РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYWK42PV4W PANASONIC

Убедитесь в том, что место установки достаточно прочное, чтобы выдержать продолжительное использование.

- Если в результате продолжительного использования прочность станет недостаточной, дисплей может опрокинуться, что может привести к травме.

Не допускайте выполнения установочных работ и удлинения подсоединенного оборудования лицами, не являющимися квалифицированными специалистами по установке.

- Неправильный монтаж может привести к опрокидыванию оборудования, что может привести к травме.

При учете прочности предлагаемой позиции установки принимайте во внимание коэффициенты надежности.

- Недостаточная прочность привести к опрокидыванию оборудования, что может привести к травме.

При удлинении подсоединенного оборудования обязательно примите меры по предотвращению разблокировки фиксаторов. (См. пункт 5 на стр. 37.)

- Это может привести к травмам.

Не выполняйте монтаж в местах, которые не способны выдерживать нагрузку.

- Если прочность в месте установки станет недостаточной, оборудование может упасть.

Не разбирайте и не переделывайте кронштейн для крепления на стену.

- Это может вызвать поломку или падение дисплея, а также привести к травмам.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте телевизоры и дисплеи, отличающиеся от приведенных в каталоге.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме.

Не выполняйте монтаж в местах, подверженных воздействию влажности, пыли, дыма, пара или нагревания.

- Это может оказать отрицательное влияние на плазменный телевизор и привести к возгоранию или поражению электрическим током.

Работы по монтажу и демонтажу плазменного телевизора должны выполняться, по крайней мере, вдвоем.

- Плазменный телевизор может упасть и вызвать травмы.

Не устанавливайте экраном, обращенным вверх, в сторону или вниз.

- Это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать пожар.

Обеспечьте вокруг плазменного телевизора свободное пространство, по крайней мере, 10 см сверху и с правой стороны, по крайней мере, 30 см с левой стороны, по крайней мере, 6 см снизу и оставьте свободное пространство между задней панелью и стеной.

- Сверху плазменного телевизора находятся входные отверстия для воздуха, а снизу и сзади находятся выходные отверстия для воздуха.

Установите плазменного телевизора, выполнив только те шаги, которые указаны в этой Инструкции: Не устанавливайте телевизор никаким другим способом.

- Это может вызвать неблагоприятное воздействие на функционирование плазменного дисплея, что может привести к пожару или поражению электрическим током.

Установите крепежные винты и шнур питания таким образом, чтобы они не контактировали с внутренними частями стены.

- В результате контакта с какими-либо металлическими предметами внутри стены может произойти поражение электрическим током.

Для выполнения установки используйте специальные компоненты.

• В противном случае плазменного телевизора может упасть со стены, что возможно приведет к травме.

Удалите изделие, которое больше не будет использоваться.

• В противном случае изделие может упасть, и это может привести к травмам.

Правила обращения

1) При выборе места для телевизора необходимо соблюдать осторожность, потому что он может изменить цвет или деформироваться из-за воздействия света или тепла, если он расположен под прямым солнечным светом или около обогревателя.

2) загрязнен, очистите его с помощью ткани, смоченной водой, в которую добавлено небольшое количество нейтрального моющего средства, а затем протрите сухой тканью. Не используйте такие вещества, как растворитель, разбавитель или бытовая вакса для чистки, так как они могут повредить покрытие поверхности. (При использовании химически обработанной ткани следуйте инструкции, поставляемой с тканью.)

3) Не прикрепляйте на изделие клейкую ленту или наклейки. Такие действия могут привести к загрязнению поверхности кронштейна для крепления на стену. Не допускайте длительный контакт с резиной, изделиями из винила или с чем-то подобным. (Такие действия приведут к повреждению.)

4) Соблюдайте осторожность во время установки, так как удары могут привести к 'растрескиванию панелей' корпуса плазменного телевизора.

ПРЕДОСТЕРЕЖЕНИЕ

Этот кронштейн предназначен только для моделей плазменных телевизоров Panasonic (См. стр. 46-48). Использование с другими аппаратами может привести к неустойчивости, что возможно приведет к травме.

ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА.

КОМПАНИЯ PANASONIC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРЬ И/ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ, ВКЛЮЧАЯ СМЕРТЬ, ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ОБРАЩЕНИЯ.

Кронштейн для крепления на стену TY-WK42PV4W (Для вертикального монтажа)

AКронштейн для крепления на стену (1)		DТорцовый ключ (входит в комплект поставки) (1)
		EВинты для крепления аппарат (2) M5x35
BИзоляционные прокладки (4)	CВыпуклые зубчатые шайбы (4)	FВинты с шестигранной потайной головкой (4) M8x60
		GВинты с шестигранной потайной головкой (4) M8x32[K627]

Меры предосторожности при монтаже кронштейна для крепления на стену

♦ Работы по установке и удалению должны выполняться только квалифицированным специалистом. Если аппарат установлен неправильно, дисплей может упасть, и это может привести к травме.
♦Кронштейн для крепления на стену предназначен для установки плазменного телевизора на вертикальную стену с целью просмотра. Не устанавливайте на любую другую поверхность, отличную от вертикальной стены.
♦ С левой стороны оборудования находится блокировочный механизм, поэтому обеспечьте свободное пространство, по крайней мере, в 300 мм от поверхности стены.
♦ Чтобы обеспечить правильное функционирование плазменного телевизора и избежать проблем, не устанавливайте его в следующих местах.

• Около разбрызгивателей системы пожаротушения и/или детекторов возгорания/задымления
  • Где есть опасность воздействия вибрации или ударов
• Около проводов высокого напряжения или динамических источников питания
• Около источников магнитных полей, тепла, водяного пара или копоти
• Местах, подверженных воздействию потока воздуха из нагревательных приборов
  • Где могут формироваться капли конденсата от воздушных кондиционеров или других устройств

♦ Выполните монтаж, используя технологии, подходящие для структуры и материалов места установки.

Используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала стены (дерево, стальной каркас, бетон и т.д.), в котором будет закреплен кронштейн.

◆ Используйте для штепсельной вилки шнура питания телевизора легкодоступную сетевую розетку.

♦ Обеспечьте хорошую вентиляцию, чтобы внутренняя температура оборудования не превышала 40 °C. В противном случае это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать неисправность.

♦ Расстелите мягкое одеяло или ткань на полу так, чтобы плазменного телевизора и пол не испачкались и не поцарапались во время работ по сборке и установке.

♦ Во время привинчивания деталей следите за тем, чтобы винты не были затянуты недостаточно и не были затянуты чрезмерно.

♦ Примите достаточные меры, чтобы обеспечить безопасность вокруг Вас при выполнении работ по сборке и установке или во время перемещения в процессе выполнения работы.

Не устанавливайте этот плазменный телевизор непосредственно под потолочными светильниками (например, под источниками местного освещения, прожекторного освещения или галогенными лампами), которые обычно выделяют много тепла. Такие действия могут привести к деформации или повреждению пластмассовых деталей корпуса.

1. Проверка прочности предполагаемого места установки.

(1) Кронштейн для крепления на стену весит приблизительно 7 кг. Чтобы узнать вес плазменного телевизора, прикрепляемого к кронштейну для крепления на стену, обратитесь, пожалуйста, к руководству для плазменного телевизора.
(2) Обратившись к схеме с размерами кронштейна для крепления на стену (приведенной справа), проверьте прочность стены в 6 позициях установки и обеспечьте соответствующее усиление, если прочность недостаточная.

Примечания

• В кронштейне для крепления на стену имеется 16 отверстий. Если стена изготовлена из дерева и достаточная прочность крепления не может быть обеспечена монтажом в 6 позициях справа, используйте столько позиций, сколько необходимо. Однако соблюдайте осторожность, поскольку некоторые материалы, из которых изготовлены стены, могут треснуть, если винты расположены слишком близко друг к другу.
- Относительно подробностей о размерах для прикрепления плазменного телевизора обращайтесь к отдельной схеме с внешними размерами (См. стр. 46-48).
- Не прикрепляйте и не размещайте на кронштейне предметы, отличные от плазменного телевизора.

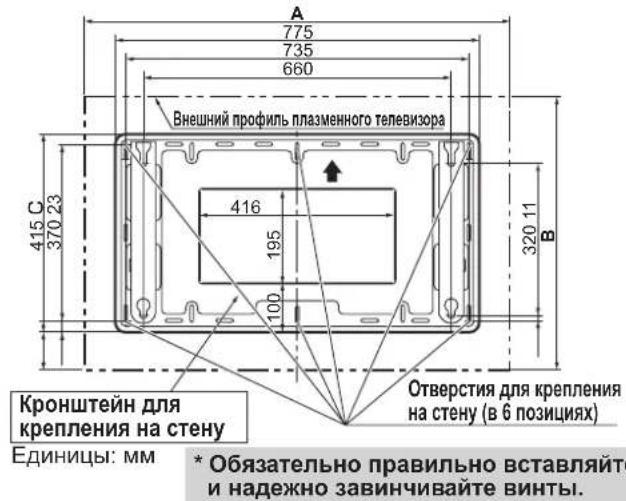

A 775 735 660 Внешний профиль плазменного телевизора 415 C 370 23 416 195 100 B 320 11 Кронштейн для крепления на стену Единицы: мм Отверстия для крепления на стену (в 6 позициях) * Обязательно правильно вставляйте и надежно завинчивайте винты.

* Обеспечьте вокруг плазменного телевизора свободное пространство, по крайней мере, 10 см сверху и с правой стороны, по крайней мере, 30 см с левой стороны, по крайней мере, 6 см снизу и оставьте свободное пространство между задней панелью и стеной.

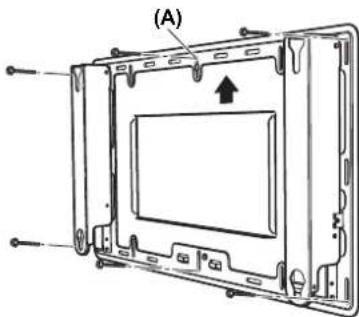

2. Прикрепление к стене кронштейна для крепления на стену.

(1) Установите так, чтобы метки стрелок на кронштейне для крепления на стену указывали вверх.
(2) Сначала завинтите винт в верхнее центральное отверстие (А).
(3) Используя уровень, выровняйте наклон кронштейна, а затем завинтите винты в оставшиеся 5 позиций.

Примечания

• Если стена состоит, например, из такого материала, как бетон, и необходимо заранее заделывать болты или гайки, определите позиции отверстий, используя действительный кронштейн для крепления на стену, или рассчитайте позиции отверстий, основываясь на схеме с размерами, а затем заделайте болты или гайки с номинальным диаметром 6 мм. При заделывании болтов располагайте их так, чтобы болты выступали из стены на 10 – 15 мм.
• Используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала стены, в котором будет закреплен кронштейн.
  • Всегда надежно фиксируйте винтами более чем 6 позиций.

(A)

3. Прикрепите к плазменному телевизору изоляционные прокладки.

(1) Положите плазменный телевизор экраном вниз на одеяло или подобную мягкую ткань, на которых нет загрязнений и мусора, и следуйте описанной ниже процедуре.
(2) Снимите с плазменного телевизора крышки разъемов (если они прикреплены).
(3) Используя отвертку с плоской головкой, удалите четыре колпачка с плазменного телевизора.

Примечание

• Аккуратно уберите снятую крышку разъемов и колпачки в надежное место. (Они снова понадобятся позже, когда нужно будет использовать специальную подставку или отдельную подставку.)
  (4) Используя прилагаемый торцовый ключ D, вставьте прилагаемые винты с шестигранной потайной головкой F или G, выпуклые зубчатые шайбы C и изоляционные прокладки B (4 набора) в отверстия, из которых были удалены коппачки. (См. схему справа.) Относительно подробностей о выборе болтов с шестигранной плоской потайной головкой F или G обратитесь к стр. 46-48.

Необходимо надежно закрутить болт с указанным ниже крутящим моментом.

(11 - 13 H•M)

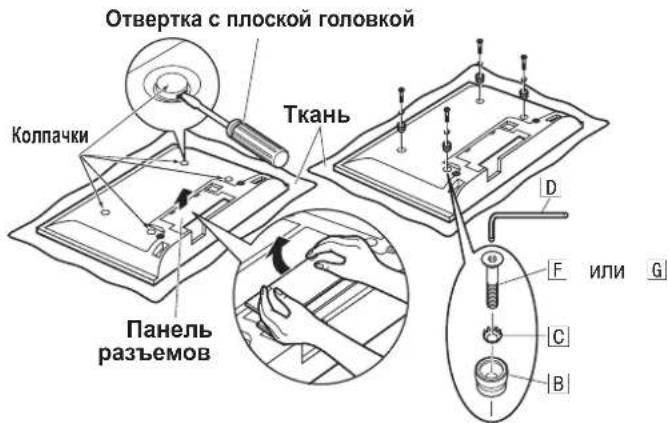

Отвертка с плоской головкой Колпачки Ткань Панель разъемов D F или G C B

4. Установка и закрепление плазменного телевизора на кронштейне для крепления на стену.

(1) Поместите изоляционные прокладки на верхней части плазменного телевизора в паз на верхней части кронштейна для крепления на стену и сдвиньте вниз.
(2) Приподнимите немного плазменный телевизор, вставьте нижние изоляционные прокладки в отверстия на нижней части кронштейна для крепления на стену и опустите аппарат вниз.

(3) Надежно прикрепите, используя прилагаемые крепежные винты для аппарата (по 1 для левой и правой частей).

Необходимо надежно закрутить болт с указанным ниже крутящим моментом.

(1.2 - 1.5 H•M)

Примечание

- Обязательно надежно завинтите крепежные винты, чтобы предотвратить падение плазменного телевизора.

5. Подготовка к подсоединению проводки к оборудованию.

(1) Удалите красные винты для открывания/закрывания крепления (по одному на левой и правой частях) ①.
(2) Поднимите плазменный телевизор на себя, как показано на схеме справа, нажмите на блокировочный кронштейн в направлении стрелки (вверх), проверьте, заблокирован ли кронштейн, и предварительно завинтите. Надежно завинтите красный винт для открывания/закрывания крепления (один винт для левой стороны) ① на отверстие для закрепления блокировочного кронштейна ②

(3) После выполнения описанных выше подготовительных действий подсоедините проводку.

Необходимо надежно закрутить болт с указанным ниже крутящим моментом.

(1.2 - 1.5 H•M)

6. Закрепление кронштейна для крепления на стену.

(1) После подсоединения проводки удалите красные винты для открывания/закрывания крепления (используются при выполнении подсоединения проводки), немного поднимите плазменный телевизор, а затем медленно опустите его назад до вертикального положения.
(2) Надежно плотно вставьте красные винты для открывания/закрывания крепления (по одному для левого и правого кронштейнов) ① в отверстия для установки красных винтов для открывания/закрывания крепления ③ на обеих сторонах кронштейна для крепления на стену.

Необходимо надежно закрутить болт с указанным ниже крутящим моментом.

(1.2 - 1.5 H•M)

Примечания

• При установке плазменного телевизора в первоначальное положение медленно потяните его.
• Обязательно всегда устанавливайте красные винты для открывания/закрывания крепления ① для того, чтобы зафиксировать плазменный телевизор.

7. Удаление плазменного телевизора.

(1) Удалите винты для крепления аппарата (по одному слева и справа), которые вставлены в боковые стороны кронштейна для крепления на стену.
(2) Поднимая нижнюю часть плазменного телевизора, потяните его на себя.
(3) Когда нижние изоляционные прокладки высвободятся, поднимите вверх.

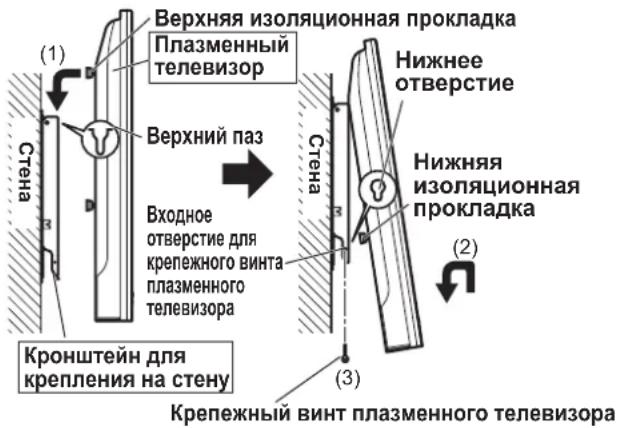

Верхняя изоляционная прокладка Плазменный телевизор (1) Стона Верхний паз Входное отверстие для крепежного винта плазменного телевизора (2) Нижнее отверстие Нижняя изоляционная прокладка (3) Кронштейн для крепления на стену Крепежный винт плазменного телевизора

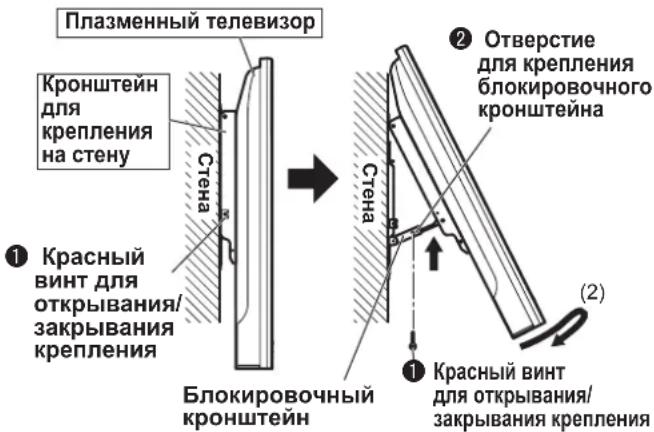

Плазменный телевизор Кронштейн для крепления на стену ① Красный винт для открывания/ закрывания крепления Стена Блокировочный кронштейн ② Отверстие для крепления блокировочного кронштейна Стена ① Красный винт для открывания/ закрывания крепления (2)

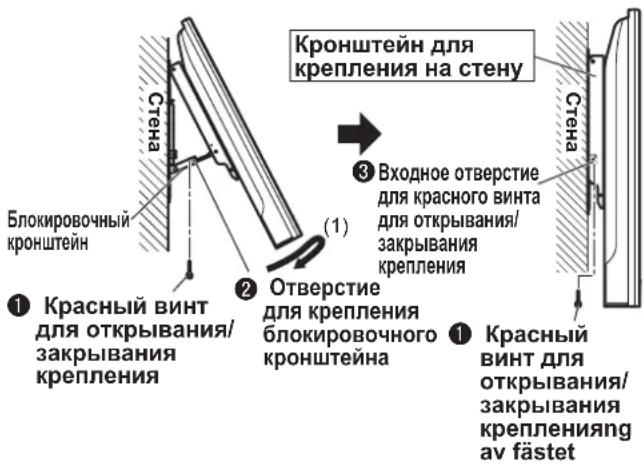

Кронштейн для крепления на стену ① Красный винт для открывания/закрывания крепления ② Отверстие для крепления блокировочного кронштейна ③ Входное отверстие для красного винта для открывания/закрывания крепления ① Красный винт для открывания/закрывания крепленияng av fästet

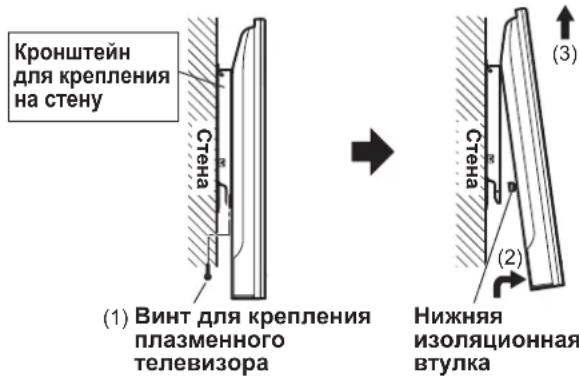

Кронштейн для крепления на стену (1) Винт для крепления плазменного телевизора (2) Нижняя изоляционная втулка (3)
