MANUALE UTENTE TYWK42PV4W PANASONIC

Accertarsi che il luogo di installazione sia sufficientemente robusto da sopportare l'utilizzo a lungo termine.

- Se esso si indebolisce nel corso dell'utilizzo a lungo termine, l'apparecchio potrebbe cadere causando un infortunio.

Le operazioni di montaggio e il collegamento di ulteriori apparecchi per l'espansione del sistema non devono mai essere effettuate da persone che non siano tecnici adeguatamente qualificati.

- Un montaggio non corretto può comportare la caduta dell'apparecchio, con conseguenti possibili lesioni personali.

Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conto di un fattore di sicurezza aggiuntivo.

- In caso di forza insufficiente l'apparecchio potrebbe cadere, con conseguenti possibili lesioni personali.

In caso di espansione del sistema prendere le opportune precauzioni per evitare che il meccanismo di bloccaggio venga disattivato. (Vedere il passo 5 a pagina 17.)

- Disabilitazione del meccanismo può causare lesioni.

Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell'apparecchio.

- Se il luogo di montaggio non è sufficientemente robusto, l'apparecchio può cadere.

Non smontare o modificare la staffa per montaggio alla parete.

- L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Avvertenza

Non utilizzare televisori diversi da quelli indicati nel catalogo.

- In caso contrario l'apparecchio può cadere, con conseguenti possibili danni all'apparecchio stesso e lesioni alle persone.

Non montare l'apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o eccessivo calore.

• Tali condizioni possono influenzare negativamente il televisore al plasma o addirittura causare incendi o folgorazioni.

Il lavoro di montaggio o smontaggio del televisore al plasma deve essere effettuato da almeno due persone.

• Il televisore al plasma è molto pesante e una sua eventuale caduta può causare lesioni personali.

Non montare l'apparecchio rivolto verso l'alto, inclinato, o al contrario.

- Tali posizioni possono causare un eccessivo aumento di calore all'interno del televisore, con conseguenti possibili principi di incendi.

Lasciare intorno al televisore uno spazio di almeno 10 cm sul lato superiore e sul lato destro, di almeno 30 cm

sul lato sinistro, di almeno 6 cm sul lato inferiore, lasciare una distanza tra il pannello posteriore e la parete.

- Sul televisore al plasma sono ubicate delle aperture di espulsione dell'aria calda sul lato superiore e di aspirazione dell'aria circostante sul lato inferiore e sul retro. La copertura di tali aperture può risultare in un surriscaldamento dell'apparecchio, con conseguenti possibili incendi.

Installare il televisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non installarlo in alcun altro modo.

- L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Installare le viti di montaggio e il cavo di alimentazione in modo che non facciano contatto con le parti interne della parete.

- Il contatto con un qualsiasi oggetto metallico all'interno della parete potrebbe causare scosse elettriche.

Per l'installazione, usare le parti costituenti di uso speciale.

- In caso contrario, il televisore al plasma potrebbe cadere dalla parete causando possibili incidenti.

Rimuovere il prodotto che non si ha più intenzione di usare.

- In caso contrario, potrebbe cadere e causare un incidente.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare il televisore, perché una diretta esposizione ai raggi solari può causare lo scolorimento della superficie del televisore, mentre il calore che emana da apparecchi di riscaldamento comporta la possibile deformazione della cassa del televisore.
2) Per la pulizia, strofinare il televisore usando un panno morbido e asciutto (di cotone o flanella). Se l'unità fosse particolarmente sporca, pulirla utilizzando un panno inumidito con acqua e una piccola quantità di detergente neutro, quindi asciugarla con un panno asciutto. (Se si utilizza un panno trattato chimicamente, seguire le istruzioni fornite con il panno.)
3) Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l'installazione alla parete. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Ciò causa un deterioramento.)
4) Prestare attenzione durante l'installazione perché le scosse possono causare 'fessure al pannello' del televisore al plasma.

Avvertenza:

Questa staffa è progettata soltanto per i televisori al plasma Panasonic (vedere a pagine 46-48). L'uso con altri apparecchi potrebbe provocare instabilità ed eventuali lesioni personali.

È NECESSARIA L'INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL'INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO.

TY-WK42PV4W Staffa di montaggio alla parete (tipo per montaggio verticale)

A Staffa di montaggio alla parete (1) D		Chiave esagonale (1) (attrezzo fornito)
		E Viti per il fissaggio dell'apparecchio (2) M5x35
B Spaziatori isolanti (4)	C Rondelle dentate (4)	F Viti a testa esagonale incassata (4)M8x60
		G Viti a testa esagonale incassata (4)M8x32

Precauzioni per il montaggio della staffa alla parete

• Il lavoro di installazione e di rimozione deve essere eseguito soltanto da un tecnico qualificato.
  Se si installa o rimuove l'unità in modo sbagliato, il televisore potrebbe cadere causando un incidente.
  ♦ La staffa per il montaggio alla parete serve ad applicare il televisore al plasma ad una parete verticale per facilitarne la visione. Non montare l'apparecchio su pareti che non siano verticali.
  ♦ L'apparecchio dispone di un meccanismo di bloccaggio, ubicato sul lato sinistro. Lasciare quindi uno spazio libero di almeno 30 cm sul lato sinistro del televisore.

Per garantire un corretto funzionamento del televisore al plasma e prevenire possibili complicazioni, evitare di montare l'apparecchio nei luoghi seguenti:

• nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo;
• in luoghi che possano trovarsi sottoposti a vibrazioni o urti;
• nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica;
• vicino a sorgenti magnetiche, calde, di vapore acqueo o fuligginose;
• in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento;
• dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità.

♦ Procedere al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio.

Per il montaggio della staffa alla parete, usare viti di con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.).

♦ Collegare il cavo di alimentazione del televisore al plasma ad una presa di corrente alternata di rete facilmente accessibile.

♦ Fornire una ventilazione adeguata, in modo che la temperatura dell'ambiente nel quale si trova ubicato l'apparecchio non superi i 40 °C. In caso contrario l'interno dell'apparecchio potrebbe surriscaldarsi, con conseguenti possibili disfunzioni.

♦ Stendere una coperta o panno morbidi sul pavimento in modo che il televisore al plasma e il pavimento non rimangano segnati o graffiati durante il lavoro di montaggio e di installazione.

♦ Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente.

♦ Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o spostandosi durante il lavoro.

Non installare il televisore al plasma sotto le lampade del soffitto (faretti, lampade alogene, ecc.). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore.

1. Verifica della robustezza della parete sulla quale si intende montare il televisore al plasma

(1) Il peso della staffa di montaggio alla parete è di circa 7 kg. Per il peso del televisore al plasma fissato alla staffa di montaggio, vedere il manuale del televisore al plasma.
(2) Verificare la robustezza della parete nei 6 punti di attacco delle viti, calcolandone la posizione in base al disegno della staffa di montaggio riportato qui a destra. Fornire un adeguato rinforzo se la robustezza non viene considerata sufficiente.

Note

• La staffa per il montaggio alla parete dispone di 16 fori. Nel caso in cui la parete sia di legno e non sia possibile ottenere una adeguata robustezza di montaggio applicando le viti solo nei sei punti indicati in figura, utilizzare tutti gli altri fori ritenuti eventualmente necessari. In tal caso, però, è necessario fare attenzione al fatto che certi materiali usati nelle pareti possono incrinarsi o rompersi se le viti si trovano posizionate troppo vicine l'una all'altra.

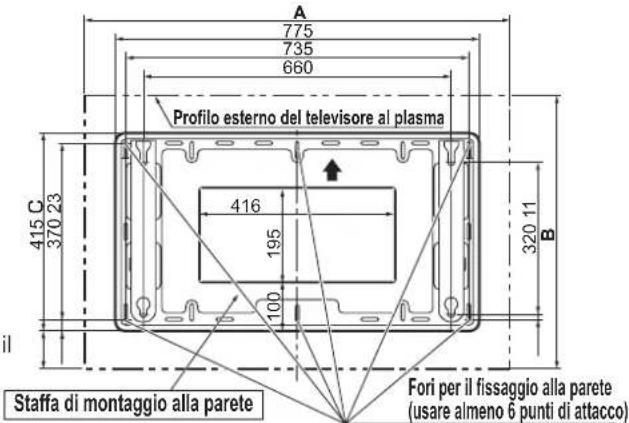

• Per informazioni dettagliate sulle dimensioni per il montaggio del televisore al plasma, vedere lo schema delle dimensioni esterne alle pagine 46-48.
• Non fissare o posizionare nessun oggetto sulla staffa, tranne il televisore al plasma.

A 775 735 660 Profilo esterno del televisore al plasma 415 C 370 23 416 195 100 B 320 11 il Staffa di montaggio alla parete Fori per il fissaggio alla parete (usare almeno 6 punti di attacco)

Unità: mm
* Assicurarsi di inserire e serrare saldamente le viti.

* Lasciare intorno al televisore uno spazio di almeno 10 cm sul lato superiore e sul lato destro, di almeno 30 cm sul lato sinistro, di almeno 6 cm sul lato inferiore, lasciare una distanza tra il pannello posteriore e la parete.

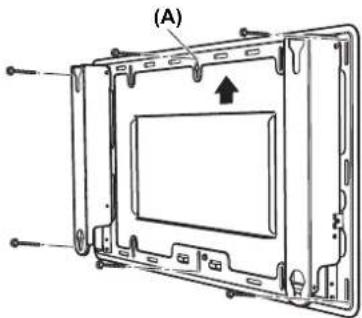

2. Montaggio alla parete della staffa per appendervi il televisore

(1) Effettuare il montaggio in modo che le frecce contrassegno presenti sulla staffa siano rivolte verso l'alto.
(2) Avvitare per prima la vite (A) posizionata nel foro centrale superiore.
(3) Con una livella correggere l'inclinazione della staffa, in modo che risulti perfettamente orizzontale, e serrare poi le viti nelle rimanenti 5 posizioni prescelte.

Note

- Se la parete è composta da un materiale (quale il cemento) che richiede un'incassatura preventiva di bulloni o dadi, determinare la posizione dei fori utilizzando la staffa di montaggio, o calcolarne la posizione in base alle dimensioni riportate sul disegno, e procedere poi all'incasso di bulloni o dadi con un diametro nominale di 6 mm. Effettuare l'incasso dei bulloni in modo che gli stessi protrudano dalla parete di circa 10 o 15 mm.

• Per il montaggio della staffa alla parete, usare viti con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete.
• Fissare sempre saldamente oltre 6 posizioni con una vite.

(A)

3. Inserire gli spaziatori isolanti sul televisore al plasma

(1) Posizionare l'apparecchio appoggiandolo su una coperta o un altro panno morbido, pulito e senza detriti, e procedere poi come descritto qui di seguito.
(2) Rimuovere la copertura dei terminali (se inserita) del televisore al plasma.
(3) Utilizzare il cacciavite a testa piatta per svitare i quattro cappucci presenti sul televisore al plasma.

Nota

• Conservare i cappucci e la copertura in un luogo sicuro: saranno necessari in seguito se verrà utilizzato un piedistallo di qualsiasi genere.
  (4) Con la chiave esagonale |D| fornita inserire le viti a testa esagonale incassata F o G, le rondelle dentate C e gli spaziatori isolanti B (quattro set, forniti in dotazione) nei fori in cui erano inseriti i cappucci, come mostrato nella figura a destra. Per i dettagli sulla selezione delle viti a testa piatta con esagono incassato |F| o G vedere a pagine 46-48.

Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.

(11 - 13 N·m)

Cacciavite a testa piatta Cappucci Panno Copertura dei terminali D F o G C B

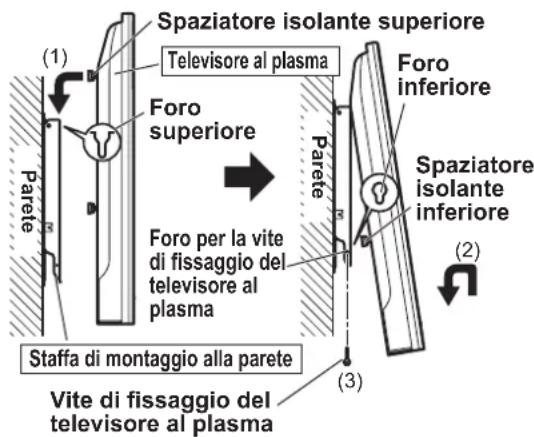

4. Applicazione e fissaggio del televisore al plasma alla staffa di montaggio alla parete

(1) Posizionare gli spaziatori isolanti ubicati sulla parte superiore del televisore nelle apposite fessure della parte superiore della staffa e lasciar scorrere l'apparecchio verso il basso.
(2) Sollevare leggermente il televisore, inserire gli spaziatori isolanti inferiori nei fori che si trovano sulla parte inferiore della staffa di montaggio alla parete, e lasciar poi scorrere l'intero apparecchio verso il basso.
(3) Fissare saldamente l'insieme per mezzo delle apposite viti di bloccaggio fornite (una ciascuna per ogni lato, sinistra e destra). Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.

(1,2 - 1,5 N·m)

Nota

- Serrare saldamente le viti di fissaggio del televisore al plasma per assicurarne la tenuta.

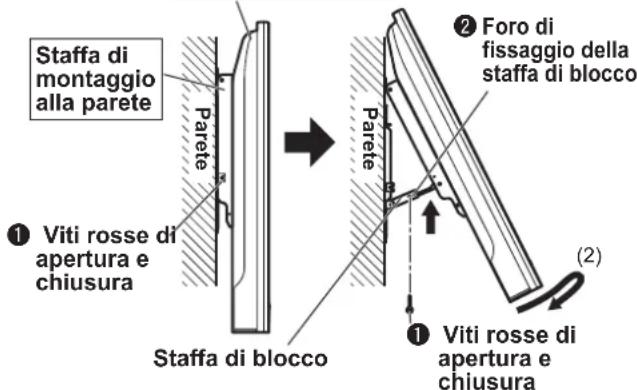

5. Preparazione per collegare i cavi di alimentazione

(1) Rimuovere le viti rosse di apertura e chiusura (una sul lato sinistro e una sul lato destro) ①.
(2) Sollevare il televisore al plasma tirando verso di sé, come mostrato nella figura a destra, spingere la staffa di blocco nella direzione indicata dalla freccia (verso l'alto), assicurarsi che sia bloccata in posizione e inserire la vite rossa. Serrare saldamente la vite rossa di apertura e chiusura (una sul lato sinistro) ① per bloccare il foro di fissaggio della staffa di blocco ②.
(3) Al termine, collegare i cavi di alimentazione. Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.

(1,2 - 1,5 N·m)

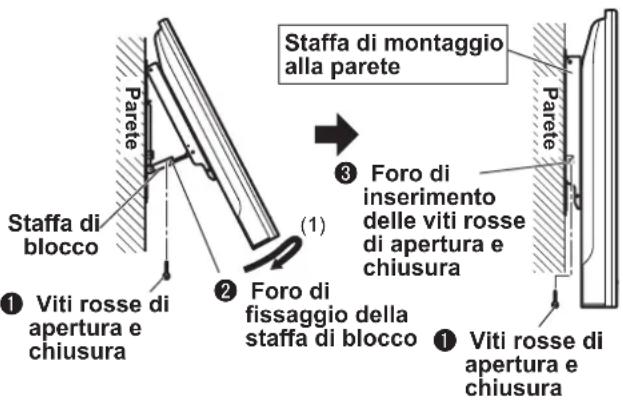

6. Serraggio della staffa di montaggio alla parete

(1) Terminate le operazioni di collegamento dei cavi, togliere le viti rosse di apertura e chiusura (usate per l'esecuzione dei collegamenti dei cavi), sollevare leggermente il televisore al plasma, e riportarlo poi lentamente nella sua posizione verticale. La chiusura scatta in posizione.
(2) Inserire le viti rosse di apertura e chiusura (una ciascuna per la staffe sinistra e destra) ① negli appositi fori per le viti rosse ③ ubicati sui due lati della staffa di montaggio alla parete, e stringerle saldamente e ben a fondo.

Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.

(1,2 - 1,5 N·m)

Note

• Rispingendo il televisore al plasma nella sua posizione iniziale, procedere lentamente e con cautela.
• Le viti rosse di apertura e chiusura ① devono sempre essere applicate allo televisore al plasma per assicurarne la tenuta.

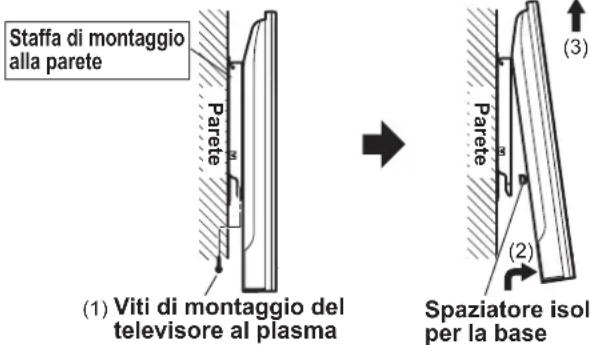

7. Distacco del televisore al plasma

(1) Svitare le viti di sostegno dell'apparecchio ubicate sui lati della staffa di montaggio (una sul lato sinistro ed una sul lato destro).
(2) Mentre si solleva la parte inferiore del televisore al plasma, tirarlo leggermente verso se stessi.
(3) Non appena gli spaziatori isolanti inferiori risultano liberi, continuare sollevando l'apparecchio in senso verticale.

Spaziatore isolante superiore Televisore al plasma (1) Foro superiore Parete Foro per la vite di fissaggio del televisore al plasma Parete Foro inferiore Spaziatore isolante inferiore (2) Staffa di montaggio alla parete Vite di fissaggio del televisore al plasma (3)

Televisore al plasma

Staffa di montaggio alla parete Parete ① Viti rosse di apertura e chiusura Staffa di blocco ② Foro di fissaggio della staffa di blocco Parete ① Viti rosse di apertura e chiusura (2)

② Foro di fissaggio della staffa di blocco

Staffa di montaggio alla parete Parete ① Viti rosse di apertura e chiusura ② Foro di fissaggio della staffa di blocco ③ Foro di inserimento delle viti rosse di apertura e chiusura Viti rosse di apertura e chiusura

Staffa di montaggio alla parete Parete (1) Viti di montaggio del televisore al plasma (2) Spaziatore isol. per la base (3)
