Produkttype	Vægmonteringsbeslag til fjernsyn
Mærke	Panasonic
Model	TYWK42PV4W
Kompatibilitet	Panasonic plasmafjernsyn (referencer side 46-48 i vejledningen)
Beslagets vægt	Ca. 7 kg
Mål (B x H)	775 x 735 mm
Materiale	Stål (metal)
Monteringsmetode	Vægmontering lodret
Antal fastgørelsespunkter	6 (minimum) op til 22
Medfølgende skruer	2 M5x35 skruer, 4 M8x60 skruer, 4 M8x32 skruer
Medfølgende værktøj	Unbrakonøgle
Tilspændingsmoment (fjernsynsfæstning)	11 - 13 N·m
Tilspændingsmoment (holde skruer)	1,2 - 1,5 N·m
Nødvendig afstand omkring fjernsynet	10 cm i toppen og til højre, 30 cm til venstre, 6 cm i bunden, frit rum bagved
Maksimal omgivelsestemperatur	40 °C
Forholdsregler	Installation skal udføres af en professionel; må ikke bruges med andre fjernsyn
Vedligeholdelse	Rengør med en blød, tør klud; undgå opløsningsmidler, fortyndere og voks
Sikkerhed	Blokér ikke ventilationsåbningerne; undgå fugt, støv og overdreven varme
Pakkeindhold	Vægmonteringsbeslag (1), isolerende afstandsstykker (4), vifteformede skiver (4), fastgørelsesskruer M5x35 (2), unbrakoskruer M8x60 (4), unbrakoskruer M8x32 (4), unbrakonøgle (1)

Ofte stillede spørgsmål - TYWK42PV4W PANASONIC

Hvordan installeres Panasonic TYWK42PV4W vægbeslaget korrekt?

Installationen skal udføres af en kvalificeret tekniker. Følg vejledningens trin: 1) Kontroller væggens styrke, 2) Montér fastgørelsesbeslaget på væggen med mindst 6 skruer, der passer til materialet, 3) Fastgør isolerende afstandsstykker på fjernsynet, 4) Hæng fjernsynet på beslaget og spænd holde skruerne, 5) Udfør kabelføring efter at have låst fjernsynet op, 6) Sæt fjernsynet tilbage i lodret position og spænd de røde skruer.

Hvilke fjernsyn er kompatible med dette beslag?

Dette beslag er kun designet til Panasonic plasmafjernsyn listet på side 46-48 i vejledningen. Brug det ikke med andre enheder.

Kan jeg installere beslaget alene?

Nej, montering og afmontering af fjernsynet skal udføres af mindst to personer for at undgå fald og skader.

Hvad er den maksimale vægt, som TYWK42PV4W kan bære?

Beslagets vægt er ca. 7 kg. Den samlede belastning (beslag + fjernsyn) skal bæres af væggen. Se fjernsynets brugsanvisning for at få at vide dets vægt.

Hvordan rengør jeg vægbeslaget?

Brug en blød, tør klud (bomuld eller flonel). Hvis meget snavset, tør med en klud fugtet med en neutral rengøringsmiddelopløsning og tør derefter med en tør klud. Brug ikke opløsningsmidler, fortyndere eller husholdningsvoks.

Hvilke værktøjer er nødvendige til installationen?

Den medfølgende unbrakonøgle er nødvendig til fjernsynets skruer. Du skal bruge en flad skruetrækker til at fjerne dæksler, et vaterpas og skruer, der passer til væggen (nominel diameter 6 mm).

Skal der bores huller i væggen?

Ja, du skal bore huller til at fastgøre beslaget. Brug skruer, der passer til materialet (træ, stål, beton) og overhold mindst 6 fastgørelsespunkter som angivet på målskemaet.

Hvad gør jeg, hvis væggen ikke er stærk nok?

Forstærk de 6 fastgørelsespunkter defineret i skemaet. Brug om nødvendigt ekstra skruer i de andre borehuller (op til 22) for at øge styrken.

Kan jeg bruge dette beslag med et fjernsyn af et andet mærke?

Nej, dette beslag er designet udelukkende til Panasonic fjernsyn. Brug med en anden enhed kan være uhensigtsmæssigt og forårsage skader.

Hvordan fjerner jeg fjernsynet fra vægbeslaget?

Fjern de røde skruer på åbningsanordningen på hver side. Løft forsigtigt fjernsynet i bunden, træk det mod dig for at frigøre afstandsstykkerne, og løft det derefter helt. Advarsel: gør det forsigtigt for at undgå fald.

BRUGSANVISNING TYWK42PV4W PANASONIC

Sikkerhedsforholdsregler

Advarsel

Kontroller, at installationsstedet er stærkt nok til at holde til længere tids brug.

- Hvis dets styrke bliver utilstrækkelig efter længere tids brug, kan skærmen falde ned med risiko for tilskadekomst.

Opsætningsarbejde og tilslutning af udvidelsesudstyr må aldrig foretages af andre end en kvalificeret installationsspecialist.

- Ukorrekt opsætning kan medføre, at udstyret falder ned, hvilket kan resultere i tilskadekomst.

Medregn en sikkerhedsfaktor, når du vurderer bærestyrken på det sted, hvor opsætning påtænkes.

- Hvis bærestyrken ikke er tilstrækkelig, kan udstyret falde ned, hvilket kan resultere i tilskadekomst.

Når tilslutningsudstyr udvides, skal De sørge for at forebygge udløsning af låsen. (Se trim 5 på side 33.)

- Dette kan medføre tilskadekomst.

Opsæt ikke på et sted, der ikke kan bære vægten.

- Hvis opsætningsstedet ikke har den fornødne styrke, kan udstyret falde ned.

Undlad at skille soklen ad og foretage ændringer af den.

- I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet.

Forsigtig

Brug ikke andre tv'er end dem, der er nævnt i kataloget.

- I modsat fald kan enheden tabes og blive beskadiget, ligesom det kan medføre personskader.

Opsæt ikke på steder, hvor der forekommer meget fugt, støv, røg, damp eller varme.

- Dette kan have negativ indflydelse på plasma-tv'et og forårsage brand eller elektrisk stød.

Arbejdet med opsætning og nedtagning af plasma-tv'et skal udføres af mindst to personer.

- Plasma-tv'et kan falde ned og forårsage tilskadekomst.

Opsæt ikke med ophænget vendt opad, sidelæns eller vendt på hovedet.

- Dette kan forårsage varmeophobning i plasma-tv'et, hvilket kan resultere i brand.

Sørg for frit rum omkring plasma-tv'et med mindst 10 cm frit rum ovenover og til højre, og mindst 30 cm til venstre, og mindst 6 cm til bunden, sørg for, at der er afstand mellem bagpanelet og væggen.

- Plasma-tv'et er forsynet med udluftningshuller i toppen, og luftindtagningshuller i bunden og på bagsiden.

Installer kun plasma-tv'et ved at udføre de trin, som er specificeret i disse anvisninger. Installation på andre måder må ikke udføres.

- I modsat fald kan apparatet vælte og lide skade, og tilskadekomst kan blive resultatet.

Installer monteringsskruerne og netledningen på en sådan måde, at de ikke vil komme i berøring med de indvendige dele af væggen.

- Elektrisk stød kan blive resultatet af kontakt med metaldele inden i væggen.

Til installationen anvendes de specielle, nødvendige dele.

- I modsat fald kan plasma-tv'et falde ned fra væggen med risiko for tilskadekomst til følge.

Fjern produktet, hvis det ikke længere skal anvendes.

- Ellers er der risiko for at produktet falder ned med personskade som resultat.

At bemærke ved håndtering

1) Udvis forsigtighed, når De vælger stedet for placering af tv'et, da det kan blive misfarvet eller deformeret som følge af lys eller varme, hvis det placeres, hvor det er udsat for direkte sollys, eller nær et varmeapparat.
2) Skærmen rengøres ved at man tørrer den af med en blød klud (af bomuld eller flannel). Hvis enheden er meget tilsmudset, kan De bruge en klud, der er vredet op i vand tilsat en smule neutralt rengøringsmiddel. Tør derefter enheden af med en ren klud. Brug ikke stoffer som f.eks. opløsningsmidler, fortynder eller voks til rengøring, da disse stoffer kan beskadige overfladebehandlingen. (Hvis De bruger en kemisk imprægneret klud, skal De følge anvisningerne for den pågældende klud.)
3) Sæt ikke klæbebånd eller stickers på produktet. Disse kan misfarve vægophænget. Tillad ikke længerevarende kontakt med gummi, vinylprodukter og lignende. (Dette kan føre til forringelse af produktet).
4) Vær forsigtig under installationen, da stød kan forårsage revner i plasma-fjernsynets panel.

Forsigtig:

Dette ophæng er kun beregnet til Panasonic plasmafjernsynsmodeller (se side 46-48).

TY-WK42PV4W vægophæng (type til lodret montering)

A Vægophæng (1)		D Sekskantnøgle (medfølgende værktøj) (1)
		E Skruer til fastgørelse af enhed (2) M5x35
B Isoleringsafstandsholdere (4)	C Tandfjederskive (4)	F Undersænkede skruer med indvendig sekskant (4) M8x60
		G Undersænkede skruer med indvendig sekskant (4) M8x32

Forsigtighedsregler for opsætning af vægophæng

♦ Installations- og aftagningsarbejde må kun udføres af en kvalificeret fagmand. Hvis produktet monteres eller fjernes på forkert vis, kan skærmen falde ned med personskade som resultat.
♦ Vægophænget er til brug ved ophængning af plasma-tv'et, på en lodret væg. Opsæt ikke på en anden overfladen end en lodret væg.
♦ Udstyret er forsynet med en låsemekanisme på venstre side, så der skal sikres mindst 300 mm frit rum fra væggens overflade.
For at sikre at plasma-tv'et virker korrekt og forebygge problemer, må der ikke installeres på følgende lokaliteter.

• Nær sprinklere eller brand- og røgdetektorer
• Hvor der er risiko for udsættelse for vibrationer eller stød
• Nær højspændingsledninger eller dynamiske strømforsyninger
• Tæt på højspændingsledninger eller dynamiske strømkilder
• Steder udsat for luftstrøm fra opvarmningsinstallationer
• Hvor der kan dannes kondensdråber fra et klimaanlæg eller et andet apparat

♦ Foretag opsætning, idet der anvendes teknikker, der passer til strukturen og materialerne på opsætningsstedet.

♦ Anvend M6 skruer, der fås i handlen og som er egnede til det materiale, som væggens overflade består af (træ, stålramme, beton osv.), när ophænget skal sættes op på væggen.
◆ Netledningsstikket skal sættes i en stikkontakt, der er nem at komme til.
♦ Sørg for god luftventilation, således at udstyrets omgivelsestemperatur ikke overstiger 40 °C. Negligeres dette, kan det medføre varmeophobning i plasma-tv'et, hvilket vil føre til fejlfunktion.
Læg et blødt tæppe eller et stykke stof på gulvet, således at plasma-tv'et og gulvet ikke får mærker eller ridser under samlingen og installationsarbejdet.
♦ Når De skruer delene fast, skal De sørge for, at skruerne hverken er utilstrækkeligt strammet eller strammet for meget.
♦ Vær påpasselig med at opretholde sikkerheden omkring Dem, når De udfører samlings- og installationsarbejdet, eller når De bevæger dig omkring under arbejdet.
♦ Installer ikke plasma-tv under loftslamper (spotlys, halogenlamper etc.). Dette kan bevirke, at kabinettet bliver skævt eller på anden måde lider skade på grund af den stærke varme.

1. Kontroller styrken på det påtænkte ophængningssted.

(1) Vægten på vægophænget er cirka 7 kg. Mht. vægten af plasma-tv, som er fastgjort til vægophænget, kan De læse mere i betjeningsvejledningen til plasma-tv.

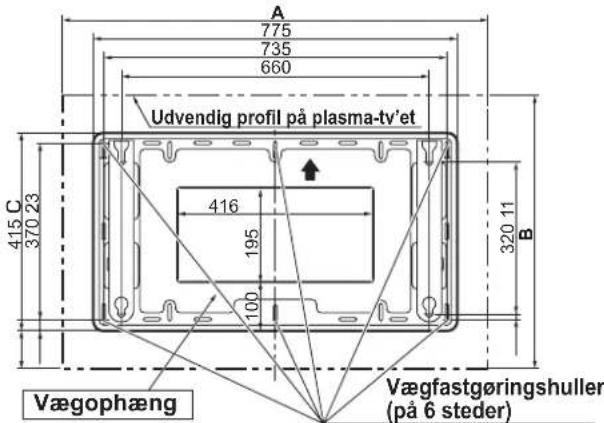

(2) Kontrollér væggens styrke på de 6 fastgørelsessteder ved at referere til måltegningen af vægophænget (vist herunder), og udfør tilstrækkelig forstærkning af bæreevnen, hvis denne ellers er utilstrækkelig.

Bemærk:

• Der er 22 huller i vægophænget. Hvis vægmaterialet er træ, og tilstrækkelig bæreevne ikke kan sikres ved at fastgøre de 6 steder vist til højre, anvendes der så mange ekstrahuller som påkrævet. Udvis dog forsigtighed, da nogle vægmaterialer kan revne, hvis skruer anbringes for tæt på hinanden. De følgende mål er vigtige. Opsæt ikke på steder, hvor disse mål ikke kan sikres.
• Vi henviser til tegningen af de udvendige mål (se side 46-48) angående de detaljerede mål for fastgørelse af plasma-tv'et.
• Udover plasma-tv'et må der ikke placeres andet på vægophænget.

Enhed: mm
* Sørg for, at skruerne passer og er strammet godt til.
* Sørg for frit rum omkring plasma-tv'et med mindst 10 cm frit rum ovenover og til højre, og mindst 30 cm til venstre, og mindst 6 cm til bunden, sørg for, at der er afstand mellem bagpanelet og væggen.

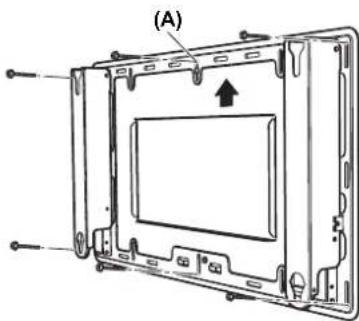

2. Opsæt vægophænget på væggen.

(1) Opsæt således at pilemærkerne på vægophænget peger opad.
(2) Fastgør skruen i midterste tophul først. (A)
(3) Anvend et vaterpas og korriger enhver hældning på ophænget, og fastgør derefter skruer på de resterende 5 steder.

Bemærk:

- Hvis væggen består af et materiale som for eksempel beton, og det er nødvendigt at isætte bolte eller møtrikker på forhånd, skal placeringen af hullerne fastslås ved hjælp af selve vægophænget, eller også skal placeringen af hullerne beregnes ud fra måltegningen, hvorefter der isættes bolte eller møtrikker med en nominel diameter på 6 mm. Når boltene isættes, skal det gøres således, at boltene stikker ud fra væggene i en afstand af 10 til 15 mm.

- Brug skruer, som fås i almindelig handel med nominel diameter på 6 mm, som passer til de vægmaterialer. De sætter beslaget fast på.

- Sæt altid enheden godt fast med mere end seks skruer.

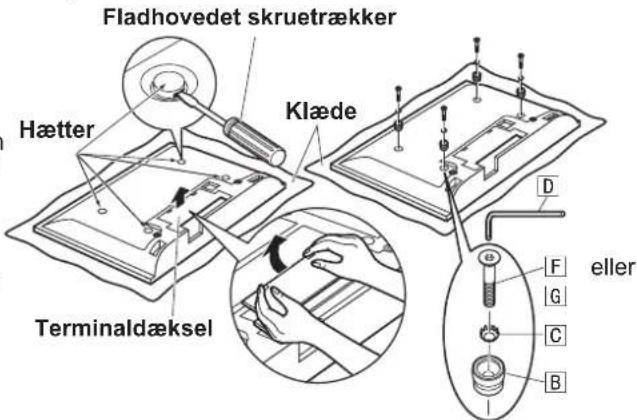

3. Sæt isoleringsafstandsholderne på plasma-tv'et.

(1) Anbring plasma-tv'et med forsiden nedad på et tæppe eller andet blødt klæde, der er rent og fri for snavs, og følg derefter nedenstående procedure.
(2) Fjern terminaldækslerne (hvis de er monteret) på plasma-tv'et.
(3) Anvend en fladhovedet skruetrækker til at fjerne de fire hætter fra plasma-tv'et.

Bemærk:

- Opbevar de fjernede terminaldæksler på et sikkert sted. (De skal bruges igen, hvis det bliver nødvendigt at anvende specialstanden eller den selvstændige stand).

(4) Ved hjælp af den medfølgende D unbrakonøgle sættes den medfølgende undersænkede skrue med indvendig sekskant F eller G, tandfjederskiverne C og isoleringsafstandsholderne B (4 sæt) ind de huller, hvorfra hætterne fjernedes. (Se diagrammet til højre). Vi henviser til side 46-48 angående detaljer om valg af flade sekskantskruer med undersænkhovede F eller G.

Bolten skal strammes godt til det herunder angivne stramningsmoment. (11 - 13 N•m)

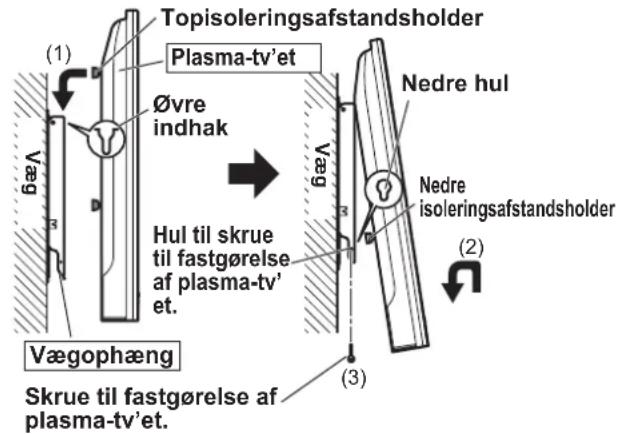

4. Isæt og fastgør plasma-tv'et til vægophænget.

(1) Anbring isoleringsafstandsholderne på toppen af plasma-tv' et i indhakket i toppen af vægophænget, og skyd ned.
(2) Løft plasma-tv'et en smule, før de nedre isoleringsafstandsholderne ind i hullerne i bunden af vægophænget, og skyd enheden ned.
(3) Fastgør forsvarligt med de medfølgende skruer til fastgørelse af enheden (1 hver til venstre og højre). Bolten skal strammes godt til det herunder angivne stramningsmoment.

(1,2 - 1,5 N·m)

Bemærk:

- Sørg for stramme fastgørelsesskruerne for forhindre, at plasma-TV'et løsner sig.

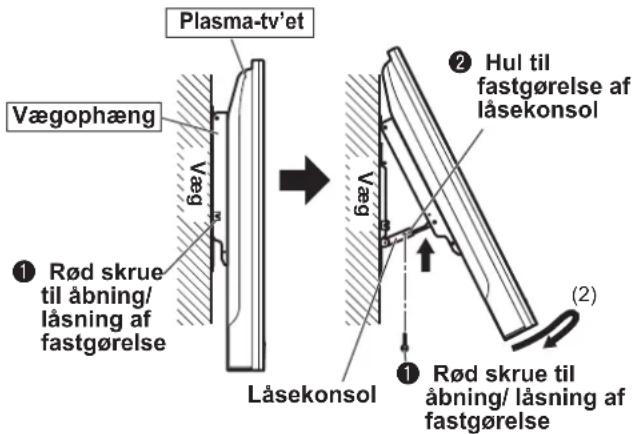

5. Klargøring af ledningsføring til udstyret.

(1) Fjern de røde skruer t i l åbning/låsning af fastgørelse (en hver på venstre og højre side) ①.
(2) Løft plasma-tv'et mod Dem selv, tryk låsekonsollen i retningen vist med pilen (opad), kontroller at konsollen er låst, og fastgør derefter en smule. Fastgør den røde skrue til åbning/låsning af fastgørelse forsvarligt (en skrue på venstre side) ① i hullet til fastgørelse af låsekonsollen ②
(3) Efter ovenstående forberedelse føres ledningerne til udstyret.

Bolten skal strammes godt til det herunder angivne stramningsmoment.

(1,2 - 1,5 N•m)

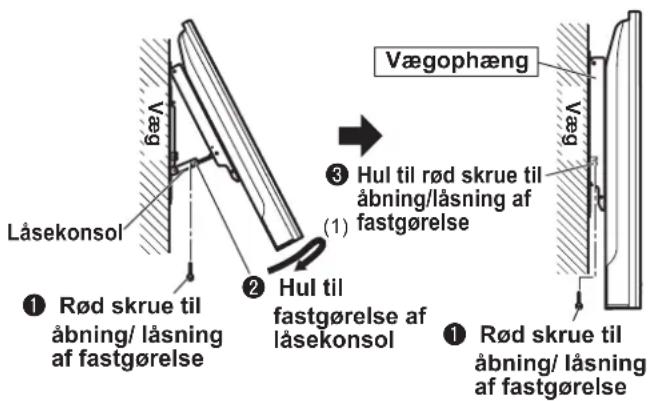

6. Fastgørelse af vægophæng.

(1) Efter ledningstilslutning fjernes de røde skruer til åbning/låsning af fastgørelse (anvendes ved tilslutning af ledninger), og løft plasma-tv'et en smule, og sænk det derefter tilbage til den lodrette position. Låsene vil blive frigjort.
(2) Fastgør de røde skruer til åbning/låsning af fastgørelse (en hver til den venstre og højre konsol) ① ordentligt i indsætningshullerne til de røde skruer til åbning/låsning af fastgørelse ③ på hver side af vægophænget.

Bolten skal strammes godt til det herunder angivne stramningsmoment.

(1,2 - 1,5 N·m)

Bemærk:

• Træk plasma-tv'et langsomt tilbage, när du placerer det i udgangsstillingen.
• Fastgør altid de røde skruer til åbning/låsning af fastgørelse ① for at fastgøre plasma-tv'et.

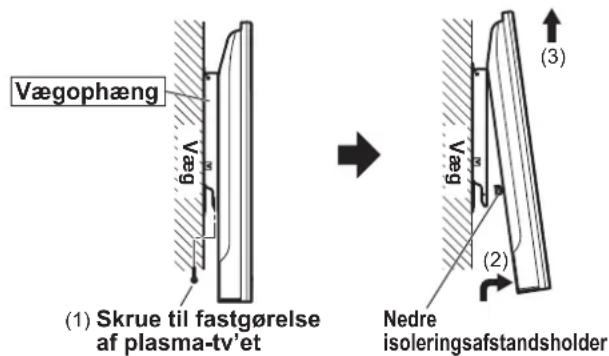

7. Nedtagning af plasma-tv'et.

(1) Fjern skruerne til fastgørelse af enheden (1 på venstre og højre side), der er fastgjort til siderne på vægophænget.
(2) Mens bunden af plasma-tv'et løftes, trækkes det ud mod Dem selv.
(3) Når de nedre isoleringsafstandsholdere er frigjorte, bliver De ved med at løfte opad.
