BRUKSANVISNING Ultima Power DD2720 DIRT DEVIL

** Priset för samtal från utlandet är beroende av respektive lands teleoperatörer och deras aktuella tarier.

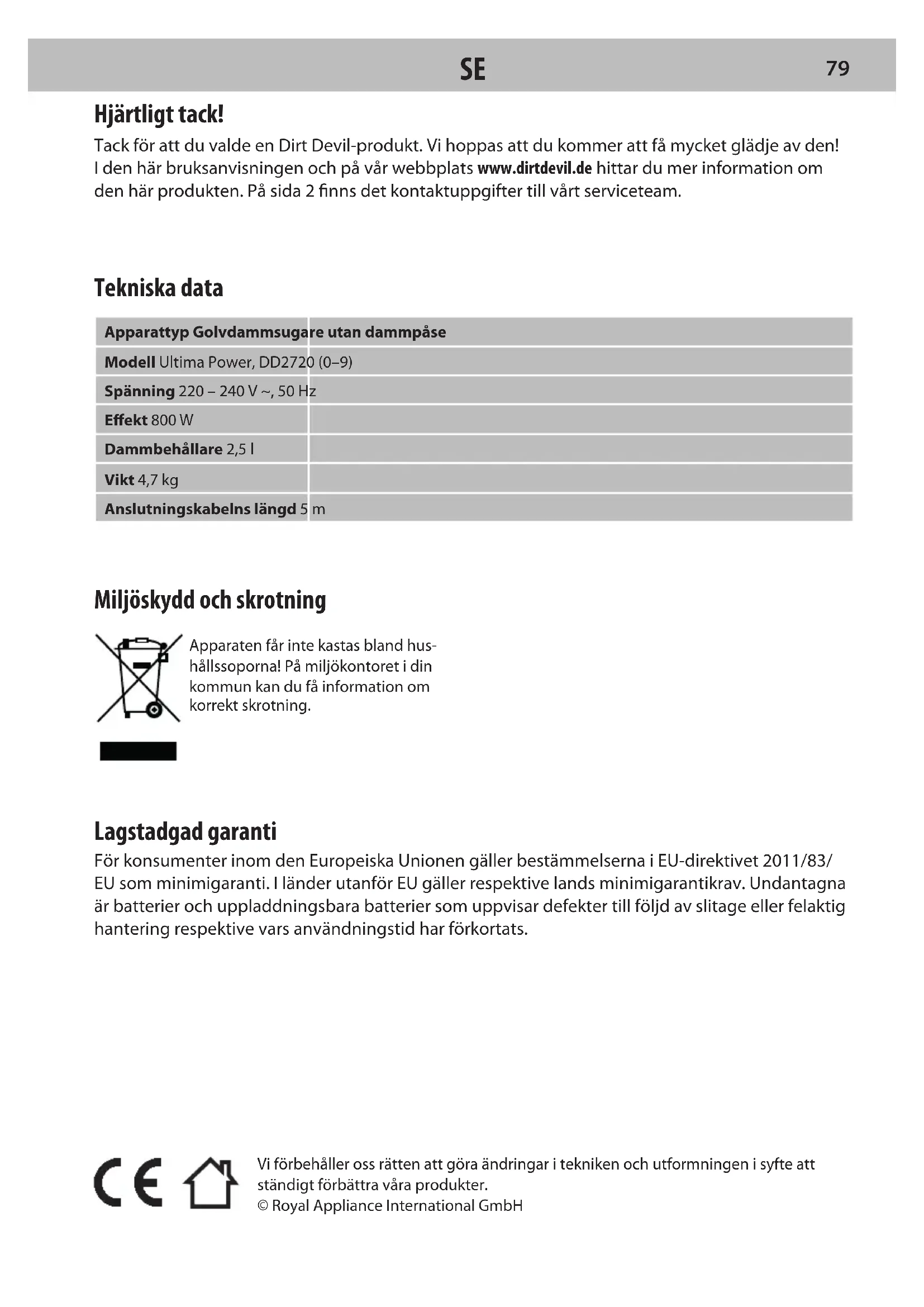

78Miljöskydd och skrotning Apparaten får inte kastas bland hus- hållssoporna! På miljökontoret i din kommun kan du få information om korrekt skrotning. Lagstadgad garanti För konsumenter inom den Europeiska Unionen gäller bestämmelserna i EU-direktivet 2011/83/ EU som minimigaranti. I länder utanför EU gäller respektive lands minimigarantikrav. Undantagna är batterier och uppladdningsbara batterier som uppvisar defekter till följd av slitage eller felaktig hantering respektive vars användningstid har förkortats. Vi förbehåller oss rätten att göra ändringar i tekniken och utformningen i syfte att ständigt förbättra våra produkter. © Royal Appliance International GmbH Hjärtligt tack! Tack för att du valde en Dirt Devil-produkt. Vi hoppas att du kommer att få mycket glädje av den! I den här bruksanvisningen och på vår webbplats www.dirtdevil.de hittar du mer information om den här produkten. På sida 2 nns det kontaktuppgifter till vårt serviceteam. Tekniska data Apparattyp Golvdammsugare utan dammpåse Modell Ultima Power, DD2720 (0–9) Spänning 220 – 240 V ~, 50 Hz Eekt 800 W Dammbehållare 2,5 l Vikt 4,7 kg Anslutningskabelns längd 5 m

79SÄKERHETSANVISNINGAR Om bruksanvisningen Läs noggrant igenom bruksanvisningen, innan du börjar använda apparaten. Förvara bruksanvisningen på en bra plats. Över- lämnar du apparaten till tredje person, ska bruksanvisningen följa med. Ignorering av den här bruksanvisningen kan leda till svåra personskador eller till skador på apparaten. Vi ansvarar inte för skador som uppstår till följd av att den här bruksanvisningen har ignorerats. Viktiga anvisningar utanför det här kapitlet har markerats på följande sätt: VARNING! Varnar för hälsorisker och hänvisar till eventuella skaderisker. OBSERVERA! Hänvisar till möjliga risker för apparaten och an-dra föremål. ANVISNING Lyfter fram tips och upplysningar. Du kan när som helst ladda ned den här bruksanvisningen från vår webbplats, se: www.dirtdevil.de Om vissa persongrupper De här apparaterna får användas av barn från 8 års ålder och personer med ned- satta fysiska, känslomässiga eller mentala egenskaper eller brist på erfarenhet och/ eller kunskaper, om de är under uppsikt eller har instruerats om säker användning av apparaten och är medvetna om riskerna vid felaktig användning. Rengöring och underhåll får utföras av barn, endast om de står under uppsikt. Barn får inte leka med apparaten. Förpackningsmaterialen och de små delarna får inte användas som leksaker. Det nns risk för kvävning. Barn under 8 år ska hållas på avstånd från apparaten och anslutningskabeln, me- dan apparaten är påslagen, ansluten till ett eluttag eller svalnar. Om strömförsörjningen Apparaten drivs med elektrisk ström. Därför nns det risk för en elektrisk stöt. Var därför extra uppmärksam på följande: Doppa aldrig apparaten i vatten eller andra vätskor. Håll alltid i stickkontakten, om du vill dra ut anslutningskabeln ur vägguttaget. Dra aldrig i anslutningskabeln. Se till att anslutningskabeln varken kan vikas, klämmas fast, köras över eller komma i kontakt med värmekällor. Kontrollera om anslutningskabeln är skadad, innan apparaten används. Använd aldrig en stickkontakt eller en anslutnings- kabel som är skadad. Säkerställ att apparaten är avstängd och att anslutningskabeln inte sitter i ett eluttag, innan du börjar att rengöra eller underhålla apparaten.

80Om den roterande borstvalsen (tillval) Borstvalsen i turbomunstyckena roterar med ett högt varvtal. Från den utgår olika faror för människor, djur och föremål: Sug aldrig på människor, djur eller väx- ter. Håll kroppsdelar och kläder borta från rörliga delar och öppningar på apparaten, om den är påslagen. De kan annars sugas in, vilket kan förorsaka personskador. Stäng av apparaten, innan du drar av eller sätter på respektive öppnar eller rengör golvmunstycket. Kör inte över någon kabel eller liknande, eftersom de kan trassla in sig och skadas i den roterande borstvalsen. Håll den roterande borstvalsen borta från alla känsliga ytor. I annat fall kan det uppstå skador. Följ tillverkarens anvisningar om rengöring och skötsel. Håll den roterande borstvalsen borta även från gardiner, draperier, långa fransar och liknande. Sådana föremål kan dras in och skadas. Om apparaten är defekt Är apparaten eller anslutningskabeln skada- de, måste de bytas ut av tillverkaren, dennes kundtjänst eller en person med motsvaran- de kvalikationer, så att risker förhindras. Lämna in en defekt apparat för repara- tion hos en auktoriserad fackhandlare eller hos Dirt Devils kundtjänst, se >”Internatio- nal Service” på sida 2. Använd aldrig en defekt apparat eller en defekt anslutningskabel. Om avsedd användning Apparaten får användas endast i hushållet. Den är inte lämplig att använda yrkesmäs- sigt. Använd apparaten uteslutande för rengöring av lätt smutsiga, torra, hårda golv, mattor och liknande. All annan användning är felaktig och därför förbjuden. I synnerhet är följande förbjudet: Dammsugning av – Människor, djur, växter eller påtagna kläder hög risk för personskador! – Glödande aska, brinnande cigaretter, tändstickor och lättantändliga material brandrisk! – Vatten och andra vätskor risk för kortslutning! – Toner (till laserskrivare, kopiatorer med era) brand- och explosionsrisk! – Användning – I närheten av explosiva eller lättantänd- liga ämnen brand- och explosionsrisk! – Utomhus risk att den förstörs av regn och smuts! – Av tillbehör som inte är original påverkar apparatsäkerheten nega- tivt!

81 Egna reparationer risk för personskador och anspråk på kostnadsfri ersättning upphör att gälla! Om skrotning Skrota apparaten på ett miljövänligt sätt, när den har gjort sitt, se >”Miljöskydd och skrotning” på sida 79.

Utblåsningslterlock;

Dammbehållarhandtag;

Teleskoprör Tillbehör (tillval): Parkettborste; Miniturbomunstycke Uppackning och montering

Kontrollera att det uppackade innehållet är full- ständigt. Kontakta omgående din återförsäljare, om du upptäcker en transportskada eller om något sak- nas.

Anslut sugslangen till teleskopröret och ställ in längden på teleskopröret (bild

Anslut teleskop- röret till det omkopplingsbara golvmunstycket (bild

Säkerställ att sidoluftsreglaget (bild

) är helt stängt. Användning av tillbehör OBSERVERA! Använd det omkopplingsbara golvmunstycket enbart med utkörd borste (bild

) till ett hårt golv, eftersom golvet annars kan skadas. OBSERVERA! Säkerställ vid användning av turbomunstycke att underlaget för den roterande borsten inte skadas. ANVISNING: Du kan vid behov använda sugmunstyckena även utan teleskoprör. Sätt då det önskade tillbehöret direkt på handtaget (bild

Sätt det önskade tillbehöret antingen på handta- get eller på teleskopröret (bild

Säkerställ att tillbehöret sitter fast ordentligt. ➔ Apparaten kan anslutas. Anslutning av apparaten OBSERVERA! Om den röda markeringen (bild

) syns, ska anslutningskabeln med hjälp av knappen till kabelvindan rullas in igen fram till den gula mar- keringen (bild

Sätt kon- takten i ett eluttag. Dammsugning Flexibel dammsugning

Anslut det önskade tillbehöret >”Användning av tillbehör” på sida 83.

Anslut apparaten >”Anslut- ning av apparaten” på sida 83.

Tryck på strömbry- taren (bild

) för att slå på apparaten. ➔ Apparaten börjar att suga.

Dra apparaten efter dig vid damm- sugning, precis som om den vore en kälke.

Tryck en gång till på strömbrytaren för att stänga av appa- raten (bild

). ➔ Apparaten stängs av. Reglering av sugeekt Med TILL/FRÅN-knappen (bild

) kan du anpassa sugeekten till det underlag som ska dammsugas: Min-läget: för gardiner, draperier och liknande Mellanläget: för hårda golv utan fogar och sprickor Max-läget: för mattor och hårda golv med fogar och sprickor Förvaring av apparaten ANVISNING: Använd vid behov tillbehörsfästet (bild

) för att hänga upp 2 tillbehör.

Stäng av dammsugaren och dra ut stickkontakten ur eluttaget.

Tryck på knappen till kabelvindan, tills att hela kabeln har dragits in (bild

Häng upp det golv- eller parkettmunstycke som satt på teles- kopröret eller handtaget i parkeringshållaren (bild

83Underhåll av apparaten Tömning av dammbehållaren

Stäng av dammsugaren och dra ut stickkontakten ur eluttaget. Tryck på dammbehållarlåset och ta ut dammbehållaren ur sin konsol i apparaten (bild

Håll dammbehållaren långt ner i en sop-hink och lossa dammbehållaren (bild

Töm ut innehållet i dammbehållaren i en sophink. Knacka på dammbehållaren lite lätt för att lossa smutsen. Stäng den tömda dammbehållaren. Sätt tillba-ka dammbehållaren i konsolen i apparaten, tills att den hakar fast kännbart. Rengöring av separatorn och ltret ANVISNING: Apparaten, separatorn och motorskyddsltret ska rengöras regelbundet, så att sugeekten bibehålls. Ta ut dammbehållaren ur apparaten >”Tömning av dammbehållaren” på sida 84. Skruva av dam-mbehållarlocket moturs och lyft upp det (bild

Ta ut motorskyddsltret (bild

Ta bort separatorlock-et (bild

Ta bort separatorn och töm dess inne-håll i en sophink (bild

Rengör motorskydds-ltret och separatorn noga under rinnande vatten. Låt de rengjorda delarna torka helt i minst 24 tim-mar. Sätt separatorlocket på separatorn. Lås se-paratorlocket genom att vrida det moturs (bild

Sätt separatorn tillsammans med separatorlocket i dammbehållaren (bild

Sätt motorskyddsltret på dammbehållaren (bild

Skruva fast damm-behållarlocket medurs på dammbehållaren. Sätt tillbaka dammbehållaren i konsolen i dammsugar-kroppen. Dammbehållaren måste haka fast kännbart. Rengöring av utblåsningsltret OBSERVERA! De na lamellerna i utblåsningsltret är känsliga. Rengör aldrig lamellerna med vatten och använd enbart mjuka borstar att rengöra med. ANVISNING: Byt ut skadade, missfärgade eller deformerade utblåsningslter mot nya. Skruva bort utblåsningslterlocket moturs och ta ut det ur konsolen i dammsugarkroppen (bild

Ta ut utblåsningsltret (bild

Knacka ur ut-blåsningsltret försiktigt. Rengör utblåsningsl-tret försiktigt med en mjuk borste. Sätt tillbaka ut-blåsningsltret i sin konsol i apparaten. Sätt till-baka utblåsningslterlocket. Lås utblåsningslter-locket genom att vrida det medurs. Rengöring av miniturbomunstycket (tillval)

Ta bort miniturbomunstycket från sugslangen res-pektive från teleskopröret. Lossa de båda skruvar-na på undersidan av miniturbomunstycket. Fäll försiktigt upp ovansidan av miniturbomunstyckets-hölje (bild

Rengör borsten noga för hand. An-vänd en pincett eller en sax försiktigt till hårt sittan-de smuts (bild

Sätt ovansidan av höljet på de 4 klackarna på undersidan av höljet och fäll ovansi-dan försiktigt neråt (bild

Sätt i de båda skru-varna på undersidan av miniturbomunstycket och dra åt dem. Tillbehör

• Filtersats (1 motorskyddslter, 1 utblåsningslter) – 2620001 (bild

• 1 långt, exibelt fogmunstycke – M232 (bild

• 1 miniturbomunstycke ”Fellino” – M219 (bild /C) (*)• 1 parkettborste – M203-5 (bild /D) (*)(*) tillval Störningsåtgärder Leta först efter lösningar och åtgärder bland de många anvisningarna inom serviceområdet på vår webbplats, innan du kontaktar vår kundtjänst eller sänder apparaten till Dirt Devils kundtjänst, se: www.dirtdevil.de/service VARNING! Stäng av apparaten innan du försöker lösa ett problem. Använd aldrig en defekt apparat.
