BRUKSANVISNING Smart Speaker VCPX30 ONKYO

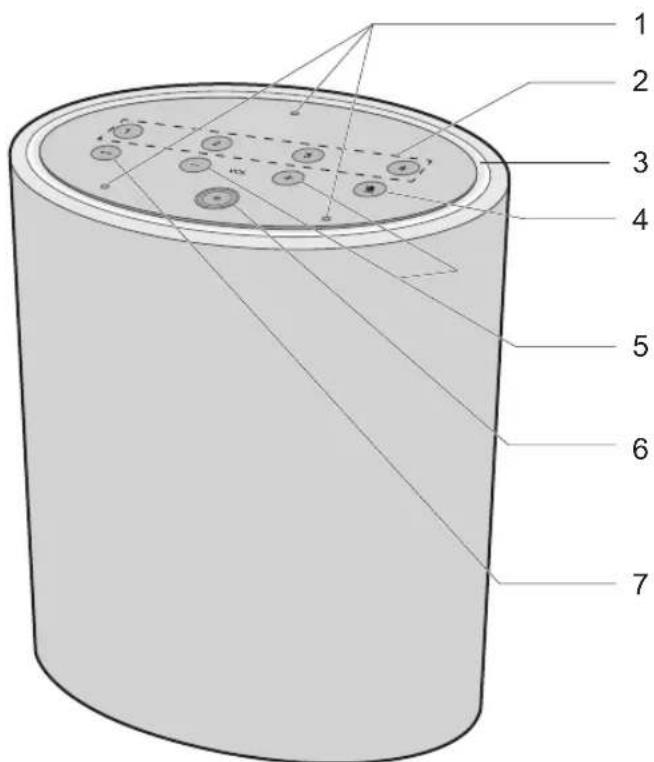

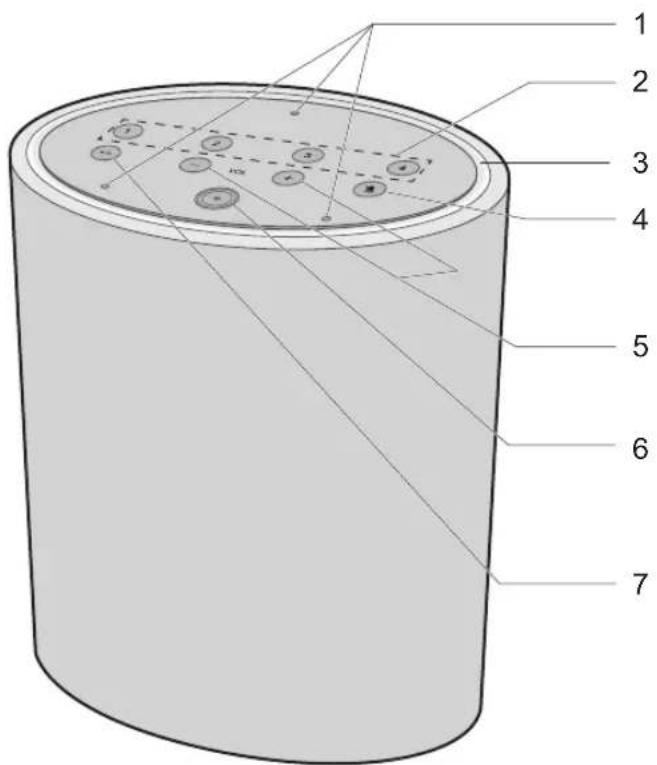

1. Mikrofon: Används när man pratar med Amazon Alexa.

2. Snabbvalsknapp: Du kan ställa in stationer med ett tryck

på en knapp genom att registrera dina favoritstationer. (P4)

3. Ljusring: Den här apparatens status visas genom färgerna

och lysdiodernas ljusstatus. (P3)

4. Knapp för att stänga av ljudet: Sätter på eller stänger av

mikrofonen. 0 Amazon Alexa svarar inte om du ringer upp med mikrofonen avstängd.

5. Volymknappar (i/j): Används för att justera volymen. Du

kan justera volymen mellan 0 och 30. När du trycker på i volymknappen, tänds ljusringen medurs.

6. Amazon Alexa-knappen: Används för att ringa Amazon

Alexa med en knapp hellre än att ringa upp med rösten.

7. Spela upp/paus-knapp (1/;): Används för

uppspelningsfunktioner i musikappen, etc. Bakre

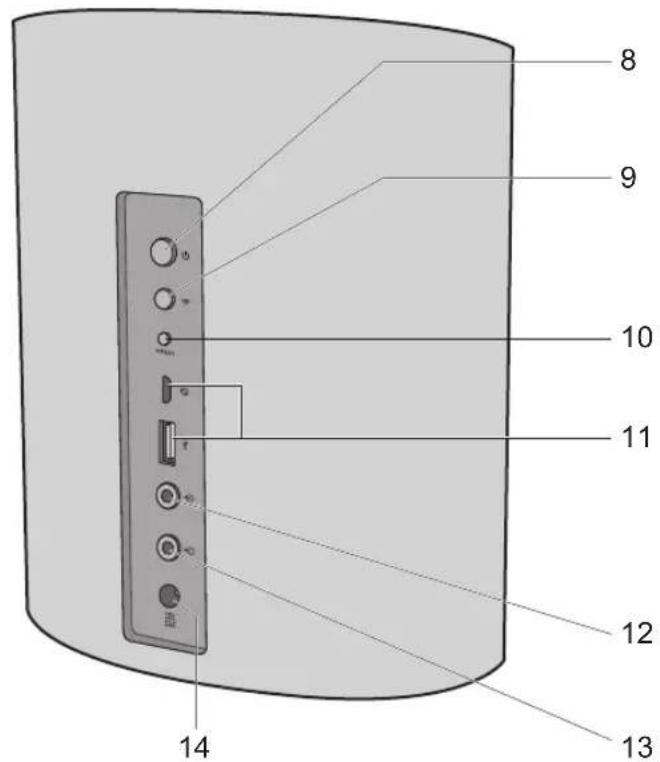

8. Ström-knapp (Í): Ett kort tryck sätter på/stänger av

Wifi-inställningsläge: Tryck i 8 sekunder WPS-läge: Tryck i 3 sekunder Avbryt: Ett tryck

RESET-knappen: Används för att återställa apparaten till det skick den var i vid leveransen. (P4)

Mikro-USB/USB-portar: Dessa är inte tillgängliga för användning. De används endast när apparaten servas.

AUX IN ( )-uttag: Använd den medföljande minikontaktkabeln för att mata in ljudsignaler från andra enheter till den här apparaten. (P4)

AUX OUT ( )-uttag: Använd den medföljande minikontaktkabeln för att mata ut ljudet som den här apparaten tar emot till en annan enhet. (P4)

DC IN: Anslut den medföljande nätadaptern.

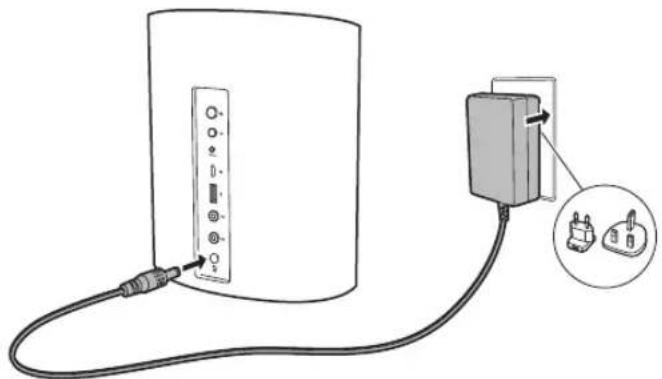

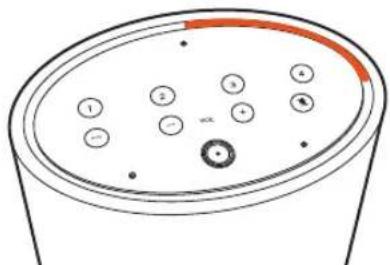

Anslutning och grundinställning Anslutning av nätkabel Apparaten levereras med en löstagbar nätadapter. Anslut nätkabeln till DC IN på enheten och anslut den sedan till ett eluttag. Koppla alltid loss nätkabeln från vägguttaget först när kabeln ska kopplas loss. Ladda ned Music Control-appen Använd Music Control-appen för att stalla in apparaten och använda den. Ladda ned Music Control-appen från Google Play eller appbutiken i din smartmobil eller surfplatta. Se följande om Music Control-appen: http://www.onkyo.com/playfi/app_o.html 0 Se FAQ-avsnittet för att få mer information om vilka versioner av operativsystemen som stöder Music Control- appen. Här hittar du FAQ: http://www.eu.onkyo.com/en/faq/ Smartmobilen eller surfplattan måste vara ansluten till samma nätverk som den här apparaten för att kunna ställa in och styra apparaten. Kontrollera nätverksanslutningen i förväg. Initial Setup Utför följande medan ljusringen på den här apparaten tänds i orange och roterar. Observera att du behöver ett Amazon- konto för att använda Amazon Alexa Voice Service på den här apparaten. Ordna ett Amazon-konto innan du börjar. När du använder en Android-telefon

1. Anslut din Android-telefon till åtkomstpunkten.

2. Starta Music Control-appen.

3. Efter att du tryckt på "Set Up Play-Fi Device", följer du

anvisningarna för att ansluta den här apparaten till nätverket.

4. Registrera den här apparaten på Amazon Alexa. Logga in

med ditt Amazon-konto och registrera den här apparaten. När du använder en iOS-enhet.

3. Välj den åtkomstpunkt du vill ansluta Play-Fi-enheten (den

här apparaten) till.

4. Efter att den här apparaten anslutits till åtkomstpunkten,

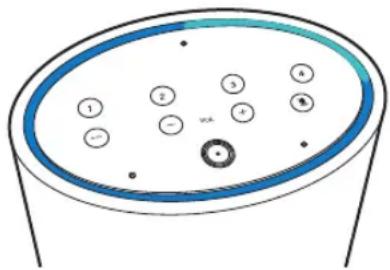

registrerar du den här apparaten hos Amazon Alexa. Logga in med ditt Amazon-konto och registrera den här apparaten. 0 Du kan också registrera den hos Amazon Alexa senare. Tryck på " " i appens Home-skärm, välj "Amazon Alexa" och registrera den här apparaten. 0 Se "Använda Amazon Alexa" (P4) för info om hur du använder Amazon Alexa. Kontrollera den här apparatens status Du kan se apparatens status genom att titta på hur ljusringen upptill på apparaten lyser och blinkar. Music Control Ljusringen lyser blått och ett starkare blått ljus roterar runt ringen Startar Allt avstängt I standby Ljusringen lyser orange och roterar Ansluten via Wi-Fi Lyser vitt Justera volymen MusicControlPlay-Fi MusicControlPlay-Fi4 Använda apparaten Använda Amazon Alexa Antingen är du vänd mot apparaten och säger "Alexa" eller så trycker du på Amazon Alexa-knappen för att hämta Amazon Alexa Voice Service. När du har pratat med apparaten och Alexa har identifierat en fråga, lyser ljusringen blått och ett starkare blått ljus roterar runt ringen. Alexa svarar på frågan efter en stund. 0 Alexa kommer inte att svara om mikrofonen är avstängd, även om du ropar på henne. Registrera en kanal Du kan registrera upp till 4 av dina favoritradiostationer. Du kan hämta stationer med ett tryck på en knapp genom att registrera dem. Utför följande procedur när apparaten är på.

1. Spela den station du vill registrera i Music Control-appen.

2. Tryck och håll kvar en av snabbvalsknapparna 1 till 4 i

4 sekunder. Upprepa steg 1 och 2 för att registrera dina favoritstationer. 0 Den här funktionen kanske inte stöds av vissa tjänster. Du kan se vilka stationer du kan registrera i FAQ. Här hittar du FAQ: http://www.eu.onkyo.com/en/faq/ 0 Du kan inte registrera stationer som du börjat spela med Amazon Alexa. Anslutning av externa enheter Att mata ut ljud från andra enheter Du kan mata ut ljud som spelas på den här apparaten genom högtalarna på en annan ljudenhet. Stäng av den här apparaten innan den medföljande minikontaktkabeln ansluts.

1. Anslut den medföljande minikontaktkabeln till AUX OUT-

uttaget baktill och till ljudingången på din ljudenhet etc.

2. Sätt på den här apparaten och börja spela i musikappen.

0 Om det inte matas ut något ljud från ljudenheten du anslöt, kontrollerar du om ljudnivån för utgången på den här apparaten är för låg. 0 Se även bruksanvisningen till ljudenheten du vill ansluta för att få mer information om anslutning och användning. Att mata in ljud från andra enheter Du kan mata in ljud från andra ljudenheter i den här apparaten, och sedan strömma det till andra enheter i Play- Fi-nätverket för uppspelning via den här apparaten. Stäng av den här apparaten innan den medföljande minikontaktkabeln ansluts.

1. Anslut den medföljande minikontaktkabeln till AUX IN-

uttaget baktill och till ljudutgången på din ljudenhet etc.

2. Efter att den här apparaten satts på, trycker du på "i"

upptill i skärmen i appens Home-skärm, och sedan trycker du på "Line In".

3. I skärmen där du väljer Line In, trycker du på enheten som

är ansluten med minikontakten (den här apparaten).

4. Välj enheten som ska streama i listan över

Play-Fi-kompatibla enheter i nätverket.

5. Starta uppspelningen på den anslutna ljudenheten.

0 Om det inte matas ut något ljud, kontrollerar du om ljudnivån för utgången på din ljudenhet är för låg. 0 Se även bruksanvisningen till ljudenheten du vill ansluta för att få mer information om anslutning och användning. Initiera Initierar apparatens inställningar så att de återställs till det läge de var i vid inköpstillfället. Detta återställer apparaten till det tillstånd den var i vid inköpstillfället, så notera inställningarna innan du fortsätter. Du initierar genom att trycka på RESET och hålla kvar i 8 sekunder. Apparaten avger ett ljud när initieringen startar. Det tar ungefär 30 sekunder att initiera den. När initieringen är klar, lyser ljusringen orange och roterar och apparaten är redo att ta emot grundinställningarna.5

Felsökning ∫ Wi-Fi-inställningar Q: Kan inte ansluta till Wi-Fi-routern. A: Det kanske inte går att ansluta till din Wi-Fi-router om den är i dolt läge. ∫ Inställningar Q: Kunde inte uppdatera programmet. A: Kontrollera internetanslutningen. A: Stoppa eventuell uppspelning innan du försöker uppdatera programmet. Om det inte fungerar, försök att avsluta appen, starta sedan om den och försök uppdatera igen. ∫ Spela Q: Det går inte att styra uppspelningen med röstkommandon. A: Innehållet som du började spela med Music Control-appen går inte att styra med rösten via Amazon Alexa Voice Service-appen. Använd den med hjälp av Music Control- appen.6 Specifikationer ∫ Avsnitt om ljud Frekvensgång 28 Hz - 20 kHz ∫ Beskrivningar som krävs enligt RE-direktivet för den Europeiska unionen (EU) Maximal radiofrekvenseffekt som sänds i frekvensbanden (gäller europeiska modeller) 2400 - 2483,5 MHz: 20 dBm (Ekvivalent isotropt utstrålad effekt) 5150 - 5350 MHz: 21 dBm (Ekvivalent isotropt utstrålad effekt) 5470 - 5725 MHz: 20 dBm (Ekvivalent isotropt utstrålad effekt) ∫ Allmänt Strömförsörjning AC 220 - 240 V, 50 / 60 Hz Strömförbrukning 7 W 0,4 W (standbyläge) 6,5 W (inget ljud) Mått (B a H a D) 166,7 mm a 201,5 mm a 106 mm (6-9/16" a 7-15/16" a 4-3/16") Vikt 1,6 kg (3,5 lbs.) ∫ Ingång Analoga AUX IN: 1 ∫ Utgång Analoga AUX OUT: 1 ∫ Andra uttag micro-USB a 1 USB typ A a 1 0 Dessa uttag är inte tillgängliga för användning. ∫ Filformat som stöds .mp3 (8-48 kHz/16 bitar, 24-320 bps) .m4a och .aac (8-48 kHz/16 bitar (24 bitar: endast Apple Lossless) 16–320 bit/s) .flac (8-48 kHz/16, 24 bitar) .wav (8-48 kHz/16, 24 bitar) .aiff (8-48 kHz/16, 24 bitar) ∫ Andra funktioner (högtalare) Fullregister 2,5 tum med 4 ohm NEO, 2 delar Passiv högtalare: 105 a 59, 2 delar Specifikationer och utseende kan ändras utan föregående meddelande. Vi kommer inte att ta något ansvar för skador som uppstår på grund av anslutning av utrustning som tillverkats av andra företag.7
