BRUKSANVISNING HTP678 ONKYO

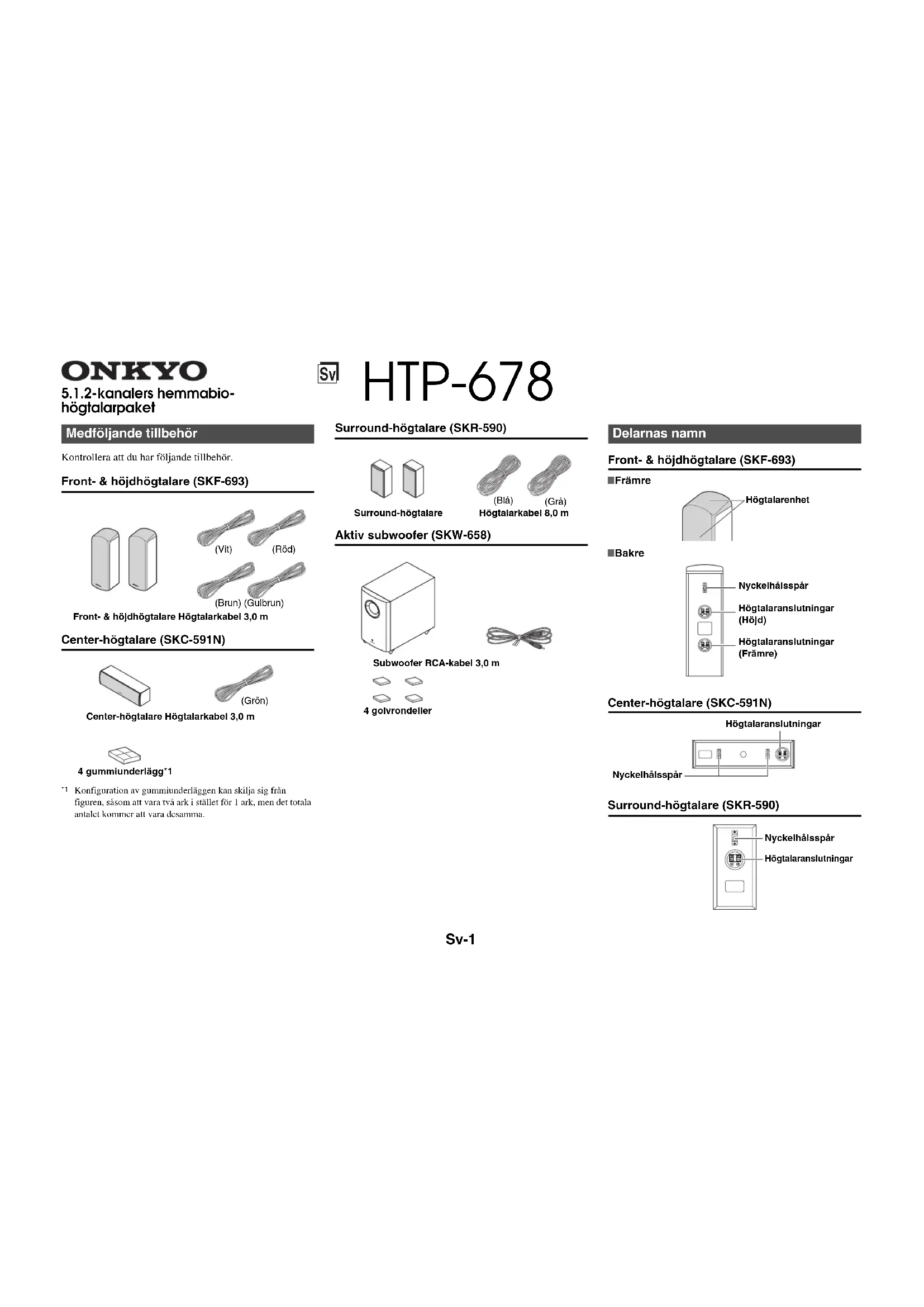

högtalarpaket Kontrollera att du har följande tillbehör. Front- & höjdhögtalare (SKF-693) Center-högtalare (SKC-591N)

Konfiguration av gummiunderläggen kan skilja sig från figuren, såsom att vara två ark i stället för 1 ark, men det totala antalet kommer att vara desamma. Surround-högtalare (SKR-590) Aktiv subwoofer (SKW-658) Front- & höjdhögtalare (SKF-693) Center-högtalare (SKC-591N) Surround-högtalare (SKR-590) Medföljande tillbehör Front- & höjdhögtalare Högtalarkabel 3,0 mCenter-högtalare Högtalarkabel 3,0 m4 gummiunderlägg*1 (Vit)(Röd) (Brun) (Gulbrun) (Grön) Subwoofer RCA-kabel 3,0 m4 golvrondeller (Blå)(Grå) Delarnas namn Högtalaranslutningar(Höjd)NyckelhålsspårHögtalaranslutningar(Främre)■ Bakre■ FrämreHögtalarenhet HögtalaranslutningarNyckelhålsspår HögtalaranslutningarNyckelhålsspår HTP-678 Högtalarkabel 8,0 m Surround-högtalareSv-2 Viktigt

• De främre grillarna är inte avsedda för att tas bort så försök inte att ta bort dem med våld, eftersom detta kommer att skada dem. Aktiv subwoofer (SKW-658) ■ Främre ■ Bakre Notera

• Subwoofern slås på av Auto Standby-funktionen när ingångssignalen överstiger en viss nivå. Om Auto standby- funktionen inte fungerar på ett tillförlitligt sätt, prova med att öka eller minska lite på subwoofer-utnivån på din mottagare. Användning av gummiunderläggen för förbättrad stabilitet Vi rekommenderar att du använder de medföljande gummiunderläggen för att uppnå bästa möjliga ljud från högtalarna. Gummiunderläggen förhindrar att högtalarna rör sig och ger därigenom bättre stabilitet. Använd gummiunderläggen för center-högtalaren. Använda golvrondeller för subwoofern Om subwoofern placeras på ett hårt golv (trä, vinyl, kakel etc.) och uppspelningen är mycket högljudd, kan subwooferns fötter skada golvet. För att förhindra detta, placera de medföljande rondellerna under subwooferns fötter. Rondellerna ger också en stabil bas för subwoofern. Ställa in subwoofernivån För att ställa in subwoofernivån, använd OUTPUT LEVEL-kontrollen. Ställ in den så att basljudet är jämnt balanserad med diskantljudet från de andra högtalarna. Eftersom våra öron är mindre känsliga för mycket låga basljud, finns det en frestelse att ställa in för hög nivå på subwoofern. Ställ som en tumregel in subwoofernivån på vad du tycker är den optimala nivån, och sänk sedan nivån en aning. Väggmontering För att montera fram/surround-högtalarna lodrätt, använd nyckelhålsspåret som visas för att hänga upp varje högtalare på en skruv som är ordentligt fastskruvad i väggen. För att montera center-högtalaren horisontellt, använd nyckelhålsspåret som visas för att hänga upp högtalaren på två skruvar som är ordentligt fastskruvade i väggen. Tips

• Om mittenhögtalaren lutar, lossa skruven på den lutande sidan för att flytta den uppåt, så att högtalaren kan justeras i höjdled. Statusindikator Off: Subwoofer i beredskapsläge eller frånkopplad från strömkällan Blå: Subwoofer på Statusindikatorn lyser blå när lågfrekvent ljud överförs via högtalaren. Indikatorn lyser inte i den normala dialogen eller högfrekvent ljud. Notera

• Indikatorn anger inte att strömförsörjningen till subwoofern har slagits på. Med Auto standby-funktionen slås SKW-658 automatiskt på när en insignal detekteras i beredskapsläge. När det inte finns någon insignal på ett tag, går SKW-658 automatiskt in i beredskapsläge. Till vägguttag OUTPUT LEVEL-kontroll Denna kontroll används för att justera subwooferns volym. LINE INPUT Denna RCA-ingång ska anslutas till subwoofer pre out- utgången på din AV receiver med medföljande RCA-kabel. Innan du använder hemmabio- högtalarpaketet Gummiunderlägg Undersidan av SKC-591N Sidopanel Golvrondell SKF-693 SKR-590 Nyckelhålsspår för väggmontage Nyckelhålsspår för väggmontage 200 mm SKC-591NSv-3 Viktigt

• Monteringsskruvens förmåga att stödja en högtalare beror på hur väl den är förankrad i väggen. Om du har ihåliga väggar, skruva in varje monteringsskruv i en regel. Om det inte finns några reglar, eller om väggarna är solida, använd lämpliga väggankare. Använd skruvar med en huvuddiameter på 9 mm eller mindre och en skaftdiameter på 4 mm eller mindre. För ihåliga väggar, använd en kabel/rör-detektor för att kontrollera om det finns elkablar eller vattenledningar innan du gör några hål.

• Lämna ett gap på mellan 5 och 10 mm mellan väggen och skruvhuvudet så som visas (vi rekommenderar att du rådgör med en installatör för heminstallationer). Hemmabio innebär att du kan njuta av surroundljud med en verklig känsla av rörelse i ditt eget hem — precis som i en biosalong eller konsertsal.

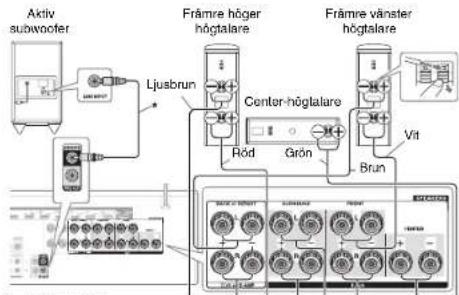

Försiktighetsåtgärder för anslutning av högtalarna Läs följande innan du ansluter högtalarna:

• Stäng av mottagaren innan du gör några anslutningar.

• Var uppmärksam på högtalarnas polaritet. Anslut endast positiva (+) poler till positiva (+) poler och endast negativa (-) poler till negativa (-) poler. Om högtalarna är felaktigt anslutna, kommer ljudet att vara ur fas och låta onaturligt.

• Var noga med att inte kortsluta de positiva och negativa kablarna. Det kan skada din förstärkare. Njuta av hemmabio Vägg 5 till 10 mm 1 Fronthögtalare (SKF-693) De bör placeras vänd mot lyssnaren på öronhöjd, och på lika avstånd från TV: n. Vinkla dem en aning inåt för att skapa en triangel, med lyssnaren vid triangelns spets. Höjdhögtalare Denna högtalare är en typ med integrerade fronthögtalare och höjdhögtalare. Höjdhögtalarna utformade med den övre delen av fronthögtalarna är vända mot taket för att förbättra ljudeffekterna i Dolby Atmos- och Dolby Surround- lyssningslägena genom att generera ljud som reflekteras från taket. 2 Center-högtalare (SKC-591N) Placera den nära TV:n (helst ovanpå) vänd framåt på öronhöjd, eller på samma höjd som de främre vänstra och högra högtalarna. 3 Surround-högtalare (SKR-590) Placera dem på sidorna av lyssnaren, eller något bakom, ca 60 till 100 cm ovanför öronhöjd. De bör helst vara på samma avstånd från lyssnaren. 4 Subwoofer (SKW-658) Subwoofern återger basljudet i LFE (lågfrekvenseffekt) -kanalen, och när ett delningsfilter används även satellithögtalarnas basljud. Basljudets volym och kvalitet från subwoofern beror på dess placering, lyssningsrummets form och din lyssningsposition. I allmänhet kan ett bra basljud erhållas genom att installera subwoofern i ett främre hörn, eller vid en tredjedel av vägen längs den främre väggen, så som visas. 1/3 av väggen Hörnläge Ansluta högtalarna Främre höger högtalareCenter-högtalareFrämre vänster högtalare Röd Vit Grön Grå BlåSurround VänsterhögtalareSurroundHögerhögtalareAktiv subwoofer

Använd den medföljande RCA- kabeln för att ansluta subwooferns LINE INPUT-ingång till din AV receivers SUBWOOFER PRE OUT-utgång. Ljusbrun BrunSv-4 ■ Aktiv subwoofer (SKW-658) ■ Front- & höjdhögtalare (SKF-693) ■ Center-högtalare (SKC-591N) ■ Surround-högtalare (SKR-590) Specifikationer och utseende kan ändras utan föregående meddelande. Notera För icke-magnetiska avskärmade högtalare: Försök att flytta högtalarna bort från TV:n eller bildskärmen. Om missfärgning inträffar, stäng av din TV eller bildskärm, vänta 15 till 30 minuter, och slå sedan på den igen. Detta aktiverar vanligtvis avmagnetiseringsfunktionen som neutraliserar magnetfältet, och därmed undanröjs eventuella missfärgningseffekter. Specifikationer Typ BasreflexIngångskänslighet/impedans440 mV/20 k:Märkeffekt (IEC)Minimum 80 watt kontinuerlig effekt in i 4 ohm vid 100 Hz med en maximal total harmonisk förvrängning på 1%Frekvensåtergivning 27 Hz till 150 HzLådvolym 24,5 L Mått (B × H × D) 230 mm × 425 mm × 410 mm (inkl. utsprång)Vikt 7,7 kgLjudingång 1 (RCA analog mono)Drivenhet 20 cm baskon × 1Strömförsörjning AC 220-240 V, 50/60 HzStrömförbrukning 20 WÖvrigt Automatisk standby-lägeIcke-magnetisk avskärmning Främre Typ 2-vägs basreflexImpedans 6 :Maximal ineffekt 130 WKänslighet 84,5 dB/W/mFrekvensåtergivning 55 Hz till 50 kHzDelningsfrekvens 4kHzLådvolym 5,7 LMått (B × H × D) 155 mm × 467 mm × 183 mm(inkl. grill och utsprång)Vikt 3,6 kgDrivenhet 12 cm OMF-baskon × 12,5 cm balanserad kupol × 1Pol Färgkodad fjädertypNyckelhålsspår TillgängligtGrill FixedÖvrigt Icke-magnetisk avskärmning Höjd Typ Sluten låda med fullt frekvensomfångImpedans 6 :Maximal ineffekt 130 WKänslighet 81 dB/W/mFrekvensåtergivning 80 Hz till 20 kHzLådvolym 1,0 L Mått (B × H × D) 155 mm × 467 mm × 183 mm (inkl. grill och utsprång)Vikt 3,6 kgDrivenhet 8 cm konhögtalarePol Färgkodad fjädertypNyckelhålsspår TillgängligtGrill FixedÖvrigt Icke-magnetisk avskärmningTyp 2-vägs basreflexImpedans 6 :Maximal ineffekt 130 WKänslighet 86 dB/W/mFrekvensåtergivning 65 Hz till 50 kHzDelningsfrekvens 6kHzLådvolym 2,8 L Mått (B × H × D) 420 mm × 115 mm × 119 mm (inkl. grill och utsprång)Vikt 2,3 kgDrivenhet 8 cm baskon × 22,5 cm balanserad kupol × 1Pol Färgkodad fjädertypNyckelhålsspår TillgängligtGrill FixedÖvrigt Icke-magnetisk avskärmningTyp Sluten låda med fullt frekvensomfångImpedans 6 :Maximal ineffekt 130 WKänslighet 81 dB/W/mFrekvensåtergivning 80 Hz till 20 kHzLådvolym 1,0 L Mått (B × H × D) 115 mm × 230 mm × 96 mm (inkl. grill och utsprång)Vikt 1,0 kgDrivenhet 8 cm konhögtalare × 1Pol Färgkodad fjädertypNyckelhålsspår TillgängligtGrill FixedÖvrigt Icke-magnetisk avskärmning SN 29401878 (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.
