BEDIENUNGSANLEITUNG HTP678 ONKYO

5.1.2-Kanal-Heimkino-

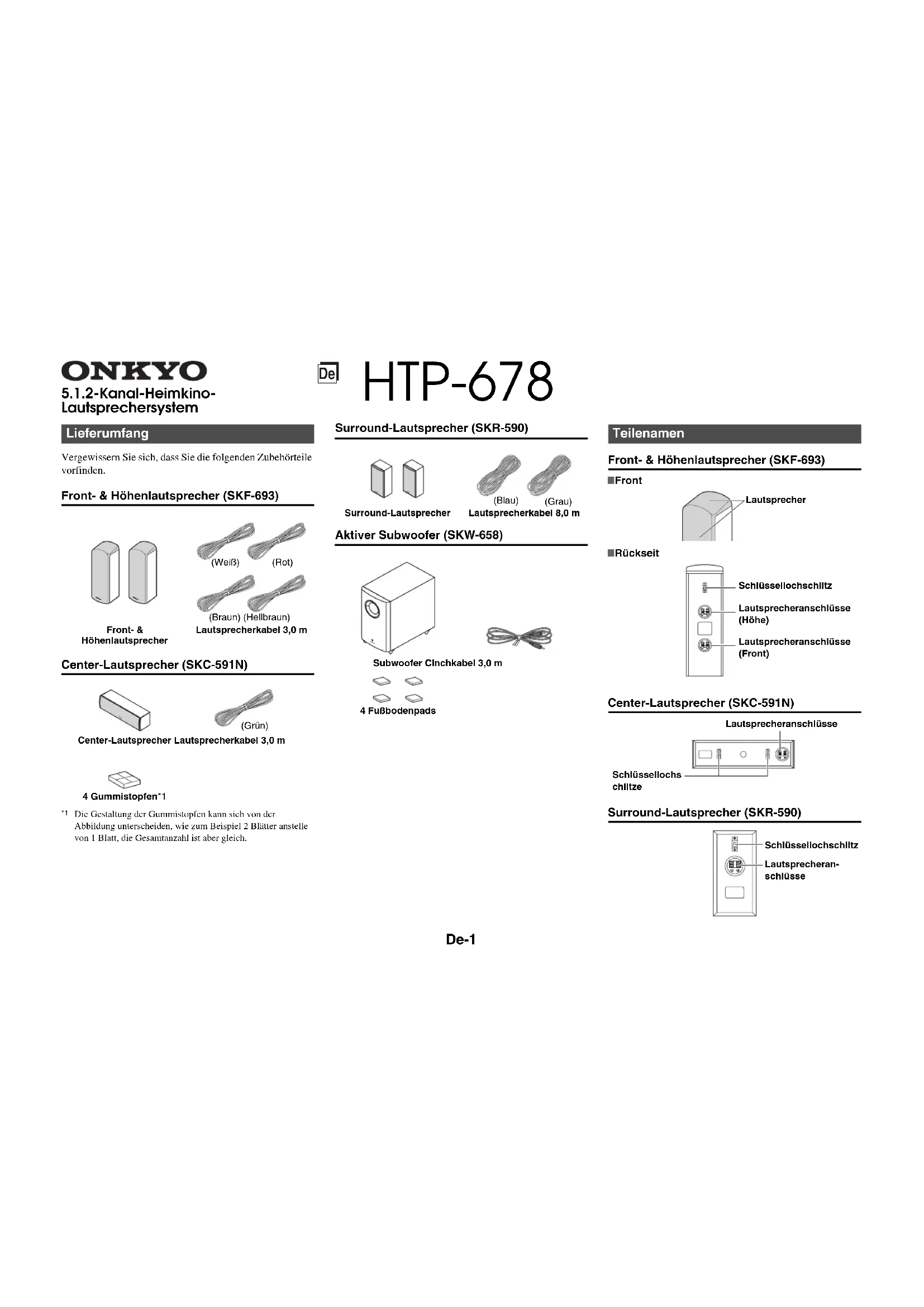

Lautsprechersystem Vergewissern Sie sich, dass Sie die folgenden Zubehörteile vorfinden. Front- & Höhenlautsprecher (SKF-693) Center-Lautsprecher (SKC-591N)

Die Gestaltung der Gummistopfen kann sich von der Abbildung unterscheiden, wie zum Beispiel 2 Blätter anstelle von 1 Blatt, die Gesamtanzahl ist aber gleich. Surround-Lautsprecher (SKR-590) Aktiver Subwoofer (SKW-658) Front- & Höhenlautsprecher (SKF-693) Center-Lautsprecher (SKC-591N) Surround-Lautsprecher (SKR-590) Lieferumfang Front- & HöhenlautsprecherLautsprecherkabel 3,0 mCenter-Lautsprecher Lautsprecherkabel 3,0 m4 Gummistopfen*1 (Weiß)(Rot) (Braun) (Hellbraun) (Grün) Subwoofer Cinchkabel 3,0 m4 Fußbodenpads (Blau)(Grau) Teilenamen Lautsprecheranschlüsse(Höhe)SchlüssellochschlitzLautsprecheranschlüsse(Front)■ Rückseit■ FrontLautsprecher LautsprecheranschlüsseSchlüssellochschlitze Lautsprecheran-schlüsseSchlüssellochschlitz HTP-678 Lautsprecherkabel 8,0 m Surround-LautsprecherDe-2 Achtung

• Die Frontgitter sind nicht dafür vorgesehen, entfernt zu werden, versuchen Sie deshalb nicht, sie mit Gewalt zu entfernen, weil sie dadurch zerstört werden. Aktiver Subwoofer (SKW-658) ■ Front ■ Rückseite Hinweise

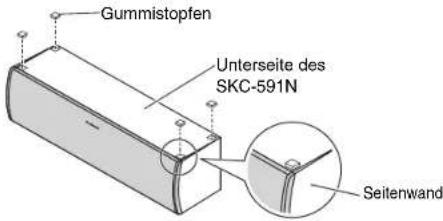

• Die Auto-Standby-Funktion schaltet den Subwoofer ein, wenn das Eingangssignal ein gewisses Maß überschreitet. Wenn die Auto-Standby-Funktion nicht zuverlässig funktioniert, versuchen Sie, die Ausgabelautstärke des Subwoofers an Ihrem Receiver ein wenig zu senken oder zu erhöhen. Verwendung der Gummistopfen für eine stabilere Plattform Wir empfehlen die Verwendung der mitgelieferten Gummistopfen, um den bestmöglichen Ton aus Ihren Lautsprechern zu erzielen. Die Gummistopfen verhindern die Verschiebung der Lautsprecher, indem sie eine stabilere Plattform bieten. Verwenden Sie die Gummistopfen für die Center-Lautsprecher. Verwendung der Fußbodenpads für den Subwoofer Wenn der Subwoofer auf einem harten Fußboden (Holz, PVC, Fliesen usw.) aufgestellt wird und die Wiedergabe sehr laut erfolgt, können die Füße des Subwoofers den Fußboden beschädigen. Um dies zu verhindern, bringen Sie die mitgelieferten Pads an den Füßen des Subwoofers an. Die Pads bieten gleichfalls eine stabile Basis für den Subwoofer. Einstellung der Lautstärke des Subwoofers Verwenden Sie die OUTPUT LEVEL-Steuerung, um die Lautstärke des Subwoofers einzustellen. Stellen Sie sie so ein, dass der Bass ausgewogen mit den Höhen aus den anderen Lautsprechern ausgegeben wird. Weil unsere Ohren sehr niedrigen Bass weniger aufnehmen, besteht die Versuchung, die Lautstärke des Subwoofers zu hoch einzustellen. Als Faustregel gilt, die Lautstärke des Subwoofers auf eine vermeintlich optimale Lautstärke einzustellen und dann ein wenig zurückzudrehen. Wandmontage Um die Front-/Surroundlautsprecher senkrecht an der Wand anzubringen, verwenden Sie abgebildeten Schlüssellochschlitze, um jeden Lautsprecher an einer Schraube aufzuhängen, die Sie fest in die Wand eingeschraubt haben. Um die Front-/Surroundlautsprecher waagerecht an der Wand anzubringen, verwenden Sie die zwei abgebildeten Schlüssellochschlitze, um den Lautsprecher an zwei Schrauben aufzuhängen, die Sie fest in die Wand eingeschraubt haben. Tipp

• Wenn der Center-Lautsprecher schief ist, lösen Sie die Schraube auf der geneigten Seite, um den Lautsprecher anzuheben, sodass er senkrecht ausgerichtet werden kann. Statusanzeige Aus: Der Subwoofer befindet sich im Standby-Modus oder ist von der Stromversorgung getrennt Blau: Subwoofer ein Die Statusanzeige leuchtet blau, wenn tieffrequenter Ton zum Lautsprecher gelangt. Die Anzeige leuchtet nicht im Normalzustand oder bei hochfrequentem Ton. Hinweise

• Die Anzeige zeigt nicht an, dass die Stromversorgung des Subwoofers eingeschaltet ist. Die Auto-Standby-Funktion schaltet den SKW-658 automatisch ein, wenn im Standby-Modus ein Eingangssignal erkannt wird. Wenn für einen gewissen Zeitraum kein Eingangssignal erkannt wird, geht der SKW-658 automatisch in den Standby-Modus über. Zur Netzsteckdose OUTPUT LEVEL-Steuerung Diese Steuerung wird verwendet, um die Lautstärke des Subwoofers einzustellen. LINE INPUT Dieser Cincheingang dient dazu, den Subwoofer mithilfe des mitgelieferten Cinchkabels mit dem Vorverstärkerausgang Ihres AV receivers zu verbinden. Vor der Verwendung des Heimkino- Lautsprechersystems Gummistopfen Unterseite des SKC-591N Seitenwand Fußbodenpad SKF-693 SKR-590 Schlüsselloch- schlitze für die Wandmontage Schlüssellochschlitze für die Wandmontage 200 mm SKC-591NDe-3 Achtung

• Die Fähigkeit einer Befestigungsschraube, einen Lautsprecher zu halten, hängt davon ab, wie gut sie in der Wand verankert ist. Wenn Sie Hohlwände haben, schrauben Sie jede Befestigungsschraube in einen Hohlwanddübel. Wenn Sie keine Hohlwände haben oder die Wände stabil sind, verwenden Sie geeignete Maueranker. Verwenden Sie Schrauben mit einem Kopfdurchmesser von 9 mm oder weniger und einen Schaftdurchmesser von 4 mm oder weniger. Verwenden Sie bei Hohlwänden einen Kabel-/Leitungsdetektor, um auf vorhandene Stromkabel oder Wasserleitungen zu prüfen, bevor Sie irgendwelche Löcher anbringen.

assen Sie wie abgebildet einen Abstand zwischen 5 mm und 10 mm zwischen der Wand und der Unterseite des Schraubenkopfs (wir empfehlen, dass Sie einen Handwerker für die fachgerechte Montage um Rat bitten). Heimkino bedeutet, dass Sie den Surroundsound mit dem echten Gefühl von Bewegung in Ihren eigenen vier Wänden genießen können — genauso wie in einem Kino oder einer Konzerthalle.

Vorsichtsmaßregeln beim Anschluss der Lautsprecher Lesen Sie die folgenden Hinweise, bevor Sie die Lautsprecher anschließen:

• Schalten Sie Ihren Receiver aus, bevor Sie irgendwelche Anschlüsse vornehmen.

• Achten Sie insbesondere auf die Polarität der Lautsprecherkabel. Verbinden Sie die positiven (+) Anschlüsse nur mit den positiven (+) Anschlüssen und die negativen (–) Anschlüsse nur mit den negativen (–) Anschlüssen. Wenn die Lautsprecher falsch verkabelt sind, ertönt der Sound phasenverschoben und wirkt unnatürlich.

• Achten Sie darauf, die positiven und negativen Kabel nicht kurzzuschließen. Dadurch kann Ihr Verstärker beschädigt werden. Das Heimkinoerlebnis Wand 5 bis 10 mm 1 Frontlautsprecher (SKF-693) Diese sind etwa in der Höhe der Ohren des Zuhörers und im gleichen Abstand vom Fernseher anzubringen. Drehen Sie sie ein wenig nach innen, sodass Sie ein Dreieck bilden, mit dem Zuhörer an der Spitze. Höhenlautsprecher Dieser Lautsprecher ist in die Front- und Höhenlautsprecher integriert. Die Höhenlautsprecher, die mit der Vorderseite der Frontlautsprecher zur Decke hin zeigend aufgestellt werden, erzielen eine größere akustische Wirkung im Dolby Atmos- und Dolby Surround-Wiedergabemodus, indem Töne geliefert werden, die von der Decke zurückgeworfen werden. 2 Center-Lautsprecher (SKC-591N) Bringen Sie ihn in der Nähe Ihres Fernsehgeräts an (vorzugsweise auf der Oberseite), nach vorn gerichtet und etwa in der Höhe der Ohren oder in der gleichen Höhe wie die rechten und linken Frontlautsprecher. 3 Surround-Lautsprecher (SKR-590) Bringen Sie sie seitlich des Zuhörers an, oder etwas dahinter, etwa 60 bis 100 cm oberhalb der Ohrenhöhe. Idealerweise werden sie im gleichen Abstand vom Zuhörer angebracht. 4 Subwoofer (SKW-658) Der Subwoofer verarbeitet den Bass-Sound des LFE- Kanals (niederfrequente Effekte) und den Bass der Satellitenlautsprecher, wenn ein Übergang festgelegt ist. Die Lautstärke und die Qualität der Bassausgabe Ihres Subwoofers ist von seinem Stellplatz, der Form Ihres Hörraums und Ihrer Hörposition abhängig. Im Allgemeinen kann eine gute Bassausgabe erzielt werden, wenn Sie den Subwoofer wie abgebildet in einer vorderen Ecke oder in einem Abstand von etwa einem Drittel der vorderen Wandbreite aufstellen. Eckposition Position 1/3 der Wand Anschluss der Lautsprecher Vorderer rechter LautsprecherCenter-LautsprecherVorderer linker Lautsprecher Rot Weiß Grün Grau Blau SurroundLinkerLautsprecherSurroundRechterLautsprecherAktiver Subwoofer

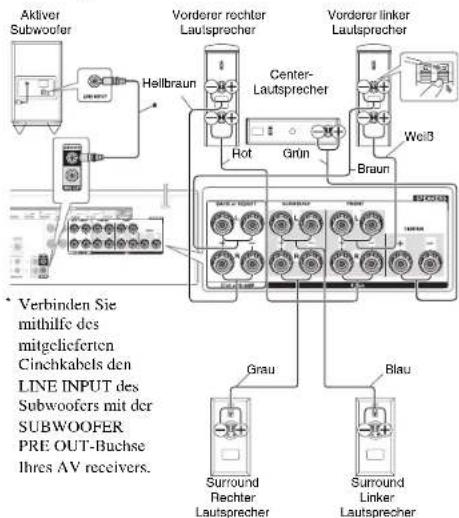

Verbinden Sie mithilfe des mitgelieferten Cinchkabels den LINE INPUT des Subwoofers mit der SUBWOOFER PRE OUT-Buchse Ihres AV receivers. HellbraunBraunDe-4 ■ Aktiver Subwoofer (SKW-658) ■ Front- & Höhenlautsprecher (SKF-693) ■ Center-Lautsprecher (SKC-591N) ■ Surround-Lautsprecher (SKR-590) Änderungen der technischen Daten und des Erscheinungsbildes ohne vorherige Ankündigung vorbehalten. Hinweise Für nichtmagnetisch abgeschirmte Lautsprecher: Versuchen Sie, die Lautsprecher nicht in der Nähe Ihres Fernsehers oder Monitors aufzustellen. Wenn Verfärbung auftreten sollte, schalten Sie Ihren Fernseher oder Monitor aus, warten Sie 15 bis 30 Minuten und schalten Sie ihn wieder ein. Dies aktiviert normalerweise die Entmagnetisierungsfunktion, die das Magnetfeld neutralisiert und dadurch die Verfärbungseffekte beseitigt. Technische Daten Typ Bassreflex Eingangsempfindlichkeit/Impedanz 440 mV/20 k: Ausgangsnennleistung (IEC) 80 Watt Mindestdauerleistung, 4 Ohm, angetrieben bei 100 Hz mit einer maximalen harmonischen Gesamtverzerrung von 1 % Frequenzgang 27 Hz bis 150 Hz Gehäusevolumen 24,5 l Abmessungen (B × H × T) 230 mm × 425 mm × 410 mm (inkl. Vorsprung) Gewicht 7,7 kg Audioeingang 1 (Cinch analog mono) Treiber 20-cm-Konustieftöner × 1 Stromversorgung Wechselstrom AC 220-240 V, 50/60 Hz Stromverbrauch 20 W Sonstiges Auto-Standby-Funktion Nichtmagnetische Abschirmung Front Typ 2-Wege-Bassreflex Impedanz 6 : Maximale Aufnahmeleistung 130 W Empfindlichkeit 84,5 dB/W/m Frequenzgang 55 Hz bis 50 kHz Übergangsfrequenz 4kHz Gehäusevolumen 5,7 l Abmessungen (B × H × T) 155 mm × 467 mm × 183 mm (inkl. Gitter und Vorsprung) Gewicht 3,6 kg Treiber 12-cm-OMF-Konustieftöner × 1 Symmetrischer 2,5-cm-Domlautsprecher × 1 Anschlussklemme Federtyp, farbcodiert Schlüssellochschlitz Vorhanden Gitter Fixed Sonstiges Nichtmagnetische Abschirmung Höhe Typ Breitband, Geschlossenes Gehäuse Impedanz 6 : Maximale Aufnahmeleistung 130 W Empfindlichkeit 81 dB/W/m Frequenzgang 80 Hz bis 20 kHz Gehäusevolumen 1,0 l Abmessungen (B × H × T) 155 mm × 467 mm × 183 mm (inkl. Gitter und Vorsprung) Gewicht 3,6 kg Treiber 8-cm-Konuslautsprecher Anschlussklemme Federtyp, farbcodiert Schlüssellochschlitz Vorhanden Gitter Fixed Sonstiges Nichtmagnetische Abschirmung Typ 2-Wege-Bassreflex Impedanz 6 : Maximale Aufnahmeleistung 130 W Empfindlichkeit 86 dB/W/m Frequenzgang 65 Hz bis 50 kHz Übergangsfrequenz 6kHz Gehäusevolumen 2,8 l Abmessungen (B × H × T) 420 mm × 115 mm × 119 mm (inkl. Gitter und Vorsprung) Gewicht 2,3 kg Treiber 8-cm-Konustieftöner × 2 Symmetrischer 2,5-cm-Domlautsprecher × 1 Anschlussklemme Federtyp, farbcodiert Schlüssellochschlitz Vorhanden Gitter Fixed Sonstiges Nichtmagnetische Abschirmung Typ Breitband, Geschlossenes Gehäuse Impedanz 6 : Maximale Aufnahmeleistung 130 W Empfindlichkeit 81 dB/W/m Frequenzgang 80 Hz bis 20 kHz Gehäusevolumen 1,0 l Abmessungen (B × H × T) 115 mm × 230 mm × 96 mm (inkl. Gitter und Vorsprung) Gewicht 1,0 kg Treiber 8-cm-Konuslautsprecher × 1 Anschlussklemme Federtyp, farbcodiert Schlüssellochschlitz Vorhanden Gitter Fixed Sonstiges Nichtmagnetische AbschirmungEs-1
