GEBRUIKSAANWIJZING HTP678 ONKYO

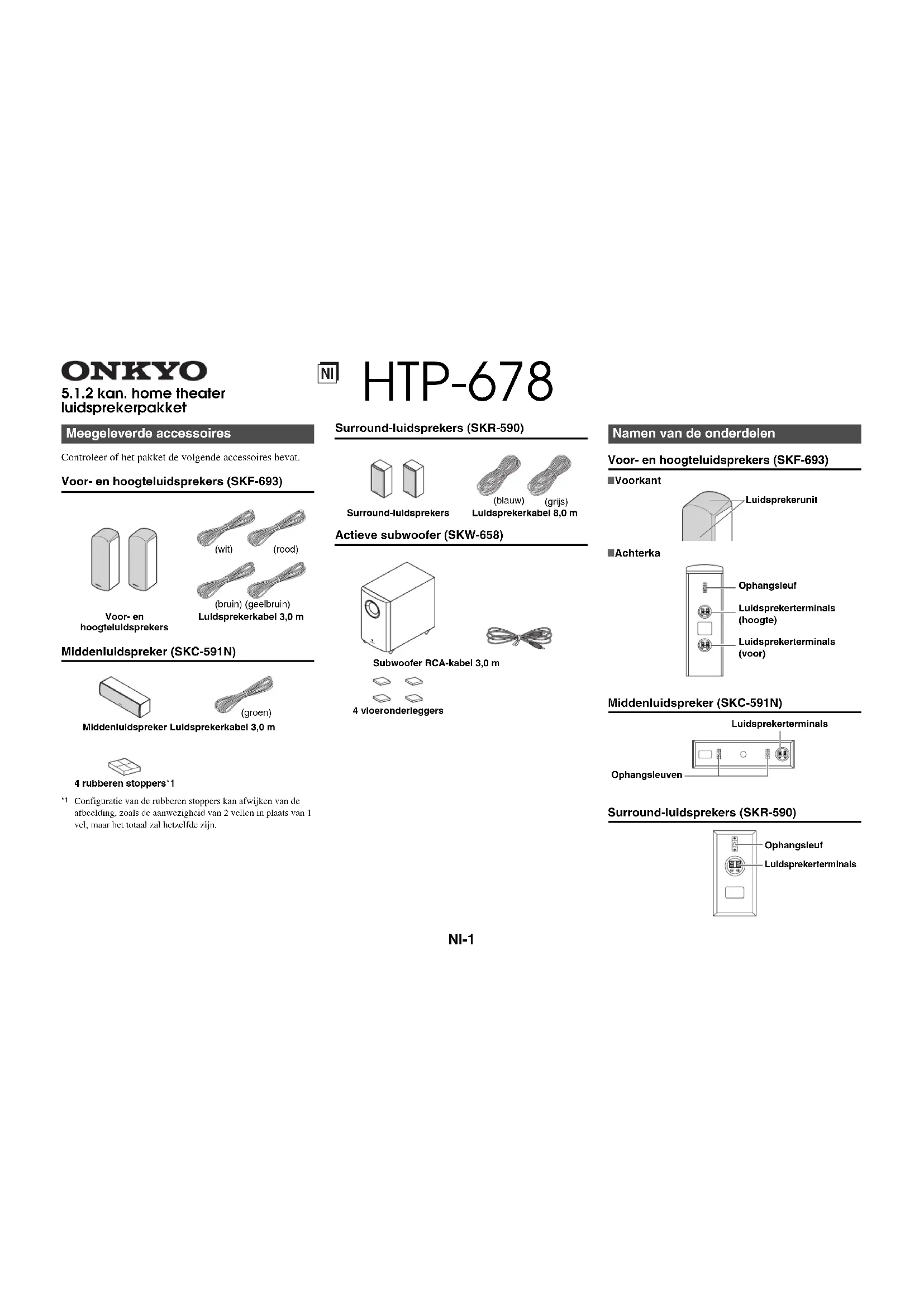

luidsprekerpakket Controleer of het pakket de volgende accessoires bevat. Voor- en hoogteluidsprekers (SKF-693) Middenluidspreker (SKC-591N)

Configuratie van de rubberen stoppers kan afwijken van de afbeelding, zoals de aanwezigheid van 2 vellen in plaats van 1 vel, maar het totaal zal hetzelfde zijn. Surround-luidsprekers (SKR-590) Actieve subwoofer (SKW-658) Voor- en hoogteluidsprekers (SKF-693) Middenluidspreker (SKC-591N) Surround-luidsprekers (SKR-590) Meegeleverde accessoires Voor- en hoogteluidsprekersLuidsprekerkabel 3,0 mMiddenluidspreker Luidsprekerkabel 3,0 m4 rubberen stoppers*1 (wit)(rood) (bruin) (geelbruin) (groen) Subwoofer RCA-kabel 3,0 m4 vloeronderleggers (blauw)(grijs) Namen van de onderdelen Luidsprekerterminals(hoogte)OphangsleufLuidsprekerterminals(voor)■ Achterka■ VoorkantLuidsprekerunit LuidsprekerterminalsOphangsleuven LuidsprekerterminalsOphangsleuf HTP-678 Luidsprekerkabel 8,0 m Surround-luidsprekersNl-2 Opgelet

• De voorste roosters zijn niet demonteerbaar, probeer ze daarom niet met kracht te verwijderen omdat ze anders beschadigd zullen raken. Actieve subwoofer (SKW-658) ■ Voorkant ■ Achterkant Opmerkingen

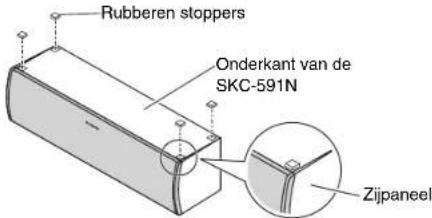

• De Auto Stand-by-functie schakelt de subwoofer in zodra het ingangssignaal een bepaald niveau overschrijdt. Als de Auto Stand-by-functie niet goed werkt, probeer dan het uitgangsniveau op uw receiver iets te verhogen of te verlagen. De rubberen stoppers gebruiken voor een stabieler platform We raden u aan de meegeleverde rubberen stoppers te gebruiken om het allerbeste geluid uit uw luidsprekers te halen. De rubberen stoppers voorkomen het verplaatsen van de luidsprekers, zodat een stabieler platform wordt gerealiseerd. Gebruik rubberen stoppers voor de middenluidspreker. De vloeronderleggers gebruiken voor de subwoofer Als de subwoofer op een harde vloer (hout, vinyl, tegels, enz.) is geplaatst en het afspeelgeluid erg hard is, dan kunnen de voetjes van de subwoofer het vloermateriaal beschadigen. Plaats, om dit te voorkomen, de meegeleverde onderleggers onder de voetjes van de subwoofer. De onderleggers verschaffen bovendien een stabiele basis voor de subwoofer. Het subwooferniveau instellen Gebruik de OUTPUT LEVEL-bediening om het niveau van de subwoofer in te stellen. Stel het zo in dat bastonen evenwichtig in balans zijn met de hoge tonen van de andere luidsprekers. Omdat onze oren minder gevoelig zijn voor zeer lage bastonen, is het verleidelijk om het niveau van de subwoofer te hoog in te stellen. Stel, als vuistregel, het subwooferniveau in op het niveau waarvan u denkt dat het meest optimaal is en verlaag het vervolgens enigszins. Wandmontage Gebruik, om de voor/surround-luidsprekers verticaal te monteren, de getoonde ophangsleuf om elke luidspreker aan een schroef te hangen die stevig in de wand is geschroefd. Gebruik, om de middenluidsprekers horizontaal te monteren, de twee getoonde ophangsleuven om de luidspreker aan twee schroeven te hangen die stevig in de wand zijn geschroefd. Tip

• Als de middenluidspreker wordt gekanteld, moet de schroef aan de gekantelde zijde worden losgemaakt om deze naar boven te bewegen zodat de luidspreker verticaal kan worden afgesteld. Statusindicator Off: Subwoofer in stand-by-modus of ontkoppelt van voedingsbron Blauw: Subwoofer aan De statusindicator brandt blauw wanneer lage tonen door de luidspreker worden geleid. De indicator brandt niet in het normale dialoogvenster of bij hoge tonen. Opmerkingen

• De indicator geeft niet aan dat de voedingsspanning van de subwoofer werd ingeschakeld. Met de Auto Stand-by-functie schakelt de SKW-658 automatisch in zodra een ingangssignaal is gedetecteerd in stand-by-modus. Wanneer er een tijdje geen ingangssignaal is, gaat de SKW-658 automatisch naar de stand-by-modus. Naar AC-uitgang OUTPUT LEVEL-bediening Deze bediening wordt gebruikt om het volume van de subwoofer aan te passen. LINE INPUT Deze RCA-ingang moet met de meegeleverde RCA-kabel op de pre-out van uw AV receiver op de subwoofer worden aangesloten. Voordat u het home theater luidsprekerpakket in gebruik neemt Rubberen stoppers Onderkant van de SKC-591N Zijpaneel Vloeronderlegger SKF-693 SKR-590 Ophangsleuven voor wandmontage Ophangsleuven voor wandmontage 200 mm SKC-591NNl-3 Opgelet

• Of montageschroef een luidspreker kan ondersteunen, hangt af van hoe goed de schroef in de wand is verankerd. Als u holle wanden heeft, moet elke montageschroef in een tapbout worden geschroefd. Gebruik geschikte muurankers als u geen tapbouten heeft of de wanden massief zijn. Gebruik schroeven met een schroefkopdiameter van 9 mm of minder en een schachtdiameter van 4 mm of minder. Gebruik, alvorens gaten te boren, voor holle wanden een kabel/leidingendetector om te controleren of er voedingskabels of waterleidingen door de wanden lopen.

• Laat een ruimte van 5 mm tot 10 mm vrij tussen de wand en de basis van de schroefkop, zoals aangeduid (het is raadzaam een professionele installateur te raadplegen). Een home theater betekent dat u van surround-geluid kunt genieten met het gevoel van echte geluidsverplaatsing in uw eigen huis — alsof u in een filmtheater of concerthal bent. Voorzorgsmaatregelen bij het aansluiten van luidsprekers Lees het volgende voordat u de luidsprekers aansluit:

• Schakel uw receiver uit alvorens alles aan te sluiten.

• Let goed op de polariteit van de luidsprekerbedrading. Sluit positieve (+) terminals alleen op positieve (+) terminals aan en negatieve (–) terminals alleen op negatieve (–) terminals. Als de luidsprekers onjuist zijn aangesloten, zal het geluid uit fase zijn en onnatuurlijk klinken.

• Let op dat u de positieve en negatieve draden niet kortsluit. Dit kan uw versterker beschadigen. Van uw home theater genieten Wand 5 tot 10 mm 1 Voorluidsprekers (SKF-693) Ze moeten in de richting van de luisteraar worden geplaatst, ongeveer op oorniveau en op gelijke afstand van de televisie. Draai ze enigszins naar binnen om een driehoek te creëren met de luisteraar op het hoogste punt. Hoogteluidsprekers Dit luidsprekertype is geïntegreerd met de voorluidsprekers en hoogteluidsprekers. De hoogteluidsprekers, ontworpen in de bovenkant van de voorluidsprekers, zijn naar het plafond gericht om een verhoogd audio-effect te creëren in de luisterstanden Dolby Atmos en Dolby Surround door geluiden te weerkaatsen via het plafond. 2 Middenluidspreker (SKC-591N) Plaats de luidspreker dicht bij uw televisie (bij voorkeur bovenop) en richt deze naar voren of plaats op oorhoogte, of op dezelfde hoogte als de voorste linker- en rechterluidsprekers. 3 Surround-luidsprekers (SKR-590) Plaats ze aan beide zijden van de luisteraar of iets erachter, ongeveer 60 tot 100 cm boven oorniveau. Het liefst moeten ze op gelijke afstand van de luisteraar zijn geplaatst. 4 Subwoofer (SKW-658) De subwoofer regelt de bastonen van het LFE (Lage Frequentie Effecten)-kanaal en de bas van de satellietluidsprekers wanneer een crossover is gespecificeerd. Het volume en de kwaliteit van de basuitvoer van uw subwoofer hangen af van hun positie, de vorm van uw luisterruimte en uw luisterpositie. In het algemeen wordt een goed basgeluid verkregen door de subwoofer in de voorste hoek te installeren of op een derde langs de voorste wand, zoals aangeduid. 1/3 van wandpositie Hoekpositie De luidsprekers aansluiten Rechtsvoor luidsprekerMiddenluidsprekerLinksvoor luidspreker rood wit groengrijsblauwSurroundlinker-luidsprekerSurroundrechter-luidsprekerGeactiveerde subwoofer

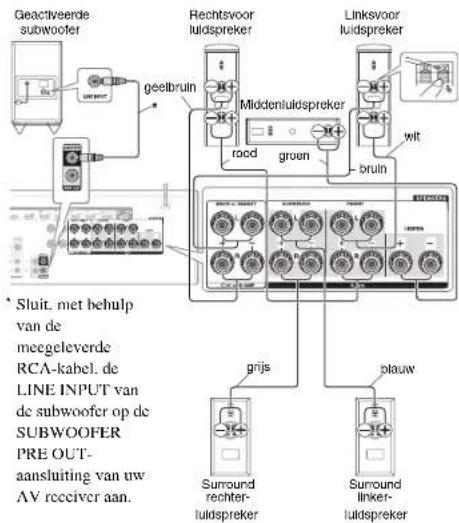

Sluit, met behulp van de meegeleverde RCA-kabel, de LINE INPUT van de subwoofer op de SUBWOOFER PRE OUT- aansluiting van uw AV receiver aan. geelbruinbruinNl-4 ■ Actieve subwoofer (SKW-658) ■ Voor- en hoogteluidsprekers (SKF-693) ■ Middenluidspreker (SKC-591N) ■ Surround-luidspreker (SKR-590) Specificaties en uiterlijk zijn zonder voorafgaande kennisgeving onderhevig aan veranderingen. Opmerkingen Voor luidsprekers met niet-magnetische afscherming: Probeer de luidsprekers uit de buurt van uw televisie of monitor te plaatsen. Als er verkleuring optreedt, schakel uw televisie of monitor uit, wacht 15 tot 30 minuten en schakel één van beiden vervolgens weer in. Dit activeert doorgaans de demagnetiseringsfunctie, welke het magnetische veld neutraliseert om verkleuringseffecten te verwijderen. Technische gegevens Type Basreflex Ingangsgevoeligheid/impedantie 440 mV/20 k: Nominaal uitgangsvermogen (IEC) 80 W minimaal continuvermogen, 4 ohm, aangestuurd bij 100 Hz, met een maximale totale harmonische vervorming van 1% Frequentierespons 27 Hz tot 150 Hz Capaciteit behuizing 24,5 l Afmetingen (B × H × D) 230 mm × 425 mm × 410 mm (incl. uitstekende delen) Gewicht 7,7 kg Audio-ingang 1 (RCA-analoog mono) Besturingsunit 20 cm conuswoofer × 1 Voedingsspanning AC 220-240 V, 50/60 Hz Stroomverbruik 20 W Overige Auto Stand-by-functie Niet-magnetische afscherming Voorkant Type 2-weg basreflex Impedantie 6 : Maximaal ingangsvermogen 130 W Gevoeligheid 84,5 dB/W/m Frequentierespons 55 Hz tot 50 kHz Crossover-frequentie 4kHz Capaciteit behuizing 5,7 l Afmetingen (B × D × H) 155 mm × 467 mm × 183 mm (incl. rooster en uitstekend deel) Gewicht 3,6 kg Besturingsunit 12 cm OMF-conuswoofer × 1 2,5 cm gebalanceerde koepel × 1 Terminal Veertype kleurgecodeerd Ophangsleuf Beschikbaar Rooster Fixed Overige Niet-magnetische afscherming Hoogte Type Full-range gesloten kast Impedantie 6 : Maximaal ingangsvermogen 130 W Gevoeligheid 81 dB/W/m Frequentierespons 80 Hz tot 20 kHz Capaciteit behuizing 1,0 l Afmetingen (B × H × D) 155 mm × 467 mm × 183 mm (incl. rooster en uitstekend deel) Gewicht 3,6 kg Besturingsunit 8 cm conusluidspreker Terminal Veertype kleurgecodeerd Ophangsleuf Beschikbaar Rooster Fixed Overige Niet-magnetische afscherming Type 2-weg basreflex Impedantie 6 : Maximaal ingangsvermogen 130 W Gevoeligheid 86 dB/W/m Frequentierespons 65 Hz tot 50 kHz Crossover-frequentie 6kHz Capaciteit behuizing 2,8 l Afmetingen (B × H × D) 420 mm × 115 mm × 119 mm (incl. rooster en uitstekend deel) Gewicht 2,3 kg Besturingsunit 8 cm conuswoofer × 2 2,5 cm gebalanceerde koepel × 1 Terminal Veertype kleurgecodeerd Ophangsleuf Beschikbaar Rooster Fixed Overige Niet-magnetische afscherming Type Full-range gesloten kast Impedantie 6 : Maximaal ingangsvermogen 130 W Gevoeligheid 81 dB/W/m Frequentierespons 80 Hz tot 20 kHz Capaciteit behuizing 1,0 l Afmetingen (B × H × D) 115 mm × 230 mm × 96 mm (incl. rooster en uitstekend deel) Gewicht 1,0 kg Besturingsunit 8 cm conusluidspreker × 1 Terminal Veertype kleurgecodeerd Ophangsleuf Beschikbaar Rooster Fixed Overige Niet-magnetische afschermingSv-1
