Produkttyp	Hi-Fi mikroanläggning
Märke	Onkyo
Modell	CS-255DAB
Mått (B x H x D)	Cirka 215 x 100 x 300 mm (huvudenhet)
Vikt	Cirka 3,5 kg (huvudenhet)
Strömförsörjning	230 V CA, 50 Hz
Strömförbrukning	30 W (drift), <0,5 W (standby)
Huvudfunktioner	CD-spelare, DAB+/FM-mottagare, Bluetooth, hjälpingång (3,5 mm), USB-port
Uteffekt	2 x 15 W RMS
Ljudkompatibilitet	Audio-CD, CD-R/RW, MP3 (via USB)
Anslutning	Bluetooth 4.0, AUX-ingång, hörlursutgång (3,5 mm)
Underhåll och rengöring	Koppla bort innan rengöring. Använd en mjuk, torr trasa. Använd inga slipande medel.
Säkerhet	Utsätt inte för fukt, blockera inte ventilationsöppningar, använd endast medföljande nätadapter.
Reservdelar och reparerbarhet	Kontakta en auktoriserad Onkyo-service för reservdelar. Reparationsindex: 6,5/10.
Allmän information	Bruksanvisning finns som PDF på notice-facile.com

Vanliga frågor - CS-255DAB ONKYO

Hur slår jag på och av CS-255DAB-systemet?

Tryck på knappen Power (Ström) på frontpanelen eller fjärrkontrollen för att slå på enheten. För att stänga av, håll in samma knapp eller använd knappen Standby.

Hur ställer jag in en DAB+-station?

Tryck på knappen DAB för att växla till DAB-läge. En automatisk sökning efter stationer startar. Använd Tuning-knapparna för att navigera och Enter för att välja en station.

Kan jag ansluta min smartphone via Bluetooth?

Ja, aktivera Bluetooth på din smartphone, välj 'Onkyo CS-255DAB' i listan över enheter. Standard-PIN är 0000 om det efterfrågas.

Min CD spelas inte korrekt, vad ska jag göra?

Kontrollera att skivan är ren och korrekt isatt. Prova en annan CD. Om problemet kvarstår, använd en CD-linsrengörare. Se bruksanvisningen för ytterligare felsökning.

Hur ställer jag in klockan?

I standby, tryck på Clock och använd sedan Tuning-knapparna för att ställa in timmar och minuter. Bekräfta med Enter. Klockan synkroniseras också automatiskt via DAB.

Fjärrkontrollen fungerar inte, vad ska jag kontrollera?

Se till att batterierna inte är slut och att inget hinder finns mellan fjärrkontrollen och infrarödsensorn. Byt ut batterierna om det behövs.

Kan jag ansluta ett headset?

Ja, anslut ditt headset till PHONES-uttaget på frontpanelen. Ljudet från högtalarna stängs av automatiskt.

Hur återställer jag enheten till fabriksinställningarna?

Håll ned knappen Enter samtidigt som du slår på enheten (eller via menyn, beroende på modell). Se bruksanvisningen för exakt procedur.

Ljudet är svagt eller distorderat, vad ska jag göra?

Kontrollera volymen och toninställningarna (bas/diskant). Se till att högtalarna är korrekt anslutna. Om problemet kvarstår, prova en annan ljudkälla.

Var kan jag ladda ner hela bruksanvisningen?

Bruksanvisningen finns gratis som PDF på webbplatsen notice-facile.com. Sök efter 'Onkyo CS-255DAB' i sökfältet.

BRUKSANVISNING CS-255DAB ONKYO

Tack för att ha köpt en CD-receivernsystem från Onkyo. Läs bruksanvisningen noga innan du utför anslutningarna och kopplar in enheten.

Följer du instruktionerna i denna bruksanvisning kommer din nya CD-receivernsystem att ge dig bästa möjliga resultat och ljudupplevelse.

Spara manualen så du kan gå tillbaka till den i framtiden.

Premiers pas......Fr-2

Att komma igång ...... Sv-2

Branchements ......Fr-13

Grundläggande funktioner ... Sv-16

Lecture de CD......Fr-17

Spela upp CD-skivor ...... Sv-17

Lecture d'un iPod/iPhone..... Fr-20

Wiedergabe Ihres

Spela upp från iPod/iPhone ... Sv-20

Écoute de la radio ......Fr-22

Anhören von

Radioprogrammen......De-22

Lyssna på radio...... Sv-22

Spela upp från USB-minne... Sv-25

Configuration de

l'Ampli-tuner CD ......Fr-25

Inställning av CD-Receiver... Sv-25

Använda timern ...... Sv-26

Divers ...... Fr-28

Sonstiges......De-28

Diverse ...... Sv-28

ATTENTION:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L'ARRIERE) DE L'APPAREIL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.

WARNING

ISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Blixtpilen inom en liksidig triangel är avsedd att varna användaren om att det finns oisoleraad "farlig spänning" inuti apparaten som kan vara tillräckligt stark för att ge elektriska stötar med personskador som följd.

Utropstecknet inom en liksidig triangel är avsedd att påminna användaren om att det finns viktiga användnings- och underhållsanvisningar i litteraturen som medföljer apparaten.

Viktiga säkerhetsföreskrifter

1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Uppmärksamma alla varningar.

4. Följ alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med en torr trasa.

7. Blockera inga ventilationsöppningar. Installera apparaten i enlighet med tillverkarens anvisningar.

8. Placera inte apparaten i närheten av någon värmekälla, såsom ett element, ett värmeregister, en spis eller någon annan värmealstrande apparat (t.ex. en förstärkare).

9. Upphäv inga säkerhetssyften med en polariserad eller jordningsanpassad stickkontakt. En polariserad stickkontakt har två blad, varav det ena är bredare än det andra. En jordningsanpassad stickkontakt har två blad och ett tredje jordningsstift. Det bredare bladet eller jordningsstiftet utgör säkerhetsdetaljer. Om den medföljande stickkontakten inte passar i ett nätuttag, så kontakta en elektriker för byte av det fasta nätuttaget.

10. Se till att skydda nätkabeln från att bli trampad på eller klämd, särskilt vid kontakterna, vid nätuttaget och vid nätintaget på apparaten.

11. Använd endast monteringsdelar/tillbehör i enlighet med tillverkarens specifikationer.

12. Använd endast en vagn, ett ställ, ett stativ, ett fäste eller ett bord till apparaten i enlighet med tillverkarens specifikationer eller som säljs tillsammans med apparaten. Var försiktig vid förflyttning av apparaten på en vagn för att undvika personskada på grund av att v

TRANSPORTVAGNSVARNING

1. Koppla loss nätkabeln vid åskväder eller när apparaten inte ska användas under en längre tidsperiod.

2. Överlåt all service till en kvalificerad reparatör. Service krävs efter att apparaten har skadats på något sätt, t.ex. genom att nätkabeln eller någon kontakt har skadats, vätska eller något fast föremål har trängt in i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats i golvet.

3. Skador som kräver reparation

Koppla loss apparaten från nätuttaget och överlåt reparation till en kvalificerad reparatör vid följande omständigheter:

A. När nätkabeln eller stickkontakten skadats.
B. Om vätska spillts eller föremål fallit in i apparaten.
C. Om apparaten utsatts för regn eller vatten.
D. Om apparaten inte fungerar som den ska, trots att anvisningarna i bruksanvisningen följs. Andra endast inställningen av de reglage som beskrivs i bruksanvisningen. Felaktig inställning av andra reglage kan resultera i skador som ofta kräver ett omfattande arbete av en kvalificerad tekniker för återställning av apparaten till normal driftstillständ.
E. Om apparaten tappats eller på annat sätt skadats.
F. När apparaten uppvisar en tydlig förändring av prestanda - detta tyder på ett behov av reparation.

1. Intrång av föremål och vätska

Tryck aldrig in några föremål av något slag genom öppningarna i apparaten, eftersom de kan komma i kontakt med delar som avger farlig spänning eller kortsluta delar och på så sätt orsaka eldsvåda eller elektriska stötar.

Se till att apparaten inte utsätts för droppande eller stänkande vätskor. Placera ingen blomvas eller något annat vätskefyllt föremål ovanpå apparaten.

Placera inte levande ljus eller något annat brinnande föremål ovanpå apparaten.

1. Batterier

Tänk alltid på miljön och följ gällande lokala föreskrifter vid kassering av batterier.

1. Om apparaten placeras i en möbel, till exempel i en bokhylla eller i en stereobänk, så se till att tillräcklig ventilation tillgodoses.

Se till att lämna ett utrymme på minst 20 cm ovanför och på sidorna av apparaten och på minst 10 cm bakom apparaten. Den bakre kanten på hyllan eller skivan ovanför apparaten bör vara placerad minst 10 cm från apparatens baksida eller väggen för att skapa ett mellanrum genom vilket varmluft kan strömma ut.

1. Angående upphovsrätt—Så länge det inte endast är för privat bruk är det förbjudet att kopiera upphovsrättsskyddat material utan upphovsrättsinnehavarens tillständ.

2. Nätströmssäkring—Nätströmssäkringen i apparaten ska inte bytas ut av användaren. Kontakta en Onkyohandlare, om strömmen till apparaten inte kan slås på.

3. Vård—Torka då och då av utsidan på apparaten med en mjuk trasa. Använd en mjuk trasa fuktad i en svag blandning av ett milt rengöringsmedel och vatten till att torka bort svårborttagna fläckar med. Torka därefter genast av apparaten med en ren och torr trasa. Använd inte slipande trasor, förtunningsmedel, alkohol eller andra kemiska lösningar som kan skada ytbehandlingen eller skrapa bort text från höljet.

4. Ström

WARNING!

LÄS NOGA IGENOM FÖLJANDE INFORMATION INNAN APPARATEN ANSLUTS TILL ETT NÄTUTTAG FÖRSTA GÅNGEN.

Lokal nätspänning varierar i olika länder.

Kontrollera noga att den lokala nätspänningen där apparaten ska användas överensstämmer med den spänning som står tryckt på apparaten baksida (t.ex. AC 230 V, 50 Hz eller AC 120 V, 60 Hz).

Nätkabelns stickkontakt är till för att koppla loss apparaten från nätuttaget (strömkällan). Se till att stickkontakten alltid är lättillgänglig (snabbt kan kommas åt).

För modeller med [POWER]-knapp eller med både [POWER]- och [ON/STANDBY]-knappar: Genom att trycka på knappen [POWER] för att välja OFF-läge kopplar inte bort huvudenheten helt. Om du inte avser att använda enheten under en längre tid, koppla bort nätkabeln från nätuttaget.

För modeller med endast [ON/STANDBY]-knapp: Genom att trycka på knappen [ON/STANDBY] för att välja standby-läge kopplar inte bort huvudenheten helt. Om du inte avser att använda enheten under en längre tid, koppla bort nätkabeln från nätuttaget.

BEMÆRK:

5. Förebyggande av hörselskador Observera

För högt ljudtryck från öronsnäckor eller hörlurar kan orsaka hörselförlust.

6. Batterier och värmeexponering Warning!

Batterier (batteripaket eller isatta batterier) får inte utsättas för hög värme från sol, eld eller liknande.

1. Vidrör aldrig apparaten med våta händer—Hantera aldrig apparaten eller dess nätkabel med våta eller fuktiga händer. Låt en Onkyohandlare kontrollera apparaten innan den används igen, om vatten eller någon annan vätska har trängt in i apparaten.

8. Angående hantering

- Om apparaten behöver transporteras, så packa in den i den ursprungliga förpackningen, på samma sätt som den var förpackad när den först köptes.

- Lämna inte gummi- eller plastföremål ovanpå apparaten under lång tid, eftersom det kan resultera i att märken uppstår på höljet.

- apparaten ovansida och baksida kan bli varma under långvarig användning. Detta är helt normalt.

- Om apparaten lämnas använd under alltför lång tid kan det hända att den inte fungerar ordentligt nästa gång den ska användas. Se därför till att använda apparaten då och då.

- Töm skivfacket och stäng av apparaten efter avslutad användning.

• Installera apparaten på en välventilerad plats.
• Se till att tillförsäkra god ventilation runt om hela apparaten, särskilt om den placeras i en stereomöbel. Otilräcklig ventilation kan leda till att apparaten överhettas och orsaka funktionsfel.
• Utsätt inte apparaten för direkt solljus eller hög värme från en värmekälla, eftersom det kan leda till att temperaturen inuti apparaten blir så hög att den optiska pickupens livslängd förkortas.
• Undvik fuktiga eller dammiga platser och platser som utsätts för vibrationer från högtalarna. Placera aldrig apparaten på eller direkt ovanför en högtalare.
• Placera apparaten i horisontellt läge. Använd den aldrig stående på högkant eller på ett lutande underlag, eftersom det kan orsaka funktionsfel.
• Om apparaten placeras för nära en teve, en radio eller en videobandspelare, så kan det påverka ljudkvaliteten. Flytta i så fall apparaten bort från den aktuella störkällan.

10. Fuktbildning

Fuktbildning kan skada apparaten.

Läs noga följande information:

På samma sätt kan fukt bildas på den optiska pickuplinsen, en av de viktigaste delarna inuti apparaten.

- Fuktbildning kan uppstå i följande situationer:

– när apparaten flyttas från en kall till en varm plats,
- när ett värmeaggregat slås på eller när kall luft från en luftkonditionerare blåser på apparaten,
- på sommaren, när apparaten flyttas från ett luftkonditionerat rum till en varm och fuktig plats,
– när apparaten används på en fuktig plats.

- Använd inte apparaten, när det finns risk för att fuktbildning uppstår. Fuktbildning kan orsaka skador på skivor och vissa delar inuti apparaten. Om kondens uppstår, koppla ur nätkabeln och lämna enheten i rumstemperatur under två till tre timmar.

Apparaten innehåller ett halvledarlasersystem och är klassificerad som en laserprudukt av klass 1. Följ därför noga anvisningarna i denna bruksanvisning för att garantera korrekt användning. Kontakta återförsäljaren av apparaten i händelse av att något problem uppstår. Försök aldrig öppna höljet, eftersom det medför risk för farlig strålning från laserstrålen.

FÖRSIKTIGT!

SYNLIG OCH OSYNLIG LASERSTRÅLNING AV KLASS 1M NÄR DENNA DEL ÄR ÖPPEN. TITTA INTE DIREKT MOT STRÅLEN MED OPTISKA INSTRUMENT.

DENNA PRODUKT ANVÄNDER EN LASER. ANVÄNDNING AV REGLAGE, JUSTERINGAR ELLER UTFÖRANDE AV ÅTGÄRDER UTÖVER VAD SOM ANGES I DENNA BRUKSANVISNING KAN RESULTERA I FARLIG BESTRÅLNING.

Etiketten till höger sitter på apparatens baksida.

1. Denna apparat är en LASERPRODUKT KLASS 1 och har således en laser innanför höljet.
2. Förhindra att lasern blottas genom att aldrig öppna höljet. Överlåt reparationer och underhåll åt en fackman.

Försäkran om konformitet

Härmed deklarerar vi, under vårt fulla ansvar, att denna produkt efterlever standarderna:

-Säkerhet
-Begränsningar och metoder för
mätning av radiostörningskaraktäristika
-Begränsningar av emission av övertonsström
-Begränsning av spänningsändringar, spänningsfluktuationer och flimmer
-RoHS-direktivet, 2011/65/EU

WARNING

SVÄLJ INTE BATTERIET, RISK FÖR KEMISKA BRÄNNSKADOR

Fjärrkontrollen som medföljer denna produkt innehåller ett knappcellsbatteri. Om man sväljer knappcellsbatteriet, kan det orsaka allvarliga inre brännskador på bara 2 timmar och kan leda till döden.

Förvara nya och förbrukade batterier oåtkomligt för barn. Om batteriluckan inte stängs ordentligt, sluta använda produkten och hålla den borta från barn.

Om du tror att batterier kan ha svalts eller placeras i någon del av kroppen, uppsök omedelbart läkare.

WARNING:

Batteriet kan explodera om det förs in på fel sätt. Ersätt endast med samma eller motsvarande typ.

Innan du använder dina nya högtalare

• Placera högtalarna på stadiga, plana ytor. Att placera dem på ojämna eller instabila ytor där de kan välta och orsaka skada påverkar ljudkvaliteten.
• Förvara ej vatten eller andra vätskor i närheten av högtalarna. Om du spiller vätska över dem kan woofern och tweetern inuti skadas.
• Hantera ej högtalarna med våta eller fuktiga händer.

Försiktighetsåtgärder för högtalare

Högtalarna kan hantera specificerad ingångseffekt när de används för normal uppspelning av musik. Om de matas med någon av följande signaler, även om ingångseffekten ligger inom det specificerade värdet, kan överflödig ström gå ut i högtalarspolarna och orsaka brännskador eller skador på kablarna:

1. Bruset mellan stationerna från en oinställd FM-radio.
2. Ljudet från ett kassettband som snabbspolas.
3. Ljud i höga tonlägen som genereras av en oscillator, elektroniskt musikinstrument, och så vidare.
4. Förstärkaroscillation.
5. Vissa testtoner från CD-skivor för ljudtest och så vidare.
6. Smällar och klickningar när ljudkablar ansluts eller kopplas från (stäng alltid av din förstärkare innan du ansluter eller kopplar ifrån kablar).
7. Rundgång från mikrofon.

Högtalarna innehåller kraftfulla magneter. Förvara ej metallföremål, såsom skruvmejslar, i närheten av högtalarna, då dessa kan attraheras av magneten och orsaka skador på tweetermembranet.

Användning i närheten av TV eller dator

TV- och datorskärmar är magnetiskt känsliga enheter som kan få störningar i form av missfärgning eller bilddistorsion när konventionella högtalare placeras i närheten. För att förhindra detta är högtalarna försedda med intern magnetisk avskärmning. I vissa situationer kan dock missfärgning fortfarande förekomma. I sådant fall bör du stänga av din TV eller skärm och vänta 15 till 30 minuter innan du sätter igång den igen. Detta aktiverar vanligtvis funktionen för avmagnetisering som neutraliserar det magnetiska fältet och därmed avlägsnar eventuell missfärgning. Om problem med missfärgning kvarstår, prova att flytta högtalarna längre ifrån din TV eller skärm. Observera att missfärgning också kan orsakas av en magnet eller ett avmagnetiserande verktyg som placerats för nära din TV eller skärm.

Observera:

- Om högtalarna placeras i närheten av en TV eller skärm kan du på grund av de elektromagnetiska vågor som strömmar ur TV:n eller skärmen höra ljud från högtalarna även efter att du har stängt av förstärkaren. För att förhindra detta bör du rikta högtalarna från din TV eller skärm.

Kontrollera att du har följande komponenter:

Försäkra dig om att du använder en strömkabel som är kompatibel för ditt område.

(Typen av anslutning varierar från land till land.)

■Endast CS-255DAB

Högtalare medföljer endast med CS-255DAB.

Högtalare (D-T15)

Högtalarkablar

8 golvskydd

* I kataloger och på förpackningen anger bokstaven efter produktnamnet färgen. Specifikationer och funktioner är desamma oavsett färg.

Använd de medföljande golvskydden till högtalarna (endast CS-255DAB)

Du kan förbättra ljudkvaliteten genom att fästa de medföljande golvskydden på högtalarna för att höja upp dem och reducera kontaktytan. Golvskydden gör också högtalarna mer stabila och förhindrar att de glider omkring.

Användning av fjärrkontrollen

Avlägsna plastfilmen innan du använder fjärrkontrollen.

För att använda fjärrkontrollen, rikta den mot CD-receivernns fjärrsignalssensor, som visas nedan.

Byta batteri

Använd enbart batteri av samma typ (CR2025).

Kläm och drag för att lossa batteriluckans spärr. Du kan avlägsna batteriluckan med fingernaglarna i urtagen.

Observera:

• Om fjärrkontrollen inte fungerar pålitligt, bör du först försöka med nya batterier.
• Om fjärrkontrollen inte ska användas under en längre tid bör du ta ut batterierna för att undvika risken för batteriläckage och korrosion i batterifacket.
• Utgångna batterier bör avlägsnas så fort som möjligt för att undvika risken för batteriläckage och korrosion.

Varning:

- Inkorrekt byte av batteri kan orsaka explosion. Använd enbart batteri av motsvarande eller samma typ.

Allmänt

• CD tuner ljudsystem med inbyggd iPod ^ /iPhone ^ *1*2 docka
• Super Bass (S.Bass)-funktion för djupare basljud
• Tonkontroll för bas och diskant
  • Linjeingång för extern ljudkälla
• Uttag för hörlurar
• Dimbar display

Högtalare (endast CS-255DAB)

• Stilrent kabinett
  • 2-vägs basreflex

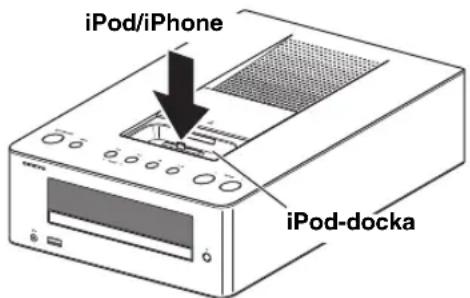

iPod

• iPod/iPhone digital direktanslutning *1
• Kontrollera din iPod/iPhone med fjärrkontrollen
• iPod-dockan fungerar med: iPod touch 5:e generation, iPod nano 7:e generation, iPhone 5
• USB fungerar med: iPod touch (1:a, 2:a, 3:e, 4:e och 5:e generation), iPod classic, iPod nano (2:a, 3:e, 4:e, 5:e, 6:e och 7:e generation), iPhone 5, iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone

Radio

• DAB/FM-tuner
• 40 FM, 40 DAB/DAB+ förvalsstationer

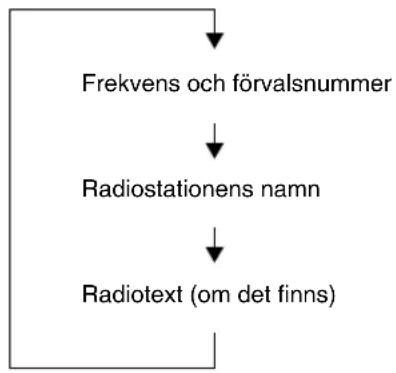

• RDS (Radio Data System)
- Funktion för automatisk FM-förinställning

CD-spelare

• Spela upp ljud-CD, MP3-CD (CD-R och CD-RW)
  • RANDOM uppspelningsläge
• 2-läges upprepningsfunktion (aktuellt spår eller alla spår)

USB-sticka

• MP3-uppspelning från USB-stickor

Timer och klocka

• Programmerbar timer
• Sovtimer
• Din iPod/iPhone alarmfunktion kan slå på CD-receivern och ställa in indatakällan till iPod/iPhone ^4

*1.

Made for

iPhone

iPhone, iPod, iPod classic, iPod nano, iPod shuffle och iPod touch är varumärken som tillhör Apple Inc., registrerade i USA och andra länder. Lightning™ är ett varumärke som tillhör Apple Inc. "Made for iPod" och "Made for iPhone" innebär att ett tillbehör har utformats särskilt för anslutning till respektive iPod eller iPhone, och att tillverkaren intygar att tillbehöret uppfyller Apples prestandastandarder. Apple är inte ansvarig för funktionen av denna enhet eller dess enlighet med säkerhet och lagstiftningsstandard. Observera att användandet av detta tillbehör med iPod eller iPhone kan påverka den trådlösa prestandan.

*2. Endast en iPod/iPhone med en Lightning-anslutning kan användas genom att ansluta den till Lightning-anslutningen på den övre panelen av CD-receivern.
*3. Tillgång till denna funktion beror på din iPod/iPhone-modell eller appar.

Att komma igång

Viktiga säkerhetsföreskrifter 2

Använd de medföljande golvskydden

till högtalarna (endast CS-255DAB) ......6

Användning av fjärrkontrollen 6

Byta batteri....6

Egenskaper 7

Innehåll....8

Lär känna CD-receivern 9

Topp- och frontpanelen....9

Display....10

Bakpanel....10

Fjärrkontroll....11

Information om skivor (ljud-CD och MP3)

och USB-stickor (MP3) 12

Anslutningar

Anslut en enhet för ljuduppspelning....15

Anslutning av nätkabeln....15

Grundläggande funktioner

Grundläggande funktioner ....16

Val av ingångskälla....16

Justera volymen....16

Tysta CD-receivern....16

Använda hörlurar 16

Justera bas och diskant....16

Använda Super Bass....16

Ändring av displayens ljusstyrka....16

Spela upp CD-skivor

Spela upp CD-skivor....17

Spela upp CD-skivor....17

Visa CD-information....17

Val av MP3-filer 18

Visa MP3-information 19

Slumpmässig uppspelning....19

Upprepad uppspelning....19

Spela upp från iPod/iPhone

Spela upp från iPod/iPhone....20

Uppspelning av en iPod/iPhone via ipod-dockan ....20

Uppspelning av en iPod/iPhone via USB....20

Styra din iPod/iPhone 21

Navigera i iPod-menyerna med fjärrkontrollen.....21

Lyssna på radio

Lyssna på radio 22

Inställning av FM-stationer....22

Lyssna på digitalradio (DAB) 22

Automatisk förinställning av FM-stationer (Auto Preset) 23

Manuell förinställning av DAB/FM-stationer......24

Val av förvalsstationer....24

Radera förval 24

RDS-mottagning 24

Spela upp från USB-minne

Spela upp från USB-minne 25

Inställning av CD-Receiver

Inställning av CD-Receiver 25

Ställa klockan....25

Inställning av Auto standby (ASb)....25

Använda timern

Använda timern....26

Programmera timern 26

Sätta igång/stänga av timern 27

Användning av insomningstimern 27

Timeruppspelning via alarmuppspelningsfunktionen på din iPod......27

Diverse

Felsökning 28

Specifikationer 32

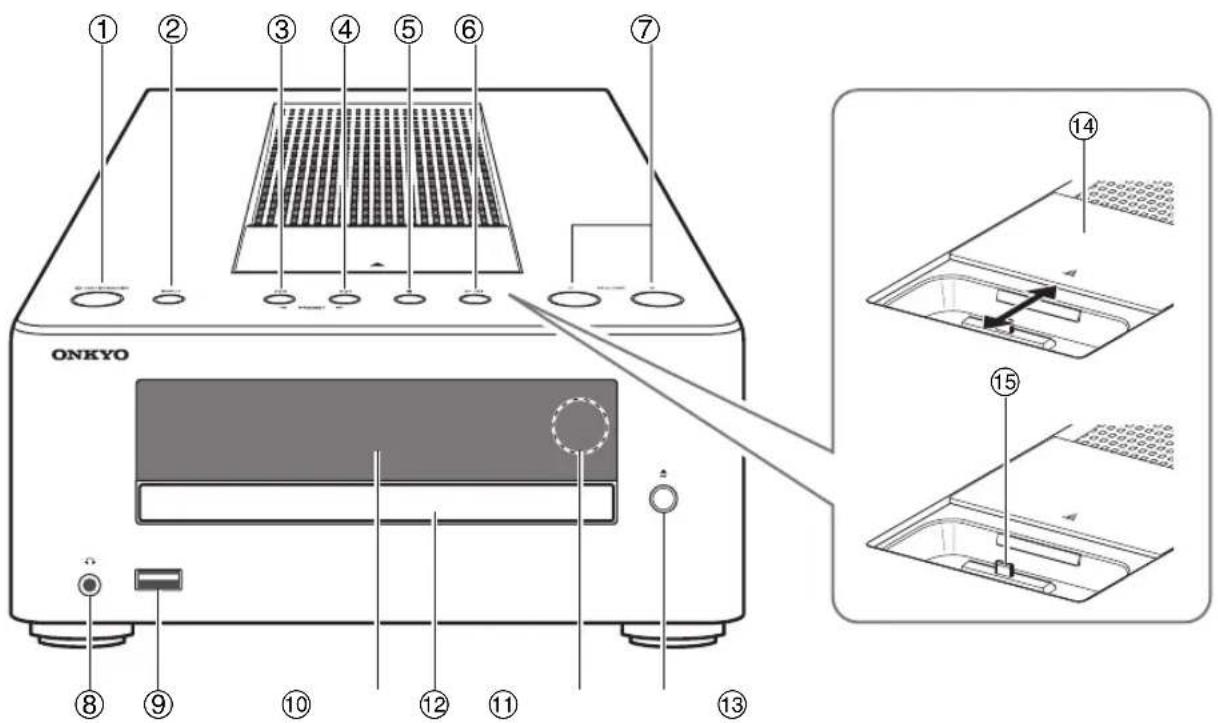

Topp- och frontpanelen

Se sidorna inom parentes för vidare information.

① ON/STANDBY-knapp (16, 26, 27, 28)
② INPUT-knapp (16, 20, 22, 23, 24, 25)
③ Föregående [1◄◄]/[◄ PRESET]-knapp (17, 21, 24)
④ Nästa [▶▶I]/[PRESET ▶]-knapp (17, 21, 24)
⑤ Stopp [■]-knapp (17, 21, 28)
⑥ Uppspelning/Paus [▶/■]-knapp (17, 18, 19, 20, 21, 25)
⑦ VOLUME [-]/[+] - knappar (16, 21)

⑧ Uttag för hörlurar [∩] (16)
⑨ USB-port (20, 25)
⑩ Display (10)
⑪ Skivfack (17)
⑫ Fjärrsignalssensor (6)
⑬ Öppna/Stäng [▲]-knapp (17)
⑭ Dockningsskydd (20)
⑮ iPod/iPhone-docka (20)

Display

② Uppspelning ▶/Paus II-indikatorer

③ USB-indikator

④ FOLDER-indikator

⑤ DAB-indikator

⑥ S.BASS-indikator

⑦ MUTING-indikator

⑧ Inidikatorer för uppspelningsläge

⑨ TIMER-indikatorer

⑩ Tuningindikatorer

⑪ RDS-indikator

⑫ FILE-indikator

⑬ TRACK-indikator

⑭ Meddelandefält

⑮ DISC, TOTAL och REMAIN-indikatorer

Bakpanel

① DAB/FM ANTENNA-uttag

② LINE IN-uttag

③ SPEAKERS-utgångar

④ AC INLET

Se sidorna 13 till 15 för information om anslutningar.

Fjärrkontroll

Se sidorna inom parentes för vidare information.

① CLOCK CALL-knapp (25)
② MUTING-knapp (16)
③ TIMER-knapp (25, 26, 27)
④ Källväljare (16, 20, 22, 23, 24, 25)
⑤ Stopp [■] (17, 21),

Uppspelning/Paus [▶/■]

Information om skivor (ljud-CD och MP3) och USB-stickor (MP3)

Försiktighetsåtgärder för uppspelning

CD-skivor med följande logga på etikettytan kan användas.

Använd ej skivor som är designade för andra användningsområden än ljud, t.ex. CD-ROM för datoranvändning. Onormala ljud kan skada CD-receiver.

* CD-receiver stödjer CD-R och CD-RW-skivor.

Observera att vissa skivor ej kan spelas upp på grund av skivans karaktär, repor, smuts eller inspelningens skick. En skiva som spelats in med en recorder för ljud-CD kan ej spelas upp förrän den finaliserats.

Använd aldrig skivor med en annorlunda form (såsom hjärtformade eller oktagoner). Denna typ av skiva kan fastna och skada CD-receiver.

Uppspelning av CD-skivor med kopieringsskydd

Vissa ljud-CD med kopieringsskydd överensstämmer ej med officiella CD-standarder. Dessa specialskivor kan ej spelas med CD-receiver.

Uppspelning av MP3-skivor

MP3-filer som spelats in på en CD-R/CD-RW kan spelas upp med CD-receiver.

• Använd skivor som spelats in med filsystemet ISO 9660 Level 2. (Det stödda katalogdjupet är åtta nivåer, samma som ISO 9660 Level 1).
• Skivor som spelats in med hierarkiskt filsystem (HFS) kan ej spelas.
• Skivor måste vara stängda (finaliserade).
• Endast MP3-filer med tillägget ".MP3" eller ".mp3" stöds.
• Filer som spelas in med MPEG1 ljudlager 3 med samplingsfrekvens 32/44,1/48 kHz och konstant bitrate (CBR) på 32–320 kbps stöds.
• Max 299 mappar kan läsas på en CD-skiva. Max 648 filer kan läsas i en separat mapp.

Uppspelning från USB-sticka

MP3-filer som lagrats på ett USB-minne kan spelas upp med CD-receiver.

• USB-minnen formaterade i FAT16 eller FAT32 stöds.
• Endast MP3-filer med tillägget ".MP3" eller ".mp3" stöds.
• Filer som spelas in med MPEG1 ljudlager 3 med samplingsfrekvens 32/44,1/48 kHz och konstant bitrate (CBR) på 32–320 kbps stöds.
• Max 299 mappar kan läsas på ett USB-minne. Max 648 filer kan läsas i en separat mapp.

Observera:

• I vissa fall kan skivor som spelats in med en recorder eller dator inte spelas upp. (Orsak: skivans karaktär, skadad eller smutsig skiva, damm på spelarens lins, kondens m.m.)
• Om en skiva inspelad på dator inte kan spelas kan detta bero på programinställningar eller miljö. Spela in skivan med korrekt formatering. (Kontakta programmets tillverkare för information.)
• Om skivan inte spelas upp korrekt kan detta bero på otillräckligt lagringsutrymme på skivan.

Hantera skivor

Håll skivor i kanten, eller i mitthålet och kanten. Undvik att röra vid uppspelningsytan (ytan utan tryck på).

Etikettyta (yta med tryck)

Uppspelningsyta

Fäst ej papper eller klistermärken eller skriv på skivans uppspelnings- eller etikettyta. Var försiktig så att du inte repar eller skadar skivan.

Försiktighetsåtgärder för hyrskivor

Använd ej skivor med rester av cellofantejp, hyrskivor med etiketter som börjat lossna eller skivor med utsmyckande etiketter. Dessa typer av skivor kan fastna i CD-receiver, eller skada CD-receiver.

Försiktighetsåtgärder för skivor med datorutskrivna etiketter

Låt ej en CD-R/CD-RW med datorutskriven etikett ligga i CD-receiver en längre tid. Skivan kan fastna i CD-receiver, eller skada CD-receiver.

Ta ut skivan ur CD-receiver när den inte spelas och förvara i ett fodral. En nyutskriven etikett fastnar lätt och bör därför ej spelas omedelbart.

Skötselråd för skivor

Om skivan är smutsig kan CD-receiver ha svårt att läsa signalerna och ljudkvaliteten försämras. Torka försiktigt bort fingeravtryck och damm med en mjuk trasa. Torka med lätt hand från mitten och ut.

För att avlägsna envisa smutsfläckar eller damm kan du torka skivan med en mjuk, fuktad trasa och sedan torka av den med en torr trasa. Använd ej rengöringsvätska för vinylskivor eller antistatiska medel m.m.

Använd aldrig flyktiga kemikalier såsom tvättbensin eller thinner då dessa kan tränga in i skivans yta.

Anslutning av högtalare

Höger högtalare Vänster högtalare

• Anslut den högra högtalaren till CD-receiverns högra (R) SPEAKERS-utgångar. Anslut den vänstra högtalaren till de vänstra (L) SPEAKERS-utgångarna.

• Se noga till att högtalarpolerna ansluts rätt. Anslut alltid en positiv pol (+) till en positiv pol (+), och en negativ pol (−) till en negativ pol (−). Om anslutningen kastas om kommer ljudet att vara ur fas och låta onaturligt.

• Använd trådarna med röd linje för att koppla samman de positiva (+) utgångarna.

• Anslut ej något annat än de medföljande högtalarna (D-T15). Vi ansvarar ej för tekniska fel eller dåliga resultat om denna CD-receiver används med andra högtalare. (endast CS-255DAB)
• Du kan ansluta högtalare med en impedans på mellan 6 och 16 ohm. (endast CR-255DAB)

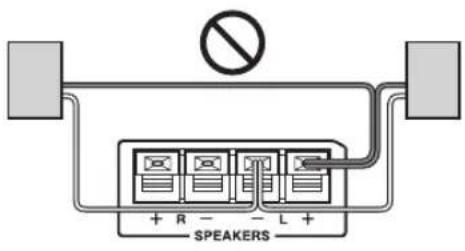

• Koppla ej båda högtalarkablarna till samma L- eller R- utgångar. Anslut ej fler än två högtalarutgångar till varje högtalare.

• Var noga med att inte kortsluta plus- och minusledarna.
  Detta kan orsaka skador på CD-receivern och/eller högtalarna.

Detta avsnitt beskriver hur du ansluter den medföljande FM-antennen för inomhusbruk.

CD-receivern kan inte ta emot någon radiosignal om ingen antenn är ansluten. För att använda radiomottagaren måste du alltså ansluta en antenn.

Observera:

- När din CD-receiver är redo att användas behöver du ställa in en radiostation och rikta antennen för att uppnå bästa möjliga mottagning.

Om du redan har anslutit en FM-antenn måste denna kopplas ur.

Eftersom DAB-antenn inte medföljer med denna produkt måste du köpa till en kommersiellt tillgänglig DAB-antenn.

Observera:

- När du köper en DAB-antenn bör du välja en som passar för DAB/FM-uttaget på CD-receiverns bakpanel.

Ansluta en utomhus FM-antenn

Om du inte får bra mottagning med den medföljande FM-antennen för inomhusbruk ska du prova en kommersiellt tillgänglig FM-antenn för utomhusbruk istället.

- Utomhus FM-antenner fungerar bäst utomhus, men de kan ge användbara resultat när de installeras på vinden.

- För bästa resultat ska utomhus FM-antennen installeras på avständ från höga byggnader, helst med fri sikt till din lokala FM-sändare.

- Utomhusantenner ska placeras på avständ från möjliga störningskällor, t.ex. neonskyltar, tungt trafikerade vägar, o.s.v.

- Av säkerhetsskäl bör utomhusantennen placeras på avständ från elledningar och annan starkströmsutrustning.

- Utomhusantennen måste jordas i enlighet med lokala bestämmelser för att förhindra risken för elchock.

■Använda ett TV/FM-splitter

Det är bäst att inte använda samma antenn för både FM- och TV-mottagning eftersom det kan leda till störningar. Om du ändå måste använda samma antenn ska du använda ett TV/FM-splitter, enligt bilden.

Om anslutningar

• Läs bruksanvisningarna till dina andra komponenter innan du kopplar in dem.
• Anslut inte nätkabeln förrän alla ljud- och videoanslutningar är klara och har kontrollerats.

Skjut in kontakterna så långt som möjligt för korrekt anslutning (lösa anslutningar kan orsaka brus eller funktionsfel).

Observera:

- Placera inget ovanpå CD-receivern då detta kan hindra ventileringen.

Anslut en enhet för ljuduppspelning

Använd lämplig kabel för att ansluta CD-receiverns LINE IN-uttag till OUTPUT (PLAY)-uttagen på din kassettbandspelare, TV eller annan enhet för ljuduppspelning.

Anslutning av nätkabeln

Koppla CD-receiverns nätkabel till lämpligt vägguttag.

Observera:

• Använd endast den medföljande nätkabeln.
• Koppla ej den medföljande nätkabeln till annan enhet. Detta kan orsaka tekniska fel eller olyckor.
• Koppla ej ur nätkabeln från AC INLET medan den fortfarande är ansluten till eluttaget. Du kan riskera elektrisk stöt om du skulle råka nudda vid nätkabelns inre kontakter.
• Anslut alla högtalare och AV-komponenter innan nätsladden ansluts.
• Inkoppling av CD-receivern kan orsaka en tillfällig strömrusning som kan påverka andra elkomponenter anslutna till samma krets. Anslut mottagaren till ett annat vägguttag om detta orsakar problem.
• Koppla in nätkabeln i ett lättåtkomligt nätuttag så att du enkelt kan dra ur sladden vid behov.

Detta avsnitt beskriver hur man använder fjärrkontrollen, om inget annat anges.

Slå på CD-receivern

Tryck in knappen På/Standby [∅].

CD-receivern slås på och displayen tänds.

Tryck på knappen På/Standby [∅] igen för att ställa CD-receivern till Standby.

Man kan även använda [∅ ON/STANDBY]-knappen på CD-receivern.

Vid användning av din iPod/iPhone ansluten till iPod-docka och/eller CD-receiver med en USB-kabel,

kommer din iPod/iPhone laddas även om CD-receiver är på standby-läge och "Charging" visas på displayen i CD-receiver.

Tips:

- För mer information om inställningar för energiförbrukning, se "Inställning av Auto standby (ASb)" (se sid. 25).

Val av ingångskälla

Du kan välja mellan CD, iPod/USB, FM, DAB eller LINE, som kan vara en extern komponent.

Använd fjärrkontrollens källväljare för val av ingångskälla. På CD-receivern trycker du flera gånger på [INPUT]-knappen.

Ingångskällorna väljs i följande ordning.

Du kan även använda CD-receiverns VOLUME [-]/[+]-knappar.

Tysta CD-receivern

CD-receivern kan tillfälligt försättas i ljudlöst läge.

Tryck på [MUTING]-knappen.

CD-receivern försätts i ljudlöst läge.

"Muting" visas på displayen i några sekunder. MUTING-indikatorn blinkar när CD-receivern är försatt i ljudlöst läge.

Observera:

- Slå på ljudet igen genom att trycka på [MUTING]-knappen igen, eller justera volymen.

- Ljudet slås automatiskt på igen när CD-receivern ställs in på standby.

Använda hörlurar

Du kan ansluta ett par stereohörlurar (ø3,5 mm telefonkontakt) till CD-receivers hörlurar [∅] uttag för enskild lyssning.

Observera:

• Sänk alltid volymen innan du ansluter hörlurarna.
• När hörlurarnas kontakt skjuts in uttaget [ ] kopplas högtalarna från.

Justera bas och diskant

Tryck på [BASS] eller [TREBLE]-knappen och använd sedan pil [▲]/[▼] knapparna för att justera antingen bas eller diskant.

Standardinställningen är "0". Du kan justera bas och diskant mellan -5 och +5.

När du justerar bas eller diskant, kan du trycka på [CLEAR]-knappen för att återställa inställningen till "0".

Observera:

- Om du inte trycker på någon knapp inom 5 sekunder så visas den tidigare displayen automatiskt.

Använda Super Bass

För att sätta igång Super Bass, tryck på [S.BASS]-knappen.

Inställningen alternerar mellan S.Bass Off, S.Bass 1 samt S.Bass 2 varje gång du trycker på knappen.

För att stänga av Super Bass, tryck flera gånger på [S.BASS]-knappen tills "S.Bass Off" visas.

Standardinställningen är "Off".

Observera:

- Om du inte trycker på någon knapp inom 5 sekunder så visas den tidigare displayen automatiskt.

Ändring av displayens ljusstyrka

Du kan justera ljustyrkan på displayen.

Tryck upprepade gånger på knappen [DIMMER] för att välja: dämpad eller normal ljusstyrka.

Detta avsnitt beskriver hur man använder fjärrkontrollen, om inget annat anges.

Spela upp CD-skivor

1 Tryck på CD-receiverns [▲]-knapp för att öppna skivfacket.

Tips:

- Om du trycker in [▲]-knappen när CD-receivern är i standbyläge slås CD-receivern på och skivfacket öppnas.

2 Lägg skivan i facet med etikettsidan upp. Lägg 8 cm-cd i fackets mitt.

3 Tryck på CD-receiverns [▶/■]-knapp för att starta uppspelningen.

Du kan också trycka på fjärrkontrollens [▶/■]knapp.

Skivfacket stängs och uppspelningen påbörjas.

Indikatorn "▶" visas.

För att stoppa uppspelning:

För att pausa uppspelning:

Tryck in [▶/■] -knappen. Pausindikatorn "■" visas. För att återuppta uppspelning, tryck in [▶/■] -knappen igen.

För att snabbspola framåt eller bakåt:

Under uppspelning så håller man in Fast Forward [▶▶] -knappen för att snabbspola framåt eller Fast Reverse [◀◀] -knappen för att snabbspola bakåt.

För att ta ut CD-skivan:

Tryck på CD-receiverns [▲]-knapp för att öppna skivfacket.

■Information som visas när uppspelningen är stoppad:

• Audio CD


Välja spår

För att återgå till början av det spår som spelas, tryck in Föregående [1◄◄►]-knappen.

Tryck flera gånger på Föregående [l◄◄] -knappen för att välja tidigare spår.

Tryck flera gånger på Nästa [▶▶▶] -knappen för att välja senare spår.

Visa CD-information

Under uppspelning eller när uppspelningen pausas så trycker man upprepade gånger på [DISPLAY]-knappen för att visa följande CD-information.

- Förfluten tid

- "REMAIN"

Lyser när återstående spårtid visas.

• " TOTAL REMAIN "

Lyser när skivans återstående speltid visas.

• T y p a v C D

Val av MP3-filer

Filerna på en MP3 CD finns antingen i skivans rotmapp eller i en undermapp.

En mapp kan innehålla fler mappar, med andra mappar i dessa i en hierarkisk struktur som visas i följande illustration.

Maximalt 648 filer och mappar (totalt) kan visas i en mapp. Filer och mappar listas i alfabetisk ordning utan åtskillnad.

Om du inte väljer en specifik MP3-fil eller mapp för uppspelning kommer alla MP3-filer att spelas upp i numerisk ordning från fil #1.

Om du har ställt in slumpmässig uppspelning kommer filerna ej att spelas i den numeriska ordningen ovan. Om du vill att filerna spelas i den numeriska ordningen ovan måste du stoppa den slumpmässiga uppspelningen (se sid. 19).

1 När uppspelningen har stoppats, tryck in [MODE]-knappen.

"FOLDER" tänds och namnet på den första mappen visas.

2 Använd pilknapparna [▲]/[▼] för att välja en mapp.

Tryck på [ENTER]-knappen eller [▶]-knappen för att gå in i mappen. Upprepa detta för att välja önskad mapp. När meddelandet ” ” visas kan du trycka [ENTER] för att återgå till mappen på den övre nivån.

3 Använd pilknapparna [▲]/[▼] för att välja MP3-filerna i mappen.

Namnet på MP3-filen i mappen visas. För att välja en annan mapp, tryck på [◀]/[▶]-knappen, använd sedan [▲]/[▼]-knapparna för att välja önskad mapp, och tryck slutligen på [ENTER]-knappen. Använd [▲]/[▼]-knapparna för att välja önskad fil.

4 För att starta uppspelning, tryck in [ENTER]-knappen eller Uppspelning/Paus [▶/■]-knappen.

Uppspelning startar från vald fil och fortsätter tills alla MP3-filer har spelats upp. För att välja en MP3-fil i en annan mapp under uppspelning, tryck in [MODE]-knappen och välj mapp med hjälp av pilknapparna [◀]/[▶]/[▲]/[▼]. Tryck därefter på [ENTER]-knappen. Använd så pilknapparna [▲]/[▼] för att välja MP3-filerna i den mappen.

■Pausa uppspelning

För att pausa uppspelning, tryck in Uppspelning/Paus [▶/■]-knappen.

För att återuppta uppspelningen, tryck en gång till på samma knapp.

■Välja en mapp på högre eller lägre nivå

Tryck på [◀]-knappen för att välja en mapp på en högre nivå, eller på [▶]-knappen för att välja en mapp på en lägre nivå.

■Återgå till rotmappen

Tryck på [MODE]-knappen, och sedan på [MENU]-knappen.

Visa MP3-information

Du kan byta visning genom att trycka på fjärrkontrollens [DISPLAY]-knapp.

1 Under uppspelning, tryck upprepade gånger på [DISPLAY]-knappen för att visa följande MP3-information.

Informationen visas i följande ordning.

Elapsed time: Hur lång tid den aktuella MP3-filen har spelats (förvald display).

Remain time: Hur lång tid som återstår av den aktuella MP3-filen.

File name: Namnet på den aktuella MP3-filen.

Folder name: Namnet på den aktuella mappen.

Sampling rate and bit rate: Den aktuella MP3-filens samplingshastighet och bithastighet.

Volume label: Den aktuella skivans titel.

Observera:

• Denna enhet kan endast visa enbits alfanumeriska tecken.
• Ett mappnamn, filnamn eller volymetikett som innehåller andra tecken än enbits alfanumeriska tecken kan förvanskas.

Slumpmässig uppspelning

I det slumpmässiga uppspeinningsläget spelas alla spår på skivan i slumpmässig ordning.

Den slumpmässiga uppspelningen kan också användas tillsammans med upprepad uppspelning.

Observera:

• Med MP3-filer kan det hända att samma låt spelas.
  Slumpmässig uppspelning kan ställas in när indatakällan står på CD eller USB.

1 Tryck in [SHUFFLE]-knappen tills RANDOM-indikatorn visas.

2 För att starta slumpmässig uppspelning, tryck in Uppspelning/Paus [▶/■]-knappen.

■Stänga av slumpmässig uppspelning

För att stänga av slumpmässig uppspelning, tryck in [SHUFFLE] eller [CLEAR]-knappen.

När du spelar upp en CD kommer slumpmässig uppspelning automatiskt slås av när CD-skivan tas ut.

Upprepad uppspelning

Med upprepad uppspelning kan du spela upp en hel CD-skiva upprepade gånger eller upprepa ett spår flera gånger.

Den upprepade uppspelningen kan också användas tillsammans med slumpmässig uppspelning.

1 Tryck in [REPEAT]-knappen flera gånger tills REPEAT eller REPEAT 1 visas.

"REPEAT" upprepar alla spår.

"REPEAT 1" upprepar spåret som för tillfället spelas eller det valda spåret.

Observera:

- Om REPEAT 1 är valt kommer denna inställning slås av om [SHUFFLE]-knappen trycks in. Detta startar slumpmässig uppspelning.

■Stänga av upprepad uppspelning

För att stänga av upprepad uppspelning trycker du in [REPEAT]-knappen flera gånger tills varken REPEAT- eller REPEAT 1-indikatorn visas.

När du spelar upp en CD kommer upprepad uppspelning automatiskt slås av när CD-skivan tas ut.

Detta avsnitt beskriver hur man använder fjärrkontrollen, om inget annat anges.

• Innan du använder iPod/iPhone med CD-receivern bör du uppdatera din iPod/iPhone med den senaste mjukvaran tillgänglig från Apples hemsida.
• Om du pausar din iPod/iPhone när du använder den för sig själv kommer den efter ett tag att övergå i viloläge. Om du ansluter den till CD-receiver i det här läget måste du vänta en stund innan din iPod/iPhone är klar för användning.
• Ta alltid ur din iPod/iPhone ur dockan innan du flyttar CD-receivern.
• Det kan hända att vissa funktioner inte fungerar som förväntat beroende på vilken iPod/iPhone du har eller vilket slags innehåll du spelar upp.

Uppspelning av en iPod/iPhone via ipod-dockan

Tryck försiktigt ner och öppna dockningsskyddet på CD-receivern.

iPod-dockan fungerar med:

iPod touch 5:e generation, iPod nano 7:e generation, iPhone 5

1 Tryck på knappen [iPod].

Alternativt kan du använda CD-receiverns [INPUT]-knapp.

Observera:

• Även om ett USB-minne är anslutet till USB-porten kommer indatakällan iPod/iPhone att väljas om en iPod/iPhone är ansluten till iPod-dockan.
• Även om en iPod/iPhone är ansluten till USB-porten med en USB-kabel, kommer ingångssignalerna från iPod/iPhone som är ansluten till iPod-dockan för iPod att väljas.

2 Sätt i din iPod/iPhone i CD-receiverns iPod-docka.

Medan innehållet läses på din iPod/iPhone kommer meddelandet "Connecting" att visas på CD-receiverns display.

"DOCK" visas på CD-receivern display. Om din iPod/iPhone inte är ansluten korrekt så visas "No Device".

Observera:

• För att förhindra skador på Lightning-anslutningen, vrid inte och tvinga inte heller in din iPod/iPhone i dockan, och var försiktig så att du inte vickar på din iPod/iPhone medan du sätter i den.
• Använd ej några iPod/iPhone-tillbehör såsom FM-sändare och mikrofoner, då dessa kan orsaka tekniska fel.
• Om du använder ett skal till din iPod/iPhone bör du alltid avlägsna detta innan du sätter i den. Annars kanske den inte ansluter korrekt och tekniskt fel kan uppstå.
• Stäng alltid dockningsskyddet efter att du avlägsnat din iPod/iPhone från iPod-dockan.

3 Tryck in Uppspelning/Paus [▶/■]-knappen.

Uppspelning påbörjas.

Uppspelning av en iPod/iPhone via USB

USB fungerar med:

iPod touch (1:a, 2:a, 3:e, 4:e och 5:e generation), iPod classic, iPod nano (2:a, 3:e, 4:e, 5:e, 6:e och 7:e generation), iPhone 5, iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone

När en iPod/iPhone är ansluten till iPod-docka, koppla då från iPod/iPhone från iPod-docka.

Observera:

- När du ansluter en iPod/iPhone till iPod-dockan och till USB-porten kommer iPod/iPhone som är ansluten till dockan för iPod att väljas i första hand och iPod/iPhone som är ansluten till USB-porten via USB-kabeln kan inte spelas upp.

1 Tryck på knappen [iPod].

Alternativt kan du använda CD-receiverns [INPUT]-knapp.

2 Anslut USB-kabeln som medföljer iPod/ iPhone till USB-porten på framsidan av CD-receivern.

Medan innehållet läses på din iPod/iPhone kommer meddelandet "Connecting" att visas på CD-receiverns display.

" iPod" visas på CD-receivern display. Om din iPod/iPhone inte är ansluten korrekt så visas "No Device".

Tips:

- När du ansluter din iPod/iPhone med en USB-kabel rekommenderar vi att du använder en kabel från Apple Inc.

3 Tryck in Uppspelning/Paus [▶/■]-knappen.

Uppspelning påbörjas.

För att pausa uppspelning, tryck in Uppspelning/Paus

[▶/■] - knappen.

För att återuppta uppspelning, tryck in Uppspelning/Paus [▶/■]-knappen igen. Du kan även pausa uppspelningen genom att trycka in [■]-knappen.

■Välja spår

För att återgå till början av det spår som spelas, tryck in Föregående [1◄◄►]-knappen.

Tryck flera gånger på Föregående [l◄◄►]-knappen för att välja tidigare spår.

Tryck flera gånger på Nästa [▶▶▶] -knappen för att välja senare spår.

■Att snabbspola framåt eller bakåt

Under uppspelning så håller man in Fast Forward [▶▶] -knappen för att snabbspola framåt eller Fast Reverse [◀◀] -knappen för att snabbspola bakåt.

■Slumpmässig uppspelning

Tryck upprepade gånger på [SHUFFLE]-knappen för att skifta funktioner för slumpmässig upspelning på din iPod/iPhone.

■Repetera uppspelning

Tryck upprepade gånger på [REPEAT]-knappen för att skifta funktioner för upprepad uppspelning på din iPod/iPhone.

■Att välja spellista

Tryck på [PLAYLIST▲]/[PLAYLIST▼]-knappen för att välja spellistan.

Navigera i iPod-menyerna med fjärrkontrollen

1 Tryck på fjärrkontrollens [MENU]-knapp för att visa iPod-menyn.

2 Använd fjärrkontrollens pilknappar [▲]/[▼]/[◀]/[▶] för att välja ett alternativ på menyn och tryck sedan på [ENTER]-knappen.

Observera:

• Ljudnivån justeras med VOLUME [-J/[^+] -knapparna på CD-receivern eller fjärrkontrollen. Att justera volymen på din iPod/iPhone har ingen effekt.
• Beroende på vilken iPod/iPhone-modell du har kanske en del knappar inte fungerar som väntat.

Detta avsnitt beskriver hur man använder fjärrkontrollen, om inget annat anges.

Inställning av FM-stationer

När en station är inställd visas indikatorn Tuned (▶) Näsen stereo FM-signal tas in visas också FM ST-indikatorn.

[MODE]-knappen används för att välja Auto eller Mono-läge. I Auto-läget spelas stationen automatiskt upp i antingen stereo eller mono beroende på den signal som tas emot. I Mono-läge spelas stationen alltid upp i mono.

1 Tryck upprepade gånger på [TUNER]-knappen för att välja "FM".

Alternativt kan du använda CD-receiverns [INPUT]-knapp.

2 Använd [◀TUNING]/[TUNING▶]-knapparna för att ställa in en station.

Varje gång du trycker på TUNING-knappen ändras frekvensen med 0,05 MHz för FM. Om du trycker in och håller inne TUNING fortsätter frekvensen att ändras tills du släpper knappen. Tuning stannar automatiskt när en frekvens på vilken en radiostation sänder hittas. Om du vill avbryta processen trycker du på [CLEAR]-knappen.

Inställning av svaga FM-stereostationer

Om signalen från en FM-stereostation är svag kan det vara omöjligt att erhålla bra mottagning. Om så är fallet kan du trycka på [MODE]-knappen för att byta till Mono-läge och lyssna i mono.

Lyssna på digitalradio (DAB)

1 Tryck upprepade gånger på [TUNER]-knappen för att välja "DAB".

Alternativt kan du använda CD-receiverns [INPUT]-knapp.

När du får in en DAB-station visas Tuned (▶) indikatorn och DAB-indikatorn.

Första gången du ställer in DAB

Första gången du väljer DAB scannar Auto Tuningfunktionen automatiskt DAB Band III (5A–13F) efter tillgängliga multiplexer (dvs stationer) i ditt område. När scanningprocessen är avslutad spelas den första stationen som hittades upp.

Manuell scanning

Om det tillkommer en ny DAB-station i ditt område, eller du flyttar till ett nytt område, kan du köra Auto Tuning-funktionen manuellt.

Observera:

- När du scannar på nytt efter DAB-stationer kommer tidigare sparade stationer att raderas.

1 Tryck på [MENU]-knappen.
2 Använd pilknapparna [▲]/[▼] för att välja "Scan?" och tryck sedan på [ENTER]-knappen.
3 Använd pilknapparna [▲]/[▼] för att välja "World" och tryck sedan på [ENTER]-knappen för att starta Auto Tuning.

Om ingen station hittas visas "No Station" på displayen.

1 Använd [◀TUNING]/[TUNING▶]-knapparna för att ställa in en DAB-station.

Visa information för DAB-radio

Tryck upprepade gånger på fjärrkontrollens [DISPLAY]-knapp för att visa mer information om den valda DAB-stationen.

När en station som sänder ut DLS-textdata är vald rullar texten förbi på displayen.

2. Programtyp

3. Bit Rate och Audio Mode

Visar stationens bithastighet och läge (stereo, mono eller joint stereo). t.ex. "64kbps Mono"

4. Signal Quality

Visar signalkvaliteten. t.ex. "Quality: 86%" 0–59: Dålig mottagning 60–79: Bra mottagning 80–100: Utmärkt mottagning

5. Multiplex Name

Visar namnet på den valda multiplexen. t.ex. "DAB"

6. Multiplex Number och Frequency

Visar nummer och frekvens för den valda multiplexen. t.ex. "12B 225.6MHz"

DAB-inställningar

Använd följande funktioner och inställningar för att ställa in digitalradio (DAB).

2 Använd pilknapparna [▲]/[▼] för att välja det alternativ du vill ställa in och tryck sedan på [ENTER]-knappen.

De olika alternativen beskrivs nedan.

■Scan?

Ställer in vilka DAB-band som scannas av Auto Tuningfunktionen (se sid. 22).

World (förvald): Band III (5A–13F).

UK: Band III (10A–13F).

Observera:

- I Storbritannien sök DAB-bandet för "UK".

■DRC?

Med DRC (Dynamic Range Control)-inställningen kan du minska digitalradions dynamiska omfång så att du kan höra tystare partier även när du lyssnar på låg volym-idealiskt när du vill lyssna på radio sent på kvällen utan att störa någon annan.

Använd pilknapparna [▲]/[▼] för att välja något av följande alternativ och tryck sedan på [ENTER]-knappen.

0 (förvald): DRC av.

1: Stor minskning av det dynamiska omfånget.

1/2: Liten minskning av det dynamiska omfånget.

Läge för DAB Tuning

1 Tryck på [MODE]-knappen.

2 Alternativen visas i "Alphabet"→"Multiplex"→"Active ST" ordning efterhand som du trycker på [MODE]-knappen.

3 Tryck på [ENTER]-knappen.

"Complete" visas.

Med denna inställning kan du ordna tillgängliga stationer alfabetiskt, efter multiplex eller efter aktiva stationer.

Alphabet (förvald): Visar stationerna i alfabetisk ordning.

Multiplex: Visar stationerna i multiplex-ordning.

Active ST: Visar aktiva stationer.

Tillgängliga stationer visas högst i listan. Stationer med sämre mottagning visas längst ner.

Automatisk förinställning av FM-stationer (Auto Preset)

Med Auto Preset-funktionen kan du automatiskt ställa in alla tillgängliga FM-stationer i det område du befinner dig i. Förinställningar gör det enkelt att välja dina favoritstationer och undvika att behöva ställa in radion manuellt varje gång du byter station.

Alternativt finns också en Manual Preset-funktion som låter dig lagra manuellt förinställda FM-stationer (se sid. 24).

Varning för Auto Preset!

Tänk på att alla existerande förinställningar raderas när du använder Auto Preset-funktionen.

1 Tryck upprepade gånger på [TUNER]-knappen för att välja "FM".

Alternativt kan du använda CD-receiverns [INPUT]-knapp.

Försäkra dig om att FM-antennen är riktad för bästa möjliga mottagning.

2 Tryck på [PRESET MEMORY]-knappen.

"Auto Preset?" visas på displayen.

3 Tryck på [ENTER] för att starta Auto Presetfunktionen.

Upp till 40 stationer kan sparas och lagras i frekvensordning.

Om du vill avbryta Auto Preset-sökningen trycker du på [CLEAR]-knappen.

Observera:

- Beroende på var du befinner dig kan en förinställning sparas utan någon sändning. När du spelar upp den hörs endast brus. Om så är fallet kan du radera förinställningen (se sid. 24).

Manuell förinställning av DAB/FM-stationer

Med Preset Write-funktionen kan du manuellt ställa in individuella DAB eller FM-radiostationer.

Förinställningar gör det enkelt att välja dina favoritstationer och undvika att behöva ställa in radion manuellt varje gång du byter station.

FM-stationer kan även ställas in automatiskt (se sid. 23).

Om förinställningarna

Du kan spara upp till 40 DAB och 40 FM-stationer som förval.

1 Ställ in den station du vill lagra som förvalsstation (se sid. 22).

2 Tryck och håll in [PRESET MEMORY]-knappen tills det förinställda numret blinkar (ca 3 sekunder).

När förvalsstationen har sparats övergår det blinkande förvalsnumret till stadigt lysande.

Förvalsnummer sparas automatiskt från lägsta oanvända nummer.

Om alla 40 DAB eller 40 FM förval har använts visar displayen "Preset FULL" och inga fler förval kan lagras. Om så är fallet måste du radera ett existerande förval innan du sparar ett nytt.

Val av förvalsstationer

Du måste spara några förval innan du kan välja dem (se sidorna 23 till 24).

1 Tryck upprepade gånger på [TUNER]-knappen för att välja "DAB" eller "FM".

Alternativt kan du använda CD-receiverns [INPUT]-knapp.

Det förval du lyssnat på sist kommer att spelas.

2 Använd [◀PRESET]/[PRESET▶]-knapparna för att välja ett förval.

Tryck på knappen [◀PRESET] för att välja tidigare förinställning. Tryck på knappen

[PRESET▶] för att välja nästa förinställning.

Tips:

- Om du trycker på fjärrkontrollens [TUNER] när CD-receivern är i standby startar den automatiskt och spelar upp den station du lyssnat på senast.

Radera förval

1 Välj förvalsstationen som du vill radera.

2 Tryck och håll in [CLEAR]-knappen för att radera förvalsstationen (ca 3 sekunder).

När förvalsstationen raderats kommer senare förvalsstationer numreras om och visas igen.

RDS-mottagning

1 Tryck flera gånger på [DISPLAY]-knappen för att visa följande RDS-information.

RDS kan endast visas på denna enhet i de områden där RDS-sändning finns tillgänglig.

Vad är RDS?

RDS står för Radio Data System och är en teknik för sändning av data tillsammans med vanliga FM-radiosignaler. Det har utvecklats inom European Broadcasting Union (EBU) och används av flertalet europeiska FM-radiostationer.

Enheten stödjer och visar Program Service Name (PS) och Radio Text (RT).

RDS-indikatorn visas på displayen när enheten är inställd på en FM-station som stödjer RDS.

Observera:

- Om signalen från en RDS-station är svag kan det hända att RDS-informationen visas endast sporadiskt eller inte alls.

- Meddelandet "Waiting" kan visas medan PS/RT-datan tas emot.

Spela upp från USB-minne

Detta avsnitt beskriver hur man använder fjärrkontrollen, om inget annat anges.

När en iPod/iPhone är ansluten till iPod-docka, koppla då från iPod/iPhone från iPod-docka.

EN USB-enhet kan inte användas om en iPod/iPhone är ansluten.

1 Tryck på [iPod]-knappen för att välja "iPod/USB".

Alternativt kan du använda CD-receiverns [INPUT]-knapp.

2 Sätt i ditt USB-minne i USB-porten.

3 För att påbörja uppspelning, tryck in [▶/■]-knappen.

Att välja mappar och filer och använda slumpmässig och upprepad uppspelning fungerar på samma sätt som när du spelar upp MP3-filer från en CD (se sid. 18).

Observera:

• Anslut ej ditt USB-minne via en USB-hub.
• När du ansluter eller kopplar från ett USB-minne bör du använda handen för att stödja CD-receivern så den inte flyttar sig.
• För information om vilka format som kan användas för USB-minnen, se sid 12 "Uppspelning från USB-sticka".
• Även om ett USB-minne är anslutet till USB-porten kommer indatakällan iPod/iPhone att väljas om en iPod/iPhone är ansluten till iPod-dockan.
• Anslut ej CD-receiverns USB-port till en USB-port på din dator. Musik på din dator kan ej spelas upp via CD-receivern på detta sätt.

Inställning av CD-Receiver

Detta avsnitt beskriver hur man använder fjärrkontrollen, om inget annat anges.

Ställa klockan

1 Tryck på [TIMER] knappen upprepade gånger tills "Clock" visas och tryck sedan på [ENTER].
2 Använd piltangenterna [▲]/[▼] för att välja önskad timma och tryck sedan på [ENTER].

CD-receiverns format för tidsvisning är fabriksinställt till 24-timmarstid. Ställ in korrekt timme enligt 24-timmarstid.

Om du vill ställa klockan enligt 12-timmarstid trycker du [DISPLAY]-knappen.

3 Använd piltangenterna [▲]/[▼] för att välja önskad minut och tryck sedan på [ENTER].

Klockan har ställts och sekundpunkten börjar blinka.

Visa klockan

För att visa klockan trycker du på fjärrkontrollens [CLOCK CALL]-knapp. Tryck på samma eller någon annan knapp för att ta bort klockan.

Om CD-receivern befinner sig i standby så kommer tiden att visas under ca 8 sekunder.

När CD-receivern är påslagen så visas tiden kontinuerligt.

Ändra tidsformat

För att byta mellan 12-timmarstid och 24-timmarstid trycker du [DISPLAY]-knappen.

Inställning av Auto standby (ASb)

Med Auto standby så kan du ställa in CD-receivern till att automatiskt stängas av och att gå till standby-läge om den inte inget ljud matas in på 20 minuter.

Standardinställningen är "On".

Göra inställningar på denna funktion när uppspelningen är stoppad.

1 Tryck och håll ned [SLEEP]-knappen på fjärrkontrollen (ca 3 sekunder) för att ändra inställningarna.

Detta avsnitt beskriver hur man använder fjärrkontrollen, om inget annat anges.

CD-receivern har en programmerbar timer för automatisk uppspelning samt en insomningstimer för att stänga av CD-receivern efter viss tid.

Du kan även använda alarmuppspelningsfunktionen på din iPod för att starta timeruppspelningen på CD-receivern.

Timern kan användas för att starta DAB/FM-, CD-, iPod/USB- eller LINE-upspelning vid en specifik tidpunkt. Du kan till exempel använda timern för att sätta igång CD-receivern varje morgon, precis som med en klockradio.

Observera:

• Om iPod väljs som källa för ingångskälla för tidsinställningar, kommer USB att spela om endast en USB-flashenheten är ansluten, och iPod/iPhone kommer att spela om en iPod/iPhone är ansluten.
• När du ansluter en iPod/iPhone till iPod-dockningsstationen och till USB-porten kommer iPod/iPhone som är ansluten till dockningsstationen för iPod att väljas i första hand och iPod/iPhone som är ansluten till USB-porten via USB-kabeln kan inte spelas upp.

Programmera timern

Observera:

• Du måste ställa klockan innan du kan programmera timern.
• När CD-receivern slås på via timer kommer upspelning att starta med den senast mottagna station för DAB/FM, den senast spelade sången för iPod, den första sången för en CD eller USB, och aktuellt tillstånd för ansluten enhet för LINE.
• Du kan endast göra en timerinställning åt gången.

1 Förbered källan du vill att timern ska starta.

Om du vill spela upp DAB/FM, st'ller du in den kanal du vill lyssna på.

Om du vill att en CD-skiva ska spelas, lägg i skivan.

Om du vill använda USB-minne istället för iPod/iPhone måste du avlägsna eventuell iPod/iPhone från iPod-dockan (se sid. 20).

Om du vill spela upp en enhet via LINE-utgången, ställ in den anslutna enheten så att den börjar spela när timern går igång.

2 Tryck flera gånger på [TIMER]-knappen tills "Timer XX" visas.

"XX" betecknar senast använda källa för timeruppspelning.

Om du inte använder någon av knapparna under ca 5 sekunder så avbryts proceduren och den tidigare displayen visas igen.

3 Använd pilknapparna [▲]/[▼] för att välja källa och tryck sedan på [ENTER].

Du kan välja följande källor:

På displayen blinkar "TIMER" och sifferindikatorn i enlighet med vald ingångskälla.

Siffrorna är "1" för DAB/FM, "2" för CD, "3" för iPod/USB och "4" för LINE.

Om du inte använder någon av knapparna under ca 5 sekunder så avbryts proceduren och den tidigare displayen visas igen.

4 Använd pilknapparna [▲]/[▼] för att välja timme för timern och tryck sedan på [ENTER].

5 Använd pilknapparna [▲]/[▼] för att välja minut för timern och tryck sedan på [ENTER].

6 Använd pil [▲]/[▼]-tangenterna för att välja "Timer On".

När timern är inställd visas "TIMER" och siffra för källan på displayen.

Om inget görs på flera sekunder kommer inställningen att göras med det innehåll som visas för tillfället.

Displayen återgår till tidigare läge, med undantag för att "TIMER" och siffran för vald ingångskälla visas. Timern är därmed inställd.

7 Tryck på knappen På/Standby [💡] för att ställa CD-receivern till Standby.

Tips:

• Om du bestämmer dig för att inte genomföra timerinställningen under denna process, tryck [TIMER]-knappen.
• För att byta mellan 12-timmarstid och 24-timmarstid när du ställer in tiden, tryck [DISPLAY]-knappen.

Observera:

• Kom ihåg att försätta CD-receivern i standbyläge för att timerfunktionen ska fungera.
  Om timern har ställts in kommer funktionen att fungera även om SLEEP-timern försatt CD-receivern i standbyläge.
  När timern har slagits på påbörjas uppspelning vid samma tid varje dag. Kom ihåg att stänga av timern när du åker på semester (se sid. 27).

- Om timern sätter igång kommer "SLEEP"-indikatorn att lysas upp. Efter en timmes inaktivitet övergår CD-receivern automatiskt i standbyläge. Om du använder någon funktion kommer "SLEEP"-indikatorn att slockna och CD-receivern fortsätta spela.

Sätta igång/stänga av timern

När timern har programmerats kan du sätta igång eller stänga av den efter behov. Om du t.ex. ska resa bort kan det vara lämpligt att stänga av timern som du använder som väckarklocka.

1 Tryck flera gånger på [TIMER]-knappen tills "Timer On" eller "Timer Off" visas.

2 Använd pil [▲]/[▼]-tangenterna för att välja "Timer On" (inställning) eller "Timer Off".

Om inget görs på flera sekunder kommer inställningen att göras med det innehåll som visas för tillfället, och displayen återgår till sitt tidigare läge.

Om du väljer Timer On (ställ in) kommer "TIMER"-indikatorn samt siffran för vald ingångskälla att tändas.

Om du väljer Timer Off (dvs. stänger av timern) slocknar "TIMER"-indikatorn.

Användning av insomningstimern

Med insomningstimern kan du ställa in CD-receivern så att den stängs av efter en viss period.

1 Tryck flera gånger på [SLEEP]-knappen för att välja önskad insomningstid.

Med [SLEEP]-knappen kan insomningstiden ställas in från 90 till 10 minuter i 10 minuters steg. När insomningstimern har ställts in visas SLEEP-indikatorn på displayen. Den inställda insomningstiden visas i cirka 3 sekunder, sedan återgår displayen till föregående läge.

Kontrollera återstående insomningstid

För att kontrollera återstående insomningstid: tryck en gång på [SLEEP]-knappen.

Observera att insomningstiden förkortas med 10 minuter varje gång [SLEEP]-knappen trycks in medan insomningstiden visas på displayen.

Om du t.ex. trycker på [SLEEP]-knappen och återstående tid är 55 minuter kortas denna tid till 50 om du trycker på [SLEEP]-knappen igen. Trycker du fler gånger kortas tiden med 10 minuter för varje tryck.

Avaktivera insomningstimern

För att avaktivera insomningstimern: tryck flera gånger på [SLEEP]-knappen tills "Sleep Off" visas.

Observera:

- Om timern sätter igång kommer "SLEEP"-indikatorn att lysas upp. Om du använder någon funktion kommer "SLEEP"-indikatorn att slockna. Om du vill ställa in insomningstimern måste du göra om inställningen efter att "SLEEP"-indikatorn slocknat.

Timeruppspelning via alarmuppspelningsfunktionen på din iPod

När alarmfunktionen för den iPod som är ansluten till CD-receivern påbörjar uppspelning av ett spår kommer CD-receivern att gå igång och slå över till iPod-läge.

1 Ställ in alarmuppspelningsfunktionen på din iPod.

2 Anslut din iPod (se sid. 20).

3 Tryck upprepade gånger på [TIMER] för att visa alarmläget "iPodAlarmOff" på displayen.

4 Använd pil [▲]/[▼]-tangenterna för att välja "iPodAlarmOn".

Om inget görs på flera sekunder kommer inställningen att göras med det innehåll som visas för tillfället, och displayen återgår till sitt tidigare läge.

5 Tryck på knappen På/Standby [∅] för att ställa CD-receivern till Standby.

När alarmfunktionen för din iPod startar kommer CD-receivern att slås på och indatakällan ställas in till iPod.

Observera:

• För att timern ska fungera måste CD-receivern vara i standbyläge.
• Den här funktionen kommer inte att fungera om iPod är inte ansluten.
• Denna funktion kommer inte att fungera när det valda ljudet för larmet är ett inbyggt ljud (pipljud).
• Den här funktionen kommer inte att fungera med modeller på vilka musikfiler inte kan användas för att ställa in larmets ljud.

Tips:

- Denna funktion startar upp CD-receivern och ställer om indatakällan till iPod när den känner av att ett spår spelas upp av din iPod. Om du spelar upp ett spår på din iPod utan att använda alarmfunktionen kommer CD-receivern att slås på och slå över till iPod på samma sätt.

Om det uppstår ett problem vid bruk av CD-receiver kan du felsöka med hjälp av detta avsnitt.

Om du inte kan lösa problemet själv, kan du försöka återställa CD-receivern innan du kontaktar din Onkyo-återförsäljare.

Återställ mottagaren till fabriksinställningarna genom att sätta igång den och sedan, medan du håller CD-receiverns stoppknapp [■] intryckt, trycka på [∅ ON/STANDBY]-knappen.

Släpp knapparna när displayen visar "RESET". Efter en stund övergår CD-receivern i standbyläge.

Observera att återställning av CD-receivern raderar lagrade förvalsstationer och egna inställningar.

ON/STANDBY

Ström

CD-receivern startar ej.

• Kontrollera att nätkabeln är ordentligt ansluten till vägguttaget (se sid. 15).
• Kontrollera att nätkabeln är ordentligt ansluten till CD-receiverns AC INLET (se sid. 15).
• Dra ut elsladden ur vägguttaget, vänta i 30 minuter eller mer och sätt sedan i den igen.

CD-receivern stängs oväntat av.

• Om insomningstimern är inställd och SLEEP-indikatorn visas på displayen kommer CD-receivern att stängas av automatiskt efter utsatt tid (se sid. 27).
• CD-receivern kommer automatiskt att övergå till standbyläget när Auto standby har ställts in och startats. (se sid. 25)

Ljud

Inget ljud återges.

• Försäkra dig om att CD-receiverns volym inte är för lågt inställd (se sid. 16).
• Kontrollera att rätt källa har valts (se sid. 16).
• Kontrollera att CD-receivern inte är tystad (se sid. 16).
• Kontrollera alla anslutningar och korrigera vid behov (se sidorna 13 till 15).
• När hörlurar är anslutna kommer inget ljud ur högtalarna (se sid. 16).
• Om det inte återges ljud från en extern enhet ansluten till LINE IN, kontrollera om den externa enhetens volym är för låg.

Dålig ljudkvalitet.

• Kontrollera om högtalarkablarna kopplats till korrekt polaritet (se sid. 13).
• Kontrollera att alla anslutningskontakter är ordentligt inskjutna (se sid. 15).
• Ljudkvaliteten kan påverkas av starka magnetfält, som t.ex. från en TV. Försök att öka avståndet mellan sådana enheter och CD-receivern.
• Om du har en enhet som ger ifrån sig högintensiva radiovågor nära CD-receivern, såsom en mobiltelefon som används för att ringa, kan CD-receivern ge ifrån sig oljud.
• CD-receiverns precisionsmekanism kan avge ett svagt vä sande ljud när den läser skivor under uppspelning eller vid spårsökning. Du kan höra detta ljud i extremt tysta miljöer.

Ljudet kan vara ojämnt om CD-receivern utsätts för vibrationer.

• CD-receivern är inte en bärbar enhet. Placera den så att den inte utsätts för stötar eller vibrationer.
• Kontrollera att de medföljande gummidynorna är fästa på högtalarna (se sid. 6).

Det kommer inget eller ojämnt ljud ur hörlurarna.

- Detta kan bero på smutsiga kontakter. Torka av kontakten till hörlurarna. Se instruktionsboken för dina hörlurar för skötselråd. Kontrollera även att kabeln till hörlurarna inte är trasig eller skadad.

Ljudprestanda.

• Ljudprestandan är som bäst cirka 10 till 30 minuter efter att CD-receivern har startats och värmts upp.
• Undvik att använda buntband för att bunta ihop ljudkablar med högtalar- eller strömsladdar då detta kan försämra ljudkvaliteten.

CD-uppspelning

Skivan kan ej spelas upp.

• Försäkra dig om att skivan har lagts i rätt, med etikettsidan uppåt.
• Kontrollera om skivans yta är nersmutsad (se sid. 13).
• Om du misstänker kondens, slå på CD-receivern och lämna den igång i 2 till 3 timmar innan du använder den.
  • Vissa CD-R/RW kan ej spelas (se sid. 12).

Det tar lång tid innan uppspelningen påbörjas.

- Det kan ta en stund för CD-receivern att läsa CD-skivor med många spår eller filer.

Uppspelningen är hackig.

• CD-receivern kan vara utsatt för vibrationer, alternativt att skivan kan vara repad eller nersmutsad (se sid. 13).
• Volymen kan vara för hög. Sänk volymen (se sid. 16).

Kan ej spela MP3-skivor.

• Använd enbart ISO 9660 Level 1 eller Level 2-formaterade skivor (se sid. 12).
• Skivan har ej finaliserats. Finalisera skivan.
• Kontrollera om filformatet stöds (se sid. 12).
• Mottagaren kan ej läsa MP3-filer utan filtilläggen ".MP3" eller ".mp3".

iPod/iPhone

Inget ljud återges.

• När du ansluter en iPod/iPhone till iPod-dockan och till USB-porten kommer iPod/iPhone som är ansluten till dockan för iPod att väljas i första hand och iPod/iPhone som är ansluten till USB-porten via USB-kabeln kan inte spelas upp.
• Se till att din iPod/iPhone sitter korrekt i CD-receiverns iPod-docka. Även ett mycket tunnt iPod/iPhone-fodral kan förhindra att iPod/iPhone sitter ordentligt på Lightning-anslutningen, så ta alltid bort fodralet innan du sätter in din iPod/iPhone (se sid. 20).
• Kontrollera att CD-receiver är påslagen, att ingångskällan är inställd på iPod samt att volymen inte är för låg.
• Kontrollera att din iPod/iPhone är kompatibel med systemet (se sid. 7).

Meddelandet "ERROR" visas.

- Försök ansluta din iPod/iPhone igen.

Det går ej att styra din iPod/iPhone med CD-receiverns fjärrkontroll.

• Se till att din iPod/iPhone sitter korrekt i CD-receiverns iPod-docka. Även ett mycket tunnt iPod/iPhone-fodral kan förhindra att iPod/iPhone sitter ordentligt på Lightning-anslutningen, så ta alltid bort fodralet innan du sätter in din iPod/iPhone (se sid. 20).
• Din iPod/iPhone kanske inte fungerar direkt efter det att den ansluts till CD-receiver. I detta fall så väntar du ett liten stund tills det att din iPod/iPhone vaknar till liv.
• Beroende på din iPod/iPhone-modell, mjukvaruversionen eller det innehåll du spelar upp kan det hända att vissa funktioner ej fungerar som förväntat (se sid. 20).
• iPod/iPhone kanske inte är ansluten om den stängs av eller är otillräckligt laddad. Kontrollera din iPod/iPhone status.

Meddelandet "No Device" visas.

- Försök ansluta din iPod/iPhone igen.

Det går ej att ladda din iPod/iPhone.

• Kontrollera iPod/iPhone-anslutningen.
• Beroende på din iPod/iPhone status kan det vara omöjligt för CD receivern att ladda den. Försök med alternativ laddningsmetod för iPod/iPhone.

Uppspelning från USB-minne

Det går ej att få tillgång till musikfilerna på USB-minnet.

• Försäkra dig om att ingen iPod/iPhone är ansluten till iPod-dockan. Avlägsna eventuell iPod/iPhone.
• CD-receivern stödjer endast USB-minnen. Observera dock att uppspelning kanske inte är möjlig för vissa USB-minnen.
• Försäkra dig om att USB-minnet formaterats som FAT16 eller FAT32.
• USB-minnen med inbyggd funktionalitet för USB-hubb stöds ej.
• CD-receivern kan ej spela upp andra filer än MP3-filer.

Meddelandet "No Device" visas.

• Försök ansluta din USB-minne.

Kan ej spela MP3-filer.

• Mottagaren kan ej läsa MP3-filer utan filtilläggen ".MP3" eller ".mp3".
• Kontrollera om filformatet stöds (se sid. 12).
• MP3-filens copyrightalternativ är påslaget. Använd ej copyrightalternativ.

Inställning av radion

Mottagningen brusar, mottagning av stereo FM väser, Auto Preset-funktionen hittar inte alla stationer eller FM ST-indikatorn lyser ej för en stereo FM-station.

• Kontrollera anslutningarna till antennen (se sid. 14).
• Ändra antennens riktning/position (se sid. 14).
• Placera CD-receivern längre bort från en TV eller dator.
• Bilar eller flygplan kan orsaka kraftiga störningar.
• Radiosignalen försvagas om den måste passera genom en betongvägg för att nå antennen.
• Byt till Mono-läge och lyssna i mono. FM ST-indikatorn släcks (se sid. 22).
• Om inget av ovanstående förbättrar mottagningen bör du installera en utomhusantenn (se sid. 14).

Om elavbrott uppstår eller strömkabeln är urkopplad.

- Ett kortare strömavbrott kommer inte att orsaka att innehållet i minnet går förlorat. Om strömkabeln däremot lämnas urkopplad under en längre tidsperiod måste klockan (inklusive timern) ställas in igen. Gör om inställningarna vid behov (se sidorna 23 och 24).

Det går ej att justera radions frekvens.

- Använd fjärrkontrollens [◀TUNING]/[TUNING▶]-knappar för att ställa in radions frekvens (se sid. 22).

RDS fungerar ej.

• Den aktuella FM-stationen stödjer ej RDS.
• Radiosignalen är för svag. Ändra antennens riktning/position. Om inget av detta fungerar bör du installera en FM-utomhusantenn (se sid. 14).

Fjärrkontroll

Fjärrkontrollen fungerar ej korrekt.

• Byt ut batteriet.
• Fjärrkontrollen är för långt från CD-receivern, eller något hinder är i vägen (se sid. 6).
• CD-receiverns sensor är utsatt för skarpt ljus (fluorescerande ljus eller solljus).
• CD-receivern är placerad bakom tonade glasdörrar.

Externa komponenter

Inget ljud hörs från din skivspelare.

- Kontrollera att skivspelaren har en inbyggd phono equalizer. Om skivspelaren ej har en inbyggd phono equalizer måste du ansluta en sådan.

Timern

Timern fungerar inte.

• Kontrollera att klockan är rätt inställd (se sid. 25).
• Timern fungerar ej om CD-receivern är påslagen vid den utsatta tiden. Därför bör du försäkra dig om att den står i standbyläge (se sid. 26).
• Om du trycker på [TIMER]-knappen när timern är aktiv kommer denna att inaktiveras.
• Volymen för timerns uppspelning kommer att vara den volym som är inställd innan CD-receivern försatts i standbyläge. Ställ in önskad volym i förväg.
• Om klockan stannar vid strömavbrott kommer även timern att inaktiveras. Ställ in klockan på nytt och därefter timern.

Klockan

Displayen visar "--:--" när du trycker på [CLOCK CALL]-knappen.

- Klockan har stannat vid strömavbrott. Ställ in klockan igen (se sid. 25).

Övrigt

Elförbrukning vid standby.

- Laddningen påbörjas när du ansluter en iPod/iPhone, vilket gör att elförbrukningen ökar. Laddningen fortsätter även om CD receivern går in i standbyläge.

Onkyo ansvarar ej för skador (såsom avgifter för hyr-CD) till följd av misslyckad inspelning orsakad av funktionsfel på produkten. Innan du spelar in viktig data bör du se till att materialet kommer att spelas in korrekt.

CD-receivern innehåller en mikrodator. I sällsynta fall kan grava störningar, oljud från en extern källa eller statisk elektricitet orsaka tekniskt fel eller att enheten låser sig. Om detta mot förmodan skulle inträffa bör du koppla ur nätkabeln från nätuttaget, vänta i minst 30 minuter och sedan ansluta nätkabeln på nytt. Om detta inte löser problemet bör du återställa CD-receiverns fabriksinställningar (se sid. 28).

Förstärkare

Nominell uteffekt (IEC) 2 k × 15 W vid 6 ohm, 1 kHz, 2 k körs på 10%

THD + N (övergångsdistorsion + N)

0,5% (1 kHz, 1 W)

Dämpningsfaktor 60 (Front, 1 kHz, 8 Ω)

Ingångskänslighet och impedans (obalanserad)

1 000 mV/47 kΩ (LINE)

Frekvensomfång 50 Hz - 20 kHz/+0 dB, -3 dB

Tonkontroll karakteristiska +10 dB, -10 dB, 100 Hz (BASS)

+10 dB, -10 dB, 10 kHz (TREBLE)

+4 dB/+8 dB, 80 Hz (S.BASS 1/2)

Signal-brusförhållande 84 dB (LINE, IHF-A)

Högtalarimpedans 6 - 16 Ω

Tuner

Frekvensområde för stationsinställning
	87,50 MHz - 108,00 MHzDAB/DAB+: BAND III (5A–13F)
Förvald kanal FM: 40
	DAB: 40

CD

Uppspelningsbara media CD och CD-R/CD-RW (ljudskivor och MP3-skivor)

USB

Uppspelningsbara media USB-minne (MP3)

Allmänt

Strömförsörjning AC 220 - 240 V, 50/60 Hz
Strömförbrukning 30 W
Strömförbrukning med ljudet avstängt
	9 W(laddning av iPod/iPhone ej inräknat)
Strömförbrukning i beredskapsläge
	0,4 W(laddning av iPod/iPhone ej inräknat)
Yttermått (B × H × D)	215 × 100 × 277 mm
Vikt	2,5 kg

■Ljudingångar

Analoga ingångar LINE

■Ljudutgångar

Högtalarutgångar	L, R
Hörlurar	1

■Annat

USB 2.0 HS

Högtalare D-T15 (endast CS-255DAB)

Typ	2-vägs basreflex
Impedans	6 Ω
Maximal ineffekt 30 W
Ljudtrycksnivå ut	82 dB/W/m
Frekvensomfång 55 Hz - 50 kHz
Övergångsfrekvens	4,5 kHz
Kabinettets kapacitet	3,4 liter
Yttermått (B × H × D)	130 × 210 × 172 mm(inkl. galler och utskjutande delar)
Vikt	1,6 kg
Drivenheter	10 cm baskon2 cm balanserad diskantkupol
Kabelfäste	Fjäder-typ färgkodad
Annat	Magnetisk avskärmning

Specifikationer och funktioner kan ändras utan föregående meddelande.

ONKYO

Onkyo Corporation

Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku, OSAKA 541-0041, JAPAN

http://www.onkyo.com/

The Americas

Onkyo U.S.A. Corporation
