MODE D'EMPLOI Smart Speaker VCPX30 ONKYO

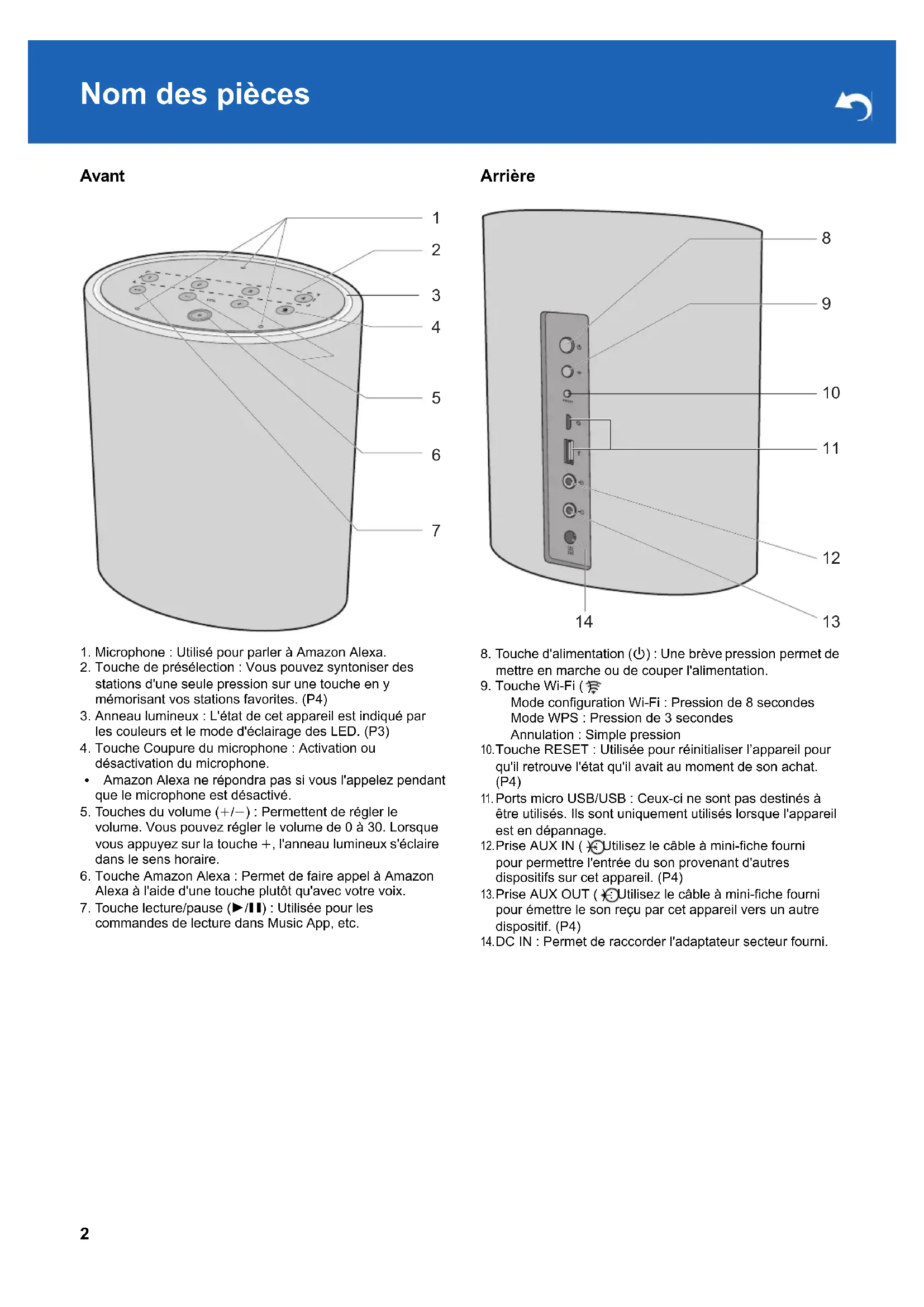

1. Microphone : Utilisé pour parler à Amazon Alexa.

2. Touche de présélection : Vous pouvez syntoniser des

stations d'une seule pression sur une touche en y mémorisant vos stations favorites. (P4)

3. Anneau lumineux : L'état de cet appareil est indiqué par

les couleurs et le mode d'éclairage des LED. (P3)

4. Touche Coupure du microphone : Activation ou

désactivation du microphone. 0 Amazon Alexa ne répondra pas si vous l'appelez pendant que le microphone est désactivé.

5. Touches du volume (i/j) : Permettent de régler le

volume. Vous pouvez régler le volume de 0 à 30. Lorsque vous appuyez sur la touche i, l'anneau lumineux s'éclaire dans le sens horaire.

6. Touche Amazon Alexa : Permet de faire appel à Amazon

Alexa à l'aide d'une touche plutôt qu'avec votre voix.

7. Touche lecture/pause (1/;) : Utilisée pour les

commandes de lecture dans Music App, etc. Arrière

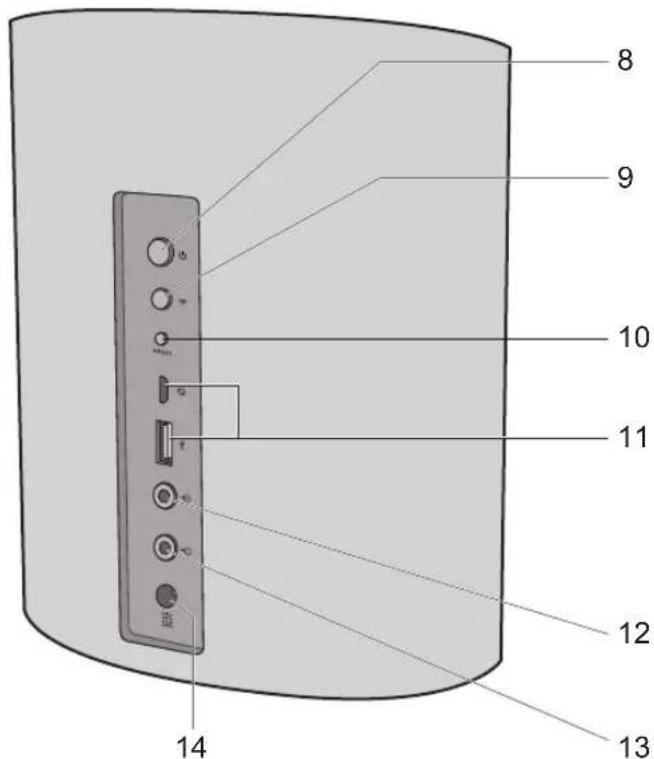

8. Touche d'alimentation (Í) : Une brève pression permet de

mettre en marche ou de couper l'alimentation.

Touche RESET : Utilisée pour réinitialiser l’appareil pour qu'il retrouve l'état qu'il avait au moment de son achat. (P4)

Ports micro USB/USB : Ceux-ci ne sont pas destinés à être utilisés. Ils sont uniquement utilisés lorsque l'appareil est en dépannage.

Prise AUX IN ( ) : Utilisez le câble à mini-fiche fourni pour permettre l'entrée du son provenant d'autres dispositifs sur cet appareil. (P4)

Prise AUX OUT ( ) : Utilisez le câble à mini-fiche fourni pour émettre le son reçu par cet appareil vers un autre dispositif. (P4)

DC IN : Permet de raccorder l'adaptateur secteur fourni.

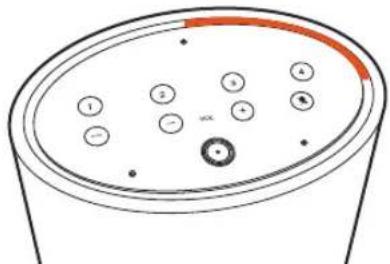

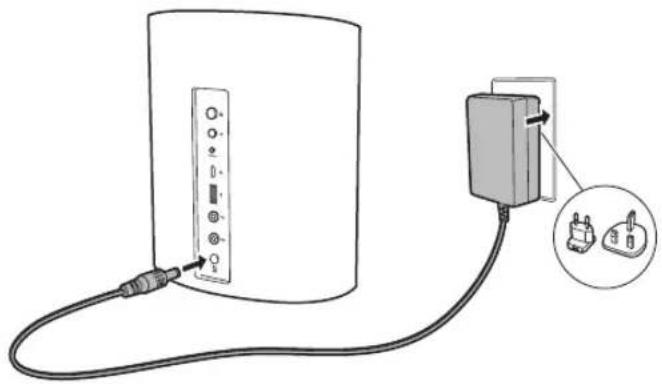

Raccordement et Configuration initiale Branchement du cordon d'alimentation Cet appareil est fourni avec un adaptateur secteur amovible. Branchez le cordon d'alimentation à la prise DC IN de l'appareil puis à la prise d'alimentation. Toujours débrancher de la prise en premier lorsque vous retirez le cordon d'alimentation. Téléchargez l'application Music Control Utilisez l'application Music Control pour configurer l'appareil et l'utiliser. Téléchargez l'application Music Control depuis Google Play ou l'App Store de votre smartphone ou tablette. Consultez ce qui suit concernant l'appli Music Control : http://www.onkyo.com/playfi/app_o.html 0 Consultez la section FAQ pour avoir des informations sur les versions des systèmes d'exploitation prenant en charge l'appli Music Control. Visitez l'adresse suivante pour consulter la FAQ : http://www.eu.onkyo.com/en/faq/ Le smartphone ou la tablette doivent être connectés au même réseau que cet appareil pour pouvoir configurer et utiliser ce dernier. Contrôlez la connexion réseau au préalable. Initial Setup Effectuez l'action suivante pendant que l'anneau lumineux de cet appareil est orange et qu'il tourne. Veuillez noter qu'il est nécessaire d'avoir un compte Amazon pour utiliser Amazon Alexa Voice Service sur cet appareil. Prévoyez d'avoir un compte Amazon avant le démarrage. Pour utiliser un téléphone Android

1. Connectez votre téléphone Android au point d'accès.

2. Lancez l'application Music Control.

3. Après avoir touché "Set Up Play-Fi Device", suivez les

instructions à l'écran pour connecter cet appareil au réseau.

4. Enregistrez cet appareil avec Amazon Alexa. Inscrivez-

vous avec votre compte Amazon et enregistrez cet appareil. Pour utiliser un dispositif iOS

1. Connectez votre dispositif iOS directement à cet appareil

3. Sélectionnez le point d'accès pour connecter le dispositif

Play-Fi (cet appareil).

4. Après avoir connecté cet appareil au point d'accès,

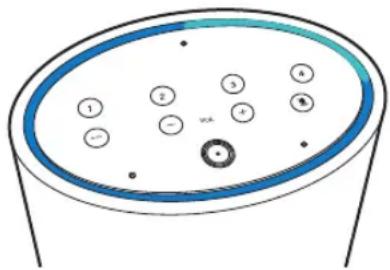

enregistrez-le avec Amazon Alexa. Inscrivez-vous avec votre compte Amazon et enregistrez cet appareil. 0 Vous pouvez également vous enregistrer avec Amazon Alexa ultérieurement. Touchez " " sur l'écran Home de l'appli, sélectionnez "Amazon Alexa" et enregistrez cet appareil. 0 Consultez "Utilisation de Amazon Alexa" (P4) pour savoir comment utiliser Amazon Alexa. Vérification de l'état de cet appareil Le mode d'éclairage et de clignotement de l'anneau lumineux situé sur cet appareil vous permet de connaitre l'état de l'appareil. Music Control L'anneau lumineux devient bleu et une lumière plus vive tourne autour de celui-ci. Démarrage Tout éteint En veille L'anneau lumineux est orange et tourne Connecté par Wi-Fi Éclairage blanc Réglage du volume MusicControlPlay-Fi MusicControlPlay-Fi4 Actionner l'appareil Utilisation de Amazon Alexa Mettez-vous face à l'appareil et dites "Alexa" ou appuyez sur la touche Amazon Alexa pour faire appel à Amazon Alexa Voice Service. Une fois que vous avez parlé à l'appareil et qu'Alexa a compris la question, l'anneau lumineux devient bleu et un point plus fortement éclairé tourne sur l'anneau. Alexa répond à la question au bout de quelques instants. 0 Alexa ne répondra pas si le microphone est désactivé même si vous l'appelez. Mémorisation d'une station Vous pouvez mémoriser jusqu'à 4 de vos stations de radio favorites. Vous pouvez appeler des stations en appuyant sur une touche en les y mémorisant. Effectuez la procédure suivante lorsque l'appareil est en marche.

1. Lancez la station que vous désirez mémoriser sur l'appli

2. Appuyez sur l'une des touches de présélection 1 à 4

pendant 4 secondes. Répétez les étapes 1 et 2 pour mémoriser vos stations favorites. 0 Cette fonctionnalité pourrait ne pas être prise en charge par certains services. Consultez la FAQ pour connaitre les stations que vous pouvez mémoriser. Visitez l'adresse suivante pour consulter la FAQ : http://www.eu.onkyo.com/en/faq/ 0 Vous ne pouvez pas mémoriser les stations que vous avez commencées à écouter avec Amazon Alexa. Raccordement de dispositifs extérieurs Pour reproduire le son vers d'autres dispositifs Vous pouvez émettre le son en cours de lecture sur cet appareil vers les enceintes d'un autre dispositif audio. Éteignez cet appareil avant de raccorder le câble à mini-fiche fourni.

1. Branchez le câble à mini-fiche à la prise AUX OUT située

à l'arrière et à l'entrée audio de votre dispositif audio, etc.

2. Mettez en marche cet appareil et lancez la lecture sur

Music app. 0 Si aucun son n'est audible sur le dispositif audio que vous avez branché, vérifiez si le niveau sonore sur cet appareil est trop bas. 0 Consultez également le mode d'emploi du dispositif audio que vous désirez raccorder pour en savoir plus sur le raccordement et les commandes. Pour reproduire le son provenant d'autres dispositifs Vous pouvez permettre l'entrée du son provenant d'autres dispositifs audio sur cet appareil, puis vous pouvez le diffuser vers d'autres dispositif sur le réseau Play-Fi pour le lire via cet appareil. Éteignez cet appareil avant de raccorder le câble à mini-fiche fourni.

1. Branchez le câble à mini-fiche à la prise AUX IN située à

l'arrière et à la sortie audio de votre dispositif audio, etc.

2. Après avoir mis en marche cet appareil, touchez "i" sur le

haut de l'écran Home de l'appli, puis touchez "Line In".

3. Sur l'écran de sélection Line In, touchez le dispositif qui

est raccordé à l'aide de la mini-fiche (cet appareil).

4. Sélectionnez le dispositif de diffusion dans la liste des

dispositifs compatibles Play-Fi du réseau.

5. Lancez la lecture sur le dispositif audio raccordé.

0 Si aucun son n'est audible, vérifiez si le niveau sonore de votre dispositif audio est trop bas. 0 Consultez également le mode d'emploi du dispositif audio que vous désirez raccorder pour en savoir plus sur le raccordement et les commandes. Initialisation Initialisez les paramètres de l’appareil pour qu'ils reviennent comme ils étaient au moment de l'achat. Ceci remet l'appareil comme il était au moment de l'achat, donc veuillez noter les réglages avant de procéder. Pour initialiser, appuyez sur la touche RESET pendant 8 secondes. L'appareil émet un son lorsque l'initialisation démarre. L'initialisation prend environ 30 secondes. Une fois que l'initialisation est terminée, l'anneau lumineux devient orange et tourne puis l'appareil se met en veille pour recevoir les réglages initiaux.5

Dépannage ∫ Paramètres Wi-Fi Q : Impossible de se connecter avec le routeur Wi-Fi. R : Il pourrait être impossible de se connecter à votre routeur Wi-Fi si celui-ci est en mode discret. ∫ Réglages Q : Échec de la mise à jour du logiciel. R : Vérifiez la connexion Internet. R : Avant d'essayer de mettre à jour le logiciel, arrêtez toutes les actions de lecture. Si ceci ne fonctionne pas, essayez de fermer l'appli puis de la relancer et de refaire la mise à jour. ∫ Lecture Q : Impossible de contrôler la lecture avec les commandes vocales. R : Le contenu que vous essayez de lancer à l'aide de l'appli Music Control ne peut pas être contrôlé vocalement à l'aide de Amazon Alexa Voice Service. Utilisez l'appli Music Control.6 Caractéristiques techniques ∫ Section audio Réponse en fréquence 28 Hz - 20 kHz ∫ Descriptions exigées par les Directives sur les équipements radio de l’Union Européenne (UE) Puissance maximum de radiofréquence émise dans la(les) bande(s) de fréquence (Pour les modèles européens) 2400 - 2483,5 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente) 5150 - 5350 MHz: 21 dBm (Puissance Isotrope Rayonnée Équivalente) 5470 - 5725 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente) ∫ Général Alimentation

220 - 240 V CA, 50 / 60 Hz

Consommation d'énergie 7 W 0,4 W (Mode veille) 6,5 W (Pas de son) Dimensions (L a H a P) 166,7 mm a 201,5 mm a 106 mm (6-9/16" a 7-15/16" a 4-3/16") Poids 1,6 kg (3,5 lbs.) ∫ Prise d'entrée Analogique AUX IN : 1 ∫ Prise de sortie Analogique AUX OUT : 1 ∫ Autres prises micro USB a 1 USB type A a 1 0 Ces prises ne sont pas destinées à être utilisées. ∫ Formats de fichier pris en charge .mp3 (8-48 kHz/16 bit, 24-320 bps) .m4a et .aac (8-48 kHz/16 bits (24 bits : Apple Lossless uniquement) 16-320 bps) .flac (8-48 kHz/16, 24 bits) .wav (8-48 kHz/16, 24 bits) .aiff (8-48 kHz/16, 24 bits) ∫ Autres caractéristiques (Haut-parleur) Large bande 2,5 en 4 ohm NEO, 2 unités Radiateur passif : 105 a 59, 2 unités Les spécifications et l'aspect peuvent changer sans avis. Nous déclinons toute responsabilité concernant des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés.7
