BRUKSANVISNING EY3640 PANASONIC

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning. Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

For brug med patroner

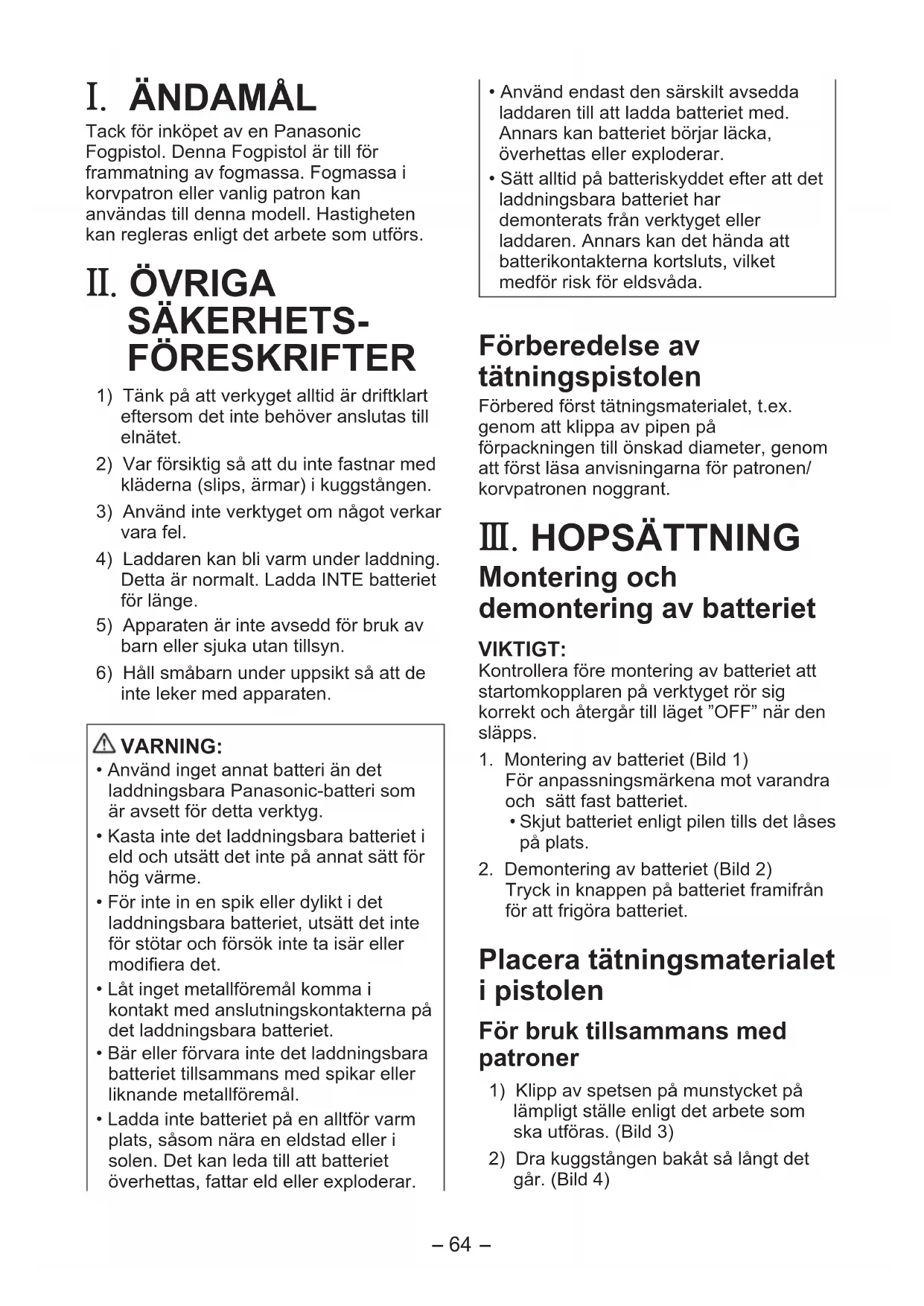

Tack för inköpet av en Panasonic Fogpistol. Denna Fogpistol är till för frammatning av fogmassa. Fogmassa i korvpatron eller vanlig patron kan användas till denna modell. Hastigheten kan regleras enligt det arbete som utförs.

II. ÖVRIGA SÄKERHETS- FÖRESKRIFTER

1) Tänk på att verkyget alltid är driftklart eftersom det inte behöver anslutas till elnätet.
2) Var försiktig så att du inte fastnar med kläderna (slips, ärmar) i kuggstången.
3) Använd inte verktyget om något verkar vara fel.
4) Laddaren kan bli varm under laddning. Detta är normalt. Ladda INTE batteriet för länge.
5) Apparaten är inte avsedd för bruk av barn eller sjuka utan tillsyn.
6) Håll småbarn under uppsikt så att de inte leker med apparaten.

WARNING:

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.
• Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.
• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.

• Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.

• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar.

• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.

Förberedelse av tätningspistolen

Förbered först tätningsmaterialet, t.ex. genom att klippa av pipen på förpackningen till önskad diameter, genom att först läsa anvisningarna för patronen/korvpatronen noggrant.

III. HOPSÄTTNING Montering och demontering av batteriet

VIKTIGT:

Kontrollera före montering av batteriet att startomkopplaren på verktyget rör sig korrekt och återgår till läget "OFF" när den släpps.

1. Montering av batteriet (Bild 1)
   För anpassningsmärkena mot varandra och sätt fast batteriet.
2. Skjut batteriet enligt pilen tills det läses på plats.
3. Demontering av batteriet (Bild 2)
   Tryck in knappen på batteriet framifrån för att frigöra batteriet.

Placera tätningsmaterialet i pistolen

För bruk tillsammans med patroner

1) Klipp av spetsen på munstycket på lämpligt ställe enligt det arbete som ska utföras. (Bild 3)
2) Dra kuggstången bakåt så längt det går. (Bild 4)

3) Skruva loss hållaren för fogmassa från huset och demontera korvpatronsadaptern från kuggstången. (Bild 5)
4) Montera hållaren för fogmassa på huset, skruva loss det främre locket från hållaren för fogmassa och för in patronen. (Bild 6)
5) Sätt på munstycket och skruva fast det främre locket på hållaren för fogmassa. (Bild 7)
6) Tryck in kuggstången tills den när patronen. (Bild 8)

För bruk med korvpatroner

1) Klipp av spetsen på munstycket på lämpligt ställe enligt det arbete som ska utföras. (Bild 3)
2) Dra kuggstången bakåt så långt det går. (Bild 4)
3) Skruva loss hållaren för fogmassa från huset.
4) Skruva fast korvpatronsadaptern på kolvförbindningen. (Bild 9)

OBSERVERA:

• Kontrollera att kolven roterar jämnt.
  5) Montera hållaren för fogmassa på huset, skruva loss det främre locket från hållaren för fogmassa och för in korvpatronen. (Bild 10)
  6) Sätt på munstycket och skruva fast det främre locket på hållaren för fogmassa. (Bild 11)
  7) Tryck in kuggstången tills den när korvpatronen. (Bild 12)

IV. DRIFT

Användning

1) Håll i handtaget med ena handen och i hållaren för fogmassa med den andra. (Bild 13)
2) Placera munstycket i fogspåret och tryck in avtryckaren (L). Kuggstången rör sig framåt.
3) Hållaren för fogmassa kan roteras. Det underlättar fogning på mer svårarbetade ställen.

4) Välj lämplig kuggstångshastighet för aktuellt arbete. Hastigheten kan enkelt ändras under arbetets gång genom att vrida på reglaget för frammatningshastighet (K) med ett finger.

VIKTIGT:

- Lås avtryckaren (läge "0") när du är klar.

Inställning av hastigheten

0 1 Långsam Snabb 5 Lås

5) Kuggstången backar en aning när du släpper avtryckaren. Detta förhindrar att massan droppar.

VIKTIGT:

• Massan kan droppa när små munstycken och extremt mjuka fogmassor används.
  6) Tryck in avtryckaren stötvis för att vid behov mata fram endast en liten mängd fogmassa i taget. Så länge avtryckaren trycks in i högst 1 sekund varje gång rör sig kuggstången sakta framåt utan att backa.

För hård fogmassa

• Värm fogmassan tills den blivit tillräckligt mjuk.
• Sänk hastigheten med hjälp av reglaget för frammatningshastighet.
• Klipp upp ett större hål i munstycket. (Bild 14)

VIKTIGT:

• Kontrollera att det främre locket är ordentligt åtdraget vid användning av fogpistolen.
• Håll inte handen på kuggstången för att undvika att klämma fingrarna.
• Använd inte verktyget till något annat än det är avsett för, och använd det inte för länge utan avbrott,eftersom detta kan skada fogpistolen eller få tuben att fastna. Lägg inte i våta tuber, eller tuber med hårdnad fogmassa.
• Om verktyget används för länge utan avbrott kan motorn överhettas. Låt därför verktyget vila med jämna mellanrum.
• Använd inte brandfarliga ämnen, ens för rengöring.

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri (EY9L41)

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.
• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare] Laddning

Gemensamma försiktighetsåtgärder för litiumjon- och NiMH/NiCd- batterier

• Om batteriets temperatur sjunker till under cirka -10^ , så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batteri i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren. (Bild 15)

2. Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.

3. Skjut batteriet framåt i pilens riktning.

4. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen.
  Den orange standby-lampan blinkar tills batteriet har svalnat.
  Därefter påbörjas laddningen automatiskt.

• Den gröna laddningslampan börjar blinka långsamt när batteriet har nätt cirka 80% laddning.

• När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
• Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt. Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.
• Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddningstid, så kontakta en auktoriserad återförsäljare.
• Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

NiMH/NiCd-batteri

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren. (Bild 16)
2. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

1. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
2. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.
3. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

LAMPINDIKATIONER

Lysande grön

Laddaren är ansluten till vägguttaget.

Redo för laddning.

Intensivt blinkande grön

Laddningen är klar (batteriet helt uppladdat).

Blinkande grön

Batteriet är uppladdat till cirka 80% (användbar laddning, gäller endast litiumjonbatteri).

Lysande grön

Laddning pågår.

Lysande orange

Batteriet är kallt.

Batteriet laddas upp långsamt för att minska belastningen på batteriet (gäller endast litiumjonbatteri).

Blinkande orange

Batteriet är för varmt. Laddningen startar när batteriet har svalnat.

Om batteriets temperatur är -10^ eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast litiumjonbatteri).

Laddningslampor (för laddningstillständ)

Vänster: grön lampa; Höger: orange lampa

Intensivt blinkande både orange och grön

Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

V. UNDERHÅLL

• Använd endast en torr, mjuk trasa till att torka borrmaskinen med. Använd inte en fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.
• Om fogmassa råkar fastna på kuggstängen, så ta bort massan innan den stelnar.

VI. TILLBEHÖR

VIKTIGT:

Förhindra risk för skador genom att använda tillbehör och tillsatser endast i avsett syfte.

Korvpatronadapter

- EY9X013E10

Kontakta din lokala serviceverkstad om du behöver hjälp eller närmare information om dessa tillbehör.

VII. SPECIFIKATIONER

HUVUDENHET

Modell EY3640 EY3641
Motor 14,4 V likström
Matningstryck	4410 N (450 kgf, 990 lbs)
Total längd	max. 615 mm (24-7/32")min. 424 mm (16-11/16")	max. 884 mm (34-13/16")min. 560 mm (22-1/16")
Vikt (inkl. batteriet EY9L41)	2,6 kg (5,7 lbs) 2,75 k (6 lbs)	g
Buller, Vibration Se det bifogade arket.

BATTERI

Modell EY9L41
Ackumulatorbatteri Litiumjonbatteri
Batterispänning 14,4 V likström (3,6 V × 4 celler)
Kapacitet 3,3 Ah

BATTERILADDARE

Modell EY0L80
Märkdata Se märkplåten på undersidan av laddaren.
Vikt	0,95 kg(2,1 lbs)

[Litiumjonbatteri]

Laddningstid	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40 EY9L60 EY9L80
		Användbar uppladdning: 35 min.	Användbar uppladdning: 45 min.	Användbar uppladdning: 55 min.
		Fullständig uppladdning: 50 min.	Fullständig uppladdning: 60 min.	Fullständig uppladdning: 70 min.

Laddningstid	3,3 Ah	14,4 V 21,6 V 28,8 V
		EY9L41 EY9L61 EY9L81
		Användbar uppladdning: 45 min.	Användbar uppladdning: 55 min.	Användbar uppladdning: 65 min.
		Fullständig uppladdning: 60 min.	Fullständig uppladdning: 70 min.	Fullständig uppladdning: 80 min.

[NiMH/NiCd-batteri]

Laddningstid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 EY9188		EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108
		30 min.					60 min.
	3 Ah			EY9200 EY9230 EY9210
				45 min.			90 min.
	3,5 Ah			EY9201 EY9231 EY9251
				55 min.		65 min.

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senast allmäna katalog.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
