BRUKSANVISNING EY3640 PANASONIC

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

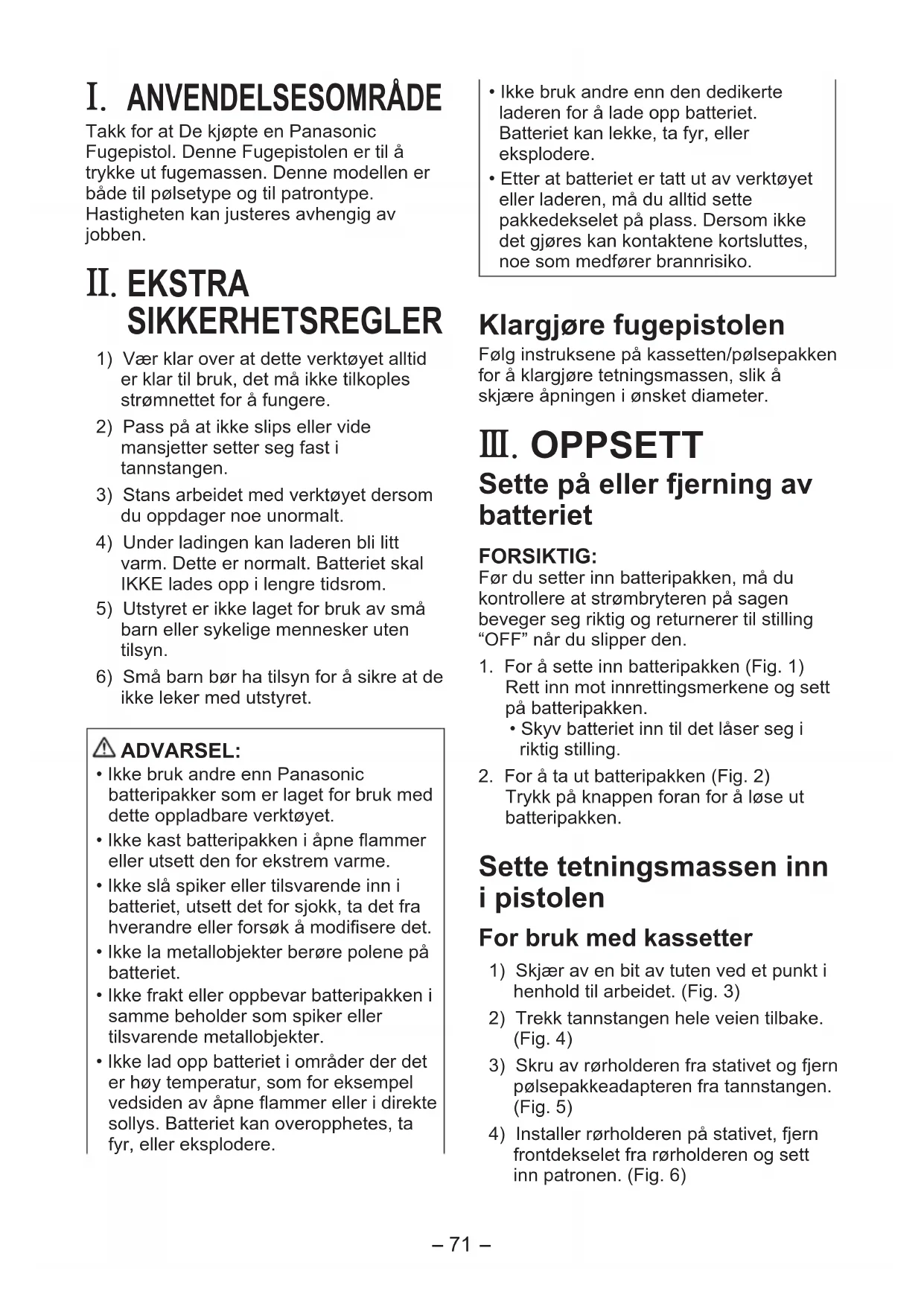

Takk for at De kjøpte en Panasonic Fugepistol. Denne Fugepistolen er til å trykke ut fugemassen. Denne modellen er både til pølsetype og til patrontype. Hastigheten kan justeres avhengig av jobben.

II. EKSTRA SIKKERHETSREGLER

1) Vær klar over at dette verktøyet alltid er klar til bruk, det må ikke tilkoples strømnettet for å fungere.
2) Pass på at ikke slips eller vide mansjetter setter seg fast i tannstangen.
3) Stans arbeidet med verktøyet dersom du oppdager noe unormalt.
4) Under ladingen kan laderen bli litt varm. Dette er normalt. Batteriet skal IKKE lades opp i lengre tidsrom.
5) Utstyret er ikke laget for bruk av små barn eller sykelige mennesker uten tilsyn.
6) Små barn bør ha tilsyn for å sikre at de ikke leker med utstyret.

ADVARSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.

• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel vedsiden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.

• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.

• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.

Klargjøre fugepistolen

Følg instruksene på kassetten/pølsepakken for å klargjøre tetningsmassen, slik å skjære åpningen i ønsket diameter.

III. OPPSETT

Sette på eller fjerning av batteriet

FORSIKTIG:

Før du setter inn batteripakken, må du kontrollere at strømbryteren på sagen beveger seg riktig og returnerer til stilling "OFF" når du slipper den.

1. For å sette inn batteripakken (Fig. 1) Rett inn mot innrettingsmerkene og sett på batteripakken.
2. Skyv batteriet inn til det låser seg i riktig stilling.
3. For å ta ut batteripakken (Fig. 2) Trykk på knappen foran for å løse ut batteripakken.

Sette tetningsmassen inn i pistolen

For bruk med kassetter

1) Skjær av en bit av tuten ved et punkt i henhold til arbeidet. (Fig. 3)
2) Trekk tannstangen hele veien tilbake. (Fig. 4)
3) Skru av rørholderen fra stativet og fjern pølsepakkeadapteren fra tannstangen. (Fig. 5)
4) Installer rørholderen på stativet, fjern frontdekselet fra rørholderen og sett inn patronen. (Fig. 6)

5) Sett tuten og installer frontdekselet på rørholderen. (Fig. 7)
6) Trykk tannstangen inntil den rører patronen. (Fig. 8)

For bruk med pølsepakker

1) Skjær av en bit av tuten ved et punkt i henhold til arbeidet. (Fig. 3)
2) Trekk tannstangen hele veien tilbake. (Fig. 4)
3) Skru av rørholderen fra stativet.
4) Skru til pølsepakkeadapteren til stempelskjøten. (Fig. 9)

MERK:

• Pass på at plungeren dreier seg lett.
5) Installer rørholderen på stativet, fjern frontdekselet fra rørholderen og sett inn pølsepakken. (Fig. 10)
6) Sett tuten og installer frontdekselet på rørholderen. (Fig. 11)
7) Trykk tannstangen inntil den rører pølsepakken. (Fig. 12)

IV. BETJENING Hvordan bruke fugepistolen

1) Ta tak i håndtaket mens du holder rørholderen. (Fig. 13)
2) Sett tuten i rillen og trykk på avløseren (L). Tannstangen vil bevege seg forover.
3) Rørholderen kan dreies. Dette gjør det enda enklere å arbeide på steder som er vanskelige å komme til.
4) Sett tangstanghastigheten i henhold til arbeidet. Man kan lett forandre hastigheten mens man arbeider ved å dreie brukshastighetskontrollen (K) med fingeren.

FORSIKTIG:

5) Massen vil trekke seg litt tilbake når du frigjør avløseren, dette for å forhindre drypping.

FORSIKTIG:

• Drypping kan forekomme dersom man har en veldig liten tut, eller uvanlig bløt fugemasse.
  6) Du kan få ut små mengder fugemasse ved å trykke kort på utløseren flere ganger. Så lenge som du trykker på utløseren innen 1 sekund av hvert skudd vil tannstangen komme sakte frem uten å gå tilbake.

For hard fugemasse

• Varm opp fugemassen inntil den er myk.
• Sett ned hastigheten ved å velge brukshastighetskontrollen.
• ∅k tutens åpningsdiameter. (Fig. 14)

FORSIKTIG:

• Pass på at frontdekselet er skrudd til ordentlig när man arbeider.
• Ikke ta på tennstangen, slik at du ikke setter fast fingrene.
• Bruk kun verktøyet til påtenkte oppgaver, og bruk det ikke i lange perioder uten avbrudd, noe som i tilfelle kan skade fugepistolen eller kan føre til at pistolen blokkeres. Ikke sett inn en våt patron, eller en patron med herdet fugemasse.
• Brukes verktøyet sammenhengende i lengre perioder, kan motoren bli overopphetet.
  Det anbefales derfor at motoren slås av fra tid til annen.
• Bruk av lettantennelige materialer, også i forbindelse med renhold, er ikke tillatt.

[Batteripakke] For riktig bruk av batteripakke

Li-ion-Batteripakke (EY9L41)

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.

Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som støv eller vann mens de er i bruk.

• Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forårsake gnister, forbrenning eller brann.
• Forsikre deg om arbeidsrommet er godt ventilert under bruk av batteripakken.
• Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

[Batterilader] Lading

Felles forsiktighetsregler for Li-ion/Ni-MH/Ni-Cd-Batteripakken

• Dersom temperaturen til batteripakken faller til under -10^ (14°F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.
• Temperaturen må være mellom 0°C

(32°F). og 40°C (104°F).

Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig.

• Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur.
• Kjøl ned laderen när det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet när du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen,

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen ut av kontakten när den ikke er i bruk.

Li-ion-Batteripakke

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister när støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned. (Fig. 15)

2. Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.

3. Skyv batteriet forover i retning som pilen viser.

4. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlapping.

- Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

1. Ladelampen (grøn) vil blinke sakte inntil batteriet er ladet opp ca. 80%.
2. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grøn farge.
3. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid til å lade batteriet helt opp enn vanlig.
   Selv om batteriet er ladet helt opp, ville det gi ca. 50% av ytelsen som er oppladet på normal arbeidstemperatur.
4. Dersom strømlampen ikke lyser umidderbart etter laderen er koblet inn eller ladelampen ikke blinker raskt i grøn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.
5. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

Ni-MH/Ni-Cd-Batteripakk

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister när støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned. (Fig. 16)
2. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlapping.

- Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

1. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grøn farge.
2. Dersom ikke ladelampen tennes med det samme laderen tilkoples, eller dersom den ikke slukkes etter vanlig ladetid må du ta kontakt med en autorisert forhandler, som kan gi det råd.
3. Hvis en ferdigoppladet batteripakke er satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

LAMPEINDIKATORER

Lyser grønt

Batteripakke er avkjølt.

Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet (Kun Li-ion).

Blinker oransjegult

Batteripakken er varm. Ladingen vil starte när batteripakkens temperatur synker.

Dersom temperaturen på batteripakken er -10^ eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen när temperaturen på batteripakken stiger (Kun Li-ion).

Ladestatuslampe

Det lyser grønt (til venstre) og oransjegult (til høyre).

Blinker raskt både grønt og oransjegult

Lading ikke mulig. Tett av støv eller feil med batteripakken.

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

Cd

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. ∅nsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

V. VEDLIKEHOLD

• Bruk bare en tørr, myk klut for å tørke enheten. Ikke bruk en fuktig klut, tynner, bensin eller andre flytende løsninger for rengjøring.
• Hvis fugemassen skulle sitte fast på tannstangen, fjern den før den hardner til.

VI. TILBEH∅R

FORSIKTIG:

For å unngå fare for personskade, benytt tilbehøret for de hensiktene som det er laget for.

Pølsepakkeadapter

- EY9X013E10

Hvis man trenger hjelp for nærmere detaljer angående disse tilbehørene, ta kontakt med Deres servicesenter.

VII. SPESIFIKASJONER

HOVEDENHET

Modell EY3640 EY3641
Motor 14,4 V likestrøm
Utkastertrykk	4410 N (450 kgf, 990 lbs)
Totallengde	maks. 615 mm (24-7/32") min. 424 mm (16-11/16")	maks. 884 mm (34-13/16") min. 560 mm (22-1/16")
Vekt (med batteripakke: EY9L41)	2,6 kg (5,7 lbs) 2,75 k (6 lbs)	g
Støy, Vibrasjon Se det	vedlagte arket.

BATTERIPAKKE

Modell EY9L41
Batteritype Li-ion-Batteri
Batterispenning 14,4 V likestrøm (3,6 V × 4 celler)
Kapasitet 3,3 Ah

BATTERILADER

Modell EY0L80
Merkedata Se merkeplaten på bunnen av laderen.
Vekt	0,95 kg(2,1 lbs)

[Li-ion-Batteripakke]

Ladetid 3 Ah		14,4 V 21,6 V 28,8 V
		EY9L40 EY9L60 EY9L80
		Brukbar: 35 min. Brukbar: 45 min. Brukbar: 55 min.
		Fullt ladet: 50 min. Fullt ladet: 60 min. Fullt ladet: 70 min.

Ladetid 3,3 Ah		14,4 V 21,6 V 28,8 V
		EY9L41 EY9L61 EY9L81
		Brukbar: 45 min. Brukbar: 55 min. Brukbar: 65 min.
		Fullt ladet: 60 min. Fullt ladet: 70 min. Fullt ladet: 80 min.

[Ni-MH/Ni-Cd-Batteripakk]

Ladetid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 EY9188		EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200 EY9230		EY9210
				45 min.
	3,5 Ah			EY9201 EY9231 EY9251
				55 min.		65 min.

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.
