MANUALE UTENTE EY3640 PANASONIC

DESCRIZIONE DELLE FUNZIONI

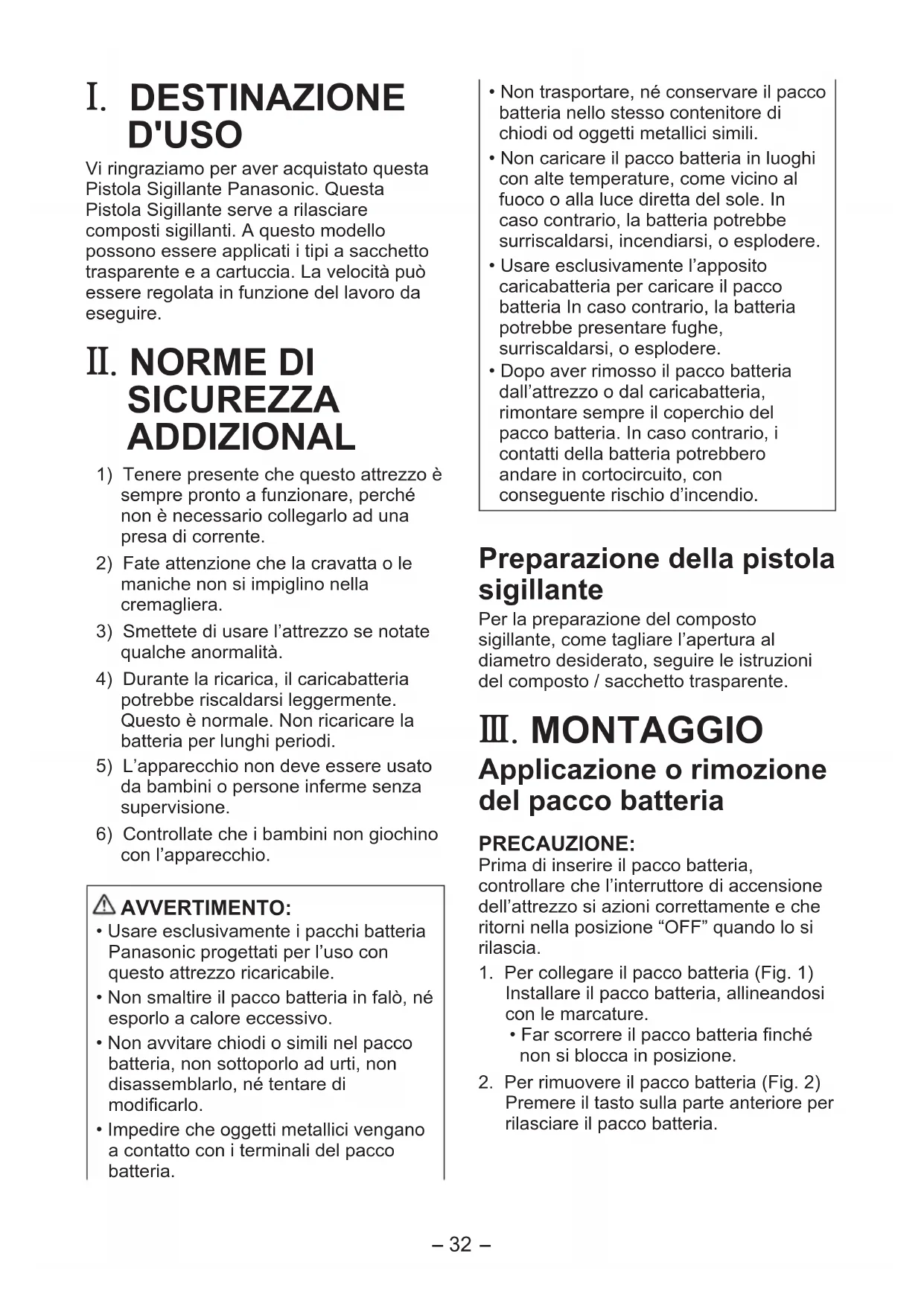

. DESTINAZIONE D'USO Vi ringraziamo per aver acquistato questa Pistola Sigillante Panasonic. Questa Pistola Sigillante serve a rilasciare composti sigillanti. A questo modello possono essere applicati i tipi a sacchetto trasparente e a cartuccia. La velocità può essere regolata in funzione del lavoro da eseguire.

. NORME DI SICUREZZA ADDIZIONAL

1) Tenere presente che questo attrezzo è

sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente.

2) Fate attenzione che la cravatta o le

maniche non si impiglino nella cremagliera.

3) Smettete di usare l’attrezzo se notate

4) Durante la ricarica, il caricabatteria

potrebbe riscaldarsi leggermente. Questo è normale. Non ricaricare la batteria per lunghi periodi.

5) L’apparecchio non deve essere usato

da bambini o persone inferme senza supervisione.

6) Controllate che i bambini non giochino

con l’apparecchio. AVVERTIMENTO:

• Usare esclusivamente i pacchi batteria Panasonic progettati per l’uso con questo attrezzo ricaricabile.

• Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.

• Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modificarlo.

• Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.

• Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.

• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.

• Usare esclusivamente l’apposito caricabatteria per caricare il pacco batteria In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.

• Dopo aver rimosso il pacco batteria dall’attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio. Preparazione della pistola sigillante Per la preparazione del composto sigillante, come tagliare l’apertura al diametro desiderato, seguire le istruzioni del composto / sacchetto trasparente. III . MONTAGGIO Applicazione o rimozione del pacco batteria PRECAUZIONE: Prima di inserire il pacco batteria, controllare che l’interruttore di accensione dell’attrezzo si azioni correttamente e che ritorni nella posizione “OFF” quando lo si rilascia.

1. Per collegare il pacco batteria (Fig. 1)

Installare il pacco batteria, allineandosi con le marcature.

• Far scorrere il pacco batteria finché non si blocca in posizione.

2. Per rimuovere il pacco batteria (Fig. 2)

Premere il tasto sulla parte anteriore per rilasciare il pacco batteria.-

Inserimento del composto sigillante nella pistola Per utilizzo con cartucce 1) Tagliar via la punta dell’ugello in un punto tale da favorire il lavoro da eseguire. (Fig. 3)2) Tirare la cremagliera fino in fondo. (Fig. 4)3) Svitare il supporto del tubo dall’alloggiamento e rimuovere l’adattatore del sacchetto trasparente dalla cremagliera. (Fig. 5)4) Installare il supporto del tubo sull’alloggiamento, rimuovere il tappo anteriore dal supporto del tubo ed inserire la cartuccia. (Fig. 6)5) Montare l’ugello ed installare il tappo anteriore sul supporto del tubo. (Fig. 7)6) Spingere la cremagliera fino a farle toccare la cartuccia. (Fig. 8) Per l’uso con sacchetti trasparenti 1) Tagliar via la punta dell’ugello in un punto tale da favorire il lavoro da eseguire. (Fig. 3)2) Tirare la cremagliera fino in fondo. (Fig. 4)3) Svitare il supporto del tubo dall’alloggiamento.4) Avvitare l’adattatore del sacchetto trasparente sul pistone di congiunzione. (Fig. 9) NOTA:

• Assicurarsi che il pistone tuffante ruoti agevolmente.5) Installare il supporto del tubo sull’alloggiamento, rimuovere il tappo anteriore dal supporto del tubo ed inserire il sacchetto trasparente. (Fig. 10)

6) Montare l’ugello ed installare il tappo anteriore sul supporto del tubo. (Fig.

7) Spingere la cremagliera fino a farle toccare il sacchetto trasparente. (Fig.

FUNZIONAMENTO Modo di impiego della pistola sigillante 1) Afferrare l’impugnatura tenendo il supporto del tubo. (Fig. 13)2) Mettere l’ugello nella scanalatura e premere l’interruttore (L). La cremagliera si muoverà in avanti.3) Il supporto del tubo può essere ruotato. Ciò rende la sigillatura più facile in luoghi dove è difficile lavorare.4) Regolare la velocità della cremagliera a seconda del tipo di lavoro. Si può cambiare velocità facilmente mentre si lavora ruotando la regolazione della velocità dell’applicazione (K) con il dito. PRECAUZIONE:

• Assicurarsi di bloccare il grilletto (posizione “0”) una volta finito il lavoro. Regolazione della velocità0 1 Bassa Alta 5Bloccaggio5) Quando si rilascia il grilletto, la cremagliera si ritrae leggermente per prevenire sgocciolamenti. PRECAUZIONE:
• Si può verificare sgocciolamento nel caso di piccole aperture dell’ugello o mastici di sigillatura particolarmente morbidi.6) Si può far scattare il grilletto ripetutamente per rilasciare piccole quantità di composto. Se si fa scattare il grilletto con una pausa non superiore a 1 secondo fra uno scatto e l’altro, la cremagliera si muoverà in avanti lentamente senza ritrarsi. Per composti duri
• Riscaldare i composti sigillanti fino a farli ammorbidire.• Rallentare la velocità selezionando la regolazione della velocità dell’applicazione.• Ampliare il diametro di taglio dell’ugello. (Fig. 14)-

• Assicurarsi che, durante l'esecuzione del lavoro, il tappo anteriore sia serrato saldamente.

• Non toccare la cremagliera per evitare di rimanere con le dita impigliate.

• Usare l’attrezzo solo per lo scopo cui esso è destinato, e non usarlo per un periodo di tempo prolungato senza interruzioni, perché ciò può danneggiare la pistola sigillante o causare l’inceppamento della cartuccia. Non inserire la cartuccia se essa è bagnata o se il mastice di sigillatura si è indurito.

• Se si usa l’attrezzo per un periodo di tempo prolungato, il motore può surriscaldarsi. Pertanto, si consiglia di spegnere l’unità di tanto in tanto.

• L’uso di materiali infiammabili, anche se a scopo di pulizia, non è permesso. [Pacco batteria] Per un uso corretto del pacco batteria Pacco batteria Li-ion (EY9L41)

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l’uso senza ricaricarlo.

• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.

• Quando si rimuove il pacco batteria dall’alloggiamento principale dell’utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito. Durata del pacco batteria Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo. Riciclo batteria ATTENZIONE: Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell’area dell’utente). [Caricabatterie] Ricarica Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/ Ni-Cd

• Qualora la temperatura del pacco batteria scendesse all’incirca al di sottodei−10°C(14°F),laricarica s’interrompe automaticamente per impedire la degradazione della batteria.

• La temperatura ambientale si deve aggiraretra0°C(32°F)e40°C(104°F). Se il pacco batteria è usato quando la temperaturaèaldisottodi0°C(32°F), lo strumento smetterà di funzionare correttamente.

• Per caricare un pacco batteria freddo (aldisottodi0°C(32°F))inunluogo caldo, lasciare il pacco batteria nel-

locale per oltre un’ora per permettere allo stesso di raggiungere la temperatura ambiente.

• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

• Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo. PRECAUZIONE: Onde evitare il rischio d’incendio o il danneggiamento del caricabatteria:

• Non usate l’energia fornita da un generatore a motore.

• Non coprite le prese d’aria di caricabatteria e pacco batteria.

• Scollegare il caricabatteria se non in uso. Pacco batteria Li-ion NOTA: Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso. Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di

corrente. NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

2. Inserire saldamente il pacco batteria nel

caricabatteria. (Fig. 15)

1. Allineare le marcature e collocare la

batteria nel raccordo del caricatore.

2. Far scorrere nella direzione indicata

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

4. La spia di carica (verde) lampeggia

lentamente quando la batteria è carica per l’80% circa.

5. Quando la batteria è completamente

carica, la spia verde lampeggia rapidamente.

6. Qualora la temperatura del pacco

batteriaraggiungagli0°Comeno,il tempo di ricarica è maggiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l’utensile dispone di circa il 50% dell’energia di cui dispone una batteria carica alla temperatura di esercizio normale.

7. Qualora la spia di accensione non si

dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapidamente, si prega di rivolgersi ad un rivenditore autorizzato.

8. Se un pacco batteria completamente

ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato. Pacco batteria Ni-MH/Ni-Cd NOTA: Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità. Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di

corrente. NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

2. Inserire saldamente il pacco batteria nel

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

4. Quando la batteria è completamente

carica, la spia verde lampeggia rapidamente.

5. Se la spia di caricamento non si

accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

6. Se un pacco batteria completamente

ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.-

SEGNALI SPIE Luce verde Il caricatore è stato collegato alla presa murale. E’ pronto per il caricamento. Luce verde lampeggiante rapida Il caricamento è completato. (Carica completa) Luce verde lampeggiante Batteria carica all’80% circa (Carica utilizzabile. Solo Li-ion) Luce verde In fase di caricamento. Luce arancione Pacco batteria freddo. La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria (solo Li-ion). Luce arancione lampeggiante Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualoralatemperaturadelpaccobatteriaraggiungai-10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta (solo Li-ion). Spia stato ricarica Sinistra: verde Destra: arancione Luce arancione e verde lampeggianti rapide Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto. Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Per utenti commerciali nell’Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.-

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale): Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

• Usare solo un panno morbido asciutto per pulire l’unità. Non usare un panno umido, acquaragia, benzina o altre sostanze volatili per la pulizia.

• Se il composto sigillante aderisce alla cremagliera, rimuoverlo prima che s’indurisca.

. ACCESSORI PRECAUZIONE: Per prevenire il rischio di infortuni, utilizzare accessori o parti in dotazione solo per l’uso stabilito. Adattatore del sacchetto trasparente

• EY9X013E10 Per ulteriori informazioni riguardo a questi accessori, rivolgersi al più vicino centro di assistenza tecnica. VII . CARATTERISTICHE TECNICHE UNITÀ PRINCIPALE Modello EY3640 EY3641 Motore CC 14,4 V Pressione di espulsione 4410 N (450 k f, 990 lbs) Lunghezza complessiva max. 615 mm (24-7/32”) min. 424 mm (16-11/16”) max. 884 mm (34-13/16”) min. 560 mm (22-1/16”) Peso (con pacco batteria: EY9L41) 2,6 k (5,7 lbs) 2,75 k (6 lbs) Rumore, Vibrazioni Vedere il foglio accluso.-
