BRUKSANVISNING FXRM5170agile Fuxtec

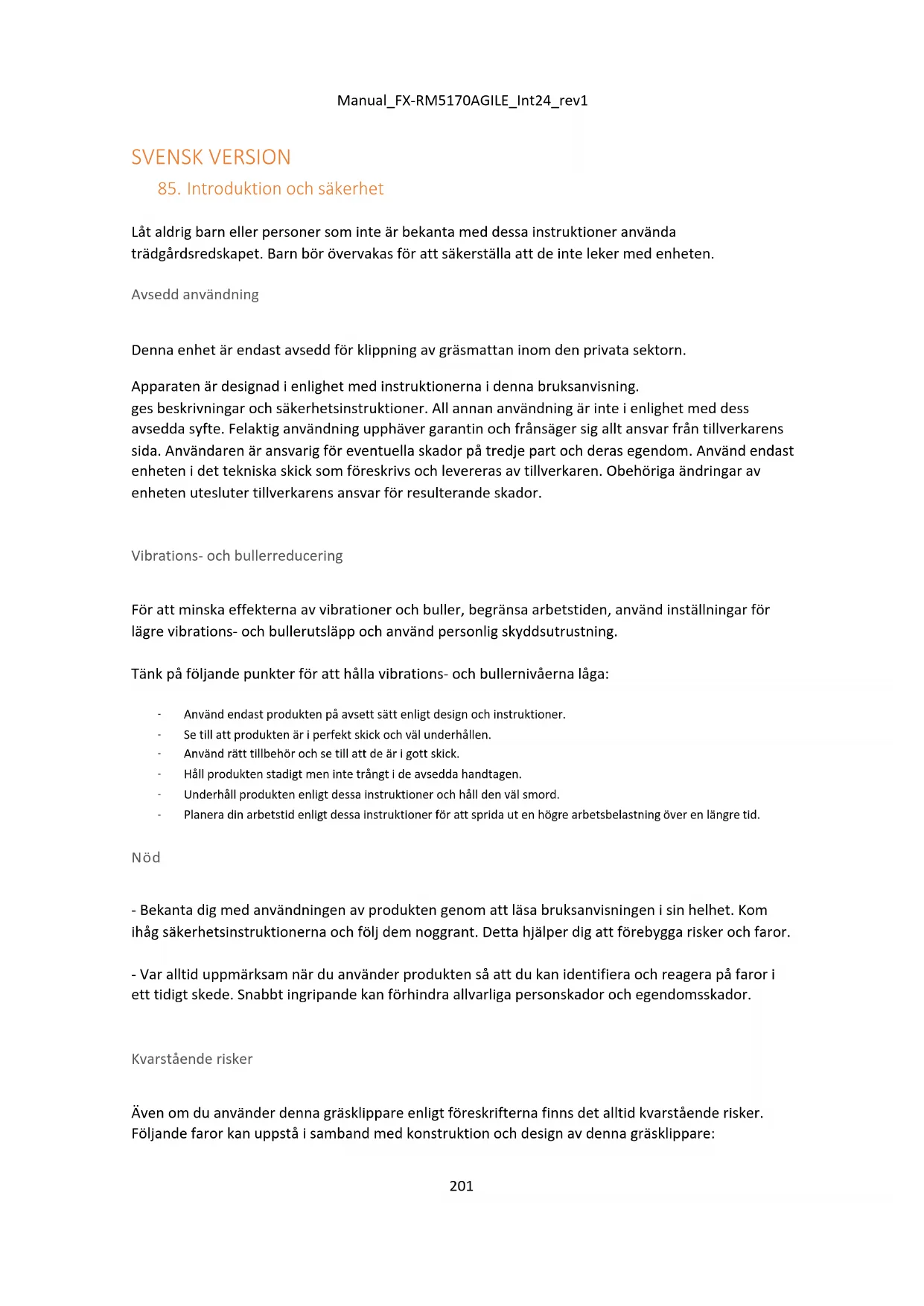

85. Introduktion och säkerhet

Låt aldrig barn eller personer som inte är bekanta med dessa instruktioner använda trädgårdsredskapet. Barn bör övervakas för att säkerställa att de inte leker med enheten. Avsedd användning Denna enhet är endast avsedd för klippning av gräsmattan inom den privata sektorn. Apparaten är designad i enlighet med instruktionerna i denna bruksanvisning. ges beskrivningar och säkerhetsinstruktioner. All annan användning är inte i enlighet med dess avsedda syfte. Felaktig användning upphäver garantin och frånsäger sig allt ansvar från tillverkarens sida. Användaren är ansvarig för eventuella skador på tredje part och deras egendom. Använd endast enheten i det tekniska skick som föreskrivs och levereras av tillverkaren. Obehöriga ändringar av enheten utesluter tillverkarens ansvar för resulterande skador.

Vibrations- och bullerreducering För att minska effekterna av vibrationer och buller, begränsa arbetstiden, använd inställningar för lägre vibrations- och bullerutsläpp och använd personlig skyddsutrustning. Tänk på följande punkter för att hålla vibrations- och bullernivåerna låga:

Använd endast produkten på avsett sätt enligt design och instruktioner.

Se till att produkten är i perfekt skick och väl underhållen.

Använd rätt tillbehör och se till att de är i gott skick.

Håll produkten stadigt men inte trångt i de avsedda handtagen.

Underhåll produkten enligt dessa instruktioner och håll den väl smord.

Planera din arbetstid enligt dessa instruktioner för att sprida ut en högre arbetsbelastning över en längre tid. Nöd - Bekanta dig med användningen av produkten genom att läsa bruksanvisningen i sin helhet. Kom ihåg säkerhetsinstruktionerna och följ dem noggrant. Detta hjälper dig att förebygga risker och faror. - Var alltid uppmärksam när du använder produkten så att du kan identifiera och reagera på faror i ett tidigt skede. Snabbt ingripande kan förhindra allvarliga personskador och egendomsskador.

Kvarstående risker Även om du använder denna gräsklippare enligt föreskrifterna finns det alltid kvarstående risker. Följande faror kan uppstå i samband med konstruktion och design av denna gräsklippare:Manual_FX-RM5170AGILE_Int24_rev1

• Personskador och egendomsskador orsakade av flygande delar.

• Hörselskador om du inte bär ordentliga hörselskydd eller använder gräsklipparen under en längre tid.

• Hälsoskador till följd av hand- och armvibrationer om gräsklipparen används under en längre tid eller inte styrs och underhålls på rätt sätt.

86. Säkerhetsanvisningar för gräsklippare

Allmänna säkerhetsanvisningar - För din egen och andras säkerhet, läs denna bruksanvisning och dess säkerhetsinstruktioner innan du använder enheten. Behåll bruksanvisningen och förvara sina säkerhetsinstruktioner på ett säkert sätt för senare användning och betrakta dem som varje insats som finns till hands. - Lämna över bruksanvisningen i händelse av att enheten byter ägare. - Personer som använder apparaten får inte vara påverkade av berusningsmedel (t.ex. alkohol, droger eller mediciner). - Använd endast apparaten på det föreskrivna och levererade sättet som anges av tillverkaren tekniskt skick. Obehöriga ändringar av enheten utesluter tillverkarens ansvar för resulterande skador. - Använd endast enheten i dagsljus eller under god artificiell belysning. - Använd endast enheten i torrt väder. Håll den borta från regn eller väta. Vatten som tränger in i enheten ökar risken för elektriska stötar. - Stäng av enheten och ta bort batteriet om du har följande tillstånd: ⬧ om enheten lämnas obevakad; ⬧ om enheten börjar vibrera för mycket. Innan användning - Innan arbetet påbörjas ska du bekanta dig med enheten och dess funktioner samt dess kontroller. - Kontrollera att enheten inte är sliten eller skadad innan du använder den och efter en stöt. - Använd inte en apparat vars strömbrytare är defekt och inte längre kan slås på eller av. - Kontrollera att alla muttrar, bultar och skruvar sitter fast för att säkerställa att enheten fungerar säkert. - Använd aldrig en enhet med skadade eller saknade delar. Låt en kvalificerad specialist eller fackverkstad reparera dem eller vid behov byta ut dem.Manual_FX-RM5170AGILE_Int24_rev1

- När du arbetar med eller på enheten, använd alltid stadiga skor, långbyxor och lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, halkfria arbetshandskar etc.). Att bära personlig skyddsutrustning minskar risken för skador.

Under användning Slå inte på enheten om människor (särskilt barn) eller djur är i närheten. Se till att barn inte leker med enheten. Avbryt arbetet om du märker att det finns människor (särskilt barn) eller husdjur i närheten. Att arbeta i branta sluttningar kan vara farligt. Se till att du står stadigt och klipp långsamt. Klipp alltid tvärs över sluttningen och inte upp och ner. Var särskilt försiktig när du byter riktning. Det finns risk för att välta! Klipp inte i branta sluttningar. Var särskilt försiktig när du rör dig bakåt när du klipper och drar gräsklipparen på sig själv. Luta inte gräsklipparen när du slår på motorn. Håll ett säkert avstånd som anges av handtagsramen. Slå inte på motorn förrän dina fötter är på säkert avstånd från skärbladet. Var försiktig och stick inte in handen i det roterande skärbladet. Stäng av gräsklipparen innan du tippar eller transporterar den, t.ex. från/till gräsmattan eller över stigar. Kör aldrig över grus när motorn är igång. Det finns risk att bli träffad av stenar! Innan du lyfter eller transporterar gräsklipparen, stäng av motorn tills skärbladet har stannat. Justera inte klipphöjden förrän motorn är avstängd och skärbladet har stannat. Öppna aldrig utloppsluckan när motorn är igång. Innan du tar bort gräsuppsamlaren, stäng av motorn och vänta tills skärbladet har stannat. Efter att ha tömt gräsuppsamlaren, sätt försiktigt tillbaka den och se till att gräsuppsamlaren är ordentligt fastsatt på gräsklipparen. Om möjligt, klipp inte vått gräs. Arbeta inte med trädgårdsredskapet i en explosiv miljö där det finns brandfarliga vätskor, gaser eller damm. Om du avbryter arbetet, lämna aldrig enheten utan uppsikt och förvara den på en säker plats.

Efter uppdraget Stäng av enheten och flytta sedan enheten till en säker plats. Förvara enheten utom räckhåll för barn. Se till att ventilerna i enheten är rena. Håll alla muttrar, bultar och bultar åtdragna för att säkerställa att gräsklipparen är i säkert skick. Kontrollera gräsuppsamlaren ofta för slitage eller skador. Använd endast ett skärblad som är avsett för denna gräsklippare. Följ de medföljande installationsanvisningarna och ta bort batteriet i förväg (endast för en eS- modell). Låt endast reparationer utföras av en kvalificerad tekniker eller servicecenter.Manual_FX-RM5170AGILE_Int24_rev1

87. Information och varningar

Fyll endast på vanlig bensin med ett oktantal på minst 95. Den maximala bränsletankens kapacitet är 1,0 l.

Risk för skador: håll händer och fötter borta!

Observera: läs bruksanvisningen noggrant! Gräsklipparen levereras utan olja!

Ljudeffektnivå för gräsklipparen: 98dB

Anmärkningar om användning av primerpumpen under kallstart!Manual_FX-RM5170AGILE_Int24_rev1

För att stoppa motorn, släpp gasen!Manual_FX-RM5170AGILE_Int24_rev1

Viktig information för montering av gräsklipparen Innan du monterar och använder bensingräsklipparen, läs först hela bruksanvisningen och instruktionerna i den noggrant. VIKTIG INFORMATION: Gräsklipparen levereras UTAN BRÄNSLE OCH OLJA i motorn. Din nya gräsklippare har testats i produktionsanläggningen, vilket innebär att det kan finnas en liten mängd kvarvarande olja i motorn eller syns på oljestickan! TA BORT GRÄSKLIPPAREN FRÅN KARTONGFÖRPACKNINGEN Ta ut gräsklipparen ur kartongförpackningen och kontrollera att det inte finns några lösa delar kvar i förpackningen. Montering av övre och nedre balkar Fäll försiktigt ut gräsklipparens handtag och se till att du inte klämmer eller skadar gräsklipparens styrkablar. Öppna handtaget och skruva fast handtagsdelarna med de fyra vingmuttrarna, en bricka vardera och skruvarna enligt bilden nedan. Sätt i startlinan på höger sida av handtaget och fäst den med plasthandtaget (se bilder nedan). Om du vill justera höjden på styret kan du välja de två hålen "L" eller "H" i vänster och höger fästen för att fästa styret med skruvar och knappar. "H"-hålet är styrets höga läge och "L"-hålet är styrets låga läge.Manual_FX-RM5170AGILE_Int24_rev1 207Manual_FX-RM5170AGILE_Int24_rev1 208Manual_FX-RM5170AGILE_Int24_rev1

Sätt in motorstyrningen och motorvarvtalskabeln i hålet på motsvarande spak, se bilden nedan. Pilen visar var kabeln ska hackas.

Montering av kontrollpanelen Ta ut kontrollpanelen ur kartongen och fäst den med de två medföljande skruvarna (se följande bild). Observera att vissa modeller har växelväljaren till vänster och andra till höger

Installation av gräsuppsamlaren Fäst först handtaget på gräsuppsamlaren med de tre medföljande skruvarna. Sätt sedan korgens plastkanter på ramen och fäst klämmorna enligt bilden nedan. Kabel för motorhastighet Drivning av kabelmotorManual_FX-RM5170AGILE_Int24_rev1

Gräsuppsamlaren innehåller en praktisk nivåindikator som visar om korgen är full med gräs och behöver tömmas (se följande bild).

Lyft det bakre utkastarskyddet, ta bort mulchingsatsen och sätt i gräsuppsamlaren (se bilden nedan).

Sats för mulching Med hjälp av den medföljande mulchingsatsen kan du blockera den bakre utkastöppningen. Gräsmattan fångas inte upp och strimlas ytterligare av bladets rotation!

Stöd / kil för att lyfta och hålla bakluckan Ta ut två stödkilar ur påsen och lyft det bakre utkastningsskyddet, installera de två stöden som kan hålla det bakre utkastningsskyddet så att gräset kan avlägsnas från däcket mer effektivt.Manual_FX-RM5170AGILE_Int24_rev1

Utkastarrör på sidan För att använda sidoutkastet, lyft locket och haka fast sidoutkastarrännan (se bild).

VIKTIGA ANTECKNINGAR: Inte alla modeller har en sidoutkast. Om du vill täckodla måste sidoutkastet avinstalleras i förväg.Manual_FX-RM5170AGILE_Int24_rev1

89. Innan första användningen

Häll i oljan OBS: Gräsklipparen levereras utan olja i motorn. Alla motorer är fabrikstestade innan de packas. Det mesta av oljan avlägsnas före leverans; En liten del av oljan finns dock kvar i motorn. Under transporten rör sig oljan i motorrummet. Därför kan det vara så att du får en tillräcklig mängd olja som visas på oljestickan. Men så är inte fallet! Tillsätt därför tillräckligt med olja så att oljenivån ligger mellan de övre och nedre markeringarna på oljestickan (se bild). Överfyll inte motorn med olja.

Oljestickans påfyllningslock (När du mäter oljenivån, skruva inte i oljestickan) Maximal fyllningshöjd Minsta fyllningshöjdManual_FX-RM5170AGILE_Int24_rev1

Fyll på bränsle i bränsletankens hals till botten av nivågränsen. Träng inte för mycket. Torka upp eventuellt utspillt bränsle innan du startar motorn.

Dra åt tanklocket. Bensin är mycket brandfarligt och bensinångor kan explodera och leda till allvarliga skador eller dödsfall. Var extremt försiktig när du hanterar bensin. Förvara den utom räckhåll för barn. Tanka i ett välventilerat utrymme med motorn avstängd. Rök inte och tillåt inte lågor eller gnistor i området där motorn tankas eller där bensin förvaras. Undvik upprepad eller långvarig kontakt med huden eller inandning av ångor. Stäng tanklocket ordentligt efter tankning. Om bränsle har spillts, se till att området är torrt innan du startar motorn.

Justering av klipphöjd

Använd klipphöjdsjusteringsspaken för att ställa in önskad höjd som gräset ska klippas till. Varning: Det finns en betydande risk för skador. Utför därför endast denna process när motorn är avstängd och skärbladet står stilla.

Justering av framhjulet:

7) Dra upp låset och vrid det till läget "CLOSE", framhjulets riktning kan också fixeras så att det bara är vänt framåt.

8) Dra upp spärren och vrid den till läget "ÖPPEN", framhjulet är svängbart, vilket möjliggör god manövrerbarhet vid

klippning runt rabatter, träd etc.

90. Arbeta med gräsklipparen

Vid kallstart, tryck först på primerpumpen innan du drar åt gashandtaget på den övre balken.

Viktigt: inte alla modeller är utrustade med en primerpump. För att starta motorn, dra sedan åt handtaget för motorkabeln till handtaget på det övre handtaget.

Flytta motorvarvtalsspaken till läget "CHOKE"

Dra sedan försiktigt i handtaget på startvajern tills du känner ett litet motstånd. Nu drar de i startsnöret med fart för att starta motorn. Vid kallstart kan det ta 2-3 försök för motorn att gå.

För att stoppa motorn igen, släpp helt enkelt handtaget med motorkabeln. Motorn stannar och bladet snurrar ytterligare några varv tills det stannar helt.

Variabel hastighetsinställning av motorn För bästa klippkvalitet, klipp alltid med gasreglaget i läge "FAST" (se ritningen nedan). När bladet roterar med den förinställda snabba hastigheten skapar det en stark fläkteffekt som lyfter gräset och klipper det mer effektivt.

För att stoppa motorn, dra spaken bakåt och släpp sedan motorns drivspak.

Allmänna underhållsanmärkningar: Alla muttrar, bultar och bultar måste vara ordentligt åtdragna så att maskinen är i ett säkert och funktionsdugligt tillstånd. Regelbundet underhåll är den grundläggande förutsättningen för användarens säkerhet, underhållet av driftstillståndet och gräsklipparens prestanda. Förvara aldrig en maskin med bensin i tanken i en byggnad där ångorna kan komma nära öppna lågor, gnistor eller höga temperaturer. Låt motorn svalna innan du stänger av den i ett slutet utrymme.

För att minska risken för brand, se till att gräsklipparen, och särskilt motorn, ljuddämparen och även platsen där ersättningsbränslet förvaras, är fria från gräs, löv eller alltför stora mängder smörjmedel. Kontrollera regelbundet skicket på gräsuppsamlarens lock och gräsuppsamlaren och byt ut den om den är skadad. Tappa ur bränslet i ett välventilerat utrymme när motorn har svalnat. Använd tjocka arbetshandskar när du tar bort och installerar skärbladet. UPPMÄRKSAMHET: Innan du utför något underhåll eller reparation, stäng av motorn och ta bort tändstiftet. Kontrollera gräsklipparen regelbundet och se till att ta bort eventuellt grässkräp från botten av chassit. Smörj chassit, axeln och lagren regelbundet med ett lämpligt smörjmedel. Kontrollera regelbundet knivarnas skick, eftersom de har en betydande inverkan på gräsklipparens prestanda. Bladen ska alltid vara vassa och balanserade. Kontrollera med jämna mellanrum att alla muttrar och bultar är åtdragna. Slitna eller felaktigt åtdragna bultar och muttrar kan orsaka allvarliga skador på motorn eller ramen. Om bladet träffar ett hinder hårt, stoppa gräsklipparen och kontakta FUXTEC:s kundtjänst.Manual_FX-RM5170AGILE_Int24_rev1

Skärbladet är tillverkat av pressat stål. För att uppnå ett optimalt klippresultat, slipa bladet regelbundet, ungefär var 25:e drifttimme. Kontrollera att kniven alltid är rätt balanserad. För att göra detta, sätt in en stålaxel (med en diameter på 2-3 mm) i det mittersta hålet. Om axeln är korrekt inriktad kommer den att förbli i horisontellt läge. Om kniven inte förblir i horisontellt läge, byt ut den. När du tar bort kniven, skruva loss bulten och kontrollera knivhållaren. Om delarna är slitna eller skadade, byt ut dem. VARNING: Använd alltid endast originalreservdelar. Reservdelar av sämre kvalitet kan skada gräsklipparen allvarligt och utgöra en säkerhetsrisk.

Byte av skärblad Luta gräsklipparen åt höger så att luftfiltersidan är vänd uppåt. Detta förhindrar att bränsle läcker ut och att gräsklipparen startar hårt. Inspektera bladet för skador, sprickor och överdriven rost eller korrosion. Ett trubbigt blad kan slipas, men ett blad som är överdrivet slitet, böjt, sprucket eller på annat sätt skadat måste bytas ut. En momentnyckel måste alltid användas vid installation av bladet. Kontrollera att skruvarna på bladet är åtdragna.

Om du tar bort bladet för slipning eller byte behöver du en momentnyckel för installation. Använd lämpliga arbetshandskar för att skydda dina händer.

Ta bort skruven med en hylsnyckel. Använd en träkloss för att förhindra att bladet snurrar när du tar bort skruven. Ta sedan bort bladet.

Montera bladet med bladskruven och speciella brickor. Se till att installera specialbrickorna med den konkava sidan vänd mot bladet och den konvexa sidan mot skruven.

Dra åt bladskruven med en momentnyckel, använd en träkloss för att förhindra att bladet roterar när skruven dras åt.Manual_FX-RM5170AGILE_Int24_rev1

Fördelar med Easy Clean-funktionen På vänster sida av gräsklipparen hittar du en vattenanslutning på vissa modeller för tvätt av gräsklipparen. Om du använder vattenanslutningen måste maskinen vara i det lägsta höjdläget på gräsmattan. Detta säkerställer att vattnet stannar under klippdäcket under rengöringen.

• Anslut en slang till munstycket.

• Slå på vattnet och starta motorn.

• Bladens rotationer säkerställer att vattnet rengör gräsklipparens undersida.

Kniv Kniv Tvättmaskin Skruv för knivhållareManual_FX-RM5170AGILE_Int24_rev1

Luftfilter Om motorn körs utan luftfilter eller med ett skadat luftfilter kan skräp komma in i motorn, vilket orsakar snabbt slitage på motorn.

• Tryck ner flikarna på locket och ta bort locket.

• Ta bort filtret från luftfilterbasen.

• Kontrollera filtret och skumelementet och byt ut det om det är skadat.

• Rengör filtret genom att knacka det flera gånger på en hård yta för att ta bort smuts, eller blås tryckluft genom luftfiltret från insidan. Försök aldrig att borsta bort smutsen; När du borstar av trycker du in smutsen i fibrerna.

• Använd annonsamp trasa för att torka bort smutsen från insidan av luftrenarens hölje och lock. Se till att ingen smuts kommer in i luftkanalen som leder till förgasaren.

• Sätt tillbaka filtret och locket.

Skär av skum Klaffar för öppning Luftfilterkåpa Nötter LuftfilterboxManual_FX-RM5170AGILE_Int24_rev1

Tändstift För att fungera bra måste tändstiftet ha ett korrekt mellanrum och vara fritt från avlagringar. Gör så här för att underhålla tändstiftet:

• Koppla bort tändstiftskontakten och ta bort all smuts i tändstiftsområdet.

• Ta bort tändstiftet med en tändstiftsnyckel.

Viktigt: En tändstiftsnyckel ingår inte

Tändstift Tändstift Kåpa Nyckel för tändstiftManual_FX-RM5170AGILE_Int24_rev1

• Kontrollera tändstiftet. Byt ut dem om elektroderna är slitna eller om isolatorn har sprickor eller sprickor.

• Mät elektrodavståndet till tändstiftet med en lämplig mätare. Avståndet ska vara 0,028~0,031 tum (0,7~0,8 mm). Korrigera vid behov avståndet genom att försiktigt böja sidoelektroden med ett lämpligt verktyg

• Sätt försiktigt i tändstiftet för hand för att undvika att dra åt för hårt.

• Placera tändstiftskontakten på tändstiftet. Varning: Ett löst tändstift kan överhettas och skada motorn. Om du drar åt tändstiftet för hårt kan gängan i cylinderhuvudet skadas. Justering av kablarna Innan maskinen tas i drift bör linans justering alltid kontrolleras. Kablarna kan kontrolleras genom att manövrera handtagen helt och kontrollera om kabeln är spänd. Om så inte är fallet måste den dras åt. Om handtaget inte är lätt att använda fullt ut bör kabeln lossas. Efter den första säsongen måste man räkna med att kablarna kommer att behöva justeras för optimal aktivering, eftersom kablarna kan sträcka sig under användning. Omjustering kan krävas för följande kablar:

1. Kabel för frekvensomriktaren

2. Vajer för motorbromsen

• Denna produkt är endast avsedd för klippning. Använd den inte för andra ändamål än de avsedda. Annars finns det risk för att den skadas eller leder till personskada.

• Låt aldrig barn eller personer som inte är bekanta med innehållet i denna bruksanvisning arbeta med enheten.

• Den som använder gräsklipparen är ansvarig för säkerheten för de personer som befinner sig i arbetsområdet.

• Använd aldrig gräsklipparen i närheten av andra människor, barn eller fritt strövande djur.

• Innan du börjar klippa, kontrollera terrängen där gräsklipparen ska användas och ta bort alla stenar, kablar, pinnar, splitter, ben och annat skräp som kan trassla in sig eller böjas av och orsaka skada. BRUKSANVISNING

• Alla muttrar, stift och bultar måste vara ordentligt åtdragna så att maskinen är i perfekt och funktionsdugligt skick.

• Använd aldrig gräsklipparen utan skyddskåpa.

• Använd aldrig gräsklipparen med ett löst skärblad. Kontrollera alltid att alla tillhörande skruvar är åtdragna.

• Trubbiga knivar bör bytas ut.

• När du arbetar med gräsklipparen måste de se till att de står säkert.

• Förvara aldrig gräsklipparen i slutna eller dåligt ventilerade rum där ångor kan samlas. Motorns avgaser innehåller kolmonoxid, vilket är livsfarligt.

• Arbeta endast under tillräckliga ljusförhållanden (i skymning eller med tillräcklig artificiell belysning).

• Använd inte gräsklipparen när det regnar eller när gräset är vått.

• Var särskilt försiktig när du klipper i upphöjd terräng (i en sluttning). Klipp alltid vinkelrätt mot sluttningen, parallellt med konturen och inte direkt uppför/nedför.

• Du får under inga omständigheter lämna gräsklipparen igång utan uppsikt; Om du kör gräsklipparen, stäng avManual_FX-RM5170AGILE_Int24_rev1

motorn och stäng av motorn.

• Lyft aldrig den bakre delen av gräsklipparen när du parkerar den och håll inte dina lemmar nära klippaggregatet eller den bakre utkastarrännan när motorn är igång.

• Ändra aldrig motorns hastighetsinställning.

• Transportera aldrig gräsklipparen med motorn igång.

• Stäng av motorn och dra ur tändstiftet om: om du utför arbete under klippdäcket eller i utkastarrännan. När du utför underhåll, reparationer eller inspektioner på maskinen. innan du bär, lyfter eller transporterar gräsklipparen. om du lämnar gräsklipparen utan uppsikt eller om du vill justera klipphöjden. innan du tar bort och tömmer den grova utkastkanalen.

• Om ett främmande föremål dyker upp, stäng av motorn och kontrollera noggrant om det finns skador. I händelse av skada, ta gräsklipparen till ett specialiserat servicecenter för reparation. UPPMÄRKSAMHET: Klipparfläkten fortsätter att snurra i några sekunder efter att motorn stängts av.

Om gräsklipparen vibrerar onormalt, stäng av motorn omedelbart. För att säkerställa säker drift, kontrollera regelbundet att gräsklipparens bultar, bultar och muttrar är åtdragna. VARNING: BRÄNSLE ÄR EN MYCKET BRANDFARLIG VÄTSKA.

• Förvara bränslet i en lämplig behållare.

• Fyll endast på bränsle på en öppen och välventilerad plats. Rök inte och använd inte mobiltelefon när du hanterar bränsle.

• Fyll endast på bränsle när motorn är avstängd. Öppna aldrig bränsletanken eller fyll på bränsle när motorn är varm eller igång.

• Starta inte motorn om bränsle har spillts. Ta bort gräsklipparen från där bränslet spilldes, var noga med att undvika eventuell antändning. Återuppta inte arbetet förrän det utspillda bränslet har avdunstat och bränsleångorna har försvunnit.

• Efter att ha fyllt på bränsle, dra åt tanklocket och locket på bränslebehållaren.

UPPMÄRKSAMHET: Innan du utför något underhåll eller reparation, stäng av motorn och ta bort tändstiftet.

Om du inte använder enheten under en längre tid bör du förvara den enligt instruktionerna nedan. Detta förlänger maskinens livslängd.

• Samma bensin får inte finnas kvar i tanken i mer än en månad.Manual_FX-RM5170AGILE_Int24_rev1

• Rengör gräsklipparen noggrant och förvara den i ett torrt rum.

• Förvara aldrig gräsklipparen med bränsle i tanken i en byggnad där öppen låga eller gnistor kan uppstå.

• För att minska risken för brand, håll motorn, ljuddämparen, batterifacket och bränsleförvaringsområdet fria från gräs, löv eller överflödigt fett.

• Om bränsletanken behöver tömmas bör det göras utomhus.

• När du justerar maskinen, se till att du inte fastnar med fingrarna mellan den rörliga kniven och maskinens fasta delar.

• Låt produkten svalna i minst 30 minuter innan du förvarar den.

ANTYDAN Ta reda på alternativ för avfallshantering från din kommun/stad, Återvinning av råvaror istället för avfallshantering.

Motor 2800 varv/min Kubikkapacitet 170 cc Förrätt Vajertelfer / eStart (endast för eS-modellen) Tankens volym 1,0l Oljetankens volym 0,5 l Klipphöjder 25mm-75mm Klippbredd mm 508 Diameter hjul 18 cm fram / 23 cm bak Volym gräsuppsamlare 60L Ljudeffektnivå 98dB Vibration

96. EU Försäkran om överensstämmelse

SS-EN ISO 14982:2009 Vi intygar härmed att ovan nämnda maskin uppfyller de väsentliga säkerhets- och hälsokraven i det listade EG-direktivet på grund av dess design i den version som vi har släppt ut på marknaden. All manipulation eller modifiering av maskinen som inte uttryckligen godkänts av oss i förväg kommer att göra detta dokument ogiltigt. Härmed intygar vi att ovan nämnda maskin uppfyller de väsentliga säkerhets- och hälsokraven i ovan angivna EG-direktiv. Varje manipulation eller ändring av maskinen som inte uttryckligen godkänts av oss i förväg gör detta dokument ogiltigt. Förvaring av tekniska dokument: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Tyskland, L. Zirkler, verkställande direktör
