BRUKSANVISNING FX-PS162 Fuxtec

1. Specifikationer....193

2. Symboler och säkerhetsanvisningar på maskinen....194

3. Avsedd användning och allmänna säkerhetsanvisningar....197

4. Anmärkningar för tillbehör 199

5. Anmärkningar om arbete med metallbladet....200

6. Sätta på axelremmen....201

7. Översikt över komponenter 202

8. Montering av maskinen....203

9. Kallstart av maskinen....207

10. Varmstart av maskinen....208

11. Stoppa maskinen 208

12. Tekniker för trimning....208

13. Byt ut nylonträden....210

14. Tidsplan för underhåll....211

15. Förvaring av maskinen....213

16. Felsökning....214

17. Kundservice....215

18. Garanti 215

19. Meddelande om avfallshantering....215

20. EU-försäkran om överensstämmelse 216

Din nya enhet har utvecklats och designats så att den uppfyller FUXTEC:s höga krav, såsom användarvänlighet och användarsäkerhet. Rätt behandlad kommer den här enheten att tjäna dig väl i många år framöver.

VARNING: För att minska risken för skador måste användaren läsa och förstå denna guide innan han använder enheten.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

Vi strävar efter att ständigt förbättra våra produkter. Därför kan tekniska data och illustrationer komma att ändras!

1. Specifikationer

Typ	FX-PS152	FX-PS162
Motor	Luftkyld; 2-takt	Luftkyld; 2-takt
Kubikkapacitet	51.7cm3	62cm3
Maximal uteffekt (kW)(Överensstämmer med ISO 8893)	2,2 kW / 7.500^min-1	2,6 kW / 7 500 min-1
Motorns maximala varvtal	9.000 minuter-1	9.000 minuter-1
Maskinens tomgångshastighet	3 000^minuter-1	3 000^minuter-1
Maximalt spindelvarvtal (röjsåg)	7 100^minuter/min-1	7100^minuter-1
Maximalt spindelvarvtal(grästrimmer)	6 600^minuter/1	6600^minuter-1
LPA på operatörsstationen	99,5 dB(A) (K=3dB)	101,0 dB(A) (K=3dB)
Uppmätt LWA enligt ISO 10884	107,7 dB(A) (K=3dB)	106,9 dB(A) (K=3dB)
Garanterad LWA	113dB(A)	113dB(A)
Maximala vibrationsvärden för varjerörelse	5.259m/s2k=1.5m/s2	8.124m/s2k=1.5m/s2
Maximal gängdiameter	440 mm ( 2.5 mm)	440 mm ( 2.5 mm)
Diameter på metallplåt	305mmx1.6mm-2T /255mmx1.6mm-3T /255mmx1.6mm-4T /255mmx1.6mm-8T	305mmx1.6mm-2T /255mmx1.6mm-3T /255mmx1.6mm-4T /255mmx1.6mm-8T
Skäranordningens rotationsriktning	Moturs (se marking påskylten)	Moturs (se marking påskylten)
Antal handtag	2 stycken	2 stycken
Torrvikt (utan bränsle, skärsats,bärrem)	8,5 kg	8,67 kg
Bränsletankens kapacitet (l)	1. veckor2	1. veckor2
Bränsleförbrukning (kg/h) (i enlighetmed ISO 8893)	0.98	0.98
Specifik bränsleförbrukning (g/kWh)(överensstämmelse med ISO 8893)	630	630

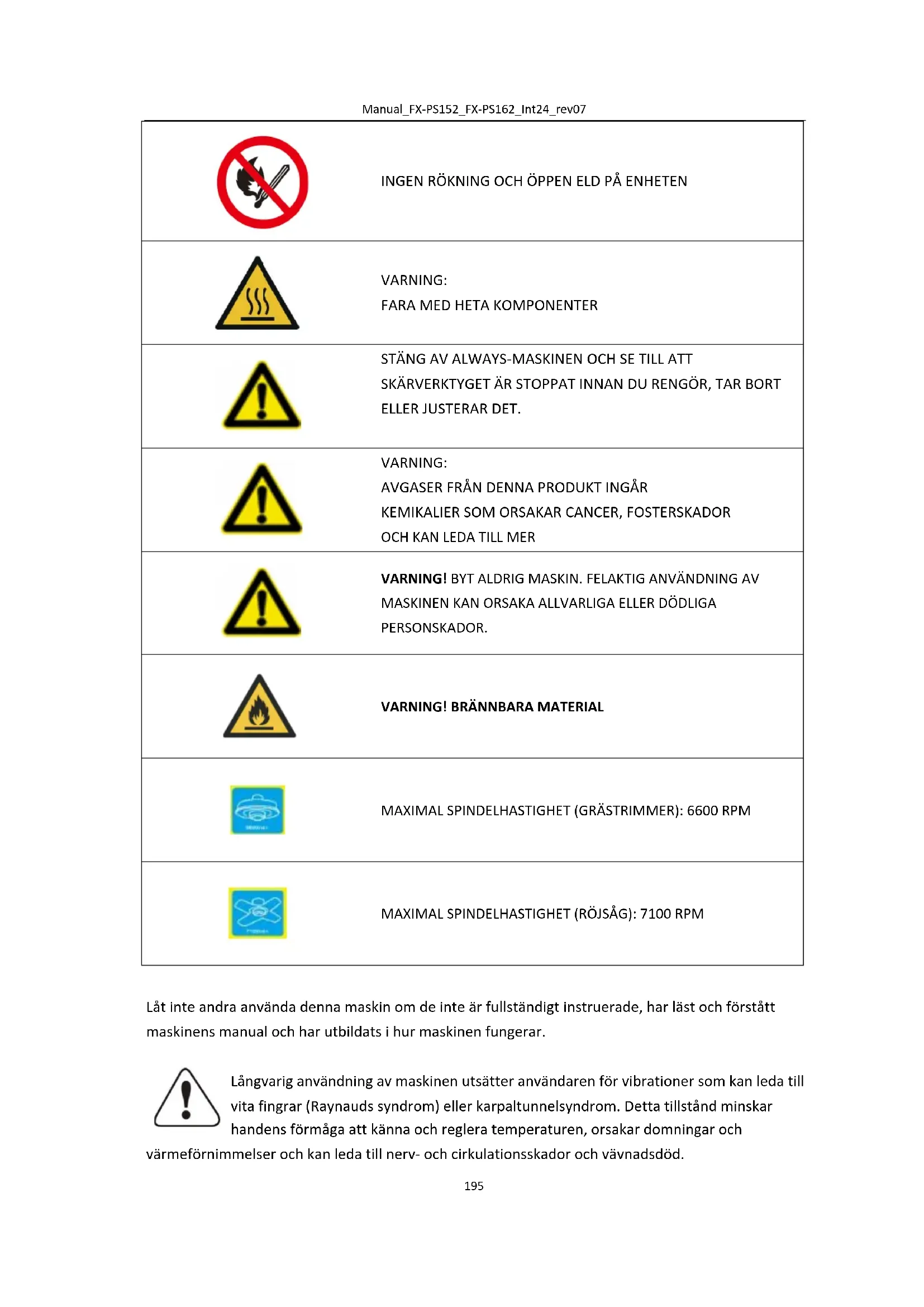

142. Symboler och säkerhetsanvisningar på maskinen

WARNING! FELAKTIGT SKICK KAN LEDA TILL ALLVARLIGA SKADOR

LÄS OCH FÖRSTÅ DENNA BRUKSANVISNING FÖRE ANVÄNDNING.

BÄR ALLTID ÖGONSKYDD, HÖRSELSKYDD OCH HUVUDSKYDD

ANVÄND FOTSKYDD.

ANVÄND HANDSKAR (Vass kant!).

BERÖRING AV DET ROTERANDE BLADET FÖRBJUDET, SKADA

Låt inte andra använda denna maskin om de inte är fullständigt instruerade, har läst och förstått maskinens manual och har utbildats i hur maskinen fungerar.

Långvarig användning av maskinen utsätter användaren för vibrationer som kan leda till vita fingrar (Raynauds syndrom) eller karpaltunnelsyndrom. Detta tillstånd minskar handens förmåga att känna och reglera temperaturen, orsakar domningar och

värmeförnimmelser och kan leda till nerv- och cirkulationsskador och vävnadsdöd.

Alla faktorer som leder till sjukdom med vita fingrar är inte kända, men kallt väder, rökning och andra sjukdomar som påverkar blodkärlen och blodcirkulationen, samt stor eller långvarig stress från vibrationer nämns som faktorer i utvecklingen av vita fingrar. För att minska risken för vita fingrar och karpaltunnelsyndrom bör du överväga följande:

• Använd handskar och håll händerna varma.
  • Ta regelbundna pauser.

Alla ovanstående försiktighetsåtgärder kan inte utesluta risken för whitefinger-sjukdom eller karpaltunnelsyndrom. Långvariga och regelbundna användare rekommenderas därför att noggrant övervaka tillståndet på dina händer och fingrar. Sök omedelbart läkarvård om något av ovanstående symtom uppstår.

Verktygets driftljud kan skada din hörsel. Använd ljudisolering (Oropax eller hörselkåpor) för att skydda den. Långvariga och regelbundna användare rekommenderas att kontrollera sin hörsel regelbundet. Var särskilt vaksam och försiktig när du bär hörselskydd, eftersom det begränsar din förmåga att höra varningar (samtal, larm etc.).

WARNING: En viss mängd bullerexponering från denna enhet är oundviklig. Skjut upp bullriga arbeten till tillåtna och angivna tider. Om det behövs, håll dig till viloperioder och begränsa arbetstiden till ett minimum. För deras personliga skydd och skydd av personer i närheten måste lämpliga hörselskydd bäras.

143. Avsedd användning och allmänna säkerhetsanvisningar

Denna maskin får endast användas för att klippa eller trimma gräs, ogräs och undervegetation. Använd aldrig för andra ändamål, eftersom det kan orsaka allvarliga skador!

Korrekta säkerhetsanvisningar måste följas. UTSÄTT INTE DIG SJÄLV ELLER ANDRA FÖR FARA. Följ dessa allmänna säkerhetsinstruktioner:

- Använd alltid skyddsglasögon för att skydda ögonen. Långt hår måste vara bakåtknutet. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar av maskinen. Säkra, starka, halkfria skyddsskor måste alltid bäras. Det rekommenderas att ben och fötter är heltäckande skyddade för att skydda sig mot flygande föremål under drift.

- Kontrollera hela maskinen för lösa delar (muttrar, bultar, skruvar etc.). Underhåll eller byt ut vid behov innan du använder maskinen. Använd inga andra tillbehör med detta krafthuvud än de som rekommenderas av tillverkaren. Underlåtenhet att göra det kan leda till allvarliga skador på användaren eller åskådare, samt skador på maskinen.

- Håll handtagen fria från olja och bränsle.

- Använd alltid rätt handtag och axelremmen när du skär

• Rök inte när du blandar bränsle eller fyller tanken

- Blanda inte bränsle i ett slutet utrymme eller nära öppen eld. Se till att det finns tillräcklig ventilation

- Blanda och förvara bränsleblandningen i en märkt behållare som är godkänd för sådan användning enligt lokala bestämmelser.

• Ta aldrig bort tanklocket när maskinen är igång

- Använd inte maskinen i slutna utrymmen eller byggnader. Avgaser innehåller farlig kolmonoxid.

- Försök inte justera maskinen när du går och bär. Ställ alltid maskinen på en plan, klar yta.

- Använd inte maskinen om den är skadad. Ta aldrig bort skydden från maskinen. Underlåtenhet att göra det kan leda till allvarliga skador på operatören eller åskådare, samt skador på maskinen.

- Kontrollera området som ska skäras och ta bort eventuella rester som kan trassla in sig i nylonskärhuvudet eller skärbladet. Ta också bort alla eventuella föremål som maskinen kan kasta runt under skärning.

• Lämna aldrig maskinen utan uppsikt.

- Sträck dig inte längt framåt. Se till att du alltid står stadigt och håller balansen. Kör inte maskinen när du står på en stege eller i någon annan instabil stående position.

- Barn får inte ha tillgång till maskinen. Åskådare bör stå på ett säkerhetsavständ på minst 15 meter från arbetsområdet.

- Håll händer och fötter borta från nylonskärhuvudet eller metallbladet under arbetsprocessen.

- Använd inte maskinen om du är trött, sjuk eller påverkad av mediciner, droger eller alkohol.

• Använd ett oskadat skärhuvud av nylon. Om du träffar en sten eller något annat hinder, stoppa maskinen och kontrollera skärhuvudet i nylon. Ett defekt eller obalanserat skärhuvud av nylon får aldrig användas.
• Innan du startar, efter fel eller slag, se till att kontrollera enheten och se till att den är i gott skick.
• Uppmärksamhet! Lokala bestämmelser kan begränsa användningen av maskinen
• Håll alltid enheten i gott skick med skärverktyget. Observera att felaktigt underhåll, användning av reservdelar som inte uppfyller kraven eller borttagning eller modifiering av säkerhetsanordningar kan orsaka skador på enheten och allvarliga skador på den person som arbetar med den.
• Säkra enheten väl under transport för att förhindra förlust av bränsle, skador på enheten och personskador. Montera alltid transportskyddet för skärbladet innan du transporterar eller förvarar maskinen.
• För maskiner med koppling, kontrollera regelbundet att skärtillbehören slutar snurra när motorn går på tomgång.
• Före varje användning, kontrollera maskinen för lösa fästelement, bränsleläckage, skadade delar etc. Byt ut skadade delar före användning.
• Det är nödvändigt att ta tillräckligt med pauser och byta arbetsställning.
• Förvara inte maskinen i ett slutet utrymme där bränsleångor kan nå en öppen eld från varmvattenberedare, ugnar etc. Förvara maskinen i ett välventilerat utrymme
• VIKTIGT: När du fyller på bränsle, se till att maskinen är avstängd och nedkyld. Tanka aldrig när maskinen är igång eller varm. Om bensin spills, torka upp det innan du startar maskinen

144. Anmärkningar för tillbehör

• Se till att din produkt endast är utrustad med originaltillbehör. Använd endast originaldelar som är föreskrivna av tillverkaren. Användning av annan extrautrustning eller tillbehör kan orsaka skador på användare och skador på maskinen.
• Rengör motorn helt, särskilt bränsletanken och luftfiltret. Efter användning av enheten måste allt bränsle avlägsnas.
• Om du som åskådare närmar dig en användare av maskinen, fånga försiktigt deras uppmärksamhet och bekräfta att användaren stoppar maskinen. Skräm eller distrahera inte användaren, annars kan du orsaka en osäker situation.
• Rör aldrig vid skärhuvudet av nylon eller metallbladet när maskinen är igång. Om det är nödvändigt att byta ut skyddet eller skärverktyget, se till att maskinen och skärverktygen har stannat
• Maskinen måste vara AV innan du byter arbetsområde på maskinen
• Låt vid behov en auktoriserad återförsäljare reparera maskinen. Om maskinen är defekt, fortsätt inte att köra den.
• När du startar eller använder maskinen, rör aldrig vid heta delar som avgasrör, tändkablar eller tändstift.
• Efter att maskinen har stoppats är avgaserna fortfarande varma. Placera aldrig maskinen i närheten av brandfarliga material (torrt gräs, brandfarliga gaser eller brandfarliga vätskor etc.).
• Var särskilt uppmärksam på det faktum att när du arbetar i regn eller omedelbart efter regnet kan marken vara slät.
• Om du glider eller faller till marken, släpp gasen omedelbart
• Innan du tar bort någon blockering, stoppa maskinen och koppla bort tändstiftskontakten. Innan du justerar eller reparerar maskinen, se till att maskinen är stoppad och att tändstiftskontakten är borttagen.
• Var försiktig så att du inte tappar maskinen eller träffar hinder.
• Om maskinen ska förvaras under en längre tid, töm bränsle från bränsletanken och förgasaren, rengör delarna, placera maskinen på ett säkert ställe och se till att maskinen är helt kyld.
• Utför ständiga kontroller för säker och effektiv drift av maskinen. För en fullständig kontroll, kontakta en specialistverkstad.
• Håll maskinen borta från eld eller gnistor.
• Var försiktig när du använder den. Det finns risk för kast och rekyl.
• Var ytterst försiktig när du använder denna maskin med skärbladet. Ett kast från skärbladet är en reaktion som kan uppstå när det roterande skärbladet träffar ett föremål som inte kan skäras. Denna kontakt gör att skärbladet stannar för ett ögonblick och sedan plötsligt trycker av det träffade föremålet med accelererad kraft. Denna kastreaktion kan vara så våldsam att operatören förlorar kontrollen över maskinen. Ett kast från skärbladet kan inträffa utan förvarning om skärbladet stöter på ett hinder, blockeras eller fastnar. Detta är mer troligt i

områden där det är svårt att hålla reda på materialet som ska skäras. För enkel och säker klippning, ta itu med ogräset du vill klippa från höger till vänster. I händelse av att ett föremål eller en träpinne träffas oväntat kan detta minska ett kast från skärbladet.

145. Anmärkningar om arbete med metallbladet

Ett metallblad med 3 tänder levereras med maskinen. Detta används för att klippa buskar och ogräs. Det är förbjudet att använda sågbladet med denna maskin.

FARA WARNING

Skär inte med tråkig, sprucken eller skadad metallplåt.

Innan du arbetar, kontrollera området för hinder som stenar, metallstänger eller andra föremål. Om dessa inte tas bort

markera denna position så att en kollision med bladet

undviks. Rör kan fastna på bladhuvudet och fladdra eller virvla upp i luften.

FARA WARNING

Använd inte röjsågen för att fälla träd.

FARA WARNING

Använd axelremmen hela tiden. Justera och fixera bältet och

Remspännplatta på maskinen så att maskinen ligger några cm över marken

Hänger. Skärhuvudet och skyddsskölden ska vara jämna i alla riktningar. Förspänn maskinerna på höger sida av kroppen.

FARA WARNING

Dessutom bär du huvud-, ögon-, ansikts- och hörselskydd samt skyddsskor. Bär inte ringar och smycken eller

Lösa, dinglande kläder som kan fastna i maskinen.

Bär inte skor med oskyddade tår och arbeta

Inte barfota eller utan benskydd. I vissa situationer,

Du bär huvudskydd.

146. Sätta på axelremmen

Axelremmen är utrustad med en snabbkopplingsanordning (se bild). Du kan snabbt ta bort axelremmen genom att dra i snabbkopplingsanordningen.

Läs manualen noggrant. Var väl förtrogen med kontroll och korrekt användning av maskinen. Förstå

hur du stoppar och stoppar maskinen. Förstå hur du snabbt släpper ett uttänjt fasthållande.

Låt inte någon komma in i RISKOMRÅDET på jobbet. Riskområdet är ett område med en radie på 15 meter (cirka 16 trappsteg). Insistera på att personer i RISKZON bär ögonskydd mot slungande föremål. Om maskinen måste användas där människor är oskyddade, arbeta med låg gasspjällshastighet för att minska risken för att glida föremål.

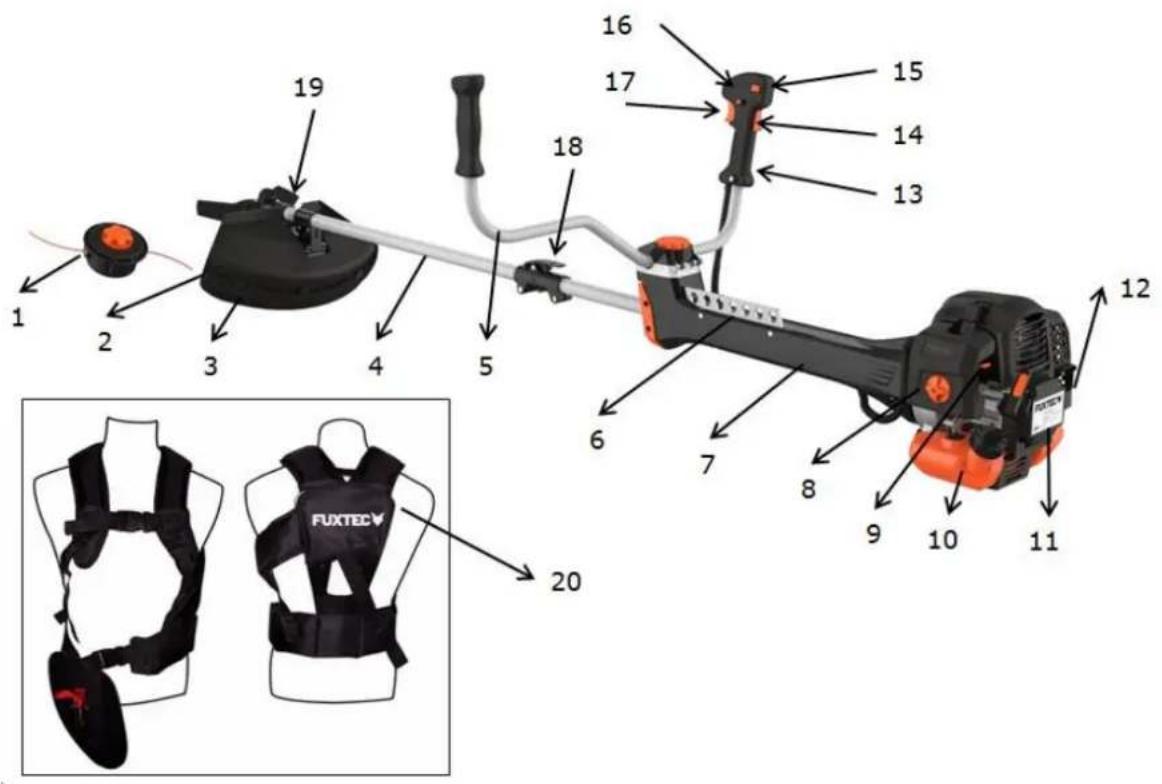

147. Översikt över komponenter

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 FUXTEC

1. Trådhuvud i nylon
2. Skärande blad
3. Sköld
4. Drivaxel
5. U-handtag
6. Hållare för bärrem
7. Enhet för vibrationsdämpning
8. Luftfilterkåpa
9. Spak för choke
10. Stridsvagn

11. Seilzug-Easystarter

12. Uttömma

13. Gashandtag
14. Gasbarriär*
15. Start/stopp-knapp
16. Låsning av gas**
17. Strypventil
18. Länk
19. 3-tandat metallblad
20. Professionell axelrem

Fastsättning av handtaget

Handtaget måste monteras före användning.

För korrekt installation, följ följande illustrationer.

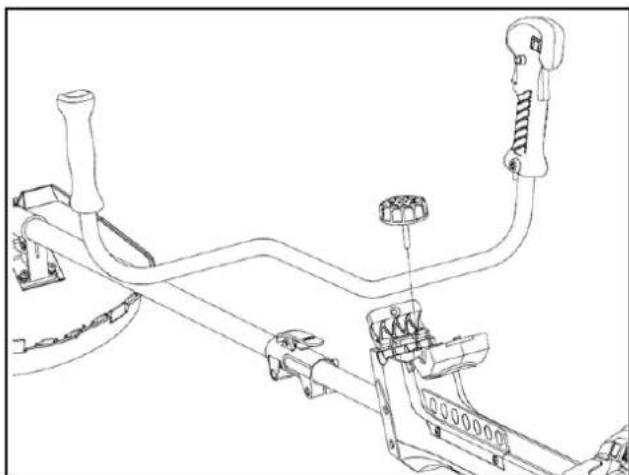

Montering av handtagsröret för användning

Placera U-handtaget i det öppna fästet och skruva ihop båda skalen med den orange lässkruven.

Var noga med att hänvisa till "Komponent överview" under kapitel 7 för att säkerställa att handtaget är i rätt läge!

1). Applicera drivaxeln på huvudaxeln så att axelns hål är i linje med kontaktens lässtift.

2). Manövrera låsbulten och sätt in drivaxeln i huvudaxeln. Lossa lässtiftet och se till att lässtiftet klickar in i hålet.

3). Vrid vingskruven medurs för att säkra anslutningen.

Installation av skyddsskölden

Montera skyddsskölden på drivaxelröret mot transmissionshuset. Dra åt hållaren på skyddet så hårt att bladskyddet inte rör sig eller glider ner under drift.

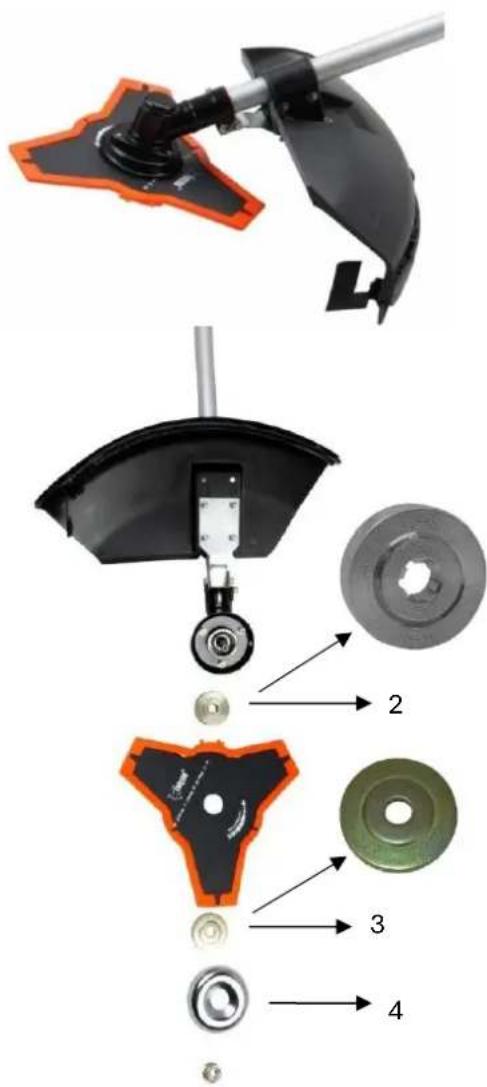

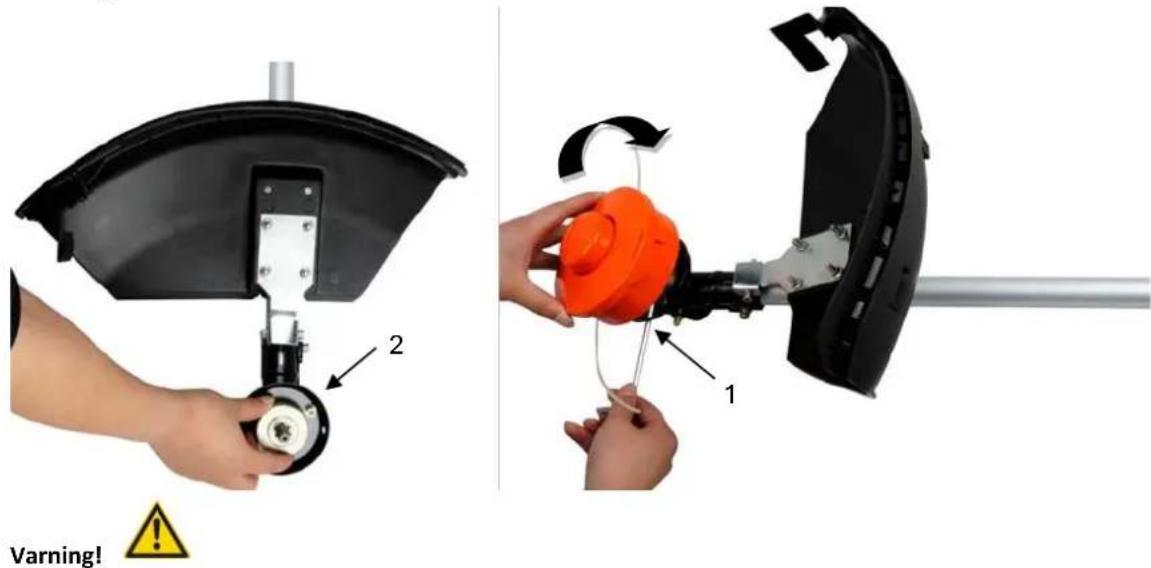

Montering av plåten

Trappsteg:

1. Stick in nyckeln (1) i hålet på transmissionshuvudet.
2. Ta bort muttern, locket (4) och övre distansbrickan (3) från transmissionsaxeln.
3. Placera plåten i mitten av den nedre Distansbricka (2). Se till att den markerade sidan av skärbladet är i kontakt med skivan (2).
4. Skjut den övre distansbrickan (3) över transmissionsaxeln till den omärkta sidan av metallplåten. Se till att den nedre (omärkta) sidan av skärbladet är i kontakt med den övre distansen (3).
5. Sätt på silverringen = locket (4) och skruva fast överfallsmuttern ordentligt med växelhuvudet låst (se punkt 1).

Stick in nyckeln (1) i hålet på transmissionshuvudet så att transmissionsaxeln låses. Skruva loss muttern och ta bort den. Eftersom detta är en säkerhetsmutter, se till att det finns en vänstergänga.

Steg 2:

Montera den nedre distansbrickan (här punkt 2, samma skiva som ovan vid montering av kniv 2) och montera gängrullen på växelaxeln. De återstående tillbehören som den övre distansen/brickan eller silverringen behövs inte för att montera trådrullen! Dra sedan åt dem för hand.

Se till att alla komponenter är ordentligt monterade och monterade och att alla skruvar är åtdragna.

BRÄNSLE OCH 2-TAKTSOLJA

Använd blyfri bensin med 2-takts motorolja i förhållandet 40:1. Under de första arbetsprocesserna kan ett blandningsförhållande på 25:1 väljas för att initialt smörja alla maskindelar optimalt.

WARNING: Använd aldrig ren bensin i din maskin. Detta orsakar permanent motorskada och utesluter tillverkarens garanti för denna produkt. Använd aldrig en bränsleblandning som har förvarats i mer än 90 dagar.

WARNING: Det måste vara en premiumolja för 2-takts luftkylda maskiner. Vi rekommenderar original FUXTEC 2T-olja "Made in Germany".

BRÄNSLEBLANDNING

Blanda bränsle med 2-taktsolja i en avsedd behållare. Not

blandningstabellen på följande sida för korrekt förhållande mellan bränsle och olja. Skaka behållaren för att säkerställa fullständig blandning.

Bensin	Tvåtakts motorolja (40:1)	Bensin	Tvåtakts motorolja (40:1)
1 liter	0,025 liter	5 liter	0,125 liter
2 liter	0.050 liter	10 liter	0.250 liter

WARNING: Brist på smörjning utesluter maskintillverkarnas ansvar.

Bensin och olja måste blandas i förhållandet 40:1.

Rekommenderat bränsle

Det rekommenderas att använda blyfri bensin med ett oktantal på 90# eller högre för att minska koldioxidinfångningen i förbränningskammaren. Använd inte gammal eller smutsig bensin. Håll bränsletanken dammfri och undvik att vatten kommer in i tanken. Ibland blir det feltändningar när de är överbelastade, vilket är normalt.

Om feltändningarna hörs under normal belastning rekommenderar vi att du byter ut bensinen. Om feltändningen kvarstår efter det, kontakta en auktoriserad verkstad.

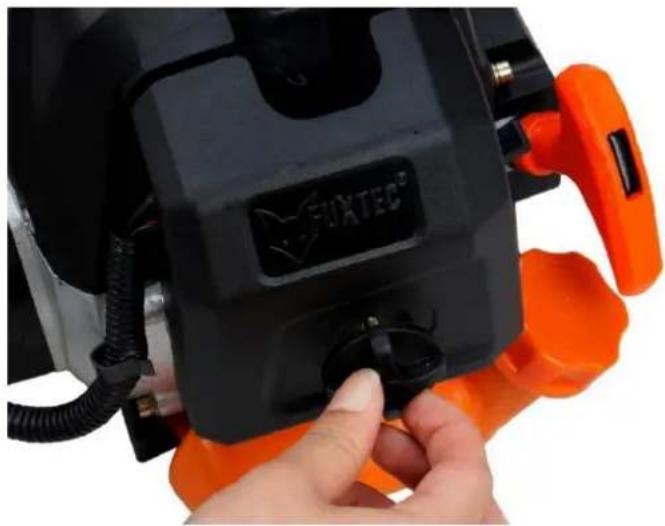

WARNING

Påfyllningslock Max. fvllnadsnivå

• Bensin är mycket brandfarligt och kan leda till explosioner vid gnistor
• Tanka endast i välventilerade rum och låt motorn svalna innan du fyller på. Rökning och öppen eld samt gnistor ska undvikas vid tankning
• Överfyll inte tanken (se bild max. nivå)
• Efter tankning, kontrollera att tanklocket är ordentligt stängt
• Undvik bensinspill
• Håll maskinen borta från barn

Bensin med etanolhalt

Motorn kan drivas med E10 bensin. Använd dock inte bensin med

En etanolhalt som är högre än 10 %.

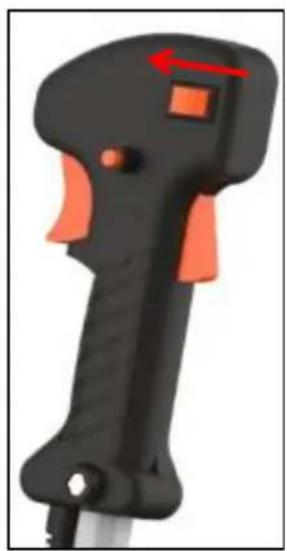

149. Kallstart av maskinen

1. Placera maskinen på en stadig och plan yta. Skjut motorns stoppbrytare framåt till läge 1.

1. Justera spaken för startluckan (Choke) gå upp på "KALLSTART"

2. Tryck på förgasarpumpen ca 8-10 gånger (tills bensin rinner i ledningen)

3. Dra ut startsnöret med ett kort drag tills motständ känns

(ca 100mm). Ett kontinuerligt, särskilt snabbt drag kommer att ge en stark gnista och motorn kommer att rapportera efter 2-3 bloss.

1. Viktig: Efter att motorn har rapporterat, ställ tillbaka spaken för startluckan (choken) i läge "WARM START" och dra omedelbart i startmotorn igen tills motorn startar. " Se även Video Device Start på vår hemsida"

2. Låt motorn värmas upp i cirka 10 minuter på tomgång

OBS: Om maskinen inte startar efter upprepade försök, se kapitlen om felsökning.

OBS: Dra alltid startsnöret rakt ut. Om du drar i startmotorn i en vinkel gnuggar repet mot öglan. Det diagonala draget kan leda till att startlinan fransas eller går sönder. Håll alltid i starchandtaget när

repet dras tillbaka. Låt aldrig repet kastas tillbaka från ett utdraget läge. Detta kan skada startanordningen.

1. Placera maskinen på en stadig och plan yta.
2. Flytta motorns stoppreglage nedåt
3. Skjut choken till läget "WARM START"
4. Dra ut startsnöret med ett kort drag tills motständ känns

(ca 100mm). Ett kontinuerligt, särskilt snabbt drag ger en stark gnista och startar motorn

Om maskinen inte startar, fortsätt igen enligt "Kallstart av maskinen"

151. Stoppa maskinen

Lås upp gasreglaget. Låt maskinen återgå till tomgång. Tryck motorns stoppknapp på handtaget uppåt tills maskinen stannar. Om dessa inte stannar, dra ut tändstiftsstiftet i en nödsituation. Lämna aldrig maskinen utan uppsikt när den är igång.

152. Tekniker för trimning

YTTERLIGARE SÄKERHETSINSTRUKTIONER

Innan du kör din maskin, läs anteckningarna i kapitel 3 och 4 i denna handbok.

FÖRSIKTIGHET

TRIMMA ELLER KLIPP ALLTID VID HÖGA MOTORVARVTAL. Kör inte maskinen långsamt i början eller i trimläge.

HÅLL ALLTID AVSTÅND INOM ARBETSOMRÅDET från burkar, flaskor, stenar etc. Virvlande föremål kan orsaka allvarliga skador på användare eller åskådare och skada maskinen. Om ett föremål stöts till av misstag, STÄNG omedelbart av MASKINEN och kontrollera maskinen. Kör aldrig maskinen med skadade eller defekta delar.

ANVÄND INTE maskinen för något annat ändamål än att trimma gräs.

Lyft aldrig nylonskärhuvudet över knähöjd under drift.

Kör inte maskinen i en sluttning om det finns risk för att den glider eller tappar stabiliteten.

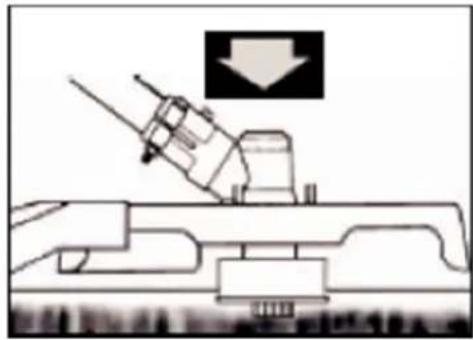

FRIGÖRING AV NYLONTRÅD

För att släppa ut ny linje, kör maskinen på full gas och knacka nylonskärhuvudet mot gräsmattan. Tråden släpps automatiskt. Kniven i skyddsskölden skär av överflödig tråd.

WARNING: Ta regelbundet bort gräsavlagringar för att förhindra överhettning av drivaxeln. Gräsavlagringar uppstår när fibrer av ogräset trasslar in sig runt vågen under den skyddande skölden. Detta förhindrar att axeln kyls ner ordentligt. Ta bort

gräsavlagringar med en skruvmejsel eller liknande verktyg endast när maskinen är avstängd.

Om maskinen har utrustats på rätt sätt med en skyddssköld och ett skärhuvud av nylon, kommer din maskin att trimma fula ogräs och högt gräs med stor diameter i områden längs staket, väggar, fastigheter och runt träd.

OBS: Var särskilt uppmärksam på trimning på tegel- eller stenväggar etc., vilket leder till snabb gängförslitning.

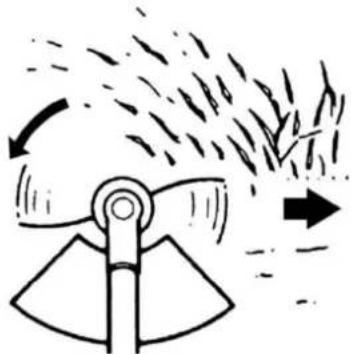

MER EXAKT TRIMNING

Sväng trimmerns nylonskärhuvud horisontellt från sida till sida. Luta inte skärhuvudet av nylon medan du arbetar. För korrekt klipphöjd, trimma i förväg i ett testområde. Håll nylonskärhuvudet på samma nivå för jämnt skärdjup.

Trimma runt trädstammar med ett långsamt tillvägagångssätt; Tråden ska inte kollidera med trädstammen. Gå runt trädet från vänster till höger. Närma dig gräs eller ogräs med spetsen på tråden.

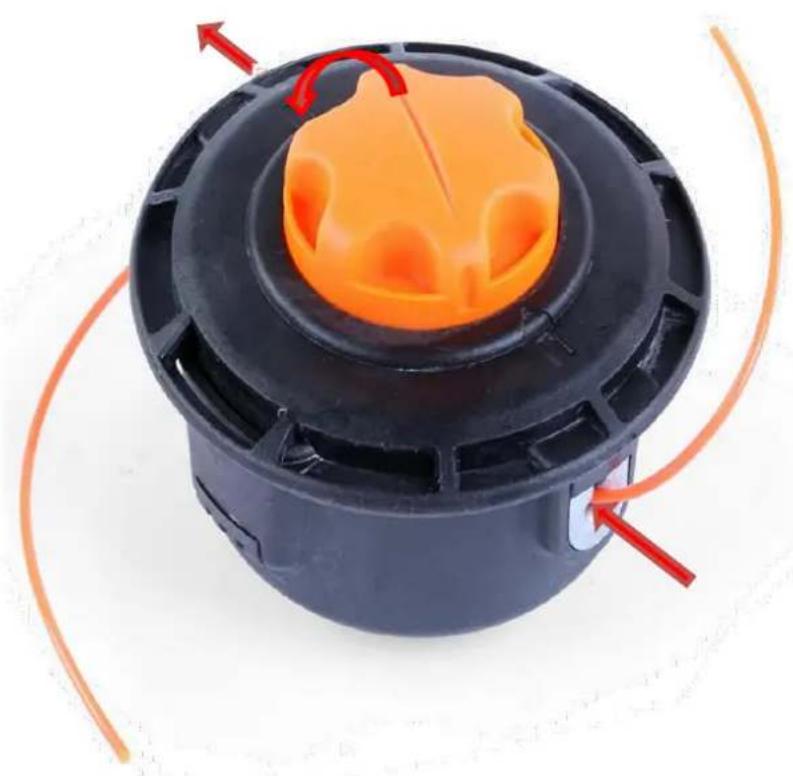

153. Byt ut nylonträden

Med FX-PS152-modellen har du redan ett EASY Fit-nylongänghuvud i leveransen, som inte behöver demonteras på ett komplicerat sätt.

Vrid spolhuvudet (orange) tills pilmarkeringarna matchar och hålet är synligt överallt.

Du skjuter helt enkelt igenom önskad längd på träden och lindar träden medurs. Det är därför EASY FIT – fyller linan utan att demontera spolen

154. Tidsplan för underhåll

Regelbundna kontroller och justeringar måste utföras för att säkerställa att bensinmotorn behåller sin prestanda. Regelbundet underhåll säkerställer också en längsiktig livslängd. Se följande tabell för den regelbundna underhållscykeln.

WartungszyklusKomponent		Någonanvändning	Varjemånadeller 10timmar	Var 3:emånadeller 25:etimme	Var 6:emånadeller 50:etimme	Var 12:emånadeller100:etimme	Vartannatår ellervar 300:etimme
Luftfilter	Check	■
	Ren			■a
Tändstift	Granska ochjustera					■
	Utbyte						■
Tändstiftsstift (tillval)	Ren					■
Kylning	Undersökning				■
Fästelement sommuttrar och bultar	Kontrollera (draåt vid behov)	■
Koppling	Undersökning				■b
Tomgång	Kontrollera ochjustera					■b
Ventilspel	Kontrollera ochjustera					■b
Förbränningkammaren	Ren	300 h efteråt
Bränsle	Check					■
Bensintank	Check					■
Bränsleledning	Check	Alla år (byt ut vid behov)

WARNING

a. Öka underhållsintervallen om arbete utförs i dammiga miljöer.
b. Alla underhållsåtgärder – förutom de som anges i bruksanvisningen

Arbetet måste utföras av kvalificerad underhållspersonal

Ett smutsigt luftfilter sätter press på motoreffekten, ökar bränsleförbrukningen och gör det svårt att starta.

Om du märker en förlust av motoreffekt:

1 Ta bort skruven på filterlocket och ta bort filtret.
2 Rengör filtret med tvål och vatten. Använd aldrig bensin eller bensen!
3 Låt filtret lufttorka.
4 Byt ut filtret och fäst filterlocket med skruven.

Underhåll av tändstift

För att säkerställa normal drift av motorn måste antändningsavständet på 0,6 -0,7 mm bibehållas och vara fritt från kolavlagringar. Gör alltid följande när motorn är avstängd:

1. Lossa tändstiftskontakten försiktigt . Dra inte i kabeln utan direkt i kontakten
2. Använd den medföljande tändstiftsnyckeln för att skruva loss tändstiftet
3. Inspektera tändstiftet visuellt för skador och elektrodbränning,
   Ta bort kolavlagringarna
4. veckor Kontrollera gapet med en bladmätare och böj elektroden till rätt avständ på 0,6 till 0,7 mm
5. Kontrollera tändstiftsbrickan och slå på tändstiftet med ett vridmoment på 12-15Nm
6. Sätt tillbaka tändlocket på tändstiftet

Tändstiftet måste skruvas fast, annars blir motorn varm och skadas.

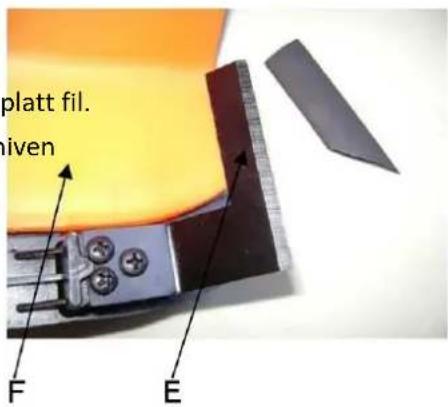

Slipning av skyddande sköldknivar

1. Ta bort skärbladet (E) från skyddskåpan (F).
2. Kläm fast kniven i ett skruvstäd. Slipa knivar med en platt fil.

Se till att du behåller vinkeln på skäreggen. Flytta slipkniven

endast i en riktning under slipningsprocessen.

platt fil. iven F E

155. Förvaring av maskinen

WARNING: Om du inte följer dessa steg kan plack bildas i förgasaren. Detta gör det svårt att börja senare och orsakar permanent skada

1. Utför allt allmänt underhåll som anges i underhållsavsnittet i din
   Användarhandbok.
2. Rengör utsidan av maskinen, drivaxeln, skyddsskölden och nylonskärhuvudet.
3. Töm bränsletanken på bränsle.
4. Starta maskinen efter att bränslet har tömts.
5. Låt maskinen gå på tomgång tills den stannar av sig själy. Detta rengör förgasaren från bränsle.
6. Låt maskinen svalna (ca 5 minuter).
7. Använd en tändstiftsnyckel, ta bort tändstiftet.
8. Häll 1 tesked ren 2-taktsolia i förbränningskammaren. Dra i startsnöret

långsamt flera gånger för att belägga inre komponenter. Byt ut tändstiftet.

1. Förvara maskinen på en sval, torr plats borta från antändningskällor som en oljebrännare,

varmvattenberedare, etc

SKYDD AV TRANSPORTER

Se till att maskinen är väl säkrad under transport för att undvika bränsleförlust, skada eller personskada. Installera ett transportskydd för metallplåtar under transport och lagring

156. Felsökning

Situation		Orsak	Lösning
Ingen gnista	Tändstift	Kolavlagring mellan tändstiftets dioder	Rengör tändstiftet.Gapjustering 0,6 ~ 0,7 mm, byt ut tändstiftet
	annan	Tändspole defekt, svänghjulsmagnet för svag	Byt ut tändspolen eller svänghjulet
Svag gnista	Komprimering	för mycket bensin i förbränningskammaren, dåligt bränsle eller vatten i tanken	Ta bort tändstiftet och låt det torka, byt ut bränslet.
	Förgasaren pumpar inte längre olja.	Oljeledningen blockerad	Rengöring av förgasaren och rengöring av ledningarna
	Normal oljetillförsel men svag kompression	Kolvringarna slitna, tändstiftet inte fastskruvat, cylinderhuvudet inte åtdraget, fel ventilspel eller tändningstid.	Byt ut, dra åt, byt ut eller justera
	Normal oljetillförsel och bra gnista	Dålig kontakt mellan tändlocket och tändstiftet	Växla eller checka

2. Svårigheter under drift

Manual_FX-PS152_FX-PS162_Int24_rev07

Situation	Orsak	Lösning
Motorn kommer inte upp i hastighet	Choken är i "COLD START"-läge, avgassystemet täpper till ingen lufttillförsel, rörliga element slitna, tändgnistan svag för stort ventilspel, cylinderhuvudet sotigt	Öppna choken, byt avgassystem, kontrollera eller byt tändspole, justera svänghjulet, tändstiftet
Läckage av driftvätskor	Ledningar till förgasarens igensatta tändstift skiljer sig felaktigt	Byt ut rör och förgasare justera gapstorleken
Motor-Ljud	Fel chokeläge,Kamaxel skadad	Kontrollera/byt kamaxel
Förgasare läcker	Fel på backventilen på tanklocket	Sätt tillbaka tanklocket
	Förgasarpackning sliten	Byt ut förgasaren eller packningen

Om ingen felsökning löser problemet, kontakta din återförsäljare eller tillverkaren direkt. Använd endast originaldelar som är godkända av tillverkaren, annars finns det risk för fara.

157. Kundservice

Låt endast kvalificerade specialister reparera din köpta enhet och endast med originalreservdelar. Detta säkerställer att enhetens säkerhet upprätthålls.

Kontakta när som helst tillverkaren FUXTEC GmbH direkt angående underhållsarbete och anskaffning av reservdelar på www.fuxtec.de

158. Garanti

Garantiperioden är 24 månader från inköpsdatumet. Förvara ditt köpbevis på ett säkert sätt. Undantagna från garantin är slitdelar och skador på grund av felaktig användning, användning av våld, tekniska ändringar, användning av fel tillbehör eller icke-originalreservdelar och reparationsförsök av okvalificerad personal. Garantireparationer får endast utföras av auktoriserade fackhandlare.

159. Meddelande om avfallshantering

Kontakta din lokala kommun för kassering av enheten. För att göra detta, kassera allt driftsmaterial som bensin och olja i förväg.

160. EU-försäkran om överensstämmelse

Vi förklarar härmed,

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

att följande maskin uppfyller de relevanta grundläggande säkerhets- och hälsokraven i EG-direktiven på grund av dess design och design samt i den version vi släpper ut på marknaden.

Maskinens namn:

Bensin Motorsense/Rasentrimmer

Maskin:

FX-PS152 / FXPS162

Varumärke:

FUXTEC FUXTEC

Strömförbrukning/slagvolym

Uppmätt ljudeffektnivå

LWA = 107,7 dB

Garanterad ljudeffektnivå

LWA=113dB

Förfarande för överensstämmelse

2000/14/EG enligt bilaga V

EG:s maskindirektiv 2006/42/EG

Relevanta EG-riktlinjer:

EG:s riktlinjer för elektromagnetisk kompatibilitet (EMC)

2004/108/EG

EG:s riktlinjer om buller (2000/14/EEG och 2005/88/EG)

Harmoniserad

SS-EN ISO 11806-1

Standarder:

SS-EN ISO 14982

Tillverkarens underskrift/datum:

L. Zirkler, 30.11.2022

Namn på och adress till den

Leonhard Zirkler

person som är behörig att

FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

sammanställa den tekniska

dokumentationen och som är

etablerad i gemenskapen
