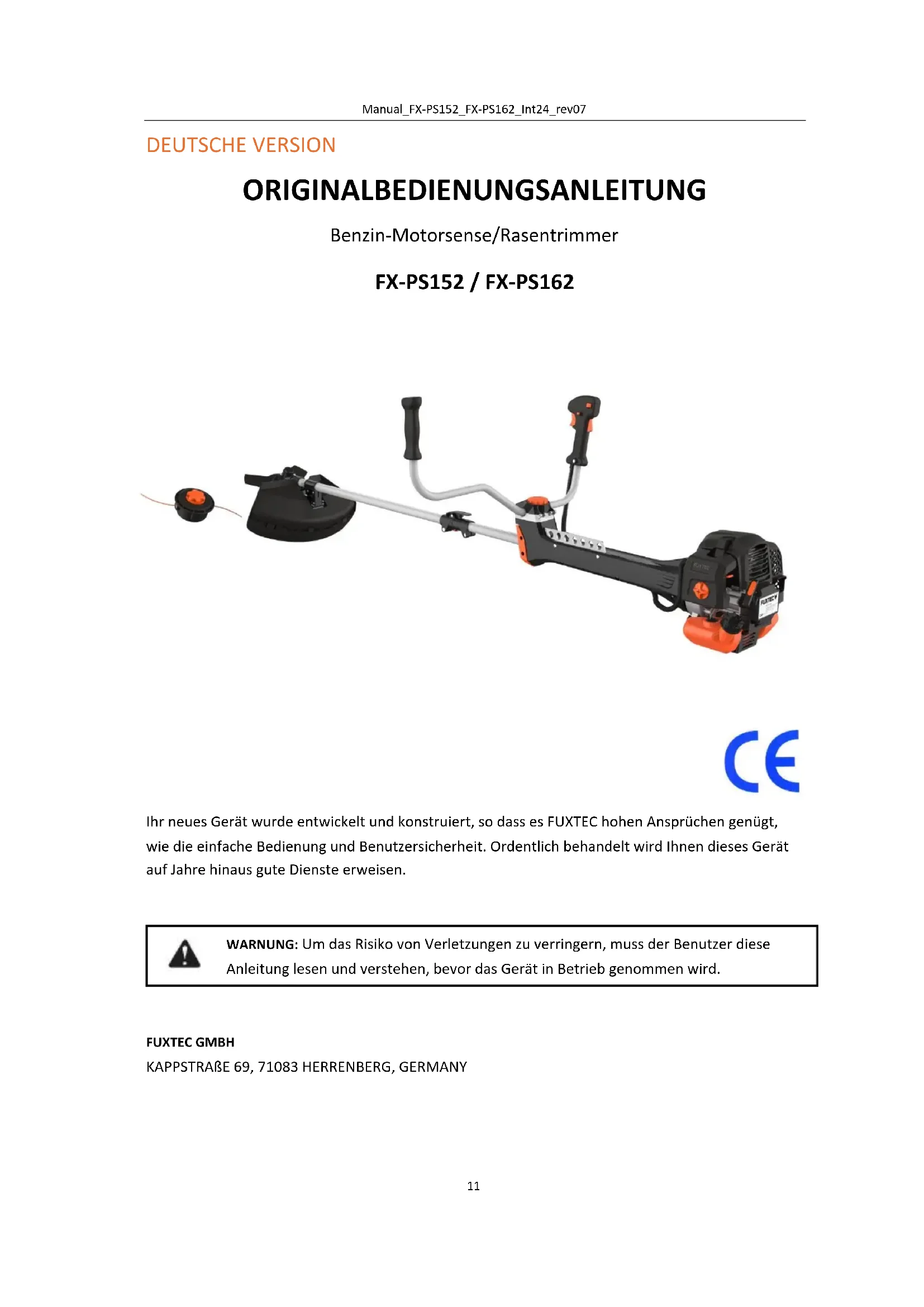

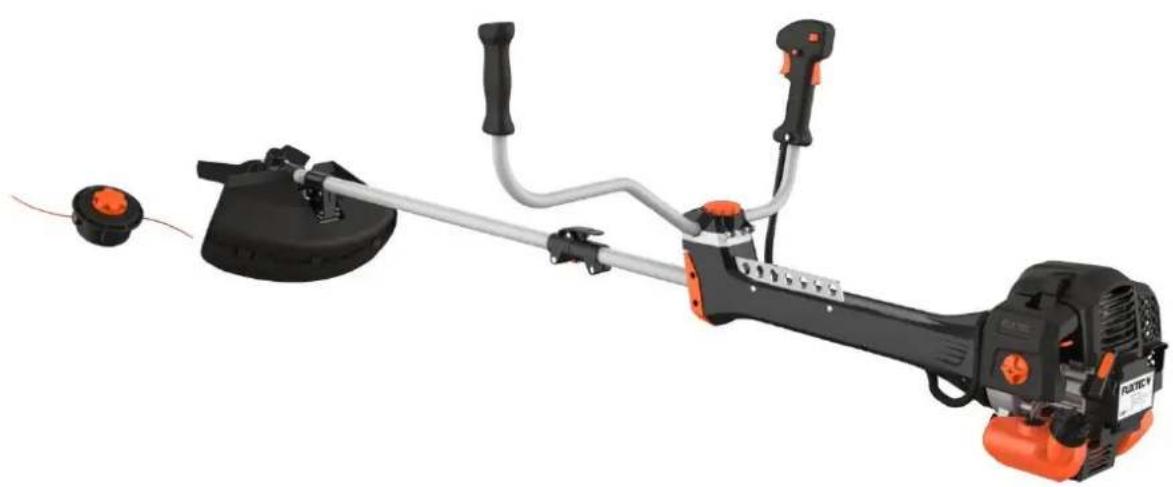

BEDIENUNGSANLEITUNG FX-PS162 Fuxtec

3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise ...................................... 16

Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen.

WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.

Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern!

Typ FX-PS152 FX-PS162 Motor luftgekühlt; 2-Takt luftgekühlt; 2-Takt Hubraum 51.7cm

Maximale Ausgangsleistung (kW) (Übereinstimmung mit ISO 8893) 2.2kW / 7.500min

Höchstgeschwindigkeit des Motors

Leerlaufdrehzahl der Maschine

Maximale Drehzahl der Spindel (Motorsense)

Maximale Drehzahl der Spindel (Rasentrimmer)

am Bedienerplatz 99.5dB(A) (K=3dB)

nach ISO 10884 107.7dB(A) (K=3dB)

113dB(A) 113dB(A) Maximale Erschütterungswerte an jedem Handgriff 5.259m/s

Maximaler Fadendurchmesser Ф440mm (Φ2.5mm) Ф440mm (Φ2.5mm) Durchmesser des Metallblattes 305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/ 255mmx1.6mm-8T 305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/ 255mmx1.6mm-8T Drehungsrichtung der Schnittvorrichtung Entgegen des Uhrzeigersinns (s. Marke auf dem Schild) Entgegen des Uhrzeigersinns (s. Marke auf dem Schild) Anzahl des Handgriffs 2 Stücke 2 Stücke Trockengewicht (ohne Kraftstoff, Schneidgarnitur, Tragegurt) 8.5kg 8.67kg Kraftstofftankkapazität (L)

Kraftstoffverbrauch (kg/h) (in der Übereinstimmung mit ISO 8893)

Spezifischer Kraftstoffverbrauch (g/kWh) (Übereinstimmung mit ISO 8893)

2. Symbole und Sicherheitshinweise auf der Maschine

ERNSTHAFTEN VERLETZUNGEN FÜHREN

LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG

BERÜHREN DES DREHENDEN BLATTES VERBOTEN, VERLETZUNGSGEFAHR

GESETZLICHEN GERÄUSCHRICHTLINIEN

GEFAHR VOR HEISSEN BAUTEILEN

UND WEITEREN FÜHREN KANN

Lassen Sie diese Maschine andere nicht benutzen, es sei denn diese Personen sind gänzlich eingewiesen, haben das Maschinenhandbuch gelesen und verstanden sowie sind in der Bedienung der Maschine ausgebildet worden. Eine längere Nutzung der Maschine setzt den Nutzer Erschütterungen aus, die zur Weißfingerkrankheit (Raynaud-Syndrom) oder zum Karpaltunnelsyndrom führen können. Dieser Zustand verringert die Fähigkeit der Hand Temperaturen zu empfindenManual_FX-PS152_FX-PS162_Int24_rev07

und zu regulieren, verursacht Taubheit und Hitzeempfindungen und kann zu Nerven- Kreislaufschäden sowie Gewebetod führen. Nicht alle Faktoren, die zur Weißfingerkrankheit führen, sind bekannt, aber kaltes Wetter, Rauchen und weitere Krankheiten, welche die Blutgefäße und den Blutkreislauf betreffen sowie große bzw. lang andauernde Belastung durch Erschütterungen werden als Faktoren in der Entstehung der Weißfingerkrankheit genannt. Beachten Sie folgendes, um das Risiko der Weißfingerkrankheit und des Karpaltunnelsyndroms zu verringern: ● Tragen Sie Handschuhe und halten Sie Ihre Hände warm. ● Machen Sie regelmäßige Pausen. Alle oben genannte Vorkehrungen können das Risiko der Weißfingerkrankheit oder des Karpaltunnelsyndrom nicht ausschließen. Langzeit- und regelmäßigen Nutzern wird daher empfohlen, den Zustand Ihrer Hände und Finger genau zu beobachten. Suchen Sie unverzüglich einen Arzt auf, falls eines der obigen Symptome auftauchen sollte. Das Betriebsgeräusch des Werkzeugs kann Ihr Hörvermögen beschädigen. Tragen Sie eine Schalldämmung (Oropax oder Kapselgehörschutz), um es zu schützen. Langzeit- und regelmäßigen Nutzern wird empfohlen, Ihr Hörvermögen regelmäßig zu überprüfen. Seien Sie besonders wachsam und vorsichtig, wenn Sie einen Gehörschutz tragen, da dieser Ihre Fähigkeit Warnungen (Rufe, Alarmsignale etc.) zu hören, einschränkt. WARNUNG: Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.Manual_FX-PS152_FX-PS162_Int24_rev07

3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise

Diese Maschine darf nur zum Mähen bzw. Trimmen von Gras, Unkraut und Gestrüpp verwendet werden. Nie für andere Zwecke verwenden, da es dabei zu schweren Verletzungen kommen kann! Korrekte Sicherheitsanweisungen müssen beachtet werden. SETZEN SIE SICH ODER ANDERE NICHT GEFAHR AUS. Befolgen Sie diese allgemeine Sicherheitshinweise: ● Immer Sicherheitsschutzbrille für Augenschutz tragen. Langes Haar muss zurück gebunden werden. Tragen Sie keine lose Kleidung oder Schmucksachen, die sich in beweglichen Teilen der Maschine verfangen werden können. Sichere, starke, rutschfeste Sicherheitsschuhe müssen immer getragen werden. Es wird empfohlen, dass Beine und Füße umfassend geschützt werden, um sich vor fliegenden Gegenständen während des Betriebes zu schützen. ● Prüfen Sie die gesamte Maschine auf lose Teile (Schraubenmuttern, Bolzen, Schrauben, usw.). Warten oder ersetzen Sie diese falls erforderlich, bevor Sie die Maschine verwenden. Benutzen Sie kein Zubehör mit diesem Antriebskopf, als die vom Hersteller empfohlenen. Sonst können ernste Verletzungen des Benutzers oder der umstehenden Personen sowie Beschädigungen der Maschine daraus resultieren. ● Halten Sie die Handgriffe frei von Öl und Kraftstoff. ● Benutzen Sie immer beim Schnitt korrekte Handgriffe und den Schultergurt ● Rauchen Sie nicht beim Mischen des Kraftstoffs oder beim Füllen des Tanks ● Mischen Sie nicht Kraftstoff in einem geschlossenen Raum oder in der Nähe von offenen Feuern. Achten Sie auf ausreichende Belüftung / Ventilation ● Mischen und lagern Sie das Kraftstoffgemisch in einem gekennzeichneten Behälter, der nach lokalen Vorschriften für einen solchen Gebrauch zugelassen ist. ● Entfernen Sie nie die Kraftstofftankkappe, während die Maschine läuft ● Betreiben Sie die Maschine nicht in geschlossenen Räumen oder Gebäuden. Abgase enthalten gefährliches Kohlenmonoxid. ● Versuchen Sie nicht beim Laufen und beim Tragen die Maschine einzustellen. Stellen Sie immer die Maschine auf einer ebenen, freien Oberfläche ein. ● Benutzen Sie nicht die Maschine, wenn diese beschädigt ist. Entfernen Sie nie Schutzeinrichtungen der Maschine. Sonst kann es zu ernsten Verletzungen des Bedieners oder der Zuschauer kommen, sowie Beschädigung der Maschine daraus resultieren. ● Kontrollieren Sie den Bereich, der zu Schneiden ist, und entfernen Sie alle Rückstande, die im Nylonschnittkopf oder im Schneidblatt verwickelt werden können. Entfernen Sie auch alle möglichen Gegenstände, die die Maschine beim Schnitt herumschleudern könnte. ● Lassen Sie nie die Maschine unbeaufsichtigt. ● Strecken Sie sich nicht weit vorne über. Behalten Sie ständig sicheren Stand und Balance. Lassen Sie nicht die Maschine beim Stehen auf einer Leiter oder auf irgendeiner anderen instabilen Stehposition laufen.Manual_FX-PS152_FX-PS162_Int24_rev07

● Kinder dürfen keinen Zugang zu der Maschine haben. Zuschauer sollten in einem Sicherheitsabstand vom Arbeitsbereich mindestens 15 Metern stehen. ● Halten Sie die Hände und Füße entfernt vom Nylonschneidkopf oder Metallblatt während des Arbeitsvorgangs. ● Benutzen Sie nicht die Maschine, wenn Sie müde, krank oder unter dem Einfluss von Medikamenten, Drogen oder Alkohol stehen. ● Benutzen Sie einen unbeschädigten Nylonschneidkopf. Wenn Sie gegen einen Stein oder irgendein anderes Hindernis schlagen, stoppen Sie die Maschine und überprüfen Sie den Nylonschneidkopf. Ein defekter oder unwuchtiger Nylonschneidkopf darf nie benutzt werden. ● Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie unbedingt das Gerät und stellen Sie sicher, dass es sich in einem guten Zustand befindet. ● Achtung! Örtliche Vorschriften können die Benutzung der Maschine begrenzen ● Halten Sie das Gerät mit dem Schneidwerkzeug immer in einem guten Zustand. Beachten Sie, nicht ordnungsgemäße Wartung, die Verwendung von nicht konformen Ersatzteilen oder Entfernung bzw. Modifikation der Sicherheitseinrichtungen können zu Schäden am Gerät und schweren Verletzungen der damit arbeitenden Person führen. ● Sichern Sie das Gerät beim Transport gut, um Verlust des Kraftstoffs, Schäden am Gerät und Verletzungen zu verhindern. Montieren Sie immer den Transportschutz der Schneidklinge vor dem Transportieren oder Verstauen der Maschine. ● Bei Maschinen mit einer Kupplung, kontrollieren Sie regelmäßig, dass das Schneidzubehör aufhört sich zu drehen, wenn der Motor im Leerlauf läuft. ● Kontrollieren Sie die Maschine vor jeder Benutzung auf lockere Befestigungsteile, Kraftstoffleckagen, beschädigte Teile etc. Ersetzen Sie beschädigte Teile vor der Benutzung. ● Es ist notwendig ausreichende Pausen einzulegen und die Arbeitsposition zu wechseln. ● Lagern Sie die Maschine nicht in einem geschlossenen Bereich, in dem Kraftstoffdämpfe ein offenes Feuer von den Heißwasserbereitern, Öfen, usw. erreichen können. Lagern Sie die Maschine in einem nur gut gelüfteten Bereich ● WICHTIG: Bei der Kraftstoff-Befüllung, stellen Sie sicher, dass die Maschine aus und abgekühlt ist. Tanken Sie nie, wenn die Maschine läuft oder heiß ist. Wenn Benzin verschüttet wird, wischen Sie dieses auf, bevor Sie die Maschine anlassenManual_FX-PS152_FX-PS162_Int24_rev07

4. Hinweise für Zubehörteile

● Stellen Sie sicher, dass Ihr Produkt nur mit originalen Zubehörteilen ausgestattet wird. Verwenden Sie dafür ausschließlich Originalteile, welche vom Hersteller vorgeschrieben sind. Der Gebrauch aller anderen Zusatzgeräte oder Zubehörteile kann Verletzungen der Benutzer und Beschädigen von Maschine verursachen. ● Säubern Sie die Maschine vollständig, besonders den Kraftstofftank und den Luftfilter. Nach Benutzung des Gerätes sind sämtliche Kraftstoffe zu entfernen. ● Wenn Sie sich als Zuschauer einem Benutzer der Maschine nähern, wecken Sie sorgfältig seine Aufmerksamkeit und bestätigen Sie, dass der Benutzer die Maschine stoppt. Bitte den Benutzer nicht aufschrecken oder ablenken, sonst könnten Sie eine unsichere Situation verursachen. ● Berühren Sie nie den Nylonschneidkopf oder Metallblatt, wenn die Maschine läuft. Wenn es notwendig ist, den Schutz oder das Schnittwerkzeug zu ersetzen, seien Sie sicher, dass die Maschine und die Schnittwerkzeuge zum Stillstand gekommen sind ● Die Maschine muss AUS sein, bevor Sie den Arbeitsbereich der Maschine wechseln ● Wenn notwendig, lassen Sie die Maschine von einem autorisierten Händler instand setzen. Wenn die Maschine defekt ist, lassen Sie diese nicht weiter laufen. ● Beim Anlassen oder beim Betrieb der Maschine, berühren Sie nie heiße Teile wie den Auspuff, die Zündkabel oder die Zündkerze. ● Nachdem die Maschine gestoppt ist, ist der Auspuff noch heiß. Legen Sie nie die Maschine in Nähe von feuergefährlichen Materialien (trockenes Gras, brennbare Gase oder brennbare Flüssigkeiten usw.) ab. ● Achten Sie besonders darauf, dass beim Betrieb im Regen oder gleich nach dem Regen der Boden glatt sein kann. ● Wenn Sie zu Boden gleiten oder fallen, lassen Sie den Gashebel sofort los ● Vor dem Entfernen von Blockierung stoppen Sie die Maschine und ziehen den Zündkerzenstecker ab. Bevor die Maschine zu justieren oder zu reparieren ist, seien Sie sicher, dass die Maschine gestoppt und der Zündkerzenstecker abgezogen ist. ● Achten Sie darauf, dass Sie die Maschine nicht fallen lassen oder gegen Hindernisse schlagen. ● Wenn die Maschine für längere Zeit eingelagert werden soll, lassen Sie Kraftstoff aus dem Kraftstofftank und dem Vergaser ab, säubern Sie die Teile, stellen Sie die Maschine auf einen sicheren Platz und versichern Sie sich, dass die Maschine völlig abgekühlt ist. ● Führen Sie ständige Kontrollen für einen sicheren und leistungsfähigen Betrieb der Maschine durch. Für eine vollständige Kontrolle, treten Sie bitte mit einer Fachwerkstatt in Verbindung. ● Halten Sie die Maschine von Feuer oder von Funken fern. ● Seien Sie vorsichtig beim Gebrauch. Es bestehen Gefahren durch Rückschlag und Rückstoß. ● Lassen Sie extreme Vorsicht walten bei der Benutzung dieser Maschine mit dem Schneidmesser. Ein Schneidmesser-Rückschlag ist eine Reaktion, die sich ereignen kann, wenn das rotierende Schneidmesser auf einen Gegenstand trifft, der nicht geschnittenManual_FX-PS152_FX-PS162_Int24_rev07

werden kann. Dieser Kontakt veranlasst das Schneidmesser für einen Augenblick zu stoppen und dann plötzlich von dem getroffenen Gegenstand mit beschleunigter Kraft abzustoßen. Diese Rückschlag-Reaktion kann heftig genug sein, dass der Bediener die Kontrolle über die Maschine verliert. Ein Schneidmesser-Rückschlag, kann ohne Vorwarnung erfolgen, wenn das Schneidmesser auf ein Hindernis stößt, blockiert wird oder festläuft. Dies ist eher in Bereichen wahrscheinlich, in denen es schwierig ist, das Material das geschnitten werden soll zu überblicken. Für ein leichtes und sicheres Schneiden, gehen Sie das Unkraut, das geschnitten werden soll, von Ihrer rechten zur linken Seite an. In dem Fall, dass ein Gegenstand oder Holzstock unerwartet getroffen wird, kann dies einen Schneidmesser- Rückschlag vermindern.Manual_FX-PS152_FX-PS162_Int24_rev07

5. Hinweise zum Arbeiten mit dem Metallblatt

Ein Metallblatt mit 3 Zähnen wird mit der Maschine ausgeliefert. Dieses wird für Ausschnitt von Büschen und Unkräuter benutzt. Der Gebrauch des Sägeblatts mit dieser Maschine wird verboten.

WARNUNG GEFAHR Zusätzlich tragen Sie Kopf-, Augen-, Gesichts- und Gehörschutz sowie Sicherheitsschuhe. Tragen Sie nicht Ringe und Schmuck oder löse, baumelnde Kleidung, die sich in der Maschine verfangen könnten. Tragen Sie keine Fußbekleidung mit ungeschützten Zehen und arbeiten nicht barfüßig oder ohne Beinschutz. In bestimmten Situationen müssen Sie Kopfschutz tragen.

WARNUNG GEFAHR Schneiden Sie nicht mit stumpfem, gerissenem oder beschädigtem Metallblatt. Vor dem Arbeiten, kontrollieren Sie die Fläche auf Hindernisse wie Steine, Metallstangen oder sonstigen Gegenständen. Wenn diese nicht entfernt werden können, kennzeichnen Sie diese Position, damit eine Kollision mit dem Blatt vermieden wird. Leitungen können sich auf dem Blattkopf und -klappe verfangen oder in die Luft gewirbelt werden. WARNUNG GEFAHR Benutzen Sie die Motorsense nicht für den Ausschnitt von Bäumen. WARNUNG GEFAHR Benutzen Sie den Schultergurt ständig. Justieren und fixieren Sie den Gurt und Gurtklemmplatte an der Maschine so, dass die Maschine einige cm über Boden hängt. Der Ausschnittkopf und das Schutzschild sollten in allen Richtungen waagerecht ausgerichtet sein. Spannen Sie die Maschinen auf der rechten Seite Ihres Körpers vor.Manual_FX-PS152_FX-PS162_Int24_rev07

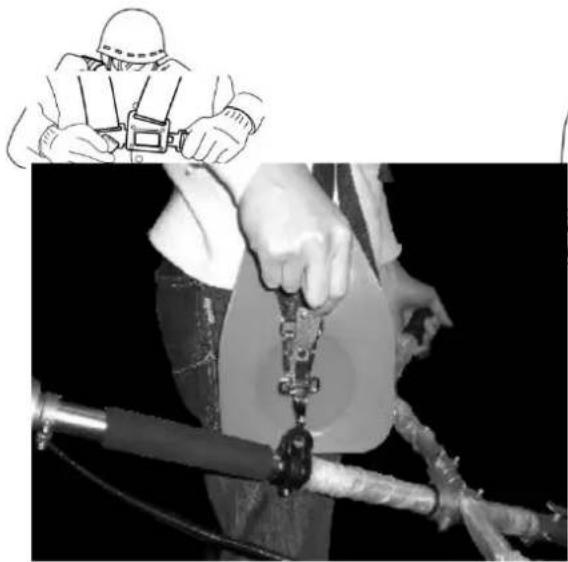

Der Schultergurt ist mit einer Schnelllöse- einrichtung (siehe Bild) ausgestattet. Sie können den Schultergurt schnell entfernen, indem Sie an der Schnelllöseeinrichtung ziehen. Lesen Sie das Handbuch sorgfältig. Seien Sie gänzlich mit der Kontrolle und dem korrekten Gebrauch der Maschine vertraut. Verstehen Sie, wie man die Maschine stoppt und abstellt. Verstehen Sie, wie man einen aufgespannten Aufsatz schnell löst. Lassen Sie niemanden in die GEFAHRENZONE bei der Arbeit eintreten. Die Gefahrenzone ist ein Bereich von 15 Metern im Radius (ungefähr 16 Schritte). Beharren Sie darauf, dass Personen in der GEFAHRENZONE einen Augenschutz gegen schleudernde Gegenstände tragen. Wenn die Maschine benutzt werden muss, wo sich Personen ungeschützt aufhalten, arbeiten Sie mit einer niedrigen gedrosselten Geschwindigkeit, um die Gefahr von schleudernden Gegenständen zu verringern.Manual_FX-PS152_FX-PS162_Int24_rev07

6. Tragegurthalterung

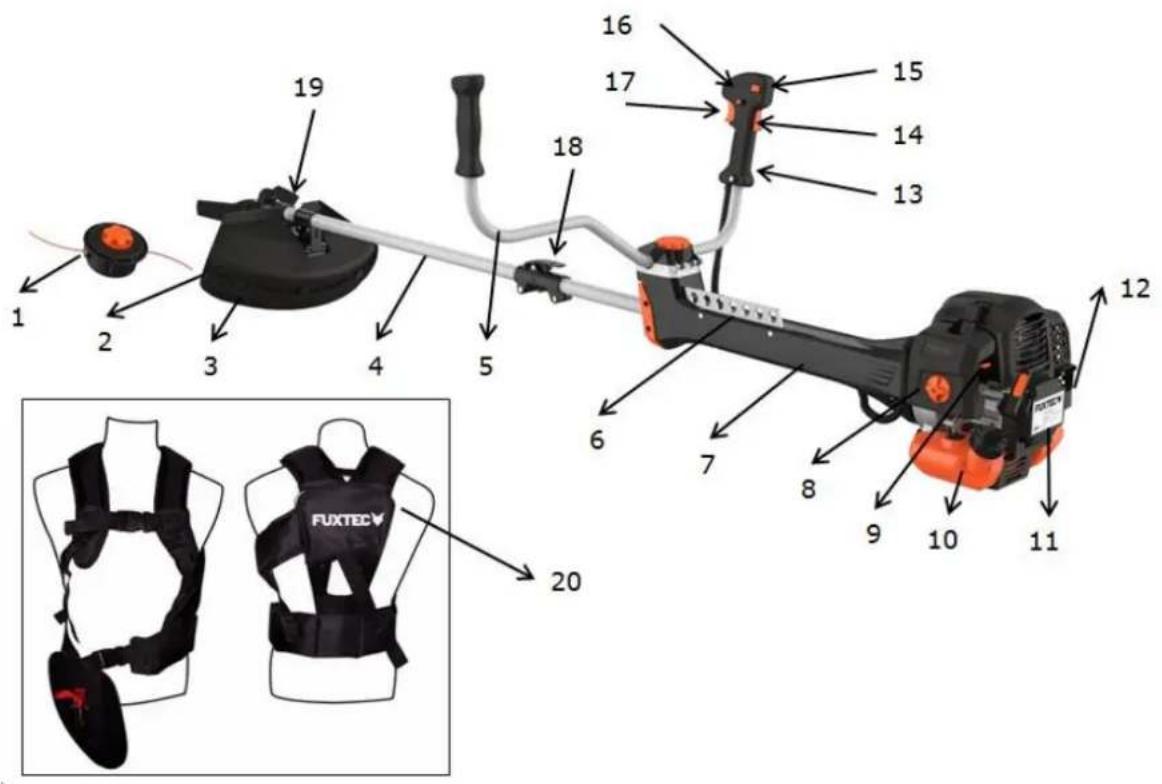

18. Verbindungsstück

19. 3-Zahn Metallblatt

20. Profi-Schultergurt

*14 Gashebelsperre verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist **16 Gashebelverriegelung nur aktivieren beim Startvorgang. Während regulärer Arbeiten müssen beide Hände ständig an den Griffen sein.Manual_FX-PS152_FX-PS162_Int24_rev07

8. Montage der Maschine

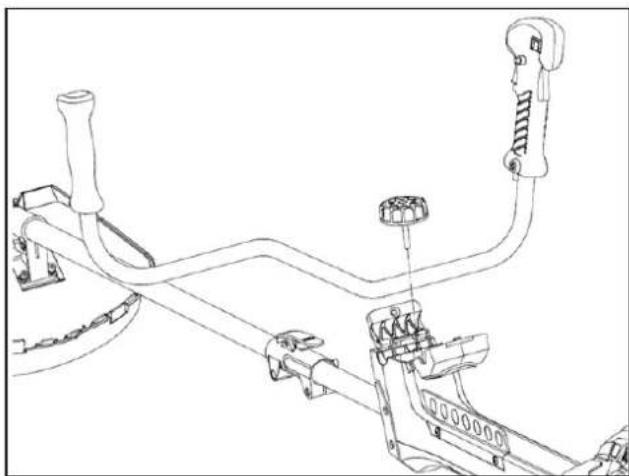

Anbau des Handgriffs Der Handgriff muss vor Benutzung montiert werden. Zur korrekten Montage folgen Sie den nachfolgenden Abbildungen. Montage des Griffrohres für die Benutzung Setzen Sie den U-Handgriff in die geöffnete Halterung und verschrauben Sie beide Schalen mit der orangen Verriegelungsschraube mit einander. Beachten Sie unbedingt die "Bauteilübersicht" unter Kapitel 7, um sicherzustellen, dass sich der Griff in der richtigen Position befindet!

Montage der Antriebsachse 1). Die Antriebsachse an die Hauptwelle anlegen, so dass das Loch der Achse dem Sperrbolzen des Verbindungsstücks ausgerichtet ist.

2). Den Sperrbolzen betätigen, und die Antriebsachse in die Hauptwelle einführen. Den Sperrbolzen loslassen und sicherstellen, das der Sperrbolzen in das Loch einrastet.

3). Die Flügelschraube im Uhrzeigersinn drehen, um die Verbindung zu sichern.Manual_FX-PS152_FX-PS162_Int24_rev07

Installation des Schutzschildes Installieren Sie das Schutzschild auf dem Antriebswellenrohr gegen das Getriebegehäuse. Ziehen Sie die Halterung des Schutzes so fest an, dass sich der Messerschutz im Betrieb nicht bewegt oder herunter schieben lässt. Montage des Metallblatts Schritte:

1. Legen Sie den Schlüssel (1) in das Loch an Getriebekopf.

2. Entfernen Sie die Mutter, die Abdeckung (4) und die

obere Abstandsscheibe (3) von der Getriebewelle.

3. Legen Sie das Metallblatt mittig auf die untere

Abstandsscheibe (2). Stellen Sie sicher, dass die markierte Seite der Schneideklinge Kontakt mit der Scheibe (2) hat.

4. Schieben Sie die obere Abstandsscheibe (3) über die

Getriebewelle auf die nicht markierte Seite des Metallblatts. Achten Sie darauf, dass die untere (nicht markierte) Seite der Schneidklinge Kontakt mit der oberen Abstandsscheibe (3) hat.

5. Setzen Sie den silbernen Ring = Abdeckung (4) auf und

schrauben Sie die Überwurfmutter fest mit verriegeltem Getriebekopf (siehe Punkt 1).

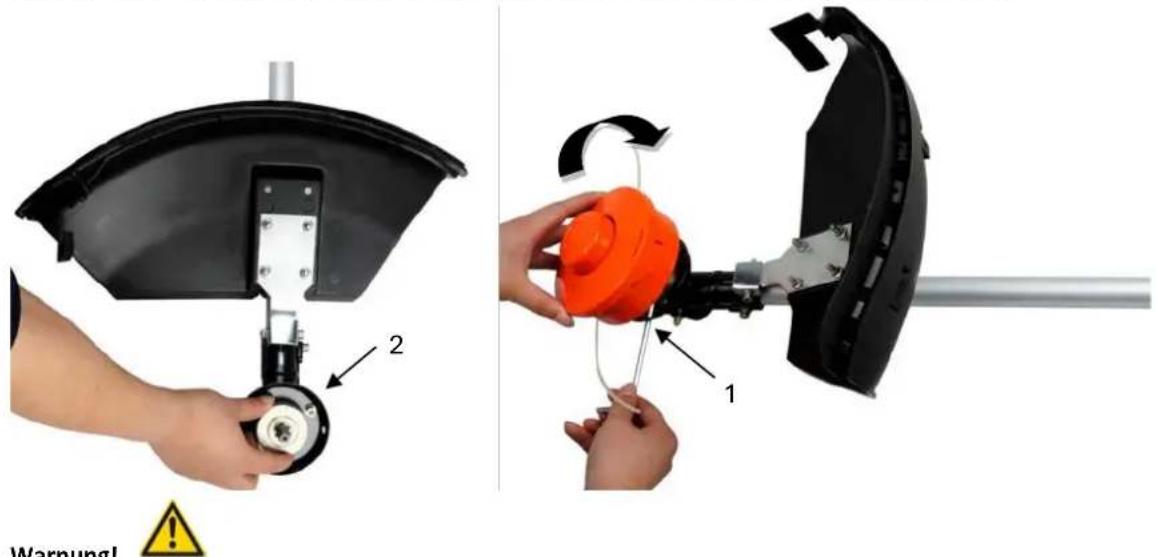

Montage des Rasentrimmers (Fadenspule) Schritt 1: Stecken Sie den Schlüssel (1) in das Loch des Getriebekopfes, so dass die Getriebewelle arretiert ist. Schrauben Sie die Mutter ab und entfernen Sie diese. Da es sich um eine Sicherheitsmutter handelt, bitte darauf achten, dass hier ein Linksgewinde vorhanden ist. Schritt 2: montieren Sie die untere Abstandscheibe (hier Punkt 2, die gleiche Scheibe wie oben bei der Montage des Messers 2) und installieren Sie die Fadenspule auf die Getriebewelle. Die restlichen Zubehörteile wie die obere Abstandsscheibe/Unterlegscheibe oder der silberne Ring wird zur Montage der Fadenspule nicht benötigt! Im Anschluss ziehen Sie diese von Hand fest. Warnung! Stellen Sie sicher, dass alle Komponenten richtig montiert und zusammengebaut sind, und dass alle Schrauben festgezogen sind.

KRAFTSTOFF UND 2-TAKT ÖL

Benutzen Sie unverbleites Benzin mit 2-Takt-Motoröl im Verhältnis von 40:1. Während der ersten Arbeitsvorgänge kann ein Mischungsverhältnis von 25:1 gewählt werden, um alle Maschineteile zunächst optimal zu schmieren. WARNUNG: Benutzen Sie nie reines Benzin in Ihrer Maschine. Dieses verursacht dauerhaften Motorschaden und schließt die Gewährleistung des Herstellers für dieses Produkt aus. Benutzen Sie nie eine Kraftstoffmischung, welches über 90 Tagen gelagert worden ist. WARNUNG: Es muss ein erstklassiges Öl für 2-Takt luftgekühlte Maschinen sein. Wir empfehlen original FUXTEC 2T-Öl „Made in Germany“. KRAFTSTOFFMISCHUNG Mischen Sie Kraftstoff mit 2-Takt-Öl in einem dafür vorgesehenen Behälter. Beachten Sie

die Mischungstabelle der folgenden Seite für korrektes Verhältnis des Kraftstoffs zum Öl. Schütteln Sie den Behälter, um vollständige Mischung sicherzustellen.

WARNUNG: Mangel an Schmierung schließen die Haftung der Maschinenhersteller aus. Benzin und Öl müssen in Verhältnis 40:1 gemischt werden. Empfohlener Kraftstoff Es wird empfohlen, bleifreies Benzin mit einer Oktanzahl von 90 # oder höher zu verwenden, um so die Abscheidung von Kohlenstoff in der Brennkammer zu reduzieren. Verwenden Sie kein altes oder verschmutztes Benzin. Halten Sie den Kraftstofftank staubfrei und vermeiden Sie das Wasser in den Tank gelangt. Manchmal wird es bei Überlast zu Fehlzündungen kommen was normal ist. Wenn die Fehlzündungen unter normaler Belastung zu hören ist, empfehlen wir das Benzin auszutauschen. Wenn danach die Fehlzündung noch immer vorhanden ist, kontaktieren Sie bitte eine autorisierte Werkstatt.

⚫ Benzin ist hoch entzündlich und kann bei Funken zur Explosion führen ⚫ Betanken nur in gut belüfteten Räumen und den Motor vor Befüllung abkühlen lassen. Das Rauchen und offenes Feuer wie jegliche Funken müssen vermieden werden während des Betankens ⚫ Überfüllen Sie den Tank nicht (siehe Abbildung max. Füllstand) ⚫ Überprüfen Sie nach dem Betanken, ob der Tankdeckel auch richtig verschlossen ist ⚫ Vermeiden Sie jegliches Verschütten von Benzin ⚫ Von Kindern die Maschine fernhalten Benzin mit Ethanol Gehalt Der Motor kann mit E10 Benzin betrieben werden. Verwenden Sie jedoch kein Benzin mit einem höheren Ethanol Gehalt als 10%. Benzin Zweitaktmotoröl (40:1) Benzin Zweitaktmotoröl (40:1) 1 Liter 0,025 Liter 5 Liter 0,125 Liter 2 Liter 0,050 Liter 10 Liter 0,250 Liter Tankdeckel max. FüllstandManual_FX-PS152_FX-PS162_Int24_rev07

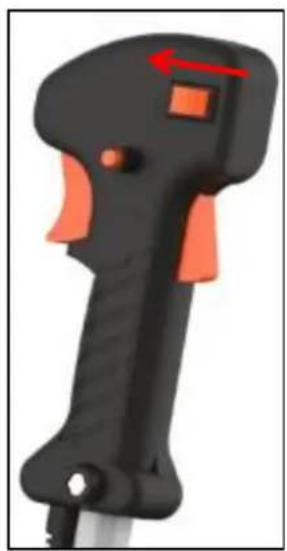

9. Kaltstart der Maschine

1. Stellen Sie die Maschine auf eine feste und flache Oberfläche.

Schieben Sie den Motor-Stoppschalter nach vorne in Position 1.

2. Stellen Sie den Hebel für die Startklappe (Choke) nach oben auf „KALT START“

3. Drücken Sie die Vergaser-Pumpe ca. 8-10mal (bis Benzin in der Leitung fließt)

4. Ziehen Sie das Starterseil mit einem kurzen Hub heraus, bis Widerstand spürbar ist

(ungefähr 100mm). Ein durchgängiger vor allem schneller Zug wird für einen starken Funken sorgen und der Motor wird sich nach 2-3 Zügen melden.

5. Wichtig: Stellen Sie den Hebel für die Startklappe (Choke) nachdem sich der Motor gemeldet

hat wieder auf Position „WARM START“ und ziehen umgehend nochmal am Starter bis der Motor anspringt. ‘‘ siehe auch Video Gerätestart auf unserer Homepage‘‘

6. Lassen Sie den Motor im Leerlauf für etwa 10 Minuten warm laufen

ANMERKUNG: Wenn die Maschine nach wiederholten Versuchen nicht startet, beziehen Sie sich auf Fehlersuchkapitel.

ANMERKUNG: Ziehen Sie immer das Starterseil gerade heraus. Das schräge Ziehen des Starters lässt das Seil an der Öse reiben. Der Schrägzug, kann zum Ausfranzen oder Bruch des Starterseilzuges führen. Halten Sie immer den Starterhandgriff fest, wenn sich das Seil zurückzieht. Lassen Sie nie das Seil aus herausgezogener Position zurückschleudern. Dieses könnte die Startereinrichtung beschädigen.

10. Warmstart der Maschine

1. Stellen Sie die Maschine auf eine feste und flache Oberfläche.

2. Verschieben Sie den Motorstoppschalter nach unten

3. Schieben Sie den Choke auf die Position „WARM START“

4. Ziehen Sie das Starterseil mit einem kurzen Hub heraus, bis Widerstand spürbar ist

(ungefähr 100mm). Ein durchgängiger vor allem schneller Zug wird für einen starken Funken sorgen und den Motor starten Wenn Maschine nicht startet, gehen Sie bitte gemäß “Kaltstart der Maschine“ wieder vor

11. Maschine stoppen

Entriegeln Sie den Gashebel. Lassen Sie Maschine zum Leerlauf zurückkehren. Betätigen Sie den Motorstoppschalter am Handgriff nach oben bis die Maschine stoppt. Falls diese nicht stoppen sollte im Notfall den Zündkerzenstecker ziehen. Niemals die Maschine im laufenden Zustand unbeobachtet zurücklassen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Bevor Ihre Maschine laufen lassen, lesen Sie Hinweise unter Kapitel 3 und 4 in diesem Handbuch. VORSICHT WENN SIE NICHT MIT DEN TRIMM-Techniken vertraut sind, üben Sie mit der MASCHINE in "STOP" Position (ausgeschaltetem Zustand). IMMER MIT HOHEN MOTORDREHZAHLEN TRIMMEN ODER SCHNEIDEN. Lassen Sie die Maschine nicht langsam am Anfang oder im Trimmbetrieb laufen. IMMER ABSTAND IM ARBEITSBEREICH von Dosen, Flaschen, Felsen, usw. halten. Aufwirbelnde Gegenstände können Benutzer oder Zuschauer ernste Verletzung verursachen und die Maschine beschädigen. Wenn ein Gegenstand versehentlich angestoßen wird, STELLEN Sie sofort die MASCHINE ab und überprüfen Sie die Maschine. Lassen Sie nie die Maschine mit beschädigten oder defekten Teilen laufen. Benutzen Sie die Maschine NICHT für andere Zwecke als Trimmen von Gräsern. Heben Sie nie den Nylonschneidkopf über Kniehöhe während des Betriebs an. Lassen Sie die Maschine nicht an einer Steigung laufen, wenn es die Wahrscheinlichkeit des Gleitens oder des Verlierens der Standsicherheit gibt. FREIGABE DES NYLONFADENSManual_FX-PS152_FX-PS162_Int24_rev07

Um frischen Faden freizugeben, lassen Sie die Maschine bei Vollgas laufen und tippen mit dem Nylonschneidkopf auf den Rasen auf. Faden gibt automatisch frei. Das Messer im Schutzschild schneidet überschüssigen Faden ab. VORSICHT: Entfernen Sie regelmäßig Grasablagerungen, um Überhitzung der Antriebsachse zu verhindern. Grasablagerungen treten auf, wenn Fasern des Unkrauts um die Welle unter dem Schutzschild verwickelt werden. Dies verhindert, dass die Welle richtig abkühlt. Entfernen Sie Grasablagerungen mit einem Schraubenzieher oder ähnlichem Werkzeug nur im ausgeschalteten Zustand der Maschine.

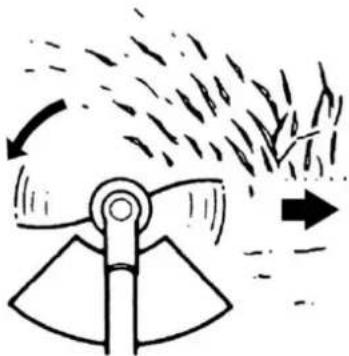

Wenn die Maschine richtig mit einem Schutzschild und einem Nylonschneidkopf ausgerüstet wurde, trimmt Ihre Maschine unansehnliche Unkräuter und hohes Gras mit großem Durchmesser in Bereichen entlang Zäunen, Wänden, Grundstücken und um Bäume. ANMERKUNG: Achten Sie besonders darauf das Trimmen an Ziegelstein- oder Steinwände usw., zu schneller Fadenabnutzung führt. GENAUERER TRIMMEN Schwingen Sie den Nylonschneidkopf des Trimmers horizontal von einer Seite zu anderen. Kippen Sie den Nylonschneidkopf nicht während des Arbeitens. Für korrekte Schnitthöhe trimmen Sie vorab in einem Testgebiet. Halten Sie Nylonschneidkopf auf dem gleichen Niveau für gleichmäßige Tiefe des Schnittes.

Trimmen Sie um Baumstämme mit einer langsamen Annäherung; der Faden sollte nicht mit dem Baumstamm kollidieren. Gehen Sie um den Baum von links nach rechts. Nähern Sie sich Gras oder Unkräutern mit der Spitze des Fadens.

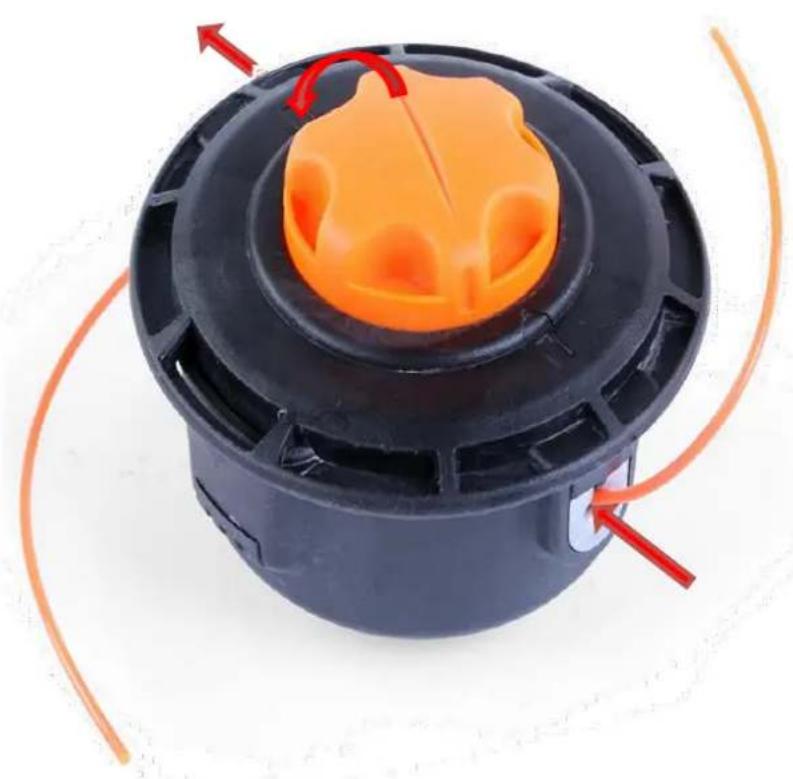

13. Nylonfaden ersetzen

Bei dem Modell FX-PS152 haben Sie ein EASY Fit Nylonfadenkopf schon im Lieferumfang der nicht kompliziert auseinandergebaut werden muss. Sie drehen am Spulenkopf (orange) bis die Pfeilkennzeichnungen übereinstimmen und das Loch durchgehend sichtbar ist.Manual_FX-PS152_FX-PS162_Int24_rev07

Sie schieben einfach die gewünschte Länge des Faden durch und wickeln im Uhrzeigersinn den Faden auf. Deshalb auch EASY FIT – auffüllen des Fadens ohne auseinanderbauen der SpuleManual_FX-PS152_FX-PS162_Int24_rev07

Regelmäßige Überprüfungen und Einstellungen müssen durchgeführt werden, um sicherzustellen, dass der Benzin-Motor seine Leistung behält. Die regelmäßige Wartung sorgt auch für eine langfristige Lebensdauer. Siehe folgende Tabelle für den regelmäßigen Wartungszyklus.

Bauteil Wartungszyklus Jede Nutzung Jeden Monat oder 10h Jede 3 Monate oder 25h Jede 6 Monate oder 50h Jede 12 Monate oder 100h Alle 2 Jahre oder 300h Luftfilter

Überprüfen & einstellen

Zündkerzen - Stecker (optional) Säubern

Verbindungs- elemente wie Schrauben und Muttern Überprüfen (festziehen falls notwendig)

Leerlauf Prüfen und einstellen

Ventilspiel Prüfen und einstellen

Kraftstoff Überprüfen

Benzintank Überprüfen

Benzinleitung Überprüfen

Alle Jahre (austauschen falls notwendig)

WARNUNG a. Wartungsintervalle erhöhen falls in staubiger Umgebung gearbeitet wird. b. Alle Wartungsarbeiten – mit Ausnahme der in der Betriebsanleitung aufgeführten Arbeiten sind von qualifiziertem Wartungspersonal auszuführen

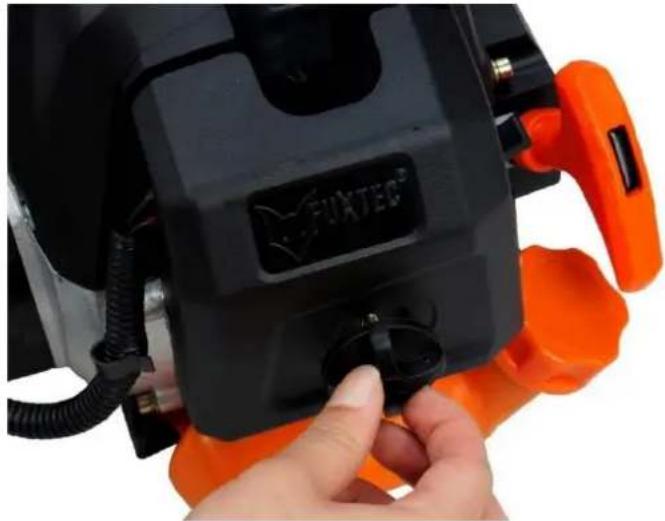

Reinigung des Luftfilters VORSICHT: Lassen Sie nie den Motor ohne den Luftfilter laufen. Ein schmutziger Luftfilter drückt auf die Motorleistung, erhöht den Benzinverbrauch und erschwert den Start. Falls Sie ein Verlust von Motorleistung bemerken:Manual_FX-PS152_FX-PS162_Int24_rev07

1 Entfernen Sie die Schraube auf der Filterabdeckung und nehmen den Filter heraus. 2 Reinigen Sie den Filter mit Seife und Wasser. Benutzen Sie niemals Benzin oder Benzol! 3 Lassen Sie den Filter in der Luft trocknen. 4 Setzen Sie den Filter wieder ein und befestigen Sie die Filterabdeckung mit der Schraube.

Wartung Zündkerze Um den normalen Betrieb des Motors zu gewährleisten, muss der Zündabstand von 0,6 -0,7mm eingehalten werden und frei von Kohleablagerungen sein. Folgende Schritte immer bei ausgeschaltetem Motor vornehmen:

1. Ziehen Sie den Zündkerzenstecker vorsichtig ab. Nicht an dem Kabel sondern direkt an dem Stecker

2. Nutzen Sie den mitgelieferten Zündkerzenschlüssel um die Zündkerze

3. Überprüfen Sie die Zündkerze visuell auf Beschädigungen und den

Elektrodenabbrand, Entfernen Sie die Kohleablagerungen

4. Überprüfen Sie den Spalt mit einer Fühlerlehre und biegen die Elektrode auf den

richtigen Abstand von 0,6 bis 0,7mm

5. Überprüfen Sie die Unterlegscheibe der Zündkerze und drehen Sie die Zündkerze mit einem

Drehmoment von12-15 Nm an

6. Montieren Sie die Zündkappe wieder auf die Zündkerze

Die Zündkerze muss festgeschraubt sein sonst läuft der Motor heiss und wird beschädigt. Schutzschildmesser schärfen

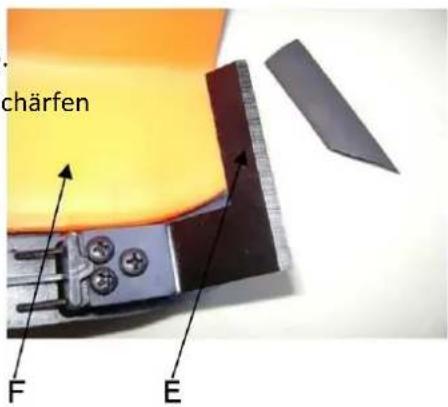

1. Entfernen Sie Schneidmesser (E) von Schutzschild (F).

2. Spannen Sie das Messer in einen Schraubstock ein. Schärfen

Sie Messer mit einer flachen Feile. Bitte achten Sie darauf, dass Sie den Winkel der Schneide beibehalten. Das Schleifmesser während des Schärfvorgangs nur in eine Richtung bewegen.

15. Einlagerung der Maschine

WARNUNG: Wenn Sie diese Schritte nicht befolgen, kann Belag im Vergaser entstehen. Dadurch wird ein späteres Starten schwierig und dauerhafte Schäden verursacht

1. Führen Sie alle allgemeinen Wartungen durch, die im Wartungsabschnitt Ihres

Benutzerhandbuches empfohlen werden.

2. Säubern Sie das Äußere der Maschine, Antriebsachse, Schutzschild und Nylonschneidkopf.

3. Lassen Sie Kraftstoff aus dem Kraftstofftank ab.

4. Nachdem Kraftstoff abgelassen ist, starten Sie die Maschine.

5. Lassen Sie die Maschine im Leerlauf laufen, bis Maschine alleine stoppt. Dieses reinigt den

Vergaser vom Kraftstoff.

6. Lassen Sie Maschine abkühlen (etwa 5 Minuten).

7. Verwenden Sie einen Zündkerzenschlüssel, entfernen Sie die Zündkerze.

8. Gießen Sie 1 Teelöffel sauberes 2-Taktöl in die Brennkammer. Ziehen Sie das Starterseil

langsam mehrmals, um interne Bestandteile zu beschichten. Ersetzen Sie die Zündkerze.

9. Lagern Sie die Maschine in einem kühlen, trockenen Platz weg von irgendeiner Zündquelle wie ein

Ölbrenner, Warmwasseraufbereiter, usw. TRANSPORTSCHUTZ Stellen Sie sicher, dass die Maschine während des Transportes, um Kraftstoffverlust, Beschädigung oder Verletzung zu vermeiden gut gesichert ist. Montieren Sie einen Transportschutz für Metallblätter während des Transportes und der LagerungManual_FX-PS152_FX-PS162_Int24_rev07

1. Schwierigkeiten bei Inbetriebnahme

Situation Ursache Lösung Kein Zündfunke

Zündkerze Kohleablagerung zwischen den Dioden der Zündkerze Säubern Sie die Zündkerze. Einstellung des Spaltes 0.6~0.7mm, Ersetze die Zündkerze andere Zündspule defekt Schwungrad-Magnet zu schwach Ersetzen Sie die Zündspule bzw. das Schwungrad Schwacher Zündfunke

Kompression zuviel Benzin im Brennraum, schlechter Kraftstoff oder Wasser im Tank Zündkerze ausbauen und trocknen lassen, Kraftstoff tauschen. Vergaser pumpt kein Öl mehr. Ölleitung blockiert Säubern des Vergasers und reinigen der Leitungen

normale Ölzufuhr jedoch schwache Kompression Kolbenringe verschlissen, Zündkerze nicht festgeschraubt, Zylinderkopf nicht dicht falsches Ventilspiel oder Zündzeitpunkt. austauschen festschrauben austauschen oder einstellen normale Ölzufuhr und guter Zündfunke Schlechter Kontakt zwischen Zündkappe und Zündkerze austauschen oder überprüfen

2. Schwierigkeiten während des Betriebs

Situation Ursache Lösung Motor kommt nicht auf Drehzahl Choke ist in „KALT START“ Stellung, Abgasanlage verstopft keine Luftzufuhr, Bewegliche Elemente verschlissen, Zündfunke schwach zu großes Ventilspiel, Zylinderkopf verrußt Choke öffnen, Abgasanlage tauschen Zündspule überprüfen bzw. austauschen, Schwungrad, Zündkerze einstellen Betriebsstoffe laufen aus Leitungen zum Vergaser verstopft Zündkerzen- Abstand falsch Ersetzen Sie Leitungen und Vergaser Spaltmaß einstellen Motor- Geräusche Falsche Choke Stellung, Nockenwelle beschädigt Nockenwelle überprüfen/austauschen Vergaser undicht Ausfall des Rückschlagventils am Tankdeckel Ersetzen Sie den Tankdeckel Vergaserdichtung verschlissen Vergaser oder Dichtung ersetztenManual_FX-PS152_FX-PS162_Int24_rev07

Wenn keine Fehlerbehebung das Problem löst, wenden Sie sich an Ihren Fachhändler oder direkt an den Hersteller. Verwenden Sie ausschließlich vom Hersteller freigegeben Originalteile, da ansonsten ein Gefährdungsrisiko entsteht.

Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Wenden Sie sich jederzeit bezüglich Wartungsarbeiten und Beschaffung Ersatzteilen direkt an den Hersteller FUXTEC GmbH unter www.fuxtec.de

Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nicht bestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal. Gewährleistungsreparaturen dürfen nur vom autorisierten Fachhandel ausgeführt werden.

19. Entsorgungshinweis

Bitte kontaktieren Sie Ihre lokale Kommune für die Entsorgung des Gerätes. Dazu bitte im Vorfeld sämtliche Betriebsstoffe wie Benzin und Öl entsorgen.Manual_FX-PS152_FX-PS162_Int24_rev07

20. EU-Konformitätserklärung

dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung der Maschine: Benzin-Motorsense/Rasentrimmer Maschinentyp: FX-PS152 / FXPS162 Handelsmarke: FUXTEC Leistungsaufnahme/ Hubraum 52cm³ / 62cm³ Gemessener Schallleistungspegel

=107.7dB Garantierter Schallleistungspegel

=113dB Konformitätsverfahren 2000/14/EG nach Anhang V Einschlägige EG-Richtfaden:

EG-Maschinenrichtfaden 2006/42/EG EG-Richtfaden über elektromagnetische Verträglichkeit (EMV) 2004/108/EC EG-Richtfaden Geräuschemission (2000/14/EWG & 2005/88/EC) angewandte harmonisierte Normen:

EN ISO 14982 Herstellerunterschrift/Datum:

Name und Anschrift der Person, die berechtigt ist, die technischen Unterlagen, die in der Gemeinschaft ansässig ist zusammenzustellen
