FX-PS162 - Corta-relva Fuxtec - Manual de utilização gratuito

Marca	Fuxtec
Modelo	FX-PS162
Tipo de produto	Roçadeira térmica profissional (aparador de bordas / cortador de grama)
Motor	2 tempos, resfriamento a ar
Cilindrada	62 cm³
Potência máxima	2,6 kW a 7 500 min⁻¹
Velocidade máxima do motor	9 000 min⁻¹
Velocidade de marcha lenta	3 000 min⁻¹
Diâmetro de corte (fio)	440 mm
Diâmetro da lâmina de corte	305 mm (diferentes dentes possíveis)
Velocidade máxima do fio	6 600 min⁻¹
Velocidade máxima da lâmina	7 100 min⁻¹
Peso a seco	8,67 kg
Capacidade do tanque de combustível	1,2 L
Consumo de combustível	0,98 kg/h
Mistura de combustível recomendada	Gasolina sem chumbo SP98 + óleo 2T, proporção 40:1
Nível de pressão sonora	99,5 dB(A) (K=3 dB)
Nível de potência sonora garantido	113 dB(A)
Vibração nas pegas	8,124 m/s² (K=1,5 m/s²)
Distância da vela de ignição	0,6 – 0,7 mm
Acessórios incluídos	Cabeça de fio de nylon, lâmina de 3 dentes, carcaça de proteção, cinta de transporte
Funções principais	Corte de grama, ervas daninhas, arbustos; poda de sebes e poda com acessórios opcionais
Manutenção regular	Limpeza do filtro de ar a cada 10 h, verificação da vela a cada 25 h, drenagem do combustível antes do armazenamento
Segurança	Usar óculos, capacete, luvas, sapatos de segurança; distância de segurança 15 m
Garantia	24 meses (excluindo peças de desgaste)
Atendimento ao cliente	[e-mail]

Perguntas frequentes - FX-PS162 Fuxtec

Qual mistura de combustível usar para o cortador de grama Fuxtec FX-PS162?

Use uma mistura de gasolina sem chumbo SP98 e óleo para motor 2 tempos na proporção de 40:1. Para as primeiras utilizações, recomenda-se uma proporção de 25:1 para uma melhor lubrificação inicial. Nunca use gasolina pura.

Como ligar o cortador de grama a frio?

Coloque a máquina em uma superfície plana. Coloque o interruptor na posição 1, o starter em 'KALT START', bombeie 8 a 10 vezes o bulbo de priming, puxe rapidamente o cordão de partida até sentir resistência. Após a partida, mude o starter para 'WARM START' e puxe novamente.

Como substituir o fio de corte de nylon?

Gire a cabeça da bobina laranja até alinhar as setas. Insira o comprimento desejado de fio no orifício e enrole no sentido horário. Não é necessário desmontar a bobina – sistema EASY Fit.

Qual é o procedimento de parada de emergência?

Solte a alavanca do acelerador para voltar à marcha lenta, empurre o interruptor de parada para cima. Se o motor não parar, desconecte o conector da vela de ignição.

Com que frequência deve-se limpar o filtro de ar?

Verifique o filtro de ar a cada uso e limpe-o todos os meses ou a cada 10 horas de operação. Limpe com água e sabão, nunca com gasolina. Deixe secar antes de recolocar.

Quais equipamentos de segurança são obrigatórios?

Use sempre óculos de proteção, capacete anti-ruído, luvas, sapatos de segurança e calças compridas. Mantenha uma distância de pelo menos 15 metros de outras pessoas.

Como armazenar a máquina por um longo período?

Esvazie o tanque de combustível, deixe o motor funcionar até parar para limpar o carburador. Remova a vela, coloque uma colher de chá de óleo 2T no cilindro, puxe suavemente o cordão de partida, recoloque a vela. Guarde em local fresco e seco.

O que fazer se o motor não ligar?

Verifique a vela de ignição (distância 0,6-0,7 mm), limpe-a ou substitua-a. Certifique-se de que o combustível está fresco e que o starter está na posição correta. Se a faísca estiver fraca, a bobina de ignição pode estar com defeito. Consulte a tabela de resolução de problemas no manual.

Quais acessórios são compatíveis com o FX-PS162?

Use apenas acessórios originais Fuxtec: cabeça de fio de nylon, lâmina metálica de 3 dentes (diâmetro 305 mm), kit para poda de sebes, podador de galhos. O uso de outros acessórios pode causar ferimentos.

Onde encontrar peças de reposição e serviço pós-venda?

Entre em contato com o fabricante Fuxtec GmbH pelo e-mail [e-mail] ou com o revendedor autorizado. Use exclusivamente peças originais para garantir a segurança e a validade da garantia de 24 meses.

MANUAL DE UTILIZADOR FX-PS162 Fuxtec

1. Especificações....142
2. Símbolos e instruções de segurança na máquina....144
3. Utilização prevista e instruções gerais de segurança....147
4. Notas para acessórios....149
5. Notas sobre como trabalhar com a lâmina de metal....150
6. Colocar a alça de ombro....151
7. Visão geral do componente....152
8. Montagem da máquina ....153
9. Arranque a frio da máquina....157
10. Arranque a quente da máquina....158
11. Parar máquina ....158
12. Técnicas de corte....158
13. Substitua rosca de nylon....159
14. Cronograma de manutenção....161
15. Armazenamento da máquina....163

16. Solução de problemas .... 164

17. Atendimento ao cliente .... 165

18. Garantia 165
19. Aviso de eliminação .... 165
20. Declaração UE de conformidade .... 166

NEDERLANDSE VERSIE ....167

O seu novo dispositivo foi desenvolvido e concebido de forma a cumprir os elevados padrões FUXTEC, tais como facilidade de utilização e segurança do utilizador. Devidamente tratado, este dispositivo irá servi-lo bem nos próximos anos.

AVISO: Para reduzir o risco de lesões, o usuário deve ler e entender este guia antes de usar o dispositivo.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, ALEMANHA

Esforçamo-nos para melhorar continuamente os nossos produtos. Portanto, dados técnicos e ilustrações estão sujeitos a alterações!

1. Especificações

Tipo	FX-PS152	FX-PS162
Motores	refrigerado a ar; 2-tempos	refrigerado a ar; 2-tempos
Capacidade cúbica	51,7cm3	62cm3
Potência máxima de saída (kW)(Em conformidade com a norma ISO 8893)	2.2kW / 7.500min-1	2.6kW / 7.500min-1
Velocidade máxima do motor	9.000min-1	9.000min-1
Velocidade sem carga da máquina	3.000min-1	3.000min-1
Velocidade máxima do eixo(roçadeira)	7.100min-1	7100minutos-1
Velocidade máxima do eixo(aparador de grama)	6.600min-1	6600minutos-1
APL na estação do operador	99,5dB(A) (K=3dB)	101,0 dB(A) (K=3dB)
LWA medido de acordo com a ISO 10884	107,7dB(A) (K=3dB)	106,9 dB(A) (K=3dB)
LWA garantido	113dB (A)	113dB (A)
Valores máximos de vibração em cada movimento	5.259m/s2k=1,5m/s2	8.124m/s2k=1,5m/s2
Diâmetro máximo da rosca	440mm ( 2.5mm)	440mm ( 2.5mm)
Diâmetro da chapa metálica	305mmx1.6mm-2T /255mmx1.6mm-3T/255mmx1.6mm-4T/255mmx1.6mm-8T	305mmx1.6mm-2T /255mmx1.6mm-3T/255mmx1.6mm-4T/255mmx1.6mm-8T
Direção de rotação do dispositivo de corte	No sentido anti-horário (ver marca no sinal)	No sentido anti-horário (ver marca no sinal)
Número de alça	2 Peças	2 Peças
Peso seco (sem combustível, conjunto de corte, cinta de transporte)	8,5 kg	8,67 kg
Capacidade do depósito de combustível (L)	1°.2°	1°.2°
Consumo de combustível (kg/h) (de acordo com a norma ISO 8893)	0.98	0.98

Manual_FX-PS152_FX-PS162_Int24_rev07

Consumo de combustível específico (g/kWh) (conformidade com a norma ISO 8893)

630

630

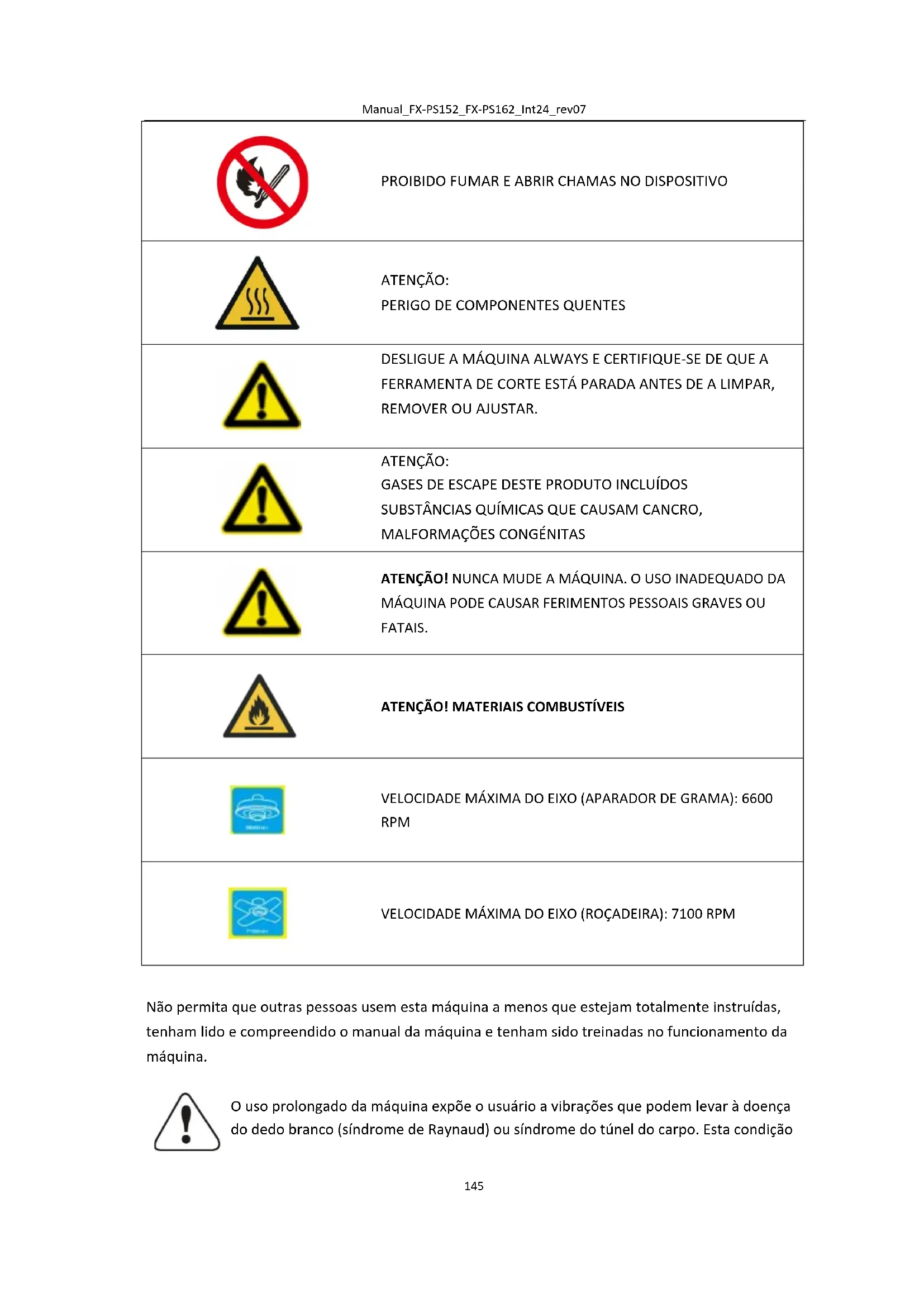

102. Símbolos e instruções de segurança na máquina

	ATENÇÃO! CONDIÇÃO INADEQUADA PODE LEVAR A FERIMENTOS GRAVES
	LEIA E COMPREENDA ESTE MANUAL DE INSTRUÇÕES ANTES DE USAR.
	USE SEMPRE PROTEÇÃO OCULAR, PROTETORA AURICULAR E PROTEÇÃO DA CABEÇA
	USE PROTEÇÃO PARA OS PÉS.
	USE LUVAS (Aresta afiada!).
	É PROIBIDO TOCAR NA LÂMINA ROTATIVA, LESÃO
	MANTENHA SEMPRE A 15 METROS DE DISTÂNCIA DE OUTRA PESSOA DISTÂNCIA
	O NÍVEL DE RUÍDO GARANTIDO ESTÁ EM CONFORMIDADE COM AS DIRETRIZES LEGAIS DE RUÍDO
	AVISO DE OBJETOS VOADORES
	PROIBIDO FUMAR E ABRIR CHAMAS NO DISPOSITIVO
	ATENÇÃO:PERIGO DE COMPONENTES QUENTES
	DESLIGUE A MÁQUINA ALWAYS E CERTIFIQUE-SE DE QUE A FERRAMENTA DE CORTE ESTÁ PARADA ANTES DE A LIMPAR, REMOVER OU AJUSTAR.
	ATENÇÃO:GASES DE ESCAPE DESTE PRODUTO INCLUÍDOSSUBSTÂNCIAS QUÍMICAS QUE CAUSAM CANCRO,MALFORMAÇÕES CONGÉNITAS
	ATENÇÃO! NUNCA MUDE A MÁQUINA. O USO INADEQUADO DA MÁQUINA PODE CAUSAR FERIMENTOS PESSOAIS GRAVES OU FATAIS.
	ATENÇÃO! MATERIAIS COMBUSTÍVEIS
	VELOCIDADE MÁXIMA DO EIXO (APARADOR DE GRAMA): 6600 RPM
	VELOCIDADE MÁXIMA DO EIXO (ROÇADEIRA): 7100 RPM

Não permita que outras pessoas usem esta máquina a menos que estejam totalmente instruídas, tenham lido e compreendido o manual da máquina e tenham sido treinadas no funcionamento da máquina.

O uso prolongado da máquina expõe o usuário a vibrações que podem levar à doença do dedo branco (síndrome de Raynaud) ou síndrome do túnel do carpo. Esta condição

reduz a capacidade da mão para sentir e regular a temperatura, causa dormência e sensações de calor, e pode levar a danos nervosos e circulatórios e morte dos tecidos.

Nem todos os fatores que levam à doença do dedo branco são conhecidos, mas o clima frio, o tabagismo e outras doenças que afetam os vasos sanguíneos e a circulação sanguínea, bem como o estresse grande ou duradouro das vibrações são citados como fatores no desenvolvimento da doença do dedo branco. Para reduzir o risco de doença do dedo branco e síndrome do túnel do carpo, considere o seguinte:

• Use luvas e mantenha as mãos quentes.
- Faça pausas regulares.

Todas as precauções acima não podem excluir o risco de doença dos dedos brancos ou síndrome do túnel cárpico. Os utilizadores regulares e a longo prazo são, portanto, aconselhados a monitorizar de perto o estado das suas mãos e dedos. Procure assistência médica imediatamente se ocorrer algum dos sintomas acima.

O ruído de funcionamento da ferramenta pode danificar a sua audição. Use isolamento acústico (Oropax ou protetores auriculares) para protegê-lo. Os utilizadores regulares e a longo prazo são aconselhados a verificar a sua audição regularmente. Seja especialmente vigilante e cuidadoso ao usar proteção auditiva, pois limita a sua capacidade de ouvir avisos (chamadas, alarmes, etc.).

AVISO: Uma certa quantidade de exposição ao ruído deste dispositivo é inevitável. Adie o no ruidoso para os horários permitidos e designados. Se necessário, respeite os períodos de so e limite o tempo de trabalho ao mínimo. Para a sua proteção pessoal e proteção das s nas imediações, deve ser utilizada proteção auditiva adequada.

103. Utilização prevista e instruções gerais de segurança

Esta máquina só pode ser utilizada para cortar ou aparar relva, ervas daninhas e vegetação rasteira. Nunca use para outros fins, pois isso pode causar ferimentos graves!

Devem ser observadas as instruções de segurança corretas. NÃO SE EXPONHA A SI MESMO OU AOS OUTROS AO PERIGO. Siga estas instruções gerais de segurança:

• Use sempre óculos de segurança para proteção ocular. Os cabelos longos devem ser amarrados para trás. Não use roupas largas ou joias que possam ficar presas em partes móveis da máquina. Sapatos de segurança seguros, fortes e antiderrapantes devem ser sempre usados. Recomenda-se que as pernas e os pés sejam protegidos de forma abrangente para se protegerem de objetos voadores durante a operação.
• Verifique se há peças soltas em toda a máquina (porcas, parafusos, parafusos, etc.). Manter ou substituir, se necessário, antes de utilizar a máquina. Não utilize acessórios com esta cabeça de alimentação para além dos recomendados pelo fabricante. Se não o fizer, poderá causar ferimentos graves ao utilizador ou às pessoas que se encontrem nas proximidades, bem como danos à máquina.
• Mantenha as pegas livres de óleo e combustível.
• Use sempre as alças corretas e a alça de ombro ao cortar
• Não fume enquanto mistura o combustível ou enche o reservatório
• Não misture combustível num espaço fechado ou perto de fogueiras. Certifique-se de que existe ventilação suficiente
• Misture e armazene a mistura de combustível em um recipiente rotulado que seja aprovado para tal uso de acordo com os regulamentos locais.
• Nunca remova a tampa do depósito de combustível enquanto a máquina estiver a funcionar
• Não opere a máquina em espaços fechados ou edifícios. Os gases de escape contêm monóxido de carbono perigoso.
• Não tente ajustar a máquina enquanto caminha e transporta. Regule sempre a máquina sobre uma superfície plana e clara.
• Não utilize a máquina se esta estiver danificada. Nunca remova os protetores da máquina. Se não o fizer, poderá causar ferimentos graves ao operador ou aos espectadores, bem como danos à máquina.
• Controle a área a cortar e remova qualquer resíduo que possa ficar enredado na cabeça de corte ou lâmina de corte de nylon. Além disso, remova todos os possíveis objetos que a máquina possa jogar ao longo do corte.
• Nunca deixe a máquina sem vigilância.
• Não se estique muito para a frente. Mantenha sempre uma base segura e o equilíbrio. Não faça funcionar a máquina enquanto estiver de pé numa escada ou em qualquer outra posição instável.
• As crianças não podem ter acesso à máquina. Os espectadores devem ficar a uma distância

de segurança de pelo menos 15 metros da área de trabalho.

• Mantenha as mãos e os pés afastados da cabeça de corte de nylon ou da lâmina de metal durante o processo de trabalho.
• Não utilize a máquina se estiver cansado, doente ou sob a influência de medicação, drogas ou álcool.
• Use uma cabeça de corte de nylon intacta. Se você bater em uma pedra ou qualquer outro obstáculo, pare a máquina e verifique a cabeça de corte de nylon. Nunca deve ser utilizada uma cabeça de corte de nylon defeituosa ou desequilibrada.
• Antes de iniciar, após falha ou golpe, certifique-se de verificar o dispositivo e certifique-se de que está em boas condições.
• Atenção! Os regulamentos locais podem limitar o uso da máquina
• Mantenha sempre o dispositivo em boas condições com a ferramenta de corte. Tenha em atenção que uma manutenção inadequada, a utilização de peças sobresselentes não conformes ou a remoção ou modificação de dispositivos de segurança podem causar danos ao dispositivo e ferimentos graves à pessoa que trabalha com ele.
• Proteja bem o dispositivo durante o transporte para evitar perda de combustível, danos ao dispositivo e lesões. Instale sempre a proteção de transporte da lâmina de corte antes de transportar ou armazenar a máquina.
• Para máquinas com embraiagem, verifique regularmente se os acessórios de corte param de girar quando o motor está em marcha lenta sem carga.
• Antes de cada utilização, verifique a máquina quanto a fixadores soltos, fugas de combustível, peças danificadas, etc. Substitua as peças danificadas antes de utilizar.
• É necessário fazer pausas suficientes e mudar a posição de trabalho.
• Não guarde a máquina numa área fechada onde os vapores de combustível possam atingir uma fogueira a partir dos aquecedores de água quente, fornos, etc. Guarde a máquina numa área bem ventilada
• IMPORTANTE: Ao encher combustível, certifique-se de que a máquina está desligada e arrefecida. Nunca reabasteça quando a máquina estiver a funcionar ou a quente. Se a gasolina for derramada, limpe-a antes de ligar a máquina

104. Notas para acessórios

• Certifique-se de que o seu produto está equipado apenas com acessórios originais. Utilize apenas peças originais prescritas pelo fabricante. A utilização de qualquer outro equipamento ou acessórios auxiliares pode causar lesões aos utilizadores e danos à máquina.
• Limpe completamente o motor, especialmente o depósito de combustível e o filtro de ar. Após a utilização do dispositivo, todos os combustíveis devem ser removidos.
• Como espectador, se você se aproximar de um usuário da máquina, capture cuidadosamente sua atenção e confirme que o usuário está parando a máquina. Por favor, não assuste ou distraia o usuário, caso contrário, você pode causar uma situação insegura.
• Nunca toque na cabeça de corte de nylon ou na lâmina de metal quando a máquina estiver em funcionamento. Se for necessário substituir o protetor ou a ferramenta de corte, certifique-se de que a máquina e as ferramentas de corte pararam
• A máquina deve estar DESLIGADA antes de mudar a área de trabalho da máquina
• Se necessário, peça à reparação da máquina por um concessionário autorizado. Se a máquina estiver defeituosa, não continue a executá-la.
• Ao ligar ou operar a máquina, nunca toque em peças quentes, como o escape, os cabos de ignição ou a vela de ignição.
• Depois que a máquina é parada, o escapamento ainda está quente. Nunca coloque a máquina perto de materiais inflamáveis (relva seca, gases inflamáveis ou líquidos inflamáveis, etc.).
• Preste especial atenção ao fato de que, ao operar na chuva ou imediatamente após a chuva, o solo pode ser liso.
• Se deslizar ou cair no chão, solte o acelerador imediatamente
• Antes de remover qualquer bloqueio, pare a máquina e desconecte o conector da vela. Antes de ajustar ou reparar a máquina, certifique-se de que a máquina está parada e o conector da vela de ignição é removido.
• Tenha cuidado para não largar a máquina ou bater em obstáculos.
• Se a máquina for armazenada por um longo tempo, drene o combustível do tanque de combustível e do carburador, limpe as peças, coloque a máquina em um local seguro e certifique-se de que a máquina esteja completamente resfriada.
• Realizar verificações constantes para uma operação segura e eficiente da máquina. Para uma verificação completa, entre em contato com uma oficina especializada.
• Mantenha a máquina longe de fogo ou faíscas.
• Tenha cuidado ao usá-lo. Há riscos de propina e recuo.
• Tenha extremo cuidado ao usar esta máquina com a lâmina de corte. Um kickback de lâmina de corte é uma reação que pode ocorrer quando a lâmina de corte rotativa atinge um objeto que não pode ser cortado. Esse contato faz com que a lâmina de corte pare por um momento e, de repente, empurre o objeto atingido com força acelerada. Essa reação de kickback pode ser violenta o suficiente para que o operador perca o controle da máquina.

Um retorno da lâmina de corte pode ocorrer sem aviso prévio se a lâmina de corte encontrar um obstáculo, ficar bloqueada ou ficar presa. Isso é mais provável em áreas onde é difícil manter o controle do material que deve ser cortado. Para um corte fácil e seguro, enfrente as ervas daninhas que deseja cortar da direita para a esquerda. No caso de um objeto ou bastão de madeira ser atingido inesperadamente, isso pode reduzir um retorno da lâmina de corte.

105. Notas sobre como trabalhar com a lâmina de metal

Uma lâmina de metal com 3 dentes é entregue com a máquina. Este é usado para cortar arbustos e ervas daninhas. O uso da lâmina de serra com esta máquina é proibido.

AVISO DE

Não corte com chapa de metal sem brilho, rachada ou danificada.

Antes de trabalhar, verifique a área em busca de obstáculos, como pedras, hastes de metal ou outros objetos. Se estes não forem removidos

Marque esta posição para que uma colisão com a lâmina

é evitada. Os tubos podem ficar presos na cabeça da lâmina e bater ou ser rodopiados no ar.

AVISO DE

Não utilize a roçadeira para cortar árvores.

AVISO DE

Use a alça de ombro constantemente. Ajuste e fixe a correia e

Placa de fixação da correia na máquina para que a máquina esteja alguns centímetros acima do solo

trava. A cabeça de corte e o escudo protetor devem estar nivelados em todas as direções. Pré-tensão as máquinas no lado direito do seu corpo.

AVISO DE

Além disso, usa proteção para a cabeça, olhos, rosto e ouvidos, bem como calçado de segurança. Não use anéis e joias ou

roupas soltas e penduradas que podem ficar presas na máquina.

Não use calçado com os dedos dos pés desprotegidos e trabalhe

não estar descalço ou sem proteção para as pernas. Em determinadas situações,

Você usa proteção para a cabeça.

106. Colocar a alça de ombro

ombro está equipada com um dispositivo de libertação rápida (ver imagem). Você pode remover rapidamente a alça de ombro puxando o dispositivo de liberação rápida.

Leia atentamente o manual. Esteja totalmente familiarizado com o controle e o uso correto da

máquina. Entenda como parar e parar a máquina. Entenda como liberar rapidamente um acessório esticado.

Não permita que ninguém entre na ZONA DE PERIGO no trabalho. A zona de perigo é uma área de 15 metros de raio (aproximadamente 16 degraus). Insista para que as pessoas na ZONA DE PERIGO usem proteção ocular contra objetos de estilingue. Se a máquina tiver de ser utilizada onde as pessoas estão desprotegidas, trabalhe a uma velocidade baixa e acelerada para reduzir o risco de derrapagem de objetos.

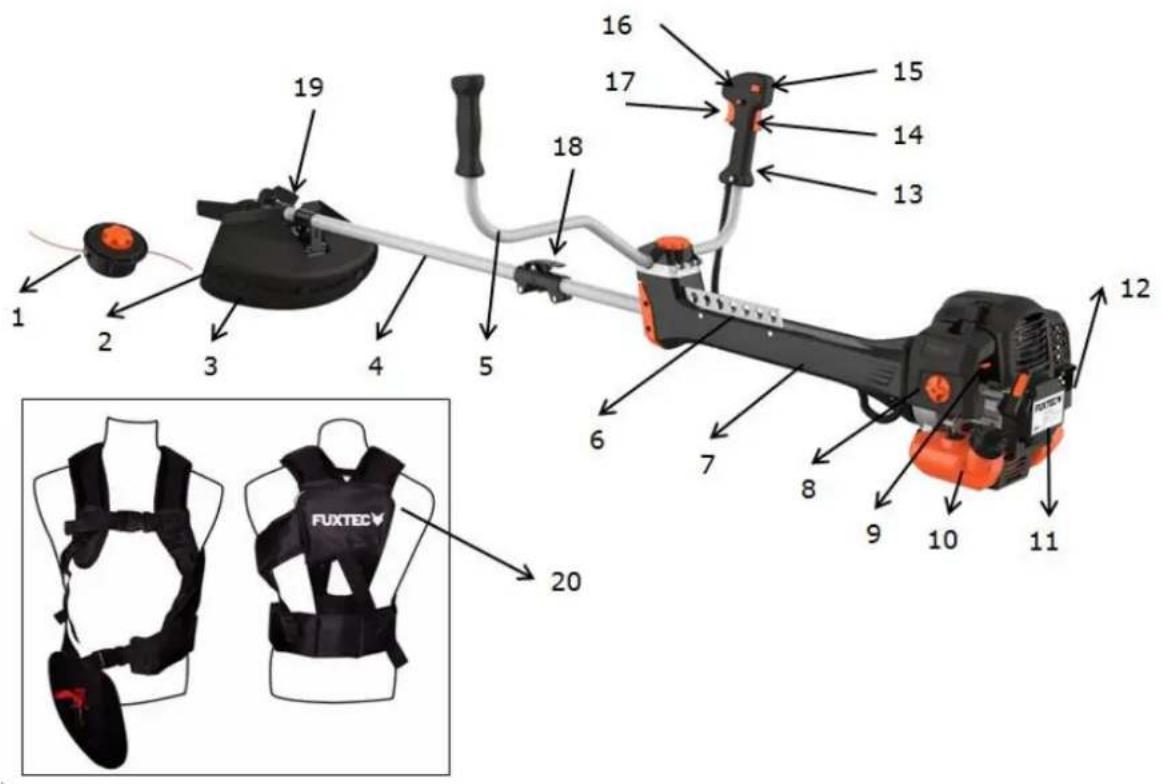

107. Visão geral do componente

1. Cabeça de rosca de nylon
2. Lâminas de Corte
3. Escudo
4. Eixo motriz
5. Punho em U
6. Suporte de alça de transporte
7. Unidade anti-vibração
8. Tampa do filtro de ar
9. Alavanca de estrangulamento
10. Tanque

11. Seilzug-Easystarter

12. Exaustão

13. Aderência do acelerador
14. Barreira contra gases*
15. Interruptor Start/Stop
16. Bloqueio de gás**
17. Acelerador
18. Ligação
19. Lâmina metálica de 3 dentes
20. Alça de ombro profissional

108. Montagem da máquina

Fixação da pega

A pega deve ser montada antes da utilização.

Para uma instalação correta, siga as ilustrações a seguir.

Montagem do tubo do punho para utilização

Coloque o punho em U no suporte aberto e enrosque ambas as conchas juntamente com o parafuso de bloqueio laranja.

Certifique-se de consultar a "Visão geral do componente" no Capítulo 7 para certificar-se de que a alça está na posição correta!

Montagem do eixo motriz

1). Aplique o eixo motriz no veio principal para que o orifício do eixo esteja alinhado com o pino de bloqueio do conector.

2). Opere o parafuso de bloqueio e insira o eixo motriz no eixo principal. Solte o pino de bloqueio e certifique-se de que o pino de bloqueio encaixa no orifício.

3). Rode o parafuso da asa no sentido horário para prender a conexão.

Instalação do escudo protetor

Instale a proteção no tubo do eixo de transmissão contra a caixa de transmissão. Aperte o suporte da guarda tão firmemente que a proteção da lâmina não se mova nem deslize para baixo durante o funcionamento.

Montagem da chapa metálica

Passos:

1. Insira a chave (1) no orifício da cabeça de transmissão.
2. Retire a porca, cubra (4) e espaçador superior (3) do veio de transmissão.
3. Coloque a chapa de metal no meio da parte inferior Espaçador (2). Certifique-se de que a seringa o lado da lâmina de corte está em contacto com o disco (2).
4. Deslize o espaçador superior (3) sobre a seringa veio de transmissão para o lado não marcado da chapa de metal. Certifique-se de que o lado inferior (não marcado) da lâmina de corte está em contacto com o espaçador superior (3).
5. Coloque o anel de prata = tampa (4) e enrosque a porca de união firmemente com a cabeça da engrenagem travada (ver ponto 1).

Montagem dos Rasentrimmers (Fadenspule)

1º Passo:

Insira a chave (1) no orifício da cabeça de transmissão de modo a que o veio de transmissão fique bloqueado. Desenrosque a porca e retire-a. Uma vez que se trata de uma porca de segurança, certifique-se de que existe um fio à esquerda.

2º Passo:

Monte o espaçador inferior (aqui ponto 2, o mesmo disco acima ao montar a faca 2) e instale o carretel de rosca no eixo da engrenagem. Os restantes acessórios, como o espaçador/máquina de lavar superior ou o anel de prata, não são necessários para montar o carretel de rosca! Em seguida, aperte-os com a mão.

Atenção!

Certifique-se de que todos os componentes estão devidamente montados e montados e que todos os parafusos estão apertados.

COMBUSTÍVEL E ÓLEO A 2 TEMPOS

Utilize gasolina sem chumbo com óleo de motor a 2 tempos numa proporção de 40:1. Durante os primeiros processos de trabalho, uma relação de mistura de 25:1 pode ser selecionada para lubrificar inicialmente todas as peças da máquina de forma otimizada.

AVISO: Nunca utilize gasolina pura na sua máquina. Isto causa danos permanentes no motor e exclui a garantia do fabricante para este produto. Nunca utilize uma mistura de combustível que tenha sido armazenada por mais de 90 dias.

AVISO: Deve ser um óleo premium para máquinas refrigeradas a ar a 2 tempos. Recomendamos o óleo FUXTEC 2T original "Made in Germany".

MISTURA DE COMBUSTÍVEL

Misture o combustível com óleo de 2 tempos em um recipiente designado. Observação

a tabela de misturas na página seguinte para a relação correta entre combustível e óleo. Agite o recipiente para garantir a mistura completa.

Gasolina	Óleo de motor a dois tempos (40:1)	Gasolina	Óleo de motor a dois tempos (40:1)
1 litro	0,025 litros	5 litros	0,125 litros
2 litros	0,050 litros	10 litros	0,250 litros

A falta

AVISO:

de lubrificação exclui a responsabilidade dos fabricantes de máquinas.

A gasolina e o óleo devem ser misturados numa proporção de 40:1.

Combustível recomendado

Recomenda-se o uso de gasolina sem chumbo com uma octanagem de 90# ou superior para reduzir a captura de carbono na câmara de combustão. Não use gasolina velha ou suja. Mantenha o tanque de combustível livre de poeira e evite que a água entre no tanque. Às vezes, haverá falhas de ignição quando sobrecarregado, o que é normal.

Se os erros de ignição forem ouvidos sob carga normal, recomendamos a substituição da gasolina. Se a falha de ignição ainda estiver presente depois disso, entre em contato com uma oficina autorizada.

ADVERTÊNCIA

• A gasolina é altamente inflamável e pode levar a explosões em caso de faíscas
• Reabasteça apenas em locais bem ventilados e deixe o motor arrefecer antes de encher. Durante o reabastecimento, deve evitar-se fumar e chamar a céu aberto, bem como quaisquer faíscas
• Não encha demasiado o depósito (ver ilustração do nível máximo)
• Após o reabastecimento, verifique se a tampa do combustível está corretamente fechada
• Evite derrames de gasolina
• Mantenha a máquina afastada das crianças

Gasolina com teor de etanol

O motor pode ser operado com gasolina E10. No entanto, não use gasolina com teor de etanol superior a 10%.

109. Arranque a frio da máquina

1. Coloque a máquina sobre uma superfície firme e plana.

Deslize o interruptor de paragem do motor para a frente para a posição 1.

1. Ajuste a alavanca para a aba de arranque (Engasgo) subir em "COLD START"
2. Pressione a bomba do carburador aprox. 8-10 vezes (até que a gasolina flua na linha)
3. Puxe a corda de arranque com um curso curto até que a resistência seja sentida

(cerca de 100mm). Uma tração contínua, especialmente rápida, proporcionará uma faísca forte e o motor reportará após 2-3 sopros.

1. Importante: Depois de o motor ter comunicado, regule a alavanca para a aba de arranque (estrangulamento) de volta à posição "WARM START" e puxe imediatamente o motor de arranque novamente até o motor arrancar. "Ver também Iniciar dispositivo de vídeo na nossa página inicial"
2. Deixe o motor aquecer durante cerca de 10 minutos em marcha lenta sem carga

NOTA: Se a máquina não iniciar após repetidas tentativas, consulte os capítulos de resolução de problemas.

NOTA: Puxe sempre a corda de arranque para fora. Puxar o motor de arranque num ângulo faz com que a corda se esfregue contra o ilhó. A tração diagonal pode levar ao desgaste ou quebra do guincho da corda de arranque. Segure sempre a pega de arranque quando a corda se retrai. Nunca permita que a corda seja atirada para trás a partir de uma posição puxada. Isto pode danificar o dispositivo de arranque.

110. Arranque a quente da máquina

1. Coloque a máquina sobre uma superfície firme e plana.
2. Mover o interruptor de paragem do motor para baixo
3. Deslize o bloqueador para a posição "WARM START"
4. Puxe a corda de arranque com um curso curto até que a resistência seja sentida (cerca de 100mm). Uma tração contínua, especialmente rápida, proporcionará uma faísca forte e ligará o motor

Se a máquina não arrancar, prossiga novamente de acordo com "Arranque a frio da máquina"

111. Parar máquina

Desbloqueie o acelerador. Permitir que a máquina volte à marcha lenta. Pressione o interruptor de paragem do motor na pega para cima até a máquina parar. Se estes não pararem, puxe a vela de ignição em caso de emergência. Nunca deixe a máquina sozinha durante a execução.

Antes de utilizar a sua máquina, leia as notas dos capítulos 3 e 4 deste manual.

ATENÇÃO

SE NÃO ESTIVER FAMILIARIZADO COM AS TÉCNICAS DE TRIM, PRATIQUE COM A MÁQUINA NA POSIÇÃO "STOP".

CORTE OU CORTE SEMPRE A ALTAS ROTAÇÕES DO MOTOR. Não execute a máquina lentamente no início ou no modo de corte.

MANTENHA SEMPRE A SUA DISTÂNCIA NA ÁREA DE TRABALHO de latas, garrafas, pedras, etc. Objetos giratórios podem causar ferimentos graves aos usuários ou espectadores e danificar a máquina. Se um objeto for acidentalmente atingido, desligue imediatamente a MÁQUINA e verifique a máquina. Nunca faça funcionar a máquina com peças danificadas ou defeituosas.

NÃO utilize a máquina para qualquer outro fim que não seja aparar gramíneas.

Nunca levante a cabeça de corte de nylon acima da altura do joelho durante a operação. Não faça funcionar a máquina em declive se houver probabilidade de deslizar ou perder estabilidade.

LIBERAÇÃO DO FIO DE NYLON

Para liberar a linha nova, execute a máquina a todo vapor e bata a cabeça de corte de nylon no gramado. O thread é liberado automaticamente. A faca no escudo protetor corta o excesso de fio.

CUIDADO: Remova regularmente os depósitos de relva para evitar o sobreaquecimento do eixo motriz. Os depósitos de grama ocorrem quando as fibras da erva daninha se enroscam em torno da onda sob o escudo protetor. Isso evita que o eixo esfrie

corretamente. Remova os depósitos de grama com uma chave de fenda ou ferramenta semelhante somente quando a máquina estiver desligada.

Se a máquina foi devidamente equipada com um escudo protetor e uma cabeça de corte de nylon, sua máquina irá aparar ervas daninhas inestéticas e grama alta de grande diâmetro em áreas ao longo de cercas, paredes, propriedades e ao redor de árvores.

NOTA: Preste especial atenção ao corte em paredes de tijolo ou pedra, etc., o que leva a um rápido desgaste dos fios.

CORTE MAIS PRECISO

Balançar a cabeça de corte de nylon do aparador horizontalmente de um lado para o outro. Não incline a cabeça de corte de nylon durante o trabalho. Para uma altura de corte correta, corte com antecedência em uma área de teste. Mantenha a cabeça de corte de nylon no mesmo nível para uma profundidade de corte uniforme.

Aparar em torno de troncos de árvores com uma aproximação lenta; O fio não deve colidir com o tronco da árvore. Caminhe ao redor da árvore da esquerda para a direita. Aproxime-se de grama ou ervas daninhas com a ponta do fio.

113. Substitua rosca de nylon

Com o modelo FX-PS152, você já tem uma cabeça de rosca de nylon EASY Fit no escopo de entrega, que não precisa ser desmontada de forma complicada.

Rode a cabeça da bobina (laranja) até que as marcações de seta correspondam e o orifício seja visível por toda parte.

Basta deslizar o comprimento desejado do fio e enrolá-lo no sentido horário. É por isso que EASY FIT – encher a linha sem desmontar o carretel

114. Cronograma de manutenção

Devem ser efetuados controlos e ajustamentos regulares para garantir que o motor a gasolina mantém o seu desempenho. A manutenção regular também garante uma vida útil a longo prazo. Consulte a tabela seguinte para obter informações sobre o ciclo de manutenção regular.

WartungszyklusComponente		Qualquer utilização	Todos os meses ou 10h	A cada 3 meses ou 25 horas	A cada 6 meses ou 50h	De 12 em 12 meses ou 100h	A cada 2 anos ou 300h
Filtro de ar	Verificar	■
	Limpeza			■a
Vela de ignição	Rever & Ajustar					■
	Câmbio						■
Velas de ignição (opcional)	Limpeza					■
Arrefecimento	Exame				■
Elementos de fixação, tais como porcas e parafusos	Verificar (apertar se necessário)	■
Embreagem	Exame				■b
Marcha lenta sem carga	Verificar e ajustar					■b
Folga da válvula	Verificar e ajustar					■b
Câmara de combustão	Limpeza	300 h depois
Combustível	Verificar					■
Tanque de gás	Verificar					■
Linha de combustível	Verificar	Todos os anos (substituir, se necessário)

ADVERTÊNCIA

a. Aumente os intervalos de manutenção se o trabalho for realizado em ambientes poeirentos. Não. Todas as operações de manutenção – exceto as indicadas no manual do proprietário Os trabalhos devem ser realizados por pessoal de manutenção qualificado

Limpeza do filtro de ar

CUIDADO: Nunca ligue o motor sem o filtro de ar.

Um filtro de ar sujo exerce pressão sobre a potência do motor, aumenta o consumo de combustível e dificulta o arranque. Se notar uma perda de potência do motor:

1 Retire o parafuso da tampa do filtro e retire o filtro.
2 Limpe o filtro com água e sabão. Nunca use gasolina ou benzeno!
3 Deixe o filtro secar ao ar.
4 Substitua o filtro e fixe a tampa do filtro com o parafuso.

Manutenção de Velas de ignição

Para assegurar o funcionamento normal do motor, a distância de ignição de 0,6 -0,7 mm deve ser mantida e isenta de depósitos de carbono. Faça sempre o seguinte com o motor desligado:

1. Desligue cuidadosamente o conector da vela de ignição. Não puxe o cabo, mas diretamente na ficha

2. Use a chave de ignição incluída para desenroscar a vela de ignição

3. Inspezione visualmente a vela de ignição quanto a danos e queima de eletrodos, Remover os depósitos de carvão

4º. Verifique a folga com um medidor de amortecimento e dobre o elétrodo para distância correta de 0,6 a 0,7 mm

1. Verifique a máquina de lavar velas de ignição e ligue-a com um binário de 12- 15Nm

2. Reinstale a tampa de ignição na vela de ignição

A vela de ignição deve ser aparafusada e, caso contrário, o motor funcionará quente e será danificado.

Afiação de facas de proteção

1. Retire a lâmina de corte (E) do escudo protetor (F).
2. Aperte a faca em uma viseira. Afie facas com uma lima plana.

Por favor, certifique-se de manter o ângulo da borda de corte.

Mova a faca de afiação apenas numa direção durante o processo de afiação.

115. Armazenamento da máquina

AVISO: Se não seguir estes passos, pode formar-se placa bacteriana no carburador. Isto dificulta o arranque mais tarde e causa danos permanentes

1. Execute todas as manutenções gerais listadas na secção de manutenção do seu manual do utilizador.
2. Limpe o exterior da máquina, eixo motriz, escudo protetor e cabeça de corte de nylon.
3. Escorra o combustível do reservatório de combustível.
4. Depois que o combustível for drenado, ligue a máquina.
5. Deixe a máquina em marcha lenta sem carga até que a máquina pare sozinha. Isto limpa o carburador de combustível.
6. Deixe a máquina arrefecer (cerca de 5 minutos).
7. Use uma chave de vela de ignição, remova a vela de ignição.
8. Despeje 1 colher de chá de óleo limpo de 2 tempos na câmara de combustão. Puxe a corda de arranque

lentamente várias vezes para revestir componentes internos. Substitua a vela de ignição.

1. Guarde a máquina num local fresco e seco, longe de qualquer fonte de ignição, como um queimador de óleo, esquentador, etc.

PROTEÇÃO DOS TRANSPORTES

Certifique-se de que a máquina está bem segura durante o transporte para evitar perda de combustível, danos ou ferimentos. Instale uma proteção de transporte para chapas metálicas durante o transporte e armazenamento

116. Solução de problemas

1. Dificuldades com o comissionamento

Localização		Causa	Solução
Sem faísca	Vela de ignição	Depósito de carbono entre os díodos da vela de ignição	Limpe a vela de ignição.Ajuste de folga 0.6~0.7mm, substitua a vela de ignição
	Outros	Bobina de ignição defeituosa, íman do volante de inércia demasiado fraco	Substitua a bobina de ignição ou o volante de inércia
Faísca fraca	Compressão	muita gasolina na câmara de combustão, combustível ruim ou água no tanque	Retire a vela de ignição e deixe secar, substitua o combustível.
	O carburador já não bombeia óleo.	Linha petrolífera bloqueada	Limpeza do carburador e limpeza das linhas
	fornecimento normal de petróleo, mas fraca compressão	Anéis de pistão gastos, vela de ignição não aparafusada e cabeça do cilindro não apertada, folga da válvula ou tempo de ignição errado.	substituir, apertar, substituir ou ajustar
	fornecimento normal de petróleo e boa faísca	Contacto deficiente entre a tampa da ignição e a vela de ignição	troca ou cheque

2. Dificuldades durante o funcionamento

Localização	Causa	Solução
O motor não atinge a velocidade	O bloqueador está na posição "COLD START", o sistema de escape entope sem fornecimento de ar, elementos móveis desgastados, faísca de ignição fraca folga de válvula muito grande, cabeça do cilindro calmante	Abrir o bloqueador, substituir o sistema de escape, verificar ou substituir a bobina de ignição, ajustar o volante de ignição, vela de ignição
Fuga de fluidos operacionais	Linhas para o espaçamento da vela de ignição do entupimento do carburador incorretamente	Substitua tubos e carburador ajuste o tamanho da folga
Motor-Ruídos	Posição de estrangulamento errada, Árvore de cames danificada	Verificar/substituir árvore de cames
Vazamento do carburador	Avaria da válvula de retenção na tampa do combustível	Substitua a tampa do combustível
	Junta do carburador desgastada	Substitua o carburador ou a junta

Se nenhuma solução de problemas resolver o problema, entre em contato diretamente com seu revendedor ou com o fabricante. Utilize apenas peças originais aprovadas pelo fabricante, caso contrário existe um risco de perigo.

117. Atendimento ao cliente

Tenha o seu dispositivo comprado reparado apenas por especialistas qualificados e apenas com peças de reposição originais. Isso garante que a segurança do dispositivo seja mantida.

Entre em contato diretamente com o fabricante FUXTEC GmbH a qualquer momento sobre trabalhos de manutenção e aquisição de peças de reposição na www.fuxtec.de

118. Garantia

O período de garantia é de 24 meses a partir da data de compra. Mantenha o seu comprovativo de compra seguro. Excluem-se da garantia peças de desgaste e danos devido ao uso indevido, uso da força, alterações técnicas, uso de acessórios errados ou peças de reposição não originais e tentativas de reparo por pessoal não qualificado. As reparações ao abrigo da garantia só podem ser efetuadas por concessionários especializados autorizados.

119. Aviso de eliminação

Entre em contato com o município local para o descarte do dispositivo. Para fazer isso, descarte todos os materiais operacionais, como gasolina e óleo, com antecedência.

120. Declaração UE de conformidade

Declaramos: FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, ALEMANHA

que a máquina a seguir está em conformidade com os requisitos essenciais relevantes de segurança e saúde das diretivas CE devido ao seu design e design, bem como na versão que colocamos no mercado.

Nome da máquina: Motorsense a gasolina/Rasentrimmer

Máquina: FX-PS152 / FXPS162

Marca registada: FUXTEC

Consumo de energia/deslocamento 52cm ³ / 62cm ³

Nível de potência sonora medido LWA = 107,7dB

Nível de potência sonora garantido LWA=113dB

Procedimento de conformidade

2000/14/CE em conformidade com o

anexo V Diretiva CE de Máquinas 2006/42/CE

Orientações CE sobre compatibilidade eletromagnética (EMC)

Orientações relevantes da CE: 2004/108/CE

Orientações da CE sobre emissões sonoras (2000/14/CEE e

2005/88/CE)

Nome e endereço da pessoa Leonhard Zirkler

autorizada a compilar a FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, ALEMANHA

documentação técnica

estabelecida na Comunidade

NEDERLANDSE VERSIE
