FX-RM4180 - Gräsklippare Fuxtec - Gratis bruksanvisning och manual

Produkttyp	4-takts bensindriven gräsklippare
Märke	Fuxtec
Modell	FX-RM4180
Motor	OHV, luftkylning, 4-takt
Cylindervolym	79,8 cm³
Nominell effekt	1,3 kW
Motorvarvtal	3000 varv/min
Klippbredd	40,6 cm
Justerbar klipphöjd	25 / 40 / 55 mm
Starttyp	Repslina
Bränsletankens kapacitet	1,0 L
Oljetankens kapacitet	0,6 L
Rekommenderat bränsle	Blyfri bensin SP98
Rekommenderad motorolja	SAE30 eller 15W-40
Hjuldiameter	155 mm (fram och bak)
Uppsamlingskapacitet	45 L
Vikt	18 kg
Ljudtrycksnivå (LWA)	96 dB(A)
Hand-armvibration	7,759 m/s² (K=1,5)
Huvudfunktioner	Klippning med uppsamling eller bakre utkast
Rutinunderhåll	Oljebyte var 25:e timme, slipning av kniv, rengöring av luftfilter
Säkerhetsanordningar	Motorn stannar när avtryckaren släpps, skyddskåpa, stänkskydd
Slitdelar	Klippkniv, tändstift, luftfilter, olja, uppsamlingsbehållare
Garanti	24 månader

Vanliga frågor - FX-RM4180 Fuxtec

Vilken typ av bränsle ska användas i Fuxtec FX-RM4180 gräsklipparen?

Använd blyfri bensin med oktantal på minst 98 (SP98 rekommenderas). Använd aldrig bensin som innehåller alkohol eller etanoltillsatser, eftersom de kan skada bränslesystemet.

Hur startar man motorn kall?

Tryck 2-3 gånger på startförgasarpumpen för att få bränsle in i förgasaren. Dra start/stopp-spaken mot handtaget och håll den, dra sedan i repslinan. Motorn borde starta efter 3-4 drag.

Hur ställer man in klipphöjden?

Klipphöjden justeras genom att flytta hjulen i tre lägen: 25 mm, 40 mm och 55 mm. För varje hjul, ta bort den insexskruven, välj hålet för önskad höjd och skruva tillbaka. Se till att alla fyra hjul är på samma höjd.

Vilken motorolja ska användas och hur kontrollerar man?

Använd motorolja SAE30 eller 15W-40. Före varje användning, kontrollera nivån med oljestickan: den ska vara mellan MIN och MAX-markeringarna. Total kapacitet är cirka 0,6 L. Överskrid inte MAX-nivån.

Hur ofta ska motoroljan bytas?

Byt olja efter de första 5 timmarnas användning, därefter var 25:e timme. För att tömma, ta bort avtappningspluggen (via påfyllningshålet), luta gräsklipparen åt sidan och samla upp använd olja i en lämplig behållare.

Hur underhåller man klippkniven?

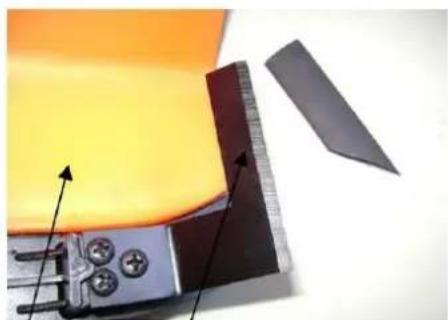

Kniven bör slipas ungefär var 25:e timme. Använd en flatfil och följ skäreggens vinkel. Kontrollera knivens balans genom att placera den på en smal axel: om den förblir horisontell är den balanserad. Byt ut den om den är skadad eller obalanserad.

Vad gör man om gräsklipparen vibrerar onormalt?

Stanna omedelbart motorn och kontrollera om kniven är skadad eller obalanserad, om skruvar är lösa eller om gräs har samlats under kåpan. Rengör undersidan av chassit och dra åt alla fästelement. Om problemet kvarstår, kontakta kundtjänst.

Hur förvarar man gräsklipparen under vintern eller under en längre period?

Töm bränsletanken, starta motorn och låt den gå tills den stannar för att rensa förgasaren. Ta bort tändstiftet, häll en liten sked motorolja i cylindern och dra långsamt i repslinan för att smörja. Rengör gräsklipparen och förvara den på en torr och frostfri plats.

Hur byter man klippkniven?

Innan du gör något, stanna motorn och ta bort tändstiftet. Töm motoroljan för att undvika läckage. Skruva loss den centrala knivskruven (åtdragningsmoment 40 Nm). Byt ut kniven och fästskruven (alltid ny). Dra åt med angivet moment. Vi rekommenderar att anlita en specialistverkstad.

Vilka är de viktigaste säkerhetsfunktionerna?

Gräsklipparen är utrustad med en start/stopp-spak som stannar motorn så fort den släpps. Använd aldrig gräsklipparen utan skyddskåpan eller med kniven lossnad. Bär alltid slutna skor, handskar och hörselskydd. Håll barn och djur på avstånd (minst 15 m).

BRUKSANVISNING FX-RM4180 Fuxtec

1. Specifikationer....211

2. Symboler och säkerhetsanvisningar på maskinen....212

3. Avsedd användning och allmänna säkerhetsanvisningar 215

4. Anmärkningar för tillbehör 217

5. Anmärkningar om arbete med metallbladet....218

6. Sätta på axelremmen (valfritt tillbehör)....219

7. Presentation 220

8. Montering av maskinen....221

9. Bränsle 223

10. Stoppa maskinen 226

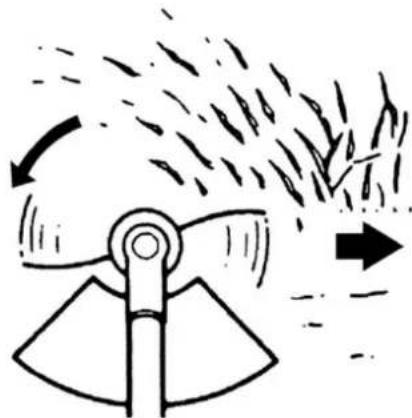

11. Tekniker för trimning....226

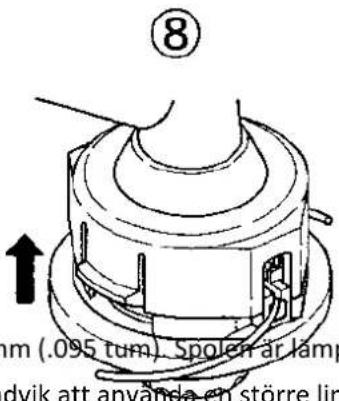

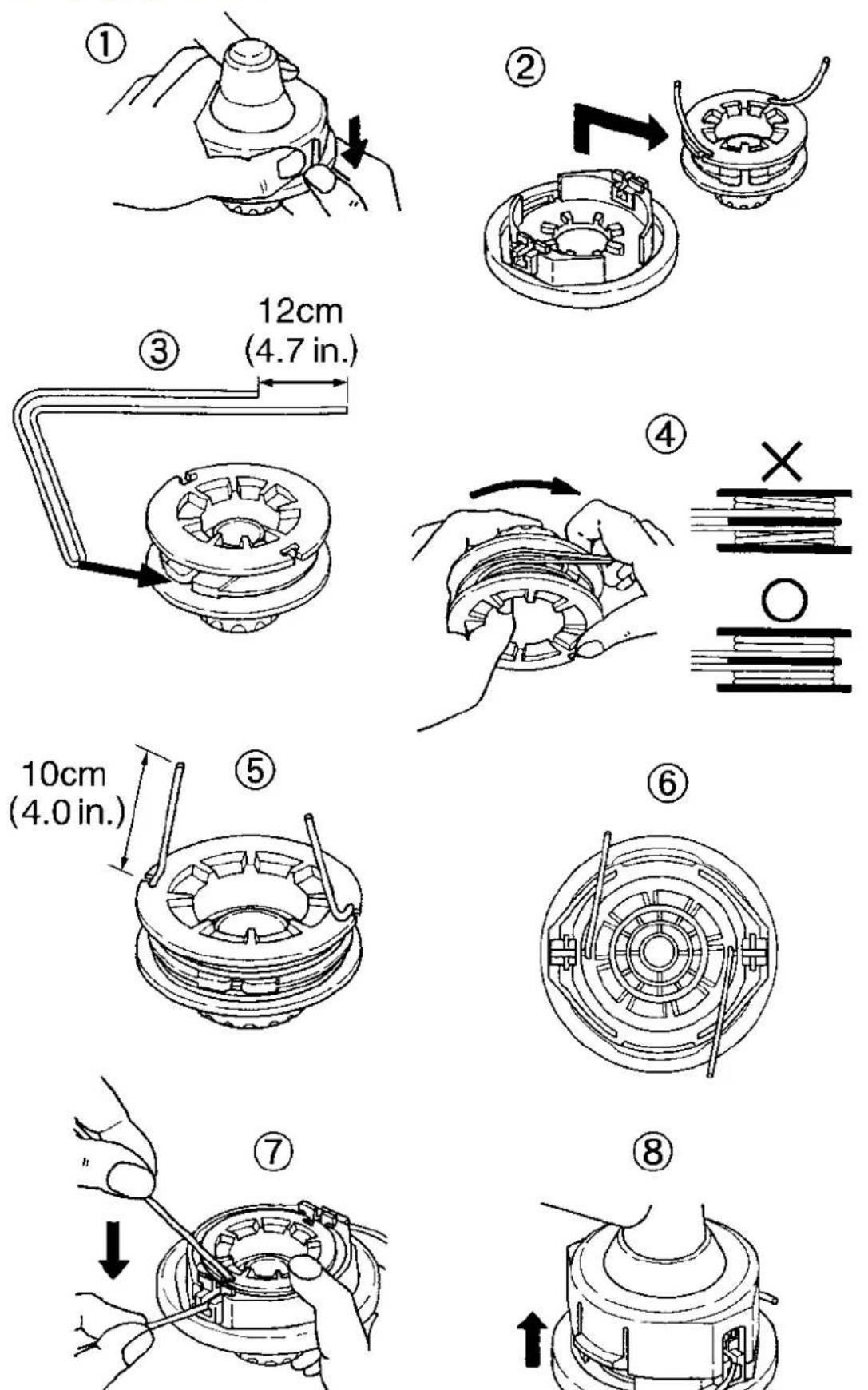

12. Byt ut nylonträden....229

13. Tidsplan för underhåll....231

14. Förvaring av maskinen....233

15. Felsökning....233

16. Kundservice....235

17. Garanti 235

18. Meddelande om avfallshantering....235

19. EU-försäkran om överensstämmelse 236

POLSKA WERSJA JEZYKOWA 237

Din nya enhet har utvecklats och designats så att den uppfyller FUXTEC:s höga krav, såsom användarvänlighet och användarsäkerhet. Rätt behandlad kommer den här enheten att tjäna dig väl i många år framöver.

WARNING: För att minska risken för skador måste användaren läsa och förstå denna guide innan han använder enheten.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

Vi strävar efter att ständigt förbättra våra produkter. Därför kan tekniska data och illustrationer komma att ändras!

1. Specifikationer

Typ	FX-MS125
Motor	Luftkyld; 2-takt
Kubikkapacitet	25. veckor4cm3
Maximal uteffekt (kW)(Överensstämmer med ISO 8893)	750W
Motorns maximala varvtal	6 000 minuter-1
Maskinens tomgångshastighet	3 000 minuter-1
Maximalt spindelvarvtal (tandat blad)	7 100 minuter/min-1
Maximalt spindelvarvtal (trådspole)	6 600 minuter/1
LPA på operatörsstationen	99,5 dB(A) (K=3dB)
Uppmätt LWA enligt ISO 10884	107,7 dB(A) (K=3dB)
Garanterad LWA	113dB(A)
Maximala vibrationsvärden för varjerörelse	5.259m/s2k=1.5m/s2
Maximal gängdiameter	3.0mm
Diameter på metallplåt	305mmx1.6mm-2T /255mmx1.6mm-3T /255mmx1.6mm-4T /255mmx1.6mm-8T
Skäranordningens rotationsriktning	Moturs (se marking på skylten)
Antal handtag	2 stycken
Torrvikt (utan bränsle, skärsats, bärrem)	5,5 kg
Bränsletankens kapacitet (l)	1. veckor2
Bränsleförbrukning (kg/h) (i enlighet med ISO 8893)	0,98 kg
Specifik bränsleförbrukning (g/kWh) (i enlighet med ISO 8893)	630 gr

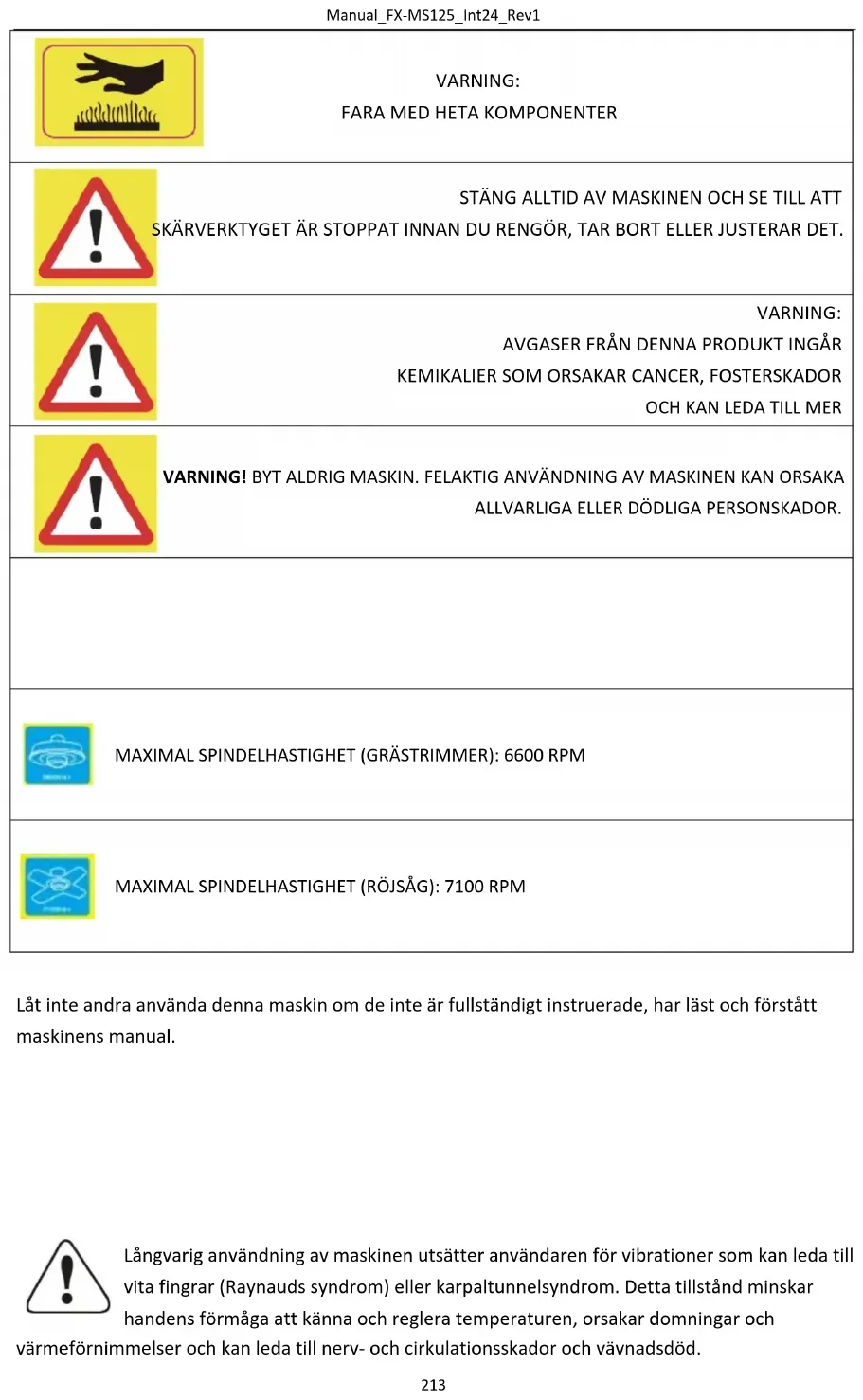

142. Symboler och säkerhetsanvisningar på maskinen

	VARNING! Felaktig användning kan leda tillALLVARLIGA SKADOR
	LÄS OCH FÖRSTÅ DENNA BRUKSANVISNING FÖRE ANVÄNDNING.
	BÄR ALLTID ÖGONSKYDD, HÖRSELSKYDD OCH HUVUDSKYDD
	ANVÄND FOTSKYDD.
	ANVÄND HANDSKAR (Vass kant!). – Herr talman,
	BERÖRING AV DET ROTERANDE BLADET FÖRBJUDET, SKADA
	HÅLL ALLTID 15 METERS AVSTÅND FRÅN EN ANNAN PERSON AVSTÅND
	DEN GARANTERADE LIUDNIVÅN MOTSVARARDE LAGSTADGADE RIKTLINJERNA FÖR BULLER
	INGEN RÖKNING OCH INGA ÖPPNA LÅGOR PÅ ENHETEN

WARNING: FARA MED HETA KOMPONENTER

STÄNG ALLTID AV MASKINEN OCH SE TILL ATT SKÄRVERKTYGET ÄR STOPPAT INNAN DU RENGÖR, TAR BORT ELLER JUSTERAR DET.

WARNING: AVGASER FRÅN DENNA PRODUKT INGÅR KEMIKALIER SOM ORSAKAR CANCER, FOSTERSKADOR OCH KAN LEDA TILL MER

VARNING! BYT ALDRIG MASKIN. FELAKTIG ANVÄNDNING AV MASKINEN KAN ORSAKA ALLVARLIGA ELLER DÖDLIGA PERSONSKADOR.

MAXIMAL SPINDELHASTIGHET (GRÄSTRIMMER): 6600 RPM

MAXIMAL SPINDELHASTIGHET (RÖJSÅG): 7100 RPM

Låt inte andra använda denna maskin om de inte är fullständigt instruerade, har läst och förstått maskinens manual.

Långvarig användning av maskinen utsätter användaren för vibrationer som kan leda till vita fingrar (Raynauds syndrom) eller karpaltunnelsyndrom. Detta tillständ minskar handens förmåga att känna och reglera temperaturen, orsakar domningar och

värmeförnimmelser och kan leda till nerv- och cirkulationsskador och vävnadsdöd.

Alla faktorer som leder till sjukdom med vita fingrar är inte kända, men kallt väder, rökning och andra sjukdomar som påverkar blodkärlen och blodcirkulationen, samt stor eller långvarig stress från vibrationer nämns som faktorer i utvecklingen av vita fingrar. För att minska risken för vita fingrar och karpaltunnelsyndrom bör du överväga följande:

• Använd handskar och håll händerna varma.
  • Ta regelbundna pauser.

Alla ovanstående försiktighetsåtgärder kan inte utesluta risken för whitefinger-sjukdom eller karpaltunnelsyndrom. Långvariga och regelbundna användare rekommenderas därför att noggrant övervaka tillståndet på dina händer och fingrar. Sök omedelbart läkarvård om något av ovanstående symtom uppstår.

Verktygets driftljud kan skada din hörsel. Använd ljudisolering (Oropax eller hörselkåpor) för att skydda den. Långvariga och regelbundna användare rekommenderas att kontrollera sin hörsel regelbundet. Var särskilt vaksam och försiktig när du bär hörselskydd, eftersom det begränsar din förmåga att höra varningar (samtal, larm etc.).

WARNING: En viss mängd bullerexponering från denna enhet är oundviklig. Skjut upp bullriga arbeten till tillåtna och angivna tider. Om det behövs, håll dig till viloperioder och begränsa arbetstiden till ett minimum. För deras personliga skydd och skydd av personer i närheten måste lämpliga hörselskydd bäras.

143. Avsedd användning och allmänna säkerhetsanvisningar

Denna maskin får endast användas för att klippa eller trimma gräs, ogräs och undervegetation. Använd aldrig för andra ändamål, eftersom det kan orsaka allvarliga skador!

Korrekta säkerhetsanvisningar måste följas. UTSÄTT INTE DIG SJÄLV ELLER ANDRA FÖR FARA. Följ dessa allmänna säkerhetsinstruktioner:

- Använd alltid skyddsglasögon för att skydda ögonen. Långt hår måste vara bakåtknutet. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar av maskinen. Bär alltid säkra, starka och halkfria skyddsskor. Det rekommenderas att ben och fötter är heltäckande skyddade för att skydda sig mot flygande föremål under drift.

- Kontrollera hela maskinen för lösa delar (muttrar, bultar, skruvar etc.). Underhåll eller byt ut vid behov innan du använder maskinen. Använd inga andra tillbehör med detta krafthuvud än de som rekommenderas av tillverkaren. Underlåtenhet att göra det kan leda till allvarliga skador på användaren eller åskådare, samt skador på maskinen.

- Håll handtagen fria från olja och bränsle.

- Använd alltid handtagen och axelremmen när du klipper.

• Rök inte när du blandar bränsle eller fyller tanken

- Blanda inte bränsle i ett slutet utrymme eller nära öppen eld. Se till att det finns tillräcklig ventilation / ventilation.

- Blanda och förvara bränsleblandningen i en märkt behållare som är godkänd för sådan användning enligt lokala bestämmelser

• Ta aldrig bort tanklocket när maskinen är igång.

- Använd inte maskinen i slutna utrymmen eller byggnader. Avgaser innehåller farlig kolmonoxid.

- Försök inte justera maskinen när du går och bär. Ställ alltid maskinen på en plan, klar yta.

- Använd inte maskinen om den är skadad. Ta aldrig bort skydden från maskinen. Underlåtenhet att göra det kan leda till allvarliga skador på operatören eller personer som står i närheten, samt ytterligare skador på maskinen.

- Kontrollera området som ska skäras och ta bort alla föremål som kan trassla in sig i nylonskärhuvudet eller skärbladet. Ta också bort alla eventuella föremål som maskinen kan kasta runt under skärning.

• Lämna aldrig maskinen utan uppsikt.

- Sträck dig inte längt framåt. Se till att du alltid står stadigt och håller balansen. Kör inte maskinen när du står på en stege eller i någon annan instabil stående position.

- Barn får inte ha tillgång till maskinen. Åskådare bör stå på ett säkerhetsavständ på minst 15 meter från arbetsområdet.

- Håll händer och fötter borta från nylonskärhuvudet eller metallbladet under arbetsprocessen.

- Använd inte maskinen om du är trött, sjuk eller påverkad av mediciner, droger eller alkohol.

• Använd ett oskadat skärhuvud av nylon. Om du träffar en sten eller något annat hinder, stoppa maskinen och kontrollera skärhuvudet i nylon. Ett defekt eller obalanserat skärhuvud av nylon får aldrig användas.
• Innan du startar, efter fel eller slag, se till att kontrollera enheten och se till att den är i gott skick.
• Uppmärksamhet! Lokala bestämmelser kan begränsa användningen av maskinen
• Håll alltid enheten i gott skick med skärverktyget. Observera att felaktigt underhåll, användning av reservdelar som inte uppfyller kraven eller borttagning eller modifiering av säkerhetsanordningar kan orsaka skador på enheten och allvarliga skador på den person som arbetar med den.
• Säkra enheten väl under transport för att förhindra förlust av bränsle, skador på enheten och personskador. Montera alltid transportskyddet för skärbladet innan du transporterar eller förvarar maskinen.
• För maskiner med koppling, kontrollera regelbundet att skärtillbehören slutar rotera när motorn går på tomgång.
• Före varje användning, kontrollera maskinen för lösa fästelement, bränsleläckage, skadade delar etc. Byt ut skadade delar före användning.
• Det är nödvändigt att ta tillräckligt med pauser och byta arbetsställning.
• Förvara inte maskinen i ett slutet utrymme där bränsleångor kan nå en öppen eld från varmvattenberedare, ugnar etc. Förvara maskinen endast i ett välventilerat utrymme.
• VIKTIGT: När du fyller på bränsle, se till att maskinen är avstängd och nedkyld. Tanka aldrig när maskinen är igång eller varm.

144. Anmärkningar för tillbehör

• Se till att din produkt endast är utrustad med originaltillbehör. Använd endast originaldelar som är föreskrivna av tillverkaren. Användning av annan extrautrustning eller tillbehör kan orsaka skador på användare och skador på maskinen.
• Rengör motorn helt, särskilt bränsletanken och luftfiltret. Efter användning av enheten måste allt bränsle avlägsnas.
• Om du som åskådare närmar dig en användare av maskinen, fånga försiktigt deras uppmärksamhet och bekräfta att användaren stoppar maskinen. Skräm eller distrahera inte användaren, annars kan du orsaka en osäker situation.
• Rör aldrig vid skärhuvudet av nylon eller metallbladet när maskinen är igång. Om det är nödvändigt att byta ut skyddet eller skärverktyget, se till att maskinen och skärverktygen har stannat.
• Maskinen måste vara AV innan du byter arbetsområde på maskinen.
• Låt vid behov maskinen repareras av en auktoriserad verkstad. Om maskinen är defekt, fortsätt inte att köra den.
• När du startar eller använder maskinen, rör aldrig vid heta delar som avgasrör, tändkablar eller tändstift.
• Efter att maskinen har stoppats är avgaserna fortfarande varma. Placera aldrig maskinen i närheten av brandfarliga material (torrt gräs, brandfarliga gaser eller brandfarliga vätskor etc.).
• Var särskilt uppmärksam på att marken kan vara hal när du arbetar i regn eller omedelbart efter regn.
• Om du glider eller faller till marken, släpp gasen omedelbart.
• Innan du tar bort någon blockering, stoppa maskinen och koppla bort tändstiftskontakten. Innan du justerar eller reparerar maskinen, se till att maskinen är stoppad och att tändstiftskontakten är borttagen.
• Var försiktig så att du inte tappar maskinen eller träffar hinder.
• Om maskinen ska förvaras under en längre tid, låt maskinen svalna först. Töm sedan bränslet från bränsletanken och förgasaren, rengör maskinen och placera maskinen på en säker plats.
• Utför ständiga kontroller för säker och effektiv drift av maskinen. För en fullständig kontroll, vänligen kontakta oss.
• Håll maskinen borta från eld eller gnistor.
• Var försiktig när du använder den. Det finns risk för kast och rekyl.
• Var ytterst försiktig när du använder denna maskin med skärbladet. Ett kast från skärbladet är en reaktion som kan uppstå när det roterande skärbladet träffar ett föremål som inte kan skäras. Denna kontakt gör att skärbladet stannar för ett ögonblick och sedan plötsligt trycker av det träffade föremålet med accelererad kraft. Denna kastreaktion kan vara så våldsam att operatören förlorar kontrollen över maskinen. Ett kast från skärbladet kan inträffa utan förvarning om skärbladet stöter på ett hinder, blockeras eller fastnar. Detta är mer troligt i

områden där det är svårt att hålla reda på materialet som ska skäras. För enkel och säker klippning, ta itu med ogräset du vill klippa från höger till vänster. I händelse av att ett föremål eller en träpinne träffas oväntat kan detta minska ett kast från skärbladet.

145. Anmärkningar om arbete med metallbladet

Ett metallblad med 3 tänder levereras med maskinen. Detta används för att klippa buskar och ogräs.

FARA WARNING

Skär inte med tråkig, sprucken eller skadad metallplåt.

Innan du arbetar, kontrollera området för hinder som stenar, metallstänger eller andra föremål. Om dessa inte tas bort markera denna position så att en kollision med bladet undviks. Rör kan fastna på bladhuvudet och fladdra eller virvla upp i luften.

FARA WARNING

Använd inte röjsågen för att fälla träd.

FARA WARNING

Använd axelremmen hela tiden. Justera och fixera remmen och bältet clamp platta på maskinen så att maskinen är några cm över marken

Hänger. Skärhuvudet och skyddsskölden ska vara jämna i alla riktningar. Förspänn maskinerna på höger sida av kroppen.

FARA WARNING

Dessutom bär du huvud-, ögon-, ansikts- och hörselskydd samt skyddsskor. Bär inte ringar, smycken eller

Lösa, dinglande kläder som kan fastna i maskinen.

Bär inte skor med oskyddade tår och arbeta

Inte barfota eller utan benskydd. I vissa situationer,

Du bär huvudskydd.

146. Sätta på axelremmen (valfritt tillbehör)

VIKTIGT: Axelremmen är ett valfritt tillbehör från FUXTEC, som vi rekommenderar för användning av alla liar. Du hittar följande artikelnummer: FX-PS152TG
www.fuxtec.de axelremmen under

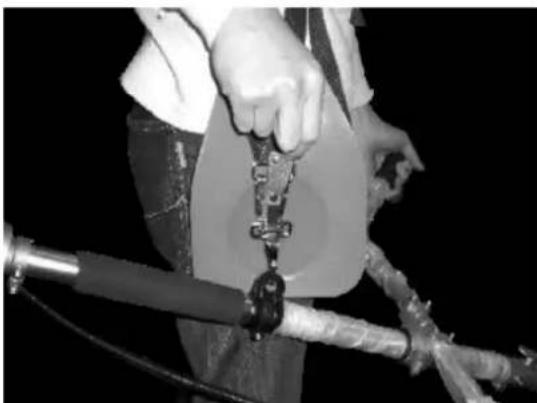

Axelremmen är utrustad med en snabbkopplingsanordning (se bild). Du kan snabbt ta bort axelremmen genom att dra i snabbkopplingsanordningen.

Läs manualen noggrant. Var väl förtrogen med kontroll och korrekt användning av maskinen. Förstå hur du stoppar och stoppar maskinen. Förstå hur du snabbt släpper ett uttänjt fasthållande.

Låt inte någon komma in i RISKOMRÅDET på jobbet.

Riskområdet är ett område med en radie på 15 meter (cirka 16 trappsteg). Insistera på att personer i RISKZON bär ögonskydd mot slungande föremål. Om maskinen måste användas där människor är oskyddade, arbeta med låg gasspjällshastighet för att minska risken för att glida föremål.

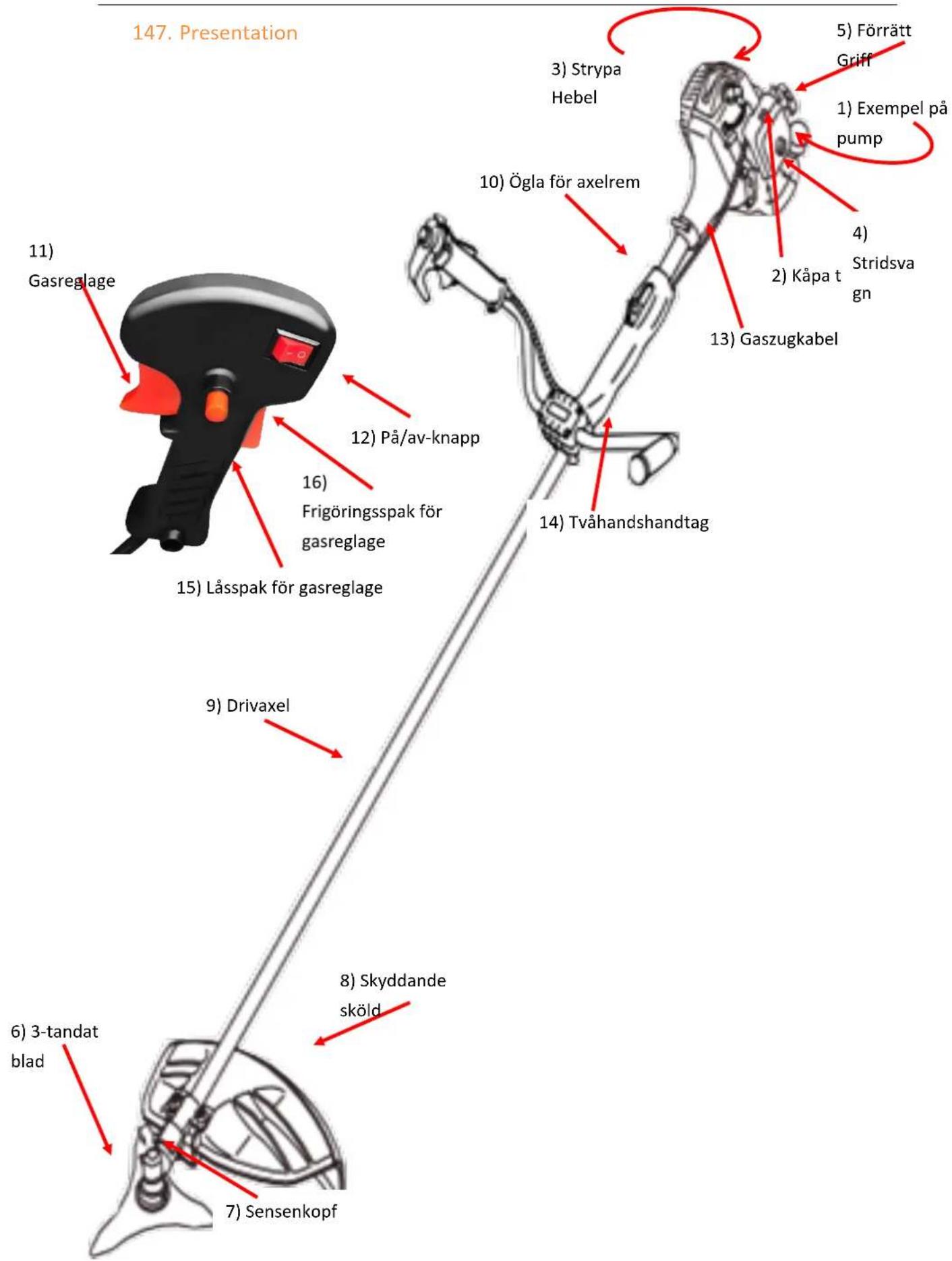

147. Presentation 11) Gasreglage 12) På/av-knapp 16) Frigöringsspak för gasreglage 15) Låsspak för gasreglage 9) Drivaxel 8) Skyddande sköld 6) 3-tandat blad 7) Sensenkopf 3) Strypa Hebel 10) Ögla för axelrem 14) Tvåhandshandtag 13) Gaszugkabel 2) Kåpa t 4) Stridsvagn 1) Exempel på pump 5) Förrätt Griff

Fastsättning av handtaget

Handtaget måste monteras före användning.

För korrekt installation, följ följande illustrationer.

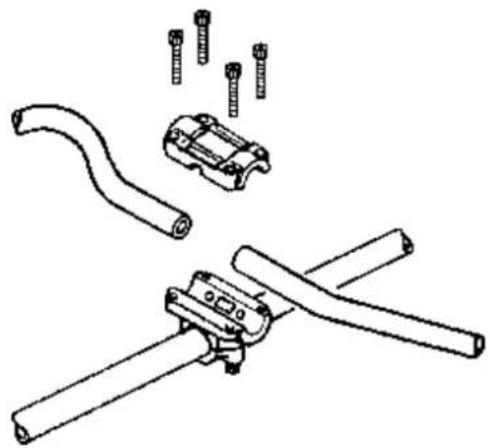

Montering av handtagsröret för användning

1. Lossa de 4 skruvarna på topplocket och sätt i handtagen. Dra åt skruvarna igen.
2. Placera handtagsenheten i hållaren och skjut topplocket över den. Dra åt locket ordentligt.

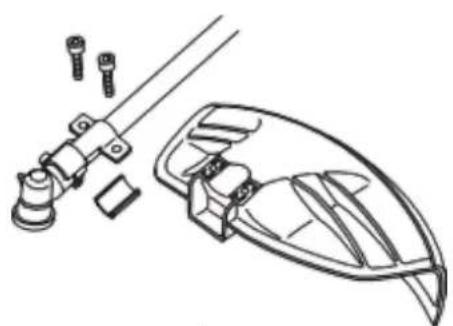

Installation av skyddsskölden

Montera skyddsskölden med öppningen nedåt mot växellådans hus. Dra åt hållaren på skyddet så hårt att bladskyddet inte rör sig eller glider ner under drift. När du använder 3-tandsbladet eller andra knivar, ta bort skyddskragen (om sådan finns) från skyddsskölden!

• Ta bort säkerhetsnålen (om sådan finns).
• Skruva loss läsmuttern (7) från axeln genom att vrida medurs. Blockera vid behov liehuvudet (2) med inexnyckeln (1) (se bilden ovan). Notera: Läsmuttern är försedd med en vänstergänga.
• Ta bort skivan (6) och brickan (5).
• Blockera liehuvudet med en insexnyckel (1). Vrid vid behov monteringsbrickan (3) något.
• Placera kniven (4), brickan (5) och skivskivan (6) enligt bilden.
• Skruva på läsmuttern (7) och dra åt den moturs med hjälp av ringnyckeln.
• Uppmärksamhet! Av säkerhetsskäl måste läsmuttern (C7) bytas ut mot en ny efter var 10:e verktygsbyte.
• Sätt tillbaka saxsprinten.
• Ta bort insexnyckeln och kontrollera skärverktygets rörelsefrihet.

• Placera monteringsbrickan (3) på axeln.
• Blockera liehuvudet med en insexnyckel (1). Vrid vid behov monteringsbrickan (3) något.
• Skruva fast trådspolen (2) på axeln genom att vrida den moturs.
• Dra nu åt trådrullen för hand.
• Ta bort insexnyckeln och kontrollera att trådspolen är jämn.

Varning!

Se till att alla komponenter är ordentligt monterade och monterade och att alla skruvar är åtdragna.

149. Bränsle

Använd blyfri bensin med 2-takts motorolja i förhållandet 40:1.

VARNING: Använd aldrig ren bensin i din maskin. Detta orsakar permanent motorskada och utesluter tillverkarens garanti för denna produkt. Använd aldrig en bränsleblandning som har förvarats i mer än 90 dagar.

WARNING: Det måste vara en premiumolja för 2-takts luftkyld maskin.

BRÄNSLEBLANDNING

Blanda bränsle med 2-taktsolja i en avsedd behållare. Not

blandningstabellen på följande sida för korrekt förhållande mellan bränsle och olja. Skaka behållaren för att säkerställa hela blandningen.

Bensin	Tvåtakts motorolja (40:1)	Bensin	Tvåtakts motorolja (40:1)
1 liter	0,025 liter	5 liter	0,125 liter
2 liter	0.050 liter	10 liter	0.250 liter

VARNING: Brist på smörjning utesluter maskintillverkarnas ansvar.

Bensin och olja måste blandas i förhållandet 40:1.

Rekommenderat bränsle

Det rekommenderas att använda blyfri bensin med ett oktantal på 90# eller högre för att minska koldioxidinfångningen i förbränningskammaren. Använd inte gammal eller smutsig bensin. Håll bränsletanken dammfri och undvik att vatten kommer in i tanken. Ibland kan feltändningar uppstå när de är överbelastade, vilket är normalt.

Om feltändningarna hörs under normal belastning rekommenderar vi att du byter ut bensinen. Om feltändningen kvarstår efter det, vänligen kontakta vår kundtjänst.

WARNING

Påfyllningslock Max. fyllnadsnivå

• Bensin är mycket brandfarligt och kan leda till explosioner vid gnistor
• Tanka endast i välventilerade rum och låt motorn svalna innan du fyller på. Rök inte när du tankar. Öppna lågor och gnistor måste undvikas.
• Överfyll inte tanken (se bild max. nivå).
• Efter tankning, kontrollera att tanklocket är ordentligt tätt.
  ● Undvik spill av bensin.

- Se till att hålla maskinen borta från barn.Starta maskinen Kall start

WARNING: Lihuvudet börjar rotera när motorn startas.

1. Häll bränsle i bränsletanken och dra åt locket ordentligt.

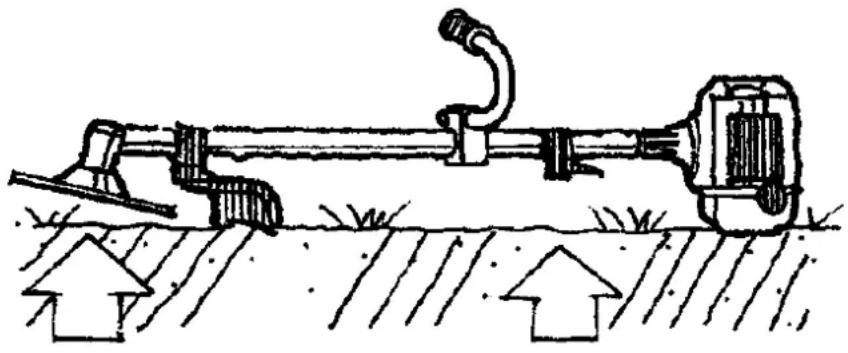

2. Placera enheten på en plan, stadig yta. Håll gräsklipparens tillbehör borta från marken och omgivande föremål, eftersom det börjar snurra när motorn startas.

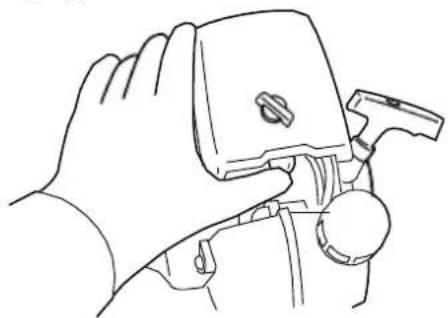

3.Tryck på primerpumpen flera gånger

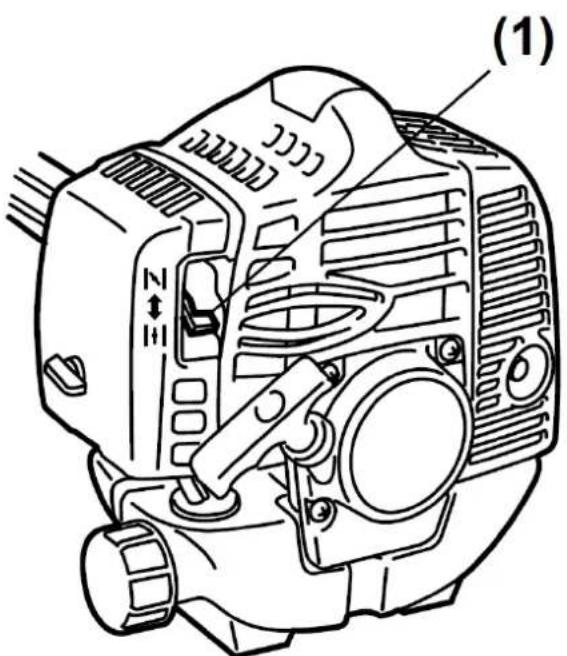

1. För chokespaken till stängt läge.

(1)

|←| (2) ↑ ||| (3)

(1) Chokespak (2) stängd (3) öppen

1. Förrätt Griffin

2. Håll enheten stadigt och dra försiktigt ut startsnöret tills du känner det första motståndet. Detta är startpositionen för dragstartaren. Nu drar de i repet flera gånger tills motorn startar och går.

Undvik att dra i repet till slutet eller låta det snäppa tillbaka genom att släppa handtaget. Sådana åtgärder kan leda till att startmotorn misslyckas.

VIKTIGT: Produkten är utrustad med en centrifugalkoppling så att skärverktyget börjar röra sig så snart motorn förs till startläget genom att trycka på gasreglaget. När du startar motorn, placera enheten på marken på ett plant, fritt område och håll den stadigt så att varken skärdelen eller gasreglaget kan komma i kontakt med ett hinder när du startar motorn.

1. Låt motorn värmas upp några minuter på tomgång efter start innan du börjar arbeta!

OBS: Om maskinen inte startar efter upprepade försök, läs kapitlet om felsökning.

OBS: Dra alltid startsnöret rakt ut. Om du drar i startmotorn i en vinkel gnuggar repet mot öglan. Det diagonala draget kan leda till att startlinan fransas eller går sönder. Håll alltid i starchandtaget när repet dras tillbaka. Låt aldrig repet kastas tillbaka från ett utdraget läge. Detta kan skada startanordningen.

1. Placera maskinen på en stadig och plan yta.
2. Flytta motorns stoppreglage nedåt.
3. Skjut choken till läget "Öppen".
4. Dra ut startsnöret med ett kort drag tills motstånd känns

Om maskinen inte startar, fortsätt igen enligt "Kallstart av maskinen".

150. Stoppa maskinen

Lås upp gasreglaget. Låt maskinen återgå till tomgång. Tryck på motorns stoppknapp på handtaget (läge 0) och vänta tills maskinen stannar. Om dessa inte stannar, dra ut tändstiftsstiftet i en nödsituation. Lämna aldrig maskinen utan uppsikt när den är igång.

151. Tekniker för trimning

YTTERLIGARE SÄKERHETSINSTRUKTIONER

Innan du kör din maskin, läs anteckningarna i kapitel 3 och 4 i denna handbok.

FÖRSIKTIGHET

TRIMMA ELLER KLIPP ALLTID VID HÖGA MOTORVARVTAL. Kör aldrig maskinen långsamt i början av trimningen (eller under).

HÅLL ALLTID AVSTÅND INOM ARBETSOMRÅDET från burkar, flaskor, stenar etc. Virvlande föremål kan orsaka allvarliga skador på användare eller åskådare och skada maskinen. Om ett föremål stöts till av misstag, STÄNG omedelbart av MASKINEN och kontrollera maskinen. Kör aldrig maskinen med skadade eller defekta delar.

Lyft aldrig nylonskärhuvudet över knähöjd under drift.

Kör inte maskinen i en sluttning om det finns risk för att den glider eller tappar stabiliteten.

FRIGÖRING AV NYLONTRÅD

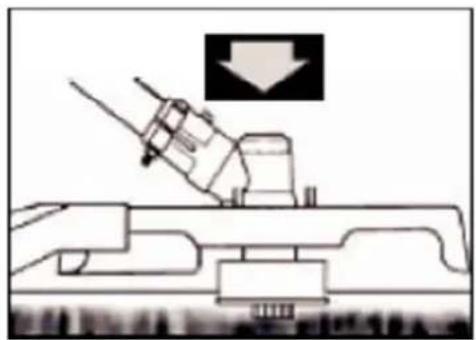

För att släppa ut ny linje, kör maskinen på full gas och knacka nylonskärhuvudet mot gräsmattan. Gänghuvudet släpper automatiskt ut mer tråd. Kniven i skyddsskölden skär av överflödig tråd.

VARNING: Ta regelbundet bort gräsavlagringar för att förhindra överhettning av drivaxeln. Gräsavlagringar uppstår när fibrer av ogräset trasslar in sig runt vägen under den skyddande skölden. Detta förhindrar att axeln kyls ner ordentligt. Ta bort

gräsavlagringar med en skruvmejsel eller liknande verktyg endast när maskinen är avstängd.

Om maskinen har utrustats på rätt sätt med en skyddssköld och ett skärhuvud av nylon, kommer din maskin att trimma fula ogräs och högt gräs med stor diameter i områden längs staket, väggar, fastigheter och runt träd.

OBS: Var särskilt uppmärksam på trimning på tegel- eller stenväggar etc., vilket leder till snabb gängförslitning.

MER EXAKT TRIMNING

Sväng trimmerns nylonskärhuvud horisontellt från sida till sida. Luta inte skärhuvudet av nylon medan du arbetar. För korrekt klipphöjd, trimma i förväg i ett testområde. Håll nylonskärhuvudet på samma nivå för jämnt skärdjup.

BESKÄRNING RUNT TRÄD

Trimma runt trädstammar med ett långsamt tillvägagångssätt; Tråden ska inte kollidera med trädstammen. Gå runt trädet från vänster till höger. Närma dig gräs eller ogräs med spetsen på tråden.

152. Byt ut nylonträden

⑧ nm (.095 tum). Spolen är lamp dvik att använda en större lin

1. För ersättningssladd, använd en diameter på 2.4 mm (.095 tum). Spolen är lämplig för en lina upp till 6 m (20 fot) på 10 cm (4") huvudet. Undvik att använda en större lina eftersom

det kan påverka trimningsprestandan.

WARNING: Av säkerhetsskäl, använd inte en metallförstärkt kabel

1. Kläm ihop det slitsade området på båda sidor av spolhuset för att haka av bottenlocket.
2. Ta ut spolen och dra av den gamla linan. För in ena änden av den nya linan genom spolhålen och dra i den tills längden mellan de två delarna av linan är densamma.
3. Linda linan i rätt riktning som anges på spolen.
4. Haka fast varje ände av snöret i skåran på spolens kant och för in ändarna genom öglorna på höljet. Se till att fjädern och brickorna är på plats.
5. Håll spolen mot höljet och dra i ändarna på sladden för att lossa den från skåran.
6. Rikta in skåran på det nedre locket med kroken på fodralet och tryck locket mot fodralet tills det klickar på plats.

153. Tidsplan för underhåll

Regelbundna kontroller och justeringar måste utföras för att säkerställa att bensinmotorn behåller sin prestanda. Regelbundet underhåll säkerställer också en längsiktig livslängd. Se följande tabell för den regelbundna underhållscykeln.

WartungszyklusKomponent		Någonanvändning	Varjemånadeller 10timmar	Var 3:emånadeller 25:etimme	Var 6:emånadeller 50:etimme	Var 12:emånadeller100:etimme	Vartannatår ellervar 300:etimme
Luftfilter	Check	■
	Ren			■a
Tändstift	Granska ochjustera					■
	Utbyte						■
Tändstiftsstift (tillval)	Ren					■
Kylning	Undersökning				■
Fästelement sommuttrar och bultar	Kontrollera (draåt vid behov)	■
Koppling	Undersökning				■b
Tomgång	Kontrollera ochjustera					■b
Ventilspel	Kontrollera ochjustera					■b
Förbränningkammaren	Ren	300 h efteråt
Bränsle	Check					■
Bensintank	Check					■
Bränsleledning	Check	Alla år (byt ut vid behov)

WARNING

a. Öka underhållsintervallen om arbete utförs i dammiga miljöer.
b. Alla underhållsåtgärder – förutom de som anges i bruksanvisningen

Arbetet måste utföras av kvalificerad underhållspersonal.

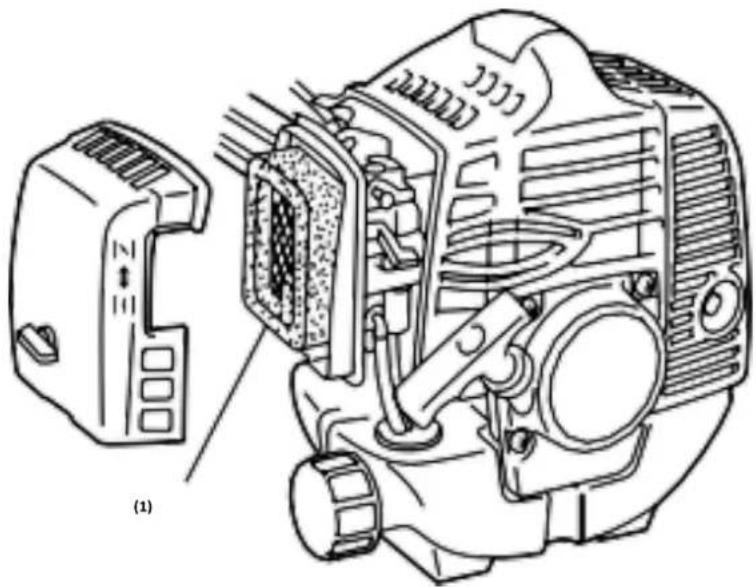

Ett smutsigt luftfilter sätter press på motoreffekten, ökar bränsleförbrukningen och gör det svårt att starta. Om du märker en förlust av motoreffekt:

1 Ta bort skruven på filterlocket och ta bort filtret.
2 Rengör filtret med tvål och vatten. Använd aldrig bensin eller bensen!
3 Låt filtret lufttorka.
4 Byt ut filtret och fäst filterlocket med skruven.

Underhåll av tändstift

För att säkerställa normal drift av motorn måste antändningsavståndet på 0,6 -0,7 mm bibehållas och vara fritt från kolavlagringar. Gör alltid följande när motorn är avstängd:

1. Lossa tändstiftskontakten försiktigt. Dra inte i sladden utan direkt i kontakten.
2. Använd den medföljande tändstiftsnyckeln för att skruva loss tändstiftet.
3. Inspektera tändstiftet visuellt för skador och elektrodbränning,

Ta bort kolavlagringarna.

1. veckor Kontrollera gapet med en bladmätare och böj elektroden till rätt avständ på 0,6 till 0,7 mm.
2. Kontrollera tändstiftsbrickan och vrid tändstiftet med ett vridmoment på 12-15 Nm.
3. Sätt tillbaka tändlocket på tändstiftet.

Tändstiftet måste skruvas fast, annars blir motorn varm och skadas.

Slipning av skyddande sköldknivar

1. Ta bort skärbladet (E) från skyddskåpan (F).
2. Kläm fast kniven i ett skruvstäd.
   Slipa knivar med en platt fil.

Se till att du behåller vinkeln på

skäreggen.

Flytta slipkniven

endast i en riktning under slipningsprocessen.

154. Förvaring av maskinen

VARNING: Om du inte följer dessa steg kan plack bildas i förgasaren. Detta gör det svårt att börja senare, och permanenta skador kan också orsakas.

1. Utför allt allmänt underhåll som anges i underhållsavsnittet i din
   Användarhandbok.
2. Rengör utsidan av maskinen, drivaxeln, skyddsskölden och nylonskärhuvudet.
3. Töm bränslet från bränsletanken.
4. Starta maskinen efter att bränslet har tömts ut.
5. Låt maskinen gå på tomgång tills den stannar av sig själv. Detta rengör förgasaren från bränsle.
6. Låt maskinen svalna (ca 5 minuter).
7. Använd en tändstiftsnyckel, ta bort tändstiftet.
8. Häll 1 tesked ren 2-taktsolja i förbränningskammaren. Dra i startsnöret

långsamt flera gånger för att belägga inre komponenter. Byt ut tändstiftet vid behov.

1. Förvara maskinen på en sval, torr plats borta från antändningskällor som en oljebrännare, varmvattenberedare, etc

SKYDD AV TRANSPORTER

Se till att maskinen är väl säkrad under transport för att undvika bränsleförlust, skada eller personskada. Installera ett transportskydd för metallplåtar under transport och lagring.

155. Felsökning

Situation		Orsak	Lösning
Ingen gnista	Tändstift	Kolavlagring mellan tändstiftets dioder	Rengör tändstiftet.Gapjustering 0,6 ~ 0,7 mm, byt ut tändstiftet
	annan	Tändspole defekt, svänghjulsmagnet för svag	Byt ut tändspolen eller svänghjulet

Manual_FX-MS125_Int24_Rev1

Svag gnista	Komprimering	för mycket bensin i förbränningskammaren, dåligt bränsle eller vatten i tanken	Ta bort tändstiftet och låt det torka, byt ut bränslet.
	Förgasaren pumpar inte längre olja.	Oljeledningen blockerad	Rengöring av förgasaren och rengöring av ledningarna
	Normal oljetillförsel, men svag kompression	Kolvringarna slitna, tändstiftet inte fastskruvat, cylinderhuvudet inte åtdraget, felaktigt ventilspel eller tändningstid.	Byt ut, dra åt, byt ut eller justera
	Normal oljetillförsel och bra gnista	Dålig kontakt mellan tändlocket och tändstiftet	Växla eller checka

Situation	Orsak	Lösning
Motorn kommer inte upp i hastighet	Choken är i "COLD START"-läge, avgassystemet täpper till ingen lufttillförsel, rörliga element slitna, tändgnistan svag för stort ventilspel, cylinderhuvudet sotigt	Öppna choken, byt avgassystem, kontrollera eller byt tändspole, justera svänghjulet, tändstiftet
Läckage av driftvätskor	Ledningar till förgasarens igensatta tändstift skiljer sig felaktigt	Byt ut rör och förgasare justera gapstorleken
Motor-Ljud	Fel chokeläge,Kamaxel skadad	Kontrollera/byt kamaxel
Förgasare läcker	Fel på backventilen på tanklocket	Sätt tillbaka tanklocket
	Förgasarpackning sliten	Byt ut förgasaren eller packningen

Om ingen felsökning löser problemet, kontakta FUXTEC:s kundtjänst. Använd endast originaldelar som är godkända av tillverkaren, annars finns det risk för fara.

156. Kundservice

Låt endast kvalificerade specialister reparera din köpta enhet och endast med originalreservdelar. Detta säkerställer att enhetens säkerhet upprätthålls.

Kontakta när som helst tillverkaren FUXTEC GmbH direkt angående underhållsarbete och anskaffning av reservdelar på www.fuxtec.de

157. Garanti

Garantiperioden är 24 månader från inköpsdatumet. Förvara ditt köpbevis på ett säkert sätt. Undantagna från garantin är slitdelar och skador på grund av felaktig användning, användning av våld, tekniska ändringar, användning av fel tillbehör eller icke-originalreservdelar och reparationsförsök av okvalificerad personal. Garantireparationer får endast utföras av auktoriserade fackhandlare.

158. Meddelande om avfallshantering

Kontakta din lokala kommun för kassering av enheten. För att göra detta, kassera allt driftsmaterial som bensin och olja på rätt sätt i förväg.

159. EU-försäkran om överensstämmelse

Vi förklarar härmed,

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

att följande maskin uppfyller de relevanta grundläggande säkerhets- och hälsokraven i EG-direktiven på grund av dess design och design samt i den version vi släpper ut på marknaden.

Maskinens namn:

Bensin Motorsense/Rasentrimmer

Maskin:

FX-MS125

Varumärke:

FUXTEC FUXTEC

Strömförbrukning/slagvolym

25.4cm ^3

Uppmätt ljudeffektnivå

LWA = 107,7 dB

Garanterad ljudeffektnivå

LWA=114dB

Förfarande för överensstämmelse

2000/14/EG enligt bilaga V

EG:s maskindirektiv 2006/42/EG

Relevanta EG-riktlinjer:

EG:s riktlinjer för elektromagnetisk kompatibilitet (EMC)

2004/108/EG

EG:s riktlinjer om buller (2000/14/EEG och 2005/88/EG)

Harmoniserad

SS-EN ISO 11806-1

Standarder:

SS-EN ISO 14982

Tillverkarens underskrift/datum:

Leonhard Zirkler, 06.12.2022

Namn på och adress till den

person som är behörig att

sammanställa den tekniska

dokumentationen och som är

etablerad i gemenskapen

L. Zirkler

FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, TYSKLAND

1. Introduktion och säkerhet.... 134
2. Säkerhetsinstruktioner för gräsklippare.... 135
3. Presentation.... 137
4. Information och varningar.... 138
5. Viktiga anvisningar för montering av gräsklipparen.... 140
6. Använda gräsklipparen....142
7. Underhållsarbete.... 144
8. Säkerhetsinstruktioner 146
9. Förvaring.... 148
10. Avfallshantering.... 148
11. Tekniska data.... 149
12. EU Konformitätserklärung / Försäkran om överensstämmelse 150
