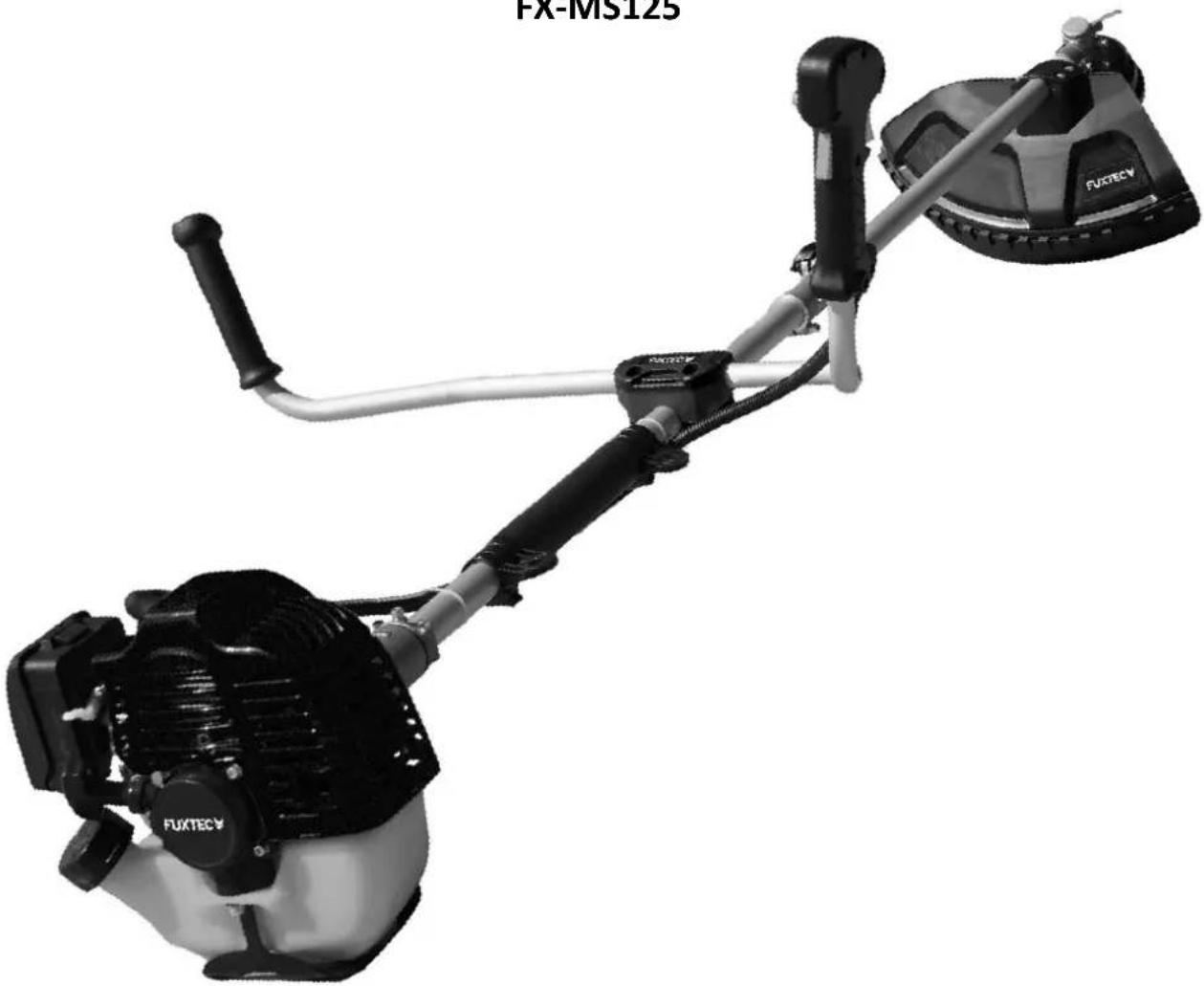

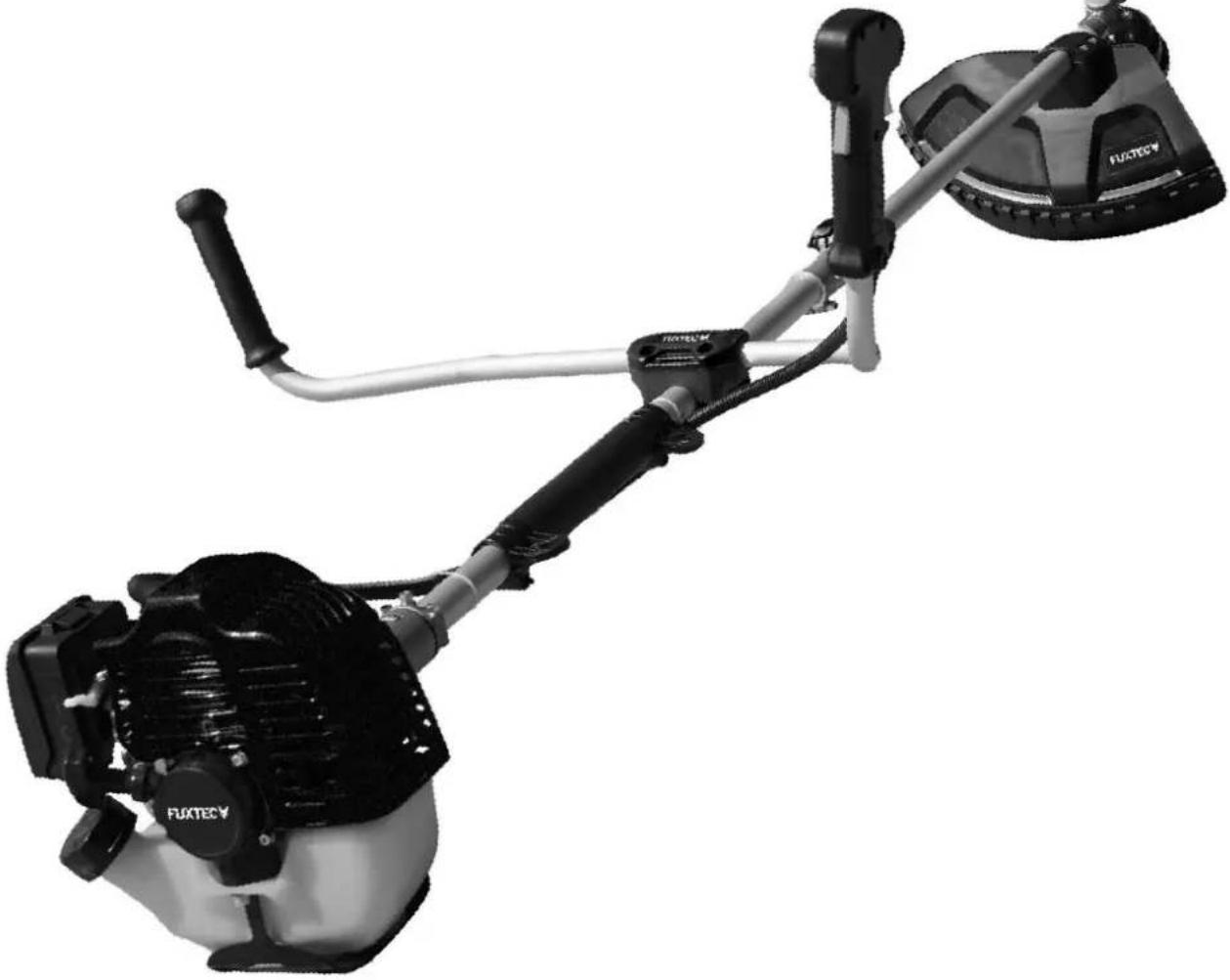

GEBRUIKSAANWIJZING FX-RM4180 Fuxtec

125. Opmerkingen over het werken met het metalen mes ....................................................... 191

Uw nieuwe apparaat is zo ontwikkeld en ontworpen dat het voldoet aan de hoge normen van FUXTEC, zoals gebruiksgemak en gebruikersveiligheid. Als het goed wordt behandeld, zal dit apparaat u jarenlang goed van dienst zijn. WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker deze handleiding lezen en begrijpen voordat hij het apparaat gebruikt. FUXTEC GMBH KAPPSTRAßE 69, 71083 HERRENBERG, DUITSLANDManual_FX-MS125_Int24_Rev1

We streven ernaar om onze producten continu te verbeteren. Daarom kunnen technische gegevens en afbeeldingen worden gewijzigd!

Type FX-MS125 Motor luchtgekoeld; 2-takt Cilinderinhoud

Maximaal uitgangsvermogen (kW) (Voldoet aan ISO 8893) 750W Maximaal toerental van de motor

min-1 Onbelast toerental van de machine

min-1 Maximale spindelsnelheid (getand zaagblad)

min-1 Maximale spilsnelheid (draadspoel)

min-1 LPA op de cabine 99,5 dB(A) (K = 3dB) Gemeten LWA volgens ISO 10884 107,7 dB(A) (K = 3 dB) Gegarandeerde LWA 113dB(A) Maximale trillingswaarden bij elke beweging 5.259m/s2 k=1.5m/s2 Maximale schroefdraaddiameter Φ3.0mm Diameter van metalen plaat 305 mm x 1,6 mm-2T / 255 mm x 1,6 mm-3T / 255 mm x 1,6 mm-4T / 255 mm x 1,6 mm-8T Draairichting van de snij-inrichting Tegen de klok in (zie markering op het bord) Aantal handvatten 2 stuks Droog gewicht (zonder brandstof, snijset, draagriem) 5,5 kg Inhoud brandstoftank (L)

1. okt.Arabisch cijfer

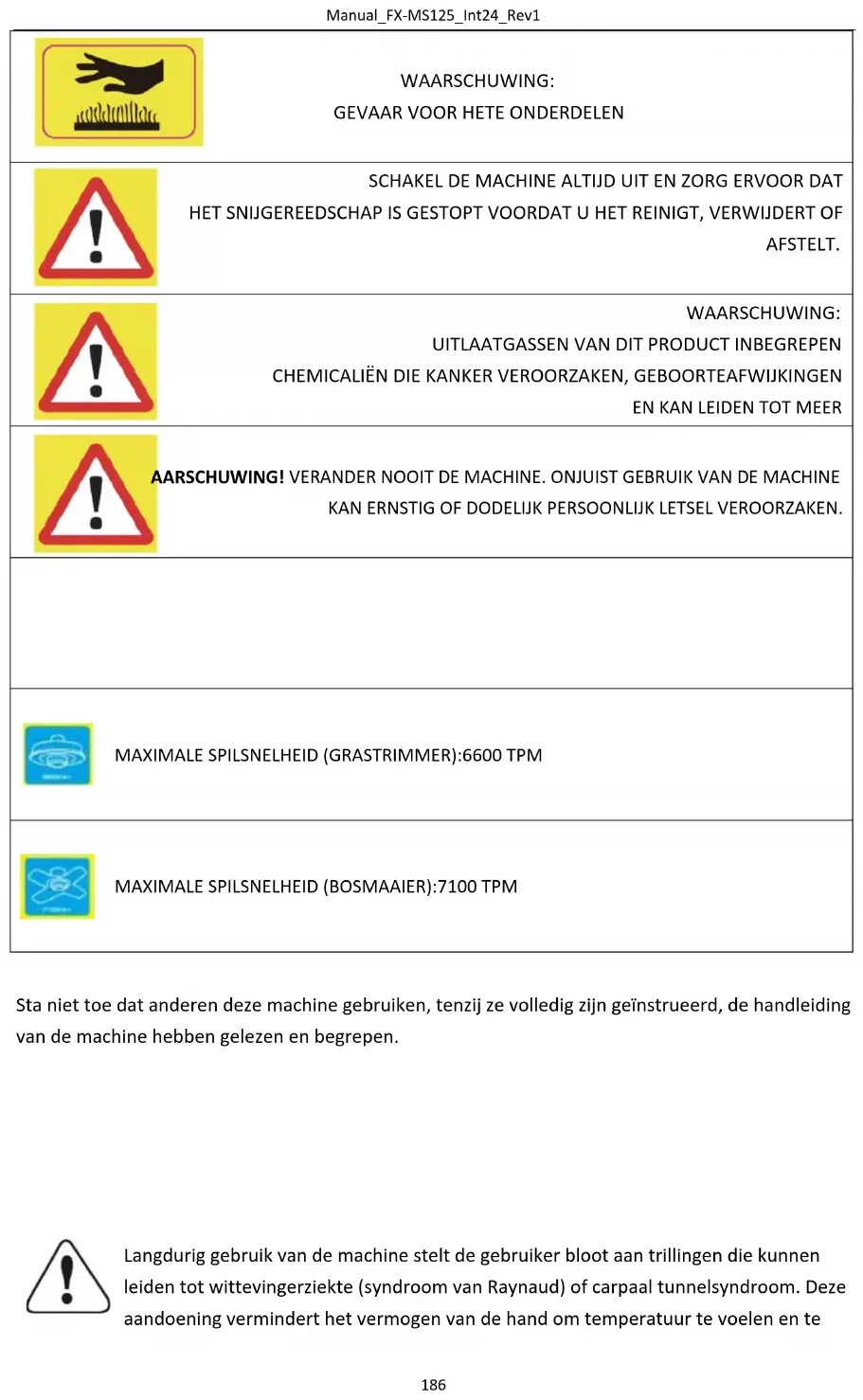

122. Symbolen en veiligheidsinstructies op de machine

LEES EN BEGRIJP DEZE GEBRUIKSAANWIJZING VOOR GEBRUIK.

Sta niet toe dat anderen deze machine gebruiken, tenzij ze volledig zijn geïnstrueerd, de handleiding van de machine hebben gelezen en begrepen.

Langdurig gebruik van de machine stelt de gebruiker bloot aan trillingen die kunnen leiden tot wittevingerziekte (syndroom van Raynaud) of carpaal tunnelsyndroom. Deze aandoening vermindert het vermogen van de hand om temperatuur te voelen en teManual_FX-MS125_Int24_Rev1

reguleren, veroorzaakt gevoelloosheid en warmtesensaties en kan leiden tot zenuw- en bloedsomloopschade en weefselsterfte. Niet alle factoren die leiden tot wittevingerziekte zijn bekend, maar koud weer, roken en andere ziekten die de bloedvaten en de bloedcirculatie aantasten, evenals grote of langdurige stress door trillingen worden genoemd als factoren bij de ontwikkeling van wittevingerziekte. Om het risico op wittevingerziekte en carpaal tunnel syndroom te verminderen, moet u rekening houden met het volgende: ● Draag handschoenen en houd je handen warm. ● Neem regelmatig een pauze. Alle bovenstaande voorzorgsmaatregelen kunnen het risico op wittevingerziekte of carpaal tunnel syndroom niet uitsluiten. Langdurige en regelmatige gebruikers wordt daarom geadviseerd om de conditie van uw handen en vingers nauwlettend in de gaten te houden. Zoek onmiddellijk medische hulp als een van de bovenstaande symptomen optreedt. Het geluid van het gereedschap kan uw gehoor beschadigen. Draag geluidsisolatie (Oropax of oorkappen) om het te beschermen. Langdurige en regelmatige gebruikers wordt geadviseerd om hun gehoor regelmatig te controleren. Wees vooral waakzaam en voorzichtig bij het dragen van gehoorbescherming, omdat dit uw vermogen om waarschuwingen (oproepen, alarmen, enz.) te horen, beperkt. WAARSCHUWING: Een zekere mate van blootstelling aan lawaai van dit apparaat is onvermijdelijk. Stel luidruchtig werk uit tot toegestane en aangewezen tijden. Houd indien nodig rusttijden aan en beperk de werktijd tot het absolute minimum. Voor hun persoonlijke bescherming en de bescherming van personen in de buurt moet geschikte gehoorbescherming worden gedragen.Manual_FX-MS125_Int24_Rev1

123. Beoogd gebruik en algemene veiligheidsinstructies

Deze machine mag alleen worden gebruikt voor het maaien of trimmen van gras, onkruid en kreupelhout. Nooit voor andere doeleinden gebruiken, dit kan ernstig letsel veroorzaken! De juiste veiligheidsinstructies moeten in acht worden genomen. STEL UZELF OF ANDEREN NIET BLOOT AAN GEVAAR. Volg deze algemene veiligheidsinstructies: ● Draag altijd een veiligheidsbril ter bescherming van de ogen. Lang haar moet naar achteren worden vastgebonden. Draag geen losse kleding of sieraden die verstrikt kunnen raken in bewegende delen van de machine. Draag altijd veilige, sterke en antislip veiligheidsschoenen. Het wordt aanbevolen om benen en voeten volledig te beschermen om zichzelf tijdens het gebruik te beschermen tegen rondvliegende voorwerpen. ● Controleer de hele machine op losse onderdelen (moeren, bouten, schroeven, enz.). Onderhoud of vervang indien nodig voordat u de machine gebruikt. Gebruik met deze aandrijfkop geen andere accessoires dan die welke door de fabrikant worden aanbevolen. Als u dit niet doet, kan dit leiden tot ernstig letsel voor de gebruiker of omstanders, evenals schade aan de machine. ● Houd de handgrepen vrij van olie en brandstof. ● Gebruik altijd de handvatten en de schouderriem bij het snijden. ● Rook niet tijdens het mengen van de brandstof of het vullen van de tank ● Meng geen brandstof in een afgesloten ruimte of in de buurt van open vuur. Zorg voor voldoende ventilatie/ventilatie. ● Meng en bewaar het brandstofmengsel in een geëtiketteerde container die volgens de lokale regelgeving is goedgekeurd voor dergelijk gebruik ● Verwijder nooit de dop van de brandstoftank terwijl de machine draait. ● Gebruik de machine niet in gesloten ruimtes of gebouwen. Uitlaatgassen bevatten gevaarlijke koolmonoxide. ● Probeer de machine niet af te stellen tijdens het lopen en dragen. Plaats de machine altijd op een vlakke, heldere ondergrond. ● Gebruik de machine niet als deze beschadigd is. Verwijder nooit de beschermkappen van de machine. Als u dit niet doet, kan dit leiden tot ernstig letsel voor de bediener of mensen die in de buurt staan, evenals verdere schade aan de machine. ● Controleer het te snijden gebied en verwijder alle voorwerpen die verstrikt kunnen raken in de nylon snijkop of het snijblad. Verwijder ook alle mogelijke voorwerpen die de machine tijdens het snijden zou kunnen rondslingeren. ● Laat de machine nooit onbeheerd achter. ● Rek je niet te ver naar voren uit. Zorg te allen tijde voor een stevige stand en evenwicht. Laat de machine niet draaien terwijl u op een ladder staat of in een andere onstabiele staande positie. ● Kinderen hebben geen toegang tot de machine. Toeschouwers moeten op eenManual_FX-MS125_Int24_Rev1

veiligheidsafstand van minimaal 15 meter van het werkgebied staan. ● Houd uw handen en voeten tijdens het werkproces uit de buurt van de nylon snijkop of het metalen mes. ● Gebruik de machine niet als u moe, ziek of onder invloed van medicijnen, drugs of alcohol bent. ● Gebruik een onbeschadigde nylon snijkop. Als u een rots of een ander obstakel raakt, stop dan de machine en controleer de nylon snijkop. Een defecte of ongebalanceerde nylon snijkop mag nooit worden gebruikt. ● Voordat u begint, na een storing of klap, moet u het apparaat controleren en ervoor zorgen dat het in goede staat verkeert. ● Aandacht! Lokale regelgeving kan het gebruik van de machine beperken ● Houd het apparaat altijd in goede staat met het snijgereedschap. Houd er rekening mee dat onjuist onderhoud, het gebruik van niet-conforme reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen schade aan het apparaat en ernstig letsel kunnen veroorzaken bij de persoon die ermee werkt. ● Zet het apparaat tijdens het transport goed vast om brandstofverlies, schade aan het apparaat en letsel te voorkomen. Installeer altijd de transportbeveiliging van het snijmes voordat u de machine vervoert of opbergt. ● Controleer bij machines met een koppeling regelmatig of de snijaccessoires stoppen met draaien wanneer de motor stationair draait. ● Controleer de machine voor elk gebruik op losse bevestigingsmiddelen, brandstoflekken, beschadigde onderdelen, enz. Vervang beschadigde onderdelen voor gebruik. ● Het is noodzakelijk om voldoende pauzes te nemen en de werkhouding te veranderen. ● Bewaar de machine niet in een afgesloten ruimte waar brandstofdampen een open vuur kunnen bereiken van de warmwaterboilers, ovens, enz. Bewaar de machine alleen in een goed geventileerde ruimte. ● BELANGRIJK: Zorg er bij het tanken van brandstof voor dat de machine is uitgeschakeld en afgekoeld. Tank nooit als de machine draait of heet is.Manual_FX-MS125_Int24_Rev1

124. Opmerkingen voor accessoires

● Zorg ervoor dat uw product alleen is uitgerust met originele accessoires. Gebruik alleen originele onderdelen die door de fabrikant zijn voorgeschreven. Het gebruik van andere hulpapparatuur of accessoires kan letsel bij gebruikers en schade aan de machine veroorzaken. ● Reinig de motor volledig, vooral de brandstoftank en het luchtfilter. Na gebruik van het apparaat moeten alle brandstoffen worden verwijderd. ● Als u als toeschouwer een gebruiker van de machine benadert, trek dan zorgvuldig hun aandacht en bevestig dat de gebruiker de machine stopt. Laat de gebruiker niet schrikken of afleiden, anders kunt u een onveilige situatie veroorzaken. ● Raak nooit de nylon snijkop of het metalen mes aan wanneer de machine draait. Als het nodig is om de beschermkap of het snijgereedschap te vervangen, zorg er dan voor dat de machine en het snijgereedschap tot stilstand zijn gekomen. ● De machine moet UIT staan voordat u het werkgebied van de machine wijzigt. ● Laat de machine indien nodig repareren door een erkende werkplaats. Als de machine defect is, mag u deze niet meer laten draaien. ● Raak bij het starten of bedienen van de machine nooit hete onderdelen zoals de uitlaat, bougiekabels of bougie aan. ● Nadat de machine is gestopt, is de uitlaat nog heet. Plaats de machine nooit in de buurt van brandbare materialen (droog gras, ontvlambare gassen of ontvlambare vloeistoffen, enz.). ● Let er vooral op dat de grond glad kan zijn bij gebruik in de regen of direct na de regen. ● Als u glijdt of op de grond valt, laat dan de gashendel onmiddellijk los. ● Voordat u een verstopping verwijdert, moet u de machine stoppen en de bougiestekker loskoppelen. Voordat u de machine afstelt of repareert, moet u ervoor zorgen dat de machine is uitgeschakeld en de bougieconnector is verwijderd. ● Pas op dat u de machine niet laat vallen of obstakels raakt. ● Als de machine voor langere tijd wordt opgeslagen, laat de machine dan eerst afkoelen. Tap vervolgens de brandstof af uit de brandstoftank en de carburateur, maak de machine schoon en plaats de machine op een veilige plaats. ● Voer constante controles uit voor een veilige en efficiënte werking van de machine. Neem voor een volledige controle contact met ons op. ● Houd de machine uit de buurt van vuur of vonken. ● Wees voorzichtig bij het gebruik ervan. Er bestaat gevaar voor terugslag en terugslag. ● Wees uiterst voorzichtig bij het gebruik van deze machine met het snijblad. Een terugslag van het snijmes is een reactie die kan optreden wanneer het roterende snijmes een voorwerp raakt dat niet kan worden gesneden. Dit contact zorgt ervoor dat het snijmes even stilstaat en dan plotseling met versnelde kracht van het geraakte object afduwt. Deze terugslagreactie kan zo gewelddadig zijn dat de bediener de controle over de machine verliest. Een terugslag van het snijmes kan zonder waarschuwing optreden als het snijmes een obstakel tegenkomt, geblokkeerd raakt of vast komt te zitten. Dit is waarschijnlijker inManual_FX-MS125_Int24_Rev1

gebieden waar het moeilijk is om het materiaal dat moet worden gesneden bij te houden. Om gemakkelijk en veilig te kunnen snoeien, pakt u het onkruid dat u wilt maaien van rechts naar links aan. In het geval dat een voorwerp of houten stok onverwachts wordt geraakt, kan dit een terugslag van het snijmes verminderen.

125. Opmerkingen over het werken met het metalen mes

Bij de machine wordt een metalen mes met 3 tanden geleverd. Dit wordt gebruikt voor het snoeien van struiken en onkruid.

Daarnaast draag je hoofd-, oog-, gelaats- en gehoorbescherming en veiligheidsschoenen. Draag geen ringen, sieraden of losse, bungelende kleding die vast kan komen te zitten in de machine. Draag geen schoeisel met onbeschermde tenen en werk Niet op blote voeten of zonder beenbescherming. In bepaalde situaties, Je draagt hoofdbescherming.

Snijd niet met botte, gebarsten of beschadigde metalen platen. Controleer voor het werken het gebied op obstakels zoals stenen, metalen staven of andere voorwerpen. Als deze niet worden verwijderd Markeer deze positie zodat een botsing met het mes wordt vermeden. Leidingen kunnen vast komen te zitten aan de bladkop en flap of in de lucht worden geslingerd.

WAARSCHUWING VOOR GEVAAR

Gebruik de bosmaaier niet voor het zagen van bomen.

WAARSCHUWING VOOR GEVAAR

Gebruik de schouderriem de hele tijd. Stel de riem en de riemklemplaat af en bevestig deze op de machine zodat de machine zich enkele cm boven de grond bevindt Hangt. De snijkop en het beschermschild moeten in alle richtingen waterpas staan. Span de machines voor aan de rechterkant van uw lichaam.Manual_FX-MS125_Int24_Rev1

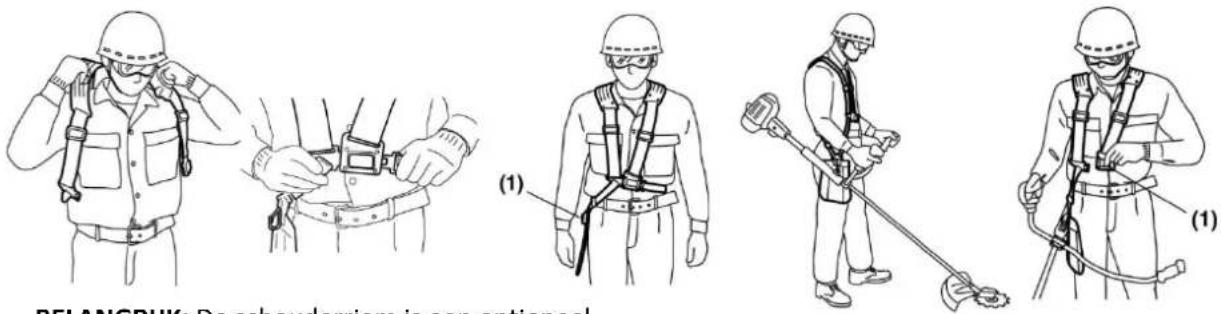

126. De schouderriem omdoen (optioneel accessoire)

BELANGRIJK: De schouderriem is een optioneel accessoire van FUXTEC, dat we aanbevelen voor het gebruik van elk zeiswerk. U vindt www.fuxtec.de de schouderriem onder het volgende artikelnummer: FX-PS152TG

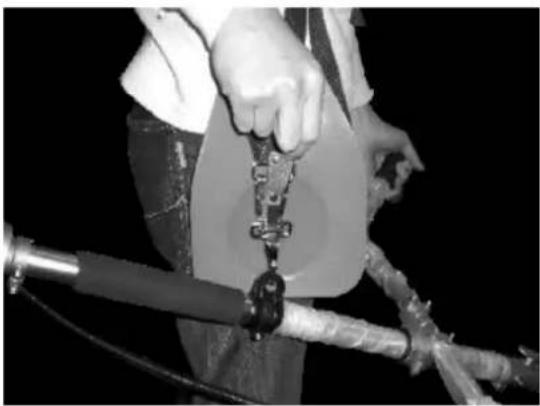

De schouderriem is voorzien van een snelsluiting (zie foto). U kunt de schouderriem snel verwijderen door aan de snelsluiting te trekken. Lees de handleiding aandachtig door. Zorg ervoor dat u volledig vertrouwd bent met de besturing en het juiste gebruik van de machine. Begrijp hoe u de machine kunt stoppen en stoppen. Begrijp hoe u een uitgerekt hulpstuk snel kunt losmaken. Laat niemand op het werk in de GEVARENZONE komen. De gevarenzone is een gebied met een straal van 15 meter (ongeveer 16 stappen). Sta erop aan dat mensen in de GEVAARSZONE oogbescherming dragen tegen slingerende voorwerpen. Als de machine moet worden gebruikt op een plaats waar mensen onbeschermd zijn, werk dan met een laag gesmoord toerental om het risico op slippende voorwerpen te verminderen.Manual_FX-MS125_Int24_Rev1

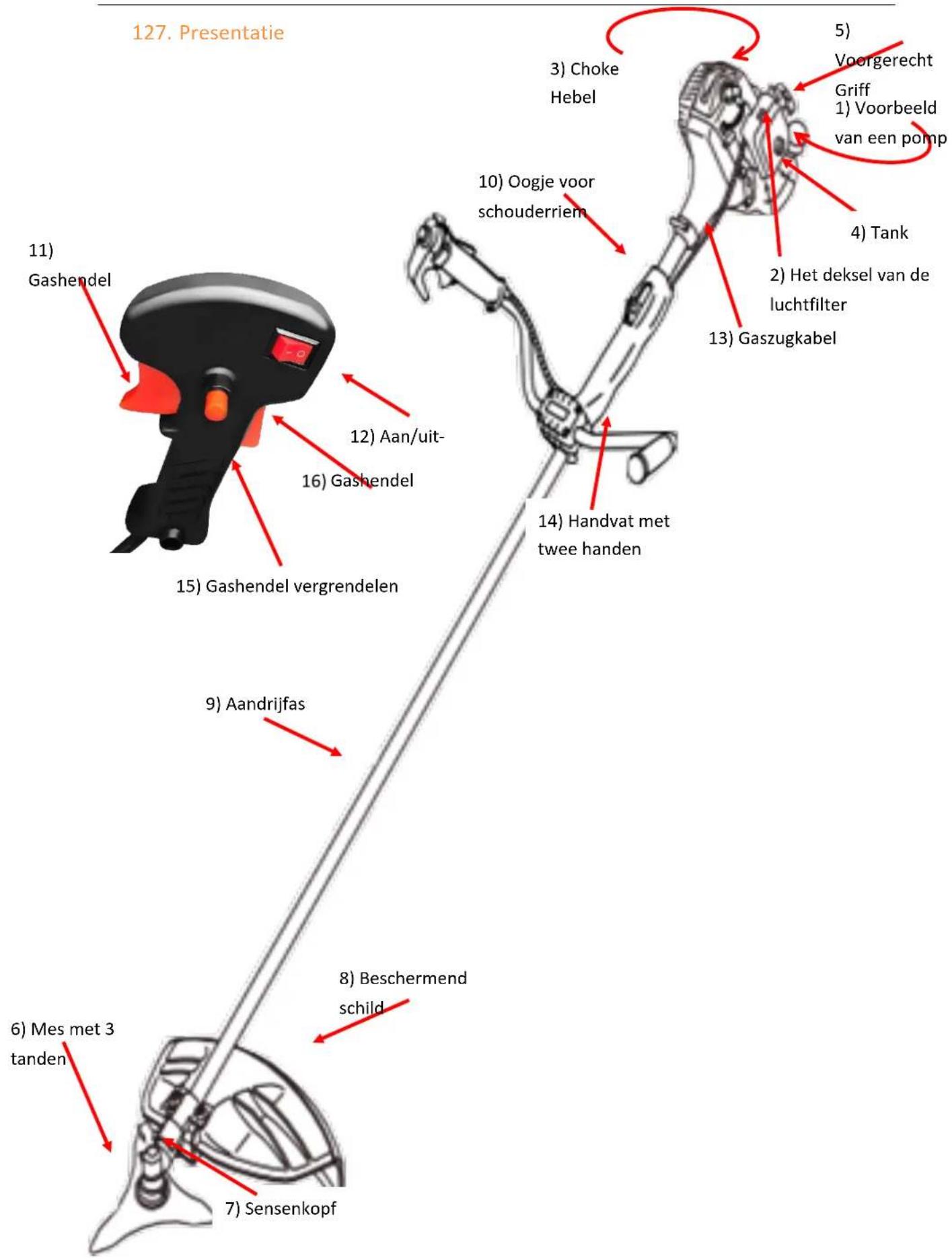

2) Het deksel van de

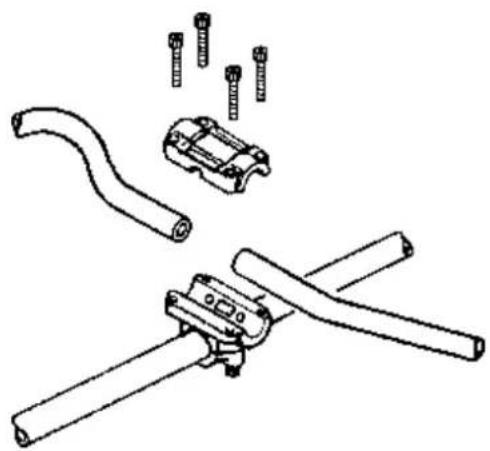

Bevestiging van het handvat Het handvat moet voor gebruik worden gemonteerd. Volg de volgende afbeeldingen voor een correcte installatie. Montage van de handgreepbuis voor gebruik

1. Draai de 4 schroeven op de bovenkap los en plaats de handgrepen. Draai de schroeven weer

2. Plaats de handgreepeenheid in de houder en schuif de bovenkap eroverheen. Draai de dop

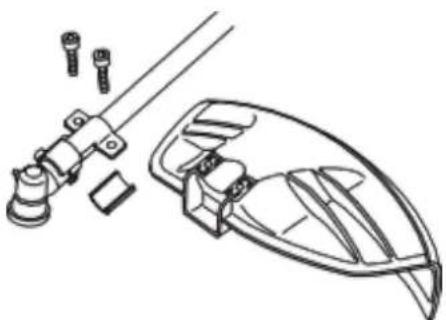

Installatie van het beschermende schild Installeer het beschermschild met de opening naar beneden gericht op de behuizing van de versnellingsbak. Draai de houder van de beschermkap zo stevig vast dat de beschermkap tijdens het gebruik niet beweegt of naar beneden glijdt. Verwijder bij gebruik van het 3-tands mes of andere messen de beschermkraag (indien aanwezig) van het beschermschild!

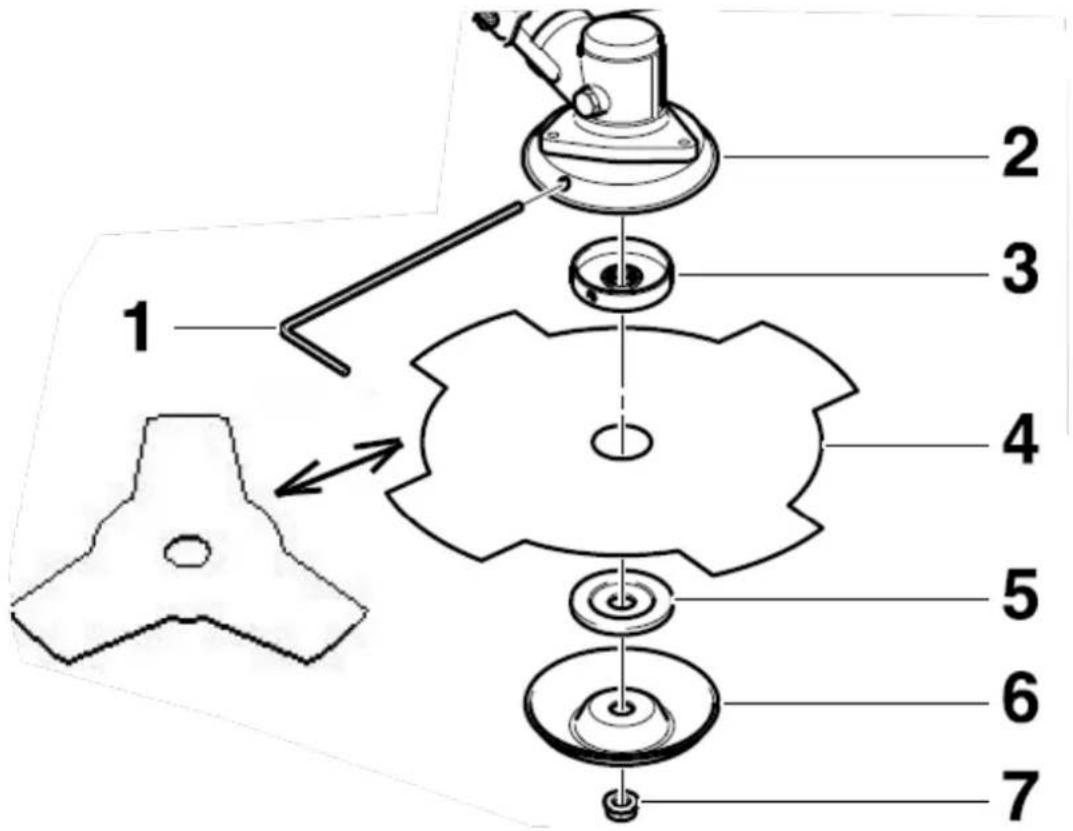

Stappen: - Verwijder de veiligheidsspeld (indien aanwezig). - Draai de borgmoer (7) van de as los door deze met de klok mee te draaien. Blokkeer indien nodig de zeiskop (2) met de inbussleutel (1) (zie afbeelding hierboven). Let op: De borgmoer is voorzien van een linkse schroefdraad. - Verwijder de schijfschijf (6) en de ring (5). - Blokkeer de zeiskop met een inbussleutel (1). Draai indien nodig de montagering (3) lichtjes. - Plaats het mes (4), de ring (5) en de schijfschijf (6) zoals afgebeeld. - Schroef de borgmoer (7) vast en draai deze tegen de klok in vast met behulp van de ringsleutel. - Aandacht! Om veiligheidsredenen moet de borgmoer (C7) na elke 10 gereedschapswissels worden vervangen door een nieuwe. - Bevestig de splitpen weer. - Verwijder de inbussleutel en controleer de bewegingsvrijheid van het snijgereedschap.Manual_FX-MS125_Int24_Rev1

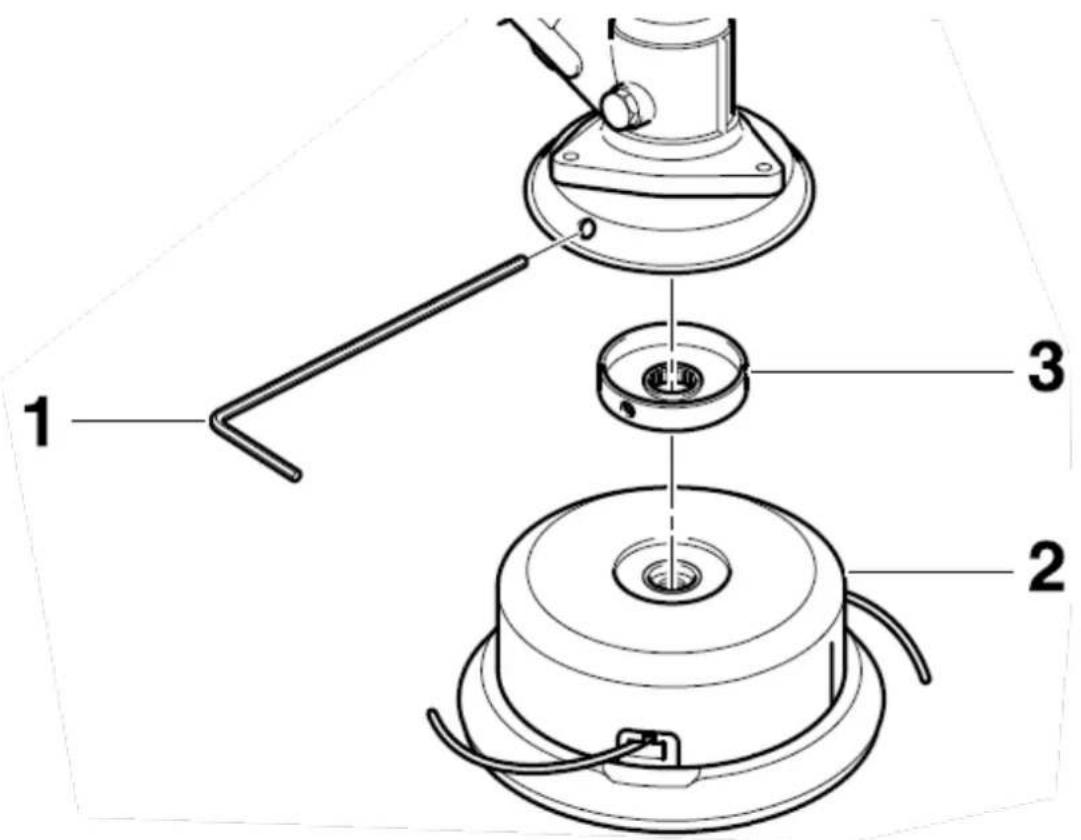

- Plaats de montagering (3) op de as. - Blokkeer de zeiskop met een inbussleutel (1). Draai indien nodig de montagering (3) lichtjes. - Schroef de draadspoel (2) op de as door deze tegen de klok in te draaien. - Draai nu de draadspoel met de hand vast. - Verwijder de inbussleutel en controleer de gladheid van de lijnspoel. Waarschuwing! Zorg ervoor dat alle componenten correct zijn gemonteerd en gemonteerd en dat alle schroeven zijn vastgedraaid.Manual_FX-MS125_Int24_Rev1

Gebruik loodvrije benzine met 2-takt motorolie in een verhouding van 40:1. WAARSCHUWING: Gebruik nooit pure benzine in uw machine. Dit veroorzaakt permanente motorschade en sluit de fabrieksgarantie voor dit product uit. Gebruik nooit een brandstofmengsel dat langer dan 90 dagen is opgeslagen. WAARSCHUWING: Het moet een premium olie zijn voor een 2-takt luchtgekoelde machine. BRANDSTOF MENGSEL Meng brandstof met 2-taktolie in een daarvoor bestemde container. Notitie De mengseltabel op de volgende pagina voor de juiste verhouding tussen brandstof en olie. Schud de container om de volledige mix te garanderen.

WAARSCHUWING: Gebrek aan smering sluit de aansprakelijkheid van machinefabrikanten uit. Benzine en olie moeten worden gemengd in een verhouding van 40:1. Aanbevolen brandstof Het wordt aanbevolen om loodvrije benzine te gebruiken met een octaangetal van 90# of hoger om het vastleggen van koolstof in de verbrandingskamer te verminderen. Gebruik geen oude of vuile benzine. Houd de brandstoftank stofvrij en voorkom dat er water in de tank komt. Soms kunnen misfires optreden bij overbelasting, wat normaal is. Als de misfires onder normale belasting hoorbaar zijn, raden we aan de benzine te vervangen. Als de misfire daarna nog steeds aanwezig is, neem dan contact op met onze klantenservice.

⚫ Benzine is licht ontvlambaar en kan bij vonken tot explosies leiden ⚫ Tank alleen in goed geventileerde ruimtes en laat de motor afkoelen voordat u gaat tanken. Rook niet tijdens het tanken. Open vuur en vonken moeten worden vermeden. ⚫ Vul de tank niet te vol (zie afbeelding max. niveau). Benzine Tweetakt motorolie (40:1) Benzine Tweetakt motorolie (40:1) 1 liter

⚫ Controleer na het tanken of de tankdop goed is afgesloten. ⚫ Vermijd het morsen van benzine. ⚫ Zorg ervoor dat u de machine uit de buurt van kinderen houdt.

130. Starten van de machine

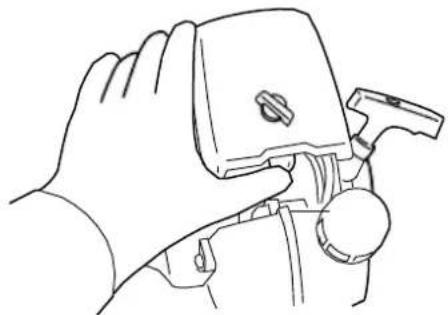

Koude start LET OP: De zeiskop begint te draaien wanneer de motor wordt gestart.

1. Giet brandstof in de brandstoftank en draai het deksel stevig vast.

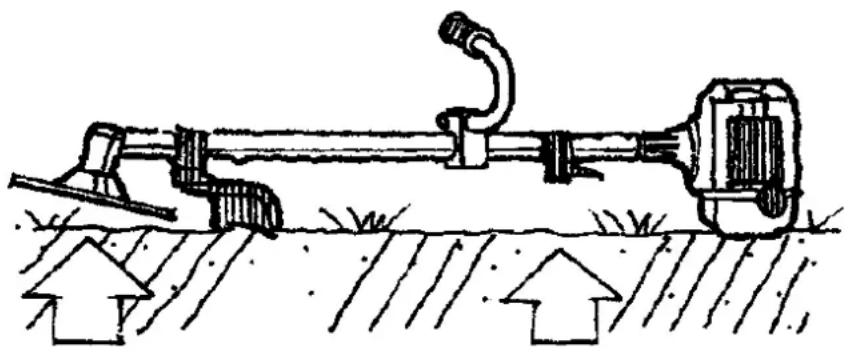

2.Plaats het apparaat op een vlakke, stevige ondergrond. Houd het maaihulpstuk uit de buurt van de grond en omringende voorwerpen, aangezien het begint te draaien wanneer de motor wordt gestart. 3.Druk meerdere keren op de primerpomp

5. Voorgerecht Griffioen

6. Houd het apparaat stevig vast en trek het startkoord voorzichtig uit totdat u de eerste weerstand

voelt. Dit is de startpositie voor de trekstarter. Nu trekken ze meerdere keren aan het touw totdat de motor start en draait. Trek het touw niet tot het einde of laat het terugspringen door het handvat los te laten. Dergelijke acties kunnen leiden tot een storing van de starter.

BELANGRIJK: Het product is uitgerust met een centrifugaalkoppeling, zodat het snijgereedschap in beweging komt zodra de motor in de startpositie wordt gebracht door de gashendel te bedienen. Plaats het apparaat bij het starten van de motor op de grond in een vlakke, vrije ruimte en houd het stevig vast zodat noch het snijgedeelte, noch de gashendel in contact kan komen met een obstakel bij het starten van de motor.

7. Laat de motor na het starten nog enkele minuten warm draaien voordat u aan het werk gaat!

OPMERKING: Als de machine na herhaalde pogingen niet start, lees dan het hoofdstuk over probleemoplossing. NOTITIE: Trek het startkoord altijd recht naar buiten. Door de starter schuin te trekken, wrijft het touw tegen het oog. De diagonale trekkracht kan leiden tot rafelen of breken van de startlift. Houd altijd de starthandgreep vast wanneer het touw zich terugtrekt. Laat het touw nooit terugslingeren vanuit een uitgetrokken positie. Dit kan het startapparaat beschadigen. Warme start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond.

2. Beweeg de motorstopschakelaar naar beneden.

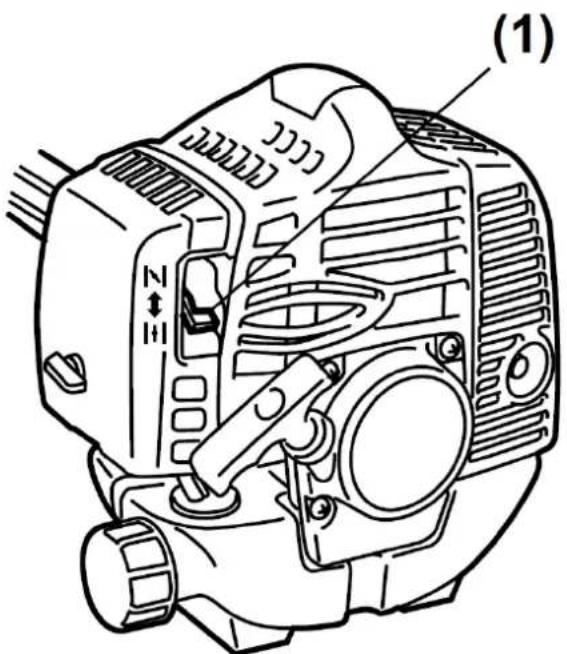

3.Schuif de choke naar de "Open" positie.

4. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld

Als de machine niet start, ga dan opnieuw verder volgens "Koude start van de machine".

131. Stop de machine

Ontgrendel de gashendel. Laat de machine terugkeren naar stationair. Druk op de motorstopschakelaar op de hendel (stand 0) en wacht tot de machine tot stilstand is gekomen. AlsManual_FX-MS125_Int24_Rev1

deze niet stoppen, trek dan in geval van nood aan de bougie. Laat de machine nooit onbeheerd achter terwijl deze draait.

132. Technieken voor trimmen

AANVULLENDE VEILIGHEIDSINSTRUCTIES Lees voordat u uw machine in gebruik neemt de aanwijzingen in hoofdstuk 3 en 4 van deze handleiding. VOORZICHTIGHEID ALS U NIET BEKEND BENT MET DE TRIMTECHNIEKEN, OEFEN DAN MET DE MACHINE IN DE "STOP"- POSITIE. TRIM OF SNIJD ALTIJD BIJ HOGE MOTORTOERENTALLEN. Laat de machine nooit langzaam draaien aan het begin van het trimmen (of tijdens). HOUD ALTIJD AFSTAND IN HET WERKGEBIED van blikken, flessen, stenen, enz. Rondslingerende voorwerpen kunnen ernstig letsel veroorzaken bij gebruikers of toeschouwers en de machine beschadigen. Als er per ongeluk tegen een voorwerp wordt gestoten, ZET dan onmiddellijk de MACHINE UIT en controleer de machine. Laat de machine nooit draaien met beschadigde of defecte onderdelen. Til de nylon snijkop tijdens het gebruik nooit boven kniehoogte op. Laat de machine niet op een helling draaien als de kans bestaat dat u wegglijdt of de stabiliteit verliest.

LOSLATEN VAN NYLONDRAAD

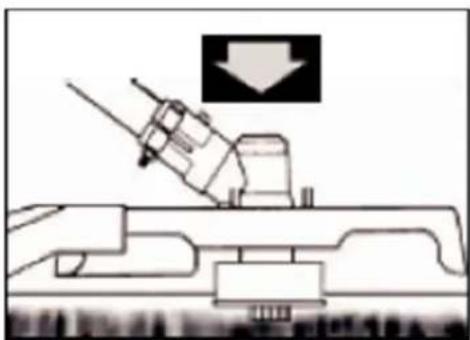

Om verse lijn vrij te geven, laat u de machine vol gas draaien en tikt u met de nylon snijkop op het gazon. De draadkop laat automatisch meer draad los. Het mes in het beschermschild snijdt de overtollige draad af. LET OP: Verwijder regelmatig grasafzettingen om oververhitting van de aandrijfas te voorkomen. Grasafzettingen ontstaan wanneer vezels van het onkruid verstrikt raken rond de golf onder het beschermende schild. Dit voorkomt dat de as goed afkoelt. Verwijder grasafzettingen alleen met een schroevendraaier of iets dergelijks als de machine is uitgeschakeld.Manual_FX-MS125_Int24_Rev1

Als de machine goed is uitgerust met een beschermend schild en een nylon snijkop, zal uw machine lelijk onkruid en hoog gras met een grote diameter snoeien in gebieden langs hekken, muren, eigendommen en rond bomen. NOTITIE: Besteed speciale aandacht aan het bijsnijden van bakstenen of stenen muren, enz., wat leidt tot snelle draadslijtage. NAUWKEURIGER TRIMMEN Zwaai de nylon snijkop van de trimmer horizontaal heen en weer. Kantel de nylon snijkop niet tijdens het werken. Voor de juiste maaihoogte trimt u vooraf in een testruimte. Houd de nylon snijkop op hetzelfde niveau voor een gelijkmatige snedediepte.

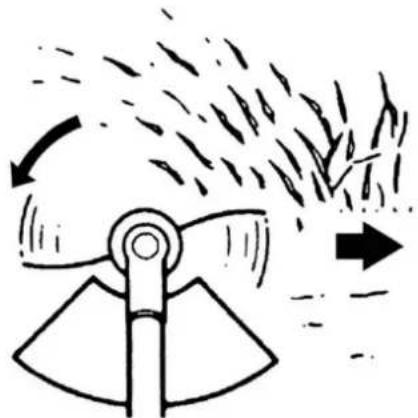

Snoei rond boomstammen met een langzame aanpak; De draad mag niet tegen de boomstam botsen. Loop van links naar rechts om de boom heen. Benader gras of onkruid met de punt van de draad.Manual_FX-MS125_Int24_Rev1

133. Nylondraad vervangen

15. Gebruik voor vervangend snoer een diameter van 2.4 mm (0,095 inch). De spoel is geschikt

voor een lijn tot 6m (20ft) op de 10cm (4") kop. Vermijd het gebruik van een grotere lijn,Manual_FX-MS125_Int24_Rev1

omdat dit de trimprestaties kan beïnvloeden. LET OP: Gebruik om veiligheidsredenen geen met metaal versterkte kabel

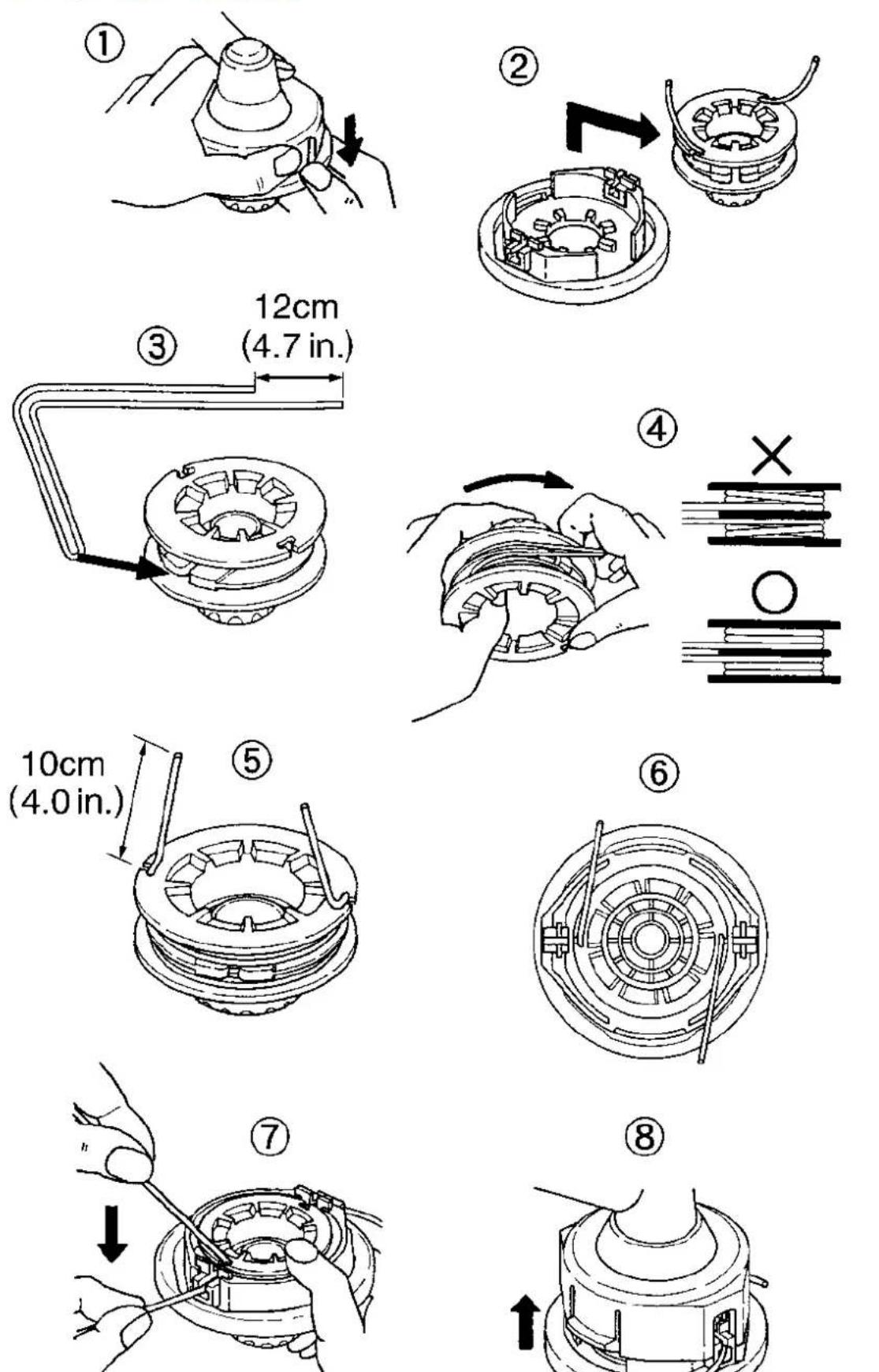

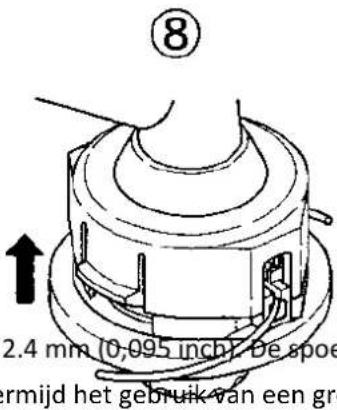

16. Knijp in het sleufgebied aan beide zijden van het spoelhuis om de bodemdop los te haken.

17. Haal de spoel eruit en trek de oude lijn eraf. Steek het ene uiteinde van de nieuwe lijn door

de spoelgaten en trek eraan totdat de lengte tussen de twee delen van de lijn hetzelfde is.

18. Wikkel de lijn in de juiste richting zoals aangegeven op de spoel.

19. Haak elk uiteinde van het touw in de gleuf aan de rand van de spoel en steek de uiteinden

door de oogjes op de behuizing. Zorg ervoor dat de veer en ringen op hun plaats zitten.

20. Houd de spoel tegen de behuizing en trek aan de uiteinden van het snoer om het los te

21. Lijn de gleuf op de onderste dop uit met de haak op de behuizing en druk de dop tegen de

behuizing totdat deze op zijn plaats klikt.Manual_FX-MS125_Int24_Rev1

134. Onderhoudsschema

Er moeten regelmatig controles en afstellingen worden uitgevoerd om ervoor te zorgen dat de benzinemotor zijn prestaties behoudt. Regelmatig onderhoud zorgt ook voor een lange levensduur. Zie de volgende tabel voor de reguliere onderhoudscyclus.

Bestanddeel Wartungszyklus Elk gebruik Elke maand of 10 uur Elke 3 maanden of 25 uur Elke 6 maanden of 50 uur Elke 12 maanden of 100 uur Elke 2 jaar of 300 uur Luchtfilter

Herzien en aanpassen

Verkoeling Onderzoek

Bevestigingsmiddelen zoals bouten en moeren Controleren (vastdraaien indien nodig)

Stationair Controleren en bijsturen

Kleppen speling Controleren en bijsturen

WAARSCHUWING a. Verhoog de onderhoudsintervallen als er werkzaamheden worden uitgevoerd in stoffige omgevingen. b. Alle onderhoudswerkzaamheden – behalve die vermeld in de gebruikershandleiding Werkzaamheden moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

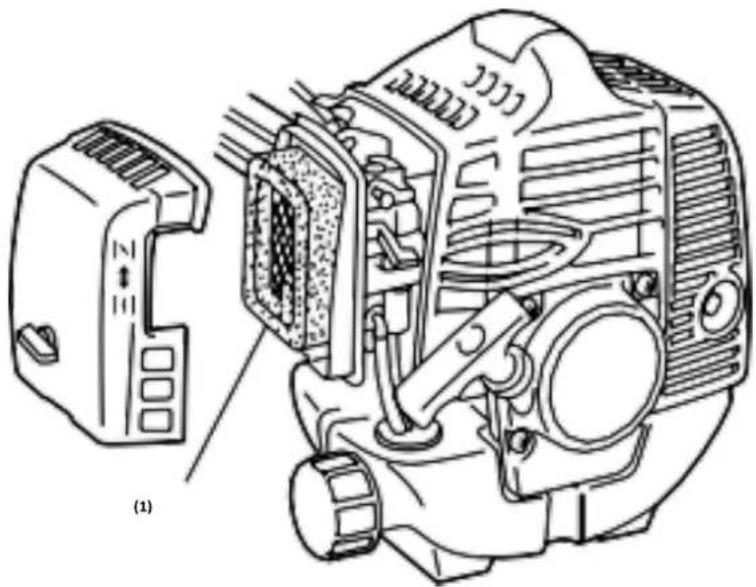

Het luchtfilter reinigen LET OP: Laat de motor nooit draaien zonder het luchtfilter.Manual_FX-MS125_Int24_Rev1

Een vervuild luchtfilter zet het motorvermogen onder druk, verhoogt het brandstofverbruik en maakt het moeilijk om te starten. Als u een verlies van motorvermogen opmerkt: 1 Verwijder de schroef op het filterdeksel en verwijder het filter. 2 Reinig het filter met water en zeep. Gebruik nooit benzine of benzeen! 3 Laat het filter aan de lucht drogen. 4 Plaats het filter terug en zet het filterdeksel vast met de schroef.

Bougie onderhoud Om de normale werking van de motor te garanderen, moet de ontstekingsafstand van 0,6 -0,7 mm worden aangehouden en vrij zijn van koolstofafzettingen. Doe altijd het volgende als de motor uitgeschakeld is:

1. Koppel de bougiestekker voorzichtig los. Trek niet aan de kabel maar direct aan de stekker.

2. Gebruik de meegeleverde bougiesleutel om de bougie los te draaien.

3. Inspecteer de bougie visueel op beschadiging en verbranding van de elektrode,

Verwijder de steenkoolafzettingen.

4. okt. Controleer de opening met een voelermaat en buig de elektrode op de juiste

afstand van 0.6 tot 0.7 mm.

5. Controleer de bougiesproeier en draai de bougie met een aanhaalmoment van 12-15 Nm.

6. Plaats de bougiedop terug op de bougie.

WAARSCHUWING De bougie moet worden vastgeschroefd, anders wordt de motor heet en beschadigd. Slijpen van beschermmessen

1. Verwijder het snijmes (E) van het beschermkap (F).

2. Klem het mes in een bankschroef.

Slijp messen met een platte vijl.

Zorg ervoor dat u de hoek van de snijkant aanhoudt.Beweeg het slijpmes tijdens het slijpen slechts in één richting.

135. Opslag van de machine

WAARSCHUWING: Als u deze stappen niet volgt, kan er tandplak ontstaan in de carburateur. Hierdoor is het lastig om later te beginnen en kan er ook blijvende schade ontstaan.

1. Voer al het algemene onderhoud uit dat wordt vermeld in het onderhoudsgedeelte van uw

Gebruikershandleiding.

2. Reinig de buitenkant van de machine, de aandrijfas, het beschermschild en de nylon snijkop.

3. Tap de brandstof uit de brandstoftank af.

4. Nadat de brandstof is afgetapt, start u de machine.

5. Laat de machine stationair draaien totdat de machine zelfstandig tot stilstand komt. Hierdoor

wordt de brandstof van de carburateur ontdaan.

6. Laat de machine afkoelen (ongeveer 5 minuten).

7. Gebruik een bougiesleutel, verwijder de bougie.

8. Giet 1 theelepel schone 2-taktolie in de verbrandingskamer. Trek aan het startkoord

langzaam meerdere keren om interne componenten te coaten. Vervang de bougie indien nodig.

9. Bewaar de machine op een koele, droge plaats, uit de buurt van ontstekingsbronnen zoals een

Zorg ervoor dat de machine tijdens het transport goed vastzit om brandstofverlies, schade of letsel te voorkomen. Installeer een transportbeveiliging voor metalen platen tijdens transport en opslag.Manual_FX-MS125_Int24_Rev1

1. Moeilijkheden bij de inbedrijfstelling

Situatie Oorzaak Oplossing Geen vonk

Bougie Koolstofafzetting tussen de diodes van de bougie Reinig de bougie. Gap- aanpassing 0,6 ~ 0,7 mm, vervang de bougie ander Bobine defect, vliegwielmagneet te zwak Vervang de bobine of het vliegwiel Zwakke vonk

Compressie Te veel benzine in de verbrandingskamer, slechte brandstof of water in de tank Verwijder de bougie en laat deze drogen, vervang de brandstof. Carburateur pompt geen olie meer. Olieleiding geblokkeerd Reinigen van de carburateur en reinigen van de leidingen

Normale olietoevoer, maar zwakke compressie Zuigerveren versleten, bougie niet vastgeschroefd, cilinderkop niet vastgedraaid, verkeerde klepspeling of ontstekingstijdstip. Vervangen, vastdraaien, vervangen of aanpassen Normale olietoevoer en goede vonk Slecht contact tussen de bougiekap en de bougie Ruilen of controlerenManual_FX-MS125_Int24_Rev1

2. Moeilijkheden tijdens het gebruik

Situatie Oorzaak Oplossing Motor komt niet op toeren Choke staat in de stand "KOUDE START", uitlaatsysteem verstopt geen luchttoevoer, bewegende elementen versleten, ontstekingsvonk zwak te grote klepspeling, cilinderkop roet Choke openen, uitlaatsysteem vervangen, bobine controleren of vervangen, vliegwiel afstellen, bougie Lekkende bedrijfsvloeistoffen Leidingen naar de carburateur verstoppen de afstand tussen de bougies onjuist Vervang leidingen en carburateur pas de grootte van de opening aan Motor- Geluiden Verkeerde chokepositie, Nokkenas beschadigd Nokkenas controleren/vervangen Carburateur lekt Falen van de terugslagklep op de tankdop Plaats de tankdop terug Carburateurpakking versleten Carburateur of pakking vervangen

Als het probleem niet wordt opgelost door probleemoplossing, neem dan contact op met de klantenservice van FUXTEC. Gebruik alleen originele onderdelen die door de fabrikant zijn goedgekeurd, anders bestaat er gevaar gevaar.

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft. Neem te allen tijde rechtstreeks contact op met de fabrikant FUXTEC GmbH voor onderhoudswerkzaamheden en de aanschaf van reserveonderdelen bij www.fuxtec.de

De garantieperiode is 24 maanden vanaf de datum van aankoop. Bewaar uw aankoopbewijs goed. Uitgesloten van de garantie zijn slijtageonderdelen en schade als gevolg van oneigenlijk gebruik, gebruik van geweld, technische wijzigingen, gebruik van verkeerde accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Reparaties onder garantie mogen alleen worden uitgevoerd door geautoriseerde vakhandelaren.

139. Kennisgeving van verwijdering

Neem contact op met uw plaatselijke gemeente voor het weggooien van het apparaat. Gooi hiervoor alle bedrijfsmaterialen zoals benzine en olie van tevoren op de juiste manier weg.Manual_FX-MS125_Int24_Rev1 209

140. EU-verklaring van overeenstemming

dat de volgende machine voldoet aan de relevante essentiële veiligheids- en gezondheidseisen van de EG-richtlijnen vanwege het ontwerp en de ontwerp, evenals in de versie die we op de markt brengen. Naam van de machine: Benzine Motorsense/Rasentrimmer Machine: FX-MS125 Handelsmerk: FUXTEC Stroomverbruik/ verplaatsing 25,4 cm³ Gemeten geluidsvermogensniveau LWA = 107,7dB Gegarandeerd geluidsvermogensniveau LWA = 114dB Conformiteitsprocedure 2000/14/EG volgens bijlage V Relevante EC-richtlijnen:

EG-machinerichtlijn 2006/42/EG EG-richtlijnen voor elektromagnetische compatibiliteit (EMC) 2004/108/EG EG-richtlijnen inzake geluidsemissies (2000/14/EEG en 2005/88/EG) Geharmoniseerde Normen:

Handtekening/datum van de fabrikant:

Naam en adres van de in de Gemeenschap gevestigde persoon die bevoegd is om de technische documentatie samen te stellen
