MANUALE UTENTE FX-RM4180 Fuxtec

MANUALE DI ISTRUZIONI ORIGINALE

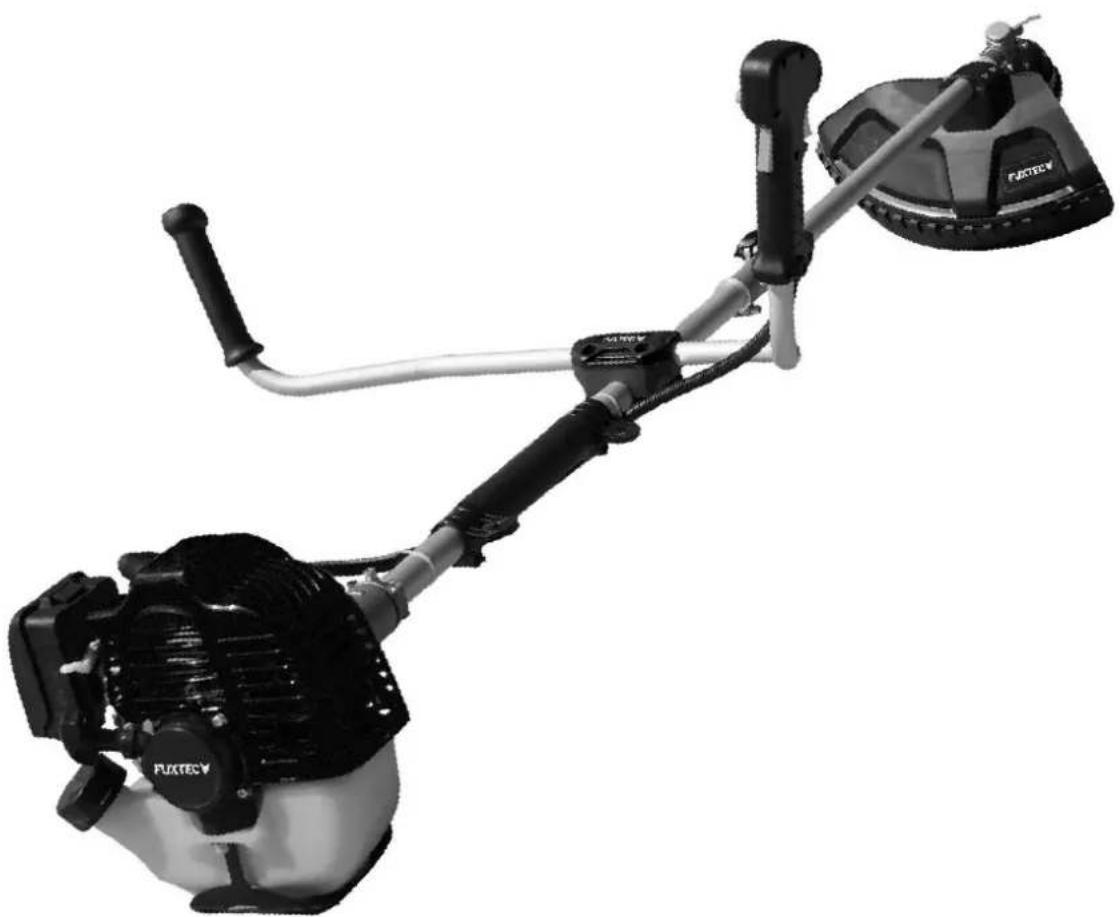

Decespugliatore/tagliabordi a benzina FX-MS125

Il vostro nuovo dispositivo è stato sviluppato e progettato per soddisfare gli elevati standard FUXTEC, come la facilità d'uso e la sicurezza dell'utente. Se gestito in maniera corretta, questo dispositivo vi renderà un buon servizio per gli anni a venire. ATTENZIONE: Per ridurre il rischio di lesioni, l'utente deve leggere e comprendere questo manuale prima di utilizzare l'apparecchio. FUXTEC GMBH KAPPSTRAßE 69, 71083 HERRENBERG, GERMANYManual_FX-MS125_Int24_Rev1

Ci impegniamo costantemente a migliorare i nostri prodotti. Per questo motivo i dati tecnici e le illustrazioni possono cambiare!

Tipologia FX-MS125 Motore raffreddato ad aria; 2 tempi Capacità cubica (cilindrata) 51.7cm

Potenza massima di uscita (kW) (secondo la norma ISO 8893) 2.2kW / 7.500min

Velocità massima del motore

Velocità a vuoto del dispositivo

Velocità massima del mandrino (lama dentata)

Velocità massima del mandrino (bobina di filettatura)

Livello di pressione sonora 99.5dB(A) (K=3dB)

misurato secondo ISO 10884 107.7dB(A) (K=3dB)

garantito 113dB(A) Valori massimi di vibrazione ad ogni impugnatura 5.259m/s

Diametro massimo del filo Φ3.0mm Diametro della lama metallica 305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/ 255mmx1.6mm-8T Direzione di rotazione del dispositivo di taglio In senso antiorario (vedi contrassegno sulla targhetta) Numero di maniglie 2 pezzi Peso a secco (senza carburante, gruppo di taglio, tracolla) 5,5kg Capacità del serbatoio del carburante (L)

Consumo di carburante (kg/h) (secondo ISO 8893)

61. Simboli e istruzioni di sicurezza sulil dispositivo

INDOSSARE PROTEZIONI AI PIEDI.

IL LIVELLO DI RUMORE GARANTITO È CONFORME ALLE LINEE GUIDA LEGALI SUL RUMORE

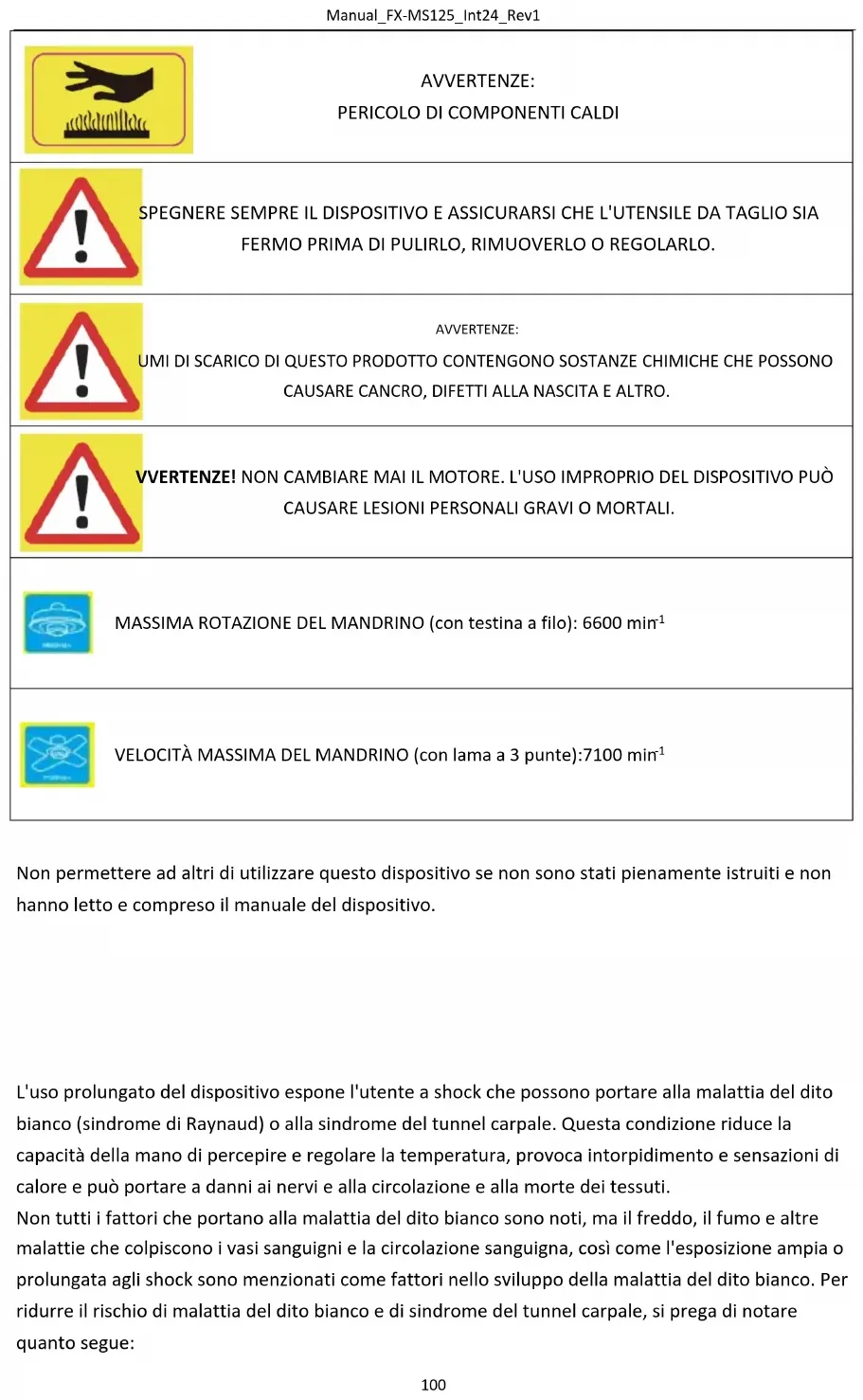

Non permettere ad altri di utilizzare questo dispositivo se non sono stati pienamente istruiti e non hanno letto e compreso il manuale del dispositivo.

L'uso prolungato del dispositivo espone l'utente a shock che possono portare alla malattia del dito bianco (sindrome di Raynaud) o alla sindrome del tunnel carpale. Questa condizione riduce la capacità della mano di percepire e regolare la temperatura, provoca intorpidimento e sensazioni di calore e può portare a danni ai nervi e alla circolazione e alla morte dei tessuti. Non tutti i fattori che portano alla malattia del dito bianco sono noti, ma il freddo, il fumo e altre malattie che colpiscono i vasi sanguigni e la circolazione sanguigna, così come l'esposizione ampia o prolungata agli shock sono menzionati come fattori nello sviluppo della malattia del dito bianco. Per ridurre il rischio di malattia del dito bianco e di sindrome del tunnel carpale, si prega di notare quanto segue:Manual_FX-MS125_Int24_Rev1

● Indossare guanti e tenere le mani al caldo. ● Effettuare pause a cadenza regolare. Tutte le precauzioni di cui sopra non possono escludere il rischio di malattia del dito bianco o di sindrome del tunnel carpale. Si raccomanda pertanto agli utenti abituali e a lungo termine di monitorare attentamente le condizioni delle loro mani e delle loro dita. Consultare immediatamente un medico se si verifica uno dei sintomi di cui sopra. Il rumore di funzionamento del macchinario può danneggiare l'udito. Indossare un isolamento acustico (Orophax o cuffie antirumore) per proteggerlo. Si raccomanda agli utenti abituali e di lunga data di controllare regolarmente l'udito. Siate particolarmente vigili e attenti quando indossate le protezioni per l'udito, poiché limitano la vostra capacità di sentire gli avvertimenti (grida, allarmi, ecc.). AVVERTENZE: Non è possibile evitare una certa quantità di inquinamento acustico dovuto a questo dispositivo. Eseguire lavori rumorosi nei momenti in cui è consentito e specificato. Se necessario, rispettare i periodi di riposo e limitare la durata del lavoro al minimo assoluto. Per la vostra protezione personale e per la protezione delle persone che si trovano nelle vicinanze, indossate un'adeguata protezione acustica.Manual_FX-MS125_Int24_Rev1

62. Uso previsto e istruzioni generali di sicurezza

Questo dispositivo può essere utilizzata solo per falciare o tagliare erba, erbacce e sottobosco. Non utilizzarla mai per altri scopi, perché può causare gravi lesioni! È necessario seguire le corrette istruzioni di sicurezza. NON ESPORRE SE STESSI O ALTRI A PERICOLI. Seguire queste istruzioni generali di sicurezza: ● Indossare sempre occhiali di sicurezza per la protezione degli occhi. Tenere legati i capelli lunghi. Non indossare abiti larghi o gioielli che potrebbero rimanere impigliati in parti mobili del dispositivo. Indossare sempre scarpe di sicurezza sicure, robuste e antiscivolo. Si raccomanda di proteggere completamente le gambe e i piedi per proteggerli dagli oggetti volanti durante il funzionamento. ● Controllare che l'intera macchina non abbia parti allentate (dadi, bulloni, viti, ecc.). Eseguire la manutenzione o sostituirli se necessario prima di utilizzare il dispositivo. Non utilizzare con questa testina di azionamento accessori diversi da quelli raccomandati dal produttore. Ciò può causare gravi lesioni all'utente o agli astanti e danni alil dispositivo. ● Tenere le maniglie libere da olio e carburante. ● Utilizzare sempre i manici e la tracolla durante il taglio. ● Non fumare durante la miscelazione del carburante o il riempimento del serbatoio. ● Non mescolare il carburante in uno spazio chiuso o vicino a fuochi aperti. Garantire una ventilazione / aerazione adeguata. ● Miscelare e conservare la miscela di combustibile in un contenitore contrassegnato e approvato per tale uso secondo le norme locali. ● Non rimuovere mai il tappo del serbatoio del carburante mentre il dispositivo è in funzione. ● Non mettere in funzione l'apparecchio in spazi chiusi o edifici. I gas di scarico contengono monossido di carbonio pericoloso. ● Non tentare di regolare il dispositivo mentre si cammina o la si trasporta. Regolare sempre il dispositivo su una superficie piana e libera. ● Non utilizzare l'apparecchio se è danneggiato. Non rimuovere mai le protezioni dalil dispositivo. Ciò può causare gravi lesioni all'operatore o ai presenti e ulteriori danni alil dispositivo. ● Controllare l'area da tagliare e rimuovere gli oggetti che possono rimanere impigliati nella testina a filo di nylon o nella lama di taglio. Rimuovere anche gli oggetti che il dispositivo potrebbe lanciare durante il taglio. ● Non lasciare mai l'apparecchio incustodito. ● Non allungarsi in avanti. Mantenere sempre una posizione sicura ed in equilibrio. Non lasciare mai che il dispositivo funzioni mentre è in piedi su una scala o in qualsiasi altra posizione instabile. ● I bambini non devono avere accesso all'apparecchio. Gli spettatori devono stare ad almeno 15 metri di distanza dall'area di lavoro. ● Tenere mani e piedi lontano dalla testina a filo di nylon o dalla lama in metallo durante il funzionamento.Manual_FX-MS125_Int24_Rev1

● Non utilizzare l'apparecchio se si è stanchi, malati o sotto l'influenza di farmaci, droghe o alcol. ● Utilizzare una testina a filo di nylon non danneggiata. Se si colpisce un sasso o qualsiasi altro ostacolo, fermare il dispositivo e controllare la testina a filo di nylon. Non utilizzare mai una testina a filo di nylon difettosa o sbilanciata. ● Prima di iniziare, dopo un guasto o un urto, assicurarsi di controllare il dispositivo e assicurarsi che sia in buone condizioni. ● Attenzione! Le normative locali possono limitare l'uso del dispositivo ● Mantenere sempre l'apparecchio con l'utensile da taglio in buone condizioni. Nota: una manutenzione impropria, l'uso di pezzi di ricambio non conformi o la rimozione o la modifica dei dispositivi di sicurezza possono causare danni all'unità e gravi lesioni alle persone che vi lavorano. ● Quando si trasporta il dispositivo, fissarla bene per evitare perdite di carburante, danni alil dispositivo e lesioni. Montare sempre la protezione per il trasporto della lama di taglio prima di trasportare o riporre il dispositivo. ● Per le macchine dotate di frizione, controllare regolarmente che l'attrezzo di taglio smetta di ruotare quando il motore è al minimo. ● Prima di ogni utilizzo, controllare che il dispositivo non presenti elementi di fissaggio allentati, perdite di carburante, parti danneggiate, ecc. Sostituire le parti danneggiate prima dell'uso. ● È necessario fare sufficienti pause e cambiare la posizione di lavoro. ● Non conservare il dispositivo in un'area chiusa dove i vapori di combustibile possono raggiungere il fuoco aperto di scaldabagni, stufe, ecc. Conservare il dispositivo solo in un'area ben ventilata. ● IMPORTANTE: Durante il rifornimento di carburante, assicurarsi che il dispositivo sia spenta e raffreddata. Non fare mai rifornimento di carburante quando il dispositivo è in funzione o calda.

63. Note sugli accessori

● Assicurarsi che il prodotto sia dotato solo di accessori originali. Utilizzare solo parti originali specificate dal produttore. L'uso di qualsiasi altro componente aggiuntivo o accessorio può causare lesioni all'utente e danni alil dispositivo. ● Pulire completamente il dispositivo, in particolare il serbatoio del carburante e il filtro dell'aria. Dopo aver utilizzato il dispositivo, rimuovere tutto il carburante. ● Se ci si avvicina come passante a un utente del dispositivo, attirare attentamente la sua attenzione e confermare che l'utente fermerà il dispositivo. Si prega di non spaventare o distrarre l'utente, altrimenti si potrebbe causare una situazione non sicura. ● Non toccare mai la testina a filo di nylon o la lama in metallo quando il dispositivo è in funzione. Se è necessario sostituire la protezione o l'utensile da taglio, assicurarsi che il dispositivo e gli utensili da taglio si siano fermati. ● Prima di cambiare il campo di lavoro del dispositivo assicurarsi che sia spenta. ● Se necessario, far riparare il dispositivo da un'officina autorizzata. Se il dispositivo è difettoso, non continuare a farla funzionare.Manual_FX-MS125_Int24_Rev1

● All'avviamento o al funzionamento del dispositivo, non toccare mai le parti calde come lo scarico, i cavi di accensione o la candela. ● Dopo che il dispositivo si è arrestato, il tubo di scarico sarà ancora caldo. Non posizionare mai il dispositivo vicino a materiali infiammabili (erba secca, gas o liquidi infiammabili, ecc.). ● Prestare particolare attenzione al fatto che il terreno può essere scivoloso quando si utilizza il dispositivo sotto la pioggia o subito dopo la pioggia. ● Rilasciare immediatamente l'acceleratore se si scivola o si cade a terra. ● Arrestare il dispositivo e rimuovere il connettore della candela prima di rimuovere qualsiasi blocco. Prima di regolare o riparare il dispositivo, assicurarsi che il dispositivo sia ferma e che il connettore della candela sia stato rimosso. ● Assicurarsi di non far cadere il dispositivo o di non urtarla contro gli ostacoli. ● Se il dispositivo deve essere conservato per un periodo di tempo più lungo, far prima raffreddare il dispositivo, quindi svuotare il carburante dal serbatoio e dal carburatore, pulire il dispositivo e metterla in un luogo sicuro. ● Eseguire controlli costanti per garantire un funzionamento sicuro ed efficiente del dispositivo. Per un controllo completo, vi preghiamo di contattarci. ● Tenere l'apparecchio lontano da fuoco e scintille. ● Fare attenzione quando si utilizza il dispositivo. Rischio di contraccolpi e rinculo. ● Usare estrema cautela quando si utilizza questo dispositivo con la lama da taglio. Il contraccolpo di una lama da taglio è una reazione che può verificarsi quando la lama rotante colpisce un oggetto che non può essere tagliato. Questo contatto fa sì che la lama di taglio si arresti per un momento e poi si respinga improvvisamente dall'oggetto colpito, con forza accelerata. Questa reazione di contraccolpo può essere abbastanza grave da far perdere il controllo del dispositivo all'operatore. Un contraccolpo del coltello può verificarsi senza preavviso se il coltello incontra un ostacolo, si blocca o si inceppa. Ciò è più probabile nelle aree in cui è difficile vedere il materiale da tagliare. Per un taglio facile e sicuro, avvicinatevi alle erbacce da tagliare da destra a sinistra. Nel caso in cui un oggetto o un bastone di legno venga inaspettatamente colpito, questo può ridurre il contraccolpo della lama di taglio.

64. Note sull’utilizzo della lama metallica

Con il dispositivo viene fornita una lama di metallo a 3 denti. Viene utilizzata per il taglio di cespugli ed erbacce. L'uso di una lama a sega con questo dispositivo è proibito.

AVVERTENZE PERICOLO Non tagliare con lame smussate, incrinate o danneggiate. Prima di lavorare, controllare la superficie per verificare la presenza di ostacoli come pietre, barre di metallo o altri oggetti. Se non possono essere rimossi, segnare questa posizione per evitare la collisione con la lama. I cavi possono rimanere impigliati sulla testa della lama e sul lembo o essere fatti volteggiare in aria. AVVERTENZE PERICOLO Non utilizzare il decespugliatore per tagliare gli alberi.Manual_FX-MS125_Int24_Rev1

AVVERTENZE PERICOLO Indossare una protezione per la testa, gli occhi, il viso e l'udito e scarpe di sicurezza. Non indossare anelli, gioielli o vestiti larghi e pendenti che potrebbero rimanere impigliati nel dispositivo. Non indossare calzature con le dita dei piedi non protette e non lavorare a piedi nudi o senza protezione per le gambe. In alcune situazioni potrebbe essere necessario indossare una protezione per la testa.

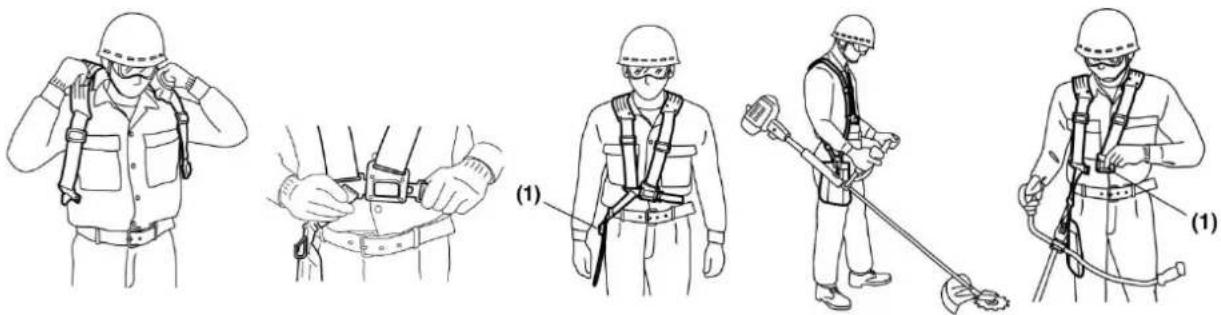

65. Attacco della tracolla

IMPORTANTE: La tracolla è un accessorio opzionale di FUXTEC che consigliamo di utilizzare per qualsiasi operazione di falciatura. La tracolla è disponibile sul sito www.fuxtec.it con il seguente numero di articolo: FX-PS152TG AVVERTENZE PERICOLO Utilizzare sempre la tracolla. Regolare e fissare la cinta e la piastra di fissaggio della cintura sul dispositivo in modo che il dispositivo sia appeso a pochi centimetri dal suolo. La testa di taglio e lo schermo protettivo devono essere allineati orizzontalmente in tutte le direzioni. Pre- tensionare i dispositivi sul lato destro del corpo.Manual_FX-MS125_Int24_Rev1

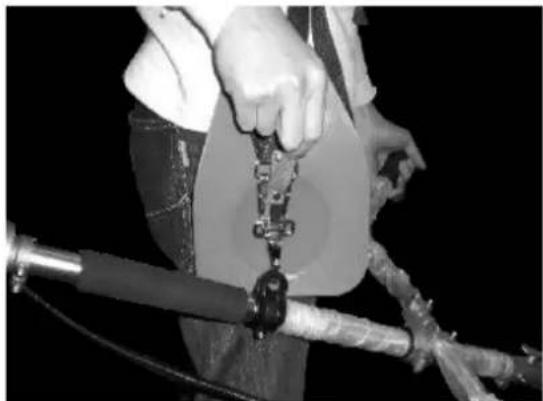

La tracolla è dotata di un dispositivo di sgancio rapido (vedi foto). È possibile rimuovere rapidamente la tracolla tirando il meccanismo di sgancio rapido. Leggere attentamente il manuale. Conoscere a fondo il controllo e l'uso corretto del dispositivo. Capire come arrestare e spegnere il dispositivo. Capire come sganciare rapidamente un attacco a morsetto. Non permettere a nessuno di entrare nella ZONA PERICOLO durante il lavoro. La ZONA PERICOLO è un'area di 15 metri di raggio (circa 16 gradini). Insistere affinché le persone nella ZONA PERICOLOSA indossino una protezione per gli occhi contro il lancio di oggetti. Se il dispositivo deve essere utilizzato dove le persone non sono protette, lavorare a bassa velocità ridotta per ridurre il rischio di sbandamento degli oggetti.Manual_FX-MS125_Int24_Rev1

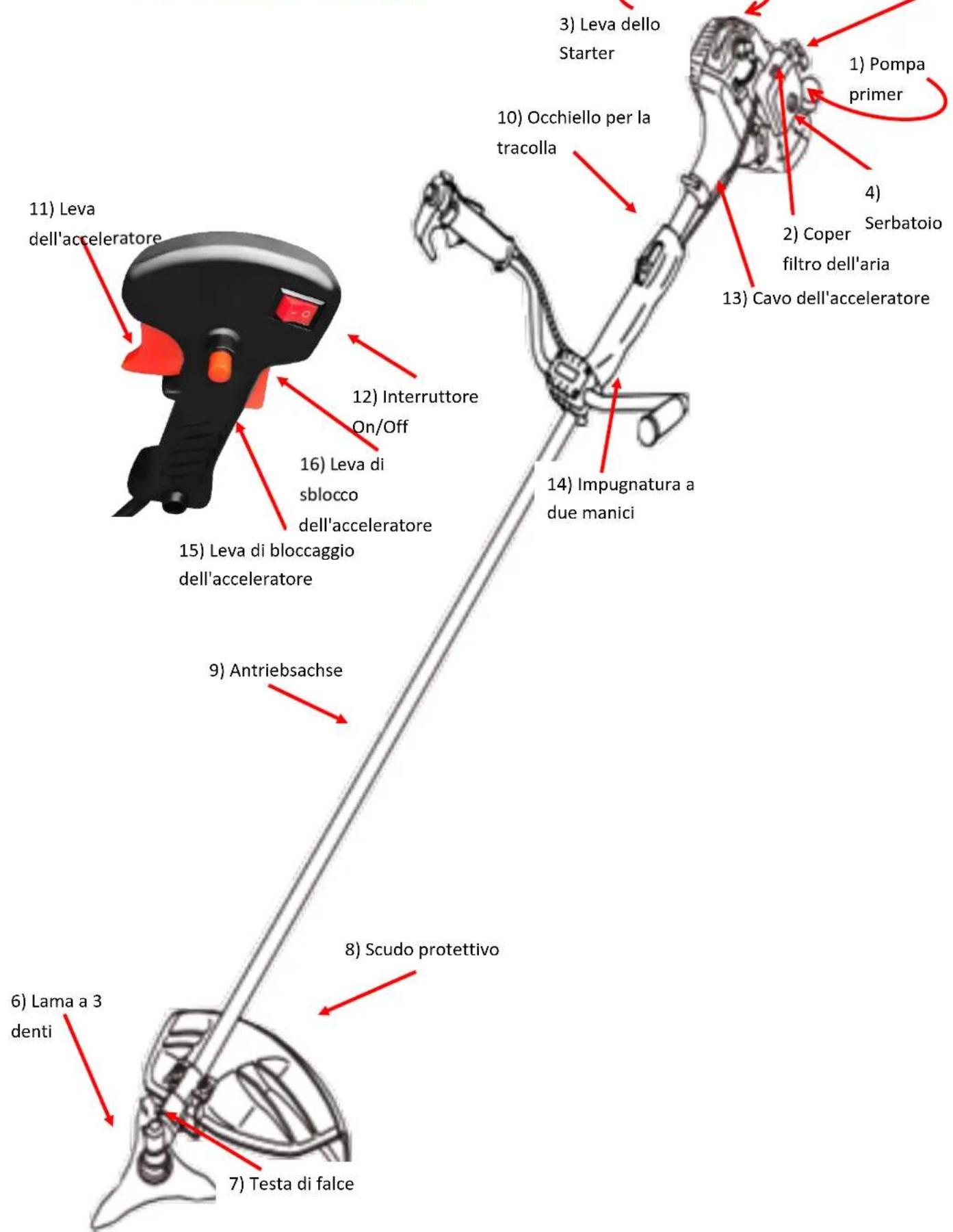

66. Panoramica dei componenti

13) Cavo dell'acceleratore

15) Leva di bloccaggio

sblocco dell'acceleratoreManual_FX-MS125_Int24_Rev1

67. Montaggio del dispositivo

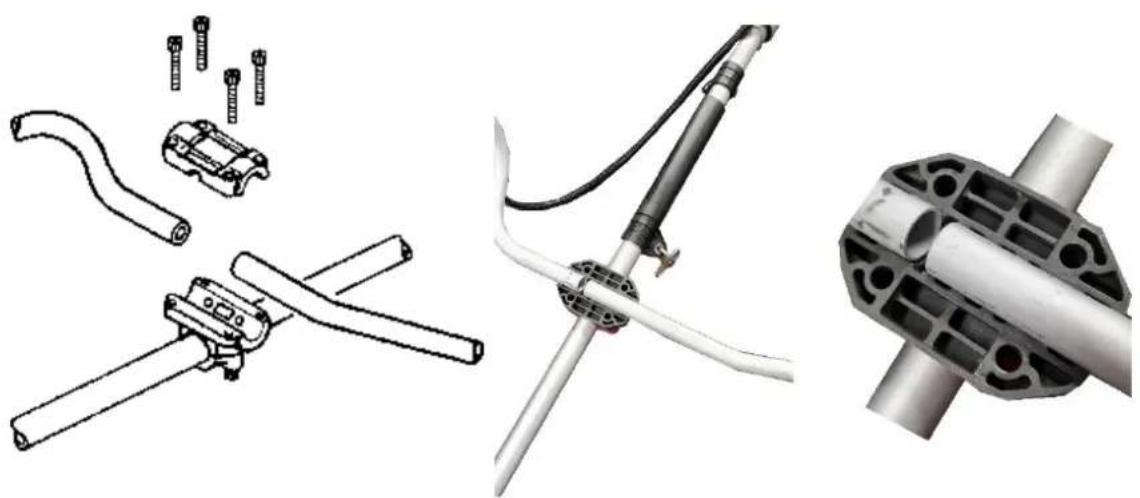

Fissaggio dell‘impugnatura Montare l'impugnatura prima dell'uso. Seguire le illustrazioni sottostanti per un corretto montaggio. Montaggio del tubo della maniglia per l'uso

1. Allentare le 4 viti della calotta superiore e inserire le maniglie. Serrare nuovamente le viti.

2. Inserire il gruppo maniglia nel supporto e far scorrere la calotta superiore. Serrare saldamente il

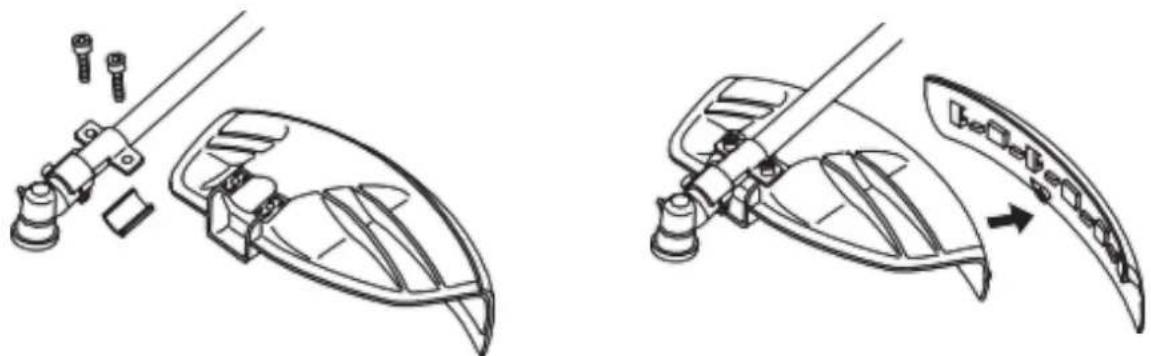

Installazione dello schermo protettivo Installare lo schermo protettivo con l'apertura rivolta verso il basso sul tubo dell'albero di trasmissione. Stringere la protezione il supporto della protezione in modo che la protezione della lama non si muova o scivoli verso il basso durante il funzionamento. Se si utilizza la lama a 3 denti o altri coltelli, rimuovere il collare di protezione (se presente) dallo scudo protettivo!

Montaggio della lamaManual_FX-MS125_Int24_Rev1

Passi: - Rimuovere la chiave di chiusura (se presente). - Svitare il controdado (7) dall'albero ruotandolo in senso orario. Se necessario, bloccare la testa di falce (2) con la chiave a brugola (1) (vedi figura sopra). Nota: il controdado ha una filettatura sinistra. - Rimuovere la rondella del disco (6) e la rondella (5). - Utilizzare la chiave a brugola (1) per bloccare la testa della falce. Se necessario, ruotare leggermente il disco di bloccaggio (3). - Montare la lama (4), la rondella (5) e il disco (6) come mostrato. - Avvitare il controdado (7) e serrarlo in senso antiorario con la chiave ad anello. - Attenzione! Per motivi di sicurezza, il dado di bloccaggio (C7) deve essere sostituito con uno nuovo ogni 10 cambi di utensile. - Sostituire la chiave. - Rimuovere la chiave a brugola e verificare la libertà di movimento dell'utensile da taglio.Manual_FX-MS125_Int24_Rev1

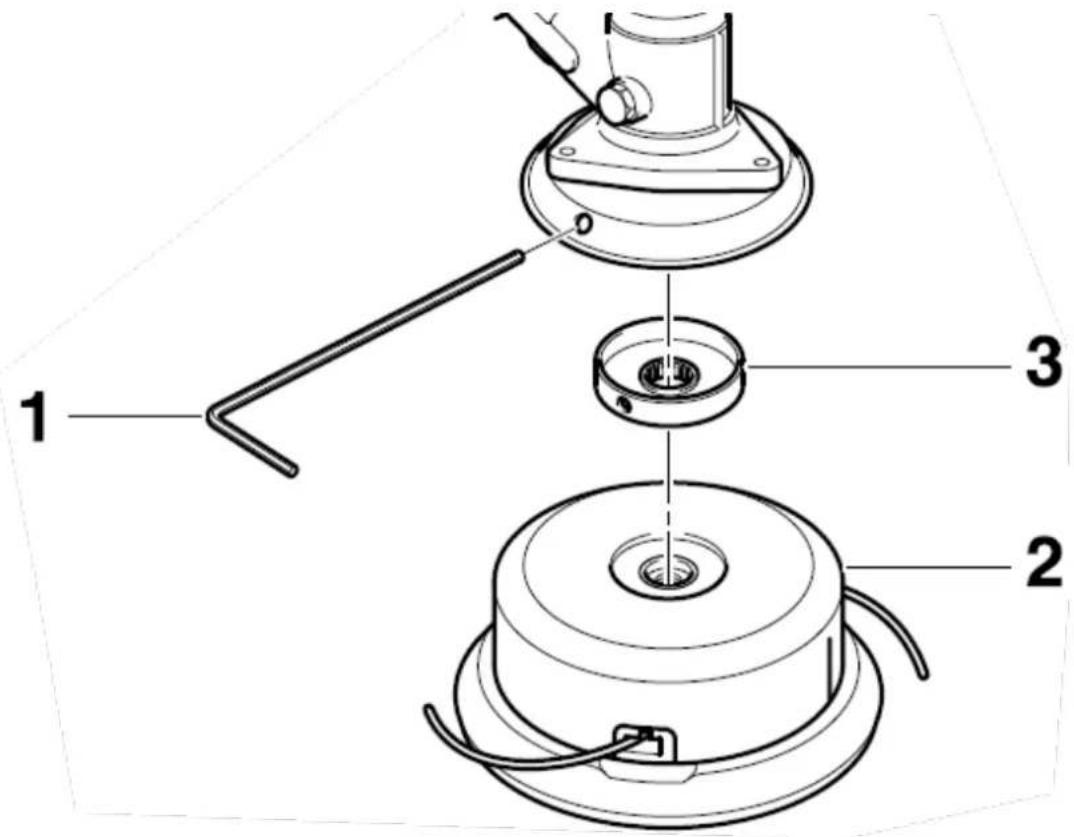

Montaggio del tagliabordi (bobina di filettatura)

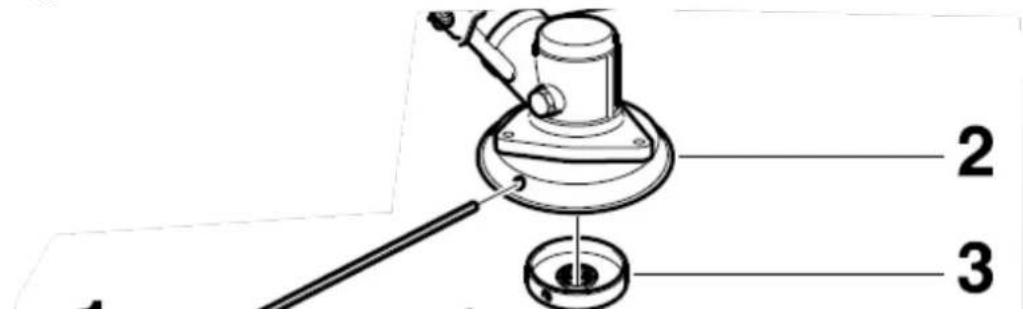

- Posizionare il disco di fissaggio (3) sull'albero. - Utilizzare la chiave a brugola (1) per bloccare la testa della falce. Se necessario, ruotare leggermente il disco di fissaggio (3). - Avvitare il rocchetto del filo (2) sull'albero ruotandolo in senso antiorario. - Ora stringere il rocchetto di filo a mano. - Rimuovere la chiave a brugola e verificare la scorrevolezza del rocchetto del filo. AVVERTENZE! Assicurarsi che tutti i componenti siano montati e installati correttamente e che tutte le viti siano serrate.Manual_FX-MS125_Int24_Rev1

Utilizzare benzina senza piombo con olio motore a 2 tempi in un rapporto di 40:1. AVVERTENZE: Non usate mai benzina pura nella vostra macchina. Ciò causerà danni permanenti al motore e annullerà la garanzia del produttore. Non utilizzare mai una miscela di carburante che sia stata conservata per più di 90 giorni. AVVERTENZE: Deve essere un olio di prima classe per macchine a 2 tempi raffreddate ad aria.

MISCELA COMBUSTIBILE Mescolare il carburante con olio per 2 tempi in un contenitore apposito. Fare riferimento alla tabella della miscela alla pagina seguente per il corretto rapporto carburante/olio. Agitare il serbatoio per garantire la completa miscelazione.

AVVERTENZE: La mancanza di lubrificazione esclude la responsabilità del costruttore del dispositivo. La benzina e l'olio devono essere miscelati in un rapporto di 40:1. Carburante consigliato Si raccomanda di utilizzare benzina senza piombo con un numero di ottani pari o superiore a 90 # per ridurre la deposizione di carbonio nella camera di combustione. Non utilizzare benzina vecchia o sporca. Mantenere il serbatoio del carburante privo di polvere ed evitare che l'acqua entri nel serbatoio. A volte si possono verificare errori di accensione in caso di sovraccarico, il che è normale. Se sotto carico normale si sente il ritorno di fiamma, si consiglia di sostituire il carburante. Nel caso si dovesse continuare a sentire il ritorno di fiamma, si prega di contattare il nostro servizio clienti.

⚫ La benzina è altamente infiammabile e può causare un'esplosione in caso di scintille. ⚫ Fare rifornimento solo in locali ben ventilati e lasciare raffreddare il motore prima di riempirlo. Non fumare durante il rifornimento. Evitare fuochi aperti e scintille. ⚫ Non riempire eccessivamente il serbatoio (vedi figura livello di riempimento massimo). ⚫ Dopo il rifornimento, controllare che il tappo del serbatoio del carburante sia ben chiuso. ⚫ Evitare qualsiasi fuoriuscita di benzina. ⚫ Tenere il dispositivo lontano dalla portata dei bambini. Benzina Olio motore a due tempi (40:1) Benzina Olio motore a due tempi (40:1) 1 Litro 0,025 Litri 5 Litri 0,125 Litri 2 Litri 0,050 Litri 10 Litri 0,250 Litri Tappo del serbatoio Max riempimentoManual_FX-MS125_Int24_Rev1

68. Avviamento a freddo del dispositivo

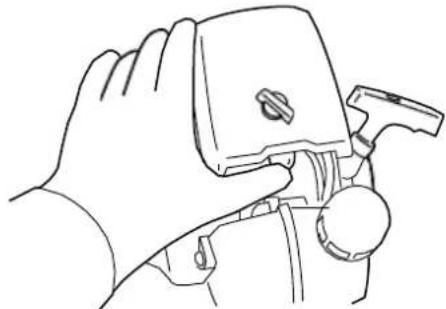

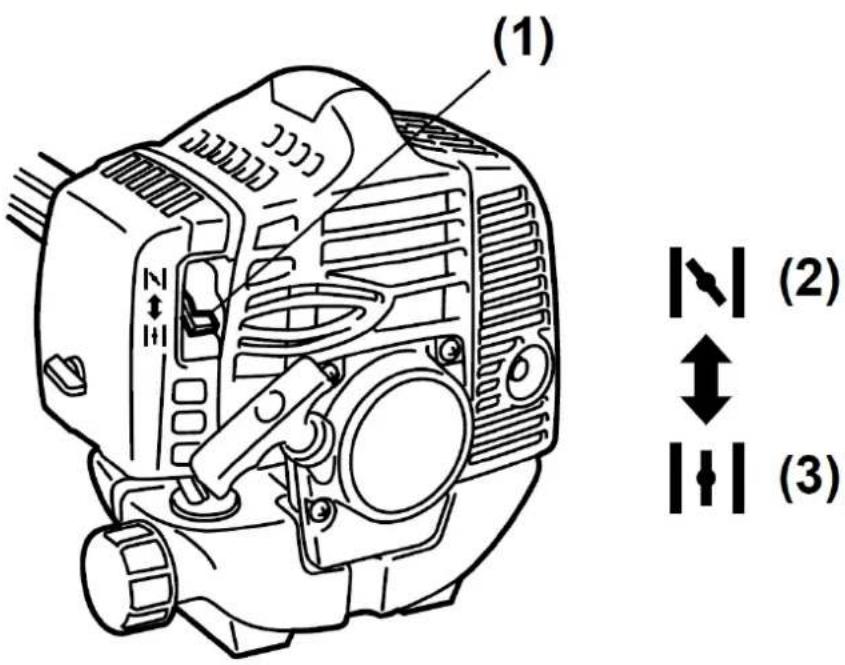

ATTENZIONE: La testa della falce inizia a ruotare quando si avvia il motore.

1. Riempire il serbatoio con il carburante e serrare il tappo.

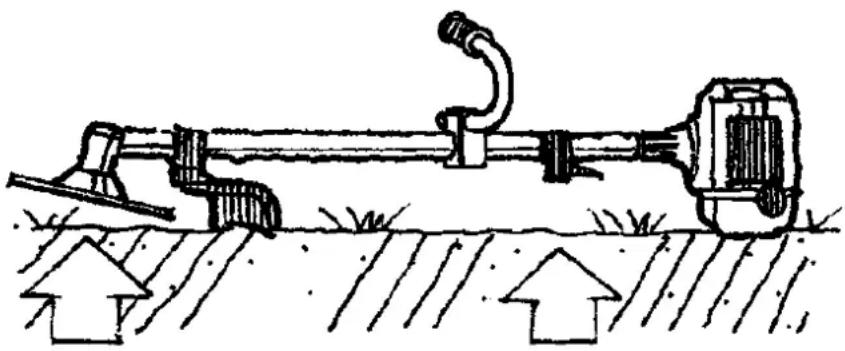

2. Posizionare la macchina su una superficie piana e solida. Tenere il decespugliatore sollevato da

terra e lontano da oggetti circostanti, poiché inizierà a ruotare quando si avvia il motore.

3. Premere più volte la pompa di adescamento.

4. Spostare la leva dello starter in posizione di chiusura.

5. Leva di avviamento: posizionare l'interruttore on/off su 1.

6. tenere saldamente l'unità ed estrarre con cautela la fune di avviamento finché non si avverte una

prima resistenza. Questa è la posizione di partenza per l'avviamento a strappo. A questo punto, tirare la corda più volte finché il motore non si avvia e funziona. Evitare di tirare la corda fino alla fine o di lasciarla riavvolgere rilasciando la maniglia. Tali azioni (1) Leva dello starter (2) chiuso (3) apertoManual_FX-MS125_Int24_Rev1

possono causare il malfunzionamento del motorino di avviamento. IMPORTANTE: Il prodotto è dotato di una frizione centrifuga in modo che l'utensile da taglio si metta in movimento non appena il motore viene portato in posizione di avviamento azionando la leva dell'acceleratore. Quando si avvia il motore, appoggiare il prodotto a terra in un'area piana e sgombra e tenerlo saldamente in modo che né la parte di taglio né la leva dell'acceleratore possano entrare in contatto con un ostacolo durante l'avviamento del motore.

7. lasciare che il motore si riscaldi per alcuni minuti al minimo dopo l'avviamento prima di iniziare il

NOTARE: Se il dispositivo non si avvia dopo ripetuti tentativi, leggere il capitolo sulla risoluzione dei problemi. NOTARE: Tirare sempre la fune di avviamento dritta verso l'esterno. Tirando lo starter ad angolo la corda si sfrega contro l'occhiello. La trazione obliqua può causare lo sfilacciamento o la rottura del cavo di avviamento. Tenere sempre saldamente la maniglia di avviamento quando la corda viene tirata indietro. Non lasciare mai che la corda venga tirata indietro dalla posizione di estrazione. Questo potrebbe danneggiare il dispositivo di avviamento.

69. Avviamento a caldo del dispositivo

1. Posizionare l'apparecchio su una superficie solida e piana.

2. Posizionare l'interruttore on/off su 1

3. Portare lo starter in posizione "aperto".

4. Tirare la fune di avviamento con una breve corsa fino a quando non si avverte resistenza

Se il dispositivo non si avvia, si prega di procedere di nuovo secondo "Avvio a freddo del dispositivo".

70. Fermare il dispositivo

Sbloccare la leva dell'acceleratore. Lasciare che la macchina torni al minimo. Premere l'interruttore di arresto del motore sull'impugnatura (posizione 0) e attendere che la macchina si arresti. Se non siManual_FX-MS125_Int24_Rev1

ferma, scollegare il connettore della candela in caso di emergenza. Non lasciare mai la macchina incustodita mentre è in funzione.

71. Tecniche di taglio

ISTRUZIONI DI SICUREZZA AGGIUNTIVE

Prima di mettere in funzione l'apparecchio, leggere le NOTE nei capitoli 3 e 4 del presente manuale. ATTENZIONE SE NON avete familiarità con le tecniche di taglio, esercitatevi con il dispositivo in posizione "STOP" (spento). POTARE O TAGLIARE SEMPRE AD ALTI REGIMI DI ROTAZIONE DEL MOTORE. Non far mai funzionare il dispositivo lentamente all'inizio (o durante) l'operazione di potatura. NELL’AREA DI LAVORO MANTENERE SEMPRE LA DISTANZA da lattine, bottiglie, sassi, ecc. Gli oggetti vorticosi possono causare gravi lesioni agli utenti o agli astanti e danneggiare il dispositivo. Se un oggetto viene accidentalmente urtato, arrestare immediatamente il dispositivo e controllare il dispositivo. Non far mai funzionare il dispositivo con parti danneggiate o difettose. Non sollevare mai la testina a filo di nylon al di sopra dell'altezza del ginocchio durante il funzionamento. Non far mai funzionare il dispositivo su un pendio se c'è la possibilità di scivolare o di perdere stabilità.

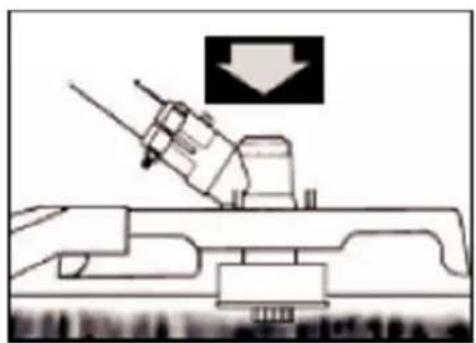

RILASCIO DEL FILO DI NYLON

Per rilasciare nuovo filo, far funzionare il dispositivo a pieno regime e battere la testina a filo di nylon sul prato. La testa filettata rilascia automaticamente un ulteriore filo. La lama nello scudo protettivo taglia il filo in eccesso. ATTENZIONE: Rimuovere regolarmente i depositi d'erba per evitare il surriscaldamento dell'asse motore. I depositi di erba si verificano quando le fibre dell'erbaccia si impigliano intorno all'albero sotto lo scudo protettivo. In questo modo si impedisce che l'albero si raffreddi correttamente. Rimuovere i depositi d'erba con un cacciavite o un utensile simile solo a macchina spenta.

Se correttamente equipaggiata con uno scudo protettivo e una testina a filo di nylon, la vostra macchina taglierà le antiestetiche erbacce e l'erba alta di grande diametro nelle aree lungo le recinzioni, i muri, il terreno e intorno agli alberi.Manual_FX-MS125_Int24_Rev1

NOTA: Prestare particolare attenzione durante la rifinitura di muri in mattoni o pietra, ecc. dove si verifica una rapida usura delle erbacce.

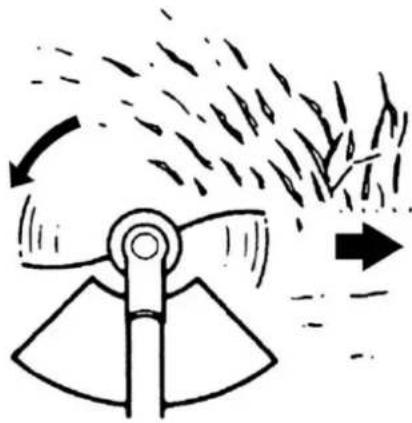

Far ruotare la testina a filo di nylon del rifinitore da un lato all'altro. Non inclinare la testina a filo di nylon durante il lavoro. Per una corretta altezza di taglio, tagliare prima in un'area di prova. Mantenere la testina a filo di nylon allo stesso livello per una profondità di taglio uniforme.

TAGLIARE INTORNO GLI ALBERI

Tagliare i tronchi con un approccio lento; il filo non deve collidere con il tronco. Camminare intorno all'albero da sinistra a destra. Avvicinarsi all'erba o alle erbacce con la punta del filo.Manual_FX-MS125_Int24_Rev1

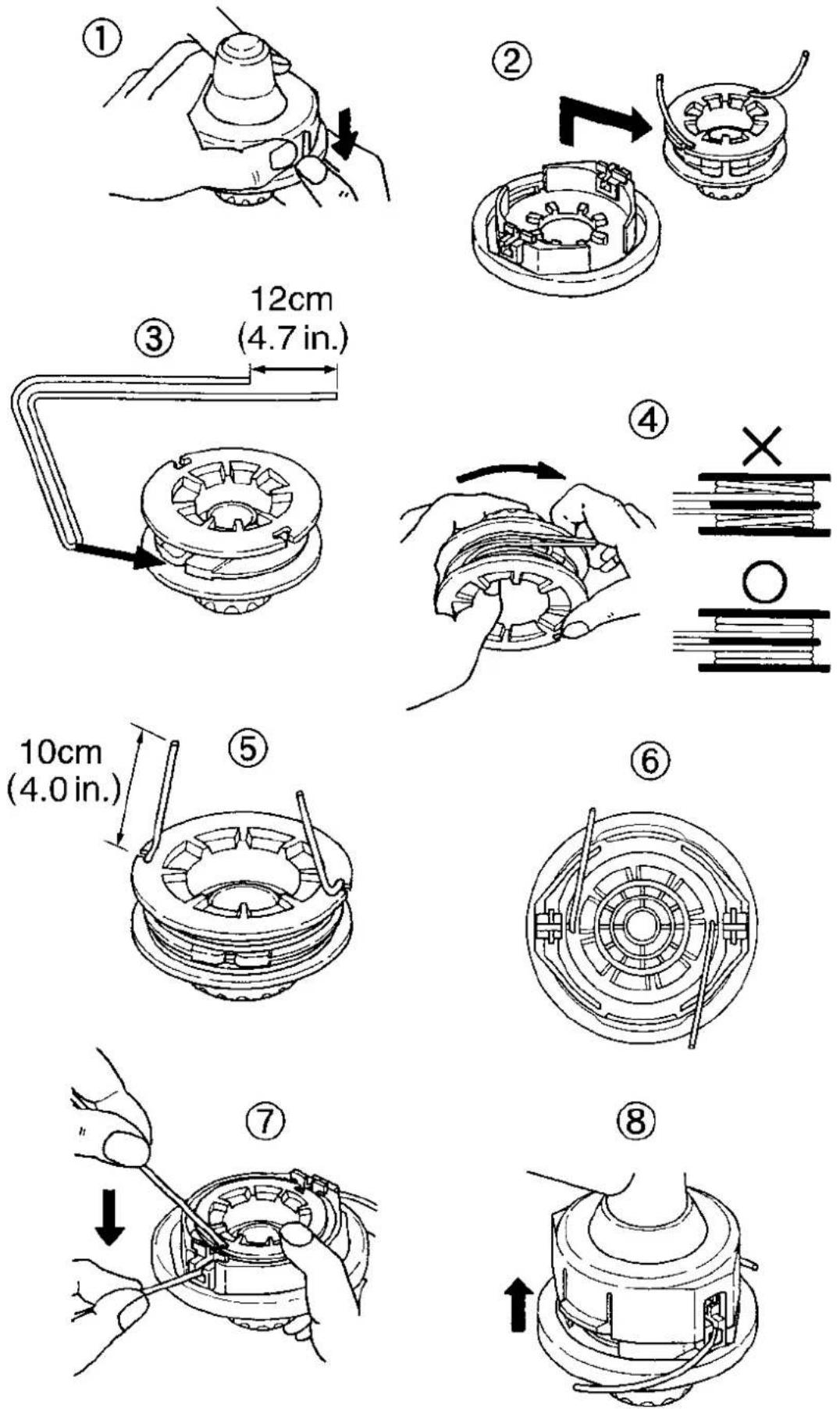

72. Sostituzione del filo di nylonManual_FX-MS125_Int24_Rev1

1. Per la bobina di ricambio, utilizzare un diametro di 2,4 mm (.095in). La bobina è adatta per

fili o lenze fino a 6 m (20 piedi) con testa da 10 cm (4"). Evitare di utilizzare un filo più grande per non compromettere le prestazioni di taglio. ATTENZIONE: Per motivi di sicurezza, non utilizzare cavi rinforzati in metallo.

2. Premere l'area con le fessure su entrambi i lati dell'alloggiamento del rocchetto per

sganciare il tappo inferiore.

3. Estrarre il rocchetto e sfilare la vecchia corda. Far passare un'estremità della nuova corda

attraverso i fori del rocchetto e tirarla fino a quando la lunghezza tra le due parti della corda è la stessa.

4. Avvolgere la corda nella direzione corretta, come indicato sul rocchetto.

5. Agganciare ogni estremità della corda nella fessura sul bordo del rocchetto e far passare le

estremità attraverso gli occhielli sull'alloggiamento. Assicurarsi che la molla e le rondelle siano al loro posto.

6. Tenere il rocchetto contro l'alloggiamento e tirare le estremità del cavo per liberarlo dalla

7. Allineare la fessura della calotta inferiore con il gancio dell'alloggiamento e premere la

calotta contro l'alloggiamento finché non scatta in posizione.Manual_FX-MS125_Int24_Rev1

73. Programma di manutenzione

È necessario effettuare controlli e regolazioni regolari per garantire che il motore a benzina mantenga le sue prestazioni. Una manutenzione regolare garantisce anche una lunga durata. Vedere la tabella seguente per il ciclo di manutenzione regolare.

Componenti Ciclo di manutenzione Ogni utilizzo Ogni mese o 10h Ogni 3 mesi o 25 ore Ogni 6 mesi o 50h Ogni 12 mesi o 100 ore Ogni 2 anni o 300h Filtro dell'aria

Candela di accensione

Controllare e regolare

Connettore a candela (opzionale) Pulire

Alette di raffreddamento Revisione

Elementi di collegamento come viti e dadi Controllare (stringere se necessario)

Accoppiamento Revisione

Velocità al minimo Controllare e regolare

Gioco della valvola Controllare e regolare

Camera di combustione Pulire

Carburante Controllare

Tubo del carburante Controllare

Ogni anno (sostituire se necessario)

AVVERTENZE a. Aumentare gli intervalli di manutenzione se si lavora in ambienti polverosi. b. Tutti i lavori di manutenzione - ad eccezione di quelli elencati nelle istruzioni d'uso I lavori devono essere eseguiti da personale di manutenzione qualificato.

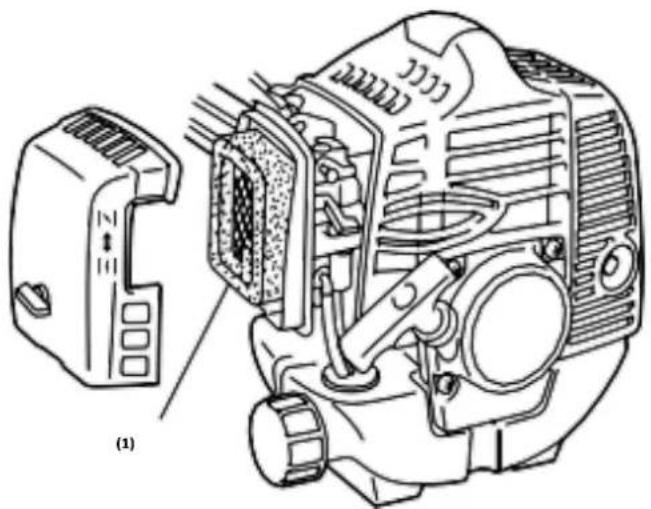

Pulizia del filtro dell'ariaManual_FX-MS125_Int24_Rev1

ATTENZIONE: Non far mai funzionare il motore senza il filtro dell'aria. Un filtro dell'aria sporco mette sotto pressione le prestazioni del motore, aumenta il consumo di carburante e rende più difficile l'avviamento. Se si nota una perdita di potenza del motore: 1 Rimuovere la vite sul coperchio del filtro ed estrarre il filtro. 2 Pulire il filtro con acqua e sapone. Non usare mai benzina o benzene! 3 Lasciare asciugare il filtro. 4 Rimettere il filtro in posizione e fissare il coperchio del filtro con la vite.

Manutenzione delle candele di accensione Per garantire il normale funzionamento del motore, la distanza di accensione di 0,6 -0,7 mm deve essere mantenuta e deve essere priva di depositi carboniosi. Eseguire sempre le seguenti operazioni a motore spento:

1. Rimuovere con cautela il connettore della candela di accensione. Non tirare il cavo, ma direttamente sul

2. Svitare la candela con la chiave per candele in dotazione.

3. Controllare visivamente che la candela non sia danneggiata e che l'elettrodo non sia

bruciato. Rimuovere i depositi di carbonio.

4. Controllare la distanza con uno spessimetro e piegare l'elettrodo alla distanza corretta

5. Controllare la rondella della candela e serrare la candela con una coppia di 12-15 Nm

6. Rimontare il cappuccio di accensione sulla candela.

AVVERTENZE La candela di accensione deve essere avvitata saldamente altrimenti il motore si surriscalda e si danneggia.

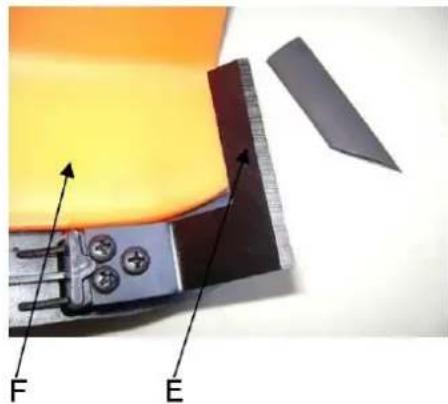

1. Rimuovere la lama di taglio (E) dallo schermo protettivo (F).

2. Stringete la lama in una morsa.

Affilare il coltello con una lima piatta. Assicuratevi di mantenere l'angolo del tagliente. Durante l'affilatura muovere il coltello da affilatura solo in una direzione.

74. Immagazzinamento del dispositivo

AVVERTENZE: La mancata osservanza di questi passaggi può comportare la formazione di depositi nel carburatore. Ciò renderà difficile iniziare più tardi e può causare danni permanenti.

1. Eseguire tutti gli interventi di manutenzione generale consigliati nella sezione manutenzione del

2. Pulire l'esterno del dispositivo, l'albero motore, lo scudo protettivo e la testina di taglio in nylon.

3. Scaricare il carburante dal serbatoio.

4. Dopo che il carburante è stato scaricato, avviare il motore.

5. Lasciare il dispositivo inattiva fino a quando il dispositivo non si ferma da sola. Questo pulirà il

carburatore dal carburante.

6. Lasciare raffreddare il dispositivo (circa 5 minuti).

7. Utilizzare una chiave di accensione per candele, rimuovere la candela.

8. Versare 1 cucchiaino di olio pulito per 2 tempi nella camera di combustione. Tirare lentamente il

cavo di avviamento più volte per rivestire i componenti interni. Se necessario, sostituire la candela di accensione.

9. Conservare il dispositivo in un luogo fresco e asciutto, lontano da qualsiasi fonte di accensione

come un bruciatore a olio combustibile, uno scaldabagno, ecc.

PROTEZIONE DI TRASPORTO

Assicurarsi che il dispositivo sia ben fissata durante il trasporto per evitare perdite di carburante, danni o lesioni. Installare una protezione per il trasporto delle lame durante il trasporto e lo stoccaggio.Manual_FX-MS125_Int24_Rev1

75. Risoluzione dei problemi

1. Difficoltà durante la messa in servizio

Situazione Causa Soluzione Nessuna scintilla di accensione

Candela di accensione Deposito di carbonio tra i diodi della candela di accensione Pulire la candela di accensione. Regolare la distanza 0,6~0,7mm, sostituire la candela di accensione altro Bobina di accensione difettosa volano- magnete troppo debole Sostituire la bobina di accensione o il volano Debole scintilla di accensione

Compressione Troppa benzina nella camera di combustione, carburante scadente o acqua nel serbatoio Togliere la candela e lasciare asciugare, sostituire il carburante. Il carburatore non pompa più olio. Tubo dell'olio bloccato Pulizia del carburatore e pulizia dei tubi

normale fornitura di olio, ma debole compressione Le fasce elastiche dei pistoni sono usurate, la candela non è avvitata, la testa del cilindro non è a tenuta, il gioco della valvola è errato o la fasatura dell'accensione è sbagliata. sostituire le viti di serraggio sostituire o regolare alimentazione regolare dell'olio e scintilla di accensione adeguata Scarso contatto tra cappuccio di accensione e candela Sostituire o controllareManual_FX-MS125_Int24_Rev1

2. Difficoltà durante il funzionamento

Situazione Causa Soluzione Il motore non raggiunge la velocità Lo starter è in posizione "AVVIAMENTO A FREDDO", sistema di scarico bloccato, alimentazione dell'aria assente, elementi mobili usurati, scintilla di accensione debole, gioco delle valvole troppo grande, testa del cilindro fuligginosa Aprire lo starter, sostituire il sistema di scarico, controllare o sostituire la bobina di accensione, regolare il volano, la candela di accensione Perdite di materiale operativo Cavi al carburatore bloccati, spaziatura candela non corretta Sostituire i cavi e il carburatore Regolare la distanza Rumori del motore Posizione sbagliata dello starter, Albero a camme danneggiato Controllare/sostituire l'albero a camme Perdita del carburatore Guasto della valvola di ritegno sul tappo del serbatoio Sostituire il tappo del serbatoio del carburante Guarnizione del carburatore consumata Sostituire il carburatore o la guarnizione

Se nessuna risoluzione dei problemi risolve il problema, si prega di contattare il servizio clienti FUXTEC. Utilizzare solo parti originali approvate dal produttore, altrimenti sussiste il rischio di pericolo.

76. Servizio clienti

Far riparare l'apparecchio acquistato solo da personale qualificato e solo con ricambi originali. In questo modo si garantisce il mantenimento della sicurezza del dispositivo. Si prega di contattare direttamente il produttore FUXTEC GmbH in qualsiasi momento per quanto riguarda i lavori di manutenzione e l'acquisto di parti di ricambio a www.fuxtec.it

Il periodo di garanzia è di 24 mesi dalla data di acquisto. Conservare la prova d'acquisto in un luogo sicuro. Sono esclusi dalla garanzia le parti soggette ad usura e i danni causati da uso improprio, uso della forza, modifiche tecniche, uso di accessori non corretti o di parti di ricambio non originali e tentativi di riparazione da parte di personale non qualificato. Le riparazioni in garanzia possono essere effettuate solo da rivenditori specializzati autorizzati.

78. Istruzioni per lo smaltimento

Si prega di contattare la comunità locale per lo smaltimento del dispositivo. Si prega di smaltire in anticipo tutti i materiali di esercizio come benzina e olio.Manual_FX-MS125_Int24_Rev1

79. Dichiarazione di conformità UE

che il dispositivo descritto di seguito, in virtù della sua progettazione e costruzione e nella versione da noi commercializzata, è conforme ai requisiti essenziali di salute e sicurezza delle direttive CE. Descrizione del dispositivo: Decespugliatore a benzina/Tagliabordi Tipo di macchina: FX-MS125 Marchio di fabbrica: FUXTEC Consumo energetico/capacità cubica 25,4cm³ Livello di potenza sonora misurato

=107.7dB Livello di potenza sonora garantito Procedura di conformità 2000/14/CE secondo l'allegato V

Direttive CE pertinenti:

Direttive macchine CE 2006/42/EG Direttiva CE sulla compatibilità elettromagnetica (EMC) 2004/108/CE Direttiva CE sulle emissioni acustiche (2000/14/CEE & 2005/88/CE) Norme armonizzate applicate:

il nome e l'indirizzo della persona autorizzata a compilare la documentazione tecnica stabilita nella Comunità

37. Introduzione e sicurezza

L’uso della macchina da giardino non è consentito a bambini o a persone non aventi familiarità con il dispositivo. Si raccomanda la sorveglianza dei bambini per accertarsi che non utilizzino il dispositivo a scopo di gioco. Utilizzo previsto Questo dispositivo è destinato esclusivamente al taglio di erba in ambito privato. L'apparecchio deve essere utilizzato in conformità alle descrizioni e alle disposizioni di sicurezza riportate nelle presenti istruzioni d'uso. Qualsiasi altro utilizzo non è previsto. L'uso non previsto comporta il decadimento della garanzia e il diniego di qualsiasi responsabilità da parte del produttore. L'utente è responsabile di tutti i danni a terzi e alle loro proprietà. Utilizzare l'apparecchio solo nelle condizioni tecniche prescritte e fornite dal produttore. Modifiche non autorizzate all'apparecchio escludono qualsiasi responsabilità a carico del produttore per i danni conseguenti. Contenimento vibrazioni e rumore Per ridurre l'impatto di vibrazioni e rumore, limitare l'orario di lavoro, utilizzare settaggi per ridurre le emissioni di vibrazioni e rumori e indossare dispositivi di protezione individuale. Osservare i seguenti punti per limitare l'inquinamento acustico derivante da vibrazioni e rumori: Utilizzare il prodotto attenendosi esclusivamente alle caratteristiche costruttive e alle istruzioni d‘uso. Accertarsi che il prodotto si trovi in perfetto stato e che sia sottoposto a regolari manutenzioni. Utilizzare gli accessori idonei e accertarsi che gli stessi siano in buono stato. Afferrare il prodotto saldamente utilizzando le impugnature in dotazione, avendo cura di non stringere troppo la presa sul dispositivo stesso. Effettuare la manutenzione del prodotto in conformità alle presenti istruzioni e mantenerlo lubrificato. Pianificare gli orari di lavoro in modo da distribuire eventuali carichi gravosi su un arco temporale più lungo.

Emergenza - Per familiarizzare con l'uso del prodotto, leggere attentamente le istruzioni per l'uso. Memorizzare le disposizioni di sicurezza e rispettarle scrupolosamente. Ciò consentirà di prevenire rischi e pericoli.Manual_FX-RM4180_Int24_Rev3

- Durante l'utilizzo del prodotto, prestare sempre attenzione in modo da poter identificare e reagire tempestivamente ai pericoli. Un intervento rapido può prevenire gravi lesioni e danni materiali.

Rischi residui Pur utilizzando il tosaerba conformemente alle istruzioni, vi sono sempre dei rischi residui. In relazione al design e alle caratteristiche costruttive del presente tagliaerba possono manifestarsi i seguenti pericoli: Lesioni e danni a cose causati da oggi scagliati in aria. Danni all’udito, nel caso in cui non vengano indossati dispositivi di protezione acustica o si utilizzi il tagliaerba per periodi di tempo prolungati. Danni alla salute derivanti dalle vibrazioni mano-braccio, nel caso in cui il tagliaerba venga utilizzato per un periodo di tempo prolungato o lo stesso non venga utilizzato e manutenuto correttamente.

38. Disposizioni di sicurezza per tagliaerba

Disposizioni di sicurezza generali - Per la propria sicurezza e quella altrui, leggere le presenti istruzioni e le relative disposizioni di sicurezza prima di utilizzare il dispositivo. Si raccomanda di conservare le istruzioni d’uso e le relative disposizioni di sicurezza per gli utilizzi futuri e di tenerle sempre a portata di mano. - In caso di cambio di proprietario, allegare le istruzioni d‘uso al dispositivo. - I soggetti che utilizzano il dispositivo non devono trovarsi sotto l’effetto di sostanze stupefacenti (es. alcol, droghe o farmaci). - Utilizzare il dispositivo esclusivamente nello stato tecnico prescritto e fornito dal produttore. Modifiche personali all’apparecchio non prefigurano responsabilità di alcun tipo a carico del produttore in caso di danni conseguenti. - Utilizzare il dispositivo solo in presenza di luce diurna o di adeguata illuminazione artificiale. - Utilizzare il dispositivo esclusivamente in condizioni di umidità assente. Tenere lo stesso al riparo da pioggia o umidità. L’infiltrazione di acqua all’interno del dispositivo aumenta il rischio di scosse elettriche. - Spegnere il dispositivo e rimuovere la batteria: ⬧ se lo stesso viene lasciato incustodito; ⬧ se lo stesso inizia a vibrare eccessivamente.Manual_FX-RM4180_Int24_Rev3

Prima dell‘uso - Familiare con l’apparecchio e le relative funzioni e comandi prima di iniziare i lavori. - Ispezionare il dispositivo prima della sua messa in funzione e successivamente ad una caduta allo scopo di individuare eventuali segni d’usura o danneggiamenti. - Non utilizzare un dispositivo che presenti un interruttore difettoso e che non si possa più accendere o spegnere. - Accertarsi che tutti i dati, viti, bulloni siano fissati saldamente per consentire un utilizzo in sicurezza dell’apparecchio. - Non utilizzare un dispositivo che presenti parti danneggiate o mancanti. Queste devono essere riparate o eventualmente sostituite da un tecnico o un’officina specializzata. - Durante l’attività, indossare sempre scarpe antinfortunistiche robuste, pantaloni lunghi e adeguati dispositivi di protezione individuale (occhiali, tappi antirumore, guanti da lavoro, ecc.) Tali dispositivi, se indossati, consentono di diminuire il rischio di lesioni.

Durante l‘uso Non accendere l'apparecchio se nelle immediate vicinanze si trovano persone (soprattutto bambini) o animali. Assicurarsi che i bambini non utilizzino l'apparecchio a scopo di gioco. Interrompere il lavoro se si nota la presenza di persone (soprattutto bambini) o animali domestici nelle vicinanze.

Lavorare su pendii ripidi può essere pericoloso. Assicurarsi di avere una posizione stabile e di effettuare il taglio lentamente. Tagliare sempre trasversalmente al pendio e non verso l'alto e verso il basso. Fare particolare attenzione durante i cambi di direzione. Sussiste rischio di ribaltamento! Non tagliare su pendii ripidi. Fare particolare attenzione quando ci si muove all'indietro durante il taglio e si tira il tagliaerba verso di sé. Non capovolgere il tagliaerba quando si avvia il motore. Mantenere la distanza di sicurezza indicata sul telaio dell'impugnatura. Non accendere il motore finché i piedi non si trovano a distanza di sicurezza dalla lama di taglio. Prestare attenzione e non toccare la lama di taglio rotante. Spegnere il tagliaerba prima di capovolgerlo o trasportarlo, ad esempio da/verso il prato o su sentieri. Non transitare mai sulla ghiaia con il motore acceso. Sussiste il rischio di essere colpiti da pietre! Prima di sollevare o trasportare il tagliaerba, spegnere il motore e attendere l'arresto della lama di taglio. Non regolare l'altezza di taglio finché il motore non è spento e la lama non si è arrestata. Non aprire mai lo sportello di scarico quando il motore è in funzione. Prima di rimuovere il cestello raccoglierba, spegnere il motore e attendere che la lama di taglio si sia fermata. Dopo aver svuotato il cestello di raccolta dell'erba, riapplicarlo con cautela e assicurarsi che lo stesso sia fissato saldamente al tagliaerba. Se possibile, non tagliare l'erba bagnata. Non lavorare con la macchina da giardino in un ambiente caratterizzato da rischi di esplosione dovuti dalla presenza di liquidi, gas oManual_FX-RM4180_Int24_Rev3

polveri infiammabili. Quando si interrompe il lavoro, non lasciare mai l'apparecchio incustodito e conservarlo in un luogo sicuro.

Dopo l‘uso Spegnere l'apparecchio e riporlo in un luogo sicuro. Mantenere il dispositivo fuori dalla portata dei bambini. Assicurarsi che le prese d'aria dell'unità siano pulite. Mantenere tutti i dadi, i bulloni e le viti serrati per garantire che il tagliaerba operi in condizioni di sicurezza. Controllare frequentemente che il cesto raccoglierba non sia usurato o danneggiato. Utilizzare esclusivamente una lama di taglio progettata per questo tagliaerba. Attenersi alle istruzioni per l'installazione e rimuovere preventivamente la batteria (solo per il modello eS). Le riparazioni devono essere eseguite esclusivamente da un tecnico qualificato o da un centro di assistenza.Manual_FX-RM4180_Int24_Rev3

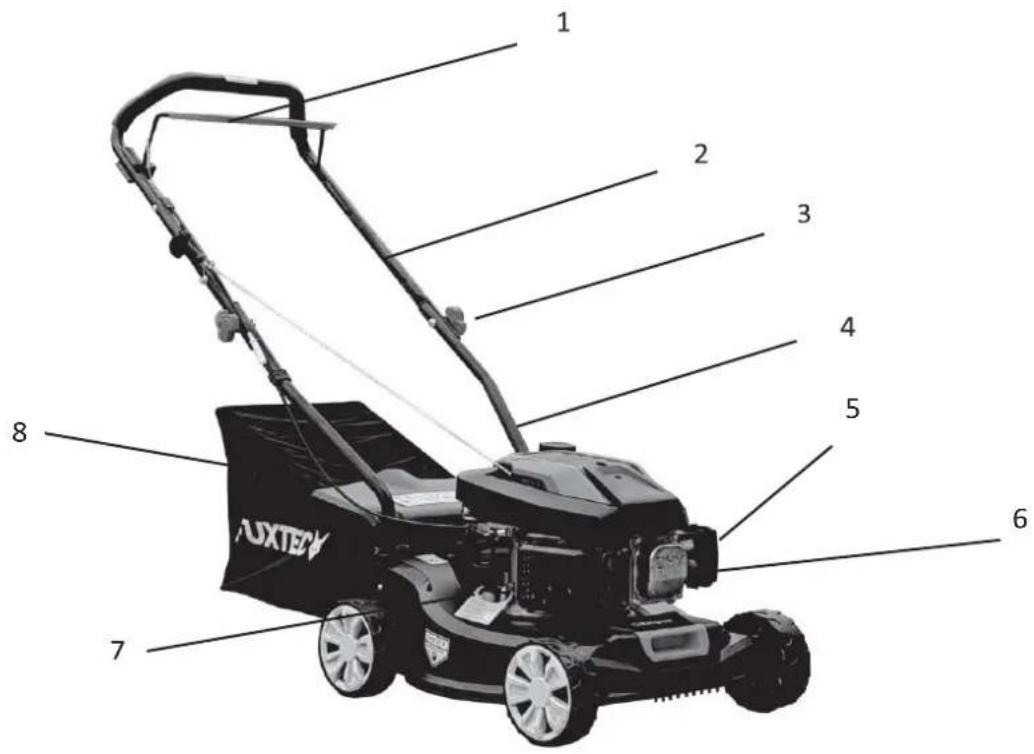

1. Leva accensione/spegnimento

8. Copertura cestello raccolta erba

40. Informazioni e avvertenze

Solo benzina normale con numero di ottani pari almeno a 95.

Rischio lesioni: Tenere mani e piedi a distanza!

Attenzione: Leggere attentamente le istruzioni d‘uso. Precedentemente al primo utilizzo del tagliaerba, introdurre almeno 0,45l di olio motore di tipo 15W-40 o superiore!

Potenza acustica del tagliaerba

In caso di avviamento a freddo, premere il primer almeno 3 volte!

Per arrestare il motore, rilasciare la leva del gas!Manual_FX-RM4180_Int24_Rev3

Specifiche del tagliaerba + avvertenze di indossare adeguati indumenti da lavoro (guanti da lavoro, scarpe robuste e tappi per le orecchie).

Avvertenze: Si prega di leggere attentamente le istruzioni d‘uso. Prima di effettuare il rifornimento di benzina a motore caldo, lasciare raffreddare il motore per alcuni minuti. In caso contrario la benzina fuoriuscita potrebbe incendiarsi. Attenzione ai gas di scarico nocivi: Non avviare mai il motore in ambienti chiusi e non lasciarlo funzionare nemmeno se le porte o le finestre sono aperte!

Riassunto avvertenze (da sinistra in alto fino in basso a destra): - Attenzione - Rischio d‘incendio - Parti volanti - Rischio di lesione in caso di lama in movimento - Attendere l’arresto completo della lama rotante - Indossare adeguati indumenti da lavoro - Leggere attentamente le istruzioni d‘uso - Fare in modo che altre persone non sostino nelle vicinanze dell’area di lavoro - Prima di eseguire lavori di manutenzione, leggere attentamente le istruzioni d’uso, arrestare il motore e rimuovere la candela d’accensione. - Attenzione lama rotante: Mantenersi a distanza, sussiste rischio di lesioni gravi. - Attenzione: gas di scarico nocivi - Attenzione: pericolo di perdita degli arti!

Targhetta informativa: Precedentemente al primo utilizzo del tagliaerba, introdurre 0,6l di olio motore. Si consiglia olio del tipo 20W-40 o superiore! Avviso importante: Non si tratta di informazioni contraddittorie rispetto a quelle fornite precedentemente. Le specifiche minime sono indicate sopra, questa scheda contiene una raccomandazione!Manual_FX-RM4180_Int24_Rev3

41. Indicazioni importanti per il montaggio del tagliaerba

Prima di montare e mettere in funzione il tagliaerba a scoppio, leggere attentamente e interamente il manuale di istruzioni e le indicazioni in esso contenute. INFORMAZIONE IMPORTANTE: Il tagliaerba viene fornito SENZA CARBURANTE E OLIO nel motore. Il vostro nuovo tosaerba è stato testato presso lo stabilimento di produzione, pertanto, potrebbe essere presente una piccola quantità di olio residuo nel motore o sull'astina di controllo!

ESTRARRE IL TAGLIAERBA DALLA SCATOLA

Estrarre il tagliaerba dalla scatola e verificare che non siano rimaste parti all’interno dell’imballaggio. Montaggio impugnatura superiore e inferiore Aprire il tagliaerba con cautela e accertarsi che i cavi di comando del dispositivo non si impiglino o si danneggino. Inserire la parte inferiore dell’impugnatura (vedi immagine seguente) nel corrispondente foro presente sul tagliaerba (vedi freccia) e fissarla con le due viti fornite – una vite con una rondella su ogni lato.
