BEDIENUNGSANLEITUNG FXRM5170agile Fuxtec

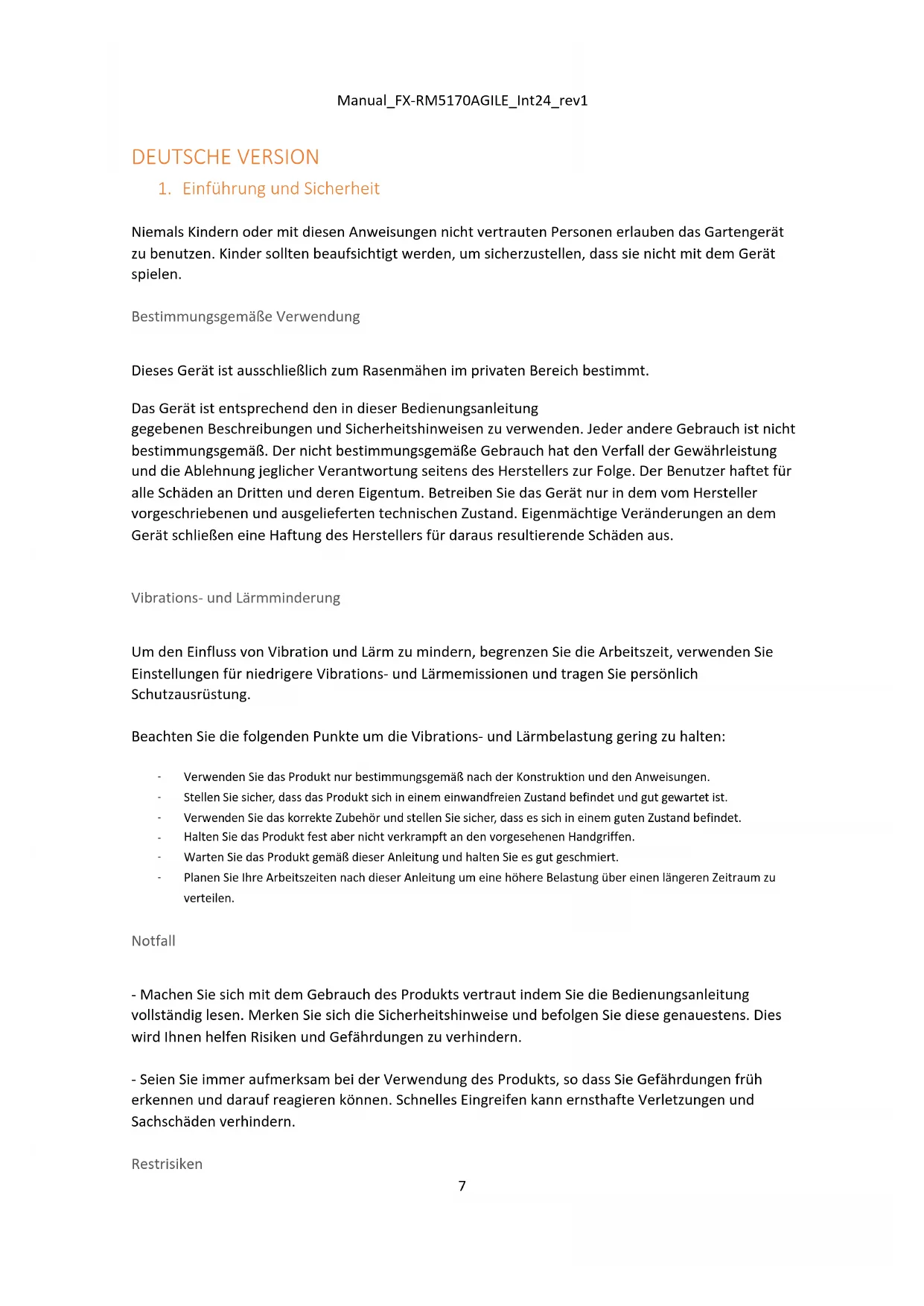

1. Einführung und Sicherheit

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Rasenmähen im privaten Bereich bestimmt. Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Gewährleistung und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Vibrations- und Lärmminderung Um den Einfluss von Vibration und Lärm zu mindern, begrenzen Sie die Arbeitszeit, verwenden Sie Einstellungen für niedrigere Vibrations- und Lärmemissionen und tragen Sie persönlich Schutzausrüstung. Beachten Sie die folgenden Punkte um die Vibrations- und Lärmbelastung gering zu halten:

Verwenden Sie das Produkt nur bestimmungsgemäß nach der Konstruktion und den Anweisungen.

Stellen Sie sicher, dass das Produkt sich in einem einwandfreien Zustand befindet und gut gewartet ist.

Verwenden Sie das korrekte Zubehör und stellen Sie sicher, dass es sich in einem guten Zustand befindet.

Halten Sie das Produkt fest aber nicht verkrampft an den vorgesehenen Handgriffen.

Warten Sie das Produkt gemäß dieser Anleitung und halten Sie es gut geschmiert.

Planen Sie Ihre Arbeitszeiten nach dieser Anleitung um eine höhere Belastung über einen längeren Zeitraum zu verteilen. Notfall - Machen Sie sich mit dem Gebrauch des Produkts vertraut indem Sie die Bedienungsanleitung vollständig lesen. Merken Sie sich die Sicherheitshinweise und befolgen Sie diese genauestens. Dies wird Ihnen helfen Risiken und Gefährdungen zu verhindern. - Seien Sie immer aufmerksam bei der Verwendung des Produkts, so dass Sie Gefährdungen früh erkennen und darauf reagieren können. Schnelles Eingreifen kann ernsthafte Verletzungen und Sachschäden verhindern. RestrisikenManual_FX-RM5170AGILE_Int24_rev1

Auch wenn Sie diesen Rasenmäher vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Rasenmähers auftreten:

• Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden.

• Gehörschäden, falls Sie keinen geeigneten Gehörschutz tragen oder den Rasenmäher über einen längeren Zeitraum verwenden.

• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls der Rasenmäher über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

2. Sicherheitshinweise für Rasenmäher

Allgemeine Sicherheitshinweise - Lesen Sie zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung und ihre Sicherheitshinweise, bevor Sie das Gerät benutzen. Bitte bewahren Sie Bedienungsanleitung und ihre Sicherheitshinweise für den späteren Gebrauch sicher auf und halten diese für jeden Einsatz griffbereit. - Geben Sie die Betriebsanleitung bei einem Besitzerwechsel mit dem Gerät weiter. - Personen, die das Gerät bedienen, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen. - Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand. Eigenmächtige Veränderungen am Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. - Verwenden Sie das Gerät nur bei Tageslicht oder unter guter künstlicher Beleuchtung. - Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags. - Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku: ⬧ wenn das Gerät unbeaufsichtigt gelassen wird; ⬧ wenn das Gerät beginnt, übermäßig stark zu vibrieren.Manual_FX-RM5170AGILE_Int24_rev1

Vor dem Einsatz - Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut. - Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung. - Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. - Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird. - Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen. - Tragen Sie bei Arbeiten mit oder an dem Gerät immer festes Schuhwerk, lange Hose und die entsprechende persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen.

Beim Einsatz Schalten Sie das Gerät nicht ein, wenn Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Stellen Sie sicher, dass Kinder nicht mit dem Gerät spielen. Unterbrechen Sie die Arbeit, wenn Sie merken, dass Personen (besonders Kinder) oder Haustiere in der Nähe sind. Arbeiten an steilen Hängen können gefährlich sein. Stellen Sie sicher, dass Sie einen festen Stand haben und mähen Sie langsam. Immer quer zum Hang mähen und nicht auf und ab. Seien Sie besonders vorsichtig beim Richtungswechsel. Es besteht die Gefahr eines Umkippens! Mähen Sie nicht an steilen Hängen. Seien Sie besonders vorsichtig wenn Sie sich beim Mähen rückwärts bewegen und den Rasenmäher auf sich selbst ziehen. Den Rasenmäher beim Einschalten des Motors nicht kippen. Halten Sie einen sicheren Abstand, wie es der Griffrahmen anzeigt. Schalten Sie den Motor nicht ein, bis sich Ihre Füße in einem sicheren Abstand zum Schneidmesser befinden. Seien Sie vorsichtig und greifen Sie nicht in das rotierende Schneidmesser. Schalten Sie den Rasenmäher aus, bevor Sie ihn kippen oder transportieren, z.B. von / zu Rasen oder über Pfade. Niemals über Kies fahren, während der Motor läuft. Es besteht die Gefahr, von Steinen getroffen zu werden! Bevor Sie den Rasenmäher anheben oder transportieren, schalten Sie den Motor aus bis das Schneidmesser zum Stillstand gekommen ist. Stellen Sie die Schnitthöhe nicht ein, bis der Motor ausgeschaltet ist und das Schneidmesser zum Stillstand gekommen ist. Öffnen Sie niemals die Entladeklappe, während der Motor läuft. Vor dem Entfernen des Grasfängers den Motor ausschalten und warten, bis das Schneidmesser zum Stillstand gekommen ist. Nach dem Entleeren des Grasfängers, diesen wieder sorgfältig befestigen und sicherstellen, dass der Grasfänger sicher am Rasenmäher befestigt ist. Wenn möglich, mähen Sie kein nasses Gras. Arbeiten Sie nicht mit dem Gartengerät in einer explosionsgefährdeten Umgebung, in der es brennbare Flüssigkeiten, Gase oderManual_FX-RM5170AGILE_Int24_rev1

Staub gibt. Wenn Sie die Arbeit unterbrechen, lassen Sie das Gerät niemals unbeaufsichtigt und bewahren Sie es an einem sicheren Ort auf.

Nach dem Einsatz Schalten Sie das Gerät aus und erst danach stellen Sie die Einheit an einen sicheren Ort. Lagern Sie das Gerät nicht in Reichweite von Kindern. Stellen Sie sicher, dass die Lüftungsschlitze im Gerät sauber sind. Halten Sie alle Muttern, Bolzen und Schrauben festangezogen, um sicherzustellen, dass der Rasenmäher in sicheren Arbeitszustand ist. Überprüfen Sie den Grasfänger häufig auf Verschleiß oder Beschädigungen. Benutzen Sie nur ein Schneidmesser, der für diesen Rasenmäher bestimmt ist. Bitte befolgen Sie die mitgelieferten Installationsanweisungen und entfernen Sie vorher den Akku (nur bei einem eS-Modell). Lassen Sie Reparaturen ausschließlich durch einen qualifizierten Techniker oder eine Servicestelle durchführen.Manual_FX-RM5170AGILE_Int24_rev1

3. Informationen und Warnhinweise

Hubraum des Motors : 170 cm³

Bitte nur Normalbenzin mit einer Oktanzahl von mindestens 95 tanken. Tankinhalt beträgt maximal 1,0l.

Verletzungsgefahr: halten Sie Ihre Hände und Füße fern!

Achtung: bitte lesen Sie die Bedienungsanleitung sorgfältig durch! Der Mäher wird ohne Öl ausgeliefert!

Schallleistungspegel des Mähers: 98dB

Hinweise zur Nutzung der Primerpumpe bei einem Kaltstart!Manual_FX-RM5170AGILE_Int24_rev1

Zum Stoppen des Motors lassen Sie den Gashebel los!Manual_FX-RM5170AGILE_Int24_rev1

Wichtige Hinweise zur Montage des Mähers Bevor Sie den Benzinrasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die gesamte Bedienungsanleitung und die darin enthaltenen Anweisungen sorgfältig durch. WICHTIGE INFORMATION: Der Rasenmäher wird OHNE KRAFTSTOFF UND ÖL im Motor geliefert. Ihr neuer Rasenmäher wurde in der Produktionsstätte getestet, d.h. es kann sich eine kleine Menge Restöl im Motor befinden, bzw. am Ölmessstab sichtbar sein! DEN RASENMÄHER AUS DER KARTONVERPACKUNG NEHMEN Nehmen Sie den Rasenmäher aus der Kartonverpackung und überprüfen Sie, dass keine losen Teile in der Verpackung verblieben sind. Montage oberer und unterer Holm Klappen Sie den Griff des Rasenmähers vorsichtig aus und achten Sie darauf, dass Sie dabei die Steuerkabel des Rasenmähers nicht einklemmen oder beschädigen. Öffnen Sie den Griff und schrauben Sie die Griffteile mit den vier Flügelmuttern, jeweils einer Unterlegscheibe und den Schrauben wie unten abgebildet fest. Setzen Sie den Seilzug des Starters auf der rechten Seite des Griffs ein und befestigen Sie diesen mit dem Kunststoffgriff (siehe folgende Bilder). Wenn Sie den Lenker in der Höhe verstellen möchten, können Sie die zwei Löcher "L" oder "H" in der linken und rechten Halterung wählen, um den Lenker mit Schrauben und Knöpfen zu befestigen. Das "H"-Loch ist die hohe Position des Lenkers, und das "L"-Loch ist die niedrige Position des Lenkers.Manual_FX-RM5170AGILE_Int24_rev1 14Manual_FX-RM5170AGILE_Int24_rev1 15Manual_FX-RM5170AGILE_Int24_rev1

Führen Sie das Motorantrieb- und Motorgeschwindigkeitskabel in das Loch des entsprechenden Hebels ein, siehe Abbildung unten. Der Pfeil zeigt an, wo das Kabel eingehackt werden sollte.

Montage des Bedienungspanels Nehmen Sie das Bedienungspanels aus dem Karton und befestigen sie es mit den zwei mitgelieferten Schrauben (siehe folgendes Bild). Bitte beachten Sie, dass einige Modelle den Wahlhebel auf der linken und einige auf der rechten Seite haben

Befestigen Sie zunächst den Griff des Fangkorbes mit den drei mitgelieferten Schrauben. Stecken Sie im Anschluss die Kunststoffränder des Korbes auf den Rahmen und befestigen Sie die Clips wie unten abgebildet. Der Grasfangkorb enthält eine praktische Füllstandsanzeige, die anzeigt, ob der Korb voll Gras ist und geleert werden muss (siehe folgendes Bild).

Heben Sie den hinteren Auswurfschutz an, entfernen Sie das Mulchkit und setzen Sie den Grasfangkorb ein (siehe folgendes Bild).

Mulchkit Mit Hilfe des mitgelieferten Mulchkits können Sie die hintere Auswurföffnung blockieren. Der Rasen wird nicht aufgefangen und wird durch die Rotation des Messers weiter zerkleinert!

Stützen / Keil zum Anheben und Halten der Heckklappe Nehmen Sie zwei Stützkeile aus ihrem Beutel und heben Sie den hinteren Auswurfschutz an. Installieren Sie die beiden Stützen, die den hinteren Auswurfschutz halten können, damit das Gras effizienter vom Deck entfernt werden kann.Manual_FX-RM5170AGILE_Int24_rev1

Seitlicher Auswurfschacht Für die Nutzung des Seitenauswurfs, heben Sie die Abdeckung an und hängen Sie den Seitenauswurfschacht ein (siehe Bild).

WICHTIGE HINWEISE: Nicht jedes Modell besitzt einen Seitenauswurf. Wenn Sie mulchen möchten, muss der Seitenauswurf vorher deinstalliert werden.Manual_FX-RM5170AGILE_Int24_rev1

5. Vor der ersten Nutzung

Öl einfüllen ACHTUNG: Der Mäher wird ohne Öl im Motor ausgeliefert. Alle Motoren werden vor dem Verpacken im Werk getestet. Das meiste Öl wird vor dem Versand entfernt; ein kleiner Teil des Öls verbleibt jedoch im Motor. Während des Transportes bewegt sich das Öl im Motorraum. Daher kann es sein, dass Sie am Ölmessstab eine ausreichende Menge an Öl angezeigt bekommen. Dieses ist aber nicht der Fall! Bitte füllen Sie daher so viel Öl nach, dass der Ölstand zwischen der oberen und der unteren Markierung am Messstab liegt (siehe Abbildung). Überfüllen Sie den Motor nicht mit Öl.

Einfülldeckel Ölmessstab (Bei der Messung des Öllevels, bitte den Ölmessstab nicht einschrauben) Maximale Füllhöhe Minimum FüllhöheManual_FX-RM5170AGILE_Int24_rev1

Der Motor wird ohne Benzin geliefert, tanken Sie vor dem Starten des Motors 1,0 Liter Benzin.

Entfernen Sie den Tankdeckel

Füllen Sie Kraftstoff bis zum unteren Rand der Füllstandsgrenze im Hals des Kraftstofftanks ein. Nicht überfüllen. Wischen Sie verschütteten Kraftstoff auf, bevor Sie den Motor starten.

Ziehen Sie den Tankdeckel fest. Benzin ist hochentzündlich, und Benzindämpfe können explodieren und zu schweren Verletzungen oder zum Tod führen. Gehen Sie beim Umgang mit Benzin äußerst vorsichtig vor. Bewahren Sie es außerhalb der Reichweite von Kindern auf. Tanken Sie in einem gut belüfteten Bereich bei abgestelltem Motor. Rauchen Sie nicht und lassen Sie keine Flammen oder Funken in dem Bereich zu, in dem der Motor betankt wird oder in dem Benzin gelagert wird. Vermeiden Sie wiederholten oder längeren Kontakt mit der Haut oder das Einatmen von Dämpfen. Ziehen Sie nach dem Tanken den Tankdeckel fest zu. Wenn Kraftstoff verschüttet wurde, stellen Sie sicher, dass der Bereich trocken ist, bevor Sie den Motor starten.

Schnitthöheneinstellung

Stellen Sie mit Hilfe des Hebels zur Schnitthöheneinstellung die gewünschte Höhe ein, auf welches das Gras geschnitten werden soll. Achtung: Es besteht erhebliche Verletzungsgefahr. Bitte führen Sie daher diesen Vorgang nur durch, wenn der Motor abgestellt ist und das Schneidmesser still steht.

Einstellung der Vorderräder:

1) Ziehen Sie das Schloss nach oben und drehen Sie es in die Position "CLOSE", die Richtung des Vorderrades kann

auch fixiert werden, so dass es nur nach vorne zeigt.

2) Ziehen Sie die Verriegelung nach oben und drehen Sie sie in die Position "OPEN", das Vorderrad ist schwenkbar,

was eine gute Manövrierfähigkeit beim Mähen um Blumenbeete, Bäume usw. ermöglicht.Manual_FX-RM5170AGILE_Int24_rev1

6. Arbeiten mit dem Mäher

Starten / Stoppen des Motors Drücken Sie bei einem Kaltstart zunächst die Primerpumpe bevor Sie den Gasgriff am oberen Holm anziehen.

Wichtiger Hinweis: nicht jedes Modell ist mit einer Primerpumpe ausgestattet. Zum Starten des Motors, ziehen Sie im Anschluss den Griff für das Motorkabel an den Griff es oberen Holms an.

Bringen Sie den Motorgeschwindigkeitshebel in die Position "CHOKE" Temperatur Drücken der Primerpumpe <0℃ 3x - 4x 0℃ - 10℃ 2x - 3x 10℃ - 20℃ 1x - 2x >20℃ 1xManual_FX-RM5170AGILE_Int24_rev1

Im Anschluss ziehen Sie vorsichtig am Griff des Starterkabels, bis Sie einen leichten Widerstand spüren. Nun ziehen sie mit Schwung am Starterseil um den Motor zu starten. Bei einem Kaltstart können sie 2-3 Versuche benötigen, bis der Motor läuft.

Um den Motor wieder zu stoppen, lassen Sie einfach den Griff mit dem Motorkabel los. Der Motor stoppt und das Messer dreht noch einige Runden bis es zum vollständigen Stillstand kommt.

Variable Geschwindigkeitseinstellung des Motors Um die beste Schnittqualität zu erzielen, mähen Sie immer mit dem Gashebel in der Position "FAST" (siehe folgende Zeichnung). Wenn sich das Messer mit der voreingestellten schnellen Geschwindigkeit dreht, erzeugt es eine starke Fächerwirkung, die das Gras anhebt und effizienter schneidet.

Um den Motor zu stoppen, ziehen Sie den Hebel nach hinten und lassen Sie im Anschluss den Motorantriebshebel los.

Allgemeine Hinweise zur Wartung: Alle Muttern, Bolzen und Schrauben müssen ordnungsgemäß angezogen sein, damit die Maschine in einem sicheren und betriebsfähigen Zustand ist. Regelmäßige Wartung ist die Grundvoraussetzung für die Sicherheit des Benutzers, den Erhalt des Betriebszustandes und der Leistungsfähigkeit des Rasenmähers. Lagern Sie eine Maschine mit Benzin im Tank niemals in einem Gebäude, wo die Dämpfe in die Nähe von offenem Feuer, Funken oder hohen Temperaturen kommen könnten. Lassen Sie den Motor abkühlen, bevor Sie ihn in einem geschlossenen Raum abstellen.

Um die Brandgefahr zu verringern, stellen Sie sicher, dass der Rasenmäher und insbesondere der Motor, der Auspufftopf und auch der Ort, an dem der Ersatzbrennstoff gelagert wird, frei von Gras, Laub oder übermäßigen Mengen an Schmiermitteln sind. Überprüfen Sie regelmäßig den Zustand der Fangkorbabdeckung und der Grasfangeinrichtung und tauschen Sie diese bei Beschädigung aus. Lassen Sie den Kraftstoff in einem gut belüfteten Bereich ab, wenn der Motor abgekühlt ist. Verwenden Sie beim Aus- und Einbau des Schneidmessers dicke Arbeitshandschuhe. ACHTUNG: Vor der Durchführung von Wartungs- oder Reparaturarbeiten den Motor abstellen und die Zündkerze abziehen. Überprüfen Sie den Rasenmäher regelmäßig und stellen Sie sicher, dass alle Grasablagerungen an der Unterseite des Chassis entfernt werden. Schmieren Sie die Achse des Fahrgestells und die Lager regelmäßig mit einem geeigneten Schmiermittel.Manual_FX-RM5170AGILE_Int24_rev1

Überprüfen Sie regelmäßig den Zustand der Klingen, da diese einen erheblichen Einfluss auf die Leistung des Rasenmähers haben. Die Klingen sollten immer scharf und ausgewuchtet sein. Überprüfen Sie in regelmäßigen Abständen, ob alle Schrauben und Muttern fest angezogen sind. Verschlissene oder falsch angezogene Schrauben und Muttern können zu schweren Schäden am Motor oder am Rahmen führen. Wenn das Messer stark gegen ein Hindernis stößt, halten Sie den Rasenmäher an und nehmen Sie Kontakt mit dem FUXTEC Kundendienst auf. Das Schneidmesser ist aus gepresstem Stahl gefertigt. Um ein optimales Mähergebnis zu erzielen, schärfen Sie das Messer regelmäßig, etwa alle 25 Betriebsstunden. Prüfen Sie, ob das Messer immer richtig ausgewuchtet ist. Stecken Sie dazu eine Stahlachse (mit einem Durchmesser von 2-3 mm) in das mittlere Loch. Wenn die Achse richtig ausgerichtet ist, bleibt sie in der horizontalen Position. Bleibt das Messer nicht in der waagerechten Position, wechseln Sie sie aus. Wenn Sie das Messer entfernen, schrauben Sie den Bolzen heraus und überprüfen Sie den Messerhalter. Wenn die Teile abgenutzt oder beschädigt sind, tauschen Sie sie aus. ACHTUNG: Verwenden Sie immer nur Originalersatzteile. Ersatzteile minderer Qualität können den Rasenmäher schwer beschädigen und ein Sicherheitsrisiko darstellen.

Wechseln des Schneidmessers Kippen Sie den Mäher nach rechts, so dass die Luftfilterseite nach oben zeigt. Dadurch wird verhindert, dass Kraftstoff ausläuft und der Mäher schwer anspringt. Untersuchen Sie die Klinge auf Schäden, Risse und übermäßigen Rost oder Korrosion. Eine stumpfe Klinge kann geschärft werden, aber eine Klinge, die übermäßig abgenutzt, verbogen, gerissen oder anderweitig beschädigt ist, muss ersetzt werden. Beim Einbau des Messers muss immer ein Drehmomentschlüssel verwendet werden. Prüfen Sie, ob die Schrauben der Klinge fest angezogen sind.

Wenn Sie die Klinge zum Schärfen oder Austauschen ausbauen, benötigen Sie für den Einbau einen Drehmomentschlüssel. Tragen Sie geeignete Arbeitshandschuhe, um Ihre Hände zu schützen.

Entfernen Sie die Schraube mit einem Steckschlüssel. Verwenden Sie einen Holzklotz, um zu verhindern, dass sich die Klinge beim Entfernen der Schraube dreht. Entfernen Sie dann die Klinge.

Montieren Sie die Klinge mit der Klingenschraube und den Spezialunterlegscheiben. Achten Sie darauf, die Spezialunterlegscheiben mit der konkaven Seite zur Klinge und mit der konvexen Seite zur Schraube hin einzubauen.

Ziehen Sie die Klingenschraube mit einem Drehmomentschlüssel an. Verwenden Sie einen Holzklotz, um zu verhindern, dass sich die Klinge beim Anziehen der Schraube dreht.Manual_FX-RM5170AGILE_Int24_rev1

Nutzen der Easy Clean Funktion An der linke Seite des Mähwerks finden Sie an einigen Modellen einen Wasseranschluss zum Waschen des Mähwerks. Wenn Sie die Wasseranschluss verwenden, muss die Maschine in der niedrigsten Höhenposition auf dem Rasen stehen. Dadurch wird sichergestellt, dass das Wasser während der Reinigung unter dem Mähwerk bleibt.

• Schließen Sie einen Schlauch an die Düse an.

• Drehen Sie das Wasser auf und starten Sie den Motor.

• Die Rotationen der Messer sorgen dafür, dass das Wasser die Unterseite des Mähwerks reinigt.

Wenn der Motor ohne Luftfilter oder mit einem beschädigten Luftfilter betrieben wird, kann Schmutz in den Motor gelangen, was zu einem schnellen Verschleiß des Motors führt.

• Drücken Sie die Laschen der Abdeckung nach unten und nehmen Sie die Abdeckung ab.

• Nehmen Sie den Filter aus der Luftfilterbasis.

• Überprüfen Sie den Filter und das Schaumstoffelement und ersetzen Sie es, wenn es beschädigt ist.

• Reinigen Sie den Filter, indem Sie ihn mehrmals auf eine harte Oberfläche klopfen, um Schmutz zu entfernen, oder blasen Sie Druckluft von innen durch den Luftfilter. Versuchen Sie niemals, den Schmutz abzubürsten; durch das Abbürsten wird der Schmutz in die Fasern gedrückt.

• Wischen Sie den Schmutz mit einem feuchten Lappen von der Innenseite des Luftfiltergehäuses und der Abdeckung ab. Achten Sie darauf, dass kein Schmutz in den Luftkanal gelangt, der zum Vergaser führt.

• Bringen Sie den Filter und die Abdeckung wieder an.

Zündkerze Um eine gute Leistung zu erzielen, muss die Zündkerze einen korrekten Zwischenraum haben und frei von Ablagerungen sein. Zur Wartung der Zündkerze gehen Sie wie folgt vor:

• Ziehen Sie den Zündkerzenstecker ab und entfernen Sie jeglichen Schmutz im Bereich der Zündkerze.

• Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.

Wichtig: Ein Zündkerzenschlüssel ist nicht im Lieferumfang enthalten

• Überprüfen Sie die Zündkerze. Tauschen Sie sie aus, wenn die Elektroden abgenutzt sind oder der Isolator Risse oder Sprünge aufweist.

• Messen Sie den Elektrodenabstand der Zündkerze mit einer geeigneten Lehre. Der Abstand sollte 0,028 ~ 0,031 Zoll (0,7 ~ 0,8 mm) betragen. Korrigieren Sie den Abstand ggf. durch vorsichtiges Biegen der Seitenelektrode mit einem geeigneten Werkzeug

• Setzen Sie die Zündkerze vorsichtig von Hand ein, um ein Überdrehen zu vermeiden.

• Setzen Sie den Zündkerzenstecker auf die Zündkerze. Achtung: Eine lose Zündkerze kann überhitzen und den Motor beschädigen. Ein zu festes Anziehen der Zündkerze kann das Gewinde im Zylinderkopf beschädigen. Justieren der Kabel Bevor die Maschine in Betrieb genommen wird, sollte die Seileinstellung immer überprüft werden. Die Kabel können überprüft werden, indem die Griffe vollständig betätigt werden und geprüft wird, ob das Kabel straff ist. Ist dies nicht der Fall, muss es angezogen werden. Lässt sich der Griff nicht leicht vollständig betätigen, sollte das Kabel gelockert werden. Nach der ersten Saison muss damit gerechnet werden, dass die Kabel für eine optimale Aktivierung angepasst werden müssen, da sich die Kabel bei der Benutzung dehnen können. Bei den folgenden Kabeln kann eine Nachjustierung erforderlich sein:

1. Kabel für den Antrieb

2. Kabel für die Motorbremse

3. Kabel für den Gaszug

8. Sicherheitshinweise

ALLGEMEINE SICHERHEITSHINWEISE

• Dieses Produkt ist ausschließlich zum Mähen bestimmt. Verwenden Sie es nicht für andere als die vorgesehenen Zwecke. Andernfalls besteht die Gefahr, dass es beschädigt wird oder zu Verletzungen führt.

• Lassen Sie niemals Kinder oder Personen, die nicht mit dem Inhalt dieser Bedienungsanleitung vertraut sind, mit dem Gerät arbeiten.

• Die Person, die den Rasenmäher bedient, ist für die Sicherheit der Personen im Arbeitsbereich verantwortlich.

• Betreiben Sie den Rasenmäher niemals in der Nähe von anderen Personen, Kindern oder frei laufenden Tieren.

• Bevor Sie mit dem Mähen beginnen, überprüfen Sie das Gelände, auf dem der Mäher eingesetzt werden soll, und entfernen Sie Steine, Drähte, Stöcke, Splitter, Knochen und andere Fremdkörper, die sich darin verfangen oder abgelenkt werden und zu Verletzungen führen könnten. GEBRAUCHSANWEISUNG

• Alle Muttern, Stifte und Bolzen müssen ordnungsgemäß angezogen sein, damit die Maschine in einwandfreiem und betriebsbereitem Zustand ist.

• Benutzen Sie den Rasenmäher niemals ohne die Schutzabdeckung.

• Verwenden Sie den Rasenmäher niemals mit losem Schneidmesser. Kontrollieren Sie immer, ob alle zugehörigen Schrauben fest angezogen sind.

• Abgestumpfte Messer sollten ausgetauscht werden.

• Bei der Arbeit mit dem Rasenmäher müssen sie auf einen sicheren Stand achten.

• Lagern Sie den Rasenmäher niemals in geschlossenen oder schlecht belüfteten Räumen, in denen sich Dämpfe ansammeln könnten. Die Abgase des Motors enthalten Kohlenmonoxid, das lebensgefährlich ist.

• Arbeiten Sie nur bei ausreichenden Lichtverhältnissen (im Dämmerlicht oder bei ausreichender künstlicher Beleuchtung).

• Setzen Sie den Rasenmäher nicht ein, wenn es regnet oder wenn das Gras nass ist.Manual_FX-RM5170AGILE_Int24_rev1

• Gehen Sie beim Mähen in erhöhtem Gelände (am Hang) besonders vorsichtig vor. Mähen Sie immer senkrecht zum Hang, parallel zur Kontur und nicht direkt bergauf/bergab.

• Lassen Sie den Rasenmäher auf keinen Fall unbeaufsichtigt laufen; wenn Sie den Rasenmäher laufen lassen, schalten Sie den Motor ab den Motor ab.

• Heben Sie niemals das Heck des Rasenmähers an, wenn Sie ihn abstellen, und halten Sie Ihre Gliedmaßen nicht in die Nähe des Mähdecks oder des Heckauswurfschachts, wenn der Motor läuft.

• Verändern Sie niemals die Drehzahleinstellung des Motors.

• Transportieren Sie den Rasenmäher niemals bei laufendem Motor.

• Stellen Sie den Motor ab und ziehen Sie den Zündstecker in folgenden Fällen ab: wenn Sie Arbeiten unter dem Mähwerk oder im Auswurfschacht durchführen. wenn Sie Wartungsarbeiten, Reparaturen oder Inspektionen an der Maschine durchführen. vor dem Tragen, Heben oder Transportieren des Rasenmähers. wenn Sie den Rasenmäher unbeaufsichtigt lassen oder wenn Sie die Schnitthöhe einstellen wollen. vor dem Entfernen und Entleeren des groben Auswurfkanals.

• Wenn ein Fremdkörper auftritt, stellen Sie den Motor ab und prüfen Sie gründlich, ob eine Beschädigung vorliegt. Im Falle einer Beschädigung bringen Sie den Rasenmäher zur Reparatur in ein spezialisiertes Servicezentrum. ACHTUNG: Das Mähgebläse dreht sich nach dem Ausschalten des Motors noch einige Sekunden lang weiter.

Wenn der Rasenmäher ungewöhnlich vibriert stellen Sie den Motor sofort ab. Um einen sicheren Betrieb zu gewährleisten, überprüfen Sie regelmäßig, ob die Bolzen, Schrauben und Muttern des Rasenmähers fest angezogen sind. ACHTUNG: KRAFTSTOFF IST EINE LEICHT ENTZÜNDLICHE FLÜSSIGKEIT.

• Bewahren Sie den Kraftstoff in einem geeigneten Behälter auf.

• Füllen Sie Kraftstoff nur an einem offenen und gut belüfteten Ort ein. Beim Umgang mit Kraftstoff nicht rauchen und kein Mobiltelefon benutzen.

• Füllen Sie Kraftstoff nur bei abgestelltem Motor ein. Öffnen Sie niemals den Kraftstofftank und füllen Sie keinen Kraftstoff ein, wenn der Motor heiß ist oder läuft.

• Wenn Kraftstoff verschüttet wurde, starten Sie den Motor nicht. Entfernen Sie den Rasenmäher von der Stelle, an der der Kraftstoff verschüttet wurde, und achten Sie darauf, eine mögliche Entzündung zu vermeiden. Setzen Sie die Arbeit erst fort, wenn der verschüttete Kraftstoff verdunstet ist und sich die Kraftstoffdämpfe verflüchtigt haben.

• Ziehen Sie nach dem Einfüllen des Kraftstoffs den Tankdeckel und den Deckel des Kraftstoffkanisters fest an.

ACHTUNG: Vor der Durchführung von Wartungs- oder Reparaturarbeiten den Motor abstellen und die Zündkerze abziehen.Manual_FX-RM5170AGILE_Int24_rev1

Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, sollten Sie es entsprechend den folgenden Anweisungen lagern. Dadurch wird die Lebensdauer der Maschine verlängert.

• Das gleiche Benzin darf nicht länger als einen Monat im Tank bleiben.

• Reinigen Sie den Mäher gründlich und lagern Sie ihn in einem trockenen Raum.

• Lagern Sie den Rasenmäher niemals mit Kraftstoff im Tank in einem Gebäude, in dem eine offene Flamme oder ein Funke entstehen kann.

• Um die Brandgefahr zu verringern, halten Sie den Motor, den Schalldämpfer, das Batteriefach und den Kraftstofflagerbereich frei von Gras, Laub oder übermäßigem Fett.

• Wenn der Kraftstofftank entleert werden muss, sollte dies im Freien geschehen.

• Achten Sie beim Einstellen der Maschine darauf, dass Sie sich nicht die Finger zwischen dem beweglichen Messer und den festen Teilen der Maschine einklemmen.

• Lassen Sie das Produkt vor der Lagerung mindestens 30 Minuten abkühlen.

HINWEIS Über Entsorgungsmöglichkeiten informieren Sie sich bitte bei Ihrer Kommune/Stadt, Recycling raw materials instead of waste disposal.

11. Technische Daten

Motor OHV, luftgekühlt, 4-Takt Nennleistung 2,9 kW Motordrehzahl 2800 U/pro Minute Hubraum 170 cm³ Starter Seilzug / eStart (nur bei eS-Modell)Manual_FX-RM5170AGILE_Int24_rev1

Tankvolumen 1,0l Öltankvolumen 0,5l Schnitthöhen 25mm-75mm Schnittbreite 508 mm Durchmesser Räder 18cm vorne / 23cm hinten Volumen Grasfangkorb 60l Schallleistungspegel 98dB Vibration 3,64 km/h Gewicht 37,5kgManual_FX-RM5170AGILE_Int24_rev1

12. EU Konformitätserklärung / Declaration of Conformity

Hersteller / Producer FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Germany Email: [e-mail] Web: www.fuxtec.de Bezeichnung / name Benzin Rasenmäher FX-RM5170PRO Petrol Lawnmower FX-RM5170PRO EG-Richtlinie / EC directive 2006 42 EC 2014/30/EU 200/14/EC geändert durch 2005/88/EC Anhang IV Angewandte Normen / applicable standards

EN ISO 14982:2009 Hiermit erklären wir, dass die oben genannte Maschine aufgrund Ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG-Richtlinie entsprechen. Jegliche Manipulation oder Veränderung der Maschine, die nicht ausdrücklich von uns im Voraus genehmigt wurde, macht dieses Dokument null und nichtig. Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung

Parando el motor Um den Motor zu stoppen, ziehen Sie den Hebel nach hinten und lassen Sie im Anschluss den Motorantriebshebel los.
