FXRM5170agile - Tondeuse à gazon Fuxtec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moteur 4 temps, cylindrée 173 cm³, puissance 2,6 kW
Largeur de coupe	51 cm
Hauteur de coupe	6 positions réglables de 25 à 75 mm
Capacité du bac de ramassage	60 litres
Poids	32 kg
Utilisation	Idéale pour les jardins de taille moyenne à grande
Maintenance	Vérification régulière de l'huile, nettoyage du filtre à air
Sécurité	Équipement conforme aux normes de sécurité, protection contre les surcharges
Informations générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - FXRM5170agile Fuxtec

Comment démarrer la tondeuse Fuxtec FXRM5170agile ?

Pour démarrer la tondeuse, assurez-vous que le réservoir est plein de carburant, que le levier de sécurité est en position de marche, puis tirez sur le cordon de démarrage. Si la tondeuse ne démarre pas, vérifiez l'huile et le filtre à air.

Que faire si la tondeuse ne coupe pas bien l'herbe ?

Vérifiez que les lames sont bien aiguisées et non endommagées. Assurez-vous également que la hauteur de coupe est réglée correctement et que l'herbe n'est pas trop haute.

Comment entretenir ma tondeuse Fuxtec FXRM5170agile ?

Pour un bon entretien, nettoyez la tondeuse après chaque utilisation, vérifiez et changez l'huile régulièrement, nettoyez ou remplacez le filtre à air et assurez-vous que les lames sont aiguisées.

Que faire si la tondeuse se bloque pendant l'utilisation ?

Arrêtez immédiatement la tondeuse, débranchez-la si elle est électrique, et vérifiez s'il y a des débris coincés dans les lames ou les roues. Retirez les obstructions avant de redémarrer la tondeuse.

Quel type d'huile dois-je utiliser pour la tondeuse ?

Utilisez une huile moteur 4 temps de type SAE 30 pour les températures chaudes ou SAE 10W-30 pour les températures plus fraîches. Consultez le manuel pour les spécifications précises.

Comment régler la hauteur de coupe de la tondeuse ?

La hauteur de coupe peut être réglée à l'aide des leviers de réglage situés près des roues. Ajustez-les selon la hauteur désirée en vous référant au tableau des hauteurs de coupe dans le manuel d'utilisation.

Combien de temps faut-il pour charger la batterie de la tondeuse ?

Le temps de charge de la batterie dépend du modèle exact de la batterie, mais en général, il faut environ 4 à 6 heures pour une charge complète.

Où puis-je trouver des pièces de rechange pour ma tondeuse Fuxtec FXRM5170agile ?

Les pièces de rechange peuvent être commandées directement sur le site Web de Fuxtec ou chez des revendeurs agréés. Veuillez avoir le numéro de modèle à portée de main.

Que faire si le cordon de démarrage est coincé ?

Si le cordon de démarrage est coincé, ne forcez pas. Vérifiez si quelque chose bloque le mécanisme, et si nécessaire, consultez le manuel pour des instructions sur la réparation.

Est-ce que la tondeuse est adaptée à tous les types de pelouses ?

La Fuxtec FXRM5170agile est conçue pour des pelouses de taille moyenne à grande. Pour des pelouses très inégales ou des terrains très accidentés, il peut être nécessaire d'adapter votre méthode de tonte.

MODE D'EMPLOI FXRM5170agile Fuxtec

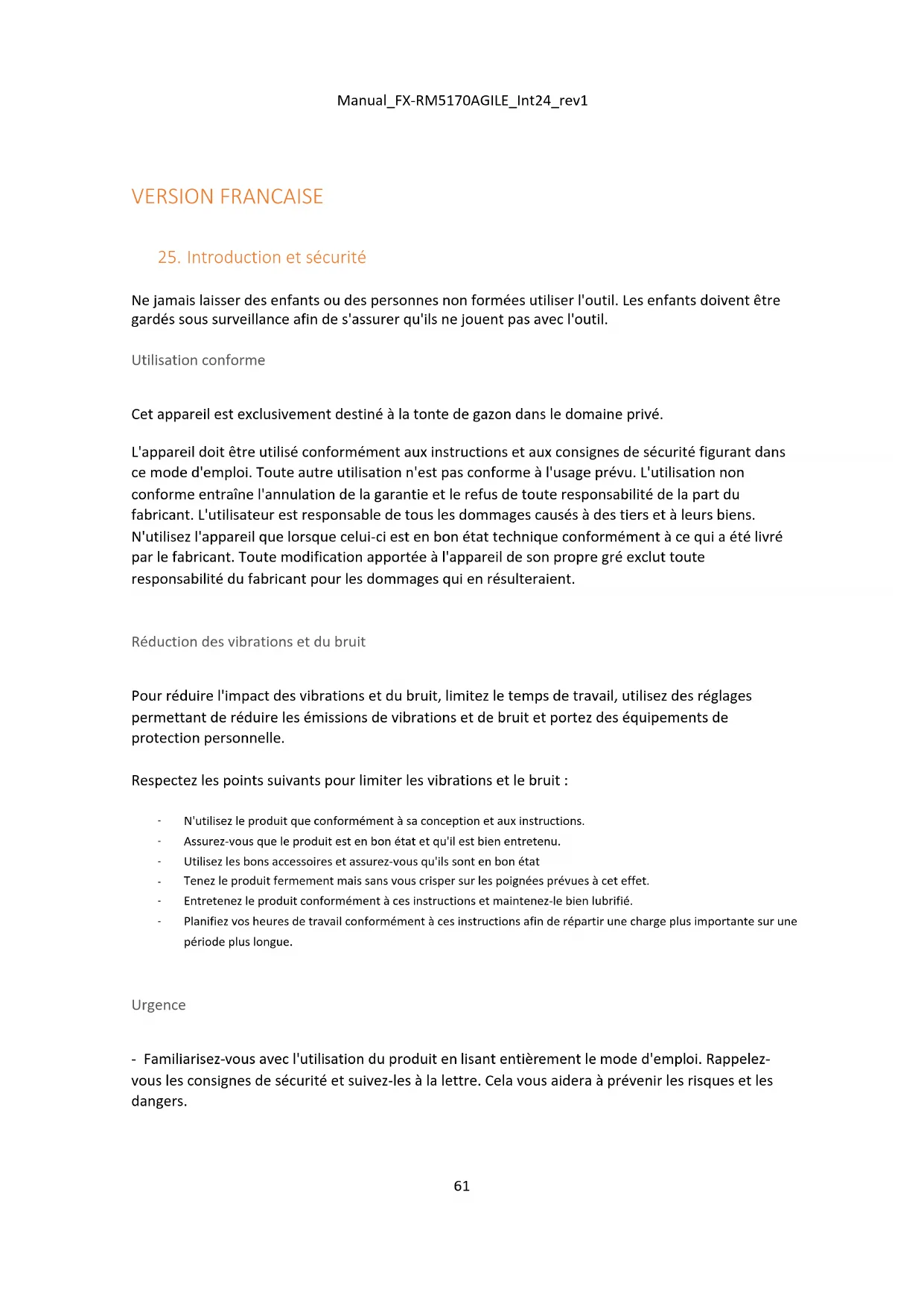

25. Introduction et sécurité

Ne jamais laisser des enfants ou des personnes non formées utiliser l'outil. Les enfants doivent être gardés sous surveillance afin de s'assurer qu'ils ne jouent pas avec l'outil. Utilisation conforme Cet appareil est exclusivement destiné à la tonte de gazon dans le domaine privé. L'appareil doit être utilisé conformément aux instructions et aux consignes de sécurité figurant dans ce mode d'emploi. Toute autre utilisation n'est pas conforme à l'usage prévu. L'utilisation non conforme entraîne l'annulation de la garantie et le refus de toute responsabilité de la part du fabricant. L'utilisateur est responsable de tous les dommages causés à des tiers et à leurs biens. N'utilisez l'appareil que lorsque celui-ci est en bon état technique conformément à ce qui a été livré par le fabricant. Toute modification apportée à l'appareil de son propre gré exclut toute responsabilité du fabricant pour les dommages qui en résulteraient.

Réduction des vibrations et du bruit Pour réduire l'impact des vibrations et du bruit, limitez le temps de travail, utilisez des réglages permettant de réduire les émissions de vibrations et de bruit et portez des équipements de protection personnelle. Respectez les points suivants pour limiter les vibrations et le bruit :

N'utilisez le produit que conformément à sa conception et aux instructions.

Assurez-vous que le produit est en bon état et qu'il est bien entretenu.

Utilisez les bons accessoires et assurez-vous qu'ils sont en bon état

Tenez le produit fermement mais sans vous crisper sur les poignées prévues à cet effet.

Entretenez le produit conformément à ces instructions et maintenez-le bien lubrifié.

Planifiez vos heures de travail conformément à ces instructions afin de répartir une charge plus importante sur une période plus longue.

Urgence - Familiarisez-vous avec l'utilisation du produit en lisant entièrement le mode d'emploi. Rappelez- vous les consignes de sécurité et suivez-les à la lettre. Cela vous aidera à prévenir les risques et les dangers.Manual_FX-RM5170AGILE_Int24_rev1

- Soyez toujours attentif lorsque vous utilisez le produit, afin de pouvoir identifier rapidement les dangers et y réagir. Une intervention rapide peut éviter des blessures graves et des dommages matériels.

Risques résiduels Même si vous utilisez cette tondeuse à gazon conformément aux instructions, des risques résiduels subsistent toujours. Les risques suivants peuvent survenir en fonction de la construction et du modèle de cette tondeuse à gazon :

• Blessures et dommages matériels causés par des pièces projetées.

• Dommages auditifs si vous ne portez pas de protections auditives appropriées ou si vous utilisez la tondeuse pendant une période prolongée.

• Dommages pour la santé résultant des vibrations main-bras si la tondeuse est utilisée pendant une période prolongée ou si elle n'est pas entretenue correctement.

26. Consignes de sécurité pour tondeuse

Consignes de sécurité générales - Pour votre sécurité et celle des autres, lisez ce mode d'emploi et les consignes de sécurité avant d'utiliser l'appareil. Veuillez conserver le mode d'emploi et les consignes de sécurité en lieu sûr pour pouvoir les utiliser ultérieurement et les gardez-les à portée de main à chaque utilisation. - Transmettez le mode d'emploi avec l'appareil en cas de changement de propriétaire. - Les personnes qui utilisent l'appareil ne doivent pas être sous l'influence de stupéfiants (par ex. alcool, drogues ou médicaments). - N'utilisez l'appareil que lorsque celui-ci est en bon état technique conformément à ce qui a été livré par le fabricant. Toute modification apportée à l'appareil de son propre gré exclut toute responsabilité du fabricant pour les dommages qui en résulteraient. - N'utilisez l'appareil qu'à la lumière du jour ou sous un bon éclairage artificiel. - N'utilisez l'appareil que par temps sec. Tenez-le à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans l'appareil augmente le risque de choc électrique. - Dans les cas suivants éteignez l'appareil et retirez la batterie : ⬧ Lorsque l’appareil est laissé sans surveillanceManual_FX-RM5170AGILE_Int24_rev1

⬧ Avant de vérifier, de nettoyer ou d'effectuer toute autre opération sur l'appareil. ⬧ Si l'appareil se met à vibrer de manière excessive. Avant l’utilisation - Avant de commencer à travailler, familiarisez-vous avec l'appareil et ses fonctions ainsi qu'avec ses commandes. - Avant la mise en service ou après l’avoir fait tomber, vérifiez que l'appareil ne présente aucun signe d'usure ou de détérioration. - N'utilisez pas un appareil dont l'interrupteur est défectueux et ne peut plus être allumé ou éteint. - Vérifier que tous les écrous, boulons et vis sont bien serrés afin de s'assurer que l'appareil puisse être utilisé en toute sécurité. - N'utilisez jamais un appareil dont certaines pièces sont endommagées ou manquantes. Faites-les réparer ou, le cas échéant, remplacer par un spécialiste ou dans un atelier. - Lorsque vous travaillez avec l'appareil, portez toujours un équipement de protection individuelle approprié (lunettes de protection, protections auditives, gants de travail permettant une bonne prise en main, etc.) Le port d'un équipement de protection individuelle réduit le risque de blessures.

Lors de l’utilisation N’allumer pas l'appareil lorsque des personnes (en particulier des enfants) ou des animaux se trouvent à proximité immédiate. Assurez-vous que les enfants ne jouent pas avec l'appareil. Interrompez le travail si vous remarquez que des personnes (en particulier des enfants) ou des animaux domestiques se trouvent à proximité. Travailler sur des pentes raides peut être dangereux. Assurez-vous d'avoir une bonne stabilité et tondre lentement. Tondez toujours perpendiculairement à la pente et non de haut en bas. Soyez particulièrement prudent lorsque vous changez de direction. Il y a un risque de renversement ! Ne tondez pas sur des pentes raides. Soyez particulièrement prudent lorsque vous reculez en tondant et que vous tirez la tondeuse sur elle-même. Ne pencher pas la tondeuse à gazon lorsque vous mettez le moteur en marche. Maintenez une distance de sécurité, comme indiqué sur la poignée. Ne mettez pas le moteur en marche tant que vos pieds ne sont pas à une distance sûre de la lame de coupe. Soyez prudent et ne mettez pas les mains dans la lame de coupe en rotation. Éteignez la tondeuse avant de la basculer ou de la transporter, par exemple de / vers une pelouse ou sur des sentiers. Ne roulez jamais sur du gravier lorsque le moteur tourne. Vous risquez d'être heurté par des pierres ! Avant de soulever ou de transporter la tondeuse, coupez le moteur jusqu'à ce que la lame de coupe soit à l'arrêt. Ne réglez pas la hauteur de coupe tant que le moteur n'est pas coupé et que la lame de coupe ne s'est pas arrêtée. N'ouvrez jamais le bac de déchargement lorsque le moteur tourne. Avant de retirer le bac à herbe, coupez le moteur et attendez que la lame de coupe se soit arrêtée. Après avoir vidé le bac à herbe, remettez-le soigneusement en place et assurez-vous que le bac à herbe est bien fixé à la tondeuse. Si possible, ne tondez pas l'herbe mouillée. Ne travaillez pas avec l'outil de jardinage dans un environnement explosif où il y a des liquides, des gaz ou des poussières inflammables. Si vous interrompez le travail, ne laissez jamais l'appareil sans surveillance et rangez-le dans un endroit sûr.Manual_FX-RM5170AGILE_Int24_rev1

Après l'utilisation Éteignez l'appareil et ensuite seulement, placez la tondeuse dans un endroit sûr. Ne rangez pas l’outil à la portée des enfants. Assurez-vous que les fentes d'aération de l'appareil sont propres. Maintenez tous les écrous, boulons et vis bien serrés pour vous assurer que la tondeuse est en état de fonctionner en toute sécurité. Vérifiez fréquemment que le bac à herbe n'est pas usé ou endommagé. N'utilisez qu'une lame de coupe conçue pour cette tondeuse. Veuillez suivre les instructions d'installation fournies et retirer la batterie au préalable. Faites effectuer les réparations uniquement par un technicien qualifié ou un centre de service.Manual_FX-RM5170AGILE_Int24_rev1

27. Informations et avertissements

Cylindrée du moteur : 170 cm³

Veuillez ne faire le plein qu'avec de l'essence normale ayant un indice d'octane d'au moins 98. La capacité du réservoir est de 1,0 l maximum.

Risque de blessure : tenez vos mains et vos pieds à l'écart !

Attention : veuillez lire attentivement le mode d’emploi ! La tondeuse est livrée sans huile.

Niveau de puissance sonore de la tondeuse: 98dB

Remarques sur l'utilisation de la pompe à amorçage lors d'un démarrage à froid !Manual_FX-RM5170AGILE_Int24_rev1

Pour arrêter le moteur, relâchez la gâchette d'accélération !Manual_FX-RM5170AGILE_Int24_rev1

Remarques importantes sur l’assemblage de la tondeuse Avant d'assembler et d'utiliser la tondeuse à essence, veuillez d'abord lire attentivement l'ensemble du manuel d'utilisation et les instructions qu'il contient. INFORMATION IMPORTANTE : La tondeuse à gazon est livrée SANS CARBURANT ET HUILE dans le moteur. Votre nouvelle tondeuse a été testée dans l'usine de production, ce qui signifie qu'il peut y avoir une petite quantité d'huile résiduelle dans le moteur ou visible sur la jauge d'huile ! SORTIR LA TONDEUSE DE SON EMBALLAGE EN CARTON Retirez la tondeuse de son emballage en carton et vérifiez qu'aucune pièce détachée n'est restée dans l'emballage. Montez ensuite les roues comme illustré :Manual_FX-RM5170AGILE_Int24_rev1

Montage du poignée supérieur et inférieur Dépliez délicatement le manche de la tondeuse en veillant à ne pas coincer ou endommager les câbles de commande de la tondeuse. Ouvrez la poignée et fixez les différentes parties de la poignée à l'aide de quatre écrous à oreilles, de rondelles de vis comme illustré ci-dessous. Insérez le câble du démarreur sur le côté droit de la poignée et fixez-le à la poignée en plastique (voir l’image suivantes). Si vous souhaitez régler la hauteur du guidon, vous pouvez choisir les deux trous « L » ou « H » dans les supports gauche et droit pour fixer le guidon avec des vis et des boutons. Le trou « H » est la position haute du guidon et le trou « L » est la position basse du guidon.Manual_FX-RM5170AGILE_Int24_rev1

Insérez le câble d'entraînement du moteur et de vitesse du moteur dans le trou du levier correspondant, comme indiqué ci-dessous. La flèche indique où le câble doit être accroché.

Montage du panneau de commande Retirez le panneau de commande du carton et fixez-le avec les deux vis fournies (voir l'image suivante). Veuillez noter que certains modèles ont le levier sélecteur à gauche et d'autres à droite.

Câble de vitesse du moteur Câble d'entraînement du moteurManual_FX-RM5170AGILE_Int24_rev1

Montage du bac de ramassage Fixez d'abord la poignée du bac à herbe avec les trois vis fournies. Placez les bords en plastique du bac sur le cadre et fixez les clips comme illustré ci-dessous. Le bac de ramassage contient un indicateur de remplissage qui indique si le bac est plein d'herbe et doit être vidé (voir l'image suivante).

Soulevez la protection d'éjection arrière, retirez le kit de mulching et insérez le bac de ramassage (voir image suivante).

Poignée du bac de ramassage TrappeManual_FX-RM5170AGILE_Int24_rev1

Kit de Mulching Vous pouvez bloquer l'ouverture d'éjection arrière à l'aide du kit mulching inclus. L'herbe n'est pas attrapée et est encore déchiquetée par la rotation de la lame !

Cale pour soulever et maintenir la trappe arrière Sortez deux cales de support de leur sac et soulevez la protection d'éjection arrière. Installez les deux supports pouvant maintenir la protection d'éjection arrière afin que l'herbe puisse être retirée du plateau plus efficacement.Manual_FX-RM5170AGILE_Int24_rev1

Bac d'éjection latéral Pour utiliser le bac d'éjection latérale, soulevez le couvercle et accrochez le bac d'éjection latérale (voir image).

REMARQUES IMPORTANTES : Tous les modèles ne sont pas équipés d'une éjection latérale. Si vous souhaitez faire du mulching, l'éjection latérale doit être désinstallée au préalable.

29. Avant la première utilisation

Remplir l’huile ATTENTION : La tondeuse est livrée sans huile dans le moteur. Tous les moteurs sont testés en usine avant d'être emballés. La plupart de l'huile est retirée avant l'expédition ; toutefois, une petite partie de l'huile reste dans le moteur. Pendant le transport, l'huile se déplace dans le compartiment moteur. Il se peut donc que la jauge d'huile indique une quantité d'huile suffisante. Mais ce n'est pas le cas ! Veuillez donc ajouter de l'huile de manière à ce que le niveau d'huile se situe entre le repère supérieur et le repère inférieur de la jauge (voir illustration). Ne remplissez pas trop le moteur d'huile.Manual_FX-RM5170AGILE_Int24_rev1

Bouchon / Jauge d'huile (Lors de la mesure du niveau d'huile, veuillez ne pas visser la jauge d'huile) Hauteur de remplissage maximale Hauteur de remplissage minimaleManual_FX-RM5170AGILE_Int24_rev1

Carburant recommandé Pour garantir des performances optimales et prolonger la durée de vie de votre appareil, utilisez exclusivement de l’essence sans plomb SP98. Le moteur est livré sans essence, faites le plein de 1,0 litre d'essence avant de démarrer le moteur.

Retirez le bouchon du réservoir de carburant.

Remplissez de carburant jusqu'au bord inférieur de la limite de remplissage dans le goulot du réservoir de carburant. Ne remplissez pas trop. Essuyez tout déversement de carburant avant de démarrer le moteur.

Serrez le bouchon du réservoir. L'essence est extrêmement inflammable et les vapeurs d'essence peuvent exploser et entraîner des blessures graves ou la mort. Soyez extrêmement prudent lorsque vous manipulez de l'essence. Conservez-la hors de portée des enfants. Faites le plein dans une zone bien ventilée, moteur arrêté. Ne fumez pas et ne laissez pas de flammes ou d'étincelles se produire dans la zone où le moteur est ravitaillé en carburant ou où l'essence est stockée. Évitez tout contact répété ou prolongé avec la peau ou l'inhalation de vapeurs. Après avoir fait le plein, serrez bien le bouchon du réservoir. Si du carburant a été renversé, assurez- vous que la zone est sèche avant de démarrer le moteur.

Hauteur de remplissage maximale Bouchon du réservoirManual_FX-RM5170AGILE_Int24_rev1

Réglage de la hauteur de coupe

Réglez la hauteur à laquelle l'herbe doit être coupée à l'aide du levier de réglage de la hauteur de coupe. Attention : il existe un risque important de blessure. N'effectuez donc cette opération que lorsque le moteur est coupé et que la lame de coupe est à l'arrêt.

Réglage de la roue avant :

1) Tirez le verrou vers le haut et tournez-le en position « CLOSE », la direction de la roue avant peut

également être fixée de manière à ce qu'elle soit uniquement tournée vers l'avant.

2) Tirez le verrou vers le haut et tournez-le en position "OPEN", la roue avant est pivotante,

permettant une bonne maniabilité lors de la tonte autour des parterres de fleurs, des arbres, etc.Manual_FX-RM5170AGILE_Int24_rev1

30. Travailler avec la tondeuse

Allumer / Eteindre le moteur Lors d'un démarrage à froid, appuyez d'abord sur la pompe d'amorçage avant d’actionner la poignée de démarrage.

Remarque importante : tous les modèles ne sont pas équipés d'une pompe à amorce. Pour démarrer le moteur, tirer ensuite la poignée du câble moteur sur le manche Si votre modèle est équipé d'une commande de transmission des roues arrière, ne serez pas le manche activant les roues lors du démarrage, sinon les roues arrière se mettront immédiatement en mouvement.

Ensuite, tirez doucement sur la poignée du câble de démarrage jusqu'à ce que vous sentiez une légère résistance. Tirez alors sur la corde de démarrage pour faire démarrer le moteur. Pour un démarrage à froid, il vous faudra peut-être 2 à 3 essais avant que le moteur ne tourne.

Pour arrêter à nouveau le moteur, il suffit de relâcher la poignée avec le câble du moteur. Le moteur s'arrête et la lame fait encore quelques tours avant de s'arrêter complètement.

Réglage variable de la vitesse du moteur Pour obtenir la meilleure qualité de coupe, tondez toujours avec l'accélérateur en position «FAST » (voir dessin ci-dessous). Lorsque la lame tourne à la vitesse rapide prédéfinie, elle crée un puissant effet de ventilation qui soulève l'herbe et coupe plus efficacement.

Poignée du câble de démarrage Placer le levier de régime moteur sur la position "CHOKE"Manual_FX-RM5170AGILE_Int24_rev1

Arrêter le moteur Pour arrêter le moteur, tirez le levier vers l'arrière, puis relâchez le levier d'entraînement du moteur.

Consignes générales d'entretien : Tous les écrous, boulons et vis doivent être correctement serrés pour que la machine soit en état de fonctionnement et de sécurité. Un entretien régulier est indispensable pour assurer la sécurité de l'utilisateur, maintenir l'état de fonctionnement et les performances de la tondeuse. Ne stockez jamais une machine avec de l'essence dans le réservoir dans un bâtiment où les vapeurs pourraient être à proximité d'une flamme nue, d'étincelles ou de températures élevées. Laissez le moteur refroidir avant de le ranger dans un endroit fermé.Manual_FX-RM5170AGILE_Int24_rev1

Pour réduire le risque d'incendie, assurez-vous que la tondeuse, et en particulier le moteur, le pot d'échappement et également l'endroit où le combustible de remplacement est stocké, sont exempts d'herbe, de feuilles ou de quantités excessives de lubrifiant. Vérifiez régulièrement l'état du couvercle du bac de ramassage et du dispositif de ramassage d'herbe et remplacez-les s'ils sont endommagés. Vidangez le carburant dans une zone bien ventilée lorsque le moteur a refroidi. Utilisez des gants de travail épais lors du démontage et du montage de la lame de coupe. ATTENTION : Avant d'effectuer des travaux d'entretien ou de réparation, coupez le moteur et retirez la bougie. Inspectez régulièrement la tondeuse et assurez-vous que tous les dépôts d'herbe sur le dessous du châssis ont été enlevés. Lubrifiez régulièrement l'axe du châssis et les roulements avec un lubrifiant approprié. Vérifiez régulièrement l'état des lames, car elles ont une influence considérable sur les performances de la tondeuse. Les lames doivent toujours être affûtées et équilibrées. Vérifiez à intervalles réguliers que tous les boulons et écrous sont bien serrés. Des vis et écrous usés ou mal serrés peuvent entraîner de graves dommages au moteur ou au châssis. Si la lame heurte fortement un obstacle, arrêtez la tondeuse et contactez le service après-vente FUXTEC. La lame de coupe est fabriquée en acier embouti. Pour obtenir un résultat de tonte optimal, affûtez régulièrement la lame, environ toutes les 25 heures de fonctionnement. Vérifiez que la lame est toujours correctement équilibrée. Pour ce faire, insérez un axe en acier (d'un diamètre de 2-3 mm) dans le trou central. Si l'axe est correctement aligné, il reste en position horizontale. Si le couteau ne reste pas en position horizontale, remplacez-le. Lorsque vous retirez la lame, dévissez l'axe et vérifiez le porte-couteau. Si les pièces sont usées ou endommagées, remplacez-les. ATTENTION : Utilisez toujours des pièces de rechange d'origine. Les pièces de rechange de mauvaise qualité peuvent endommager gravement la tondeuse et constituer un risque pour la sécurité. Changer la lame Inclinez la tondeuse vers la droite de manière à ce que le côté du filtre à air soit dirigé vers le haut. Cela permet d'éviter les fuites de carburant et les démarrages difficiles de la tondeuse. Examinez la lame pour voir si elle est endommagée, fissurée ou si elle présente un excès de rouille ou de corrosion. Une lame émoussée peut être affûtée, mais une lame excessivement usée, tordue, fissurée ou endommagée d'une autre manière doit être remplacée. Une clé dynamométrique doit toujours être utilisée lors de l'installation de la lame. Vérifier que les vis de la lame sont bien serrées. Si vous démontez la lame pour l'affûter ou la remplacer, vous aurez besoin d'une clé dynamométrique pour l'installer. Portez des gants de travail appropriés pour protéger vos mains.

Retirez la vis à l'aide d'une clé à douille. Utilisez un bloc de bois pour éviter que la lame ne tourne lorsque vous retirez la vis. Retirez ensuite la lame.

Remontez la lame avec la vis de la lame et les rondelles spéciales. Veillez à installer les rondelles spéciales avec leManual_FX-RM5170AGILE_Int24_rev1

côté concave vers la lame et le côté convexe vers la vis.

Serrez la vis de la lame à l'aide d'une clé dynamométrique. Utilisez une cale en bois pour éviter que la lame ne tourne lors du serrage de la vis.

Utiliser la fonction Easy Clean Sur le côté gauche de l'unité de tonte, vous trouverez sur certains modèles une prise d'eau pour le lavage de l'unité de tonte. Lorsque vous utilisez la prise d'eau, la machine doit être placée à la hauteur la plus basse possible sur la pelouse. Cela permet de s'assurer que l'eau reste sous le plateau de coupe pendant le nettoyage.

• Raccordez un tuyau à la buse.

• Ouvrez l'eau et démarrez le moteur.

• Les rotations des lames permettent à l'eau de nettoyer le dessous de l'unité de tonte.

Filtre Si le moteur est utilisé sans filtre à air ou avec un filtre à air endommagé, des saletés peuvent pénétrer dans le moteur, ce qui entraîne une usure rapide du moteur.

• Poussez les languettes du couvercle vers le bas et retirez le couvercle.

• Retirez le filtre de la base du filtre à air.

• Examinez le filtre et l'élément en mousse et remplacez-les s'ils sont endommagés.

• Nettoyez le filtre en le tapant plusieurs fois sur une surface dure pour enlever la saleté ou en soufflant de l'air comprimé de l'intérieur à travers le filtre à air. N'essayez jamais de brosser la saleté ; le brossage fait pénétrer la saleté dans les fibres.

• Essuyez la saleté de l'intérieur du boîtier du filtre à air et du couvercle à l'aide d'un chiffon humide. Veillez à ce qu'aucune saleté ne pénètre dans le conduit d'air qui mène au carburateur.

• Remettez le filtre et le couvercle en place.

Insert en mousse Fentes pour ouverture Couvercle du filtre à air Boitier du filtre à air Ecrous de fixationManual_FX-RM5170AGILE_Int24_rev1

Bougie d‘allumage Pour obtenir de bonnes performances, la bougie d'allumage doit avoir un espacement correct et être exempte de dépôts. Pour entretenir la bougie d'allumage, procédez comme suit :

• Débranchez le cache de la bougie d'allumage et enlevez toutes les saletés qui se trouvent dans la zone de la bougie.

• Retirez la bougie d'allumage à l'aide d'une clé à bougie..

Important : une clé à bougie n'est pas fournie.

• Vérifiez la bougie d'allumage. Remplacez-la si les électrodes sont usées ou si l'isolant est fissuré ou craquelé.

• Mesurez l'écartement des électrodes de la bougie d'allumage à l'aide d'une jauge appropriée. L'écartement doit être de 0,028 ~ 0,031 pouce (0,7 ~ 0,8 mm). Si nécessaire, corrigez l'écartement en pliant délicatement l'électrode latérale à l'aide d'un outil approprié.

Bougie d’allumage Cache de la bougie d’allumage Clé à bougieManual_FX-RM5170AGILE_Int24_rev1

• Insérez la bougie d'allumage à la main avec précaution afin d'éviter de la serrer trop fort.

• Placez la cosse de la bougie d'allumage sur la bougie. Attention : une bougie d'allumage desserrée peut surchauffer et endommager le moteur. Un serrage excessif de la bougie d'allumage peut endommager le filetage de la culasse.

Ajustement des câbles Avant de mettre la machine en service, il faut toujours vérifier le réglage des câbles. Les câbles peuvent être contrôlés en actionnant complètement les poignées et en vérifiant si le câble est tendu. Si ce n'est pas le cas, il faut le serrer. S'il n'est pas facile d'actionner complètement la poignée, le câble doit être desserré. Après la première saison, il faut s'attendre à ce que les câbles doivent être ajustés pour une activation optimale, car les câbles peuvent s'étirer pendant l'utilisation. Un réajustement peut être nécessaire pour les câbles suivants :

1. câble pour l'entraînement

2. câble pour le frein moteur

3. câble pour le câble d'accélérateur

32. Consignes de sécurité

• Ce produit est exclusivement destiné à la tonte. Ne l'utilisez pas à d'autres fins que celles pour lesquelles il a été conçu. Dans le cas contraire, il risque d'être endommagé ou de provoquer des blessures.

• Ne laissez jamais des enfants ou des personnes qui ne sont pas familiarisées avec le contenu de ce manuel utiliser l'appareil.

• La personne qui utilise la tondeuse est responsable de la sécurité des personnes se trouvant dans la zone de travail.

• N'utilisez jamais la tondeuse à proximité d'autres personnes, d'enfants ou d'animaux en liberté.

• Avant de commencer à tondre, inspectez le terrain sur lequel la tondeuse doit être utilisée et retirez les pierres, fils, bâtons, échardes, os et autres corps étrangers qui pourraient s'y coincer ou être déviés et provoquer des blessures. MODE D'EMPLOI

• Tous les écrous, goupilles et boulons doivent être correctement serrés pour que la machine soit en bon état et prête à l'emploi.

• N'utilisez jamais la tondeuse sans le capot de protection.

• N'utilisez jamais la tondeuse avec la lame de coupe détachée. Vérifiez toujours que toutes les vis correspondantes sont bien serrées.

• Les lames émoussées doivent être remplacées.

• Lorsque vous travaillez avec la tondeuse à gazon, veillez à ce qu'elle soit bien stable.

• Ne rangez jamais la tondeuse dans un endroit fermé ou mal ventilé où des vapeurs pourraient s'accumuler. Les gaz d'échappement du moteur contiennent du monoxyde de carbone, qui peut être mortel.

• Ne travaillez que dans des conditions de luminosité suffisantes (à la tombée de la nuit ou avec un éclairage artificiel suffisant).

• N'utilisez pas la tondeuse lorsqu'il pleut ou lorsque l'herbe est mouillée.

• Soyez particulièrement prudent lorsque vous tondez sur un terrain surélevé (en pente). Tondez toujours perpendiculairement à la pente, parallèlement au contour et non directement en amont/en aval.

• Ne laissez en aucun cas la tondeuse fonctionner sans surveillance ; si vous laissez la tondeuse fonctionner, coupez le moteur.

• Ne soulevez jamais l'arrière de la tondeuse lorsque vous l'arrêtez et ne placez pas vos membres à proximité du plateau de coupe ou de la goulotte d'éjection arrière lorsque le moteur tourne.

• Ne modifiez jamais le réglage de la vitesse du moteur.

• Ne transportez jamais la tondeuse lorsque le moteur est en marche.Manual_FX-RM5170AGILE_Int24_rev1

• Arrêtez le moteur et retirez la fiche de contact dans les cas suivants :

lorsque vous effectuez des travaux sous le plateau de coupe ou dans la goulotte d'éjection.

lorsque vous effectuez des travaux d'entretien, des réparations ou des inspections sur la machine.

avant de porter, de soulever ou de transporter la tondeuse.

lorsque vous laissez la tondeuse sans surveillance ou lorsque vous voulez régler la hauteur de coupe

avant d'enlever et de vider le canal d'éjection.

• En cas de présence d'un corps étranger, arrêtez le moteur et vérifiez minutieusement s'il n'y a pas de dommage. En cas d'endommagement, apportez la tondeuse à un centre de service spécialisé pour la faire réparer. ATTENTION : La tondeuse continue à tourner pendant quelques secondes après l'arrêt du moteur.

Si la tondeuse vibre de manière anormale, arrêtez immédiatement le moteur. Pour garantir un fonctionnement sûr, vérifiez régulièrement que les boulons, vis et écrous de la tondeuse sont bien serrés. ATTENTION : LE CARBURANT EST UN LIQUIDE FACILEMENT INFLAMMABLE.

• Conservez le carburant dans un récipient approprié.

• Ne remplissez le carburant que dans un endroit ouvert et bien ventilé. Ne fumez pas et n'utilisez pas de téléphone portable lorsque vous manipulez du carburant.

• Ne remplissez le réservoir de carburant que lorsque le moteur est arrêté. N'ouvrez jamais le réservoir de carburant et n'ajoutez pas de carburant lorsque le moteur est chaud ou en marche.

• Si du carburant a été renversé, ne démarrez pas le moteur. Retirez la tondeuse de l'endroit où le carburant a été renversé et veillez à éviter une éventuelle inflammation. Ne reprenez pas le travail tant que le carburant renversé ne s'est pas évaporé et que les vapeurs de carburant ne se sont pas dissipées.

• Après avoir versé le carburant, serrez bien le bouchon du réservoir et le couvercle du bidon de carburant.

ATTENTION : Avant d'effectuer des travaux d'entretien ou de réparation, arrêtez le moteur et retirez la bougie d'allumageManual_FX-RM5170AGILE_Int24_rev1

Si vous n'utilisez pas l'appareil pendant une période prolongée, vous devez le stocker conformément aux instructions suivantes. Cela permet de prolonger la durée de vie de la machine.

• La même essence ne doit pas rester plus d'un mois dans le réservoir.

• Nettoyez soigneusement la tondeuse et stockez-la dans un endroit sec.

• Ne stockez jamais la tondeuse avec du carburant dans le réservoir dans un bâtiment où une flamme nue ou une étincelle peut se produire.

• Pour réduire le risque d'incendie, maintenez le moteur, le silencieux, le compartiment de la batterie et la zone de stockage du carburant exempts d'herbe, de feuilles ou de graisse excessive.

• Si le réservoir de carburant doit être vidé, faites-le à l'extérieur.

• Lors du réglage de la machine, veillez à ne pas vous coincer les doigts entre la lame mobile et les parties fixes de la machine.

• Laissez refroidir le produit pendant au moins 30 minutes avant de le stocker.

34. Elimination des déchets

Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables. Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.Manual_FX-RM5170AGILE_Int24_rev1

35. Données techniques

Moteur OHV, refroidissement par air, 4 temps Puissance nominale 2,9 kW Régime du moteur 2800 U/pro Minute Cylindrée 170 cm³ Démarreur Câble de traction / eStart (que sur les modèles eS) Volume du réservoir 1,0l Volume du réservoir d'huile 0,5l Hauteurs de coupe 25mm-75mm Largeur de coupe 508 mm Diamètre des roues 18cm Avant / 23cm arrière Volume du bac de ramassage 60l Niveau de puissance sonore 98dB Vibration 3,64 km/h Poids 37,5kgManual_FX-RM5170AGILE_Int24_rev1

36. UE Déclaration de conformité

EN ISO 14982:2009 Nous déclarons par la présente que la machine susmentionnée, de par sa conception et de la version mise en circulation, est conforme aux exigences fondamentales en matière de sécurité et de santé de la directive CE mentionnée. Toute manipulation ou modification de la machine qui n'a pas été expressément autorisée par nous au préalable rend ce document nul et non avenu. Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Conservation des documents techniques : FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Direction
