MANUAL DE UTILIZADOR FXRM5170agile Fuxtec

62. Instruções de segurança para cortadores de relva ............................................................. 144

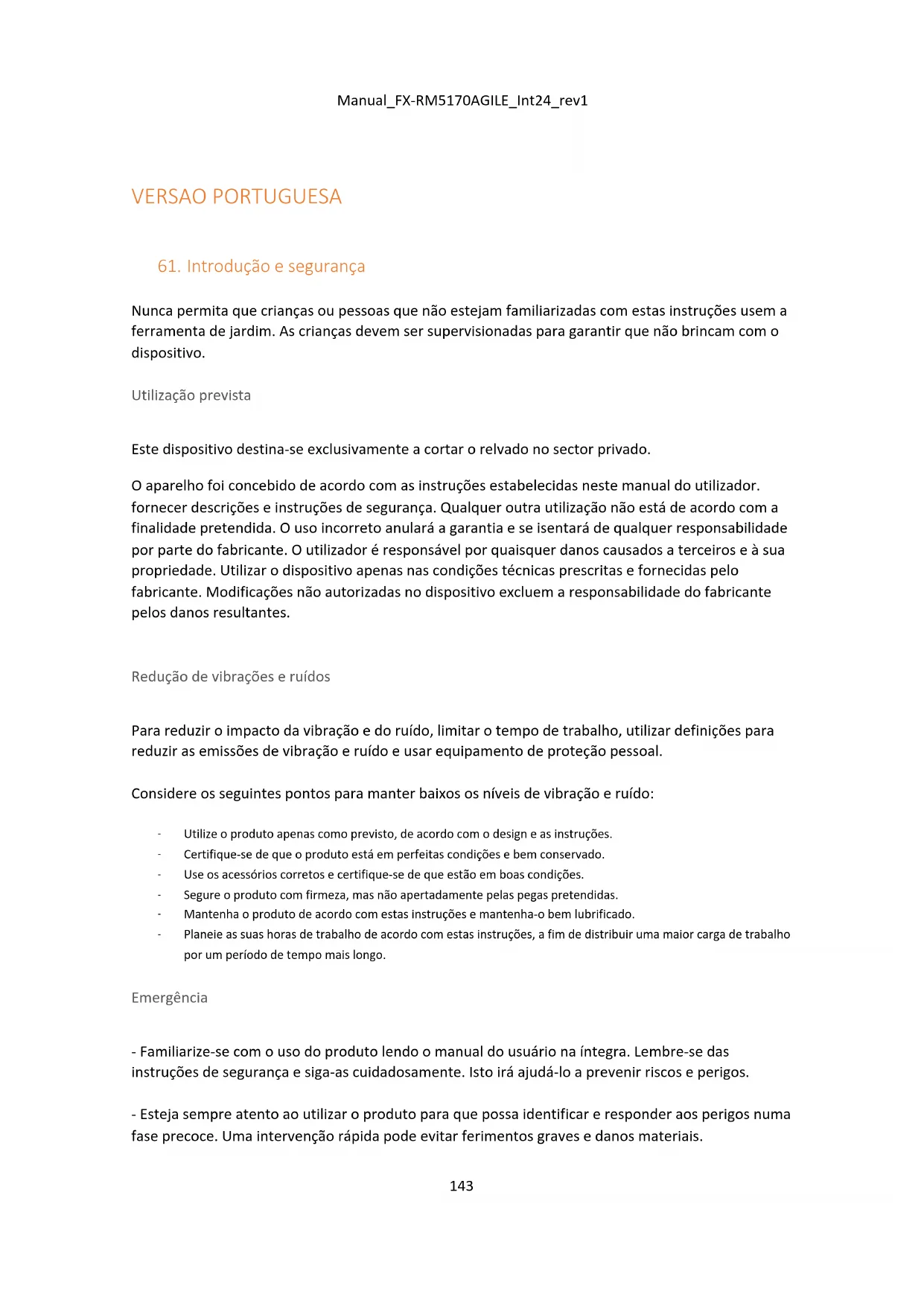

61. Introdução e segurança

Nunca permita que crianças ou pessoas que não estejam familiarizadas com estas instruções usem a ferramenta de jardim. As crianças devem ser supervisionadas para garantir que não brincam com o dispositivo. Utilização prevista Este dispositivo destina-se exclusivamente a cortar o relvado no sector privado. O aparelho foi concebido de acordo com as instruções estabelecidas neste manual do utilizador. fornecer descrições e instruções de segurança. Qualquer outra utilização não está de acordo com a finalidade pretendida. O uso incorreto anulará a garantia e se isentará de qualquer responsabilidade por parte do fabricante. O utilizador é responsável por quaisquer danos causados a terceiros e à sua propriedade. Utilizar o dispositivo apenas nas condições técnicas prescritas e fornecidas pelo fabricante. Modificações não autorizadas no dispositivo excluem a responsabilidade do fabricante pelos danos resultantes.

Redução de vibrações e ruídos Para reduzir o impacto da vibração e do ruído, limitar o tempo de trabalho, utilizar definições para reduzir as emissões de vibração e ruído e usar equipamento de proteção pessoal. Considere os seguintes pontos para manter baixos os níveis de vibração e ruído:

Utilize o produto apenas como previsto, de acordo com o design e as instruções.

Certifique-se de que o produto está em perfeitas condições e bem conservado.

Use os acessórios corretos e certifique-se de que estão em boas condições.

Segure o produto com firmeza, mas não apertadamente pelas pegas pretendidas.

Mantenha o produto de acordo com estas instruções e mantenha-o bem lubrificado.

Planeie as suas horas de trabalho de acordo com estas instruções, a fim de distribuir uma maior carga de trabalho por um período de tempo mais longo. Emergência - Familiarize-se com o uso do produto lendo o manual do usuário na íntegra. Lembre-se das instruções de segurança e siga-as cuidadosamente. Isto irá ajudá-lo a prevenir riscos e perigos. - Esteja sempre atento ao utilizar o produto para que possa identificar e responder aos perigos numa fase precoce. Uma intervenção rápida pode evitar ferimentos graves e danos materiais.Manual_FX-RM5170AGILE_Int24_rev1

Riscos residuais Mesmo que opere este cortador de relva de acordo com os regulamentos, existem sempre riscos residuais. Podem ocorrer os seguintes perigos relacionados com a construção e conceção deste cortador de relva:

• Lesões e danos materiais causados por peças voadoras.

• Danos auditivos se você não usar proteção auditiva adequada ou usar o cortador de grama por um longo período de tempo.

• Danos para a saúde resultantes de vibrações mão-braço se o cortador de relva for utilizado durante um longo período de tempo ou não for devidamente guiado e mantido.

62. Instruções de segurança para cortadores de relva

Instruções gerais de segurança - Para sua segurança e a segurança de outras pessoas, leia este manual de instruções e suas instruções de segurança antes de usar o dispositivo. Por favor, guarde o manual de instruções e Guarde de forma segura as suas instruções de segurança para utilização posterior e considere-as como sendo cada inserção à mão. - Passar as instruções de operação no caso de uma mudança de propriedade com o dispositivo. - As pessoas que operam o dispositivo não devem estar sob a influência de substâncias tóxicas (por exemplo, álcool, drogas ou medicamentos). - Utilizar o aparelho apenas da forma prescrita e fornecida especificada pelo fabricante condição técnica. Alterações não autorizadas no dispositivo excluem a responsabilidade do fabricante pelos danos resultantes. - Use o dispositivo apenas à luz do dia ou sob boa iluminação artificial. - Utilize o dispositivo apenas em condições de tempo seco. Mantenha-o longe da chuva ou molhado. A entrada de água no dispositivo aumenta o risco de choque elétrico. - Desligue o dispositivo e remova a bateria se tiver as seguintes condições: ⬧ se o dispositivo for deixado sem vigilância; ⬧ se o dispositivo começar a vibrar excessivamente. Antes da utilização - Antes de começar a trabalhar, familiarize-se com o dispositivo e suas funções, bem como seus controles.Manual_FX-RM5170AGILE_Int24_rev1

- Verifique o dispositivo quanto a sinais de desgaste ou danos antes de usá-lo e após um impacto. - Não utilize um dispositivo cujo interruptor esteja defeituoso e já não possa ser ligado ou desligado. - Verifique se todas as porcas, parafusos e parafusos estão seguros para garantir que o dispositivo está funcionando com segurança. - Nunca utilize um dispositivo com peças danificadas ou em falta. Mandar repará-los ou, se necessário, substituí-los por um especialista qualificado ou por uma oficina especializada. - Ao trabalhar com ou sobre o dispositivo, use sempre sapatos resistentes, calças compridas e o equipamento de proteção individual adequado (óculos de segurança, proteção auditiva, luvas de trabalho antiderrapantes, etc.). O uso de equipamento de proteção individual reduz o risco de lesões.

Durante a utilização Não ligue o dispositivo se pessoas (especialmente crianças) ou animais estiverem próximos. Certifique-se de que as crianças não brincam com o dispositivo. Pare de trabalhar se notar que pessoas (especialmente crianças) ou animais de estimação estão por perto. Trabalhar em encostas íngremes pode ser perigoso. Certifique-se de que tem uma base firme e corte devagar. Sempre corte através da encosta e não para cima e para baixo. Tenha especial cuidado ao mudar de direção. Há risco de tombamento! Não corte em encostas íngremes. Tenha especial cuidado ao mover-se para trás enquanto corta e puxa o cortador de relva sobre si mesmo. Não incline o cortador de relva quando ligar o motor. Mantenha uma distância segura, conforme indicado pela estrutura do punho. Não ligue o motor até que os seus pés estejam a uma distância segura da lâmina de corte. Tenha cuidado e não atinja a lâmina de corte rotativa. Desligue o cortador de relva antes de o inclinar ou transportar, por exemplo, de/para relvado ou sobre caminhos. Nunca conduza sobre cascalho enquanto o motor está em funcionamento. Há o risco de ser atingido por pedras! Antes de levantar ou transportar o cortador de relva, desligue o motor até que a lâmina de corte tenha parado. Não ajuste a altura de corte até que o motor esteja desligado e a lâmina de corte tenha parado. Nunca abra a aba de descarga enquanto o motor estiver em funcionamento. Antes de retirar o apanhador de relva, desligue o motor e aguarde que a lâmina de corte pare. Depois de esvaziar o apanhador de relva, volte a colocá-lo cuidadosamente e certifique-se de que o apanhador de relva está firmemente ligado ao cortador de relva. Se possível, não corte grama molhada. Não trabalhe com a ferramenta de jardim num ambiente explosivo onde existam líquidos, gases ou poeiras inflamáveis. Se interromper o trabalho, nunca deixe o dispositivo sozinho e mantenha-o num local seguro.

Após a atribuição Desligue o dispositivo e só então mova a unidade para um local seguro.Manual_FX-RM5170AGILE_Int24_rev1

Mantenha o dispositivo fora do alcance das crianças. Certifique-se de que as aberturas na unidade estão limpas. Mantenha todas as porcas, parafusos e parafusos apertados para garantir que o cortador de grama esteja em condições seguras de trabalho. Verifique o coletor de grama com frequência para verificar se há desgaste ou danos. Utilize apenas uma lâmina de corte destinada a este cortador de relva. Siga as instruções de instalação incluídas e remova a bateria com antecedência (apenas para um modelo eS). Só ter reparações realizadas por um técnico qualificado ou centro de serviço.Manual_FX-RM5170AGILE_Int24_rev1

63. Informações e advertências

Por favor, encha apenas com gasolina normal com um número de octanas de pelo menos 95. A capacidade máxima do depósito de combustível é de 1,0 l.

Risco de lesões: mantenha as mãos e os pés afastados!

Atenção: leia atentamente as instruções de utilização! O cortador é entregue sem óleo!

Nível de potência sonora do cortador: 98dB

Notas sobre a utilização da bomba de primário durante um arranque a frio!Manual_FX-RM5170AGILE_Int24_rev1

Informações importantes para a montagem do cortador Antes de montar e operar o cortador de grama a gasolina, leia atentamente todo o manual do usuário e as instruções nele contidas. INFORMAÇÃO IMPORTANTE: O cortador de relva é entregue SEM COMBUSTÍVEL E ÓLEO no motor. O seu novo cortador de relva foi testado na unidade de produção, o que significa que pode haver uma pequena quantidade de óleo residual no motor ou visível na vareta! REMOÇÃO DO CORTADOR DE RELVA DA EMBALAGEM DE CARTÃO Retire o cortador de relva da embalagem de cartão e verifique se não restam peças soltas na embalagem. Montagem de longarinas superiores e inferiores Desdobre cuidadosamente a pega do cortador de relva, certificando-se de que não belisca ou danifica os cabos de controlo do cortador de relva. Abra o punho e aparafuse as partes do punho com as quatro porcas da asa, uma lavadora cada e os parafusos como mostrado abaixo. Insira o cabo de arranque no lado direito da pega e fixe-o com a pega de plástico (ver imagens abaixo). Se quiser ajustar a altura do guiador, pode escolher os dois orifícios "L" ou "H" nos suportes esquerdo e direito para fixar o guiador com parafusos e botões. O orifício "H" é a posição alta do guiador e o orifício "L" é a posição baixa do guiador.Manual_FX-RM5170AGILE_Int24_rev1 150Manual_FX-RM5170AGILE_Int24_rev1 151Manual_FX-RM5170AGILE_Int24_rev1

Insira o acionamento do motor e o cabo de velocidade do motor no orifício da alavanca correspondente, veja a imagem abaixo. A seta indica onde o cabo deve ser hackeado.

Montagem do painel de controlo Retire o painel de controlo da caixa e fixe-o com os dois parafusos fornecidos (ver imagem seguinte). Por favor, note que alguns modelos têm a alavanca seletora à esquerda e outros à direita

Instalação do apanhador de relva Primeiro, prenda a alça do coletor de grama com os três parafusos fornecidos. Em seguida, coloque as bordas plásticas do cesto na armação e prenda os clipes como mostrado abaixo. Cabo de velocidade do motor Acionamento do motor do caboManual_FX-RM5170AGILE_Int24_rev1

O coletor de grama contém um prático indicador de nível que mostra se a cesta está cheia de grama e precisa ser esvaziada (veja a imagem a seguir).

Levante o protetor de descarga traseiro, remova o kit de cobertura morta e insira o coletor de grama (veja a imagem abaixo).

Kit de cobertura morta Com a ajuda do kit de cobertura morta incluído, pode bloquear a abertura da descarga traseira. O relvado não é apanhado e fica ainda mais triturado pela rotação da lâmina!

Suportes/cunha para levantar e segurar a tampa da bagageira Retire duas cunhas de apoio do saco e levante a proteção de ejeção traseira, instale os dois suportes que podem segurar a proteção de ejeção traseira para que a grama possa ser removida do convés com mais eficiência.Manual_FX-RM5170AGILE_Int24_rev1

Calha de descarga lateral Para usar a ejeção lateral, levante a tampa e gancho na calha de ejeção lateral (ver imagem).

NOTAS IMPORTANTES: Nem todos os modelos têm uma ejeção lateral. Se você quiser mulch, a descarga lateral deve ser desinstalada previamente.Manual_FX-RM5170AGILE_Int24_rev1

65. Antes da primeira utilização

Deite no azeite ATENÇÃO: O cortador é entregue sem óleo no motor. Todos os motores são testados de fábrica antes da embalagem. A maior parte do óleo é removida antes do envio; no entanto, uma pequena parte do óleo permanece no motor. Durante o transporte, o óleo move-se no compartimento do motor. Portanto, pode ser que você obtenha uma quantidade suficiente de óleo exibido na vareta. Mas não é o caso! Portanto, adicione óleo suficiente para que o nível de óleo fique entre as marcações superior e inferior na vareta (ver ilustração). Não encha demasiado o motor com óleo.

Tampa de enchimento da vareta de imersão de óleo (Ao medir o nível de óleo, por favor, não enrosque na vareta de imersão) Altura máxima de enchimento Altura mínima de enchimentoManual_FX-RM5170AGILE_Int24_rev1

O motor vem sem gasolina, encha com 1.0 litros de gasolina antes de ligar o motor.

Retire a tampa do combustível

Encha o combustível no gargalo do reservatório de combustível até ao fundo do limite de nível. Não superlote. Limpe qualquer combustível derramado antes de ligar o motor.

Aperte a tampa do combustível. A gasolina é altamente inflamável e os fumos da gasolina podem explodir e causar ferimentos graves ou morte. Tenha muito cuidado ao manusear gasolina. Mantenha-o fora do alcance das crianças. Reabasteça numa área bem ventilada com o motor desligado. Não fume nem permita chamas ou faíscas na área onde o motor é reabastecido ou onde a gasolina é armazenada. Evitar o contacto repetido ou prolongado com a pele ou a inalação de fumos. Após o reabastecimento, feche bem a tampa de combustível. Se tiver sido derramado combustível, certifique-se de que a área está seca antes de ligar o motor.

Use a alavanca de ajuste de altura de corte para definir a altura desejada para a qual a grama deve ser cortada. Atenção: Existe um risco considerável de lesões. Portanto, só execute este processo quando o motor estiver desligado e a lâmina de corte estiver parada.

Ajuste da roda dianteira:

3) Puxe o bloqueio para cima e vire-o para a posição "CLOSE", a direção da roda dianteira também pode ser fixada

para que esteja apenas virada para a frente.

4) Puxe a trava para cima e vire-a para a posição "OPEN", a roda dianteira é giratória, o que permite uma boa

manobrabilidade ao cortar em torno de canteiros, árvores, etc.

Arranque/paragem do motor Em caso de arranque a frio, prima primeiro a bomba do primário antes de apertar a pega do acelerador na longarina superior.

Nota importante: nem todos os modelos estão equipados com uma bomba primário. Para ligar o motor, aperte a alça do cabo do motor à alça da pega superior.

Mova a alavanca de velocidade do motor para a posição "CHOKE"

Em seguida, puxe suavemente a pega do cabo de arranque até sentir uma ligeira resistência. Agora puxam a corda de arranque com ímpeto para ligar o motor. No caso de um arranque a frio, podem ser necessárias 2-3 tentativas para o motor funcionar.

Para parar o motor novamente, basta soltar a alça com o cabo do motor. O motor para e a lâmina gira mais algumas voltas até parar completamente.

Ajuste de velocidade variável do motor Para obter a melhor qualidade de corte, corte sempre com o acelerador na posição "FAST" (veja o desenho abaixo). Quando a lâmina gira à velocidade rápida predefinida, cria um forte efeito de ventoinha que levanta a relva e a corta de forma mais eficiente.

Para parar o motor, puxe a alavanca para trás e, em seguida, solte a alavanca de acionamento do motor.

Notas gerais de manutenção: Todas as porcas, parafusos e parafusos devem ser devidamente apertados para que a máquina esteja em condições seguras e operacionais. A manutenção regular é o pré-requisito básico para a segurança do utilizador, a manutenção das condições de funcionamento e o desempenho do cortador de relva. Nunca armazene uma máquina com gasolina no tanque em um prédio onde a fumaça possa chegar perto de chamas abertas, faíscas ou altas temperaturas. Deixe o motor arrefecer antes de o desligar num espaço fechado.

Para reduzir o risco de incêndio, certifique-se de que o cortador de grama, e especialmente o motor, o silenciador e também o local onde o combustível substituto é armazenado, estão livres de grama, folhas ou quantidades excessivas de lubrificantes. Verifique regularmente o estado da cobertura coletora de grama e do coletor de grama e substitua-a se estiver danificada. Escorra o combustível numa área bem ventilada quando o motor arrefecer. Use luvas de trabalho grossas ao remover e instalar a lâmina de corte. ATENÇÃO: Antes de efetuar qualquer manutenção ou reparação, desligue o motor e retire a vela de ignição. Verifique o cortador de relva regularmente e certifique-se de que remove quaisquer detritos de relva do fundo do chassis. Lubrifique o eixo do chassis e os rolamentos regularmente com um lubrificante adequado. Verifique regularmente o estado das lâminas, uma vez que têm um impacto significativo no desempenho do cortador de relva. As lâminas devem ser sempre afiadas e equilibradas.Manual_FX-RM5170AGILE_Int24_rev1

Verifique a intervalos regulares se todas as porcas e parafusos estão apertados. Parafusos e porcas desgastados ou apertados incorretamente podem causar sérios danos ao motor ou ao quadro. Se a lâmina bater com força num obstáculo, pare o cortador de relva e contacte o serviço de apoio ao cliente FUXTEC. A lâmina de corte é feita de aço prensado. Para obter um resultado ideal de corte, afie a lâmina regularmente, aproximadamente a cada 25 horas de operação. Verifique se a faca está sempre devidamente equilibrada. Para fazer isso, insira um eixo de aço (com um diâmetro de 2-3 mm) no orifício do meio. Se o eixo estiver devidamente alinhado, permanecerá na posição horizontal. Se a faca não permanecer na posição horizontal, substitua-a. Quando retirar a faca, desenrosque o parafuso e verifique o suporte da faca. Se as peças estiverem gastas ou danificadas, substitua-as. CUIDADO: Utilize sempre apenas peças sobresselentes originais. Peças sobressalentes de qualidade inferior podem danificar gravemente o cortador de relva e representar um risco para a segurança.

Mudar a lâmina de corte Incline o cortador para a direita de modo a que o lado do filtro de ar fique virado para cima. Isso evita que o combustível vaze e que o cortador comece com força. Inspecione a lâmina em busca de danos, rachaduras e ferrugem ou corrosão excessivas. Uma lâmina sem brilho pode ser afiada, mas uma lâmina excessivamente gasta, dobrada, rachada ou danificada precisará ser substituída. Uma chave de torque deve ser sempre usada ao instalar a lâmina. Verifique se os parafusos da lâmina estão apertados.

Se você remover a lâmina para afiação ou substituição, precisará de uma chave de torque para instalação. Use luvas de trabalho adequadas para proteger as mãos.

Retire o parafuso com uma chave de encaixe. Use um bloco de madeira para evitar que a lâmina gire ao remover o parafuso. Em seguida, remova a lâmina.

Monte a lâmina com o parafuso da lâmina e anilhas especiais. Certifique-se de instalar as anilhas especiais com o lado côncavo voltado para a lâmina e o lado convexo voltado para o parafuso.

Aperte o parafuso da lâmina com uma chave de torque, use um bloco de madeira para evitar que a lâmina gire quando o parafuso estiver apertado.Manual_FX-RM5170AGILE_Int24_rev1

Benefícios da função Easy Clean No lado esquerdo do cortador, você encontrará uma conexão de água em alguns modelos para lavar o cortador. Se você estiver usando a conexão de água, a máquina deve estar na posição de altura mais baixa no gramado. Isso garante que a água permaneça sob o deck do cortador durante a limpeza.

• Ligue uma mangueira ao bico.

• Ligue a água e ligue o motor.

• As rotações das lâminas garantem que a água limpa a parte inferior do cortador.

Se o motor funcionar sem um filtro de ar ou com um filtro de ar danificado, os detritos podem entrar no motor, causando um rápido desgaste do motor.

• Pressione as abas da tampa e retire a tampa.

• Remova o filtro da base do filtro de ar.

• Verifique o filtro e o elemento de espuma e substitua-o se estiver danificado.

• Limpe o filtro batendo várias vezes numa superfície dura para remover a sujidade ou sopre o ar comprimido através do filtro de ar a partir do interior. Nunca tente limpar a sujidade; A escovação empurra a sujeira para dentro das fibras.

• Use um pano húmido para limpar a sujidade do interior da caixa e da cobertura do purificador de ar. Certifique-se de que nenhuma sujidade entra no duto de ar que leva ao carburador.

Inserção de espuma Retalhos para abertura Tampa do filtro de

Vela de ignição Para ter um bom desempenho, a vela de ignição deve ter uma folga correta e estar livre de depósitos. Para manter a vela de ignição, proceda da seguinte forma:

• Desligue o conector da vela de ignição e remova qualquer sujidade na área da vela.

• Remova a vela de ignição com uma chave de vela.

Importante: Uma chave de vela de ignição não está incluída

Vela de ignição Tampa de Vela de ignição Chave de vela de igniçãoManual_FX-RM5170AGILE_Int24_rev1

• Verifique a vela de ignição. Substitua-os se os elétrodos estiverem desgastados ou se o isolador apresentar fissuras ou fissuras.

• Meça a distância do elétrodo da vela de ignição com um calibre adequado. O espaçamento deve ser de 0,028 ~ 0,031 polegadas (0,7 ~ 0,8 mm). Se necessário, corrija a distância dobrando cuidadosamente o elétrodo lateral com uma ferramenta adequada

• Insira cuidadosamente a vela de ignição manualmente para evitar apertar demasiado.

• Coloque o conector da vela de ignição na vela de ignição. Atenção: Uma vela de ignição solta pode sobreaquecer e danificar o motor. Apertar demasiado a vela de ignição pode danificar a rosca na cabeça do cilindro. Ajustar os cabos Antes de a máquina entrar em funcionamento, o ajuste da corda deve ser sempre verificado. Os cabos podem ser verificados operando totalmente as alças e verificando se o cabo está apertado. Se não for esse o caso, deve ser reforçado. Se a pega não for fácil de operar totalmente, o cabo deve ser solto. Após a primeira temporada, deve-se esperar que os cabos precisarão ser ajustados para uma ativação ideal, pois os cabos podem se esticar durante o uso. Pode ser necessário reajustar os seguintes cabos:

1. Cabo para a unidade

2. Cabo para o travão motor

• Este produto destina-se exclusivamente à ceifa. Não o utilize para outros fins que não os pretendidos. Caso contrário, existe o risco de ser danificado ou levar a lesões.

• Nunca permita que crianças ou pessoas que não estejam familiarizadas com o conteúdo deste manual de instruções trabalhem com o dispositivo.

• A pessoa que opera o cortador de grama é responsável pela segurança das pessoas na área de trabalho.

• Nunca opere o cortador de relva perto de outras pessoas, crianças ou animais que vagueiam livremente.

• Antes de começar a cortar, verifique o terreno onde o cortador será usado e remova quaisquer pedras, fios, paus, lascas, ossos e outros detritos que possam ficar emaranhados ou desviados e causar ferimentos.

INSTRUÇÕES DE UTILIZAÇÃO

• Todas as porcas, pinos e parafusos devem ser devidamente apertados para que a máquina esteja em perfeitas condições e operacionais.

• Nunca utilize o cortador de relva sem a capa protetora.

• Nunca utilize o cortador de relva com uma lâmina de corte solta. Verifique sempre se todos os parafusos associados estão apertados.

• As lâminas rombas devem ser substituídas.

• Ao trabalhar com o cortador de grama, eles devem se certificar de que estão em pé.

• Nunca guarde o cortador de relva em locais fechados ou mal ventilados onde os fumos se possam acumular. Os gases de escape do motor contêm monóxido de carbono, que coloca a vida em risco.

• Trabalhe apenas em condições de iluminação suficientes (crepuscular ou com iluminação artificial suficiente).

• Não utilize o cortador de relva quando estiver a chover ou quando a relva estiver molhada.

• Tenha especial cuidado ao ceifar em terreno elevado (em declive). Sempre cortando perpendicularmente ao declive,Manual_FX-RM5170AGILE_Int24_rev1

paralelo ao contorno e não diretamente em subida/descida.

• Em nenhuma circunstância deve deixar o cortador de relva a funcionar sem vigilância; Se você ligar o cortador de grama, desligue o motor e desligue o motor.

• Nunca levante a parte traseira do cortador de relva quando o estacionar e não segure os membros perto do convés de corte ou da calha de descarga traseira quando o motor estiver a funcionar.

• Nunca altere a definição de velocidade do motor.

• Nunca transporte o cortador de relva com o motor ligado.

• Desligue o motor e desligue a ficha de ignição se: se estiver a realizar trabalhos sob o convés do cortador de relva ou na calha de descarga. quando realiza manutenção, reparações ou inspeções na máquina. antes de transportar, levantar ou transportar o cortador de relva. se deixar o cortador de relva sem vigilância ou se quiser ajustar a altura de corte. antes de remover e esvaziar o canal de ejeção grosseiro.

• Se aparecer um objeto estranho, desligue o motor e verifique cuidadosamente se há danos. Em caso de danos, leve o cortador de relva a um centro de assistência especializado para reparação. ATENÇÃO: O ventilador do cortador continua a girar por alguns segundos depois que o motor é desligado.

Se o cortador de relva vibrar de forma anormal, desligue o motor imediatamente. Para garantir uma operação segura, verifique regularmente se os parafusos, parafusos e porcas do cortador de grama estão apertados. ATENÇÃO: O COMBUSTÍVEL É UM LÍQUIDO ALTAMENTE INFLAMÁVEL.

• Conservar o combustível num recipiente adequado.

• Encha o combustível apenas num local aberto e bem ventilado. Não fume nem utilize o telemóvel ao manusear combustível.

• Encha o combustível apenas quando o motor estiver desligado. Nunca abra o depósito de combustível ou adicione combustível quando o motor estiver quente ou em funcionamento.

• Se tiver sido derramado combustível, não ligue o motor. Retire o cortador de relva de onde o combustível foi derramado, tomando cuidado para evitar uma possível ignição. Não retome o trabalho até que o combustível derramado tenha evaporado e os vapores de combustível tenham se dissipado.

• Depois de encher o combustível, aperte a tampa do combustível e a tampa do coletor de vapores.

ATENÇÃO: Antes de efetuar qualquer manutenção ou reparação, desligue o motor e retire a vela de ignição.

Se você não usar o dispositivo por um longo período de tempo, você deve armazená-lo de acordo com as instruções abaixo. Isso prolonga a vida útil da máquina.

• A mesma gasolina não deve permanecer no tanque por mais de um mês.

• Limpe bem o cortador e guarde-o numa sala seca.

• Nunca guarde o cortador de relva com combustível no depósito de um edifício onde possa ocorrer uma chama aberta ou faísca.

• Para reduzir o risco de incêndio, mantenha o motor, o silenciador, o compartimento das baterias e a área de armazenamento de combustível livres de grama, folhas ou gordura excessiva.

• Se o tanque de combustível precisar ser esvaziado, isso deve ser feito ao ar livre.

• Ao ajustar a máquina, certifique-se de que não fica com os dedos presos entre a faca móvel e as partes fixas da máquina.

• Deixe o produto arrefecer durante pelo menos 30 minutos antes de armazenar.

DICAS Informe-se sobre as opções de eliminação do seu município/cidade, Reciclagem de matérias-primas em vez de eliminação de resíduos.

Volume do tanque de óleo 0,5l Alturas de corte 25mm-75milímetro Largura de corte 508 milímetros Rodas de diâmetro 18cm dianteiro / 23cm traseiro Coletor de grama de volume 60 litros Nível de potência sonora 98dB Vibração 3,64 km/h Peso 37,5 kgManual_FX-RM5170AGILE_Int24_rev1

72. UE Declaração de Conformidade

Fabricante FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Alemanha Esmalte: [e-mail] Sítio Web: www.fuxtec.de Nome / nome Cortador de grama a gasolina FX-RM5170PRO Cortador de grama a gasolina FX-RM5170PRO Diretiva CE 2006 42 CE 2014/30/UE 200/14/CE, com a redação que lhe foi dada pelo Anexo IV da Diretiva 2005/88/CE Angewandte Normen / normas aplicáveis

EN ISO 14982:2009 Declaramos que a máquina acima mencionada está em conformidade com os requisitos essenciais de segurança e saúde da Diretiva CE listada devido ao seu design na versão que colocamos no mercado. Qualquer manipulação ou modificação da máquina não expressamente autorizada por nós com antecedência tornará este documento nulo e sem efeito. Declaramos que a máquina acima mencionada atende aos requisitos essenciais de segurança e saúde das diretivas CE acima mencionadas. Qualquer manipulação ou alteração da máquina não explicitamente autorizada por nós com antecedência torna este documento nulo e sem efeito. Armazenamento de documentos técnicos: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Managing Diretor
