INSTRUKCJA OBSŁUGI FXRM5170agile Fuxtec

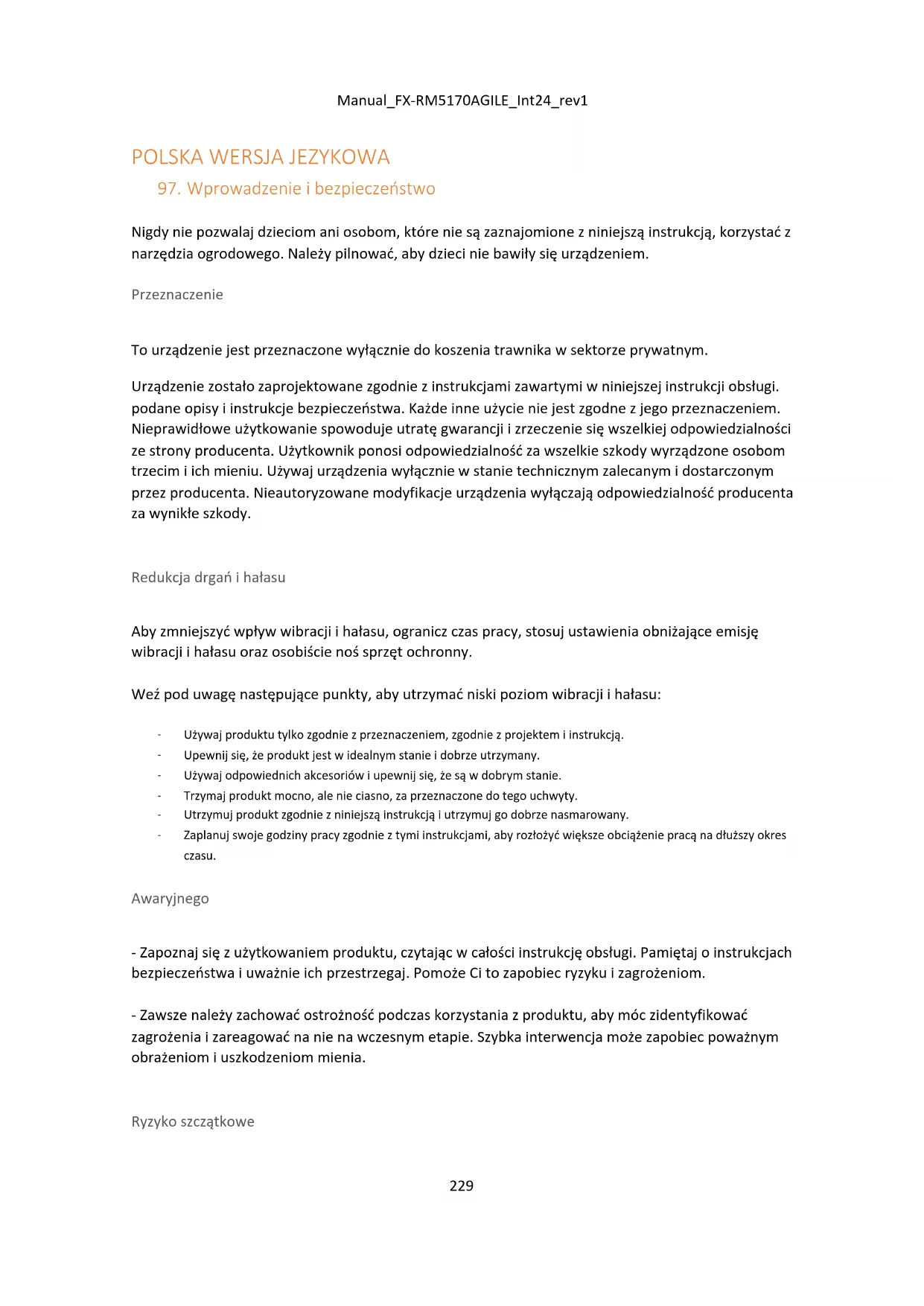

97. Wprowadzenie i bezpieczeństwo

Nigdy nie pozwalaj dzieciom ani osobom, które nie są zaznajomione z niniejszą instrukcją, korzystać z narzędzia ogrodowego. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Przeznaczenie To urządzenie jest przeznaczone wyłącznie do koszenia trawnika w sektorze prywatnym. Urządzenie zostało zaprojektowane zgodnie z instrukcjami zawartymi w niniejszej instrukcji obsługi. podane opisy i instrukcje bezpieczeństwa. Każde inne użycie nie jest zgodne z jego przeznaczeniem. Nieprawidłowe użytkowanie spowoduje utratę gwarancji i zrzeczenie się wszelkiej odpowiedzialności ze strony producenta. Użytkownik ponosi odpowiedzialność za wszelkie szkody wyrządzone osobom trzecim i ich mieniu. Używaj urządzenia wyłącznie w stanie technicznym zalecanym i dostarczonym przez producenta. Nieautoryzowane modyfikacje urządzenia wyłączają odpowiedzialność producenta za wynikłe szkody.

Redukcja drgań i hałasu Aby zmniejszyć wpływ wibracji i hałasu, ogranicz czas pracy, stosuj ustawienia obniżające emisję wibracji i hałasu oraz osobiście noś sprzęt ochronny. Weź pod uwagę następujące punkty, aby utrzymać niski poziom wibracji i hałasu:

Używaj produktu tylko zgodnie z przeznaczeniem, zgodnie z projektem i instrukcją.

Upewnij się, że produkt jest w idealnym stanie i dobrze utrzymany.

Używaj odpowiednich akcesoriów i upewnij się, że są w dobrym stanie.

Trzymaj produkt mocno, ale nie ciasno, za przeznaczone do tego uchwyty.

Utrzymuj produkt zgodnie z niniejszą instrukcją i utrzymuj go dobrze nasmarowany.

Zaplanuj swoje godziny pracy zgodnie z tymi instrukcjami, aby rozłożyć większe obciążenie pracą na dłuższy okres czasu. Awaryjnego - Zapoznaj się z użytkowaniem produktu, czytając w całości instrukcję obsługi. Pamiętaj o instrukcjach bezpieczeństwa i uważnie ich przestrzegaj. Pomoże Ci to zapobiec ryzyku i zagrożeniom. - Zawsze należy zachować ostrożność podczas korzystania z produktu, aby móc zidentyfikować zagrożenia i zareagować na nie na wczesnym etapie. Szybka interwencja może zapobiec poważnym obrażeniom i uszkodzeniom mienia.

Nawet jeśli używasz tej kosiarki zgodnie z przepisami, zawsze istnieje ryzyko szczątkowe. W związku z budową i projektem tej kosiarki mogą wystąpić następujące zagrożenia:

• Urazy i uszkodzenia mienia spowodowane przez latające części.

• Uszkodzenie słuchu, jeśli nie nosisz odpowiednich ochronników słuchu lub nie używasz kosiarki przez długi czas.

• Uszczerbek na zdrowiu wynikający z wibracji ręka-ramię, jeśli kosiarka jest używana przez długi czas lub nie jest odpowiednio prowadzona i konserwowana.

98. Instrukcje bezpieczeństwa dla kosiarek

Ogólne instrukcje bezpieczeństwa - Dla własnego bezpieczeństwa i bezpieczeństwa innych osób przed użyciem urządzenia należy zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej instrukcjami bezpieczeństwa. Prosimy o zachowanie instrukcji obsługi i bezpiecznie przechowywać ich instrukcje bezpieczeństwa do późniejszego wykorzystania i uważać je

każda wkładka pod ręką. - Przekaż instrukcję obsługi w przypadku zmiany właściciela urządzenia. - Osoby obsługujące urządzenie nie mogą znajdować się pod wpływem środków odurzających (np. alkoholu, narkotyków lub leków). - Używaj urządzenia wyłącznie w sposób zalecany i dostarczony przez producenta stan techniczny. Nieautoryzowane zmiany w urządzeniu wyłączają odpowiedzialność producenta za wynikłe szkody. - Używaj urządzenia tylko w świetle dziennym lub przy dobrym sztucznym oświetleniu. - Używaj urządzenia tylko w suchych warunkach pogodowych. Trzymaj go z dala od deszczu lub wilgoci. Wnikanie wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem. - Wyłącz urządzenie i wyjmij baterię, jeśli występują następujące warunki: ⬧ jeśli urządzenie zostanie pozostawione bez nadzoru; ⬧ jeśli urządzenie zacznie nadmiernie wibrować. Przed użyciem - Przed przystąpieniem do pracy należy zapoznać się z urządzeniem i jego funkcjami oraz sterowaniem. - Sprawdź urządzenie pod kątem oznak zużycia lub uszkodzeń przed użyciem i po uderzeniu. - Nie używaj urządzenia, którego przełącznik jest uszkodzony i nie można go już włączyć ani wyłączyć.Manual_FX-RM5170AGILE_Int24_rev1

- Sprawdź, czy wszystkie nakrętki, i wkręty są dokręcone, aby upewnić się, że urządzenie działa bezpiecznie. - Nigdy nie używaj urządzenia z uszkodzonymi lub brakującymi częściami. Zlecić ich naprawę lub, w razie potrzeby, wymianę wykwalifikowanemu specjaliście lub specjalistycznemu warsztatowi. - Podczas pracy z urządzeniem lub przy urządzeniu należy zawsze nosić solidne obuwie, długie spodnie i odpowiednie środki ochrony osobistej (okulary ochronne, ochronniki słuchu, antypoślizgowe rękawice robocze itp.). Noszenie środków ochrony osobistej zmniejsza ryzyko obrażeń.

Podczas użytkowania Nie włączaj urządzenia, jeśli w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta. Upewnij się, że dzieci nie bawią się urządzeniem. Przerwij pracę, jeśli zauważysz, że w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta. Praca na stromych zboczach może być niebezpieczna. Upewnij się, że masz mocne oparcie i kosić powoli. Zawsze koś w poprzek zbocza, a nie w górę iw dół. Zachowaj szczególną ostrożność podczas zmiany kierunku. Istnieje ryzyko przewrócenia się! Nie kosić na stromych zboczach. Zachowaj szczególną ostrożność podczas poruszania się do tyłu podczas koszenia i ciągnięcia kosiarki na sobie. Nie przechylaj kosiarki podczas włączania silnika. Zachowaj bezpieczną odległość wskazywaną przez ramkę uchwytu. Nie włączaj silnika, dopóki stopy nie znajdą się w bezpiecznej odległości od ostrza tnącego. Zachowaj ostrożność i nie sięgaj do obracającego się ostrza tnącego. Wyłącz kosiarkę przed jej przewróceniem lub transportem, np. z/na trawnik lub po ścieżkach. Nigdy nie przejeżdżaj po żwirze, gdy silnik pracuje. Istnieje ryzyko uderzenia kamieniami! Przed podniesieniem lub transportem kosiarki wyłącz silnik aż ostrze tnące się zatrzyma. Nie reguluj wysokości cięcia, dopóki silnik nie zostanie wyłączony, a ostrze tnące się nie zatrzyma. Nigdy nie otwieraj klapy wylotowej podczas pracy silnika. Przed wyjęciem kosza na trawę wyłącz silnik i poczekaj, aż ostrze tnące się zatrzyma. Po opróżnieniu kosza na trawę ostrożnie zamocuj go ponownie i upewnij się, że kosz na trawę jest dobrze przymocowany do kosiarki. Jeśli to możliwe, nie koś mokrej trawy. Nie pracuj z narzędziem ogrodowym w środowisku zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W przypadku przerwania pracy nigdy nie pozostawiaj urządzenia bez nadzoru i przechowuj je w bezpiecznym miejscu.

Po przypisaniu Wyłącz urządzenie i dopiero wtedy przenieś je w bezpieczne miejsce. Przechowuj urządzenie w miejscu niedostępnym dla dzieci. Upewnij się, że otwory wentylacyjne w urządzeniu są czyste. Utrzymuj wszystkie nakrętki, i dokręcone, aby upewnić się, że kosiarka jest w bezpiecznym stanie roboczym. Często sprawdzaj kosz na trawę pod kątem zużycia lub uszkodzeń.Manual_FX-RM5170AGILE_Int24_rev1

Używaj wyłącznie ostrza tnącego przeznaczonego do tej kosiarki. Postępuj zgodnie z dołączoną instrukcją instalacji i wcześniej wyjmij baterię (tylko w przypadku modelu eS). Naprawy należy zlecać wyłącznie wykwalifikowanemu technikowi lub centrum serwisowemu.Manual_FX-RM5170AGILE_Int24_rev1

99. Informacje i ostrzeżenia

Pojemność silnika: 170 cc

Proszę tankować tylko zwykłą benzyną o liczbie oktanowej co najmniej 95. Maksymalna pojemność zbiornika paliwa wynosi 1,0l.

Ryzyko obrażeń: trzymaj ręce i stopy z daleka!

Uwaga: prosimy o uważne przeczytanie instrukcji obsługi! Kosiarka dostarczana jest bez oleju!

Poziom mocy akustycznej kosiarki: 98dB

Uwagi dotyczące korzystania z pompy zalakowanej podczas zimnego startu!Manual_FX-RM5170AGILE_Int24_rev1

Aby zatrzymać silnik, zwolnij przepustnicę!Manual_FX-RM5170AGILE_Int24_rev1

Ważne informacje dotyczące montażu kosiarki Przed montażem i obsługą kosiarki spalinowej należy najpierw uważnie przeczytać całą instrukcję obsługi i zawarte w niej instrukcje. WAŻNA INFORMACJA: Kosiarka jest dostarczana BEZ PALIWA I OLEJU w silniku. Twoja nowa kosiarka została przetestowana w zakładzie produkcyjnym, co oznacza, że w silniku może znajdować się niewielka ilość resztek oleju lub widoczna na bagnecie!

WYJMOWANIE KOSIARKI Z OPAKOWANIA KARTONOWEGO

Wyjmij kosiarkę z kartonowego opakowania i sprawdź, czy w opakowaniu nie pozostały żadne luźne części. Montaż dźwigarów górnych i dolnych Ostrożnie rozłóż uchwyt kosiarki, uważając, aby nie przycisnąć ani nie uszkodzić sterujących kosiarki. Otwórz uchwyt i przykręć części uchwytu czterema nakrętkami motylkowymi, podkładką każdą i, jak pokazano poniżej. Włóż linkę rozrusznika po prawej stronie uchwytu i przymocuj ją do plastikowego uchwytu (patrz zdjęcia poniżej). Jeśli chcesz wyregulować wysokość kierownicy, możesz wybrać dwa otwory "L" lub "H" w lewym i prawym wsporniku, aby przymocować kierownicę za pomocą i przycisków. Otwór "H" to wysoka pozycja kierownicy, a otwór "L" to niska pozycja kierownicy.Manual_FX-RM5170AGILE_Int24_rev1 236Manual_FX-RM5170AGILE_Int24_rev1 237Manual_FX-RM5170AGILE_Int24_rev1

Włóż napęd silnika i prędkości silnika do otworu odpowiedniej dźwigni, patrz rysunek poniżej. Strzałka wskazuje, gdzie powinien zostać zhakowany.

Montaż centrali alarmowej Wyjmij panel sterowania z pudełka i przymocuj go za pomocą dwóch dostarczonych (patrz poniższy obrazek). Należy pamiętać, że niektóre modele mają dźwignię zmiany biegów po lewej stronie, a niektóre po prawej

Montaż kosza na trawę prędkości silnika Napęd silnika kablowegoManual_FX-RM5170AGILE_Int24_rev1

Najpierw przymocuj uchwyt pojemnika na trawę za pomocą trzech dostarczonych. Następnie umieść plastikowe krawędzie kosza na ramie i przymocuj klipsy, jak pokazano poniżej. Pojemnik na trawę zawiera poręczny wskaźnik poziomu, który pokazuje, czy kosz jest pełen trawy i należy go opróżnić (patrz poniższy obrazek).

Podnieś tylną osłonę wyrzutu, wyjmij zestaw do mulczowania i włóż pojemnik na trawę (patrz rysunek poniżej).

Zestaw do mulczowania Za pomocą dołączonego zestawu do mulczowania możesz zablokować tylny otwór wyrzutowy. Trawnik nie jest zaczepiany i jest dodatkowo rozdrabniany przez obrót ostrza!

Podpory / klin do podnoszenia i przytrzymywania klapy bagażnika Wyjmij dwa kliny podporowe z torby i podnieś tylną osłonę wyrzutu, zainstaluj dwie podpory, które mogą utrzymać tylną osłonę wyrzutu, aby trawa mogła być skuteczniej usuwana z pokładu.Manual_FX-RM5170AGILE_Int24_rev1

Boczna rynna wyrzutowa Aby skorzystać z wyrzutu bocznego, podnieś pokrywę i zaczep w rynnie wyrzutu bocznego (patrz zdjęcie).

WAŻNE UWAGI: Nie każdy model posiada wyrzut boczny. Jeśli chcesz mulczować, wyrzut boczny musi być wcześniej zdemontowany.Manual_FX-RM5170AGILE_Int24_rev1

101. Przed pierwszym użyciem

Wlej olej UWAGA: Kosiarka dostarczana jest bez oleju w silniku. Wszystkie silniki są testowane fabrycznie przed zapakowaniem. Większość oleju jest usuwana przed wysyłką; Jednak niewielka część oleju pozostaje w silniku. Podczas transportu olej przemieszcza się w komorze silnika. Dlatego może się zdarzyć, że na bagnecie pojawi się wystarczająca ilość oleju. Ale tak nie jest! Dlatego należy dolać tyle oleju, aby poziom oleju znajdował się między górnym a dolnym oznaczeniem na bagnecie (patrz ilustracja). Nie przepełniaj silnika olejem.

Korek wlewu bagnetu poziomu oleju (podczas pomiaru poziomu oleju nie wkręcaj bagnetu) Maksymalna wysokość wypełnienia Minimalna wysokość wypełnieniaManual_FX-RM5170AGILE_Int24_rev1

Silnik jest dostarczany bez benzyny, przed uruchomieniem silnika napełnij go 1.0 litrami benzyny.

Zdejmij korek wlewu paliwa

Wlej paliwo do szyjki zbiornika paliwa do dna limitu poziomu. Nie przeludniaj się. Wytrzyj rozlane paliwo przed uruchomieniem silnika.

Dokręcić korek wlewu paliwa. Benzyna jest wysoce łatwopalna, a opary benzyny mogą eksplodować i prowadzić do poważnych obrażeń lub śmierci. Zachowaj szczególną ostrożność podczas obchodzenia się z benzyną. Przechowuj go w miejscu niedostępnym dla dzieci. Tankować w dobrze wentylowanym miejscu przy wyłączonym silniku. Nie palić ani nie dopuszczać do płomieni lub iskier w miejscu, w którym silnik jest tankowany lub gdzie przechowywana jest benzyna. Unikać powtarzającego się lub długotrwałego kontaktu ze skórą lub wdychania oparów. Po zatankowaniu szczelnie zamknij korek wlewu paliwa. Jeśli paliwo zostało rozlane, upewnij się, że obszar jest suchy przed uruchomieniem silnika.

Maksymalny poziom napełnienia Korek wlewu paliwaManual_FX-RM5170AGILE_Int24_rev1

Regulacja wysokości koszenia

Za pomocą dźwigni regulacji wysokości koszenia ustaw żądaną wysokość, do której należy przyciąć trawę. Uwaga: Istnieje znaczne ryzyko obrażeń. Dlatego ten proces należy wykonywać tylko wtedy, gdy silnik jest wyłączony, a ostrze tnące jest nieruchome.

Regulacja przedniego koła:

9) Pociągnij blokadę do góry i przekręć ją do pozycji "ZAMKNIJ", kierunek przedniego koła można również ustalić tak,

aby było skierowane tylko do przodu.

10) Pociągnij zatrzask do góry i przekręć go do pozycji "OTWARTE", przednie koło jest skrętne, co zapewnia dobrą

manewrowość podczas koszenia wokół klombów, drzew itp.Manual_FX-RM5170AGILE_Int24_rev1

Uruchamianie/wyłączanie silnika W przypadku zimnego startu należy najpierw nacisnąć pompę zastrzykową, a dopiero potem dokręcić uchwyt przepustnicy na górnym dźwigarze.

Ważna uwaga: nie każdy model jest wyposażony w pompę zastrzykową. Aby uruchomić silnik, dokręć uchwyt silnika do uchwytu górnego uchwytu.

Przesuń dźwignię prędkości silnika do pozycji "CHOKE" Temperatura Naciskanie pompy zasłaniającej <0°C 3x - 4x 0°C - 10°C 2x - 3x 10°C - 20°C 1x - 2x >20°C 1xManual_FX-RM5170AGILE_Int24_rev1

Następnie delikatnie pociągnij za uchwyt linki rozrusznika, aż poczujesz lekki opór. Teraz z impetem ciągną linkę rozrusznika, aby uruchomić silnik. W przypadku zimnego startu może minąć 2-3 próby, aby silnik uruchomił się.

Aby ponownie zatrzymać silnik, wystarczy zwolnić uchwyt z silnika. Silnik zatrzymuje się, a ostrze obraca się jeszcze przez kilka okrążeń, aż całkowicie się zatrzyma.

Płynna regulacja prędkości obrotowej silnika Aby uzyskać najlepszą jakość cięcia, zawsze koś z przepustnicą w pozycji "FAST" (patrz rysunek poniżej). Gdy ostrze obraca się z ustawioną dużą prędkością, tworzy silny efekt wentylatora, który unosi trawę i kosi ją wydajniej.

Aby zatrzymać silnik, pociągnij dźwignię do tyłu, a następnie zwolnij dźwignię napędu silnika.

Ogólne uwagi dotyczące konserwacji: Wszystkie nakrętki, i muszą być odpowiednio dokręcone, aby maszyna była w bezpiecznym i sprawnym stanie. Regularna konserwacja jest podstawowym warunkiem bezpieczeństwa użytkownika, utrzymania stanu pracy i wydajności kosiarki. Nigdy nie przechowuj maszyny z benzyną w zbiorniku w budynku, w którym opary mogą znajdować się w pobliżu otwartego ognia, iskier lub wysokich temperatur. Poczekaj, aż silnik ostygnie przed wyłączeniem go w zamkniętej przestrzeni.

Aby zmniejszyć ryzyko pożaru, upewnij się, że kosiarka, a zwłaszcza silnik, tłumik, a także miejsce, w którym przechowywane jest paliwo zastępcze, są wolne od trawy, liści lub nadmiernej ilości smarów. Regularnie sprawdzaj stan pokrywy pojemnika na trawę i kosza na trawę i wymieniaj je, jeśli są uszkodzone. Spuść paliwo w dobrze wentylowanym miejscu, gdy silnik ostygnie. Podczas demontażu i montażu ostrza tnącego używaj grubych rękawic roboczych. UWAGA: Przed wykonaniem jakichkolwiek czynności konserwacyjnych lub naprawczych wyłącz silnik i wyjmij świecę zapłonową. Regularnie sprawdzaj kosiarkę i upewnij się, że usunąłeś wszelkie zanieczyszczenia trawy z dolnej części podwozia. Regularnie smaruj oś i łożyska podwozia odpowiednim smarem. Regularnie sprawdzaj stan ostrzy, ponieważ mają one znaczący wpływ na wydajność kosiarki. Ostrza powinny być zawsze ostre i wyważone. W regularnych odstępach czasu sprawdzaj, czy wszystkie nakrętki i są dokręcone. Zużyte lub nieprawidłowo dokręcone i nakrętki mogą spowodować poważne uszkodzenie silnika lub ramy. Jeśli ostrze mocno uderzy w przeszkodę, zatrzymaj kosiarkę i skontaktuj się z obsługą klienta FUXTEC.Manual_FX-RM5170AGILE_Int24_rev1

Ostrze tnące wykonane jest z tłoczonej stali. Aby osiągnąć optymalny efekt koszenia, ostrzyć ostrze regularnie, mniej więcej co 25 godzin pracy. Sprawdź, czy nóż jest zawsze odpowiednio wyważony. Aby to zrobić, włóż stalową oś (o średnicy 2-3 mm) do środkowego otworu. Jeśli oś jest prawidłowo wyrównana, pozostanie w pozycji poziomej. Jeśli nóż nie pozostaje w pozycji poziomej, wymień go. Po wyjęciu noża odkręć i sprawdź uchwyt noża. Jeśli części są zużyte lub uszkodzone, wymień je. UWAGA: Zawsze używaj tylko oryginalnych części zamiennych. Części zamienne gorszej jakości mogą poważnie uszkodzić kosiarkę i stanowić zagrożenie dla bezpieczeństwa.

Wymiana ostrza tnącego Przechyl kosiarkę w prawo, tak aby strona z filtrem powietrza była skierowana do góry. Zapobiega to wyciekom paliwa i gwałtownemu ruszaniu kosiarki. Sprawdź ostrze pod kątem uszkodzeń, pęknięć i nadmiernej rdzy lub korozji. ostrze można naostrzyć, ale ostrze, które jest nadmiernie zużyte, wygięte, pęknięte lub w inny sposób uszkodzone, będzie wymagało wymiany. Podczas montażu ostrza należy zawsze używać klucza dynamometrycznego. Sprawdź, czy ostrza są dokręcone.

Jeśli wyjmiesz ostrze w celu naostrzenia lub wymiany, do montażu będziesz potrzebować klucza dynamometrycznego. Nosić odpowiednie rękawice robocze, aby chronić dłonie.

Wykręć za pomocą klucza nasadowego. Użyj drewnianego klocka, aby zapobiec obracaniu się ostrza podczas odkręcania. Następnie wyjmij ostrze.

Zamontuj ostrze za pomocą ostrza i specjalnych podkładek. Pamiętaj, aby zainstalować specjalne podkładki tak, aby wklęsła strona była skierowana w stronę ostrza, a wypukła strona była skierowana w stronę.

Dokręć ostrza kluczem dynamometrycznym, użyj drewnianego klocka, aby zapobiec obracaniu się ostrza podczas dokręcania.Manual_FX-RM5170AGILE_Int24_rev1

Korzyści z funkcji Easy Clean Po lewej stronie kosiarki w niektórych modelach znajduje się przyłącze wody do mycia kosiarki. Jeśli korzystasz z przyłącza wody, maszyna musi znajdować się w najniższej pozycji na trawniku. Dzięki temu woda pozostaje pod agregatem koszącym podczas czyszczenia.

• Podłącz wąż do dyszy.

• Odkręć wodę i uruchom silnik.

• Obroty ostrzy zapewniają, że woda czyści spód kosiarki.

Filtr powietrza Nóż Nóż Pralka Śruba uchwytu nożaManual_FX-RM5170AGILE_Int24_rev1

Jeśli silnik jest eksploatowany bez filtra powietrza lub z uszkodzonym filtrem powietrza, zanieczyszczenia mogą dostać się do silnika, powodując szybkie zużycie silnika.

• Naciśnij klapki pokrywy i zdejmij pokrywę.

• Wyjmij filtr z podstawy filtra powietrza.

• Sprawdź filtr i wkład piankowy i wymień je, jeśli są uszkodzone.

• Wyczyść filtr, stukając nim kilka razy w twardą powierzchnię, aby usunąć brud lub wdmuchnąć sprężone powietrze przez filtr powietrza od wewnątrz. Nigdy nie próbuj strzepywać brudu; Szczotkowanie wpycha brud do włókien.

• Użyj reklamyamp szmatką wytrzeć brud z wnętrza obudowy i pokrywy filtra powietrza. Upewnij się, że żaden brud nie dostał się do kanału powietrznego prowadzącego do gaźnika.

• Ponownie załóż filtr i pokrywę.

Wkład piankowy Klapy do otwierania Pokrywa filtra powietrza Orzechy Skrzynka filtra powietrzaManual_FX-RM5170AGILE_Int24_rev1

Świeca zapłonowa Aby świeca zapłonowa działała dobrze, musi mieć odpowiednią szczelinę i być wolna od osadów. Aby konserwować świecę zapłonową, wykonaj następujące czynności:

• Odłącz złącze świecy zapłonowej i usuń wszelkie zabrudzenia z obszaru świecy zapłonowej.

• Wyjmij świecę zapłonową za pomocą klucza do świec zapłonowych.

Ważne: Klucz do świec zapłonowych nie jest dołączony

Świeca zapłonowa Osłona świecy zapłonowej Klucz do świec zapłonowychManual_FX-RM5170AGILE_Int24_rev1

• Sprawdź świecę zapłonową. Wymień je, jeśli elektrody są zużyte lub izolator ma pęknięcia lub pęknięcia.

• Zmierz odległość elektrod świecy zapłonowej za pomocą odpowiedniego miernika. Odstęp powinien wynosić 0,028 ~ 0,031 cala (0,7 ~ 0,8 mm). W razie potrzeby skoryguj odległość, ostrożnie zginając elektrodę boczną odpowiednim narzędziem

• Ostrożnie włóż świecę zapłonową ręcznie, aby uniknąć nadmiernego dokręcenia.

• Umieść złącze świecy zapłonowej na świecy zapłonowej. Ostrzeżenie: Luźna świeca zapłonowa może się przegrzać i uszkodzić silnik. Zbyt mocne dokręcenie świecy zapłonowej może spowodować uszkodzenie gwintu w głowicy cylindrów. Regulacja Przed uruchomieniem maszyny należy zawsze sprawdzić regulację liny. można sprawdzić, całkowicie obsługując uchwyty i sprawdzając, czy jest napięty. Jeśli tak nie jest, należy go dokręcić. Jeśli uchwyt nie jest łatwy do pełnej obsługi, należy poluzować. Po pierwszym sezonie należy się spodziewać, że będą musiały zostać dostosowane w celu optymalnej aktywacji, ponieważ mogą się rozciągać podczas użytkowania. Ponowna regulacja może być wymagana w przypadku następujących:

2. do hamulca silnikowego

3. Linka do linki przepustnicy

• Ten produkt jest przeznaczony wyłącznie do koszenia. Nie używaj go do celów innych niż przeznaczone. W przeciwnym razie istnieje ryzyko, że zostanie uszkodzony lub doprowadzi do obrażeń.

• Nigdy nie pozwalaj dzieciom ani osobom, które nie są zaznajomione z treścią niniejszej instrukcji obsługi, pracować z urządzeniem.

• Osoba obsługująca kosiarkę jest odpowiedzialna za bezpieczeństwo osób znajdujących się w miejscu pracy.

• Nigdy nie używaj kosiarki w pobliżu innych osób, dzieci lub zwierząt żyjących na wolności.

• Przed rozpoczęciem koszenia sprawdź teren, na którym kosiarka będzie używana i usuń wszelkie kamienie, druty, patyki, drzazgi, kości i inne zanieczyszczenia, które mogą się zaplątać lub odchylić i spowodować obrażenia.

• Wszystkie nakrętki, kołki i muszą być odpowiednio dokręcone, aby maszyna była w idealnym i sprawnym stanie.

• Nigdy nie używaj kosiarki bez osłony ochronnej.

• Nigdy nie używaj kosiarki z luźnym ostrzem tnącym. Zawsze sprawdzaj, czy wszystkie powiązane są dokręcone.

• ostrza należy wymienić.

• Podczas pracy z kosiarką muszą upewnić się, że stoją bezpiecznie.

• Nigdy nie przechowuj kosiarki w zamkniętych lub słabo wentylowanych pomieszczeniach, w których mogą gromadzić się opary. Spaliny silnika zawierają tlenek węgla, który zagraża życiu.

• Pracuj tylko w wystarczających warunkach oświetleniowych (o zmierzchu lub przy wystarczającym sztucznym oświetleniu).

• Nie używaj kosiarki, gdy pada deszcz lub gdy trawa jest mokra.

• Zachowaj szczególną ostrożność podczas koszenia na wzniesieniu (na zboczu). Zawsze kosić prostopadle do zbocza, równolegle do konturu, a nie bezpośrednio pod górę/w dół.Manual_FX-RM5170AGILE_Int24_rev1

• W żadnym wypadku nie należy pozostawiać pracującej kosiarki bez nadzoru; Jeśli używasz kosiarki, wyłącz silnik i wyłącz silnik.

• Nigdy nie podnoś tylnej części kosiarki podczas jej parkowania i nie trzymaj kończyn w pobliżu urządzenia tnącego lub tylnej rynny wyrzutowej, gdy silnik pracuje.

• Nigdy nie zmieniaj ustawienia prędkości obrotowej silnika.

• Nigdy nie transportuj kosiarki z pracującym silnikiem.

• Wyłącz silnik i odłącz świecę zapłonu, jeśli: jeśli wykonujesz prace pod agregatem koszącym lub w rynnie wyrzutowej. podczas przeprowadzania konserwacji, napraw lub przeglądów maszyny. przed przenoszeniem, podnoszeniem lub transportem kosiarki. jeśli pozostawisz kosiarkę bez nadzoru lub jeśli chcesz wyregulować wysokość koszenia. przed wyjęciem i opróżnieniem kanału wyrzutu zgrubnego.

• Jeśli pojawi się obcy przedmiot, wyłącz silnik i dokładnie sprawdź, czy nie jest uszkodzony. W przypadku uszkodzenia należy oddać kosiarkę do specjalistycznego centrum serwisowego w celu naprawy. UWAGA: Dmuchawa kosiarki obraca się jeszcze przez kilka sekund po wyłączeniu silnika.

Jeśli kosiarka wibruje nieprawidłowo, natychmiast wyłącz silnik. Aby zapewnić bezpieczną pracę, regularnie sprawdzaj, czy, i nakrętki kosiarki są dokręcone. UWAGA: PALIWO JEST WYSOCE ŁATWOPALNĄ CIECZĄ.

• Przechowuj paliwo w odpowiednim pojemniku.

• Wlewaj paliwo tylko w otwartym i dobrze wentylowanym miejscu. Nie pal tytoniu ani nie używaj telefonu komórkowego podczas pracy z paliwem.

• Paliwo należy uzupełniać tylko wtedy, gdy silnik jest wyłączony. Nigdy nie otwieraj zbiornika paliwa ani nie dolewaj paliwa, gdy silnik jest gorący lub pracujący.

• Jeśli paliwo zostało rozlane, nie uruchamiaj silnika. Wyjmij kosiarkę z miejsca, w którym rozlało się paliwo, uważając, aby uniknąć możliwego zapłonu. Nie wznawiaj pracy, dopóki rozlane paliwo nie wyparuje, a opary paliwa nie rozproszą się.

• Po wlaniu paliwa dokręć korek wlewu paliwa i korek kanistra z paliwem.

UWAGA: Przed wykonaniem jakichkolwiek czynności konserwacyjnych lub naprawczych wyłącz silnik i wyjmij świecę zapłonową.

Jeśli nie używasz urządzenia przez dłuższy czas, przechowuj je zgodnie z poniższymi instrukcjami. Wydłuża to żywotność maszyny.Manual_FX-RM5170AGILE_Int24_rev1

• Ta sama benzyna nie może pozostawać w zbiorniku dłużej niż miesiąc.

• Dokładnie wyczyść kosiarkę i przechowuj ją w suchym pomieszczeniu.

• Nigdy nie przechowuj kosiarki z paliwem w zbiorniku w budynku, w którym może wystąpić otwarty płomień lub iskra.

• Aby zmniejszyć ryzyko pożaru, silnik, tłumik, komora akumulatora i miejsce przechowywania paliwa powinny być wolne od trawy, liści lub nadmiernej ilości smaru.

• Jeśli zbiornik paliwa musi zostać opróżniony, należy to zrobić na zewnątrz.

• Podczas regulacji maszyny upewnij się, że palce nie zostaną przytrzaśnięte między ruchomym nożem a stałymi częściami maszyny.

• Pozostaw produkt do ostygnięcia przez co najmniej 30 minut przed przechowywaniem.

ALUZJA Prosimy o zapoznanie się z możliwościami utylizacji w Twojej gminie/mieście, Recykling surowców zamiast utylizacji odpadów.

Silnik OHV, chłodzony powietrzem, 4-suwowy Moc znamionowa 2,9 kW Silnik 2800 obr./min Pojemność sześcienna 170 cm³ Rozrusznik Wciągnik linowy / eStart (tylko dla modelu eS) Objętość zbiornika 1,0l Pojemność zbiornika oleju 0,5l Wysokości koszenia 25mm-75mmManual_FX-RM5170AGILE_Int24_rev1

Szerokość cięcia 508 milimetr Średnica kół 18 cm z przodu / 23 cm z tyłu Pojemnik na trawę objętościową 60l Poziom mocy akustycznej 98dB Wibracja 3,64 km/h Ciężar 37,5 kgManual_FX-RM5170AGILE_Int24_rev1

108. EU Deklaracja zgodności

Producent FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Niemcy E-mail: [e-mail] Sieć: www.fuxtec.de Imię i nazwisko / nazwa Kosiarka spalinowa FX-RM5170PRO Kosiarka spalinowa FX-RM5170PRO Dyrektywa WE 2006 42 WE 2014/30/UE 200/14/WE zmieniona 2005/88/WE Załącznik IV Angewandte Normen / obowiązujące normy

EN ISO 14982:2009 Niniejszym oświadczamy, że w/w maszyna jest zgodna z zasadniczymi wymaganiami bezpieczeństwa i ochrony zdrowia wymienionej Dyrektywy WE ze względu na swoją konstrukcję w wersji, którą wprowadziliśmy na rynek. Wszelkie manipulacje lub modyfikacje maszyny, które nie zostały wcześniej wyraźnie przez nas zatwierdzone, spowodują unieważnienie niniejszego dokumentu. Niniejszym oświadczamy, że wyżej wymieniona maszyna spełnia zasadnicze wymagania bezpieczeństwa i ochrony zdrowia określone w wyżej wymienionych dyrektywach WE. Jakakolwiek manipulacja lub zmiana maszyny, która nie została przez nas wcześniej wyraźnie autoryzowana, powoduje nieważność niniejszego dokumentu. Przechowywanie dokumentów technicznych: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Niemcy, L. Zirkler, Dyrektor Zarządzający
