GEBRUIKSAANWIJZING FXRM5170agile Fuxtec

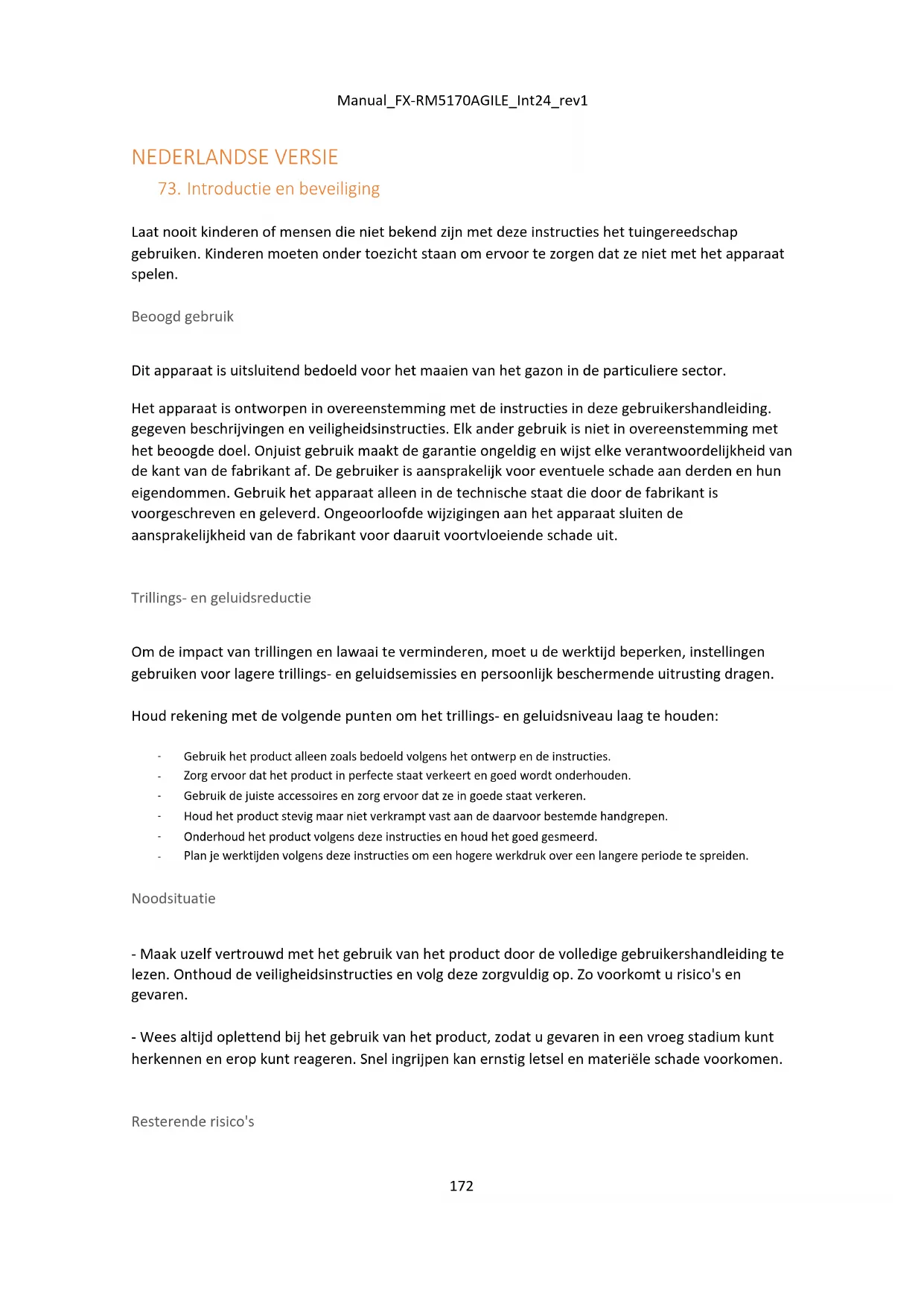

73. Introductie en beveiliging

Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het tuingereedschap gebruiken. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Beoogd gebruik Dit apparaat is uitsluitend bedoeld voor het maaien van het gazon in de particuliere sector. Het apparaat is ontworpen in overeenstemming met de instructies in deze gebruikershandleiding. gegeven beschrijvingen en veiligheidsinstructies. Elk ander gebruik is niet in overeenstemming met het beoogde doel. Onjuist gebruik maakt de garantie ongeldig en wijst elke verantwoordelijkheid van de kant van de fabrikant af. De gebruiker is aansprakelijk voor eventuele schade aan derden en hun eigendommen. Gebruik het apparaat alleen in de technische staat die door de fabrikant is voorgeschreven en geleverd. Ongeoorloofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit.

Trillings- en geluidsreductie Om de impact van trillingen en lawaai te verminderen, moet u de werktijd beperken, instellingen gebruiken voor lagere trillings- en geluidsemissies en persoonlijk beschermende uitrusting dragen. Houd rekening met de volgende punten om het trillings- en geluidsniveau laag te houden:

Gebruik het product alleen zoals bedoeld volgens het ontwerp en de instructies.

Zorg ervoor dat het product in perfecte staat verkeert en goed wordt onderhouden.

Gebruik de juiste accessoires en zorg ervoor dat ze in goede staat verkeren.

Houd het product stevig maar niet verkrampt vast aan de daarvoor bestemde handgrepen.

Onderhoud het product volgens deze instructies en houd het goed gesmeerd.

Plan je werktijden volgens deze instructies om een hogere werkdruk over een langere periode te spreiden. Noodsituatie - Maak uzelf vertrouwd met het gebruik van het product door de volledige gebruikershandleiding te lezen. Onthoud de veiligheidsinstructies en volg deze zorgvuldig op. Zo voorkomt u risico's en gevaren. - Wees altijd oplettend bij het gebruik van het product, zodat u gevaren in een vroeg stadium kunt herkennen en erop kunt reageren. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.

Ook als u deze grasmaaier volgens de voorschriften bedient, zijn er altijd restrisico's. De volgende gevaren kunnen zich voordoen in verband met de constructie en het ontwerp van deze grasmaaier:

• Verwondingen en materiële schade veroorzaakt door rondvliegende onderdelen.

• Gehoorschade als u niet de juiste gehoorbescherming draagt of de grasmaaier gedurende langere tijd gebruikt.

• Gezondheidsschade als gevolg van hand-armtrillingen als de grasmaaier gedurende langere tijd wordt gebruikt of niet goed wordt geleid en onderhouden.

74. Veiligheidsinstructies voor grasmaaiers

Algemene veiligheidsinstructies - Lees voor uw veiligheid en die van anderen deze gebruiksaanwijzing en de bijbehorende veiligheidsinstructies voordat u het apparaat gebruikt. Bewaar a.u.b. de gebruiksaanwijzing en Bewaar hun veiligheidsinstructies veilig op voor later gebruik en beschouw ze als elk inzetstuk bij de hand. - Geef de gebruiksaanwijzing door in geval van verandering van eigendom met het apparaat. - Personen die het apparaat bedienen, mogen niet onder invloed zijn van bedwelmende middelen (bijv. alcohol, drugs of medicijnen). - Gebruik het apparaat alleen op de door de fabrikant voorgeschreven en geleverde wijze technische staat. Ongeoorloofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit. - Gebruik het apparaat alleen bij daglicht of bij goed kunstlicht. - Gebruik het apparaat alleen bij droog weer. Houd het uit de buurt van regen of nat. Het binnendringen van water in het apparaat verhoogt het risico op elektrische schokken. - Schakel het apparaat uit en verwijder de batterij als u aan de volgende voorwaarden voldoet: ⬧ als het apparaat onbeheerd wordt achtergelaten; ⬧ als het apparaat overmatig begint te trillen. Voor gebruik - Voordat u met de werkzaamheden begint, moet u zich vertrouwd maken met het apparaat, de functies en de bedieningselementen. - Controleer het apparaat op tekenen van slijtage of beschadiging voordat u het gebruikt en na een botsing. - Gebruik geen apparaat waarvan de schakelaar defect is en niet meer kan worden in- of uitgeschakeld.Manual_FX-RM5170AGILE_Int24_rev1

- Controleer of alle moeren, bouten en schroeven goed vastzitten om er zeker van te zijn dat het apparaat veilig werkt. - Gebruik nooit een apparaat met beschadigde of ontbrekende onderdelen. Laat ze repareren of, indien nodig, vervangen door een gekwalificeerde specialist of gespecialiseerde werkplaats. - Draag bij het werken met of aan het apparaat altijd stevige schoenen, een lange broek en de juiste persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, antislip werkhandschoenen, enz.). Het dragen van persoonlijke beschermingsmiddelen vermindert het risico op letsel.

Tijdens gebruik Schakel het apparaat niet in als er mensen (vooral kinderen) of dieren in de buurt zijn. Zorg ervoor dat kinderen niet met het apparaat spelen. Stop met werken als u merkt dat er mensen (vooral kinderen) of huisdieren in de buurt zijn. Werken op steile hellingen kan gevaarlijk zijn. Zorg ervoor dat u stevig staat en maai langzaam. Maai altijd dwars op de helling en niet op en neer. Wees vooral voorzichtig bij het veranderen van richting. Er bestaat gevaar voor kantelen! Maai niet op steile hellingen. Wees vooral voorzichtig bij het achteruit rijden tijdens het maaien en het trekken van de grasmaaier op zichzelf. Kantel de grasmaaier niet bij het inschakelen van de motor. Houd een veilige afstand zoals aangegeven door het frame van de handgreep. Schakel de motor pas in als uw voeten zich op veilige afstand van het snijmes bevinden. Wees voorzichtig en grijp niet in het roterende snijblad. Schakel de grasmaaier uit voordat u hem kantelt of vervoert, bijv. van/naar het gazon of over paden. Rijd nooit over grind terwijl de motor draait. Er bestaat gevaar om door stenen te worden geraakt! Voordat u de grasmaaier optilt of vervoert, moet u de motor afzetten totdat het snijmes tot stilstand is gekomen. Pas de maaihoogte pas aan als de motor is uitgeschakeld en het snijmes tot stilstand is gekomen. Open de uitblaasklep nooit terwijl de motor draait. Voordat u de grasopvangbak verwijdert, zet u de motor uit en wacht u tot het snijmes tot stilstand is gekomen. Nadat u de grasopvangbak hebt geleegd, bevestigt u deze voorzichtig weer en zorgt u ervoor dat de grasopvangbak stevig aan de grasmaaier is bevestigd. Maai indien mogelijk geen nat gras. Werk niet met het tuingereedschap in een explosieve omgeving met ontvlambare vloeistoffen, gassen of stof. Als u het werk onderbreekt, laat het apparaat dan nooit onbeheerd achter en bewaar het op een veilige plaats.

Na afloop van de opdracht Schakel het apparaat uit en verplaats het apparaat dan pas naar een veilige plaats. Houd het apparaat buiten het bereik van kinderen. Zorg ervoor dat de ventilatieopeningen in het apparaat schoon zijn. Houd alle moeren, bouten en bouten vastgedraaid om ervoor te zorgen dat de grasmaaier in veilige staat verkeert. Controleer de grasopvangbak regelmatig op slijtage of schade.Manual_FX-RM5170AGILE_Int24_rev1

Gebruik alleen een snijmes dat bedoeld is voor deze grasmaaier. Volg de meegeleverde installatie-instructies en verwijder vooraf de batterij (alleen voor een eS- model). Laat reparaties alleen uitvoeren door een gekwalificeerde technicus of servicecentrum.Manual_FX-RM5170AGILE_Int24_rev1

75. Informatie en waarschuwingen

Cilinderinhoud : 170 cc

Gelieve alleen normale benzine te tanken met een octaangetal van minimaal 95. De maximale inhoud van de brandstoftank is 1,0 liter.

Gevaar voor letsel: houd uw handen en voeten uit de buurt!

Let op: lees de gebruiksaanwijzing aandachtig door! De maaier wordt geleverd zonder olie!

Aanwijzingen voor het gebruik van de ontluchtingspomp bij een koude start!Manual_FX-RM5170AGILE_Int24_rev1

Belangrijke informatie voor het monteren van de maaier Voordat u de benzine grasmaaier monteert en gebruikt, dient u eerst de volledige gebruikershandleiding en de daarin opgenomen instructies zorgvuldig door te lezen. BELANGRIJKE INFORMATIE: De grasmaaier wordt geleverd ZONDER BRANDSTOF EN OLIE in de motor. Uw nieuwe grasmaaier is getest in de productiefaciliteit, wat betekent dat er een kleine hoeveelheid resterende olie in de motor kan zitten of zichtbaar kan zijn op de peilstok! DE GRASMAAIER UIT DE KARTONNEN VERPAKKING HALEN Haal de grasmaaier uit de kartonnen verpakking en controleer of er geen losse onderdelen meer in de verpakking zitten. Montage van boven- en onderliggers Vouw het handvat van de grasmaaier voorzichtig uit en zorg ervoor dat u de bedieningskabels van de grasmaaier niet bekneld raakt of beschadigt. Open het handvat en schroef de handgreepdelen vast met de vier vleugelmoeren, elk een ring en de schroeven zoals hieronder weergegeven. Steek de startkabel aan de rechterkant van het handvat en bevestig deze met het plastic handvat (zie onderstaande afbeeldingen). Als u de hoogte van het stuur wilt aanpassen, kunt u kiezen voor de twee gaten "L" of "H" in de linker- en rechterbeugels om het stuur met schroeven en knoppen te bevestigen. Het "H"-gat is de hoge positie van het stuur en het "L"-gat is de lage positie van het stuur.Manual_FX-RM5170AGILE_Int24_rev1 179Manual_FX-RM5170AGILE_Int24_rev1 180Manual_FX-RM5170AGILE_Int24_rev1

Steek de motoraandrijving en de motortoerentalkabel in het gat van de bijbehorende hendel, zie onderstaande afbeelding. De pijl geeft aan waar de kabel gehackt moet worden.

Montage van het bedieningspaneel Haal het bedieningspaneel uit de doos en bevestig het met de twee meegeleverde schroeven (zie de volgende afbeelding). Houd er rekening mee dat sommige modellen de keuzehendel aan de linkerkant hebben en andere aan de rechterkant

Installatie van de grasopvangbak De Kabel van het motortoerental Aandrijving van de kabelmotorManual_FX-RM5170AGILE_Int24_rev1

Bevestig eerst het handvat van de grasopvangbak met de drie meegeleverde schroeven. Plaats vervolgens de plastic randen van de mand op het frame en bevestig de clips zoals hieronder weergegeven. De grasopvangbak bevat een handige niveau-indicator die aangeeft of de mand vol gras zit en geleegd moet worden (zie de volgende afbeelding).

Til de achteruitworpbescherming op, verwijder de mulchset en plaats de grasopvangbak (zie onderstaande afbeelding).

Kit voor mulchen Met behulp van de meegeleverde mulchset kunt u de uitworpopening aan de achterzijde blokkeren. Het gazon wordt niet opgevangen en wordt verder versnipperd door de rotatie van het mes!

Steunen / wig voor het optillen en vasthouden van de achterklep Haal twee steunwiggen uit hun tas en til de achterste uitwerpbescherming op, installeer de twee steunen die de achterste uitwerpbescherming kunnen vasthouden, zodat het gras efficiënter van het dek kan worden verwijderd.Manual_FX-RM5170AGILE_Int24_rev1

Stortkoker aan de zijkant Om de zij-uitworp te gebruiken, tilt u het deksel op en haakt u de zij-uitwerptrechter in (zie afbeelding).

BELANGRIJKE OPMERKINGEN: Niet elk model heeft een zij-uitworp. Als u wilt mulchen, moet de zij-uitworp vooraf worden verwijderd.Manual_FX-RM5170AGILE_Int24_rev1

77. Voor het eerste gebruik

Giet de olie erbij LET OP: De maaier wordt geleverd zonder olie in de motor. Alle motoren worden in de fabriek getest voordat ze worden verpakt. Het grootste deel van de olie wordt verwijderd voordat het wordt verscheept; Er blijft echter een klein deel van de olie in de motor achter. Tijdens het transport beweegt de olie in de motorruimte. Daarom kan het zijn dat er voldoende olie op de peilstok wordt weergegeven. Maar dit is niet het geval! Voeg daarom voldoende olie toe zodat het oliepeil zich tussen de bovenste en onderste markeringen op de peilstok bevindt (zie afbeelding). Vul de motor niet te vol met olie.

Vuldop voor oliepeilstok (Schroef bij het meten van het oliepeil de peilstok niet vast) Maximale vulhoogte Minimale vulhoogteManual_FX-RM5170AGILE_Int24_rev1

De motor wordt geleverd zonder benzine, tank 1.0 liter benzine voordat u de motor start.

Verwijder de tankdop

Vul brandstof in de hals van de brandstoftank tot aan de onderkant van de niveaulimiet. Niet te vol zetten. Veeg eventueel gemorste brandstof op voordat u de motor start.

Draai de tankdop vast. Benzine is licht ontvlambaar en benzinedampen kunnen ontploffen en leiden tot ernstig letsel of de dood. Wees uiterst voorzichtig bij het omgaan met benzine. Houd het buiten het bereik van kinderen. Tank bij in een goed geventileerde ruimte met uitgeschakelde motor. Rook niet en laat geen vlammen of vonken toe in het gebied waar de motor wordt bijgetankt of waar benzine is opgeslagen. Vermijd herhaald of langdurig contact met de huid of inademing van dampen. Sluit na het tanken de tankdop goed af. Als er brandstof is gemorst, zorg er dan voor dat het gebied droog is voordat u de motor start.

Maaihoogte instellen

Gebruik de hendel voor het instellen van de maaihoogte om de gewenste hoogte in te stellen waarop het gras moet worden gemaaid. Let op: Er bestaat een aanzienlijk risico op letsel. Voer dit proces daarom alleen uit als de motor is uitgeschakeld en het snijmes stilstaat.

Afstelling voorwiel:

5) Trek de vergrendeling omhoog en draai hem naar de "CLOSE"-stand, de richting van het voorwiel kan ook zo

worden vastgelegd dat deze alleen naar voren wijst.

6) Trek de vergrendeling omhoog en draai hem naar de "OPEN"-stand, het voorwiel is zwenkbaar, wat een goede

manoeuvreerbaarheid mogelijk maakt bij het maaien rond bloembedden, bomen, enz.Manual_FX-RM5170AGILE_Int24_rev1

78. Werken met de maaier

De motor starten / stoppen Druk bij een koude start eerst op de primerpomp voordat u de gashendel op de bovenligger vastdraait.

Belangrijke opmerking: niet elk model is uitgerust met een primerpomp. Om de motor te starten, draait u vervolgens de hendel voor de motorkabel vast aan de hendel van de bovenste handgreep.

Trek vervolgens voorzichtig aan de hendel van de startkabel totdat u een lichte weerstand voelt. Nu trekken ze met vaart aan het startkoord om de motor te starten. In het geval van een koude start kan het 2-3 pogingen duren voordat de motor draait.

Om de motor weer te stoppen, laat u eenvoudig de hendel los met de motorkabel. De motor stopt en het blad draait nog een paar ronden totdat het volledig tot stilstand komt.

Variabele snelheidsinstelling van de motor Voor de beste maaikwaliteit maait u altijd met de gashendel in de stand "FAST" (zie onderstaande tekening). Wanneer het mes met de vooraf ingestelde hoge snelheid draait, ontstaat er een sterk waaiereffect dat het gras optilt en efficiënter maait.

Om de motor te stoppen, trekt u de hendel naar achteren en laat u vervolgens de motoraandrijfhendel los.

Algemene onderhoudsopmerkingen: Alle moeren, bouten en bouten moeten goed worden vastgedraaid, zodat de machine zich in een veilige en operationele toestand bevindt. Regelmatig onderhoud is de basisvoorwaarde voor de veiligheid van de gebruiker, het behoud van de bedrijfstoestand en de prestaties van de grasmaaier. Bewaar een machine met benzine in de tank nooit in een gebouw waar de dampen in de buurt van open vuur, vonken of hoge temperaturen kunnen komen. Laat de motor afkoelen voordat u deze in een afgesloten ruimte uitschakelt.

Om het risico op brand te verminderen, moet u ervoor zorgen dat de grasmaaier, en vooral de motor, de uitlaatdemper en ook de plaats waar de vervangende brandstof is opgeslagen, vrij zijn van gras, bladeren of overmatige hoeveelheden smeermiddelen. Controleer regelmatig de staat van het deksel van de grasopvangbak en de grasopvangbak en vervang deze als deze beschadigd is. Tap de brandstof af in een goed geventileerde ruimte als de motor is afgekoeld. Gebruik dikke werkhandschoenen bij het verwijderen en installeren van het snijblad. AANDACHT: Voordat u onderhoud of reparaties uitvoert, moet u de motor afzetten en de bougie verwijderen. Controleer de grasmaaier regelmatig en zorg ervoor dat u eventuele grasresten van de onderkant van het chassis verwijdert. Smeer de chassisas en lagers regelmatig met een geschikt smeermiddel. Controleer regelmatig de staat van de messen, aangezien deze een aanzienlijke invloed hebben op de prestaties van de grasmaaier. De messen moeten altijd scherp en uitgebalanceerd zijn. Controleer regelmatig of alle bouten en moeren goed zijn vastgedraaid. Versleten of verkeerd vastgedraaide bouten en moeren kunnen ernstige schade aan de motor of het frame veroorzaken.Manual_FX-RM5170AGILE_Int24_rev1

Als het mes hard een obstakel raakt, stop dan de grasmaaier en neem contact op met de klantenservice van FUXTEC. Het snijmes is gemaakt van geperst staal. Om een optimaal maairesultaat te bereiken, slijpt u het mes regelmatig, ongeveer elke 25 bedrijfsuren. Controleer of het mes altijd goed in balans is. Steek hiervoor een stalen as (met een diameter van 2-3 mm) in het middelste gat. Als de as goed is uitgelijnd, blijft deze in de horizontale positie. Als het mes niet in de horizontale positie blijft staan, vervang het dan. Wanneer u het mes verwijdert, draait u de bout los en controleert u de meshouder. Als de onderdelen versleten of beschadigd zijn, vervang ze dan. LET OP: Gebruik altijd alleen originele reserveonderdelen. Reserveonderdelen van inferieure kwaliteit kunnen de grasmaaier ernstig beschadigen en een veiligheidsrisico vormen.

Het snijmes vervangen Kantel de maaier naar rechts zodat de kant van het luchtfilter naar boven wijst. Dit voorkomt dat er brandstof lekt en de maaier hard start. Inspecteer het mes op schade, scheuren en overmatige roest of corrosie. Een bot mes kan worden geslepen, maar een mes dat overmatig versleten, gebogen, gebarsten of anderszins beschadigd is, moet worden vervangen. Bij het installeren van het mes moet altijd een momentsleutel worden gebruikt. Controleer of de schroeven van het mes goed vastzitten.

Als u het mes verwijdert om te slijpen of te vervangen, heeft u een momentsleutel nodig voor installatie. Draag geschikte werkhandschoenen om uw handen te beschermen.

Verwijder de schroef met een dopsleutel. Gebruik een houten blok om te voorkomen dat het mes gaat draaien bij het verwijderen van de schroef. Verwijder vervolgens het mes.

Monteer het mes met de messchroef en speciale ringen. Zorg ervoor dat u de speciale ringen installeert met de holle kant naar het mes en de bolle kant naar de schroef.

Draai de messchroef vast met een momentsleutel, gebruik een houten blok om te voorkomen dat het mes draait wanneer de schroef wordt aangedraaid.Manual_FX-RM5170AGILE_Int24_rev1

Voordelen van de Easy Clean-functie Aan de linkerkant van de maaier vind je op sommige modellen een wateraansluiting voor het wassen van de maaier. Als u de wateraansluiting gebruikt, moet de machine in de laagste stand op het gazon staan. Dit zorgt ervoor dat het water tijdens het schoonmaken onder het maaidek blijft.

• Sluit een slang aan op het mondstuk.

• Zet het water open en start de motor.

• De rotaties van de messen zorgen ervoor dat het water de onderkant van de maaier reinigt.

Luchtfilter Als de motor wordt gebruikt zonder luchtfilter of met een beschadigd luchtfilter, kan er vuil in de motor komen, waardoor de motor snel gaat slijten.

• Druk op de flappen van het deksel en verwijder het deksel.

• Verwijder het filter van de luchtfilterbasis.

• Controleer het filter en het schuimelement en vervang het als het beschadigd is.

• Reinig het filter door er meerdere keren mee op een harde ondergrond te tikken om vuil te verwijderen, of blaas perslucht door het luchtfilter van binnenuit. Probeer nooit het vuil weg te borstelen; Door af te borstelen wordt het vuil in de vezels geduwd.

• Gebruik adamp doek om het vuil van de binnenkant van de behuizing en het deksel van het luchtfilter te vegen. Zorg ervoor dat er geen vuil in het luchtkanaal komt dat naar de carburateur leidt.

• Plaats het filter en het deksel terug.

Schuimrubberen inzetstuk Kleppen voor het openen Het deksel van de luchtfilter Noten De doos van de luchtfilterManual_FX-RM5170AGILE_Int24_rev1

Bougie Om goed te kunnen presteren, moet de bougie een juiste afstand hebben en vrij zijn van afzettingen. Om de bougie te onderhouden, gaat u als volgt te werk:

• Koppel de bougiestekker los en verwijder al het vuil in het bougiegebied.

• Verwijder de bougie met een bougiesleutel.

Belangrijk: Een bougiesleutel is niet inbegrepen

• Controleer de bougie. Vervang ze als de elektroden versleten zijn of als de isolator scheuren of barsten vertoont.

• Meet de elektrodeafstand van de bougie met een geschikte meter. De afstand moet 0,028 ~ 0,031 inch (0,7 ~ 0,8 mm) zijn. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen met een geschikt gereedschap

• Plaats de bougie voorzichtig met de hand om te voorkomen dat u deze te vast aandraait.

• Plaats de bougiestekker op de bougie. Let op: Een losse bougie kan oververhit raken en de motor beschadigen. Als u de bougie te strak aandraait, kan de schroefdraad in de cilinderkop beschadigd raken. Aanpassen van de kabels Voordat de machine in gebruik wordt genomen, moet altijd de afstelling van het touw worden gecontroleerd. De kabels kunnen worden gecontroleerd door de handgrepen volledig te bedienen en te controleren of de kabel strak zit. Is dit niet het geval, dan moet deze worden vastgedraaid. Als de handgreep niet gemakkelijk volledig te bedienen is, moet de kabel worden losgemaakt. Na het eerste seizoen moet er rekening mee worden gehouden dat de kabels moeten worden aangepast voor een optimale activering, aangezien de kabels tijdens gebruik kunnen uitrekken. Afstelling kan nodig zijn voor de volgende kabels:

1. Kabel voor de aandrijving

2. Kabel voor de motorrem

• Dit product is uitsluitend bedoeld om te maaien. Gebruik het niet voor andere doeleinden dan waarvoor het bedoeld is. Anders bestaat het risico dat het beschadigd raakt of tot letsel leidt.

• Laat kinderen of mensen die niet bekend zijn met de inhoud van deze gebruiksaanwijzing nooit met het apparaat werken.

• De persoon die de grasmaaier bedient, is verantwoordelijk voor de veiligheid van de mensen in het werkgebied.

• Gebruik de grasmaaier nooit in de buurt van andere mensen, kinderen of vrij rondlopende dieren.

• Voordat u begint met maaien, controleert u het terrein waar de maaier zal worden gebruikt en verwijdert u alle stenen, draden, stokken, splinters, botten en ander vuil dat verstrikt kan raken of kan afbuigen en letsel kan veroorzaken. GEBRUIKSAANWIJZING

• Alle moeren, pennen en bouten moeten goed worden vastgedraaid, zodat de machine in perfecte en operationele staat verkeert.

• Gebruik de grasmaaier nooit zonder de beschermhoes.

• Gebruik de grasmaaier nooit met een los snijmes. Controleer altijd of alle bijbehorende schroeven zijn vastgedraaid.

• Botte messen moeten worden vervangen.

• Bij het werken met de grasmaaier moeten ze ervoor zorgen dat ze stevig staan.

• Bewaar de grasmaaier nooit in afgesloten of slecht geventileerde ruimtes waar dampen zich kunnen ophopen. De uitlaatgassen van de motor bevatten koolmonoxide, wat levensgevaarlijk is.

• Werk alleen bij voldoende lichtomstandigheden (in de schemering of bij voldoende kunstlicht).

• Gebruik de grasmaaier niet als het regent of als het gras nat is.

• Wees vooral voorzichtig bij het maaien op verhoogd terrein (op een helling). Maai altijd loodrecht op de helling,Manual_FX-RM5170AGILE_Int24_rev1

evenwijdig aan de contour en niet direct bergop/bergaf.

• Laat de grasmaaier in geen geval onbeheerd draaien; Als u de grasmaaier laat draaien, zet dan de motor af en zet de motor uit.

• Til nooit de achterkant van de grasmaaier op wanneer u deze parkeert en houd uw ledematen niet in de buurt van het maaidek of de achterste uitworprechter wanneer de motor draait.

• Verander nooit de toerentalinstelling van de motor.

• Vervoer de grasmaaier nooit met draaiende motor.

• Zet de motor af en trek de stekker uit het stopcontact als: als u werkzaamheden uitvoert onder het maaidek of in de afvoergoot. wanneer u onderhoud, reparaties of inspecties aan de machine uitvoert. voordat u de grasmaaier draagt, optilt of vervoert. Als u de grasmaaier onbeheerd achterlaat of als u de maaihoogte wilt aanpassen. voordat u het grove uitwerpkanaal verwijdert en leegt.

• Als er een vreemd voorwerp verschijnt, zet dan de motor af en controleer grondig op schade. Breng de grasmaaier in geval van schade naar een gespecialiseerd servicecentrum voor reparatie. AANDACHT: De blazer van de maaier blijft nog enkele seconden draaien nadat de motor is uitgeschakeld.

Als de grasmaaier abnormaal trilt, zet dan onmiddellijk de motor af. Om een veilige werking te garanderen, moet u regelmatig controleren of de bouten, bouten en moeren van de grasmaaier zijn vastgedraaid. LET OP: BRANDSTOF IS EEN LICHT ONTVLAMBARE VLOEISTOF.

• Bewaar de brandstof in een geschikte container.

• Vul alleen brandstof bij op een open en goed geventileerde plaats. Rook niet en gebruik geen mobiele telefoon bij het omgaan met brandstof.

• Vul alleen brandstof bij als de motor is uitgeschakeld. Open nooit de brandstoftank en vul nooit brandstof bij als de motor heet is of draait.

• Als er brandstof is gemorst, start de motor dan niet. Verwijder de grasmaaier van de plaats waar de brandstof is gemorst en zorg ervoor dat deze niet kan ontbranden. Ga pas verder met werken als de gemorste brandstof is verdampt en de brandstofdampen zijn verdwenen.

• Draai na het tanken van de brandstof de tankdop en de dop van de jerrycan vast.

AANDACHT: Voordat u onderhoud of reparaties uitvoert, moet u de motor afzetten en de bougie verwijderen.

Als u het apparaat voor langere tijd niet gebruikt, dient u het op te bergen volgens de onderstaande instructies. Dit verlengt de levensduur van de machine.

• Dezelfde benzine mag niet langer dan een maand in de tank blijven.

• Maak de maaier grondig schoon en bewaar hem in een droge ruimte.

• Bewaar de grasmaaier nooit met brandstof in de tank in een gebouw waar een open vlam of vonk kan ontstaan.

• Om het risico op brand te verminderen, moet u de motor, de uitlaatdemper, het batterijcompartiment en de brandstofopslagruimte vrij houden van gras, bladeren of overmatig vet.

• Als de brandstoftank moet worden geleegd, moet dit buiten gebeuren.

• Zorg er bij het afstellen van de machine voor dat uw vingers niet bekneld raken tussen het beweegbare mes en de vaste delen van de machine.

• Laat het product minimaal 30 minuten afkoelen voordat u het opbergt.

TIP Informeer bij uw gemeente/stad naar de verwijderingsmogelijkheden, Grondstoffen recyclen in plaats van afvalverwerking.

Motor kopklepper, luchtgekoeld, 4-takt Nominaal vermogen 2,9 kW Motor 2800 toeren per minuut Cilinderinhoud 170 cc Starter Staaldraadtakel / eStart (alleen voor eS- model) Inhoud van de tank 1,0l Inhoud olietank 0,5l Maai hoogtes 25 mm-75 mmManual_FX-RM5170AGILE_Int24_rev1

84. EU Conformiteitsverklaring

Fabrikant FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Deutschland / Duitsland E-mail: [e-mail] Web: www.fuxtec.de Naam / naam Benzine grasmaaier FX-RM5170PRO Benzine Grasmaaier FX-RM5170PRO EG-richtlijn 2006 42 EG 2014/30/EU 200/14/EG zoals gewijzigd bij 2005/88/EG Bijlage IV Angewandte Normen / toepasselijke normen

EN ISO 14982:2009 Hierbij verklaren wij dat de bovengenoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de vermelde EG-richtlijn door haar ontwerp in de versie die wij op de markt hebben gebracht. Elke manipulatie of wijziging van de machine die niet vooraf uitdrukkelijk door ons is geautoriseerd, maakt dit document ongeldig. Hierbij verklaren wij dat de bovengenoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de bovengenoemde EG-richtlijnen. Elke manipulatie of wijziging van de machine die niet vooraf door ons uitdrukkelijk is geautoriseerd, maakt dit document ongeldig. Opslag van technische documenten: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Duitsland, L. Zirkler, Managing Director
