BRUKSANVISNING MagicSafe MSG150 WAECO

Inhämta mer information om den omfattande produktpaletten från WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.waeco.com

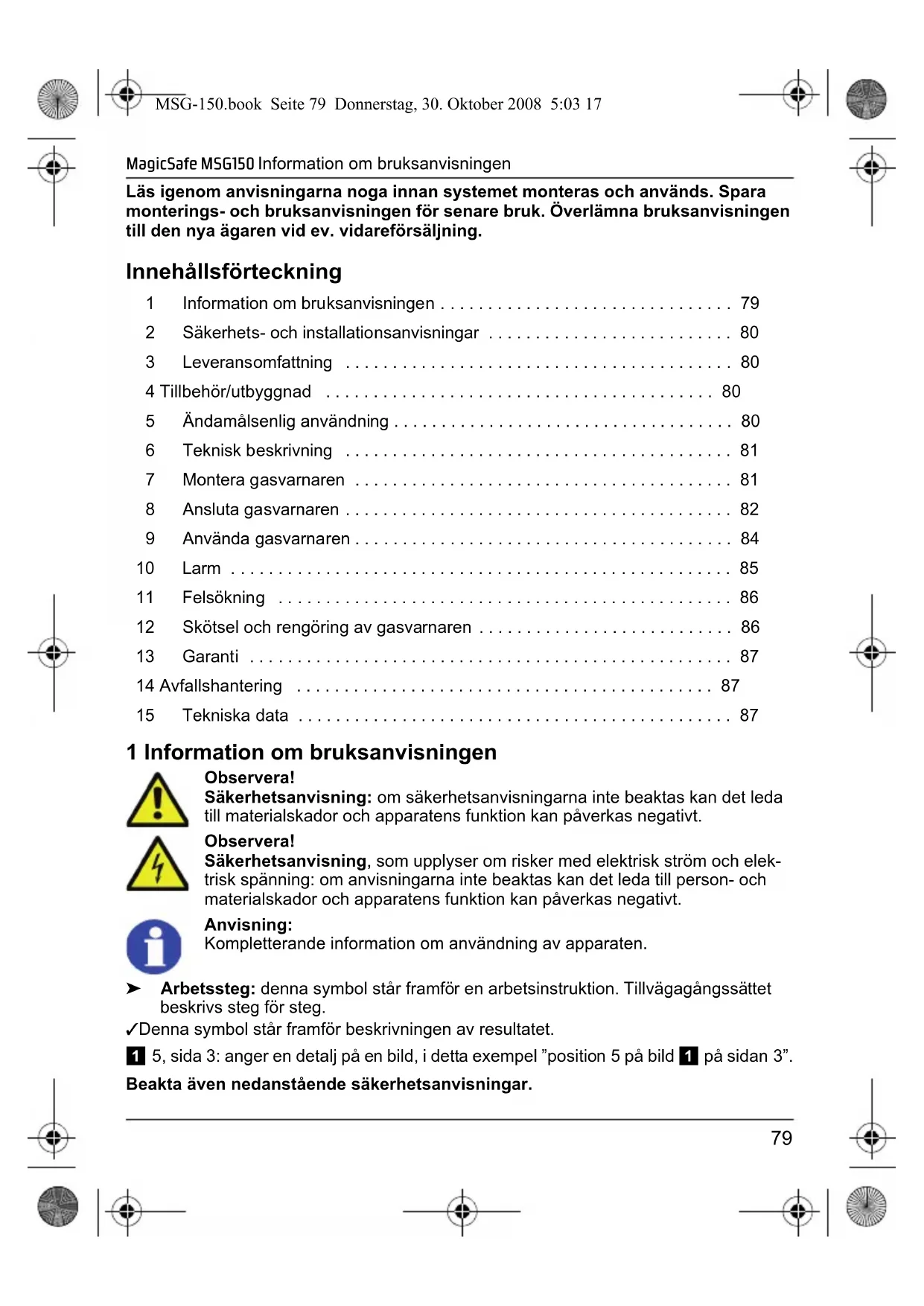

• Läs igenom anvisningarna noga innan systemet monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning. Innehållsförteckning 1 Information om bruksanvisningen p. 79
• 2 Säkerhets- och installationsanvisningar p. 80
• 3 Leveransomfattning p. 80
• 4 Tillbehör/utbyggnad p. 80
• 5 Ändamålsenlig användning p. 80
• 6 Teknisk beskrivning p. 81
• 7 Montera gasvarnaren p. 81
• 8 Ansluta gasvarnaren p. 82
• 9 Använda gasvarnaren p. 84
• 10 Larm p. 85
• 11 Felsökning p. 86
• 12 Skötsel och rengöring av gasvarnaren p. 86
• 13 Garanti p. 87
• 14 Avfallshantering p. 87
• 15 Tekniska data 1 Information om bruksanvisningen Observera! Säkerhetsanvisning: om säkerhetsanvisningarna inte beaktas kan det leda till materialskador och apparatens funktion kan påverkas negativt. Observera! Säkerhetsanvisning, som upplyser om risker med elektrisk ström och elek- trisk spänning: om anvisningarna inte beaktas kan det leda till person- och materialskador och apparatens funktion kan påverkas negativt. Anvisning: Kompletterande information om användning av apparaten. ➤ Arbetssteg: denna symbol står framför en arbetsinstruktion. Tillvägagångssättet beskrivs steg för steg. ✓ Denna symbol står framför beskrivningen av resultatet. 1 5, sida 3: anger en detalj på en bild, i detta exempel ”position 5 på bild 1 på sidan 3”. Beakta även nedanstående säkerhetsanvisningar. MSG-150.book Seite 79 Donnerstag, 30. Oktober 2008 5:03 17Säkerhets- och installationsanvisningar MagicSafe MSG150 p. 87

2 Säkerhets- och installationsanvisningar Observera! WAECO International övertar inget ansvar för skador som uppstår p.g.a. följande: – monteringsfel, – skador på apparaten, orsakade av mekanisk påverkan eller överspänning, – ändringar på apparaten, som utförts utan uttryckligt medgivande från WAECO International, – ej ändamålsenlig användning, d.v.s. användning som inte beskrivs i monte- ringsanvisningen. Beakta följande anvisningar för användningen: z Användning i fordon: använd endast apparaten när fordonets motor är avstängd. z Använd inte apparaten utomhus. z Testa apparatens funktion en gång i månaden, resp. efter längre användningsuppe- håll, genom att trycka på knappen (8 4, sida 5). 3 Leveransomfattning 4 Tillbehör/utbyggnad 5 Ändamålsenlig användning MagicSafe MSG-150 (Model No. MSG-150-N) är en gasvarnare som detekterar narkotisk gas innan den börjar verka. MSG-150 är avsedd för användning i fordon; den detekterar narkotisk gas med eter-, kloroform-, butan-, etan- eller trikloreten-bas. Anvisning: Med ett spänningsområde mellan 10 och 32 V DC kan MSG150 (artikelnum- mer MG-150-N) användas både i personbilar och lastbilen. Nr på 2, sida 3 Mängd Beteckning Artikel-nr 1 1 gasvarnare MSG-150 2 1 monteringsplatta – 1 monteringsmaterial Artikel-nr Beteckning MS-620SI Utomhussiren RV-AMP-SW Extra brytare MSG-150.book Seite 80 Donnerstag, 30. Oktober 2008 5:03 17MagicSafe MSG150 Teknisk beskrivning

6 Teknisk beskrivning Gasvarnaren MSG-150 är en flexibel varnare som detekterar narkotiska gaser innan de börjar verka. MSG-150 har en sensor och en akustisk signalgivare, den ansluts till en 12/24 V DC- spänningskälla, t.ex. till fordonets cigarettuttag. MSG-150 har även ett inbyggt relä, till vilket t.ex. en utomhussiren eller en signallampa kan anslutas. Anslutningen för reläet finns på gasvarnarens baksida (3, sida 4). MSG-150 kan användas på tre sätt: z som oberoende enhet z i kombination med utomhussiren MS-620SI z i kombination med MagicSafe larmsystem MS-650 eller MS-620 7 Montera gasvarnaren

För monteringen krävs följande verktyg: z Måttsticka (1 1, sida 3) z Körnare (1 2, sida 3) z Hammare (1 3, sida 3) z Borrsats (1 4, sida 3) z Borrmaskin (1 5, sida 3) z Skruvmejsel (1 6, sida 3)

7.2 Montera gasvarnaren

Beakta följande anvisningar vid monteringen av gasvarnaren: z Beakta kabelns längd. z Gasvarnaren bör monteras i närheten av sovalkoven, på samma höjd som madras- serna. ➤ Välj en lämplig monteringsplats. Nr på 3, sida 4 Beteckning 1 Reläkontakt 1 2 Reläkontakt 2 MSG-150.book Seite 81 Donnerstag, 30. Oktober 2008 5:03 17Ansluta gasvarnaren MagicSafe MSG150

Observera! Innan borrningar görs: kontrollera att inga elkablar eller andra delar kan skadas genom borrningen. ➤ Håll monteringsplattan på valt ställe och markera sedan de två borrhålen (5, sida 5). ➤ Skruva fast monteringsplattan med de två plåtskruvarna (6, sida 5). ➤ Sätt fast gasvarnaren på monteringsplattan (7, sida 5). ➤ Anslut gasvarnarens kontakt till 12/24 V DC-uttaget. ✓ Den gröna lysdioden på gasvarnaren (8 1, sida 5) blinkar ung. 10 minuter. Sensorns drifttemperatur nås. Gasvarnaren är driftklar när den gröna lysdioden lyser konstant. 8 Ansluta gasvarnaren

8.1 Som oberoende enhet

Om MSG-150 används som oberoende enhet kan den z slås på med 12/24 V-kontakten, z eller med den extra brytaren RV-AMP-SW (tillbehör), om det inte finns något 12/24 V-uttag i sovalkoven. Ansluta MSG-150 över 12/24 V-kontakten ➤ Anslut 12/24 V-kontakten till ett uttag med 12/24 V-konstant plus. Uttaget bör vara kopplat till extrabatteriet. ✓ En akustisk signal ljuder och den gröna lysdioden (8 1, sida 5) blinkar ung. tio minuter. Under denna tid genomför MSG-150 en systemtest och sensorn når drifttemperatur. Fast anslutning av MSG-150 För fast anslutning av gasvarnaren och påslagning med extrabrytaren RV-AMP-SW, se kopplingsschemat 9, sida 6. ➤ Tag bort 12/24 V-kontakten från kabeln. ➤ Tag bort ca 10 cm av kabelns isolering (på kabeländen). ➤ Anslut den svarta, gula och oranga kabeln till jord (karosseri) (plint 31). ➤ Anslut den röda ledningen med utgången till extrabrytaren RV-AMP-SW. ➤ Anslut brytarens ingång till batteriets positiva pol över en 1 A-säkring.

8.2 I kombination med utomhussiren MS-620SI

För fast anslutning av gasvarnaren i kombination med utomhussiren MS-620SI, se kopp- lingsschemat 0, sida 6. Montera utomhussirenen Utomhussirenen kan monteras i motorrummet. Se till att monteringsplatsen z inte befinner sig inom stänkvattenområdet, MSG-150.book Seite 82 Donnerstag, 30. Oktober 2008 5:03 17MagicSafe MSG150 Ansluta gasvarnaren

z inte befinner sig i närheten av avgassystemet, z inte kan kommas åt från fordonets undersida (risk för manipulation utifrån). ➤ Montera utomhussirenen med tratten neråt. Ansluta larmsirenen ➤ Anslut sirenens svarta kabel till jord (karosseri) (plint 31). ➤ Koppla samman den röda kabeln till sirenen MS-620SI med reläkontakten 2 (3 2, sida 4). ➤ Anslut rekäkontakten 1 (3 1, sida 4) med 12 V konstant plus. Ledningen måste säkras med en 1 A-säkring. Anvisning: Om det inte finns någon ledning med 12 V konstant plus i närheten av monte- ringsplatsen kan ingången anslutas till extrabatteriet över en 1 A-säkring.

8.3 I kombination med MS-620 eller MS-650

Om gasvarnaren ska anslutas i kombination med z MS-620, använd kopplingsschemat a, sida 7 z MS-650, använd kopplingsschemat b, sida 8 Observera! När MAGIC WATCH MSG-150 kombineras med larmsystemet MS-620 eller MS-650, måste ”komfortutgången” konfigureras enligt följande i programmet: – MS-620: ställ komfortugången på ”1” (se kapitel ”Programmera MagicSafe – programfunktioner”, nr 3). – MS-650: komfortutgången (se kapitel ”Programinställning”, knapp 2-1) måste ställas in på ”AV”. ➤ Tag bort 12/24 V-kontakten från kabeln. ➤ Tag bort ca 10 cm av kabelns isolering (på kabeländen). ➤ Anslut den svarta kabeln till jord (karosseri) (plint 31). ➤ Anslut den gula kabeln till följande kablar till det externa larmsystemet: – blå/svart kabel (MS-620) – grön/röd kabel (MS-650) ➤ Anslut den oranga kabeln till den brun/vita kabeln till det externa larmsystemet (MS- 620 och MS-650). ➤ Anslut den röda kabeln till 12/24 V konstant plus. Ledningen måste säkras med en 1 A-säkring. ➤ Om gasvarnaren ska kopplas som huvudlarm till det externa larmsystemet MS-620 eller MS-650, anslut – reläkontakten 1 (3 1, sida 4) till jord (karosseri) (plint 31) och – reläkontakten 2 (3 2, sida 4) till det externa larmsystemets gråa ledning (MS-620 eller MS-650). MSG-150.book Seite 83 Donnerstag, 30. Oktober 2008 5:03 17Använda gasvarnaren MagicSafe MSG150

9 Använda gasvarnaren För att utesluta falskt alarm pga matlagning, deodoranter, stark tobak eller alkoholångor, bör fordonet alltid luftas ordentligt innan man går och lägger sig, slå på gasvarnaren efter luftningen. Nr på 8, sida 5 Beteckning 1 Grön lysdiod Den gröna lysdioden blinkar i ung 10 min efter anslutning av gasvarnaren till elnätet, resp. när den har slagits på med extra- brytaren RV-AMP-SW. Medan lysdioden blinkar når sensorn drifttemperatur. Gasvarnaren är driftklar när den gröna lysdioden lyser konstant. 2 Orange lysdiod Den oranga lysdioden lyser om det uppstår ett fel/en störning. 3 Röd lysdiod (larm) Den röda lysdioden blinkar när ett larm har utlösts. Dessutom ljuder en akustisk larmsignal (siren). (Se även kapitel ”Larm” på sidan 85.) 4 Knapp Testknapp och avstängningsknapp. Testknapp ➤ Tryck på knappen en gång i månaden, resp. efter längre användningsuppehåll, för att testa funktionen. ✓ Den oranga och den röda lysdioden blinkar och en siren ljuder. Avstängningsknapp ➤ Tryck på knappen för att stänga av den akustiska signalen. ✓ Den röda lysdioden fortsätter att blinka, en kort akustiskt sig- nal ljuder var 45:e sekund. MSG-150.book Seite 84 Donnerstag, 30. Oktober 2008 5:03 17MagicSafe MSG150 Larm

Slå på MSG-150, som oberoende enhet eller i kombination med utomhussiren MS-620SI ➤ Anslut 12/24 V-kontakten till ett uttag eller slå på MSG-150 med extrabrytaren RV-AMP-SW. ✓ En akustisk signal ljuder och den gröna lysdioden (8 1, sida 5) blinkar ung. tio minuter. Under denna tid genomför MSG-150 en systemtest och sensorn når drifttemperatur. När ett larm utlöses ljuder en akustisk signal (intern siren) och den röda lysdioden (8 3, sida 5) tänds. Om utomhussirenen MS-620SI är ansluten ljuder även denna siren. ➤ Tryck på knappen (8 4, sida 5) för att avbryta den interna sirenen. Slå på MSG-150 i kombination med MS-620 eller MS-650 ➤ Slå på larmsystemet MS-620 eller MS-650 som vanligt: Tryck, på resp. fjärrkontroll, – på den nedre knappen (MS-620) – på den gråa knappen (MS-650) ✓ En akustisk signal ljuder och den gröna lysdioden (8 1, sida 5) blinkar ung. tio minuter. Under denna tid genomför MSG-150 en systemtest och sensorn når drifttemperatur. När ett larm utlöses ljuder en akustisk signal (intern siren) och den röda lysdioden (8 3, sida 5) tänds. Det inbyggda reläet avger en jordsignal till det externa larmsystemets lar- mingång. Det externa larmsystemet utlöser genast ett larm över fordonets blinkers och signalhorn eller sirenen. ➤ Tryck på knappen (8 4, sida 5) för att avbryta den interna sirenen. ➤ För avaktivering av det externa larmsystemet: tryck, på resp. fjärrkontroll, – på den övre knappen (MS-620) – på den blåa knappen (MS-650) 10 Larm Tillvägagångssätt vid larm: ➤ Sök genast orsaken till larmet. ➤ Väck sovande personer och se till att alla lämnar fordonet/båten. ➤ Öppna genast alla dörrar och fönster. ➤ Undvik öppna lågor, stäng genast av gasapparater el.dyl med öppna lågor. ➤ Stäng av alla gasdrivna apparater. ➤ Undvik gnistbildning (manövrera inga elektriska brytare/kontakter). ➤ Åtgärda orsaken eller lämna fordonet/båten. Falskt alarm För att höja säkerheten är gasvarnaren mycket känslig. Sensorn reagerar därför även på andra gasformiga ämnen. Aerosoler (t.ex. som drivgas i sprayflaskor), tät tobaksrök, stark alkoholånga eller matlagningsos kan utlösa larmet trots att det inte finns gas/anestetisk gas i luften. MSG-150.book Seite 85 Donnerstag, 30. Oktober 2008 5:03 17Felsökning MagicSafe MSG150

11 Felsökning Om apparaten inte är driftklar (den gröna lysdioden lyser inte): ➤ Kontrollera att försörjningsspänningen är 12 eller 24 V DC. Om spänningen är för låg eller spänningstillförseln avbryts, fungerar inte gas- varnaren. ➤ Kontrollera säkringen i kontakten om gasvarnaren har anslutits med 12/24 V- kontakten. Kontrollera säkringen i 12/24 V-kontakten Som skydd för gasvarnaren finns det en smältsäkring i kontaktens spets. Om den tunna metalldelen mitt emellan de två metallkåporna har gått av är säkringen tra- sig och måste bytas ut. Reservsäkringar erhålls från kundtjänst. Sätt endast in en säkring av samma typ (5 A/250 V) i kontakten. Garantin gäller inte för skador på apparaten som orsakas av felaktiga säk- ringar. Byta säkring: ➤ Drag bort utjämningshylsan (4 4, sida 4) från kontakten. ➤ Skruva ut skruven (4 5, sida 4) ur den övre kontakthalvan(4 1, sida 4). ➤ Lossa försiktigt den övre kontakthalvan från den undre kontakthalvan (4 6, sida 4). ➤ Ta ut kontaktsiftet (4 3, sida 4). ➤ Byt ut den trasiga säkringen (4 2, sida 4) mot en ny säkring med samma värde. ➤ Sätt ihop kontakten i omvänd ordningsföljd igen. 12 Skötsel och rengöring av gasvarnaren Observera! Använd inga vassa eller hårda föremål för att rengöra apparaten, den kan ska- das. ➤ Rengör vid behov gasvarnaren med en mjuk, fuktig trasa. MSG-150.book Seite 86 Donnerstag, 30. Oktober 2008 5:03 17MagicSafe MSG150 Garanti

13 Garanti För produkten gäller våra allmänna garantivillkor. Om produkten är defekt: skicka den till WAECO-kontoret i ditt land (adresser, se monterings- och bruksanvisningens baksida) eller till återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med: z en kopia på fakturan med inköpsdatum, z en reklamationsbeskrivning/felbeskrivning. 14 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning. När apparaten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. 15 Tekniska data Olika utföranden, tekniska förbättringar och leveransmöjligheter förbehålles. Godkännanden Model No. MSG-150-N Mått (B x H x D): 80 x 156 x 51 mm Inspänningsområde: 10 V DC - 32 V DC Effektbehov: 1,3 W Drifttemperatur: 0 °C till +40 °C Signal, ljudstyrka: ca 85 dB över 3 m Skyddsklass: IP 20 Reservsäkring: 5 A/250 V MSG-150.book Seite 87 Donnerstag, 30. Oktober 2008 5:03 17Tips for bruk av bruksanvisningen MagicSafe MSG150
