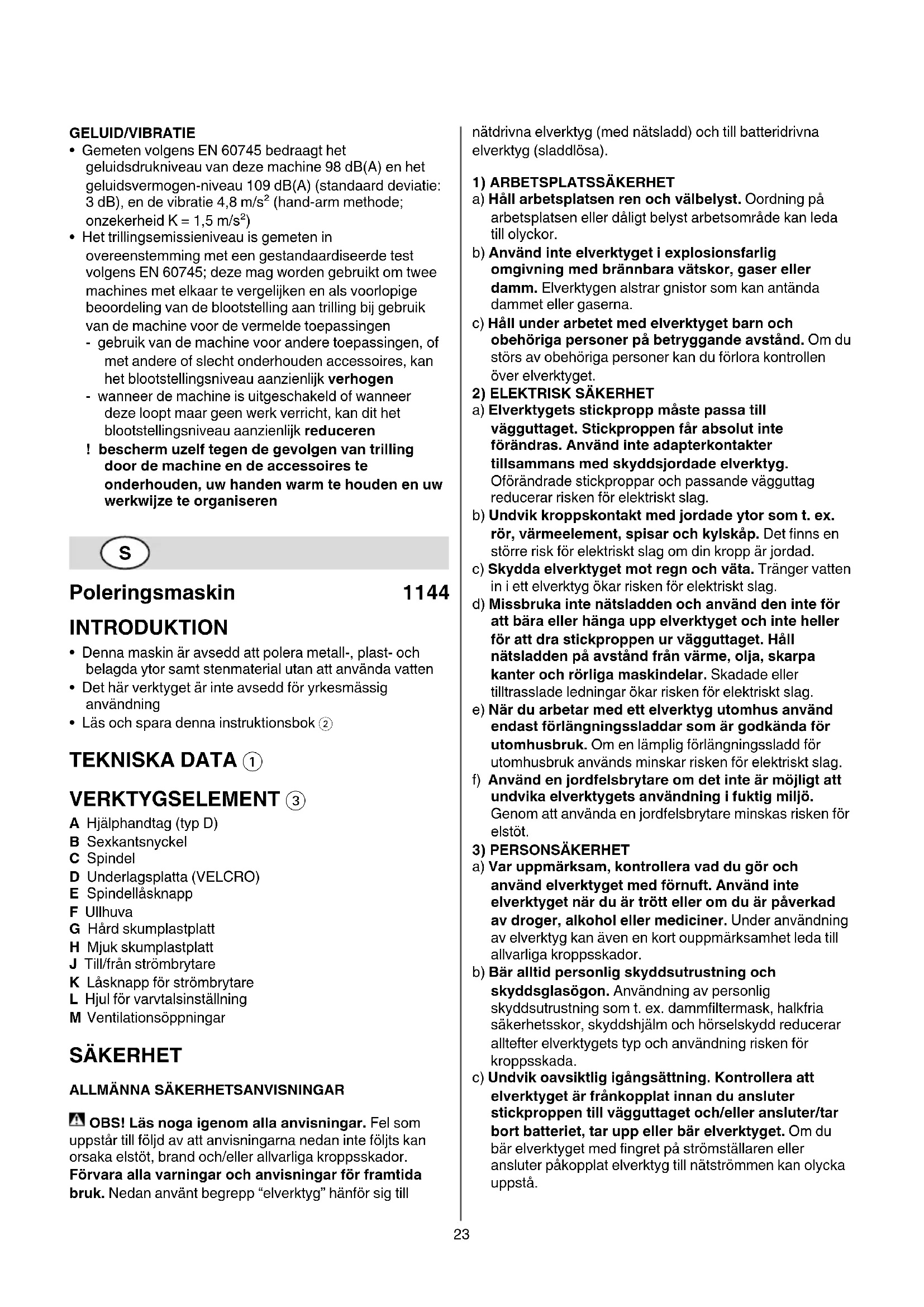

BRUKSANVISNING 1144 AA SKIL

• Denna maskin ar avsedd att polera metall-, plast- och belagda ytor samt stenmaterialutan att anvanda vatten
• Det har verktyget ar inte avsedd for yrkesmagg anvandning
  Läs och sparaenna instruktionsbok ②

TEKNISKA DATA ①

VERKTYGSELEMENT ③

A Hjalphandtag (typ D)
B Sexkantsnyckel
C Spindel
D Underlagsplatta (VELCRO)
E Spindellasknapp
F Ullhuva
G Hard skumplastplatt
H Mjuk skumplastplatt
J Till/frän strombrytare
K Lasknapp for strombrytare
L Hjul for varvtsinstalling
M Ventilationsöppninger

SÄKERHET

ALLMÄNNSA KÄSERHETSANVISNINGAR

OBS! Läs nogaigenom alla anvisningar. Fel som uppSTAR till följd av att anvisiningarna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga kroppsskador.

Förvara alla varninger och anvisningar for framtida

bruk. Nedan använ begrepp "elverktyg" hänfor sig till

nătdrvna elverktyg (med nătsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSÄKERHET

a) Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller)dalgigt belyst arbetsomrade kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontaktert tillsammans med skyddsjordade elverktyg.

Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spisar och kylskap. Det finns en större risik for elektriskt slag om din kropp ar jordad.

c) Skydda elverktyget mot regn och vata. Tränger vatten in i ett elverktyg ökar risken for elektriskt slag.

d) Missbruka inte natsladden och använd den inte für attbara eller hänga upp elverktyget och inte Heller for att dra stickproppen ur vagguttaget. Häll natsladden på avstand frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade ellertilltrasslade ledninger ökar risken for elektriskt slag.

e) När du arbetar med att elverktyg utomhus använd endast forlängningssladdar som är godkända für utomhusbruk. Om en lámplig forlängningssladd für utomhusbruk används minskar risken für elektriskt slag.

f) Använd en jordfelsbrytare om det inte ar möjigt att undvika elverktygets användning i fuktig miljo. Genom att använda en jordfelsbrytare minskas risiken for elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och anecd venderktyget med fornuft. Använd inte elverktyget'nar du ar trött ell er om du ar paverkad av droger, alkohol eller mediciner. Under anecd ning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfILTERmask, halkfria sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och användning risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa stromstallaren ell er ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.

d) Ta bort alla installningsverktyg och skruvnycklar innen du koplar pa elverktyget. Ett verktyg aller en nyckel i en roterande component kan medforakroppsskada.
e) Overskatta inte din fornåga. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändade situationer.
f) Bär lámpliga kläder. Bär inte lost hängande kläder eller smycken. Häll haret, kläderna och handskarna på avständ fran rörliga delar. Lõst hängande kläder, smycken och langt harek dan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Användning av dammutsugning minskar der risker damm orsakar.
4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in ell er ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut aller elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen öåkomliga für barn. Låt elverktyget inte användas av personer som inte År fortrogna med dess användning eller inte LASTenna anvisning. Elverktygen År farliga om de används av oerfarna personer.
e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Mänga olyckor orsakas av dälligt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte salett i klam och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisninger. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icedeandamalsenligt satt kan farliga situationer uppsta.
5) SERVICE
a) Lat elverktyget repareras endast av kualificerad fackpersonal och med originalreservdilar.Detta garantarer att elverktygets sakerhet uppratthalls.

SÄKERHETSANVISNINGAR FÖR POLERINGSVERKTYG

1) SÄKERHETSANVISNINGAR FÖR ALLA ARBETEN
a) Elverktyget ar avsett att fungera som poleringsmaskin. Beakta alla sakerhetsanvisningar, anvisningar, illustrationer och data som levereras med elverktyget. Om nedanstående anvisningar ignoreras finns risk for att elstöt, brand och/eller allvariga personskador uppstár.

b) Elverktyget rekommenderas inte for slipning, stalborstning ererkapning. Atgarden som elverktyget inte har konstruerats for kan skapa fara och orsaka personskador.
c) Se till att inga losa delar finns pa polerhattan t.ex. fastspanningsband. Klam in ellr kapa fastspanningsbanden. Losa roterande fastspanningsband kan gripa tag i fingren ellr dras in i arbetsstycket.
d) Använd inte tillbehör som tillverkaren inte uttryckligen godkönt och rekommenderat für delta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti För en saker användning.
e) Insatsverktygets tillatna varvthal maste atminstone motsvara elverktygets angivna hogsta varvthal. Tillbehör med en högre rotationshastigkeit kan forstöras.
f) Insatsverktygets yttre diameter och tjocklek maste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte pa betryggande satt avskärmas och kontrolleras.
g) Insatsverktyg med gänginsats maste passa exakt till slipspindelns genga. Vid insatsverktyg som monteras med flans maste insatsverktygets haldiameter passa till flansens infastningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojemnt, vibrerar kraftigt och kan leda till att du forlorar kontrollen over verktyget.
h) Använd aldrig skadade insatsverktyg. KontrolleraFore varje användning insatsverktygen som t.ex.slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor, repor erler kraftignedslitning, stalborstar avseende losa aller brustnaträdar. Om elverktyget erler insatsverktyget skulle falla ned kontrollera om skada uppstätt ellermontera ett oskadat insatsverktyg.Du och andrapersoner i narheten ske after kontroll och monteringav insatsverktyg sta utanfor insatsverktygetsrotationsradie; lat sedan elverktyget rotera en minutmed högsta varvital. Skadade insatsverktyg gär i deflesta fall sönder videnna provkörning.
i) Använd personlig skyddsutrustning 4. Använd alltefter avsett arbete ansiktsskärm, ögonskydd aller skyddsglasogon. Om sö behövs använd dammfILTERmask, hörskelydd, skyddshandskar aller skyddsförkläde som skyddar mot utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppstä under arbetet. Damm- och andningsskydd maste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risfinns for hörskelskada under en langre tids kraftigt buller.
j) Se till att obehöriga personer hälls på betryggande avständ fran arbetsområdet. Alla som rör sig inom arbetsområdet maste använda personlig skyddsutrustning. Brottstycken fran arbetsstyetcket aller insatsverktygen kan slungas ut och orsaka personskada ävenutanfor arbetsområdet.
k) Håll natsladden på avständ från roterande insatsverktyg. Om du förlar kontrollen über elverktyget kan natsladden kapas eller dras in varvid risk finns for att din hand eller arm dras mot det roterande insatsverktyget.

I) Lagg aldrig bort elverktyget innan insatsverktyget stannat fullstandigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns att du folorar kontrollen over elverktyget.

m) Elverktyget fär inte rotera när det börs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.

n) Rengör regelbundet elverktygets ventilationsöppninger. Motorfläkten drar in dammi huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.

o) Använd inte elverktyget i narheten av brännbara material. Risk finns for att gnistor antänder materiaielet.

p) Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt.

2) WARNING FÖR BAKSLAG

• Ett bakslag ar en plotslig reaktion hos insatsverktyget nar t.ex. slipskivan, sliprondellen, stalborsten hakar upp sig ell er blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Harvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklammningsstället.
• Om t.ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klåmmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu motEller bort frän användaren beroende på skivans rotationsriktning vid inklämningsstället. Harvid kan slipskivan även brytas sönder.
• Bakslag uppstãr till foljd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsätgärder som beskrivs nedan.
  a) Håll stadigt i elverktyget samt kroppen och armarna i ett lage som ar lampligt for att motsta bakslagskrafter. Använd alltid stödhandtaget for basta möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lampliga forsiktighetsatgärder bättre behärska bakslags- och reaktionskrafterna.
  b) Häll alltid handen på betryggande avständ frän det roterande insatsverktyget. Insatsverktyget kan vid ett basklag g amot din hand.
  c) Undvik att hälla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslagetkommen att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället.
  d) Var särskilt fösiktig vid bearbetning av hörn, skarpa kanter osv. Häll emot sö att insatsverktyget inte studsar ut frän arbetsstyket ellerkommen i kläm. På hörn, skarpa kanter ell er vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen forloras aller att bakslag uppstär.
  e) Använd aldrig kedje- aller tandade sagklingor. Dessa insatsverktyg orsakar ota ett bakslag aller forlust av kontrollen over elverktyget.

ALLMÄNT

• Användenna maskin endastfor torr polering
  Den har maskinen ske inte anvandas av personer under 16 ar

• Dra alltid ur stickkontakten fran vaggurtaget innan du gör nàgon justering ell er byter tillbehör

• Asbesthaltigt material fár inte bearbetas (asbest anses vara cancerframkallande)

TILLBEHOR

• SKIL kan endast garantera att maskinen fungerar felfritt om ratt tillbehör används som du kan kopa hos närmaste SKIL-Äterförsäljare
• Vid montering av tillbehör från andra tillverkareän SKIL skall anvisiningarna是从 vederbörande tillverkare följas
• Använd endast tillbehör vilkas tillatna varvthal atminstone motsvarar maskinens högsta tomgangsvarvthal
• Använd aldrig tillbehör med att "blint"gangat hal som ar minde an M14 x 21 mm
• Använd inte skadade, deformerade aller vibrerande tillbehör

ANVANDNING UTOMHUS

• Om maskinen används utomhus skall den vara ansluten till en jordfelsbrytare (FI) på högst 30mA ; använd bara en forlängningssladd avsedd for utomhusbruk och utrustad med en stänksyddad kontakt

FORE ANVANDNINGEN

• Kontrollera alltid att den tillförda strömtypen stämmer med spanninger som anges på maskinens markplat (maskiner med beteckningen 230V eller 240V kan även anslutas till 220V)
• Montera alltid extrahandtaget A ③; använd aldrig verktygetutan det
• Viss typ av damm, exemplvis farg som innehaller bly, vissaTRSorter, mineraler och metaller kan vara halsovadliga om de inhaleras (hudkontakt erler inhalering kan ge allergisk reaktion och/eller luftvagsproblem/ sjukdom hos personer i narheten); anvand andningsskydd och arbeta med en dammuppsamlare om sadan anslutning finns
  Vissa typ er damm ar klassificerade sa som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; använd andningsskydd och arbeta med en dammuppsamlare om södan anslutning finns
• Folj de nationella krav, som finns angäende damm, for dematerial du skall arbete med
• Satt fast arbetsstychet (ett arbetsstycke fastsatt med skruvtvingar aller i att skruvstad ar mera stabilt an om det halls fast for hand)
• Spann inte fast maskinen iett stad
• Använd welt utrullade och sakra förlängningssladdar med kapacitet på 16 A

UNDER ANVÄNDNINGEN

• Vid arbete häll alltid maskinen stadigt med båda händerna och se till att du stär stadigt
• Hall alltid sladden på sakert avstand frän rörliga maskindelar; for sladden bakat bort frän maskinen
• Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten
• Använd ej maskinen om sladden ar trasig;进展情况 den byta ut av en kvalificerad person

• I handelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• Om det blir stromavbrott eller kontakten dras ut av misstag skall brytaren J ③ slappas upp, sa att maskinen inte kan starta uppigen obevakat

EFTER ANVÄNDNINGEN

• Innan du ställer frän dig maskinen mäste du stänga av motorn och se till att alla rörliga delar har stannat helt
• Få aldrig tillbehöret att sluta rotera genom att utöva kraft på det frán sidan after det att maskinen har stängts av

ANVÄNDNING

• Montering av extrahandtaget 5

! drag ur stickkontakten

• montera extrahandtaget A enligt bilden och dra Åt** bàda de medfoljande skruvarna med sexkantsnyckeln B

• Montering av tillbehör 6

! drag ur stickkontakten

• gör ren spindeln C och alla delar som skall monteras
• skruva fast underlagsplattan av kardborrematerial D på spindeln C och tryck samtidigt på spindelns lasknapp E
  !tryck bara pa spindellåsknappen E nar spindeln C står stilla
• tryck på polerplattan F, G eller H på underlagsplattan av kardborrematerial D

• für borttagning av tillbehör utförs fforarandet i omvänd ordning

• Färe användning av maskinen

• försäkra dig om att tillbehöret ar korrekt monterat och ordentlig atskruvat

• kontrollera att tillbehöret rör sig obehindrat genom att vrida det für hand
• testkör maskinen i minst 30 sekunder på maximali tillatna obelastade varvtil i en saker position
• stanna omedelbart maskinen vid kraftig vibration aller om andra fel uppstatt och kontrollera maskinen for att bedöma orsaken

Till/fran

• starta/stäng av maskinen genom att trycka in/slappapä avtryckaren J ③

• Elektronisk mjukstart

For att mjukt och jämnt na fram till maximalhastighet utan att maskinen rycker till nar den startas

• Låsning av strömbrytare for kontinuereg drift

-tryck in avtryckaren J
- tryck in knappen K med tummen
- koppla ur lásningen genom att trycka in avtryckaren J en gang till och sedan släppa den igen

• Hastighetskontroll ⑦

• med ratten L kan maximalvarvtalet justeras steglost fran Iagt till hegt (1-6)

• starta med ratten L i position 1 (lagre varvital)
• välj att högre varvital vid behov när verktyget körs

• basta arbetshastighet ar beroende pa materialet och kan bast avgoras genom att prova sig fram

• Använding av maskinen

• starta maskinen

• placera verktyget helt pa ytan som sca poleras och flytta det i jämnt takt sekction for sekction
• en rörelse skä overlappa den tidigare till hälften

• stoppa inte på en enda punkt for att forhindra att beläggningen bränns

• rör inte verktyget i cirklar För att undvika att fläcka eller bränna beläggningen
  ! maskinen skull tas bort fran arbetsstyetcket innan den stangs av
  ! tillbehöret fortssätter att rotera en kort stund after att maskinen stängts av
  ! häll polerplattorna rena eftersom smutsiga plattor orsakar polermörken

• Fattning och styrning av maskinen ⑧

! under arbetet, häll alltid verktyget i det grå greppet
- häll alltid stadigt i maskinen med båda händerna, sa att du hela tiden har full kontroll over maskinen
- se till att du stared stadigt
! utöva inte sö mycket tryck på maskinen att den stannar
- häll ventilationsöppningarna M ③ ej överträckta

ANVÄNDNINGSTIPS

For optimala resultat 9
- For fler tips se www.skil.com

UNDERHÄLL / SERVICE

• Det har verktyget ar inte avsedd for yrkesmagg användning
• Skydda maskinen frän slag, stötar och fett
• Hall alltid din maskin och sladden ren (speziellt ventilationsöppningarna M ③)

I drag ur stickkontakten innan rengöring

! rengöring fär ej göras genom att Föra spetsiga foremål genom ventilationsöppningarna

• Rengör polerplattorna med vatten after användning

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstä, bör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg

• sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till fösäljaren eller till narrmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

MILJÖ

• Elektriska verktyg, tillbehör och Förpackning fär inte kastas i hushállssoporna (gäller endast EU-länder)

• enligt direktivet 2012/19/EG som avser ädre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning skä uttjänta elektriska verktyg sorteras separat och lämnas till miljövännig Återvinning

• symbolism 10kommen att paminna om detta när det ar tid att kassera

FÖRSÄKRAN OM

ÖVERENSSÄMMELSE (C)

Vi forsakrar harmed under exklusivt ansvar attenna produit som beskrivs i Tekniska data overensstammer med foljande normer ullernormativa dokument:EN 60745, EN 61000, EN 55014, enligt bestammelserna i direktiven 2004/108/EG, 2006/42/EG, 2011/65/EU

Teknisk tillverkningsdokumentation finns hos: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Ljudtrycksniv'an som uppmatts enligt EN 60745 ar påenna maskin 98 dB(A) och ljudeffektniv'an 109 dB(A) (standard deviation: 3 dB), och vibration 4,8m / s^2 (hand-arm metod; onoggrannhet K = 1,5m / s^2
  Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jämföra vibrationen hos olika verktyg och som en ungefärlig upskattning av hur stor vibration användaren utsätts for njr verktyget används enligt det avsedda syfitet

• om verktyget används på ett annat ¬n det avsedda sylfitet eller med fel eller dāligt unterhällna tillbehör kan detta drastiskt öka vibrationsnivân

• nar verktyget stängs av ell er ar pa men inte anvands, kan detta avsevart minska vibrationsnivan

! skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt
