| Typ av produkt | Sladdlös häcksax |
| Märke | Bosch Professional |
| Modell | GFR 42 |
| Avsedd användning | Klippning av häckar, buskar och snår |
| Typ av skärverktyg | Trådhuvud (diameter 42 cm) |
| Skärcirkelns diameter | 42 cm |
| Total längd (utan skärverktyg) | 197 cm |
| Vikt (utan batteri) | 6,5 kg |
| Batterispänning | 3 V |
| Batterityp | Litiumjon (ref. 2607 336 065) |
| Kompatibel laddare | AL 36100 CV Professional |
| Handtagstyp | Tvåhandshandtag |
| Ljudtrycksnivå | 81 dB(A) |
| Garanterad ljudeffektnivå | 91 dB(A) |
| Vibrationsemissionsvärde | < 2,5 m/s² |
| Auto-Release-funktion | Ja (automatisk omvändning vid blockering) |
| Överbelastningsskydd | Ja |
| Rekommenderad rengöring | Var 10:e drifttimme: rengör trådhuvudet och ringen |
| Förvaring | På en torr plats, skyddad från solen, med batteriet borttaget |
| Medföljande tillbehör | Metallblad (tillval), skyddskåpa, axelrem, monteringsverktyg |
Vanliga frågor - GFR 42 BOSCH
Användarfrågor om GFR 42 BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Häcksaxar i PDF-format gratis! Hitta din manual GFR 42 - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GFR 42 av märket BOSCH.

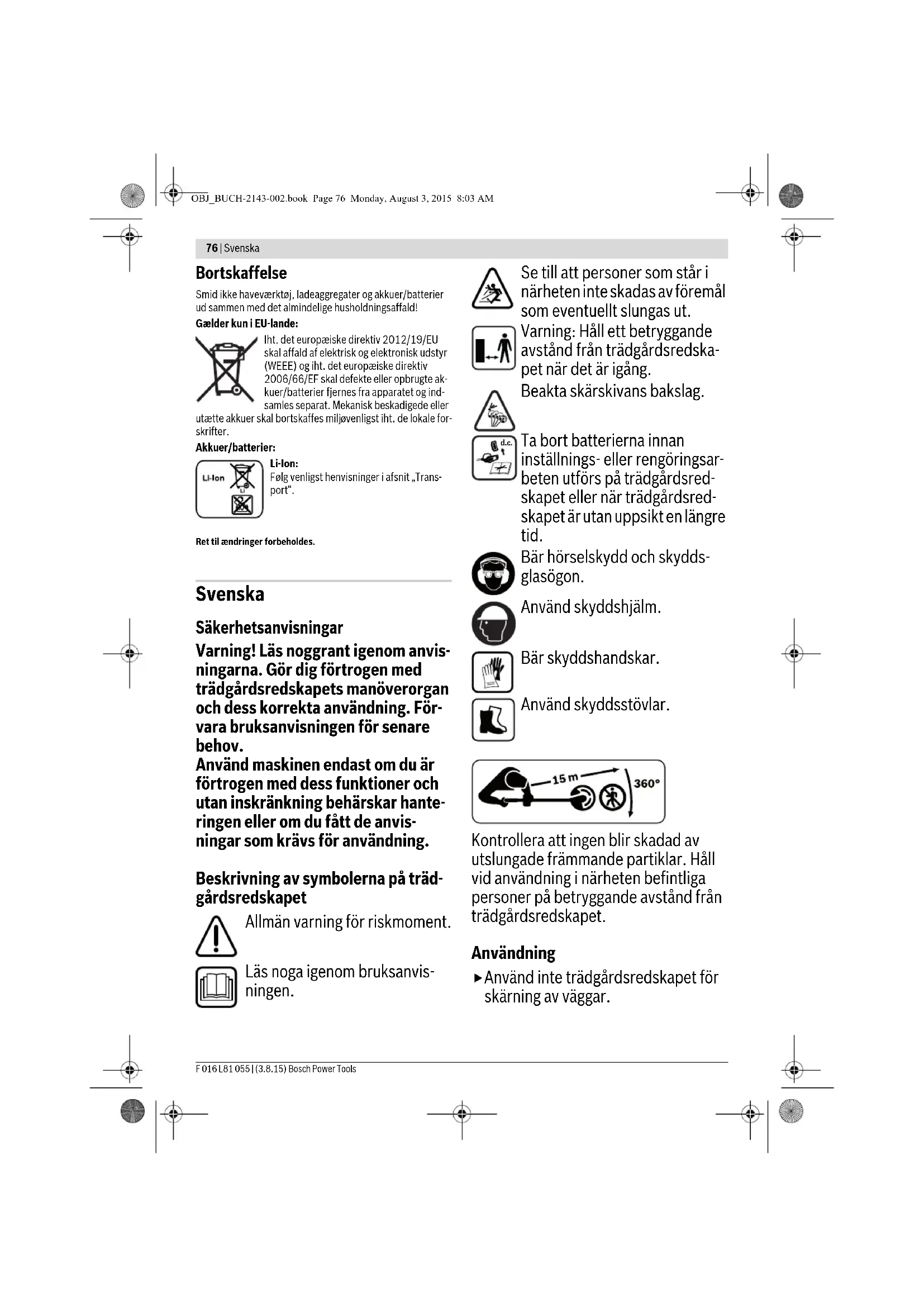

BRUKSANVISNING GFR 42 BOSCH
Varning! Läs nogrant igenom anvisin-ningarna. Gör dig förtrogen med trädgårdsredskapets manöverorgan och dess korrekta användning. FörvaraBruksanvisingen for senare behov.
Använd maskinen endast om du är förtrogen med dess Funktioner ochutan inskränkning behärskar hante-ringen aller om du fätt de anvis- ningar som kravs for användning.
Beskrivning av symbolerna på tradgårdsvredskapet
Allman varning for riskmoment.
Läs noga igenom braupsanvis- ningen.
Setillattpersonersomstarinarhentinenste skadasavforemal som eventuelt slungasut.
Varning: Hallett betryggande avstand frantradgardsredskapet nardet ar igang.
Beakta skärskivans bakslag.
Ta bort batterierna innan inställnings-ller rengoringsarbeten utfors pa tradgardsredskapet ellr nar tradgardsredskapet ar utan uppsikt en langretid.
Bär hörskydd och skyddglasögon.
Använd skyddshjälm.
Bär skyddshandskar.
Använd skyddsstövlar.
Kontrollera att ingen blir skadad av utslungade frammande partiklar. Hall vid anvandning i narheten befintliga personer pa betryggande avstand fran tradgardsredskapet.
Användning
Anvand inte tradgardsredskapet for skarning av vaggar.
Svenska|77
Lät aldrig barn eller personer som inte ar fortrogna med braksanvisninger använda trädgårdsvredskapet. Nationella foreskrifter begransar eventuellt tilläten alder for använding. Nar trädgårdsvredskapet inte används skdetforvaras oåtkomligt for barn.
- Trädgårdsredskapet fär inte användas av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk formàga och/eller som saknar den erfarenhet och kunskap som kravs for hantering. Undantag gösrom personen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör overvakas for att sakerställa att deinte leker med trädgårdsredskapet.
Använd aldrig tradgårdsvredskapet\
när personer, speciellt dã barn eller\
husdjur, uppehäller sig i narheten.
Anvandaren ell er agaren ansvarar for olyckor och skador som drabbar andra manniskor ell deras egendom.
Du fär inte använda tradgårdsredskapet barfota eller med öppna sandaler. Använd alltid kraftiga skor och länge byxor.
- Granska noga grasmattan innan du startup och plocka bort stenar, kvistar, staltradar, ben och andra frammande foremal.
Anvand inte tradgardsredskapet i natakblars narhet.
- Kontrollera alltid innan arbetet pabörjas att skärskivan, skärskivans mutter eller tradhuvudet inte ar utslitna aller skadade.
Byt alltid samtidigt ut utslitna uller skadade skärskivor och skärskivans muttrar for att undvika obalans.
Arbeta endast i dagsljus eller vid god belysning.
Anvand inte tradgardsmaskiner i daltigt vader, särskilt inte nar det finns risk for aska.
Anvand tradgardsredskapet speciellt aktsamt i vatt gras.
- Ge vid arbete med tradgardsredskapet akt pa att sta stadigt, promeneraendast, spring aldrig.
Se till att du stär stadigt och häller balansen. Overansträng dig inte.
Bär vid användning av tradgårdsredskapet hörskédd och skyddsglasögon.
Anvand inte tradgardsredskapet med saknande, fel monterade aller skadade skyddsanordninger.
Kontrollera fore och after varje anvandning att tradgardsredskapet inte har slitage eller skador.
Anvand inte tradgardsredskapet nardu ar trott erer om du ar paverkad avalkohol, droger erler mediciner.
Arbete på slutting kan innebärafara.
- Arbeta ante med tradgardsredskapet pa ytterst branta sluttningar.
- Se till att du har bra fotfaste pa lutande mark och vatt gras.
- Arbeta alltid tvärs mot sluttende ytor och aldrig uppåt och nedåt.
78 | Svenska
- Var ytterst forsiktig nar riktningen vaxlas.
Häll handerna och fötterna borta frän skärverktyget, speciellt dà du startar motorn.
Vanta tills redskapets alla roterande delar stannat fullstandigt innan du beror dem. Skarelementen roterar en stund after det tradgardsredskapet stangts av och detta kan leda till kroppsskada.
Skydda dig mot skador av den inbyggda kniven, som skär av traden till ratt langd. Vänd alltid tradgards-redskapet till vagratt arbetslage innan du startar det after pafyllnad ell er matning av trad.
Koppla ifran tradgardsredskapet da du transporterar det till erer fran arbetsplatsen.
Stang av tradgardsredskapet och ta bort batterimodulen ur batterischaktet:
-alltid nar du lamnar tradgardsredskapetutan uppsikt, - innan blockeringar atgardas,
- innan utbyte av skaranordning,
-narkontroll,rengoringllerarbenutforspTaedgardsredskapet, - after kontakt med främande foremål. Kontrollera genast tradgårdsredskapet avseende skada och låt det vid behov repareras,
- nar tradgardsredskapet bocrjar vibrerar pa ovenligt satt (kontrolera genast).
Gor inga forandringar pattradgardsredskapet.Otilatna forandringar kan menligt paverka tradgards
redskapets sakerhet och leda till kraftigare buller och vibrationer.
Anvand endast for Bosch professionella tradgardsredskap reckommenderade och tillatna tillbehör.
Rakna med tradgardsredskapets bakslag om kniven plotsligt traffar ett hart oblekt ellv kapning av buskar eller snr. Forsok minimera effekten av bakslag.
Tradgardsredskapet ar konstruerat for anvandning med en axelrem. Anpassa remmen sa att verktyget ar riktigt balanserat, arbetet med redskapet ar da minre trottande.
Tack alltid vid transport och lagring over skarskivan med ett passande skydd.
Service
För din sakerhet
Obs! Stäng av tradgårdsvredskapet och ta bort batterimodulen innan installnings-ller rengöringsarben utfors.
Anvand endast original Bosch-batterier och till dem passande ladare.
Använd alltid skyddshandskar narr atgärder kravs i narheten av den skarpa kniven.
Montera alltid skyddsanordningen som passar till skärverktyget. Se bild 4 på grafiksidorna.
Utfor regelbundet foljande underhallsatgarden for att garantera en lang och tillforlitig brukstid:
Granska att alla mutrar, bultar och skruvar sitter stadigt fast; detta
Svenska|79
garanterar att tradgardsredskapets tillforlitliguetuppratthalls.Anvand da det medlevererade verktyget.
Kontrollera tradgardsredskapet och byt av sakerhetsskal ut forslitna och skadade delar.
Kontrollera att reservdelarna ar godkanda av Bosch.
Låt skador repareras endast hos en auktoriserad Bosch-serviceverkstad.
Rengöring
Kontrollera innan transport och lagring, att tradgardsredskapet ar rent och fritt fran rester. Rengor vid behov med en mjuk, torr borste.
Utfor foljande rengoringssteg after 10 driftimmar:
-Ta loss lopskalen och rengor grund-ligt omraret under den.
- Oppna tradhuvudet och avlagsna befintlig smuts.
Anvisiningar for optimal hantering av batteriet och laddaren
Varning! Forsok aldrig ladda inte-laddningsbara batterier med laddaren.
Insätting av batterimodulen iett inkopplat tradgardsredskap ar farligt.
Kontrollera att batterimodulen intemonterats felvand.
Skjut in batterimodulen i schaktet tills lasanordningen horbart snapper fast. For borttagning av batterimodulen, dra lasanordningen bakat och ta ut batterimodulen uppata. Satt in batterimodulen korrekt i batterischak-tets spar, i annat fall kan den slira.
For saker hantering av batterimodu-len och laddaren somt for service och skötsel, observera vågledningen i tillhörande bruksanvisningar. Dem finner du ocksa under www.bosch-professional.com.
Symboler
Symbolerna nedan ar viktiga for att kunna lasa och forsta bruksanvisingen. Lagg symbolerna och deras betydelse pa minnet. Korrekt tokning av symbolerna bidrar till bättre och säkrare använding av trädgårdsredskapet.
Symbol Betydelse
Rörelseriktning
Reaktionsriktning
Inkoppling
Urkoppling
CLICK!
Horbart Ijud
Tyngdpunkt
Tillbehör/reservdelar
Ändamälsenlig användning
Trädgårdsredskapet ar avsett for professionell användning.
80 | Svenska
Tekniska data
| Friklippare GFR 25 | ||
| Professional | GFR 42 Professional | |
| Produktnummer | 3600 J13 000 | 3600 J13 001 |
| Skärverktygstyp | Metallskarblad Trådhuvud | |
| Skärccirkelns diameter | cm 25 42 | |
| Handtagets art | Dubbelhandtag | Dubbelhandtag |
| Spanning | V | 3 |
| Total langd (utan skärverktyg) | cm 197 197 | |
| Vikt (utan batterier) enligt EPTA-Procedure 01/2003 | kg 6,5 6,5 | |
| Seriennummer | se dataxylten på trädgårdsredskapet | |
For detta tradgardsredskap kan anvandas endast litiumjonbatterier (artikelnr 2607 336 065) och laddaren AL 36100 CV Professional (artikelnr 1600A001..).
Anvand einte-uppladdningsbarabatteriedetta tradgardsredskap utan endast av tilverkaren tillatna batterier.
Buller-/vibrationsdata
| Bullernivāvärde fördmedias enligt EN 50636-2-91. | 3 600 J13 000 | 3 600 J13 001 | |
| Verktygets A-vägda ljudnīvā ar i typiska fall: | |||
| Ijudtrycksnivā | dB(A) | 68 | 81 |
| Ijudeffektnivā | dB(A) | 78 | 91 |
| onogrannhet K | dB | =3 | =2 |
| Använd hörskéssydd! | |||
| Totala vibrationsemissionsvärden a, (vektorsumma ur tre riktninger) | |||
| och osäkerhet K framagna enligt EN 50636-2-91: | |||
| Vibrationsemissionsvärde a, | |||
| osäkerhet K | m/s2 | <2,5 | <2,5 |
| m/s2 | =1,5 | =1,5 | |
Forsakran om overensstammelse C
| 3 600 J13 000 | 3 600 J13 001 | ||
| Vi intygar under ensamt ansvar att den produit som beskrivs under "Tekniska data" uppfyller alla gällande bestämelse i direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG, från 20 april 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG inklusiveändringar och stämmer överens med följande standarder: EN 60335, ISO 11806. | |||
| 2000/14/EG: Garanterad ljudeffektniva: | dB(A) | 79 | |
| Bedömningsmetod für överensstämme seignlt bilaga V. | ● | ||
| Bedömningsmetod für överensstämme seignlt bilaga VI. | ● | ||
| Produktkategorie: 33 | Henk Becker | Helmut Heinzelmann | |
| Nämnd provningsanstalt: | Executive Vice President | Head of Product Certification | |
| DEKRA Certification B.V. | Engineering | PT/ETM9 | |
| Meander 1051 | Pra | i.v. | |
| 6825 MJ Arnhem | Jahr | h.m. | |
| Netherlands | Robert Bosch GmbH, Power Tools Division | ||
| Nr. 0344 | 70764 Leinfelden-Echterdingen, GERMANY | ||
| Teknisk tilverkningsdokumentation (2006/42/EG, 2000/14/EG) füss früher: | 03.08.2015 | ||
Svenska|81
Montering och drift
Numreringen hänfor sig till bilderna på bildsdorna.
| Handlingsmål Figur Sida | |
| Leveransen omfattar | 1 120 |
| Montera handtaget | 2 121 |
| Montering av klingskyddet | |
| Montering av gejdskon | 3 121 |
| Kombination av skärverktyg och skyddshuv | 4 122 |
| Byte av skärskiva | 5 123 |
| Byte av trådhuvud | 6 123 |
| Byte av klippträd | 7 124 |
| Insättning/uttagning av batteriet | 8 125 |
| Handlingsmål Figur Sida | |
| Montering av bärremmens uphangning | 9125 |
| In-/urkoppling | 10125 |
| Arbetsanvisningar | 11126 |
| Välj tillbehör | 12127-128 |
Trädgårdsredskapets transport
Transportera tradgardsredskapet endast med monterat svardskydd.
Transportera tradgardsredskapet endast med demonterad batterimodul.
Du kan fasta tradgardsredskapet i barremmens ogla for transport.
Arbetsanvisiningar
Om skärskivan blockerar i högt erller tatt gräs, slapp los stromställaren pa handtaget och tryck kort direfter in denigen. Därigenom aktiveras "Auto-Release"-funktionen och skärskivan roterar kort i motatsratt riktning, varvid blockaden öppnas.
Montera alltid lampligt skarverktyg for optimal arbetseffekt och -kvalitet enligt beskrivning nedan.
| Skärverktyg Användningsområ | ||
| Gräs Tunt snår Tätt snår Buskar, tunna träd | ||
| 2,4-mm-klipptränd | ||
| 2,7-mm-klipptränd | ||
| 3,0-mm-klipptränd | ||
| Gräs Tunt snår Tätt snår Buskar, tunna träd | ||
82 | Svenska
Skärverktyg Användningsområde
Felsökning
Symptom Mölfig orsak Åtgård
| Skyddshuven kan inte monteras über skärskivan | Felaktig montering Lossa skärskivan och montera skyddshuven Först | |
| Trädgårdsredskapet fung-erar inte | Batterimodulen ar urladdad Ladda batteriet | |
| Sekundärbatteriet für kallt/hett Värm/kyl sekundärbatteriet | ||
| Trädgårdsredskapet gär med avbrott | Motorskyddet har lõst ut Lät motorn/elektroniken svalna 5 minuter och skär i etapper | |
| Trädgårdsredskapets inre kablar defekta Uppsök kundservicen | ||
| Strömstellaren defekt Uppsök kundservicen | ||
| Yttre kablaget defekt Uppsök kundservicen | ||
| Trädgårdsredskapet klipper inte | Skärskivan skadad Byt skärskiva (använd alltid trädgårdshand-skar). Kontrolera att skärskivan ar monterad i skärrikting (8-tands- och sāgblad) | |
| Förstärkta vibrationener | Skärskivan skadad | Byt skärskiva (använd alltid trädgårdshandskar) |
| Klippträden har gätt av Byt klipptrād (se bild 7 på grafiksidorna) | ||
| Trådhuvudet nedsmutsat Rengör lopskälens spår | ||
| Skärskivans mutter lös | Spänn skärskivans mutter med 20 Nm se till att skärskivan, lopskälen och tryckskivan ar monte-rade centrerat (använd alltid trädgårdshand-skar) (se bild 5 på grafiksidorna) | |
| Dälligt skärresultat och resterande plantstumper | Graset für högt, for tätt | Graset für högt: Klipp i etapper Graset für tätt: Arbeta medindre klippbredd vid varje klippning |
| Skärskivan trubbig Vänd/byt skärskiva | ||
| Skärskivan tilltäppt | Kontrolera trädgårdsredskapets undersida och rengor den vid behov (använd alltid trädgårds-handskar) | |
| Skärskivan ar inte monterad i skärrikting | Montera skärskivan i skärrikting (8-tands- och sāgblad) | |
| Trädhuvudet nedsmutsat Rengör lopskälens spår | ||
Svenska|83
| Symptom | Möjlig orsak | Åtgård |
| Motorn startar och stan- nar genastigen | Batteriets laddningsständågt Ladda batterimodulen fullständigt före använd- ning | |
| Batterimodulen ar inte fullständigt uppladdad | Kontrolera batteriindikatorn - ladda batterimo- dulen vid behov | |
| Sekundärbatteriet for kallt/hett | Låt batterimodulen avkylas/värmas upp - kon- trolera batteriindikatorn | |
| Gräset for högt, for tätt Gräset for högt: Klipp i etapper | ||
| Gräset for tätt: Arbeta med minde klippbredd vid varje klippning | ||
| Skärskivans mutter kan inte öppnas | Skadad gänga på muttern erller axeln Smörj axeln for att underlätt öppnandet | |
| Låstiftet felplatcerat | Sätt in låstiftet på nytt och tryckätt in medan axelin roteras (se bild 5 på grafiksidaarna) | |
| Skärskivan roterar inte | Skärskivan tillätppt | Kontrolera trädgårdsredskapets undersida och rengör den vid behov (använd alltid trädgårds- handskar) |
| Skärskivans mutter lös | Spänn skärskivans mutter med 20 Nm se till att skärskivan, lopskålen och tryckskivan ar monte- rade centrerat (använd alltid trädgårdshand- skar) (se bild 5 på grafiksidaarna) | |
| Lågt laddningsständ | Kontrolera batterimodulens resterande ladd- ning - visas i batteriindikatorn | |
| Gräset for högt, for tätt Gräset for högt: Klipp i etapper | ||
| Gräset for tätt: Arbeta med minde klippbredd vid varje klippning | ||
| Sekundärbatteriet for kallt/hett | Låt batterimodulen avkylas/värmas upp - kon- trolera batteriindikatorn | |
| Motorskyddet har lost ut Låt motorn/elektroniken svalna 5 minuter och skär i etapper | ||
| Dálig skäreffekt Skyddshuven | nedsmutsad Rengör insidan av skyddshuven | |
| Skärskivan trubbig | Vänd/byt skärskiva | |
| Kort klipptråd | Stöt trädhuvudet mot marken für att mata ut klipptråd | |
| Ingen klipptråd | Fyll på klipptråd (se bild 7 på grafiksidaarna) | |
| Svag motoreffekt | Ta loss skärverktyget och lopskålen, rengör lop- skålens spår | |
Om du inte kan losa problemet med hjalp av felsokningstabellen, vand dig forst till din Återforsäjare.
After användning/lagring
Den foreskrivna lagringen har betydelse for bibehallande av Produktens livslangd. Lagring i romraden med hog faktgelt bor undvikas om mollyigt, eftersom faktgthenen understoder upstaendet av rost och korrosion.
Lagring vid tradgardssesongens slut: Ta loss batterimodulen. Uppbevara batterimodulen och tradgardsredskapet paett orrt och saker stalle och inte utsatta for direkt solljus. Stall inte upp andra foremal pa tradgardsredskapet.
Rengör tradgårdsredskapet grundligt innan en langre tids lag-ring.
Kundtjänst och användarrådgivning
www.bosch-professional.com
Var vänlig ange vid forfrågnigar och reservdelsbeställninger produktnumret som bestär av 10 siffror och som finns trädgårdsredskapets typskylt.
84|Norsk
Svenska
Vid transport genom tredje person (t. ex. flygfrakt erller speidition) ska speciella villkor forpackning och marknng bektas. I detta fall bor vid forberedelse av transport en expert for farigt gods konsulteras.
Batterier fãr forsändas endast om höljet ar oskadat. Tejpa oppna kontakter och forpacka batteriet sa att det inte kan roras i forpackningen.
Beakta även tillampliga nationella foreskrifter.
Avfallshantering
Slang inte tradgardsredskap, laddare och inte heller batterier i hushallsavfall!
Endast for EU-länder:
Enligt europeiska direktivet 2012/19/EU maste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga ertherbrukade batterier insamaseparat. Mekaniskt skadade erller otata batterier bor hanteras miljovänlig enligt lokala foreskrifter.
Beakta anvisingarna i avsnittet "Trans port".
Andringar forbehalles.
