BRUKSANVISNING DD7771 DIRT DEVIL

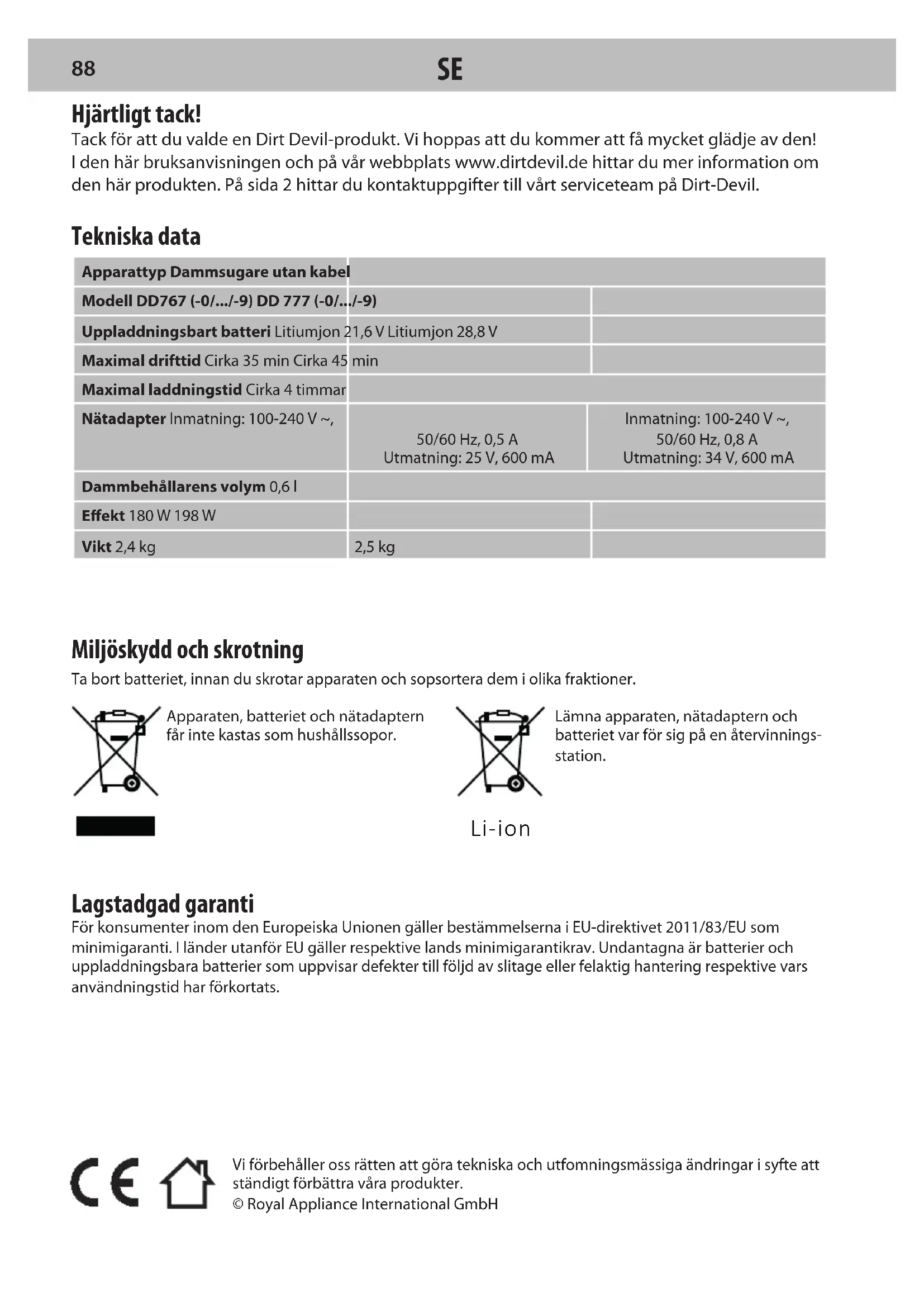

Tack för att du valde en Dirt Devil-produkt. Vi hoppas att du kommer att få mycket glädje av den! I den här bruksanvisningen och på vår webbplats www.dirtdevil.de hittar du mer information om den här produkten. På sida 2 hittar du kontaktuppgifter till vårt serviceteam på Dirt-Devil.

Tekniska data

Apparattyp Dammsugare utan kabel
Modell DD767 (-0/.../-9) DD 777 (-0/.../-9)
Uppladdningsbart batteri Litiumjon 21,6 V Litiumjon 28,8 V
Maximal drifttid Cirka 35 min Cirka 45 min
Maximal laddningstid Cirka 4 timmar
Nätadapter Inmatning: 100-240 V ~,	50/60 Hz, 0,5 A	Inmatning: 100-240 V ~,50/60 Hz, 0,8 A
	Utmatning: 25 V, 600 mA	Utmatning: 34 V, 600 mA
Dammbehållarens volym 0,6 l
Effekt 180 W 198 W
Vikt 2,4 kg	2,5 kg

Miljöskydd och skrotning

Ta bort batteriet, innan du skrotar apparaten och sopsortera dem i olika fraktioner.

Apparaten, batteriet och nätadaptern får inte kastas som hushållssopor.

Lämna apparaten, nätadaptern och batteriet var för sig på en återvinningsstation.

Li-ion

Lagstadgad garanti

För konsumenter inom den Europeiska Unionen gäller bestämmelserna i EU-direktivet 2011/83/EU som minimigaranti. I länder utanför EU gäller respektive lands minimigarantikrav. Undantagna är batterier och uppladdningsbara batterier som uppvisar defekter till följd av slitage eller felaktig hantering respektive vars användningstid har förkortats.

SÄKERHETSANVISNINGAR

Om bruksanvisningen

Läs noggrant igenom hela bruksanvisningen, innan du börjar använda apparaten. Förvara den här bruksanvisningen noga. Överlämnar du apparaten till tredje person, ska bruksanvisningen följa med. Ignorering av den här bruksanvisningen kan leda till svåra person-skador eller till skador på apparaten. Vi ansvarar inte för skador som uppstår till följd av att den här bruksanvisningen har ignorerats. Viktiga anvisningar utanför det här kapitlet har markerats på följande sätt:

WARNING!

Varnar för hälsorisker och hänvisar till eventuella skaderisker.

OBSERVERA!

Hänvisar till möjliga risker för apparaten och andra föremål.

ANVISNING

Lyfter fram tips och upplysningar.

Du kan ladda ned den här bruksanvisningen även från vår webbplats, se

www.dirtdevil.de

Om vissa persongrupper

Den här apparaten får användas av barn

från 8 års ålder och personer med nedsatta, fysiska, känslomässiga eller mentala egenskaper eller brist på erfarenhet och/eller kunskaper, om de är under uppsikt eller har instruerats om säker användning av apparaten och är medvetna om riskerna vid felaktig användning.

Barn får inte leka med apparaten.
Rengöring och underhåll får utföras av barn, endast om de står under uppsikt.
Förpackningsmaterialen och de små delarna får inte användas som leksaker. Det finns risk för kvävning.
Barn under 8 år ska hållas på avständ från apparaten, nätadaptern och nätadapterkabeln, så länge de är påslagna, anslutna till ett eluttag eller medan de svalnar.

Om strömförsörjningen

Apparaten laddas med elektrisk ström.

Därför finns det risk för en elektrisk stöt.

Var därför extra uppmärksam på följande:

Rör aldrig vid batteriet eller nätadaptern med våta händer. Doppa aldrig apparaten, batteriet eller nätadaptern i vatten eller andra vätskor.
Håll alltid direkt i nätadaptern, om du vill dra ut den ur eluttaget. Dra aldrig i nätadapterkabeln.
Se till att nätadapterkabeln varken kan vikas, klämmas fast, köras över eller komma i kontakt med värmekällor.
Använd bara den medföljande nätadaptern för att ladda batteriet.
- Kontrollera om nätadapterkabeln är skadad, innan apparaten används. Använd aldrig en nätadapter som har en skadad stickkontakt eller kabel. Anslut nätadaptern enbart till sådana eluttag som har en elektrisk spänning som stämmer överens med uppgifterna på nätadaptern.

Säkerställ att apparaten är avstängd oc ^Dm det uppladdningsbara batteriet

att nätdelen inte sitter i ett eluttag, innan du börjar att rengöra eller underhålla appa- raten.

Om borstvalsen

Borstvalsen i turboborsten roterar med ett högt varvtal. Från den utgår olika faror för människor, djur och föremål:

Sug aldrig på människor, djur eller växter. Håll kroppsdelar och kläder borta från rörliga delar och öppningar på apparaten, om den är påslagen. De kan annars sugas in och förorsaka personskador.
Stäng av apparaten, innan du drar av eller sätter på respektive öppnar eller rengör turboborsten.
Kör inte över någon kabel eller liknande, eftersom de kan trassla in sig och skadas i borstvalsen.
Håll borstvalsen borta från alla känsliga ytor. I annat fall kan det uppstå skador. Följ tillverkarens anvisningar om rengöring och skötsel.
Håll borstvalsen borta även från gardiner, draperier, långa fransar och liknande. Sådana föremål kan dras in och skadas.
Använd borstvalsen enbart till rengörir av mattor.

Det finns risk för personskador vid felaktig hantering av uppladdningsbara batterier.

• Använd bara den medföljande nätadaptern för att ladda batteriet.
• Kortslut aldrig batteriet. Rör därför aldrig vid båda polerna samtidigt, i synnerhet inte med elektriskt ledande föremål.
  er. Ta aldrig isär batteriet, deformera det inte och utsätt det inte för höga temperaturer.
  Vid felaktig hantering kan vätska tränga ut ur batteriet. Undvik att komma i kontakt med vätskan.
  Skulle du ändå komma i kontakt med utrunnen vätska, ska du spola av den med mycket vatten och kontakta en läkare.
  e, Säkerställ att nätadaptern inte är ansluten, innan du tar bort batteriet.

Om apparaten är defekt

^d Är apparaten, nätadaptern eller nätadapterkabeln skadade, måste de bytas ut av tillverkaren, dennes kundtjänst eller en person med motsvarande kvalifikationer, så att risker förhindras.

Lämna in en defekt apparat för reparation hos en auktoriserad fackhandlare eller nos Dirt Devils kundtjänst, > "International Services" på sida 2.
Använd aldrig en defekt apparat, en defekt nätadapter, en defekt nätadapterkabel eller ett defekt batteri!

Om avsedd användning

Apparaten får användas endast i hushållet. Den är inte lämplig att använda yrkesmässigt. Använd apparaten enbart för rengöring av lätt smutsiga, torra, hårda golv, mattor, innertak och utsmyckningar. All annan användning är felaktig och därför förbjuden.

I synnerhet är följande förbjudet:

Dammsugning av

- Människor, djur, växter eller påtagna kläder

→ Hög risk för personskador!

- Glödande aska, brinnande cigaretter, tändstickor och lättantändliga material

→ Brandrisk!

– Vatten och andra vätskor

→ Risk för kortslutning!

- Toner (till laserskrivare, kopiatorer med flera)

→ Brand- och explosionsrisk!

Användning

- I närheten av explosiva eller lättantändliga ämnen

→ Brand- och explosionsrisk!

- Utomhus

→ Risk att den förstörs av regn och smuts!

- Andra tillbehör än original. Det kan begränsa säkerheten.

Egnareparationer

→ Risk för personskador och anspråk på kostnadsfri ersättning upphör att gälla!

Om förvaring

Förvara apparaten i ett svalt, torrt utrymme utom räckhåll för barn.
- Apparaten är inte fristående. Lägg apparaten ner på golvet på en lämplig plats, när den inte används, så att man inte snubblar över den.

Om skrotning

Skrota apparaten och batteriet på ett miljövänligt sätt, när de har gjort sitt, se > "Miljöskydd och skrotning" på sida 88.

Ta bort batteriet, innan du skrotar appa- raten.

Skrota batteriet på ett säkert sätt.

Förberedelser

Lära känna apparaten

Bild 1: ① Handtag med laddningslampa; ② Dammsugarrörslås; ③ Dammsugarrör; ④ Tillbehörslås;
⑤ Lampa för turboborste; ⑥ Turboborste med borstvals; ⑦ Laddningsuttag (syns inte); ⑧ Handammsugare; ⑨ Nätadapter; ⑩ Strömbrytare; ⑪ Filterlock;
⑫ Indikator för batterinivå; ⑬ Knapp för borstvals;
⑭ Väggfäste; ⑮ Boost-knapp; ⑯ Laddningslampa;
⑰ Dammbehållare

Tillbehör (tillval):

Bild 2 : Ⓐ Fogmunstycke; Ⓑ Djurhårsmunstycke;

© Dammborste; © Parkettmunstycke

Uppackning och montering

1 Kontrollera att det uppackade innehållet är fullständigt. Kontakta omgående din återförsäljare, om du upptäcker en transportskada eller om något saknas.
② Sätt turboborsten respektive tillbehöret på dammsugarröret, tills att den eller det hakar fast hörbart (bild 3). ③ Sätt dammsugarröret i handdammsugaren, tills att det hakar fast hörbart (bild 4).

ANVISNING:

Sätt turboborsten respektive tillbehöret direkt i dammsugaren, tills att den eller det hakar fast hörbart (bild 5) för att använda apparaten som handdammsugare.

Fastsättning av väggfäste

1 Välj en lämplig förvaringsplats för apparaten, helst i närheten av ett eluttag. 2 Sätt apparaten på väggfästet (bild 6). 3 Placera apparaten tillsammans med väggfästet på väggen på ett sådant sätt, att turboborsten ligger an mot golvet. 4 Markera väggfästets position med en blyertspenna. 5 Ta bort apparaten från väggfästet. 6 Håll väggfästet mot väggen och markera borrhålen. 7 Fäst väggfästet med skruvar (och pluggar vid behov) i väggen.

Laddning av batteri

WARNING!

Brand- och explosionsrisk! Använd bara den medföljande nätadaptern för att ladda batteriet.

ANVISNING:

Apparaten måste laddas upp inför det första användningstillfället. Den första laddningen tar 4 timmar. Stämmer inte det, kan det påverka batteriets drifttid.

1 Placera apparaten på väggfästet. Tryck på dammsugarrörslåset (bild 7/1), ta bort dammsugarröret respektive tillbehöret och lägg handdammsugaren på en jämn, fast yta, när du vill ladda handdammsugaren.
② Sätt nätadapterkabeln i laddningsuttaget (bild 8).
3 Sätt nätadaptern i ett eluttag. → Laddningslamporna (bild 1/① och 9/②) lyser röda med fast sken. Lamporna på indikatorn för batterinivå blinkar (bild 9/①) efter varandra, tills att alla fyra lyser för att indikera laddningsförloppet. 4 Efter maximalt 4 timmat släcks indikatorn för batterinivå. Då lyser laddningslamporna (bild 1/① och 9/②) vitt med fast sken. → Batteriet är fulladdat. 5 Dra ut nätadaptern ur eluttaget (för att spara ström) och dra ut nätadapterkabeln ur laddningsuttaget.

Dammsugning

WARNING!

Var särskilt försiktig vid rengöring av trappsteg.

ANVISNING:

När batteriet än nästan tomt, stängs apparaten av inom ett par sekunder. Ladda upp batteriet helt, > "Laddning av batteri" på sida 92.

ANVISNING:

Kontinuerlig användning av boost-funktionen och borstvalsen minskar batteriets drifttid.

① Montera det tillbehör du behöver, > "Uppackning och montering" på sida 92. ② Tryck på strömbrytaren för att slå på apparaten (bild 10/①). → Apparaten startar med påslagen boost-funktion. Tryck på boost-knappen för att växla mellan full och reducerad sugkraft (bild 10/③). ③ Tryck på knappen för borstvals för att slå på och stänga av borstvalsen (bild 10/②). ④ Dammsug.

ANVISNING:

Blockeras borstvalsen, stängs apparaten av och lampan på turboborsten (bild 1/5) blinkar rött. Tryck på strömbrytaren (bild 10/1) för att stänga av apparaten och rengör sedan turboborsten, > "Borttagning av det som blockerar" på sida 93.

5 Tryck på strömbrytaren för att stänga av apparaten (bild 10/1). → Apparaten stängs av.

Underhåll av apparaten

Tömning av dammbehållaren

① Tryck på dammsugarrörslåset (bild 7/①) och ta bort dammsugarröret respektive tillbehöret från handdammsugaren. ② Håll handdammsugaren långt ner över en sophink och tryck på dammbehållarlåset (bild 11/①). → Locket på dammbehållaren fälls upp och dammet töms ut.

Rengöring av filter

OBSERVERA!

Använd apparaten endast om båda filtren är isatta.

ANVISNING:

Knacka ur filtren efter var 4:e till var 6:e användningstillfälle och tvätta dem var 3:e månad för att få det bästa rengöringsresultatet.

① Töm dammbehållaren, > "Tömning av dammbehållaren" på sida 93. ② Vrid filterlocket moturs (bild 12) och ta bort handdammsugaren. ③ Dra i fliken till filtret (bild 13/①) för att lossa det från locket.
④ Dra i det runda skumgummifiltret för att ta ut det ur handdammsugaren. ⑤ Knacka ur båda filtren över en sophink för att ta bort smuts. ⑥ Tvätta filtren under rinnande vatten (högst 40 °C).
7 Låt filtren torka i minst 24 timmar, innan du sätter tillbaka dem i apparaten.

① Töm dammbehållaren, > "Tömning av dammbehållaren" på sida 93. ② Vrid filterlocket moturs (bild 12) och ta bort handdammsugaren. ③ Tryck på dammbehållarlåset och öppna dammbehållaren.
4 Tryck ut separatorn ur dammbehållaren och ta ut den ur huset (bild 14). 5 Dra ut filtret ur separatorn (bild 15).
6 Knacka ur filtret och separatorn över en sophink för att ta bort smuts. 7 Spola filtret under rinnande vatten (högst 40 °C). 8 Låt filtret torka i minst 24 timmar, innan du sätter tillbaka det i apparaten.

Fa försiktigt med en sax bort blockerade här från borstvalsen.

Använd ett borstskaft eller ett liknande, trubbigt föremål för att ta bort det som blockerar ur dammsugarröret.

Borttagning och byte av borstvals

① Tryck på tillbehörslåset och ta bort turboborsten från dammsugarröret respektive handdammsugaren (bild 16/①). ② Leta efter bokstaven "A" på undersidan av turboborsten för att lista ut vilket lock som måste tas bort (bild 17/A). ③ Lossa de tre skruvarna med en skruvmejsel och ta bort locket. ④ Skjut ut borstvalsen ur huset (bild 18). ⑤ Ta bort det som blockerar eller byt borstvalsen, om den är defekt.
6 Tryck borstvalsen mot locket, skjut in båda delarna i huset (bild 19) och fäst locket med skruvarna.

Demontering och byte av drivrem

① Tryck på tillbehörslåset och ta bort turboborsten från dammsugarröret respektive handdammsugaren (bild 16/①). ② Leta efter bokstaven "B" på undersidan av turboborsten för att lista ut vilket lock som måste tas bort (bild 17/⑧). ③ Lossa de tre skruvarna med en skruvmejsel och ta bort locket. ④ Ta bort drivremmen, om den är sönder och spänn en ny över kugghjulen (bild 20). ⑤ Sätt tillbaka locket och fäst det med skruvarna.

Tillbehör

• Fogmunstycke – 0777007 (bild 21/A)
• Borstvals – 0777017 (bild 21/B)
• Förmotorfilter – 0777001 (bild 21/C)
  • Väggfäste – 0777006 (bild 21/D)
• Filtersats (separator + filter) – 0777002 (bild 21/E)
• 24 V nätadapter – 0767004 (bild 21/F)
• 32 V nätadapter – 0777004 (bild 21/F)
  • Djurhårsmunstycke – 0777009 (bild 21/G)
  • Möbelborste – 0777008 (bild 21/H)
• Parkettmunstycke – 0777011 (bild 21/l)

Störningsåtgärder

Leta först efter lösningar och åtgärder bland de många anvisningarna inom serviceområdet på vår webbplats, innan du kontaktar vår kundtjänst eller sänder apparaten till Dirt Devils kundtjänst, se www.dirtdevil.de/service

WARNING!

Stäng av apparaten innan du försöker lösa ett problem. Använd aldrig en defekt apparat, en defekt nätadapter eller ett defekt batteri.
