BRUKSANVISNING Blade 32V Total DIRT DEVIL

** Priset för samtal från utlandet är beroende av respektive lands teleoperatörer och deras aktuella tarier.

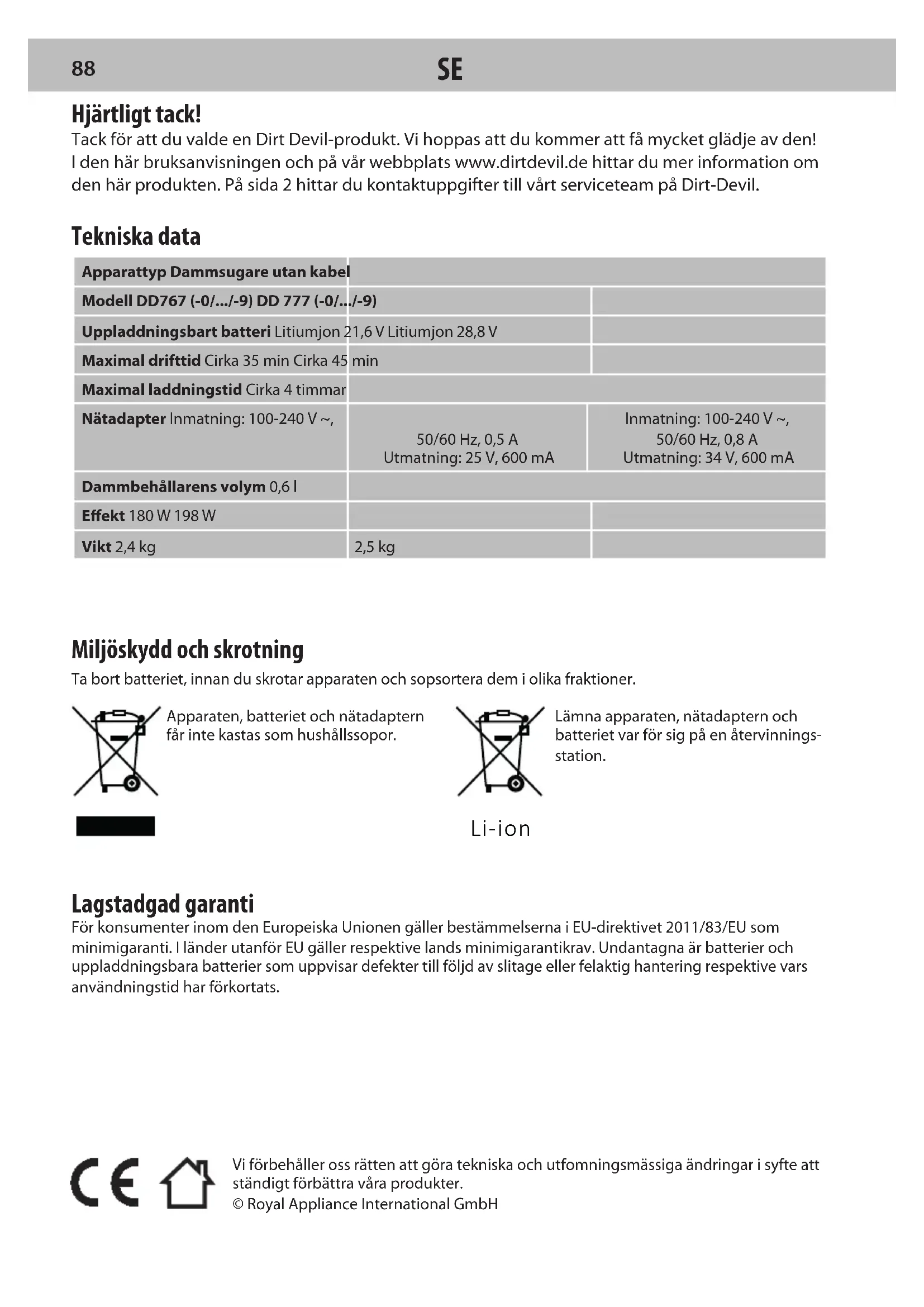

87Vi förbehåller oss rätten att göra tekniska och utfomningsmässiga ändringar i syfte att ständigt förbättra våra produkter.© Royal Appliance International GmbH Hjärtligt tack! Tack för att du valde en Dirt Devil-produkt. Vi hoppas att du kommer att få mycket glädje av den! I den här bruksanvisningen och på vår webbplats www.dirtdevil.de hittar du mer information om den här produkten. På sida 2 hittar du kontaktuppgifter till vårt serviceteam på Dirt-Devil. Tekniska data Apparattyp Dammsugare utan kabelModell DD767 (-0/.../-9) DD 777 (-0/.../-9)Uppladdningsbart batteri Litiumjon 21,6 V Litiumjon 28,8 VMaximal drifttid Cirka 35 min Cirka 45 minMaximal laddningstid Cirka 4 timmarNätadapter Inmatning: 100-240 V ~, 50/60 Hz, 0,5 A Utmatning: 25 V, 600 mAInmatning: 100-240 V ~, 50/60 Hz, 0,8 A Utmatning: 34 V, 600 mADammbehållarens volym 0,6 lEekt 180 W 198 WVikt 2,4 kg 2,5 kg Miljöskydd och skrotning Ta bort batteriet, innan du skrotar apparaten och sopsortera dem i olika fraktioner.Apparaten, batteriet och nätadaptern får inte kastas som hushållssopor.Lämna apparaten, nätadaptern och batteriet var för sig på en återvinnings-station.

Lagstadgad garanti För konsumenter inom den Europeiska Unionen gäller bestämmelserna i EU-direktivet 2011/83/EU som minimigaranti. I länder utanför EU gäller respektive lands minimigarantikrav. Undantagna är batterier och uppladdningsbara batterier som uppvisar defekter till följd av slitage eller felaktig hantering respektive vars användningstid har förkortats. Li-ion

SESÄKERHETSANVISNINGAR Om bruksanvisningen Läs noggrant igenom hela bruksanvisningen, innan du börjar använda apparaten. Förvara den här bruksanvisningen noga. Överlämnar du apparaten till tredje person, ska bruksan- visningen följa med. Ignorering av den här bruksanvisningen kan leda till svåra person- skador eller till skador på apparaten. Vi ansva- rar inte för skador som uppstår till följd av att den här bruksanvisningen har ignorerats. Viktiga anvisningar utanför det här kapitlet har markerats på följande sätt: VARNING! Varnar för hälsorisker och hänvisar till eventuella skaderisker. OBSERVERA! Hänvisar till möjliga risker för apparaten och an-dra föremål. ANVISNING Lyfter fram tips och upplysningar. Du kan ladda ned den här bruksanvisningen även från vår webbplats, se www.dirtdevil.de Om vissa persongrupper Den här apparaten får användas av barn från 8 års ålder och personer med nedsatta, fysiska, känslomässiga eller mentala egenska- per eller brist på erfarenhet och/eller kunska- per, om de är under uppsikt eller har instrue- rats om säker användning av apparaten och är medvetna om riskerna vid felaktig användning. Barn får inte leka med apparaten. Rengöring och underhåll får utföras av barn, endast om de står under uppsikt. Förpackningsmaterialen och de små delarna får inte användas som leksaker. Detnns risk för kvävning. Barn under 8 år ska hållas på avstånd från apparaten, nätadaptern och nätadap- terkabeln, så länge de är påslagna, anslutna till ett eluttag eller medan de svalnar. Om strömförsörjningen Apparaten laddas med elektrisk ström. Därför nns det risk för en elektrisk stöt. Vardärför extra uppmärksam på följande: Rör aldrig vid batteriet eller nätadaptern med våta händer. Doppa aldrig apparaten, batteriet eller nätadaptern i vatten eller an- dra vätskor. Håll alltid direkt i nätadaptern, om du vill dra ut den ur eluttaget. Dra aldrig i näta- dapterkabeln. Se till att nätadapterkabeln varken kan vikas, klämmas fast, köras över eller komma i kontakt med värmekällor. Använd bara den medföljande nätadaptern för att ladda batteriet. Kontrollera om nätadapterkabeln är ska- dad, innan apparaten används. Använd ald- rig en nätadapter som har en skadad stick- kontakt eller kabel. Anslut nätadaptern en- bart till sådana eluttag som har en elektrisk spänning som stämmer överens med upp- gifterna på nätadaptern.

89 Säkerställ att apparaten är avstängd och att nätdelen inte sitter i ett eluttag, innan du börjar att rengöra eller underhålla appa- raten. Om borstvalsen Borstvalsen i turboborsten roterar med ett högt varvtal. Från den utgår olika faror för människor, djur och föremål: Sug aldrig på människor, djur eller växter. Håll kroppsdelar och kläder borta från rörli- ga delar och öppningar på apparaten, om den är påslagen. De kan annars sugas in och förorsaka personskador. Stäng av apparaten, innan du drar av eller sätter på respektive öppnar eller rengör turboborsten. Kör inte över någon kabel eller liknande, eftersom de kan trassla in sig och skadas iborstvalsen. Håll borstvalsen borta från alla känsliga ytor. I annat fall kan det uppstå skador. Följ tillverkarens anvisningar om rengöring och skötsel. Håll borstvalsen borta även från gardi- ner, draperier, långa fransar och liknande. Sådana föremål kan dras in och skadas. Använd borstvalsen enbart till rengöring av mattor. Om det uppladdningsbara batteriet Det nns risk för personskador vid felaktig hantering av uppladdningsbara batterier. Använd bara den medföljande nätadap- tern för att ladda batteriet. Kortslut aldrig batteriet. Rör därför ald- rig vid båda polerna samtidigt, i synnerhet inte med elektriskt ledande föremål. Ta aldrig isär batteriet, deformera det inte och utsätt det inte för höga temperaturer. Vid felaktig hantering kan vätska tränga ut ur batteriet. Undvik att komma i kontakt med vätskan. Skulle du ändå komma i kontakt med utrunnen vätska, ska du spola av den med mycket vatten och kontakta en läkare. Säkerställ att nätadaptern inte är ansluten, innan du tar bort batteriet. Om apparaten är defekt Är apparaten, nätadaptern eller nätadapter- kabeln skadade, måste de bytas ut av tillver- karen, dennes kundtjänst eller en person med motsvarande kvalikationer, så att risker förhindras. Lämna in en defekt apparat för repara- tion hos en auktoriserad fackhandlare eller hos Dirt Devils kundtjänst, > ”International Services” på sida 2. Använd aldrig en defekt apparat, en de- fekt nätadapter, en defekt nätadapterkabel eller ett defekt batteri!

SEOm avsedd användning Apparaten får användas endast i hushållet. Den är inte lämplig att använda yrkesmäs- sigt. Använd apparaten enbart för rengöring av lätt smutsiga, torra, hårda golv, mattor, innertak och utsmyckningar. All annan an- vändning är felaktig och därför förbjuden. I synnerhet är följande förbjudet: Dammsugning av – Människor, djur, växter eller påtagna kläder Hög risk för personskador! – Glödande aska, brinnande cigaretter, tändstickor och lättantändliga material Brandrisk! – Vatten och andra vätskor Risk för kortslutning! – Toner (till laserskrivare, kopiatorer medera) Brand- och explosionsrisk! Användning – I närheten av explosiva eller lättan- tändliga ämnen Brand- och explosionsrisk! – Utomhus Risk att den förstörs av regn och smuts! – Andra tillbehör än original. Det kan begränsa säkerheten. Egna reparationer Risk för personskador och anspråk på kostnadsfri ersättning upphör att gälla! Om förvaring Förvara apparaten i ett svalt, torrt ut- rymme utom räckhåll för barn. Apparaten är inte fristående. Lägg appa- raten ner på golvet på en lämplig plats, när den inte används, så att man inte snubblar över den. Om skrotning Skrota apparaten och batteriet på ett miljövänligt sätt, när de har gjort sitt, se >”Miljöskydd och skrotning” på sida88. Ta bort batteriet, innan du skrotar appa- raten. Skrota batteriet på ett säkert sätt.

Handtag med laddningslampa; Damm-sugarrörslås; Dammsugarrör; Tillbehörslås; Lampa för turboborste; Turboborste med borst-vals; Laddningsuttag (syns inte); Handdammsu-gare; Nätadapter; Strömbrytare; Filterlock; Indikator för batterinivå; Knapp för borstvals; Väggfäste; Boost-knapp; Laddningslampa; Dammbehållare Tillbehör (tillval): Bild

Fogmunstycke; Djurhårsmunstycke; Dammborste; Parkettmunstycke Uppackning och montering

Kontrollera att det uppackade innehållet är full-ständigt. Kontakta omgående din återförsäljare, om du upptäcker en transportskada eller om något saknas. Sätt turboborsten respektive tillbehöret på dammsugarröret, tills att den eller det hakar fast hör-bart (bild

Sätt dammsugarröret i handdamm-sugaren, tills att det hakar fast hörbart (bild

ANVISNING: Sätt turboborsten respektive tillbehöret direkt idammsugaren, tills att den eller det hakar fast hörbart (bild ) för att använda apparaten som handdammsugare. Fastsättning av väggfäste

Välj en lämplig förvaringsplats för apparaten, helst i närheten av ett eluttag. Sätt apparaten på vägg-fästet (bild

Placera apparaten tillsammans med väggfästet på väggen på ett sådant sätt, att turboborsten ligger an mot golvet. Markera vägg-fästets position med en blyertspenna. Ta bort apparaten från väggfästet. Håll väggfästet mot väggen och markera borrhålen. Fäst väggfästet med skruvar (och pluggar vid behov) i väggen. Laddning av batteri VARNING! Brand- och explosionsrisk! Använd bara den med-följande nätadaptern för att ladda batteriet. ANVISNING: Apparaten måste laddas upp inför det första an-vändningstillfället. Den första laddningen tar 4timmar. Stämmer inte det, kan det påverka bat-teriets drifttid. Placera apparaten på väggfästet. Tryck på dammsu-garrörslåset (bild

), ta bort dammsugarröret res-pektive tillbehöret och lägg handdammsugaren på en jämn, fast yta, när du vill ladda handdammsugaren. Sätt nätadapterkabeln i laddningsuttaget (bild

Sätt nätadaptern i ett eluttag. ➔ Laddningslam-porna (bild

) lyser röda med fast sken. Lamporna på indikatorn för batterinivå blinkar (bild

) efter varandra, tills att alla fyra lyser för att indikera laddningsförloppet. Efter maximalt 4timmat släcks indikatorn för batterinivå. Då lyser laddningslamporna (bild

) vitt med fast sken. ➔ Batteriet är fulladdat. Dra ut nätadap-tern ur eluttaget (för att spara ström) och dra ut näta-dapterkabeln ur laddningsuttaget. Dammsugning VARNING! Var särskilt försiktig vid rengöring av trappsteg. ANVISNING: När batteriet än nästan tomt, stängs apparaten av inom ett par sekunder. Ladda upp batteriet helt, >”Laddning av batteri” på sida92. ANVISNING: Kontinuerlig användning av boost-funktionen och borstvalsen minskar batteriets drifttid. Montera det tillbehör du behöver, >”Uppackning och montering” på sida92. Tryck på strömbryta-ren för att slå på apparaten (bild

). ➔ Apparaten startar med påslagen boost-funktion. Tryck på boost-knappen för att växla mellan full och reduce-rad sugkraft (bild

Tryck på knappen för borstvals för att slå på och stänga av borstvalsen (bild

Dammsug. ANVISNING: Blockeras borstvalsen, stängs apparaten av och lampan på turboborsten (bild

) blinkar rött. Tryck på strömbrytaren (bild

) för att stänga av apparaten och rengör sedan turboborsten, >”Borttagning av det som blockerar” på sida93. Tryck på strömbrytaren för att stänga av appara-ten (bild

SEUnderhåll av apparaten Tömning av dammbehållaren

Tryck på dammsugarrörslåset (bild

) och ta bort dammsugarröret respektive tillbehöret från handdammsugaren. Håll handdammsugaren långt ner över en sophink och tryck på dammbehål-larlåset (bild

). ➔ Locket på dammbehållaren fälls upp och dammet töms ut. Rengöring av lter OBSERVERA! Använd apparaten endast om båda ltren är isatta. ANVISNING: Knacka ur ltren efter var 4:e till var 6:e använd-ningstillfälle och tvätta dem var 3:e månad för att få det bästa rengöringsresultatet. Töm dammbehållaren, >”Tömning av dammbe-hållaren” på sida93. Vrid lterlocket moturs (bild ) och ta bort handdammsugaren. Dra i i-ken till ltret (bild

) för att lossa det från locket. Dra i det runda skumgummiltret för att ta ut det ur handdammsugaren. Knacka ur båda ltren över en sophink för att ta bort smuts. Tvätta ltren un-der rinnande vatten (högst 40 °C). Låt ltren torka i minst 24 timmar, innan du sätter tillbaka dem i apparaten. Rengöring av separatorn

Töm dammbehållaren, >”Tömning av dammbe-hållaren” på sida93. Vrid lterlocket moturs (bild ) och ta bort handdammsugaren. Tryck på dammbehållarlåset och öppna dammbehållaren. Tryck ut separatorn ur dammbehållaren och ta ut den ur huset (bild

Dra ut ltret ur separatorn (bild

Knacka ur ltret och separatorn över en sophink för att ta bort smuts. Spola ltret under rinnande vatten (högst 40 °C). Låt ltret torka i minst 24 timmar, innan du sätter tillbaka det i apparaten. Borttagning av det som blockerar

Ta försiktigt med en sax bort blockerade hår från borstvalsen. Använd ett borstskaft eller ett liknande, trubbigt föremål för att ta bort det som blockerar ur dammsugarröret. Borttagning och byte av borstvals

Tryck på tillbehörslåset och ta bort turboborsten från dammsugarröret respektive handdammsugaren (bild

Leta efter bokstaven ”A” på undersi-dan av turboborsten för att lista ut vilket lock som måste tas bort (bild

Lossa de tre skruvarna med en skruvmejsel och ta bort locket. Skjut ut borstvalsen ur huset (bild

Ta bort det som blockerar eller byt borstvalsen, om den är defekt. Tryck borstvalsen mot locket, skjut in båda delarna i huset (bild ) och fäst locket med skruvarna. Demontering och byte av drivrem

Tryck på tillbehörslåset och ta bort turboborsten från dammsugarröret respektive handdammsugaren (bild

Leta efter bokstaven ”B” på undersi-dan av turboborsten för att lista ut vilket lock som måste tas bort (bild

Lossa de tre skruvarna med en skruvmejsel och ta bort locket. Ta bort drivremmen, om den är sönder och spänn en ny över kugghjulen (bild

Sätt tillbaka locket och fäst det med skruvarna. Tillbehör

• Fogmunstycke – 0777007 (bild

• Väggfäste – 0777006 (bild

• 24 V nätadapter – 0767004 (bild

• Djurhårsmunstycke – 0777009 (bild

• Parkettmunstycke – 0777011 (bild

/I) Störningsåtgärder Leta först efter lösningar och åtgärder bland de många anvisningarna inom serviceområdet på vår webbplats, innan du kontaktar vår kundtjänst eller sänder apparaten till Dirt Devils kundtjänst, se www.dirtdevil.de/service VARNING! Stäng av apparaten innan du försöker lösa ett problem. Använd aldrig en defekt apparat, en defekt nätadapter eller ett defekt batteri.
