MODE D'EMPLOI Blade 32V Total DIRT DEVIL

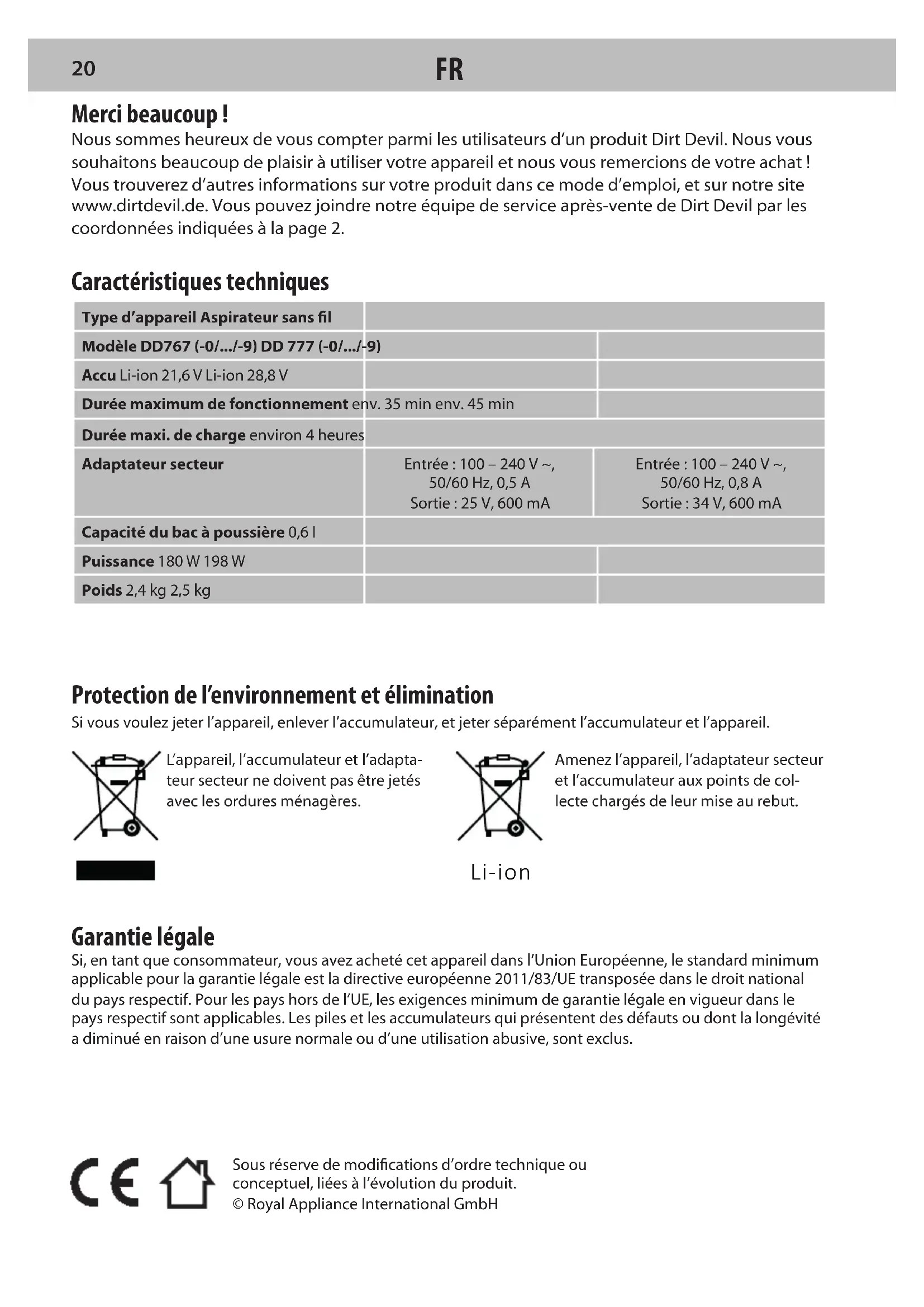

19Sous réserve de modications d’ordre technique ou conceptuel, liées à l’évolution du produit.© Royal Appliance International GmbH Merci beaucoup ! Nous sommes heureux de vous compter parmi les utilisateurs d’un produit Dirt Devil. Nous vous souhaitons beaucoup de plaisir à utiliser votre appareil et nous vous remercions de votre achat! Vous trouverez d’autres informations sur votre produit dans ce mode d’emploi, et sur notre site www.dirtdevil.de. Vous pouvez joindre notre équipe de service après-vente de Dirt Devil par les coordonnées indiquées à la page 2. Caractéristiques techniques Type d’appareil Aspirateur sans lModèle DD767 (-0/.../-9) DD 777 (-0/.../-9)Accu Li-ion 21,6 V Li-ion 28,8 VDurée maximum de fonctionnement env. 35 min env. 45 minDurée maxi. de charge environ 4 heuresAdaptateur secteurEntrée : 100 – 240 V ~, 50/60 Hz, 0,5 A Sortie : 25 V, 600 mAEntrée : 100 – 240 V ~, 50/60 Hz, 0,8 A Sortie : 34 V, 600 mACapacité du bac à poussière 0,6 lPuissance 180 W 198 WPoids 2,4 kg 2,5 kg Protection de l’environnement et élimination Si vous voulez jeter l’appareil, enlever l’accumulateur, et jeter séparément l’accumulateur et l’appareil.L’appareil, l’accumulateur et l’adapta-teur secteur ne doivent pas être jetés avec les ordures ménagères.Amenez l’appareil, l’adaptateur secteur et l’accumulateur aux points de col-lecte chargés de leur mise au rebut. Garantie légale Si, en tant que consommateur, vous avez acheté cet appareil dans l’Union Européenne, le standard minimum applicable pour la garantie légale est la directive européenne 2011/83/UE transposée dans le droit national dupays respectif. Pour les pays hors de l’UE, les exigences minimum de garantie légale en vigueur dans le pays respectif sont applicables. Les piles et les accumulateurs qui présentent des défauts ou dont la longévité a diminué en raison d’une usure normale ou d’une utilisation abusive, sont exclus. Li-ion

À propos du mode d’emploi Veuillez lire attentivement et intégralement ce mode d’emploi, avant de vous servir de l’appareil. Conservez précieusement ce mode d’emploi. Remettez toujours ce mode d’em- ploi à toute personne se servant de l’appareil. Le non respect de ce mode d’emploi peut entraîner des blessures graves ou des dom- mages à l’appareil. Nous déclinons toute res- ponsabilité pour des dommages résultant du non respect de ce mode d’emploi. Les consignes importantes qui ne sont pas dans ce chapitre sont mises en évidence de la manière suivante: AVERTISSEMENT! Nous vous avertissons des dangers pouvant mettre en péril votre santé et nous vous infor-mons sur les éventuels risques de blessures. ATTENTION! Nous attirons votre attention sur les risques éven-tuels pour l’appareil ou pour tout autre objet. REMARQUE Les astuces et les informations sont bien mises en évidence. Vous pouvez également télécharger ce mode d’emploi de notre site: www.dirtdevil.de Indications relatives à certains groupes de personnes Cet appareil peut être utilisé par des en- fants d’au moins 8 ans et par des personnes aux capacités physiques, sensorielles ou men- tales réduites ou disposant de peu d’expérience et/ou de connaissances. Toutes ces personnes doivent cependant avoir été sensibilisées à l’emploi de cet appareil en toute sécurité et aux dangers qu’implique son utilisation. Il est interdit aux enfants de jouer avec cet appareil. Le nettoyage et l’entretien de l’appareil ne doivent pas être exécutés par des enfants si ceux-ci ne sont pas sous surveillance. Ne jouez pas avec le matériel d’embal- lage et avec les petites pièces. Il existe un risque d’asphyxie. Les enfants de moins de 8 ans ne doivent pas s’approcher de l’appareil, de l’adaptateur secteur, ni du cordon de l’adaptateur secteur, tant qu’ils sont allumés, branchés à une prise de courant ou en phase de refroidissement. Alimentation électrique L’appareil est chargé avec du courant élec- trique. Il y a donc toujours un risque d’élec- trocution. Respectez par conséquent les points ci-dessous: Ne touchez jamais l’accumulateur ni l’adaptateur secteur avec des mains mouil- lées. Ne plongez jamais l’appareil, l’accumu- lateur ni l’adaptateur secteur dans l’eau, ni dans d’autres liquides. Pour débrancher l’adaptateur secteur tirez toujours sur l’adaptateur secteur. Ne tirez ja- mais sur le câble de l’adaptateur secteur. Assurez-vous que le câble de l’adapta- teur secteur n’est pas plié, coincé, écrasé ni en contact avec une source de chaleur.

21 Utilisez uniquement l’adaptateur secteur fourni pour charger l’accumulateur. Vériez si le cordon de l’adaptateur sec- teur n’est pas endommagé avant de vous servir de l’appareil. N’utilisez jamais un adaptateur secteur dont le connecteur ou le câble est endommagé. Branchez l’adapta- teur secteur uniquement à des prises de courant dont la tension correspond à celle indiquée sur l’adaptateur secteur. Vériez que l’appareil est bien éteint et que l’adaptateur secteur n’est pas branché, avant de commencer à nettoyer ou à entre- tenir l’appareil. À propos de la brosse cylindrique La brosse cylindrique de la brosse turbo tourne à très grande vitesse. Il en résulte divers risques pour les hommes, les ani- maux et les objets: n’utilisez jamais la brosse électrique sur des hommes, des animaux ou des plantes. Tenez les parties du corps et les vêtements amples éloignés des éléments en mouve- ment et des orices de l’appareil en service. Sinon, ils pourraient être aspirés et provo- quer des blessures. Avant de mettre en place la brosse turbo ou de l’enlever, ainsi qu’avant d’ouvrir ou de nettoyer l’appareil, éteignez l’appareil. Ne passez pas la brosse cylindrique sur des câbles, des cordons électriques, etc., car ceux-ci pourraient s’emmêler dans la brosse et être endommagés. N’approchez pas la brosse cylindrique des surfaces fragiles. Cela pourrait les en- dommager. Veuillez observer les consignes de nettoyage et d’entretien des fabricants. N’approchez pas la brosse cylindrique des rideaux, double-rideaux, franges lon- gues et autres textiles de ce genre. Ceux-ci pourraient être aspirés et endommagés. N’utilisez la brosse cylindrique que pour nettoyer les tapis et les moquettes. En ce qui concerne l’accumulateur En cas d’utilisation abusive des accumula- teurs, il existe un risque de blessures. Utilisez uniquement l’adaptateur secteur fourni pour charger l’accumulateur. Ne court-circuitez jamais l’accumulateur en touchant les deux pôles simultanément, et surtout pas avec des objets conduisant le courant électrique. Ne démontez jamais l’accumulateur, ne le déformez pas et ne l’exposez jamais à des températures élevées. Du liquide peut s’écouler de l’accumula- teur en cas de manipulation incorrecte. Évi- tez tout contact avec ce liquide. Cependant, si vous avez été en contact avec du liquide qui coule, rincez-le avec beaucoup d’eau et consultez un médecin. Assurez-vous que l’adaptateur secteur n’est pas branché, avant d’enlever l’accumu- lateur.

FRSi l’appareil est défectueux Si l’appareil, l’adaptateur secteur ou le câble de l’adaptateur secteur sont endommagés, faites-les remplacer par le fabricant, son service après-vente ou toute personne ayant des compétences similaires, ceci an d’éviter tout danger. Amenez l’appareil défectueux dans un magasin spécialisé agréé ou au service après-vente de Dirt-Devil, > «International Services» page 2, pour le faire réparer. N’utilisez jamais un appareil, un adapta- teur secteur, un câble d’adaptateur secteur ni un accumulateur endommagés! Utilisation conforme à la destination Cet appareil est strictement réservé à un usage domestique. Toute utilisation à titre professionnel est strictement interdite. Utili- sez l’appareil uniquement pour nettoyer des sols durs, des moquettes/tapis, carpettes ou plafonds, secs légèrement sales. Toute autre utilisation est considérée comme non conforme. Cette interdiction concerne en particulier: L’aspiration: – de personnes, d’animaux, de plantes ou de vêtements portés par des personnes Risque de blessure élevé! – de cendres incandescentes, de ciga- rettes ou allumettes non éteintes et de matières facilement inammables Risque de feu! – d’eau et d’autres liquides Risque de courts-circuits! – de toner (pour imprimante laser, photo- copieur, etc.) Risque de feu et d’explosion! L’utilisation – à proximité de matières explosives ou facilement inammables Risque de feu et d’explosion! – à l’extérieur Risque de destruction par la pluie et la saleté! – d’accessoires qui ne sont pas d’origine. Cela peut altérer la sécurité de l’appareil. Réparations en propre régie Risque de blessure et suppression du droit de rechange gratuit! Rangement Rangez l’appareil dans un endroit frais et sec, hors de portée des enfants. L’appareil ne tient pas debout tout seul. Coucher l’appareil à plat au sol à un endroit adapté lorsqu’il n’est pas utilisé, de manière à ce qu’il ne représente aucun risque de chute. Élimination de l’appareil Éliminez l’appareil avec l’accumulateur en n de période d’utilisation, en respectant l’environnement et conformément aux ins- tructions, >«Protection de l’environnement et élimination» page20. Enlever l’accumulateur avant de jeter l’appareil. Éliminez l’accumulateur en respectant les consignes de sécurité.

23Préparatifs Faire la connaissance de l’appareil Fig.

Poignée avec voyant de contrôle de charge; Déverrouillage du tube; Tube d’aspiration; Déverrouillage de l’accessoire; Voyant de la brosse turbo; Brosse turbo avec brosse cylindrique; Prise de charge (masquée); Aspirateur à main; Adaptateur secteur; Bouton MARCHE/ARRET; Cache du ltre; Témoin de charge de l’accumu-lateur; Bouton de la brosse cylindrique; Fixa-tion murale; Bouton Boost; Voyant de charge; Bac à poussière Accessoires (option): Fig.

Suceur long; Suceur pour poils d’ani-maux; Brosse à poussière; Brosse parquet Déballage et assemblage

Vérier si le contenu déballé est bien complet. Sivous constatez des dommages dus au transport, contactez immédiatement votre revendeur. Enfoncez la brosse turbo ou l’accessoire dans le tube d’aspiration, jusqu’à ce qu’il s’enclenche avec un déclic (Fig.

Enfoncez le tube d’aspiration dans l’aspira-teur à main, jusqu’à ce qu’il s’enclenche avec un déclic (Fig.

INDICATION: Pour utiliser l’appareil comme un aspirateur à main, enfoncez directement la brosse turbo ou l’accessoire dans l’aspirateur à main, jusqu’à ce qu’il s’enclenche avec un déclic (Fig.

Sélectionnez un lieu de rangement adapté pour l’appareil, si possible à côté d’une prise de courant. Enclenchez l’appareil sur la xation murale (Fig.

Mettez l’appareil avec la xation murale contre le mur, de manière à ce que la brosse turbo soit à plat au sol. Repérez avec un crayon l’emplacement de la xation murale. Enlevez l’appareil de la xation murale. Mettez la xation murale contre le mur, et repérez les trous pour les percer. Fixez au mur la xation murale avec des vis et des chevilles. Chargement de l’accumulateur AVERTISSEMENT! Risque d’incendie et d’explosion! Utilisez unique-ment l’adaptateur secteur fourni pour charger l’accumulateur. INDICATION: Avant d’utiliser l’appareil, il faut le charger. Lepre-mier chargement dure environ 4 heures. S’il n’est pas fait correctement, cela peut altérer la durée de vie de l’accumulateur. Mettez l’appareil sur la xation murale. Pour char-ger l’aspirateur à main, appuyez sur le déverrouillage du tube (Fig.

), enlevez le tube d’aspiration ou l’accessoire, et mettez l’aspirateur à main sur une surface stable et plane. Branchez le cordon de l’adaptateur secteur à la prise de charge (Fig.

Branchez l’adaptateur secteur à une prise de courant. ➔ Les voyants de contrôle de charge (Fig.

) sont rouges et allumés en permanence. Pour indiquer la progres-sion de la charge, les voyants de charge de l’accumu-lateur, clignotent (Fig.

) l’un après l’autre, jusqu’à ce qu’ils soient allumés tous les quatre. 4 heures plus tard au maximum, le témoin de charge de l’accumulateur s’éteint, les voyants de contrôle de charge (Fig.

) sont blancs et allumés en permanence. ➔ L’accumulateur est char-gé complètement. Débranchez l’adaptateur sec-teur de la prise de courant (pour économiser de l’électricité), et débranchez le cordon de l’adaptateur secteur, de la prise de charge. Passer l’aspirateur AVERTISSEMENT! Soyez particulièrement prudent pour nettoyer lesescaliers. INDICATION: Lorsque l’accumulateur est presque vide, l’appa-reil s’éteint en quelques secondes. Chargez com-plètement l’accumulateur, >«Chargement de l’accumulateur» page24. INDICATION: L’utilisation permanente de la fonction Boost et de la brosse cylindrique réduit la durée de fonc-tionnement de l’accumulateur.

FR1 Montez l’accessoire nécessaire, >«Déballage et assemblage» page24.

Appuyez sur le bouton MARCHE/ARRET, pour mettre en marche l’appareil (Fig.

). ➔ L’appareil démarre avec la fonction Boost activée. Appuyez sur le bouton Boost, pour passer de la pleine puissance d’aspiration à la puis- sance d’aspiration réduite, et inversement (Fig.

Appuyez sur le bouton de la brosse cylindrique, pour mettre en marche et arrêter la brosse cylin- drique (Fig.

Passez l’aspirateur. INDICATION: Lorsque la brosse cylindrique est bloquée, l’appareil s’éteint, et le voyant de la brosse turbo (Fig.

) devient rouge et clignote. Appuyez sur le bouton MARCHE/ARRET (Fig.

), pour éteindre l’appareil et nettoyer la brosse turbo, >«Enlever ce qui bloque» page25.

Appuyez sur le bouton MARCHE/ARRET, pour éteindre l’appareil (Fig.

). ➔ L’appareil s’arrête. Entretien de l’appareil Vider le bac à poussière

Appuyez sur le déverrouillage du tube (Fig.

et enlevez le tube d’aspiration ou l’accessoire de l’as- pirateur à main.

Maintenez l’aspirateur à main au-dessus d’une poubelle, et appuyez sur le déver- rouillage de la poussière (Fig.

). ➔ Le couvercle du bac à poussière s’ouvre, et la poussière tombe. Nettoyer le ltre ATTENTION ! N’utilisez l’appareil que lorsque les deux ltres sont en place. INDICATION: Pour avoir les meilleurs résultats de nettoyage, tapotez les ltres toutes les 4 à 6 utilisations, et lavez-les tous les 3 mois.

Videz le bac à poussière, >«Vider le bac à pous- sière» page25.

Tournez le cache du ltre dans le sens inverse des aiguilles d’une montre (Fig.

) et enlevez-le de l’aspirateur à main.

Tirez sur la lan- guette du ltre (Fig.

), pour enlever celui-ci du cache.

Tirez sur le ltre en mousse rond, pour l’en- lever de l’aspirateur à main.

Tapotez les deux ltres au-dessus d’une poubelle, pour enlever la saleté.

Lavez les ltres à l’eau courante (maxi. 40 °C).

Laissez sécher les ltres pendant au moins 24heures, avant de les remettre dans l’appareil. Nettoyer le séparateur

Videz le bac à poussière, >«Vider le bac à pous- sière» page25.

Tournez le cache du ltre dans le sens inverse des aiguilles d’une montre (Fig.

) et enlevez-le de l’aspirateur à main.

Appuyez sur la touche de déverrouillage, et ouvrez le bac à pous- sière.

Pour enlever le séparateur, poussez-le hors du bac à poussière, et retirez-le du boîtier (Fig.

Retirez le ltre du séparateur (Fig.

Tapotez le ltre et le séparateur au-dessus d’une poubelle, pour enlever la saleté.

Rincez le ltre à l’eau courante (maxi. 40 °C).

Laissez sécher le ltre pendant au moins 24 heures, avant de le remettre dans l’appareil. Enlever ce qui bloque

Enlevez avec précaution les poils de la brosse cy- lindrique avec des ciseaux, pour supprimer le blocage.

Utilisez un manche à balai ou un objet semblable pour déboucher le tube d’aspiration. Enlever et changer la brosse cylindrique

Appuyez sur le déverrouillage de l’accessoire, et enlevez la brosse turbo du tube d’aspiration ou de l’aspirateur à main (Fig.

Cherchez la lettre «A» en dessous de la brosse turbo, pour déterminer le cache qu’il faut enlever (Fig.

Desserrez les trois vis avec un tournevis, et enlevez le cache.

Retirez la brosse cylindrique du boîtier (Fig.

Enlevez ce qui bloque ou changez la brosse cylin- drique, si elle est défectueuse.

Poussez la brosse cylindrique sur le cache, poussez les deux éléments dans le boîtier (Fig.

), et xez le cache avec les vis.

25Démonter et changer la courroie d’entraînement

Appuyez sur le déverrouillage de l’accessoire, et enlevez la brosse turbo du tube d’aspiration ou de l’aspirateur à main (Fig.

Cherchez la lettre «B» en dessous de la brosse turbo, pour déterminer le cache qu’il faut enlever (Fig.

Desserrez les trois vis avec un tournevis, et enlevez le cache. Si la courroie d’entraînement est déchirée, enlevez-la et tendez une neuve sur les roues dentées (Fig.

Remettez le cache et xez-le avec les vis. Accessoires

• Filtre en amont du moteur – 0777001 (Fig.

• Lot de ltres (séparateur + ltre) – 0777002 (Fig.

• Adaptateur secteur 24 V – 0767004 (Fig.

• Adaptateur secteur 32 V – 0777004 (Fig.

• Suceur pour poils d’animaux – 0777009 (Fig.

• Brosse pour meubles– 0777008 (Fig.

/I) Dépannage Avant de contacter notre service après-vente Dirt Devil ou d’envoyer l’appareil au service après-vente de Dirt Devil, vous trouverez d’abord de nombreuses indications complémentaires dans la zone du service après-vente de notre site Internet, pour obtenir des solutions et des mesures à prendre. www.dirtdevil.de/service AVERTISSEMENT! Éteignez l’appareil avant de rechercher la cause du problème. N’utilisez jamais un appareil, unadaptateur secteur, ni un accumulateur en-dommagés.
