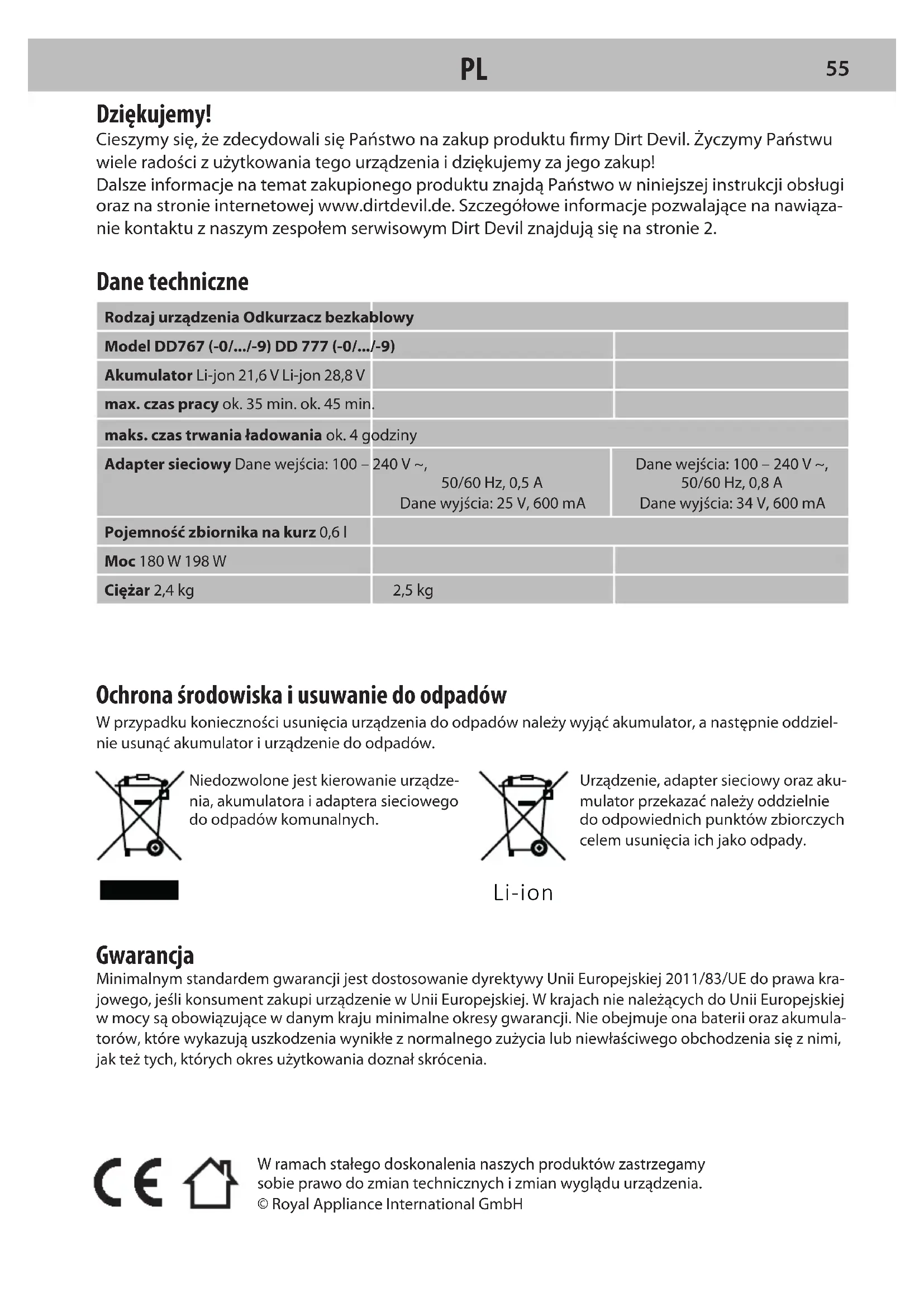

NLW ramach stałego doskonalenia naszych produktów zastrzegamy sobie prawo do zmian technicznych i zmian wyglądu urządzenia.© Royal Appliance International GmbH Dziękujemy! Cieszymy się, że zdecydowali się Państwo na zakup produktu rmy Dirt Devil. Życzymy Państwu wiele radości z użytkowania tego urządzenia i dziękujemy za jego zakup! Dalsze informacje na temat zakupionego produktu znajdą Państwo w niniejszej instrukcji obsługi oraz na stronie internetowej www.dirtdevil.de. Szczegółowe informacje pozwalające na nawiąza- nie kontaktu z naszym zespołem serwisowym Dirt Devil znajdują się na stronie 2. Dane techniczne Rodzaj urządzenia Odkurzacz bezkablowyModel DD767 (-0/.../-9) DD 777 (-0/.../-9)Akumulator Li-jon 21,6 V Li-jon 28,8 Vmax. czas pracy ok. 35 min. ok. 45 min.maks. czas trwania ładowania ok. 4 godzinyAdapter sieciowy Dane wejścia: 100 – 240 V ~, 50/60 Hz, 0,5 A Dane wyjścia: 25 V, 600 mADane wejścia: 100 – 240 V ~, 50/60 Hz, 0,8 A Dane wyjścia: 34 V, 600 mAPojemność zbiornika na kurz 0,6 lMoc 180 W 198 WCiężar 2,4 kg 2,5 kg Ochrona środowiska i usuwanie do odpadów W przypadku konieczności usunięcia urządzenia do odpadów należy wyjąć akumulator, a następnie oddziel-nie usunąć akumulator i urządzenie do odpadów.Niedozwolone jest kierowanie urządze-nia, akumulatora i adaptera sieciowego do odpadów komunalnych.Urządzenie, adapter sieciowy oraz aku-mulator przekazać należy oddzielnie do odpowiednich punktów zbiorczych celem usunięcia ich jako odpady. Gwarancja Minimalnym standardem gwarancji jest dostosowanie dyrektywy Unii Europejskiej 2011/83/UE do prawa kra-jowego, jeśli konsument zakupi urządzenie w Unii Europejskiej. W krajach nie należących do Unii Europejskiej w mocy są obowiązujące w danym kraju minimalne okresy gwarancji. Nie obejmuje ona baterii oraz akumula-torów, które wykazują uszkodzenia wynikłe z normalnego zużycia lub niewłaściwego obchodzenia się z nimi, jak też tych, których okres użytkowania doznał skrócenia. Li-ion

dotyczące instrukcji obsługi Przed przystąpieniem do użytkowania urzą- dzenia prosimy o przeczytanie całej instrukcji obsługi. Należy starannie przechowywać niniejszą instrukcję obsługi. W przypadku przekazania urządzenia osobom trzecim, należy również dołączyć niniejszą instrukcję obsługi urządzenia. Nieprzestrzeganie poniż- szej instrukcji obsługi może spowodować ciężkie obrażenia ciała lub uszkodzenie urzą- dzenia. Producent nie ponosi żadnej odpo- wiedzialności za szkody wynikające znie przestrzegania niniejszej instrukcji obsługi. Ważne wskazówki zawarte poza tym roz- działem oznaczono w następujący sposób: OSTRZEŻENIE! Ostrzeżenie przed zagrożeniem dla zdrowia i możliwym ryzykiem obrażeń. UWAGA! Wskazanie na możliwe zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA Podkreśla praktyczne wskazówki i informacje dla użytkownika. Niniejszą instrukcję obsługi można też po- brać z naszej strony internetowej: www.dirtdevil.de dotyczące określonych grup osób Omawiane urządzenie może być obsłu- giwane przez dzieci w wieku powyżej 8 lat i osoby dorosłe ze zmniejszonymi zdolnościa- mi zycznymi, sensorycznymi lub psychicz- nymi lub nie posiadające doświadczenia i/ lub wiedzy pod warunkiem, że są pod nad- zorem lub zostały poinstruowane w zakresie bezpiecznego używania urządzenia i zrozu- miały wynikające stąd niebezpieczeństwa. Dzieciom nie wolno bawić się urządzeniem. Czyszczenia i konserwacji wykonywa- nych przez użytkownika nie mogą wykony- wać dzieci bez nadzoru. Materiałów opakowania oraz części o niewielkich rozmiarach nie wolno wykorzy- stywać do zabawy. Występuje niebezpie- czeństwo uduszenia. Dzieci, które mają mniej niż 8 lat, nie powinny przebywać w pobliżu urządzenia oraz adaptera sieciowego ani też kabla łado- warki podczas gdy są one załączone, podłą- czone do gniazdka lub w trakcie schładzania. dotyczące zasilania prądem elektrycznym Urządzenie ładowane jest energią elektryczną. Zachodzi przy tym niebezpieczeństwo pora- żenia prądem. Dlatego prosimy o stosowa- nie się do poniższych zaleceń: Nigdy nie chwytać mokrymi rękoma aku- mulatora ani adaptera sieciowego. Urządze- nia, akumulatora ani adaptera sieciowego nie wolno zanurzać w wodzie ani innych cieczach. Podczas wyciągania adaptera sieciowe- go z gniazdka zawsze trzymać bezpośrednio za adapter sieciowy. Nigdy nie ciągnąć za kabel adaptera sieciowego. Zapewnić, aby kabel adaptera sieciowego nie był załamany, zakleszczony oraz aby nie było możliwe przejeżdżanie po nim, jak też aby nie miał on styczności ze źródłami ciepła.

PL Do ładowania akumulatora używać należy wyłącznie dostarczonego adaptera sieciowego. Przed użyciem sprawdzić, czy kabel adapte- ra sieciowego nie jest uszkodzony. W żadnym przypadku nie wolno użytkować adaptera sie- ciowego z uszkodzoną wtyczką albo kablem. Adapter sieciowy podłączać tylko do gniazdek w których panuje napięcie zgodne z wartością podaną na adapterze sieciowym. Przed przystąpieniem do czyszczenia lub konserwacji urządzenia upewnić się, że jest ono wyłączone i że nie jest podłączone do adaptera sieciowego. dotyczące walca szczotkowego Znajdujący się w turboszczotce walec szczot- kowy wiruje z dużą prędkością obrotową. Stanowi to źródło różnorakich zagrożeń dla ludzi, zwierząt i przedmiotów: W żadnym przypadku nie wolno odkurzać ludzi, zwierząt ani roślin. W trakcie pracy urzą- dzenia części ciała i odzież trzymać należy z dala od ruchomych elementów i otworów. Mo- że dojść do ich wciągnięcia i powstania obrażeń. Przed przystąpieniem do ściągania lub nasadzania turboszczotki, jak też jej otwarcia i czyszczenia, należy wyłączyć urządzenie. Nie przejeżdżać po kablach, przewodach itd., ponieważ mogą się one wplątać w walec szczotkowy i w wyniku tego doznać uszkodzeń. Walca szczotkowego nie należy zbliżać do żadnych wrażliwych powierzchni. W przeciw- nym wypadku dojść może do powstania szkód na rzeczach. Należy przestrzegać in- strukcji czyszczenia i konserwacji producenta. Walca szczotkowego nie należy też zbli- żać do ranek, zasłon, długich frędzli i temu podobnych. W przeciwnym wypadku dojść może do wciągnięcia i uszkodzenia tego ty- pu przedmiotów. Walec szczotkowy stosować wyłącznie do czyszczenia dywanów. dotyczące akumulatora W przypadku niewłaściwego obchodzenia się z akumulatorami istnieje niebezpieczeń- stwo obrażeń. Do ładowania akumulatora używać należy wyłącznie dostarczonego adaptera sieciowego. Nigdy nie zwierać akumulatora, tzn. nie dotykać obydwu biegunów jednocześnie, szczególnie nie wolno ich dotykać przy pomocy przedmiotów przewodzących prąd elektryczny. W żadnym przypadku nie wolno rozbierać lub deformować akumulatora, ani też wysta- wiać go na działanie wysokich temperatur. W razie niewłaściwego obchodzenia się może nastąpić wyciek cieczy z akumulatora. Należy unikać kontaktu z tą cieczą. Gdyby jednak miało dojść do kontaktu zwydostającą się cieczą należy spłukać ją dużą ilością wody oraz udać się do lekarza. Przed przystąpieniem do wybudowania akumulatora upewnić się, że adapter siecio- wy nie jest podłączony.

57w przypadku uszkodzonego urządzenia W przypadku uszkodzenia urządzenia, adap- tera sieciowego lub kabla adaptera sieciowe- go wymianę zlecać należy producentowi, jego serwisowi lub osobie o podobnych kwa- likacjach, pozwoli to na uniknięcie zagrożeń. Uszkodzone urządzenie oddawać należy do naprawy do autoryzowanego zakładu specjali- stycznego lub do serwisu Dirt Devil >„Interna- tional Services” na stronie 2. Zabrania się użytkowania niesprawnego urządzenia, adaptera sieciowego, kabla adapte- ra sieciowego lub niesprawnego akumulatora! dotyczące stosowania zgodnego z przeznaczeniem Urządzenie przeznaczone jest wyłącznie do użytku domowego. Nie nadaje się do użytku komercyjnego. Urządzenie przeznaczone jest jedynie do czyszczenia lekko zanieczyszczo- nych, suchych podłóg twardych, dywanów, sutów pokojów lub garniturów. Każdy inny sposób stosowania uważany jest za niezgod- ny z przeznaczeniem i jest niedozwolony. Zabronione jest w szczególności: Odkurzanie – osób, zwierząt, roślin oraz noszonej na ciele odzieży Znaczne ryzyko po- wstania obrażeń! – rozżarzonego popiołu, palących się papie- rosów, zapałek oraz materiałów łatwopal- nych Niebezpieczeństwo pożaru! – wody oraz innych cieczy Niebezpie- czeństwo zwarcia! – tonerów (do drukarek laserowych, kopiarek itd.) Niebezpieczeństwo pożaru i wybuchu! Użytkowanie – w pobliżu materiałów wybuchowych lub łatwopalnych Niebezpieczeństwo pożaru i wybuchu! – na wolnym powietrzu Niebezpie- czeństwo zniszczenia przez deszcz i zanieczyszczenia! – nie oryginalnego wyposażenia dodat- kowego. Może to ujemnie wpływać na bezpieczeństwo urządzenia. Samodzielne czynności naprawcze Nie- bezpieczeństwo powstania obrażeń oraz utrata roszczeń do bezpłatnej wymiany! dotyczące przechowywania Przechowywać urządzenie w chłodnym i suchym pomieszczeniu, w miejscu niedo- stępnym dla dzieci. Urządzenie nie stoi swobodnie. Pomiędzy każdorazowym użytkowaniem położyć urzą- dzenie płasko na podłożu, tak aby nie stano- wił przeszkody narażającej na potknięcie. dotyczące usuwania odpadów Po zakończeniu użytkowania należy urządzenie i akumulator usunąć do odpa- dów wyłącznie przy uwzględnieniu wyma- gań ochrony środowiska oraz zgodnie z opi- sem, >„Ochrona środowiska i usuwanie do odpadów“ na stronie55. Przed usunięciem urządzenia do odpa- dów należy wyjąć akumulator. Akumulator należy bezpiecznie usunąć do odpadów.

PLPrzygotowania Zapoznanie się z urządzeniem Rys.

Uchwyt z lampką kontrolną ładowania; Deblokada rur; Rura ssąca; Deblokada wy-posażenia dodatkowego; Lampka turboszczotki; Turboszczotka z walcem szczotkowym; Przyłą-cze ładowania (nie widoczne); Odkurzacz ręczny; Adapter sieciowy; Przycisk ZAŁ./WYŁ.; Po-krywa ltra; Wskaźnik stanu naładowania akumu-latora; Przycisk walca szczotkowego; Uchwyt ścienny; Przycisk boost; Lampka kontrolna ładowania; Pojemnik na kurz Wyposażenie dodatkowe (opcjonalnie): Rys.

Ssawka szczelinowa; Ssawka do sierści zwierząt; Szczotka do kurzu; Ssawka do parkietów Rozpakowanie i montaż

Po rozpakowaniu sprawdzić kompletność dosta-wy. W przypadku stwierdzenia szkód transportowych lub brakujących składników należy natychmiast za-wiadomić punkt sprzedaży. Turboszczotkę lub wyposażenie dodatkowe nasadzić na rurę ssącą aż do słyszalnego zatrzaśnięcia (Rys.

Rurę ssącą wetknąć do odkurzacza ręcznego aż do słyszalnego zatrzaśnięcia (Rys.

WSKAZÓWKA: Celem stosowania urządzenia w charakterze od-kurzacza ręcznego należy turboszczotkę lub wy-posażenie dodatkowe wetknąć bezpośrednio do odkurzacza ręcznego aż do słyszalnego zatrza-śnięcia (Rys.

Montaż uchwytu ściennego

Wybrać miejsce odpowiednie do przechowywania urządzenia, najlepiej w pobliżu gniazdka elektryczne- go.

Wetknąć urządzenie do uchwytu ściennego (Rys.

Urządzenie wraz z uchwytem ściennym postawić przy ścianie w taki sposób, aby turboszczot-ka spoczywała płasko na podłodze. Przy użyciu ołówka zaznaczyć pozycję uchwytu ściennego. Wyjąć urządzenie z uchwytu ściennego. Przytrzymując uchwyt ścienny przy ścianie zazna-czyć miejsca wiercenia otworów. Przy użyciu wkrętów i kołków przymocować uchwyt ścienny do ściany. Ładowanie akumulatora OSTRZEŻENIE! Niebezpieczeństwo pożaru i wybuchu! Do łado-wania akumulatora używać należy wyłącznie dostarczonego adaptera sieciowego. WSKAZÓWKA: Przed pierwszym użyciem należy naładować urządzenie. Pierwsze ładowanie trwa 4 godziny. Przerwanie tego procesu może mieć negatywny wpływ na czas pracy akumulatora. Włożyć urządzenie do uchwytu ściennego. Celem ładowania urządzenia w charakterze odkurzacza ręcznego należy wcisnąć deblokadę rur (Rys.

wyjąć rurę ssącą lub wyposażenie dodatkowe, a na-stępnie położyć odkurzacz ręczny na równej, stabil-nej powierzchni. Kabel adaptera sieciowego wetknąć do przyłącza ładowania (Rys.

Wetknąć adapter sieciowy do gniazdka. ➔ Lampki kontrolne ładowania (Rys.

) świecą ciągłym światłem czerwonym. Celem sygnalizowania postępu ładowania lampki wskaźnika stanu naładowania akumulatora rozświetlają się po kolei (Rys.

), aż do momentu, w którym świecą się wszystkie cztery. Po upływie maksymalnie 4 godzin wskaźnik stanu naładowania akumulatora wyłącza się, lampki kontrolne ładowania (Rys.

) świecą ciągłym światłem białym. ➔ Akumula-tor jest całkowicie naładowany. Odłączyć adapter sieciowy od gniazdka (oszczędza to prąd) i wyciągnąć kabel adaptera sieciowego z przyłącza ładowania. Odkurzanie OSTRZEŻENIE! Zachować szczególną ostrożność podczas czysz-czenia schodów. WSKAZÓWKA: Gdy akumulator jest niemalże całkowicie rozłado-wany, urządzenie wyłącza się w ciągu kilku sekund. Całkowicie naładować akumulator, >„Ładowanie akumulatora“ na stronie59. WSKAZÓWKA: Ciągłe stosowanie funkcji boost oraz walca szczotkowego redukuje czas pracy akumulatora.

Zamontować wymagane wyposażenie dodatkowe, >„Rozpakowanie i montaż“ na stronie59.

Naci- snąć przycisk ZAŁ./WYŁ. celem załączenia urządzenia (Rys.

). ➔ Urządzenie uruchamia się z załączoną funkcją boost. Naciskanie przycisku boost pozwala na przełączania pomiędzy pełną i zmniejszoną wy- dajnością ssania (Rys.

Naciskanie przycisku walca szczotkowego pozwala na załączania i wyłącza- nia walca szczotkowego (Rys.

Przystąpić do odkurzania. WSKAZÓWKA: W przypadku zablokowania walca szczotkowego urządzenie wyłącza się, a lampka turboszczotki (Rys.

) migocze na czerwono. Nacisnąć przycisk ZAŁ./WYŁ. (Rys.

) celem wyłączenia urządzenia oraz oczyścić turboszczotkę, >„Usuwanie zablokowań“ na stronie60.

Nacisnąć przycisk ZAŁ./WYŁ. celem wyłączenia urządzenia (Rys.

). ➔ Urządzenie wyłącza się. Konserwacja urządzenia Opróżnianie pojemnika na kurz

Wcisnąć deblokadę rur (Rys.

) i wyjąć rurę ssącą lub wyposażenie dodatkowe z odkurzacza ręcz- nego.

Trzymając odkurzacz ręczny bezpośrednio ponad wiadrem na śmieci nacisnąć deblokadę kurzu (Rys.

). ➔ Pokrywa pojemnika na kurz odchyla się w dół i kurz wypada na zewnątrz. Czyszczenie ltrów UWAGA! Urządzenie stosować tylko wtedy, gdy założone są oba ltry. WSKAZÓWKA: Celem uzyskania jak najlepszych wyników czyszcze- nia należy wytrzepywać ltry co 4 – 6 zastosowań oraz prać je co 3 miesiące.

Opróżnić pojemnik na kurz, >„Opróżnianie po- jemnika na kurz“ na stronie60.

Obrócić pokry- wę ltra w kierunku przeciwnym do ruchu wskazó- wek zegara (Rys.

) i zdjąć ją z odkurzacza ręcznego.

Ciągnąć za wypustkę ltra (Rys.

) celem ścią- gnięcia go z pokrywy.

Ciągnąć za okrągły ltr z tworzywa piankowego celem wyciągnięcia go z od- kurzacza ręcznego.

Wytrzepać oba ltry ponad wiadrem na śmieci celem usunięcia zanieczyszczeń.

Wyprać ltry pod bieżącą wodą (maks. 40 °C).

Przed ponownym założeniem ltrów do urządzenia odczekać co najmniej 24 godziny do ich wyschnięcia. Czyszczenie separatora

Opróżnić pojemnik na kurz, >„Opróżnianie pojem- nika na kurz“ na stronie60.

Obrócić pokrywę ltra w kierunku przeciwnym do ruchu wskazówek zegara (Rys.

) i zdjąć ją z odkurzacza ręcznego.

Nacisnąć deblokadę pojemnika na kurz i otworzyć pojemnik na kurz.

Celem zwolnienia separatora wycisnąć go z pojemnika na kurz i wyciągnąć z obudo- wy (Rys.

Wyciągnąć ltr z separatora (Rys.

Wytrzepać ltr i separator ponad wiadrem na śmieci celem usunięcia zanieczyszczeń.

Wypłukać ltr pod bieżącą wodą (maks. 40 °C).

Przed po- nownym założeniem ltra do urządzenia odczekać co najmniej 24 godziny do jego wyschnięcia. Usuwanie zablokowań

Przy pomocy nożyczek ostrożnie usunąć włosy zwalca szczotkowego celem usunięcia zablokowania.

Do usuwania zablokowań z rury ssącej użyć trzon- ka od miotły lub innego podobnego nieostrego przedmiotu. Wyjmowanie i wymiana walca szczotkowego

Wcisnąć deblokadę wyposażenia dodatkowego iwyjąć turboszczotkę z rury ssącej lub odkurzacza ręcznego (Rys.

W dolnej części turbosz- czotki odszukać literę „A” celem stwierdzenia, jaką pokrywę należy usunąć (Rys.

Wkrętakiem odkręcić śruby i zdjąć pokrywę.

Wysunąć walec szczotkowy z obudowy (Rys.

Usunąć zabloko- wanie lub wymienić walec szczotkowy, w przypadku gdy jest uszkodzony.

Wcisnąć walec szczotkowy na pokrywę, oba elementy wsunąć do obudowy (Rys.

) i przy użyciu śrub zamocować pokrywę.

PLWybudowanie i wymiana pasa napędowego

Wcisnąć deblokadę wyposażenia dodatkowego i wyjąć turboszczotkę z rury ssącej lub z odkurzacza ręcznego (Rys.

W dolnej części turbosz-czotki odszukać literę „B” celem stwierdzenia, jaką pokrywę należy usunąć (Rys.

Wkrętakiem odkręcić śruby i zdjąć pokrywę. Jeżeli pas napędo-wy jest uszkodzony należy go usunąć i naprężyć nowy na kołach zębatych (Rys.

Na powrót założyć pokrywę i zamocować ją przy użyciu śrub. Wyposażenie dodatkowe

• Ssawka szczelinowa – 0777007 (Rys.

• Walec szczotkowy – 0777017 (Rys.

• Wstępny ltr ochronny silnika – 0777001 (Rys.

• Ssawka do sierści zwierząt – 0777009 (Rys.

/I) Rozwiązywanie problemów Przed skontaktowaniem się z naszym serwisem klien-ta rmy Dirt Devil lub przesłaniem urządzenia do serwisu klienta rmy Dirt Devil można zapoznać się ze znajdującymi się w obszarze serwisowym naszej strony internetowej dodatkowymi wskazówkami pozwalającymi na rozwiązanie i usunięcie problemu. www.dirtdevil.de/service OSTRZEŻENIE! Przed przystąpieniem do ustalania przyczyny występujących problemów wyłączyć urządzenie. Zabrania się użytkowania niesprawnego urządze-nia, adaptera sieciowego lub niesprawnego aku-mulatora.
