MANUAL DE UTILIZADOR DD7771 DIRT DEVIL

operadoras estrangeiras e nas tarifas atualmente em vigor.

Fig. 2: A Boquilla para juntas; B Boquilla para pelo de animal; C Cepillo para polvo; D Boquilla para parquet

Desembalar y montar

Muito obrigado por ter escolhido um produto Dirt Devil. Esperamos que tire partido deste aparelho e agradecemos a compra!

Para mais informações sobre este produto, consulte este manual de instruções e a nossa página www.dirtdevil.de. Contacte a equipa de serviço da Dirt Devil através dos dados de contacto na página 2.

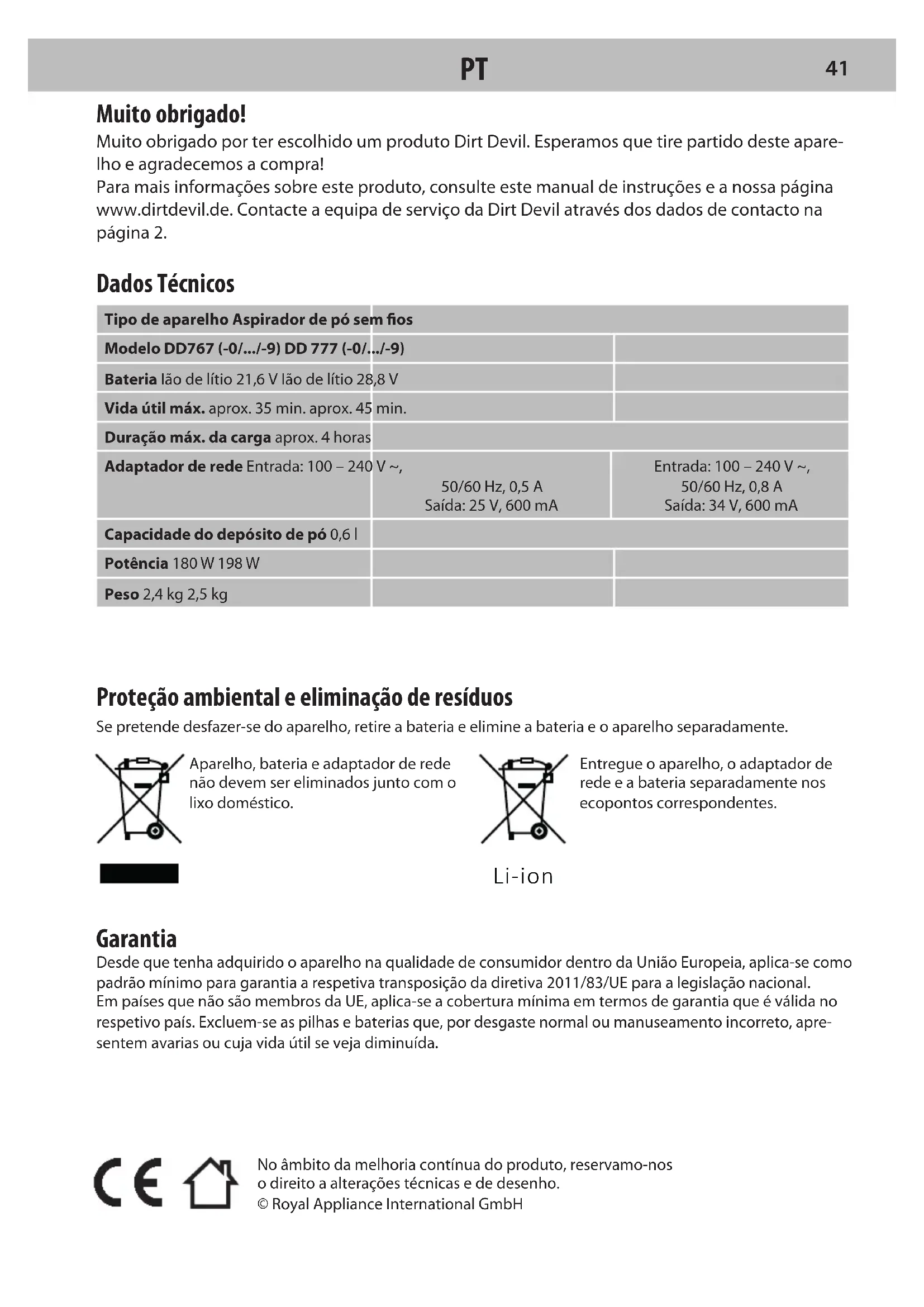

Dados Técnicos

Tipo de aparelho Aspirador de pó sem fios
Modelo DD767 (-0/.../-9) DD 777 (-0/.../-9)
Bateria lão de lítio 21,6 V lão de lítio 28,8 V
Vida útil máx. aprox. 35 min. aprox. 45 min.
Duração máx. da carga aprox. 4 horas
Adaptador de rede Entrada: 100 – 240 V ~,50/60 Hz, 0,5 ASAída: 25 V, 600 mA		Entrada: 100 – 240 V ~,50/60 Hz, 0,8 ASAída: 34 V, 600 mA
Capacidade do depósito de pó 0,6 l
Potência 180 W 198 W
Peso 2,4 kg 2,5 kg

Proteção ambiental e eliminação de resíduos

Se pretende desfazer-se do aparelho, retire a bateria e elimine a bateria e o aparelho separadamente.

Aparelho, bateria e adaptador de rede não devem ser eliminados junto com o lixo doméstico.

Entregue o aparelho, o adaptador de rede e a bateria separadamente nos ecopontos correspondentes.

Li-ion

Garantia

Desde que tenha adquirido o aparelho na qualidade de consumidor dentro da União Europeia, aplica-se como padrão mínimo para garantia a respetiva transposição da diretiva 2011/83/UE para a legislação nacional. Em países que não são membros da UE, aplica-se a cobertura mínima em termos de garantia que é válida no respetivo país. Excluem-se as pilhas e baterias que, por desgaste normal ou manuseamento incorreto, apresentem avarias ou cuja vida útil se veja diminuída.

AVISOS DE SEGURANÇA

Acerca do manual de instruções

Leia este manual de instruções com atenção antes de começar a trabalhar com o aparelho. Conserve bem este manual de instruções. Quando vender ou ceder o aparelho a terceiros, não se esqueça de entregar também este manual de instruções. A inobservância deste manual de instruções pode causar ferimentos graves ou danos materiais no aparelho. Não nos responsabilizamos por danos que resultem da inobservância do presente manual de instruções.

Os avisos fora deste capítulo estão identificados como se segue:

ATENÇÃO!

Alerta para perigos para sua saúde e assinala possíveis riscos de ferimentos.

CUIDADO!

Alerta para potenciais perigos para o aparelho ou outros objetos.

AVISO

Destaca dicas e informações.

Também é possível transferir estas instruções de utilização do nosso site:

www.dirtdevil.de

Determinados grupos de pessoas

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e/ou conhecimentos, quando supervi-

sionadas ou durante a formação sobre a utilização segura do aparelho e quando tenham compreendido os perigos daí resultantes.

As crianças não devem brincar com o aparelho.
A limpeza e a manutenção feitas pelo utilizador não devem ser efetuadas por crianças sem a supervisão de um adulto.
Os materiais de embalagem e peças pequenas não devem ser usados para brincar. Existe perigo de asfixia.
Crianças menores de 8 anos de idade devem ser mantidas afastadas do aparelho, do adaptador e do cabo do adaptador, enquanto estes estiverem ligados no botão, à tomada ou a arrefecer.

Alimentação elétrica

O aparelho é carregado com corrente elétrica. Nesse caso, existe o risco de choque elétrico. Preste especial atenção ao seguinte:

Nunca agarre na bateria e no adaptador de rede com as mãos molhadas. Nunca mergulhe o aparelho, a bateria e o adaptador em água nem em qualquer outro líquido.
Se deseja tirar o adaptador da tomada, puxe sempre diretamente pelo adaptador de rede. Nunca puxe o cabo do adaptador de rede.
Tenha o cuidado de não dobrar, entalar ou calcar o cabo do adaptador de rede, e de o proteger contra contacto com fontes de calor.
Para carregar a bateria, utilize somente o adaptador de rede fornecido.

■ Antes de utilizar o aparelho, controle se

o cabo do adaptador de rede apresenta eventuais danos. Nunca ligue um adaptador de rede cuja ficha ou cabo estejam danificados. Ligue o adaptador de rede apenas com tomadas que conduzam a tensão elétrica indicada no adaptador de rede.

■ Antes de começar a limpar o aparelho ou

a realizar a manutenção, certifique-se de que o aparelho está desligado e o adaptador de rede não está ligado.

Cilindro de escovas

O cilindro de escovas no bocal turbo roda a alta rotação. Isso resulta em perigos diversos para pessoas, animais e objetos:

Nunca aspire pessoas, animais ou plantas.

Mantenha os dedos e vestuário afastados de peças móveis e de orifícios do aparelho em funcionamento. Caso contrário, estas podem ser agarradas e causar ferimentos.

Antes de retirar ou encaixar o bocal turbo, de abrir ou limpar, desligue o aparelho.

Não calque cabos, tubagens, etc., uma

vez que estes se enrolam no cilindro de escovas e podem ser danificados.

Mantenha sempre o cilindro de escovas,

afastado de todas as superfícies sensíveis.

Caso contrário, poderá causar danos. Preste atenção às instruções de limpeza e cuidados do fabricante.

e ■ Mantenha também o cilindro de escovas afastado de cortinados, estores, franjas compridas ou similares. Caso contrário, estes objetos podem ser agarrados ou danificados.
Use o cilindro de escovas apenas para limpeza de tapetes.

Bateria

Se as baterias forem mal manuseadas, há risco de ferimentos.

Para carregar a bateria, utilize somente o adaptador de rede fornecido.
Nunca curto-circuite a bateria, ou seja, nunca toque nos dois polos ao mesmo tempo, em especial com objetos condutores de eletricidade.
Nunca desmantele a bateria nem a de- forme ou sujeite a altas temperaturas.
Em caso de manuseamento incorreto pode sair líquido da bateria. Evite contacto com o líquido.
Se, apesar disso, entrar em contacto com o líquido vazando da bateria, lave a área de contacto com água abundante e consulte um médico.
■ Antes de retirar a bateria, certifique-se ^S de que o adaptador não está ligado.

Aparelho avariado

Caso o aparelho, o adaptador de rede ou o cabo do adaptador de rede esteja danificado, deve ser substituído para evitar perigos, pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualificação equivalente.

Para efetuar a reparação de um aparelho avariado, entregue-o num concessionário autorizado ou no serviço pós-vendas da Dirt Devil, > "International Services" na pág. 2.
Nunca utilize um aparelho avariado, um adaptador de rede avariado, um cabo do adaptador de rede avariado ou uma bateria avariada!

Utilização conforme os fins previstos

O aparelho pode ser usado somente em ambiente doméstico. O aparelho não serve para a exploração comercial. Utilize o aparelho exclusivamente para limpeza de pavimentos duros, tapetes ou soalhos ou guarnições secos ligeiramente sujos. Qualquer outra utilização é considerada não conforme com os fins previstos e está, portanto, proibida.

É proibido, em especial:

Aspirar
- pessoas, animais, plantas ou peças de roupas usadas sobre o corpo → Alto risco de lesão!
— cinzas incandescentes, cigarros acesos, fósforos e substâncias facilmente inflamáveis → Perigo de incêndio!

• água e outros líquidos
  → Perigo de curto-circuito!
• Toner (para impressoras laser, copiadoras, etc.) → Perigo de incêndio e de explosão!
  Utilizar
• na proximidade de substâncias explosivas ou facilmente inflamáveis → Perigo de incêndio e de explosão!
• ao ar livre → Risco de destruição devido à chuva e sujidade!
• acessórios não originais. Tal pode comprometer a segurança do aparelho.
  Intervenções de reparação autónomas → Perigo de ferimentos e perda de direito de substituição gratuita!

Para conservação

• Guarde o aparelho sempre num local fresco e seco, de forma inaccessível para as crianças.
  O aparelho não está implantado isolado. Entre cada utilização, poise o aparelho num local adequado plano, de forma a evitar que alguém tropece.

Para eliminação de resíduos

• Elimine o aparelho e a bateria após o fim da vida útil exclusivamente de forma ambientalmente correta e como descrito, > "Proteção ambiental e eliminação de resíduos" na pág. 41.
  Retire a bateria antes de eliminar o aparelho.
• Elimine a bateria de forma segura.

Preparação

Conhecer o aparelho

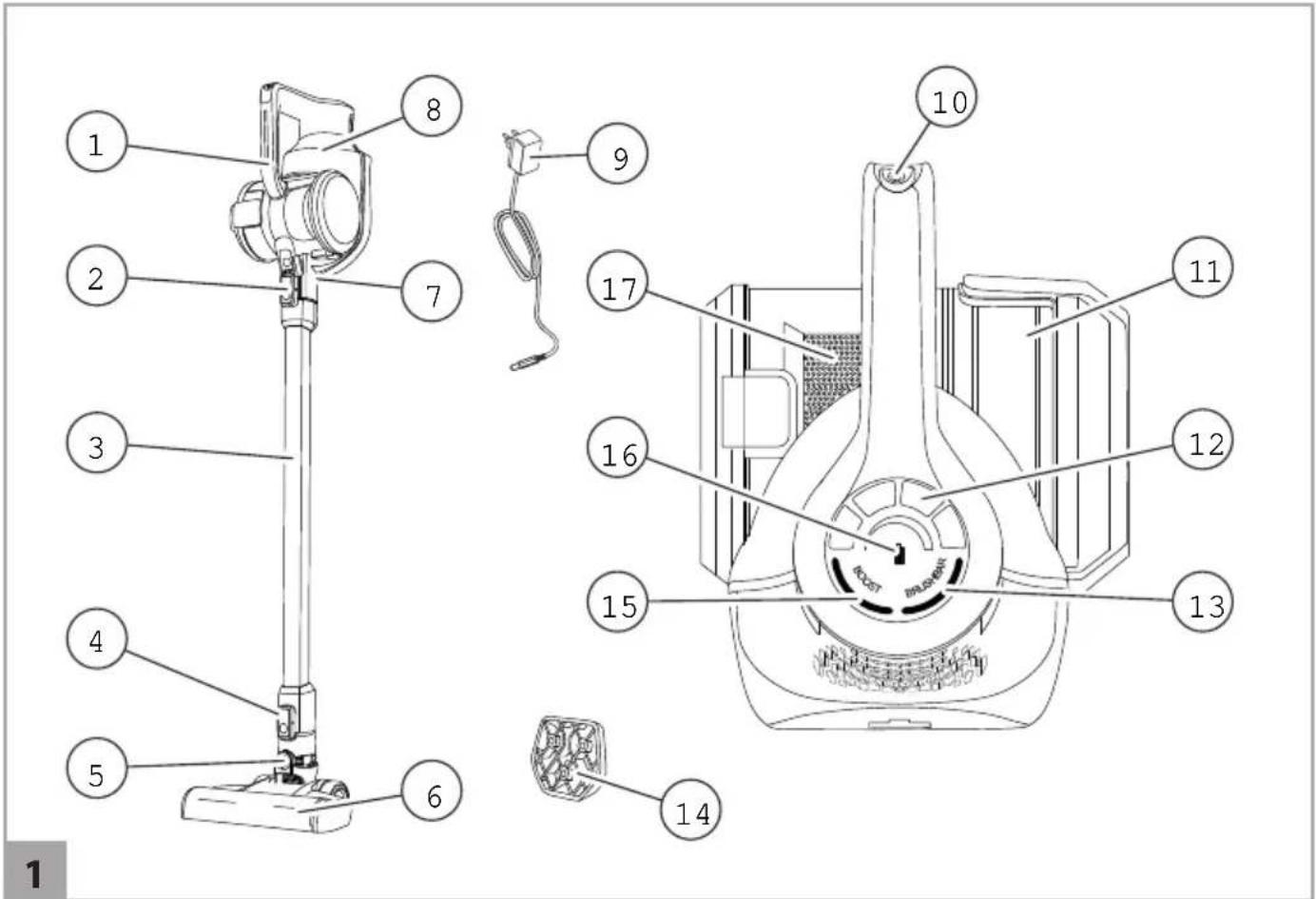

Fig. 1 : ① Pega com luz indicadora de carga; ② Desbloqueio do tubo; ③ Tudo de aspiração; ④ Desbloqueio de acessórios; ⑤ Luz da escova turbo; ⑥ Escova turbo com cilindro de escovas; ⑦ Ligação para carga (não visível); ⑧ Aspirador de mão; ⑨ Adaptador de rede; ⑩ Botão ON/OFF; ⑪ Tampa do filtro; ⑫ Indicador do nível de bateria; ⑬ Botão do cilindro de escovas; ⑭ Suporte de parede; ⑮ Botão de boost; ⑯ Luz indicadora de carga; ⑰ Recipiente de pó

Acessórios (opcional):

Fig. 2: A Bocal para juntas; B Bocal para pelo de animais; C Escova para pó; D Bocal para parquê

Desembalar e montar

① Verifique se foram fornecidas todas as peças ao desembalar. Caso detete danos de transporte ou alguma coisa em falta, dirija-se imediatamente ao seu revendedor de produtos. ② Coloque a escova turbo ou o acessório para o tubo de aspiração até que ouça encaixar (Fig. 3). ③ Insira o tubo de aspiração no aspirador de mão até que ouça encaixar (Fig. 4).

AVISO:

Para usar o aparelho como aspirador de mão, insira a escova turbo ou os acessórios diretamente no aspirador de mão até que ouça encaixar (Fig. 5).

Aplicar suporte de parede

1 Escolha um local adequado para armazenamento do aparelho, de preferência perto de uma tomada.
2 Encaixe o aparelho no suporte de parede (Fig. 6).
③ Coloque o aparelho com o suporte de parede na parede, de forma que a escova turbo assente plana no chão. ④ Com um lápis, marque a posição do suporte de parede. ⑤ Retire o aparelho do suporte de parede. ⑥ Segure o suporte de parede na parede e marque os furos. ⑦ Fixe o suporte de parede com parafusos e buchas na parede.

Carregar a bateria

ATENÇÃO!

Perigo de incêndio ou explosão! Para carregar a bateria, utilize somente o adaptador de rede fornecido.

AVISO:

Antes da primeira utilização, o aparelho precisa de ser carregado. A primeira carga demora 4 horas. Se tal não for cumprido, poderá afetar a vida útil da bateria.

① Ligue o aparelho ao suporte de parede. Para carregar o aparelho como aspirador de mão, prima o desbloqueio do tubo (Fig. 7/1), retire o tubo de aspiração ou o acessório e coloque o aspirador de mão sobre uma superfície plana e sólida.
② Ligue o cabo do adaptador de rede à ligação de carga (Fig. 8). ③ Encaixe o adaptador de rede na tomada. → As luzes indicadoras de carga (Fig. 1/① & 9/②) acendem vermelhas. Para exibir o progresso da carga, as luzes do indicador do nível da bateria piscam (Fig. 9/①) sucessivamente até que as quatro acendam. ④ Depois de 4 horas (no máximo), o indicador do nível da bateria apaga, as luzes indicadoras de carga (Fig. 1/① & 9/②) acendem brancas.
→ A bateria está totalmente carregada. 5 Puxe o adaptador de rede para fora da tomada (para poupar energia) e o cabo do adaptador de rede para fora da ligação de carga.

Aspirar

ATENÇÃO!

Tenha muito cuidado ao limpar escadas.

AVISO:

Quando a bateria está quase vazia, o aparelho desliga-se no espaço de alguns segundos. Carregue totalmente a bateria, > "Carregar a bateria" na pág. 45.

AVISO:

O uso permanente da função boost e do cilindro de escovas reduz a vida útil da bateria.

① Monte o acessório necessário, > "Desembalar e montar" na pág. 45. ② Prima o botão ON/OFF para ligar o aparelho (Fig. 10/①). → O aparelho começa com a função boost ligada. Prima o botão boost para alternar entre força de sucção total e reduzida (Fig. 10/③). ③ Prima o botão do cilindro de escovas para ligar e desligar esse cilindro (Fig. 10/②).

4 Aspire.

AVISO:

Se o cilindro de escovas bloquear, o aparelho desliga-se e a lâmpada na escova turbo (Fig. 1 / 5) pisca a vermelho. Prima o botão ON/OFF (Fig. 10 / ①) para desligar o aparelho, e limpe a escova turbo, > "Remover bloqueios" na pág. 46.

5 Prima o botão ON/OFF para desligar o aparelho (Fig. 10/1). → O aparelho desliga-se.

Manutenção do aparelho

Esvazie o recipiente do pó

① Prima o desbloqueio do tubo (Fig. 7/①) e remova o tubo de aspiração ou os acessórios do aspirador de mão. ② Segure no aspirador de mão sobre um balde do lixo e prima o desbloqueio do pó (Fig. 11/①).

→ A tampa do recipiente do pó rebate para baixo e o pó cai.

Limpar o filtro

CUIDADO!

Utilize o aparelho apenas quando ambos os filtros estão instalados.

AVISO:

Para obter os melhores resultados de limpeza, toque o filtro a cada 4 - 6 aplicações e lave-o a cada 3 meses.

① Esvazie o recipiente de pó, > "Esvazie o recipiente do pó" na pág. 46. ② Rode a tampa do filtro no sentido oposto ao dos ponteiros do relógio (Fig. 12) e retire-a do aspirador de mão. ③ Retire a presilha do filtro (Fig. 13/①) para o soltar da tampa. ④ Puxe pelo filtro de espuma redondo para o retirar do aspirador de mão. ⑤ Bata em ambos os filtros sobre um balde de lixo para retirar a sujidade. ⑥ Lave o filtro com água corrente (máx. 40°C).

7 Deixe secar o filtro pelo menos durante 24 horas antes de voltar a inseri-lo no aparelho.

Limpar o separador

① Evvazie o recipiente de pó, > "Esvazie o recipiente do pó" na pág. 46. ② Rode a tampa do filtro no sentido oposto ao dos ponteiros do relógio (Fig.12) e retire-a do aspirador de mão. ③ Prima o bloqueio do recipiente de pó e abra o recipiente. ④ Para soltar o separador, empurre-o para fora do recipiente de pó e puxe-o para fora da caixa (Fig.14). ⑤ Puxe o filtro para fora do separador (Fig.15).
⑥ Bata com o filtro e o separador sobre um balde do lixo para retirar a sujidade. ⑦ Lave o filtro debaixo de água corrente (máx. 40°C). ⑧ Deixe secar o filtro pelo menos durante 24 horas antes de voltar a inseri-lo no aparelho.

Remover bloqueios

Com uma tesoura, retire cuidadosamente cabelos do cilindro de escovas para eliminar bloqueios.

Use um cabo de vassoura ou um objeto pontiagudo semelhante para remover bloqueios do tubo de aspiração.

Retirar e substituir o cilindro de escovas

1 Prima o bloqueio dos acessórios e retire a escova turbo do tubo de aspiração ou do aspirador de mão (Fig. 16/①). 2 Procure a letra "A" na parte inferior da escova turbo para saber qual a tampa que terá de tirar (Fig. 17/②). 3 Desaperte os três parafusos com uma chave de fendas e retire a tampa. 4 Empurre o cilindro de escovas para fora da caixa (Fig. 18).
5 Elimine bloqueios ou substitua o cilindro de escovas caso esteja defeituoso. 6 Prima o cilindro de escovas na tampa, deslize ambas as partes para dentro da caixa (Fig. 19) e aperte a tampa com os parafusos.

Desmontar e substituir a correia de

transmissão

1 Prima o bloqueio de acessórios e tire a escova turbo do tubo de aspiração ou do aspirador de mão (Fig. 16/①). 2 Procure a letra "B" na parte inferior da escova turbo para saber qual a tampa que terá de retirar (Fig. 17/⑧). 3 Desaperte os três parafusos com uma chave de fendas e retire a tampa. 4 Se a correia de transmissão estiver fissurada, retire-a e estique uma nova nas rodas dentadas (Fig. 20).

5 Volte a colocar a tampa e fixe-a com os parafusos.

Acessórios

• Bocal para juntas – 0777007 (Fig. 21/A)
- Cilindro de escovas – 0777017 (Fig. 21 /B)
- Pré-filtro do motor – 0777001 (Fig. 21 /C)
- Suporte de parede – 0777006 (Fig. 21 /D)
- Jogo de filtros (separador + filtro) - 0777002 (Fig. 21 /E)
- Adaptador de rede 24 V – 0767004 (Fig.21 /F)
- Adaptador de rede 32 V – 0777004 (Fig.21 /F)
- Bocal para pelo de animais – 0777009 (Fig. 21 /G)
- Escova para móveis – 0777008 (Fig. 21 /H)
- Bocal para parquê – 0777011 (Fig. 21 /I)

Resolução de problemas

Antes de entrar em contacto com o serviço de assistência ao cliente da Dirt Devil, ou de enviar o aparelho para o serviço pós-venda da Dirt Devil, pode encontrar muitos avisos adicionais no nosso site sobre solução e reparação.

Desligue o aparelho antes de começar a procurar erros. Nunca utilize aparelhos, adaptadores de rede ou baterias avariados.
