ПОСІБНИК КОРИСТУВАЧА DD7771 DIRT DEVIL

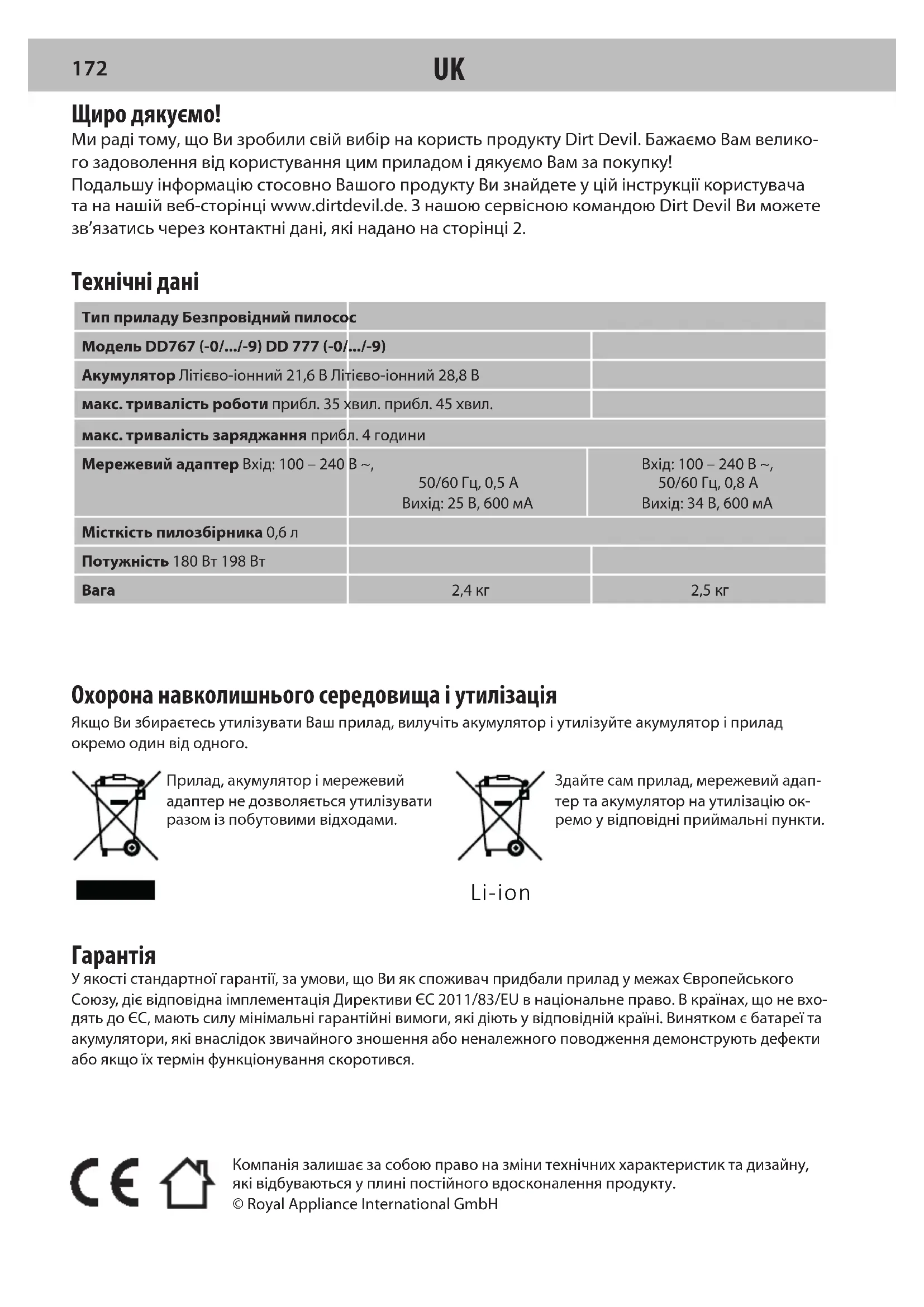

Ми раді тому, що Ви зробили свій вибір на користь продукту Dirt Devil. Бажаємо Вам велико- го задоволення від користування цим приладом і дякуємо Вам за покупку!

Подальшу інформацію стосовно Вашого продукту Ви знайдете у цій інструкції користувача та на нашій веб-сторінці www.dirtdevil.de. 3 нашою сервісною командою Dirt Devil Ви можете зв'язатись через контактні дані, які надано на сторінці 2.

Технічні дані

Тип приладу Безпровідний пилосос
Модель DD767 (-0/.../-9) DD 777 (-0/.../-9)
Акумулятор Літієво-іонний 21,6 В Літієво-іонний 28,8 В
макс. тривалість роботи прибл. 35 хвил. прибл. 45 хвил.
макс. тривалість заряджання прибл. 4 години
Мережевий адаптер Вхід: 100 – 240 В ~,50/60 Гц, 0,5 АВихід: 25 В, 600 мА		Вхід: 100 – 240 В ~,50/60 Гц, 0,8 АВихід: 34 В, 600 мА
Місткість пилозбірника 0,6 л
Потужність 180 Вт 198 Вт
Вага	2,4 кг	2,5 кг

Охорона навколишнього середовища і утилізація

Якщо Ви збираєтесь утилізувати Ваш прилад, вилучіть акумулятор і утилізуйте акумулятор і прилад окремо один від одного.

Прилад, акумулятор і мережевий адаптер не дозволяється утилізувати разом із побутовими відходами.

Здайте сам прилад, мережевий адаптер та акумулятор на утилізацію окремо у відповідні приймальні пункти.

Гарантія

У якості стандартної гарантії, за умови, що Ви як споживач придбали прилад у межах Європейського Союзу, діє відповідна імплементація Директиви ЄС 2011/83/EU в національне право. В країнах, що не входять до ЄС, мають силу мінімальні гарантійні вимоги, які діють у відповідній країні. Винятком є батареї та акумулятори, які внаслідок звичайного зношення або неналежного поводження демонструють дефекти або якщо їх термін функціонування скоротився.

ПРАВИЛА БЕЗПЕКИ

щодо інструкції користувача

Повністю прочитайте цю інструкцію користувача, перед тим як почати працювати з приладом. Добре зберігайте цю інструкцію користувача. Якщо Ви передаєте цей прилад третім особам, передайте разом з ним і цю інструкцію користувача. Недотримання цієї інструкції користувача може призвести до тяжких травм або пошкоджень приладу. За пошкодження, які виникли внаслідок недотримання цієї інструкції користувача, ми не несемо ні-якої відповідальності.

Важливі вказівки, які надано за межами цього розділу, позначені у наступний спосіб:

ПОПЕРЕДЖЕННЯ!

Попереджає про небезпеку для Вашого здоров'я і показує можливі ризики травмування.

УВАГА!

Вказує на можливі загрози для цього приладу або інших предметів.

BKA3IBKA

Підкреслює поради та надану інформацію.

Ви можете також завантажити цю інструкцію користувача з нашої веб-сторінки:

www.dirtdevil.de

щодо окремих груп осіб

знаходяться під наглядом або інструктовані відносно безпечного користування приладом і зрозуміли пов'язані з ним не-безпеки.

Дітям не дозволяється грати з приладом.
Чищення та експлуатаційне обслуговуння не дозволяється проводити дітям з нагляду.
Пакувальні матеріали та дрібні деталі дозволяється використовувати для р. Існує небезпека задихнутися ними.
Дітей віком молодше 8 років слід три- ти подалі від приладу та мережевого аптеру, а також від кабелю мережевого аптеру, якщо вони включені, з'єднані з зеткою або охолоджуються.

щодо електроживлення

Прилад заряджається електричним стру- мом. При цьому загалом існує небезпека електричного удару. Тому звертайте увагу на наступне:

Ніколи не беріться мокрими руками за акумулятор та мережевий адаптер. Ніколи не занурюйте прилад, акумулятор і мережевий адаптер у воду або інші рідини.
Якщо Ви хочете вийняти мережевий адаптер з розетки, завжди тягніть саме за мережевий адаптер. Ніколи не тягніть

Слідкуйте за тим, щоб кабель мережевого адаптера не перегинали, защемляли чи переїжджали, а також щоб він не торкався джерел тепла.

Користуйтеся для заряджання акумулятора тільки мережевим адаптером, що я входить до комплекту. ж

Перевіряйте кабель мережевого адаптера перед користуванням на наявність можливих пошкоджень. Ніколи не користуйтеся мережевим адаптером з пошко-дженнями на вилці або на кабелі. З'єднуйте мережевий адаптер тільки з тими розетками, які мають електричну напругу, вказану на мережевому адаптері.

Перед тим, як почати чищення чи об слуговування приладу, пересвідчіться в тому, що прилад вимкнено і мережевий адаптер не підключено.

щодо валика-щітки

Валик-щітка обертається в турбощітці з високою швидкістю. Це створює різні небезпеки для людей, тварин та речей:

Ніколи не пилососте людей, тварин або рослини. Тримайте частини тіла і предмети одягу подалі від рухомих дета- лей і отворів працючого приладу. Інак- ше останні можуть бути затягнені і спри- чинити поранення.
Перед тим як зняти або надіти турбо щітку або відкрити її чи почистити, ви-ключіть прилад.
Не переїжджайте щіткою кабелі, проводи і т.ін., оскільки вони можуть заплу- татися у валику-щітці і через це бути по- шкодженими.

Не застосовуйте валик-щітку на будь- их чутливих поверхнях. Інакше це мо- спричинити їх пошкодження. Дотри- йтесь вказівок виробника щодо чи- ення та доглядання.
Також тримайте валик-щітку подалі від гардин, завісок, довгих китиць и такого іншого. Бо ці речі можуть бути затягнуті та пошкоджені.
Користуйтеся валиком-щіткою тільки для чищення килимів.

щодо акумулятора

Неправильне поводження з акумуляторами призводить до небезпеки травмування.

Користуйтеся для заряджання акумулятора тільки мережевим адаптером, що входить до комплекту.
Ніколи не закорочуйте акумулятор, тобто ніколи не торкайтеся обох полюсів одночасно, особливо електропровідними предметами.
Ніколи не розбирайте акумулятор, не деформуйте його і не піддавайте впливу високої температури.
У разі неналежного поводження з аку- мулятором з нього може витікати рідина. Уникайте контакту з цією рідиною.
Якщо все ж таки Ви мали контакт з рідиною, що витекла, змийте її великою кількістю води і зверніться до лікаря.
Пересвідчіться в тому, що мережевий адаптер не підключено, перш ніж зняти акумулятор.

щодо несправного приладу

Якщо прилад, мережевий адаптер або кабель мережевого адаптера пошкоджені, вони мають бути замінені виробником або його службою клієнтської підтримки або особою з подібною кваліфікацією.

Здайте несправний прилад для ремонту

в уповноважену спеціалізовану фірму або в службу клієнтської підтримки Dirt Devil, див. «International Services» на стор. 2.

Ніколи не користуйтеся несправним

приладом, несправним мережевим адап- тером, несправним кабелем мережевого адаптера або несправним акумулятором!

щодо користування за призначенням

Приладом дозволяється користуватися тільки в побуті. Він не придатний для професійної експлуатації. Користуйтеся приладом виключно для чищення злегка засмічених, сухих підлог з твердим покриттям, килимів, кімнатних стель або меблевих комплектів. Будь-яке інше використання вважається таким, що не відповідає призначенню і забороняється.

Зокрема, забороняється:

Пилососити

— людей, тварин, рослини або предмети одягу, що знаходяться на тілі
→ Високий ризик поранення!

– жевріючий попіл, непогашені цигарки, сірники та легкозаймисті речовини

→ Небезпека пожежі!

– воду та інші рідини

→ Небезпека короткого замикання!

– тонер (для лазерного принтера, копіювального апарата і т.ін.)

→ Небезпека пожежі і вибуху!

Користуватися

— поблизу вибухових або легкозаймистих речовин

→ Небезпека пожежі і вибуху!

– простонеба→ Небезпека руйнування через дощ та бруд!

– неоригінальним приладдям. Це може завадити безпеці приладу.

Самостійне втручання з метою ремонту → Небезпека травмування і припи- нення права на безкоштовну заміну!

щодо зберігання

Зберігайте прилад в проходному, сухому місці, недосяжному для дітей.
Прилад не може стояти самостійно. Між використаннями прилад треба клас- ти на підлогу у придатному для цього міс- ці таким чином, щоб він не створював небезпеки спотикання.

щодо утилізації

Утилізуйте прилад з акумулятором після закінчення його експлуатації виключно у відповідності до природоохоронних вимог і згідно з описом, > «Охорона навколишнього середовища і утилізація» на сторінці 172.

Видаліть акумулятор перед тим, як утилізувати прилад.
Утилізуйте акумулятор надійно.

Підготовчі роботи

Ознайомлення з приладом

Рис. 1: ① Руків'я з лампочкою для контролю заряду; ② фіксатор труби; ③ усмоктувальна труба; ④ фіксатор для приладдя; ⑤ лампочка турбощітки; ⑥ турбощітка з валиком-щіткою; ⑦ роз'єм для заряджання (не видно); ⑧ ручний пилосос; ⑨ мережевий адаптер; ⑩ кнопка УВІМКН./ВИМКН.; ⑪ кришка фільтра; ⑫ індикатор рівня заряду акумулятора; ⑬ кнопка валика-щітки; ⑭ настінне кріплення; ⑮ кнопка прискорення; ⑯ лампочка для контролю заряду; ⑰ пилозбірник

Приладдя (опціональне):

Рис. 2: Ⓐ щілинний насад; Ⓑ насад для шерсті тварин; Ⓐ насад для пилу; Ⓓ насад для паркету

Розпакування та збирання

① Перевірте розпакований вміст на комплектність. Якщо Ви помітили траспортне пошкодження або якщо чогось не вистачає, негайно зверніться до Вашого продавця. ② Вставте турбощітку або приладдя в усмоктувальну трубу так, щоб з'єднання зафіксувалося з чутним звуком (рис. 3).
3 Вставте усмоктувальну трубу в ручний пилосостак, щоб з'єднання зафіксувалося з чутним звуком (рис. 4).

BKA3IBKA:

Щоб користуватися приладом як ручним пилососом, вставте турбощітку або приладдя безпосередньо у ручний пилосос, щоб з'єднання зафіксувалося з чутним звуком (рис. 5).

Встановлення настінного кріплення

① Виберіть придатне місце для зберігання приладу, найкраще - поблизу розетки. ② Вставте прилад у настінне кріплення (рис. 6). ③ Поставте прилад настінним кріпленням до стіни, щоб турбощітка горизонтально лежала на підлозі. ④ Позначте олівцем позицію настінного кріплення. ⑤ Зніміть прилад з настінного кріплення. ⑥ Тримаючи настінне кріплення біля стіни, відмітьте положення свердлених отворів. ⑦ Закріпіть настінне кріплення за допомогою шрубів і дюбелів на стіні.

Заряджання акумулятора

ПОПЕРЕДЖЕННЯ!

Небезпека пожежі і вибуху! Користуйтеся для заряджання акумулятора тільки мережевим адаптером, що входить до комплекту.

BKA3IBKA:

Перед першим використанням прилад мусить бути повністю зарядженим. Перше заряджання триває 4 години. Якщо цього не вдалося зробити, це може негативно вплинути на час роботи акумулятора.

① Надіньте прилад на настінне кріплення. Щоб зарядити прилад як ручний пилосос, натисніть фіксатор труби (рис. 7 /①), зніміть усмоктувальну трубу або приладдя і покладіть ручний пилосос на рівну, міцну поверхню.
② Вставте кабель мережевого адаптера в роз'єм для заряджання (рис. 8). ③ Вставте мережевий адаптер в розетку. → Лампочки для контролю заряду (рис. 1/① та 9/②) постійно світяться червоним кольором. Процес заряджання відображається через послідовне блимання індикаторів заряду акумулятора (рис. 9/①), доки не світитимуться всі чотири з них. ④ Через найдовше 4 години індикатор заряду акумулятора загасне, лампочки для контролю заряду (рис. 1/① & 9/②) постійно світяться білим кольором. → Акумулятор повністю заряджений. ⑤ Від'єднайте мережевий адаптер від розетки (щоб не витрачати електроенергію) і витягніть кабель мережевого адаптера з роз'єму для заряджання.

Пилососне чищення

ПОПЕРЕДЖЕННЯ!

Будьте особливо обережними під час чищення на сходах.

BKA3IBKA:

Коли акумулятор майже розряджений, прилад вимикається упродовж декількох секунд. Повністю зарядіть акумулятор, > «Заряджання акумулятора» на сторінці 176.

BKA3IBKA:

Тривале користування функцією прискорення і валиком-щіткою скорочує час роботи акумулятора.

① Змонтуйте необхідне приладдя, > «Розпакування та збирання» на сторінці 176. ② Натисніть кнопку УВІМКН./ВИМКН., щоб увімкнути прилад (рис. 10/①). → Прилад запускається з увімкненою функцією прискорення. Натисніть кнопку прискорення, щоб перемикнутися з повної на зменшену силу усмоктування (рис. 10/③). ③ Натисніть кнопку валика-щітки, щоб ввімкнути або вимкнути валик-щітку (рис. 10/②). ④ Пилососте.

BKA3IBKA:

Якщо валик-щітка блокується, прилад вимикається і лампочка на турбощітці (рис. 1/⑤) блимає червоним кольором. Натисніть кнопку УВІМКН./ВИМКН. (рис. 10/①), щоб вимкнути прилад і почистіть турбощітку, > «Видалення перешкод, що призвели до блокування» на сторінці 177.

5 Натисніть кнопку УВІМКН./ВИМКН., щоб вимкнути прилад (рис. 10/①). → Прилад виключається.

Обслуговування приладу Випорожнення пилозбірника

① Натисніть фіксатор труби (рис. 7 /①) і зніміть усмоктувальну трубу або приладдя приладу.
② Тримайте ручний пилосос над сміттєвим відром і натисніть фіксатор видалення пилу (рис. 11/①).
→ Кришка пилозбірника відкриється, і пил випаде.

Чищення фільтру

УВАГА!

Користуйтеся приладом тільки тоді, коли встановлено обидва фільтри.

BKA3IBKA:

Для отримання найкращих результатів чищення, вибивайте фільтри після кожних 4 – 6 разів користування і промивайте їх один раз на 3 місяці.

① Випорожніть пилозбірник, > «Випорожнення пилозбірника» на сторінці 177. ② Поверніть кришку фільтра проти годинникової стрілки (рис. 12) і зніміть кришку з ручного пилососа. ③ Потягніть за вушко фільтра (рис. 13/①), щоб відокремити фільтр від кришки. ④ Потягніть за круглий фільтр з пористого матеріалу, щоб вийняти його з ручного пилососа. ⑤ Вибийте обидва фільтри над сміттєвим відром, щоб видалити бруд. ⑥ Промийте фільтри під проточною водою (макс. 40 °C).

⑦ Висушіть фільтри протягом не менше 24 годин перед тим, як знову встановити їх у прилад.

Чищення сепаратора

① Випорожніть пилозбірник, > «Випорожнення пилозбірника» на сторінці 177. ② Поверніть кришку фільтра проти годинникової стрілки (рис. 12) і зніміть кришку з ручного пилососа. ③ Натисніть фіксатор пилозбірника і відкрийте пилозбірник.
④ Щоб від'єднати сепаратор, витисніть його з пилозбірника і витягніть його з корпусу (рис. 14).
⑤ Витягніть фільтр з сепаратора (рис. 15).
⑥ Вибийте фільтр над сміттєвим відром, щоб ви- далити бруд. ⑦ Промийте фільтр під проточною водою (макс. 40 °C). ⑧ Висушіть фільтр протягом не менше 24 годин перед тим, як знову встановити його у прилад.

Видалення перешкод, що призвели до блокування

Обережно видаліть ножицями волосся з велика-щітки, щоб видалити перешкоди, що призвели до блокування.

Використовуйте держак мітли або подібний тупий предмет, щоб видалити перешкоди, що призвели до блокування, з усмоктувальної труби.

Вийняття і заміна валика-щітки

① Натисніть фіксатор приладдя и вийміть турбощітку з усмоктувальної труби або ручного пилососа (рис. 16/①). ② Знайдіть літеру «А» на нижньому боці турбощітки, щоб узнати, яку кришку Ви маєте зняти (рис. 17/①). ③ Викрутіть три болти за допомогою викрутки і видаліть кришку. ④ Висуньте валик-щітку із корпусу (рис. 18). ⑤ Видаліть перешкоди, що блокують або замініть валик-щітку, якщо остання несправна. ⑥ Натисніть валиком-щіткою на кришку, всуньте обидві частини в корпус (рис. 19) і зафіксуйте кришку болтами.

Демонтаж і заміна повідних пасів

① Натисніть фіксатор приладдя и вийміть турбощітку з усмоктувальної труби або ручного пилососа (рис. 16/①). ② Знайдіть літеру «В» на нижньому боці турбощітки, щоб узнати, яку кришку Ви маєте зняти (рис. 17/В). ③ Викрутіть три болти за допомогою викрутки і видаліть кришку. ④ Якщо повідний пас порвався, видаліть його і натягніть новий пас через зубчасті колеса (рис. 20). ⑤ Знову поставте кришку і зафіксуйте її болтами.

Приладдя

• Щілинний насад – 0777007 (рис. 21 /А)
• Валик-щітка – 0777017 (рис. 21 /В)
• Фільтр для двигуна – 0777001 (рис. 21 /С)
- Настінне кріплення – 0777006 (рис. 21 /D)
- Комплект фільтрів (сепаратор + фільтр) – 0777002 (рис. 21 /Е)
• 24 В мережевий адаптер – 0767004 (рис. 21 /F)
• 32 В мережевий адаптер – 0777004 (рис. 21 /F)
- Насад для шерсті тварин – 0777009 (рис. 21 /G)
- Щітка для меблів – 0777008 (рис. 21 /Н)
- Насад для паркету – 0777011 (рис. 21 /I)

Усунення проблем

Перед тим, як Ви зв'яжетесь із службою клієнтської підтримки Dirt Devil або надішлете прилад у службу клієнтської підтримки Dirt Devil, ознайомтесь спочатку з багатьма додатковими порадами в сервісному розділі нашої веб-сторінки для вирішення та усунення проблеми.

Перед тим, як Ви почнете пошук проблеми, вимкніть прилад. Ніколи не користуйтеся несправним приладом, мережевим адаптером або несправним акумулятором!
