MANUALE UTENTE DD7771 DIRT DEVIL

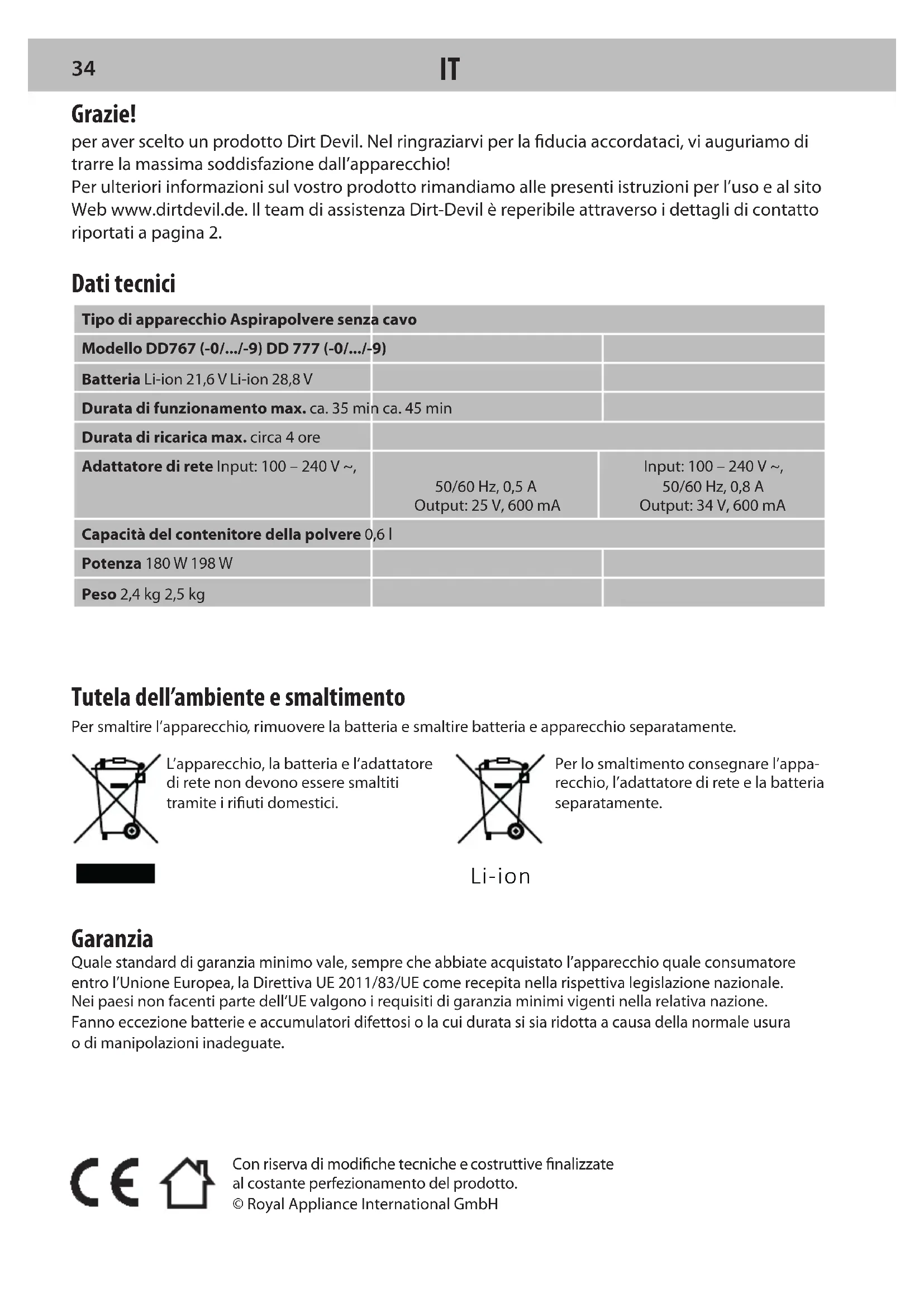

per aver scelto un prodotto Dirt Devil. Nel ringraziarvi per la fiducia accordataci, vi auguriamo di trarre la massima soddisfazione dall'apparecchio!

Per ulteriori informazioni sul vostro prodotto rimandiamo alle presenti istruzioni per l'uso e al sito Web www.dirtdevil.de. Il team di assistenza Dirt-Devil è reperibile attraverso i dettagli di contatto riportati a pagina 2.

Dati tecnici

Tipo di apparecchio Aspirapolvere senza cavo
Modello DD767 (-0/.../-9) DD 777 (-0/.../-9)
Batteria Li-ion 21,6 V Li-ion 28,8 V
Durata di funzionamento max. ca. 35 min ca. 45 min
Durata di ricarica max. circa 4 ore
Adattatore di rete Input: 100 – 240 V ~,	50/60 Hz, 0,5 AOutput: 25 V, 600 mA	Input: 100 – 240 V ~,50/60 Hz, 0,8 AOutput: 34 V, 600 mA
Capacità del contenitore della polvere 0,6 l
Potenza 180 W 198 W
Peso 2,4 kg 2,5 kg

Tutela dell'ambiente e smaltimento

Per smaltire l'apparecchio, rimuovere la batteria e smaltire batteria e apparecchio separatamente.

L'apparecchio, la batteria e l'adattatore di rete non devono essere smaltiti tramite i rifiuti domestici.

Per lo smaltimento consegnare l'appa-recchio, l'adattatore di rete e la batteria separatamente.

Garanzia

Quale standard di garanzia minimo vale, sempre che abbiate acquistato l'apparecchio quale consumatore entro l'Unione Europea, la Direttiva UE 2011/83/UE come recepita nella rispettiva legislazione nazionale. Nei paesi non facenti parte dell'UE valgono i requisiti di garanzia minimi vigenti nella relativa nazione.

Fanno eccezione batterie e accumulatori difettosi o la cui durata si sia ridotta a causa della normale usura o di manipolazioni inadeguate.

AVVERTENZE DI SICUREZZA

sulle istruzioni per l'uso

Prima di lavorare con l'apparecchio leggere interamente e con attenzione le presenti istruzioni per l'uso. Conservare accuratamente le presenti istruzioni per l'uso. Se l'apparecchio è ceduto a terzi consegnare anche queste istruzioni per l'uso. La mancata osservanza delle presenti istruzioni per l'uso può causare gravi lesioni o danni all'apparecchio. Non rispondiamo di eventuali danni derivanti dalla mancata osservanza delle presenti istruzioni per l'uso. Le avvertenze importanti al di fuori del presente capitolo sono contrassegnate come segue:

AVVERTIMENTO!

Avverte di pericoli sanitari e possibili rischi di lesioni.

ATTENZIONE!

Segnala possibili pericoli di danni all'apparecchio o ad altri oggetti.

AVVERTENZA

Evidenzia suggerimenti e informazioni.

Queste istruzioni per l'uso possono essere anche scaricate dal nostro sito web:

www.dirtdevil.de

su determinati gruppi di persone

■ Questo apparecchio può essere usato dai

bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sensoriali o intellettive o che non dispongano di sufficiente esperienza e/o conoscenze soltanto sotto sorveglianza o se sono state istruite sull'uso sicuro dell'apparecchio e hanno compreso i pericoli che ne derivano.

I bambini non devono giocare con l'apparecchio.
Pulizia e manutenzione non devono essere eseguite da bambini non sorvegliati.
I materiali da imballaggio e minuteria non devono essere usati per giocare. Pericolo di soffocamento.
- Quando l'apparecchio, l'adattatore di rete nonché il cavo dell'adattatore di rete sono accesi, collegati alla presa elettrica o in fase di raffreddamento devono essere tenuti fuori dalla portata dei bambini di età inferiore a 8 anni.

sull'alimentazione elettrica

L'apparecchio viene caricato con corrente elettrica. Esiste sostanzialmente il pericolo di scosse elettriche. Pertanto è necessario osservare quanto segue:

Non afferrare mai la batteria e l'adattatore di rete a mani bagnate. Non immergere mai l'apparecchio, la batteria e l'adattatore di rete in acqua o altri liquidi.
Per staccare l'adattatore di rete dalla presa elettrica, afferrare sempre direttamente l'adattatore di rete, mai il relativo cavo.
i Verificare che il cavo dell'adattatore di rete non sia piegato o incastrato, che non venga calpestato e che non possa entrare a contatto con fonti di calore.
Utilizzare soltanto l'adattatore di rete fornito in dotazione per caricare la batteria.

- Prima dell'uso controllare che il cavo dell'adattatore di rete non presenti danni. Non usare mai un adattatore di rete se la relativa spina o il relativo cavo sono danneggiati. Collegare l'adattatore di rete soltanto con prese elettriche che portano la tensione elettrica indicata sullo stesso.

- Prima di pulire o sottoporre a manutenzione l'apparecchio, accertarsi che sia spento e che l'adattatore di rete sia disconnesso dalla presa.

sul rullo spazzola

Il rullo spazzola nella spazzola turbo ruota ad alta velocità. Questo dà origine a diversi pericoli per persone, animali e oggetti:

Non aspirare mai persone, animali o piante.
Mantenere parti del corpo e indumenti lontani dai componenti mobili e dai fori dell'apparecchio in funzione. Diversamente possono venir risucchiati, causando lesioni.
- Prima di staccare o attaccare o rispettivamente aprire o pulire la spazzola turbo, spegnere l'apparecchio.
Non passare mai con l'apparecchio su cavi, condutture ecc. che potrebbero ingarbugliarsi nel rullo spazzola e danneggiarsi.
■ Mantenere il rullo spazzola lontano da tutte

le superfici delicate. Diversamente ciò può comportare danni. Rispettare le avvertenze per la pulizia e la cura del relativo produttore.

Inoltre, mantenere il rullo spazzola lon- tano da tendine, tende, frange lunghe e si- mili. Diversamente questi oggetti possono essere risucchiati e danneggiati.
Utilizzare il rullo spazzola soltanto per pulire tappeti e moquette.

sulla batteria

^1 Se le batterie sono maneggiate in maniera errata sussiste il pericolo di lesioni.

Utilizzare soltanto l'adattatore di rete fornito in dotazione per caricare la batteria.
Non cortocircuitare mai la batteria, ossia non toccare mai contemporaneamente entrambi i poli, in particolare non con oggetti elettroconduttori.

te. Non disassemblare mai la batteria, non deformarla e non esporla a temperature elevate.

In caso di manipolazione inadeguata il liquido può infatti fuoriuscire dalla batteria. Evitare il contatto con il liquido.

Se nonostante ciò si è venuti a contatto con il liquido fuoriuscito, sciacquarlo via con abbondante acqua e rivolgersi a un medico.

■ Assicurarsi che l'adattatore di rete non sia collegato, prima di rimuovere la batteria.

se l'apparecchio è difettoso

Se sono danneggiati l'apparecchio, l'adattatore di rete o il suo cavo, essi devono essere sostituiti dal produttore, dal servizio assistenza o da una persona adeguatamente qualificata per prevenire eventuali pericoli.

Per la riparazione inviare l'apparecchio difettoso a un centro specializzato autorizzato o al servizio di assistenza Dirt Devil, > "International Services" a pagina 2.
Non usare mai l'apparecchio, l'adattatore di rete o il suo cavo o la batteria se sono difettosi!

sull'impiego conforme alla destinazione d'uso

L'apparecchio può essere usato soltanto in ambito domestico. Non è adatto per l'impiego industriale. Utilizzare l'apparecchio esclusivamente per pulire pavimenti duri o tappeti e moquette, soffitti o accessori leggermente sporchi e asciutti. Ogni altro utilizzo è considerato non conforme alla destinazione d'uso e, pertanto, vietato.

In particolare sono vietati:

Aspirare

— persone, animali, piante o indumenti indossati
→ Elevato pericolo di lesioni!
- cenere incandescente, sigarette o fiammiferi accesi e sostanze facilmente infiammabili
→ Pericolo di incendio!
- acqua e altri liquidi
→ Pericolo di cortocircuito!
- toner (per stampanti laser, fotocopiatri-ci, ecc.)
→ Pericolo di incendio e di esplosione!

L'impiego

- vicino a sostanze esplosive o facilmente infiammabili

→ Pericolo di incendio e di esplosione!

- all'aperto

→ Pericolo di distruzione dovuto a pioggia e sporcizia!

— di accessori non originali. Ciò può pregiudicare la sicurezza dell'apparecchio.

Interventi autonomi di riparazione

→ Pericolo di lesioni e perdita del diritto a sostituzione gratuita!

sulla conservazione

Conservare l'apparecchio in un luogo fresco e asciutto fuori dalla portata dei bambini.
Non si tratta di un apparecchio a sé stante. Negli intervalli di utilizzo disporre l'apparecchio in piano sul pavimento in un luogo adatto così che nessuno possa inciamparvisi.

sullo smaltimento

Al termine dell'utilizzo smaltire l'apparecchio e la batteria esclusivamente con le modalità ecologicamente corrette illustrate, > "Tutela dell'ambiente e smaltimento" a pagina 34.
■ Prima di smaltire l'apparecchio, rimuovere la batteria.
Smaltire la batteri in modo sicuro.

Preparativi

Conoscere l'apparecchio

Fig. 1: ① Impugnatura con spia di controllo della carica; ② Sblocco tubo; ③ Tubo di aspirazione; ④ Sblocco dell'accessorio; ⑤ Spia della spazzola turbo; ⑥ Spazzola turbo con rullo spazzola; ⑦ Connettore per la ricarica (non visibile); ⑧ Aspirapolvere manuale; ⑨ Adattatore di rete; ⑩ Tasto ON/OFF; ⑪ Coperchio del filtro; ⑫ Indicazione livello di carica; ⑬ Tasto rullo spazzola; ⑭ Supporto da parete; ⑮ Tasto Boost; ⑯ Spia di controllo della carica; ⑰ Contenitore della polvere

Accessori (opzionali):

Fig. 2: A Bocchetta per fughe; B Bocchetta per peli di animali; C Spazzola antipolvere; D Bocchetta per parquet

Disimballaggio e montaggio

① Controllare che il contenuto sia completo. Se si rilevano danni da trasporto o se mancano dei componenti, rivolgersi immediatamente al rivenditore di fiducia. ② Inserire la spazzola turbo o l'accessorio nel tubo di aspirazione fino ad udire nettamente lo scatto d'innesto (fig. 3). ③ Inserire il tubo di aspirazione nell'aspirapolvere manuale fino ad udire nettamente lo scatto d'innesto (fig. 4).

AVVERTENZA:

Per utilizzare l'apparecchio come aspirapolvere manuale inserire la spazzola turbo o l'accessorio direttamente nell'aspirapolvere manuale fino ad udire nettamente lo scatto d'innesto (fig. 5).

Montare il supporto da parete

① Scegliere un luogo adatto dove custodire l'apparecchio che si trovi preferibilmente vicino ad una presa di corrente. ② Mettere l'apparecchio sul supporto da parete (fig. 6). ③ Collocare l'apparecchio con il supporto contro la parete in modo tale che la spazzola turbo poggi completamente sul pavimento. ④ Segnare la posizione del supporto da parete con una matita. ⑤ Rimuovere l'apparecchio dal supporto da parete. ⑥ Poggiare il supporto contro la parete e segnare i fori. ⑦ Fissare il supporto nella parete con viti e tasselli.

Caricamento della batteria

AVVERTIMENTO!

Pericolo di incendio e di esplosione! Utilizzare soltanto l'adattatore di rete fornito in dotazione per caricare la batteria.

AVVERTENZA:

Prima del primo utilizzo si deve caricare l'appa-recchio. La prima procedura di carica dura 4 ore. Se questa non viene terminata correttamente, ciò può pregiudicare la durata della batteria.

① Inserire l'apparecchio nel supporto da parete. Per caricare l'apparecchio come aspirapolvere manuale, premere lo sblocco tubo (fig. 7/1), rimuovere il tubo di aspirazione o l'accessorio e collocare l'aspirapolvere manuale su una superficie piana e solida. ② Infilare il cavo dell'adattatore di rete nel connetto-re per la ricarica (fig. 8). ③ Inserire l'adattatore di rete in una presa elettrica. → Le spie di controllo della carica (fig. 1/1 & 9/2) sono accese costantemente in rosso. Per indicare il progresso della carica le spie dell'indicazione livello di carica (fig. 9/1) lampeg-giano una dopo l'altra fino a che non saranno accese tutte e quattro. ④ Dopo un tempo massimo di 4 ore l'indicazione livello di carica si spegne e le spie di controllo della carica (fig. 1/1 & 9/2) sono accese costantemente in bianco. → La batteria è completa-mente carica. ⑤ Staccare l'adattatore di rete dalla presa (per risparmiare corrente) e il suo cavo dal connettore per la ricarica.

Aspirare

AVVERTIMENTO!

Usare particolare cautela nel pulire le scale.

AVVERTENZA:

Se la batteria è quasi scarica, l'apparecchio si spegne entro pochi secondi. Caricare la batteria completa-mente, > "Caricamento della batteria" a pagina 38.

AVVERTENZA:

L'uso continuo della funzione Boost e del rullo spazzola riduce la durata della batteria.

① Montare l'accessorio desiderato, > "Disimballaggio e montaggio" a pagina 38. ② Premere il tasto ON/OFF, per accendere l'apparecchio (fig. 10/①).
→ L'apparecchio si avvia con la funzione Boost attivata. Premere il tasto Boost per alternare tra potenza di aspirazione piena e ridotta (fig. 10/3). ③ Premere il tasto del rullo spazzola per accendere e spegnere il rullo spazzola (fig. 10/2). ④ Aspirare.

AVVERTENZA:

Se il rullo spazzola si blocca, l'apparecchio si spegne e le spie sul rullo spazzola lampeggiano in rosso (fig. 1/5). Premere il tasto ON/OFF (fig. 10/1), per spegnere l'apparecchio e pulire la spazzola turbo, > "Eliminare un bloccaggio" a pagina 39.

5 Premere il tasto ON/OFF, per spegnere l'apparecchio (fig. 10/①). → L'apparecchio si spegne.

Manutenzionare l'apparecchio

Svuotamento del contenitore della polvere

① Premere sullo sblocco tubo (fig. 7/①) e rimuovere il tubo di aspirazione o l'accessorio dall'aspirapolvere manuale. ② Tenere l'aspirapolvere manuale rasente sopra un secchio delle immondizie e premere il tasto di svuotamento polvere (fig. 11/①).
→ Il coperchio del contenitore della polvere si apre e la polvere cade giù.

Pulizia dei filtri

ATTENZIONE!

Utilizzare l'apparecchio soltanto se entrambi i filtri sono montati.

AVVERTENZA:

Per ottenere i migliori risultati di pulizia scuotere i filtri dopo 4 - 6 applicazioni e lavarli ogni 3 mesi.

① Svuotare il contenitore della polvere, > "Svuotamento del contenitore della polvere" a pagina 39.
2 Girare il coperchio del filtro in senso antiorario (fig. 12) e toglierlo dall'aspirapolvere manuale.
3 Tirare la linguetta del filtro (fig. 13/1), per staccarlo dalla copertura. 4 Tirare il filtro in espanso rotondo per rimuoverlo dall'aspirapolvere manuale. 5 Battere entrambi i filtri sopra un secchio delle immondizie per eliminare la sporcizia. 6 Lavare i filtri con acqua corrente (max. 40 °C).

7 Lasciar asciugare i filtri per almeno 24 ore, prima di reinserirli nell'apparecchio.

Pulire il separatore

① Svuotare il contenitore della polvere, > "Svuotamento del contenitore della polvere" a pagina 39.
2 Girare il coperchio del filtro in senso antiorario (fig. 12) e toglierlo dall'aspirapolvere manuale.
3 Premere lo sblocco del contenitore della polvere e aprire il contenitore della polvere. 4 Per staccare il separatore, espellerlo dal contenitore della polvere ed estrarlo dall'alloggiamento (fig. 14). 5 Estrarre il filtro dal separatore (fig. 15).
⑥ Battere il filtro e il separatore sopra un secchio delle immondizie per eliminare la sporcizia. ⑦ Lavare il filtro con acqua corrente (max. 40 °C). ⑧ Lasciar asciugare il filtro per almeno 24 ore, prima di reinserirlo nell'apparecchio.

Eliminare un bloccaggio

Per eliminare bloccaggi, rimuovere capelli dal rullo spazzola usando una forbice con cautela.

Utilizzare un manico di scopa o un oggetto simile, non affilato per eliminare intasamenti nel tubo di aspirazione.

Rimuovere e inserire il rullo spazzola

Premere lo sblocco dell'accessorio e staccare la spazzola turbo dal tubo di aspirazione o dall'aspirapolvere manuale (fig. 16/1). Cercare la lettera "A" sulla parte inferiore della spazzola turbo per trovare la copertura che deve essere tolta (fig. 17/A).
3 Allentare le tre viti con un cacciavite e togliere la copertura. 4 Estrarre il rullo spazzola dall'alloggiamento (fig. 18). 5 Eliminare i bloccaggi o sostituire il rullo spazzola se è difettoso. 6 Premere il rullo spazzola sulla copertura, infilare entrambe le parti nell'alloggiamento (fig. 19) e fissare la copertura con le viti.

Smontare e sostituire la cinghia

di trasmissione

Premere lo sblocco dell'accessorio e staccare la spazzola turbo dal tubo di aspirazione o dall'aspirapolvere manuale (fig. 16/①). Cercare la lettera "B" sulla parte inferiore della spazzola turbo per trovare la copertura che deve essere tolta (fig. 17/⑧).
3 Allentare le tre viti con un cacciavite e togliere la copertura. 4 Se la cinghia di trasmissione è rotta, rimuoverla e applicarne una nuova sugli ingranaggi (fig. 20). 5 Riapplicare la copertura e fissarla con le viti.

Accessori

• Bocchetta per fughe – 0777007 (fig. 21/A)
  • Rullo spazzola – 0777017 (fig. 21/B)
• Filtro pre-motore - 0777001 (fig. 21 /C)
• Supporto da parete – 0777006 (fig. 21 /D)
• Set di filtri (separatore + filtro) - 0777002 (fig. 21 /E)
• Adattatore di rete 24 V – 0767004 (fig. 21 /F)
• Adattatore di rete 32 V – 0777004 (fig. 21 /F)
• Bocchetta per peli di animali – 0777009 (fig. 21 /G)
• Spazzola per mobili – 0777008 (fig. 21 /H)
• Bocchetta per parquet – 0777011 (fig. 21 /l)

Risoluzione dei problemi

Prima di contattare il nostro servizio di assistenza Dirt Devil o di inviare l'apparecchio al servizio clienti Dirt Devil, consultare il nostro sito Web dove sono riportate avvertenze supplementari in merito a soluzioni e rimedi.

Prima di dedicarsi alla ricerca del problema spegnere l'apparecchio. Non usare mai l'apparecchio, l'adattatore di rete o la batteria se sono difettosi.
