Produktnamn	Quickie Helium 2013
Produktkategori	Rullstol
Rammaterial	Lätt aluminium
Stolens vikt	Cirka 6,5 kg (utan hjul)
Maximal lastkapacitet	120 kg
Anpassningsalternativ	Stort urval av konfigurationer och tillbehör
Huvudanvändning	Daglig användning inomhus och utomhus
Underhållsinstruktioner	Regelbunden kontroll av hjul och ram, rengöring med tvållösning
Säkerhetsanvisningar	Använd bromsarna vid förflyttningar, undvik ojämna ytor
Information före köp	Konsultera en professionell för personlig justering

Vanliga frågor - Helium 2013 Quickie

Hur justerar man sittplatsens höjd på Quickie Helium 2013?

För att justera sittplatsens höjd, lokalisera justerskruvarna under sätet. Använd en insexnyckel för att lossa skruvarna, justera höjden enligt önskemål och dra sedan åt skruvarna för att säkra inställningen.

Hur fäller man ihop Quickie Helium 2013 för transport?

För att fälla ihop rullstolen, börja med att ta bort fotstöden om det behövs. Lyft sedan sätet i mitten för att fälla det uppåt. Se till att ryggstödet är ordentligt vikt för kompakt förvaring.

Vilka regelbundna underhåll krävs för Quickie Helium 2013?

Det rekommenderas att regelbundet kontrollera däcktrycket, smörja hjullagren och se till att alla skruvar och bultar är ordentligt åtdragna. Regelbunden rengöring med en mjuk trasa och såpvatten rekommenderas också.

Hur byter man ett punkterat däck på Quickie Helium 2013?

För att byta ett punkterat däck, ta först bort hjulet genom att lossa axeln. Töm däcket helt på luft, använd sedan däckverktyg för att ta bort däcket från fälgen. Byt ut innerslangen eller däcket, sätt tillbaka allt på fälgen och pumpa upp till rekommenderat tryck.

Är Quickie Helium 2013 kompatibel med tillbehör?

Ja, Quickie Helium 2013 är kompatibel med olika tillbehör såsom justerbara fotstöd, ergonomiska sittdynor och mugghållare. Konsultera användarmanualen för en komplett lista över kompatibla tillbehör.

Hur justerar man ryggstödet på Quickie Helium 2013?

För att justera ryggstödets lutning, lokalisera justerspakarna på sidorna av ryggstödet. Släpp spakarna för att justera vinkeln och dra åt dem igen när önskad position har uppnåtts.

Vad gör man om rullstolen gnisslar vid användning?

Om rullstolen gnisslar kan det vara nödvändigt att smörja leder och lager. Använd ett lämpligt smörjmedel för att eliminera ljuden och säkerställa en smidig rörelse.

BRUKSANVISNING Helium 2013 Quickie

Neerklapbare duwhandvatten

Svinghjul, svinghjulsophaeng, svinghjulsgaffel

Plassering av festepunktter på rullestolen:

Gä ut av rullestolen på egenhänd

vedlikeholdet av rullestolen beskrevet i avsnitt XI.

Svinghjul, svinghjulsfester og gafler

Rullestolen mä rengjores grundig för den skal brukes av andere. Alle overflater somBrukeren kankommen ikontakt med ma vaskes med et desinfeksjonsmiddel eller byttes ut med nytt.

Det skal brukes et middel som er oppfert pa DGHM-listen, f.eks. Antifect Liquid (Schulke & Mayr), et alkoholbasert desinfeksjonsmiddel for medisinskeprodukter som gir rask effekt. Folg produsentens bruksanvisning nye.

Innehállsforteckning

1.0 ALLMÄNNSA SÄKERHETSPÄPEKANDEN OCH

KORBEGRANSINGAR 132-133
2.0 TRANSPORT I FORDON. 134-135
3.0 HANTERING 136
4.0 TRANSPORT AV STOLEN 8
5.0 INSTÄLLNINGAR/FUNKTIONER 136
TRAMPR. 136
BROMSAR 136
-LINK BAKRE UPPHÄNGNING 137
FOTPLATTOR 137
SITS 137
LÄNKHJUL 138
HJULINSTÄLLNING. 138
RYGGSTÖD. 137-138
SIDOSKYDD 138
KÖRHANDTAG 138
TIPPSKYDD 138
KRYCKHALLARE. 138
MIDJEBALTE 139
6.0 DACK OCH MONTERING 139
7.0 UNDERHALL OCH SKÖTSEL 139
8.0 FELSOKNING 139
9.0 AVFALLSHANTERING/ATERVINNING AV MATERIAL .139
10.0 MÄRKSKYLT 140
11.0 GARANTI 140
12.0 TEKNISKA SPECifikATIONER 141-143
13.0 VRIDMOMENT 146

Definitioner

Ord Definition
FARA!	Att ignorera dessa varninger kan leda till allvarlig skada eller dödsfall.
VARNING!	Varning till användaren om potentiell risk För skada om rådet inte följs.
VIKTIGT!	Meddela användaren att potentiell skada på utrustningen kan förekomma om varninger anomaleras
OBS:Generell råd eller bösta praxis.
i	Hänvisning tillytterligaredocumentation

OBS:

Det ar inte sakert att de rullstolar som visas och beskrivs i den har handboken i alla detaljer ar identiska med din stol. Oavsett eventuella detaljskillnader ska samtiga instruktioner g att tillampa.

Tillverkaren reserverar sig ratten att utan foregående meddelande andravikter, matt erler andra tekiska data som anges i den har handboken. Alla siffror, matt och prestanda som anges i den har handboken ar ungefärliga och utgor ej specifikationer.

OBS:

Anteckna garna adress och Telefonnummer till ditt serviceombud i utrymmet nedan.

Skulle din rullstol gå sönder kan du dà snabbt komma i kontakt med dem och fá hjälp.

Aterforsäljarens underskrift och stämpel

Förord

Basta kund,

Vi ar mycket glada att du bestamt dig for att valja en högkvalitativ produit frän SUNRISE MEDICAL.

Denna bruksanvising ger dig en mangd tips och ideer somkommen att gora din nga rullstol till en paltlig och driftsaker partner i din vardag.

Att upprätthalla en bra kundrelation ar viktigt for oss pa Sunrise Medical. Darfor vill vi halla dig informerad om va rya nya och pagäende utvecklingsprojekt. Attmana on kunderna betyder for oss bland annat snabb service, sa lite byrakrati som mojigt, och ett nara samarbete med kunden. Nar du behover reservdelar aller tillbehör,ller bara har en fraga om din rullstol - finns vi har for dig.

Vi vill att du sca vara nojd med vara produkter och var service.
På Sunrise Medical arbetar vi ständigt pa att vidareutveckla Produkterna. Detta inebär att du kan komma att uppleva skillnader i vart Produktsortiment vad gäller form eller Funktion.
Därfor kan inga uppgifter erler Bilder ienna användarhandbok utgöra grund for ersättningskrav.

Sunrise Medicals ledningssystem ar certifierat enigt DIN EN ISO 9001, ISO 13485 och ISO 14001.

Sunrise Medical deklarerar i egenskap av tillverkare att lattviktsrullstolarna uppyller riktlinjen 93/42/EWG 2007/47/EWG.

Kontakta din lokala auktoriserade Sunrise Medical-aterforsäljare om du har frägor gällande användning och underhäll av, ellersakerhet kring, din rullstol.

Om det inte finns nagoon auktoriserad Sunrise Medical-handlare där du bor, och du har frägor till oss, kontakta oss d'antingen per brev eller Telefon.

Sunrise Medical AB

Britta Sahlgrens gata 8A

42131 Västra Frölunda

Sverige

Tel: [phone]

Fax: [phone]

www.sunrisemedical.se

VIKTIGT:

ANVAND INTE DIN RULLSTOL FÖRÄN DENNA BRUKSANVISNING HAR LÄSTS OCH FÖRSTÄTTS.

Användning

Rullstolar används exklusivt für en brukare som inte kan gå eller har begränsad rörlichtet, für sitt personlga bruk, inom hemmet och utomhus.

Den maximala brukarvikten (for anecdaren somt vikt av eventuella rullstolstillbehör) finns angiven på serienummeretiketten, som sitter på tvärbalken eller stabilisatorn under sitsen.

Garantier gäller endast omprodukten används under angivna forhallanden somt for avsedda syften.

Rullstolens forvantade livslängd ar 5 ar.

INGA ICKE-STANDARDDELAR far monteras, annat an de som officielt ar godkanda av Sunrise Medical.

Lampliga anvandare

De olica optionerna samt den modulara designen innebär att den kan användas av de som inte kan gå eller har nedsatt rörelseformåga på grund av:

För lamning
Benamputation
Benskada ellernbemmissbildning
- Ledkontrakturer aller ledskador
Sjukdomar som hjart- och cirkulationsproblem, balansrubbingar eller kakexi smt for aldre personer som fortfarande har styrka i den övre delen av kroppen.

Notera kroppsstorlek, vikt, fysisk och psykisk status, alder som levnadsforhällanden och -miljö für de patienter som eventuellt ska ordineras hjalpmedlet.

1.0 Allmanna sakerhetspapekanden och korbegransninger

Rullstolen har konstruerats for maximal sakerhet. Gällande internationella sakerhetsstandarder har uppfyllts aller overträffats. Trots detta kan användaren utsätta sig für risker om rullstolen används på olampligt satt. För din egen sakerhet maste foljande anvisningar foljas.

Oprofessionella aller felaktiga andringar aller justeringar okar olycksrisken. Rullstolsanvandare ar lika delaktiga i den dagliga trafiken pa gator och trottoarer som vem som helst. Vi vill dafor paminna dig om att du maste folja alla tillampliga trafikregler. Var forsigtig forsta gangen du anvander rullstolen. Lar kanna dir rullstol.

Färe varje användning böfljande kontrolleras:

Bakhjulens snabbkopplingsaxlar

Kardborrelasen pa sitsar och ryggstod

• Däck, däcktryck och däckbromsr

Ska du andra nágon stolsinställning á det viktigt att du forst láser det aktuella avsnittet iBruksanvisingen.

Gropar aller ojämn terräng kan orsaka att rullstolen välter, särskilt vid uppförs- aller nedforskörning. När du passerar over ett trappstag erller uppfor en sluttning frontalt, bör du luta kroppen framat.

FARAI!

Överskrid ALDRIG maxlasten på 125 kg for brukaren och alla foremål som Transporteras på rullstolen. Om maxlasten överskrids, kan följen bì att rullstolen skadas eller att dramlar eller välter eller forlorar kontrollen, vilket kan leda till allvarliga persorskador.

Bär Ijusa eller reflexforsedda kläder;nar det ár mörkt, sá att andra trafikanter ser dig. Se till att reflexerna på sidorna och baktill på stolen ár fullt synlga. Vi rekommenderar ocksá att du har aktiv belysning monterad.

Fort undvika tipping och andra farliga situationer bör du Först trāna dig i att använda din nya rullstol pá plan mark med god sikt.

Använd inte fotplattorna nár du stiger på erer av rullstolen. De sca på forhand vara uppfällda och utsvängda sa langt som möjigt at sidorna. Placera dig alltid sa nara den plats där du önskar sitta som du kan.

Använd alltid rullstolen på korrekt satt. Bromsa t.ex. alltid in .\ när du närmar dig att hinder (trappstag, trottoarkant) aller\ gropar.

Bromsarna ar inte avsedda att bromsa en rullande stol med. De ar enbart ettslags parkeringsbromsar som ser till att rullstolen inte kan rulla ivag av sig sjalv.Da du stannar till pa ojemnt underlag bor du alltid sla till dackbromsarna sa att stolen inte kan komma i rullning.Sla alltid til bagge bromsarna, annars finns det risk att stolen valter.

Ta reda pa hur rullstolens egenskaper t.ex. i sluttningar - ell er vid hinder, paverkas nar tyngdpunkten andras. Gor detta med hjalp av en ledsagare.

Med extrema installinger (t.ex. bakhjulen i den yttersta - främre positionen) och inte perfekt kroppshällning, kan rullstolen valta även om underlaget ar jämnt.

Luta overkroppen framat vid körning uppfor sluttningar och · trappstag.

Luta overkroppen bakat vid korning nedfor sluttningar och. trappstag. Lean your upper body further back when going down slopes and steps. Forsok aldrig kora upp-ller nedfor en sluttning diagonalt.

Ak inte rulltrappa om du bedomer att du kan skada dig

allvarlgt om du skulle falla.

Kör inte rullstolen i luttingar brantare ān 10^ . Stabiliteten · vid körning i lutting beror på stolskonfigurationen samt användarens fardigheter och kösätt. Eftersom användarens fardigheter och kösätt inte kan forutses, kan nagon maximal saker lutting inte fastställas. Denna maste därfor fastställas av användaren, som darvid tar hjälp av ledsgare for att inte tippa. Vi rekommenderar starkt att oerfarna användare har tippskydd monterade på stolen.

Gropar aller ojämn terräng kan orsaka att rullstolen välter, särskilt vid uppförs-ller nedforsörning.

Kör inte rullstolen på lerigt eller isigt underlag. Kör inte med -rullstolen)där det ar forbjudet att ga till fots.

For undvikande av handskador sku du inte fora in handen - mellan ekrarna eller mellan bakhjul och dackbroms under korning.

Fingrar blir latt varma vid inbromsning i hog hastiget aller i lang nedforsbacke, specielt om drivringarna ar i lattmetall.

Förflyttning i trappor ske alltid ske med hjälp av en · ledsgare. Använd tillgangliga hjälpmedel som t.ex. ramper aller hissar. Finns ingen sädan utrustning tillganglig maste stolen tippas och skjutas - aldrig baras - over hindret (av två ledsagare). Vi rekommenderar inteenna trappmanöver for användare som väger over 100 kg.

Normalt maste eventuella tippskydd forst stallas in sa att de inte kan komma i beroring med trappstag och orsaka en falolycka. Efterat maste tippskydden sattas tillbaka til ursprungslaget.

• Ledsagaren fär bara fatta tag i sakert monterade delar pa rullstolen (t.ex. inte i fotstöden eller sidoskydden).
• Kontrollera att monterade tippskydd befinner sig utanfor riskzonen nar ramper anvands.
  Slà till rullstolens bromsar dà du parkerar pà ojämt

underlag samt vid forflytning (t.ex. in i en bil).

Vid fard i handikappransportfordon bör i Första hand - fordonets egna säten och fastspänningsanordninger användas. Det ar enda sättet att tillförsakra de äkande maximaltykdd i handelse av en olycka. När sakerhetsanordninger fran SUNRISE MEDICAL och att specialutformat sakerhetssystem används kan lättviktrullstolar användas som säte vid transport i ett specialmonterat fordon. (se kapitlet "Transport").

Beroende på lankhjulens diameter och inställning samt · rullstolens tyngdpunktstinställning kan lankhjulen börja wobbia vid höga hastigheter. Det kan leda till att lankhjulen blockeras och rullstolen välter. Kontrollera)därfor att lankhjulen ar korrekt installda (se kapitlet "Lankhjul"). Fardas i synnerhet inte i sluttningar utan bromsr, kör med minskad hastighet. Vi rekommenderar att nyborjare anvander tippskydd.

Tippskydden ar avsedda att forhindra att rullstolen oavsiktlgt valler bakat. Under inga omstandigheter far de ersatta transithjulen anvandas for att transportera en person i en rullstol med bakhjulen borttagna.

Om du sträcker dig after foremål (som befinner sig framfor, - bakom eller på sidan av rullstolen), strack dig då inte for langt utanfor rullstolen eftersom en tyngdpunktsändring kan medföra att rullstolen välter. Om du hänger extra last (ryggsack erller liknande foremål) bakpå rullstolen kan dess stabilitet komma att paverkas; särskilt i combination med användning av ryggstöd med recline-funktion. Detta kan leda till att stolen tippar bakat och att du skadas.

Laramputerade användare maste anvanda tippskydd.

Kontrollera före fänd att du har rätt dacktryck. För drivhjulen ar det 3,5 bar (350 kPa). Maxtrycket stär angivet på däcket. Knäledsbromsarna fungerar endast om dacktrycket ar tillräckligt högt och de har korrekt inställning (se kapitlet "Bromsar").

Vid skada på sits eller ryggstöd@maste du omedelbart byta ut skadade delar.

Var forsiktig med eld, särskilt brinnande cigarretter. Sitsen -eller ryggstödet kan fatta eld.

Om rullstolen star i direkt solljus under en langre tid kan vissa delar (t.ex. ramen, benstoden, bromsarna och klädskydden) bli mycket varma (>41^)

Se alltid till att bakhjulens snabbkopplingsaxlar. ar ratt installda samt fastlasta. Om knappen pa snabbkopplingsaxeln inte trycks in kan drivhjulet inte tas av.

Obs!

Säväl knåledsbromsens effektivitet som rullstolens allmanna koregenskaper beror av dacktrycket. Stolen ar betydligt mer lättmanovrerad dā bakdäcken ar ordentligt uppumpade och bögge däcken har sama tryck.

Obs!

Se till att däcken har tillräckligt monsterdjup! Observera att du maste följa alla tillampliga lagar och trafikregler nar du kör ute i trafiken.

Obs!

Var alltid radd om fingrarna när du arbetar med ell er justerar rullstolen!

Det ar inte sakert att de Produkter som visas och beskrivs i den har handboken ar i varje detailj like din modell. Oavsett eventuella detaljer som skiljer sca samtiga instruktioner g at tillampa.

Tillverkaren reserverar sig ratten attutan foregäende meddelande andravikter, matt erler andra teknska data som anges i den har handboken. Alla sifror, matt och prestanda som anges i den har handboken ar ungefärliga och utgor ej specifikationer.

SUNRISE MEDICAL innehar att ISO 9001-certifikat, vilket sakerstaller varaprodukters kvalitet i varje led fran FoU till produktion. Denna produkt uppyller tillampliga standarder enligt EU:s direktiv. Ytterligare utrustning och tillbehör finns att kopa.

Det finns risk for allvarlig skada ell erddfall om dessa rad inte atfoljs!

Transportera rullstolen iett fordon

En rullstol som transporteras fastspänd i ett fordon ger inte samma skydd och sakerhet som fordonets egna säten. Det rekommenderas alltid att användaren flyttas over till fordonets säte. Det ar känt att det inte alltid ar möglig for användaren att flyttas och under dessa forhällanden, nar användaren ska transporteras i rullstolen, maste foljande räd foljas:

Bekräfta att din rullstol ār klär for krocktest (se markskylt eller hällare for krocktest på baksidan av rullstolen (Fig.1)

1. Sakerställ att fordonet ar lämpligt utrustat for transport av passagerare i en rullstol, och att metoden for ingang/utgang ar lampad for din rullstolstyp. Fordonet bör ha golvhallfasthet for att klara den kombinerade vikten av användaren, rullstolen och rullstolstillbehör.
2. Det maste finnas tillräckligt med utrymme runt rullstolen for att komma at att fasta, dra at och lossa saval rullstolens fästanordninger som användarens sakerhetsbälten.

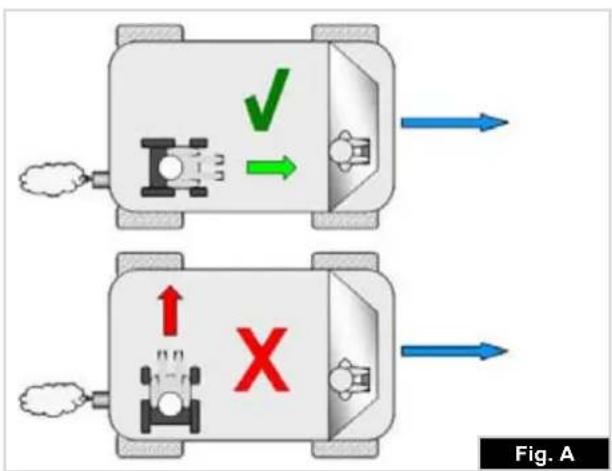

3. Rullstolen med användaren i maste sta i färddriktningen, med saväl sakerhetsfästen for rullstolen som sakerhetsbäte for användaren anbringade (bagge ske uppfylla ISO 10542 aller SAE J2249) enigt respektive sakerhetsanordningstillverkares instruktioner.
4. Transport av rullstolen i andra positioner har inte testats. Stolen fär)därfor under inga omstandigheter transporteras i annan position, t.ex. vinkelratt mot fardriktningen (Fig. A).
5. Rullstolen bor sakras med ett system med sakerhetsfassten, som uppyller ISO 10542 aller SAE J2249 med icke-justerbara framre remmar och justerbara bakre remmar, med vaniga Karbiner-band/S-krokar och spann- och lasanordninger. Dessa fastanordninger bestar vanlagen av 4 individuella remmar som ar fasta i rullstolens alla horn.

6. Fästanordningen bör vara på rullstolens främre ram som anges i bilden på Nästa sida, och inte till nagra andra fästanordninger erller tillbehör, inte t.ex. runt hjulens ekrar, bromsar eller fotstöd.

7. Fästanordningen bör fästas sa nara som möjt i 45 graders vinkel och dras at ordentlich enligt tillverkarens anvisningar.

8. Rullstolens faspunkter for sakerhetsutrustning fär inte modifieras eller bytas ut, inte heller delar i ramen erller annan viktig struktur, utan att tillverkaren konsulterats. Om du inte foljer dessa rãd gäller inte krocktesten fur rullstolen vid transport i ett fordon.
9. Sakerhetsbälte bäde für midjan och övre balenör användas for att fasta användaren for att reducera risken for paverkan pa huvud- och brost av fordonets componenter och allvarlig risk for skada pa användaren och övriga användare av fordonet. (Fig. B) Övre balen sakerhetsbälte bör monteras pa fordonets "B" stöd - om detta inte gös ökar risken for allvarlga skador pa användarens mage.
10. Ett nachstod lampie for transport (se etiketten pa stodet)
    maste finnas monterat samt hela tiden under fard vara instalt for
    att ge et bra skydd.
11. Midestobalten bör inte användas som sakerhetsbälte iett fordon under färd, med undantag av bälten som uppfyller krven i ISO 7176-19:2001 eller SAE J2249.
12. Rullstolsanvändarens sakerhet under fard ar beroende av att personen som anbringar fastanordningarna dels har fatt erforderlig information om och/eller utbildning i hur dessa fungerar, dels att denen utfor uppgiften noggrant.
13. Så langt det later sig góras skal all extraurustning avlågsnas frän rullstolen och stuvas undan. Det gäller exemplVIS: Kryckor, losa dynor och bord.
14. Vinkelställbart benstöd bör inte användas i upphöjd position när rullstolen och användaren transporteras och rullstolen ar fastspänd med transport- och användarbäten.
15. Vinklat ryggstödör Återforas till en upratt position.
16. Handbromsarna maste vara ordentligt atdragna.
17. Bälten bör monteras på fordon "B" stöden och bör inte hallas borta是从 kroppen av rullstolskomponenter som armstöd eller hjul.

Transportifordon>>>

Sakerhetsbälten, anvisningar:

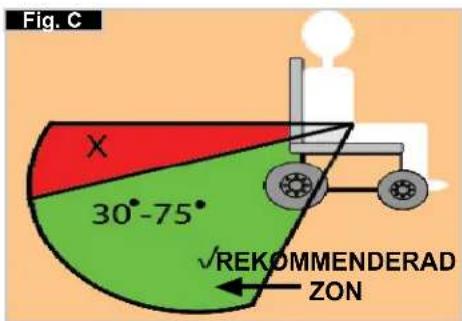

1. Sakerhetsbaltet for midjan sca sitta lagt over hofterna sa att baltets vinkel ligger inom det rekommenderade omradet 30 till 75 grader fran horizontalplanet.
   Ju brantare (större) vinkel inom det rekommenderade omraret desto bättre, sa länge den inte overstiger 75^ . (Fig. C)

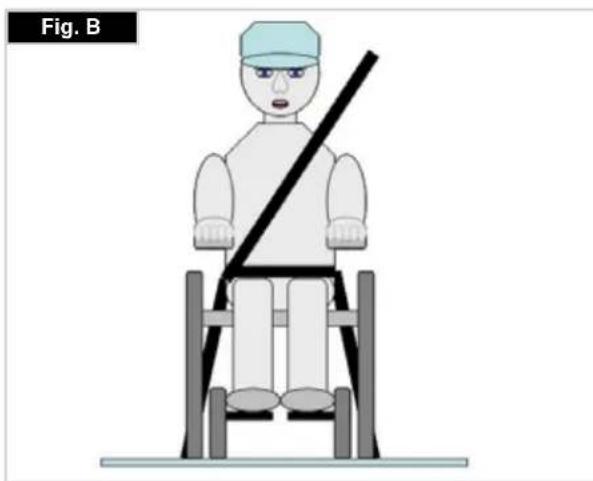

2. Sakerhetsbältef for overkroppen maste lopa over skuldran och brostet sa som visas pa bilden. Fig. D och E Sakerhetsbalen sca dras at sa hart som mojigt utan att användaren upplever obehag.
   Sakerhetsbälten fär inte vara snodda.

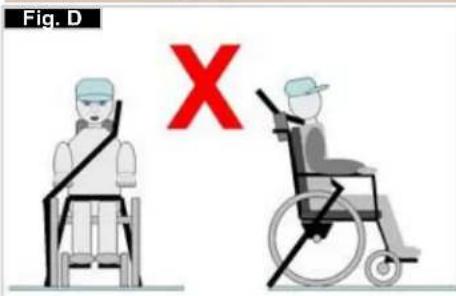

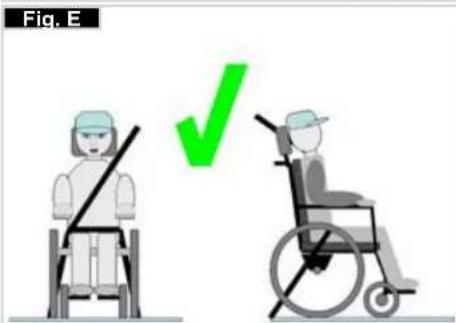

   Sakerhetsbälitet for övre bålen maste lopa over axelin enlicht bild i Fig. D och E.
3. Faspunkterna pa stolen ar pa ramens insida framtil, precis ovanfor lankhjulen, somt pa ramens baksida. Remmarna fasts runt ramens sider, i skarven mellan ramens horisontalgaende och vertikalgaende ror. (Se Fig. G-H-I)
4. Fastspanningssymbolen (Fig. F) på rullstolsramen anger var remmarna skä fästas. Då de främre remmarna spänts fast skaremmarna dras at, sä att stolen stär stadigt.

Fig. F

Placering av faspunkter pa rullstolen

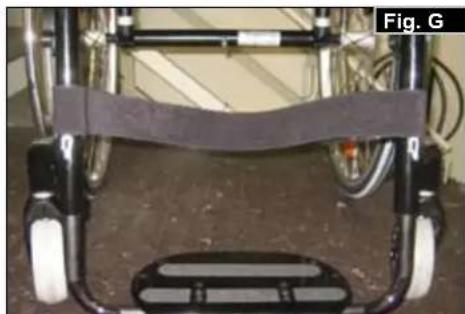

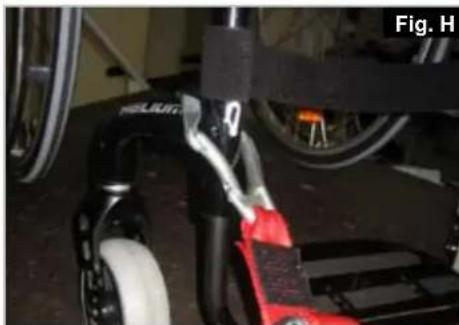

1. Placering for fremre och bakre dekaler for faspunktens placering (Fig.G-H).

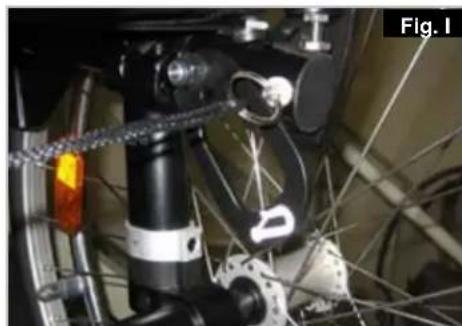

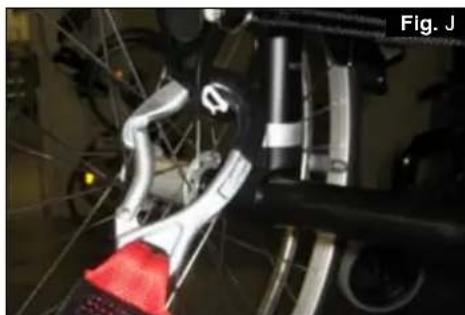

2. Lage for främre, (Fig. I) och bakre, (Fig. J), fästanordningar für rullstolen och dekal für faspunkt.

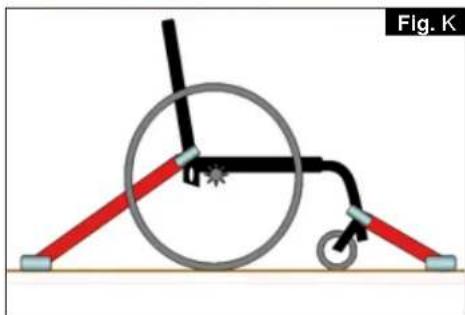

3. Sidovy av fästremmar, (Fig. K).

3.0 Hantering Bromsar

Snabbkopplingsaxlar pa drivhjul Bakhjulen ar utrustade med snabbkopplingsaxlar. Hjulen kan foljaktligen tas pa och av utan anvandning av verktyg. For atta lossett hjul trycker du helt enkelt ner snabbkopplingsknappen pa axeln (1) och drar ut hjulet (Fig. 1).

VIKTIGT:

Montera drivhjul genom att halla snabbkopplingsknappen
pá axeln nedtryckt medan du für in axeln i ramen.
Nár du släpper knappen lases hjulet pá plats. Knappen bör
dà hoppa tillbaks till utgangslåget.

Transport av stolen Det mest kompakta utforandet farr stolen med drivhjulen avtagna Du kan vika ned ryggstodet genom att dra i snoret (1) (se bild 3) som hanger i ryggstodet (Fig.2 och 3).

5.0 Installninger/funktior

Trampror

Trampror Med hjalp av trampror kan ledsagaren skjuta rullstolen over olika hinder.Genom att trampa pa roret kan ledsagaren skjuta stolen over exempelvis en trottoarkant aller ett trappstag.

Satta sig i rullstolen pa egen hand

• Skjut rullstolen mot en vagg aller en stadig möbel;
• Slà till bromsarna;
• Användaren kan själv satta sig papi plats i rullstolen;
  Satt sedan fotterna framfor halremmarna (Fig. 5.1).

Ta sig ur rullstolen pa egen hand Fig.

• Slà till bromsarna;
  Luta dig latt framat, med ena handen pa hjulet ellersidoskyddet, for att overforakroppsvikten til saketsframkant. Skjut sedan ifran sa att du kommer upp i upprattstaende stallning, med bada fotterna stadigt pa golvet och den ena foten bakom den andra (Fig. 5.2)

OBSI Sunrise Medical rekommenderar starkt användning av tramprör par varje modell där en ledsgare i huvudsak kör rullstolen. Skada pa ryggstödsrören kan forekomma om du kontinuierligt använder ryggstödsrören for att tippa stolen vid hindertagning utan att samtidigt anvandaett tramprör som havstang.

VIKTIGT

Bromsformagan kan
forsamras av felaktigt
monterade
eller installda bromsar somt av
allforlagtdacktryck.

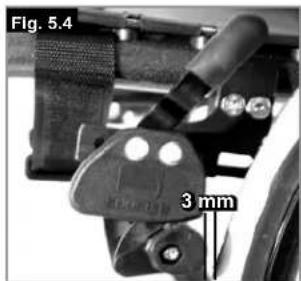

Däckbromsr

Rullstolen ar utrustad med tvabromsr.De verkar direkt pa dacken.Du laser bromsarna genom att skjuta fram bagge bromsspakarna till andlaget.Du losrar bromsarna igen genom att dra tillbaka spakarna till utgangslaget. Fig.5.4

Bromskraften minskar om:

• däcken ar slitna
• dacktrycket ar for lågt
  dacken ar vata
  bromsarna ar feljusterade

Bromsarna ar inte avsedda att anvandas for att bromsa en rullstol i roelse. De far aldrig anvandas for att bromsa en rullstol i roelse. Bromsa alltid med hjalp av drivirgarna. Se till att mellanrummet mellan dack och broms overensstammer med specifikationerna. Behover det justeras lossar du skruven och staller in ratt mellanrum. Dra direfter at skruven (Fig. 5.3 och 5.4).

VIKTIGT:

After varje drivhjulsjustering ske bromsmellanrummet kontrolleras och justeras vid behov.

Bromsspaksforlangare

En langre spak gor att det kravs.
mindre kraft for att sla till
dackbromsarna.
Bromsspaksforlangaren skruvas
fast pa bromsen.Den kan lyfas
upp och vikas framat (Fig. 5.5).

VIKTIGT:

Montering av bromsen for nara
hjulet medfor att det blir tyngre att manovrera. I värsta fall
kan bromsspaksforlangaren dag av.

Om du stödjer dig på bromsspakssforlangaren under forfyltning kan spaken g av! Vattenstänk fran däcken kan medfora att däckbromsen inte fungerar.

VIKTIGT:

En felaktigt monterad broms kraver mer kraft for att slà till bromsen.

I värsta fall kan bromsspaksforlangaren da gá av.

Kompaktbromsar

Kompaktbromsarna sitter under sitsen. De slas till genom att dras bakat i hjulets riktning. For att bromsarnacka ta ordentigt maste de dras atanda till andlaget.

-Link bakre upphängning

WARNING

Bakre uphangning kan paverka rullstolens stabilitet. For att undvika fall, anvand en spotter och/eller tippskydd nar du bocrjar bli bekant med den nya utrustingen.

1. Installling av 4-Link bakre upphängning

a. For att dra at upphängningen, vrid fjadringsjusteringen (A) medsols (titta pa upphängningssystemet underifran rullstolen).

b. For att dra at upphängningen, vrid fjadringsjusteringen (A) motsols (titta pa upphängningssystemet underifrnan rullstolen).

2.Installning av upphängningens länkarmar

Justera inte länkarmar (B). Dessa ar instälda pa fabriken for att sakerstalla och spara prestanda i 4-Link bakre upphängningssystem.

Inställning till noll skränkning

Lossa pa huvudskruvar (A) (3 per sida, savida den inte ar utrustad med tippskydd - dka det vara 4 per sida) som sakrar camberrorklamman. Observera kulan i nival (B), och vrid roret (C) tills kulan ar centrerad. Skrankningen ar nu installd pa noll (Fig. 5.7, 5.8).

Innan du drar at skruvarna (A),se till att camberroret ar centrerat fran vander-till-hoger utgaende fran rullstolens ram och att de flata delarna under den yttre camberrorklamman ar parallella sida till sida.Camberrorets ande bor vara i niva med den allra yttersta delen av camberrorklamman.Fastenas vridmoment A) bor vara 62 in-lbs.7 Nm).

Inställning till noll skränkning - alternative metod

Placera hela rullstolen pa ett plant horizontalt bord erer markyta.Lossa pa hvuvudskruvar (A)3 per sida, savida den inte ar utrustad med tippskydd -da ske det vara 4 per sida)som sakrar camberorrklamman Lokalisera de flata ytorna pa den framre och den bakre delen av camberpluggen (D).Placeraett objekt som anses haett korrekt 90^ horn (sasom en vinkelhake, triangel osv.)ner pa den flata horontala ytan och upp mot den flata sidan av camberpluggen.

Vrid camberret och plugganordningen tills den flata ytan av camberpluggen ar parallel med matverktyget (Fig. 5.7, 5.8, 5.9, 5.10).

Innan du drar at skruvarna (A), se till att camberroret ar centrerat fran vander-till-hoger utgande fran rullstolens ram och att de flata delarna under den yttre camberrorklamman ar parallella sida till sida. Camberrorets ande bor vara i niva med den allra yttersta delen av camberrorklamman. Fasstenas atdragningsmoment bor vara 62 in-lbs. (7 Nm).

OBS-Nar du korrigerar en 4-Link bakre upphängning, g Dor alltid en korrigerag t gangen och skriv ner andringarna.Detta inebär talamod, men ger dig mojlighett forst hur varje forandring paverkar rullstolensgang i forbindelse med bakre upphängning.

OBS-Mindre stödtämpng ger en los kánsla, detta eftersom designen da ger korrekt uphangningsrörelse.

OBS-Avlagsnaldrighylsmuttern(C)somansluter camberklamman till stcamberklamma.

3.Underhäll

Underhällskraven som ar listade nedan bör foljas tillsammans med det generella underhäll av rullstolen som anges i avsnitt XI.

a. Tillfor inte smorjmedel till bussningar aller spolar.
b. Du kan tillföra smörjmedel till länkändar after rengöring med mild tvål och en mjuk borste.
c. Använd en mjuk borste for att rengöra smuts aller skrap fran spolsystemet.
d. Använd aldrig en högtryckstvätt vid rengöring av 4-Link bakre upphängning.

Stä inte på fotplattan! Även med nàgon

sittande i rullstolen finns det en risk att stolen tippar, med skador som foljd.

VIKTIGT

Sta inte pa fotplattan under transport, det finns da risk for att stolen tippar, med skador som foljd.

Genom att lossa skruven (1) kan du justera fotstodet sa att det passar din underbenslangd och direfter ateransluta det. Vinkel pa fotstodet kan justeras for att passa individen genom att lossa skruvarna (2). Sidoskyddet (3) pa fotstodethindrar foten fran att glida av

Fotstödet med högt montage monteras på ramens inre del och medger en högre fotstödsplacering (Fig. 5.13).

Sits

Justera sitthöjden

For att justera den bakre sitthjden
lossar du
insexskruvarna (1) (en pa var sida)
som haller fast infasstingen vid axeln (2). Ta bort distanshallaren
(3) for att justera sitthjden med + / - 1 cm. For att gora storre justeringar minskar du axelns langd after behov.

Dra at de tva insexskruvarna till 7 Nm. (Fig. 5.14).

OBS:

Det kan blinodvandigt att justera lankhjulsvinkel vid installingn av bakre sithojd.

Hangmattesits

Kladseln dras at genom att anecd remmarna under kladseln.

Inställningar/funktioner - Snoll On-extrahjul

Mer information i extra handbok for Snoll on-extrahjul

Lankhjul

Lankhjul, lankhjulsadapter, lankhjulsgaffel

Dá och dá kan rullstolen börja "dra" àt höger erller vänster, ellerr lankhjulen börja fladdra. Här foljer nagra möjiga orsaker:

• felaktig hjulinställning for framat-ller bakatkörning
  Felaktig lankhjulsvinkel
  Fel lufttryck i drivhjul aller lankhjul; hjulen rullar inte latt

Länkhjulen mäste vara korrekt installda für att rullstolen skä körahelt rakt.

Länkhjulen ske alltid ställas in av en auktoriserad äterförsäljare. Länkhjulsfästena maste alltid justeras och däckbromsarna kontrolleras varje gang bakhjulens position har andrats.

Justera lankhjulet

For att sakerstalla att de tvagafflarna ar parallellt installda kan du helt enkelt rakna de synliga kuggarna pa omse sidor. Efter att du stallt in lankhjulsgaffeln halls den sakert pa plats av kuggarnoch kan justeras totalt 16^ i steg om 2^ .Anvand den platta sidan framtilp a lankhjulsgaffeln for att kontrollera att vinkeln mot marken ar rat (Fig. 5.15)

Tack vare sin patenterade design kan lankhjulsgaffeln vandas sa att den kan aterstallas till rät vindel mot marken dà sitsvinkel andras.

Stalla in körstabilitet (i sidled)

Lossa insexskruvarna (1) pa undersidan av gaffeln. Darefter kan du lossa skruven (2).Nu kan du vrida den svarta hylsan (3) at vander erher hoger.

Vänster - stolen drar at vänster
Höger - stolen drar at hoger
Dra sedan at skruvarna (2) ingen.
Ställ in 90^ vindel mellan gaffel och golv.

Dra nu at skruvarna (1) igen. (Fig. 5.16).

Hjulinställning

Justera hjulinställningen

Viktigt: For att erhälla bösta möjliga koregenskaper maste drivhjulen ställas in i sitt optimala lage, vilket betyder en korrekt hjulinställning.

Forsakra dig om det genom att kontrollera sa att de ar parallella inbordes: mat avstandet mellan hjulen i bak- och framkant. Skillnaden mellan de två matten bor inte overstiga 5 mm.

Behöver du justera hjulen sa att de blir parallella, lossar du skruvarna och vrider pa axelhysan. Se till att, after alla typar av justeringar, samtiga skruvar dras at pa ratt satt (se avsnittet om atdragningsmoment).

Sparvidsdjustering pa HELIUM

Nollställning av toe-in/toe-out

OBS: En rullstol som har 0^ cambervinkel har ingen toe-in uller toe-out. Denna inställning behöver endast goras for 3^ och 6^ cambervinkel.

Termerna "toe-in" (positiv skränkning) och "toe-out" (negativ skränkning) beskriver hur vål drivhjulen År upplinjerade i forhallande till marken. Detta År avgörande for stolens körbarhet. Normalt motstand eller rullmotstand erhälls med toe-in installp noll.

Sá har nollställer du toe-in/toe-out: Lossa insexskruvarna (1) (en pá varje sida) som häller ihop vinkelrörsfåstet. Titta pá kulan i horizontalplanet (2), vrid axeln (3) tills kulan befinner sig i mitten. Nu ar toe-in ställt till noll.

Innan du drar at skruvarna (1), kontrollera att camberret ar

centrerat i sidled. Innan du drar at skruvarna (1), kontrollera att camberroret ar centrerat i sidled. Dra at skruvarna till 7 Nm. (Fig. 5.17 - 5.19).

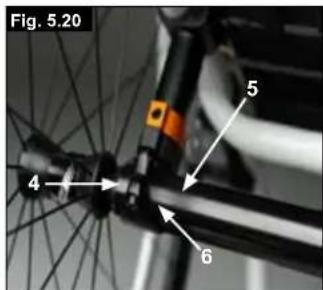

Justera hjulbasens bredd

Definitionen av den bakre hjulbasen aravstandet mellan ovensidan av drivhulen och roren i ryggstodet, och representeras av fabriksiinstallningen (1,25cm) .Vardet ska okas for att skapa storre mellanrum mellan dack och hojdjusterbara armsted (tillval) (Fig. 5.20).

OBS: Vid justering av den bakre hjulbasen ska du justera eth hjul i taget. Om hjulen pa bada sidor lossas samtdigt,kommen installingnarna for toein/toe-out att andersig. Vid justering av den bakre hjulbasen kan camberns delar (4) flytas som ett teleskopror in i uller ut ur camberroret (5) och lasas pa plats i andlaget. Lossa skruven (6) (narmast

camberroret) pa stolens vänstra sida. Flytta snabbkopplingsaxeln inat ell erut for att erhalla onskad hjulbas. Dra at skruvarna till 7 Nm. Repetera forfarandet pa stolens andra sida och justera mellanrummet till sama storlek som pa vänstersidan.

Ryggstöd

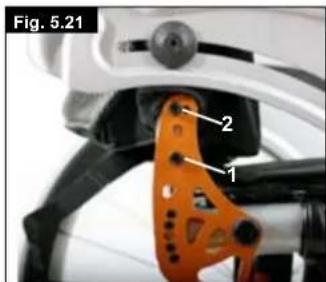

Vinkeljusterbart ryggstod

Ryggstodets vinkel justeras
genom att anderslaget pa
stiftet i ryggstodets faste.
Stiftet (1) maste vara
fullstandigt pa plats i
halmonstret pa bada sidor.
Detta ger en vinkeljustering pa 8,5°

For in de roda plaststiften i de oanvanda halen. For att kunna justera vinkel iindre steg

(3,5^) lossar du insexskruven (2) och skruvar in den i det andra hålet. Använd ratt atdragningsmoment (se tabell) for att dra at skruven (2).

Detta ger 12 graders forandring av ryggstodsvinkeln. Flytta sedan stiftet (1) i motsatt riktning till nasta hal, vilket ger 12^8^ = 3,5 graders forandring. (Fig. 5.21)

For att minska glapp i ryggstodet kan muttern (1) lossas. Basta mogjiga lage kan sedan stallas in genom att anvanda stoppskruven (2). Dra sedan at muttern igen (1). (Fig. 5.22).

VIKTIGT:

Skruvarna maste dras atigen, annars gár vinkeljusteringen forlorad.

Fällbart ryggstöd

Lossa ryggstodet genom att
dra i snoret. Skut det samtidigt
framat for att falla ned det. Du
aterstaller ryggstodet till sitt
ursprungliga lage genom att
dra det sa langt bakat som det
går, tills det lases fast pa
bägge sider.

VIKTIGT:

Se till att du inte klämmer fingrarna när du viker ned ryggstödet.

Stallbar hangmattersrygg

Ryggstodet kan spanningsjusteras med hjalp av flera band.

Ryggstoppningen kan nas fran insidan via en oppning och anvandaren kan sjalv anpassa mangden stopping (Fig. 5.23).

Höjdusterbart ryggstöd

Ryggstodshojden kan varieras i steg om 2,5 cm.

Justeringsområdena ar 25-30 cm, 30-35 cm, 35-40 cm och 40-45 cm. Lossa skruvarna (1 + 2) och ställ in ryggstödet pa onskad Höjd. Därefter drar du at skruvarna igen (se avsnitt om atdragningsmoment). (Fig. 5.24).

Sidoskydd

HOJDJUSTERBARA ARMSTÖD PÄ ARMSTÖDSSTOLPE

1. Yttre armstodstolpe

2. Höjdfrigörng Spak

3. Frigöringsspak

4. Armstödsplatta

5. Overfüringsbygel

6. Sidopanel

7. Hallare

8. Spanning

9.Monteringsfaste for justering 10.Klamskruvar

1. Installation

a. Skjut den yttre armstodstolpen i monteringsfastet som ar monterat pa rullstolens ram.

b. Armstödet kommt automatiskt att lasas fast pa plats.

1. Höjdjustering

a. Vrid hojdfrigoringsspaken (2) till andrastoppet.

b. Skjut armstodsdynan upp aller ned till onskad hojd.

c. Aterfor spaken till last position gentemot armstodstolpen.

d. Skjut armstodsdynan (4) till den ovre delen av armstodstolpen lasts fast pa plats.

1. Avlagsna armstod

a. Dra i spak 3 och lyft hela armen.

1. Byta ut armstod

a. Skjut tillbaka armstodet i monteringsfastet tills armen lases papi plats.

ATDRAGNING AV ARMSTÖD I MONTERINGSFÄSTE

Justera spanningen i armstodets monteringsfaste

For att dra at uller lossa den yttre armstodsstolpens spanning i monteringsfaset:

1. Lossa det fyra justeringsskruvara (D) pa sidorna i monteringsfastet.
2. Dra at monteringsfastet for att uppnä onskad spanning, nar armstodet sitter i monteringsfastet (E).
   3.Dra at de fya skruvarna (D).144 in-lbs, 16,3 Nm)

Justering av position i langdriktningen

1. Lossa pa de tvä klämskruvarna (10)
   tills spanningen ar sö.
2. Skjut monteringsfaste till onskad position.
   3.Dra at

Körhandtag

Körhandtagen ar lasta med stift for
att de inte sca glida ur. Lossa
snabbkopplingsspaken (1) och
justera sedan korhandtagen (2) till
önskad höjd. När du drar i spaken
kan du hörä mekanismen lásas upp.
Nu kan du enkelt flytta korhandtagen
till önskat lage. Med muttern pa
spakens motsatta sida bestämmer

du hur hart korhandagen spänns fast. Med muttern på spakens motsatta sida bestämmer du hur hart korhandagen spänns fast. Vrid korhandaget fran sida till sida fore användning for att sakerstalla att det sitter tillrackligt hart fast. Spann alltid spaken (1) ordentligt after utford höjdjustering. Om spaken inte ar ordentligt aftssatt finns det risk for skador vid fforflyttning nedfor trappor. (Fig. 5.29).

OBS - Om de hojdjusterbara korhandlagen inte ar korrekt monterade kan de borja glappa eller flytta sig ur sitt avsedda

Iage. Se darfort till att skruvarna ar ordentligt atdragna.

Om körhandlagen inte används kan de fällas ned genom ett tryck pa knappen (2). När de áter behövs, fälls de enkelt uppigen och kan lásas pa plats. (Fig. 5.30).

Tippskydd

Sunrise Medical rekommenderar att alla stolar sca vara utrustade med tippskydd. Vid montering av tippskydd, anvand momentet 7 Nm.

1. Passa in tippskydden i hallarna a. Tryck pa den bakre knappen pa tippskyddsadaptern sa att bagge lasstifen dras inat

b.Passaintippskydden(1)i hallarna.

c. Vrid tippskydden nedat tills lassstifen Iases fast i hallaren.

d. Montera det andra tippskyddet pa samma satt.

1. Justera tippskydden

For att erhälla en lämplig markfrigang om ca 2,5 till 5 cm mäste tippskydden höjas eller sänkas.

Tryck pa frigöringsknappen pa tippskyddet sa att bagge

lssstifen

dras inat. Flytta innerroret uppat erer nedat och las fast det i de avsedda halen. Slapp knappen. Montera det andra tippskyddshjulet pa samma satt. De tva hjulen sca sitta pa sama hojd. (Fig. 5.30).

Faral!

Om tippskydden inte ar pamonterade, aller om de monterats felaktigt, finns det risk for att stolen tippar med skador som foljd.

Kryckhällare

Kryckhällare

Detta tillbehör ar avsett für transport av kryckor på rullstolen.
Hällaren harett kardborrespanne darr kryckor allerandra
hjalpmedel kan sattas fast.

VIKTIGT!

Forsk aldrig anvanda aller ens lyfta ur kryckor aller andra foremal ur hallaren da rullstolen ar i roelse.

Midjebälte

Innan du anvander rullstolen
ska du se till att midjebaltet
inte ar utslitet.

Midjebaltet maste kontrrolleras dagligen

sà att det ár korrekt justerat,
inte sitter i klām nágonstans smt
inte uppvisar onormal slitage.
Kontrolera alltid att midjebättet
ár korrekt fastsatt och inställ

fore använding. Ett for lõst atdraget balte kan innebärä att
användaren glider nedat och riskerar att
kvāvas aller skadas allvarigt pa annat satt.

Positioneringsbaltet skaa sitta monterat pa rullstolen sa som visas pa bilderna.Det bestar av tvahalvor.Baltet sitter fast med hjalp av sitsstodetsbefintiga faskruv, som gargenom oglan pa baltet.Baltet Ioper under den bakre delen av sidopanelen.(Fig.5.32)

Justera baltet sa att spannena

befinner sig i mitten av sitsen. (Fig. 5.33)

Justera midjebaltet enligt foljande for att passa anvandarens behov:

Für att minska bälteslangden	Für att öka bälteslangden
←	←

Mata tillbaka bälitet genom hanen pa fästspannet sam glidspannena.

Se till att baltet inte
är snott vid hanen
pà fästspannet.

Du frolanger baltet genom att mata ut mer balte genom glidspannena och genom hanen pa faskspannet.

Da baltet sats fast skau kontrlerra avstandet mellan baltet och anvandaren. Nar baltet ar korrekt justerat skau du natt och jamnt f plaats med ena handflatan. (Fig. 5.34)

Midjebaltet sca fas sa att baltet sitter i 45 graders vinkel over hoferna pa anvandaren. Da baltet ar ratt instaltt sca anvandaren sitta upratt och sa langt bak som mojlgt. Midjebaltet sca sitta sa att anvandaren inte kan glida nedat i sitsen.

(Fig. 5.35)

Tryckpansnetovan- och underifran sa som visas pa bilden och dra forsiktigt isar.

Ar du osaker pa hur du sca anvanda baltet pa ratt satt kan du garna radfraga din terapeut, olsleverantor, vardare aller ledsagare.

Kundrad

Midjebaltet far endast monteras av en auktoriserad Sunrise Medical-handlare erler -aterforsaljare. Baltet bor endast justeras av en yrkesman alternativt en auktoriserad Sunrise Medicalhandlare erler -aterforsaljare.

Midjebaltet maste konntrolleras dagligena sa att det ar korrekt justerat, inte sitter i klam nagonstans samt inte uppvisar onormalt slitage.

Sunrise Medical rekommender er ej transport av person i ett fordon med detta balte som enda sakerhetsatgard. Mer information om transport finns i "transithaftet" fran Sunrise Medical.

Underhäll:

Kontrollera regelbundet om midjebälte erler fästdilar uppvisar nagra tecken på slitage eller skador. Byt ut eventuella slittna delar.

OBS:

Midjebaltet justeras for att passa anvandaren enligt anvisingarna oven. Sunrise Medical rekommender artt baltets langd och passform kontrolleras regelbundet, da anvandaren latt kan komma att andra balteslangden oavsiktligt.

6.0 Däck och montering

Massiva gummidack ar standard.
Har du luftfyllda dack sca du se till att alltid ha ratt lufttryck, dà rullstolens koregenskaper anns kan paverkas negativt. Om dacktrycket ar for lagt okar rullmotstandet och det kravs mer kraft for att driva fram rullstolen. Lagt dacktryck paverkar aven manoverformagan negativt. Om trycket daremot ar for högt kan däcket spricka. Det optimala dacktrycket star angivet utanpá själva däcket.

Däcken monteras ungefär som vanliga cykeldäck. Innan du sätter på en ny innerslang skau kontrollera att fällganten och däckets insida ar fria frän främande foremål. Kontrollera trycket sedan du satt på erlier reparerat ett dack. Det är av största vikt für din säkerhet och stolens körformåga att däcktrycket ar korrekt samt att däcken.AR i gott skick.

7.0 Underhäll och skötsel

• Kontrolera dacktrycket var fjärde vecka. Titta after dackslitage och -skador.
• Kontrolera ungebär var fjärde vecka att bromsarna fungerar normalt och ar lätt att använda.
• Du byter dack som pa en vanlig cykel.
• Alla rullstolens fogar som páverkar sakerheten ar utrustade med självásande muttrar. Du bór var tredje manad se till alla mutturar ordentlich ádgagna (se avsnittet om ádgragnismoment). Sakerhetsmuttrar sca bara anecdas en gäng. De sca ersättas med nya dà de en gang skruvats loss.
• Använd enbart milt hushållsrengöringsmedel att rengöra rullstolen med. Använd enbart tvål och vatten att rengöra sitskädseln med.
• Skulle stolen bil vát bördu torka av den snarast möjigt.
• Du bör applicerera små mängder symaskinsolja på snabbkopplingsaxlarna ungefär var attonde vecka. Vi rekommenderar att du tar rullstolen till din auktorisade äterförsäljare var sjatte manad for översyn; frekvensen ar emellertid beroende av hur ofta och på vilket satt stolen används.

VIKTIGT:

Sand och havsvatten (eller vagsalt pa vintern) kan skada hjullagren. Har stolen fatt sand erer salt pa sig skaden rengoras noggrant.

Följande delar kan avlågsnas och skickas på reparation till tillverkaren/Äterförsäljaren:

• Drivhjul
• Armstöd
  Fotstodshallare
  Tippskydd

Dessa delar finns som reservdilar. Mer information finns i reservdelskatalogen.

Hygienatgärder für begagnade rullstolar:
Ska rullstolen användas som begagnad maste den first Förberadas noga. Alla ytor som användarenkommen i Kontakt med maste behandlas med desinficeringsspray.

Till detta bor du anvanda ett effektiv och snabbverkande alkoholbaser desinficieringsmedel fran DGHM-listan, t.ex. Anifect Liquid (Schulke & Mayr) avsett for medicinprodukter. Var uppmarksam pa tillverkarens instruktioner avseeende det desinficieringsmedel du anvander.

Det ar oftsvart att astadkomma fullgod desinficering pa sommar. Darfor rekommender vi att du gor dig av med sitsoch ryggkladsel, da remmarna i dessa kan vara smittforande.

Om du fatt disponera rullstolen utan kostnad sa tillhör den inte dig. Om du inte langre behöver stolen, ska du folja de returninstruktioner du fatt av organisationen som gav dig stolen.

I följande avsnitt finns en beskrivning av materialen i rullstolen och dess forpackning, med avseende på en eventuell kassering eller atervinning av rullstolen med forpackning.

Följ vid kasseringsforarandet de eventuella lokala lagar och forordningar som gäller där du bor avseende avfallshantering och atervinning. (Dessa lagar reglerar eventuellt även hur stolen ske rengöras eller saneras fore kasseringen.)

Aluminium: Lankhjulsgafflar, hjul, ramens sidoskydd, armstodsram, fotstod, korhandtag

Stål: Förankringspunkter, snabbkopplingsaxel

Plast: Handgrepp, rörpluggar, lankhjul, fotplattor, armdynor samt 12" hjul/dack

Forpackningsmaterial: Plastpasar av mjuk polyeten, kartong Klädsel: Vävd polyester med PVC-Överdrag och expanderat forbranningsmodiferat skum.

Kassering aller atervinning bor ske via en officiell atervinningsstation aller annan auktoriserad aktor. Du kan även lamna tillbaka rullstolen till aterforsaljaren och lataijke skota kasseringen.

9.0 Felsökning

Rullstolen drar at nagot häll

• Kontrollera dacktrycket
• Kontrollera att hjulen snurrar obehindrat (lager, axlar)
• Kontrollera länkhjulsvinkeln
• Kontrollera att bägge länkhjulen har ordentlich markkontakt.

Lankhulen börjar wobbla/fladdra

• Kontrollera lankhjulsvinkeln
• Se till att alla skruvar År Åtdragna, dra Åt vid behov (se avsnittet om Åtdragningsmoment)
• Kontrollera att bägge länkhjulen har ordentlig markkontakt.

Sitsens tvargaende ramr gär inte att trycka fast på plats

• Om stolen ar ny kan det hända att stolens eller ryggstödets klädsel ar välligt styv. Det blir bättre med tiden.

Rullstolen ar svar att falla ihop

Ryggstödtets klädsel ar für hards. Lossa after behov.

Rullstolen gnisslar och skramlar

• Se till att alla skruvar ar atdragna, dra at vid behov (se avsnittet om atdragningsmoment)
• Applicera sparsamt med smörjmedel på de ställen)där rørliga delarkommen ikontakt med varandra

Rullstolen börjar wobbla/fladdra

• Kontrollera länkhjulsvinklarna
• Kontrollerä däcktrycket
• Se till att bagge drivhulen har sama inställning

10.0 Märskylt

Markskylt

Märskylten sitter antingen pa ett av sitsrören aller pa ett tvärgäende ramrör. Uppgifterma pa den finns även pa en etikett i brauksanvisingen. Pa märskylten anges den exakta modellbeteckningen samt andra teknika specifikationer. Om du behöver kontakta oss for att bestalla reservdilar, ell er iett garantiärende, behöver vi foljande uppgifter:

1) Reparationer och byte av delar sca utforas av aterforsäljare ell er serviceombud som godkants av Sunrise Medical.
2) Skulle rullstolen behöva tillsyn, maste du für att garantivill Koren sku uppyllas omedelbart patala detta for anvisat Sunrise Medical-serviceombud samt lamna detailjerad information om problemets natur. Om stolen, da ett problem uppst, befinner sig alltfor langt borta fran det anvisade Sunrise Medical-serviceombudet, kan den servas utan att garantin paverkas menligt, av annan serviceverkstad som anvisats av tillverkaren.
3) Skulle nago aller nagra av rullstolens delar behova repareras aller bytas ut inom 24 manader (5 ar for ram och tvarstag) fran det att den ursprungliga agaren kopte rullstolen, somt under forutsattning attamma person fortfarande har stolen i sin ago, pa grund av fel i tillverkning ell er material, kan defekta delar repareras aller bytas ut atan kostnad om rullstolen lamnas till auktoriserat serviceombud.

Obs! Denna garanti kan ej overlatas.

4) Garantin tacker aven alla reparerade aller utbytta delar under aterstoden av rullstolens garantiperiod.
5) Pá reservdelar som monterats after att den ursprungliga garantiperioden páborjats lámnar vi en garanti om ytterligare 24 manader.
6) Förbrunningsartiklar omfattas normalt inte av garantin, forutom i de fall där onormal slitage på delarna är att direkt resultat av ett tillverkningsfel. Exempel på sādana delar är batterier, klädsel, däck, innerslangar och liknande delar.
7) Garantivillkoren oven gäller alla delar på produit som inköpts till ordinäre försälningspris.
8) Normalt ansvarar vi inte for reparationer ullbyte av en rullstol i foljande fall:
a) Produkten/delen har inte unterhällits eller servats enligt tillverkarens rekommendationer i användar- och/ aller servicehandboken. Tillbehör som inte kan anses vara originaldar har används.
b) Rullstolen eller del darav har skadats på grund av slarv, olycka eller olampligt användningsssatt.
c) Modifyingar av rullstolen eller dess delar har ej utfords enligt tillverkarens anvisninger, eller sa har reparacioner utfords innan serviceombudet konsulterats.

12.0 Tekniska specifikationer

Totalbredd:

Med 25" standardhjul, inklusive drivirgar med 6^ camber: SB + 30 cm

Totallängd: 91 cm med SD 48

Totalhöjd: 112 cm med RH 45

Viktikg: fran 6,4 kg

Maxlast:

Helium 125 kg

Sithöjer:

Valet av ramar, gafflar och lankhjul och även drivhjulsstorleken (24", 25") avgör vilka sitthöjder som kan erhállas.

Norm min	max. Norm min	max.
	Totalängd med fotstöd	770 mm 1050	mm Sitsvinkel	0° 15°
	Totalbred 620 mm	760 mm Effektiv sittdjup	340 mm	480 mm
	Längd ihopfälld	Ej tillämpligt	Ej tillämpligt		Effektiv sittbredd	320 mm	460 mm
	Bredd ihopfälld	Ej tillämpligt	Ej tillämpligt		Sitsens höjd vid framkanten	430 mm 550 mm
	Höjd ihopfälld	Ej tillämpligt	Ej tillämpligt		Ryggstödsvinkel	59°	105°
	Totalvikt	6,4 kg	13,0 kg		Ryggstödshöjd	250 mm	450 mm
	Vikt på tyngstaenskilda component	-	2,1 kg med 24" drivhjul		Avständ frän fotstödet till sitsen	220 mm 520 mm
	Statisk stabilitet i nedförslut	10°	10°		Vinkel mellan ben och sits	92°	100°
	Statisk stabilitet - i uppförslut (med tippskydd)	10°	10°		Avständ frän fotstödet till sitsen	Ej tillämpligt	Ej tillämpligt
	Statisk stabilitet - sidled	10°	10°		Armstödens främre position	Ej tillämpligt	Ej tillämpligt
	Dynamisk stabilitet - i uppförslut, erforderlig effekt	Ej tillämpligt	Ej tillämpligt		Drivring, diameter	540 mm	567 mm
	Komma über hinder	Ej tillämpligt	Ej tillämpligt		Horisontellt axelläge	+ 56 mm	+ 11 mm

Rullstolen uppfyller foljande standarder:

a) Krav och tester for statisk belastning, krockmotstand och utmattningshallfasthet (ISO 7176-8)
b) Driv- och styrsytem for eldrivna rullstolar, krav och tester (ISO 7176-14)
c) Miljötest i enlighemed ISO 7176-9
d) Brannbarhetsmotstand for kladsel enlighet med ISO 7176-16 (EN 1021-1/2)

Ja

ej tillampligt

ej tillampligt

Ja·

Tekniska specifikationer

Länkhjul Gaffel Rantyp Främre sitthöjd			cm	Bakre sitthöjd, cm
3"	98 mm x 32 mm	Låg	43 43 - 30
			44 44 - 31
			45 45 - 32
		Hög	47 47 - 34
			48 48 - 35
			49 49 - 36
	111 mm x 32 mm	Låg	44 44 - 31
			45 45 - 32
			46 46 - 33
		Hög	48 48 - 35
			49 49 - 36
			50 50 - 37
4"	98 mm x 32 mm	Låg	44 44 - 31
			45 45 - 32
			46 46 - 33
		Hög	48 48 - 35
			49 49 - 36
			50 50 -37
	111 mm x 32 mm	Låg	45 45 - 32
			46 46 - 33
			47 47 - 34
		Hög	49 49 - 36
			50 50 - 37
			51 51 - 38
	111 mm x 45 mm	Låg	45 45 - 32
			46 46 - 33
			47 47 - 34
		Hög	49 49 - 36
			50 50 - 37
			51 51 - 38

Tekniska specifikationer

Länkjul Gaffel Rantyp Främre sitthöjd			cm	Bakre sitthöjd, cm
5"	98 mm x 32 mm	Låg	46 46 - 33
			47 47 - 34
		Hög	50 50 - 37
			51 51 - 38
	111 mm x 32 mm	Låg	46 46 - 33
			47 47 - 34
			48 48 - 35
		Hög	50 50 - 37
			51 51 - 38
			52 52 - 39
	111 mm x 45 mm	Låg	47 47 - 34
			48 48 - 35
		Hög 51 51 -	38
			52 52 - 39
	123 mm x 45 mm	Låg	47 47 - 34
			48 48 - 35
			49 49 - 36
			50 50 - 37
		Hög	51 51 - 38
			52 52 - 39
			53 53 - 40
			54 54 - 41
6" 123 mm	x 45 mm	Låg	50 50 - 37
			51 51 - 38
		Hög	54 54 - 41
			55 55 - 42

13.0 Vridmoment

SVENSKA

Vridmoment

Om inget anges ar atdragningsmomentet for M6-skruvar 7 Nm.

Spis tresci

1.0 OGOLNE ZALECENIA BEZPIECZENSTWA I
OGRANICZENIA JAZDY 150-151
2.0 TRANSPORT 152-153
3.0 POSLUGIWANIE SIE WOZKIEM 154
4.0 TRANSPORT WOZKA. 154
5.0 MOZLIWOSCI DODATKOWE 154
DZWIGNIA PRZECHYLU DO POKONYWANIA PRZESZKOD.
154
HAMULCE 154
WAHACZOWE ZAWIESZENIE TYLNE 155
PODNOZKI. 155
SIEDZISKO 155
KOLKO SAMONASTAWNE 156
REGULACJA USTAWIENIA KOL 156
OPARCIE 156-157
OSLONA BOCZNA. 157
RACZKI PROWADZACE 157
KOLKA ZABEZPIECZAJACE 157
UCHWYT NA KULE 157
BIODROWY PAS BEZPIECZENSTWA 158
6.0 OPONY I ICH MONTAZ 159
7.0 KONSERWACJA I UTRZYMANIE. 159
8.0 USUWANIE USTEREK 159
9.0 USUWANIE I RECYKLING MATERIAL 159
10.0 TABLICZKA ZNAMIONOWA. 160
11.0 GWARANCJA 160
12.0 DANE TECHNICZNE 164-163
13.0 MOMENTY DOKRECAJACE 164

Definiciej

Celkova vyska: 112 cm s vyskou operadla 45

421 31 Västra Frölunda

Sweden

Tel: [phone]

Fax: [phone]

www.sunrisemedical.com

Sunrise Medical B.V

Groningenhaven 18-20

3433 PE Nieuwegein

Nederlandds

Tel.: [phone]

Fax: [phone]

www.sunrisemedical.com

G2 A/S

Graham Bells Vej 21-23 A

8200 Arhus N

Denmark
