BRUKSANVISNING Slider SL20 TS20110 SIEMENS

2. Sett apparatet ditt på kanten av utslagsvasken

• Trykk på utløseren én gang til, og strykejernet slutter å slippe ut damp umiddelbart. Dersom ikke noe av dette som er nevnt ovenforskulle løse problemet, ta kontakt med et autorisertteknisk servicesenter. DukanlasteneddennebruksanvisningenfraSiemenssinelokalenettsider.59 S I E M E N SSVENSKA TackförattduvaltångstationensliderSL20 frånSiemens,detnyasystemetför ångstrykning. Läsanvändarinstruktionernanoggrant.Var godläsnogaigenomdennabruksanvisning ochsparadenförframtidarådfrågning. Inledning De innehåller viktig information om det här systemets unika egenskaper, och några tips på hur du kan göra det enklare att stryka. Vi hoppas att strykningen kommer att bli till en njutning med hjälp av den här ångstationen. Viktigt Låt den första sidan av broschyren vara öppen. Det kommer att hjälpa dig förstå hur apparaten fungerar. Den här apparaten uppfyller internationell säkerhetsstandard. Apparaten är gjord endast för användning i hushållet, varför industriellt bruk utesluts. Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning. Allmännasäkerhetsinstruktioner

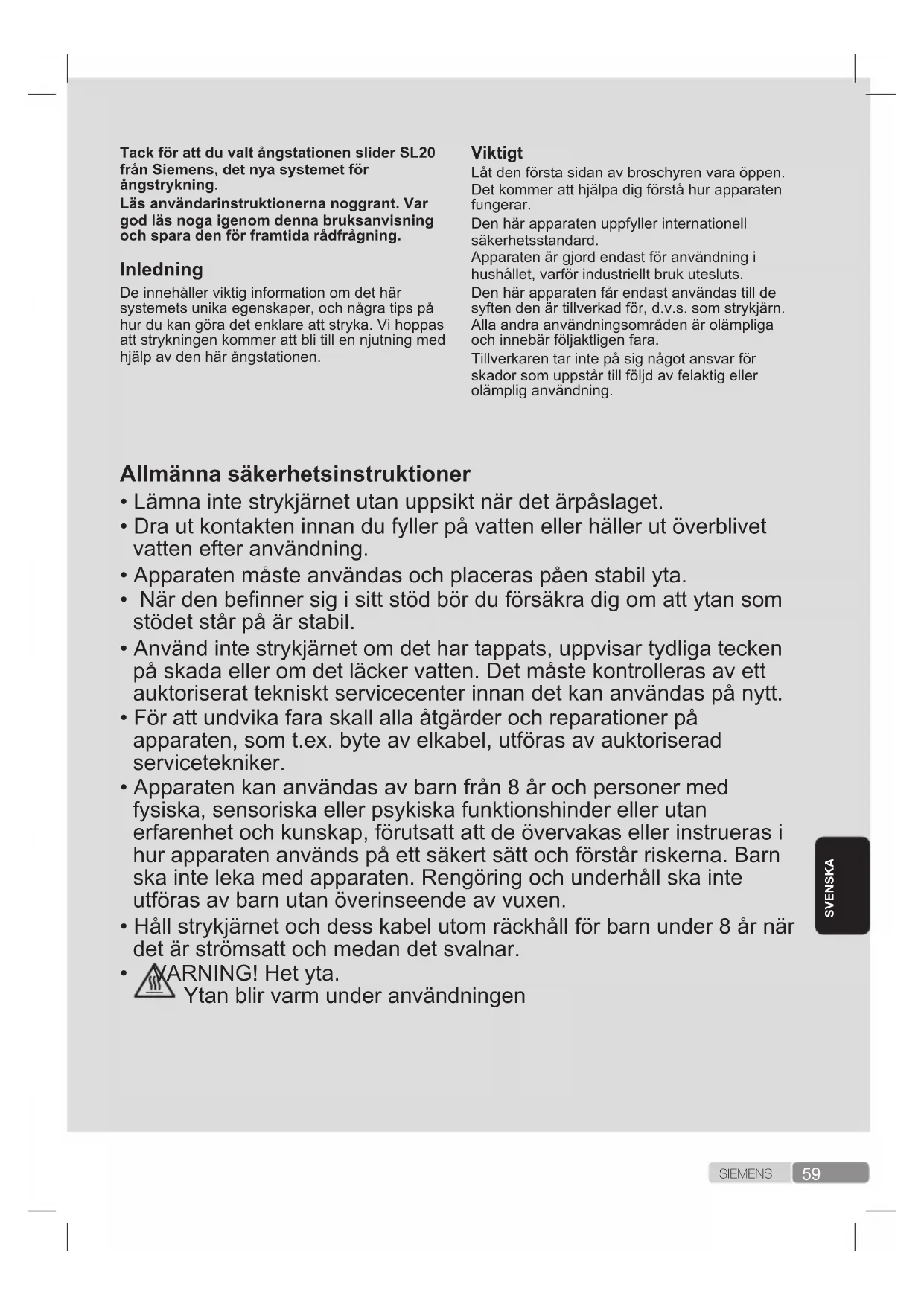

• Lämna inte strykjärnet utan uppsikt när det ärpåslaget.

• Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning.

• Apparaten måste användas och placeras påen stabil yta.

• När den benner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil.

• Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt.

• För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av auktoriserad servicetekniker.

• Apparaten kan användas av barn från 8 år och personer med fysiska, sensoriska eller psykiska funktionshinder eller utan erfarenhet och kunskap, förutsatt att de övervakas eller instrueras i hur apparaten används på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan överinseende av vuxen.

• Håll strykjärnet och dess kabel utom räckhåll för barn under 8 år när det är strömsatt och medan det svalnar.

• VARNING! Het yta. Ytan blir varm under användningen60 S I E M E N S SVENSKA Beskrivning

3. Ångslangsförvaringens fastsättning

5. Förvaringsfack till strömledningen

6. Sladd och förvaringsbygel

9. Indikatorlampa för ”Ånga redo” /

” Automatisk avstängning” *

10. Kontrollampa ”till / från” *

11. Varierande ångkontroll *

12. Indikatorlampa “Tom vattentank” /

14. Inbyggd ånggenerator

15. Temperaturreglage

16. Strykjärnets knapp för ångutsläpp

17. Strykjärnets knapp för ångutsläpp

18. Indikatorlampa för strykning

1. Ta bort etiketter och skyddshölje från sulan.

2. Placera apparaten vågrätt på en stabil, fast yta.

Du kan ta bort stödet från strykjärnet och placera det på en annan fast och stabil vågrät yta.

3. Fyll vattentanken och se till att inte överstiga

4. Rulla ut sladden helt och sätt i kontakten i ett

5. Ställ kokarens ”0/I”-knapp och huvudström-

brytare (13) på läget ”I”.

6. Indikatorn “Ånga redo” (9) lyser efter några

minuter och visar att produkten är redo att användas. Ånggeneratorn tar endast längre tid att uppnå “Ånga redo” under den första uppvärmningen eller efter att avkalkning utförts (Calc’n clean). När vattnet redan nns i ånggeneratorn under vanlig användning kommer uppvärmningen till arbetstemperatur att gå snabbare.

7. Den här apparaten har en inbyggd sensor för

vattennivån. Indikatorn för ”tom vattentank” (12*) tänds när vattentanken är tom. eller(enligtmodell):

• Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten.

• Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 16 A stickkontakt.

• Om säkringen går i strykjärnet, går det inte längre att använda apparaten. För att kunna användas igen måste apparaten tas till ett auktoriserat tekniskt servicecenter.

• För att undvika att fenomen som att transient spänning sjunker eller att belysningen uktuerar vid dåliga strömförsörjningsförhållanden, rekommenderarvi att du ansluter strykjärnet till ett strömförsörjningssystem med en maximal impedans på 0.27Ω. Vid behov, kan användaren fråga det allmänna strömförsörjningsbolaget omsystemimpedansen vid gränssnittsstället.

• Apparaten får aldrig placeras under kranen för att fyllas med vatten.

• Drag ur kontakten när apparaten inte används eller om du misstänker fel.

• Man får inte dra ut stickkontakten från eluttaget genom att dra i sladden.

• Sänk aldrig ner strykjärnet eller ångtanken ivatten eller någon annan vätska.

• Ställ inte apparaten där den påverkas avväderförhållanden (regn, sol, frost etc.). Viktigt:

• Den här apparaten uppnår höga temperature och producerar ånga under användningen, vilket kan orsaka brännskador vid oaktsamt användande.

• Ångslangen, basstationen, metallplattan under den avtagbara avställningsytan (2) och särskilt strykjärnet kan bli mycket heta under användning. Detta är normalt.

• Rikta aldrig ångan mot människor eller djur.

• Låt inte sladden vidröra strykjärnet när det är varmt.61 S I E M E N SSVENSKA

3. Indikatorlampan (18) kommer att förbli tänd

medan strykjärnet värms upp, och släcks så fort strykjärnet har uppnått vald temperatur. Tips:

• Sortera dina kläder utifrån tvättlapparna. Börja alltid med kläder som behöver strykas på de lägsta temperaturerna.

• Om du inte är säker på vilket material ett plagg är gjort av bör du börja med att stryka på en låg temperatur, på en liten del av plagget som oftast inte syns när du bär det.

1. Ställ temperaturväljaren (15) i önskat läge.

2. Ställ in den ångmängd som passar dina behov

genom att använda den varierande ångkontrollen (11*) (enligt modell). För normal användning väljer du ett av följande rekommenderade lägen: Temperatur Ångläge

3. Tryck på ångknappen för att frigöra ånga.

Varning: Om du stryker med en låg temperaturinställning “•”

• Om apparaten har en varierande ångkontroll (11*), ska du ställa in den varierande ångkontrollen på det lägsta läget .

• Om apparaten inte har en varierande ångkontroll, trycker du på ångknappen bara i några sekunder åt gången för att stryka vid en låg temperatur. I båda fallen, ska du ställa in temperaturväljaren (15) i ett högre läge om vatten skulle droppa ut från undersidan (kontrollera att plagget kan strykas med inställt läge). Tips:För bättre resultat, stryk de sista dragen utan ånga så att plagget torkar. Funktionen ”Pulsesteam” (Enligtmodell) Den här apparaten har en specialfunktion för svåra veck. När ångutsläppsknappen aktiveras avger ånggeneratorn tre kraftfulla ångpuffar så att ångan når ännu djupare ner i textilierna.

1. Ställ temperaturväljaren (15) på “•••”.

Om lampan för ”ånga redo” (9) tänds och ånga inte kommer ut när du trycker på ångutsläppsknappen (16-17*) bör du fylla på vattentanken. Viktigt:

• Kranvatten kan användas. För att bibehålla ångfunktionen i gott skick rekommenderas att blanda lika delar kranvatten och destillerat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten. Du kan kontrollera vattnets hårdhet hos ditt lokala vattenledningsverk.

• Vattentanken kan fyllas när som helst medan du använder apparaten.

• För att undvika skada och/eller förorening av vattentankenoch vattenkokaren, häll inte parfym, vinäger, stärkelse, avkalkningsmedel, tillsatsämnen eller några andra kemiska produkter i vattentanken. Orsakasskadorp.g.a.användningav ovannämndaprodukterogiltigförklaras garantin.

• Använd inte kondensvatten från torktumlare, luftkonditioneringssystem eller liknande. Denna apparat har konstruerats för användning med vanligt kranvatten.

• Strykjärnet är inte utformat för att stå upprätt. Placera det alltid horisontellt på strykjärnsplattan (2).

• Stödet kan placeras i det specialdesignade området på produkten, eller på någon annan lämplig plats i närheten av strykningsområdet. Låtaldrigstrykjärnetvilapåstrykplattan utanstöd.

• Under den första användningen kan strykjärnet ge ifrån sig vissa ångor och lukter, tillsammans med vita partiklar på sulan. Detta är normalt och upphör efter några minuter.

• Medan knappen för ångutsläpp är intryckt kan vattentanken ge ifrån sig ett pumpljud. Detta är normalt och anger att vatten pumpas in i ångtanken. Temperaturinställning

1. Kontrollera tvättlappen på kläderna för att

bestämma rätt temperatur för strykning.

2. Ställ temperaturväljaren (15) i önskat läge:

Bomull – Linne62 S I E M E N S SVENSKA Knapp Energibesparing“eco” (Enligtmodell) Om du trycker på knappen ”Energispar” (8*) minskas apparatens energiförbrukning tack vare automatisk reduktion av el- och vattenförbrukning. Ett gott strykningsresultat kan uppnås för de esta plagg. Använd bara det normala energiläget för tjocka och mycklet skrynkliga textilier. OBS:Omduarbetarmedfunktionen ”Energisparande”kandenvarierbara ångregleringenochtemperaturregleringen fortfarandeanvändasenligt rekommendationerna. Självavstängning (Enligtmodell) Om man inte trycker in ångutsläppsknappen (16-17*) på handtaget under en viss tid (8 minuter) stänger ångstationen av sig själv. Indikatorlampan “Automatisk avstängning” (9) blinkar när den automatiska avstängningen har aktiverats. Tryck på ångutsläppsknappen igen för att slå på ångstationen.

Sulskydditextil (Enligtmodell) Det här skyddet används för att stryka ömtåliga plagg på maxtemperatur utan att skada dem. Användningen av sulskyddet i textil innebär också att ingen trasa behöver användas för att undvika att mörka tyger blir glansiga vid strykning. Du rekommenderas att först stryka en liten del på insidan av plagget för att se hur resultatet blir. För att sätta dit skyddet på strykjärnet placerar du strykjärnets spets i skyddets kant och drar det elastiska bandet längs strykjärnets undersida till det sitter bra. För att ta bort sulskyddet i textil drar du i det elastiska bandet och separerar det på så sätt från strykjärnet. Sulskyddet i textil nns att köpa som en tjänst efter försäljningen av strykjärnet samt i specialbutiker. Reservdelsnummer (kundservice) Namn på reservdel (fackhandel) 571510 TZ20450

2. Tryck snabbt på ångutsläppsknappen (16)

längst ner på handtaget två gånger (dubbelklicka). eller(enligtmodell) Tryck kort på ångutsläppsknappen (17*) högst upp på handtaget. ANM.: – Man kan stoppa ångpuffarna genom att trycka in ångknappen snabbt igen. – En del vattendroppar kan framträda första gången du använder funktionen ”Pulse steam”. Vattendropparna kommer att försvinna efter att du har använt funktionen en liten tid. Funktionen ”Intelligentsteam” (Enligtmodell) Det här systemet har ett intelligent system för styrning av ångan. Vilket ger, efter det att strykjärnets knapp för ångutsläpp (16), en liten mängd extra ånga. Den extra ångan kan alltid stoppas genom att trycka på strykjärnets knapp för ångutsläpp igen. Strykningutanånga Stryk utan att trycka på knappen för ångutsläpp.

Lodrätånga Riktaaldrigångstrålenmotplaggsomnågon harpåsig. Riktaaldrigånganmotmänniskorellerdjur.

1. Ställ in temperaturkontrollen på läget “•••” eller

2. Du kan stryka gardiner och hängande kläder

(jackor, kostymer, kappor etc.) genom att placera strykjärnet lodrätt och trycka på knappen för ångutsläpp.63 S I E M E N S SVENSKA a) Se till att strykjärnet har svalnat. b) Placera strykjärnets temperaturväljare (15) i “min”-läget. c) Fyll tanken med kranvatten. d) Anslut elkabeln och placera huvudströmbrytaren (13) i läget “I”. e) Vänta tills indikatorlampan “Ånga redo” (9) tänds. f) Om ångstationen har en ångregulator (11*), placera den i högsta läget. g) Håll strykjärnet över vasken eller en behållare så att vattnet samlas upp. h) Tryck på ångutsläppsknappen (16) och skaka strykjärnet försiktigt. Kokande vatten och ånga kommer ut, tillsammans med kalk eller avlagringar som kan ha funnits där. Detta kan ta upp till fem minuter.

i) Placera strykjärnets temperaturväljare (15) i

“max”-läget, utan att trycka på ångutsläppsknappen (16). Vattnet i ångkammaren börjar förångas. Vänta tills allt vatten inuti kammaren har förångats. j) Rengör stryksulan genom att genast gnugga bort eventuellt överskott genom att föra det heta strykjärnet över en torr bomullstrasa. Rengöring& underhåll Draalltidutstrykjärnetskontaktur vägguttagetinnanduutförnågrarengörings- ellerunderhållsåtgärder.

1. Dra ut kontakten och låt apparaten svalna

innan du rengör den.

2. Torka av strykjärnets hölje, handtag och

metallytor med en fuktig trasa.

3. Rengör sulan med en fuktig trasa om den är

smutsig eller täckt av beläggning.

4. Använd aldrig slipmedel eller lösningsmedel.

1. Låt alltid strykjärnet svalna innan du lägger

2. Ställ in strömmen och ångkokaren på läget ”0”

och dra ur kontakten.

3. Töm vattentanken.

4. Placera strykjärnet i stödet med sulan nedåt.

5. Förvara elkabeln i förvaringsutrymmet (5) och

ångslangen i förvaringsfästet (3). Linda inte kablarna för hårt.

6. Använd bärhandtagen (4) på sidorna när du

ska ytta på produkten.

“Calc‘nclean” Attrengörakokaren För att förlänga livslängden på din ånggenerator och undvika kalkavlagringar är det extremt viktigt att skölja ut ångstationens behållare efter era timmars användning (efter ca. 50 timmar). Om det är hårt vatten där du bor, öka frekvensen. Använd inte avkalkningsmedel för att skölja ur ångstationens behållare. Skador kan uppstå.

1. Kontrollera att apparaten är kall och att

kontakten varit ur i mer än 2 timmar, samt att den vattenbehållaren (1) är tom.

2. Lägg apparaten vid sidan av diskhon.

3. Ta bort plastlocket från apparatens botten

genom att vrida det till läget .

4. Skruva loss kokarens tömningsplugg med hjälp

5. Håll ånggeneratorn upp och ner och fyll

kokaren (på basenheten) med 1/4 liter vatten med hjälp av en tillbringare.

6. Skaka basenheten under några sekunder och

töm den sedan helt över diskhon eller en hink. För bästa resultat rekommenderar vi att du upprepar den här proceduren en gång till. Viktigt: försäkra dig om att inget vatten är kvar i kokaren innan du stänger den igen.

7. Sätt dit kokarens avtappningsplugg igen och

skruva åt den med hjälp av ett mynt.

8. Sätt tilllbaka och stäng plastlocket genom att

vrida det till läget . Automatiskrengöringsvarning (enligtmodell) Indikatorlampan (12*) blinkar för att indikera att kokaren måste sköljas. För att göra detta, ska du följa proceduren som beskrivs i avsnittet ovan. Återställ“Calc‘nclean”-lampanochtimern genomattslåavstationentvågångeroch väntaminst30sekundervarjegånginnandu slårpådenigen. (på→30sav→på→30sav→på)

Spolningavstrykjärnets ångkammare Varning!Riskförbrännskador! Med den här metoden avlägsnar du kalkpartiklar från ångkammaren. Den här rengöringsproceduren kan utföras sporadiskt (ungefär en gång per år) när det börjar komma ut kalkavlagringar ur stryksulan efter en längre periods användning med väldigt hårt vatten.64 S I E M E N S SVENSKA Eventuelltgammalt strykjärn Våra produkter är miljövänligt förpackade i material som till största delen kan återvinnas. Hör med din kommun eller det lokala renhållningsverket var du kan lämna använt förpackningsmaterial och gamla hushållsprodukter. Dennaapparatärmärktienlighet medEU-direktivet2012/19/EUom avfallsomutgörsavellerinnehåller elektriskaellerelektroniska produkter. Föreskrifternautgörettramverkför insamlingochåtervinningav användaapparaterochdetillämpas inomEU. Tipsförattspara energi Det går åt mest energi när man använder ångfunktionen. Följ råden nedan för att minimera energiförbrukningen:

• Börja med att stryka de tyger som kräver lägst stryktemperatur. Kontrollera rekommenderad stryktemperatur på lappen med skötselråd på respektive plagg.

• Anpassa inställningen för ånga efter vald stryktemperatur enligt anvisningarna i denna handbok.

• Använd endast ångfunktionen vid behov. Använd om möjligt sprejfunktionen i stället.

• Prova att stryka plaggen när de är fuktiga och dra ner inställningen för ånga. Då bildas ånga från tyget, snarare än från strykjärnet. Om du torktumlar plaggen före strykning, använd programmet för “stryktorrt”.

• Om plaggen är tillräckligt fuktiga kan du stänga av ångfunktionen helt.

• Låt strykjärnet så upprätt vid paus. Om det ligger ner när ångfunktionen är aktiv bildas överskottsånga. Felsökning Problem Möjligaorsaker Lösning Ånggeneratorn sätter inte igång.

• Det är problem med anslutningen.

• Ångtanken är inte på.

• Kontrollera sladden, kontakten och uttaget.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (13) på läget “I”. Strykjärnet värms inte upp.

• “0/I”-knappen benner sig i läget “0”.

• Temperaturkontrollen är inställd på “min”.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (13) på läget “I”.

• Ställ in temperaturkontrollen (15) på önskat läge. Strykjärnet börjar ryka när det är på.

• Under första användningen: Vissa komponenter har blivit lätt infettade på fabriken och kan ge ifrån sig lite rök när de hettas upp för första gången.

• Under senare användning: sulan kan vara smutsig.

• Det är helt normalt och kommer att upphöra efter en kort stund.

• Rengör sulan i enlighet med instruktionerna i den här manualen. Vatten rinner igenom hålen på sulan.

• Ångfunktionen används innan den har nått rätt temperatur.

• Vattnet kondenseras inuti rören eftersom ångan används för första gången eller inte har använts på länge.

• Ånggeneratorn innehåller för mycket kalk.

• Minska ångödet när du stryker på låga temperaturer (Vridbar ångkontroll (11*).

• Rikta ångan bort från strykområdet och tryck på knappen för ångutsläpp tills det kommer ut ånga.

• Rengör vattenkokaren på det sätt som beskrivs i avsnittet ”Calc‘n clean” (E).65 S I E M E N S SVENSKA DukanladdanerdennahandbokfrånSiemenslokalahemsidor. Problem Möjligaorsaker Lösning Det kommer ut smuts genom sulan eller sulan är smutsig.

• Det har skapats beläggningar eller mineraler i ångtanken.

• Kemiska produkter eller tillsatsämnen har använts.

• Använd kranvatten blandat med 50% destillerat eller avmineraliserat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten.

• Rengör sulan med en fuktig trasa.

• Tillsätt aldrig några produkter till kokvattnet. Strykjärnet producerar ingen ånga.

• Kokaren är inte på eller vattentanken är tom.

• Ångregleraren är inställd på min-läget.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (13) på läget “I” och/ eller fyll vattentanken.

• Öka ångödet genom att vrida upp ångkontrollen (11*). Det strukna tyget mörknar och/eller fastnar på sulan.

• Den valda temperaturen är för hög och har skadat tyget.

• Välj en lämplig temperatur för materialet och rengör sulan med en fuktig trasa. Sulan blir brun. • Det är en vanlig följd av användningen.

• Rengör regelbundet sulan med en fuktig trasa. Apparaten ger ifrån sig ett pumpljud.

• Vatten pumpas in i ångtanken.

• Om ljudet inte upphör bör du sluta att använda ånggeneratorn och kontakta ett auktoriserat tekniskt servicecenter. Förlust av ångtrycket under strykningen

• Ångknappen hålls intryckt under för lång tid

• Tryck på ångknappen med jämna mellanrum. Detta ger ett bättre strykresultat eftersom tyger torkar på ett bättre sätt och håller sig mjukare Vattenbehållaren läcker

• Avtappningspluggen under enheten sitter löst.

• Dra åt avtappningspluggen med ett mynt eller liknande Vattenäckar syns på plagget under strykning.

• Kan orsakas av ånga som kondenserats på strykbrädan.

• Torka av strykbrädans tygöverdrag och stryk äckarna utan ånga för att torka dem. Vattenäckar syns på plagget under användning av funktionen “Pulse steam”.

• Vattenäckar orsakas av ångkondensering i slangen vid nedkylning efter användning.

• Vattendroppar upphör att komma ut ur stryksulan efter att funktionen “Pulse steam” har använts en liten tid. Slangen blir varm under användning.

• Detta är normalt och orsakas av ångan som passerar genom slangen under ångstrykning.

• Placera slangen på den andra sidan så att du inte kan komma åt den under strykning. Strykjärnet slutar inte att ånga efter att du placerat det på plattan.

• Funktionen “Pulse steam” är aktiverad genom dubbelklick.
