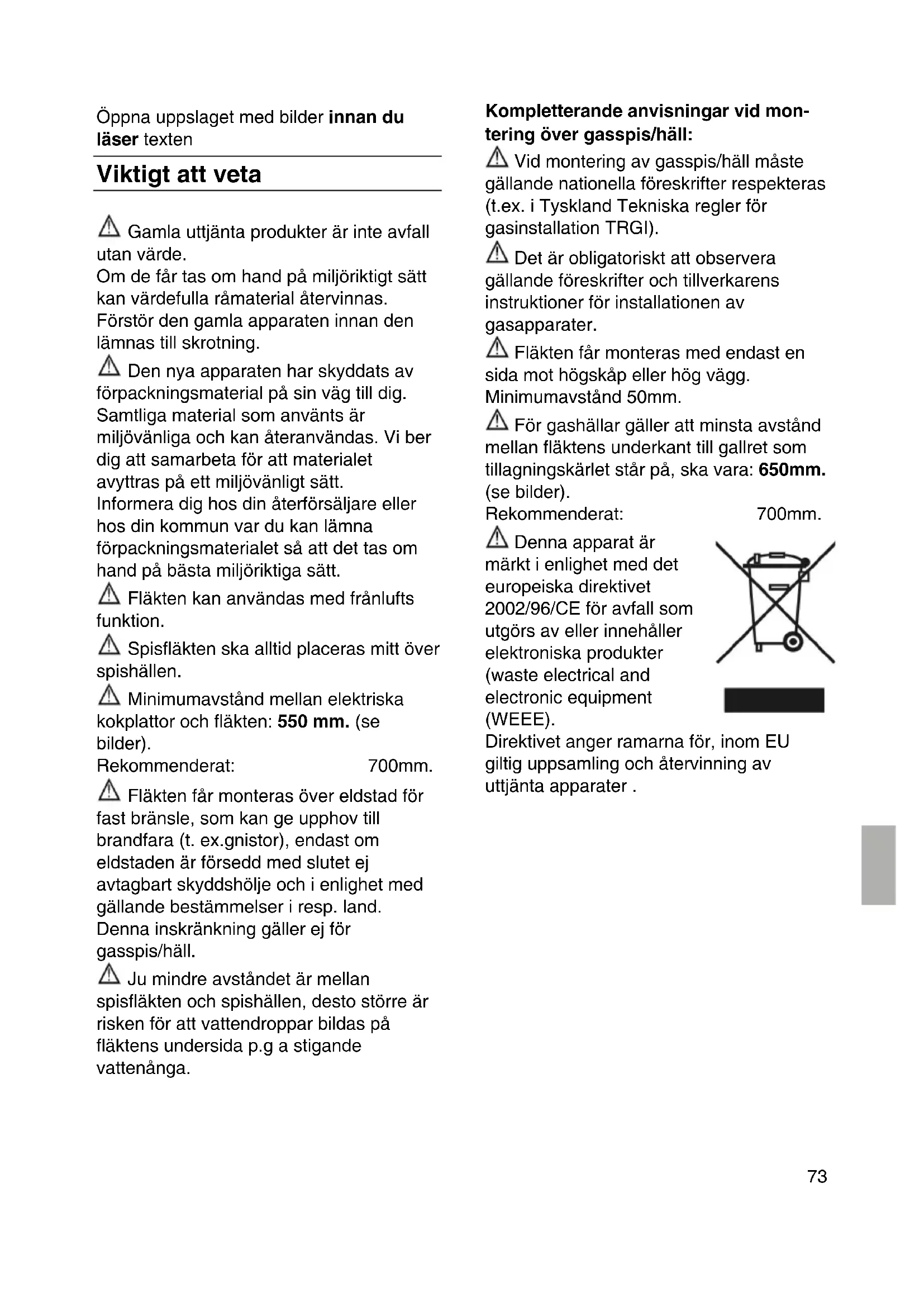

Öppna uppslaget med bilder innan du läser texten Viktigt att veta Gamla uttjänta produkter är inte avfall utan värde. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Förstör den gamla apparaten innan den lämnas till skrotning. Den nya apparaten har skyddats av förpackningsmaterial på sin väg till dig. Samtliga material som använts är miljövänliga och kan återanvändas. Vi ber dig att samarbeta för att materialet avyttras på ett miljövänligt sätt. Informera dig hos din återförsäljare eller hos din kommun var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt. Fläkten kan användas med frånlufts funktion. Spisfläkten ska alltid placeras mitt över spishällen. Minimumavstånd mellan elektriska kokplattor och fläkten: 550 mm. (se bilder). Rekommenderat: 700mm. Fläkten får monteras över eldstad för fast bränsle, som kan ge upphov till brandfara (t. ex.gnistor), endast om eldstaden är försedd med slutet ej avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/häll. Ju mindre avståndet är mellan spisfläkten och spishällen, desto större är risken för att vattendroppar bildas på fläktens undersida p.g a stigande vattenånga. Kompletterande anvisningar vid mon- tering över gasspis/häll: Vid montering av gasspis/häll måste gällande nationella föreskrifter respekteras (t.ex. i Tyskland Tekniska regler för gasinstallation TRGI). Det är obligatoriskt att observera gällande föreskrifter och tillverkarens instruktioner för installationen av gasapparater. Fläkten får monteras med endast en sida mot högskåp eller hög vägg. Minimumavstånd 50mm. För gashällar gäller att minsta avstånd mellan fläktens underkant till gallret som tillagningskärlet står på, ska vara: 650mm. (se bilder). Rekommenderat: 700mm. Denna apparat är märkt i enlighet med det europeiska direktivet 2002/96/CE för avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment (WEEE). Direktivet anger ramarna för, inom EU giltig uppsamling och återvinning av uttjänta apparater .74

Före monteringen Sä här fungerar fläkten mest effektivt: Kort, slät imkanal. Så få rörkrökar som möjligt. Eventuellt rör och rörkrökar med stor diameter. Långa icke släta frånluftsrör, många rörkrökar eller med liten diameter, orsakar dåligt luftutbyte och ökar samtidigt bullret. Runda rör, vi rekommenderar en intern diameter på 150 mm. Kvadratiska kanaler måste ha ett internt tvärsnitt som motsvarar de runda rörens diameter. Inga betydande avvikelser får föreligga. Ø 150 mm ca. 177 cm

I händelse av olika rördiameter: Sätt in tätningslister. Vid frånlufts funktion: Sörj för tillräcklig lufttillförsel. Anslutning frånluftsslang Ø 150 mm: Fäst röret direkt i kanalhylsan. Rör med diameter under 150 mm, är inte pålitliga. Större avstånd till spishällen försämrar uppsugningen. Vid förberedelsen för monteringen, räkna även med den stigande rökens trattform med lutning på ungefär 10 – 15°. Förberedelse i taket: Taket måste vara jämnt och vågrätt . Kontrollera att pluggarna sitter ordentligt fast. De bifogade pluggarna är lämpliga för betong och natursten. Vid tak i annat material, ska lämpliga fästanordningar för typen av material användas. Varning: Fläkten är utrustad med fästningsmaterial av standard typ. Den som utför installationen måste försäkra sig att fästningsanordningarna är lämpliga för de existerande väggarna och/eller taket. Tillverkaren avsäger sig allt ansvar för skador som har sitt upphov ur felaktig installation eller användning av ej lämpliga fästanordningar. För vikten hänvisas till bilder, serie M. Med reservation för konstruktions modifieringar beroende på teknisk utveckling.75

Elektrisk anslutning Spisfläkten får endast anslutas till ett jordat vägguttag, som är installerat enligt gällande bestämmelser. Apparaten ska vara installerad på så sätt att stickkontakten är tillgänglig. Elektriska data: Uppgifterna finns på typskylten. Typskylten syns inuti fläkten om du tar ut filterramen. För reparationer Gör alltid spisfläkten strömlös. Anslutningskabelns längd: 1,30 m. Om fast anslutning krävs: Anslutningen av spisfläkten får hursomhelst utföras endast av elektriker, auktoriserad av det behöriga företaget för eldistribution. Anläggningen måste vara försedd med frånskiljare. Som frånskiljare räknas strömbrytare med en öppning på över 3 mm mellan kontakterna och med enpolig brytning. Dit hör automatiska brytare och relä. Om anslutningskabeln till denna apparat skadas måste den ersättas av tillverkaren, hans kundtjänst eller annan fackman för att undvika fara. Denna spisfläkt överensstämmer med EG bestämmelserna för avskärming mot radiostörningar. Montering Den frihängande fläkten för köksö förutser takmontering i ett kök eller vid ett motståndskraftigt hängtak. Observera ett minimumavstånd mellan spishällen och fläkten på 550 mm, för elektrisk spishäll, och på 650 mm för gasspis/häll. Varning: skada inte de ömtåliga ytorna i rostfritt stål. Montera produkten som anges på bilderna, serie M.76

Före första användningen Första användning: Denna bruksanvisning gäller för flera olika varianter av apparaten. Det är därför möjligt att här finns beskrivningar av enstaka detaljer av utrustningen som inte avser just din apparat. Denna köksfläkt överensstämmer med gällande säkerhetsföreskrifter. Reparationer får endast utföras av fackman. Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren. Flambera inte under köksfläkten. Fettfiltren kan ta eld om de nås av flammorna. Kokplattorna måste alltid vara täckta av kokkärl. Köksfläkten får bara under vissa omständigheter installeras över eldstad som drivs med fast bränsle ( kol, trä och liknande) (se kapitlet “Instruktioner för monteringen”). Apparaten får inte användas om den är skadad. Anslutning och idrifttagning får utföras endast av en tekniker. Denna köksfläkt är avsedd endast för normal hushållsanvändning. Använd aldrig fläkten utan iskruvade lampor. Uttjänta lampor bör ersättas omedelbart, för att undvika att överbelasta de övriga lamporna. Använd aldrig köksfläkten utan fettfilter. Överhettat fett och matolja kan lätt självantändas. Håll därför alltid arbetsplatsen under uppsyn vid tillagning av maträtter med fett eller olja, t.ex pommes frites . Rengör fläkten noggrant före första användningen. Placera inte föremål på köksfläkten. Om anslutningskabeln till denna apparat skadas måste den ersättas av tillverkaren , hans kundtjänst eller annan fackman för att undvika fara. Låt inte barn leka med apparaten. Barn och vuxna får inte använda apparaten utan uppsikt om: - de inte klarar användningen fysiskt, sensoriskt eller mentalt; - de inte har kännedom eller erfarenhet av korrekt och säker användning av apparaten. Gashällar/Gasspisar Använd inte alla gasplattorna samtidigt under en längre tid (max 15 minuter) i högsta läge, eftersom detta medför risk för brännskador om man råkar röra vid fläktens hölje, eller risk för skador på fläkten. Vid användning av fläkten över en gashäll med tre eller flera gasplattor påslagna samtidigt, ska fläkten ställas på max. läge. Observera att en stor brännare med en effekt som överstiger 5 Kw (Wok) motsvarar två gasbrännare. Använd aldrig en gashäll utan at täcka lågorna med kokkärl. Reglera lågan så att den inte går utanför kokkärlets botten. Läs noggrant bruksanvisningen innan apparaten används för första gången. Bruksanvisningen innehåller viktig information angående din säkerhet,77

och även för användning och skötsel av apparaten. Ta vara på bruks-och monteringsanvisningen åt den som eventuellt tar över apparaten efter dig. Funktionssätt Frånlufts funktion bild serie M. Fläkten suger upp matoset som leds ut i det fria via fettfiltret. Fettfiltret binder de beståndsdelar av matoset som innehåller fett. Köket blir på så sätt helt fritt från fett och os. Frånluften leds uppåt, genom en ventilationstrumma, eller direkt ut i den fria luften genom ytterväggen. ) Det är förbjudet att leda frånluften till en fungerande skorsten för rök eller en skorsten för gasutsläpp eller till en ventilationstrumma som nyttjas för luftutsläpp från lokaler där eldstäder finns installerade. För frånluft, måste gällande administrativa och lagenliga föreskrifter (t. ex nationella byggnadsföreskrifter) följas. I händlese av frånluft via ej fungerande skorstenar för rök eller skorstenar för gasutsläpp, måste man begära tillstånd från behöriga myndigheter ) Om fläkten används med frånluftsfunktion, med samtidig användning av förbränning som är beroende av skorstenen (som t.ex gas- olje-eller koluppvärmning, varmvattenberedare), måste det finnas tillräckligt med förbränningsluft, för varje ugn. En riskfri funktion är möjlig om i eldstadens installationslokal undertrycket inte överstiger 4 Pa (0,04 mbar). Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga t.ex. i dörrar och i fönster och i kombination med väggbox för tilluft/frånluft eller med andra tekniska lösningar som ömsesidigt samverkande etc. Om inte tillräckligt med tilluft tillförs, föreligger risk för förgiftning eftersom rökgas kommer tillbaka in i rummet. Enbart en väggbox för tilluft och frånluft är inte tillräckligt för att garantera att värdena hamnar inom tillåtna gränser. Observera: Vid beräkningen måste man alltid utgå ifrån hela bostadens ventilation. Denna regel gäller inte för spisar, t.ex gashällar och gasspisar. Om frånluften leds via ytterväggen, bör man använda en teleskopisk väggbox.78

Så används köksfläkten För att aktivera knapparnas funktioner, är det nödvändigt att trycka lätt på dessa (lite kraft bara för ett ögonblick). Överdrivet hårda eller långdragna tryck aktiverar inte de relativa funktionerna. För att på mest effektift sätt avlägsna matos. Sätt på köksfläkten vid matlagningens början. Stäng av köksfläkten Inte förrän några minuter efter avslutad matlagning.

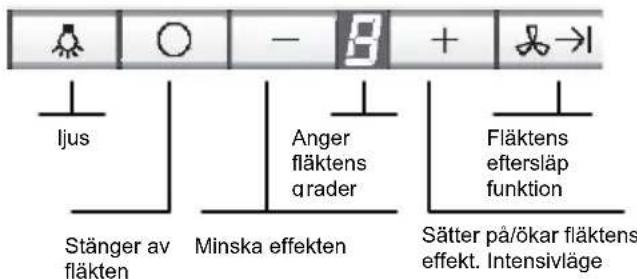

Ljudsignal Ett tryck på en tangent bekräftas med en ljudsignal. Start Tryck på tangenten +. Ställ in önskad fläkthastighet Tryck på tangenten +. Fläkthastigheten ökar med en grad. Tryck på tangenten -. Fläkthastigheten minskar med en grad. Stopp Tryck på tangenten O. Efter en kort stund slocknar

teckenrutan. Eller Tryck upprepade gånger på tangenten – tills fläkten stängs av. Efter en kort stund slocknar

teckenrutan. Intensivläge: I intensivläget arbetar fläkten på högsta effekt. Detta läge behövs endast under en kort tid. Tryck upprepade gånger på tangenten +, tills det står

teckenrutan. Om du inte manuellt stänger av intensivläget kommer fläkten automatiskt efter 10 minuter att koppla ned till hastighet

Stopp med eftersläp Tryck på tangenten

Under 10 minuter arbetar nu fläkten i hastighet , I tecken rutan blinkar en punkt. Därefter stängs fläkten automatiskt av. Belysning Belysningen kan användas även när fläkten är avstängd. Fjärrkontroll Programmeringen av fjärrkontrollen utförs av tillverkaren. Om fjärrkontrollen inte kontrollerar motor och belysning i fläktens närhet, utför följande procedur. Programmering av fjärrkontroll Tryck och håll intryckt tangenten “+” på fjärrkontrollen och sätt sedan på fläkten; för att bekräfta utförd avkänning utlöses en lång ljudsignal. Upprepa proceduren om ingen ljudsignal hörs inom 30 sekunder. ljus Stänger av fläkten Fläktens eftersläp funktion Sätter på/ökar fläktens effekt. Intensivläge Anger fläktens

Fjärrkontrollens funktioner Tangenterna +, -, och belysning har samma funktioner som fläktens kontrolltangenter. Tangenten : har samma funktion som tangenten för eftersläp. Intervall funktion En speciell egenskap för denna apparat, är intervall funktionen som består i automatisk aktivering av fläkten 10 minuter varje timme vid hastigheten som visas blinkande på displayen. Denna funktion kan aktiveras både direkt på fläkten och med fjärrkontrollen. Aktivering av intervallfunktion på fläkten: Tryck samtidigt på tangenterna O och + och släpp sedan tangenterna: displayen kommer att visa 1; Genom att trycka på tangenten +, kommer displayen att visa följande sekvens för fläktens hastigheter 2→3→1→2 …; Tryck samtidigt på tangenterna O och + för att bekräfta vid vilken hastighet fläkten ska fungera vid intervallfunktionen. Aktivering av intervallfunktion med fjärrkontroll: Tryck på tangenten

indikatorlampan kommer att visa hastighet 1; Genom att trycka på tangenten +, kommer indikatorlampan att visa följande sekvens för fläktens hastigheter 2→3→1→2 …; Tryck på tangenten för att bekräfta vid vilken hastighet fläkten ska fungera vid intervallfunktionen. Om den visade intervallfunktionen inte bekräftas inom ett fåtal sekunder, vid programmeringsfasen, kommer man att lämna programmeringsläget för intervallfunktionen. Genom att trycka på vilken tangent som helst, med undantag för belysningstangenten, kommer intervallfunktionen att avaktiveras. Fjärrkontrollen är batteridriven. När batteriet är uttjänt ska du:

1. Skruva av de två skruvarna på

baksidan och avlägsna locket.

2. Ta ut batteriet och ersätta det med ett

nytt, med samma egenskaper.

3. Stänga locket och skruva fast

skruvarna igen. Följ nationella lagar för nedsmältning av uttjänta batterier.80

Filter och underhåll Fettfilter: Metallfettfiltret binder de beståndsdelar i matoset som innehåller fett. Filtermattorna består av obrännbart material. Varning: Allt eftersom filtret fylls med fetthaltiga ämnen, ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt. Viktigt: Genom att omedelbart rengöra metallfettfiltret förebyggs brandrisken som kan orsakas av värmeansamlingen i samband med fritering eller stekning. Ljus-och ljudsignal när filtret behöver rengöras: När fettfiltrena är fulla, tänds ljussignalen och en ljudsignal utlöses. Genom att stänga av fläkten disaktiveras ljudsignalen. Rengör genast filtren. Rengöring av metallfettfilter: Vid normal användning (1-2 timmar om dagen ) ska metallfettfiltrena rengöras en gång i månaden. Filtren kan rengöras i diskmaskin. Vid tvätten kan metallen missfärgas något. Viktigt: Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin. Vid handdisk: låt filtren ligga i blöt i hett diskvatten i flera timmar. Använd inte frätande, syrabaserade eller alkalina rengöringsmedel. Borsta sedan filtrena och skölj ordentligt med rent vatten och låt dropptorka. Ta ut/sätta tillbaka metallfettfiltren: Varning: Lamporna måste vara släckta och kalla.

1. Följ faserna som anges på bilderna

2. Tryck fettfiltrenas låsbyglar nedåt, fäll

ned dem och avlägsna filtrena.

3. Rengör fettfiltrena.

4. Sätt tillbaka fettfiltrena.

5. Radera indikatorn .

Tryck 2 gånger i följd på tangenten O. En ljudsignal hörs och indikatorn slocknar.81

Rengöring och underhåll Gör köksfläkten strömlös genom att dra ut anslutningskabeln eller genom att skruva ur säkringen. Rengör inte fläkten med hårda svampar eller rengöringsprodukter som innehåller sand, soda, syra eller klorid! Använd varmt vatten med diskmedel eller ett milt fönsterrengöringsmedel. Skrapa inte bort smuts som fastnat utan blöt upp det med en fuktig trasa. Rengör även de delar av fläkten som du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder och garanterar fläktens optimala funktion. Observera: använd inte alkohol (sprit) på plastytor eftersom detta kan ge upphov till matta fläckar. Varning! Ventilera köket ordentligt. Använd inte öppna lågor. Rengör tangenterna endast med milt diskmedel upplöst i vatten, med en mjuk fuktig trasa. Använd aldrig rengöringsmedel för rostfritt stål, på tangenterna. Ytor i rostfritt stål: Använd ett milt rengöringsmedel utan repande effekt, avsett för rostfritt stål. Gnid endast i slipriktningen. Ytor av aluminium och plast, lackerade ytor: Använd inte torr torkduk. Använd ett milt fönsterrengöringsmedel. Använd inte frätande, syrabaserade eller alkalina rengöringsmedel. Läs garantibestämmelserna i det bifogade skötselhäftet.82

1. Stäng av fläkten och dra ut

anslutningskabeln eller skruva ur säkringen. Halogenlamporna blir mycket heta när de lyser. Det finns risk för brännskador även flera minuter efter att de släckts.

2. Följ faserna som anges i serie L för

4. Återställ strömtillförseln genom att på

nytt ansluta kabeln eller skruva i säkringen. Obs.: om belysningen inte fungerar, kontrollera att du satt fast lamporna på rätt sätt. Fel Om displayen visar eller : Se kapitlet “Filter och underhåll”. Om köksfläkten inte fungerar: Gör köksfläkten strömlös för ungefär 1 minut genom att dra ut anslutningskabeln eller genom att avaktivera säkerhetsbrytaren. Anslut sedan på nytt. Om lamporna förblir svagt tända när fläkten är i stand-by, omvänd anslutningskontakten (omvänd fas med neutral). Vid behov av förklaringar eller vid fel, kontakta kundtjänst. (se listan för serviceverkstäder). Uppge följande uppgifter vid kontakt med serviceverkstad: E-Nr. FD Fyll i dessa uppgifter i ovanstående ruta. Uppgifterna finns på apparatens typskylt som blir synlig efter att ha avlägsnat filterramen inuti köksfläkten. Tillverkaren av köksfläktarna åtar sig inget ansvar för reklamationer som kan hänföras till hur rördragningen har planerats och utförts.83
