BRUKSANVISNING BRF 520 AMANA

Behold kopi av kvitteringen for fremtidige henvisninger.

(Doren senkes nár den er fylt med mat.)

□

□

Ett Års begrenset garanti Fem Års begrenset garanti på kompressor

Første ar

Amana Appliances vil levere reservedeler uten omkostninger, f.o.b. Amana, lowa, USA, hvis eventuelle deler er defekte som folge av utforelse aller materialer.

Fresh food och fries-reglage 132

Fresh food och fries-funktioner 132

Spillsaver -hyllor 132

Deli Port 133

Lador 133

Crisper Tote 133

Skötsel och rengöring 136

Allmant 136

Luktborttagning 136

Adhesiv 136

Dorrtatningar 136

Kylfjader 136

Glashyllor 136

Lampor 137

Energirad 137

Semesterrad 137

Normala driftlud 137

Innan serviceavdelningen kontaktas. 138

Garanti 139

Den har symbolen angar sakerhetsforarde.

Elektriska krav

Kylskapet ar avsett att drivas med en separat 230 volts 50Hz 10A krets.

Modellidentifering

Produktinformation finns på serienummerplattan högst uppe i fresh food-avdelningen. Skriv upp följande information:

Modellnummer:

Tillverkningsnummer:

S/N ell serienummer:

Inkopsdatum:

Aterforsaljarensnamn

och adress:

Förvara en kopia av försäljningskvittot für fremtida referens.

Njut av detta nya Amana-kylskap.

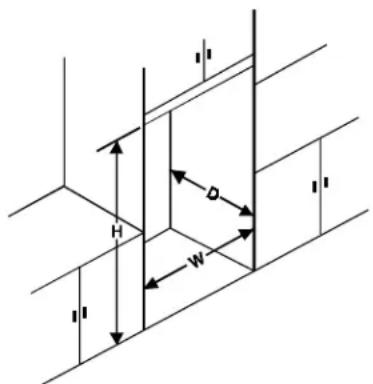

Dimensioner

	Enkel installation
H 175,3 cm med 30,5 cm dijupa skåp ovenför kylskåpet. 177,8 cm med 61,0 cm dijupa skåp ovenför kylskåpet.
W 91,4 cm
D 61,0 cm

Installationsinstruktioner

Inledning

En kvalificerad mekaniker måste ansluta kylskapet enligt dessa installationsinstruktioner. Dörroppingens vidd och djup och kylskapets bredd skamatas. Ta bort handtag eller dorrar enligt behov. Mekanikern maste folja lokala elverkets anslutningsbestammelser.

Nätsladden fär endast servas eller bytas av behörig servicepersonal.

Ratt installation kommt att fösakra att detta kylskap drives effektiv. Amana Appliances, Inc. kan inte stellas till ansvar for felaktig installation.

Installationskrav

1. Installera iett jordat uttag med en separat 230 V, 50 Hz, 10 A krets.
2. Skydda mjukt golv med kartong eller matta.
3. Installera pa en yta som kan bara upp till 429 kg.
4. Demontera dorrar om nödvändigt.

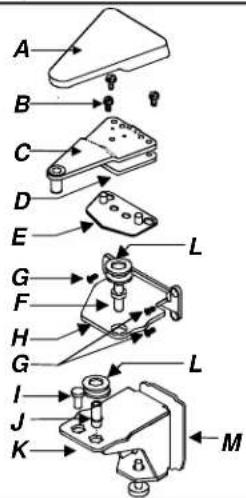

A Ovre gangjärnsskydd H Mittgangjärn
B 8 mm skruvar I Plugg
C Ovre gangjärn J Styrpinne, nedre
D Shimsbricka, gangjarn

övre gängjärn K Nedre gängjärn

E Installningsbrickka

L Rund shimsbricka

F Styrpinne, mittgangjarn

M Shimsbricka,

G Stjärnskruvar, Phillips

nedre gangjarn

a. Ta bort det övre gängjärnsskyddet. Lossa det övre gängjärnet. Lyft av och ta till vara samtiga shimsbrickor.
b. Ta bort fresh food-dorren.
c. Lyft av och ta till vara samtiga shimsbrickor.
Lossa mittgangjarnets styrpinne.
d. Ta bort frys-dorren. En inre stodstang kan glida ut. Byt ut stangen innan dorren hangs.
e. Ta bort hällaren För mellersta gangjärnet.

f. Ta bort sparkskyddet.

VAR FÖRSIKTIG

Fort undvika egendomskada, skydda mjuk vinyl aller andra golvmaterial med kartong, mattor aller andra skyddande material nar kylskapet flytas.

g. Skjut vignen under kylskapets sida. Linda en blankett aller dyna om kylsapet. Satt ett vagnband runt kylsapet och dra at. Dra inte at for mycket. Flytta kylsapet framfor det slutiga laget.

h. Reversera dorrar om nodvandigt.

• Byt om inre stodstangen i gängjärnsidan av vänstra nedre gängjarnet.

A Stödstang

• Byt ut gangjärnspinnen fran det nedre gangjärnet med den utvändiga pluggen fran motsatta sidans nedre gangjärnsinfästning.

i. Hang om dorrarna genom att utfora steg a-f i motsatt ordning.

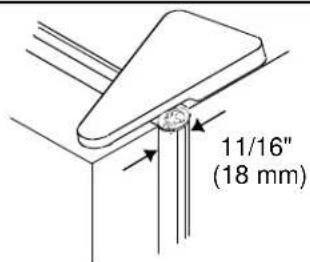

• Städlören 18 mm frän skåpet.
• Handtagssidan av dörren skara varac 3 mm högre an gängjärnsidan.

2. Anslut elsladden.

3. Flytta kylskapet till det slutiga laget.

4. Planera kylskapet.

a. Demontera fotpanelen.
b. Vrid hjulens inställningsskruvar at höger for att hója skapet och at vänster for att sänka skapet.
c. Vrid installingsskruven for att hoja aller sanka baksidan av kylskapet.
d. Vrid stabiliseringsben medsols for att hoja, motsols for att sanka framsidan av kylskapet. Stabiliseringsbenen maste vara stadiga mot golvytan.

VAR FÖRSIKTIG

For att undvika person-ller egendomskada orsakad av kylskapets tiltning, ske stabiliseringsbenen vara stadiga mot golvet.

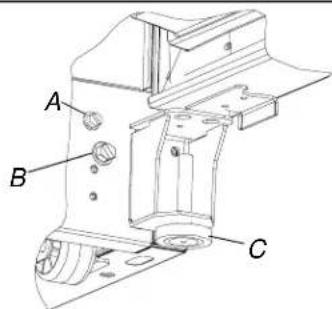

A Installling av de bakre hjulen C Stabiliseringsben B Installling av de framre hjulen

Installeringschecklist

Denna checklsta ar avsedd endast for personlga anteckninger.

Konsument Installerare

□

□

Dorrar

Handtagssidan av dorren ar 3 mm högre an gangjärnssidan av dorren. (Dorren sjunker nar den lastas med mat.)

□

□

Dorrarna ar tatt anslutna till kylskapet.

□

□

Avvågning

Kylskapet ar tilat 6 mm fran framsidan till bak.

□

□

Stabiliseringsbenet vilar mot golvet.

□

□

Fotpanelen ar korrekt fästad vid kylskapet.

□

□

Produkt litteratur

• Fresh food och fries-reglage
  fuktighetsreglerad forvaringslåda
• temperaturreglerad forvaringslada
• normala driftlud

Anteckninger

Konsumentsignatur

Installersignatur

Installarens foretag namn/tel.nr

Datum

Detta kylskap fungerar med största effektivitet vid normala hushällstemperaturer mellan 13^ och 43^ .

Fresh food och fries-reglage

Fresh food-reglaget finns i den övre bakväggen av fresh food-avdelningen.

Frys-reglaget finns i det högre främre innertaket av frys-avdelningen.

När frys-reglaget ar entwickel OFFkommen varken fresh food eller frys-avdelningarna att nedkylas. Till att bora med, install bada reglagen i laget 4.Vanta i 24 timmar sa att fresh food och frysavdelningarna kan na onskade temperaturer.Efter 24 timmar, justera reglagen,ett nummer i taget till valt lage. 1 ar den varmaste installningen och 7 ar den kallaste.

Install reglagen exakt genom att anvanda en hushallstermometer som kan mata temperaturer mellan -21°C - 10°C.

Satt termometern mellan djupfrysta paket i frys-avadelningen. Vanta i 5-8 timmar. Om frys-temperaturen inte ar 17^ - 16^ , justera reglaget, ett nummer i taget. Kontrollera igen after 5-8 timmar.

Satt termometern i ett glas av vatten i mitten av fresh food-avdelningen. Vanta i 5-8 timmar. Om fresh food-temperatureen inte ar 3^ - 4^ , justera reglaget,ett nummer i taget. Kontrollera ingen after 5-8 timmar.

VAR FÖRSIKTIG

For att undvika egendomskada, forsakra dig om att hyllan sitter ordentlich fast innan du placerar nagonting pa hyllan.

SpillsaverTM-hyllor

SpillsaverTM-hyllorna ar justerbara for att mota individuella forvaringsbehov och halla enkla spill for lattare rengoring.

VAR FÖRSIKTIG

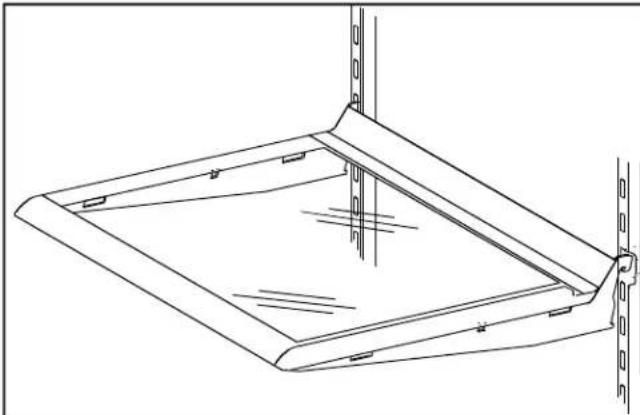

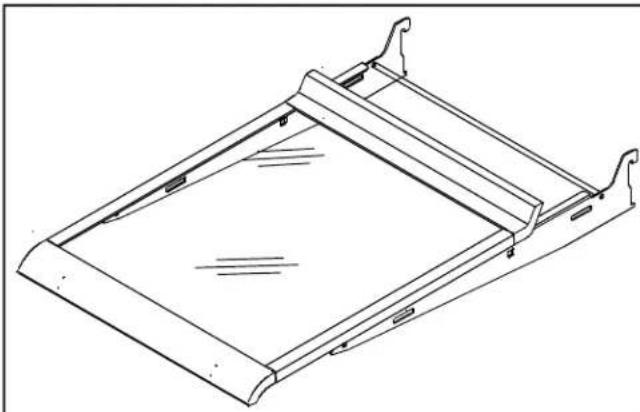

For att undvika person-ller egendomskada,hantera hards glashyllor forsiktigt.Hyllor-na kan gao sonder om de skaras, repas eller utsats for plotsliga temperaturandringar.

• Ta bort hyllorna genom att lyfta framdelen, avlagsna hakarna fran metallsparet och dra ut.
  Satt hyllorna tillbaka genom att satta in hakar i metallsparet och sank framdelen.

EasyGlideTM-hyllorna kan dras ut for latt atkomst till matvaror langst bak.

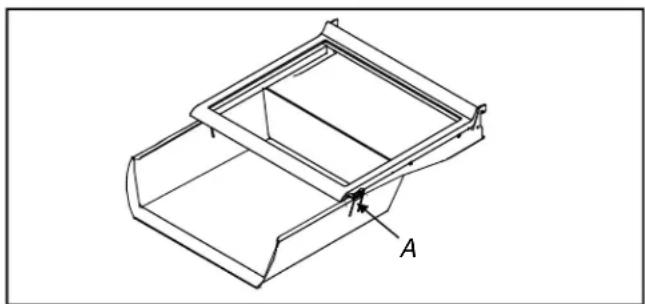

Deli Port™

Deli PortTM gerettrymmesparandeforvaringsstalle under SpillsaverTM-hyllan och kan dras ut for latt atkomst.

• Ta bort hyllan genom att dra ut den tills hyllan stannar. Tryck in flikarna pa hyllans sidor in i sparet och dra ut hyllan.
• Byt ut hyllan genom att satta in hyllan i sparet och skjuta in den.

A Flik

Lástor

Fuktighetsreglerad forvaringslada

Lådan på höger sida ar fuktighetsreglerad. Denna låda häller grönsakerna färska langre. Paketera grönsakerna tatt. Tvätta inte grönsakerna innan de placeras i lådan. För mycket fuktighet kan orsaka att grönsakerna fördärvas i fortid. Fodra inte lådan med hushällspapper. Hushällpapper häller fuktighet.

Fuktighetsreglaget finns under hyllans framkant. Reglaget justerar fuktigheten i ladan. Skjut reglaget till hoger for lovgronsaker, tex sallad, spent at erer kal. Skjut reglaget till vänster for gronsaker med skal, tex blomkal, majs ell er tomater.

Temperaturreglerad lada

Den vänstra lådan ar temperaturreglerad. Denna låda häller maten färsk langre och vid en temperatur som ar upp till 3^ kallare an fresh food-temperaten. Användenna låda for charkuterivaror erler ytterligare grönaker. Temperaturreglaget finns under framhyllans kant. Kontrollen reglerar den mängd kalluft som strömmar runt lådan. Skjut reglaget till vänster for normal fresh food-temperatur och till höger for kallaste temperatur. Iskristaller kan formas på lådan eller med den kallasteinstallingen. Kall luft kan minska fresh food-temperature. Fresh food-reglaget kan behöva justering.

Ta bort hyllan och ladorna genom att utfora foljande:

VAR FÖRSIKTIG

Fort undvika person-ller egendomskada,hantera hards glashyllor forsiktigt.Hyllor-na kan gao sonder om de skaras, repas ellre utsats for plotsliga temperaturandringar.

1. Ta bort hyllan genom att trycka upp forsiktigt fran undersidan. Tilta den ena性和 upp och dra sedan ut.
2. Ta bort den vänstra ladan genom att lyfta upp framsidan samtidigt som den stöds på undersidan och dra sedan ut den. Om dörren har gangjärn på vänster sida, öppna höger lada.
3. Ta bort stodet vid slitsen i fresh food-avdelningens undersida i mitten genom att lyfta den.
4. Ta bort den andra forvaringslådan genom att skjuta den till den motsatta vöggen. Lyft framsidan samtidigt som den stöds på undersidan och dra sedan ut den.
5. Byt ut ladorna och hyllan genom att utfora steg 1-5 i bakvand ordning.

Crisper Tote™

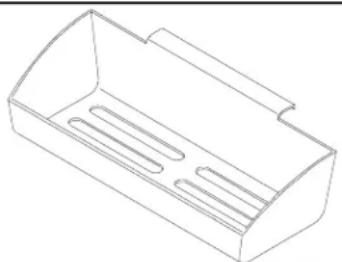

Crisper Tote™ ger lätt atkomst och skydd für minde grönsaker t ex små tomater, citroner, svamp osv. i en fuktighetsreglerad lada.

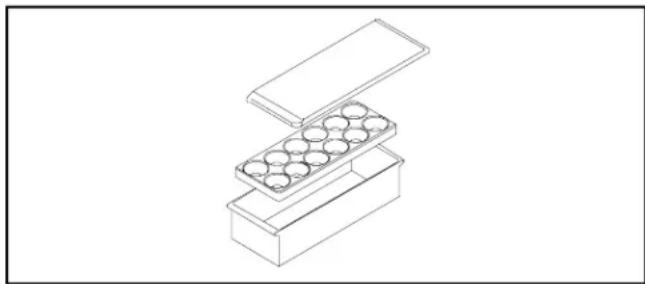

Förvaringsfack med lock

Forvaringsfacket har ett lock och en avtagbar aggbehallare. När behällaren avlågsnas, kan man placera t ex en aggkartong eller is i forvaringsfacket.

Mjölkproduktcenter

Mjölkpoduktcenter ar en lamplig forvaringsplats for tex smor, ost osv.

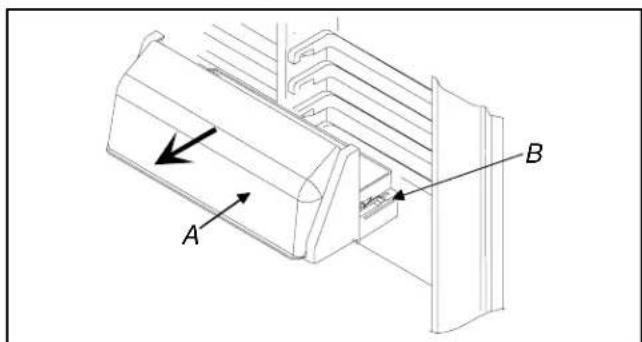

• Avlagsna mjolkproduktcentret genom att lyfta luckan och trycka in flikarna mot mittendelen och dra ut.
  Satt dem tillbaka genom att skjuta in dem tills flikarna ar lasta pa plats och genom att sanka luckan.

ADorr

B Flik

Dorrfack

Dorrfacken kan justeras enligt individuella forvaringsbehov.

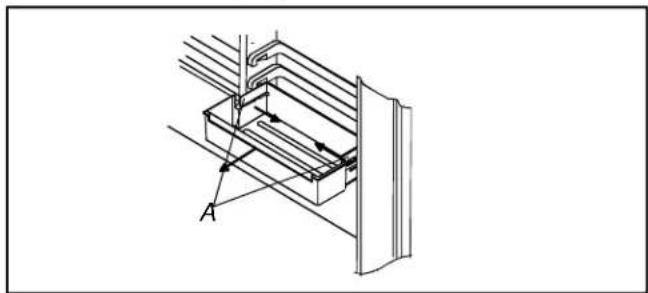

• Avlagsna dorrfacken genom att trycka in flikarna mot mittendelen och dra ut.
  Satt tillbaka dorrfack genom att skjuta in den tills flikarna blir lasta pa plats.

A Flik

Dorrhyla

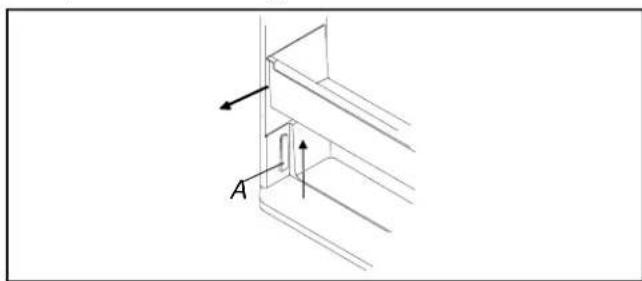

• Ta bort dorrhyllan genom att lyfta andarna och dra ut.
• Satt tillbaka dorrhyllan genom att placera hyllani sparet och lata den glida ned.

AFals

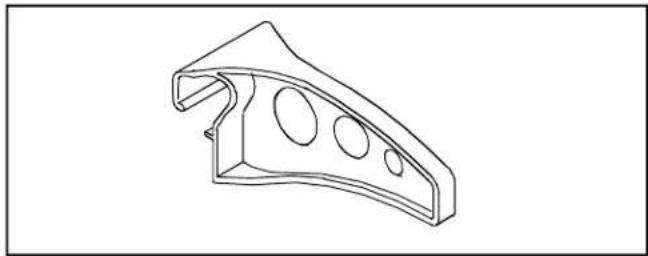

Justerbara fordelare

Justerbara fordelare haller saker pa plats och kan justeras enligt individuella behov. Fordelaren ryms i alla fresh food dorrfack och dorrhyla.

Längpakethällaren häller alla artiklar söina platser.
Hällaren ryms i alla fresh food dörrfack och dörrhyllor.

A Hallare for hoga forpackninger

VAR FÖRSIKTIG

Fort undvika egendomskada, forsakra dig om att hyllan sitter fast innan du placerar nagonting pa hyllan.

I det här kylskapet finns ett isfack,iskubslador,ett isservicestell och en utdragbar hylla av staltrad.

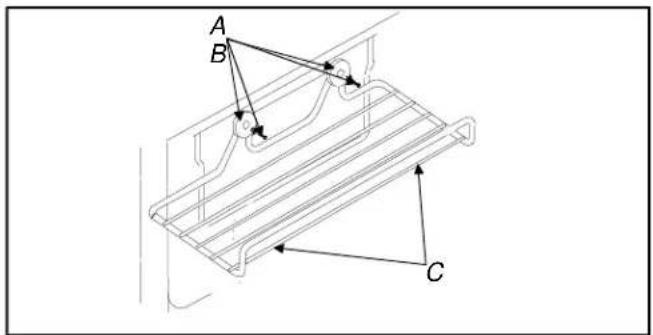

Ishylla

• Ta bort isservicestället genom att lyfta stället ur plastbrickorna och dra sedan ut.
• Satt tillbaka isservicestället genom att placera stället på en bricka och lata det glida ut tills den kännns saker.

A Brickor C Ishylla

B Skruvar

Rörlig hylla

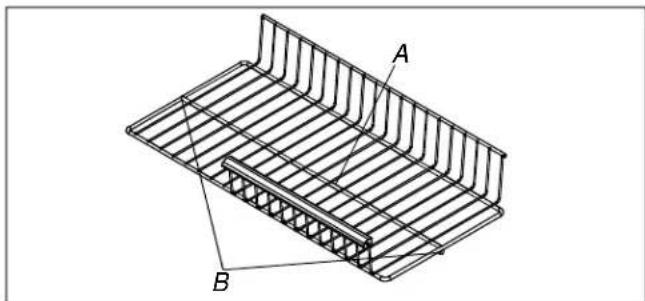

Den rörliga hyllan kan dras ut sa att du latt kan na varor langt in.

• Avlagsna hyllan genom att dra den rakt ut tills kulspetsen under den mellersta skenan fangas upp av den qiutna skaran.
  Fatta tag i hyllans mellersta skena, dra uppatach lyft ut hyllan ur skapet.
  Satt tillbaka hyllan genom att fora in hyllan tills kulspetsen fangas upp av den giutna skaran.

A Den mellersta skenan B Kulspetsar

Stalträdsfördelare

Staltradsfordselaren organiserar forvaringsutrymmet.

Fördelaren kan flyttas till vänster aller till höger.

Pivot Bin

Pivot Bin' are en behändig forvaringsplats for djupfryst mat i frys-dorren och kan tillas utat for latt atkomst.

WARNING

For att undvika elchock som kan orsaka allvarlig personskada aller ddd, koppla fran strommen till kylskapet innan rengoring. Efter rengoring, koppla till strommen.

VAR FÖRSIKTIG

Forattundvika person-elleregendomskada,lasoch folbruksanvisingenforrengorings-productenifraga.

Allmänt

1. Tvatta ytorna med 60 ml natriumbikarbonat upplost i 1 liter varmt vatten och en mjuk, ren duk.

2. Spola ytorna med varmt vatten. Torka av ytorna med en mjuk, ren trasa.

3. Använd inte följande artiklar:

4. slipmedel aller starka rengöringsmedel, ammoniak, klorblekningsmedel osv.
5. koncentrerade tvattmedel aller losningsmedel
   -skurdynor av metall

Dessa artiklar kan repa, spräcka och fãrga ytorna.
- Placerainte fack, hyllor osv. i diskmaskinen.

Luktborttagning

1. Ta bort all mat.
2. Rengör alla inre ytor, inkl. innertaket, golvet och vaggarna enligt "Allmanna" instruktioner. Var extra noga med hörn, sprickor och räflor. Inkludera alla lástor, hyllor och tätningar.
3. Tvatta och torka alla flaskor, behallare och burkar innan du satter maten tillbaka. Packa maten i tatt tillsutna behallare for att undvika ytterligare lukt. Efter 24 timmar, kontrollera om lukten ar borta.

Utfor foljande steg om lukten inte ar borta.

1. Utfor steg 1-2.
2. Placera gronsaksbehallaren på oversta hyllan av fresh food-avdelningen. Packa fresh food- och fryssavdelninger, inklusive dorrar med svartvitt tidningspapper.
3. Placera grillkolsbriketter på mafā bland tidningspapperet.
4. Stäng dorrarna och lat sta i 24-48 timmar.
5. Ta bort grillkolsbriketterna och tidningspapperet.
6. Utfor steg 2-3.

Adhesiv

1. Ta bort limrester genom att gnida in tandkram i limmet med fingrarna tills limmet lossnar.
2. Spola ytan med varmt vatten. Torka av ytan med en mjuk, ren trasa.

Dörrtättingar

1. Rengör dörrtätningarna var tredje manad enligt "Allmanna" instruktioner.

Kylfjader

Rengör kylfjädrarna var tredje帽子 for att fösakra max. prestanda av kylskapet. Ackumulerat damm och linneskav kan orsaka foljande:

minskad kyleffekt
- ökat energibruk
- komponentfel i fertid

1. Ta bort fotpanelen genom att hälla iändarna och drautat.
2. Rengör kylfjärdnrs framyta med ett dammsugarmunstycke.
3. Satt tillbaka fotpanelen genom att satta in klammor i halen och knappa till.

Glashyllor

WARNING

For att undvika person-ller egendomskada, hantera hardade glashyllor forsiktigt. Hyllor-na kan gå sönder om de skáras, repas eller utsätts for plotsliga temperaturändringar.

Ta bort hyllan genom att lyfta framkanten, frigör hakarna fran metallskenan och dra sedan ut. Placera hyllan pa en handduk. Lat hyllan anpassa sig till rumstemperaturen innan rengöring.

Rengör sprickorna genom att utföra följande steg:

1. Spad ut ett milt tvattmedel och pensla losningen i sprickorna genom att anvanda en plastborste. Lat det satta sig i 5 minutes.
2. Spreja varmt vatten i sprickorna med kranens sprejanordning.
3. Torka av hyllan ordentigt och satt hyllan tillbaka genom att satta in hakarna i metallskenan och sanka framkanten.

Lampor

WARNING

Undvik elektriska stötar som kan orsaka allvarlig personskada eller dödsfall. Koppla bort skåpet fran strömköllan innan du byter glödlampa, genom att antingen dra ut kontakten eller slå av installationssäkringen.

VAR FÖRSIKTIG

For att undvika person-ller egendomskada,se till att du gor foljande:

• Lát lampan kyla av.

• Använd handskar när du byter ut lampan.

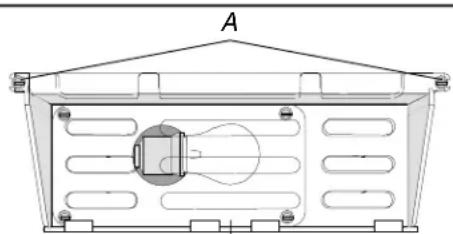

• Du kan komma at lampan genom att avlågsna 2 bakskruvar pa utsidan. Lampans bakskydd faller ned. Ersatt lamporna med 25 watt apparatlampor.

• Byt ut lampskyddet genom att hälla skyddet mot innertaket. Sätt in och dra at skruvarna.

B
A 6 mm skruvar B
Skydd for glödlampa

Energirad

Kylskapet ar planerat att vara ett av de mest energia-snala kylskapen som finns. Minska energiforbuket genom att observera foljande.

• Använd i normal hushällstemperatur på 13^ - 43^ på avständ frän värmekällor och direkt solljus.
• Install ante fresh food, fries och fackreglage kallare an nodsvändigt.
  Hallfrys-avdelningen full.
• Hall dörrtätningarna rena och mjuka. Byt ut tätningarna om de ar slitna.
  Häll kylfjädrama rena.

Semesterrad

Utfor foljande steg fore en kort semester.

1. Ta bort dagligvarorna. Garantin tacker inte matforlust. Se garantibeviset for specifik tackning.
2. Om en ismaskin har installerats, flytta ismaskinens arm till laget fran.

Utfor foljande steg fore en lang semester.

1. Töm fresh food och fries-avdeliningarna.

2. Koppla bort kylskapet.

3. Rengör kylskapet och dörrtätningarna enigt "Allmanna" instruktioner i avdelningen "Skötsel och rengöring".

4. Lämna dorrarna öppna sa att luften kan cirkulera innate.
5. Om en ismaskin ar installerad, stang av vattnet till kylskapet och flytta ismaskinens arm till laget fran.

Normala driftlud

Det har nga kylskapet kanske ersätter ettt minrede effektiv.
eller minde kylskap.Moderna kylskap har nga Funktioner
och ar mer energisnala.Darfor kan vissa ljud vara
obekanta.Dessa ljud ar normala och man blir snart van
vid dem.Dessa ljud indikerar ocksaatt kylskapet
fungerar som det skia.

• Frys-reglage klickar vid start ell er stopp av kompressorn.
  Frys-flaktens luft rusr och surrar.
• Slutet system (evaporator och varmeväxlare) kylvatskan klunkar, smaller aller later som kokande vatten.
• Avfrostningsvärmeelementet susar, vaser erler klunkar.
  Kylarflaktens luft rusr och surrar.
• Kompressorn har ett högt ljud eller att pulserande ljud.
• Iskuber frän ismaskinen (vissa modeller) faler ned i isf Jacket.
• Ismaskinens vattenventilanslutting (vissa modeller) surr ar ismaskinen fylls med vatten. Detta harder oberoende om kylskapet ar anslutet till vattenkallan erler inte. Om kylskapet inte ar anslutet till vattenkallan, kan ljudet stoppas genom att lyfta ismaskinens arm till laget fran.
• Skumplastisolering ar mycket energisnal och har utmärkta isoleringssegenskaper. Skumplastisolering ar dock inte lika ljudabsorberande som den tidigare anvanda glasfiberisoleringen.

Problem	Lösning
Kylskåpet fungerar inte.	Försäkra dig om att frys-reglaget ar tillslaget.Försäkra dig om att kylskåpet ar anslutet till vagguttaget.Kontrollera säkringen och strömbrytaren. Anslut en annan anordning till detta vagguttag.Vänta i 40 minuter für att se om kylskåpet startar ingen. Om frys-reglagetär till, och ljusen fungerar, men 2 fläktar och kompressorn fungerar inte,kan kylskåpet vara i avfrostningsperioden.
Kylskåpet fungerarfortfarande inte.	Dra ur kylskåpskontakten. Flytta maten till en annan enteh erller placera kolsyresnö i frys-avdelningen for att maten inte sca fördärvas. Garantin tacker inte matforlust. Se garantibeviset for specifik tackning.
Mattemperaturen verkar vara För varm.	Se ovanstände avsnitt.Låt nyligen insatt mat näm fresh food- eller frys-temperatur.Kontrollera att tättingarna ar tata.Rengör kylfjädrarna.Justera fresh food och/eller frys-reglaget.
Temperaturregleradeforvaringslådan ar För varm.	Flytta reglaget till en varmare inställning.Justera frys-reglaget till en kallare inställning.
Mattemperaturen ä För kall.	Rengör kylfjädrarna.Justera fresh food-reglaget.Justera frys-reglaget till en varmare installing. Låt temperaturen anpassas i flera timmar.
Kylskåpets kompressorstartar För ofta.	Det kan vara normal for att uppehålla konstant temperatur.Det kan hända att dörrarna har öppnats ofta eller att de varit öppna under en langre tidssperiod.Låt den nyligen insatta maten näm fresh food- eller frys-temperaten.Rengör kylfjädrarna.Justera frys-reglaget.Kontrollera att tättingarna ar tata.
Vattendroppar formas påinsidan av kylskåpet.	Det ar normal under期内er av hög fuktighet aller om dörrarna öppnas ofta.
Vattendroppar formas påutsidan av kylskåpet.	Kontrollera att tättingarna ar tata.
Det ar besvärigt att stängalådorna.	Se till att detinte finns paket som kan förhindra att lådan kan stängas.Försäkra dig om att lådan ar i rätt läge.Rengör lådspåren med varmt tvålvatten. Spola och torka av ordentligt.Applicera ett tunnt lager av vaselin på lådspåren.Försäkra dig om att kylskåpet ar nivellerat.
Kylskåpet luktar.	Se instruktionerna für "Luktborttagning" i avsnittet "Skötsel och rengöring".

Ett Års begränsad garanti Fem Års begränsad garanti på kompressorn

Första'ret

Amana Appliances tillhandahaller en utbytesdel, f.o.b. Amana, Iowa, U.S.A. om delen ar felaktig i utforande eller material.

Andra till femte aret

Amana Appliances tillhandahäller kostnadsfritt reservdilar, FOB Amana, Iowa, USA, for delar paskompressorn som ar felaktiga avseeende utforande aller material.

Garantibegransninger

Vidtar frän och med den ursprungliga inköpsdagen.
- Service mäste utföras av en auktorisar Amana-mekaniker.

Garantin gäller inte om

• Serienummerplattan har gjorts olaslig.
• Produktten används für kommersiella, hyres-ller leasingändamål.
• Produktten har defekt aller skada pga produktolycka, andring, anslutning till fel elkalla, eldsvada, flod, blixt, transport aller hantering aller andra forhallanden som inte ar under Amanas kontroll.
• Produktten installerasller anvandsfel.

For ev. fragor om ovanstaende aller for att finna en auktoriserad serviceverkstad, kontakta:

Amana Appliances

2800 220th Trail

PO Box 8901

Amana, IA 52204-0001

USA

Tel. [phone]

Fax + 1-319-622-2180
