BRUKSANVISNING BRF 520 AMANA

• Udskift haengselspind fra den nederste haengselssamling med den uvdendige haengselstap fra den nederste haengselssamling pa modsat side.

Fresh Food og Dybfryser kontroller

Fresh food kontrollenfindespdenoverste,bagerste vagifreshFoodsectionen.

Dybfryser kontrollenfindesforantilhoreidybfryser sektionens loft.

Tag hylden og skufferne ud ved at foretage følgende trin.

Undgå elektrisk stød, som kan forarssage alvorlig personskade eller død, ved at koble strømmen til koleskabet fra inden rengøring. Tilslut igen strømmen after rengøring.

FORSIGTIG

1 BYaAe Tc nopTeC av anaiTeiTa

Krav til elektrisitet 96

Installasjonsbeskrivelse. 96

Sjekkliste for installations 98

Termostater 99

Termostater for Fresh Food og fryser 99

Innstilling av termostatene 99

Fresh Food-funksjoner 99

SpillsaverTM-hyller 99

Deli Port 99

Skuffer 100

Crisper Tote 100

Tildekket oppbevaringsboks 100

Enhet for meierivarer 101

Dorskuffer 101

Dorhylle 101

Justerbare skillevegger 101

Stotte for hovepakker 101

Fryser-funksjoner 102

Isserveringsbakke 102

Glidende hylle 102

Nettingskillevegg 102

Pivot Bin 102

Rengjaring og vedlikehold 103

Generelt 103

Fjerning av lukt 103

Lim 103

Tetningslister pà doren 103

Kondensatorslyfe 103

Glasshyller 103

Lyspaerer 104

Energitips 104

Ferietips 104

Normale driftsnyder 104

Frdutilkaller service 105

Garanti 106

Krav til elektrisitet

Kjoleskapet er konstruert for a fungere pa en separat strømkrets med 230 volt, 50 hertz, 10 A.

Modellkennemerker

Produktopplysnnger stared pā platen med serienummeret som er plassert i taket i Fresh Food-enheten. Noter ffolgende opplysninger:

Modellnummer:

Produksjonsummer:

Lykke til med nytt Amana-kjoleskap.

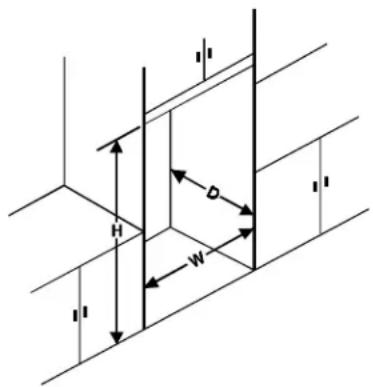

Tversrnitt

	Enkel installationsjon
H 175,3 cm med 30,5 cm dype skap over kjøleskapet. 177,8 cm med 61,0 cm dype skap over kjøleskapet.
W 91,4 cm
D 61,0 cm

Installsjonsbeskrivelse

Innledning

Kjoleskapet ma settes sammen av en godkjent installer a overensstemmelse medisse

installsjons-beskrivelsene. Måkjoleskapets dörapning, dybde og bredde. Fjern handtak og dörer hvis dette er nödvendig. Installatoren ma følge det lokale elektrisi-tetsverkets foreskrifter.

Service på eller utskifting av strømledningen mä utføres av en godkjent serviceutover.

Riktig installationsjön er nödvendig for at kjoleskapet skal fungere optimalt. Amana Appliances, Inc. kan/DDke holds ansvarlig for feil installationsjon.

Krav til installationsjon

1. Settes i en jordet stikkontakt med en separat stromkontakt pa 230 volt, 50Hz 10A.
2. Beskytt myke gulv med papp aller matter.
3. Settes pa et gulv som kan baeere opptil 429kg

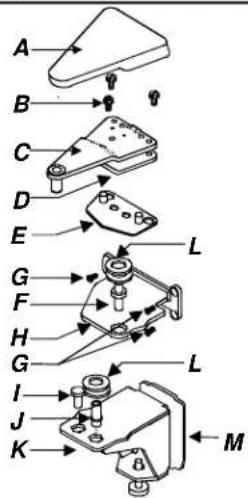

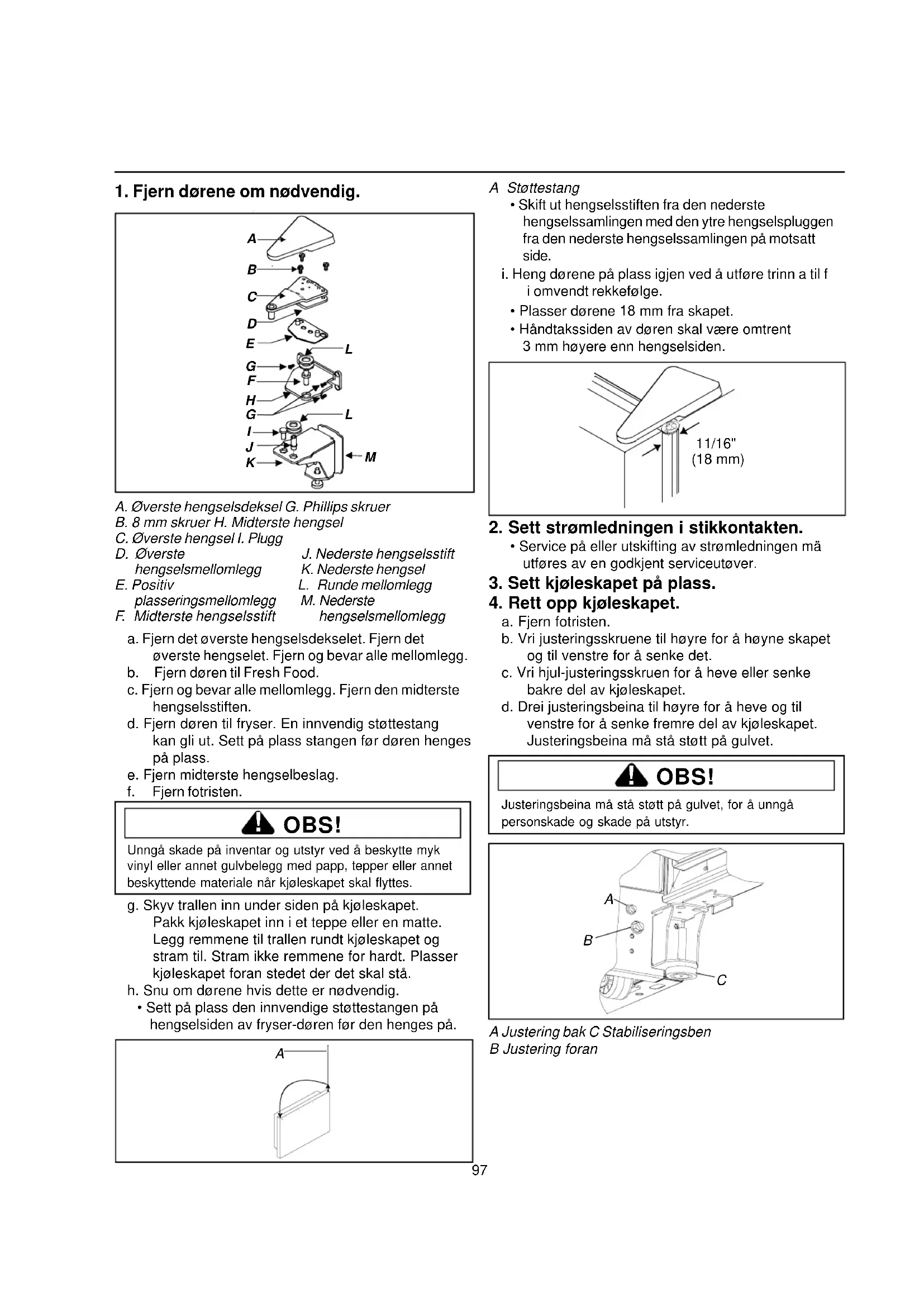

M. Nederste hengselsmellomlegg

a. Fjern det overste hengselsdekselet. Fjern det overste hengselet. Fjern og bevar alle mellomlegg.
b. Fjern doren til Fresh Food.
c. Fjern og bevar alle mellomlegg. Fjern den midterste hengselsstiften.
d. Fjern doren til fryser. En innvendig stottestang kan gl ut. Sett pa plass stangen for dorren henges pa plass.
e. Fjern midterste hengselbeslag.
f. Fjern fotristen.

Unngä skade pa inventor og utstyr ved a beskytte myk vinyl aller annet gulvbeegg med papp, tepper aller annet beskyttende materiale nar kjoleskapet skal flyttes.

g. Skyv trallen inn under sider pa kjoleskapet. Pakk kjoleskapet inn i et teppe erer en matte. Legg remmene til trallen rundt kjoleskapet og stram til. Stram ikke remmene for hardt. Plasser kjoleskapet foran stedet der det skal sta.
h. Snu om drene his dette er nodvendig. Sett pa plass den innvendige stottestangen pa hengselsiden av fryser-daren for den henges pa.

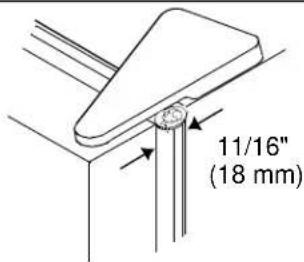

A Stottestang

i. Heng drene pa plass igjen ved a utfore trinn a til f i omvendt rekkefolge.

• Plasser dorene 18 mm fra skapet.
• Handtakssiden av doren skal vare omtrent 3 mm hoyere enn hengselsiden.

2. Sett strømledningen i stikkontakten.

Service pa aller utskifting av strmledningen ma utfores av en godkjent serviceutover.

3. Sett kjoleskapet på plass.

4. Rett opp kjoleskapet.

a. Fjern fotristen.
b. Vri justeringsskuene til høyre for a høyne skapet og til venstre for a senke det.
c. Vri hjul-justeringsskruen for a heve ell er senke bakre del av kjoleskapet.
d. Drei justeringsbeina til høyre for Å heve og til venstre for Å senke fremre del av kjoleskapet. Justeringsbeina ma sta støt pa gulvet.

Justeringsbeina ma sta stott pa gulvet, for a unnga personskade og skade pa utstyr.

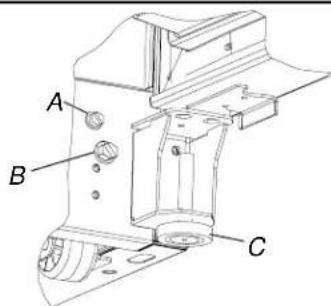

A Justering bak C Stabiliseringsben B Justering foran

Denne sjekklisten er kun til eget bruk.

Forbruker Installator

Dorer

□

□

Handtakssiden av doren er 3 mm hoyere enn dorens hengselside.

Dorene til skapet er fullstendig lufttette.

□

□

Juster slick at kjoleskapet stär rett

Bakre del av kjoleskapet heller 6 mm i forhold til fremre del.

□

□

Justeringsbeina star stott pa gulvet.

□

□

Fotristen er ordentlich festet til kjoleskapet.

□

□

Faglitteratur

Bruksanvisingen er gjennomgatt, inkludert falgende informasjon:

• Termostater for Fresh Food og fryser
  Fuktighetsregulert grnnsaksskuff
• Temperaturreguliert skuff
• Normale driftslyder

Merknader

Forbrukerens underskrift Installatorens underskrift Installatorens firmanavn/telefonnummer Dato

Termostater

Dette kjoleskapet fungerer best ved normal innetemperatur som er mellom 13 og 43^

Termostater for Fresh Food og fryser

Termostaten til Fresh Food er plassert overst pa bakveggen i Fresh Food-enheten.

Termostaten til fryser er plassert foran i taket pa hoyre side i fryser-enheten.

Nár fryser-termostaten er innstilt på OFF, kjoles verken fryser-ller Fresh Food-delen. Innstill Först begge termostatene til 4. Vent i 24 timer til Fresh Food- og fryser-enheten har nadd onsket temperatur. Etter 24 timer kan termostatene reguleres med ett tall om gangen hvis dette er onskelig. 1 er varmeste og 7 er kaldeste innstilling.

Innstilling av termostatene

Innstill termostatene noyaktig ved a bruke et husholdningstermometer som viser temperaturer mellom -21 og 10^

Stikk termometeret inn mellom frosne pakker i fryserenheten. Vent i 5 til 8 timer. Hvis temperaturen i fryser nikke har nadd -17 eller

-16 °C, på termostaten reguleres med ett tall om gangen. Undersök igjen etter 5-8 timer.

Sett termometeret i et glass vannmidt i Fresh Food-delen. Vent 5 til 8 timer. Regular termostaten med att tall om gangen hvis temperaturen i Fresh Food-delen ikke har nadd 3 eller 4^ . Undersok igjen uttered 5 til 8 timer.

Fresh Food-funksjoner

OBS!

Unngå skade pa utstyret. Kontroller at hyllen er forsvarlig festet for ting settes pa den.

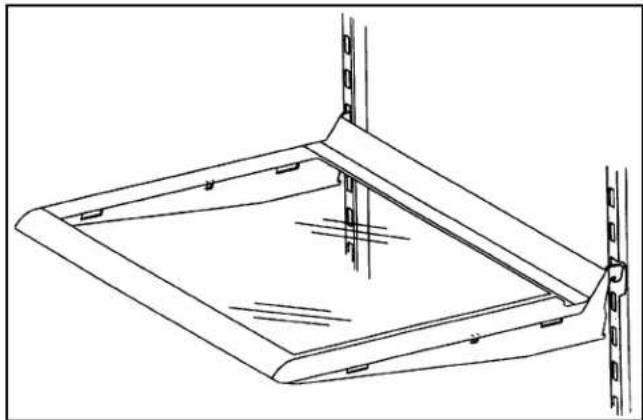

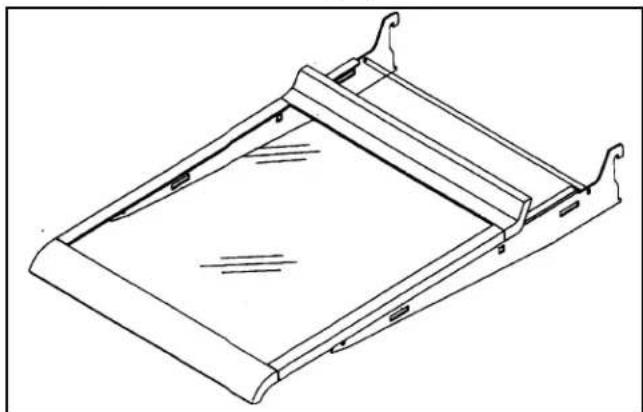

SpillsaverTM-hyller

Spillsaver ^TM -hyller er justerbare for à tilpassé individuelle oppbevaringsbehov og for à gère det lettere à vaske opp eventuelt søl.

OBS!

Unngå personskade eller skade på utstyr. Handter det termisk herdede glasshyllene med varsomhet. Hyllene kan plutselig knuse hvis de fãr sprekker eller skraper, eller ved bra temperaturforandringer.

Fjern hyllen ved a lotfe den opp foran, lnsne krokene fra metallsporet og deretter trekke hyllen ut.
- Sett hyllene tilbake ved Å sette krokene inn i metallsporet og senke hyllen ned foran.

Easy glide™-hyller kan trekkes ut, sikat adkomst til ting som er plassert bakerst i skapet, blir lettere.

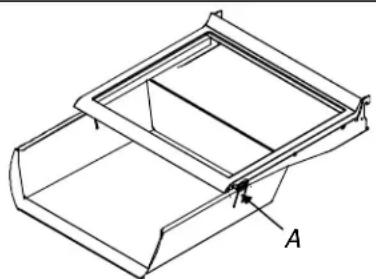

Deli Port

Deli Port™ gir plassbesparende lagerplass under Spillsaver™-hyllen, og kan trekkes ut for enkel adkomst.

Fjern hyllen ved a trekke den ut til den stopper. Trykk inn klipsene pa haver side av hyllen og trekken den forover.
- Sett hyllen tilbake ved Å sette den i sporet og skyve på plass.

A Tapp

Skuffer

Fuktighetsregulert gronnsakskuff

Høyre skuff er fuktighetsregulert. Denne skuffen holder grænnsakene friske lenger. Pakk grænnsakene godt inn. Vask ikke grønnsakene for de legges i skuffen. Overflødig fuktigkeit forer til at grønnsakene blir fortere ødelagt. Kle ikke skuffen med papirhändklær. Papirhändklær trekker til seg fuktighet.

Fuktighetsregulatoren er plassert under listen pa forkanten av hyllen. Regulatoren justerer faktigheten i skuffen. Skyy regulatoren mot hoyre for grønnsaker som salat, spinat eller kal. Skyy regulatoren mot venstre for mat med "skinn" sik som blomkal, maiskolber eller tomater.

Temperaturregulert skull

Skuffen til venstre er temperaturregulert. Denne skuffen holder maten fersk lenger og temperaturen er opptil 3^ kjoligere enn i Fresh Food-delen. Bruk denne skuffen til oppbevaring av palegg, eller som ekstra oppbevaringsplass for grønnsaker.

Termostaten er plassert under listen på forskanten av hyllen. Disse justerer mengden av kald luft som sirkulerer rundt skuffen. Skyv regulatoren mot venstre for normal temperatur i Fresh Food, og mot høyre for lavere temperatur. Det kan dannes iskrystaller på skuffen eller maten hvis termostaten er satt på den kaldeste innstillingen. Fresh Food-regulatoren mA kanskje justeres.

Unngå personskade eller skade på utstyr. Handter det termisk herdede glasshyllene med varsomhet. Hyllene kan plutselig knuse hvis de fãr sprekker eller skraper, eller ved bra temperaturforandringer.

1. Åpne den venstre skuffen. Åpne den høyre skuffen hvis døren er hengslet på venstre side.

2. Fjern hyllen forsiktig ved a lofte den opp fra undersiden. Vipp opp pa den ene sider og trekk ut.

3. Fjern den venstre skuffen ved Å løfte den opp foran samtidig som den støttes under med händen, og trekkes ut. Fjern høyre skuff hvis dørene er hengslet på venstre side.
4. Fjern støtten i fordypningen mitt i bunnen av Fresh Food delen ved á lofte den opp.
5. Fjern den andre grønnsakskuffen ved á skyve den til motsatt vegg. Løft opp skuffen foran samtidig som den støttes med handen på undersiden, og trekk den deretter ut.
6. Sett skuffer og hylle tilbake ved ø utføre trinn 1 til 5 i omvendt rekkefolge.

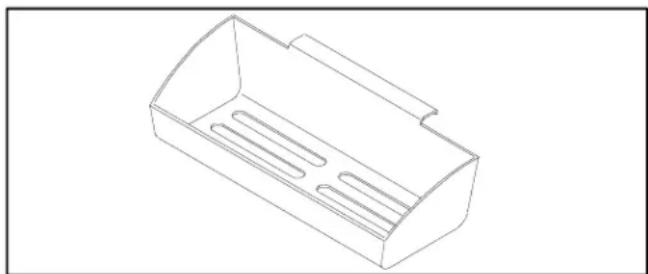

Crisper Tote

Crisper Tote™ gir lett adkomst til, og beskytelse for mindreprodukter som sma tomater, sitroner, sopp osv., i den fuktighetsregulerte grønnsakskuffen.

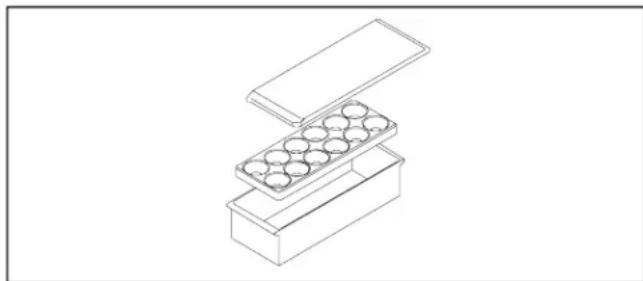

Tildekket oppbevaringsboks

Oppbevaringsboksen har et lokk og et LAST brett for egg.
Nár brettet er tatt ut, kan boksen romme ting som en vanlig eggkartong, isbiter, osv.

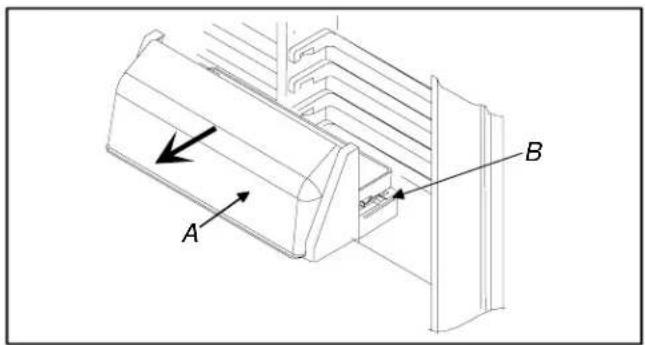

Enhet for meierivarer

Enheten for meierivarer gir lettvint oppbevaring av matvarer som smor, ost, osv.

Fjern enhances for meierivarer ved a lotte dekselet, klemme tappene inn mot midten og trekke ut.
- Sett encheten for meierivarer tilbake ved Å skyve inn til tappene lases på plass, og lukk deretter igjen dekselet.

A Dor

B Tapp

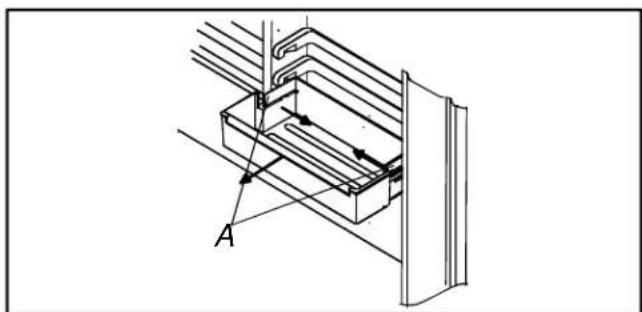

Dorskuffer

Dorhyllene kan justeres i forhold til individuelle oppbevaringsbehov.

Fjern dorskuffene ved a skyve tappene inn mot midten og trekke opp.
- Sett pá plass dōrskuffene ved à skyve dem inn til tappene lases pá plass.

A Tapp

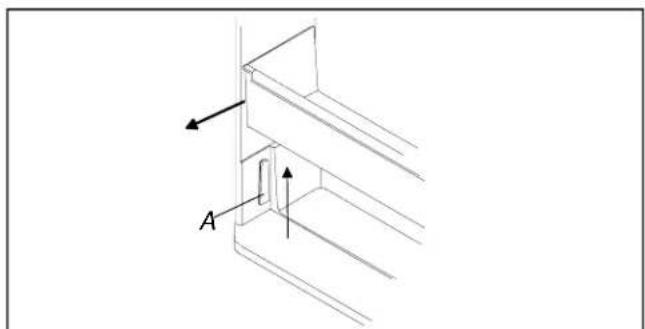

Dorphy

Fjern hyllen fra doren ved a lofte opp pa begge sider og trekke ut.
- Sett på plass hyllen i doren ved Å sette hyllen på skinnene og sö skyve ned.

A Glider

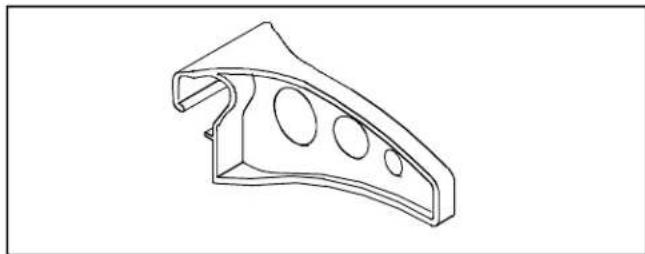

Justerbare skillevegger

Justerbare skilvegger holder ting pa plass, og kan justeres i forhold til individuelle oppbevaringsbehov. Skilveggen passer til alle Fresh Food-skuffer erller -hyller i doren.

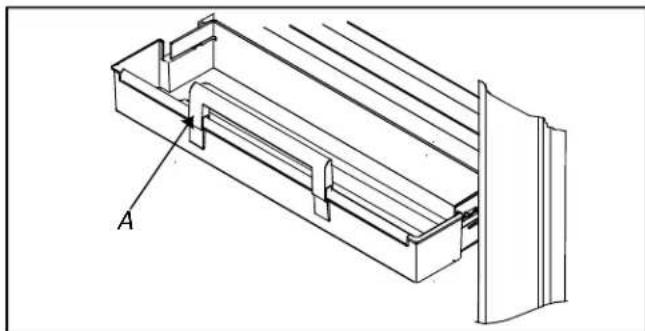

Stotte for hovepakker

Den hove stotten holder hove ting pa plass. Stotten passer til alle Fresh Food-skuffer erler -hyller i doren.

A Holder til hoye pakker

Fryser-funksjoner

OBS!

Unngå skade på utstyret. Kontroller at hyllen er forsvarlig festet for ting settes pa den.

Dette kjoleskapet leveres med en isbotte, brett til isterninger, ishylle og risthylle.

Isserveringsbakke

• Fjern ishyllen ved a lofte hyllen av plastknottene og deretter trekke den ut.
• Sett ishellen tilbake ved sette hyllen på plastknottene og skyve ned til den sitter på plass.

Pivot BinTM

Pivot bin™ gir grei oppbevaringsplass for frossenmat i fryser-døren, og den kan vippes litt forover, sik at det erlett àkommen til varene.

A Skiver C Isserveringsbakke

B Skruer

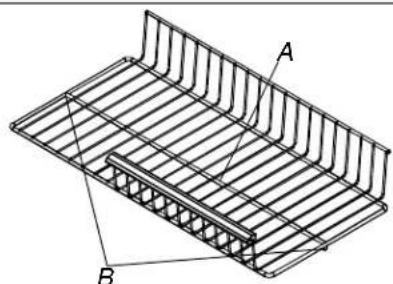

Glidende hylle

Den glidende hyllen kan dras frem for a fallett adgang til de bakerste matvarene.

Fjern hyllen ved a trekke den sa langt frem som mulig.
- Grip fatt i hyllens midterste kinne og dra hyllen opp og ut av skapet.
- La den gli pa plass igjen inntil ballpunktet sitter i sporet.

Nettingskilvegegen organiserer oppbevaringsplassen. Skilvegegen kan flyttes til horeller venstre.

ADVARSEL

Trekk ut strømledningen til kjoleskapet for det skal vaskes for a unngå elektrisk stot som kan forårsake personskade eller dødsfall. Sett strømledningen i kontakten igjen etter vaskingen.

OBS!

Disse tingene kan skrape opp, lage sprekker ell misfarge overflatene.

Vask icke skuffer, hyller osv. i oppvaskmaskinen.

Fjerning av lukt

1. Ta ut all mat.
2. Vask alle innvendige overflater, tak, gulv og vegger, slick som beskrevet i instruksjonsboken under "Generelt". Vær speielt oppmerksom på hjørner, sprekker og fordypninger. Vask alle skuffer, hyller og tetningslister.
3. Vask og tork alle flaskere, beholdere og glass for de settes tilbake i kjoleskapet. Pakk maten godt inn i lufttette beholdere for a unnga fortsett lukt. Undersok etter 24 timer om lukten er borte.

Gjennomfor folgende trinn dersom lukten icke er borte.

1. Utfor trinn 1 og 2.

2. Plasser grønnsakene oppa hyllen i Fresh Fooddelen. Fyll opp Fresh Food og fryser-enheten medSAMmenkrøllet avispapir. Bruksider med svart-hvit trykk.

3. Strø grillkull utover på avispapiret.

4. Lukk drene og la grillkullet ligge der i 24 til 48 timer.
5. Fjern grillkullet og avispapiret.
6. Utfor trinn 2 og 3.

Lim

1. Fjern limrester ved a gni tannpasta pa limet med fingrene til limet losner.
2. Skyll overflaten med varmt vann. Tørk overflaten med en myk, ren klut.

Tetningslieter pa doren

1. Vask dorens tetningslister hver tredje maned, slick som beskrevet under "Generelt".

Kondensatorsloyfe

Stovsug kondensatorslayfen haver tredje maned, for at kjoleskapet skal gi optimal ytelse. Oppsamlet stov og lo kan forarsake folgende:

• Reduserkjøling
• Hoyere strømforbruk

• Deler kan gá fortere i stykker

• Fjern fotristen ved à ta tak på haver side og trekke ut.

• Rengjør overflaten på forsiden av kondensator-sloyfen med munnstykker på støvsugerslangen.
• Sett fotristen tilbake ved Å træ klipsene inn i hullene og klemme på plass.

Glasshyller

OBS!

Unngå personskade eller skade på utstyr. Handter det termisk herdede glasshyllene med varsomhet. Hyllene kan plutselig knuse hvis de fãr sprekker eller skraper, eller ved bra temperaturforandringer.

Fjern hyllen ved Å lofte den opp foran, Iøsne krokene fra metallsporet og trekke ut. Legg hyllen på et handkle. Juster hyllen til romtemperatur ffor den vaskes.

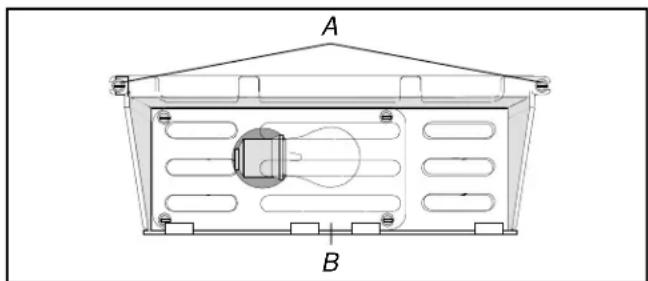

• Vent til lyspaeren er kald.

• Bruk hansker ved skifting av lyspaere.

• Du fär tilgang til lyspæren ved à fjerne to utvendige skruer bak. Baksiden av lyspæredekselet felles ned. Skift ut lyspæren med en 25 Watt lyspærere som er beregnet på kjøleskap.

• Sett på dekselet igjen ved á holde det fast mot taket. Sett i og stram skruen.

A 6mm skruer B Lyspaeredeksel

Energitips

Dette kjoleskapet er konstrukt til a vare ett av de mest strømsparende kjoleskapene på marketed.

Strømforbruket kan reduseres på følgende mæte:

• Bruk kjoleskapet i normal innetemperatur som er mellom 13 og 43^ , og plasser det ikkeær varmekilder eller direkte sollys.
• Innstill ikke termostaten for Fresh Food, fryser og skuffen kaldere enn nødvendig.
  Fyll fryser-enheten halt full.
• Hold dorens tetningslister rene og smidige. Sett pa nye tetningslister nár de gamle er utslitt.
• Hold kondensatorsluyfen ren.

Ferietips

1. Tøm Fresh Food- og fryser-enheten.

2. Trekk ut strømledningen.

3. Vask kjoleskapet og tetningslistene på doren, slick som beskrevet under "Generelt" i delen om rengjöring og vedlikehold.
4. La dorene sta apne, sik at luften inni farr sirkulere.
5. Hvis det er installert ismaskin, skal vanntilforselen til kjoleskapet skrus av og armen til ismaskinen settes i av-stilling.

Normale driftsnyder

Dette nye kjoleskapet kan vare en erstatning for et kjoleskap med et annet utseende, som varindre strømsparende ellerindre av størrelse. Moderne kjoleskap har nye funksjoner og er langt mer strømsparende. Dette kan avgi ukjente lyder. Disse lydene er normale og du vil snart blv cant med dem. Disse lydene indikerer ogsa at kjoleskapet fungerer og virker som det skal.

Fryser-termostaten avgir en klikkelyd nar kondensatorsloyfen starter erer stopper.
Fryser-viftenlagerblaselyder.
Lukket system (kjoleelement og varmeveksler). Frysevaksken gurgler, bruser aller hores ut som vann som koker.
- Avrimingselement lager frese-, visle-ller bruselyder.
Kondensatorviftenlagerblaselyder.
- Kompressoren har en høy summende eller pulserende lyd.
- Isterninger fra ismaskinen (noen modeller) faller ned i isboksen.
Vannkranen for ismaskinen (noen modeller) summer nár ismaskinen fylles med vann. Dette skjer enten kjoleskapet er tilkoblet vann eller ikke. Dersom kjoleskapet ikke er tilkoblet en vannkran, stanses lyden ved á heve armen til ismaskinen og sette den i av-stilling.
- Isolasjonsskum er meget strømsparende og et utmerket isolasjonsmaterialie. Isolasjonsskum er imidlertid ikke like lydisolerende som glassfiber, som ble benyttet tidligere.

Problem	Løsning
Kjøleskapet virker ikke.	• Kontroller at fryser-termostaten er på. • Kontroller at strømledningen stär i kontakten. • Kontroller sikringen og strømbryteren. Sett strøm-ledningen til et annet apparat i stikkkontakten. • Vent i 40 minutter for Å se om kjøleskapet starter igjen. Hvis fryser-termostaten er på, lysene virker, men 2 vifter og kondensatorsløyfen ikke virker, kan grunnen+vare at kjøleskapet erinne i en avrimingsprossess.
Kjøleskapet fungerer fremdeles ikke.	• Trekk ut kjøleskapets strømledning. Flytt maten til en annen entet, eller legg tãriss i fryser-enheten for Å bevare maten. Garantien gjelder ikke tap av mat Les garantien og finn ut hva som dekkes.
Temperaturen på maten er forøy.	• Se ovennevnte avsnitt. • Mat som nettopp er lagt i kjøleskapet,@må fã tid til Å.na temperaturen i Fresh Food-ller fryser-enheten. • Kontroller at tetningslistene på ørethen lufttette. • Rengjør kondensatorsløyfen. • Juster Fresh Food- og/eller fryser-termostaten.
Temperaturen er forøy i den temperaturregulerte skuffen.	• Innstill til kaldere ved Å skyve på regulatoren. • Innstill til kaldere ved Å justere fryser-regulatoren.
Temperaturen på maten er for lav.	• Rengjør kondensatorsløyfen. • Juster Fresh Food-termostaten. • Sett fryser-termostaten på en varmere innstilling.Det kan ta noen timer För temperaturen erjustert.
Kjøleskapet kjører for sometime.	• Det kan,vare normalt for Å beholde en jevn temperatur. • Dorene kan ha vært ápnet for sometime,eller holdt ápne i lengre期内ader. • Mat som nettopp er lagt i kjøleskapet,mà fã tid til Å.na temperaturen i Fresh Food-ller fryser-enheten. • Rengjør kondensatorsløyfen. • Juster fryser-termostaten. • Kontroller at tetningslistene er helt lufttette.
Vanandræper dander seg på innsiden av kjøleskapet.	• Dette er vanlig i perioder med hjøl uftfuktighet eller,hvis ørene ápnes for ofte.
Vanandræper dander seg på utsiden av kjøleskapet.	• Kontroller at tetningslistene er helt lufttette.
Skuffer som er vanskelige á lukke.	• Undersøk om varer hinderer skuffen i Å skyves ordentlig igjen. • Undersøk om skuffen er satt inn på riktig mæte. • Vask sporene til skuffen med varmt säpevann. Skyll og tørk grundig. • Smør et tynt lag med vaselin i sporene til skuffen. • Kontroller at kjøleskapet stär rett.
Lukt i kjøleskapet.	• I delen Rengjøring og vedlikehold finner du anvisninger for hvordan du fjerner lukt.

Fra Andre Til Femte Ar

Amana Appliances vil levere residedeler uten omkostninger, f.o.b. Amana, lowa, USA, hvis eventuelle kompressorer er defekte som folge av utforelse aller materialer.

Garantibegrensninger

• Garantien begyinner á gjelde fra og med den opprinnelige kjapedatoen.
  Service ma utfores av en godkjent Amanareparatar.

Garantien gjelder ikke dersom

• Serieplaten er blitt uleselig.
• Produktet er brukt kommersielt, på utlieebasis aller leaset.
• Produktet har en feil ell skade grunnet uhell med produit, endring, kobling til feil type stromkilde, brann, oversvommelse, lynnedslag, transportbehandling ull andre forhold som Amana Refrigeration, Inc. jak he herredomme over.
• Produktet er installmenter brukt på feil mäte.

Eierensansvar

Kunne leggeframkjopsbevis (kvittering).
- Foreta normal rengjaring og vedlikehold. Skifte ut deler i ffolge bruks- og vedlikeholds-anvisingene.
Gjore Produktet rimelig tilgengelig ved eventuell service.
- Betale hoyere servicegodtgjorelse hvis reparasjonen skjer utenom vanlig arbeidstid.
- Betale for service i forbindelse med installasjon ell erbruk avproduktet.

Amana Appliances skal不解 i noe tilfelle holds ansvarlig for direkte aller indirekte skader, inkludert tap av mat*.

Forvaringsfack med lock 133

Mjolkproduktcenter. 134

Dorrfack 134

Dorrhylla 134

Justerbara fordelare. 134

Hällare for lαngapaket. 134

Frys-funktioner 135

Frys-hylla 135

Stalradskorg 135

Staltradsfordslare 135

Pivot Bin 135
