BRUKSANVISNING DHG 360 EINHELL

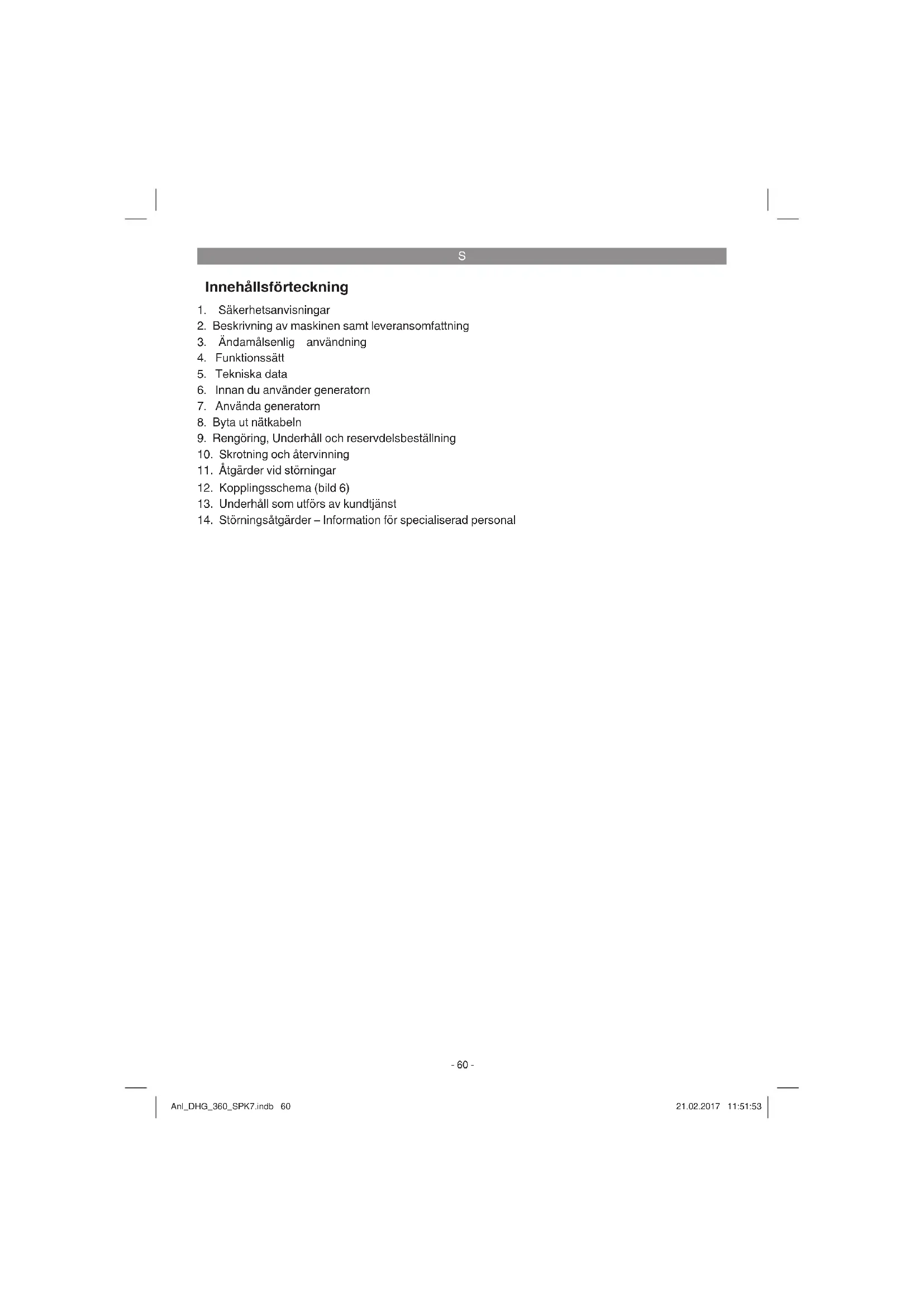

Innehållsförteckning

1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Funktionssätt
5. Tekniska data
6. Innan du använder generatorn
7. Använda generatorn
8. Byta ut nätkabeln
9. Rengöring, Underhåll och reservdelsbeställning
10. Skrotning och återvinning
11. Åtgärder vid störningar
12. Kopplingsschema (bild 6)
13. Underhåll som utförs av kundtjänst
14. Störningsåtgärder – Information för specialiserad personal

S

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

• Läs igen och se till att du har förstått instruktionerna, och särskilt säkerhetsanvisningarna, innan du installerar och tar denna generator i drift. Var medveten om de faror som kan uppstå vid arbeten på oljedriven värmeutrustning av värme, brandfara, bristande ventilation samt hantering av bränsle.
• Inga förändringar får genomföras på varmluftsgeneratorn.
• Använd endast originaldelar för underhåll och tillbehör.
  Se till att barn hålls på avständ från varmluftsgeneratorn.
• Varning! Risk för brännskador! Rör inte vid generatorn när den är i drift (bild 14).
• Använd aldrig varmluftsgeneratorn i utrymmen som saknar ventilation.
• Explosionsfara: Använd aldrig varmluftsgeneratorn i rum med mycket brandfarliga material.
• Pumptrycket som har förinställts av tillverka- ren får inte ändras. Risk för att varmluftsgene- ratorn skadas och att bränder uppstår.
• Inför transport måste varmluftsgeneratorn säkras mot att glida eller välta.
• Ställ varmluftsgeneratorn på en säker plats som inte lutar. Det är förbjudet att vrida eller luta generatorn medan den är i drift.
• Slå alltid ifrån och låt varmluftsgeneratorn svalna innan den transporteras eller tankas.
  • Var försiktig så att inget bränsle spills ut när

bränsle fylls på.

• Använd aldrig varmluftsgeneratorn vid regn eller snöfall.
• Fatta aldrig tag i varmluftsgeneratorn med våta händer.
• Skydda dig mot elektriska risker. Använd endast förlängningskablar som har godkänts och märkts för användning utomhus.
• Om förlängningskablar används får kablarnas totala längd för 1,5 mm ^2 inte överskrida 50 m. För 2,5 mm ^2 får 100 m inte överskridas.
• Reparation och inställningar får endast utföras av behörig fackpersonal.
• Tanka inte generatorn och töm inte tanken i närheten av öppen låga, eld eller gnistregn. Rökning förbjuden!
• Rör inte vid heta delar. Ta inte bort några skyddskåpor.
• Generatorerna får inte utsättas för fukt eller damm. Tillåten omgivningstemperatur -10°C till +40°, max. 100 m ö h, rel. luftfuktighet: 90 % (icke-kondenserande).
• Varning! Dieselbränsle eller eldningsolja EO 1 är hälsofarligt. Använd säkerhetshandskar när du hanterar dieselbränsle eller eldningsolja EO 1. Beakta detta när driftmaterial (dukar, trasor) som har dränkts in med dieselbränsle eller eldningsolja EO 1 ska avfallshanteras.
• Anslut aldrig varmluftsgeneratorn till en extern bränsletank.
• Använd endast generatorn i komplett monterat skick.
• Dra ut stickkontakten om generatorn inte längre ska användas.
• Täck aldrig för luftintag eller luftutsläpp – brandfara!
  • Transportera aldrig generatorn i tankat skick.
  Se till att minimiavständet mellan generatorn och andra föremål inte underskrider 3 m framåt eller 1,25 m bakåt, åt sidan och uppåt.
• Generatorn får endast användas utomhus eller i väl ventilerade utrymmen. Luftintagen i rummet måste uppvisa en yta på minst 0,02 m ^2 per kW värmeeffekt. Vid en värme-effekt på 36 kW resulterar detta i en yta på sammanlagt 0,72 m ^2 . Öppna t ex fönster och dörrar för att släppa in utomhusluft. Rummets volym ska uppgå till minst 1100 m ^3 .
• Varning! Vid förbränning uppstår mindre mängder giftig kolmonoxid.
• Av denna anledning krävs kontinuerlig ventilation och luftning för att undvika risken för kolmonoxidförgiftning som kan leda till dödsolyckor. De första symptomen som tyder på en kolmonoxidförgiftning är huvudvärk, svidande

S

näsa och ögon, illamående, yrsel, torr mun och halssmärtor.

• Om dessa symptom förekommer fastän utrymmet luftas och ventileras tillräckligt, måste du genast slå ifrån generatorn och öppna alla fönster och dörrar. Använd inte generatorn längre och kontakta kundtjänst som kan granska utrustningen.
• Personer med bronk- eller lungsjukdomar, hjärtsjukdomar eller andra svåra sjukdomar samt gravida personer bör kontakta läkare innan de använder generatorn.
• Genomför tvunget driftstart och tändning enligt bruksanvisningen.
• Om generatorn inte kan lämnas utan uppsikt i ett säkert skick ska den slås ifrån.

Denna generator är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av generatorn. Barn ska hållas under uppsikt för att säkerställa att de inte använder generatorn som leksak.

Varning! Använd endast diesel eller eldningsolja EO 1 som bränsle.

Använd aldrig bensin, alkohol, lösningsmedel eller andra extremt brandfarliga ämnen.

Förpackning

Generatorn ligger i en förpackning som fungerar som skydd mot transportskador. Spara på förpackningen så att generatorn kan förvaras på lämpligt sätt (t ex under vintern). Om du ändå bestämmer dig för att kasta förpackningen måste du tänka på att den kan återanvändas eller lämnas in för återvinning.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Luftutsläpp
2. Främre handbygel
3. Hållare för förlängningskabel
4. Övre kåphalva
5. Temperaturdisplay
6. Bakre handbygel
7. Fläktskydd

8. Tryckmätare

9. Bränsletank

10. Tömningsplugg
11. Nätkabel
12. Strömbrytare
13. Inställningsknopp för termostat
14. LED
15. Sidoskydd
16. Tanklock
17. Bränsledisplay
18. Undre käphalva

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Oppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Dieseldrivenvarmluftsgenerator
• Hjul
- Hjulaxel (fastlimmade på emballaget i kartongen)
• Rörram (3 delar)
• Reservsäkringar
• Påse med monteringsmateria
• Original-bruksanvisning

S

3. Ändamålsenlig användning

Den transportabla varmluftsgeneratorn som kan drivas med eldningsolja EO 1 eller diesel, är perfekt för uppvärmning eller torkning av väl ventilerade utrymmen (t ex tält, lagerhallar, byggarbetsplatser) av tillräcklig storlek (min 1100 m³). En tillförlitlig tillförsel av friskluft samt bortledning av förbränningsavgaser ska säkerställas med tillräckliga luftnings- och ventilationsöppningar. Generatorn får endast användas utomhus på ett väderskyddat ställe under tak.

Generatorn får inte användas till uppvärmning av bostäder eller campingfordon (t ex husvagnar eller husbilar).

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Funktionssätt

Varmluftsgeneratorn är utrustad med en kompressor som genererar ett undertryck som suger in bränslet från tanken. Bränslet som sugs in leds vidare till ett brännarmunstycke. Vid detta munstycke uppstår en luft-bränsleblandning. Denna blandning tänds elektriskt i brännkamma-ren. Fläkten blåser in luft i brännkammaren som sedan blåses ut framtill i uppvärmt skick. Avsedd temperatur kan ställas in med inställningsknoppen för termostaten. Efter att denna temperatur har nättis slås generatorn ifrån automatiskt, och slås sedan på igen efter att temperaturen har underskridits.

En fotocell övervakar permanent förbränningen och slår ifrån generatorn vid störningar. Generatorn slås även ifrån vid överhettning. I detta fall måste du kontakta kundtjänst. De elektriska komponenterna skyddas av en fi nsäkring (smältsäkring).

5. Tekniska data

Nätanslutning 230 V \~ 50 Hz / 2,3 A

Värmeeff ekt (Hi) 36 kW

Värmelägen 1

Bränsle ....eldningsolja EO 1 eller diesel

Pumptryck (+/- 10 %): ..... 0,31 bar (4,2 psi)

Bränsleförbrukning ....3,6 liter/h

Tankvolym 38 liter

Motoreffekt 150 W

Eff ektbehov max. 530 W

Luftflöde 900 m³/h

Lufttemperatur max. 404°C

6. Innan du använder generatorn

• Innan du ansluter generatorn måste du övertyga dig om att informationen på märkskylten stämmer överens med nätets data.
• Ställ alltid den transportabla generatorn på en säker och horisontal yta.
• Generatorn måste alltid stå lodrätt.
• Se till att minimiavständet mellan generatorn och andra föremål inte underskrider 3 m framåt eller 1,25 m bakåt, åt sidan och uppåt.
• Generatorn får endast användas utomhus eller i väl ventilerade utrymmen. Luftintagen i rummet måste uppvisa en yta på 0,02 m ^2 per kW värmeeffekt. Vid en värmeeffekt på 36 kW resulterar detta i en yta på sammanlagt 0,72 m ^2 . Öppna t ex fönster och dörrar för att släppa in utomhusluft.
• Generatorn får endast anslutas till ett jordat stickuttag.
• Generatorn ska alltid installeras och drivas enligt gällande föreskrifter.

6.1 Montera generatorn (bild 2)

Till montering krävs: Stjärnskruvmejsel, 8 mm + 19 mm gaff elnyckel.

1. Skjut in hjulaxeln (C) genom axelfästet i grundramen (I). Skjut distanshylsorna (D) på hjulaxeln (C).

2. Skjut hjulen (B) på hjulaxeln.

3. Skruva fast hattmuttrarna (H) handfest (dra

S

inte åt) på axeln.

1. Skruva fast diesel-varmluftsgeneratorn (A) på den främre handbygeln (2) och grundramen (I). Använd de korta skruvarna (K), de långa skruvarna (L) samt muttrarna (M).
2. Skruva fast den bakre handbygeln (6) på grundramen med resterande långa skruvar (L) och muttrar (M).
3. Ta av hjulen igen.
4. Skruva fast den bakre handbygeln (6) på grundramen med resterande korta skruvar (L) och muttrar (M).
5. Fäst hjulen slutgiltigt.

6.2 Tanka generatorn Instruktioner

- Bränslet i form av eldningsolja EO 1 eller diesel måste tvunget lagras i en bränsledunk som har markerats tydligt med "Eldningsolja EO 1" resp. "Diesel".

• Beakta föreskrifterna för lagring av eldning-solja EO 1 och diesel som gäller i ditt land.
  • Använd aldrig biodiesel.
• Vid temperaturer under 5°C rekommenderar vi att vinterdiesel används för att undvika problem med insugningen av bränsle.
• Eldningsolja EO 1 och diesel åldras under tidens lopp. Av denna anledning ska bränslet som du håller i lager användas inom sex månader.
• Tanke endast utomhus och om generatorn har svalnat.

• Beakta säkerhetsanvisningarna (kapitel 1).

• Ta av tanklocket (bild 1/pos. 17).

• Fyll långsamt på eldningsolja EO 1 eller diesel i tanken tills "F" visas på bränsledisplayen (bild 1/pos. 18). (Max. tankvolym, se Tekniska data)
• Skruva på tanklocket igen.

7. Använda generatorn

7.1 Slå på generatorn (bild 3) Instruktioner

• Varmluftsgeneratorn kan anslutas till ett valfritt jordat stickuttag med 230 V växelspänning som säkrats med en 10 A stark ledningsskyddsbrytare. Vi rekommenderar att du endast ansluter generatorn till en strömförsörjning som skyddas av en jordfelsbrytare (RCD) med max. 30 mA utlösningsström.
  • Använd endast intakta nätkablar. Tänk på

att nätkabeln får inte vara hur lång som helst (max. 50 m). Nätkabeln till generatorn måste uppvisa en ledningsarea på 3 x 1,5 mm ^2 .

- Vi rekommenderar att du startar generatorn utomhus för första gången (ca 10 minuter) så att oljerester som finns kvar på plåtdelarna från tillverkningen bränns bort.

1. Anslut stickkontakten med en förlängningskabel.
2. Ställ in avsedd temperatur (intervall +5°C till +45°C) med inställningsknoppen för termos- taten (pos. 14).
3. Ställ strömbrytaren (pos. 13) på läge ON (I). Generatorn startar, lysdioden (pos. 15) är tänd och rumstemperaturen visas (pos. 5).

Instruktioner

• Temperaturdisplayen fungerar endast inom intervallet - 17°C till + 37°C. Vid temperaturer under - 17°C visas "LO", över +37°C visas "HI".
• Om eldningen i värmaren inte slås på, måste termostaten ställas in på en högre temperatur. Om förbränningen fortfarande inte slås på, måste du slå ifrån generatorn och därefter genomföra en felsökning med hjälp av störningslistan (kapitel 11).

7.2 Slå ifrån generatorn

1. Ställ strömbrytaren (bild 3/pos. 13) på läge OFF (0) - generatorn slås ifrån.
2. Dra ut stickkontakten.

7.3 Slå på generatorn igen

1. Vänta i minst 10 sekunder innan du slår på generatorn igen.
2. Slå på generatorn igen enligt beskrivningen under punkt 7.1. Beakta samtliga ovanstående instruktioner.

7.4 Förhållningsregler i nödfall

• Ställ genast strömbrytaren på läge „0“ och dra sedan ut stickkontakten.
  Se till att andra personer lämnar farozonen.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

S

9. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

9.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

9.2 Vid säsongens slut samt inför längre driftuppehåll (bild 4)

Töm bränsletanken med tömningspluggen (9) på tankens undersida. Ta upp den förbrukade oljan i en behållare och se till att den avfallshanteras enligt gällande föreskrifter. Dra ned pluggens lock. Om tömningspluggen har skadats måste den tvunget bytas ut. Tryck in den nya pluggen i tanktömningsöppningen och stäng till med locket (se bild 5).

Förvara generatorn och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den optimala förvaringstemperaturen är mellan 5°C och 30°C.

9.3 Underhåll

Underhåll får endast utföras av särskilt utbildad personal. Kontakta vår kundtjänst.

9.4 Reservdelsbeställning

Ange följande information när du beställer reservdelar:

• Produkttyp
  • Produktens artikelnummer
  • Produktens ID-nr.
  • Reservdelsnumret för reservdelen

Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

10. Skrotning och återvinning

Generatorn ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning.

Generatorn och dess tillbehör består av olika material som t ex metaller och plaster. Lämna in defekta delar till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

11. Åtgärder vid störningar

Om generatorn används på avsett vis bör inga störningar förekomma. Om störningar ändå skulle uppstå, kontrollera nedanstående möjligheter innan du kontaktar kundtjänst.

Störning

Fläktmotorn startar inte, lysdioden är inte tänd.

Möjlig orsak

a) Strömavbrott
b) Nätkabel eller stickkontakt skadad
c) Säkerhetstemperaturbegränsning kopplas in
d) Defekt fi nsäkring

Åtgärder

a) Kontrollera spänningen, avvakta ev. återinkoppling
b) Kontakta en specialfi rma för reparation
c) Lokalisera orsaken till överhettning. Luftintag och -utblås får inte vara övertäckta. Vänta i minst 10 minuter tills generatorn har svalnat. Slå därefter på generatorn igen. Kontakta vår kundtjänst vid behov.
d) Byt ut fi nsäkringen.

Störning

Fläktmotorn startar inte. Lysdioden är tänd eller blinkar, på displayen visas "E1" eller "E2".

Orsak

Termostaten har ställts in på ett för lågt värde.

Åtgärder

Ställ in termostaten på ett högre värde.

S

Störning

Fläktmotorn kör, lågan tänds inte, generatorn slås ifrån efter ett par sekunder och lysdioden blinkar. På displayen visas "E1".

Möjlig orsak

a) För liten mängd, felaktigt eller smutsigt bränsle i tanken.
b) För hög viskositet på grund av låg temperatur.

Åtgärder

a) Kontrollera innehållet i tanken. Tanka generatorn långsamt med eldningsolja EO 1 eller diesel.
b) Använd vinterdiesel.

12. Kopplingsschema (bild 6)

1 Manöverpanel

2 Driftlampa

3 Tändenhet

4 Tändelektrod

5 Pump

6 Kondensator

7 Jord

8 Säkring

9 Kontrollsystem

10 Strömbrytare

11 Fotocell

13. Underhåll som utförs av kundtjänst

Underhållsarbetet som beskrivs nedan får endast utföras av speciellt utbildad personal.

• Dra alltid ut stickkontakten inför rengörings- och underhållsarbeten.
• Låt alltid generatorn svalna helt innan du påbörjar underhåll.
  • Var uppmärksam på vassa kanter.
• Av säkerhetsskäl ska endast original-reservdelar användas.
• Bristfälligt underhåll kan leda till högre avgasvärden, sotbildning, felfunktioner och skador på generatorn.

Vi rekommenderar att följande underhållsarbeten utförs i angivna intervall:

Bränsletank

Bränsletanken ska spolas ur med rent bränsle var 200:e drifttimme eller vid behov. Använd aldrig vatten!

Luftfi Iter (bild 7)

Luftinsugningsfi ltret (A) ska bytas ut eller rengöras med tvållösning var 500:e drifttimme eller tidigare vid behov. Låt luftinsugningsfi ltret torka efter rengöring.

De båda luftutsläppsfi Itren (B / C) ska bytas ut var 500:e drifttimme eller tidigare vid behov. Skruva först av fi Iterlocket (D).

Fläktblad (bild 8)

Fläktbladen (E) ska rengöras minst en gång per driftsåsong eller oftare vid behov. Ta bort damm och annan smuts med en mjuk duk. Kontrollera att fläktbladen inte böjs. För att byta ut fläktbladen, lossa på skruven (F) och dra av bladen från motoraxeln (G).

Bränslemunstycke (bild 9a/9b)

Bränslemunstycket (H) ska rengöras eller bytas ut minst en gång per driftsäsong eller oftare vid behov.

Rengör bränslemunstycket framifrån med tryckluft. Om hårdnackad smuts ska tas bort kan det vara lämpligt att doppa ned bränslemunstycket i rent bränsle och sedan tvätta ur munstycket. Förväxla inte de båda slangarna (K / L).

Benämning av positionerna i bild 9a/9b

Pos. L = bränsleslang (-anslutning)

Pos. M = tändkabel

Pos. N = tändelektrod

Pos. P = brännarmunstycke

Tändelektrod (bild 10)

Tändelektroden (N) ska rengöras eller bytas ut var 600:e drifttimmte eller tidigare vid behov. Rengör tändkontakterna (Q) försiktigt med en trådborste. Kontrollera gapet mellan tändkontakterna (Q). Detta avständ måste uppgå till 3,5 mm.

Fotocell (bild 11)

Fotocellen (R) ska rengöras eller bytas ut minst en gång per driftsäsong eller oftare vid behov. Rengör framsidan av fotocellen med en bomullsduk som dränkts in med ren alkohol. Kontrollera

att fotocellen sätts in på rätt håll när den monteras tillbaka.

Bränslefi Iter (bild 12)

Bränslefi ltret (S) ska rengöras eller bytas ut minst två gånger per driftsäsong eller oftare vid behov. Tvätta ur bränslefi ltret i rent bränsle.

Obs! Lossa på bränslefi ltret genom att vrida på den med 90° i motsols riktning.

Ställa in pumptrycket (bild 13)

Det optimala pumptrycket anges i Tekniska data. Vrid runt på inställningsskruven (T) med en skruvmejsel medan generatorn är i drift tills manometern (pos. 8) visar optimalt pumptryck. Vrid medsols = högre tryck. Vrid motsols = lägre tryck.

14. Störningsåtgärder – Information för specialiserad personal

Problem

Lågan tänds, värmaren slås ifrån efter kort tid, lysdioden blinkar, "E1" visas på displayen.

Möjlig orsak

1. Felaktigt pumptrzyck
2. Smutsiga luftfi Iter
3. Smutsigt bränslefi Iter
4. Smutsigt bränslemunstycke
5. Smutsig fotocell
6. Felaktigt monterad fotocell
7. Defekt fotocell
8. Bristfällig elektrisk anslutning mellan elektronikkort och fotocell.

Åtgärder

1. Ställ in pumptrycket
2. Rengör eller byt ut luftfi ltret
3. Rengör eller byt ut bränslefi ltret
4. Rengör eller byt ut bränslemunstycket
5. Rengör eller byt ut fotocellen
6. Ställ in fotocellen rätt
7. Byt ut fotocellen
8. Kontrollera den elektriska anslutningen mellan elektronikkortet och fotocellen

Problem

Värmaren fungerar inte eller fl äktmotorn kör endast kort tid. Lysdioden blinkar, "E1" visas på displayen.

Möjlig orsak

1. Inget bränsle i tanken
2. Felaktigt pumptrzyck
3. Korroderad tändelektrod eller felaktigt gap mellan tändkontakterna
4. Smutsigt bränslefi Iter
5. Smutsigt bränslemunstycke
6. Fukt / vatten i bränslet eller bränsletanken
7. Bristfällig elektriska anslutning mellan transformator och elektronikkort
8. Tändkabeln är inte ansluten till tändelektroden
9. Defekt tändelektrod

Åtgärder

1. Fyll på bränsle
2. Ställ in pumptrycket
3. Rengör eller byt ut tändelektroden
4. Rengör eller byt ut bränslefi ltret
5. Rengör eller byt ut bränslemunstycket
6. Rengör tanken, fyll på färskt bränsle
7. Kontrollera alla elektriska anslutningar
8. Anslut tändkabeln till tändelektroden
9. Byt ut tändelektroden

Problem

Fläktmotorn slås inte på. Nätspänning är förhanden, strömbrytaren står på ON (I).

Lysdioden är ständigt tänd eller blinkar, "E1" eller

1. Termostaten har ställts in på en alltför låg temperatur
2. Den elektriska anslutningen mellan elektronikkortet och motorn har brutits

Åtgärder

1. Ställ in termostaten på ett högre värde med hjälp
   inställningsknoppen
2. Kontrollera alla elektriska anslutningar

Problem

Lysdioden blinkar, "E3" visas på displayen.

Möjlig orşak

Termostatbrytaren är defekt

Åtgärder

Byt ut termostatbrytaren

Problem

Bristfällig förbränning och / eller sotbildning

S

Möjlig orsak

1. Lågor slår ut ur generatorn vid framsidan
2. Alltför låg värmeeff ekt
3. Dålig bränslekvalitet
4. Allmänt bristfälligt underhåll

Åtgärder

1. Sänk pumptrycket
2. Höj pumptrycket
3. Kontrollera om gammalt eller smutsigt bränsle används
4. Låt specialiserad personal underhålla generatorn

Problem

Värmaren slås inte på, lysdioden tänds inte

Möjlig orsak

1. Generatorn är överhettad och säkerhetstemperaturbegränsningen har löst ut
2. Ingen nätspänning
3. Defekt fi nsäkring
4. Anslutningen mellan termovakten och elektronikkortet har brutits

Åtgärder

1. Ställ strömbrytaren på OFF (0) och låt värma- ren
   svalna i minst 10 minuter. Ställ därefter strömbrytaren på ON (I).
2. Kontrollera stickuttaget, nätkabeln och förlängningskabeln
3. Kontrollera fi nsäkringen, byt ut vid behov
4. Kontrollera alla elektriska anslutningar

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Säkringar, fi Iter
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstätt och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

S

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

HR/BIH

Sadržaj

Prostornina rezervoarja: 38 l

Moč motorja: 150 W

Poraba energije maks.: 530 W

Pretok zraka: 900 m³/h

Temperatura zraka maks.: 404 °C

Izmere naprave ca.: 99 x 58 x 66 cm
