BRUKSANVISNING DNX400 DENON

• Undvik högs temperature.

Se till at dist times trowgigher till god wirconsvering sid monitoring -st max

Hål i kaber när och koppias från e utaget

- Utsatt inte apparaten för huc. verten och davinn.

- Kogla är närabseri och apparzten inte kommer ett erwandes i lång bő.

• Tapp inte till certifikatreslippengarna.

- Se all all hämende förstäl inte tråger in i apparaten.

- Se till akt inte insaktamodel på spraybrak, bensen och thinner kommer kortakt med appareans höle.

- Is inte när annater och färsök in å begen om den.

CAUTION

Härmed intygas helt på eget ansvar att denna produkt, vilken detta intyg avser, uppfyller följande standarder:

EN60065, EN55013, EN55020, EN61000-3-2 och EN61000-3-3.

Enligt stadgarna i direktiv 73/23/EEC, 89/336/EEC och 93/68/EEC.

• TABLE OF CONTENTS -

1	Huvudogenskaper......30	6	Spärmarköringer (TRACK MARK)......34
2	Installation......30	7	PFL (Förförstärkarnivå)......34
3	Delarnas namn och funktioner......30, 31	8	Crossfacr-byte......34
4	Anslutningar......32	9	Specifikationer......34
5	Fader start......33

• TILLBEHÖR

Kontrollera att följande delar följer med apparaten i förpackningen:

GRATULERAR till ditt val av denna DENON DN-X400 DJ-mixer från DENON.

1. CH. Fader och Crossfader-start

CD-spelaren kan startas och stannas genom att helt ankelt öka eller sänka CH-fadernivån eller växla Crossladorn från vänster till höger eller vice versa. (Denna funktion kan bara användas vid bruk av DENONs CD-spelare DN-1800F, DN-2100F och DN-2600F tillsammans med DN-X400.)

2. Digitala utgångar

DN-X400 gör det möjligt att spela in direkt till en CD-R-skiva, MiniDisco-skiva eller en hårddisk genom dess särskilda koaxiala och optiska digitala utgångar.

Signalen på de digitala utgångarna är 16 bitar med 44,1 kHz sampling.

3. Spårmarkeringar

Man kan lägga in spåmummer var som helst under pågående inspelning på en digitalinspelare med hjälp av de digitala utgångarna på DN-X400.

4. Avancerade analoga in-/utgångar

Det finns 8 linjeanslutningar, 2 skivspelaranslutningar, 2 mikrofonanslutningar, 2 par huvudutgångar, en Bootn/Zone-utgång, en subwoofer-utgång och en inspelningsutgång som alle är oborondes av varandra. Det går även att ansluta en signalbehandlare via Effect-in/-utgångarna.

2 INSTALLATION

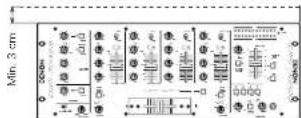

Vid montering av DN-X400 i att rack eller ett DJ-bås skall du se till att det finns att 3 cm fritt utonymme ovanför mixem.

5. 3-bands equalizer/förstärkning

Varje inkanal har separata kontroller för justering av bas, mellanregister, diskant och signalförstärkning.

6. Crossfader-kurva

Med denna funktion kan du "forma" Crossfader- responsen från en mjuk kurva för mjuka, långa in- fatteningar till branta kurvor med toppresultat för cut- och scratch-effekter.

7. Mic-post

Denna sänder huvudmikrofonsignalen till booth/zon-, och Rec-utgångarna samt till den digitala signalutgången. Huvudmikrofonsignalen sänds inte till dessa utgångar när funktionen är urkopplad (OFF).

8. PFL (förförstärkarnivå)

Denna funktion gör det möjligt att justora förstärkningen av ingångssignalerna för varje kanal för att undvika överbelastning. Genom att göra denna justering i förtic blir övergången vid crossfading eller kanalfading mjukare.

3 DELARNAS NAMN OCH FUNKTIONER

(1) Frontpanelen

① MAIN MIC EQ-kontroller

- Justerar frekvensgången på Main Micingången -12 dB till +12 dB.

HI (diskant)

- Justerar huvudmikrofonljudets höga frekvensgång -12 dB till +12 dB. Rak frekvensgång fås i mittläget.

MID (mellanregister)

- Justerar frekvensgången i huvudmikrofonljudets mellanregister -12 dB till +12 dB. Rak frekverspång fås i mittläget.

LOW (bas)

- Justerar huvudmikrofonljudets låga frekvensgång -12 dB till +12 dB. Rak frekvensgång fås i mittläget.

② MAIN MIC-nivákontroll (huvudmikrofonnivá)

- Justerar signalnivan på Main Mic-ingången.

- Main Mic är inkopplad när tangenten är intryckt och den orange indikatorn lyser.

4 MIC POST ON/OFF-tangent

- Sänder huvudmikrofonsignalen Booth/Zone-, inspelnings- och Digital utsignalvägarna.

- Don gröna indikatorn bredvid tangenten lyser när tangenten är intryckt.

⑤ AUX MIC-nivåkontroll

- Justerar signalniván på Aux Mic-ingången.

6 AUX MIC ON/OFF-tangent

- Kopplar Aux Mic-signalen in på mixersignalvägen.

- Aux Mic är inkopplad när tangenten är intryckt och den oranga indikatorn lyser.

⑦ EQ-reglage för källan

- Justerar frekvensgången för den valda källan. HI (diskant)

- Justerar den höga frekvensgången -26 dB till +10 dB

Rak frekvensgång fés i mittläget.

MID (mellanregister)

- Justerar mellanregistrets frokvensgång -26 dB till +10 dB.

Rak frekverspång fås i mittläget

LOW (bas)

- usterar basens frekvensgång -26 dB till +10 dB. Rak frekvensgång fås i mittläget.

OBSERVERA: Klippning kan inträffa vid altför aggressiv inställning.

8 GAIN-nivåkontroll

- Justerar signalnivan på den valda ingången -∞ till +10 dB.

9 Ingångsväliare

- Väljer en skivspelar-/linjeingång eller bara en linjeingång som källa.

⑩ Spårmarkeringstangent (TRACK MARK)

- Spårmarkeringsnumret växlas när du trycker på detta tangent under inspelning på en digitalinspelare via de digitala utgångama.

⑪ Insignalfader (Ch. Fader)

- Justerar niven på den valda insignalen

12 BOOTH/ZONE-nivåkontroll

- Reglarar niven på BOOTH/ZONE-utgången.

13 BOOTH/ZONE METER-tangent

- Om donna langent håls intryckt visar mätarna stereonivån på vänster (LEFT) och (RIGHT) nivåmåtare. Den gröna indikatorn intill lyser då.

14 MASTER LEVEL-fader

- Justerar nivån på huvudutgångarna. Signaler från kanaler som valts med Assignomkopplarna sänds ut via insignalfadern (Ch. Fader) och Crossfader, madan signaler från andra kanaler sänds ut via insignalfadern (Ch. Fader).

15 Toppnivämätare (CUE/PROGRAM)

- Visar utnivån efter Master Level-justering. Toppnivåer hålls kvar i 1 sekund. Displayomfang: -20 dB till -8 dB.

- Mätarna kan kopplas om møllar två visningssätt. Se punkt 20 nedan.

16 EFFECT LOOP MAIN-tangent

- Leder huvudsignalen via en extern signalbehandlara som anslutits till EFFECT-anslutningarna på baksidan.

- Don oranga indikatom bredvid tangenten lyser när tangenten är intryckt. (Indikatom blinkar om en signalbehandlare inte har anslutits.)

17 EFFECT LOOP MIC-tangent

- Leder Main Mio-signalon via on extern signalbehandlare som anslutits till EFFECT-anslutningarna på baksidan.

- Dan oranga indikatorn bredvid tanganten lyser när tangenten är intryckt. (Indikatorn blinkar om en signalbehandlare inte har anslutits.)

OBSERVERA:

När Effect Loop Main och Mic är inkopolade, sänds Mic-signalen till alla utgångar oavsett Main Mic- och Post Mic-inställningarna.

18 HEADPHONE-anslutning

- Här kan du ansluta ett par hörlurar med 1/4"-stereoplugg.

19 HEADPHONE-nivåkontroll

- Regierar ljudstyrkan i hörlurama.

SVENSKA

20 HEADPHONE-läqesväljare

• I STEREO-låget får man STEREO-program och cue-signaler i bägge hörlurar. I MONO-låget får man MONO-cue i den vänstra luren och MONO-program i den högra.
• I STEREO-låget visar måtarna stereonivån för vänster (LEFT) och (RIGHT) huvudutgångar. I MONO-låget visas mono-CUE-nivån på den vänstra måtaren och mono-PROGRAM-nivån på den högra måtaren.

- Den gröna indikatorn intill lyser i MONO-läget.

② HEADPHONE-kontroll

- Denna kontroll har två funktioner. I STEREO-läget justerar kontrollen den relativi nivån mellan Cue och Program då de mixas i bägge hörurar. I MONO-läget fungerar kontrollen som balanskontroll mellan Mono-cua-signalen i den vänstra luren och Mono-programsignalen i den högra.

22 CUE-tangenter

- Tryck på en eller alla CUE-tangenter för att leda den valda insignalen till Headphone- och Mete-kontrollyssningsstegen. Om du tryckar in flora tangenter samtidigt kan du mixa ljudet från olika källor. Den röda indikatorn bredvid tangenten lyser när tangenten är intryckt.

23 CROSSFADE ASSIGN A, B-omkopplare

- Kopplar in/ur Crossfader pá de fyra inkanalerna.

OFF Välj detta läge om du inte vill använda crossfader.

1 till 4 Välj vilken av kanalerna ICH-1 till CH-4) som du vill flytta över till A och B. Kanaler som inte flyttats till A eller B sänds ut utan att gå genom crossfader.

24 CROSSFADER

- Justerar den relativa utnivån från de mixade A- och B-signalerna. Om faderreglaget har stälts heit till vänster, hörs endast A Mix-signalen från utgångarna. Altefter som faderreglaget flyttas mot höger ökar nivån på B Mix-signalen medan A Mix-nivån sänks. I mittläget har A Mix- och B-mix samma nivå då de sänds vidare till utgångarna. I högerläget sänds endast B Mix-signalen till utgångarna.

25 CROSSFADER CONTOUR-kontroll

- Denna kontroll låter dig "forma" Crossfader-responsen från en mjuk kurva för mjuka, långa in-/utteningar till branta kurvor med toppresultat för cut- och scratch-effekter.

26 CROSSFADER START A, B-tangenter

- Kopplar in/ur funktionen för automatisk start av CD-spelaren med Crossfader. - Crossfader-start är inkopplad när tangenten är intryckt och den orange indikatorn lyser.

27 CH. FADER START-omkopplare

- Denna funktion startar avspelningen på CD spelaren när Ch. fader automatiskt kopplas in/ur.

28 Strömindikator (POWER)

- DN-X400 är klar för användning när den gröna indikatorn lyser.

(2) Bakpanelen

29 POWER-omkopplare

- Tryck på denna omkopplare för att slå på strömmen.

30 MAIN OUT (BALANCED)-anslutningar

• Dessa XLR-anslutningar ger en symmetrisk linjeutsignal.
• Anslut dessa anslutningar till de symmetriska och analoga ingångarna på en förstärkare eller konsol.
• Stiftuppsättning:
• Gemensam 2. Hög 3. Låg
  • Passande kontakt: Corpon YLP 3.21 aller, metevorando

OBSERVERA:

Kortslut inte hög eller låg signal med det demensamma stiftet

31 MAIN OUT (UNBALANCED)-anslutningar

• Dessa stereo RCA-anslutningar ger en osymmetrisk linjeutsignal.
• Anslut dessa anslutningar till de osymmetriska, analoga ingångarna på en förstärkare eller konsol.

32 DIGITAL OUT (COAXIAL)-anslutning

• Dessa RCA-anslutningar ger en digital utsignal. Signalen påverkas inte av Master Levelfaderkontrollen.
• Vi rekommenderar bruk av en 75 Ú/ohms kabel med RCA-kontakter för bästa resultat vid digital signalöverföring. (Säljs i radiohandeln)

33 DIGITAL OUT (COAXIAL)-anslutning

- Signalen påverkas inte av Master Levelfaderkontrollen.

34 BOOTH/ZONE OUT-anslutningar

• Dessa 1/4" anslutningar sänder ut en symmetrisk linjenivåsignal, som kan regleras separat med Booth/Zone-nivåkontrollerna på frontpanelen. Signalen påverkas alltså inte av Master-nivåkontrollen.
• Anslut utgångarna till de symmetriska analoga ingångarna på en förstärkare eller konsol.

35 SUBWOOFER-utgång

• Detta 1/4"-monouttag ger en monolinjeutsignal från Main Out. Signalen kan regloras med Master Level-faderkontrollen.
• Anslut utgången till subwooferingången på en förstärkare.

36 SUBWOOFER-frekvenskontroll

• Justerar lågpassfiltrets delningsfrekvens från 40 Hz till 200 Hz.
• Denna justering påverkar utsignalen på subwooferutgången.

37 REC OUT-anslutningar

• Dessa stereo RCA-anslutningar ger en linjeutsignal. Signalen påverkas inte av Master Level-Haderkontrollen.
• Anslutningarna är avsedda för en bandspelare men kan även användas för anslutning av annan utrustning.

39 EFFECT-anslutning

• Dessa 1/4" stereanslutningar möjliggör extern signalbehandling av programsignalen i stereo.
• Om anslutningarna används måste du se till att både in- och utgångar ansluts, aftersom det i annat fall inte hörs något ljud.

39 LINE 1, 2, 3, 4, 6, 8-ingángar

- Dessa stereo RCA-anslutningar tar emot osymmetriska linjeniväsignaler från annan utrustning.

40 Ch 1,2 FADER-utgângar

- Anslut dessa utgångar till Fader-ingångarna på DN-1800F, DN-2100F eller DN-2600F med kabel med 3,5 mm stereominikontakter.

41 PHONE 1, 2, / LINE 5, 7-ingǎngar

- Dessa stereo RCA-ingångar tar emot osymmetriska signaler från en skivspolarförstärkare (RIAA) för MM-pickup (rörlig magnet) eller en linjesignal från annan passande utrustning, t.ex. en CD-spelare.

42 PHONE 1, 2, / LINE 5, 7-omkopplare

• Dessa omkopplare kopplar om ingången från skivspelarnivå till linjenivå.
• Om en skivspelare inte ansluts skall omkopplarna användas för att koppla om ingången till linienivåingång.

43 Jordningsskruv för skivspelare

• Denna skruv används för att jorda en ansluten skivspelare.
  Terminalen är endast avsedd för jordning av skivspalare och inte för jordning av anläggningen.

MAIN MIC-ingâng

- Anslut en symmetrisk mikrofon med en 1/4" kontakt här.

45 AUX MIC-ingáng

- Anslut en symmetrisk mikrofen med en 1/4" kontakt här.

SVENSKA

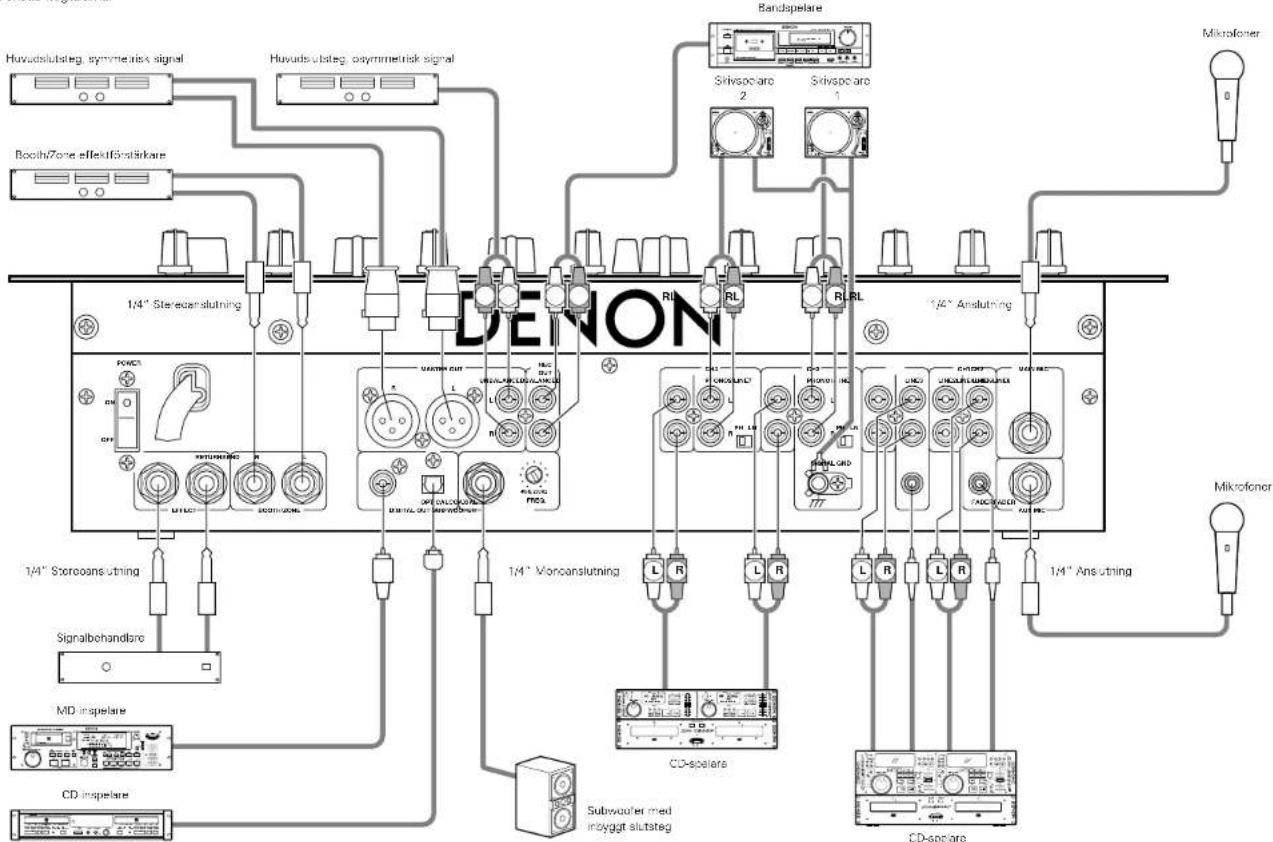

4 ANSLUTNINGAR

Se anslutningsschemat nedan.

1. Stäng av strömmen innan anslutningarna görs.
2. Kablar av bra kvalitet gör stor skillnad och ger ljudet mer kraft och kvalitet. Använd endast audiokablar av hög kvalitet.

3. Använd inte för långa kablar. Se till att alla anslutningar görs ordentligt. Lösa anslutningar kan ge upphov till brummande, brus och störningar, vilket kan skada högtalarna.

4. Anslut först alla stereoingångskällor. Anslut därefter eventuella signalbehandlare till stereo Effect-anslutningarna. Anslut on eller flora mikroloner samt ett gar hörlurar för kontrolyssning. Se till att alla faderregläge står på "noll" och att mixern är avstängo. Anslut endast en kabel å gången, och se till att höger (R) och vänster (L) kanaler analuts rätt både på DN-X400 och den anslutna utrustningen.

5. Anslut stereoutgångarna till ett eller flera slutsteg och/eller bandspelare, MD- och CD-inspelare. Anslut DN-X400 till nätet.

OBSERVERA:

Sla alltid på strömmen till ljudkällan, t.ex. en CDspolare, först. Därefter slås strömmen på i mixern och till sist slutstogen. Strömmen stårgs av i omvänd ordning, dvs. slutsteg, mixer och till sist ljudkällor.


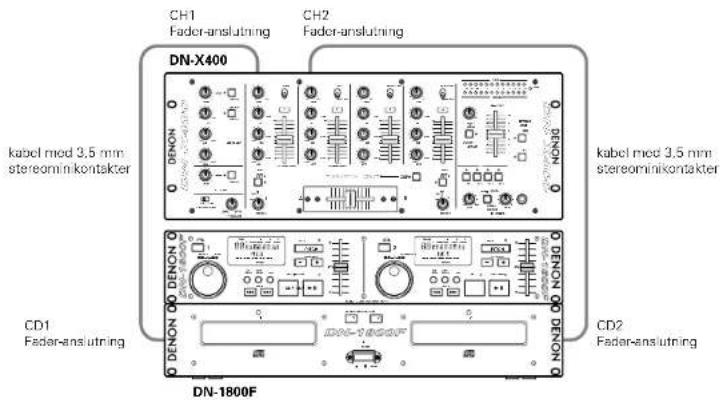

5 FADER START

Om en av CD-spelarna DN-1800F, DN-2100F eller DN-2600F (säljs separati ansluts till CH-1 eller CH-2, kan man starta avspelningen på spelaren via insgralfader (Ch. fader) eller Crossfader, men endast om spelaren har ansluts till mixom med en kabel med 3,5 mm stercomininkontaktor.

CH1 Fader-anslutning CH2 Fader-anslutning DN-X400 kabel med 3,5 mm stereominkontakter kabel med 3,5 mm stereominkontakter CD1 Fader-anslutning CD2 Fader-anslutning DN-1800F

SVENSKA

Channel Fader-start

1	Så på Ch. fader-startomkopplaran.
2	Dra insignalfador-reglaget (Ch. fader) hos CH-1 eller CH-2 helt ned i botten.
3	DN-1800FMarkersa cue-punkten på en av spelarna.DN-2100F och DN-2600FMarkers A-1 eller A-2 punkten på en av spelarna.
4	När du vill starta avspelningen på spelaren, skall du dra upp insignalfador-reglaget (Ch.fader). Avspelningen börjar på automatiskt.

OBSERVERA:

- Kanaler som valts med Crossfader Assign A, B-omkopplarna och Crossfader Start A, B-tangenterna kan inte startes med insignalfader-reglaget (Ch. fader).

- Ch. Fader Start och Cross Fader Start kan inte användas samtidigt för samma källa. Välj ondast en av dessa två funktioner. Om både Ch. Fader- och Cross Fader-omkopplarna är inkopplade (ON), har Cross Fader prioritet.

Crossfader Start

1	Välj kanalen ICH-1 eller CH-2i med Crossfader Assign A, B-omkopplarna beroende på vilkan kanal CD-spelaren anslutita till.
2	Tryck på Crossfader Start A, B-tangenten för kanalen som CD-spelaren du vill styra anslutits till.
3	Skjut Crossfader-reglaget helt i motsatta riktningen av den kälia du vill starta. Il fölande exempel, startas CD-spelaren som anslutits till CH-1 via Assign A.)→
4	DN-1800F
5	Använd Crossfader Contour-kontrolen för att regiera cross fader-startkurvan.
6	←

SVENSKA

6 SPÅRMARKERINGAR (TRACK MARK)

• DN X400 sänder ut digitalsignaler enligt CD-standard från de digitala utgångarna. Spårmarkeringar kan läggas till när som helst under inspelningen av dessa signaler på en digitalinspelare.
• Anslut de digitala utgångarna på DN-X100 till digitalinspelaren. (Se 4 ANSLUTNINGAR på sid. 32.)

1	Börja inspelningen på digitalinspolaren.
2	Tryck på TRACK MARK-targenter.• Utsignalens spårnummer ändras och den gröna indikatorn lyser under 4 sekunder.[IMAGE]

OBSERVERA:

Det går inte att ändra spårnumret igen under de 4 sekunderna som den gröna indikatorn lyser, ovs. då spårot skapas.

7 PFL (Förförstärkarnivå)

1. Tryck på HEADPHONE-tangenten
2. Tryck på den CUE-tangenten för du källa du vill övervaka, dvs. 1\~4 (kontrollera avspeningen på källan har startat).
3. Vrid på den blå GAIN-ratten tills L/CUE-mätaren gör topputslag vid 0 dB nivån
4. Mixa med crossfader eller kanalfader som önskas.
5. För bästa funktion skall kanalniväerna alltid vara inställda på eller lämnas på referenslinje 8.
6. Denna justaring kan även göras när kanalfader är inställd på nollniva.

OBSERVERA:

8 CROSSFADER-BYTE

Crossfacern kan tas loss utan att man behöver ta isär DN-X400.

1. Ta hort de två (A) yttre skruvarna som håller fast crossfader-enheten på frontpanelen.
2. Dra Crossfader-enheten framåt och koppla loss flatkabeln från anslutningen på panelen.
3. Sätt dit den nya enheten genom att föja anvisningarna ovan i omvänd ordning.

■ ALLMÄNT
Mått: 482 (B) x 105 (H) x 177 (D) mm (utan fötter)
Installation: 19-tums rack med 4U-installation
Vikt: 5.5 kg
Strömförsörjning: 120 V växelström ±10%, 60 Hz (Modellar för USA och Kanada)
230 V växelström ±10%, 50 Hz (Modeller för Europa)
Strömförbrukning: 26 W
Miljö: Arbetsstemperatur: 5 till 35°C
Arbetsfuktighet: 25 till 85% (icke-kondenserandel)
Förvaringstemperatur: -20 till 60°C

■ LJUDDELEN
Inkänslighet & impedans:
Main mic -54 dBV(2.0 mV) 10 kU/kohm
Aux mic -60 dBV(1,0 mV) 10 kU/kohm
Effect (Return) -10 dBV(316 mV) 50 kU/kohm
2-Phono 50 dBV(3,0 mV) 50 kU/kohm
8-Line -14 dBV(200 mV) 50 kU/kohm
Utnivà level & impedans:
Main (symmetrisk) 4 dBm (1,23 V) 600 Ú/ohm belastning
Main (osymmetrisk) 0 dBV (1,0 V) 1 kU/ohm
Booth/Zone (symmetrisk) 4 dBm (1,23 V) 600 U/chm belastning
Rec (RCA) -10 dBV(316 mV) 1 kU/phm
Effect (Send) -10 dBV(316 mV) 1 kU/ohm
Subwoofer -2 dBV (800 mV) 1 kU/ohm
Headphones -4 dBV (631 mV) 150 U/ohm (33 U/ohm belastning)
Frekvensgång:
Line 20 Hz till kHz ±2 dB
Phono 20 Hz till kHz RIAA ±2 dB
Mic 20 Hz till kHz ±2 dB
Signal-/brusförhållande:
Line 80 dB 0 dBm, 1 kHz, rak frekvensgang
Phono 75 dB 0 dBm, 1 kHz, rak frekvensgäng
Mlc 65 dB 0 cBm, 1 kHz, rak frekvensgång

Digital utgång (COAXIAL):

Signalformat IEC958 type II

Utnivá 0,5 Vt-t 75 U/ohm

Utsignalniv -6 dB

Digital utgång (OPTICAL):

Signalformat IEC958 type II

* I produktförbättringssyfte kan specifikationer och utförande ändras utan föregånde meddelande.

NIPPON COLUMBIA CO., LTD.

14-14, AKASAKA 4 CHOME, MINATOKU, TOKYO 107-8011, JAPAN Telephone: [phone]
