BRUKSANVISNING DNX800 DENON

• Undvik höga temperaturer. Se till att det finns möjlighet till god värmeavledning vid montering i ett rack.

• Utsätt inte apparaten för fukt, vatten och damm.

• Se till att främmande föremål inte tränger in i apparaten.

• Se till att inte insektsmedel på spraybruk, bensen och thinner kommer i kontakt med apparatens hölje.

• Koppla ur nätkabeln om apparaten inte kommer att användas i lång tid.

• Täpp inte till ventilationsöppningarna.

• Hantera nätkabeln varsamt. Håll i kabeln när den kopplas från el-uttaget.

• Ta inte isär apparaten och försök inte bygga om den. ✽ (For sets with ventilation holes)

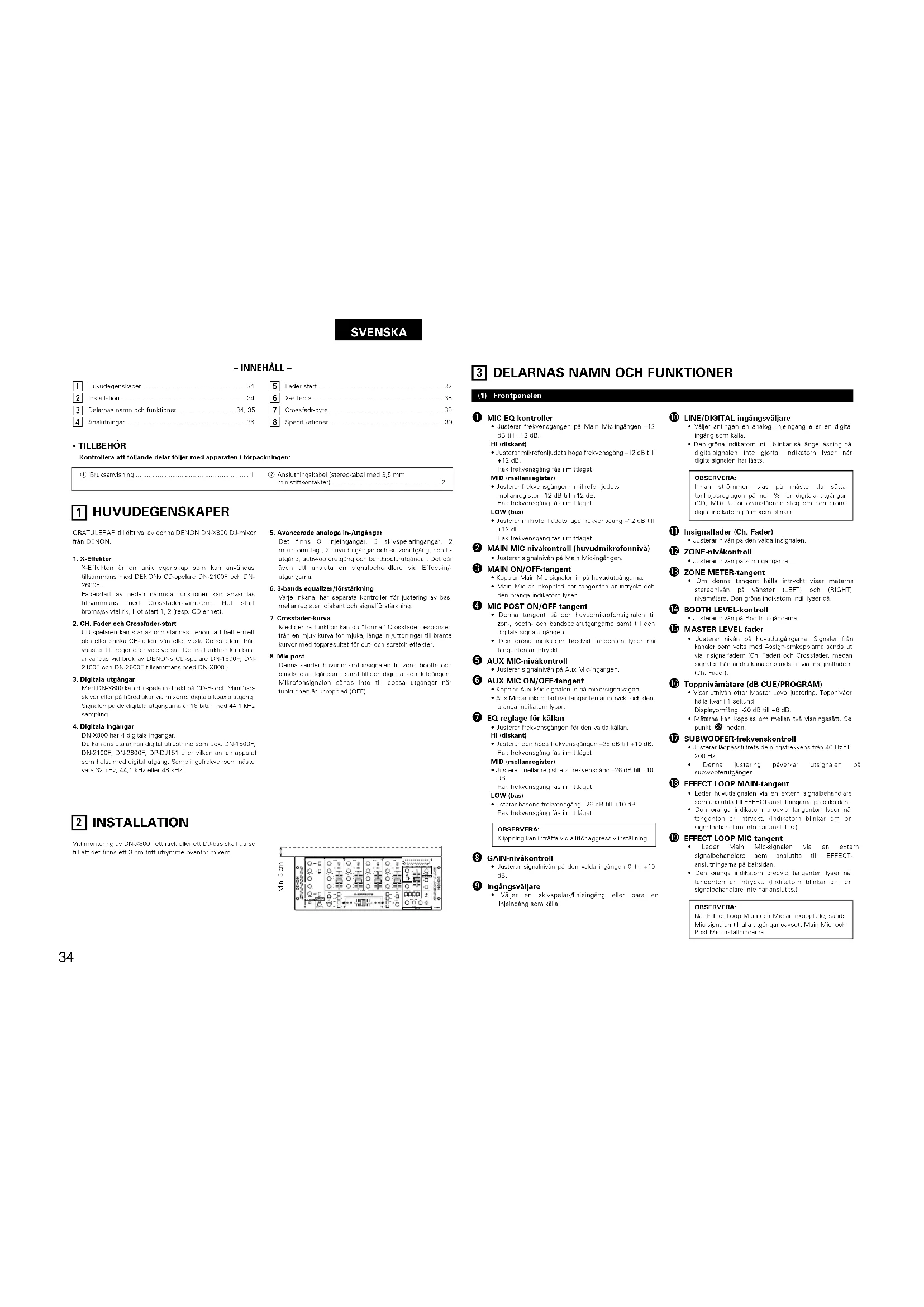

HUVUDEGENSKAPER GRATULERAR till ditt val av denna DENON DN-X800 DJ-mixerfrån DENON.1. X-EffekterX-Effekten är en unik egenskap som kan användastillsammans med DENONs CD-spelare DN-2100F och DN-2600F.Faderstart av nedan nämnda funktioner kan användastillsammans med Crossfader-samplern. Hot startbroms/skivtallrik, Hot start 1, 2 (resp. CD-enhet).2. CH. Fader och Crossfader-startCD-spelaren kan startas och stannas genom att helt enkeltöka eller sänka CH-fadernivån eller växla Crossfadern frånvänster till höger eller vice versa. (Denna funktion kan baraanvändas vid bruk av DENONs CD-spelare DN-1800F, DN-2100F och DN-2600F tillsammans med DN-X800.)3. Digitala utgångarMed DN-X800 kan du spela in direkt på CD-R- och MiniDisc-skivor eller på hårddiskar via mixerns digitala koaxialutgång.Signalen på de digitala utgångarna är 16 bitar med 44,1 kHzsampling.4. Digitala ingångarDN-X800 har 4 digitala ingångar.Du kan ansluta annan digital utrustning som t.ex. DN-1800F,DN-2100F, DN-2600F, DP-DJ151 eller vilken annan apparatsom helst med digital utgång. Samplingsfrekvensen måstevara 32 kHz, 44,1 kHz eller 48 kHz.5. Avancerade analoga in-/utgångarDet finns 8 linjeingångar, 3 skivspelaringångar, 2mikrofonuttag , 2 huvudutgångar och en zonutgång, booth-utgång, subwooferutgång och bandspelarutgångar. Det gåräven att ansluta en signalbehandlare via Effect-in/-utgångarna.6. 3-bands equalizer/förstärkningVarje inkanal har separata kontroller för justering av bas,mellanregister, diskant och signalförstärkning.7. Crossfader-kurvaMed denna funktion kan du “forma” Crossfader-responsenfrån en mjuk kurva för mjuka, långa in-/uttoningar till brantakurvor med toppresultat för cut- och scratch-effekter.8. Mic-postDenna sänder huvudmikrofonsignalen till zon-, booth- ochbandspelarutgångarna samt till den digitala signalutgången.Mikrofonsignalen sänds inte till dessa utgångar närfunktionen är urkopplad (OFF).

INSTALLATION Vid montering av DN-X800 i ett rack eller ett DJ-bås skall du setill att det finns ett 3 cm fritt utrymme ovanför mixern.

(1) Frontpanelenq MIC EQ-kontroller• Justerar frekvensgången på Main Mic-ingången –12dB till +12 dB.HI (diskant)• Justerar mikrofonljudets höga frekvensgång –12 dB till+12 dB.Rak frekvensgång fås i mittläget.MID (mellanregister)• Justerar frekvensgången i mikrofonljudetsmellanregister –12 dB till +12 dB.Rak frekvensgång fås i mittläget.LOW (bas)• Justerar mikrofonljudets låga frekvensgång –12 dB till+12 dB.Rak frekvensgång fås i mittläget.w MAIN MIC-nivåkontroll (huvudmikrofonnivå) • Justerar signalnivån på Main Mic-ingången.e MAIN ON/OFF-tangent• Kopplar Main Mic-signalen in på huvudutgångarna. • Main Mic är inkopplad när tangenten är intryckt ochden oranga indikatorn lyser.r MIC POST ON/OFF-tangent• Denna tangent sänder huvudmikrofonsignalen tillzon-, booth- och bandspelarutgångarna samt till dendigitala signalutgången.• Den gröna indikatorn bredvid tangenten lyser närtangenten är intryckt.t AUX MIC-nivåkontroll• Justerar signalnivån på Aux Mic-ingången.y AUX MIC ON/OFF-tangent• Kopplar Aux Mic-signalen in på mixersignalvägen.• Aux Mic är inkopplad när tangenten är intryckt och denoranga indikatorn lyser.u EQ-reglage för källan• Justerar frekvensgången för den valda källan.HI (diskant)• Justerar den höga frekvensgången –26 dB till +10 dB.Rak frekvensgång fås i mittläget.MID (mellanregister)• Justerar mellanregistrets frekvensgång –26 dB till +10 dB. Rak frekvensgång fås i mittläget.LOW (bas)• usterar basens frekvensgång –26 dB till +10 dB.Rak frekvensgång fås i mittläget.OBSERVERA:Klippning kan inträffa vid alltför aggressiv inställning.i GAIN-nivåkontroll Justerar signalnivån på den valda ingången 0 till +10 dB. o Ingångsväljare• Väljer en skivspelar-/linjeingång eller bara enlinjeingång som källa.!0 LINE/DIGITAL-ingångsväljare• Väljer antingen en analog linjeingång eller en digitalingång som källa.• Den gröna indikatorn intill blinkar så länge låsning pådigitalsignalen inte gjorts. Indikatorn lyser närdigitalsignalen har låsts.OBSERVERA:Innan strömmen slås på måste du sättatonhöjdsreglagen på noll % för digitala utgångar(CD, MD). Utför ovanstående steg om den grönadigitalindikatorn på mixern blinkar.!1 Insignalfader (Ch. Fader)• Justerar nivån på den valda insignalen.!2 ZONE-nivåkontroll• Justerar nivån på zonutgångarna.!3 ZONE METER-tangent• Om denna tangent hålls intryckt visar mätarnastereonivån på vänster (LEFT) och (RIGHT)nivåmätare. Den gröna indikatorn intill lyser då.!4 BOOTH LEVEL-kontroll• Justerar nivån på Booth-utgångarna.!5 MASTER LEVEL-fader• Justerar nivån på huvudutgångarna. Signaler frånkanaler som valts med Assign-omkopplarna sänds utvia insignalfadern (Ch. Fader) och Crossfader, medansignaler från andra kanaler sänds ut via insignalfadern(Ch. Fader).!6 Toppnivåmätare (dB CUE/PROGRAM)• Visar utnivån efter Master Level-justering. Toppnivåerhålls kvar i 1 sekund.Displayomfång: -20 dB till +8 dB.• Mätarna kan kopplas om mellan två visningssätt. Sepunkt @3 nedan.!7 SUBWOOFER-frekvenskontroll• Justerar lågpassfiltrets delningsfrekvens från 40 Hz till200 Hz.• Denna justering påverkar utsignalen påsubwooferutgången.!8 EFFECT LOOP MAIN-tangent• Leder huvudsignalen via en extern signalbehandlaresom anslutits till EFFECT-anslutningarna på baksidan.• Den oranga indikatorn bredvid tangenten lyser närtangenten är intryckt. (Indikatorn blinkar om ensignalbehandlare inte har anslutits.)!9 EFFECT LOOP MIC-tangent• Leder Main Mic-signalen via en externsignalbehandlare som anslutits till EFFECT-anslutningarna på baksidan.• Den oranga indikatorn bredvid tangenten lyser närtangenten är intryckt. (Indikatorn blinkar om ensignalbehandlare inte har anslutits.)OBSERVERA:När Effect Loop Main och Mic är inkopplade, sändsMic-signalen till alla utgångar oavsett Main Mic- ochPost Mic-inställningarna.

• Återställer alla mixerinställningar till grundinställningarna. @1 HEADPHONE-anslutning

• Här kan du ansluta ett par hörlurar med 1/4”- stereoplugg. @2 HEADPHONE-nivåkontroll

• Reglerar ljudstyrkan i hörlurarna. @3 HEADPHONE-lägesväljare

• I STEREO-läget får man STEREO-program- och cue- signaler i bägge hörlurar. I MONO-läget får man MONO-cue i den vänstra luren och MONO-program i den högra.

• I STEREO-läget visar mätarna stereonivån för vänster (LEFT) och (RIGHT) huvudutgångar. I MONO-läget visas mono-CUE-nivån på den vänstra mätaren och mono-PROGRAM-nivån på den högra mätaren.

• Den gröna indikatorn intill lyser i MONO-läget. @4 HEADPHONE-kontroll

• Denna kontroll har två funktioner. I STEREO-läget justerar kontrollen den relativa nivån mellan Cue och Program då de mixas i bägge hörlurar. I MONO-läget fungerar kontrollen som balanskontroll mellan Mono- cue-signalen i den vänstra luren och Mono- programsignalen i den högra. @5 CUE-tangenter

• Tryck på en eller alla CUE-tangenter för att leda den valda insignalen till Headphone- och Mete- kontrollyssningsstegen. Om du trycker in flera tangenter samtidigt kan du mixa ljudet från olika källor. Den röda indikatorn bredvid tangenten lyser när tangenten är intryckt. @6 CROSSFADE ASSIGN A, B-omkopplare

• Kopplar in/ur Crossfader på de fyra inkanalerna. OFF Välj detta läge om du inte vill använda crossfader. 1 till 4 Välj vilken av kanalerna (CH-1 till CH-4) som du vill flytta över till A och B. Kanaler som inte flyttats till A eller B sänds ut utan att gå genom crossfader. @7 CROSSFADER

• Justerar den relativa utnivån från de mixade A- och B- signalerna. Om faderreglaget har ställts helt till vänster, hörs endast A Mix-signalen från utgångarna. Alltefter som faderreglaget flyttas mot höger ökar nivån på B Mix-signalen medan A Mix-nivån sänks. I mittläget har A Mix- och B-mix samma nivå då de sänds vidare till utgångarna. I högerläget sänds endast B Mix-signalen till utgångarna. @8 CROSSFADER CONTOUR-kontroll

• Denna kontroll låter dig “forma” Crossfader- responsen från en mjuk kurva för mjuka, långa in- /uttoningar till branta kurvor med toppresultat för cut- och scratch-effekter. @9 CROSSFADER START A, B-tangenter

• Kopplar in/ur funktionen för automatisk start av CD- spelaren med Crossfader.

• Crossfader-start är inkopplad när tangenten är intryckt och den oranga indikatorn lyser. #0 X-EFFECTS-tangenter

• Faderstart är möjlig när anslutning har gjorts till Expansion-uttaget för fjärrkontroll på DN-2100F och DN-2600F. Den egenskap som aktiveras med Crossfader och Ch. Fader bestäms med respektive Ch-tangent. Funktionen kan inte användas om fjärrkontrollanslutningen på CD-spelaren inte har anslutits. SAMP.-tangenter Denna funktion startar samplern i DN-2600F via Crossfader eller CH. fader om dessa är in-/urkopplade. H/S BRAKE-tangenter Denna tangent har två funktioner: Brake och Platter-S. För att denna funktion skall fungera måste du först förbereda minst en Hot Start. Om du trycker på en av H/S Brake-tangenterna en gång, aktiveras H/S Brake-läget (den oranga indikatorn tänds). Om du trycker på samma tangent en gång till, aktiveras H/S Platter S-läget (den oranga indikatorn blinkar). Funktionen kopplas ur med ett tredje tryck på tangenten. Se “X-EFFECT” på sid 38 angående hur denna funktion används. H/S 1, 2-tangenter Denna funktion startar Hot Start på DN-2100F och DN- 2600F via Crossfader eller Ch. fader om dessa är in- /urkopplade. #1 CH. FADER START-omkopplare

• Denna funktion startar avspelningen på CD-spelaren när Ch. fader automatiskt kopplas in/ur. #2 Strömindikator (POWER)

• DN-X800 är klar för användning när den röda indikatorn lyser. (2) Bakpanelen #3 POWER-omkopplare

• Tryck på denna omkopplare för att slå på strömmen. #4 MAIN OUT (BALANCED)-anslutningar

• Dessa XLR-anslutningar ger en symmetrisk linjeutsignal.

• Anslut dessa anslutningar till de symmetriska och analoga ingångarna på en förstärkare eller konsol.

• Stiftuppsättning 1. Gemensam 2. Hög 3. Låg

• Passande kontakt: Cannon XLR-3-31 eller motsvarande. OBSERVERA: Kortslut inte hög eller låg signal med det gemensamma stiftet. #5 MAIN OUT (UNBALANCED)-anslutningar

• Dessa stereo RCA-anslutningar ger en osymmetrisk linjeutsignal.

• Anslut dessa anslutningar till de osymmetriska, analoga ingångarna på en förstärkare eller konsol. #6 DIGITAL OUT 1, 2-anslutningar

• Dessa RCA-anslutningar ger en digital utsignal. Signalen påverkas inte av Master Level- faderkontrollen. Utsignalen styrs av Ch.-fadernivån.

• Vi rekommenderar bruk av en 75 Ù/ohms kabel med RCA-kontakter för bästa resultat vid digital signalöverföring. (Säljs i radiohandeln) #7 ZONE OUT (BALANCED)-anslutningar

• Dessa XLR-anslutningar ger en symmetrisk linjeutsignal med oberoende reglering via zonnivåkontrollerna på frontpanelen. Signalen påverkas inte av Master Level-kontrollen.

• Anslut dessa anslutningar till de symmetriska, analoga ingångarna på en förstärkare eller konsol.

• Stiftuppsättning 1. Gemensam 2. Hög 3. Låg

• Passande kontakt: Cannon XLR-3-31 eller motsvarande. OBSERVERA: Kortslut inte hög eller låg signal med det gemensamma stiftet. #8 BOOTH OUT-anslutning

• Dessa stereo RCA-anslutningar ger en osymmetrisk linjeutsignal med oberoende reglering via Booth- nivåkontrollerna på frontpanelen. Signalen påverkas inte av Master Level-kontrollen.

• Anslut dessa anslutningar till de osymmetriska, analoga ingångarna på en förstärkare eller konsol. #9 X-EFFECT-anslutning

• Anslut denna anslutning till fjärrkontrollutaget på DN- 2100F eller DN-2600F med en kabel med 3,5 mm stereominikontakt. $0 SUBWOOFER-utgång

• Detta 1/4”-monouttag ger en monolinjeutsignal från Main Out. Signalen kan regleras med Master Level- faderkontrollen.

• Anslut utgången till subwooferingången på en förstärkare. $1 TAPE OUT-anslutningar

• Dessa stereo RCA-anslutningar ger en linjeutsignal. Signalen påverkas inte av Master Level- faderkontrollen. Utsignalen styrs av Ch. -fadernivån.

• Anslutningarna är avsedda för en bandspelare men kan även användas för anslutning av annan utrustning. Utsignalen styrs av CH. -fadernivån. $2 EFFECT-anslutning

• Dessa 1/4” stereoanslutningar möjliggör extern signalbehandling av programsignalen i stereo.

• Om anslutningarna används måste du se till att både in- och utgångar ansluts, eftersom det i annat fall inte hörs något ljud. $3 DIGITAL 1, 2, 3, 4-ingångar

• Dessa RCA-anslutningar används för att ta emot signaler från digital utrustning.

• Vi rekommenderar bruk av en 75 Ù/ohms kabel med RCA-kontakter för bästa resultat vid digital signalöverföring. (Säljs i radiohandeln) $4 LINE 2, 4, 6, 7, 8-ingångar

• Dessa stereo RCA-anslutningar tar emot osymmetriska linjenivåsignaler från annan utrustning. $5 Ch 3, 4 FADER-utgångar

• Anslut dessa utgångar till Fader-ingångarna på DN- 1800F, DN-2100F eller DN-2600F med kabel med 3,5 mm stereominikontakter. $6 PHONE 1, 2, 3, / LINE 1, 3, 5-ingångar

• Dessa stereo RCA-ingångar tar emot osymmetriska signaler från en skivspelarförstärkare (RIAA) för MM- pickup (rörlig magnet) eller en linjesignal från annan passande utrustning, t.ex. en CD-spelare. $7 PHONE 1, 2, 3, / LINE 1, 3, 5-omkopplare

• Dessa omkopplare kopplar om ingången från skivspelarnivå till linjenivå.

• Om en skivspelare inte ansluts skall omkopplarna användas för att koppla om ingången till linjenivåingång. $8 Jordningsskruv för skivspelare

• Denna skruv används för att jorda en ansluten skivspelare. Terminalen är endast avsedd för jordning av skivspelare och inte för jordning av anläggningen. $9 MAIN MIC-ingång

1. Stäng av strömmen innan anslutningarna görs.

2. Kablar av bra kvalitet gör stor skillnad och ger ljudet mer

kraft och kvalitet. Använd endast audiokablar av hög kvalitet.

3. Använd inte för långa kablar. Se till att alla anslutningar görs

ordentligt. Lösa anslutningar kan ge upphov till brummande, brus och störningar, vilket kan skada högtalarna.

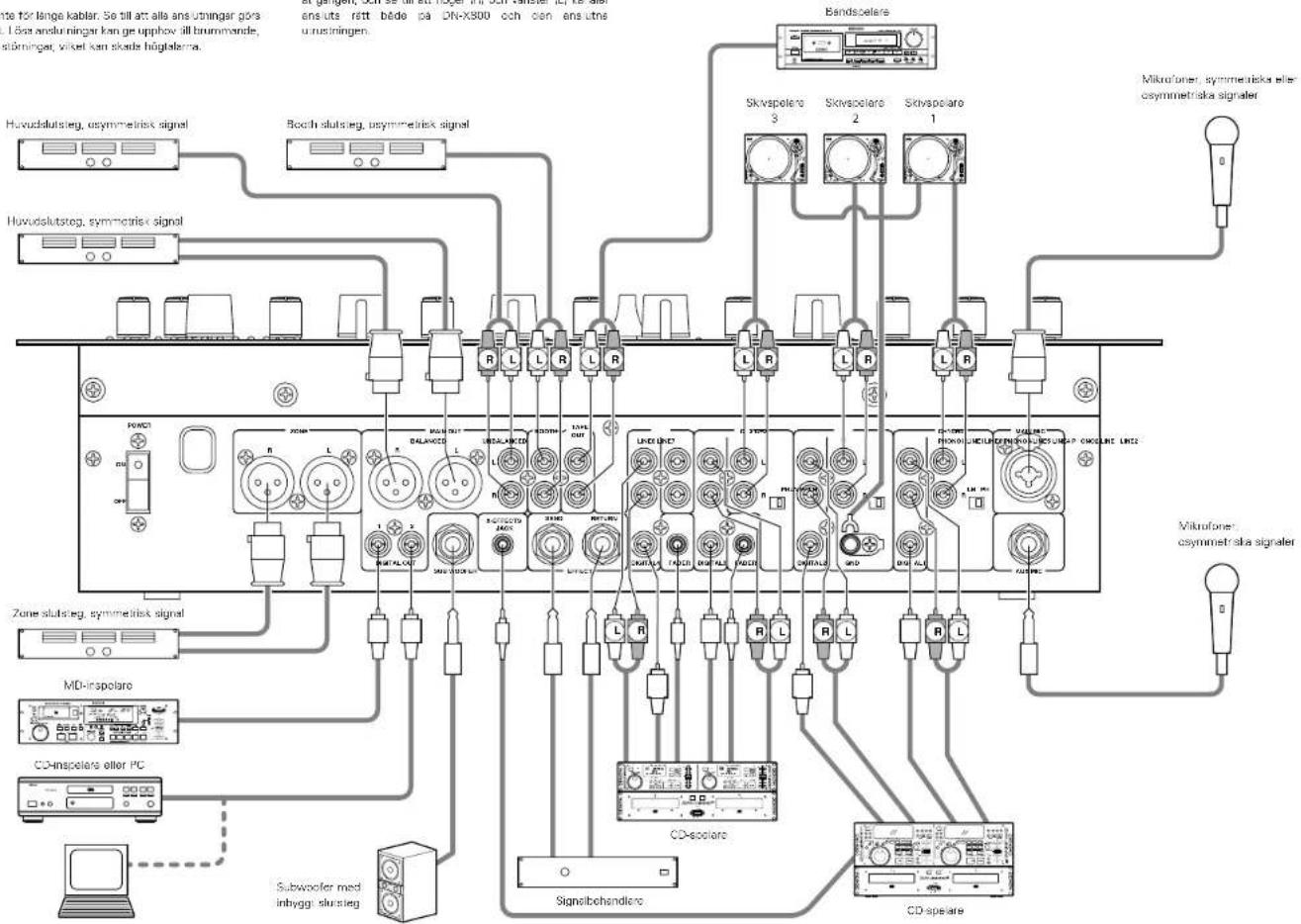

4. Anslut först alla stereoingångskällor. Anslut därefter

eventuella signalbehandlare till stereo Effect- anslutningarna. Anslut en eller flera mikrofoner samt ett par hörlurar för kontrollyssning. Se till att alla faderreglage står på “noll” och att mixern är avstängd. Anslut endast en kabel åt gången, och se till att höger (R) och vänster (L) kanaler ansluts rätt både på DN-X800 och den anslutna utrustningen. PHLN PHLNCH3 CH2PHONO1/LINE1LINE6 PHONO3/LINE5 LINE4 PHONO2/LINE3 LINE2MAIN MIC

PITCHKEY ADJUST Bandspelare Skivspelare

Booth-slutsteg, osymmetrisk signal Huvudslutsteg, osymmetrisk signal Huvudslutsteg, symmetrisk signal Zone-slutsteg, symmetrisk signal MD-inspelare CD-inspelare eller PC CD-spelare Signalbehandlare CD-spelare Mikrofoner, osymmetriska signaler Mikrofoner, symmetriska eller osymmetriska signaler Subwoofer med inbyggt slutsteg

5. Anslut stereoutgångarna till ett eller flera slutsteg och/eller

bandspelare, MD- och CD-inspelare. Anslut DN-X800 till nätet. OBSERVERA: Slå alltid på strömmen till ljudkällan, t.ex. en CD-spelare, först. Därefter slås strömmen på i mixern och till sist i slutstegen. Strömmen stängs av i omvänd ordning, dvs. slutsteg, mixer och till sist ljudkällor.37 SVENSKA

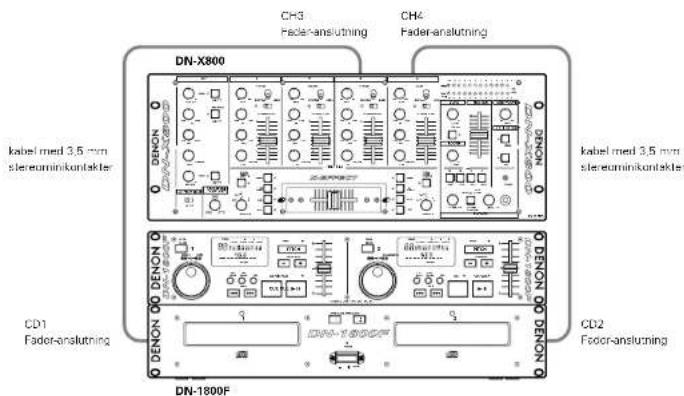

FADER START Om en av CD-spelarna DN-1800F, DN-2100F eller DN-2600F (säljs separat) ansluts till CH-3 eller CH-4, kan man starta avspelningen på spelaren via insignalfader (Ch. fader) eller Crossfader, men endast om spelaren har anslutits till mixern med en kabel med 3,5 mm stereominikontakter. Channel Fader-start Slå på Ch. fader- startomkopplaren.Dra insignalfader-reglaget (Ch.fader) hos CH-3 eller CH-4 heltned i botten.DN-1800FMarkera cue-punkten på en av spelarna.DN-2100F och DN-2600FMarkera A-1- eller A-2-punkten på en av spelarna.När du vill starta avspelningen påspelaren, skall du dra uppinsignalfader-reglaget (Ch.fader).Avspelningen börjar dåautomatiskt.OBSERVERA:• Kanaler som valts med Crossfader Assign A, B-omkopplarna och Crossfader Start A, B-tangenterna kaninte startas med insignalfader-reglaget (Ch. fader).• Ch. Fader Start och Cross Fader Start kan inte användas samtidigt för samma källa. Välj endast en av dessa två funktioner. Om både Ch. Fader- och Cross Fader-omkopplarna är inkopplade (ON), har Cross Faderprioritet.

Välj kanalen (CH3 eller CH4) med Crossfader AssignA, B-omkopplarna beroende på vilken kanal CD-spelaren anslutits till. Tryck på Crossfader Start A, B-tangenten för kanalen som CD-spelaren du vill styra anslutits till.Skjut Crossfader-reglaget helt i motsatta riktningen av den källa du vill starta. (I följande exempel, startas CD-spelaren som anslutits till CH-3 via Assign A.)DN-1800F Markera cue-punkten på den vänstra spelaren. DN-2100F och DN-2600F Markera A-1- eller A-2-punkten på den vänstra spelaren.

Crossfader Start Använd Crossfader Contour-kontrollen för att reglera cross fader-startkurvan.

Avspelningen på CD-spelaren börjar när Crossfader- reglaget skjuts helt i motsatta riktningen i “3”.

DN-X800DN-1800FOBSERVERA: Använd de analoga in-/utgångarna när DN-1800F, DN-2100F eller DN-2600F flyttas med FADER START.38 SVENSKA

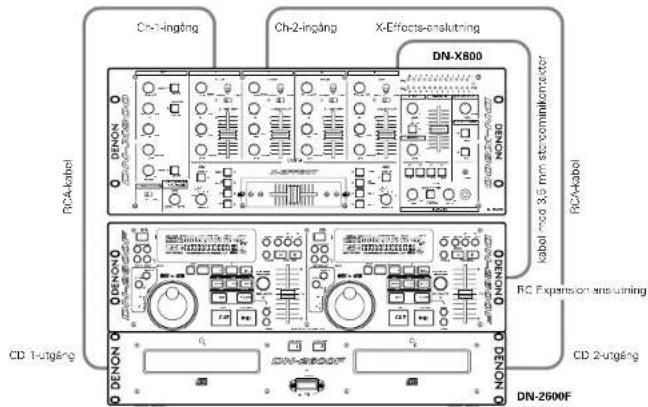

X-EFFECTS Om en av CD-spelarna DN-2100F eller DN-2600F (säljs separat) ansluts enligt nedan till, kan man starta avspelningen på spelaren via insignalfader (Ch. fader) eller Crossfader. Funktionen nedan kan startas via insignalfader (Ch. fader) eller Crossfader genom att ställa in den för CD PLAYER. Sampler (DN-2600F), Hot Start Brake Platter (DN-2100F och DN-2600F), Hot Start (DN-2100F och DN-2600F)Sampler (DN-2600F) Hot Start (DN-2100F och DN-2600F) (1) Val av läge Ljuden från samplern spelas in med DN-2600F.

• Den gröna indikatorn bredvid tangenten lyser när inspelning görs.Tryck på SAMP.-tangenten.

Hot Start Brake Platter (DN-2100F och DN-2600F)Tryck på H/S BRAKE-tangenten. Den orangaindikatorn intill tänds. Brake-stopp görs med Crossfader och insignalfader-reglaget (Ch. fader).Ch Fader måste vara valt och reglaget skall vara iuppskjutet läge. H/S 1, 2- och SAMP.-indikatorerna ändrar automatiskt om Assign-omkopplarna kopplas om till CH-1 eller CH-2. Channel Fader-start Slå på Ch. fader- startomkopplaren.Dra insignalfader-reglaget (Ch.fader) hos CH-1 eller CH-2 heltned i botten.När du vill starta avspelningen påspelaren, skall du dra uppinsignalfader-reglaget (Ch. fader). Avspelningen börjar då på CD- spelaren.

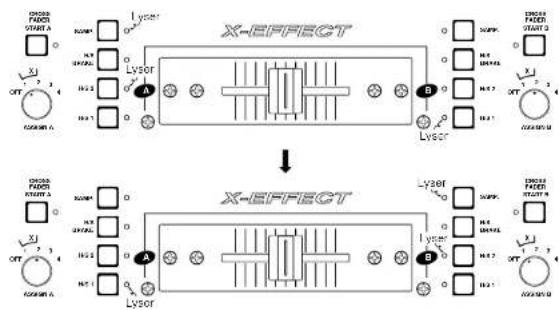

Välj kanalen (CH1 eller CH2) med Crossfader AssignA, B-omkopplarna beroende på vilken kanal CD-spelaren anslutits till. Tryck på Crossfader Start A, B-tangenten för kanalen som CD-spelaren du vill styra anslutits till.Skjut Crossfader-reglaget helt i motsatta riktningen av den källa du vill starta (i följande exempel startas CD-spelaren som anslutits till CH-1 via Assign A.). Använd Crossfader Contour-kontrollen för att reglera cross fader-startkurvan.

Crossfader Start Avspelningen på CD-spelaren börjar när Crossfader- reglaget skjuts helt i motsatta riktningen i “3”.

OBSERVERA:• Kanaler som valts med Crossfader Assign A, B-omkopplarna och Crossfader Start A, B-tangenterna kaninte startas med insignalfader-reglaget (Ch. fader).• Ch. Fader Start och Cross Fader Start kan inte användas samtidigt för samma källa. Välj endast en av dessa två funktioner. Om både Ch. Fader- och Cross Fader- omkopplarna är inkopplade (ON), har Cross Fader prioritet.OBSERVERA: Använd de analoga in-/utgångarna när DN2600F och DN-2100F flyttas med X-EFFECT.39 SVENSKA

CROSSFADER-BYTE Crossfadern kan tas bort utan att man behöver tas isär DN-X800. Detta kan göras även när mixern är i bruk utan att ljudsignalen påverkas.

1. Ta bort de två (2) yttre skruvarna som håller fast crossfader-enheten på frontpanelen.

2. Dra Crossfader-enheten framåt och koppla loss flatkabeln från anslutningen på panelen.

3. Sätt dit den nya enheten genom att följa anvisningarna ovan i omvänd ordning.

Utnivå 0,5 Vt-t 75 Ù/ohm Utsignalniv -6 dB ✽ I produktförbättringssyfte kan specifikationer och utförande ändras utan föregånde meddelande.14-14, AKASAKA 4-CHOME, MINATOKU, TOKYO 107-8011, JAPAN Telephone: (03) 3584-8111 Printed in Japan 511 3769 000
