BEDIENUNGSANLEITUNG DNX400 DENON

• vorreiter sie hohe temperature.

Beachten Sie, daß eine ausreisand Luftzirkurter gewandstät wird, wenn das Gerte, auf ein Regel gestellt wird.

- Held the plug when unplugging the cord. - Celten Sie vorsichtig mit dem Netzabel um Haran Sie das Kabel am Stasser, wenn 1 den Stecker beugelzehen.

- Halten Sie das Gärst van Rauchigkeit Wasser und Sprub tera.

- Mann das Gehr aner Ärgere Zeit nicht verwendet werden soll, trunnor Sie des Notzappel vom Notzstocker.

- Do not obtrust die ventilation holes - Die Befüllungstöffnungen dürfen nicht verdeckt werden

- Do not let foreign objects in the set. - Keine fremden Ogerstände in das Gerät, kommen lassen.

- Jessen Sie das Gerät nicht mit insektüden. Zentzen oder Verdüngungsmitteh in Berührung kommen.

- Verlauchen Sie namtis das Gang auseinander zu nehmen oder auf jegliche Art zu vorretern.

- Ü BEREINSTIMMUNGSERKLÄRUNG

Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3. Entspricht den Verordnungen der Direktive 73/23/EEC, 89/336/EEC und 93/68/EEC.

- DECLARATION DE CONFORMITE

EN60065, EN55013, EN55020, EN61000-3-2 y EN61000-3-3.

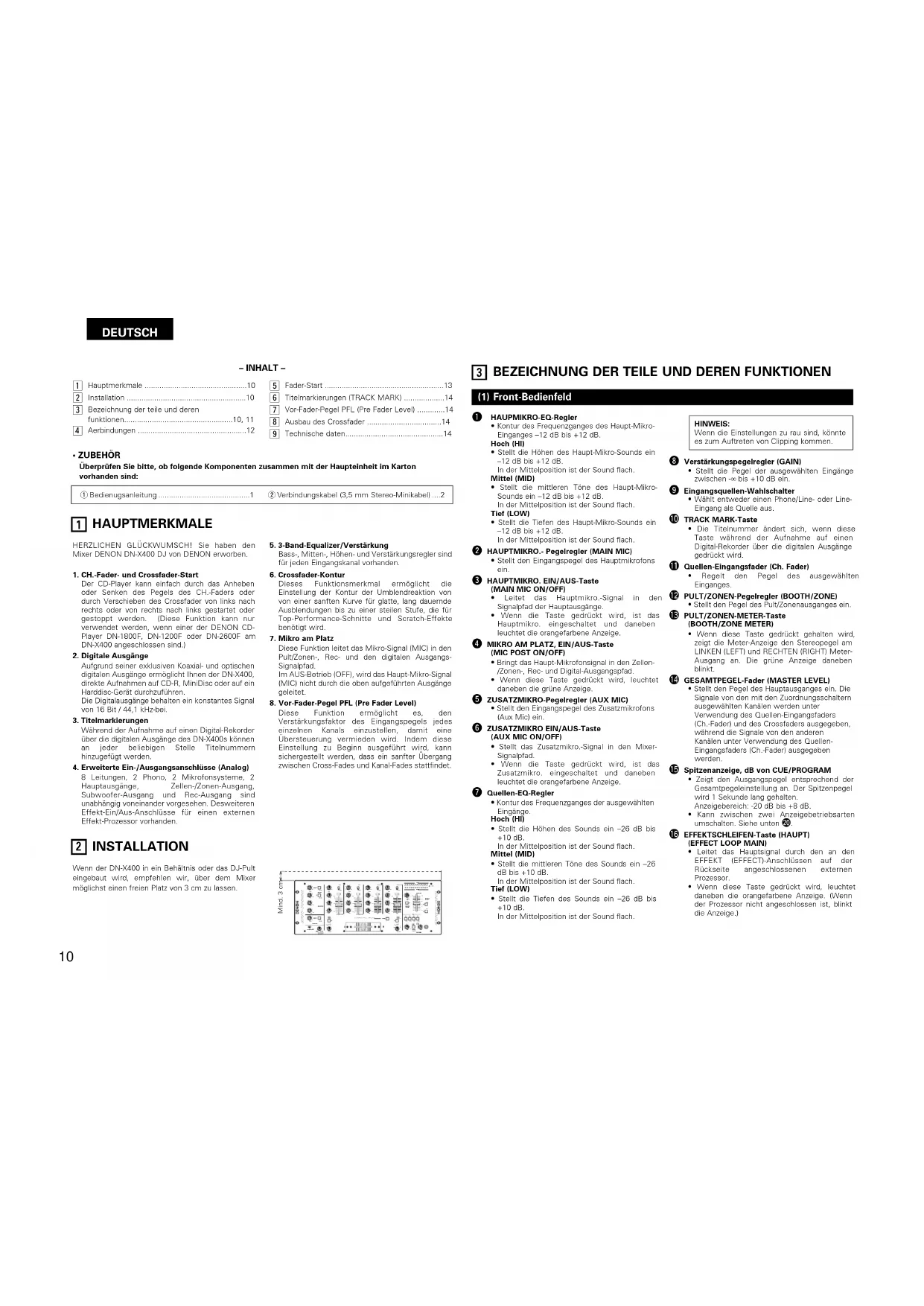

1	Hauptmarkmale....10	5	Fader-Start....13
2	Installation....10	6	Titelmarkierungen [TRACK MARK]....14
3	Bezeichnung der teile und deren funktionen....10, 11	7	Vor-Fader-Piegel PFL (Pre Fader Level)....14

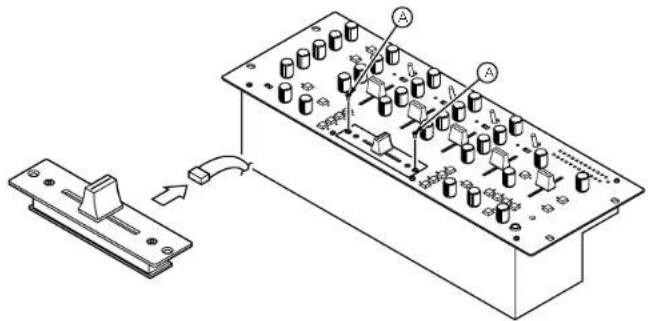

4	Aarbindungen....12	8	Ausbau des Crossfader....14
		9	Technische daten....14

• ZUBEHÖR

Überprüfen Sie bitte, ob folgende Komponenten zusammen mit der Haupteinheit im Karton vorhanden sind:

① Badierugsanleitung ....1 ② Varbindungskabel (3,5 mm Stereo-Minikabel) ....2

1 HAUPTMERKMALE

HERZLICHEN GLÜCKWUMSCH! Sie haben den Mixer DENON DN-X400 DJ von DENON erworben.

1. CH.-Fader- und Crossfader-Start

Der CD-Player kann einfach durch das Anheben oder Senken des Pegels des CH-Faders oder durch Verschieben des Crossfader von links nach rechts oder von rechts nach links gestartet oder gestoppt werden. (Diese Funktion kann nur verwendet werden, wenn einer der DENON CD-Player DN-1800F, DN-1200F oder DN-2600F am DN-X400 angeschlossen sind.)

2. Digitale Ausgänge

Aufgrund seiner exklusiven Koaxial- und optischen digitalen Ausgänge ermöglicht Ihnen der DN-X400, direkte Aufnahmen auf CD-R, MiniDisc oder auf ein Harddisc-Gerät durchzuführen. Die Digitalausgänge behalten ein konstantes Signal von 16 Bit / 44,1 kHz-bai.

3. Titelmarkierungen

Während der Aufnahme auf einen Digital-Rekorder über die digitalen Ausgänge des DN-X400s können an jeder beliebigen Stelle Titelnummern hinzugefügt werden.

1. Erweiterte Ein-/Ausgangsanschlüsse (Analog) 8 Leitungen, 2 Phono, 2 Mikrofonsysteme, Hauptausgänge, Zollon-/Zoron-Ausgang Subwoofer-Ausgang und Roc-Ausgang sind unabhängig voreinander vorgesehen. Dasweitere Effekt-Ein/Aus-Anschlüsse für einen externen Effekt-Prozessor vorhanden.

2 INSTALLATION

Wenn der DN-X400 in ein Behältnis oder das DJ-Pult eingebaut wird, empfehlen wir, über dem Mixer möglichst einen freien Platz von 3 cm zu lassen.

5. 3-Band-Equalizer/Verstärkung

Bass-, Mitten-, Höhen- und Verstärkungsregler sind für jeden Eingangskanal vorhanden.

6. Crossfader-Kontur

Dieses Funktionsmerkmal ermöglicht die Einstellung der Kontur der Umblendreaktion von von einer sanften Kurve für glatte, lang dauernde Ausblendungen bis zu einer steilen Stufe, die für Top-Performance-Schnitte und Scratch-Effekte benötigt wird.

7. Mikro am Platz

Diese Funktion leitet das Mikro-Signal (MICl) in den Puit/Zonen-, Rec- und den digitalen Ausgangs-Signalpfad. Im AUS-Betrieb (OFF), wird das Haupt-Mikro-Signal (MICl) nicht durch die oben aufgeführten Ausgänge geleitet.

Diese Funktion ermöglicht es, den Verstärkungsfaktor des Eingangspegels jedes einzelnen Kanals einzustellen, damit eine Übersteuerung vermieden wird. Indem diese Einstellung zu Beginn ausgeführt wird, kann sichergastellt werden, dass ein sanfter Übergang zwischen Cross-Fades und Kanal-Fades stattfindet.

3 BEZEICHNUNG DER TEILE UND DEREN FUNKTIONEN

(1) Front-Bedienfeld

HAUPMIKRO-EQ-Regler

- Kontur des Frequenzganges des Haupt-Mikro-

Einganges -12 dB bis +12 dB

Hoch (HI)

- Stellt die Höhen des Haupt-Mikro-Sounds ein

-12 dB bis +12 dB.

In der Mittelposition ist der Sound flach.

Mittel (MID)

- Stellt die mittleren Töne des Haupt-Mikro-

Sounds ein -12 dB bis +12 dB.

In der Mittelposition ist der Sound flach.

Tief (LOW)

• Stellt die Tiefen des Haupt-Mikro-Sounds ein

-12 dB bis +12 dB.

In der Mittelposition ist der Sound flach.

② HAUPTMIKRO.- Pegelregler (MAIN MIC)

- Stellt den Eingangspegel des Hauptmikrofons

ein

③ HAUPTMIKRO. EIN/AUS-Taste

(MAIN MIC ON/OFF)

• Leitet das Hauptmikro.-Signal in den

Signalpfad der Hauptausgänge.

- Wenn die Taste gedrückt wird, ist das

Hauptmikro. eingeschaltet und daneben

lauchtet die orangefarbene Anzeige

4 MIKRO AM PLATZ, EIN/AUS-Taste

(MIC POST ON/OFF)

- Bringt das Haupt-Mikrofonsignal in den Zellen-

/Zonen-, Rec- und Digital-Ausgangspfad.

- Wenn diese Taste gedrückt wird, leuchtet

danehen die grüne Anzeige.

⑤ ZUSATZMIKRO-Pegelregler (AUX MIC)

- Stellt den Eingangspegel des Zusatzmikrofons

(Aux Mic) ein

6 ZUSATZMIKRO EIN/AUS-Taste

(AUX MIC ON/OFF)

- Stellt das Zusatzmikro.-Signal in den Mixer-

Signalpfa

- Wenn die Taste gedrückt wird, ist das

Zusatzmikro. eingeschaltet und daneben

lauchtet die orangefarbene Anzeige

7 Quellen-EQ-Regler

- Kontur des Frequenzgangs der ausgewählten

Eingänge

Hoch (HI)

- Stellt die Höhen des Sounds ein -26 dB bis

+10 dB.

In der Mittelposition ist der Sound flach.

Mittel (MID)

- Stellt die mittleren Töne des Sounds ein -26

dB bis +

In der Mittelposition ist der Sound flach.

Tief (LOW)

- Stellt die Tiefan des Sounds ein -26 dB bis

+10 dB.

In der Mittelposition ist der Sound flach.

HINWEIS:

Wenn die Einstellungen zu rau sind, könnte es zum Auftreten von Clipping kommen.

⑧ Verstärkungspegelregler (GAIN)

• Stellt die Pegel der ausgewählten Eingänge

zwischen -∞ bis +10 dB

9 Eingangsquellen-Wahlschalter

- Wählt entweder einen Phone/Line- oder Line-

Eingang als Quelle aus.

10 TRACK MARK-Taste

- Die Titelnummer ändert sich, wenn diese Taste während der Aufnahme auf einen Digital-Rekorder über die digitalen Ausgänge gedrückt wird.

⑪ Quellen-Eingangsfader (Ch. Fader)

• Regelt den Pegel des ausgewählten

Einganges

12 PULT/ZONEN-Pegelregler (BOOTH/ZONE)

• Stellt den Pegal des Pult/Zonenausganges ein.

13 PULT/ZONEN-METER-Taste

(BOOTH/ZONE METER)

- Wenn diese Taste gedrückt gehalten wird, zeigt die Meter-Anzeige den Stereopegel am LINKEN (LEFT) und RECHTEN (RIGHT) Mater-Ausgang an. Die grüne Anzeige daneben blinkt.

14 GESAMTPEGEL-Fader (MASTER LEVEL)

- Stellt den Pegel das Hauptausganges ein. Die Signale von den mit den Zuordnungsschaltern ausgewählten Kanälen werden unter Verwendung des Quellen-Eingangsfaders (Ch.-Fader) und des Crossfaders ausgegeben, während die Signale von den anderen Kanälen unter Verwendung des Quellen-Eingangsfaders (Ch.-Fader) ausgegeben werden.

15 Spitzenanzeige, dB von CUE/PROGRAM

- Zeigt den Ausgangspogel entsprechend der Gesamtpegeleinstellung an. Der Spitzenpegel wird 1 Sekunde lang gehalten. Anzeigebereich: -20 dB bis +8 dB

Anzeigobereich. 20 ab bis 40 ab. Kann zwischen zwei Anzeigoh

- Kahn Zwischen Zwer Anzeigobetriebarten umschalten. Siehe unten 20

16 EFFFKTSCHLEIFEN-Taste (HAUPT)

(EFFECT LOOP MAIN)

- Leitet das Hauptsignal durch den an den EFFEKT (EFFECT)-Anschlüssen auf der Rückseite angeschlossenen externen Prozessor.

- Wenn diese Taste gedrückt wird, leuchtet daneben die orangelarbene Anzeige. (Wenn der Prozessor nicht angeschlossen ist, blinkt die Anzeige.)

DEUTSCH

⑰ EFFEKTSCHLEIFEN-Taste (MIKRO) (EFFECT LOOP MIC)

- Leitet das Mikro-Signal durch den an den EFFEKT (EFFECT)-Anschlüssen auf der Rückseite angeschlossenen externen Prozessor.

- Wenn diese Taste gedrückt wird, leuchte daneben die orangefarbene Anzeige. (Wenn der Prozessor nicht angeschlossen ist, blinkt die Anzeige.)

HINWEIS:

Wenn die Effektschleifen Haupt oder Mikro eingeschaltet sind, wird unabhängig von den Einstellungen Haupt-Mikro oder Mikro am Platz das Mikro-Signal an allen Ausgängen ausgegeben.

18 KOPFHÖRER-Ausgangsbuchse (PHONES)

- Akzeptiert 6,5 mm (1/4") Stereo Kapfhörerstecker.

19 KOPFHÖRER-Pegelregler (PHONES LEVEL)

- Einstellung der Kopfhörer-Lautstärke.

20 KOPFHÖRER-Betrieb-Taste (PHONES STEREO CUE/PGM)

- Im STEREO-Betrieb leitet diese Taste das STEREO-Programm und das CUE an beide Ohronkappen. Im MONO-Betrieb leitet der Kopfhörer-Verstärker das MONO-Cue zum linken und das MONO-Programm zum rechten Ohr. - Im STEREO-Betrieb zeigt die Meter-Anzeige den Stereopegel des LINKEN ILEFTI und RECHTEN (RIGHT) Hauptausganges an. Im MONO-Betrieb wird das CUE auf dem linken und das Mono-PROGRAMM auf dem rechten Pegelmeter angezeigt. - Im MONO-Betrieb leuchtet daneban die grüne Anzeige.

② KOPFHÖRER-Regler (PHONES PAN)

- Dient zwei Zwecken... Im STEREO-Betrieb ändert der Regler die relativen zusammengemischten Pegel des Cue und des Programms zuzinander in beiden Ohrenkappen. Im MONO-Betrieb ändert er die Balance zwischen dem Mono-Cue in der linken und dem Mono-Programm in der rechten Ohrenkappe.

22 CUE-Tasten

- Das Drücken einer oder aller CUE-Tasten leitet jeweils die entsprechende Quelle zum Kapfhörer und zu den Meter-Cue-Anschnitten. Das Drücken mehrerer Tasten ermöglicht gemischten Sound von allen ausgewählten Quellen einzuleiten. Wenn die Taste gedrückt wird, leuchtet daneben die rote Anzeige.

23 CROSSFADER-ZUORDNUNGS-Schalter A und B

- Ordnet den Crossfader einem der vier Eingangskanäle zu oder schaltet ihn ab.

AUS (OFF)

Auszuwählen, wenn der Crossfader nicht verwendet wird.

1 bis 4

Wählt aus, welche Kanäle (CH-1 bis CH-4) A und B zuzuordnen sind. Nicht zu A oder B zugeordnete Kanäle werden ausgegeben, ohne zuvor durch den Crossfader gelaltet zu werden.

24 CROSSFADER

- Steuert die relativen Ausgangspegel von der summierten A- und B-Mischsignalen. Wenn der Crossfader ganz links steht, wird nur das A-Mischsignal über die Ausgänge gehört. Wenn Crossfader nach rechts bewegt wird, erhöht sich der Pegel des B-Mischsignales und der Pegel des A-Mischsignales wird schwächer. Wenn der Crossfader in der Mitte steht, werden gleiche Pegel der A- und B-Mischsignale zu den Ausgängen geleitet. Bei voll rechts steht nur das B-Mischsignal gesamt an den Ausgängen an.

25 CROSSFADER-KONTUR-Steuerung

- Ermöglicht die Einstellung der Kontur der Crossfaderreaktion von einer sanften Kurve für glatte, lang dauernde Ausblendungen bis zu einer steilen Stufe, die für Top-Performance-Schnitte und Scratch-Effekte benötigt wird.

26 CROSSFADER-START-Tasten A und B

- Die Funktion zum Sterten des CD-Players mit automatischem Verwenden des Crossfader wird ein/ausgeschaltet.

- Wenn die Taste gedrückt wird, ist der Crossfader-Start eingeschaltet und daneben leuchtet die orangefarbene Anzeige.

27 CH.-FADER-START-Schalter

- Die Funktion zum automatischen Starten der Durchführung am CD-Players mit dem Ein-/Ausschalten des Ch.-Faders.

28 Betriebsanzeige (POWER)

- Wenn die grüne Anzeige leuchtet, kann mit der Verwendung des DN-X400 begonnen werden.

(2) Hinteres Anschlussfeld

29 Hauptschalter (POWER)

• Zum Einschalten den Schalter drücken.

3D HAUPTAUSGÄNGE (SYMMETRISCH) (MAIN OUT (BALANCED))

- Diese XLR-Typ-Anschlüsse liefern einen symmetrischen Line-Pegel-Ausgang.

- Verbinden Sie diese Anschlüsse mit den symmetrischen Analogeingängen eines Verstärkers oder einer Konsole.

- Pin-Zuordnung:

1. Erde 2. Signal+ 3. Signal-

• Anwendbare Anschlüsse:

Cannon XLR-3-31 oder entsprechende. HINWEIS:

Schließen Sie keines der Signale, weder (+) noch (-), mit der Erde kurz.

31 HAUPTAUSGÄNGE (ASYMMETRISCH) (MAIN OUT (UNBALANCED))

- Dieses Stereopaar Cinch-Buchsen liefern einen asymmetrischen Line-Pegel-Ausgang.

- Verbinden Sie diese Buchsen mit asymmetrischen Analogeingangsbuchsen eines Verstärkers oder einer Konsole.

32 DIGITALAUSGANGS-Buchse

- Diese Cynch-Buchsen liefern digitale Ausgangsdaten. Das Signal wird vom Hauptpegel-Fader nicht beeinflusst.

- Wir empfehlen die Verwendung eines 75 Ohm Cynchkabels für eine bestmögliche Digitalübertragung. (Erhältlich bei jedem Audio-Videohändler)

- Das Signal wird vom Hauptpegel-Fadar nicht beeinflusst.

34 PULT/ZONEN-AUSGANG-Buchsen (BOOTH/ZONE)

- Diesa 6,5 mm (1/4") Buchsen sorgen für einen ausgeglichenen Leitungspegel-Ausgang mit unabhängigen Pult/Zonen-Pegalregener und werden nicht vom Master-Pegalregler beainflusst.

- Verbinden Sie diese Buchsen mit den symmetrischen Analogeingangsbuchsen eines Verstärkers oder einer Konsole.

35 SUBWOOFER-Ausgangsbuchse

- Diese 6,5 mm (1/4") Monobuchsen liefern einen Mono-Pagel des Hauptausganges. Das Signal wird vom Hauptpegel-Fader beeinflusst.

- Verbinden Sie diese Buchse mit der Subwoofer-Eingangsbuchse an einem Verstärker.

36 SUBWOOFER-Frequenzregler

- Stellt die Grenzfrequenz des Tiefpassfilters zwischen 40 Hz bis 200 Hz ein.

• Die niedrige Einstellung wirkt sich auf den Subwoofer-Ausgang aus.

37 REC-AUSGANGS-Buchsen (REC OUT)

- Dieses Stereopaar liefert einen Line-Pegel-Ausgang. Das Signal wird vom Hauptpegel-Fader nicht beoinflusst.

- Der Ausgang ist für die Verwendung eines Tape-Recorders vorgesehen, ist aber nicht auf diesen Zweck beschränkt.

38 EFFEKT-Buchse (EFFECT)

- Diese 6,5 mm (1/4") Stereobuchsen ermöglichen die externe Stereoverarbeitung des Programpsignalas.

- Dies sind schaltende Buchsen – immer die Schleife komplettieren, wenn eine Verbindung zum Senden und Zurücksenden hergestellt wird; ansonsten ist kein Ton zu hören.

39 LINE-Eingangsbuchsen 1, 2, 3, 4, 6, und 8

- Diese Stereopaare mit Cynch-Buchsen sind asymmetrische Eingänge für jegliche Geräte mit Line-Pegel.

40 Ch 1, 2, FADER-Ausgangsbuchsen

- Verbinden Sie diese Buchsen mit den Fader-Eingangsbuchsen des DN-1800F, des DN-2100F und des DN-2600F mit 3,5 mm Stereo-Minikabeln.

41 PHONO 1, 2, / LINE 5, 7 Eingangsbuchsen

- Diese Stereopaare mit Cynch-Buchsen sind asymmetrische Eingänge für Plattenspieler (RIAA) und Magnetkassetten (MM) oder für Line-Signalpegel passend für jegliche Geräte wie CD-Player.

42 PHONO 1, 2, / LINE 5, 7 - Schalter

- Diese Schalter schalten den Eingang zwischen Plattenspieler- und Line-Signalpegeln um.

- Diese Schalter stellen einen Line-Signalpegel ein, wenn kein Plattenspieler angeschlossen ist.

43 Phono-Erdungsschraube (GND)

- Diese Schraube ermöglicht den Anschluss einer Erdungsleitung vom Plattenspieler. Dieser Anschluss ist lediglich für die Erdung eines Plattenspielers vorgesehen und nicht als Anschluss der Schutzerde geeignet.

44 HAUPT-MIKRO-Eingangsbuchse

(MAIN MIC)

- Akzeptiert ein symmetrisches Mikrofon mit einem 6,5 mm (1/4") -Anschluss.

45 ZUSATZ-MIKRO-Eingangsbuchse

(AUX MIC)

- Akzeptiert ein symmetrisches Mikrofon mit einem 6,5 mm (1/4") -Anschluss.

4 VERBINDUNGEN

Beachten Sie das Verbindungsdiagramm unten.

1. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, während die Verbindungen vorgenommen worden.
2. Qualitätskabel machen einen großen Unterschied in der Tontreue und der Wiedergabeenergie. Verwenden Sie hochqualitative Audiokabel.

3. Verwenden Sie keine überlangen Kabel. Stellen Sie sicher, dass Stocker und Buchsen sicher gestackt sind. Lose Verbindungen verursachen Brummen, Störungen oder Unterbrechungen, die Ihre Lautsprecher beschädigen könnten.

4. Schließen Sie alle Stereo-Eingangsquellen an. Schließen Sie dann jegliche Effekte am Stereo-Effekt an, wenn Sie solche benutzen. Schließen Sie Ihre Mikrolonge und die Monitor-Kophörer an. Stellen Sie sicher, dass alle Fader auf Null stehen und diese Einheit abgeschaltet ist. Achten Sie darauf, immer nur ein Kabel gleichzeitig anzuschließen und beachten Sie die L- und R-Position der Buchsen an dem DN-X400 und an den externen Geräte.

5. Verbinden Sie die Stereoausgänge mit Endverstärkern, Tapedecks, MD-Recordern und/oder CD-Recordern. Schließen Sie den DN-X400 an der Netzsteckdose an.

HINWEIS:

Schalten Sie immer zuerst Ihre Audio-Eingangsquellen, wie z. B. CD-Player, dann Ihren Mixer und zuletzt irgendwelche Verstärker ein. Verfahren Sie beim Ausschalten immer umgekehrt, indem Sie Ihre Verstärker, dann den Mixer und zuletzt die Eingangseinheiten abschalten.

Symmetrischer Hauptverstärker

Asymmetrischer Hauptverstärker

Tape Deck

Platterepieler 3

Mikraione

Plattenspieler 2 Plattenspieler 1

Booth/Zone-Leistungsveratärker

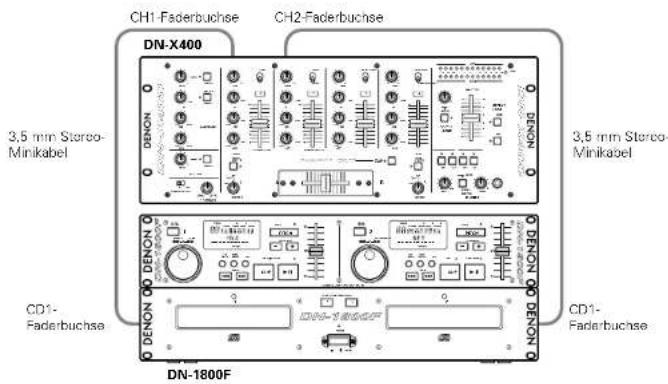

5 FADER -START

Wenn ein separat gekaufter DN-1800F, DN-2100F und DN-2600F-Player an CH-1 oder CH-2 angeschlossen wird, können diese mit dem Quellen-Eingangslader (Ch.-Fader) oder dem Crossfader gestartet werden, solange die 3,5 mm Stereo-Minikabel angeschlossen sind.

CH1-Faderbuchse CH2-Faderbuchse 3,5 mm Stereo- Minikabel 3,5 mm Stereo- Minikabel CD1- Faderbuchse CD1- Faderbuchse DN-X400 DN-1800F

Channel-Fader-Start

1	Schalten Sie Schalter für den Ch.-Fader-Start ein. [GCVD]CH FADER START
2	Stellen Sie sicher, dass die Eingangsfader (Ch.-Fader) der CH-3- oder CH-4-Regelung ganz nach unten geschoben sind.
3	DN-1800FStallen Sie den Cua-Punkt an jedem Laufwerk ein.DN-2100F und DN-2600FStellen Sie den A-1- oder A-2-Punkt an jedem Laufwerk ein.
4	Wenn Sie den Player starten wollen, schieben Sie den Cuallen-Eingangsfader (Ch.-Fader) nach oben und der Player beginnt abzuspicion. [IMAGE]

HINWEISE:

- Kanäle, die mit den Crossfader Zuordnungsschaltern A und B und mit dem Crossfader-Startschaltern A und B ausgewählt wurden, können mit den Quellen-Eingangsfader ICh-Faden nicht gestartet werden.

- CH.-Faderr-Start und Crossfader-Start für dieselbe Quelle funktionieren nicht gleichzeitig. Sie müssen einen davon auswählen. Wenn sowphi, der Ch.-Fader als auch der Crossfader-Schalter eingeschaltet sind, hat der Crossfader Priorität.

Crossfader-Start

1	Wählen Sie bei Verwendung der Crossfader-Zuordnungsschalter A und B den Kanal (CH-3 oder CH-4) zum Anschluss des CD-Players.
2	Drücken Sie die Crossfader-Startlasten A oder B des Kanals, an dem der zu steuernde CD-Player angeschlossen ist
3	Schieben Sie den Crossfader vollständig in die angegangesetzte Richtung der Quelle, die Sie starten wollen. Im folgenden Beispiel wird der Start mit dem am CH-3 angeschlossenen CD-Player durchgeführt, der A zugeordnet wurde!
4	DN-1800F
5	Verwenden Sie die Crossfader-Startkontur-Regalung für die Steuerung der Startkurve.
6

DEUTSCH

6 TITELMARKIERUNGEN (TRACK MARK)

• Von den digitalen Ausgängen des DN-X400s werden CD-Kategorie-Digitalsignale ausgegeben. Titalnummern können während der Aufnahme dieser Signale auf einen Digital-Rekorder eingefügt werden.
• Schließen Sie die digitalen Ausgänge des DN-X400s an den Digital-Rekorder an. (Beziehen Sie sich auf 4 ANSCHLUSSE auf Seite 12.)

1	Starten Sie die Aufnahme auf den Digital-Rekorder.
2	Drücken Sie die TRACK MARK-Taste.• Die Titelnummer des Ausgangssignals ändert sich und die grüne Anzeige leuchtet für 4 Sekunden.[IMAGE]

HINWEIS:

Während der 4 Sekunden, in denen sich die Titelnummer ändert, ist eine erneute Änderung der Titelnummer nicht möglich.

1. Drücken Sie die HEADPHONE Modustaste.
2. Drücken Sie die gewünschte CUE-lasto, um 1-4 zu überwachen (stellen Sie sicher, dass Ihre Quello wiedergegeben wird).
3. Drehen Sie den blauen GAIN-Knopf, bis die L/CUE-Messinstrumente (obent) ihren Spitzenwert bei einem Pegel von 0 dB erreicht haben.
4. Führen Sie Ihre Mischung durch, indem Sie je nach Wunsch den Cross-Fader oder den Kanal-Fader verwenden.

HINWEISE:

• Für das Gewährleisten eines ordnungsgemäßen Betriebes sollten Ihre Kanalpegel stets auf die Bezugslinie 8 oder links davon eingestellt sein.
• Diese Einstellungen kann auch dann vorgenommen werden, wenn der Kanal-Fader auf Null eingestellt worden ist.

8 AUSBAU DES CROSSFADER

Der Crossfader kann möglicherweise ohne Zerlegen des DN-X400 selbst entfernt werden.

1. Entfernen Sie die zwei Äußeren Schrauben, mit denen die Crossfader Baugruppe auf dem Bedierfeld montiert ist.

2. Ziehen Sie die Crossfader-Baugruppe nach vorne und ziehen Sie das Flachkabel von der Steckverbindung an der Steuerungskarte ab.

3. Montieren Sie die Austauschbaugruppe in umgekehrter Reihenfolge.

Abmessungen: 482 (B) x 105 (H) x 177 (T) mm (chne Fußs)
Installation: 4 HE für 19-Zoll-Gestell-Installation
Gewicht: 5,5 kg
Stromversorgung: 120 V \~ ±10%, 60 Hz (Modelle für die USA und Kanada) 230 V \~ ±10%, 50 Hz (Europäische Modelle)

Leistungsaufnahme: 26 W

Umgebungsbedingungen: Betriebstemperatur: 5 bis 35°C

Luftfeuchtigkeit im Betrieb: 25 bis 85 % (nicht kondensierend) Lagerungstemperatur: -20 bis 60°C

■ AUDIO-BEREICH

Eingangsempfindlichkeit und -Impedanz
Haupt-Mikro	-54 dBV (2,0 mV)	10 kΩ/kOhm
Zusatz-Mikro	-60 dBV (1,0 mV)	10 kΩ/kOhm
Effekt (Eingang)	-10 dBV (316 mV)	50 kΩ/kOhm
2-Phono	-50 dBV (3,0 mV)	50 kΩ/kOhm
8-Line	-14 dBV (200 mV)	50 kΩ/kOhm

Ausgangspegel und -Impedanz:

Haupt (symmetrisch)	4 dBm	(1,23 V)	600 Ω/Ohm Belastung
Haupt (asymmetrisch)	0 dBV	(1,0 V)	1 kΩ/kOhm
Pult/Zone (symmetrisch)	4 dBm	(1,23 V)	600 Ω/Ohm Belastung
Rec (Cynch)	-10 dBV	(316 mV)	1 kΩ/kOhm
Effekt (Ausgang)	-10 dBV	(316 mV)	1 kΩ/kOhm
Subwoofer	-2 dBV	(800 mV)	1 kΩ/kOhm
Kopfhörer	-4 dBV	(631 mV)	150 Ω/Ohm (33 Ω/Ohm Belastung)

Frequenzgang:

Line	20 bis 20 kHz	±2 dB
Phono	20 bis 20 kHz	RIAA ±2 dB
Mikro	20 bis 20 kHz	±2 dB
Signal-Rauschabstand:
Line	80 dB	0 dBm, 1 kHz, EQ flach
Phono	75 dB	0 dBm, 1 kHz, EQ flach
Mikro	65 dB	0 dBm, 1 kHz, EQ flach

Gesamter Kliirfaktor:

Line	Unter 0,05 %
Phono	Unter 0,05 %
Kopiereffekt:	Uber 70 dB
Kanal-Equalizer:
Hoch (Hi)	+10 dB, -26 dB (13 kHz)
Mittel (Mid)	-10 dB, -26 dB (1 kHz)
Tief (Low)	+10 dB, -26 dB (70 Hz)
Mikrofon-Equalizer:
Hoch (Hi)	+12 dB, -12 dB (10 kHz)
Mittel (Mid)	-12 dB, -12 dB (1 kHz)
Tief (Low)	+12 dB, -12 dB (100 Hz)

Digitalausgang (COAXIAL):

Signalformat	IEC958 typ II
Ausgangspegel	0,5 Vss 75 Ω/Ohm

Ausgangssignalpegel -6 dB

Digitalausgang (OPTICAL):
Signalformat	IEC958 typ II

* Änderungen der technischen Daten und des Designs ohne votherige Ankündigung vorbehalten

FRANÇAIS

• TABLE DES MATIERES -

9 TECHNISCHE GEGEVENS

■ ALGEMEEN

Totale harmonische vervorming:

Line	Minder dan 0,05%
Phono	Minder dan 0,05%
Overspraak:	Meer dan 70 dB
Kanaalequalizer:
Hi (Hoog)	+10 dB, -26 dB (13 kHz)
Mid (Midden)	+10 dB, -26 dB (1 kHz)
Low (Laag)	+10 dB, -26 dB (70 Hz)

Microfoonequalizer:

Hi (Hoog)	+12 dB, -12 dB (10 kHz)
Mid (Midden)	+12 dB, -12 dB (1 kHz)
Low (Laag)	+12 dB, -12 dB (100 Hz)
