BEDIENUNGSANLEITUNG AVR-A100 DENON

Anleitung für Fortgeschrittene

Versione avanzata

Geavanceerde versie

Avancerad version

Information

Informationen

"Bezeichnung und Funktionen der

Teile" (16)Seite 116)

115

Informazioni

Um diesen Gerät vollständig von der Stromversorgung abzutrennen,ziehen Sieitte den Stecker aus der Wandsteckdose.

Der Netzstecker wird verwendet, um die Stromversorgung zum Gerät vollig zu unterbrechen; er muss für den Benutzer gut und einfach zu erreichen sein.

PRECAUTION:

- UBEREINSTIMMUNGSEKLRUNG

Wir erklaren unter unserer Verantwortung, daß这点es Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3. Following the provisions of low voltage directive 2006/95/EC and EMC directive 2004/108/EC, the EC regulation 1275/2008 and its frame work directive 2009/125/EC for energy-related products (ErP).

- DECLARATION DE CONFORMITE

EN60065, EN55013, EN55020, EN61000-3-2 y EN61000-3-3.

An der Kleinbahn 18, Nettetal,

D-41334 Germany

Das Verpackungsmaterial这点es Produktes ist zum Recyclen geeignet und kann wieder verwendet werden.itte entsorgen Sie alle Materialien entspruchend der ortlichen Recycling-Vorschriften.

Beachten Sie bei der Entsorgung des Gerätes die örtlichen Vorschriften und Bestimmungen.

Die Batterien dürfen nicht in den Hausmüll geworfen oder verbrannt werden;itte entsorgen Sie die Batterien gemäß der ortlichen Vorschriften.

Dieses Produkt und das im Lieferumfang enthaltene Zubehör (mit Ausnahme der Batterien!) entsprechen der WEEE-Directive.

UNE REMARQUE CONCERNANT LE RECYCLAGE:

Vielen Dank für den Kauf these DENON-Producks. Lesen Sie die sie Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch, damit Sie das Gerät richtig bedienen konnen. Bewahren Sie das Handbuch nach der Lekture zum späteren Nachschlagen auf.

Inhalt

Erste Schritte 1
Zubehör 2
Zu dieserem Handbuch 2
Merkmale 2
Warnhinweise zur Handhabung 3

Einfache Variante

(Einfache Installationsanleitung) 4

Basisausführung 14

Anschlisse 15 Wichtigige Information 15 HDMI-kompatible Geräte anschlieben 16 TV-Gerät anschlieben 18 Anschluss eines Blu-ray Disc-Players 18 DVD-Player anschlieben 19 Set-Top-Box (Satelliten- oder Kabelfernsehempfänger) anschlieben 19 Anschlieben eines digitalen Videorecorders 20 Digitalen Camcorder anschlieben 21 Steuerungsdeck für den iPod anschlieben 21 iPod oder USB-Speichergerät an den USB-Anschluss anschlieben 22 Antenne anschlieben 23 Anschlieben eines Plattenspielers 23 Einen CD-Player anschlieben 24 Komponenten mit DENON-LINK-Anschluss 24 Komponente mit Mehrkanalausgängen 24 Anschlieben eines externen Leistungsverträkers 25 Anschluss an ein Heim-Netzwerk (LAN) 26 Anschlieben eines externen Steuerungsgerätes 27 Wiedergabe (Grundfunktionen) 28 Wichtige Information 28 Wiedergabe Blu-ray Disc/DVD-Player 29 Wiedergabe CD-Player 30 iPod® abspielen 30 Senderabstimmung von Radiostationen 33 Wiedergeben von Netzwerkaudio 36 Wiedergabe von USB-Speichergeräten 44

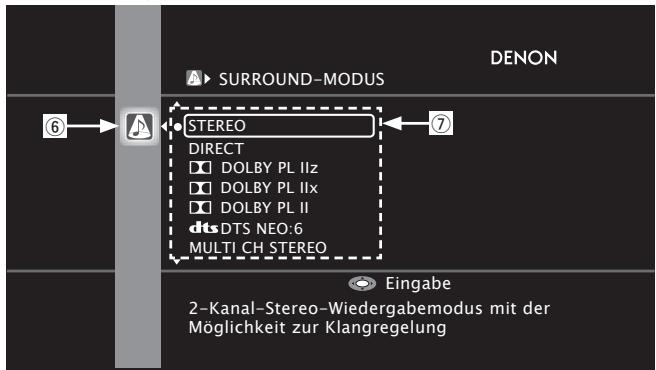

Auswahlein eines Audiomodus (SURROUND-MODUS) 46
Standardwiedergabe 46
DENON Original-Surround-Wiedergabe 48
Stereo-Wiedergabe 48
Direkte Wiedergabe 48
Pure Direct-Wiedergabe 48

Anleitung für Fortgeschrittene 49

Lautsprecherinstallation/-Anschluss (Erweiterte Verbindung) 50 Installation 50 Anschluss 52 Lautsprecher einrichten 59 Wiedergabe (Fortgeschrittene Bedienung) 61 Praktische Funktionen 61 Wiedergabe in ZONE2/ZONE3 (Separator Raum) 68 Audioausgabe 68 Videoausgabe 68 Wiedergabe 69 Menübedienung 69 Schnellwahl-Funktion 70 Funktion Sleep Timer 70 Detaillerte Einstellungen vornehmen 71 Menüplan 71 Beispiele für Menu-Bildschirmanzeigen 72 Beispiele für Menüanzeige und Front-Display 73 Zeicheneingabe 74 QUEILLE WÄHLEN 76 Audio/Video-Einst. 82 MANUELLE KONFIG 89 INFORMATIONEN 103 Bedienung der angeschlossenen Geräte über die Fernbedienung 104 Das Hauptfernbedienungsgerät bedieren 104 Steuern mit der untergeordneten Fernbedienung 111

Informationen 115

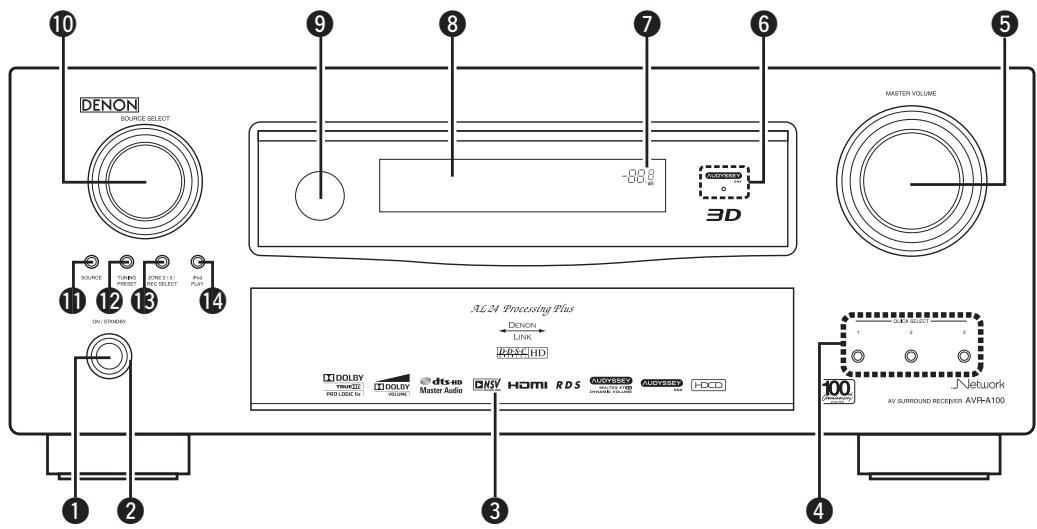

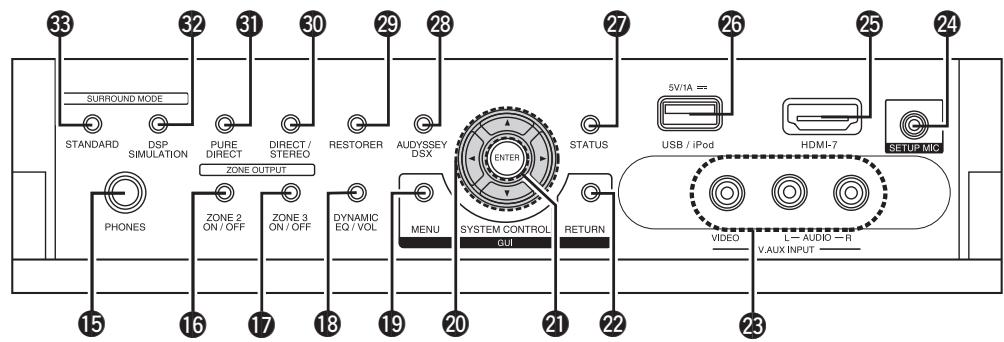

Bezeichnung und Funktionen der Teile 116 Vorderseite 116 Display 117 Rückseite 118 Fernbedienung 119
Sonstige Informationen 121 Informationen über Warenzeichen 121 Surround 122 Beziehungen zwischen Videosignalen und Monitorausgang 127 Erklärung der Fachausdrucke 128
Fehlerische 131 Zurücksätzen des Mikroprozessors 134
Technische Daten 135

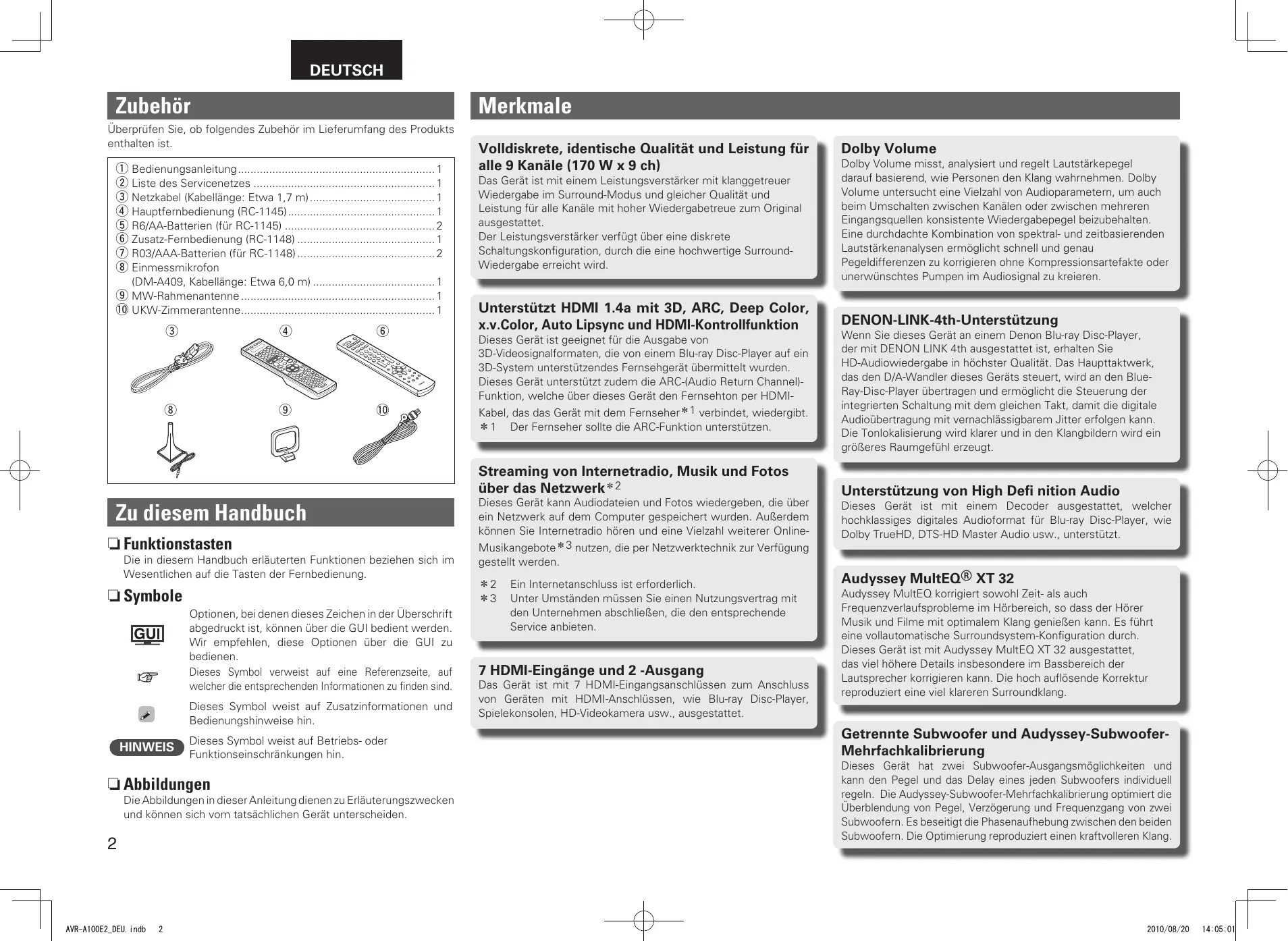

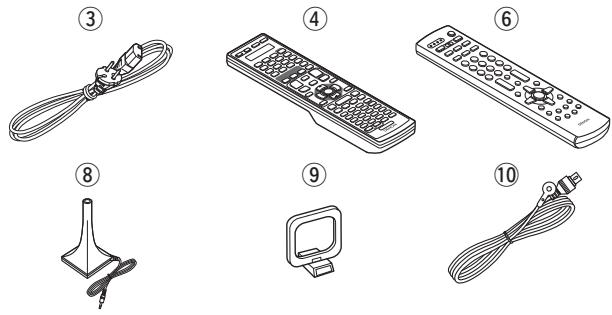

Zubehör

Überprüfen Sie, ob folgenden Zubehör im Lieferumfang des Produkts enthalten ist.

① Bedienungsanleitung 1
②LiTe des Servicenetzes 1
③Netzkabel (Kabellange: Etwa 1,7 m)

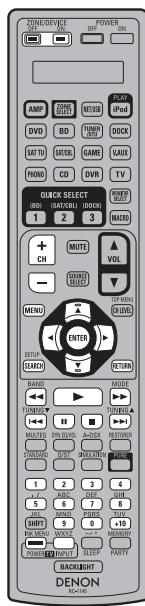

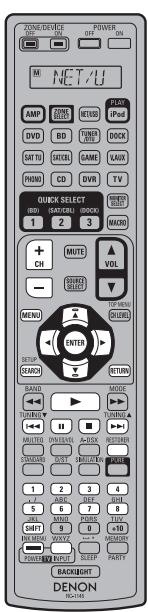

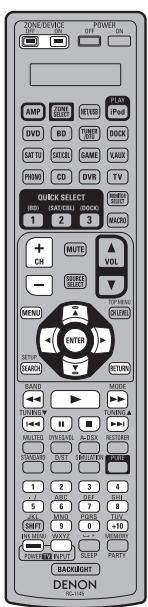

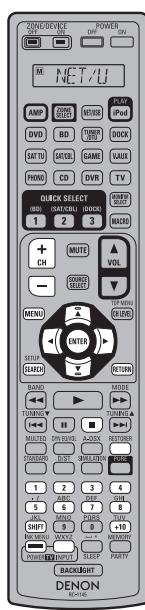

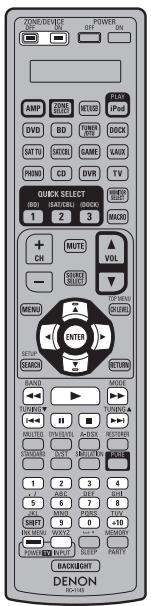

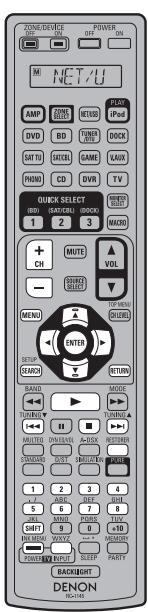

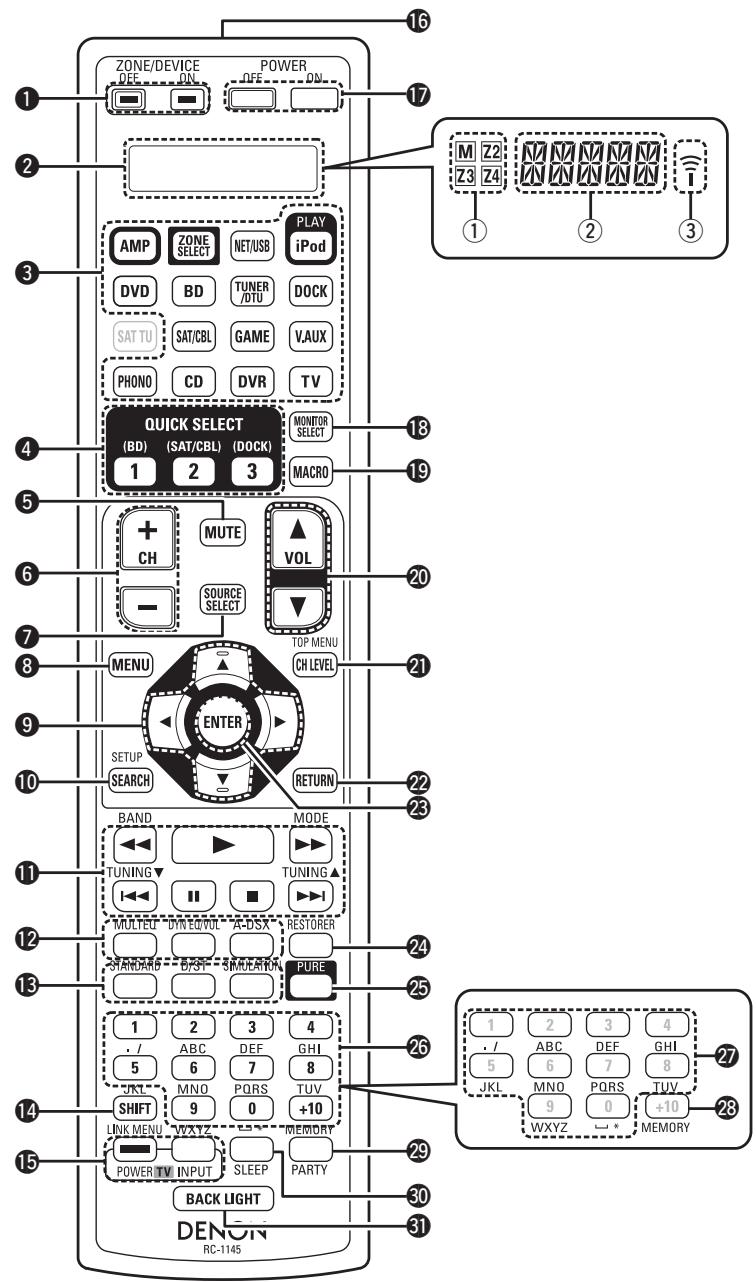

④ Hauptfernbedienung (RC-1145) 1
⑤ R6/AA-Batterien (fur RC-1145) 2

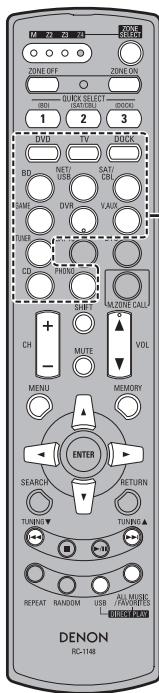

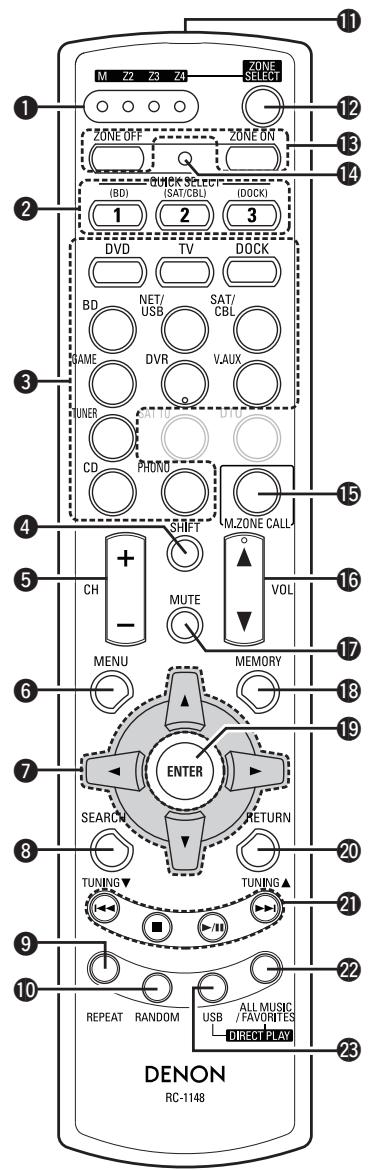

⑥ Zusatz-Fernbedienung (RC-1148) 1
⑦ R03/AAA-Batterien (fur RC-1148) 2
⑧ Einmessmikrofon (DM-A409, Kabellange: Etwa 6,0 m) 1
⑨ MW-Rahmenantenne 1
10 UKW-Zimmerantenne 1

Zudiesem Handbuch

Funktionstaten

Die in thisem Handbuch erläuterten Funktionen beziehen sich im Wesentlichen auf die Tasten der Fernbedienung.

□ Symbole

Optionen, bei denen these Zeichen in der Überschrift abgedrucht ist, können über die GUI bedient werden. Wir empfehlen, diese Optionen über die GUI zu bedieren.

Dieses Symbol verweist auf eine Referenzseite, auf welcher die entsprechenden Informationen zu finden sind.

Dieses Symbol weist auf Zusatzinformationen und Bedienungshinweise hin.

HINWEIS

Dieses Symbol weist auf Betriebs- oder Funktionseinschrankungen hin.

Abbildungen

Die Abbildungen in dieser Anleitung dieren zu Erläuterungszwecken und können sich vom tatsächlichen Gerät unterscheiden.

Merkmale

Volldiskrete, identische Qualität und Leistung für alle 9 Kanäle (170 W x 9 ch)

Das Gerät ist mit einem Leistungsverträger mit klanggetreuer Wiedergabe im Surround-Modus und gleicher Qualität und Leistung für alle Kanäle mit hoher Wiedergabetreue zum Original ausgestattet. Der Leistungsverträger verfügt über eine diskrete Schaltungskonfiguration, durch die eine hochwertige Surround-Wiedergabe erreicht wird.

Unterstutz HDMI 1.4a mit 3D, ARC, Deep Color, x.v.Color, Auto Lipsync und HDMI-Kontrollfunktion

Dieses Gerät ist geeignet für die Ausgabe von 3D-Video signalformaten, die von einem Blu-ray Disc-Player auf ein 3D-System Unterstützungendes Fernsehgerät übermittelt wurden. Dieses Gerät unterstützt zudem die ARC-(Audio Return Channel)- Funktion, welche über these Gerät den Fernsehton per HDMI-Kabel, das das Gerät mit dem Fernseher 1 verbindet, wiedergibt. 1 Der Fernseher sollte die ARC-Funktion unterstützen.

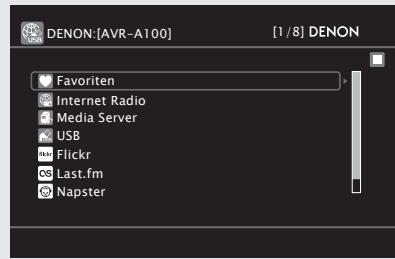

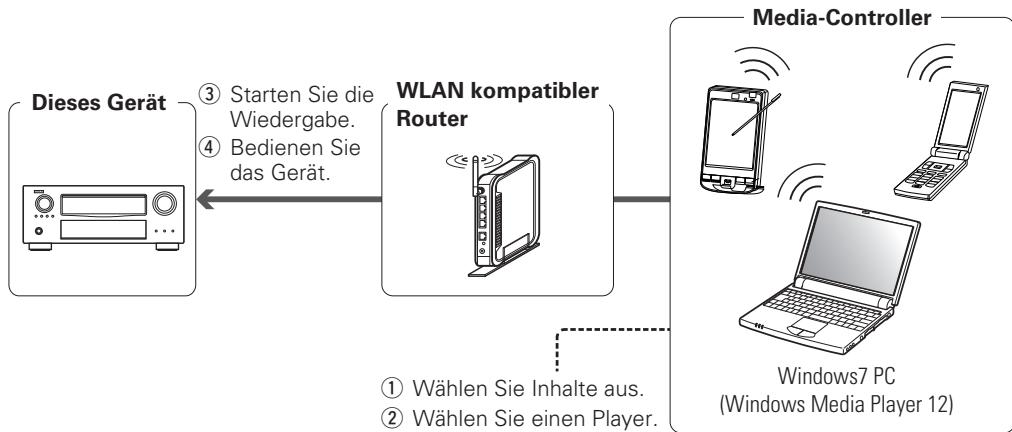

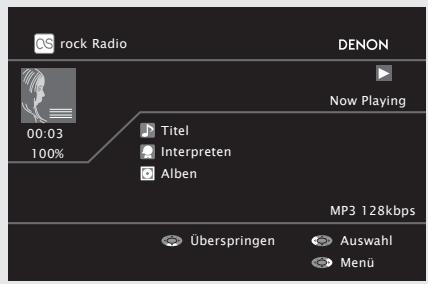

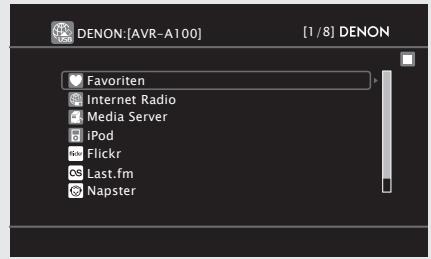

Streaming von Internetradio, Musik und Fotos über das Netzwerk*2

Dieses Gerät kann Audiodateien und Fotos wiedergeben, die über ein Netzwerk auf dem Computer gespeichert wurden. Außerdem können Sie Internetradio hörren und eine Vielzahl weiterer Online-Musikangebote*3 nutzen, die per Netzwerktechnik zur Verfügung gestellt werden.

2 Ein Internetanschluss ist erforderlich.
3 Unter Umständen müssen Sie einen Nutzungsvertrag mit den Unternehmen abschieden, die den entsprechende Service anbieten.

7 HDMI-Eingänge und 2 -Ausgang

Das Gerät ist mit 7 HDMI-Eingangsanschlüssen zum Anschluss von Geräten mit HDMI-Anschlüssen, wie Blu-ray Disc-Player, Spielekonsolen, HD-Videokamera usw., ausgestattet.

Dolby Volume

Dolby Volume misst, analysiert und regelt Lautstärkepegel darauf basierend, wie Personen den Klang wahrnehmen. Dolby Volume untersucht eine Vielzahl von Audioparametern, um auch beim Umschalten zwischen Kanalen oder zwischen mehreren Eingangssquellen konsistente Wiedergabepegel beizubehalten. Eine durchdachte Kombination von spektral- und zeitbasierenden Lautstärkenanalysen ermöglicht schnell und GENU Pegeldifferenzen zu korrigieren ohne Kompressionsartefakte oder unerwünsches Pumpen im Audiosignal zu kreieren.

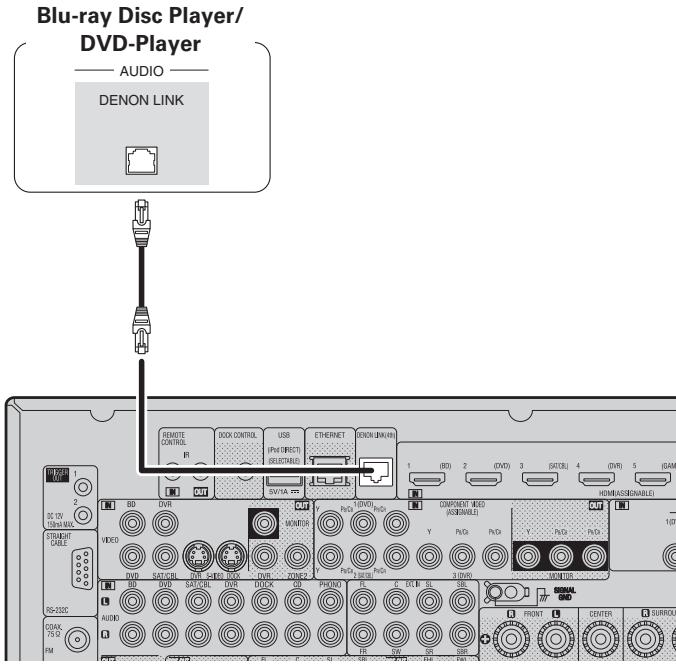

DENON-LINK-4th-Unterstützung

Wenn Sie diesen Gerät an einem Denon Blu-ray Disc-Player, der mit DENON LINK 4th ausgestattet ist, erhalten Sie HD-Audiowiedergabe in höchster Qualität. Das Hauptaktwerk, das den D/A-Wandler these Geräts steuert, wird an den Blue-Ray-Disc-Player übertragen und ermöglicht die Steuerung der integrierten Schaltung mit dem gleichen Takt, damit die digitale Audiübertragung mit vernachlässigbarem Jitter erfolgen kann. Die Tonlokalisierung wird klarer und in den Klangbildern wird ein größeres Raumgebung erzeugt.

Unterstützung von High Defi nition Audio

Dieses Gerät ist mit einem Decoder ausgestattet, welche hochklassiges digitales Audioformat für Blu-ray Disc-Player, wie Dolby TrueHD, DTS-HD Master Audio usw., Unterstützung.

Audyssey MultEQ® XT 32

Audyssey MultEQ korrigiert sowohl Zeit- als auch
Frequenzverlaufsp Probleme im Hörbereich, so dass der Hörer
Musik und这部电影 mit optimalem Klang genießen kann. Es führt
eine vollautomatische Surroundsystem-Konfiguration durch.
Dieses Gerät ist mit Audyssey MultEQ XT 32 ausgestattet,
das viel höhere Details insbesondere im Bassbereich der
Lautsprecher korrigieren kann. Die hoch auflösende Korrektur
reproduziert eine viel klaren Surroundklang.

Getrennte Subwoofer und Audyssey-Subwoofer-Mehrfachkalibrierung

Dieses Gerät hat zwei Subwoofer-Ausgangsmöglichkeiten und kann den Pegel und das Delay eines jeder Subwoofoers individuell regeln. Die Audyssey-Subwoofer-Mehrfachkalibriierung optimiert die Überblendung von Pegel, Verzögerung und Frequenzgang von zwei Subwoofern. Es beseitigt die Phasenaufhebung zwischen den beiden Subwoofern. Die Optimierung reproduziert einen kraftvolleren Klang.

Audyssey DSX™

Dieses Gerät verfügbar über einen Audyssey-DSX-Prozessor. Wenn Sie Fronthochtöner an these Gerät anschließen und die Musik über Audyssey DSX wiedergeben, erzielen Sie im Höhenbereich bei der Audiowiedergabe mehr Ausdrucksstärke. Durch den Anschluss von Front-Wide-Lautsprechern entstehen im Breitbandbereich bei der Audiowiedergabe mehr Ausdrucksstärke.

Bedienungsfreundliche grafische Oberfläche

Dieses Gerät ist mit einer leicht ablesbaren "grafischen Oberfläche" mit Menüanzeigen und Menüebenen ausgestattet. Die Verwendung von Pegelanzeigen erhöht die Bedienbarkeit theses Geräts.

Hochskalierung aller Quellen auf 1080p

Das Gerät ist mit einer HDMI-Video-Hochskalierungsfunktion ausgestattet, mittels welcher ein analoges Video signalformat in ein 1080p-Signal (HD-Auflösung) umgewandelt und über den HDMI-Anschluss an ein Fernsehergerät übertragen wird. Dadurch können das Gerät und ein mit einem einzigen HDMI-Kabel verbundener Fernseher beliebige Videoquellen in praziser HD-Qualität wiedergeben.

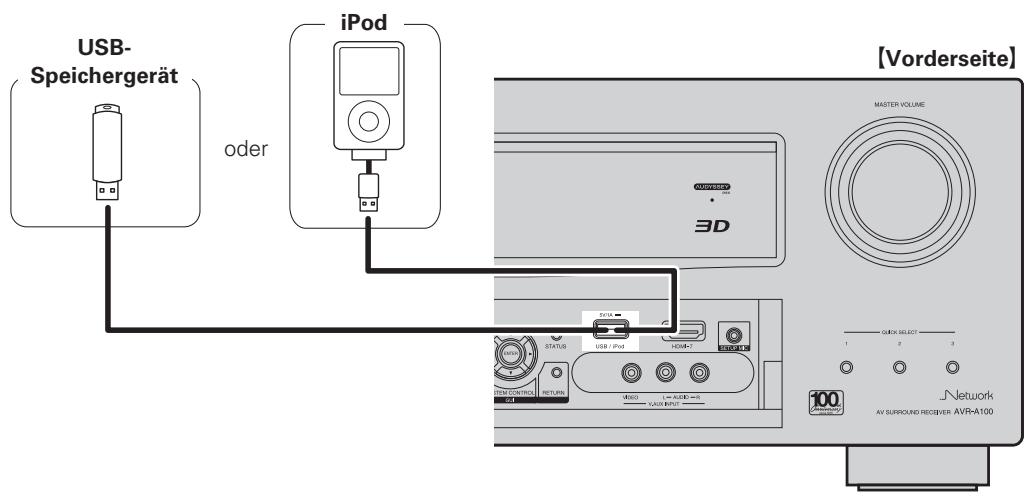

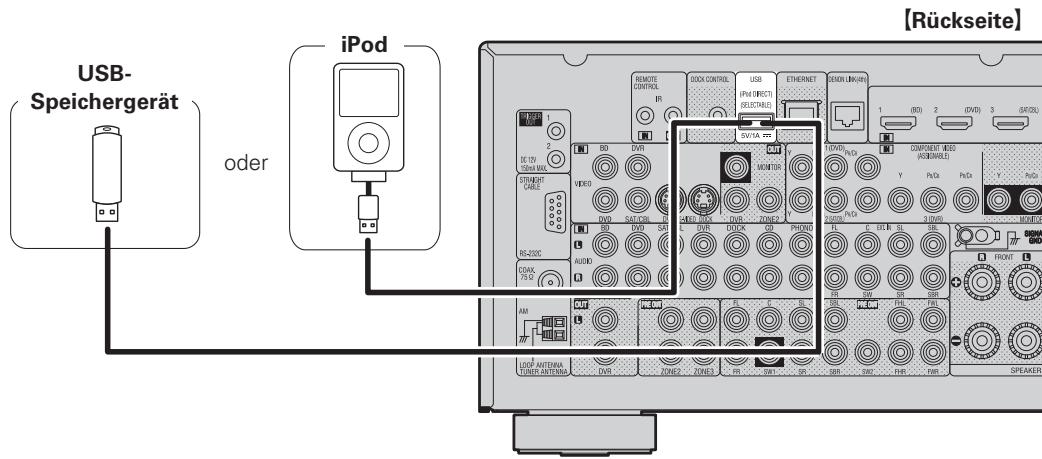

Direkte Wiedergabe für iPod® und iPhone® via USB

Musikdaten von einem iPod konnen wiedergegeben werden, indem Sie das mit dem iPod mitgelieferte USB-Kabel über den USB-Anschluss these Gerätes anschließen. Ebenso kann ein iPod durch die Fernbedienung these Gerätes bedient werden. Wird ein iPod angeschlossen, beginnnt durch einfaches Betätigkeiten der Taste iPod PLAY auf dem Hauptgerät oder der Fernbedienung die Wiedergabe der auf dem iPod gespeicherten Musik.

Gleichzeitige Wiedergabe an zwei HDMI-Kanälen

Dieses Gerät ist mit zwei HDMI MONITOR-Ausgangen ausgestattet. Sie können einen Ausgang am Projektor und den anderen am TV-Gerät für gleichzeitige Signalausgänge anschließen.

Warnhinweise zur Handhabung

Vor dem Einsatz des Netzschalters

Prüfen Sie erneut, dass alle Verbindungen korrekt sind und es keine Probleme mit den Verbindungskabeln gibt.

• Manche Schaltkreise verbrauchen auch dann Strom, wenn sich das Gerät im Standby-Modus befindet. Wenn Sie in Urlaub gehen oder längerere Zeit nicht zuhause sind, sollen den Stecker aus der Steckdoseziehen.

- Hinweis zur Kondensation

Wenn zwischen der Temperatur im Inneren des Geräts und der Außentemperatur ein große Unterschied besteht, kann es auf Bauteilen im Inneren des Geräts zu Kondensation (Taubildung) kommt, wodurch das Gerät nicht ordnungsgemäß Funktioniert. Lassen Sie das Gerät in thisem Fall ein bis zwei Stunden ausgeschaltet stehen und warten Sie, bis sich der Temperaturunterschied ausgegliedchen hat, bevor Sie das Gerät benutzen.

- Warnhinweise bezüglich Handys

Die Verwendung eines Handys in der Höhe theses Geräts kann zu Rauschen führen. Verwenden Sie in thisem Fall das Handy weiter vom Gerät entfernt.

- Transportieren des Geräts

Schalten Sie die Stromversorgung aus undziehen Sie das Netzkabel aus der Netzsteckdose. Trennen Sie die Anschlusskabel anderer Systemgeräte,bevor Sie das Gerät transportieren.

Reinigung

• Wischen Sie das Gehäuse und die Steuerkonsole mit einem weichen Tuch sauber.
• Wenn Sie ein chemisches Reinigungsmittel verwenden, folgen Sieitte den Anweisungen.
• Benzin, Farbverdünner oder andere organische Lösungsmittel sowie Insektizide können bei Kontakt mit dem Gerät Materialveränderungen und Entführung verursachen und sollen den shalb nicht verwendet werden.

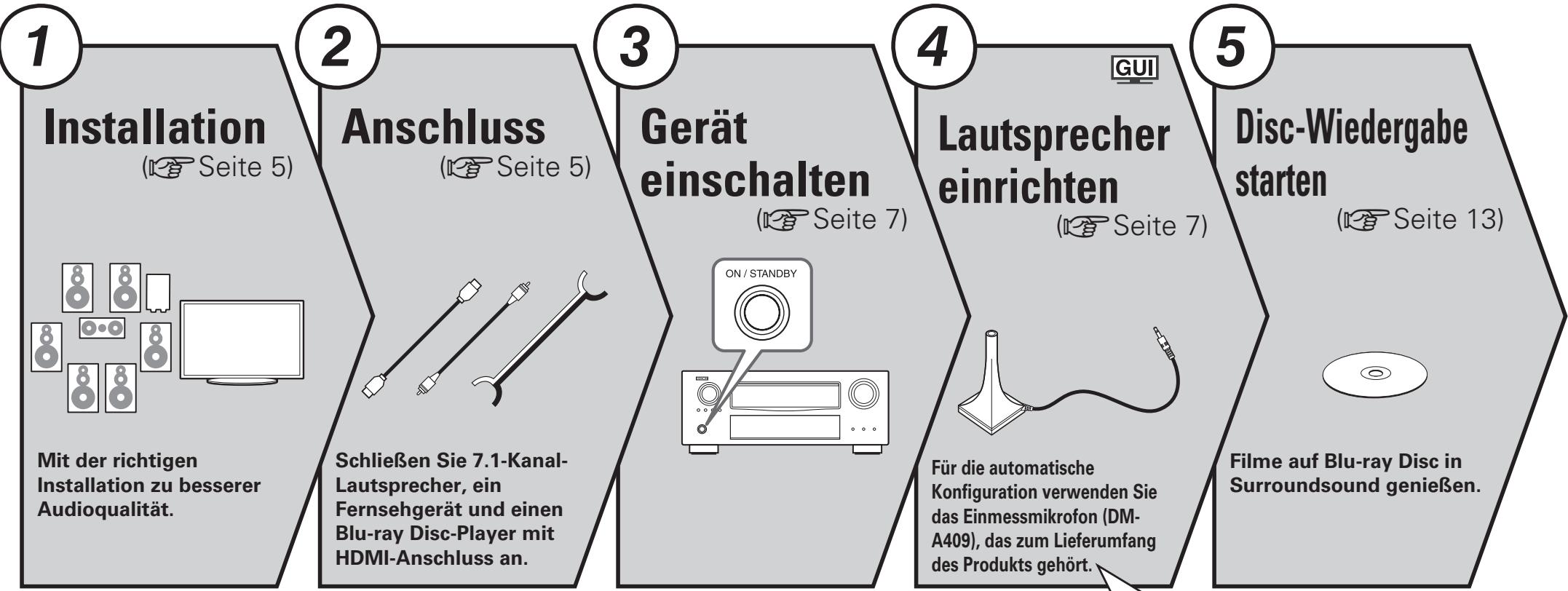

Einfache Variante (Einfache Installationsanleitung)

Im Folgenden wird die komplette Einrichtung des Geräts vom Auspacken bis zur Verwendung in einer Heimkinoumgebung erläutert. Der Abschnitt "Einfache Variante" enthalt Informationen zur Lautsprecheraufstellung, zum Anschluss und der Einrichtung für das 7.1-Kanal-System mit Surround-Back-Lautsprechern. Informationen zur Aufstellung, zum Anschluss und der Einstellung von anderen Lautsprechern als dem 7.1-Kanal-System (mit Surround-Back-Lautsprechern) finden Sie auf Seite 50.

Vor dem Anschlieben des Geräts mussen alle Geräte abgeschaltet werden.
Hinweise zur Bedienung der angeschlossenen Geräte entnehmer Sieitte den jeweiligen Geräteanleitungen.

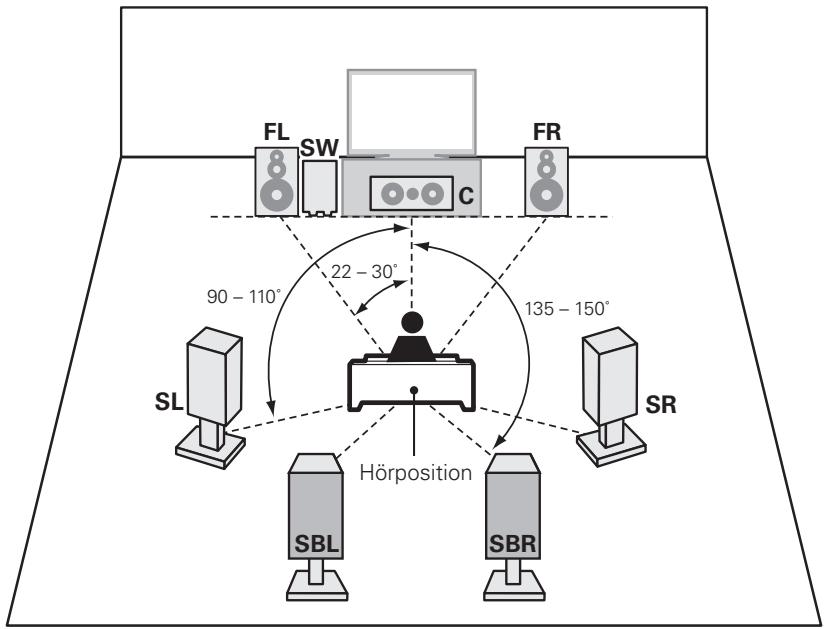

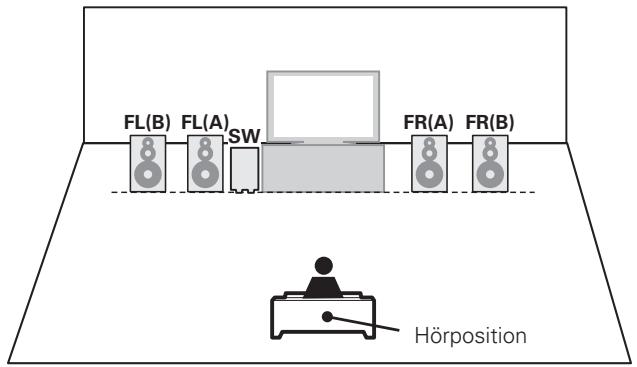

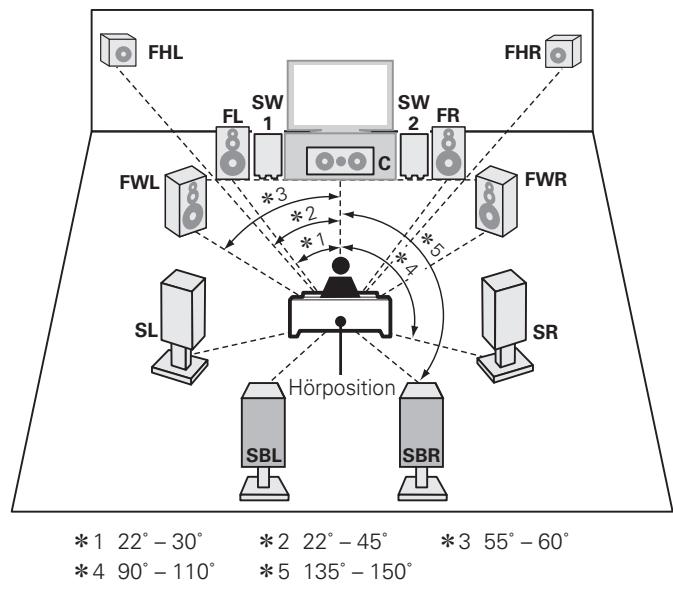

1 ) Installation

Dieses Gerät ermittelgt die 2.0 bis 11.2-Kanal-Surround-Wiedergabe.

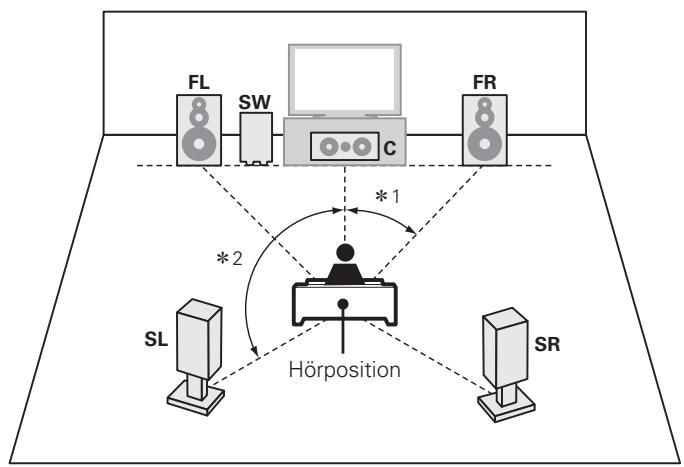

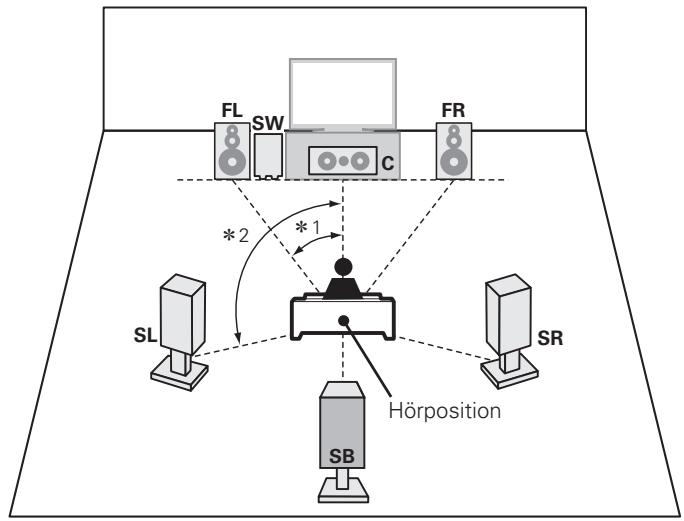

Thesee Seite bietet Informationen zur Lautsprecheraufstellung fur die 7.1-Kanal-Wiedergabe mit Surround-Back-Lautsprechern als Beispiel.

FL Front-Lautsprecher (L)
FR Front-Loutsprecher (R)
C Center-Lautsprecher
SW Subwoofer
SL Surround-Laufsprecher (L)
SR Surround-Laufsprecher (R)
SBL Surround-Back-Loutsprecher (L)
SBR Surround-Back-Laatsprecher (R)

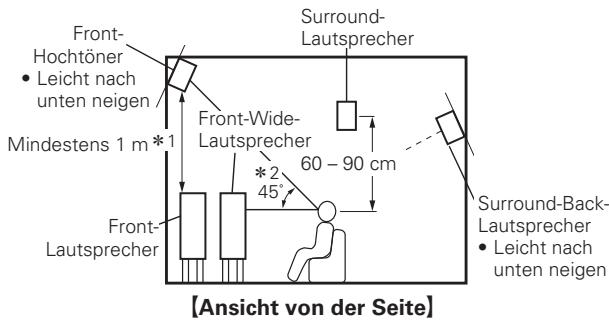

Die Surround-Laatsprecher mussen 60 bis 90 cm über Ohrhöhe positioniert werden.

[Ansicht von der Seite]

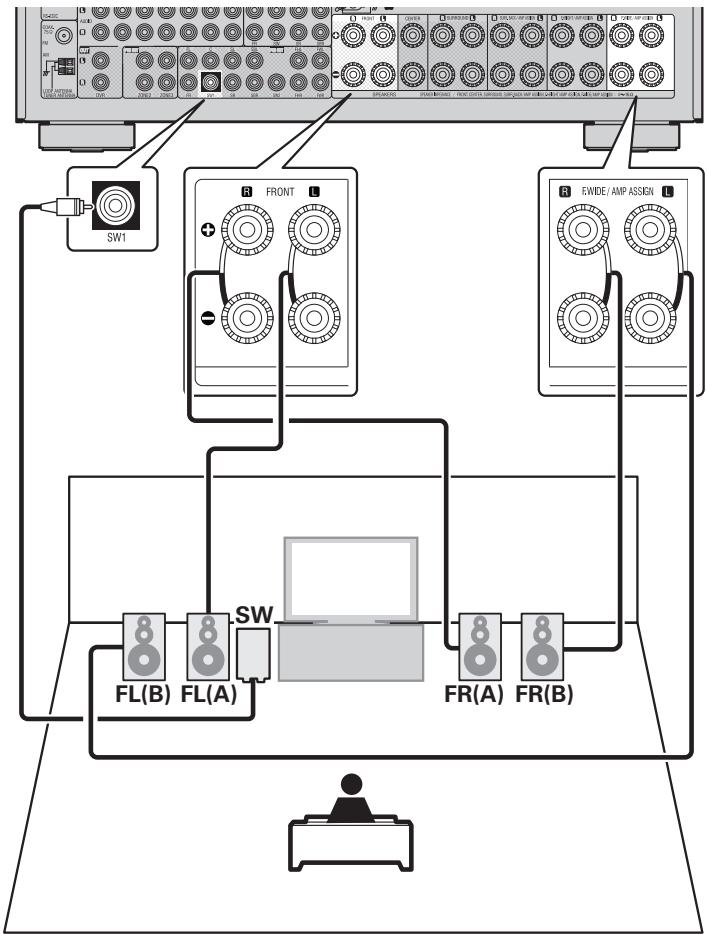

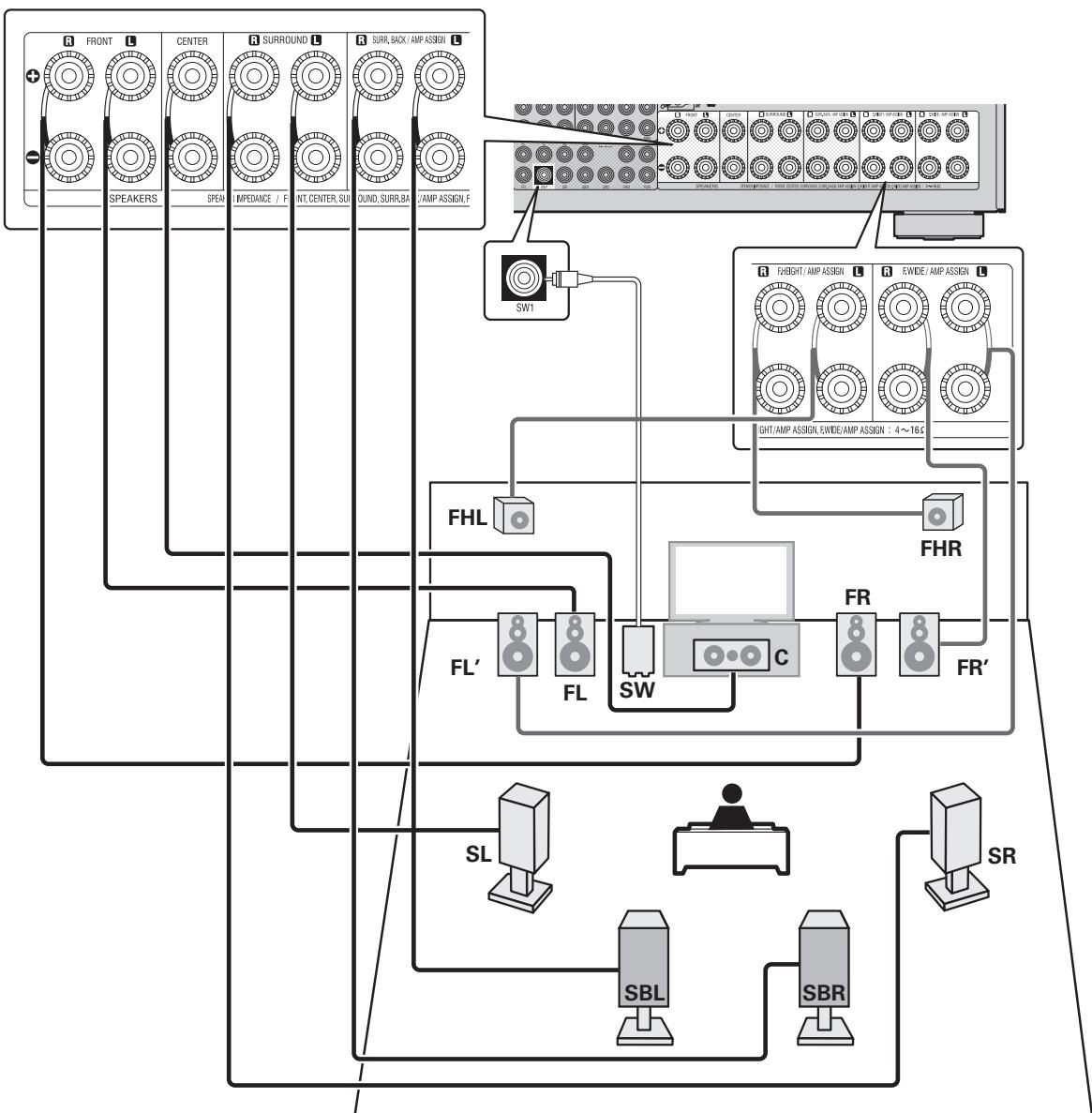

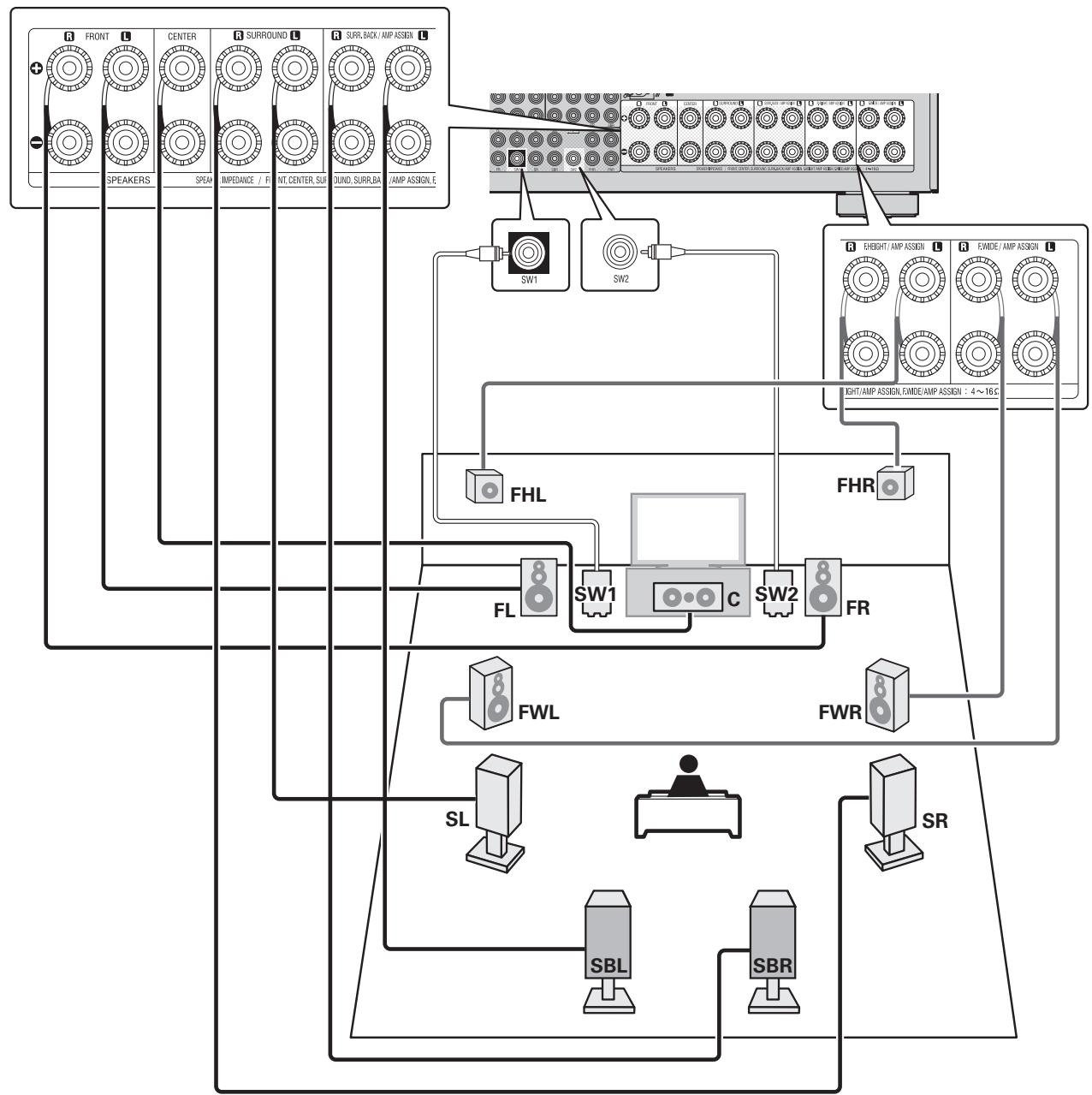

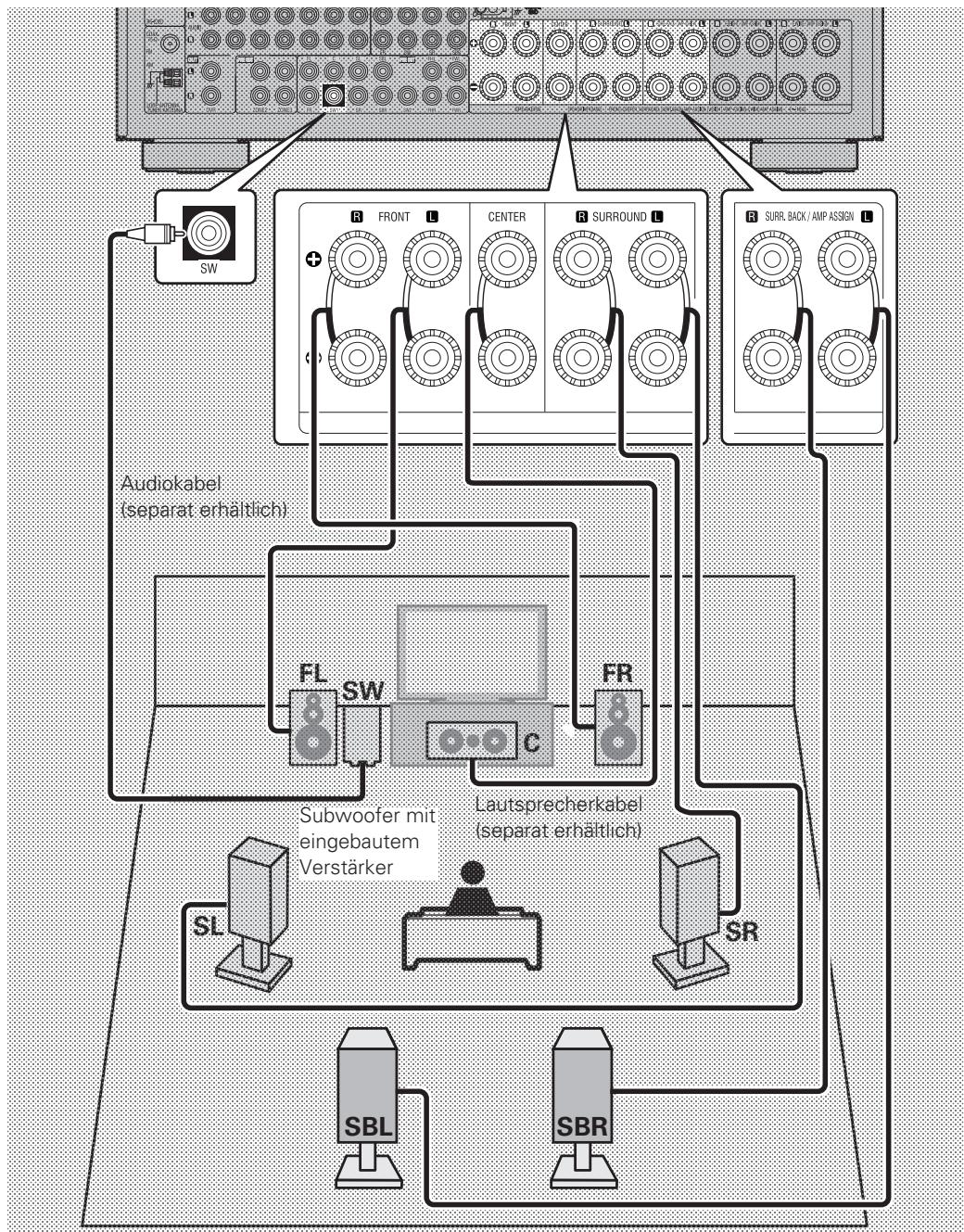

2 ) Anschluss

Laufsprecher

Überprüfen Sie sorgfältig, dass der linke (L) und der rechte (R) Kanal und die Pole + (rot) und - (schwarz) an den Laufsprechemrichtig an diesen Gerät angeschlossen wurden und dass die Kanäle und Pole richtig miteinander verbunden werden.

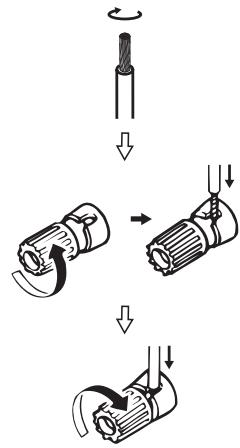

Anschluss der Laufsprecherkabel

Isolieren Sie ca. 10 mm des
Lautsprecherkabelendes ab, verzwirbeln Sie das Ende der Ader fest oder versehen Sie es mit einem Kabelschuh.

HINWEIS

• Schließen Sie die Lautspracherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander berühren (Seite 130 "Überlastschnitt").
• Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen.
• Verwenden Sie die Laufsprecher mit der unterdargestellen Laufsprecher-Impedanz.

Lautsprecheranschlüsse	Lautsprecher-Impedanz
FRONT	4-16 Ω
CENTER
SURROUND
SURR. BACK / AMP ASSIGN
F.HEIGHT / AMP ASSIGN
F.WIDE / AMP ASSIGN

Verwenden Sie Laatsprecher, wobe einer der Laatsprecher eine Impedanz von 4 bis 16 Ω haben muss.

Wenn Sie einen Laufsprecher mit 4 Ω oder 6 Ω Impedanz verwenden, achten Sie darauf, die "LS-Impedanz" im Menu (Seite 94) auf "6 Ω/ Ohm" oder "4 Ω/ohms" einzustellen.

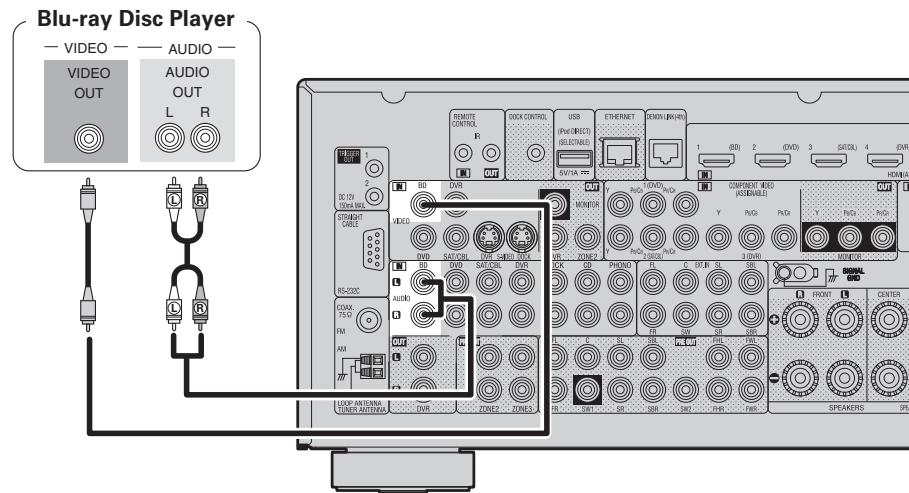

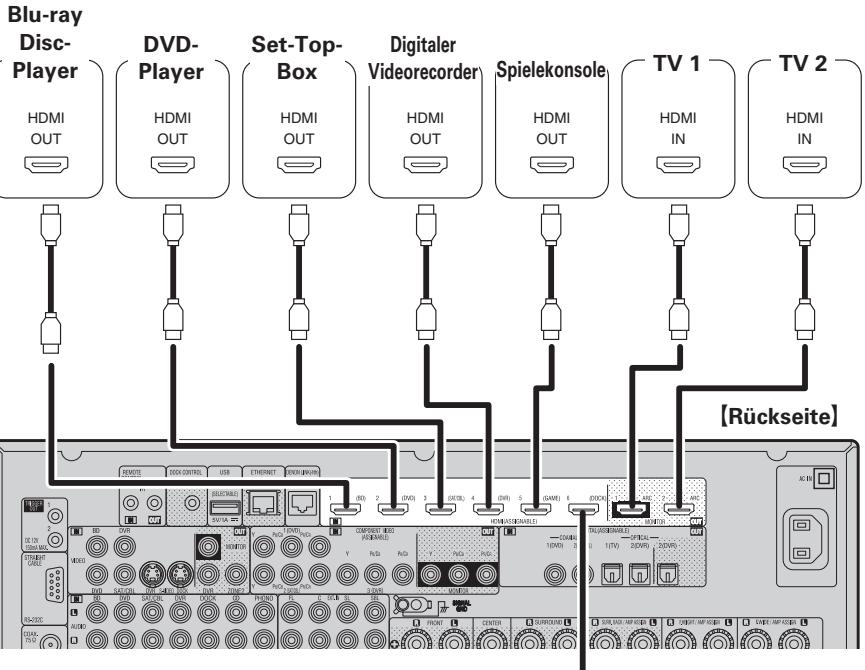

Blu-ray Disc-Player und TV

Verwenden Sie nur HDMI-Kabel (High Definition Multimedia Interface), die das HDMILogo (Original-HDMI-Produkt) tragen. Die Verwendung von Kabeln ohne HDMI-Logo (nicht authentisches HDMI-Produkt) kann zu unregelmäßiger Wiedergabe führen. Bei Ausgabe von Deep Color oder 1080p usw. empfehlen wir für eine verbesserte Wiedergabe in hoher Qualität die Verwendung des "High Speed HDMI-Kabel" oder "High Speed HDMI-Kabel mit Ethernet".

HINWEIS

• Stecken Sie das Netzkabel erst dann an, wenn alle Geräte angeschlossen wurden.
• Bündeln Sie Netzkabel und Anschlusskabel nicht zusammen. Anderenfalls kann es zu Brumm- oder anderen Störgeräuschen kommt.

1 Schalten Sie den Fernseher und den Subwoofer ein.

2 Stellen Sie die TV-Eingabe auf die Eingabe dieseres Gerätes.
3 Drucken Sie zum Einsatz des Geräts auf POWER ON.

Der Netzanzeige blinkt grün und das Gerätschaltet sich ein.

Sie konnen durch Drucken von ON/STANDBY auf dem Hauptgerät in die Standby-Betriebsart umschalten.

HINWEIS

Bevor Sie die Fernbedienung das erste Mal benutzen, stellen Sie sicher, dass die Batterien eingelegt sind - siehe (Seite 120 "Einlagen der Batterien").

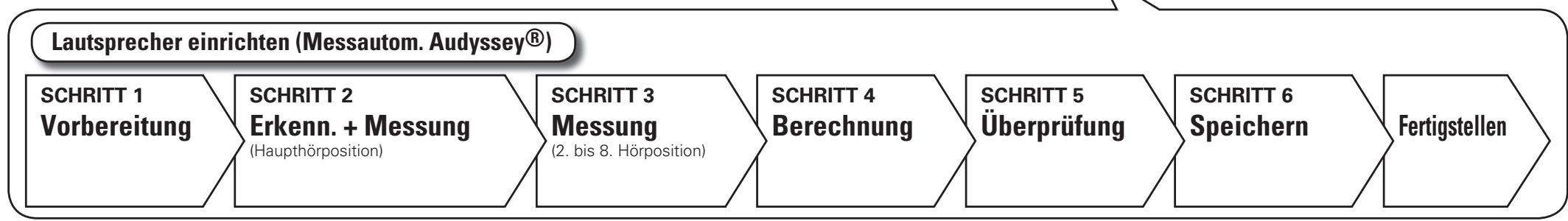

4 Lautsprecher einrichten (Messautom. Audyssey®)

Die akustischen Merkmale der angeschlossenen Laufsprecher und der Hörraum werden gemessen und die optimalen Einstellungen erfolgen dann automatisch. Dies ist das so genannte "Messautom. Audyssey".

Zum Einmessen der Laatsprecher muss das Mikrofon an verschiedene Stellen im Hörbereich aufgestellt werden. Die besten Ergebnisse werden durch eine Einmessung an sechs oder mehr Stellen erzielt, wie die Abbildung zeigt (bis zu acht Positionen).

• Beim Aktivieren des "Messautom. Audyssey" werden die MultEQ® XT 32/ Dynamic EQ®/Dynamic Volume® Funktionen aktiviert (Seite 85, 86).
• Für die manuelle Einrichtung der Laatsprecher wahren Sie den Menüpunkt "Laatspr.-Konfig." (2016) Seite 89).

HINWEIS

• Der Raum sollte so leise wie möglich sein. Hintergrundgeräuche können die Raummessungen beeinflussen. Schließen Sie die Fenster, schalten Sie die Mobiltelefon, Fernseh- und Radiogeräte, Klimaanlagen, Fluoreszenzleuchten, Haushaltsgeräte, Dimmer und alle übrigen Geräte ab, da die Messungen durch diese Tonquellen beeinflusst werden.
• Die Mobiltelefone sollenen von sãmtlicher Audioelektronikweit genug entfernt aufbewahrt werden, da Messunterbrechungen durch die Funkfrequenzstörungen (auch bei abgeschalteten Mobiltelefonen) verursicht werden können.
• Trennen Sie das Einmessmikrofon erst vom Gerät, wenn das "Messautom. Audyssey" abgeschlossen ist.
• Stellen Sie während der Messungen weder sich noch Gegenstände zwischen die Lautspricher und das Einmessmikrofon. Sonst erhalten Sie ungenaue Ergebnisse.
• Wahlend "Messautom. Audyssey" können laute Testtöne wiedergegeben werden. Das ist Teil des normalen Prozederes. Wenn im Raum Hintergrundgeräutsche vorhanden sind, werden die Testsignale lauter.
• Sobald der VOL▲▼ Regler von Hand betätigt wird, wird die Einmessung abgebrochen.
• Bei angeschlossenem Kopfhörer ist keine Einmessung möglich.

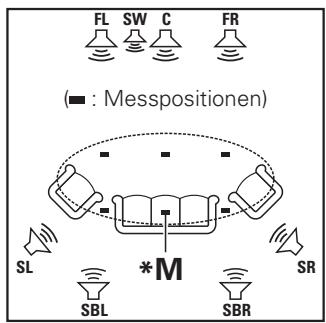

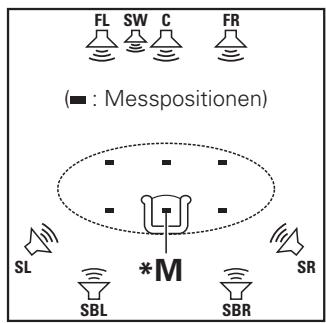

Positionen des Einmessmikrofons

• Messungen werden durchgeführt, indem das kalibrierte Mikrofon nach und nach an denen verschieden Positionen innerhalb des Hörbereichs platziert wird, siehe [Beispiel ①]. Für die besten Ergebnisse empfehlen wir die Einmessung an sechs oder mehr Stellen, wie die Abbildung zeigt (bis zu acht Positionen).
• Selfest wenn der Hörbereich sehr schmal ist, wie in [Beispiel ②], erfolglichen siele Messergebnisse eine effektivere Korrektur.

[Beispiel ①]

[Beispiel ②]

FL Front-Loutsprecher (L)
FR Front-Lautsprecher (R)
C Center-Lautsprecher
SW Subwoofer

SL Surround-Laatsprecher (L)
SR Surround-Laatsprecher (R)
SBL Surround-Back-Loutsprecher (L)
SBR Surround-Back-Laufsprecher (R)

Haupthorposition (^*M)

Die Hauptposition zum Horen befindet sich an der zentralsten Position im Hörbereich, an der man normalerweise sitzt. Bevor Sie das "Messautom. Audyssey" starten, stellen Sie das Einmessmikrofon in die Haupthörposition. Audyssey MultEQ XT 32 verwendet die Messungen von dieser Position, um Lautsprecherabstand, Klangpegel, Polarität und den optimalen Übertragungswert des Subwooferz zu berechnen.

Uber die Subwoofer-Mehrfachkalibrierung

Die Audyssey-Subwoofer-Mehrfachkalibrierung optimiert die Überblendung von Lautstärkepegel, Verzögerung und Frequenzgang von zwei Subwoofern.

• Um die Audyssey-Subwoofer-Mehrfachkalibrierung vorzunehmen, müssen Sie "Measure (2 spkrs)" in "Einstellung "Kanalauswahl" ("Seite 60) auswählen.

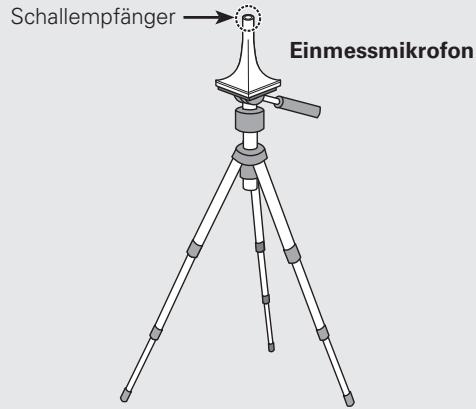

1 Mikrofon einrichten

Befestigen Sie das Mikrofon auf einem Dreifuß oder Ständer und installmenten Sie in der Haupthörposition.

Beim Aufstellen des Einmessmikrofons ist darauf zu achten, dass der Schallempfangsteil am Mikrofon auf Ohrhöhe eingestellt ist.

HINWEIS

• Halten Sie das Einmessmikrofon während der Messungen nicht in der Hand.
• Platzieren Sie das Einmessmikrofon nicht in der Höhe einer Rückenlehne oder an der Wand, da das Messergebnis sonst durch Tonreflexionen verfügbar.

2 Subwoofer einrichten

Falls am Subwoofer die nachfolgenden Einstellungen vorgenommen werden konnen, richten Sie den Subwoofer wie unter erlautert ein.

Bei Verwendung eines Subwoofoers mit Direktmodus

Stellen Sie den Direktmodus auf "Ein", und deaktivieren Sie die Lautstärkeregelung und die Einstellung der Übergangsfrequency.

Bei Verwendung eines Subwoofoers ohne Direktmodus

Nehmen Sie die folgenden Einstellungen vor:

Lautstärke: "12 Uhr"-Position
- Übergangsfrequency : "maximale/höchste Freqenz"
- Tiefpassfilter : "Aus"
- Standby-Modus: "Aus"

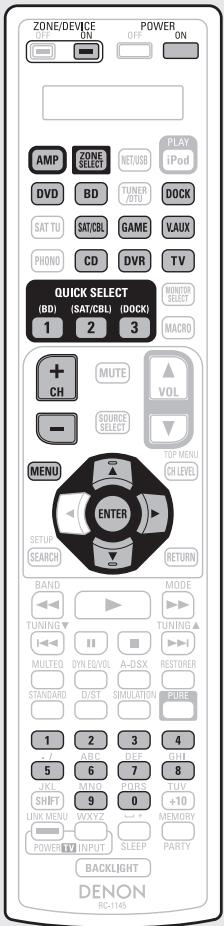

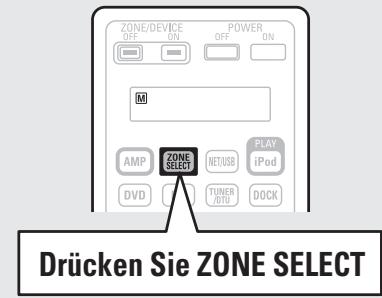

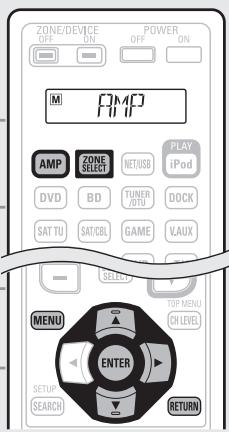

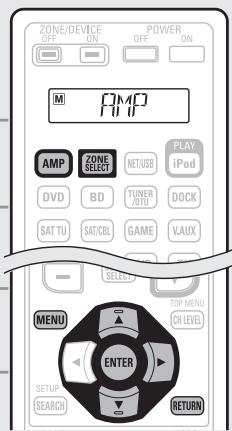

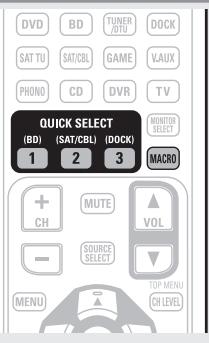

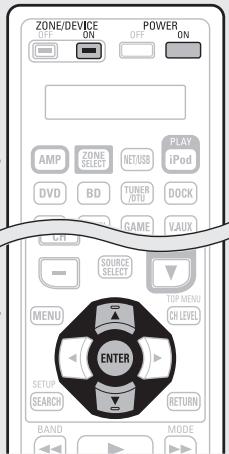

3 Fernbedienung einrichten

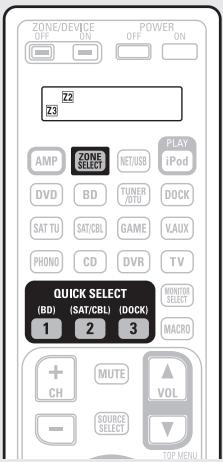

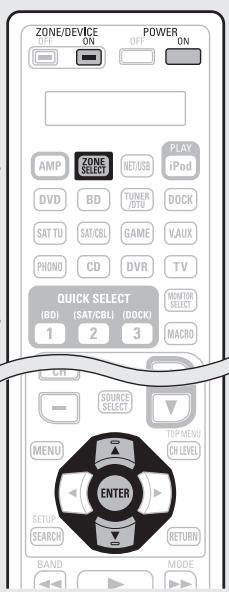

Zonen-Modus einrichten

Drücken Sie ZONE SELECT, um den Zonen-Modus auf (MAIN ZONE) zu setzen.

Die -Anzeige leuchtet.

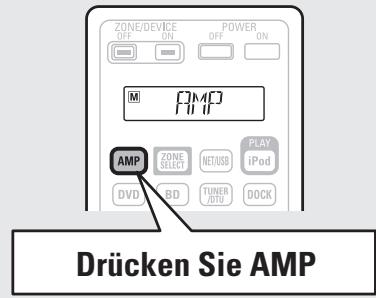

Betriebsmodus einrichten

Drücken Sie AMP, um die Fernbedienung auf den Betriebsmodus Verständner einzustellen.

SCHRITT 1

Vorbereitung

4 Schlieben Sie das Setup-Mikrofon an die SETUP MIC-Buchse dieseres Gerätes an.

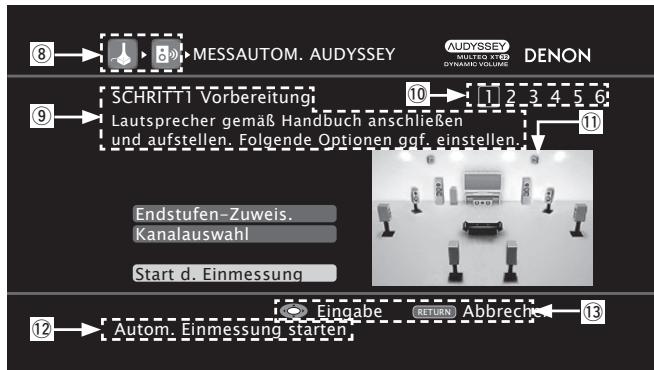

Nach dem Anschlieben des Einmessmikrofons wird das folgende Fenster angezeigt.

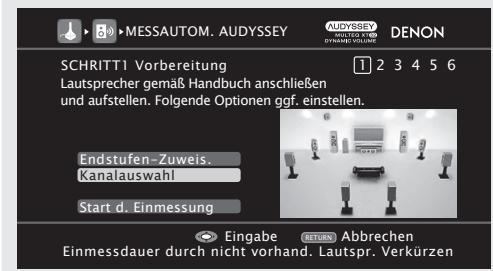

MESSAGEAUTOM.AUDYSSEY

DENON

SCHRITT1 Vorbereitung

Laustspracher gemäß Handbuch anschließen und aufstellen. Folgende Optionen ggf., einsch

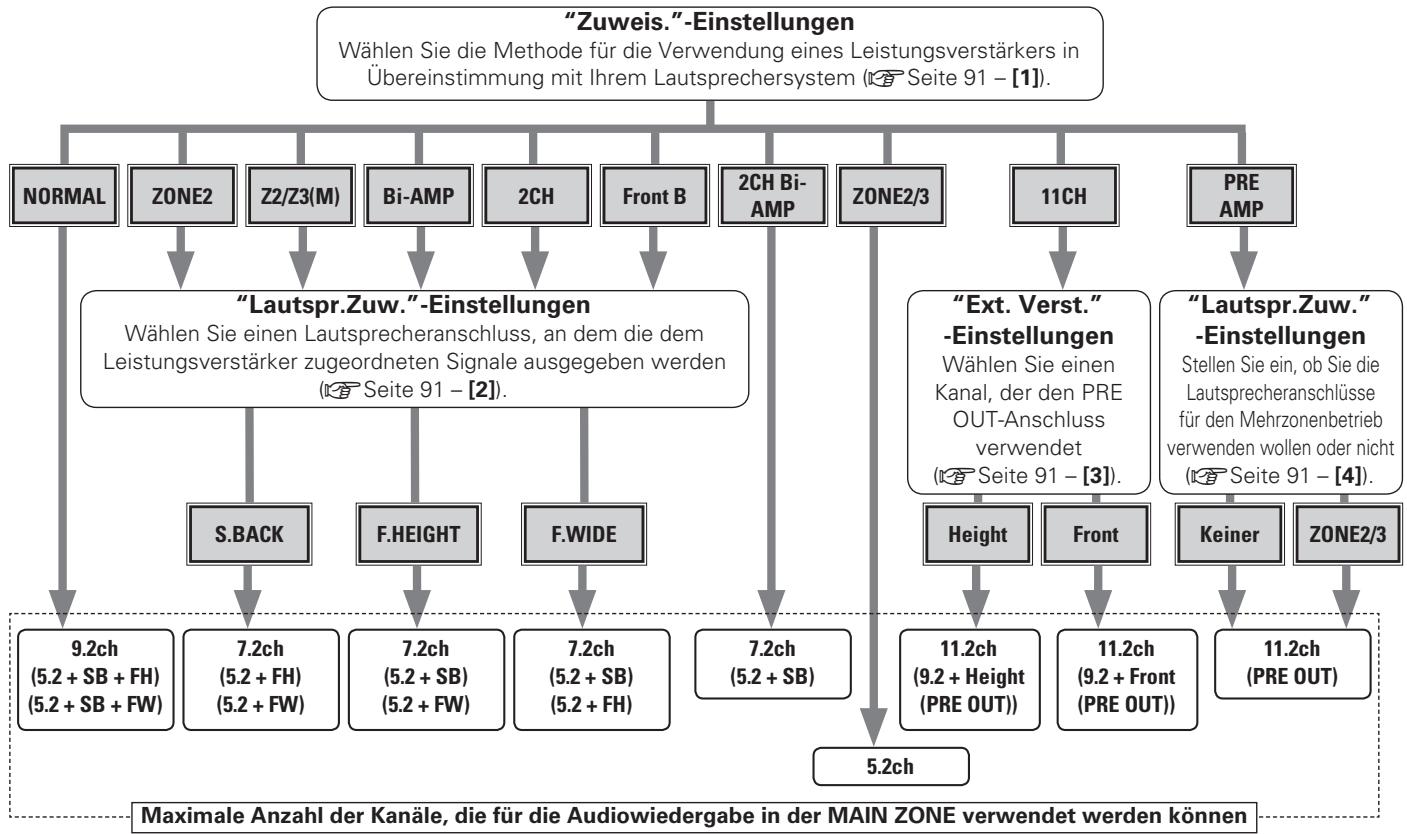

Endstufen-Zuweis. Kanalausswahl

Start d. Einmessung

Abbrecen

Dieser Bildschirm bietet Informationen zur Aufstellung fur die 7.1-Kanal-Wiedergabe mit Surround-Back-Lautsprechern. Zur Aufstellung von anderen Lautsprechern als einem 7.1-Kanal-System wahlen Sie "Endstufen-Zuweis." und führen Sie die Schritte 3 und 7 unter "Endstufen-Zuweis." (Seite 59) durch.

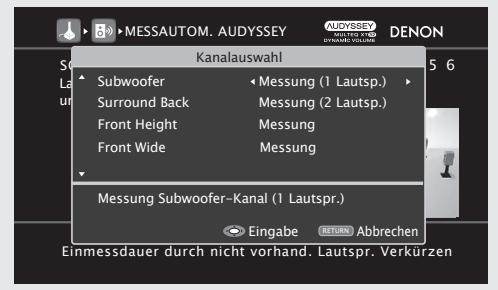

Wenn unter "Kanalauswahl" nicht verwendete Kanäle eingestellt sind, kann die Messzeit verkürzt werden. Stellen Sie auch "Kanalauswahl" ein, damit zwei Subwoofer eingemessen werden. Führn Sie zur Einrichtung die Schritte 9 bis 14 unter "Kanalauswahl" (Seite 60) durch.

5 Wahlen Sie "Autom. Einmessung starten" über und drücken Sie anschließend ENTER.

SCHRITT 2

Erkenn. + Messung

(Haupthorposition)

• In SCHRITT 2 gehmen Sie Messungen an der Haupt-Hörposition vor.
• Dieser Schritt überprüft automatisch die Laufsprecheranordnung und die Laufsprechergröhe und berechnet die Kanalpegel, die Distanz und die Übergangsfrequency. Damit werden auch Verzerrungen im Hörbereich korrigiert.

6 Wahlen Sie "Messung", und drücken Sie anschließend ENTER

D-MESSAGEAUTOM.AUDYSSEY

DENON

SCHRITT2 Erkenn. ^+ Messung (Hauptt). Stellen Sieitte das Mikrofon in der Haupthorporosition in Ohrhöne auf!

Eingabe

RETURN Abbrechen

Messung starten. Es wird ein Testton ausgegeben.

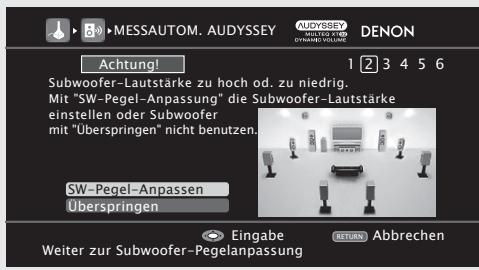

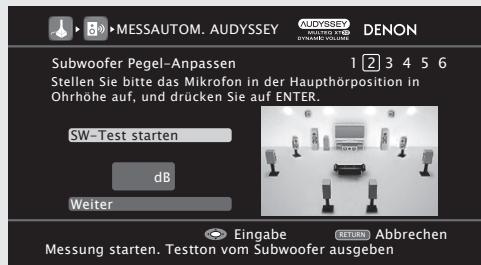

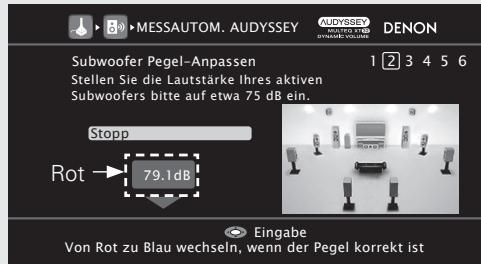

① Messen Sie den Pegel des Subwoofoers

• Um die Messung anzuhalten, wahren Sie "Abbrechen" und drücken dann ENTER.
• Wenn "Subwoofer" auf "Überspringen" mit "Kanalauswahl" gestellt ist, wird diese Messung nicht übernommen, und der Vorgang fahrht bei "(2) Messen Sie jeder Laufsprecher" fort.
  ② Messen Sie jeder Laufsprecher.
• Sobald die Messungen in Schritt ① abgeschlossen sind, starten die Messungen in Schritt ② automatisch.
• Der gerade gemessene Kanaländert sich in Abhängigkeit von der Einstellung in "Einstellung "Endstufen-Zuweis." (Seite 59) und "Einstellung Kanalaauswahl" (Seite 60).
  Die Messung nimmt einige Minuten in Anspruch.

7 Die erkannten Lautsprecher werden angezeigt.

-MESSAGEAUTOM.AUDYSSEY

DENON

SCHRITT2 Lautsprecher-Erkennungsprüf.

Front

Center

Subwoofer 1spkr

Surround

Surround Back 2spks

Front Height Nein

Front Wide Nein

Erneutversuchen

Weiter-Messung

· = 0

HINWEIS

Wenn ein angeschlossener Laufsprecher nicht angezeigt wird, ist der Laufsprecher möglicherweise nicht korrekt angeschlossen. Überprüfen Sie den Laufsprecheranschluss.

8 Wahlen Sie "Weiter Messung" über und drücken Sie anschließend ENTER.

HINWEIS

Bei Anzeige der Meldung "Achtung!":

Schlagen Sie unter "Fehlermeldungen" (16) (Seite 11) den jeweiligen Eintrag nach, und befolgen Sie die angegebenen Schritte zur Problembeseitigung.

Um das Messautom. Audyssey abzubrechen

Drücken Sie wahren Sie "Erneut versuchen", und drucken Sie anschließend ENTER.

Nach Ende der Messung

Drücken Sie RETURN, und dia "Automatische Einmessung abbrechen?" Eingabeaufforderung wird angezeigt.

Drucken Sie wahlen Sie "Ja", und drucken Sie anschließend ENTER.

Laatsprecher erneut einstellen

Wiederholen Sie die Schritte ab Punkt 4 unter SCHRITT 1 Vorbereitung.

SCHRITT 3

Messung

(2. bis 8. Hörposition)

• In SCHRITT 3 führen Sie an mehreren (zwei bis acht) Stellen Messungen durch. Diese Stellen stimmen nicht mit der eigentlichen Hörposition überein.
• Durch die Messungen an mehreren Positionen kann eine wirsamere Korrektur der Verzerrung innerhalb des Hörbereichs erzielt werden.

9 Stellen Sie das Einmessmikrofon an Position 2, wahlen Sie "Messung" über und drücken Sie anschließend ENTER.

Die Messung der zweiten. Hörposition beginnt. An maximal sechs Stellen kann gemessen werden.

-MESSAGEAUTOM.AUDYSSEY

DENON

SCHRITT3 2. bis 8. Messung

Stellen Sieitte das Mikrofon in der

Hauptthorposition in Ohrhöhe auf

123456

Messung

Weiter

Eingabe

RETURN Abbrechen

Messuno

Wahlen Sie "Weiter Berechnung", um die verbleibenden Messungen auszulassen.

(Gehen Sie zu

SCHI

RITT 4 Berechnu

ng>

10 Wiederholen Sie Schritt 9, Messpositionen 3 bis 8.

Wenn die Messung von Position 8

abgeschlossen ist, wird eine Meldung

"Messungen abgeschlossen." angezeigt.

6>MESSAGEAUTOM.AUDYSSEY

DENON

SCHRITT3 2. bis 8. Messung

Messungen abgeschlossen.

123456

Erneut versuchen

Weiter-Berechnung

Eingabe

Weiter mit SCHRITT 4 (Berechnung)

Abbrechen

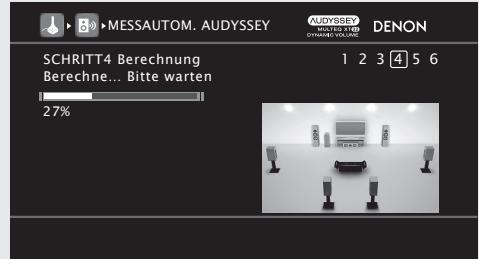

SCHRITT 4 Berechnung

SCHRITT 5 Überprüfung

11 Über △∇ auf dem Bildschirm SCHRITT 3 > wahlen Sie

"Weiter Berechnung". Drücken Sie anschließend ENTER.

Die Messergebnisse werden analysiert, und die Frequenz-Rückmeldung jeder Laufsprechers im Hörraum wird bestimmt.

Die Untersuchung der Ergebnisdaten dauert mehrere Minuten. Die Zeit, die für diese Analyse notwendig ist, hängt von der Anzahl der angeschlossenen Laufsprecher ab. Je mehr Laufsprecher angeschlossen sind, Dependency dauer tiefste Anschaffung.

12 Über wahlen Sie die Punkte aus, die Sie überprüfen möchten. Drücken Sie anschließend ENTER.

• Bei Subwoofern kann es aufgrund der für Subwoofer üblichen elektronischen Verzögerung vorkommen, dass eine größere als die tatsächliche Entfernung gemessen wird.
• Wenn Sie einen anderen Punkt überprüften, drücken Sie RETURN.

13 Wahlen Sie "Weiter Speichern" über und drücken Sie anschließEND ENTER.

HINWEIS

• Wenn das Resultat vom tatsächlichen Verbindungsstatus abweicht oder die Meldung "Achtung!" zu sehen ist, schlagen Sie unter "Fehlermeldungen" (2016-2017) nach. Starten Sie das "Messautom. Audyssey" anschließend erneut.
• Wenn das Ergebnis nach der wiederholten Messung immer noch von der tatsächlichen Anschlussweise abweicht oder die Fehlermeldung immer noch entscheid, sind die Lautspricher unter Umständen nicht korrekt angeschlossen. Schalten Sie these Gesät aus, prüfen Sie die Lautspricheranschlüsse, und wiederholen Sie den Messvorgang von Anfang an.
• Wenn Sie eine Lautsprecherposition oder ausrichtung verändern, müssen Sie das "Messautom. Audyssey" wiederholen, um eine optimale Equalizer-Korrektur zu erzielen.

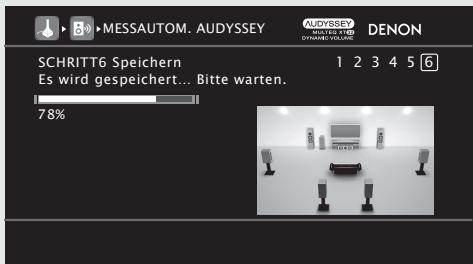

SCHRITT 6 Speichern

14 Wahlen Sie "Speichern", und drücken Sie anschließend ENTER.

Speichern Sie die Messergebnisse.

• Das Speichern der Ergebnisse dauert etwa 20 Sekunden.
• Wenn das Messergebnis nicht gespeichert werden soll, drücken Sie RETURN. Die Meldung "Automatische Einmessung abbrechen?" wird angezeigt. Drücken Sie und wahren Sie dann "Yes". Alle gemessenen Daten von "Messautom. Audyssey" werden gelöscht.

HINWEIS

Schalten Sie das Gerät nicht aus, während die Einstellungen gespeichert werden.

Fertigstellen

15 Ziehen Sie das Einmessmikrofon aus der SETUP MIC-Buchse des Gerätes Heraus.
16 Dynamic Volume® verwenden.

• Einzelheiten zu den Dynamic Volume Einstellungen finden Sie auf Seite 86.
  Beim Einsatzen von Dynamic Volume Wahlen Sie "Ja" über und drücken Sie anschließend ENTER.

• Das Gerät bestehtanschließlichautomatisch in den "Evening"-Modus.
  Beim Ausschalten von Dynamic Volume

Wahlen Sie "Nein" über und drücken Sie anschließend ENTER.

HINWEIS

• Nach dem "Messautom. Audyssey" führen Sie die Lautsprecherverbindungen oder die Subwoofer-Lautstärke nicht mehr verändern. Sollen Sie Änderungen vornehmen, müssen Sie "Messautom. Audyssey" wiederholen.
• Verändern Sie nach der automatischen Einrichtung von zwei Subwoofern durch Audyssey nicht mehr die Kanaldistanzen und Lautstärkepegel der beiden Subwoofer.

Fehlermeldungen

Eine Fehlermeldung wird angezeigt, wenn das "Messautom. Audyssey®" aufgrund der Lautspricherplatzierung, der Messumgebung usw. nicht abgeschlossen werden konne. Wenn dies eintritt, mussen Sie die entsprechenden Geräte überprüfen und sicherstellen, dass Sie die richtigen Messungen ausführten. Anschließend konnen Sie das "Messautom. Audyssey" erneut starten.

HINWEIS

Schalten Sie das Gerät aus, bevor Sie die Lautspecheranschlüsse überprüfen.

Beispiele	Fehlerdetailed	Abhilfemaßnahme
B. · MESSAUTOM. AUDYSSEY · DENON Achtung! 1 2 3 4 5 6 Subwoofer-Lautstärke zu hoch od, zu niedrig. Mit "SW-Pegel-Anpassung" die Subwoofer-Lautstärke einstellungen oder Subwoofer mit "Uberspringen" nicht benutzern. SW-Pegel-Anpassen Uberspr.	· Eine korrekte Messung ist aufgrund ungeeigneter Subwoofer-Lautstärke nicht möglich.	· Wenn Sie einen Subwoofer mit eingebautem Verträger (aktiver Typ) benutzten, verwenden Sie "SW-Pegel-Anpassen", um die Subwoofer-Lautstärke anzupassen (Seite11 "Subwooferpegel-Fehlermeldung und Vorgehen zur Anpassung"). · Bei Verwendung eines Subwoofer mit eingebauter Endstufe wahren Sie "Überspringen" und drücken auf ENTER.
B. · MESSAUTOM. AUDYSSEY · DENON Achtung! Kein Mikrofon oder Laatsprecher Erneut versuchen	· Das angeschlossene Einmessmikrofon ist defect oder ein anderes Gerät als das mitgelieferte Einmessmikrofon ist angeschlossen. · Es wurden nicht alle Laatsprecher erkannt. · Der vordere links Laatsprecher wurde nicht ordinungsemäß erkannt.	· Schließen Sie das mitgelieferte Einmessmikrofon an die SETUP MIC- Buchse am Gerät an. · Überprüfen Sie die Laatsprecheranschluss.
B. · MESSAUTOM. AUDYSSEY · DENON Achtung! Das Umgebungssgeräusch ist zu hoch oder Pegel zu niedrig Erneut versuchen	· Im Zimmer gibt es zu了许多 Gäräusche, so dass keine genauen Messungen erfolgen können. · Der Ton aus den Laatsprechem oder dem Subwoofer ist zu leise, so dass keine genauen Messungen erfolgen können.	· Schalten Sie die Gäräuschquelle aus, oder entfern den Sie aus dem Raum. · Versuchen Sie es erneut, wenn es in der Umgebung ruhiger ist. · Überprüfen Sie die Laatsprechaufstellung und die Richtung, in die die Laatsprecher zeigen. · Passen Sie die Laatsärke des Subwoofer's an.
B. · MESSAUTOM. AUDYSSEY · DENON Achtung! Front R Keiner Erneut versuchen	· Der angezeigte Laatsprecher wurde nicht erkannt.	· Überprüfen Sie die Anschüsse des angezeigten Laatsprechers.
B. · MESSAUTOM. AUDYSSEY · DENON Achtung! Front L Phase Erneut versuchen Uberspringen	· Der angezeigte Laatsprecher wurde falsch herum gepolt angeschlossen.	· Überprüfen Sie die Pole des angezeigten Laatsprechers. · Bei manchen Laatsprechem wird diese Fehlermeldung angezeigt, obwohl die Laatsprecher richtig angeschlossen sind. Wenn Sie sichere sind, dass die Verkabelung korrekt ist, drücken Sie um "Überspringen" auszuwahlen, und danach ENTER.

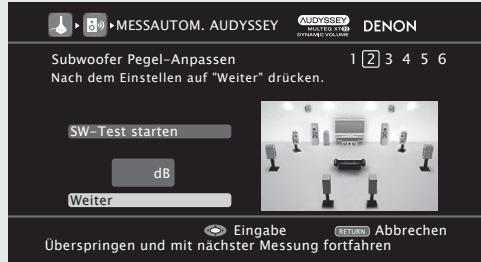

Subwooferpegel-Fehlermeldung und Vorgehen zur Anpassung

Der optimale Lautstärkepegel für jeder Subwoofer-Kanal für die automatische Konfigurations-Einmessung durch Audyssey ist 75 dB. Wahrend der Subwoofer-Lautstärkepegeleinmessung ("Lautsprecher einrichten (Messautom. Audyssey®), SCHRITT 2 Erkenn. + Messung") (Seite 9), 6 - ①), wird eine Fehlermeldung angezeigt, wenn einer der Subwoofer-Lautstärkepegel sich außerhalb des 72 bis 78 dB Bereichs befindet. Wenn Sie einen Subwoofer mit eingebautem Verträker (aktiver Typ) verwenden, passen Sie die Subwoofer-Lautstärke so an, dass sich der Pegel innerhalb des 72 bis 78 dB-Bereichs befindet.

1 Wahlen Sie "SW-Pegel-Anpassen", und drücken Sie anschließend ENTER.

2 Wahlen Sie "SW-Test starten", und drücken Sie anschließend ENTER.

Die Subwooferpegel-Messung startet.

Während der Messung wird eine "Testläuft..."-Meldung angezeigt.

Der gemessene Pegel erscheint nach etwa 3 bis 5 Sekunden auf der Pegelanzeige.

• Wenn sich der gemessene Pegel außerhalb des 72 bis 78 dB-Bereichs befindet, ist die Pegelanzeige rot.
• Wenn die Messung anhalt, drücken Sie ENTER.

3 Passen Sie den Lautstärke-Regler Ihres Subwoofer. so an, dass sich der gemessene Pegel innerhalb des 72 bis 78 dB-Bereichs befindet.

• Wenn sich der gemessene Pegel innerhalb des 72 bis 78 dB-Bereichs befindet, ist die Pegelanzeige blau.

4 Wenn sich der gemessene Pegel innerhalb des 72 bis 78 dB-Bereichs befindet, drücken Sie ENTER.

5 Wahlen Sie "Weiter", und drücken Sie anschließend ENTER.

Fahren Sie fort mit "Laatsprecher einrichten (Messautom. Audyssey), SCHRITT2 Erkenn. + Messung" (16-9) 6-②.

Wenn Sie zwei Subwoofer verwenden, stellen Sie jeder Subwoofer so ein, dass die Lautstärkepegel von Subwoofer 1 und Subwoofer 2 ihren Wünschen entsprechen.

Parameter-Check (Parameter Check)

Mit dieser Option konnen Sie das Messergebnis und die Equalizer-Eigenschaften nach dem "Messautom. Audyssey" überprüfen.

1 Wahlen Sie “Parameter-Check” über und drücken Sie anschließend ENTER oder .

2 Verwenden Sie , um das Element auszuwahlen, dass Sie kontrollieren wollen. Drücken Sie dann auf ENTER oder .

Das Messergebnis zu jedem Lautsprecher wird angezeigt.

LS-Konfig.-Check	Überprüfen Sie die Laufsprecherkonfiguration.
Abstände prüfen	Überprüfen Sie die Distanz.
Kanalpegel prüfen	Überprüfen Sie den Kanalpegel.
Übergangsfreq.	Überprüfen Sie die Übergangsfrequency.
EQ-Check	Überprüfen Sie den Equalizer.

• Wenn "EQ-Check" ausgewähl ist, drücken Sie zur Auswahl der Equalizer-Kurve ("Audyssey" oder "Audyssey Flat") und drücken Sie dann ENTER oder > Verwenden Sie , um das Display zwischen den unterschiedlichen Laufsprechen zu wechseln.

3 Drücken Sie RETURN. Der Bestätigungsbildschirm erscheint erneut. Wiederholen Sie die Schritte 2.

Wiederherstellen der Einstellungen "Messautom.

Audyssey"

Wenn Sie "Wiederherstellen" auf "Ja" stellen, können Sie zum Messergebnis des "Messautom. Audyssey" zureckehen (Wert wird beim Start durch MultEQ® XT 32 berechnet), selbst wenn Sie jeder Einstellung manuell geändert haben.

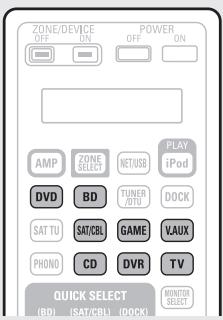

1 Drücken Sie BD, um den entsprechenden Player für die Wiedergabe zu wahlen.

2 Spieler Sie die Komponente, die mit diesen Gerät verbunden ist, ab.

Nehmen Sie vorher die notwendigen Einstellungen auf dem Player vor (Spracheinstellung, Untertitleinstellung usw.)

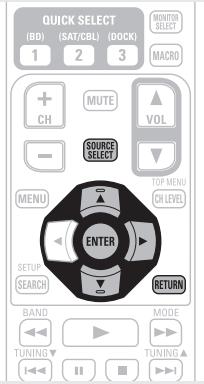

3 Stellen Sie die Lautstärke ein.

VOL ▲ Lauter

VOL Leiser

MUTE Ton aus

4 Stellen Sie den Audiomodus ein.

Stellen Sie den Audiomodus entsprechend dem

Wiedergabeinhalt (Kino, Musik, usw.) oder Ihres Geschmacks ein (Seite 46 "Auswahl eines Audiomodus (SURROUND-MODUS)").

Wenn das Gerät in den Standby-Modus geschaltet werden soll

Drucken Sie POWER OFF.

[Netzanzeigestatus im Standby-Modus]

• Normales Standby : Aus
• Wenn "HDMI Steuerung" - "Steuerung" auf "EIN" eingestellt ist : Rot
• Wenn "Netzwerk-Standby" auf "EIN" eingestellt ist : Rot

Sie können das Gerät auch auf Standby schalten, indem Sie ON/STANDBY auf dem Gerät drücken.

HINWEIS

Im Standby-Modus wird eine petite Menge Strom verbraucht. Um die Stromversorgung vollständig zu trennen,ziehen Sie den Netzstecker aus der Steckdose.

Basic version

Basisausführung

Im Folgenden werden die Anschlüsse sowie die üblichen Bedienfunktionen these Geräts erläutert.

Anschlüsse 15
Wiedergabe (Grundfunktionen) 10 Seite 28
Auschwitz eines Audiomodus (Surround-Modus) 1696eite 46

Auf den folgenden Seiten finding Sie Informationen über Anschluss- und Wiedergabemöglichkeiten von verschiedenen Medien und externen Geräten.

Audio und Video	Anschlüsse	Wiedergabe
TV	Seite 17, 18	-

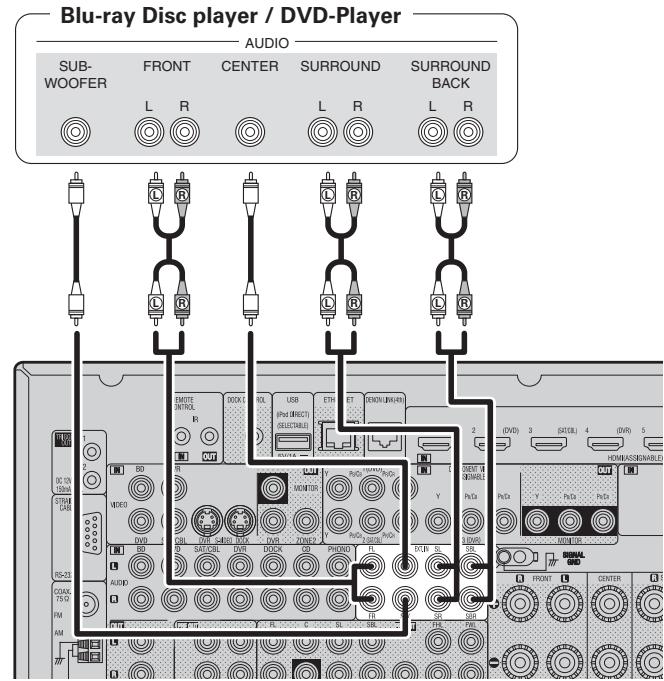

Blu-ray Disc-Player	Seite 17, 18	Seite 29
DVD-Player	Seite 17, 19	Seite 29

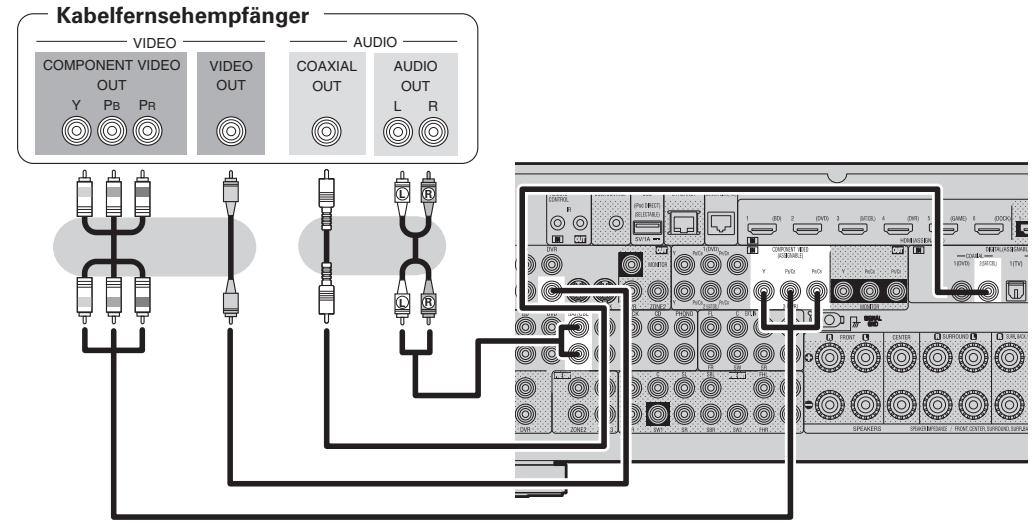

Set-Top-Box (Satelliten- oder Kabel-TV-Empfänger)	Seite 17, 19	-

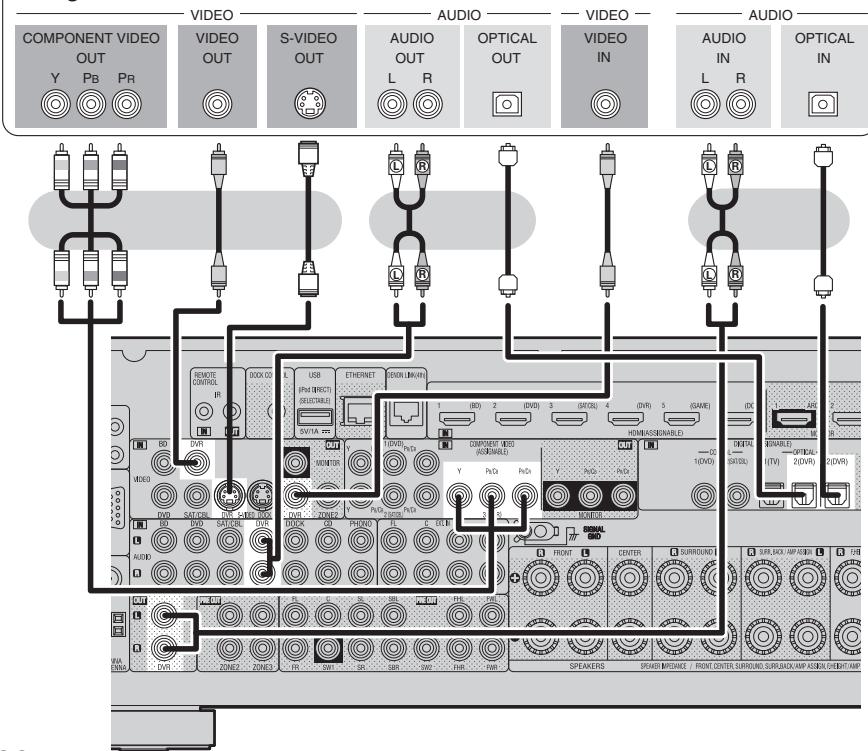

Digitaler Videorecorder	Seite 17, 20	-
Spielekonsole	Seite 17	-

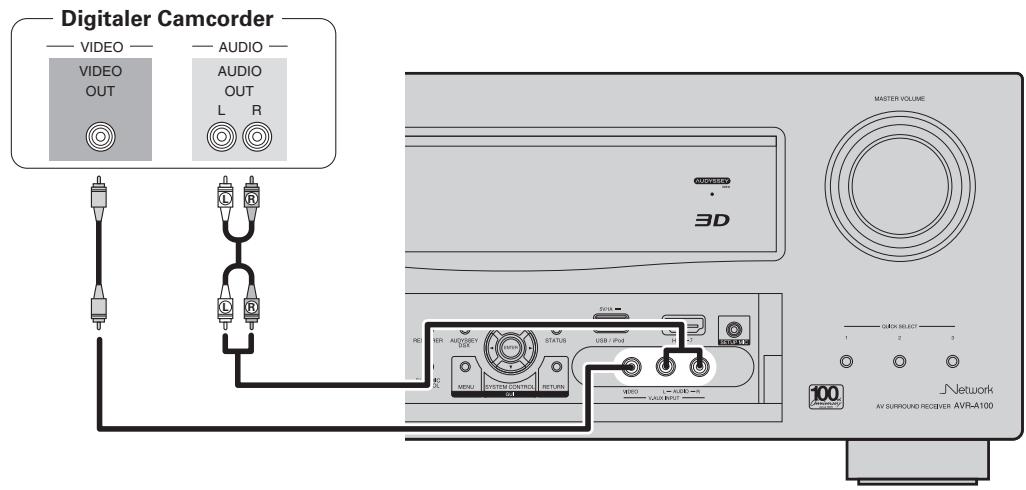

Digitaler Camcorder	Seite 21	-

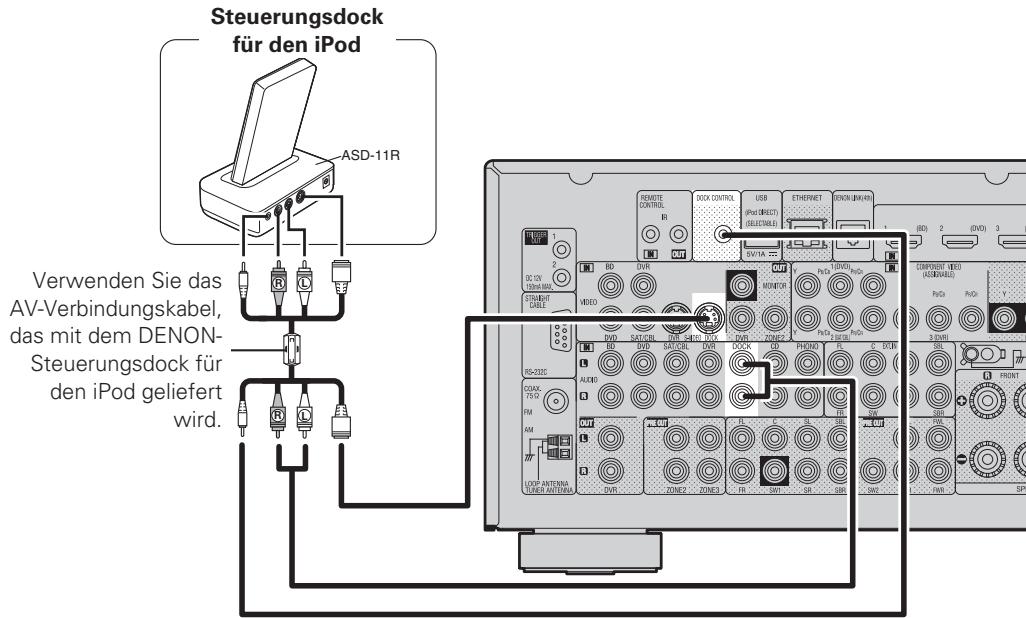

Steuerungsdock für den iPod	Seite 21	Seite 30
Audio	Anschlüsse	Wiedergabe
iPod®	Seite 22	Seite 32
USB-Speicherverät	Seite 22	Seite 44
Radio	Seite 23	Seite 33

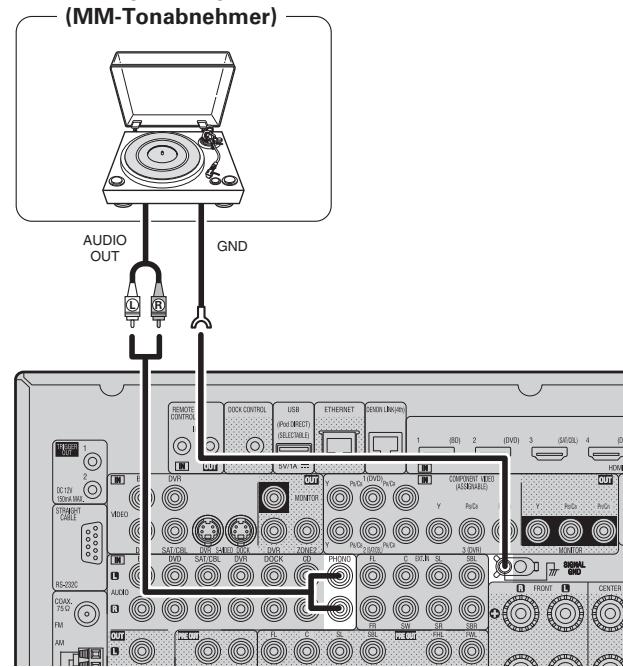

Plattenspieler	Seite 23	-

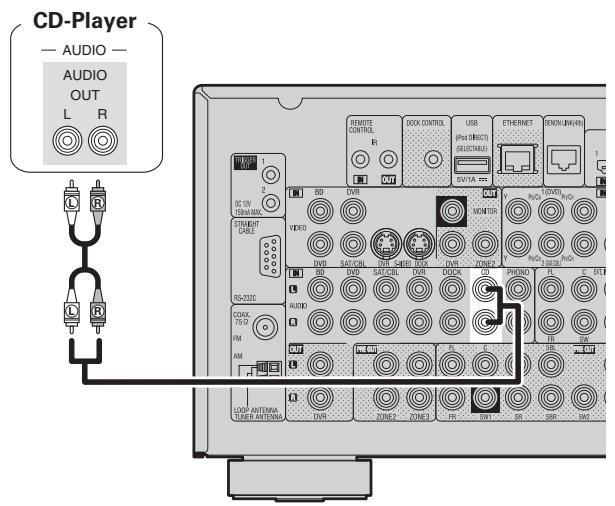

CD-Player	Seite 24	Seite 30
Netzwerk	Anschlüsse	Wiedergabe
Netzwerk	Seite 26	Seite 36

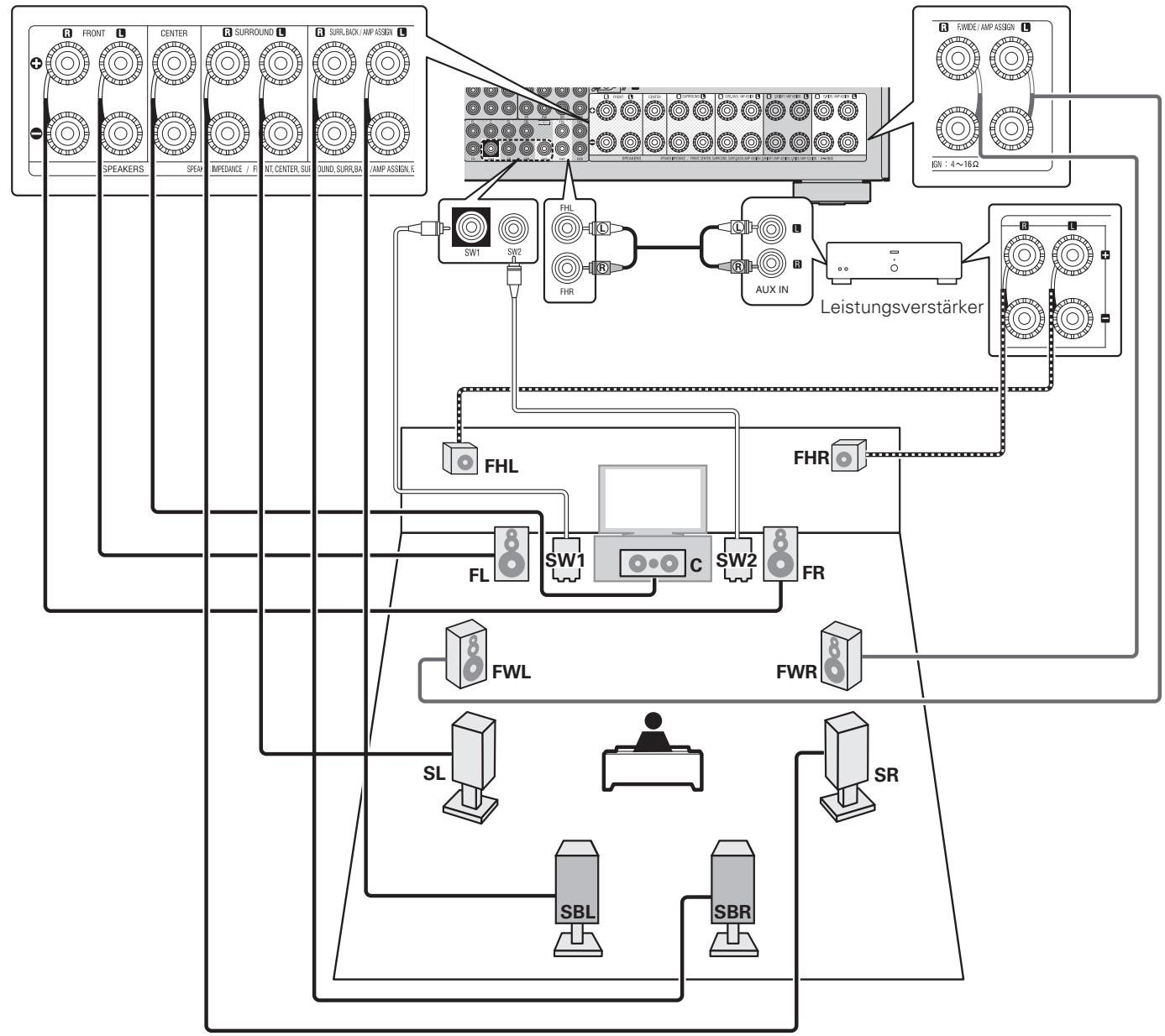

Informationen über die Laufsprecher-Anschlüsse finden Sie auf Seite 5.

Anschlüsse

Wichtige Information

• Schliessen Sie das Gerät vor dem Gebrauch wie folgt an: Richten Sie die Verbindungen entsprechend der Gerätekomponenten, die Sie anschliessen, ein.
• Je nach Anschlussweise müssen an dem Gerät bestimmte Einstellungen vorgenommen werden. Weitere Informationen werden im Zusammenhang mit den einzelnen Anschlüssen erläutert.

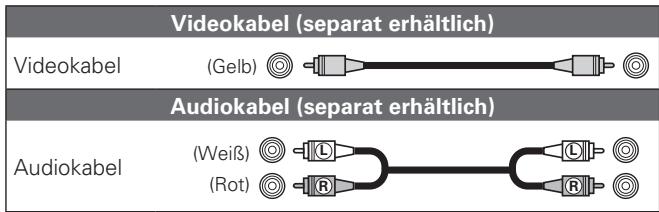

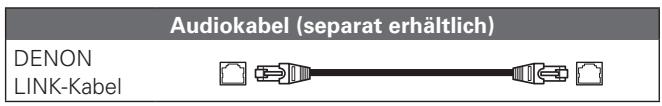

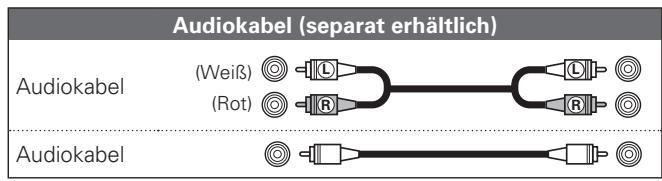

• Wahlen Sie die Kabel (separate erhältlich) entsprechend der anzuschliebenden Komponenten.

HINWEIS

• Stecken Sie das Netzkabel erst dann an, wenn alle Geräte angeschlossen wurden.
• Lesen Sie sich vor der Verkabelung auch die Bedienungsanleitungen der anderen anzuschließlich Komponenten durch.
• Achten Sie auf den richtigen Anschluss des linken und des rechten Kanals (links an links und rechts an rechts).
• Bundeln Sie Netzkabel und Anschlusskabel nicht zusammen. Anderenfalls kann es zu Brumm- oder anderen Störgeräuschen kommt.

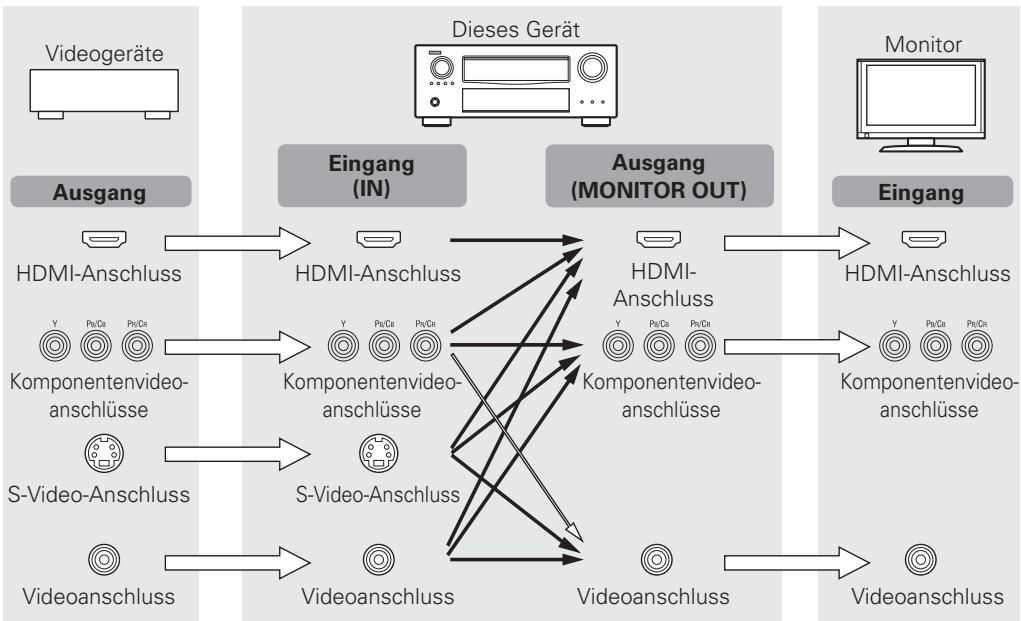

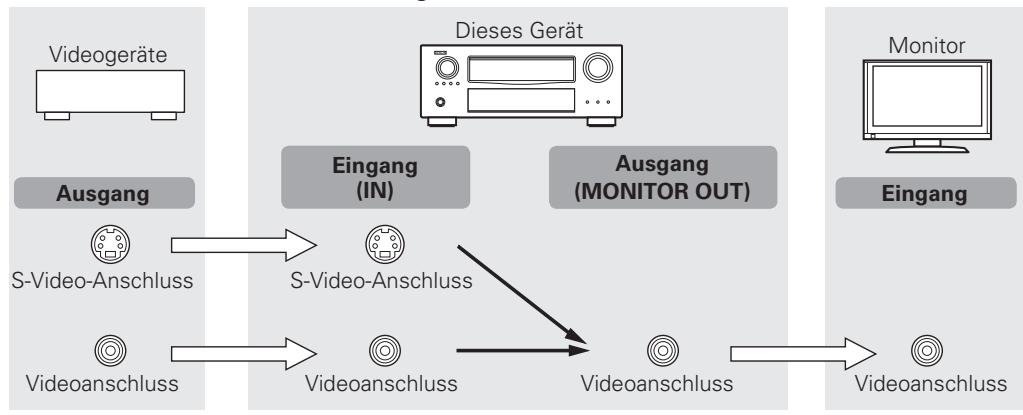

Kovertieren der Video-Eingabesignale für den Output (Videoumwandlungsfunktion)

Dieses Gerät besitzt vier verschiedene Videeingstypen (HDMI, Component Video, S-Video und Video) und drei verschiedene Videoausgänge (HDMI, Component Video und Video).

Wahlen Sie die gewündsten Anschlüsse entsprechend der anzuschließlich Komponenten aus.

These Funktion wandelt automatisch verziedene Videosignaformate, die in these Gerät eingegeben werden, in die Formate um, welche für die Ausgabe der Videsignale von dieser Gerät zu einem Monitor verwendet werden.

[Videosignalstrom für die MAIN ZONE]

: wenn 480i/576i-Signale eingegeben werden.

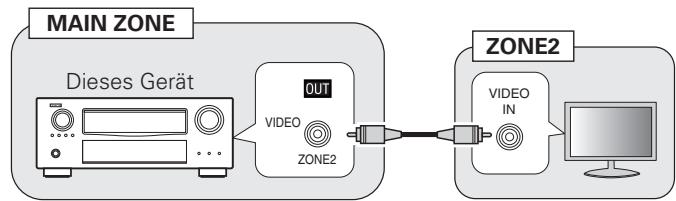

[Videosignalstrom für die ZONE2]

Erforderliche Einstellungen

• Ist angewählt, wenn die Konvertierungsfunktion für Videos nicht verwendet wird.
  "Videokonverter" (Seite 79)
• Stellen Sie die Änderung der Auflösung des Video-Signals ein.

"Auflösung" (1968) 79

DieVideo-KonvertierungsfunktionunterstutzdiefolgendenFormate:NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M und PAL-60.
Die Auflösung des über den HDMI-Anschluss these Gerätes empfangenen Videosignals ist die in "Auflösung" eingestellte Auflösung (Seite 79) (1080p-HDMI-Signale und 1080p-Komponentensignale werden unabhängig von der Einstellung mit 1080p ausgegeben).
Die Auflosung der HDMI-kompatiblen TVs kann in "HDMI-Info" - "Monitor 1" oder "Monitor 2" (Seite 103) überprüft werden.

HINWEIS

• HDMI-Signale können nicht in analoge Signale umgewandelt werden.
• Wenn ein nicht standardmasiges Videosignal von einer Spielekonsole oder einer anderen Quelle eingeht, Funktioniert die Video-Konvertierungsfunktion u. U. nicht.
• Eingehende 480p/576p-, 1080i-, 720p- und 1080p-Komponentenvideosignale können nicht in das Videoformat umgewandelt werden.

Wichtige Information

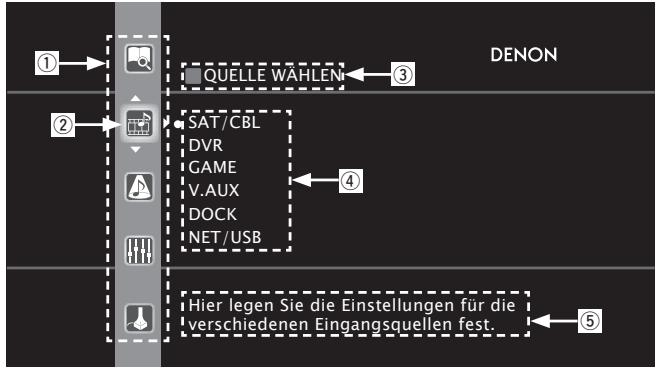

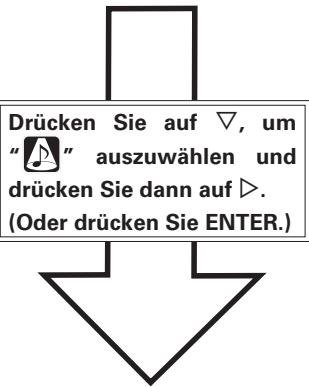

Beispiele für die Darstellung auf dem Bildschirm

Menubildschirm

• Bildschirm Statusanzeige Statusanzeige bei Umschaltung der Eingabequelle

Statusanzeige bei Einstellung der Lautstärke

Statusanzeige: Der Betriebsstatus wird zeitweise auf dem Bildschirm angezeigt, wenn die Eingabequelle umgeschaltet oder die Lautstärke eingestellt wird.

HINWEIS

• Wenn Sie das Menu während der Wiedergabe von 3D-Videoinhalten bedieren, wirdstatt der Videowiedergabe der Menübildschirm dargestellt. Das Video wird nicht hinter dem Menübildschirm abgespielt.
• Bei der Wiedergabe von 3D-Videoinhalten zeigt these Geräke keine Statusmeldungen an.

HDMI-kompatible Geräte anschließen

Sie können bis zu sieben HDMI-kompatible Geräte an dieser Gerät anschließen.

HDMI-Funktion

Dieses Gerät Unterstützung die folgenden HDMI-Funktionen:

3D
- Deep Color (128)
- Auto Lip Sync (Seite 94, 128)
- x.v.Color, sYCC601 color, Adobe RGB color, Adobe YCC601color (Seite 128, 130)
- High Definition digitales Audioformat
- ARC (Audio Return Channel)
- Content Type
- CEC (HDMI-Steuerung)

Kopierschutz

Um die Wiedergabe digitaler Video- und Audioinhalte wie etwa BD-Video oder DVD-Video über eine HDMI-Verbindung zu erhögbaren, muss der Copyright-Schutz HDCP (High-bandwidth Digital Content Protection System) sowohl von diesen Gerät als auch vom TV-Gerät Unterstützung werden. Bei HDCP handelt es sich um ein Kopierschutzverfahren, das mit einer Datenverschlussung und Authentifizierung des angeschlossenen AV-Geräts/arbeitet. Dieses Gerät Unterstützung HDCP.

• Wenn ein Gerät ohne HDCP-Unterstützung angeschlossen ist, werden Video und Audio nicht korrekt ausgegeben. Weitere Informationen finden Sie auch in den Bedienungsanleitungen zu ihrem Fernsehgeber.

Anmerkungen zu HDMI-Kabeln

• Wenn ein Gerät angeschlossen wird, welches die Deep Color-Signalübertragung untersucht, verwenden Sie folgende kompatible Kabel: "High Speed HDMI-Kabel" oder "High Speed HDMI-Kabel mit Ethernet".
• Bei Verwendung der ARC-Funktion schließen Sie ein Gerät mit einem "Standard HDMI-Kabel mit Ethernet" oder einem "High Speed HDMI-Kabel mit Ethernet" für HDMI 1.4a an.

HDMI-Steuerfunktion (Seite 61)

Mit dieser Funktion konnen Sie externe Geräte über den Receiver sowie den Receiver über externe Geräte bedieten.

HINWEIS

Die HDMI-Steuerfunktion arbeitet möglicherweise nicht, abhängig von dem angeschlossenen Gerät und dessen Einstellungen.
- Sie können keinen Fernseher oder Blue-Ray-Disc-Player / DVD-Player bedieren, der nicht mit der HDMI-Steuerg function kompatibel ist.

Anmerkungen zur 3D-Funktion

Dieses Gerät unterstützt die Einspeisung und die Ausgabe von 3D (3-dimensional)-Videosignalen nach HDMI 1.4a Standard.

Zur Wiedergabe von 3D-Video benötigen Sie ein TV-Gerät und einen Player, die HDMI 1.4a Standard-3D-Funktion unterstützen und eine 3D-Brille.

HINWEIS

• Wenn Sie das Menu während der Wiedergabe von 3D-Videoinhalten bedieren, wirdstatt der Videowiedergabe der Menübildschirm darestellt. Das Video wird nicht hinter dem Menübildschirm abgespielt.
• Bei der Wiedergabe von 3D-Videoinhalten zeigt these Geräte keine Statusmeldungen an.

Anmerkung zur ARC-Funktion (Audio Return Channel)

Über den ARC (Audio Return Channel) kann ein TV-Gerät mit HDMI 1.4a Audiodaten über ein einziges HDMI-Kabel an diesen Gerät übertragen.

HINWEIS

Zum Aktivieren der ARC-Funktion stellen Sie "HDMI Steuerung" - "Steuerung" auf "EIN" (Seite 95).
Die ARC-Funktion kann die Anschlusse HDMI MONITOR 1 und HDMI MONITOR 2 nicht gleichzeitig verwenden. Schlieben Sie das TV-Gerät, das die ARC-Funktion unterstutz am HDMI-Monitor-Anschluss an und ändern Sie die Einstellung von "HDMI Steuerung" zu "Kontroll-Monitor".
- Wenn Sie ein Fernsehgrät anschließen, das die ARC - Funktion nicht Unterstützung, ist eine separate Verbindung über ein Audiokabel notwendig. Schlagen Sie in thisem Fall unter "TV-Gerät anschließen" (2) Seite 18) nach, um etwas über das Anschlussverfahren zu erfahren.

Anmerkungen zur Funktion Content Type

Die HDMI-Spezifikation sieht in der Version 1.4a eine einfache, vollautomatische Bildeinstellung ohne jegliche Benutzereingriffe vor.

HINWEIS

Zum Aktivieren der Funktion Content Type stellen Sie "Video-Modus" auf "Automatisch" (1976) (Seite 79).

Anschlusskabel

Audio- und Videokabel (separatehältlich)

HDMI-Kabel

• Über diese Schnittstelle ist der Transfer von digitalen Video- und Audiosignalen über ein einziges HDMI-Kabel möglich.

Wenn kein Steuerungsdeck für iPod verwendet wird, können Sie andere HDMI-kompatible Geräte anschließen.

• Wenn these Gerät über HDMI-Kabel mit anderen Geräten verbunden ist, müssen auch das Gerät und der Fernseher über HDMI-Kabel angeschlossen werden.
• Bei Anschluss eines Gerätes, das die Deep Color-Übertragung unterszt, verwenden Sie ein "High Speed HDMI-Kabel" oder "High Speed HDMI-Kabel mit Ethernet".
• Videosignale werden nicht ausgegeben, wenn die eingehenden Videosignale nicht der Auflösung des Monitors entsprechen. Stellen Sie in thisem Fall die Auflösung des Blu-ray Disc-Player/DVD-Players auf eine Auflösung, die mit dem Monitor kompatibel ist.
• Wenn these Gerät und der Monitor mit einem HDMI-Kabel verbunden werden und der Monitor nicht in der Lage ist, HDMI-Audiosignale wiederzugeben, werden nur die Videosignale an den Monitor ausgegeben.

HINWEIS

• Wenn das Menu "HDMI-Ausgang" auf "Auto (Dual)" eingerichtet ist, kann Video an manchen an thisem Gerät angeschlossenen Monitoren nicht einwandfrei angezeigt werden. Richten Sie in thisem Fall entweder "Monitor 1" oder "Monitor 2" ein, indem Sie die auf der Fernbedienung die Taste MONITOR SELECT drucken.
• Wenn Sie die HDMI-Steuergungsfunktion verwenden, stellen Sie "HDMI Steuerung" - "Steuerung" auf "EIN" und "Control Monitor" auf den HDMI MONITOR-Anschluss ein, der von der HDMI-Steuergungsfunktion bedient werden soll.
• Das Audiosignal am HDMI-Ausgang (Sampling-Frequency, Anzahl der Kanäle usw.) wird unter Umständen durch die HDMI-Audioausstattung des angeschlossenen Geräts im Hinblick auf die zulässigen Eingangsformate eingeschränkt.

Verbindung mit einem Gerät mit DVI-D-Ausgang

Wenn ein HDMI/DVI Konversionskabel verwendet wird (separatehaldlich), werden die HDMI-Video signale in DVI-Signale umgewandelt. Auf diese Weise kann ein Gerät mit DVI-D-Ausgang angeschlossen werden.

HINWEIS

• Es wird kein Ton ausgegeben, wenn das angeschlossene Gerät einen DVI-D-Ausgang hat. Stellen Sie separate Audioverbindungen her.
• Signale können nicht über DVI-D-Geräte ausgegeben werden, die HDCP nicht Unterstützung.
• Je nach Gerätekombination werden die Videosignale unter Umständen nicht ausgegeben.

Einstellungen im Zusammenhang mit HDMI-Verbindungen

These sind nach Erfordernis einzustellen. Details finden Sie auf den entsprechenden Referenzseiten.

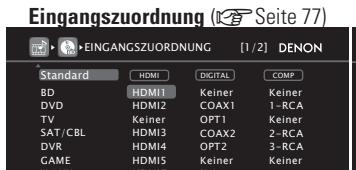

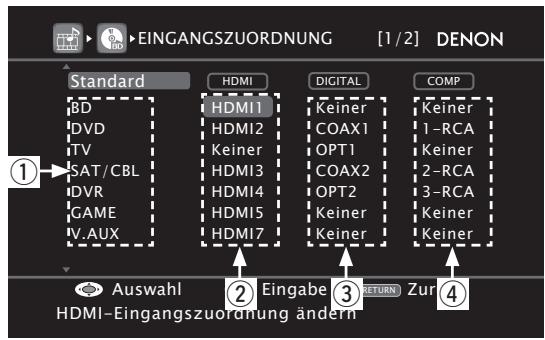

Eingangszuordnung (Seite 77)

Stellen Sie hier die Änderung des HDMI-Eingangsanschlusses ein, dem die Eingabequelle zugeordnet ist.

HDMI-Konfig. (Seite 94)

Stimmen Sie diese Einstellungen auf die HDMI Eingabe-/Ausgabesignale ab.

• RGB-Videobereich
  HDMI-Audioausgang
• Vertical strecken
  HDMI-Ausgang
• Auto Lip Sync
  HDMI Steuerung

HINWEIS

Die Audiosignale, die von den HDMI-Anschlüssen ausgegeben werden, sind nur die HDMI-Eingangssignale.

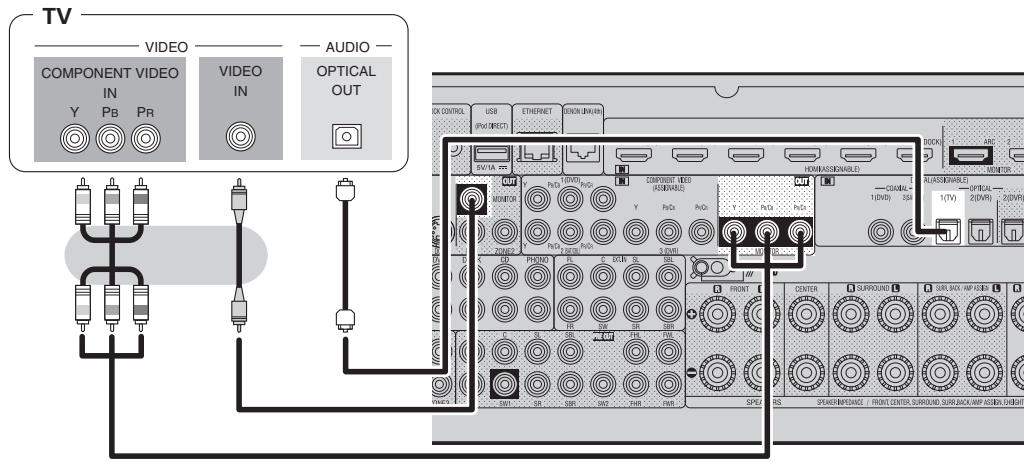

TV-Gerät anschließen

Wahlen Sie den gewünschten Anschluss aus, und schließen Sie das Gerät an.
- Für Video-Anschlüsse siehe "Konvertieren der Video-Eingabesignale für den Output (Videoumwandlungsfunktion)" (2018) 15.
- Hinweise zu den HDMI-Anschlüssen finden Sie unter "HDMI-kompatible Geräte anschließen" (Seite 16).

Zur Wiedergabe von TV-Audio verwenden Sie den optischen Digitalanschluss.

HINWEIS

Die optische Kabelverbindung wird bei einem TV-Gerät, das die HDMI-Standardfunktion ARC (Audio Return Channel (HDMI 1.4a) unterstützt und mit thisem Gerät über ein HDMI-Kabel verbunden ist, nicht benötigt. Einzelheiten erfolnen Sie unter "Anmerkung zur ARC-Funktion (Audio Return Channel)" (Seite 16) oder in der Bedienungsanleitung Ihr's TV-Geräts.

Anschlusskabel

Videokabel (separatehaltlich)
Videokabel	(Gelb)
Komponenten- Videokabel	(Grün) (Blau) (Rot)
Audiokabel (separatehaltlich)
Optisches Kabel

Erforderliche Einstellungen

Nehmen Sie diese Einstellungen vor, um den digitalen Eingangsanschluss, dem die Eingangsquelle zugewiesen ist, zu ändern.

"Eingangszuordnung" (Seite 77)

Anschluss eines Blu-ray Disc-Players

• Über theseis Gerät können Sie Video- und Audioinhalte einer Blu-ray Disc abspielen.
  Wahlen Sie den gewünschten Anschluss aus, und schlieben Sie das Gerät an.
• Hinweise zu den HDMI-Anschlüssen finden Sie unter "HDMI-kompatible Geräte anschließen" (Seite 16).

Anschlusskabel

Videookabel (separatehaltlich)
Videookabel	(Gelb)
Audiokabel (separatehaltlich)
Audiokabel	(Weiß) (Rot)

Erforderliche Einstellungen

Nehmen Sie diese Einstellungen vor, um den digitalen Eingangsanschluss oder Komponentenvideo-Eingangsanschluss, dem die Eingangsquelle zugewiesen ist, zuändern.

"Eingangss zuordnung" (Seite 77)

Wenn Sie HD-Audio (Dolby TrueHD, DTS-HD und Dolby Digital Plus und DTS Express) Audio-Wiedergabe abspielien, verwenden Sie den HDMI-Anschluss (Seite 16 "HDMI-kompatible Geräte anschließen").

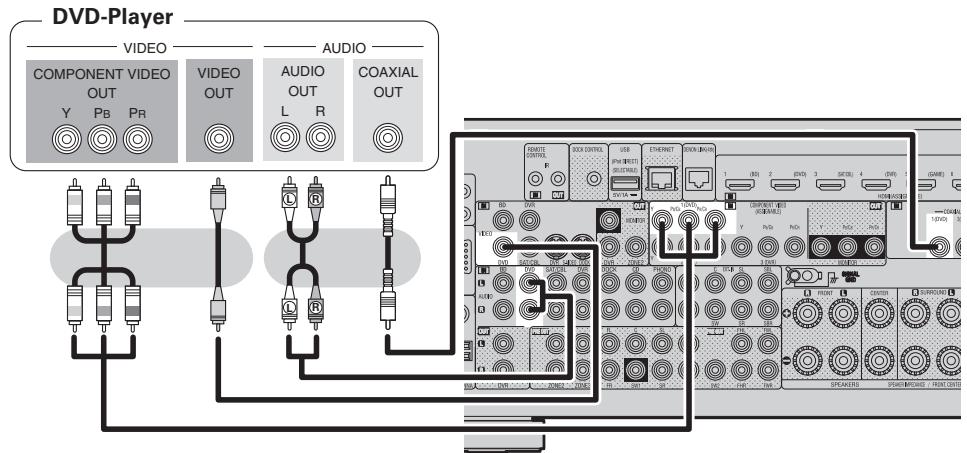

DVD-Player anschließen

• Genießen Sie Video und Audio von einer DVD.
• Wahlen Sie den gewünschten Anschluss aus, und schreiben Sie das Gerät an.
• Hinweise zu den HDMI-Anschlüssen finden Sie unter "HDMI-kompatible Geräte anschließen" (Seite 16).

Anschlusskabel

Videookabel (separatehaltlich)
Videookabel	(Gelb)
Komponenten- Vidokabel	(Grün) (Blau) (Rot)
Audiokabel (separatehaltlich)
Audiokabel	(Weiß) (Rot)
Koaxiales Digitalkabel	(Orange)

Erforderliche Einstellungen

Nehmen Sie diese Einstellungen vor, um den digitalen Eingangsanschluss oder Komponentenvideo-Eingangsanschluss, dem die Eingangssquelle zugewiesen ist, zuändern.

"Eingangszuordnung" (Seite 77)

Set-Top-Box (Satelliten- oder Kabelfernsehempfänger) anschließen

• Sie können mit diesen Gerät Satelliten- und Kabel-Fernsehprogramme ansehen.
• Wahlen Sie den gewünschten Anschluss aus, und schreiben Sie das Gerät an.
• Hinweise zu den HDMI-Anschlüssen finden Sie unter "HDMI-kompatible Geräte anschließen" (Seite 16).

Anschlusskabel

Videokabel (separatehaltlich)
Videokabel	(Gelb)
Komponenten- Videokabel	(Grün) (Blau) (Rot)
Audiokabel (separatehaltlich)
Audiokabel	(Weiß) (Rot)
Koaxiales Digitalkabel	(Orange)

Satelliten- oder

Erforderliche Einstellungen

Nehmen Sie diese Einstellungen vor, um den digitalen Eingangsanschluss oder Komponentenvideo-Eingangsanschluss, dem die Eingangsquelle zugewiesen ist, zuändern.

"Eingangssuordnung" (Seite 77)

Anschließlich eines digitalen Videorecorders

• Sie können Videos auf einer Blu-ray Disc oder DVD aufnehmen.
  Wahlen Sie den gewünschten Anschluss aus, und schlieben Sie das Gerät an.
• Wenn Analog-Audio abgespielt wird, muss der Analoganschluss verwendet werden.
• Anweisungen hierzu finden Sie unter "REC OUT-Modus" (2016) (Seite 63).
• Hinweise zu den HDMI-Anschlüssen finden Sie unter "HDMI-kompatible Geräte anschließen" (16) Seite 16).

Anschlusskabel
Digitaler Videorecorder

Videokabel (separatehaltlich)
Videokabel	(Gelb)
Komponenten- Videokabel	(Grün) (Blau) (Rot)
S-Video-Kabel
Audiokabel (separatehaltlich)
Audiokabel	(Weiß) (Rot)
Optisches Kabel

Erforderliche Einstellungen

Nehmen Sie diese Einstellungen vor, um den digitalen Eingangsanschluss oder Komponentenvideo-Eingangsanschluss, dem die Eingangsquelle zugewiesen ist, zu ändern. "Eingangsszuoordnung" (Seite 77)

HINWEIS

Um Videosignale über these Gerät aufzunehmen, verwenden Sie für die Verbindung these Geräts mit dem Player ein Videokabel.

Digitalen Camcorder anschließen

• Genießen Sie Video und Audio von einem digitalen Camcorder.
• Genießen Sie Sipele, indem Sie eine Spielkonsole über den V.AUX-Eingangsanschluss anschlieben. Stellen Sie in thisem Fall die Eingangssquelle auf "V.AUX" ein.
• Hinweise zu den HDMI-Anschlüssen finden Sie unter "HDMI-kompatible Geräte anschließen" (Seite 16).

Anschlusskabel

Erforderliche Einstellungen

Nehmen Sie diese Einstellungen vor, um den digitalen Eingangsanschluss oder Komponentenvideo-Eingangsanschluss, dem die Eingangsquelle zugewiesen ist, zuändern.

"Eingangssuordnung" (Seite 77)

HINWEIS

Wenn ein Videosignal einer Spielekonsole oder einer anderen Quelle, die nicht zum Standard gehört, eingespeist wird, kann es sein, dass die Konvertierungsfunktion für Videos nicht Funktioniert. Verwenden Sie in diesen Fall den mit dem Eingangsanschluss übereinstimmenden Monitorausgang.

Steuerungsdock für den iPod anschließen

• Schlieben Sie das Steuerungsdock für den iPod am Gerät an, um Videos und Musik abzuspielen, die auf einem iPod gespeichert sind.
• Zur Nutzung eines Steuerungsdocks für den iPod, ist das ASD-1R oder ASD-11R, von DENON (separatehältlich) erforderlich.
• Hinweise zu den Einstellungen für das Steuerungsdock für den iPod finden Sie in der Bedienungsanleitung des Steuerungsdocks für den iPod.

Sie können außerdem einen iPod direkt an den USB-Port these Geräts anschließen (12) Seite 22 "iPod oder USB-Speichergerät an den USB-Anschluss anschließen").

HINWEIS

Beim Anschließlich eines iPhone an diesen Gerät muss zwischen dem iPhone und dem Gerät ein Mindestabstand von 20 cm eingehalten werden. Es ist möglich, dass体系建设 Gerät Störungen abgibt, wenn das iPhone erhäner an das Gerät gehalten wird und auf dem iPhone ein Anruf eingegt.

iPod oder USB-Speicherverät an den USB-Anschluss anschließen

Genießen Sie Musik von einem iPod oder USB-Speicherverat.

Anschlusskabel

Zum Anschluss eines iPod an das Gerät ist das mit dem iPod mitgelieferte USB-Kabel zu verwenden.

Erforderliche Einstellungen

Hier stellen Sie ein, wenn Sie auf die Benutzung des USB-Ports wechseln.

"USB-Eingang" (Seite 81)

• Standardmäßig können USB-Speicher über den USB-Anschluss an der Vorderseite des Geräts verwendet werden.
• Wenn Sie eine auf einem iPod gespeicherte Filmdatei wiedergeben möchten, verwenden Sie das DENON-Steuergusdock für den iPod (ASD-1R oder ASD-11R, separat erhaltlich) (Seite 21 "Steuerungsdeck für den iPod anschließen").
• Bei iPods ist die Wiedergabe mit dem iPod touch, classic und nano ab der fünten Generation möglich. Weitere Informationen finden Sie im Web oder auf Seite 32.
• DENON kann nicht garantieren, dass alle USB-Speichergerät verwendet oder mit Strom versorgt werden können. Wenn Sie eine tragbare USB-Festplatte verwenden, die über einen Wechselstromadapter mit Strom versorgt werden kann, empfehlen wir die Verwendung des Wechselstromadapters.

HINWEIS

• Sie können nicht gleichzeitig die USB-Ports an der Vorderseite und an der Rückseite verwenden. Wahlen und verbinden Sie den USB-Port, den Sie verwenden möchten.
• USB-Speichergerät können nicht über einen USB-Hub verwendet werden.
• Verwenden Sie kein Verlängerungskabel, wenn Sie ein USB-Speichergerät anschließen. Dieses konnte Radio-Interferenzen mit anderen Geräten verursachen.
• Dieses Gerät unterstützt nicht die Wiedergabe auf einem iPad. Schreiben Sie an diesen Gerät kein iPad an.

Antenne anschließen

• Schließen Sie die dem Gerät beiliegende UKW-Antenne bzw. MW-Rahmenantenne an, um Radiosender über das Gerät zu empfangen.
• Wenn der Radioempfang (19) Seite 33 "Wiedergabe von UKW-/ MW-Sendungen") nach dem Anschlieben der Antenne einwandfrei Funktioniert, fixieren Sie die Antenna mit Klebeband an einer Stelle, an der das Rauschen am gingsten ist.

MW-Rahmenantenne (im Lieferumfang enthalten)

Zusammenbau der MW-Rahmenantenne

1 Führer Sie den Standfußteil auf der Rückseite unter an der Rahmenantenne ein, und biegen Sieihn nach vorne um.
2 Führren Sie den herausragenden Teil in die rechteckige Öffnung im Standfuß hindurch.

Rahmenantenne

Standfuß

Rechteckige Öffnung

Herausragender
Teil

Verwendung der MW-Rahmenantenne

Verwendung bei Wandmontage

Ohne Zusammenbau direkt an der Wand montieren.

, Klammer o. a.

Verwendung bei freier Aufstellung

Gehen Sie beim Zusammenbau wie ober erlautert vor.

HINWEIS

• Schließen Sie nicht zwei UKW-Antennen gleichzeitig an.
• Lassen Sie die MW-Rahmenantenne auch dann angeschlossen, wenn eine MW-Außenantenne verwendet wird.
• Die stromfuhrenden Anschlüsse der MW-Rahmenantenne dürfen die Metallteile der Anschlusstafel nicht berühren.
• Wenn das Empfangssignal gestört ist, schließen Sie die Erdung (GND) mit an, um die Empfangsstörungen zu verringn.
• Wenn der Radioempfang gestört bleibt, ist eine Außenantenne zu empfehlen. Einzelheiten erfolnen Sie in dem Fachgeschäft, in dem Sie das Gerät gekauft haben.

Anschlieben eines Plattenspielers

Mit thisem Gerät konnen Sie Schallplatten horen.

Anschlusskabel

Audiokabel (separatehaltlich)

Audiokabel

(WeiB)

(Rot)

R

-

Schallplattenspieler

• Dieses Gerät ist kompatibel mit Plattenspielern mit MM-Tonabnehmer. Wenn Sie einen Plattenspieler mit einem MC-Tonabnehmer anschließen, verwenden Sie einen kummerziell erhältlichen MC-Vorverträger oder einen Aufwärtstransformator.
• Wenn Sie die Lautstärke erhöhen, ohne einen Plattenspieler anzuschreiben, kann ein "dröhendes" Gerausch aus den Lautsprechern auftreten.

HINWEIS

Der SIGNAL-GND-Anschluss these Geräts ist keine Sicherheitserduung. Schließen Sie diesen an, um Gerausche zu reduzieren, wenn sie übermöig stark sind. Beachten Sieitte, dass das Erdungskabel, abhängig vom Plattenspieler, auch den umgekehnten Effekt der Gerauscherhöhung haben kann. In dieser Fall ist es nicht nötig, das Erdungskabel anzuschreiben. 23

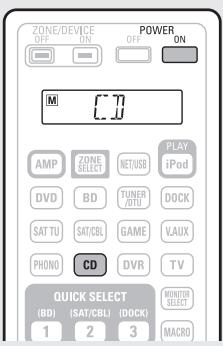

Einen CD-Player anschließen

• Genießen Sie CD-Klang.
• Wahlen Sie den gewünschten Anschluss aus, und schreiben Sie das Gerät an.

Anschlusskabel

Audiokabel (separatehaltlich)

Erforderliche Einstellungen

Nehmen Sie diese Einstellungen vor, um den digitalen
Eingangsanschluss, dem die Eingangsquelle zugewiesen ist, zu
ändern.
"Eingangsszuordnung" (Seite 77)

K componenten mit DENON-LINK-Anschluss

Multi-Kanal-Wiedergabe ist möglich. Dazu gehören auch DVD-Audio und Super Audio CD (Seite 30 "iPod abspielen"). Zusätzlich sollen den Sie sich die Informationen unter "Einen Blu-Ray Disc Player abspielen, der mit DENON LINK 4th kompatibelist" (Seite 29) ansehen, wenn Sie ein Abspielgerät verwenden, das DENON LINK 4th edition unterstützt.

Anschlusskabel

Erforderliche Einstellungen

Wenn Sie DENON LINK für den Anschluss verwenden, stellen Sie

"Digital" auf "D.LINK"ein.
"Eingangszuordnung" (Seite 77)

Komponente mit Mehrkanalausgängen

• Sie können these Gerät an einem externen Gerät anschließen, das mit Mehrkanal-Audioausgangsbuchsen ausgestattet ist, um Musik und Videos zu setzen.
• Das Videosignal kann wie ein Blu-ray Disc player / DVD-Player angeschlossen werden (Seite 18 "Anschluss eines Blu-ray Disc-Players").

Anschlusskabel

Erforderliche Einstellungen

Um analoge Eingabesignale vom externe Eingabeeschluss (EXT. IN) abzuspielen, stellen Sie den "Eingangsmodus" (26) Seite 80) auf "EXT. IN".

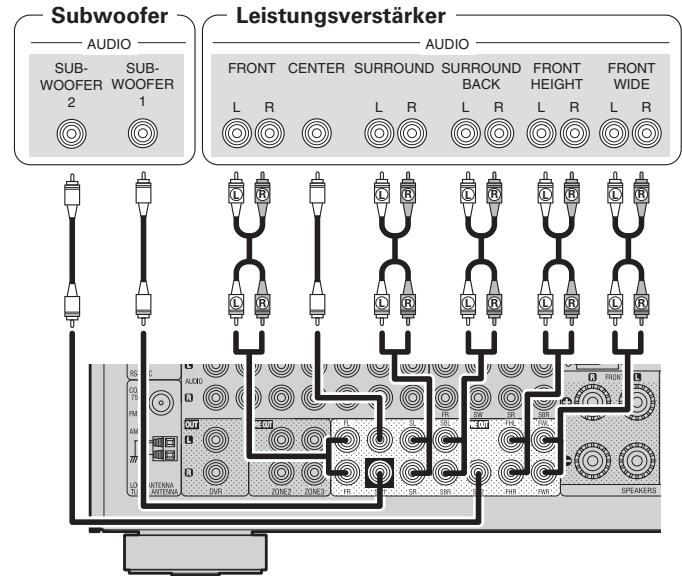

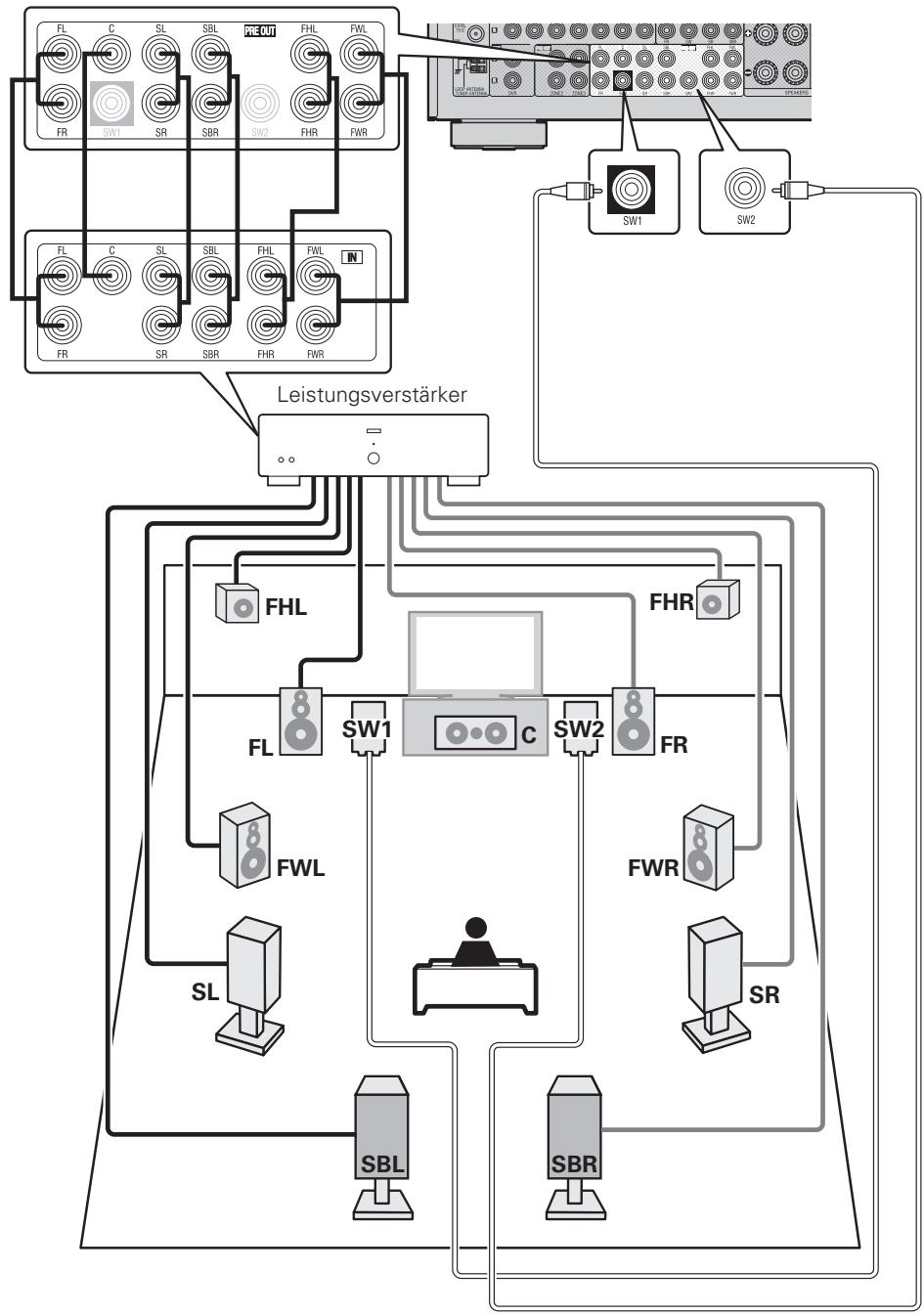

Anschließlich eines externen Leistungsverständkers

• Sie können das Gerät als Vorveränderer einsetzen, indem Sie einen handelsüblichen Leistungsveränderer mit dem Anschluss PRE OUT verbinden. Durch den Anschluss eines Leistungsveränderers an beiden Kanäle erzielen Sie noch mehr Schalldruck.
• Wahlen Sie den gewünschten Anschluss aus, und schreiben Sie das Gerät an.

Anschlusskabel

Audiokabel (separatehältnich)
Audiokabel	(Weiße) (Rot)
Audiokabel

• Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sieihn an den linken Kanal (Anschluss L) an.
• Verwenden Sie den Lautstärke-Regler am Subwoofer, um die Lautstärke des Subwoofer zu steuern.
• Sollte die Lautstärke des Subwooofers zu niedrig klingen, verwenden Sie den Lautstärke-Regler, der sich am Subwoofer befindet, um diese anzupassen.
• Sie können these gesät als Vorveränderter benutzten. Einzelheiten hierzu finden Sie unter "PRE AMP mode" (16) Seite 58).

HINWEIS

Wenn an den PRE OUT-Anschlüssen ein externer Leistungsveränderung angeschlossen wurde, schließen Sie die Laufsprecher nicht an den Laufsprecheranschlüssen an.

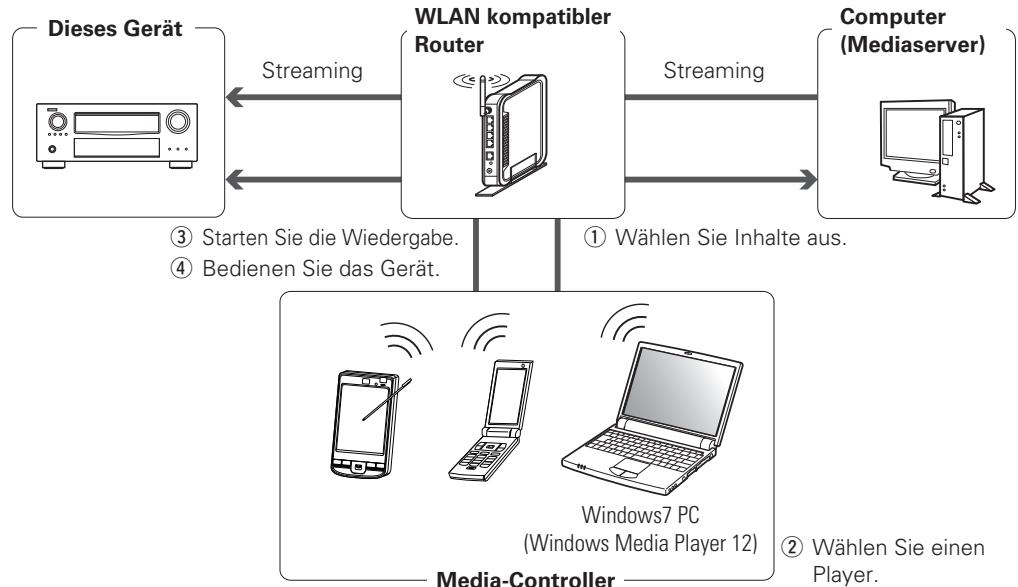

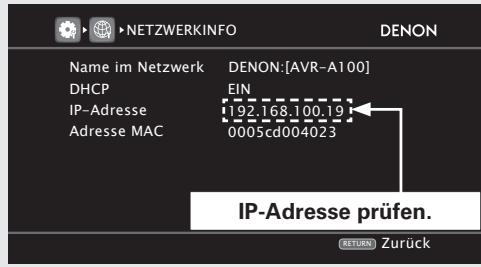

Anschluss an ein Heim-Netzwerk (LAN)

• Mit diesen Gerät können Sie die auf Ihr hem PC gespeicherten Musikdateien sowie Musik beispielsweise über Internetradio über das Heim-Netzwerk (LAN) wiedergeben. Sie konnen these Gerät auch von Ihr hem PC aus über den Webbrowser steuern.
• Zum Aktualisieren können Sie die neuste Firmware von der DENON-Website herunterlagen.

Weitere Informationen erhalten Sie im Menu unter "Firmware-Update" (16) Seite 102).

• Weitere Informationen über die Netzwerkeinstellungen finden Sie im Menu unter "Netzwerk-Konfig." (28) Seite 97).

Anschlusskabel

Wenden Sie sich für Einrichtung einer Internetverbindung an einen Internetanbieter (ISP) oder einen Computerfachhandel.

Systemanforderungen

Breitband-Internetanschluss

Modem

Ein Gerät, das eine Verbindung mit dem Breitbandnetz herstellt und die Internetkommunikation ermöglich.

Es gibt auch Geräte, die mit einer Routerfungktion kombiniert sind.

Router

Wenn Sie diesen Gerät verwenden, empfehlen wir einen Router mit folgenden Funktionen:

• Integrierter DHCP-Server

These Funktion weist im LAN automatisch IP-Adressen zu.

• Integrierter 100BASE-TX-Switch

Wenn Sie mehrere Geräte anschließen, empfehlen wir die Verwendung eines Switching Hubs mit einer Geschwindigkeit von mindestens 100 MBit/s.

□ Ethernet-Kabel (CAT-5 oder higher empfohlen)

• Nur geschirmtes STP- oder ScTP LAN-Kabel benutzen, die im Fachhandel erhältlich sind.
• Einige Ethernet-Flachkabel sind sehr störnanfällig.

Wir empfehlen die Verwendung eines normalen Ethernet-Kabels.

• Wenn im Vertrag mit Ihrlem Internetanbieter ein Anschluss vereinbart wurde, bei dem die Netzwerkeinstellungen von Hand vorgenommen werden, behmen Sie die entsprechenden Einstellungen im Menu "Netzwerk-Konfig." (1987) 97.
• Dieses Gerät kann DHCP und Auto-IP verwenden, um die Netzwerkeinstellungen automatisch vorzunehmen.
• Wenn Sie diesen Gerät mit der aktivierten DHCP-Funktion Ihres Breitband-Routers verwenden, nimmt das Gerät die Einstellung der IP-Adresse und andere Einstellungen automatisch vor.

Wenn把这些 Gerät an ein Netzwerk angeschlossen wurde, das die DHCP-Funktion nicht verwendet, erhmen Sie die Einstellungen für die IP-Adresse usw. im Menu "Netzwerk-Konfig." (Seite 97).

• Fordern Sie bei einer manuellen Festlegung die entsprechenden Angaben beim Netzwerk administrator an.

HINWEIS

• Zur Anbindung an das Internet ist ein Vertrag mit einem Internetanbieter (ISP) notwendig.
  Wenn Sie bereits über einen Internet-Breitbandanschluss verfügen, ist kein zusätzlicher Vertrag notwendig.
• Welche Router verwendet werden können, ist vom ISP abhängig. Wenden Sie sich bei Fragen an den ISP oder den Computerfachhandel.
• DENON übernimmt keine Verantwortung für Kommunikationsfehler oder Probleme aufgrund der kundenseitigen Netzwerkumgebung oder der angeschlossenen Geräte.
• Dieses Gerät ist nicht mit PPPoE kompatibel. Wenn Sie einen Internetanschluss mit PPPoE verwenden, bestehtigen Sie einen PPPoE-kompatiblen Router.
• Der ETHERNET-Steckerarf nicht direkt mit dem LAN-Port bzw. Ethernetanschluss Ihres Computers verbunden werden.

Anschließlich eines externen Steuerungsgerätes

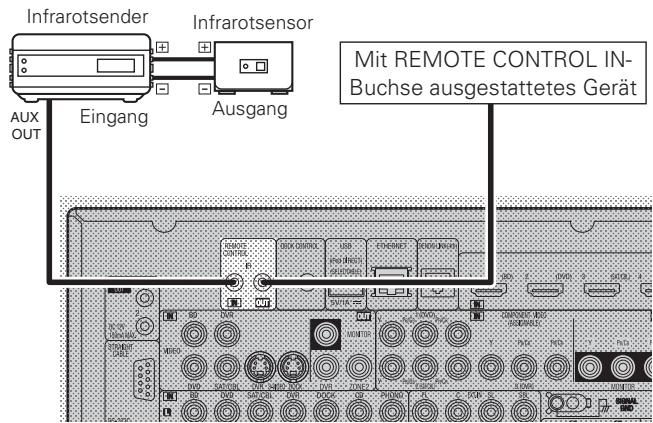

REMOTE CONTROL-Buchsen

Wenn sich das Gerät an einem Platz befindet, der nicht mehr in Reichweite der Fernbedienung liegt, konnen das Gerät und die damit verbundenen Geräte dennoch mithilfe eines handelsüblichen IR-Empfangsmodulus fernbedient werden.

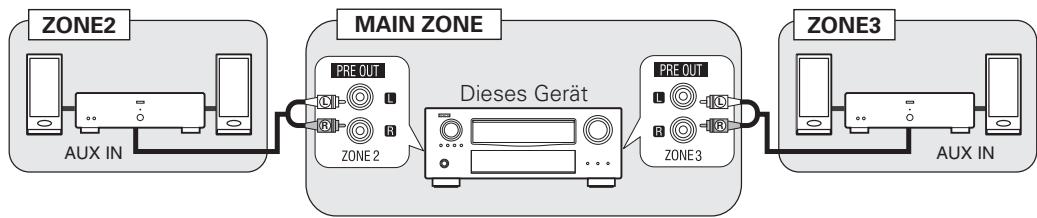

Auf diese Weise lässt sich auch ZONE2, ZONE3 (anderes Zimmer) fernbedieren.

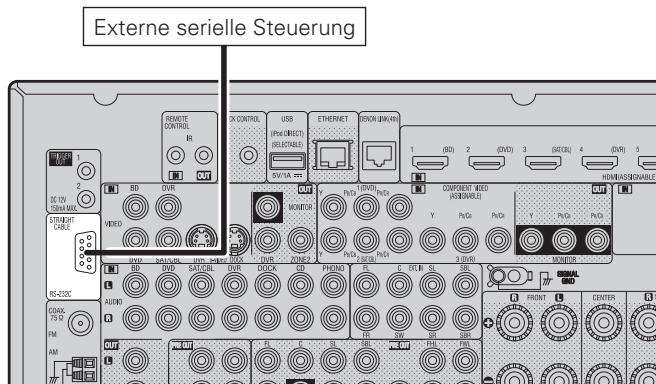

RS-232C-Anschluss

Wenn Sie ein externes Steuergerät anschließen, können Sie diese Gerät mit dem externen Steuergerät bedieten.

Führer Sie zuvor den unten beschriebenen Vorgang aus.

① Schalten Sied das Gerat ein.
② Schalten Sie das Gerat uber die Fernsteuerung aus.
③ Überprüfen Sie, dass sich das Gerät im Bereitschaftsmodus befindet.

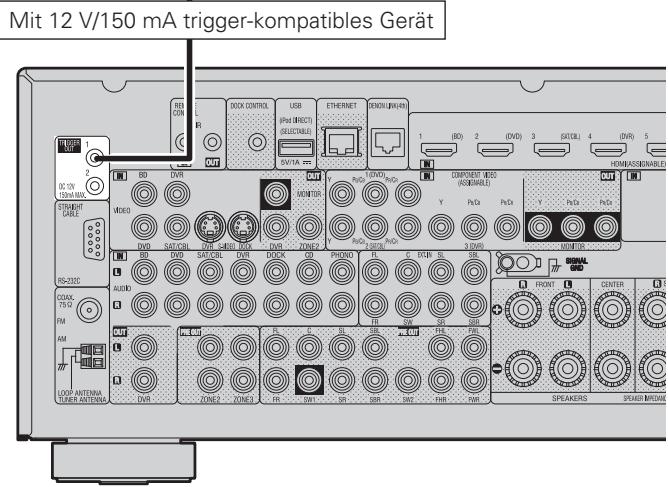

TRIGGER OUT-Buchsen

Wenn ein Gerät mit TRIGGER IN-Buchse angeschlossen ist,lässt sich die Einschalt-/Standbyfunktion des jeweiligen Geräts über dieseu Gerät durch die Gerätekopplung betätigten.

Über die TRIGGER OUT-Buchse kann ein elektrisches Signal mit maximal 12 V/150 mA zur Verfügung gestellt werden.

Erforderliche Einstellungen

Zum Ansteuern eines Geräts, das an die TRIGGER OUT1 oder 2 -Buchse angeschlossen ist.
"Trigger-Ausg. 1" oder "Trigger-Ausg. 2" (Seite 101)

HINWEIS

• Benutzen Sie für den Anschluss an den TRIGGER OUT-Buchsen das Monokabel mit Mini-Stecker. Verwenden Sie nicht das Ministecker-Stereokabel.
• Bei einem Kurzschluss oder wenn die erforderlichen Trigger-Eingangswerte des angeschlossenen Geräts größter als 12 V/150 mA sind, kann die TRIGGER OUT-Buchse nicht genutzt werden. Schalten Sie das Gerät in thisem Fall ab, und trennen Sie es vom Anschluss.

Wiedergabe (Grundfunktionen)

Die Eingangsquelle auswahlen (Seite 28)
Einstellung der Hauptlautstärke (1982) 28
Vorübergehendes Ausschalten des Tons (Seite 29)

Wiedergabe Blu-ray Disc/DVD-Player (Seite 29)
Wiedergabe CD-Player (Seite 30)
iPod® abspielen (Seite 30)

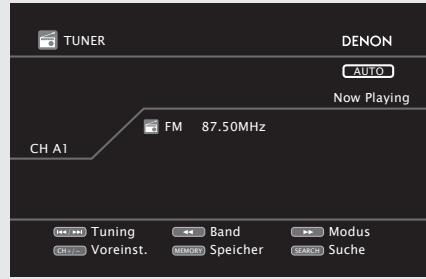

□ Senderabstimmung von Radiostationen (Seite 33)
Wiederergeben von Netzwerkaudio (Seite 36)
Wiedergabe von USB-Speichergeräten (Seite 44)

Auswahl eines Audiomodus (SURROUND-MODUS)

(Seite 46)

Wiedergabe(Fortgeschrittene Bedienung)(Seite61)

Wichtige Information

Bevor Sie die Wiedergabe starten, müssen Sie die verschiedene Komponenten verbinden und die Einstellungen auf dem Receiver vornehmen.

HINWEIS

Halten Sie sich auch an die Betriebsanleitung der angeschlossenen Geräte, wenn Sie sie benutzen.

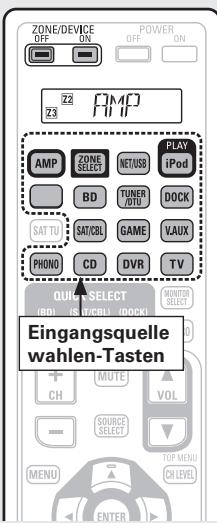

Die Eingangsquelle auswahlen

Drücken Sie die Auswahltaste zur Wiedergabe der gewündsten Eingangsquelle (NET/USB, iPod, DVD, BD, TUNER/DTU, DOCK, SAT/CBL, GAME, V.AUX, PHONO, CD, DVR, TV).

Die gewünschte Eingangsquelle kann direkt ausgewählt werden.

Anzeige des Namens der ausgewählten Eingangsquelle an der Fernbedienung.

• Mit iPod PLAY wechselt die Eingabeguille desses Gerätes auf “DOCK” oder “NET/USB” und es folgt die automatische Wiedergabe des iPod (Seite 33 “iPod-Wiedergabefunktion”).

Die Eingangsquelle konnen Sie auch folgendermaßen auswahlen.

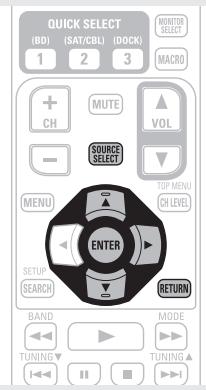

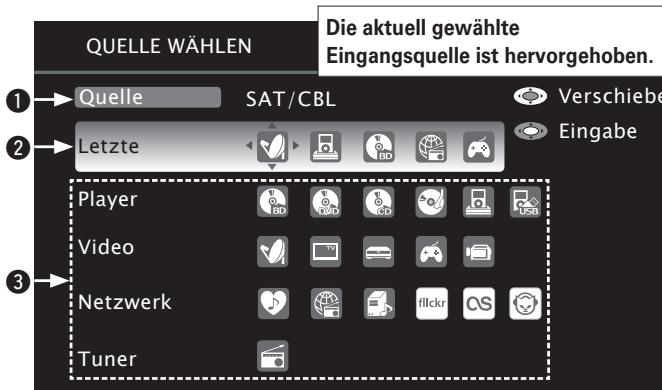

Das "QUELLE WAHLEN"-menu verwenden

Schalten Sie die Hauptfernbedienung in den Modus [M] (MAIN ZONE), wenn Sie diese Bedienung durchführten (Seite 104 "Das Hauptfernbedienungsgerät bedienen"). Wenn für die Hauptfernbedienung der Modus "ZONE2" oder "ZONE3" ausgewähl ist, wird das Menu "QUEILLE WÄHLEN" beim Drücken von SOURCE SELECT nicht angezeigt.

① Drucken Sie SOURCE SELECT

Zeigen Sie das "QUEILLE WÄHLEN"-Menu an.

Eingangsquelle

Der Name der hervorgehobenen Eingangsquelle wird eingeblendet.

Kürzlich verwendete Quellen

Die kürzlich verwendeten Eingangsquellen (bis zu fünf) werden eingeblendet.

Symbole für die Eingangsquellen in verschiedene Kategorien werden eingebrendet.

② Über wahlen Sie die Eingangsquelle. Drücken Sie anschließend ENTER.

Die Eingansquelle ist nun eingestellt, und das Quellen-Auswahl-MENU wird ausgeblendet.

• Bei Verwendung mit einem iPod, der direkt an den USB-Port these Geräts angeschlossen ist, wahren Sie "USB/iPod" als Eingangsquelle.
• Eingangsquellen, die nicht verwendet werden, konnen vorzeitig eingestellt werden. Nehmen Sie diese Einstellung unter "Quelle löschen" (1687-1905) vor.
• Um das Quellen-Auswahl-MENU auszublenden, ohne eine Eingangssquelle zu wahren, drücken Sie noch einmal SOURCE SELECT.
• Wenn SOURCE SELECT gedrückt wird, startet automatisch der AMP-Bedienungsmodus (12) Seite 104).

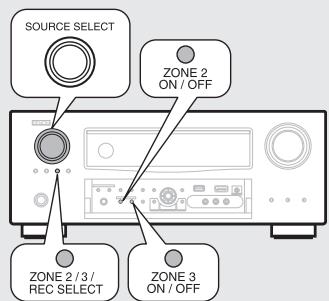

Den Knopf am Gerät verwenden

Drehen Sie SOURCE SELECT.

• Wenn "Rec Select" oder "Tuning Preset" für die Eingabequelle ausgewählten wurden, drücken Sie auf SOURCE, bevor Sie am SOURCE SELECT Regler drehen.
• Durch Drehen von SOURCE SELECTändert sich die Eingangsquelle wie unter dargestellt.

Einstellung der Hauptlautstärke

Stellen Sie die Lautstärke mit VOL ein.

Wenn"Lautstärke-Anzeige"(Seite100) auf"Relativ"eingestellt ist [Einstellbereich]

---

Wenn "Lautstärke-Anzeige" (Seite 100) auf "Absolut" eingestellt ist

【Einstellbereich】 0.0-99.0

• Der Einstellbereich ist dem Eingangssignal und den Pegeleinstellungen des Kanals entsprechend unterschied.

Sie konnen auch über das Hauptgerät steuern. Nehmen Sie die Einstellungen in thisem Fall wie folgt vor.

Drehen Sie MASTER VOLUME, um die Lautstärke zu regeln.

Vorübergehendes Ausschalten des Tons

Drucken Sie MUTE.

Die Netzanzeige blinkt grün.
Die "MUTE"-Anzeige auf dem Display leuchtet.
- entscheidint auf dem TV-Bildschirm.

• Der Ton wird auf den Pegel, der im Menu unter "Muting-Pegel" (Seite 100) eingestellt wurde, gedämpft.
• Drücken Sie MUTE erneut, um den Ton wieder anzustellen. Die Stummschaltung kann auch durch Änderung der Hauptlautstärke aufgehoben werden.

Wiedergabe Blu-ray Disc/DVD-Player

Nachfolgend wird das Verfahren zur Wiedergabe über Blu-ray Disc/DVD-Player beschreiben.

1 WiedergabeVBoreiten.

① Schalten Sie den Fernseher, den Subwoofer und den Player ein.
② Stellen Sie die TV-Eingabe auf these Gerät.
③ Legen Sie die Disk in den Player.

2 Drücken Sie zum Einsatz Geräts auf POWER ON.

3 Drücken Sie BD oder DVD, um den entsprechenden Player für die Wiedergabe zu wahlen.

Der Name der ausgewählten Eingangsquelle wird auf der Fernbedienung angezeigt.

4 Spieler Sie die Komponente, die mit dieser Gerät verbunden ist, ab.

Nehmen Sie vorher die notwendigen Einstellungen auf dem Player vor (Spracheinstellung, Untertiteleinstellung usw.)

Einen Blu-Ray Disc Player abspielen, der mit DENON LINK 4th kompatibel ist

• DENONLINK 4th verwendet das über den DENONLINKkangeschlossene Taktsignal des AV-Verständerkers, um die HDMI-Signalübertragung mit niedrigem Jitter beim Abspielen von BD zu erzielen.
• Damit Sie DENON LINK 4th-Signale wiedergeben können, müssen Sie HDMI- und DENON LINK-Verbindungen zu einem kompatiblen Blu-ray Disc-Player herstellen.

1 WiedergabeVBorbereiten.

① Schalten Sie den Fernseher, den Subwoofer und den Player ein.
② Stellen Sie die TV-Eingabe auf these Gerät.
③ Legen Sie die Disk in den Player.

2 Drücken Sie zum Einschalten des Geräts auf POWER ON.

3 Nehmen Sie die Einstellungen am Menu "Eingangsszuoordnung" vor (Seite 77).

① Ordnen Sie die HDMI-Anschlüsse der Eingangsquelle (Beispiel: BD) zu.
② Stellen Sie "DIGITAL" auf "D.LINK" ein.

4 Stellen Sie "HDMI Steuerung" (Seite 95) auf "EIN" ein.

"Steuerung"

5 Drücken Sie die Auswahltaste für die (Beispiel: BD), um auf die in Schritt-Eingangsquelle umzuschalten.

Die Anzeige HDMI leuchtet auf dem Display.

6 Stellen Sie im Menu "Eingangsm Eingangsmodus auf"Automatisch

odus" den Audioe ein (Seite 80).

• Die Standardeinstellung von "Eingangsmodus" ist "Automatisch".

7 Spieler Sie die Komponente, die verbunden ist, ab.

mit thisem Gerät

Nehmen Sie vorher die notwendigen Einstellungen auf dem Player vor (Spracheinstellung, Untertiteleinstellung usw.)

HINWEIS

• Stelen Sie den "DENON LINK" des Blu-ray disc-Players auf "4th" ein. Wenden Sie sich für Betriebsanweisungenitte an das Benutzerhandbuch des Blu-Ray Disc Players.
• Die Übertragungsfunktion mit niedrigem Jitter Funktioniert nicht, außer bei der Blu-ray-Disk-Wiedergabe. In dieser Fall erfolgt der Ausgang des Video-Signals am HDMI OUT-Anschluss und des Audiosignals über den DENON LINK-Anschluss.
• Wenn bei der Wiedergabe einer Blu-ray Disc als Eingangsmodus "Automatisch" eingestellt ist, erfolgt die Wiedergabe über die DENON LINK 4th Verbindung. Wenn bei der Wiedergabe eines anderen Mediums als einer Blu-ray Disc der Eingangsmodus "Automatisch" eingestellt ist, erfolgt die Wiedergabe automatisch über die DENON LINK 3rd Verbindung.
• Wenn der Eingangsmodus auf "HDMI" eingestellt wird, dann wird die normale HDMI-Wiedergabe ausgeführrt.
• Wenn der Eingangsmodus auf "Digital" eingestellt wird, wird die Wiedergabe im DENON LINK 3rd-Modus festgelegt und die BDs können nicht abgeschweit werden.

Wiedergabe von Super Audio CD

1 WiedergabeVBorbereiten.

① Schalten Sie den Fernseher, den Subwoofer und den Player ein.
② Legen Sie die Disk in den Player.

2 Drücken Sie zum Einschalten des Geräts auf POWER ON.

3 Nehmen Sie die Einstellungen am Menu "Eingangsszuoordnung" vor (Seite 77).

Ordnen Sie die HDMI-Anschlüsse den Eingangssquellen (Beispiel: DVD) zu. Oder stellen Sie "DIGITAL" auf "D.LINK" ein.

4 Drücken Sie die Auswahltaste für die Eingangsquelle (Beispiel: DVD), um auf die in Schritt 3 - ① ausgewählte Eingangsquelle umzuschalten.

Die Anzeige D.LINK oder HDMI leuchtet auf dem Display.

5 Stellen Sie im Menu "Eingangsmodus" den Audio-Eingangsmodus auf "Automatisch" ein (Seite 80).

• Die Standardeinstellung von "Eingangsmodus" ist "Automatisch".

6 Spieler Sie die Komponente, die mit thisem Gerät verbunden ist, ab.

Die Anzeige DSD leuchtet auf dem Display.

• Wenn Sie DSD-Signale im DIRECT- oder PURE DIRECT-Modus abspielen, werden die DSD-Signals direkt in Analogsgnale konvertiert. Wenn Sie einen Audio-Track mit anderen Surround-Modi oder mit dem Downmix-Prozess abspielen, konvertieren Sie zuerst DSD-Signale in das PCM-Format und erst dann in Analogsgnale.
• "DSD DIRECT" wird bei der Wiedergabe von DSD-Signalen im DIRECT-Modus auf dem Display angezeigt.

Wiedergabe CD-Player

Nachfolgend wird das Verfahren zur Wiedergabe über CD-Player beschrieben.

1 WiedergabeVBorbereiten.

(1) Schalten Sie den Fernseher, den Subwoofer und den Player ein.
② Legen Sie die Disk in den Player.

2 Drücken Sie zum Einschalten des Geräts auf POWER ON.

3 Drucken Sie CD, um den CD Player als Eingangsgquelle auszuwahlen.

"CD" erscheint auf der Fernbedienung.

4 Spieler Sie die Komponente, die mit thisem Gerät verbunden ist, ab.

iPod® abspielern

Für die iPod-Wiedergabe haben Sie zwei Möglichkeiten.

① Benutzen Sie fur die Wiedergabe den DENON-Steuerungsdock fur den iPod.

Sie können sowohl Videos, Fotos als auch Audio wiedergeben.

② Zur Wiedergabe verbinden Sie den iPod direkt mit dem USB-Anschluss (Seite 32).

Es können nur Audioinhalte wiedergegeben werden.

① Benutzen Sie für die Wiedergabe den DENON-Steuerungsdock für den iPod

Für theseis Gerat geeigneter DENON-Steuerungsdock fur den iPod

ASD-1R/ASD-11R

Sie konnen sich Musik von einem iPod® anhören

1 WiedergabeVBorbereiten.

① Das DENON-Steuergutsdock für den iPod an das Gerät anschließen (Seite21 "Steuerungsdeckfür den iPod anschließen").
② Stellen Sie den iPod® in das DENON-Steuergundspock für den iPod.

2 Drücken Sie zum Einsatz des Geräts auf POWER ON.

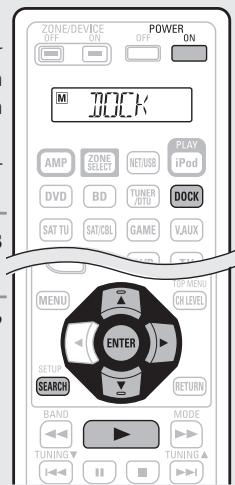

3 Drücken Sie DOCK, um "DOCK" als Eingangsquelle auszuwahlen.

• Wird in Schritt 4 "Browse-Modus" ausgewählt, wird je nach angeschlossenem Steuerungsdock für den iPod folgender Bildschirm auf dem Fernseher angezeigt.

(Verwendung eines ASD-1R)

(Verwendung eines ASD-11R)

• Im "Browse-Modus" wird die iPod-Anzeige wie rechts dargestellt.

HINWEIS

Wenn der Anschlussbildschirm nicht angezeigt wird, ist der iPod womglich nicht richtig angeschlossen. Schließen Sieihn erneut an.

4 Halten Sie SEARCH mindestens 2 Sekunden lang gedrückt, um den Display-Modus auszuwahlen.

• Es gibt zwei Möglichkeiten, um die gespeicherten Inhalte eines iPod anzuzeigen.

Browse-Modus Anzeige von iPod Informationen auf dem TV-Bildschirm.

• Englische Buchstaben, Zahlen und bestimmte Symbole werden angezeigt. NichtCompatible Zeichen werden als ". ." (Punkt) ersetzt.
  Fernbedienmodus Anzeige von iPod Informationen im iPod-Display.
• Auf dem Display把这些 Gerätes wird "Remote iPod" angezeigt.

Anzeigemodus		Browse-Modus	Fernbedienmodus
Abspielbare Dateien	Musikdatei	✓	✓
	Fotodatei		✓*2
	Videodatei	✓*1	✓*2
Aktive Tasten	Fernbedienung (dieses Gerät)	✓	✓
	iPod®		✓

1 Bei Verwendung von ASD-11R DENON-Steuergutsdocks für den iPod.
2 Je nach Kombination aus ASD-1R oder ASD-11R DENON-Steuergutsdok für den iPod und iPod erfolgt keine Videoausgabe.

5 Wahlen Sie über den gewünschten Punkt aus und drücken Sie dann auf ENTER oder , um die gewünschte Datei zu starten.

6 Drücken Sie ENTER, oder. Die Wiedergabe beginnt.

Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktiv ist, kann im Menu "iPod" (Seite 100) eingestellt werden. Drücken Sie , um zum Ausgangsbild zurückzukehren.
- Um die Wiedergabe komprimierter Audioformate mit angehobenen Bässen oder Höhen zu erfolgenden, empfehlen wir die Wiedergabe im RESTORER-Modus (16) Seite 88). Die Standardeinstellung ist "Modus3".
- Drücken Sie im Browse-Modus während der Wiedergabe auf STATUS um die Name des Titels, Künstlers und des Albums zu prufen.

HINWEIS

• Drucken Sie auf POWER OFF, um das Gerät auf Standby umzuschalten. Trennen Sie den iPod erst danach vom Geräteanschluss. Schalten Sie die Eingansquelle zudem auf "DOCK", bevor Sie den iPod trennen.
• Abhängig von der Art des iPods und der Software-Version funktionieren manche Funktionen eventuell nicht.
• Beachten Sie, dass DENON keinerlei Verantwortung für Probleme übernimmt, die mit den Daten auf dem iPod auftreten, wenn diese Gerät in Verbindung mit dem iPod verwendet wird.

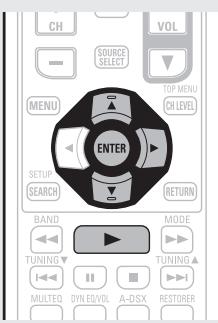

□ Videos eines iPod® im Browse-Modus ansehen

Wenn ein iPod an einen Steuerungsdock ASD-11R von DENON angeschlossen wird, der über eine Videofunktion verfügbar, konnen Videodateien im Browse-Modus abgespielt werden.

1 Wahlen Sie mit die Option "Videos", und drucken Sie ENTER oder.
2 Verwenden Sie , um den Suchbegriff oder den Ordner auszuwahlen, und drucken Sie anschließend ENTER oder
3 Verwenden Sie um die Videodatei auszuwahlen, und drücken Sie anschließEND ENTER, oder. Die Wiedergabe beginnt.

Fotos und Videos eines iPod® im Fernbedienmodus ansehen

Dieses Gerät kann auf einem TV-Bildschirm Fotos und Daten anzeigen, die auf einem iPod gespeichert sind. Diese Inhalte halten sich als Diashow oder mittels Videofunktionallität wiedergeben.

1 Halten Sie SEARCH gedrückt, um den Remote-Modus zu aktivieren.

Auf dem Display des Gerätes wird "Remote iPod" oder "Dock Remote" angezeigt.

2 Wahlen Sie mit "Fotos" oder "Videos" auf dem Display des iPods aus.
- Abhängig vom jeweiligen iPod Modell muss der iPod unter Umständen direkt bedient werden.
3 Drücken Sie ENTER, bis das gewünschte Bild angezeigt wird.

Die Einstellung "TV Ausgang" bei den "Diashow-Einstellungen" oder den "Video-Einstellungen" des iPods muss auf "Ein" gestellt werden, damit die Bilddaten oder Videos des iPods auf einem Monitor angezeigt werden können. Weitere Informationen fi nden Sie in der Bedienungsanleitung des iPods.

HINWEIS

Je nach Kombination aus ASD-1R oder ASD-11R und iPod erfolgt keine Videoausgabe.

iPod-Betrieb

AMPG	STDS	NEUR	SPD
DVD	BDI	TIPID	DOCK
MAT10	SLEV	GAM	SAH
PHND	CD	SVR	TV

Funktionstasten	Funktion
MENU	Amp-Menu
△▽◁▷	Cursorsteuerung / Automatischer Suchlauf (Cue, △∇) / Manueller Suchlauf (Gedrück gehalten), △∇)
ENTER (Drücken und Freigabe)	Eingabe / Pause
ENTER (Gedrück gehalten)	Stopp
SEARCH (Drücken und Freigabe)	Seiten-Suchmodus *
SEARCH (Gedrück gehalten)	Durchsuchen / Remote-Modus umschalten
RETURN	Zurück
←▶► (Gedrück gehalten)	Manueller Suchlauf (vorspulen/zurücksprülen)
►	Wiedergabe / Pause
I←▶►I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
RESTORER	RESTORER
TV POWER	TV einschalten/Standby (Standard : SONY)
TV INPUT	TV-Eingang schalten (Standard : SONY)

• WiederholteWiedergabe(1)Seite80"Wiederholen")
  Zufallswiedergabe (Seite80 "Zufallswiedergabe")
• Drücken Sie bei der Anzeige des Menübildschirms auf SEARCH, dann auf < (vorherige Seite) oder auf > (nachste Seite).

Zum Abbrechen drucken Sie oder SEARCH.

② Zur Wiedergabe verbinden Sie den iPod direkt mit dem USB-Anschluss

Sie können das USB-Kabel des iPod® benutzen, um den iPod an den USB-Anschluss des Geräts anzuschreiben und die Musik vom iPod zu horen.
- Dieses Gerät unterstützt die Audiowiedergabe für den iPod (5. Generation oder Folgemodelle), iPod nano, iPod classic, iPod touch und iPhone (es ist nicht mit iPod shuffle kompatibel).

1 Den iPod® mit dem USB-Anschluss verbinden (Seite 22 “iPod oder USB-Speichergerät an den USB-Anschluss anschließen”).
2 Drücken Sie zum Einsatz des Geräts auf POWER ON.
3 Drücken Sie NET/USB, um "NET/USB" als Eingangsquelle auszuwahlen.

4 Wahlen Sie mit die Option "iPod", und drucken Sie ENTER oder .

HINWEIS

Wenn "iPod" nicht angezeigt wird, ist der iPod eventuell nicht richtig angeschlossen. Schließen Sieihn erneut an.

5 Halten Sie SEARCH mindestens 2 Sekunden lang gedrückt, um den Display-Modus auszuwahlen.

• Es gibt zwei Möglichkeiten, um die gespeicherten Inhalte eines iPod anzuzeigen.

Browse-Modus Anzeige von iPod Informationen auf dem TV-Bildschirm.

• Englische Buchstaben, Zahlen und bestimmte Symbole werden angezeigt. NichtCompatible Zeichen werden als ". ." (Punkt) angezeigt.
  Fernbedienmodus Anzeige von iPod Informationen im iPod-Display.
• Auf dem Display these Gerätes wird "Remote iPod" angezeigt.
• Diese Funktion wird von iPods der 5. Generation bzw. von iPods nano der ersten Generation nicht Unterstützung.

Anzeigemodus		Browse-Modus	Fernbedienmodus
Abspielbare Dateien	Musikdatei	✓	✓
	Videodatei		*
Aktive Tasten	Fernbedienung (dieses Gerät)	✓	✓
	iPod®		✓

• Es wird nur der Ton gespielt.
  6 Wahlen Sie über den gewünschten Punkt aus und drücken Sie dann auf ENTER oder , um die gewünschte Datei zu starten.
  7 Drucken Sie ENTER, oder .

Die Wiedergabe beginnt.

• Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktiv ist, kann im Menu "iPod" (16) Seite 100) eingestellt werden. Drücken Sie , um zum Ausgangsbild zurückzukehren.
• Um die Wiedergabe komprimierter Audioformate mit angehobenen Büssen oder Höhen zu erhögen, empfehlen wir die Wiedergabe im RESTORER-Modus (16) Seite 88). Die Standardeinstellung ist "Modus3".
• Wenn Sie im Browse-Modus während der Wiedergabe auf STATUS drucken, werden die Name des Titels, Künstlers und des Albums angezeigt.

HINWEIS

• Abhängig von der Art des iPods und der Software-Version Funktionieren manche Funktionen eventuell nicht.
• Beachten Sie, dass DENON keinerlei Verantwortung für jederwede Probleme, die mit den Daten auf dem iPod auftreten, wenn diese Gerät in Verbindung mit dem iPod verwendet wird, übernimmt.

iPod-Betrieb

QNESS DEPENDENCE		POWER OFF	SUN
M	NCTT
AMP	RESIST	MEURIS	PPG
DVD	BD	TIME	DOCK
[MT]	[MT]	GAMBI	LAR
[FOM]	CD	DVR	TV
CHECK SELECT
1	2	3	MOTOR
+	MUTE
CH			VOL
(MEND)
SET
BANDO			MIDI
TUMDRY
MUTED			REDIM
1	2	3	4
5	6	7	8
MUST

Funktionstasten	Funktion
MENU	Amp-MENU
△▽◁▷	Cursorsteuerung / Automatischer Suchlauf (Cue, △∇) / Manueller Suchlauf (Gedrück gehalten), △∇)
ENTER (Drücken und Freigabe)	Eingabe / Pause
ENTER (Gedrück halten)	Stopp
SEARCH (Drücken und Freigabe)	Seitensuche *1 / Zeichensuche *2
SEARCH (Gedrück halten)	Durchsuchen / Remote-Modus umschalten
RETURN	Zurück
←▶► (Gedrück halten)	Manueller Suchlauf (vorspulen/zurückspulen)
▶	Wiedergabe / Pause
I←▶►I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
RESTORER	RESTORER
TV POWER	TV einschalten/Standby (Standard : SONY)
TV INPUT	TV-Eingang schalten (Standard : SONY)

• WiederholteWiedergabe(Seite80"Wiederholen")
  Zufallswiedergabe (Seite80 "Zufallswiedergabe")

1 Drücken Sie bei der Anzeige des Menübildschirms auf SEARCH, dann auf < (vorherige Seite) oder auf > (nachste Seite). Zum Abbrechen drücken Sie △▽ oder zweimal SEARCH.
2 Wenn das Menübild angezeigt wird, drücken Sie zweimal auf SEARCH und dann auf <>, um den ersten Buchstaben auszuwahlen, nach dem Sieuchen möchten.

"Unsorted List" (unsortinge listened) wird angezeigt, wenn eine Suche in der listened nicht möglich ist. Zum Abbrechen drucken Sie oder SEARCH.

Wenn die Beste nicht in alphabetischer Reihenfolge ist, können Sie möglicherweise keine Zeichensuche starten.

iPod-Wiedergabefunktion

Wenn iPod PLAY gedrückt wird, während ein Steuerungsdeck für iPod oder ein iPod (USB) angeschlossen ist, startet der iPod die Wiedergabe.

Drucken Sie iPod PLAY.

• Dieses Gerät schaltet sich ein.
  Die Eingangsquelle an thisem Gerät auf "DOCK" oder "NET/USB" umschalten.
  Die iPod-Wiedergabe beginnt.

These Funktion ist auch durch Drucken von iPod PLAY auf dem Gerät möglich.

HINWEIS

Sind sowohl ein Steuerungsdock für iPod ("DOCK") als auch ein iPod ("NET/USB") angeschlossen, wird vorrangig die Wiedergabe mit Steuerungsdock für iPod ("DOCK") gestartet.

Senderabstimmung von Radiostationen

Wiedergabe von UKW-/MW-Sendungen

1 Drücken Sie TUNER/DTU, um "TUNER" als Eingangsquelle auszuwahlen.

2 Drücken Sie BAND und wahlen Sie "FM" oder "AM" aus.

FM For den UKW-Rundfunkempfang.

AM Für den MW-Rundfunkempfang.

3 Stellen Sie den gewünschten Sender ein.

① Automatische Einstellung (Automatischer Suchlauf)
Drücken Sie auf MODE, um “AUTO” zu wahlen. Drücken Sie anschließend auf TUNING ▲ oder TUNING▼, um den gewünschten Radiosender auszuwahlen.
② Manuelle Einstellung (Manueller Suchlauf)
Drücken Sie auf MODE, um die Anzeige “AUTO” im Display abzuschalten. Mit den Tasten TUNING ▲ oder TUNING▼ können Sie anschließend den gewürschten Radiosender von Hand einstellen.

• Wenn der gewünschte Sender nicht über den automatischen Suchlauf eingestellt werden kann, stellen Sieihn von Hand ein.
• Wenn Sie Sender von Hand einstehen, halten Sie TUNING ▲ oder TUNING▼ gedrückt, um die Freqenzfortlaufend zuändern.
  Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktiv ist, kann im Menu "TUNER" (Seite 101) eingestellt werden. Drücken Sie , um zum Ausgangsbild zurückzukehren.

Voreinstellung von Radiosendern (Manuelle Speicherung)

Sie konnen ihre Lieblingssender speichern, so dass sie einfach eingestellt werden konnen. Es konnen bis zu 56 Sender eingestellt wurde.
- Sender konnen "Autom. Sendersp." automatisch voreingestellt werden (Seite77). Wenn nach dem manuellen Suchlauf ("Manuelle Speicherung") ein automatischer Suchlauf ("Autom. Sendersp.") durchgeführt wird, Goes the "Manuelle Speicherung" verloren.

1 Stellen Sie den Radiosender ein, den Sie speichern möchten.
2 Drucken Sie MEMORY.
3 Drücken Sie auf SHIFT, um eine Speicherbank (A bis G) zur Voreinstellung des Senders (1 bis 8 pro Speicherbank) auszuwahlen, und drücken Sie anschließend auf CH+, CH- oder auf 1-8, um die Voreinstellungsnummer einzugeben.
4 Drücken Sie MEMORY erneut, um die Einstellung zu speichern.
- Wiederholen Sie die Schritte 1 bis 4, um andere Sender zu speichern.

Standardeinstellungen

Speicherbank (A - G) und Speicherplatz (1 - 8)	Standardeinstellungen
A1 - A8	87,5 / 89,1 / 98,1 / 108,0 / 90,1 / 90,1 / 90,1 / 90,1 MHz
B1 - B8	522 / 603 / 999 / 1404 / 1611 kHz, 90,1 / 90,1 / 90,1 MHz
C1 - C8	90,1 MHz
D1 - D8	90,1 MHz
E1 - E8	90,1 MHz
F1 - F8	90,1 MHz
G1 - G8	90,1 MHz

Geben Sie für die Sender-Voreinstellung eine Bezeichnung ein (Sendername) (16) Seite 77)

Wiedergabe von gespeicherten Sendern

1 Drücken Sie SHIFT, um den Speicherblock auszuwahlen (A bis G).
2 Drucken Sie zur Auswahl des gewünschten gespeicherten Senders auf CH+, CH- oder auf 1-8.

Sie können auch über das Hauptgerät steuern. Nehmen Sie die Einstellungen in thisem Fall wie folgt vor.
Drücken Sie TUNING PRESET.
Drehen Sie dann SOURCE SELECT, um den gespeicherten Radiosender auszuwahlen.

□ Direkte Frenzeingabe

Die gewünschte Frequenz können Sie auch direkt einstellen.

1 Drücken Sie SEARCH.
2 Geben Sie mit den Tasten 0 - 9 eine Frenzenz ein.
- Mit der kann die letzte Zahleneingabe wieder zurückgenommen werden.
3 Drücken Sie zum Abschluss der Einstellung auf ENTER.

Die eingestellte Frequenz wird aufgerufen.

RDS (Radio-Data-System)

RDS (nur bei UKW) ist ein Sendedienst, mit dem ein Sender zusätzliche Informationen zusammen mit dem normalen Radiosendesignal übertragen kann.

HINWEIS

Die im Folgenden beschriebene Bedienung unter Verwendung von SEARCH Funktioniert nicht in Gebieten, in denen keine RDS-Sendungen empfangen werden.

RDS-suche

Mit dieser Funktion konnen Sie automatisch UKW-Sender einstellen, die RDS anbieten.

1 Drücken Sie TUNER/DTU, um "TUNER" als Eingangsquelle auszuwahlen.

2 Drücken Sie SEARCH und wahlen Sie "RDS" aus.

2 Drucken Sie CH+ oder CH-

DieSuchefurRDS-Senderwirtdautomatischaupgenommen.

• Wenn bei dem oben aufgeführten Vorgang keine RDS-Sender befinden werden, werden alle Frequenzbänder durchsucht.
• Wenn ein Sender gefunden wird, wird dessen Name auf dem Display angezeigt.
• Wenn alle Frenzen durchsucht wurden und kein RDS-Sender befinden wurde, wird "NO RDS" angezeigt.

Wenn Sie innerhalb von 5 Sekunden nach dem Einblenden des Sendernamens im Display auf CH+ oder CH- drücken, können Sie einen anderen Sender suchen.

PTY (Programmtyp)

PTY bezeichnet die Art des RDS-Programms.

Die Programmarten werden folgendermaßen angezeigt:

NEWS	Nachrichten	WEATHER	Wetter
AFFAIRS	Aktuelles	FINANCE	Finanzen
INFO	Informationen	CHILDREN	Kinderprogramm
SPORT	Sport	SOCIAL	Soziales
EDUCATE	Ausbildung	RELIGION	Religion
DRAMA	Drama	PHONE IN	Höranrufe
CULTURE	Kultur	TRAVEL	Reisen
SCIENCE	Wissenschaft	LEISURE	Freizeit
VARIED	Verschiedenes	JAZZ	Jazz-Musik
POP M	Pop-Musik	COUNTRY	Country-Musik
ROCK M	Rock-Musik	NATION M	Volksmusik
EASY M	Easy Listening	OLDIES	Oldies
LIGHT M	Leichte Klassik	FOLK M	Folk-Musik
CLASSICS	Ernsthe Klassik	DOCUMENT	Dokumentationen
OTHER M	Andere Musik

PTY-suche

Mit dieser Funktion konnen Sie RDS-Sender mit einem bestimmten Programm (PTY) finden.

1 Drücken Sie TUNER/DTU, um "TUNER" als Eingangsquelle auszuwahlen.

2 Drucken Sie SEARCH und wahlen Sie "PTY" aus.

3 Rufen Sie mit den gewürscheinten Programmtyp auf, der jeweils auf dem Display angezeigt wird.

4 Drucken Sie CH + oder CH - Die PTY-Suche beginnnt automatisch

• Wenn kein Sender mit dem entsprechenden Programmtyp gefunden wird, werden alle Freqenzänder durchsucht.
• Nach dem Anhalten der Suehe wird der Name des Senders auf dem Display angezeigt.
• Wenn alle Frenzen durchsucht wurden und kein Sender mit dem gewünschten Programmtyp gefunden wurde, wird "NO PROGRAMME" angezeigt.

Wenn Sie innerhalb von 5 Sekunden nach dem Einblenden des Sendernamens im Display auf CH + oder CH - drücken, können Sie einen anderen Sender suchen.

TP (Verkehrsfunk)

TP kennzeichnet Programme mit Verkehrsinformationen.

So können Sie einfach die neuesten Verkehrsinformationen abrufen, bevor Sie das Haus verlassen.

TP-suche

Mit dieser Funktion konnen Sie RDS-Sender finden, die Verkehrsfunk übertragen (TP-Sender).

1 Drücken Sie TUNER/DTU, um "TUNER" als Eingangsquelle auszuwahlen.
2 Drücken Sie SEARCH und wahlen Sie "TP" aus.

3 Drucken Sie CH+ oder CH- Die TP-Suche beginnnt automatisch.

• Wenn bei dem oben aufgeführten Vorgang keine TP-Sender gefunden werden, werden alle Frequenzbänder durchsucht.
• Nach dem Anhalten der Suehe wird der Name des Senders auf dem Display angezeigt.
• Wenn alle Frenzen durchsucht wurden und kein weiterer TP-Sender gefunden wurde, wird "NO PROGRAMME" angezeigt.

Wenn Sie innerhalb von 5 Sekunden nach dem Einblenden des Sendernamens im Display auf CH + oder CH - drucken, können Sie einen anderen Sender suchen.

RT (Radiotext)

Mit RT können RDS-Sender Textnachrichten senden, die auf dem Display erscheinen.

Wenn Radiotext-Daten empfangen werden, wird "RT" auf dem Display angezeigt.

1 Drücken Sie TUNER/DTU, um "TUNER" als Eingangsquelle auszuwahlen.

2 Drücken Sie SEARCH und wahlen Sie "RT" aus.

• Beim Empfang von RDS-Sendern werden die vom Sender übertragenen Textdaten angezeigt.
• Drücken Sie , um das Display auszuschalten.
• Wenn keine Textdaten übertragen werden, wird "NO TEXT DATA" angezeigt.

□ Radio (UKW/MW)-Betrieb

Funktionstasten	Funktion
CH +/-	Auswahl voreingestellter Sender
MENU	Amp-Menü
Δ▽←◇	Cursorsteuerung
ENTER	Eingabe
SEARCH	Direkte Frenzeingabe / RDS-Suche
RETURN	Zurück
BAND	Umschalten zwischen UKW/MW
MODE	Suchmodus umschalten
TUNING ▲▼	Bildwechsel (hoch/runner)
0-9	Auswahl voreingestellter Sender (1-8) / Direkte Frenzeingabe (0-9)
SHIFT	Blockauswahl voreingestellter Sender
MEMORY	Registrierung im Speicher
TV POWER	TV einschalten/Standby (Standard : SONY)
TV INPUT	TV-Eingang schalten (Standard : SONY)

Wiedergeben von Netzwerkaudio

Auf folgende Weise konnen Sie Internet-Radiosender oder Musik horen oder Fotos im (JPEG)-Format wiedergeben, die auf einem Computer gespeichert sind.

Wichtige Information

Internetradio

• Internetradio bezeichnet Radiosendungen, die über das Internet übertragen werden. Es konnen Internetradio-Sender aus der ganzen Welt empfangen werden.
• Dieses Gerät verfügbar über folgende Internetradio-Funktionen:
• Stationen können nach Genre und Standort ausgewählten werden.
• Es können bis zu 56 Internetradio-Sender gespeichert werden.
• Es können Internet-Radio-Sender im Format MP3 oder WMA (Windows Media Audio) angehört werden.
• Sie können ihre Lieblingsradiosender auf einer exklusiven DENON-Internetradio-Website von einem Computer aus über einen Webbrowser registrierten.
• Diese Funktion wird benutzerabhängig verwaltet, es ist also notwendig, ihre MAC-Adresse oder ihre E-Mail-Adresse anzugegeben. Exkclusive Website: http://www.radiodenon.com
• Die Radiosenderdatenbank kann ohne Ankündigung eingestellt werden.
• Die Liste der Internetradio-Sender auf thisem Gerät wird mithilfe eines Radiosender-Datenbankdienstes (vTuner) erstellt. Diese Datenbank enthalt eine Beste, die für diese Gerät erstellt und bearbeitet wurde.

Media Player

Mit dieser Funktion konnen Sie Musikdateien und Wiedergabelisten (m3u, wpl), die auf einem Computer (Mediaserver) gespeichert sind, der über ein Netzwerk an theses Gerät angeschlossen ist, abspielen.

Mit der Netzwerkaudiowiedergabefunktion these Geräts ist die Anbindung an einen Server über eines der folgenden Verfahrenn möglich.

Wenn eine WMA- (Windows Media Audio), MP3- oder MPEG-4 AAC-Datei Album-Art-Daten enthalt, können diese während der Wiedergabe der Musikdateien angezeigt werden.

Bei Musikdateien im Format WMA (Windows Media Audio) werden Album-Art-Daten nur dann angezeigt, wenn der Windows Media Player Ver. 11 verwendet wird.

Diashow-Funktion

Bilddateien (JPEG), die in Ordnern auf einem Musikserver gespeichert sind, können als Diashow gezeigt werden.

Der Zeitraum, für den jedem Bild angezeigt wird, kann eingestellt werden.

Dieses Gerät zeigt die Bilddateien (JPEG) in der Ausrichtung an, mit der sie in dem Ordner gespeichert sind.

[Kompatible Formate]

	Internet-Radio	MediaServer *1
WMA (Windows Media Audio)	✓	✓
MP3 (MPEG-1 Audio Layer-3)	✓	✓
WAV		✓
MPEG-4 AAC		✓*2
FLAC (Free Lossless Audio Codec)		✓
JPEG		✓

Zur Wiedergabe von Musikdateien über ein Netzwerk ist ein Server oder Serversoftware notwendig, der/die die entsprechenden Formate verarbeiten kann.

*1 Mediaserver

• Dieses Gerät unterstützt den Standard MP3 ID3-Tag (Ver. 2).
• Illustrationen, die über die MP3 ID3-Tags in der Version 2.3 oder 2.4 eingebettet sind, können von dem Gerät angezeigt werden.
• Dieses Gerät unterstützt WMA META-Tags.
• Bitrate für die Quantisierung im WAV-Format: 16 Bit.
• Bitrate für die Quantisierung im FLAC-Format: 16 oder 24 Bit.

*2 Auf diesen Gerät konnen nur Dateien wiedergegeben werden, die nicht kopiergeschützt sind.

Datum, die von kostenpflichtigen Internetseiten heruntergeladen wurden, sind kopiergeschützt. Auch Dateien, die von einer CD usw. im Format WMA auf einen Computer aufgenommen wurden, können je nach Einstellungen auf dem Computer u. U. kopiergeschützt sein.

[Kompatible Formate]

	Abtastfrequenz	Bitrate	Erweiterung
WMA (Windows Media Audio)	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3 (MPEG-1 Audio Layer-3)	32/44,1/48 kHz	32 – 320 kbps	.mp3
WAV	32/44,1/48 kHz	-	.wav
MPEG-4 AAC	32/44,1/48 kHz	16 – 320 kbps	.aac/.m4a/.mp4
FLAC (Free Lossless Audio Codec)	32/44,1/48/88,2/96 kHz	-	.flac

Flickr

Flickr ist ein Online-Fotopublikationsdienst, der 2004 in Betrieb ging. Mit thisem Gerät konnen Sie Fotos anzeigen, die von Flickr-Nutzern öffentlich zur Verfugung gestellt wurden. Zur Nutzung von Flickr benötigten Sie kein Zugangskonto. Wenn Sie von Ohnen selbst aufgenommene Fotos anzeigen möchten, benötigen Sie ein Zugangskonto, über das Sie diese Fotos an den Flickr-Server übertragen konnen. Einzelheiten entnahmen Sieitte der Flickr- Homepage.

http://www.flickr.com/

Napster

Napster ist ein Monatsabo für einen Musikvertriebsdienst, der von Napster LLC zur zur Verfugung gestellt wird. Mit diesen Dienst können Benutzer Musikstücke, die sie auf thisem Gerät horen都会, herunterlagen und abspielten. Bevor Sie dies tun konnen, müssen Sie die Napster-Website auf Ihrm PC besuchen, um ein Konto zu erstellen und sich alsMitglied zu registrieren.Gehen Sie fur weitere Details auf die folgende Seite:

http://www.napster.com/choose/index_default.html

Last.fm

Last.fm weiß, was Sie mögen... und es ist eine hervorragende Möglichkeit, neue Musik zu entdecken.

Der neue DENON AV-Receiver ist sehr schlau. Beim Einschalten des neuen DENON AV-Receivers können Sie ein kostenloses Last. fm Profil erststellen, und das Gerät merkt sich dann alle abgespielten Titel.

Wenn Sie sich bei www.last.fm anmelden, werden Ihnen die Top-Musik-Charts, abertausend Kommentare, Biografien und Coverbilder angezeigt, und Sie erhalten Empfehlungen zu Darbietungen vor Ort, die sich lohnen.

Zu einem geringen Kostenbeitrag konnen Sie von einer unendlichen Auswahl individuell zugeschnittener freier Radiosender profitieren. Weitere Einzelheiten/Abo-Informationen finden Sie auf www.last.fm. Das Abnennment für den Last.fm Radioempfang konnen Sie auch mit einer größten Bandbreite an Musikgeräten genießen, wie beispiselsweise mit dem DENON AV-Receiver. Diese Funktion steht gegenüber nicht in allen Ländern zur Verfügung. Mehr dazu erfahren Sie unter www.last.fm/hardware.

Wiedergabe von Internetradio

1 WiedergabeVBorbereiten.

① Überprüfen Sie die Netzwerkumgebung und schalten Sie das Gerät ein (Seite 26) "Anschluss an ein Heim-Netzwerk (LAN)".
② Wenn Einstellungen erforderlich sind, führen Sie das "Netzwerkverbindung" (Seite 97).

2 Drücken Sie NET/USB, um "NET/USB" als Eingangsquelle auszuwahlen.

3 Wahlen Sie mit "Internet Radio" aus und drucken Sie ENTER oder.

• Durch Auswahl von im Menu "QUELLE WÄHLEN" können Sie die Funktion "Internet Radio" direkt auswahlen.

4 Wahlen Sie mit das Objekt aus, das wiedergegeben werden soll, und drücken Sie ENTER oder .

5 Wiederholen Sie Schritt 4, bis die Senderliste angezeigt wird.

Die Senderliste wird angezeigt.

6 Wahlen Sie mit den Sender aus und drucken Sie ENTER oder.

Die Wiedergabe beginnt, sobald der Pufferstand "100%" erreicht.

• Es gibt也有很多 Radiosender im Internet. Die Qualität der gesendeten Programme und die Bitrate der Titel ist sehr unterschiedlich. Allgemein gilt, dass die Klangqualität um so higher ist, jeHigher die Bitrate ist. In Abhängigkeit von den Leitungen und dem Datenverkehr auf dem Server ist es jedoch möglich, dass die übertragenen Musik oder Audiosignale bei einer hohen Bitrate unterbrochen werden. Umgekehrt kann eine niedrigere Bitrate eine niedrigere Klangqualität, aber weniger Unterbrechungen zur Folge haben.
• Wenn der Sender überlastet ist oder nicht sendet, wird "Server Full" oder "Connection Down" angezeigt.
• Auf diesen Gerät konnen Ordner- und Dateinamen als Titel angezeigt werden. Zeichen, die nicht angezeigt werden konnen, werden durch ". ." (Punkt) ersetzt.
• Um die Wiedergabe komprimierter Audioformate mit angehobenen Bässen oder Höhen zu erhöhen, empfehlen wir die Wiedergabe im RESTORER-Modus (1987-06-25) die Standardeinstellung ist "Modus3".
  Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktivist, kann im Menu "NET/USB" (Seite 100) eingestellt werden. Drucken Sie , um zum Ausgangsbild zurückzukehren.
• Wenn auf dem Hauptgerät STATUS gedrückt wird, kann das Display zwischen dem Titelnamen und dem Name der Radiostation umgeschelt werden.

Zuletzt gespielte Internetradio-Sender

Die zuletzt wiedergegebenen Internetradi- Sender konnen unter "Recently Played" im Hauptmenu ausgewählt werden.
Unter "Recently Played" werden bis zu 20 Sender gespeichert.

1 Wahlen Sie mit "Recently Played" aus und drucken Sie ENTER oder .

2 Wahlen Sie mit das Objekt aus, das wiedergegeben werden soll, und drücken Sie ENTER oder .

Stationensuche mit Stichwort (Alphabetische Strings)

1 Wahlen Sie mit "Nach Stichwort suchen" aus und drücken Sie ENTER oder .

• Hinweise zur Zeicheneingabe finden Sie auf Seite 74.

2 Geben Sie die Zeichen ein, und drücken Sie dann auf ENTER.

Voreinstellung von Internetradio-Sendern

Voreingestellte Internetradio-Sender können direkt ausgewählten werden

1 Drücken Sie während der Wiedergabe des Internetradios Senders, den Sie speichern möchten, MEMORY.

2 Wahlen Sie mit "Voreinst." aus und drücken Sie ENTER.

3 Drücken Sie SHIFT. Drücken Sie dann CH+,CH-oder 1-8, um die gewünschte Sendernummer auszuwahlen.

4 Drücken Sie MEMORY erneut, um die Einstellung zu speichern. Der Internetradio-Sender wurde nun gespeichert.

HINWEIS

Wenn der Sender unter einer Nummer registriert wird, unter der bereits ein Sender gespeichert wurde, wird die vorherige Einstellung gelöscht.

Wiedergabe von gespeicherten Internetradiosendern

Nachdem Sie SHIFT gedrückt haben, drücken Sie auf CH+, CH- oder 1-8, um die gespeicherte voreingestellte Nummer auszuwahlen.

Dieses Gerät nimmt automatisch die Verbindung zum Internet auf, die Wiedergabe beginnt.

- Registrierung von Internetradio-Sendern als Favoriten

Favoriten werden ganz oben im Menübildschirm aufgeführrt, so dass ein als Favorit registrierter Sender sehr einfach eingestellt werden kann.

1 Drücken Sie während der Wiedergabe des Internetradios Senders, den Sie registrieren möchten, MEMORY.
2 Wahlen Sie mit "Favoriten" aus und drücken Sie ENTER.
3 Drücken Sie , um "Hinzuf." auszuwahlen. Der Internetradio-Sender wurde registriert.
- Wenn Sie den Sender nicht registrierten möchten, drücken Sie .

Wiedergabe von Internetradio-Sendern, die als Favorit registriert wurden

1 Drücken Sie SOURCE SELECT, um das QUELLE WÄHLEN-MENU aufzurufen. Wahlen Sie anschließend (Seite 28).
2 Wahlen Sie mit den InternetradiRadio-Sender aus und drucken Sie ENTER oder .

Das Gerät nimmt automatisch die Verbindung zum Internet auf, die Wiedergabe beginnt.

Lösung von Internetradio-Sendern aus den Favoriten

1 Drücken Sie SOURCE SELECT, um das QUELLE WAHLEN-MENU aufzurufen. Wahlen Sie anschließend (Seite 28).
2 Wahlen Sie mit den Internetradio-Sender aus, den Sie loschen möchten, und drücken Sie MEMORY.
3 Drucken Sie , um "Löschen" auszuwahlen. Der ausgewählte Internetradio-Sen wird gelöscht.
- Wenn Sie den Vorgang abbrechen möchten, ohne den Sender zulöschen, drücken Sie

Internet-Radiobetrieb

Funktionstaten	Funktion
CH+, -	Auswahl voreingestellter Sender
MENU	Amp-Menü
△▽◁▷	Cursorsteuerung
ENTER(Präsident und Freigabe)	Eingabe
ENTER(Gedrückt halten)	Stopp
SEARCH	Seitensuche *1 / Zeichensuche *2
RETURN	Zurück
■	Stopp
RESTORER	RESTORER
1-8	Auswahl voreingestellter Sender
SHIFT	Blockauswahlgespeicherter Sender
MEMORY	Favoriten / Registrierung im Speicher
TV POWER	TV einschalten/Standby (Standard: SONY)
TV INPUT	TV-Eingang schalten (Standard: SONY)

1 Drücken Sie bei der Anzeige des Menübildschirms auf SEARCH, dann auf (vorherige Seite) oder auf (> nächste Seite). Zum Abbrechen drücken Sie △▽ oder zweimal SEARCH.
2 Wenn das Menübild angezeigt wird, drücken Sie zweimal auf SEARCH und dann auf <>, um den ersten Buchstaben auszuwahlen, nach dem Sieuchen möchten.

• "Unsorted list." wird angezeigt, wenn eine Suche in der Liste nicht möglich ist. Zum Abbrechen drücken Sie oder SEARCH.

Wenn die Beste nicht in alphabetischer Reihenfolge ist, können Sie möglicherweise keine Zeichensuche starten.

Wiedergabe von Dateien, die auf einem Computer gespeichert sind

Hier erfolhen Sie, wie Sie Musikdateien, Bilddateien oder Wiedergabelisten wiedergegeben.

1 WiedergabeVBorbereiten.

① Überprüfen Sie die Netzwerkumgebung und schalten Sie diese Geset ein (Seite 26 "Anschluss an ein Heim-Netzwerk (LAN)").
② Wenn Einstellungen erforderlich sind, erhmen Sie die entsprechenden Einstellungen unter "Netzwerkverbindung" (Seite 97).
③ Bereiten Sie den Computer vor. (Computer-Bedienungsanleitung).

2 Drücken Sie SOURCE SELECT, um das QUELLE WAHLEN-MENU aufzurufen. Wahlen Sie anschließend (Seite 28)
3 Verwenden Sie , um den Server, inklusive der Datei, die abgespielt werden soll, auszuwahlen und drücken Sie anschließend ENTER oder

4 Wahlen Sie mit das Objekt oder den Ordner aus, der wiedergegeben werden soll, und drücken Sie ENTER oder .
5 Wiederholen Sie Schritt 4, bis die Datei angezeigt wird.
6 Wahlen Sie mit die Datei aus und drucken Sie ENTER oder ^ Die Wiedergabe beginnt, sobald der Pufferstand "100%" erreicht.

• Zur Wiedergabe von Musicdateien müssen die entsprechenden Systemeinstellungen vorgenommen werden (16) Seite 26).
• Vor dem Beginn müssen Sie die Serversoftware des Computers starten und die Dateien als Serverinhalt kenneichnen. Weitere Informationen finden Sie im Handbuch zur Serversoftware.
• Je nach Groß der Bilddatei (JPEG) kann es eine Zeit dauern, bis die Datei angezeigt wird.
• Die Reihenfolge, in der die Stücke/Dateien angezeigt werden, hängt von der Serverspezifikation ab. Sollten die Stücke/Dateien aufgrund der Serverspezifikation nicht in alphabetischer Reihenfolge angezeigt werden, kann es sein, dass die Suche nach dem ersten Buchstaben nicht richtig Funktioniert.
• WMA verlustfreie Dateien können gespielt werden, wenn ein Server verwendet wird, der Transcodierung unterstützt, wie z. B. der Windows Media Player Vers. 11.
• Um die Wiedergabe komprimierter Audioformate mit angehobenen Bässen oder Höhen zu erhöhen, empfehlen wir die Wiedergabe im RESTORER-Modus (16) Seite 88). Die Standardeinstellung ist "Modus3".
• Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktivist, kann im Menu "NET/USB" (Seite 100) eingestellt werden. Drücken Sie , um zum Ausgangsbild zurückzukehren.
  Zum Umschalten zwischen der Anzeige von Titel, Kündtlernamen oder Album verwenden Sie STATUS.

Wiedergabe von voreingestellten Dateien oder Dateien, die als Favoriten registriert wurden

Dateien können auf die gleiche Art und Weise wie Internetradiosender voreingestellt, als Favorit registriert oder wiedergegeben werden (Seite 38).

HINWEIS

Voreinstellungen werden durch Überschreiben genöscht.
- Wenn die unter beschriebenen Vorgänge durchgeführt werden, wird die Datenbank des Musikserversactualisiert und die voreingestellten bzw. als Favoriten registrierten Musikdateien können u. U. nicht mehr wiedergegeben werden.
- Wenn der Musikserver heruntergebnis und neu gestartet wird.
- Wenn Musikdateien gelöscht oder zum Mediaserver hinzugeführ't werden.

Mediaserver-Betrieb

Funktionstasten	Funktion
CH+, -	Auswahl voreingestellter Sender
MENU	Amp-Menü
△▽◁▷	Cursorsteuerung / Automatischer Suchlauf (Cue, △∇)
ENTER (Drücken und Freigabe)	Eingabe / Pause
ENTER (Gedrück gehalten)	Stopp
SEARCH	Seitensuche *1 / Zeichensuche *2
RETURN	Zurück
►	Wiedergabe / Pause
I←►►I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
RESTORER	RESTORER
1-8	Auswahl voreingestellter Sender
SHIFT	Blockauswahl gespeicherter Sender
MEMORY	Favoriten / Registrierung im Speicher
TV POWER	TV einschalten/Standby (Standard : SONY)
TV INPUT	TV-Eingang schalten (Standard : SONY)

• WiederholteWiedergabe(Seite81"Wiederholen")
  Zufallswiedergabe(Seite81 "Zufallswiedergabe")
• Diashow-Wiedergabe (Seite 81 "Diashow")

1 Drücken Sie bei der Anzeige des Menübildschirms auf SEARCH, dann auf (vorherige Seite) oder auf (> (nächste Seite). Zum Abbrechen drücken Sie △∇ oder zweimal SEARCH.
2 Wenn das Menübild angezeigt wird, drücken Sie zweimal auf SEARCH und dann auf (<), um den ersten Buchstaben auszuwahlen, nach dem Sie suchen möchten.

• "Unsorted list." wird angezeigt, wenn eine Suche in der Liste nicht möglich ist.
  Zum Abbrechen drücken Sie oder SEARCH.

Wenn die listened in alphabetischer Reihenfolge ist, können Sie möglichwerweise keine Zeichensuche starten.

Anzeigen von Fotos auf Flickr

Sie können Fotos von bestimmten Nutzern auf Flickr oder alle Fotos anzeigen, die öffentlich freigegeben sind.

Anzeigen von Fotos bestimmter Nutzer

1 WiedergabeVBoreiten.

① Überprüfen Sie die Netzwerkumgebung und schalten Sie das Gerät ein (Seite 26 "Anschluss an ein Heim-Netzwerk (LAN)").
② Wenn Einstellungen erforderlich sind, führen Sie das "Netzwerkverbindung" (2017) 97.

2 Drücken Sie SOURCE SELECT, um das QUELLE WÄHLEN-MENU aufzurufen. Wahlen Sie anschließend flickr (Seite 28).

3 Wahlen Sie mit die Option "Add Flickr Contact", und drucken Sie ENTER oder .

4 Geben Sie den "Benutzername" ein.

• Hineweise zur Zeicheneingabe finden Sie auf Seite 74.

5 Drücken Sie nach der Eingabe von "Benutzername" auf ENTER.

Der in Schritt 4 eingegebene "Benutzername" wird angezeigt.

• Wenn der eingebene Benutzername nicht gefunden wird, entscheidt die Meldung "Eingegebener Flickr-Kontakt konnte nicht gefunden werden" (der eingebene Flickr-Kontakt wurde nicht gefunden). Prüfen Sie den Benutzernamen, und korrigieren Sie ihn gegebenenfalls.

6 Drücken Sie auf , um den Ordner auszuwahlen, und anschließend auf ENTER oder .

Favorites

Zeigt die Lieblingsfotos des angegebenen Nutzers an.

Photostream

Zeigt eine Liste der freiigegebenen Fotos an.

PhotoSets

Zeigt die Ordnerliste (mit dem Fotoalbum) an.

Contacts

Zeigt den für den Flickr-Kontakt registrierten Benutzernamen eines bestimmen Benutzer an.

Remove this Contact

Löscht einen Benutzer aus dem Flickr-Kontakt.

7 Wahlen Sie mit die Datei aus und drucken Sie ENTER oder.

Die gewählte Datei wird angezeigt.

1 WiedergabeVBorbereiten.

① Überprüfen Sie die Netzwerkumgebung und schalten Sie das Gerät ein (Seite 26) "Anschluss an ein Heim-Netzwerk (LAN)".
② Wenn Einstellungen erforderlich sind, führen Sie das "Netzwerkverbindung" (Seite 97).

2 Drücken Sie SOURCE SELECT, um das QUELLE WÄHLEN-

Menu aufzurufen. Wahlen Sie anschließend flckr (Seite 28).

3 Wahlen Sie mit die Option "All Content", und drücken Sie ENTER oder.

4 Drücken Sie auf , um den Ordner auszuwahlen, und anschließend auf ENTER oder .

Interestingness

Zeigt entsprechend der Anzahl der

Benutzerkommentare oder je nachdem, wie oft sie als Favoriten hinzugeführst wurden, als beliebteste Fotos an.

Recent

Zeigt die zuletzt hinzugefugten Fotos an.

Search by text

Anhand von Stichworten nach Fotosuchen.

5 Wahlen Sie mit die Datei aus und drucken Sie ENTER oder.

Die gewählte Daten wird angezeigt.

HINWEIS

Abhängig vom jeweiligen Dateifornat lauten sich manche Fotos nicht anzeigen.

Flickr-Betrieb

Funktionstasten	Funktion
CH+, -	Auswahl voreingestellter Sender
MENU	Amp-MENU
Δ∇<1>	Cursorsteuerung / Automatischer Suchlauf (Cue, Δ∇)
ENTER (Drücken und Freigabe)	Eingabe
ENTER (Gedrückt halten)	Stopp
SEARCH	Seitensuche *
RETURN	Zurück
■	Stopp
1-8	Auswahl voreingestellter Sender
SHIFT	Blockauswahl gespeicherter Sender
TV POWER	TV einschalten/Standby (Standard:SONY)
TV INPUT	TV-Eingang schalten (Standard:SONY)

• Diashow-Wiedergabe (1982) "Dishow"
• Drücken Sie bei der Anzeige des Menübildschirms auf SEARCH, dann auf < (vorherige Seite) oder auf > (nächste Seite).

Zum Abbrechen drucken Sie oder SEARCH.

Napster anhören

1 WiedergabeVBorbereiten.

① Uberprüfen Sie die Netzwerkumgebung und schalten Sie diesen Gerät ein (Seite 26 "Anschluss an ein Heim-Netzwerk (LAN)").
② Wenn Einstellungen erforderlich sind, erhmen Sie die Einstellungen unter "Netzwerkverbindung" (1967) 97.

2 Drücken Sie SOURCE SELECT, um das QUELLE WÄHLEN-Menu aufzurufen. Wahlen Sie anschließend (Seite 28).

3 Benutzen Sie , um den “Benutzername” und das “Password” einzugeben.

• Hinweise zur Zeicheneingabe finden Sie auf Seite 74.

4 Nach der Eingabe von “Benutzername” und “Password”, wahren Sie “OK” und drücken Sie anschließend ENTER.

Wenn der "Benutzername" und das "Password" übereinstimmen, wird das Top-Menu für Napster angezeigt.

HINWEIS

• Dass Passwordarf nicht länger als 99 Zeichen sein.
• Drücken Sie RETURN, um die Eingabe zurückzunehmen. Wenn "Eingabe abbrechen?" angezeigt wird, wahren Sie "Ja" und drücken dann auf ENTER.

Suche über das Napster-Menu

1 Wahlen Sie mit den den gewünschten Punkt oder Ordner aus, und drücken Sie dann auf ENTER oder.

2 Wiederholen Sie Schritt 1, bis der Titel angezeigt wird.

3 Wahlen Sie mit den das gewünschte Stück aus, und drücken Sie dann auf ENTER oder .

Eingeben einer Zeichensuche für das Stück, das Sie anhören möchten

1 Drucken Sie SEARCH.

• Sie können nach Interpret, Album oder Stückuchen.

2 Wahlen Sie mit den den gewünschten Eintrag aus, und drücken Sie dann auf ENTER.

Die Suchfunktion wird angezeigt.

• Hinweise zur Zeicheneingabe finden Sie auf Seite 74.

3 Geben Sie die Zeichen ein und drücken Sie dann auf ENTER.

- Registrierung der Stücke in My Napster Library

1 Drücken Sie auf während das Stück geseibt wird, das Sie speichern möchten.
2 Wahlen Sie "Add to my library", und drücken Sie anschließend ENTER oder

Das Stück wird in der Bibliothek gespeichert.

Abspielen der Stücke, die in My Napster Library gespeichert sind

1 Wahlen Sie mit "My Napster Library" aus und drücken Sie ENTER oder.

2 Wahlen Sie mit den die gewünschte Information bzw. das gewünschte Stück aus, und drücken Sie dann auf ENTER.

• Um die Wiedergabe komprimierter Audioformate mit angehobenen Bässen oder Höhen zu erhöhen, empfehlen wir die Wiedergabe im RESTORER-Modus (16) Seite 88). Die Standardeinstellung ist "Modus3".
• Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktivist, kann im Menu "NET/USB" (Seite 100) eingestellt werden. Drücken Sie , um zum Ausgangsbild zurückzukehren.
  Zum Umschalten zwischen der Anzeige von Titel, Künstlernamen oder Album verwenden Sie STATUS

Napster-Betrieb

Funktionstaten	Funktion
CH+, -	Auswahl voreingestellter Sender
MENU	Amp-Menü
Δ▽◁▷	Cursorsteuerung / Automatischer Suchlauf (Cue, Δ▽)
ENTER (Drücken und Freigabe)	Eingabe
ENTER (Gedrückt halten)	Stopp
SEARCH	Suchmenü / Seitenische *
RETURN	Zurück
▶	Wiedergabe
I←◇ ➔→I	Automatischer Suchlauf (Cue)
■	Stopp
RESTORER	RESTORER
1-8	Auswahl voreingestellter Sender
SHIFT	Blockauswahlg gespeicherter Sender
TV POWER	TV einschalten/Standby (Standard : SONY)
TV INPUT	TV-Eingang schalten (Standard : SONY)

• WiederholteWiedergabe (Seite81 "Wiederholen")
  Zufallswiedergabe(Seite81 "Zufallswiedergabe")

• Wenn das Menübild angezeigt wird, drücken Sie zweimal SEARCH und dann auf < (vorherige Seite) oder auf > (nachste Seite). Zum Abbrechen drücken Sie △∇ oder SEARCH.

So horen Sie mit thisem Gerät Last.fm

Der Radioempfang von Last.fm steht nicht in allen Ländern zur Verfügung. Mehr dazu erfahren Sie unter www.last.fm/hardware. Sie bereitsigen außerdem ein Abonnement. Unter www.last.fm/subSCRIBE konnen Sie sofort ein Abonnement beantragen.

1 WiedergabeVBorbereiten.

① Stellen Sie sicher, dass das Gerät mit dem Internet verbunden ist, und schalten Sie es dann ein (1)Seite 26 "Anschluss an ein Heim-Netzwerk (LAN)".
② Wenn Einstellungen erforderlich sind, führen Sie die Schritte unter "Netzwerkverbindung" (2018) 97) aus.

2 Drücken Sie SOURCE SELECT, um das QUELLE WÄHLEN-MENU aufzurufen. Wahlen Sie anschließend (Seite 28).

• Wenn Sie keinen Last.fm-Zugang besitzen, drücken Sie , und wahren Sie "Ich bin neu bei Last.fm". Drücken Sie anschließend ENTER. Befolgen Sie die Displayanweisungen, um ein Zugangskonto anzulegen.

3 Wenn Sie bereits einen Last.fm-Zugang besitzen, drücken Sie , und wahren Sie "Ich habe ein Last.fm-Konto". Drücken Sie dann entweder ENTER oder .

4 Mit geben Sie ihren Benutzernamen und das Kennwort ein.

• Hinweise zur Zeicheneingabe finden Sie auf Seite 74.

5 Wahlen Sie nach Eingabe des Benutzernamens und Kennworts zuerst "OK", und drucken Sie anschließend auf ENTER.

Wenn Benutzername und Kennwort stimmen, wird das Startmenu von Last.fm angezeigt.

• Die Zeichentypen können wie unter angegeben eingegeben werden.

Benutzername:

[Großbuchstaben] ABCDEFGHIJKLMNOPQRSTUVWXYZ

[Kleine Buchstaben] abcdefghijklmnpqrstuvwxyz

[Symbole]

[Nummern] 0123456789

Password:

[Großbuchstaben] ABCDEFGHIJKLMNOPQRSTUVWXYZ

[Kleine Buchstaben] abcdefghijklmnopqrstuvwxyz

【Nummern】 0123456789 (Leerzeichen)

6 Wahlen Sie mit das gewünschte Menu aus, und drücken Sie dann auf ENTER.

Popular Stations Wiedergabe von Titeln und Titelinformationen beliebter Künstler in Ihrer Region.

You Recent

Stations

Die letzten Sender abspielen.

Your stations

Sie konnen die Titel folgender persönlich zusammengestellter Senderlisten wiedergeben ("Your Recommended Radio", "Your Library", "Your Neighborhood", "Your Freiends' Radio", "Your Top Tags", "Your Top Artists".

Search Stations In einem Sender können Sie nach Künstlern oder Titelinfos suchen.

7 Wahlen Sie mit einen Sender aus, und drücken Sie dann auf ENTER oder , um die Wiedergabe zu starten.

Die Wiedergabe beginnt, und der folgende Bildschirm wird angezeigt.

8 Menüelemente im Wiedergabebildschirm.

Love this track

Durch das bevorzugte Horen von Titeln steigern Sie ihre Last.fm-Empfehlungen, und Sie konnen diese nach Wunsch auch in sozialen Netzwerken austauschen.

Ban this track

Wenn Sie einen Titel ausschreiben, wird er auch nicht mehr abgeschweit. Sie können dies über die Last.fm Website wieder rückgangig machen.

Scrobbling

Beim Scribbeln werden die von Ihnen wiedergegebenen Titel an ihren Last.fm. Zugang übertragen. Die von Ihnen gehörte Musik wird dann in einer Tabelle angezeigt. Sie erhalten Empfehlungen für neue Musik und zu Terminen in Ihrer Region, und Sie konnen ihren Musikgeschmack mit Bekannten teilen. Mit dieser Option konnen Sie diesen Service ein- und ausschalten. Je mehr Sie scribbeln,esto better werden ihre Empfehlungen.

HINWEIS

• Das Passwordarf nicht länger 99 Zeichen sein.
• Drucken Sie RETURN, um die Eingabe zusückzunehmen. Wenn

"Eingabe abbrechen?" angezeigt wird, wahren Sie "Ja", und drücken Sie auf ENTER.

• Um die Wiedergabe komprimierter Audioformate mit angehobenen Büssen oder Höhen zu erfolgenden, empfehlen wir die Wiedergabe im RESTORER-Modus (16) Seite 88). Die Standardeinstellung ist "Modus3".
• Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktivist, kann im Menu "NET/USB" (16-25) Seite 100) eingestellt werden. Drücken Sie , um zum Ausgangsbild zurückzukehren.
  Zum Umschalten zwischen der Anzeige von Titel, Künsternamen oder Album verwenden Sie STATUS.

Last.fm-Betrieb

Funktionstasten	Funktion
MENU	Amp-Menü
△▽◇◇	Cursorsteuerung / Automatischer Suchlauf (Cue, ∇)
ENTER (Drücken und Freigabe)	Eingabe
ENTER (Gedrücktelten)	Stopp
SEARCH	Seitensuche *
RETURN	Zurück
▶	Wiedergabe
▶▶I	Automatischer Suchlauf (Cue)
■	Stopp
RESTORER	RESTORER
TV POWER	TV einschalten/Standby (Standard : SONY)
TV INPUT	TV-Eingang schalten (Standard : SONY)

• Drücken Sie bei der Anzeige des Menübildschirms auf SEARCH, dann auf < (vorherige Seite) oder auf > (nachste Seite).

Zum Abbrechen drücken Sie oder SEARCH.

Wiedergabe von USB-Speicherveräten

Wiedergabe von Musik- oder Fotodateien (JPEG), die auf einem USB-Speichergerät gespeichert sind.

Wichtige Information

USB-Speicher

An den USB-Anschluss these Gerätes kann ein USB-Speicher zur Wiedergabe von Musik- und Bild- (JPEG-) Dateien, die darauf gespeichert sind, angeschlossen werden.

Des Weiteren können Dateien, die auf einem iPod gespeichert sind, abgeschweit werden, wenn der iPod direkt an den USB-Anschluss des Geräts angeschlossen wird. Schauen Sie unter "Zur Wiedergabe verbinden Sie den iPod direkt mit dem USB-Anschluss" (26) Seite 32).

• Eskonnennursolche USB-Speicheraufdiesem Gerätwiedergegeben werden, die Standards MSC (Massenspeicherklasse) und MTP (Medientransferprotokoll) erfüllen.
• Dieses Gerät unterstützt USB-Speicher im Format "FAT16" und "FAT32".

Album-Art-Funktion

Wenn eine MP3-Musikdatei Album-Art-Daten enthalt, können diese während der Wiedergabe der Datei angezeigt werden.

Diashow-Funktion

Bilder (JPEG), die auf einem USB-Speicher gespeichert sind, können als Diashow angezeigt werden.

Der Zeitraum, für den jedem Bild angezeigt wird, kann eingestellt werden (Seite 81).

Dieses Gerät zeigt die Bilddateien (JPEG) in der Ausrichtung an, mit der sie in dem Ordner gespeichert sind.

[Kompatible Formate]

	USB-Speicher *1
WMA (Windows Media Audio)	✓*2
MP3 (MPEG-1 Audio Layer-3)	✓
WAV	✓
MPEG-4 AAC	✓*3
FLAC (Free Lossless Audio Codec)	✓
JPEG	✓

*1 USB

• Dieses Gerät unterstützt den Standard MP3 ID3-Tag (Ver. 2).
• Illustrationen, die über die MP3 ID3-Tags in der Version 2.3 oder 2.4 eingebettet sind, können von dem Gerät angezeigt werden.
• Dieses Gerät Unterstützung WMA META-Tags.
• Bitrate für die Quantisierung im WAV-Format: 16 Bit.
• Bitrate für die Quantisierung im FLAC-Format: 16 oder 24 Bit.

*2 Dateien mit Kopierschutz können auf bestimmten, tragbaren Geräten abgespielt werden, die mit MTP kompatibel sind.

*3 Auf diesen Gerät konnen nur Dateien wiedergegeben werden, die nicht kopiergeschützt sind.

Datum, die von kostenpflichtigen Internetseiten heruntergeladen wurden, sind kopiergeschützt. Auch Dateien, die von einer CD usw. im Format WMA auf einen Computer aufgenommen wurden, können je nach Einstellungen auf dem Computer u. U. kopiergeschützt sein.

[Kompatible Formate]

	Abtastfrequenz	Bitrate	Erweiterung
WMA (Windows Media Audio)	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3 (MPEG-1 Audio Layer-3)	32/44,1/48 kHz	32 – 320 kbps	.mp3
WAV	32/44,1/48 kHz	-	.wav
MPEG-4 AAC	32/44,1/48 kHz	16 – 320 kbps	.aac/.m4a/.mp4
FLAC (Free Lossless Audio Codec)	32/44,1/48/88,2/96 kHz	-	.flac

Wiedergabe von Dateien, die auf einem USB-Speichergerät gespeichert sind

1 Schlieben Sie das USB-Speichergerät an den USB-Anschluss an (Seite 22 "iPod oder USB-Speichergerät an den USB-Anschluss anschließen").

2 Drücken Sie NET/USB, um "NET/USB" als Eingangsquelle auszuwahlen.

3 Wahlen Sie mit die Option "USB", und drücken Sie ENTER oder.

• Durch Auswahl von im Menu "QUEILLE WÄHLEN" können sie die Funktion "USB" direkt auswählen.
  4 Wahlen Sie mit das Objekt oder den Ordner aus, der wiedergegeben werden soll, und drücken Sie ENTER oder.
  5 Wahlen Sie mit die Datei aus und drucken Sie ENTER, oder. Die Wiedergabe beginnt.

• Die Dauer (Standardeinstellung: 30 s), über die die On-Screen-Anzeige aktivist, kann im Menu "NET/USB" (26) Seite 100) eingestellt werden. Drücken Sie , um zum Ausgangsbild zurückzukehren.
• Um die Wiedergabe komprimierter Audioformate mit angehobenen Büssen oder Höhen zu erhögen, empfehlen wir die Wiedergabe im RESTORER-Modus (16) Seite 88). Die Standardeinstellung ist "Modus3".
• Wenn der USB-Speichergerät partitioniert wurde, kann nur die ersten Partition ausgewählt werden.
• Dieses Gerät unterstützt MP3-Dateien, die dem Standard "MPEG-1 Audio Layer-3" entsprechen.
• Wenn auf der Unterfernbedienung USB gedrückt wird, startet die Wiedergabe der ersten auf dem USB-Speichergerät gespeicherten Datei.

HINWEIS

• Wir weisen daraufhin, dass DENON keine Verantwortung für Probleme jeglicher Art im Zusammenhang mit den Daten eines USB-Speichergeräts übernimmt, die bei Verwendung these Geräts in Kombination mit dem betreffenden USB-Speichergerät entstehen können.
• USB-Speichergerät können nicht über einen USB-Hub verwendet werden.
• DENON kann nicht garantieren, dass alle USB-Speichergerät verwendet oder mit Strom versorgt werden können. Bei Verwendung einer externen USB-Festplatte, die über ein Netzteil benutzt werden kann, empfehlen wir, das zugehörige Netzteil zu verwenden.
• Es ist nicht möglich, einen Computer über ein USB-Kabel an den USB-Anschluss these Gerätes anzuschreiben und zu verwenden.

USB-Betrieb

Funktionstasten	Funktion
CH+, -	Auswahl voreingestellter Sender
MENU	Amp-Menu
△▽◇	Cursorsteuerung / Automatischer Suchlauf (Cue, △▽)
ENTER (Drücken und Freigabe)	Eingabe / Pause
ENTER (Gedrückt halten)	Stopp
SEARCH	Seitensuche *1 / Zeichensuche *2
RETURN	Zurück
▶	Wiedergabe / Pause
I< img src="">▶I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
RESTORER	RESTORER
1-8	Auswahl voreingestellter Sender
SHIFT	Blockauswahl gespeicherter Sender
TV POWER	TV einschalten/Standby (Standard : SONY)
TV INPUT	TV-Eingang schalten (Standard : SONY)

• Wiederholte Wiedergabe (Seite81 "Wiederholen")
  Zufallswiedergabe(Seite81 "Zufallswiedergabe")
• Diashow-Wiedergabe (1982) "Diashow"

1 Drücken Sie bei der Anzeige des Menübildschirms auf SEARCH, dann auf < (vorherige Seite) oder auf > (nachste Seite). Zum Abbrechen drücken Sie △∇ oder zweimal SEARCH.
2 Wenn das Menübild angezeigt wird, drücken Sie zweimal auf SEARCH und dann auf <>, um den ersten Buchstaben auszuwahlen, nach dem Sieuchen möchten.
- "Unsorted List" (unsortinge Seite) wird angezeigt, wenn eineSuche in der Seite nicht möglich ist.
Zum Abbrechen drücken Sie oder SEARCH

Wenn die Beste nicht in alphabetischer Reihenfolge ist, können Sie möglicherweise keine Zeichensuche starten.

Dieses Gerät kann Audioeingangssignale im Mehrkanal-Surround-Modus oder Stereo-Modus wiedergeben.

Stellen Sie den Audiomodus entsprechend dem Wiedergabeinhalt (Kino, Musik, usw.) oder Ihrhem Geschmack ein.

Audiomodus

Audioeingingsignal	Wiedergabe	Audiomodus
2-Kanal	Surround	Standardwiedergabe (Seite 46)	Für den 2-Kanal-Signaleingang: • Surround-Kanalsignale werden mit der Surround-Wiedergabe erzeugt und wiedergegeben. Für den Mehrkanal-Signaleingang: • Das in der Quelle aufgenommene Surround-Signal wird als Surround-Wiedergabe wiedergegeben. (Der Klang wird entsprechend der in "Lautspr.-Konfig." vorgenommen Einstellungen für die Lautsprechergröße wiedergegeben (Seite 91).) • Surround-Back-Kanal- oder Fronthöhenkanal-Signale, die nicht in der Quelle vorhanden sind, können erzeugt werden.
Mehrkanal
2-Kanal	Surround	DENON Original-Surround-Wiedergabe (Seite 48)	Die für den Quelltyp geeigneten Surround-Effekte oder jene nach ihrem Geschmack konnen aus dem DENON Original-Klangmodus ausgewählten und für die Wiedergabe verwendet werden.
Mehrkanal
2-Kanal	Stereo	Stereo-Wiedergabe (Seite 48)	• Eingehende Mehrkanal-Signale werden auf 2-Kanal-Audio heruntergemisch und wiedergegeben. • Es werden auch Subwoofer-Signale ausgegeben.
Mehrkanal
2-Kanal	Stereo	Direkte Wiedergabe (Seite 48)	Der Klang des Quellmediums wird wievorhanden wiedergegeben. • Es werden keine Surround-Back-Signale oder Fronthöhen-Signale erzeugt. • In thisem Modus konnen folgende Elemente nicht eingestellt werden. • Testton (Seite 84) • MultEQ® XT 32 (Seite 85) • Dynamic EQ® (Seite 85) • Dynamic Volume® (Seite 86) • Dolby Volume (Seite 87) • RESTORER (Seite 88)
Mehrkanal	Surround
2-Kanal	Stereo	Pure Direct-Wiedergabe (Seite 48)	Verwenden Sie diesen Modus für eine Wiedergabe mit higherer Klangqualität als im Modus "Direkte Wiedergabe". Die folgenden die Klangqualität beeinträchtigenden Schaltkreise werden deaktiviert. • Der Display-Schaltkreis des Gerätes (Das Display wird ausgeschelt.) • Der analoge Video-Eingangs-/Ausgangsschaltkreis
Mehrkanal	Surround

• Je nach Audioformat oder Kanalanzahl des Eingangssignals sind eine Audiomodi nicht verfügbar. Einzelheiten finden Sie unter "Arten von Eingangssignalen und die entsprechenden Surround-Modi" (26) (Seite 125).
  Um Ihren bevorzugten Klangmodus zu genießen, stellen Sie den Klangfeldeffekt uber das Menu "Surround-Parameter" (Seite 82) ein.

Standardwiedergabe

Surround-Wiedergabe von Zwei-Kanal-Quellen

1 Quelleabspielen(Seite29-45).
2 Drücken Sie STANDARD, um den Surround-Decoder für die Wiedergabe von Mehrkanalton auszuwahlen.

• Diese Funktion ist auch durch Drücken von STANDARD auf dem Gerät möglich.
• Mit jedem Drücken von STANDARDändert sich der Surround-Modus.

Der zur Auswahr zur Verfügung stehende Decoder hangt von den Einstellungen in "Endstufen-Zuweis." (Seite 91) oder "Lautspr.-Konfig." (Seite 91) ab.

DOLBY PLIIz

*1 Dieser Modus dient der 7.1/9.1-Kanal Surround-Wiedergabe mit den Fronthochtönern.
- "PLIIz Height" wird angezeigt.

DOLBY PLIIx

*2 Dieser Modus dient der 7.1-Kanal oder 6.1-Kanal Surround-Wiedergabe mit den Surround-Back-Lautsprechern.
- Es wird "PLIIx Cinema", "PLIIx Music" oder "PLIIx Game" angezeigt.

DOLBY PLII

Dieser Modus dient der 5.1-Kanal Surround-Wiedergabe. Wahlen Sie diesen Modus, wenn weder Fronthochtener noch Surround-Back-Lautsprecher verwendet werden sollen.
- Es wird "PLII Cinema", "PLII Music", "PLII Game" oder "Pro Logic" angezeigt.

DTS NE0:6

Dieser Modus dient der 7.1-Kanal, 6.1-Kanal oder 5.1-Kanal Surround-Wiedergabe mit den Surround-Back-Lautsprechern.
- "DTS NEO:6 cinema" oder "DTS NEO:6 music" wird angezeigt.

1 Dies kann ausgewählt werden, wenn "Lautspr.-Konfig." - "Front Height" nicht auf "Keiner" eingestellt wurde.
2 Dies kann ausgewählt werden, wenn "Laufspr.-Konfig." - "Surround Back" nicht auf "Keiner" eingestellt wurde.

Standardwiedergabe

3 Wahlen Sie den dem Wiedergabeinhalt entsprechenden Modus über das Menu "Surround-Parameter" - "Modus" (Seite 82) aus, um ihren bevorzugten Klangmodus zuGENIeBEN.

Cinema	Dieser Modus ist für Filmie geeignet.
Music	Dieser Modus ist für Musik geeignet. Es wird mehr Klang auf die Front-Lautsprecher gesendet als im Modus "Cinema".
Game	Dieser Modus ist für Spieler geeignet.
Pro Logic	Dieser Modus ist geeignet für die Wiedergabe von 2-Kanal-Quellen, die in Dolby Pro Logic aufgenommen wurden.
Height *	Dieser Modus ist für den Surround-Decoder "Dolby PLIIz". Ist "Dolby PLIIz" der Surround-Decoder, kann kein anderer Modus ausgewählten werden.

• Ist das Menu "Surround-Parameter" - "PLIIz Height" (16) (Seite 84) auf "EIN" eingestellt, wird der Modus auf "Height" umgestellt.

[Anzeigen auf dem Bildschirm]

Zeigt einen Decoder an, der verwendt werden soll.

Zeigt die Verarbeitung mit Audyssey DSX^TM an.

Surround-Wiedergabe von Multikanalquellen (Dolby Digital, DTS, usw.)

1 Quelleabspielen(Seite29-45).

2 Drücken Sie STANDARD, um den Surround-Decoder für die Wiedergabe von Mehrkanalton auszuwahlen.

• These Funktion ist auch durch Drucken von STANDARD auf dem Gerät möglich.
• Wahlen Sie während der Anzeige auf dem Bildschirm den Surround-Modus (s. rechts "Zeigt den aktuellen gesplieten Surround-Modus an").

• Der zur Auswahr zur Verfügung stehende Decoder hangt vom Eingangssignal, den Einstellungen in "Endstufen-Zuweis." (Seite 91) oder "Lautspr.-Konfig." (Seite 91) ab.

Zeigt den aktuell gespielten Surround-Modus an

Eingangssignal	Surround-Modus	Display
DOLBY DIGITAL (außer 2-Kanal) / DOLBY DIGITAL EX	DOLBY DIGITAL	DOLBY DIGITAL
	DOLBY DIGITAL EX	DOLBY DIGITAL EX
	DOLBY DIGITAL + PLIIxCINEMA	DOLBY D + PLIIxC
	DOLBY DIGITAL + PLIIx MUSIC	DOLBY D + PLIIx M
	DOLBY DIGITAL + PLIIz HEIGHT	DOLBY D + PLIIz
DOLBY DIGITAL Plus	DOLBY DIGITAL Plus	DOLBY DIGITAL +
	DOLBY DIGITAL Plus + EX	DOLBY D + * EX
	DOLBY DIGITAL Plus + PLIIxCINEMA	DOLBY D + * PLIIxC
	DOLBY DIGITAL Plus + PLIIx MUSIC	DOLBY D + * PLIIx M
	DOLBY DIGITAL Plus + PLIIz HEIGHT	DOLBY D + * PLIIz
DOLBY TrueHD	DOLBY TrueHD	DOLBY TrueHD
	DOLBY TrueHD + EX	DOLBY HD *EX
	DOLBY TrueHD + PLIIx CINEMA	DOLBY HD *PLIIx C
	DOLBY TrueHD + PLIIx MUSIC	DOLBY HD *PLIIx M
	DOLBY TrueHD + PLIIz HEIGHT	DOLBY HD *PLIIz
DTS (5.1-Kanal) / DTS-ES Discrete 6.1 / DTS-ES Matrix 6.1 / DTS 96/24	DTS SURROUND	DTS SURROUND
	DTS + PLIIx CINEMA	DTS + PLIIx C
	DTS + PLIIx MUSIC	DTS + PLIIx M
	DTS + PLIIz HEIGHT	DTS + PLIIz
	DTS + NEO:6	DTS + NEO:6
	DTS ES MTRX6.1*1	DTS ES MTRX6.1
	DTS ES DSCRT6.1*2	DTS ES DSCRT6.1
	DTS 96/24*3	DTS 96/24
DTS-HD	DTS-HD HI RES	DTS-HD HI RES
	DTS-HD MSTR	DTS-HD MSTR
	DTS-HD + NEO:6	DTS-HD + NEO:6
	DTS-HD + PLIIx CINEMA	DTS-HD + PLIIx C
	DTS-HD + PLIIx MUSIC	DTS-HD + PLIIx M
	DTS-HD + PLIIz HEIGHT	DTS-HD + PLIIz
	DTS Express	DTS Express
PCM (Mehrkanal) / DSD (Mehrkanal)	MULTI CH IN	MULTI CH IN
	MULTI IN + Dolby EX	MULTI +Dolby EX
	MULTI IN + PLIIx CINEMA	MULTI IN +PLIIx C
	MULTI IN + PLIIx MUSIC	MULTI IN +PLIIx M
	MULTI IN + PLIIz HEIGHT	MULTI IN *PLIIz
	MULTI CH IN 7.1*4	MULTI CH IN 7.1
Alle oben abgebildeten Signale	Audyssey DSX*5	Audyssey DSX

1 Wird angezeigt, wenn das Eingangssignal "DTS-ES Matrix 6.1" ist und die Einstellung "AFDM" des Geräts (Seite 83) aktiviert wurde.
2 Wird beim Eingangssignal "DTS-ES Discrete 6.1" angezeigt.
3 Wird beim Eingangssignal "DTS 96/24" angezeigt.
4 Dieser Modus wird nur für das 7.1-Kanaleingangssignal von PCM angezeigt.
*5 Dieser Surround-Modus wird angezeigt, wenn "Audyssey DSX" (2017) (Seite 86) auf "EIN-Höhe/Breite-, "EIN-Höhe-" oder auf "EIN-Breite-" eingestellt ist.

[Anzeigen auf dem Bildschirm]

Zeigt einen Decoder an, der verwendet werden soll.
- A DOLBY DIGITAL Plus Decoder wird als "DOLBY D +" angezeigt.
Zeigt einen Decoder, der Klang erzeugt, der von den Surround-Back-Laufsprechern ausgegeben wird.
- " + PLIIz" steht für Fronthochton-Klang von den Fronthochtönern.

Zu einem Eingangssignal, das in jedem Surround-Modus wiedergegeben werden kann, siehe "Surround-Modi und Surround-Parameter" (12)Seite 122

DENON Original-Surround-Wiedergabe

1 Quelleabspielen(Seite29-45).

2 Drücken Sie SIMULATION, um den Surround-Modus zu wahren.

• These Funktion ist auch durch Drücken von DSP SIMULATION auf dem Gerät möglich.
• Mit jedem Drücken von SIMULATIONändert sich der Surround-Modus.

MULTICH STEREO

Modus für den Genuss von Stereo-Klang aus allen Lautsprechern.

WIDE SCREEN

Modus für den Genuss von Filmatmosphäre auf einer größten Leinwand.

Modus für Sportsendungen.

ROCK ARENA

Modus für den Genuss der Atmosphäre eines Live-Konzerts im Stadion.

JAZZCLUB

Modus für den Genuss der Atmosäre eines Live-Konzerts in einem Jazz-Klub.

Modus für klassische Konzerte.

CLASSIC CONCERT

MONO MOVIE

• Modus zur Wiedergabe von monauralen Filmen mit Surround-Sound.

VIDEO GAME

Modus für Surround-Sound bei Videospielen.

MATRIX

Modus zur Verräumlichung von Stereo-Musikquellen.

VIRTUAL

Modus zum Genuss von Surround-Effekten, wenn nur Front-Lautsprecher oder Kopfhörer verwendet werden.

• Bei der Wiedergabe von Quellen, die monaural im "MONO MOVIE"-Modus aufgenommen wurden, ist der Klang bei Verwendung eines einzigen Kanals (links oder rechts) unausgeglichen. Speisen Sie davon beibe Kanäle ein.

Je nach Quelle, die wiedergegeben wird, wird unter Umständen kein befriedigender Surround-Effekt erzielt. Probieren Sie in thisem Fall andere Modi aus, um ein Klangfeld zu erzeugen, das ihrer Geschmack entspricht.

Stereo-Wiedergabe

Dieser Modus ist für die Stereo-Wiedergabe vorgesehen. Der Klang kann angepasst werden.

• Töne werden vom linken und vom rechten Front-Lautsprecher und vom Subwoofer ausgegeben.
• Eingehende Mehrkanal-Signale werden auf 2-Kanal-Audio heruntergemisch und wiedergegeben.

1 Quelleabspielen(Seite29-45).

2 Drücken Sie D/ST und wahlen Sie "STEREO" aus.

Die Stereo-Wiedergabe startet.

• Diese Funktion ist auch durch Drücken von DIRECT/STEREO auf dem Gerät möglich.

Direkte Wiedergabe

Der Klang des Quellmediums wird wie vorhanden wiedergegeben.

• Es werden keine Surround-Back-Signale oder Fronthöhen-Signale erzeugt.
• In diesen Modus konnen folgende Elemente nicht eingestellt werden.

Testton (Seite 84)
- MultEQ® XT 32 (16-Seite 85)
Dynamic EQ® (Seite 85)
Dynamic Volume® (16) Seite 86)
- Dolby Volume (16) (Seite 87)
RESTORER (Seite 88)

1 Quelleabspielen(Seite29-45).

2 Drücken Sie D/ST und wahlen Sie "DIRECT" aus.

Die Direkte Wiedergabe startet.

• Diese Funktion ist auch durch Drücken von DIRECT/STEREO auf dem Gerät möglich.

Pure Direct-Wiedergabe

Verwenden Sie diesen Modus für eine Wiedergabe mit higherer Klangqualität als im Modus "Direkte Wiedergabe".

• Der Display-Schaltkreis des Gerätes (Das Display wird ausgeschelt.)
• Der analoge Video-Eingangs-/Ausgangsschaltkreis

Die folgenden die Klangqualität beeinträchtigenden Schaltkreise werden deaktiviert.
- Es werden keine Surround-Back-Signale oder Fronthöhen-Signale erzeugt.
- In diesen Modus können folgende Elemente nicht eingestellt werden.
Testton (1972)
Seite 84)
- MultEQ® XT 32 (16Seite 85)
Dynamic EO (2014) (Section 85)
Dynamic Volume® (16) Seite 86)
Dolby Volume (16) 87
RESTORER (Seite 88)

1 Quelleabspielen(Seite29-45).

2 Drucken Sie PURE. Das Display verdunkelt

Das Display verdunkelt sich und die Pure Direct-Wiedergabe startet.

• These Funktion ist auch durch Drücken von PURE DIRECT auf dem Gerät möglich.

• Drücken Sie PURE erneut, um den Ton wieder anzustellen.
• Videosignale werden nur dann ausgegeben, wenn HDMI-Signale im PURE DIRECT-Modus abgespielt werden.

HINWEIS

Im Modus PURE DIRECT wird der Menübildschirm nicht angezeigt.

Advanced version

Anleitung für Fortgeschrittene

Mit den unten erläuterten Funktionen und Bedienschritten konnen Sie das volle Leistungspotenzial these Geräts ausschöpfen.

Lautsprecherinstallation/-anschluss (Erweiterte Verbindung) §10 Seite 50
Wiedergabe (Fortgeschrittene Bedienung) 61
Wiedergabe in ZONE2/ZONE3 (Separator Baum) 168
Detaillierte Einstellungen vornehmen 71
Handhabung der angeschlossenen Geräte durch die Fernbedienung 104

Lautsprecherinstallation/-Anschluss (Erweiterte Verbindung)

Dieses Gerät ist mit einem eingebauten 9-Kanal-Leistungsverträker und einem 11.2-Kanal PRE OUT-Anschluss ausgestattet, um verschiedene Laufsprechersysteme zu bedieten.

Dieser Abschnitt enthalt Informationen zur Laufsprecheraufstellung, zum Anschluss und zur Einstellung für andere Laufsprechersysteme als das 7.1-Kanal-System (mit Surround-Back-Laufsprechn). Informationen zur Laufsprecheraufstellung, zum Anschluss und den Einstellungen des 7.1-Kanal-Systems mit Surround-Back-Laufsprechn finden Sie unter "Einfache Variante (Einfache Installationsanleitung)" (Seite 4).

Verwenden Sie die automatische Konfiguration Messautom. Audyssey®这意味着 Geräts zur automatischen Erkennung angeschlossener Laufsprecher und zur Durchführung der optimalen Einstellung der zu verwendenden Laufsprecher.

Laatsprechereinstellungen Schritt für Schritt

Installation

Dieses Gerätist mit Audyssey DSX^TM (Seite 128) und Dolby Pro Logic IIz (Seite 129) kompatibel. Dieses Verfahren bietet einen noch breiteren und intensiveren Surroundendruck.

Wenn Sie Audyssey DSX verwenden, installieren Sie Fronthochtener oder Front-Wide-Lautsprecher.

Zur Nutzung von Dolby Pro Logic IIz müssen Fronthochtöner aufgestellt werden.

Die Surround-Back-Lautsprecher mussen 60 bis 90 cm über Ohrhöhe positioniert werden.

1 Empfohlen für Dolby Pro Logic IIz
2 Empfohlen für Audussey DSX

Wenn im 7.2-/9.2-/11.2-Kanal-Betrieb (Surround-Back-Loutsprecher / Fronthochtöner /Front-Wide-Loutsprecher) installiert sind

6.1-Kanal-Anordnung (Surround-Back-Laatsprecher)

122^ - 30^
*2 90°-110°

5.1-Kanal-Anordnung

1 22° - 30°
2 120°

Front-A/B-Lautsprecher-Anordnung

FL Front-Laatsprecher (L)
FR Front-Laatsprecher (R)
C Center-Lautsprecher
SW Subwoofer
SL Surround-Laufsprecher (L)
SR Surround-Laatsprecher (R)
SB Surround-Back-Lautsprecher
er

SBL Surround-Back-Lautsprecher (L)
SBR Surround-Back-Laufsprecher (R)
FHL Fronthochtener (L)
FHR Fronthochtöner (R)
FWL Front-Wide-Lautsprecher (L)
FWR Front-Wide-Lautsprecher (R)

Anschluss

• Hinweise zum Anschluss von 7.1-Kanal-Lautsprechern finden Sie auf 5.
• Hinweise zum Anschluss eines TV-Geräts finden Sie auf Seite 6.

7.2- oder 9.2-Kanal-Anschluss-Schema (Surround-Back-Laufsprecher / Fronthochtöner / Front-Wide-Laufsprecher)

Die Abbildung rechts zeigt ein Anschlussbeispel für eine 7.2-Kanaloder eine 9.2-Kanalwiedergabe unter Verwendung von Surroundback-, Front-Hochton- oder Wide-Range-Frontlautsprechem.

Wenn Sie die Surround-Back-, Front-Hochton- und Wide-Range-Frontlautsprechern anschlieben, bevor Sie die Wiedergabe beginnen, erfolgt die Audio-Wiedergabe durch automatisches Umschalten der Laufsprecher entsprechend des Surroundmodus oder der Eingangssignale.

Um die Laufsprecher für die automatische Umschaltung einzurichten, wahren Sie "Endstufen-Zuweis." und stellen Sie den "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "NORMAL" ein (16) Seite 59).

Zum Anschluss von zwei Subwoofern

An these Gerät können zwei Subwoofer angeschlossen werden. Um zwei Subwoofer zu verwenden, stellen Sie "Lautspr.-Konfig." "Subwoofer" auf die Einstellung "2 Lautsp." ein (Seite 91).

6.1-Kanal-Anschluss (Surround-Back-Laatsprecher)

Wenn nur ein Surround-Back-Laatsprecher benutzt werden soll (6.1-Kanal-Kconfiguration), schreiben Sie diesen an der Seite "L" des Anschlusses SURR. BACK/AMP ASSIGN an.

Lautsprechereinstellungen für diesen Fall siehe "6.1-Kanal-Anordnung (Surround-Back-Loutsprecher)" (Seite 51).

Für die 6.1-Kanal-Wiedergabe unter Verwendung der Surround-Back-Laatsprecher, wahren Sie "Endstufen-Zuweis." und stellen den "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "NORMAL" ein (Seite 59)..

Verwenden Sie auch die Einstellung "Lautspr.-Konfig." (1976) [Seite 91] zur Einstellung von "Surround Back" auf "1 Lautsp.".

Front-A/B-Anschluss

Sie können an diesen Gerät einen zweiten Satz Laufsprecher anschließen und diesen für die Wiedergabe verwenden.

Um den zweiten Satz Lautsprecher zu verwenden, wahlen Sie "Endstufen-Zuweis." und stellen Sie den "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "Front B" ein (Seite 59)..

• Sie können auch die B-Frontlautsprecher an den Laufsprecheranschlussungen SURR.BACK/AMP ASSIGN oder F.HEIGHT/AMP ASSIGN unter Verwendung der Einstellungen “Endstufen-Zuweis.” und “Lautspr. Zuw.” anschließen (16) Seite 91).

Um eine Mehrkanalwiedergabe zu erhalten, schließen Sie die Center-, Surround-, Surround-Back- und Frontlautsprecher und den Subwoofer an.

Abhängig von den Spezifikationen des Lautsprechers oder der Wiedergabequelle konnen die Front-Lautsprecher getrennt verwendet werden, so etwa Front-Lautsprecher (A) für die Mehrkanal-Wiedergabe und Front-Lautsprecher (B) für die 2-Kanal-Wiedergabe (Seite 94 "Frontloutspr. einricht.")

2.1-Kanal-Anschluss

Bi-Amp-Verbinding

Sie konnen die Front-Lautsprecher über die Bi-Amp-Anschlüsse verwenden.

Mit einer Bi-Amp-Verbindung konnen einzelne Veränder an die Hochtonlautsprecher- und Tieftonlautsprecheranschlüsse, die die Bi-Amp-Funktion unterstützen, angeschlossen werden. Dies verhinder ist vom Tieftonlautsprecher an den Hochtonlautsprecher übertragene Gegen-EMK (rückwirkende Kraft ohne Ausgabe), die die Klangqualität des Hochtonlautsprechers beeinträchtigt. Dadurch ist eine Wiedergabe in higherer Klangqualität möglich.

Um die Bi-Amp-Anschlüsse für die Front-Lautsprecher zu verwenden, wahren Sie "Endstufen-Zuweis." und stellen den "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "Bi-AMP" ein (Seite 59).

• Sie können die Frontlautsprecher auch an den Lautsprecheranschlüssen SURR.BACK/AMP ASSIGN oder F.HEIGHT/AMP ASSIGN unter Verwendung der Einstellungen “Endstufen-Zuweis.” – “Lautspr. Zuw.” anschließen (18) Seite 91).

Um eine Mehrkanalwiedergabe zu erhalten, schließen Sie die Center-, Surround-, Surround-Back- und Frontloutsprecher und den Subwoofer an.

HINWEIS

• Verwenden Sie Lautsprecher, die mit der Bi-Amp-Funktion kompatibel sind.
• Wenn Sie Bi-Amp-Funktionen herstellen, stellen Sie safer, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfern.

Mehrkanal- +2-Kanalanschluss

Die anderen Front-Lautsprecher für die 2-Kanalwiedergabe konnen Sie unter Verwendung des DIRECT-oder des STEREO-Modus anschließen. Die exklusiv für die Mehrkanalwiedergabe und die exklusiv für die 2-Kanalwiedergabe verwendeten Lautsprecher werden für die Wiedergabe in Übereinstimmung mit dem Surround-Modus automatisch umgeschaltet.

Um die Laufsprecher für automatische Umschaltung während der Wiedergabe einzurichten, wahlen Sie "Endstufen-Zuweis." und stellen den "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "2CH" ein (Seite 59).

Wenn Sie bereits Surround-Back-, und Front-Hochtonlautsprecher anschließen und verwenden, wird ein Satz davon entsprechend des SurroundModus der Mehrkanalwiedergabe verwendet.

* Sie können die Frontlautsprecher der 2-Kanalwiedergabe auch an den Laufsprecheranschlüssen Surr. BACK/AMP ASSIGN oder F.HEIGHT/AMP ASSIGN unter Verwendung der Einstellungen “Endstufen-Zuweis.” und “Lautspr.Zuw.” anschließen (16) Seite 91).

Mehrkanal + 2-Kanal mit Bi-Amp-Anschluss

Die anderen Front-Lautsprecher für die 2-Kanalwiedergabe konnen Sie unter Verwendung des DIRECT- oder des STEREO-Modus über die Bi-Amp-Verbindung anschließen.

Die exklusiv für die Mehrkanalwiedergabe und die exklusiv für die 2-Kanalwiedergabe verwendeten Lautsprecher werden für die Wiedergabe in Übereinstimmung mit dem Surround-Modus automatisch umgescheltet.

Zur Einrichtung der Laufsprecher für die autom. Umschaltung während der Wiedergabe über die Bi-Amp-Verbindung wahlen Sie "Endstufen-Zuweis." und stellen den "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "2CH Bi-AMP" ein (Seite 59).

* Bi-Amp-Verbindung

11.2-Kanal-Anschluss-Schema

(Surround-Back-Loutsprecher / Fronthochtöner / Front-Wide-Loutsprecher)

Sie können die Wiedergabe mit 11.2-Kanälen mit einer Kombination zwischen dem internen 9-Kanal-Leistungsverträger und einem externen 2-Kanal-Leistungsverträger durchführten. Schließen Sie den externen Verträger am PRE OUT-Anschluss an.

Für die 11.2-Kanalwiedergabe wahren Sie "Endstufen-Zuweis." und stellen den "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "11CH" ein (Seite 59).

• Sie können auch den PRE OUT-Anschluss für den Anschluss des Leistungsverständers am Frontkanal mit der Einstellung "Endstufen-Zuweis." - "Ext. Verst." verwenden (Seite 91). Ändern Sie die Einstellung ihrer Bevorzugung entsprechend.

PRE AMP-Modus

Sie können alle Laufsprecher an einem externen Veränderer anschließen und diesen Gerät nur als Vorveränderer verwenden.

Wenn Sie diesen Gerät als Vorveränderer einsetzen, ist damit die Wiedergabe bis zu 11.2-Kanalen möglich.

Wenn der PRE AMP-Modus verwendet wird, ist der Betrieb des internen Leistungsverträkers abgeschelt und die Störung des Vorverträkers durch den Leistungsverträker kann damit reduziert werden.

Um diesen Gerät als Vorveränder verwenden, wahren Sie "Endstufen-Zuweis." und stellen "Zuweis." mit den Schritten 3 und 4 von "Set up "Endstufen-Zuweis." auf "PRE AMP" ein (Seite 59).

• Wenn der PRE AMP-Modus verwendet wird, erfolgt an den Lautsprecheranschlüsse these Geräts keine Audioausgabe an der MAIN ZONE.
  Um die Laufsprecher für die Multizone (ZONE2/ZONE3) im PRE AMP-Modus zu verwenden, stellen Sie "Endstufen-Zuweis." - "Laatspr.Zuw." auf "Z2/Z3" (Seite 91). Bei dieser Einstellung erfolgt der Audioausgang der ZONE2 an den Surround-Back-Laufsprecheranschlüssen und für die ZONE3 an den Wide-Range-Laufsprecheranschlüssen.
• Informationen über den Anschluss der Leistungsverträger und des Lautsprechersystems finden Sie im Bedienungshandbuch des zu verwendenden Leistungsverträgers.

Dieser Abschnitt enthalt Informationen zur Einrichtung fur andere Laufsprechersysteme als das 7.1-Kanal-System (mit Surround-Back-Laufsprechern). Informationen zur Einrichtung des 7.1-Kanal-Systems mit Surround-Back-Laufsprechern finden Sie unter "Laufsprecher einrichten" (Seite 7) von "Einfache Variante".

Stellen Sie zuerst die Lautspeicher auf, und schlieben Sie an das Gerät an. Stellen Sie die Lautspecherimpedanz ein, wenn Sie Lautsprecher mit der Impedanz von 4 Ω oder 6 Ω verwenden (Seite 94 "LS-Impedanz").

Vor dem automatischen Einmessen können die unter gezeigten Einstellungen vorgenommen werden.

• Ändern der Verstärkerzurordnung (Endstufen-Zuweis.)
  Die Signalausgabe des Surr. BACK / AMP ASSIGN, F.HEIGHT/AMP ASSIGN oder F.WIDE/AMP ASSIGN-Lautsprecheranschlusses kann bei thisem Gerät auf ihre jeweilige Lautsprecherumgebung angepasst werden (Seite 59 "Einstellung Endstufen-Zuweis.")
• Einstellen der gewünschten Kanäle (Kanalausbahl)

Wenn Kanäle, die nicht benutzt werden sollen, bereits im Vorfeld eingestellt wurden, wird das Einmessen des betreffenden Kanals übersprungen und die Messzeit verkurzt sich dadurch. Sie können auch die Anzahl der Subwoofer oder der Surround-Back-Laatsprecherändern (Seite 60 "Einstellung Kanalauswahl").

1

Fernbedienung einrichten

Zonen-Modus einrichten

Drucken Sie ZONE SELECT, um die

Zone auf [M] (MAIN ZONE) zu setzen.

Die M-Anzeige leuchtet.

Drucken Sie ZONE SELECT

Betriebsmodus einrichten

Drücken Sie AMP, um die

Fernbedienung auf den AMP-

Bedienungsmodusinzustellen.

Drucken Sie AMP

2 Schlieben Sie das Einmessmikrofon an.

Nach dem Anschlieben des Einmessmikrofons wird das folgende Fenster angezeigt.

8>MESSAGEAUTOM.AUDYSSEY

DENON

SCHRITT1 Vorbereitung

Lutzprecher gemäß Handbuch einschließlich und aufschnitt. Folgende Optionen gof, eins

Endstufen-Zuweis.

Kanalaauswah!

Start d. Einmessung

Eingabe

Autom. Einmessung starten

3

Einstellung

"Endstufen-Zuweis."

Wahlen Sie "Endstufen-Zuweis." über und drücken Sie anschließend ENTER.

-MESSAGEAUTOM.AUDYSSEY

DENON

SCHRITT1 Vorbereitung

Lutsprecher gemäß Handbuch anschlieben und aufstellen. Folgende Optionen gef., eins.

Endstufen-Zuweis.

Kanalaauswahl

Start d. Einmessung

ingabe RETURN Abbrechen

Zugewiesene Endstufen der LS-Konfig. anpassen

ENDSTUFEN-ZUWEIS.
[1/2] DENON

NORMAL

ZONE

ZONE2

Zurück

7.2-Kanal/9.2-Kanal

4

Wahlen Sie mit die

Konfiguration der angeschlossenen Lautsprecher aus ("Zuweis").

NORMAL

Wahlen Sie die Einstellung "NORMAL" für die 7.2-Kanal-oder 9.2-Kanal-Wiedergabe mit den Surround-Back-, Front-Hochton- oder Front-Wide-Lautsprechern. Fahren Sie in thisem Fall mit Schritt 8 fort.

ZONE2

Wahlen Sie die Einstellung "ZONE2", um den internen Leistungsverträger des Geräts ZONE2 und der Stereogausgabe zuzuordnen.fahren Sie in dieser Sem Fall mit Schritt 5 fort.

Z2/Z3

Wahlen Sie die Einstellung "Z2/Z3", umden internen Leistungsvermöger des Gerats ZONE2, ZONE3 und der Stereogausgabe zuzuordnen.fahren Sie in thisem Fall mit Schritt 8 fort.

Z2/Z3(M)

Wahlen Sie die Einstellung "Z2/Z3(M) um den internen Leistungsverträker des Gerats ZONE2, ZONE3 und der Monoausgabe zuzuordnen.fahren Si in thisem Fall mit Schritt 5 fort.

Bi-AMP

Wahlen Sie die "Bi-AMP"-Einstellung für den Anschluss der Frontlawsprecher über den Bi-Amp-Anschluss. Fahren Sie in thism Fall mit Schritt 5 fort.

2CH

Für die 2-Kanal-Wiedergabe im DIRECT- oder STEREO-Modus wahlen Sie die Einstellung "2CH" zur Verwendung der anderen Front-Lautsprecher. Fahren Sie in thisem Fall mit Schritt 5 fort.

2CH Bi-AMP

Für die 2-Kanal-Wiedergabe im DIRECT- oder STEREO-Modus wahlen Sie die Einstellung "2CH Bi-AMP" zur Verwendung der anderen Front-Lautsprecher für die Bi-Amp-Wiedergabe. Fahren Sie in thisem Fall mit Schritt 8 fort.

Front B	Wählten Sie die Einstellung “Front B” zur Verwendung des zweiten Front-Lautsprechersatzes für die Wiedergabe. Fahren Sie in thisem Fall mit Schritt 5 fort.
11CH	Wählten Sie die Einstellung “11CH” zur Wiedergabe von 11.2-Kanälen mit einer Kombination zwischen dem internen 9-Kanal-Leistungsverträger und einem externen 2-Kanal-Leistungsverträger. Fahren Sie in thisem Fall mit Schritt 6 fort.
PRE AMP	Wählten Sie die Einstellung “PRE AMP” zur Verwendung dieser Geräts als Vorverträger, indem Sie alle Lautsprecher an einem externen Verträger anschließen. Sie können bis zu 11.2 Kanäle wiedergeben. Fahren Sie in thisem Fall mit Schritt 7 fort.

5 Wahlen Sie mit "Laatspr.Zuw." und dann mit einen Laatsprecher für den mit "Endstufen-Zuweis." zugeordneten Audioausgang aus.

S.BACK Wahlen Sie die Einstellung "S.BACK" fur die zugeordnete Audioausgabe von den Surround-Back-Loutsprechern.

F.HEIGHT Wahlen Sie die Einstellung "F.HEIGHT" für die zugeordnete Audioausgabe von den Fronthochtönern.

F.WIDE Wahlen Sie die Einstellung "F.WIDE" für die zugeordnete Audioausgabe von den FrontWide-Latsprechern.

6 Wahlen Sie mit "Ext. Verst." und mit den PRE OUT-Anschluss aus, an dem des externe Leistungsveränderungen angeschlossen ist.

Height	Wahlen Sie die Hoheneinstellung für den Anschluss eines externen Leistungsvermösters an den Front-Hochtonanschlüssen (FHL/FHR) des PRE OUT-Anschlusses für die Wiedergabe.
Front	Wahlen Sie die Einstellung “Front” für den Anschluss eines externen Leistungsvermösters an den Frontanschlüssen (FL/FR) des PRE OUT-Anschlusses für die Wiedergabe.

7 Wahlen Sie mit "Lautspr.Zuw." und dann mit die Einstellung, ob Sie die Lautsprecheranschlüsse für den Mehrzonenbetrieb verwenden wollen oder nicht.

Keiner

Wahlen Sie die Einstellung "Keiner", wenn Sie für den Mehrzonenbetrieb die Laatsprecheranschlüsse nicht verwenden sollen.

ZONE2/3

Wahlen Sie die Einstellung "ZONE2/3", wenn Sie die Lautsprecheranschlüsse für den Mehrzonenbetrieb verwenden wollen.

8 Drücken Sie RETURN, um die Einstellung "Endstufen-Zuweis." zu verlassen.

9 Einstellung "Kanalausswahl" Wahlen Sie "Kanalausswahl" über und drücken Sie anschließend ENTER

10 Wahlen Sie mit einen Kanal aus.

Front

Auswahlen, um die Front-Lautsprecher zu verwenden.fahren Sie in thisem Fall mit Schritt 11 fort.

"Front" kann eingestellt werden, wenn unter "Endstufen-Zuweis." die Option "Front B" aktiviert ist.

Subwoofer

Wahlen Sie die zu verwendende Anzahl der Subwoofer aus.fahren Sie in thisem Fall mit Schritt 12 fort.

Surround Back

Wahlen Sie die zu verwendende Anzahl der Surround-Back-Lautsprecher aus.fahren Sie in thisem Fall mit Schritt 13 fort.

"Surround Back" kann nicht eingestellt werden, wenn "Endstufen-Zuweis." - "Zuweis." auf "ZONE2/3" oder "Lautspr. Zuw." auf "S.BACK" eingestellt ist.

Front Height

Aktivieren, um keine Fronthochtener zu verwenden.fahren Sie in thisem Fall mit Schritt 14 fort.

• "Front Height" kann nicht eingestellt werden, wenn "Endstufen-Zuweis." - "Zuweis." auf "ZONE2/3", "2CH Bi-AMP" oder "Lautspr.Zuw." auf "F.HEIGHT" eingestellt ist.

Front Wide

Aktivieren, um keine Front-Wide-Lautsprecher zu verwenden. Fahren Sie in thisem Fall mit Schritt 14 fort.

• "Front Wide" kann nicht eingestellt werden, wenn "Endstufen-Zuweis." - "Zuweis." auf "ZONE2/3", "2CH Bi-AMP" oder "Lautspr.Zuw." auf "F.WIDE" eingestellt ist.

11 Wahlen Sie mit einen Front-Lautsprecher aus.

A

Anwahlen, um Front-Lautsprecher A zu verwenden.

B

Anwahlen, um Front-Lautsprecher B zu verwenden.

A+B

Anwahlen, um Front-Lautsprecher A und B gleichzeitig zu verwenden.

12 Stellen Sie mit ein, ob ein Subwoofer-Kanal einzumessen ist oder nicht.

Messung

Einstellung für die Einmessung von zwei Subwooofern (Multi-Subwoofer-Kalibrierung).

Messung

Aktivieren, um einen Subwoofer einzumessen.

Überspringen Aktivieren, um keinen Subwoofer einzumessen.

• Wenn zwei Subwoofer verwendet werden, wahren Sieitte "Messung (2 Lautsp.)".

13 Wahlen Sie mit die Einstellung, ob ein Surround-Back-Kanal einzumessen ist oder nicht.

Messung

Aktivieren, um zwei Surround BackLautsprecher einzumessen.

Messung

Aktivieren, um einen Surround BackLautsprecher einzumessen.

Überspringen Aktivieren, um keinen Surround Back-Lautsprecher einzumessen.

14 Wahlen Sie mit die Einstellung, ob Breitband-Frontkanä einzumessen sind oder nicht.

Messung

Aktivieren, um die Fronthochtener oder Front-Wide-Lautsprecher einzumessen.

Überspringen Aktivieren, wenn die Fronthochtener oder Front-Wide-Laatsprecher nicht eingemessen werden sollen.

15 Drucken Sie ENTER.
Fahren Sie mit Schritt 6

SCHRITT1Vorbereitung

auf Seite 9 fort.

HINWEIS

Nach dem "Messautom. Audyssey®")dürfen Sie die Lautsprecherverbindungen oder die SubwooferLautstärke nicht mehr verändern. Sollten Sie Änderungen vornehmen, müssen Sie "Messautom. Audyssey" wiederholen.

Wiedergabe (Fortgeschrittene Bedienung)

Wiedergabe (Grundfunktionen) (Seite 28)

Auswahl eines Audiomodus (SURROUND-MODUS)

(16)Seite 46)

□HDMI-Steuerfunktion (Seite 61)
Funktion Sleep Timer (Seite 62)
Regeln der Laufsprecherlautstärke (Seite 62)
Schnellwahl-Funktion (Seite 63)
REC OUT-Modus (16) 63
Party-Modus-Funktion (Seite 64)
Bedienung eines Media-Controllers zur Wiedergabe von Musik und Standbildern (Seite 65)
Netzwerk-Steuerfunktion (Seite 66)
Verschiedene Speicherfunktionen (1962) 67

Praktische Funktionen

HDMI-Steuerfunktion

Wenn these Gerät mit einem Fernseher und einem mit HDMI steuerbaren Player verbunden ist, haben Sie folgende Bedienungsmöglichkeiten. Einstellungen, die these Gerät nicht betreffen, müssen am jeweiligen Gerät vorgenommen werden.

Die Abschaltung these Gerätes kann an die Abschaltung des Fernsehers gekoppelt werden.
- Mit der Auswahl einer TV-Funktion konnen Sie dann bestimmte Tonausgabe schalten. Wenn Sie unter den Funktionseinstellungen für die TV-Audioausgabe die Option "Audioausgabe vom Veränderkaktivieren, können Sie den Veränderkaktiveren einschalten.
Die Lautstärke这点es Gerätes konnen Sie über die TV-Lautstärkeeinstellung festlegen.
Die Eingangsquellen这点 Gerätes konnen Sie durch Kopplung an die TV-Eingabe umschalten.
Beim Starten der Wiedergabe schalten die Eingangsquellen these Gerätes auf die jeweilige Player-Funktion um.

HINWES

• Wenn "HDMI Steuerung" - "Steuerung" auf "EIN" eingestellt ist, verbraucht das Gerät im Standby mehr Strom.
• Mit den HDMI-Steuerrufkarten leisten sich Fernsehgeräte bedieren, die mit der HDMI-Steuerrufkction kompatibel sind. Achten Sie darauf auf, dass der Fernseher und die HDMI-Kabel angeschlossen sind, bevor Sie eine HDMI-Steuerrufkution aufrufen.
• Bestimmte Funktionen setzen sich je nach angeschlossenem Fernsehgerät oder Player unter Umständen nicht betätigten. Lesen Sie deshalb vorab die Bedienanleitungen der einzelnen Geräte.
• Wenn "Ausschaltkontrolle" im Menu auf "AUS" eingestellt ist (Seite 95), Goes these Gerät nicht in den Standby, selbst wenn sich das angeschlossene Gerät im Standby-Modus befindet.
• Falls die Geräteverbindungen geändert werden, z. B. durch Ergänzung weiterer HDMI-Geräte, wird die Gerätekopplung unter Umständen neu initialisiert. Wenn dies zutrifft, müssen Sie die Einstellungen erneut festlegen.
• Wenn "HDMI Steuerung" - "Steuerung" auf "EIN" eingestellt ist, kann ein HDMI Terminal nicht an "TV" in "Eingangsszuoordnung" (Seite 78) zugewiesen werden.

1 Aktivieren Sie die HDMI-Steuerungsfunktion desses Geräts. Stellen Sie "HDMI Steuerung" - "Steuerung" (Seite 95) auf "EIN" ein.
2 Schalten Sie alle Geräte ein, die per HDMI-Kabel verbunden sind.
3 Stellen Sie die HDMI-Steuerrufkction bei allen Geräten ein, die per HDMI-Kabel angeschlossen sind.

• Zur Überprüfung der Einstellungen schlagen Sieitte in den Bedienungsanleitungen der angeschlossenen Geräte nach.
• Führer Sie die Schritte 2 und 3 bei Geräten aus, die nicht angeschlossen sind.

4 Schalten Sie den Fernseheingang auf den an diesen Gerät angeschlossenen HDMI-Eingang.
5 Schalten Sie den Eingang deses Gerätes auf die HDMI-Eingangsquelle, und stellen Sie fest, ob das Bild vom jeweiligen Abspiel gerät einwandfrei ist.
6 Wenn Sie den Fernseher auf Standby umschalten, prufen Sie, ob diesen Gerät ebenfalls auf Standby-Betrieb umschaltet.

Falls die HDMI-Steuerfunktion nicht korrekt Funktioniert, kontrollieren Sie folgende Punkte.

• Ist das TV-Gerät mit den HDMI-Steuerfunktionen kompatibel?
• Ist "HDMI Steuerung" - "Steuerung" (28) (Seite 95) auf "EIN" gestellt?
• Ist "Ausschaltkontrolle" (26) Seite 95) auf "Alle" oder "Video" gestellt?
• Ist "Kontroll-Monitor" (2017) auf die Monitorausgabe für Fernsehen eingestellt?
• Ist im Falle eines Doppelmonitoranschlusses "Kontroll-Monitor" (Seite 95) im Menu auf einen Monitor ohne HDMI-Steuerung einzustellen?
• Sind die Einstellungen für die HDMI-Steuerfunktionen aller Geräte korrekt?

HINWEIS

Falls einer der nachfolgenden Punkte zutrifft, muss die Sperrfungtion eventuell zurückgestellt werden. Die Schritte 2 und 3 müssen dann im Anschluss erneut durchgeführt werden.

• "Eingangszuordnung" - "HDMI" (2018) (Seite 78) wurde die Einstellung geändert.
  Die Einstellung "HDMI-Ausgang" (2016) 94) wurde geändert.
  Die Verbindung zwischen dem Gerät und dem HDMI-Anschluss hat sich geändert, oder es sind weitere Geräte hinzugekommen. 61

Funktion Sleep Timer

Sobald das eingestellte Intervall verstrichen ist, schaltet das Gerät automatisch auf Standby um.

Dies ist weitere besonderss angenehm, wenn man ein Quelle zum Einsatz abspielt.

Drücken Sie SLEEP und setzen Sie sich die Zeit aneigen, die Sie einstellen können.

Die "SLEEP" Anzeige auf dem Display leuchtet.

• Jedes Mal wenn SLEEP gedrück wird, verändert sich die Zeit, wie weiter unter gezeigt.

Zur Bestätigung der Einschrafdauer nach deren Ablauf das Gerät abgeschaltet wird

Drucken Sie SLEEP.

"Sleep: *min" erscheint auf dem Display

• Einschrafdauer

Deaktivierung des Einschlaftimers

Drucken Sie SLEEP zur Einstellung von "OFF".

Die Anzeige "SLEEP" auf dem Display erflicht.

• Der Einschlaf-Timereinstellung wird storniert, wenn das Gerät in den Standby-Modus geschalte wird.
• Die Einschlaftimerfunktion kann für die verschiedene Zonen separate eingestellt werden - siehe (Seite 70 "Funktion Sleep Timer").

Regeln der Laufsprecherlautstärke

Sie können den Kanalpegel entweder anhand der Wiedergabequelle oder nach eigenen Vorstellungen wie unter beschrieben einstehen.

Regeln der Lautstärke der verschiedenen Laufsprecher

1 Drücken Sie ZONE SELECT, um die Zone auf [M] (MAIN ZONE) zu setzen. Die [M]-Anzeige leuchtet.
2 Drücken Sie AMP, um die Fernbedienung auf den AMP-Bedienungsmodus einzustellen.
3 Drucken Sie CH LEVEL.

4 Wahlen Sie mit den Laufsprecher aus. Der Laufsprecher, für den die Einstellung vorgenommen werden kann, schaltet jedem Mal, wenn die Taste gedrückt wird, um.
5 Stellen Sie die Lautstärke mit ein.
- Mit "AUS" können Sie die Subwoofer-Ausgänge während der 2-Kanalwiedergabe im DIRECT- oder STEREO-Modus abschalten. Wahlen Sie "Subwoofer" und dann mit "EIN" oder "AUS".

Wenn eine Kopfhörerbuchse eingesteckt wird, können die Kopfhörer-Kanalpegel angepasst werden.

Regeln der Lautstärke von Laufsprechergruppen (Fader-Funktion)

Mit dieser Funktion konnen Sie den Klang von allen Front (Front-Lautsprecher / Fronthochtener / Front-Wide-Lautsprecher / Center-Lautsprecher)- oder Back (Surround-Lautsprecher / Leicht nach unten neigen)-Lautsprechem auf einmal einstellen (ausblenden).

1 Drücken Sie ZONE SELECT, um die Zone auf M (MAIN ZONE) zu setzen. Die M-Anzeige leuchtet.
2 Drücken Sie AMP, um die Fernbedienung auf den AMP-Bedienungsmodus einzustellen.
3 Drucken Sie CH LEVEL.
4 Verwenden Sie , um "Fader" auszuwahlen und wahren Sie dann das einzustellende Element über

5 Stellen Sie mit die Lautstärke der Lautsprecher ein.

(◁:Front,▷:Rückseite)

• Der Subwoofer ist von der Fader-Funktion nicht betroffen.
• Der Fader kann so lange eingestellt werden, bis die Lautstärke des leisesten Lautsprechers -12dB beträgt.

Schnellwahl-Funktion

Alle Einstellungen unter Schritt 1 können zusammen gespeichert werden. Durch Speichern möglich verwendeter Einstellungen haben Sie einenchnellen Zugriff und konnen eine WiedergabeumgebungGENießen, die stets die selbst ist.

Einstellungen speichern

1 Fügen Sie die Elemente weiter unter zu den Einstellungen hinzu, die Sie speichern möchten.

① Eingangssquelle (28)
② Lautstärke (Seite 28)
③ Surround-Modus (1986) 46
④ Video-Quelle (Seite 78)
⑤ Audyssey-Einstellungen (MultEQ® XT 32, Dynamic EQ®, Dynamic Volume®) (Seite 85)

2 Halten Sie die gewünschte QUICK SELECT solange gedrückt, bis das Display "Memory" anziegt.

Die aktuellen Einstellungen werden gespeichert.

[Schnellwahl-Standardeinstellungen]

	Eingangsquelle	Lautstärke
QUICK SELECT 1	BD	-40 dB
QUICK SELECT 2	SAT/CBL	-40 dB
QUICK SELECT 3	DOCK	-40 dB

Einstellungen aufrufen

Drücken Sie auf QUICK SELECT bei den Einstellungen, die Sie speichern möchten.

Die Q1, Q2 oder Q3 Anzeige auf dem Display leuchtet.

Benennt die Einstellungen für Quick Select

Siehe unter "Quick Select Name" (128) (Seite 101).

• Die Schnellwahlfunktion kann für die verschiedene Zonen einzeln eingestellt werden (Seite 70 "Schnellwahl-Funktion").
• Diese Funktion ist auch durch Drücken von QUICK SELECT auf dem Gerät möglich.

HINWEIS

Eingangsquellen, die mit der Schnellwahlfunktion gespeichert werden, können nicht ausgewählten werden, wenn darauf im Menu "Quelle löschen" (16-17) Seite 100) eingestellt wurde. Speichern Sie sie in thisem Fall erneut.

REC OUT-Modus

Wenn die Anschlüsse für Audio/Video-Aufnahmen (DVR Ausgabe) verwendet werden, können Sie das Audio oder Video von einer anderen Programmquelle aufnehmen, während Sie sich den aktuellen Track anhören.

1 Drücken Sie ZONE2/3/REC SELECT. Auf dem Display wird "ZONE2 SOURCE" angezeigt.

2 Drehen Sie SOURCE SELECT, bis "RECOUT SOURCE" angezeigt wird. Die Anzeige REC leuchtet.

3 Drehen Sie SOURCE SELECT, um die Quelle, von der aufgenommen werden soll, auszuwahlen.

• Genauere Angaben zur Bedienung des Geräts führen Sie in der Bedienungsanleitung des jeweiligen Geräts.
  4 Beginnen Sie mit der Aufnahme.
• Genauere Angaben zur Bedienung des Geräts führen Sie in der Bedienungsanleitung des jeweiligen Geräts.

• Drücken Sie ZONE2/3 / REC SELECT und drehen Sie SOURCE SELECT bis "ZONE2 SOURCE" angezeigt wird, um den Vorgang abzubrechen.
• Machen Sie eine Testaufnahme, bevor Sie mit der tatsächlichen Aufnahme beginnen.
• Es werden nur dann Signale an die analogen REC OUT-Anschlüsse ausgegeben, wenn es sich bei den eingehenden digitalen Signale an den digitalen Eingängen (OPTICAL/COAXIAL) um PCM-Signale (2 Kanäle) handelt.
• Da das digitale Audiosignal vom HDMI oder DENON LINK Anschuss nicht an den digitalen Aufnahmeanschluss (OPTICAL) ausgegeben wird, sollen den Sie die Verbindung über die OPTICAL und COAXIAL Anschlüsse herstellen.
• Quellen, die im REC OUT-Modus ausgewählt werden, werden auch über ZONE2 ausgegeben.

• Folgende Tasten stehen auf der Fernbedienung im Modus REC OUT zur Verfügung, wenn der Betrieb auf ZONE2 eingestellt ist:

• ZONE/DEVICE Ein-/Aus-Schalter
  Stummschalttaste

• Hauptlaufstärkeregelung

HINWEIS

• Ihr Aufnahmen dienen Ihr dem personlichen Vergnügen und)durfen nicht ohne Genehmigung des Urheberrechtsinhabers fur andere Zwecke verwendet werden.
• Eingangsquellen, bei der unter "Quelle Löschen" (Seite 100) die Option "Löschen" ausgewählt wurde, können nicht gelöscht werden.

Party-Modus-Funktion

Eine einzige Eingangssquelle (Internetradio, Medienserver oder iPod DIRECT) kann auf mehreren DENON-Produkten, die mit einer Party-Modus-Funktion ausgestattet und an ein Netzwerk angeschlossen sind, abgespielt werden.

Der Party-Modus besteht aus einem "Organisator" und bis zu vier "Teilnehmern". Wenn eine Einheit den Party-Modus als Organisator startet, nehem bis zu vier Geräte, bei denen die Party-Modus-Funktion aktiviert ist, automatisch an der Party als Teilnehmer daran teil. Die "Party-Modus" (16) Seite 98) muss im Voraus auf "EIN" eingestellt werden, um die Party-Modus-Funktion zu verwenden.

Den Party-Modus als Organisator starten

3 Spieler Sie den gewünschten Titel.

Den Party-Modus abbrechen

1 Drücken Sie, während Sie im Party-Modus sind, auf PARTY. "Party-Modus beenden?" wird im Menübildschirm angezeigt.
2 Drücken Sie wahlen Sie "Ja", und drücken Sie anschließend ENTER. "Empfangsgerät(e) ausschalten?" wird angezeigt.
3 Drücken Sie wahlen Sie "Ja" oder "Nein", und drücken Sie anschließend ENTER.

Ja Der Strom der Teilnehmer wird ausgescheltet und der Party-Modus wird abgebrochen.
Nein Der Party-Modus wird abgebrochen, ohne den Strom der Teilnehmer auszuschalten.

Im Party-Modus als Teilnehmer teilnehmen

• Sobald der Organisator den Party-Modus startet, werden bis zu vier Teilnehmer automatisch ausgewählt. Es ist keine Bedienung notwendig.
• Wenn ein Gerät ein Teilnehmer wird, erscheint PARTY auf dem Display. Die Eingangsquelle schaltet automatisch zu "NET/USB" um und die selbst Eingangsquelle wie auf dem Organisator wird abgespielt.
• Wenn es weniger als vier Teilnehmer sind, kann ein Gerät am Party-Modus teilnehmer, nachdem es schon angefangen hat. Um am Party-Modus teilzunehmen, führen Sie die Bedienung wie unter den beschrieben durch.

1 Drücken Sie PARTY. "Party-Modus aufrufen?" wird angezeigt.
- Wenn Sie nicht mit dem Netzwerk verbunden sind, erscheint eine Fehlermeldung.
2 Drücken Sie wahlen Sie "Ja", und drücken Sie anschließend ENTER.

Den Party-Modus abbrechen

1 Drücken Sie, während Sie im Party-Modus sind, auf PARTY. "Party-Modus beenden?" wird im Menübildschirm angezeigt.
2 Drücken Sie wahlen Sie "Ja", und drücken Sie anschließend ENTER.

In thisem Fall verbleiben die anderen Geräte im Party-Modus.

"Flickr", "Last.fm", "Napster" und "USB" sind im Party Modus nicht verfügbar.

Es kann nur einen Organisator im Netzwerk geben. Um einen neuen Party-Modus zu gründen, brechen Sie zuerst den gegenüber dem Party-Modus ab.

Bedienung eines Media-Controllers zur Wiedergabe von Musik und Standbildern

• Führer Sie diesen Verfahren mit einem Media-Controller durch, der dem Standard DLNA (Digital Living Network Alliance) entspricht.
• These Funktion ermitteligt Ihnen die Wiedergabe eines Inhalts von einem Computer (Media-Server) oder angeschlossen an einem Netzwerk durch die Bedienung eines Media-Controllers an diesen Netzwerk.
• Es gibt zwei Arten der Bedienung an einem Media-Controller.

□ Inhalte auf einem Computer (Mediaserver) abspielen

1 Durchsuchen Sie mit dem Media-Controller den Media-Server am gleichen Netzwerk und wahren Sie den Inhalt, den Sie abspielen wollen.
2 Wahlen Sie diesen Gerät mit dem Media-Controller aus den Produkten am Netzwerk.

Die Wiedergabe der Inhalte, die unter Schritt 1 ausgewählten wurden, beginnt.

• Wenn Sie these Gerät mit dem Media-Controller auswahlen, wird der Name these Geräts unter "Friendly Name" (12) Seite 98 "Name im Netzwerk") angezeigt.

• Folgende Bedienungen sind mit dem Media-Controller möglich:

• Dateifunktionen (Play, Stop, Pause, Titelsuche)

• Play-Modus Einstellungen (Wiederholung/Zufall)
  Lautstärkeregelung

□ Abspielen von Inhalten auf dem Media-Controller

1 Auswahl des Inhalts, den Sie vom Media-Controller abspielen wollen.
2 Wahlen Sie these Gerät mit dem Media-Controller aus den Produkten am Netzwerk.

Die Wiedergabe der Inhalte, die unter Schritt 1 ausgewählten wurden, beginnt.

• Wenn Sie diesen Gerät mit dem Media-Controller auswahlen, wird der Name these Geräts unter "Friendly Name" (12) Seite 98 "Name im Netzwerk") angezeigt.

• Folgende Bedienungen sind mit dem Media-Controller möglich:

• Dateifunktionen (Play, Stop, Pause, Titelsuche)

• Play-Modus Einstellungen (Wiederholung/Zufall)
  Lautstärkeregelung

• Wahlend der Bedienung des Media-Controllers wird auf dem Menübildschirm angezeigt.
• Für die verschiedene Einstellungen und Bedienungsverfahren beachten Sie die Bedienungsanleitung des verwendeten Media-Controllers.
• Wenn Sie these Gerät mit dem Media-Controller auswahlen, wird der Name dieser Geräts unter "Friendly Name" angezeigt. "Friendly Name" kann unter "Name im Netzwerk" (16) Seite 98) wie gewünscht geändert werden, so dass man es leicht von anderen Geräten unterscheiden kann.
• Wenn die Wiedergabe vom Media-Controller gestartet wird, schaltet these Gerät automatisch auf "NET/USB" um. Des Weiteren schaltet sich der Strom automatisch an, wenn die "Netzwerk-Standby"-Einstellung (Seite 98) auf "EIN" eingestellt wird.

HINWEIS

Wenn Bedienungen hinsichtlich dem Durchsuchen oder der Wiedergabe (Wiedergabe, Stopp, Pause, Track durchsuchen) an thisem Gerät vorgenommen werden, wird die Verbindung mit dem Netzwerk getrennt. Die Netzwerkverbindung wird ebenso getrennt, wenn der Party-Modus gestartet wird.

Netzwerk-Steuerfunktion

Sie können diese Gerät mit Hilfe eines Browsers bedieren.

1 Schalten Sie "Netzwerk-Standby" auf "EIN" (Seite 98).
2 Zur Kontrolle der IP-Adresse dieser Gerätes wahren Sie im Menu "Netzwerkinfo" (Seite 99).

3 Geben Sie die IP-Adresse desses Geräts in die Adresszeile des Internet Explorers ein.

Beispiel: Wenn das Gerät die IP-Adresse "192.168.100.19" hat, geben Sie "http://192.168.100.19/" ein.

① IP-Adresse eingeben.

4 Wenn das obere Menu angezeigt wird, klichen Sie auf den gewünschten Menu eintrag.

② Zum Bedieren jeder Zone anklicken. (Beispiel 1)
③ Zum Aufrufen des Einstellmenüss anklicken. (Beispiel 2)
④ Klichen Sie, um die Einstellung des Netzwerk-Steuerbildschirms zuändern. (Beisiel 3)
⑤ Zum Bedieren eines kleinen Displays wie z. B. bei einem PDA etc. anklicken. (Beispiel 4)

5 Bedienung. [Beispiel 1] Kontrollbildschirm für die Hauptzone

⑥ Zum Ausführren der einzelnen Funktionen anklichen.

Die jeweilige Funktionsanzeige wird eingeblendet.

(Beispiele 5)

⑦ Zum Abrufen der neuesten Informationen anklicken.

In der Regel werden die neuesten Informationen bei jeder Betätigung einer Funktion abgerufen. Bei Bedienung direkt am Gerät mussen Sie jedoch darauf klichen, da das Display sonst nichtactualisiert wird.

⑧ Zur Rückkehr zum oberen Menu anklicken.

Wird angezeigt, wenn "Top Menu Link Setup" in [Beispiele 3] auf "ON" gestellt wird.

(9) Anklicken, um eine Einstellung in die "Favoriten" Ihrches Browsers zu übernehmen.

Wir empfehlen, die Einstellungsbildschirme für die verschiedene Zonen der Browser-Favoriten zu registrieren, so dass Sie nicht aus Versehen Menüvorgänge für Zonen ausführten, die Sie nicht bedieten wollen.

[Beispiel 2] Konfigurationmenu-Bildschirm

10 Klichen Sie auf den Menüeintrag, in dem Sie die Eintellungen festlegen möchten.
Im Display auf der rechten Seite werden die einzelnen Einstellungen angezeigt.
⑪ Klichen Sie auf "SAVE", um die Einstellungen zu speichern, und klichen Sie auf "LOAD", um die Einstellungen aufzurufen.
Die jeweiligen Bedienoptionen werden angezeigt.
12 Auf "v" klichen und aus den angezeiteten Einträgen ausgehalten.
⑬ Zum Festlegen einer Einstellung auf die Option klichen.
14 Nach dem Eingeben der Zeichen zum Einstellen auf "Set" oder auf "Def" klichen, um zur Standardeinstellung. zusückzukehren.
15 Geben Sie die Zahlen ein, oder klichen Sie auf "<" oder ">", um die Einstellung zu wahren. Klichen Sie dann auf "Set".

[Beisiel 3] Netzwerk-Steuerbildschirm

16 Auf "ON" klichen, um die Verbindung im Hauptmenü einzurichten. Nach dem Konfigurieren aus den einzelnen Funktionsmenü wieder zum Hauptmenü zurückkehren. (Standardeinstellung: "OFF")
⑦ Zur Rückkehr zum oberen Menu diese Option anklichen.

[Beispiel 4] PDA-Mentuanzeige

18 Zum Bedieren der einzelnen Zonen diesen Menüeintrag auswahlen.

HINWEIS

In der PDA-Menüanzeige können Sie weder Optionen im Einstellmenü noch Zonen-Namen ändern.

[Beispiel 5] Net Audio-Funktionsanzeige

19 Klichen Sie auf die Menüoptionen, deren Wiedergabe Sie starten möchten.
20 Zur Auswahl des Preset-Kanals für die Wiedergabe auf "v" klichen.
② Beim Speichern von Presets auf "v" klichen, um den zu speichernden Kanal auszuwahlen. Anschließlich auf "MEMORY" klichen.
22 Be der Sueche anhand eines Akronyms auf "v" klichen und aus den dargestellen Zeichen auswahlen.
Zum Wiederholen der Wiedergabe auf diesen Eintrag klichen.
24 Zur Auswahl von Menüeinträgen auf diesen Eintrag klichen.
Zum Anhaltener Wiedergabe anklichen.
Zur Zufallswiedergabe anklichen.

[Beispie 6] Zugewiesener iPod Touch Bildschirm

• Wenn vom iPod Touch-Browser aus zugegriffen wird, wird ein optimierter Bedienungsbildschirm angezeigt.

Verschiedene Speicherfunktionen

□ Persönliche Speicher-Plus-Funktion

Über diese Funktion werden die für die einzeln Eingangsquellen zuletzt gewählten Einstellungen (Eingangsmodus, SurroundModus, HDMI-Ausgangsmodus, MultEQ® XT 32, Dynamic EQ®, Dynamic Volume®, Audio Delay usw.) verwendet.

Die Surround-Parameter, Klangeinstellungen und Lautstärken der verschiedene Laufsprecher werden für die jeweiligen Surround-Modi gespeichert.

□ Speicher der letzten Funktion

Mit dieser Funktion werden die Einstellungen gespeichert, die verwendet wurden, bevor das Gerät in den Bereitschaftsmodus geschaltet wurde.

Wenn das Gerät wieder eingeschaltet wird, werden diese Einstellungen wiederhergestellt.

Wiedergabe in ZONE2/ZONE3 (Separator Raum)

• Das Gerät kann für die AV-Versorgung in zwei Räumen eingesetzt werden, zum einen in der MAIN ZONE, das ist der Raum, in dem das Gerät stehen, und zum anderen in ZONE2, ZONE3 (einem separaten Raum).
• Dieselbe Signalquelle kann gleichzeitig in der MAIN ZONE, ZONE2 und in ZONE3 wiedergegeben werden. Aber auch die Wiedergabe unterschiedlicher Signalquellen in der MAIN ZONE, ZONE2 und in ZONE3 ist möglich.

Die für ZONE2 gewähnte Quelle wird auch über die Aufnahme-Ausgangsanschlüsse ausgegeben.

Audioausgabe

Sie konnen dies auf zwei Arten tun, wie weiter unter beschrieben.

Wahlen Sie eine der Methoden aus.

① ZONE2-Wiedergabe durch Lautsprecherausgabe
② ZONE2-Wiedergabe durch Audioausgabe (PRE OUT)

Uber einen externen Veränder.

ZONE Wiedergabe durch Laufsprecherausgabe

Die Audiosignale ZONE2 und ZONE3 werden von den SURR. BACK/AMP ASSIGN, F.HEIGHT/AMP ASSIGN oder F.WIDE/AMP ASSIGN-Lautsprecheranschlüssen these Gerätes ausgegeben, die die Veränderung fuktur verwenden.

ZONE Wiedergabe durch Lautsprecherausgabe

	Einstellung "Zuweis." (Seite91)und Audiosignal-Ausgabe		Lautsprecher anschließen
ZONE2	ZONE2	Ausgabesign: Stereo (L/R)	ZONE2 (L) (R) + -
ZONE2 und ZONE3	Z2/Z3	Ausgabesign: Stereo (L/R)	ZONE2 (L) (R) + -
ZONE2 und ZONE3	ZONE2/3-MONO	Ausgabesign: Monaural	ZONE2 (L) (R) + -

Wenn "Zuweis." auf "ZONE2" oder "ZONE2/3-MONO" eingestellt ist, können Sie die AMP ASSIGN-Lautsprecheranschlüsse für ZONE2 und ZONE3 in "Endstufen-Zuweis." - "Lautspr.Zuw."ändern (16) Seite 91).

② ZONE Wiedergabe durch Laufsprecherausgabe (PRE OUT)

Die Audiosignale der Audioausgangsanschlüsse ZONE2 und ZONE3 these Gerätes, werden an die ZONE2- und ZONE3-Verträger ausgegeben und auf diesen Verträkern abgeschweit.

Wir empfehlen die Verwendung von qualitativ hochwertigen Pin-Plug-Kabeln für Audioanschlüsse, damit Nebengeräuche unterrückt werden.

HINWEIS

• Wenn die Eingangsquelle, deren die digitalen Eingänge (OPTICAL/COAXIAL) zugeordnet sind, in ZONE2 oder ZONE3 ausgewähl ist, findet eine Wiedergabe nurstatt, wenn es sich um ein digitales Signal im PCM-Format (2-Kanal) handelt.
• Die Wiedergabe der von den HDMI oder DENON LINK-Anschlüssen eingehenden digitalen Audiosignale können in ZONE2 und ZONE3 nicht wiedergegeben werden.
• Wenn bestimmte digitale Signale am Eingang anliegen, ist über die ZONE2 und ZONE3 Audioausgänge unter Umständen Rauschen zu horen.

Videoausgabe

Videoanschluss

Die Videosignale am Videoausgang von ZONE2 des Geräts werden über den Anschluss ZONE2 für das TV-Gerät ausgegeben.

HINWEIS

Die über HDMI oder über die Component-Anschlüsse eingehenden Videosignale können nicht an ZONE2 ausgegeben werden.

Wiedergabe

1 Drücken Sie ZONE SELECT zur Umschaltung des Zonenmodus auf Z2 (ZONE2) oder Z3 (ZONE3).
2 Drucken Sie AMP.
3 Drücken Sie auf ZONE/DEVICE ON, um ZONE2 oder ZONE3 einzuschalten. Die Z2 oder Z3-Anzeige auf de Display leuchtet.
- Wenn Sie im Standby-Modus die Auswahltaste für die Eingangsquelle drücken, schaltet sich das Gerät ein.
- Mit ZONE/DEVICE OFF wird ZONE2 oder ZONE3 abgeschaltet.
- ZONE2 oder ZONE3 kann ein-oder abgeschaltet werden, indem Sie auf dem Gerät ZONE2 ON/OFF oder ZONE3 ON/OFF drücken.

4 Drücken Sie die Auswahrtaste für die Eingangsquelle. Das Audio-Video signal der gewährten Quelle wird in ZONE2 ausgegeben.

• Drücken Sie ZONE2/3 / REC SELECT auf dem Gerät und drehen Sie anschließend SOURCE SELECT, um eine Eingangssquelle auszuwahlen.

Sind sowohl MAIN ZONE als auch ZZONE2 (ZONE3) auf ON eingestellt, kann nur die MAIN ZONE ausgeschalten werden. Wahlen Sie [M] (MAIN ZONE) in Schritt 1 und drücken Sie anschließend ZONE/DEVICE OFF.

Einstellung der Lautstärke

Stellen Sie die Lautstärke mit VOL ▲▼ ein.

[Einstellbereich] - - - - 80dB -40dB -18dB

(Wenn "Lautstärke-Anzeige" (Seite 100) auf "Relativ" eingestelltist.)

[Einstellbereich] 0-41-99

(Wenn "Lautstärke-Anzeige" (12) Seite 100) auf "Absolut" eingestelltist.)

• Beim Kauf ist "Lautstärkegrenze" (1976) auf "-10dB (71)" eingesetzt.

Drucken Sie ZONE2/3REC SELECT auf dem Gerät und drehen Sie anschließend MASTER VOLUME, um die Lautstärke zu regeln.

Vorübergehendes Ausschalten des Tons

Drucken Sie MUTE.

Der Ton wird auf den Pegel, der im Menu unter "Muting-Pegel" (Seite 99) eingestellt wurde, gedämpft.

• Stellen Sie die Lautstärke ein oder drücken Sie erneut MUTE, um die Einstellung aufzuheben.
  Die Einstellung wird aufgehoben, wenn die Zone ausgeschaltet wird.

Menübedienung

Einstellungen zu Tonanpassung und Volumen können durchgeführt werden.

1 Drücken Sie im Modus der Zone, die Sie bedieten möchten, MENU. Das Menu ZONE2 oder ZONE3 wird auf dem TV-Gerät an ZONE2 angezeigt.

2 Wahlen Sie das Menu, das eingestellt oder bedient werden soll, mit den aus.
3 Drücken Sie MENU, um die Einstellung aufzurufen. Das Fenster auf dem Bildschirm wird ausgeblendet.

• Für ZONE2 kann die "MultiZone-Konfig." über das OSD vorgenommen werden.
  Wenn ZONE3 bedient wird, erscheint das OSD auf dem Monitor von ZONE2, so dass die Bedienung mithilfe these Monitors erfolgen kann.
• Sie können diese Einstellungen in "MultiZone-Konfig." (2) (Seite 99) des Menüs vornehmen.

Schnellwahl-Funktion

Auch für ZONE2 oder ZONE3 können drei Einstellungen gespeichert werden.

Einstellungen speichern

1 Fügen Sie die Elemente weiter unter zu den Einstellungen hinzu, die Sie speichern möchten.

① Eingangssquelle (Seite 69)
② Lautstärke (16)Seite 69)

2 Drücken Sie ZONE SELECT zur Umschaltung des Zonenmodus auf Z2 (ZONE2) oder Z3 (ZONE3).
3 Halten Sie in der Zone, die Sie bedieten wollen, die gewünschte QUICK SELECT-Taste gedrückt, bis auf der Bildschirmanzeige oder dem Display "Memory" erscheint.

Die aktuellen Einstellungen werden gespeichert.

[Schnellwahl-Standardeinstellungen]

	Eingangsquelle	Lautstärke
Z2/Z3 QUICK SELECT 1	BD	-40dB
Z2/Z3 QUICK SELECT 2	SAT/CBL	-40dB
Z2/Z3 QUICK SELECT 3	DOCK	-40dB

Einstellungen aufrufen

1 Drücken Sie ZONE SELECT zur Umschaltung des Zonenmodus auf Z2 (ZONE2) oder Z3 (ZONE3).
2 Drücken Sie auf QUICK SELECT bei den Einstellungen, die Sie speichern möchten.

Benennt die Einstellungen für Quick Select

Siehe unter "Quick Select Name" (16) (Seite 101).

Funktion Sleep Timer

These Funktion ist nützlich, wenn Sie beim Schlafen der Musik aus ZONE2 oder ZONE3 zuhören möchten.

1 Drücken Sie ZONE SELECT zur Umschaltung des Zonenmodus auf Z2 (ZONE2) oder Z3 (ZONE3).

2 Drücken Sie SLEEP und setzen Sie sich die Zeit anzeigen, die Sie einstehen möchten.

Die "SLEEP" Anzeige auf dem Display leuchtet.

Die Zeit schaltet bei jedem Drucken von SLEEP um.

Zur Bestätigung der Einschlafdauer nach deren Ablauf das Gerät abgeschaltet wird

Drucken Sie SLEEP.

"Z2 Sleep: min" oder "Z3 Sleep: min" erscheint auf dem Display.
* Einschrafdauer

Sleep Timer Löschen

Drucken Sie SLEEP, um "OFF" einzustellen.
Die "SLEEP" Anzeige auf dem Display erlischt.

Der Sleep Timer wird auch gelöscht, wenn these Gerät in den Standby-Modus gestellt wird oder ZONE2 oder ZONE3 ausgescheltet werden.

Detaillierte Einstellungen vornehmen

Menüplan

Um die Menübedienung nutzen zu können, schließen Sie einen Fernseher an these Gerät an und rufen Sie das Menu auf dem Bildschirm auf. Hinweise zur Menübedienung finden Sie auf der nachsten Seite

	Einstellungspunkte	Einzelne Punkte	Beschreibung	Seite
	INFORMATIONEN	Status	Informationen zu den aktuellen Einstellungen anzeigen.	103
		Audio-Eingang	Informationen zu den Audioeingssignalen anzeigen.	103
		HDMI-Info	Zeigt die HDMI-Eingangs-/Ausgangssignale und die Informationen zu den HDMI-Monitoren an.	103
		Surround-Automatik	Zeigt die gespeicherten Einstellungen für den Auto-Surround-Modus an.	103
		Quick Select	Zeigt die gespeicherten Einstellungen für die "Quick Select"- Funktion an.	103
		Senderspeicher	Zeigt Informationen über voreingesstigte Kanäle an.	103
	QUELLE WÄHLENJe nach gewähllerEingangsquelle entsprechenden sich die Punkte im Menü"QUELLE WÄHLEN".	Wiederg.	Zeigt den Wiedergabebildschirm von jeder Eingangsquelle an.	76
		Autom. Sendersp.	Hier starten Sie die automatische Senderspeicherung.	77
		Überspringen	Legt die gespeicherten Sender fest, die beim Einstellen der Sender nicht angezeigt werden sollen.	77
		Sendername	Hier konnen Sie den Speicherplätzen Sendernamen zuordnen.	77
		Eingangszuordnung	Ändert die Vorgaben für die Eingabeverbindung.	77
		Video	Legt Videoeinstellungen fest.	78
		Eingangsmodus	Stellt den Audio-Eingabemodus und den Decode-Modus ein.	80
		Umbenennen	Hier konnen Sie den Name der Quelle ändern.	80
		Eing.pegel	Regeln Sie das Wiedergabeniveau für die Audioeingabe.	80
		Wiedergabe-Modus	Dient zur Einstellung der Wiedergabe von iPod, USB-Speichergräten oder Netzwerkquellen.	80
		Bilder	Dient zur Einstellung der Wiedergabe von Fotos.	81
	SURROUND-MODUS		Wahlen Sie einen Hörmodus aus.	46
	Audio/Video-Einst.	Audio-Einstellungen	Dient zum Einstellen verschiedener Audioparameter.	82
		Bildeinstillungen	Dient zum Einstellen der Bildqualität.	88
	AUTO EINMESSAGE	Messautom. Audyssey	Sört)dafür, dass die optimalen Einstellungen für die Laufsprecher automatisch verwendet werden.	7
		Parameter-Check	Kontrolle der "Messautom. Audyssey®" Messergebnisse.Dieser Punkt wird nur angezeigt, nachdem das "Messautom. Audyssey" Verfahren abgeschlossen ist.	12
	MANUELLE KONFIG	Lautspr.-Konfig.	Stellt die Laustprechergröße und -distanz, Kanallautstärke usw. ein.	89
		HDMI-Konfig.	Hier konnen Sie Einstellungen für die HDMI-Video-/Audio-Ausgabe vornehmen.	94
		Audio Konfigurat.	Hier legen Sie weitere Einstellungen für die Audiowiedergabe fest.	95
		Netzwerk-Konfig.	Netzwerkeinstellungen vornehmen.	97
		MultiZone-Konfig.	Dient zur Einstellung der Audiowiedergabe in einem System mit mehreren Zonen(ZONE2/ZONE3).	99
		Optionen	Hier konnen Sie verschiedene andere Einstellungen vornehmen.	100
		Sprache	Stellen Sie die Sprache für die Menüanzeige auf dem TV-Bildschirm ein.	102

Stellen Sie diese z. B. nach dem Kauf ein.

Sobald these Elemente eingestellt sind, brauchen sie nicht mehr geändert werden, bis das Lautsprecher-Layout oder die angeschlossenen Lautsprecher geändert werden.

Beispiele für Menu-Bildschirmanzeigen

Im Folgenden werden einige typische Beispiele für GUI-Bildschirmanzeigen beschrieben.

[Beispiel 1] Menuauswahl-Bildschirm (Hauptmenu)

① Auflistung der GUI-Menu-Einstellungssymbole
② Aktuell gewähltes Einstellungssymbol
③ Aktuell gewähler Einstellungspunkt
④ Lierte der aktuell gewählten Unterkategorie für die Einstellungen
(5) Anleitungstext für den aktuellen gewählten Einstellungspunkt

⑥ Gewährtes Einstellungssymbol
⑦ Optionen des gewählten Einstellungssymbols

[Beispiel 2] Messautom. Audyssey-Bildschirm (mit Abbildungen)

⑧ Verlaufssymbol
⑨ Bedienhilfe
10 Bedienschrittanzeige
⑪ Abbildung
12 Anleitungstext für den aktuell gewählten Einstellungspunkt
Bedientastenhilfe

Beispiele für Menüanzeige und Front-Display

Weiter unten werden typische Bespiele für Anzeigen auf dem TV-Bildschirm und auf dem Display für die Einstellungen beschrieben.

	Menüanzeige	Anzeige auf der Vorderseite	Beschreibung
Anzeige Top-Menü	1 AUDIO/VIDEO-EINST.2Audio-EinstellungenBildinstellungenHier kann Sie verschiedene Audio- und Video-Parameter einstellen.	3BVU HdashjustHuto Setup2	1 Die Menüpunkte werden hier angezeigt.2 Die ausgewählten Zeilen werden hier angezeigt.Der aktuell ausgewählte Punkt wird auf dem Display anziegen.Verwenden Sie Δ∇, um zu dem gewürschten Element zu gelangen.
Wird angezeigt, wenn die Einstellungen geändert werden	4EINGANGSZUORDNUNG [1/2] DENONStandard HDMI Digital HDMI 2 CoAX1 1-RCATV Keiner OPT1 Keiner SAT/CRL HDMI 3 CoAX2 3-RCADVR HDMI 4 OPT2 3-RCAGAME HDMI5 Keiner Keiner V.AUDI HDMI7 Keiner Keine	5BD CHDMI1 DUD [HDMI2]1	1 Verwenden Sie Δ∇ < △, um zu dem gewürschten Element zu gelangen.2 Drücken Sie ENTER, um den Modus einzustellen, in dem die Einstellung gemacht werden kann.
	6Auswahl Eingal Zurock	6Drücken Sie ENTER.	3 wird an den Seiten der Elemente angezeigt, deren Einstellungen geändert werden können. Verwenden Sie < △, um die gewürschten Einstellungen vorzunheiten.
	7EINGANGSZUORDNUNG [1/2] DENONStandard HDMI Digital HDMI 2 Keiner Keiner SAT/CRL HDMI 3 CoAX2 1-RCATV Keiner OPT1 KeinerSAT/CRL HDMI 4 OPT2 3-RCAGAME HDMI5 Keiner Keiner V.AUDI HDMI7 Keiner Keine
	8Auswahl Eingal Zurock	8Drücken Sie ENTER.	1 Wenn < △gedruckt wird, bewegt sich der Cursor nach rechts oder links. Wenn Δ∇ an der Stelle gedrückt wird, wo das Zeichen eingefügt werden soll, wird das Zeichen eingefültt.Hinweise zur Eingabe von Zeichen über einen Tastaturbildschirm oder mit den Zahlentosten der Fernbedienung führen Sie auf Seite 74.
Wird angezeigt, wenn Zeichen eingebehen werden	9UMBEN DenONStandard 1 HD Nein Ja	10BD < BD Default 1	1 Drücken Sie ∇, um "Standard" auszuwahlen und drücken Sie dann > für die Einstellung.2 Drücken Sie ∇ wahren Sie "Ja", und drücken Sie anschließEND ENTER.
	10Standard Zurück	11Drücken Sie ENTER.
	12	13Default: NoYes

Zeicheneingabe

Die Bezeichnungen können Sie mit "Sendername" (Seite 77), "Umbenennen" (Seite 80), "Napster-Zugang" (Seite 99), "Last. fm-Zugang" (Seite 99), "Zone umbenennen" (Seite 101), "Quick Select Name" (Seite 101) nach Wunschändern und Zeichen für die Netzwerkfunktionen eingeben.

Es gibt folgende drei Möglichkeit der Zeicheneingabe.

Methoden zur Zeicheneingabe

Methode	Bedienungsmöglichkeiten
Verwenden der Zahlentasten (normaler Bildschirm)	• Steuerung über die Fernbedienung. • Einer Taste sind mehrere Zeichen zugeordnet und mit jedem Drücken der Tasteändert sich das Zeichen.
Verwenden der Cursor-Tasten (normaler Bildschirm)	• Steuerung über die Fernbedienung oder das Gerät. • Verwenden Sie Δ∇◇∪ und ENTER für die Zeicheneingabe.
Verwenden des Tastaturbildschirms	• Steuerung über die Fernbedienung. • Wahlen Sie zur Zeicheneingabe ein Zeichen auf dem Bildschirm.

Normaler Bildschirm

Anzeige eines normalen Eingabebildschirms

① Zeicheneingabe-Feld
② Hinweis für die Funktionstasten

Verwendend der Zahlentasten

1 Rufen Sie den Bildschirm für die Zeicheneingabe auf (Seite 71 "Menüplan").

2 Setzen Sie den Cursor mit auf das zu ändernde Zeichen und drücken Sie die Zahlentaste (0 - 9), bis das gewünschte Zeichen angezeigt wird.

Die Zeichentypen können wie unter angegeben eingebehen werden.

1. @ -/:
   2 ABC A B C a b c 2
   3 DEFdef3
   4 Ghlghi4
   5 JKLjkl5

6 MNOMno6
7 PQRSpqs7
8 TUVTuv8
9 WXYZwxyz9
0 (Leerzeichen)! " $ \% & '() * +, ;<=? [ \ ] ^ ` { | }

• Wenn Sie während der Eingabe SHIFT drücken, können Sie von Groß- auf Kleinschreibung und umgekehrt umschalten.
• Um nacheinander Zeichen einzugeben, die ein und derselben Zahlentaste zugewiesen sind, drücken Sie , um den Cursor nach Eingabe eines Zeichens nach rechts zu bewegen und geben Sie dann das{nachste Zeichen ein.
• Zur Eingabe von Zeichen, die verschiedene Tasten zugewiesen sind, drücken Sien nacheinander die Zahlentasten. Der Cursor bewegt sich automatisch zur{nachsten Position und das eingebene Zeichen wird bestätig.

3 Wiederholen Sie Schritt 2, um den Namez zu bewegen, und drücken Sie zum Bestätigten ENTER.

Beispiel: Zur Änderung der Eingangssquelle von "DVD" auf "DENON"

① Setzen Sie den Cursor auf "V". DVID
② Drücken Sie zweimal 3 DEF DED

"V"ändert sich auf "E".

③ Drücken Sie zweiimal 6 MN0 "E" wird automatisch bestätigt und D"ändert DEN sich auf N".
④ Drücken Sie "N" wird bestätig. DEN
⑤ Drücken Sie dreimal 6 MNO . DENO Geben Sie "O" ein.
⑥ Drücken Sie >. "O" wird bestätig. DENO
⑦ Drücken Sie zweiimal 6 MNO . DENON Geben Sie "N" ein.
⑧ Drücken Sie ENTER, um den eingegebenen Namen für die Eingangsquelle zu bestätigten.

Verwendend der Cursor-Tasten

1 Rufen Sie den Bildschirm für die Zeicheneingabe auf (Seite 71 "Menüplan").
2 Verwenden Sie , um den Cursor zu dem Zeichen zu bewegen, den Sie ändern wollen.
3 Verwenden Sie , um das Zeichen zu ändern. Drücken Sie dann auf ENTER.
Die Zeichentypen können wie unter angegeben eingegeben werden.

[Großbuchstaben]

ABCDEFGHIJKLMNOPQRSTUVWXYZ

[Kleine Buchstaben]

abcdefghijklmnopqrstuvwxyz

[Symboles] !“#$% &'( ) *+, ./.; < = >? @ [ \ ]^ _ `{|}~

【Nummern】0123456789 (Leerzeichen)

• Wenn Sie während der Eingabe SHIFT drücken, können Sie von Groß- auf Kleinschreibung und umgekehrt umschalten.
  4 Wiederholen Sie die Schritte 2 und 3 zur Änderung des Namens und drücken Sie zum Speichern auf ENTER.

Tastaturbildschirm

Anzeige eines Tastatureingabe-Bildschirms

① Zeicheneingabe-Feld
② Cursor
③ Tasten-Feld
④ Groß-/Kleinschreibungsumschalttaste
⑤ Leertaste
⑥ Cursor-Tasten
⑦ Einfügestate
⑧ Löschtaste
⑨ OK-Taste
10 Hinweis für die Funktionstasten

1 Rufen Sie den Bildschirm für die Zeicheneingabe auf. (Seite 71 "Menüplan")
2 Drücken Sie während der Anzeige des normalen Bildschirms auf SEARCH. Ein Tastaturbildschirm wird angezeigt.

3 Wahlen Sie ein zu änderndes Zeichen.

① Drücken Sie △▽◁▷, um oder auszuwahlen.
② Drücken Sie ENTER, um den Cursor auf das zu ändernde Zeichen zu setzen.

Mit jedem Drucken von ENTER bewegt sich der Cursor zum nachsten Zeichen.

4 Wahlen Sie mit ein einzugebendes Zeichen und drücken Sie anschließend ENTER.

Die Zeichentypen können wie unter angegeben eingebehen werden.

[Großbuchstaben/Nummern/Symboles]

ABCDEFGHIJKLMNOPQRSTUVWXYZ

0123456789

! " # $ % & ' ( ) * + , ; < = >

[Kleine Buchstaben/Nummern/Symboles]

abcdefghijklmnopqrstuvwxyz

0123456789

. @ - / : ? [ ] ^ |

• Wenn Sie während der Eingabe SHIFT drücken, können Sie von Groß- auf Kleinschreibung und umgekehrt umschalten.
  5 Wiederholen Sie die Schritte 3 und 4, um den Name zu ändern.
  6 Wahlen Sie mit “OK” aus und drücken Sie ENTER.

Einstellungen, die die Wiedergabe verschiedene Eingangssquellen betreffen.
- Zur Nutzung des Geräts brauchen Sie die Einstellungen nicht zu ändern. Sie können die Einstellungen bei Bedarf vornehmen.

Menübedienung

1 Drücken Sie ZONE SELECT, um die Zone auf M (MAIN ZONE) zu setzen. Die M-Anzeige leuchtet.
2 Drücken Sie AMP, um die Fernbedienung auf den AMP-Bedienungsmodus einzustellen.
3 Drücken Sie MENU. Das Menu wird auf dem Fernsehbildschirm angezeigt.
4 Wahlen Sie das Menu, das eingestellt oder bedient werden soll, mit den aus.
5 Drücken Sie ENTER oder , um die Einstellung aufzurufen.

• Mit RETURN kehren Sie zur vorhergehenden Option zürück.
• Um das Menu zu verlassen, drücken Sie während der Anzeige des Menü auf MENU.

Das Menu verschwindet.

Wichtige Information

Anmerkungen zur Anzeige von Eingangsquellen

Die konfigurierbaren Eingangsquellen werden in thisem Abschnitt folgendermaßen dargestellt.

BD	DVD	TV	SAT/CBL	DVR	GAME	V.AUX	DOCK	NET/USB	Favorsites
Internet Radio		Media Server		USB/iPod	Flickr	Last.fm	Napster	TUNER	PHONO	CD

HINWEIS

Eingangsquellen, bei der unter "Quelle Löschen" die Option "Löschen" (Seite 100) ausgewählt wurde, können nicht gelöscht werden.

Optionen, die mit dem "QUEILLE WÄHLEN"-Verfahren eingerichtet werden werden können

Wiederg.

Zeigt den Wiedergabebildschirm für die jeweilige Eingangssquelle an.

DOCK	NET/USB	Favorites	Internet Radio	Media Server	USB/iPod	Flickr	Last.fm	Napster
TUNER

Autom. Sendersp.

Die automatische Sendervoreinstellung dient zum Einprogrammieren von Radiosenden.

Einstellungspunkte	Einstellungsangaben
Starten Automatische Senderspeicherung starten. TUNER	Wenn ein UKW-Sender nicht automatisch voreingestellt werden kann, stellen Sie den gewünschten Sender von Hand ein und speichern Sieihn.

Überspringen

Standard-Einstellungen sind unterstrichen.

Einstellen der während der Auswahl zu überspringenden Kanäle.

Einstellungspunkte

Einstellungsangaben

A-G Legen Sie die voreingestelltten Sender fest, die nicht angezeigt werden sollen. Sie können die Einstellung über den voreingestelltten Speicherblock (A bis G) oder über den aktuellen Kanal (1 bis 8) vornehmen.

Alle: Überspringen aller Kanäle des ausgewählten Voreinstellungsspeicherblocks. 1-8: Stellen Sie die voreingestelltten Kanäle im aktuell ausgewählten, voreingestelltten Speicherblock einzeln ein. • EIN: Anzeigen des ausgewählten voreingestelltten Kanals. • Überspringen: Den ausgewählten voreingestelltten Kanal nicht anzeigen. Wenn Sie die Voreinstellungsspeicherblocks auf “Überspringen” einstehen, ist ein Überspringen nach Blocks (A-G) möglich.

Sendername

Senderspeicher mit einem Namen versehen.

Einstellungspunkte	Einstellungsangaben
A1 - G8 Wahlen Sie den voreingestelltten Kanal aus. TUNER	Es konnen bis zu acht Zeichen eingegeben werden. Hinweise zur Zeicheneingabe finden Sie auf Seite 74.
Standard Der geänderte voreingestellte Name wird auf die Standardeinstellung zurückgesetzt.	Ja : Auf Standardeinstellung zurücksetzen. Nein : Nicht auf Standardeinstellung zurücksetzen.

Eingangszuordnung

Beispiele von Bildschirmdarstellungen des Eingangs-Zuordnungsmenü

Dieser Bildschirm erscheint, wenn "QUELLE WÄHLEN" - "Jede Eingabequelle" - "Eingangsszuoordnung" ausgewählt wurde. Ändern Sie im Menu "Eingangsszuoordnung" ② die HDMI-Eingangsanschlüsse, ③ die Digitaleingangsanschlüsse und ④ die Komponent-Eingangsanschlüsse, die ① den Eingangsquellen in den Standardeinstellungen zugeordnet sind.

Eingangszuordnungs-Menübetrieb

1 Mit bewegen Sie die Markierung auf den einzustellenden Punkt.
2 Drücken Sie ENTER, verwenden Sie anschließend die um den Eingangsanschluss, der zugeordnet werden soll, auszuwahlen.
3 Drücken Sie ENTER, um die Einstellung aufzurufen.

HINWEIS

Sind die Zuordnungen "HDMI", "DIGITAL" und "COMP" der Quelle Game jeweils auf "Keiner" eingestellt, kann diese Quelle nicht als Eingangsquelle ausgewählt werden.

Einstellungspunkte	Einstellungsangaben
HDMI Stellen Sie hier die Änderung der HDMI-Eingangsanschluss ein, die den Eingangsquellen zugeordnet sind.	HDMI 1 / HDMI 2 / HDMI 3 / HDMI 4 / HDMI 5 / HDMI 6 / HDMI 7 Keiner: Weisen Sie der gewährten Eingabequelle keinen HDMI Eingabeanschluss zu. ·Beim Kauf sind die Einstellungen der entsprechenden Eingabequellen wie unter angegeben.
BD DVD TV SAT/CBL DVR GAME V.AUX DOCK	Eingangsquelle BD DVD TV SAT/CBL DVR Standard-Einstellung HDMI 1 HDMI 2 Keiner HDMI 3 HDMI 4 HDMI 5 HDMI 7 HDMI 6
	·Eine Eingangsquelle, der kein HDMI-Eingangsanschluss zugewiesen werden kann, wird als “- - - ” angezeigt. ·Zur Wiedergabe des bei “HDMI” zugewiesenen Videosignats in Kombination mit dem bei “Eingangszuordnung” - “Digital” zugewiesenen Audiosignal wahren Sie im Menu “Digital” die Option “Eingangsmodus” (Seite 80). ·Die Audiosignale der Analog- und Digitalanschlüsse werden nicht auf den Monitor ausgegeben. ·Wenn ein Steuerungsdeck für iPod angeschlossen ist, konnen die Signale den HDMI-Anschlüssen nicht zugewiesen werden. ·Wenn “HDMI Steuerung” - “Steuerung” (Seite 95) auf “EIN” eingestellt wird, dann kann der HDMI-Eingangsanschluss nicht dem “TV” zugeordnet werden.
DIGITAL Stellen Sie hier die Änderung der digitalen Eingangsanschluss ein, die den Eingangsquellen zugeordnet sind.	COAX (koaxial) 1 - 2 / OPT (optisch) 1 - 2 / D.LINK (DENON LINK) * Keiner: Weisen Sie der gewährten Eingabequelle keinen digitalen Eingabeanschluss zu. *“D.LINK” wird eingestellt, wenn das Gerät mit DENON LINK an einen DENON Blue-Ray Disc-Player / DVD-Player angeschlossen ist (Seite 24 “Komponenten mit DENON-LINK-Anschluss”). ·Informationen über die Einstellung von DENON LINK 4th finden Sie auf Seite 29. ·Beim Kauf sind die Einstellungen der entsprechenden Eingabequellen wie unter angegeben.
BD DVD TV SAT/CBL DVR GAME V.AUX DOCK CD	Eingangsquelle BD DVD TV SAT/CBL DVR Standard-Einstellung Keiner COAX 1 OPT 1 COAX 2 COAX 2
	·Standard-Einstellung Game Game V.AUX DOCK CD
	Standard-Einstellung Keiner Keiner Keiner Keiner

Einstellungspunkte	Einstellungsangaben
COMP (Komponenten-Video)Stellen Sie hier die Änderung der Komponentenvideo-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.	1-RCA / 2-RCA / 3-RCAKeiner : Weisen Sie der gewählten Eingabequelle keinen Videokomponenten-Eingabeanschluss zu.Beim Kauf sind die Einstellungen der entsprechenden Eingabequellen wie unter angegeben.
	Eingangsquelle	BD	DVD	TV	SAT/CBL	DVR	GAME	V.AUX	DOCK
	Standard-Einstellung	Keiner	1-RCA	Keiner	2-RCA	3-RCA	Keiner	Keiner	Keiner
	Game V.AUX DOCK
StandardDie Einstellungen"Eingangszuordnung"werden auf dieStandardeinstellungenzurückgesetzt.	Ja : Auf Standardeinstellung zurücksetzen.Nein : Nicht auf Standardeinstellung zurücksetzen.Wenn Sie "Standard" auswahlen und dann ENTER drücken, wird dieMeldung"Möchten Sie wreaklich alle Einstellungen auf Standardwertezurücksetzen?"-angezeigt. Wahlen Sie entweder "Ja" oder "Nein",und drucken Sie ENTER.

Video

Standard-Einstellungen sind unterstrichen.

Stellen Sie die Video-Quelle ein.

• "TV" oder "GAME" können eingestellt werden, wenn "HDMI" (2017) oder "COMP" (2018) zugeordnet wurden.

Einstellungspunkte	Einstellungsangaben
Video-Quelle Das Video einer anderen Eingangsquelle wird zusammen mit der Audiowiedergabe wiedergegeben.	SOURCE: Spieler Sie das Bild und den Sound der Eingangsquelle ab. BD / DVD / TV / SAT/CBL / DVR / GAME / V.AUX / DOCK: Wahlen Sie die Video-Eingangsquelle aus. Dies kann für individuelle Eingabequellen eingestellt werden. "TV" und "GAME" können nur dann ausgewählt werden, wenn ein Komponentenvideo-Anschluss als Eingangsquelle zugeordnet wurde. HINWEIS • Es können keine HDMI-Eingangssignale ausgewählt werden. • Eingangsquellen, bei der unter "Quellelöschen" (100) die Option "Löschen" ausgewählt wurde, können nicht gelöscht werden.
Einstellungspunkte	Einstellungsgangaben
Video-Modus Nehmen Sie Einstellungen für die Videoverarbeitung vor.	Automatisch: Das Videoeingangssignal wird automatisch entsprechend der HDMI-Quelleninformation verarbeitet. Game: Videos werden automatisch basierend auf dem Spielinhalt verarbeitet. Movie: Videos werden unabhängig vom Inhalt automatisch verarbeitet.
BATV* SAT/CBL DVR GAME* V.AUX DOCK	·Wenn “Video-Modus” auf “Automatisch” gesetzt ist, wird der Modus entsprechend dem Eingangsinhalt umgestellt. ·Bei Wiedergabe einer Quelle in den Modi MAIN ZONE (Audio und Video) und ZONE2 (nur Audio) im gleichen Raum ist es möglich, dass der Ton in den Modi MAIN ZONE und ZONE2 nicht synchron klingt. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion.
Videokonvertier. Das Eingangsvideosignal wird automatisch, in Verbindung mit dem angeschlossenen Fernsehgerat, umgewandelt. (15 Seite 15 “Konvertieren der Video-Eingabesignale für den Output (Videoumwandlungsfunktion)").	EIN: Das Eingangsvideosignal ist umgewandelt. AUS: Das Eingangsvideosignal ist nicht umgewandelt.
BATV* SAT/CBL DVR GAME* V.AUX DOCK	·Wenn ein nicht standardmäßiges Video signal von einer Spielekonsole oder einer anderen Quelle eingeht, Funktioniert die Video-Konvertierungsfunktion u. Stellen Sie in thisem Fall “Videokonvertier.” auf “AUS” ein. ·Wenn “Videokonvertier.” auf “AUS” eingestellt ist, funktioniert die Videokonvertierungsfunktion nicht. Verbinden Sie in thisem Fall these Gerät und das Fernsehgerät mit dem gleichen Kabeltyp.
I/P &Scaler Wandeln Sie die Auflösung der Eingangsquelle in die Auflösung um die unter “Auflösung” eingestellt ist.	Analog: De-Interlacer (I/P) undScaler für analoge Video-Signale verw. (bei HDMI-Ausgabe). Analog & HDMI: De-Interlacer (I/P) undScaler für analoge und HDMI-Video-Signale verwenden. HDMI: Verwenden Sie die Funktion i/pScaler für HDMI-Videosignale. AUS: De-Interlacer undScaler nicht verwenden.
BATV* SAT/CBL DVR GAME* V.AUX DOCK	·“Analog & HDMI” und “HDMI” kann für die Eingangsquellen, denen ein HDMI-Eingangsanschluss zugewiesen wird, eingestellt werden. ·Die einzustillenden Punkte sind abhängig von der den jeweiligen Eingangsanschluss zugewiesenen Eingangsquellen. ·These Funktion wird nicht verwendet, wenn das Eingangssignal x.v.Color, 3D, sYCC601 color, Adobe RGB color, Adobe YCC601 color oder Computerauflösung ist.
NET/USB

Einstellungspunkte	Einstellungsangaben
AuflösungStellen Sie die Ausgangsaufösung ein.Sie konnen "Auflösung"separate für die HDMI-Ausgabe vom Analog-Videoeing ang und dem HDMI-Eingang einstellen.BD DVD TV *SAT/CBL DVRGAME * V.AUX DOCKNET/USB	Automatisch: Die Anzahl der Pixel die vom Fernsehergät, welche am HDMI-Ausgangsanschluss angeschlossen ist, unterstützt wird, wird automatisch erkannt und die angemessene Ausgangsaufösung wird eingestellt.480p / 576p / 1080i / 720p / 1080p / 1080p:24Hz : Stellen Sie die Ausgangsaufösung ein.Diese Option steht zur Verfügung, wenn "I/P &Scaler" auf einen anderen Wert als "AUS" gesetzt wurde.Wenn "I/P &Scaler" auf "Analog & HDMI" eingestellt wird, kann die Auflösung sowohl für das analoge Videoeingangssignal, als auch für das HDMI-Eingangssignal eingestellt werden.Verwenden Sie ein Fernsehergät, das 1080p/24Hz Videosignale Unterstützung, um 1080p/24Hz Bilder anzuschauen.Wenn das Fernsehergät auf "1080p:24Hz" eingestellt wurde, konnen Sie filmabhängige Bilder als Filmquellen (in 24 Hz) genießen. Für Videoquellen und gemischte Quellen empfehlen wir, die Auflösung auf "1080p" einzustellen.Es ist nicht möglich, ein 50 Hz-Signal in ein 1080p/24Hz-Signal umzuwandeln. Es ist für eine Auflösung von 1080p/50Hz ausgegeben.
Progressiv-ModusStellen Sie einen entsprechenden Progressiv-Umwandlungs-Modus für das Videosignal der Quelle ein.BD DVD TV *SAT/CBL DVRGAME * V.AUX DOCK	Automatisch: Das Videomaterial wird automatisch erkannt und in den entsprechenden Modus versetzt.Video1: Optimierter Modus für Video-Material.Video2: Optimierter Modus für Video-Material und Film-Material mit 30 Bildern.Diese Option stetszur Verfügung, wenn "I/P &Scaler" auf einen anderen Wert als "AUS" gesetzt wurde.
SeitenverhältnisSeitenverhältnis der Videosignalausgabe über HDMI einstellen.BD DVD TV *SAT/CBL DVRGAME * V.AUX DOCKNET/USB	Vollbild: HDMI-Ausgabe im Seitenverhältnis 16:9.Normal: HDMI-Ausgabe im Seitenverhältnis 4:3.Diese Option stetszur Verfügung, wenn "I/P &Scaler" auf einen anderen Wert als "AUS" gesetzt wurde.

• "TV" oder "GAME" können eingestellt werden, wenn "HDMI" (28) Seite 78) oder "COMP" (30) Seite 78) zugeordnet wurden.

Eingangsmodus (Audio)

Standard-Einstellungen sind unterstrichen.

Die zur Auswahl stehenden Eingangsmodi hangen von der jeweils gewählten Eingangssquelle ab.

Einstellungspunkte			Einstellungsgangaben
EingangsmodusStellen Sie die Audio-Eingabemod für die entsprechendenEingabequellen ein.Es ist in der Regelempfehlenswert, denAudio-Eingangsmodus auf"Automatisch" einzustellen.			Automatisch : Eingang automatisch erkennen und wiedergeben.HDMI : Nur Signale vom HDMI-Eingang wiedergeben.Digital : Nur Signale vom Digital-Eingang wiedergeben.Analog : Nur Signale vom analogen Eingang wiedergeben.EXT. IN : Spielten Sie nur Eingangssignale vom externen Eingangsanschlussab.
			"“HDMI” kann für die Eingangssquellen, denen ein “HDMI” als"Eingangsszuordnung" (12) Seite 78)zugewiesen wird, eingestellt werden."“Digital” kann für die Eingangssquellen, denen ein “Digital” als“Eingangss zuordnung" (12) Seite 78)zugewiesen wird, eingestellt werden.Wenn die Eingangssquelle auf "TV" oder "Game" eingestellt ist, kann sie nicht auf "Analog" gesetzt werden.Wenn ein digitales Signal ordnungsgemäß eingespeist wird, leuchtete Anzeige DIG. auf dem Display. Wenn die Anzeige DIG. nicht leuchtet, überprüfen Sie die Zuweisung der digitalen Eingänge und die Verbindungen.Ist "HDMI Steuerung" auf "EIN" eingestellt und ein ARC-kompatiblerFernseher über die HDMI MONITOR-Anschlüsse angeschlossen, wird der Eingangsmodus mit der Eingangssquelle "TV" auf ARC festgelegt.Wenn die HDMI-Eingangs- oder Digitaleingangsanschlüsse bei denEingangssquellen "TV" und "GAME" nicht zugeordnet sind, dannerscheidt "Kein Eingang".
			HINWEISDer Surround-Modus kann nicht aktiviert werden, wenn der Eingangsmodus auf "EXT. IN" gestellt wurde.
Decoder-ModusStellen Sie den Audio-Decoder-Modus für dieEingangssquelle ein.BD DVD TVSAT/CBL DVRDOCK GAME V.AUXCD			Automatisch : Eingangssignal-Typ automatisch erkennen und wiedergeben.PCM : Nur PCM-Eingangssignale dekodieren und wiedergeben.DTS : Nur DTS-Eingangssignale dekodieren und wiedergeben.
			"Diese Option kann für Eingabequellen eingestellt werden, denen "HDMI"oder "Digital" über "Eingangss zuordnung" (12) Seite 77)zugewiesen wird.Normalerweise ist dieser Modus auf "Automatisch" gestellt. Stellen Sie "PCM" und "DTS" nur ein, wenn die entsprechenden Signale wiedergegeben werden.

Umbenennen

Ändern Sie den Displaynamen der ausgewählten Eingangsquelle.

Einstellungspunkte	Einstellungsangaben
UmbenennenÄbern Sie denDisplaynameder ausgewähltenEingangsquelle.	Es konnen bis zu acht Zeichen eingegeben werden.Hinweise zur Zeicheneingabe finden Sie auf Seite 74.
StandardDer Name derEingangsquelle wird aufdie Standardeinstellungzurückgesetzt.	Ja : Auf Standardeinstellung zurücksetzen.Nein : Nicht auf Standardeinstellung zurücksetzen.

Eing.pegel (Audio)

Standard-Einstellungen sind unterstrichen.

• Mit dieser Funktion wird der Wiedergabepegel für die analoge Audioeingabe korrigiert.
• Nehmen Sie diese Einstellung vor, wenn es Unterschiede in den Eingabelautstärkepegeln bei den verschiedenen Quellen gibt.

Einstellungsangaben

-12dB +12dB (0dB)

Der analoge Eingangsgepel und der digitale Eingangsgepel können unabhängig voinanander, für die Eingangssquellen, denen ein "HDMI" oder ein "DIGITAL" als "Eingangsszuordnung" (Seite 77) zugewiesen wird, angepasst werden.

Wiedergabe-Modus

Eingangsquelle:“DOCK"

Einstellungspunkte	Einstellungsangaben
Wiederholen Hiernehmen Sie Einstellungen für den Wiederholungsmodus vor. DOCK	AUS: Wiederholungs-Modus ausschalten. Alle: Alle Dateien werden wiederholt. Titel: Eine Datei wird wiederholt.
Zufallswiedergabe Hiernehmen Sie Einstellungen für die Zufallswiedergabe vor. DOCK	AUS: Der Zufallswiedergabe-Modus wird deaktiviert. Titel: Zufällige Titelwiedergabe. Alben: Zufällige Albumwiedergabe.

Eingangsquelle : "NET/USB"
Bilder

Einstellungspunkte	Einstellungsangaben
USB-EingangStellen Sie den USB-Port auf belegt ein.NET/USB	Front: Front-USB-Anschluss "verwenden".Rückseite: USB-Anschluss auf der Rückseite verwenden.
WiederholenHier behmen SieEinstellungen für denWiederholungsmodus vor.Media Server NapsterUSB/iPod	AUS: Wiederholungs-Modus ausschalten.Alle: Alle Dateien werden wiederholt (Alle Dateien eines Ordners oder Albums werden wiederholt abgespielt.).Titel: Eine Datei wird wiederholt
ZufallswiedergabeHier aktivieren bzw.deaktivieren Sie dieZufallswiedergabe-Funktion.Zuflswiedergabe-FunktionMedia Server NapsterUSB/iPod	EIN: Zufallswiedergabe aktivieren.AUS: Zufallswiedergabe deaktivieren.
Direct PlayStellen Sie die Funktion derDIRECT PLAY-Taste derZweitfernbedienung ein.NET/USBREPEAT RANDOM USALLMUSIC/FAVOURIESDIREGFRONTX	Favoriten: Favoriten wiedergegeben.Samtl. Musik: Spieler Sie die Lieder, die auf dem PC-Datenträger gespeichert sind, ab.

Standard-Einstellungen sind unterstrichen.
Einstellungen für die Wiedergabe von Fotodateien vornehmen.

Einstellungspunkte	Einstellungsangaben
Diashow	EIN : Bilder in einer Diashow anzeigen.
Hier legen Sie die Einstellungen für Diashows fest.	AUS : Die Diashow wird nicht wiedergegeben.
NET/USB
Anzeigedauer	+5s - +60s
Stellen Sie die Anzeigedauer der einzelnen Bilder für die Bildwiedergabe in der Diashow ein.
NET/USB

Der im Surround-Modus abgespielte Sound kann entsprechend ihrer Verbindungen eingestellt werden.

Die Elemente (Parameter) die eingestellt werden konnen, sind abhängig von dem eingebeken Signal und den aktuellen Einstellungen des Surround-Modus. Details zu den einstellbaren Parametern finden Sie unter "Surround-Modi und Surround-Parameter" (Seite 122).

Menübedienung

1 Drücken Sie ZONE SELECT, um die Zone auf M (MAIN ZONE) zu setzen. Die M-Anzeige leuchtet.
2 Drücken Sie AMP, um die Fernbedienung auf den AMP-Bedienungsmodus einzustellen.
3 Drücken Sie MENU. Das Menu wird auf dem Fernsehbildschirm angezeigt.
4 Wahlen Sie das Menu, das eingestellt oder bedient werden soll, mit den aus.
5 Drücken Sie ENTER oder , um die Einstellung aufzurufen.

• Mit RETURN kehren Sie zur vorhergehenden Option zurück.
• Um das Menu zu verlassen, drücken Sie während der Anzeige des Menü auf MENU.

Das Menu verschwindet.

Eigenschaften, die mit dem "Audio-Einstellungen" eingestellt werden können

Audio-Einstellungen

Surround-Parameter

Standard-Einstellungen sind unterstrichen.

Hier können Sie die Surround-Parameter einstellen. Je nach Eingangssignal kann diese Eigenschaft eventuell nicht eingestellt werden (Seite 122 "Surround-Modi und Surround-Parameter").

HINWEIS

Im PURE DIRECT-Modus können Sie die Surroundparameter nicht einstellen.

Einstellungspunkte	Einstellungsangaben
ModusStellen Sie die Spielmodifür die entsprechlichenSurround Modi ein.	□ Im Modus PLIIx oder PLIICinema : Optimierter Surround-Klangmodus für Filmquellen.Music : Optimierter Surround-Klangmodus für MusikquellenGAME : Optimierter Surround-Klangmodus für Spiele.Pro Logic : Dolby Pro Logic-Wiedergabemodus (nur im Modus PLII).
	□ Im Modus PLIIzHeight : Dolby PLIIz Height-Wiedergabemodus.
	□ Im Modus DTS NEO:6Cinema : Optimierter Surround-Klangmodus für Filmquellen.Music : Optimierter Surround-Klangmodus für Musikquellen.
	• Wenn "Surround-Parameter" - "PLIIz Height" (1-2-3-4-5-6) auf "EIN",gestellt ist, wird der "Height"-Modus automatisch eingestellt.• Der "Music"-Modus ist auch für这部电影 mit viel Stereo-Musik geeignet.
Cinema EQReduziert den Höhenanteilvon Film-Soundtracks fürbessere Verständlichkeit.	EIN : "Cinema EQ" wird verwendet.AUS : "Cinema EQ" wird nicht verwendet.
Dynamik-Kompr.Komprimiert die Dynamik(Differenz zwischen lautenund leisen Klängen).	Automatisch : Autom. Ein- und Ausschalten der Dynamik-Kompressionje nach Quelle. Diese Einstellung steht im Modus Dolby TrueHD zurVerfügung.Gering / Mittel / Hoch : Dies stellt das Komprimierungsniveau ein.AUS : Dynamik-Kompression immer ausschalten.
Dynamik-Kompr.Komprimiert die Dynamik(Differenz zwischen lautenund leisen Klängen).	AUS : Dynamikkompression ausschalten.Gering / Mittel / Hoch : Dies stellt das Komprimierungsniveau ein.
LFE Hier stellen Sie den LFE-Pegel (Tiefrequency-Effekt-Kanal) ein.	-10dB - 0dB Zurordnungsgemäßen Wiedergabederverschieden Programmquellen empfehlen wird die Einstellung der unter aufgeführten Werte. • Dolby Digital-Quellen: "0dB" • DTS-Filme: "0dB" • DTS-Musik: "-10dB"
Basisbreite Hiermit können Sie das Center-Signal auf die Kanäle Front L und Front R verteilen.	0.0 - 1.0 (0.3)
Panorama-Modus Hiermit können Sie die Front-L/R-Signale auch auf die Surround-Kanäle verteilen.	EIN: Einstellen. AUS: Nicht einstellen.
Dimension Hiermit können Sie die Balance zwischen Front-und Surround-Laatsprecher verschiben.	0 - 6 (3)
Basisbreite Hiermit können Sie das Center-Signal auf die Kanäle Front L und Front R verteilen.	0 - 7 (3)
Verzögerungszeit Hier stellen Sie die Verzögerungszeit zur Steuerung der Klangfeld-Größe ein.	0ms - 300ms (30ms)
AFDM (Automatischer Markierungserkennungsmodus) Hiermit erkennen Sie das Surround Back-Kanalsignal und stellen automatisch den optimalen Surround-Modus ein.	EIN: Einstellen. AUS: Nicht einstellen. [Beispiel] Wiedergabe von Dolby-Digital-Software (mit EX-Markierung) • Wenn "AFDM" auf "EIN" gestellt wird, wird der Surround-Modus automatisch auf den Modus DOLBY D + PLIIx C gestellt. • Setzen Sie zur Wiedergabe des Modus DOLBY DIGITAL EX "AFDM" auf "AUS" und "Surround-Parameter" - "Surround Back" auf "MTRX ON". Eine Dolby Digital EX-Quellen enthalten keine EX-Markierungen. Wenn der Wiedergabemodus nicht automatisch umschaltet, obwohl "AFDM" aktiviert wurde, setzen Sie "Surround-Parameter" - "Surround Back" auf "MTRX ON" oder "PLIIx CINEMA".

Einstellungspunkte	Einstellungssangaben
Surround BackHiermit stellen Sie die Methode zur Generierung des Surround Back Kanals ein.	Für ZweikanalquellenEIN: Der Surround Back-Kanal wird verwendet.AUS: Über die Surround-Back-Kanäle wird kein Signal ausgegeben.Für MehrkanalquellenStellen Sie die Entschlussungsmethode für den Surround Back-Kanal ein.DSCRT ON: Spieler Sie die Surround Back Signale inklusive der 7.1Kanal.MTRX ON: Generieren und spielien Sie die Surround-Back-Kanalsignale von den Surround-Kanalsignalen mit Hilfe des Dolby Digital EX-Dekoders ab.ES DSCRT*1: Spieler Sie die Surround Back Signale inklusive der 6.1Kanal DTS Quelle ab.ES MTRX*2: Generieren undspielien Sie die surround-Back-Kanalsignale von den Surround-Kanalsignalen der DTS-Quelle mit Hilfe des DTS-ES-Dekoders ab.EIN*3: Konvertieren Sie die 5.1-Kanalquelle der DTS-HD-Eingangssignale in den von DTS empfohlenen 7.1-Kanalausgang undspielien Sie sie ab.PLIx CINEMA*4: Generieren Sie die Surround Back Signale durch Decodieren der Signale im "Dolby Pro Logic IIx Cinema" Modus undspielien Sie sie ab.PLIx MUSIC: Generieren Sie die Surround Back Signale durch Decodieren der Signale im "Dolby Pro Logic IIx Music" Modus undspielien Sie sie ab.AUS: Das Surround-Back-Kanalsignal ertört nicht.*1 These Option steht bei der Wiedergabe von DTS-Quellen mit einem diskreten Identifikationssignal für 6.1-Kanal-Signale zur Verfügung.*2 These Option steht bei der Wiedergabe von DTS-Quellen zur Verfügung.*3 Dies kann während der Wiedergabe der 5.1-Kanalquelle von DTS-HD ausgewählten werden.*4 These Option steht zur Verfügung, wenn im Menu "Lautspr.-Konfig." - "Surround Back" (Seite 92) auf "2 Lautsp." gesetzt wurde.
	Dies kann auch durch Drücken von STANDARD eingestellt werden.Wenn die Quelle, die abgeschlossen wird, ein Surround Back-Signal enthalten, wird der Entschlüsselungstyp automatisch durch die AFDM-Funktion ausgewählt.Stellen Sie den "AFDM" auf "AUS" ein, um zu Ihr hem bevorzugtem Decoder zu wechseln.HINWEISWenn die Einstellung im "Lautspr.-Konfig." - "Surround Back" (Seite 92) "Keiner" ist, wird der "Surround Back" nicht angezeigt.
Einstellungspunkte	Einstellungsangaben
Hohe VerständigungRegeln Sie die Lautstärkedes Fronthöhenkanals.	Gering: Die Lautstärke des Fronthöhenkanals wird reduziert.Mittel: Lautstärke des Fronthöhenkanals in Standardlautstärke.Hoch: Die Lautstärke des Fronthöhenkanals wird erhöht.HINWEIS"Hohe Verständigung" wird für die folgenden Einstellungen angezeigt.Wenn die "Lautspr.-Konfig." - "Front Height" setting (Seite 92) auf etwas anderes eingestellt wird, als auf "Keiner".Wenn "PLIIz" der Surround-Modus ist oder der PLIIz-Decoder verwendet wird.
PLIIz HeightLegen Sie fest, ob derFronthöhenkanal genutztwerden soll.	EIN: Klangwiedergabe durch den Fronthochtöner aktiviert.AUS: Klangwiedergabe durch den Fronthochtöner deaktiviert.HINWEIS"PLIIz Height" wird für die folgenden Einstellungen angezeigt.Wenn die "Lautspr.-Konfig." - "Front Height" setting (Seite 92) auf etwas anderes eingestellt wird, als auf "Keiner"."PLIIz Height" kann nicht eingestellt werden, wenn die verwendete HD Audio-Quelle einen Front Height-Kanal nutzt. In thisem Fall wird der Front Height-Kanal über das Eingabesign abgeschlossen, ohne im PLIIz-Modus decodiert zu werden.
LoutsprecherEinstellungen für dieLoutsprecherausgabe beiaktivierten Wiedergabe imOriginal-Surround-Modusvon DENON vormehmen.	Höhe/Breite: Der Ton wird über die Fronthochton- und Front-Wide-Loutsprecher ausgegeben.Höhe: Der Ton wird über die Fronthochtöner ausgegeben.Breite: Der Ton wird über die Front-Wide-Loutsprecher ausgegeben.AUS: Der Ton wird über die Fronthochton- und Front-Wide-Loutsprecher nicht ausgegeben.HINWEISEs können nur die Loutsprecher ausgewählten werden, bei denen unter"Loutspr.-Konfig." (Seite 91) etwas anderes als "Keiner" eingestellt ist.
SW-Pegelabsenk.Verringern Sie denSubwoofer Pegel, wenn SieEXT. IN verwenden.	EIN: Einstellen.AUS: Nicht einstellen. Usually use in this mode.Setzen Sie diese Option auf "EIN", wenn der Kanalpegel des Subwoofer bis der Wiedergabe von Audiosignal zu hoch zu sein scheidt.
SubwooferSW-Ausgang ein- undausschalten.	EIN: Der Subwoofer wird verwendet.AUS: Der Subwoofer wird nicht verwendet.HINWEISEinstellung möglich im Surround-Modus "DIRECT" (Seite 48), und im"Subwoofer-Modus" (Seite 92) "LFE+Main".
EffektEffektsignal für Multi-Surround-Laatsprecher ein-und ausschalten.	EIN: Erzeugen Sie eine tiefere Raumabbildung.AUS: Dieser Effekt ist nicht eingestellt.

Einstellungspunkte	Einstellungsangaben
Effektpegel Hier stellen Sie die Stärke des erzeugten Effektsignals ein.	1 - 15 (10) Setzen Sie diesen Wert herab, wenn die Position und die Synchronisation der Surround-Signale unnatürlich klingen.
Raumgroße Hier stellen Sie die virtuelle Höhe der akustischen Umgebung ein.	Mittel : Simuliert die Akustik eines mittelgroßen Raums. Mittelgroß : Simuliert die Akustik eines mittleren bis großenen Raums. Groß : Akustik eines großenen Raumes simulieren. Klein : Akustik eines kleinen Raumes simulieren. Mittelklein : Simuliert die Akustik eines mittlerten bis kleinen Raums. HINWEIS "Raumgroße" gibt nicht die Höhe des Raums an, in dem Quellen wiedergegeben werden.
Standard Die Einstellungen "Surround-Parameter" werden auf die Standardeinstellungen darüber gesetzt.	Ja : Auf Standardeinstellung darübersetzen. Nein : Nicht auf Standardeinstellung darübersetzen.

Klang

Hier konnen Sie den Klang regeln.

Einstellungspunkte	Einstellungsangaben
KlangregelungHiermit aktivieren (EIN) bzw.deaktivieren (AUS) Sie die Klangregelungsfunktion.	EIN : Klangreglung zulassen (Höhen, Bässe).AUS : Wiedergabe ohne Klangreglung."Klangregelung" kann eingestellt werden "Dynamic EQ" (Seite 85) und"Dolby Volume" (Seite 87) auf "AUS" eingestellt sind.HINWEISDie Einstellungen "Klangregelung" werden nicht auf ZONE2 und ZONE3 angewandt.Der Ton kann nicht im DIRECT-Modus angepasst werden.
BässBässe (tiefe Frenzen)einstellen.	-6dB - +6dB"Bässe" kann aktiviert werden, wenn "Klangregelung" auf "EIN"einggestellt ist.
HöhenHöhen (hohe Frenzen)einstellen.	-6dB - +6dB"Höhen" kann aktiviert werden, wenn "Klangregelung" auf "EIN"einggestellt ist.

Audyssey-Einstellungen

Standard-Einstellungen sind unterstrichen.

Stellen Sie MultEQ® XT 32, Dynamic EQ® und Dynamic Volume® ein. Diese können nach Ausführ des "Messautom. Audyssey®" angewählt werden. Weitere Informationen über die Audyssey Technologie finden Sie auf Seite 128.

HINWEIS

Wenn Siedas "Messautom. Audyssey" nichtausgefuhrthaben, oder wenn Sie die Lautsprechereinstellungen nach dem Ausfuhren des automatischen Setups ändern, konnen Sie Dynamic EQ/Dynamic Volume eventuell nicht auswahlen, und es konnte "Run Audyssey" angezeigt werden. Führer Sie in thisem Fall entweder das "Messautom. Audyssey" erneut aus, oder führen Sie "Wiederherstellen" (28) Seite 12) aus, um zu den Einstellungen zurückzukehren, bevor das "Messautom. Audyssey" ausgeführrt wurde.

Einstellungspunkte	Einstellungsangaben
MultEQ XT 32 Sie haben die Auswahl aus drei Equalizer- Modi. Mit MultEQ XT 32 werden Zeit- und Frequenzdurchgangsprobleme im Hörbereich korrigiert. Als Referenz wird dazu die "Messautom. Audyssey" Kalibrierung herangezogen. Wir empfehlen "Audyssey". MultEQ XT 32 ist die funcktionelle Voraussetzung für die Funktionen Dynamic EQ und Dynamic Volume.	AUS : Schalten Sie den "MultEQ XT 32"-Equalizer aus. Audyssey : Optimieren Sie die Freqenz aller Lautsprecher. Audyssey Byp.L/R : Optimieren Sie die Freqenz aller Lautsprecher außer den Frontlautsprechem L und R. Audyssey Flat : Optimiert den Freqenzgang aller Lautsprecher auf flachen Freqenzgang. Manuell : Freqenzgang entsprechend der Werte des "Manueller EQ" (12-Seite 87) anpassen. • "Audyssey", "Audyssey Byp. L/R" und "Audyssey Flat" können ausgewählten werden, nachdem das "Messautom. Audyssey" ausgeführt wurde. "Audyssey" wird automatisch ausgewählt, nachdem das "Messautom. Audyssey" ausgeführht wurde. Bei der Auswahl von "Audyssey", "Audyssey Byp. L/R" oder "Audyssey Flat" leuchtet AUDYSSEY MULTEQ XIMDisplay auf. Nach Ausführten von "Messautom. Audyssey" leuchtet nur "AUDYSSEY", wenn Lautsprecherkonfigu- ration, Entfernung, Kanalpegel und Übergangs- frequenz geändert wurden, ohne dass die Anzahl der gesessenen Lautsprecher erhöht wurde. Wird durch Drücken von MULTEQ eingestellt.
HINWEIS • "MultEQ XT 32" und "Manuell" können nicht ausgewählt werden, wenne die "EQ anpassen" auf "Nicht verwendet" (12-Seite 96) eingestellt wurde. • Wenn Kopfhörer benutzt werden, ist "MultEQ XT 32" automatisch auf "AUS" eingestellt.

Die Einstellungen "MultEQXT 32", "Dynamic EQ" und "Dynamic Volume" werden für jeder Eingangsguille gespeichert.

Einstellungspunkte	Einstellungsangaben
Dynamic EQ Hiermit lösEN Sie das Problem der sich verschlechternden Tonqualität, während die Lautstärke abnimmt, wenn man menschliche Wahrnehmung und Raumakustik mit einbezieht. Funktioniert in Kombination mit MultEQ XT 32.	EIN : Verwendten Sie den Dynamic EQ-Equalizer. AUS : Dynamic EQ Veränder nicht verwenden. AUDYSSEY MULTEGXT DYN EQ oder AUDYSSEY MULTEGXT DYN VOL wird angezeigt, wenn es auf "EIN" eingestellt wird. Für die Bedienung konnen die Tasten auf der Fernbedienung oder dem Gerät genutzt werden. Drücken Sie DYN EQ/VOL. Mit jedem Drucken von DYN EQ/VOL wird die Einstellung wie unter dargestellt geändert. Dynamic EQ : EIN Dynamic Volume : Midnight Dynamic Volume : Evening Dynamic EQ : AUS Dynamic EQ : EIN Dynamic Volume : AUS Dynamic Volume : AUS Dynamic Volume : Day
Referenzpegel-Offset "Audyssey Dynamic EQ" gehört zum Standard Filmmixlevel. Hier werden Einstellungen vorgenommen, um die Referenzresonanz und das Surround Envelopment zu erhalten, wenn die Lautstärke von 0 dB herunter gedreht wird. Das Filmreferenz-Level wird nicht immer bei Musik oder andern nicht-filmischen Inhalten verwendet. Der Dynamic EQ Referenzlevel-Offset bietet drei Offsets aus der Filmlevel-Referenz (5 dB, 10 dB und 15 dB), die ausgewählten werden können, wenn der Mixlevel des Inhalts außerhalb der Standardwerte liegt.	0dB (Film Referenz) : Dies ist die Standardeinstellung und sollte verwendet werden, wenn Filme angesehen werden. 5dB : Wahlen Sie diese Einstellung für Inhalte mit einem sehr breiten dynamischen Rahmen aus, wie beispisseweise klassische Musik. 10dB : Wahlen Sie diese Einstellung für Jazz oder eine andere Musik mit einem breiten dynamischen Rahmen aus. Diese Einstellung sollen den Sie für TV-Inhalte wahren, die normalerweise mit 10 dB unterhalb der Filmreferenz abgemisch sind. 15dB : Wahlen Sie diese Einstellung für Pop/Rock-Musik oder andere Programmmaterial aus, das in einem sehr hohen akustischen Level abgemisch ist und einen komprimierten dynamischen Rahmen hat. Die Einstellung ist aktiviert, wenn "Dynamic EQ" auf "EIN" (Seite 85) gestellt ist.
Dynamic Volume® Hiermit latenten Sie das Problem der größten Variationen im Lautstärkepegel zwischen Fernsehen, Filmen und anderen Inhalten (zwischen leisen Passagen und lauten Passagen, usw.), indem mit der Option automatisch eine Anpassung an die bevorzugten Lautstärkeeinstellungen des Benutzers vorgenommen wird.	AUS: Verwenden Sie nicht "Dynamic Volume". Midnight: Größte Ausgewogenheit zwischen leistenden und laustenden Klängen. Evening: Mittlere Ausgewogenheit zwischen leistenden und laustenden Klängen. Day: Geringste Ausgewogenheit zwischen leistenden und laustenden Klängen. AUDYSSEY wird angezeigt, wenn es auf "Midnight", "Evening" oder "Day" eingestellt wird. Wenn "Dynamic Volume" auf "Ja" in Auto Setup (Seite 10) gesetzt ist, die Einstellungen automatisch auf "Evening" gesetzt. Für die Bedienung können die Tasten auf der Fernbedienung oder dem Gerät genutzt werden. Drücken Sie DYN EQ/VOL. Mit jedem Drucken von DYN EQ/VOL wird die Einstellung wie unter dargestellt geändert. Dynamic EQ: EIN Dynamic Volume: Midnight Dynamic Volume: Evening Dynamic EQ: AUS Dynamic Volume: Dynamic Volume: Dynamic EQ: Ein Dynamic Volume: Day

A-DSX Klangbühne Standard-Einstellungen sind unterstrichen. Passen Sie die Audyssey DSX^TM -Einstellung und Tonbühnen-Parameter an.

Einstellungspunkte	Einstellungsgangaben
Audyssey DSX Liefert einen umfassenderen Surround- Sound durch Hinzufugen neuer Kanäle.	EIN-Höhe/Breite- : Schalten Sie die A-DSX-Funktion für die Höhen- und Klangbreitenexpansion ein. EIN-Höhe- : Zur Ausdehnung der Höhen schalten Sie die A-DSX-Funktion ein. EIN-Breite- : Für eine Erweiterung der Klangbreite schalten Sie die A-DSX-Funktion ein. AUS : Stellen Sie Audyssey DSX nicht ein. Die Funktionlässt sich auch mit der Taste A-DSX auf der Fernbedienung oder mit der Taste AUDYSSEY DSX am Hauptgerät aktivieren. Die Anzeige auf dem Display leuchtet. → EIN-Höhe/Breite- → EIN-Höhe-→ AUS ← EIN-Breite-
Bühnen-Breite Passen Sie die Tonbühnenweite an, wenn Sie Front-Wide Laufsprecher verwenden.	-10 - +10 (0)
Bühnen-Höhe Klanghöhe für die Verwendung von Fronthochtörnern einstehen.	-10 - +10 (0) • "Audyssey DSX" kann eingestellt werden, wenn Sie Front-Height Laufsprecher oder Front-Wide Lautsprecher verwenden. • "Audyssey DSX" steht nur bei Verwendung eines Center-Laufsprechers zur Verfügung. • "Audyssey DSX" ist gültig, wenn als Surround-Modus STANDARD etwas anderes als PLIIz Height eingestellt ist. • "A-DSX Klangbühne" kann nicht konfiguriert werden, wenn zur wiedergegebenen HD-Audioquelle auch die Fronthochtöner und die Breitband-Frontkanäle gehören. In thisem Fall werden die entsprechenden Kanäle über die Eingabesignale abgespielt.
	Audyssey Dynamic Surround Expansion (A-DSX)
	Audyssey DSX ist ein skalierbares Erweiterungssystem für den Surround Modus, das neue Kanäle hinzufügt, um den Surround Effekt zu verbessern. Aufgrund von Untersuchungen zur akustischen Wahrnehmung des Menschen wird durch Audyssey DSX eine breite Reihe von Kanälen auf der Frontseite hinzugeführ, weil diese Informationen wichtig für die Wiedergabe eines realistischen Sounds sind. Audyssey DSX fegt zu den Hauptfrontkanälen weiter Höhenkanäle hinzu, um den nachstbesten akustischen und wahrnehmaren Einsatz hinsichtlich der Tontiefe zu erzielen. Zusätzlich zu diesen neuen Kanälen fegt Audyssey DSX Surround Envelopment Processing hinzu, mit dem der Übergang von den vorderen auf die freihtlichen und hinteren Surround Kanäle verbessert wird. Das Ergebnis ist ein viel nahtloseres und umhülendes Heimkino-Erlebnis.

Manueller EQ

Standard-Einstellungen sind unterstrichen.

Verwenden Sie den Grafik-Equalizer, um den Ton jedem Laufsprechers anzupassen.

"Manual EQ" können vorgenommen werden wenn "MultEQXT32" auf "Manuell" (18) (Seite 85) gestellt ist.

Einstellungspunkte	Einstellungsangaben
Kanaleinstell. Korrigieren Sie den Ton{jedes Lautsprechers.}	① Wahlen Sie die Lautsprecher-Tonanpassungsmethode aus.Paarweise L/R : Passen Sie den Ton der linken und der rechtenLautsprecher zusammen an.Einzeln : Passen Sie den Ton{jedes Lautsprechers an.Alle : Passen Sie den Ton aller Lautsprecher zusammen an.② Lautsprecher auswahlen.③ Wahren Sie den Anpassungsfrequenzbereich aus.63Hz / 125Hz / 250Hz / 500Hz / 1kHz / 2kHz / 4kHz / 8kHz / 16kHz· Wahren Sie den Lautsprecher aus, den Sie anpassen wollen, wenn“Paarweise L/R” oder “Einzel” ausgewähl wird.④ Passen Sie den Pegel an.-20.0dB - +6.0dB (0.0dB)
Flat-Kurve kopier. “Audyssey Flat” Curve vomMultEQ®XT 32 kopieren.	Ja : Kopieren.Nein : Nicht kopieren.Nach Ausführten von "Messautom. Audyssey®” wird “Flat-Kurvekopier.” angezeigt.
Standard Die Einstellungen “Manueller EQ” werden aufdie Standardeinstellungenzurückgesetzt.	Ja : Auf Standardeinstellung zurücksetzen.Nein : Nicht auf Standardeinstellung zurücksetzen.

Dolby Volume

Standard-Einstellungen sind unterstrichen.

Einstellungspunkte	Einstellungsangaben
Dolby Volume These stellt automatisch die Lautstärke ein, die abhängig vom Inhalt und der Eingangsquelle variiert, und führt eine angemessene Korrektur der Frenzcharakteristik durch.	EIN: Aktiviert die Dolby Volume-Funktion. AUS: Deaktiviert die Dolby Volume-Funktion. Speichert “Dolby Volume” für jeder Quelle. Wenn “Dolby Volume” auf “EIN” eingestellt ist, können Sie “Klang”, “Dynamik-Kompr.”, “DRC.” nicht einstehen (15-20-82, 84). Wenn “Dolby Volume” auf “EIN” eingestellt ist, wird “MultEQ XT 32” (15-20-82-85) automatisch auf “AUS” eingestellt. HINWEIS Wenn der Wiedergabepegel einer Quelle, die Sie horen, hoch ist, erhöht sich das Datenkompressionsvolumen, wenn die Dolby Volume-Funktion aktiviert ist. Wenn Sie “Dolby Volume” von “AUS” auf “EIN” setzen, wird der ursprüngliche Wiedergabepegel wieder hergestellt. Es wird empfehlen, dass Sie die Lautstärke vor der Änderung der Einstellung senken. Die Funktion Dolby Volume kann im DIRECT- oder PURE DIRECT-Modus nicht verwendet werden.
Volume Leveler Stellt die Lautstärke so ein, dass der Wiedergabepegel zwischen den verschiedenen Inhalten immer konstant bleibt.	Gering: Stellt den eingestellen Lautstärkepegel auf den niedrigsten Pegel ein. Stellt die Lautstärke des Inhalts mit extrem hohen und niedrigen Lautstärkepegn auf einen konstanten Pegel ein. Mittel: Stellt den eingestellen Lautstärkepegel auf einen mittleren Pegel ein. Stellt die Lautstärke des Inhalts mit hohem und niedrigem Lautstärkepegel als der durchschnittliche Pegel auf einen konstanten Pegel ein. Hoch: Stellt den eingestellen Lautstärkepegel auf den höchsten Pegel ein. Stellt den Lautstärkepegel aller Inhalte auf eine konstante Lautstärke ein.
Volume Modeler Führ eine Lautstärkekorrektur für jeges Frenzband durch.	Halb: Korrigiert die Frenz zu einem flachen Pegel, um das Hörren von Wiedergaben mit niedriger Lautstärke zu erreichtern. Voll: Korrigiert die Frenz zu einem flachen Pegel, um das Hörren zu jeder Zeit zu erreichtern. AUS: Deaktiviert die Lautstärkemodellierung.

Die Einstellungen von "Dolby Volume" werden für jeder Eingangssquelle gespeichert.

RESTORER

Komprimierte Audioformate wie z. B. MP3, WMA (Windows Media Audio) und MPEG-4 AAC reduzieren den Datenumfang, indem Signalkkomponenten ausgelassen werden, die für das menschliche Ohr kaum wahrnehmbar sind. Die RESTORER-Funktion stellt die Signale, die bei der Komprimierung gelöscht wurden, wieder her, so dass der Klang dem ursprünglichen Klang vor der Komprimierung sehr nahe kommt. Er korrigiert auch die Lautstärkewahrnehmung für den Bass so, dass auch bei komprimierten Audiosignalen vollerer Klang erzielt wird.

Einstellungsangaben

AUS: RESTORER nicht verwenden.

Modus1 (RESTORER 64) : Optimierter Modus für komprimierte Quellen mit sehr schwachen Höhen.
Modus2 (RESTORER 96): Wählt für alle komprimierten Quellen die geeignete Bass- und Höhenverständlung.
Modus3 (RESTORER HQ): Optimierter Modus für komprimierte Quellen mit normalen Höhen.
- Diese Option kann bei Analog- oder PCM-Eingangssignalen (fs = 44,1/48 kHz) eingestellt werden.
Die Einstellungen von "RESTORER" werden für jeder Eingangsquelle gespeichert.
Die Standardeinstellung für "iPod" und "NET/USB" ist "Modus3". Alle anderen Optionen sind auf "AUS" gestellt.
- Wenn eine andere Einstellung als "AUS" gewählt wurde, wird RSTR angezeigt.
- These Einstellung erfolgt durch Drücken von RESTORER auf der Fernbedienung oder dem Gerät.
- These Einstellungen können nicht vorgenommen werden, wenn der SurroundModus auf "DIRECT" oder "PURE DIRECT" eingestellt ist

Audio Delay

Standard-Einstellungen sind unterstrichen.

Während Sie sich ein Video ansehen, können Sie manuell die Zeit für die Audioausgabe verzögen.

Einstellungsangaben

0ms - 200ms

• Diese Option kann innerhalb eines Bereichs von 0 bis 100 ms eingestellt werden, wenn "Auto Lip Sync" auf "EIN" eingestellt wird und wenn ein Fernsehgerät, welche mit Auto Lip Sync kompatibel ist, angeschlossen wird.
• Speichern Sie die "Audio Delay" für jeder Eingangsquelle.
• Für den Game-Modus kann Audio Delay eingestellt werden, wenn "Video-Modus" (Seite 79) auf "Automatisch" oder "Game" eingestellt ist.

Bildeinstellungen

Standard-Einstellungen sind unterstrichen.

• Diese Option kann für die BD DVD TV SAT/CBL DVR GAME V.AUX DOCK NET/USB -Eingangsquellen eingestellt werden.
• Mit anderen als den weiteren ober angegebenen Eingabequellen kann diese Option eingestellt werden, wenn "Video-Quelle" ausgewählt ist. Falls die Originaleinstellungen für die Eingabequelle aufgerufen sind.
• Diese Option kann eingeschaltet werden, wenn "Videokonvertier." auf "EIN" gestellt ist (Seite 79).
• "TV" oder "GAME" können eingestellt werden, wenn "HDMI" (16) Seite 78) oder "COMP" (15) Seite 78) zugeordnet wurden.

Einstellungspunkte	Einstellungsangaben
Krontrast	-6 - +6 (0)
Hier stellen Sie den Kontrast ein.
Helligkeit	0 - +12
Hier stellen Sie die Helligkeit ein.
Farbsätigung	-6 - +6 (0)
Hier stellen Sie die Farbsätigung ein.
Farbston	-6 - +6 (0)
Hier stellen Sie den Farbston ein.
DNR	AUS / Gering / Mittel / Hoch
Hier verringn Sie allgemeine Bildstörungen.
Erweiterung	0 - +12
Hier erhöhen Sie die Konturensächfe.

• "DNR" und "Erweiterung" arbeiten bei HDMI Ausgabe sehr effektiv.
• Der über "Bildeinstellungen" eingestellte Wert wird im Speicher für jeder Eingabequelle separat abgelegt.

Verwenden Sie diese Verfahren, um die "Messautom. Audyssey®"-Einstellungen oder die verschiedene Audio-, Video- und Display-Einstellungen zu ändern.

• Wenn Sie die Laufsprechereinstellungen nach dem "Messautom. Audyssey"ändern, können Sie MultEQ® XT 32, Dynamic EQ® und Dynamic Volume® (Seite 85, 86) nicht auswahlen.
• Ermöglicht eine Konfiguration, ohne die Einstellungen zu ändern und kann bei Bedarf eingesetzt werden.

Menübedienung

1 Drücken Sie ZONE SELECT, um die Zone auf M (MAIN ZONE) zu setzen. Die M-Anzeige leuchtet.
2 Drücken Sie AMP, um die Fernbedienung auf den AMP-Bedienungsmodus einzustellen.
3 Drücken Sie MENU. Das Menu wird auf dem Fernsehbildschirm angezeigt.
4 Wahlen Sie das Menu, das eingestellt oder bedient werden soll, mit den aus.
5 Drücken Sie ENTER oder , um die Einstellung aufzurufen.

• Mit RETURN kehren Sie zur vorhergehenden Option zurück.
• Um das Menu zu verlassen, drücken Sie während der Anzeige des Menü auf MENU. Das Menu verschwindet.

Elemente, die mit dem "MANUELLE KONFIG" Verfahren eingestellt werden konnen

Lautspr.-Konfig.

Standard-Einstellungen sind unterstrichen.

Hier konnen Sie die Lautspricher von Hand einrichten oder die Einstellungen, die Sie mit der "Messautom. Audyssey" vorgenommen haben, ändern.

• Wenn Sie die Laufsprechereinstellungen nach dem "Messautom. Audyssey"ändern, können Sie MultEQ XT 32, Dynamic EQ und Dynamic Volume nicht auswahlen (Seite 85, 86).
• Die MANUELLE KONFIG kann ohne Veränderungen an den Einstellungen verwendet werden.itte einstehen, wenn notwendig.

Passen Sie die Endstufenzuweisung an die Laufsprecherkonfiguration an (Endstufen-Zuweis.)

Beispiele für Bildschirmanzeige "Endstufen-Zuweisung" Menu

[Erste Seite]

Weitere Informationen zu den Einstellungen finden Sie unter "Schritte zum Einstellen von "Endstufen-Zuweis." (2018) (Section 90).

[Zweite Seite]

Die von den einzelnen Laufsprechern ausgegebenen Signale konnen mit der jeweiligen Einstellung der "Endstufen-Zuweis." Funktion umgelegt werden.
- Die Laufsprecheranschlüsse und die Ausgabe der Pre-Out-Anschlüsse können in thisem Bildschirm kontrolliert werden.

① Gegenwärte Einstellungen
② Vom Lautsprecheranschluss ausgegebenes Signal
③ Ausgabe über den Pre-Out-Anschluss

• Nicht belegte Anschlüsse sind grau hinterlegt darestellt.

Siehe auch die Seiten 5, 6, 52-58, wie die Lautsprecher anzuschreiben sind.

Schritte zum Einstellen von "Endstufen-Zuweis."

Dieses Gerät ist mit zehn Einstelltypen von "Assign Mode" ausgestattet.

Sie konnen die einem Leistungsveränder zugeordneten Kanäle in Übereinstimmung mit ihrem Laufsprechersystem umschalten oder die Wiedergabe mit 11-Kanälen mit einer Kombination zwischen dem internen 9-Kanal-Leistungsveränder und einem externen 2-Kanal-Leistungsveränder durchfahren. Sie konnen these Gerät auch als Vorveränderter benutzen.

Verwenden Sie these Flussdiagramm zur Einstellung des Laufsprechersystems für these Gerät.

Einstellungspunkte	Einstellungsangaben
Endstufen-Zuweis.	[1] Zuweis.: Wahlen Sie die Methode für die Verwendung eines Leistungsverträkers in Übereinstimmung mit ihrer Laufsprechersystem.
Richten Sie die an thisem Gerät angeschlossen Laufsprecher ein.
	NORMAL: Wahlen Sie die Einstellung “NORMAL” für die 7.2-Kanal-oder 9.2-Kanal-Wiedergabe mit den Surround-Back-, Front-Hochton-oder Front-Wide-Laufsprechem. Die Surround-Back-, Front-Hochton-und Wide-Range-Frontlautsprechem werden entsprechend dem Surroundmodus oder der Eingangssignale automatisch umgeschaltet.
	ZONE2: Wahlen Sie die Einstellung “ZONE2”, um den internen Leistungsverträker des Geräts ZONE2 und der Stereogausgabe zuzuordnen.
	Z2/Z3: Wahlen Sie die Einstellung “Z2/Z3”, um den internen Leistungsverträker des Geräts ZONE2, ZONE3 und der Stereogausgabe zuzuordnen.
	Z2/Z3(M) : Wahlen Sie die Einstellung “Z2/Z3(M)”, um den internen Leistungsverträker des Geräts ZONE2, ZONE3 und der Monoausgabe zuzuordnen.
	Bi-AMP: Wahlen Sie die “Bi-AMP”-Einstellung für den Anschluss der Frontlautsprecher über den Bi-Amp-Anschluss.
	2CH: Für die 2-Kanal-Wiedergabe im DIRECT- oder STEREO-Modus wahren Sie die Einstellung 2CH zur Verwendung der anderen Front-Laufsprecher.
	2CH Bi-AMP: Für die 2-Kanal-Wiedergabe im DIRECT- oder STEREO-Modus wahren Sie die Einstellung 2CH Bi-AMP zur Verwendung der anderen Front-Laufsprecher für die Bi-Amp-Wiedergabe.
	Front B: Wahlen Sie die Einstellung “Front B” zur Verwendung des zweiten Front-Laufsprechersatzes für die Wiedergabe. Sie konnen die Frontlautsprecher A und B zur Verwendung für die Wiedergabe entsprechend dem 2-Kanal- oder Mehrkanalwiedergabemodus umschalten. Wenn Sie diese “Front B” -Einstellung auswählen, führen Sie auch das “Frontlautspr. einricht.”-Verfahren (Seite 94) durch.
	11CH: Wahlen Sie die Einstellung 11CH zur Wiedergabe von 11.2-Kanälen mit einer Kombination zwischen dem internen 9-Kanal-Leistungsverträker und einem externen 2-Kanal-Leistungsverträker.
	PRE AMP: Wahlen Sie die Einstellung “PRE AMP” zur Verwendung theseis Geräts als Vorverträker, indem Sie alle Laufsprecher an einem externen Verträker einschießen. Sie konnen bis zu 11.2 Kanäle wiedergeben. Wenn Sie den PRE AMP-Modus verwenden, ist der Betrieb des internen Leistungsverträkers abgeschaltet und die Störung des Vorverträkers durch den Leistungsverträker kann damit reduziert werden.

Einstellungspunkte	Einstellungsangaben
Endstufen-Zuweis. (Fortgesetzt)	Wenn Sie den "Zuweis." auf "ZONE2", "ZONE2/3-MONO", "Bi-AMP", "2CH" oder "Front B" einstehen, nehemen Sie folgende Einstellungen vor.
	[2] Lautspr.Zuw.: Wahlen Sie einen Laufsprecher für die im "Zuweis." zugeordnete Audioausgabe aus. • S.BACK: Wahlen Sie die Einstellung "S.BACK" für die zugeordnete Audioausgabe von den Surround-Back-Lautsprechern. • F.HEIGHT: Wahlen Sie die Einstellung "F.HEIGHT" für die zugeordnete Audioausgabe von den Fronthochtönen. • F.WIDE: Wahlen Sie die Einstellung "F.WIDE" für die zugeordnete Audioausgabe von den Front-Wide-Lautsprechern.
	Wenn Sie den "Zuweis." auf "11CH" einstellen, nehemen Sie folgende Einstellungen vor.
	[3] Ext. Verst.: Wahlen Sie den PRE OUT-Anschluss, an den der externe Leistungsverträger angeschlossen wird. • Height: Auswahlen, wenn Sie für die Durchführung der Wiedergabe einen externen Leistungsverträgers am Fronthochtonkanal des PRE OUT-Anschlusses anschlieben. • Front: Auswahlen, wenn Sie für die Durchführung der Wiedergabe einen externen Leistungsverträgers am Frontkanal des PRE OUT-Anschlusses anschlieben.
	Wenn Sie den "Zuweis." auf "PRE AMP" einstellen, nehemen Sie folgende Einstellungen vor.
	[4] Lautspr.Zuw.: Stellen Sie ein, ob Sie die Lautsprecheranschlüsse für den Mehrzonenbetrieb verwenden wollen oder nicht. • Keiner: Die Lautsprecheranschlüsse these Geräts werden für den Mehrzonenbetrieb nicht verwendet. • ZONE2/3: Verwenden Sie die Lautsprecheranschlüsse these Geräts für den Mehrzonenbetrieb. • Wenn ZONE2/3 eingestellt ist, erfolgt der ZONE2-Audioausgang über die Lautsprecheranschlüsse SURR.BACK/AMP ASSIGN und der ZONE3-Audioausgang über die Lautsprecheranschlüsse F.WIDE/AMP ASSIGN.
Lautspr.-Konfig. Hier konnen Sie die Lautsprecherkonfiguration und die Grüße auswahlen (Basswiedergabefähigkeit).	Front: Stellen Sie die Grüße der Front-Laatsprecher ein. • Groß: Wahlen Sie diese Einstellung, wenn Sie große Lautsprecher verwenden, die auch Tiebass unverfällt stichtags wiedergeben konnen. • Klein: Verwenden Sie einen kleinen Laatsprecher mit unzureichender Wiedergabe-Kapazität für niedrige Frequenzen.
HINWEIS Legen Sie nicht die äußere Form eines Laatsprechers zugrunde, ob ein Lautsprecher "Groß" oder "Klein" ist. Verwenden Sie stattdessen die Frenzen, die unter Übergangsfrq. (Seite 94) festgelegt wurden, als Standard für die Bestimmung der Basswiedergabefähigkeit.	Wenn "Subwoofer" auf "Keiner" gesetzt wurde, wird "Front" automatisch auf "Groß" gestellt. Wenn "Front" auf "Klein" eingestellt ist, kann für "Center", "Surround", "Surround Back", "Front Height" und "Front Wide" nicht "Groß" ausgewählten werden.
Lautspr.-Konfig. (Fortgesetzt)	Center: Stellen Sie ein, ob Sie einen Center-Lautspricher verwenden und geben Sie ggf. dessen Höhe an. • Groß: Wahlen Sie diese Einstellung, wenn Sie große Lausprecher verwenden, die auch Tiefbass unverfällt sichere Wiedergabe-Kapazität für niedrige Frenzen. • Klein: Verwenden Sie einen kleinen Lausprecher mit unzureichender Wiedergabe-Kapazität für niedrige Frenzen. • Keiner: Einstellen, wenn kein Center-Lautspricher angeschlossen ist. "Groß" wird nicht angezeigt, wenn "Front" auf "Klein" eingestellt ist.
	Subwoofer: Gehen Sie an, ob Sie einen Subwoofer verwenden. • 2 Lautsp.: Es werden zwei Subwoofer verwendet. • 1 Lautsp.: Es wird ein Subwoofer verwendet. • Keiner: Einstellen, wenn kein Subwoofer angeschlossen ist. Wenn "Front" auf "Klein" gesetzt wurde, wird "Subwoofer" automatisch auf "1 Lautsp." oder "2 Lautsp." gestellt.
	Surround: Stellen Sie ein, ob Sie Surround-Lautspricher verwenden und geben Sie ggf. deren Höhe an. • Groß: Wahlen Sie diese Einstellung, wenn Sie große Lausprecher verwenden, die auch Tiefbass unverfällt sichere Wiedergabe-Kapazität für niedrige Frenzen. • Klein: Verwenden Sie einen kleinen Lausprecher mit unzureichender Wiedergabe-Kapazität für niedrige Frenzen. • Keiner: Einstellen, wenn die Surround-Lautspricher nicht angeschlossen sind. Wenn "Surround" auf "Groß", "Surround Back" eingestellt ist, konnen "Front Height" und "Front Wide" auf "Groß" gestellt werden. Wenn "Surround" auf "Keiner" gesetzt wurde, werden "Surround Back", "Front Height" und "Front Wide" automatisch auf "Keiner" gestellt.
	Surround Back: Stellen Sie ein, ob Sie Surround Back-Lautspricher verwenden und geben Sie ggf. Anzahl und Höhe an. • Groß: Wahlen Sie diese Einstellung, wenn Sie große Lausprecher verwenden, die auch Tiefbass unverfällt sichere Wiedergabe-Kapazität für niedrige Frenzen. • Klein: Verwenden Sie einen kleinen Lausprecher mit unzureichender Wiedergabe-Kapazität für niedrige Frenzen. • Keiner: Einstellen, wenn die hinteren Surround-Lautspricher nicht angeschlossen sind. • 2 Lautsp.: Es werden zwei Surround Back-Lautspricher verwendet. • 1 Lautsp.: Es wird nur ein Surround Back-Lautspricher verwendet. Wenn Sie diese Einstellung wahren, schreiben Sie den Surround-Back-Lautspricher an den linken (L) Kanal an. Auch wenn die Einstellungen für "Surround Back" nicht auf "Keiner" eingestellt sind, ist es je nach Wiedergabequelle möglich, dass die Surround Back-Lautspricher keinen Klang abgeben. Wahlen Sie in thisem Fall über die Menübefehle "Surround-Parameter" - "Surround Back" einen anderen Wert als "AUS" (Seite 83). "HINWEIS" "Surround Back" kann nicht eingestellt werden, wenn "Endstufen-Zuweis." - "Zuweis." (Seite 91) auf "Z2/Z3" oder "Laufspr.Zuw." auf "S.BACK" eingestellt ist.

Einstellungspunkte	Einstellungsgangaben
Laatspr.-Konfig. (Fortgesetzt)	Front Height: Stellen Sie das Vorhandensein und die Höhe der Front-Height-Laatsprecher ein. • Groß: Wahlen Sie diese Einstellung, wenn Sie große Laatsprecher verwenden, die auch Tiefbass unverfällt wiedergeben können. • Klein: Verwenden Sie einen kleinen Laatsprecher mit unzureichender Wiedergabe-Kapazität für niedrige Frenzen. • Keiner: Wahlen Sie aus, wenn die Front-Height-Laatsprecher nicht angeschlossen sind. "HINWEIS "Front Height" kann nicht eingestellt werden, wenn "Endstufen-Zuweis." - "Zuweis." (Seite 91) auf "Z2/Z3", "2CH Bi-AMP" oder "Laatspr.Zuw." auf "F.HEIGHT" eingestellt ist.
	Front Wide: Stellen Sie die Präsenz und Höhe der Front-Wide-Laatsprecher ein. • Groß: Wahlen Sie diese Einstellung, wenn Sie große Laatsprecher verwenden, die auch Tiefbass unverfällt wiedergeben können. • Klein: Verwenden Sie einen/smallen Laatsprecher mit unzureichender Wiedergabe-Kapazität für niedrige Frenzen. • Keiner: Wahlen Sie aus, wenn die Front-Wide-Laatsprecher nicht angeschlossen sind. "HINWEIS "Front Wide" kann nicht eingestellt werden, wenn "Endstufen-Zuweis." - "Zuweis." (Seite 91) auf "Z2/Z3", "2CH Bi-AMP" oder "Laatspr.Zuw." auf "F.WIDE" eingestellt ist.
Bass-Einstellungen	Subwoofer-Modus: Hier konnen Sie die Signale für die Wiedergabe durch den Subwoofer auswählen. • LFE: Das Niedrigbereichssignal des Kanals, der auf Laatsprechergröbe "Klein" gestellt ist, wird dem LFE-Signalausgang vom Subwoofer hinzugefügt. • LFE+Main: Das Niedrigbereichssignal aller Kanäle wird dem LFE-Signalausgang vom Subwoofer hinzugefügt.
	"Subwoofer-Modus" kann aktiviert werden, wenn "Laatspr.-Konig." - "Subwoofer" (Seite 92) auf "1 Lautsp." oder "2 Lautsp." eingestellt ist. • Spielen Sie eine Musik- oder Videoquelle ab und wahren Sie den Modus mit dem stärksten Bass aus. • Wahren Sie "LFE+Main" aus, wenn die Basssignale immer über den Subwoofer wiedergegeben werden sollen.
	HINWEIS Wenn "Front" und "Center" für "Laatspr.-Konig." auf "Groß" gestellt sind und für "Subwoofer-Modus" "LFE" eingestellt ist, erfolgt je nach Eingangssignal oder gewähltem Surround-Modus u. U. keine Klangwiedergabe durch die Subwoofer.
	LFE-Tiefpass-Filter: Stellen Sie den LFE-Signal Wiedergabebereich ein. • 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz
Einstellungspunkte	Einstellungsangaben
Abstand	• Meter / Fuß: Maßeinheit der Entfernung festlegen.
Hier können Sie die Entfernung zwischen Hörposition und Laatsprechern einstellen. Messen Sie, bevor Sie die Einstellungen vormehmen, den Abstand von der Hörposition zu den verschiedene Laatsprechern.	Schritt: Kleiste Schrittweiten-Variable für die Entfernung festlegen. 0.1m / 0.01m 1ft / 0.1ft
	Standard: Die Einstellungen "Abstand" werden auf die Standardeinstellungen zurückgesetzt. Ja: Auf Standardeinstellung zurücksetzen. Nein: Nicht auf Standardeinstellung zurücksetzen. Wenn Sie "Standard" auswahlen und dann ENTER drücken, wird die "Möchten Sie möglich alle Einstellungen auf Standardwerte zusücken?"-Eingabeaufforderung angezeigt. Wären Sie entweder "Ja" oder "Nein", und drücken Sie ENTER.
	Front L / Front R / Center / Subwoofer / Subwoofer 1*1 / Subwoofer 2*2 / Surround L / Surround R / Surr.Back L*2 / Surr.Back R*2 / Front Height L / Front Height R / Front Wide L / Front Wide R : Laatsprecher auswahlen. *1 Wenn die Einstellung "Laatspr.-Konfig." - "Subwoofer" (Seite 92) auf "2 Lautsp." eingestellt ist, werden "Subwoofer 1" und "Subwoofer 2" angezeigt. *2 Wenn die Einstellung "Laatspr.-Konfig." - "Surround Back" (Seite 92) auf "1 Lautsp." gestellt wird, wird "Surround Back" angezeigt. 0.00m - 18.00m / 0.0ft - 60.0ft : Stellen Sie die Entfernung ein.
	Die Laatsprecher können abhängig von den Einstellungen "Endstufen-Zuweis." (Seite91)und "Lautspr.-Konfig." (Seite91)unterschiedlich ausgewählten werden. Standardeinstellungen : Front L / Front R / Center / Subwoofer / Subwoofer 1 / Subwoofer 2 / Front Height L / Front Height R / Front Wide L / Front Wide R : 3,6 m (12,0 ft) Surround L / Surround R / Surr.Back L / Surr.Back R : 3,0 m (10,0 ft) Setzen Sie die Differenz der Entfernung zwischen den Laatsprechn auf weniger als 6,0 m (20 ft). HINWEIS Laatsprecher, die in der "Laatspr.-Konfig." (Seite 91) auf "Keiner" gestellt wurden, werden nicht angezeigt.

Einstellungspunkte	Einstellungsangaben
Kanalpegel Stellen Sie die Lautstärke für jeder einzelnen Kanal ein.	Testton: Ausgabe Testsound. • Front L / Front Height L / Center / Front Height R / Front R / Front Wide R / Surround R / Surr.Back R*1 / Surr.Back L*1 / Surround L / Front Wide L / Subwoofer / Subwoofer 1*2 / Subwoofer 2*2 / Subwoofer 1+2*2: Lautsprecher auswahlen. *1 Wenn die Einstellung "Lautspr.-Konfig." - "Surround Back" (Seite92) auf "1 Lautsp." gestellt wird, wird "Surr.Back" angezeigt. *2 Wenn die Einstellung "Lautspr.-Konfig." - "Subwoofer" auf (Seite92) eingestellt ist, werden "2 Lautsp.", "Subwoofer 1", "Subwoofer 2" und "Subwoofer 1+2" angezeigt. -12.0dB - +12.0dB (0.0dB): Lautstärke regulieren.
	Nach der Einrichtung der Distanzen und der Lautstärkepegel von Subwoofer 1 und 2, stellen Sieitte Subwoofer 1+2 ein. Diese Parameter beinflussen die Lautstärke von Subwoofer 1+2..
	Mit <▷, bewegt sich die Lautstärke von Subwoofer 1 und 2 gemeinsam hoher und tiefer.
	Wenn einer von Subwoofer 1 und Subwoofer 2 ±12,0 dB erreicht, bewegen sich die Cursor nicht mehr weiter.
	Bei Einstellung von "Kanalpegel" werden die eingestillten Werte auf alle Surround-Modi angewendet. Eine Beschreibung, wie die Lautstärkewerte für jeder Surround-Modus einzeln einzustellen sind, finden Sie auf Seite62.
	HINWEIS • Lautsprecher, die in der "Lautspr.-Konfig." (Seite91) auf "Keiner" gestellt wurden, werden nicht angezeigt. • Wenn ein Kopfhörer-Stecker in die PHONES-Buchse thises Gerätes eingesteckt ist, wird der "Kanalpegel" nicht angezeigt.
	Standard: Die Einstellungen "Kanalpegel" werden auf die Standardeinstellungen zurückgesetzt. • Ja: Auf Standardeinstellung zurücksetzen. • Nein: Nicht auf Standardeinstellung zurücksetzen.
Einstellungspunkte	Einstellungsgangaben
Übergangsfreq. Stellen Sie die maximale Frequenz der Bass- Signalausgabe von jeder Kanal zum Subwoofer ein. Passen Sie die Einstellung der Bass-Resonanz ihrer verwendeten Latsprecher an.	40Hz / 60Hz / 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz: Übergangsfrequency einstellen. Erweitert: Übergangsfrequency für jeder Laatsprecher einzeln einstellen. • Front / Center / Surround / Surr. Back / Front Height / Front Wide : Latsprecher auswählen. • 40Hz / 60Hz / 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz: Übergangsfrequency einstellen. Die Einstellung für “Übergangsfreq.” kann vorgenommen werden, wenn die Einstellung für “Bass-Einstellungen” - “Subwoofer- Modus” (1/2-Seite 92) auf “LFE+Main” gesetzt ist oder wenn Sie einen Latsprecher haben, der auf “Klein” eingestellt ist. • Stellen Sie die Übergangsfrequency immer auf “80Hz”. Wenn Sie jedoch kleine Latsprecher verwenden, empfehlen wir, die Übergangsfrequency auf eine höhere Frequenz zu stellen. • Bei Latsprechem, die auf “Klein” gestellt wurden, werden Töne unterhalb der Übergangsfrequency nicht ausgegeben. Die nicht ausgegebenen Basse werden über den Subwoofer oder die Front- Latsprecher ausgegeben. • Die Latsprecher, die eingestellt werden können, wenn “Erweitert” ausgewähl ist und sich von der Einstellung “Subwoofer-Modus” (1/2-Seite 92) nterscheidet. • Wenn “LFE” ausgewähl ist, werden die Latsprecher auf “Klein” in “Latspr.-Konfig.” eingestellt. Wenn die Latsprecher auf “Groß” eingestellt sind, wird “Vollständ.” angezeigt, und die Einstellung kann nicht vorgenommen werden. • Wenn “LFE+Main” ausgewähl ist, können die Latsprecher unabhängig von der Latsprechergröße eingestellt werden.
LS-Impedanz Impedanz der angeschlossenen Latsprecher einstellen.	8Ω/Ohm: SEinstellen, wenn die Impedanz des angeschlossenen Latsprechers 8Ω oder mehr beträgt. 6Ω/Ohm: Einstellen, wenn die Impedanz des angeschlossenen Latsprechers mindestens 6Ω, aber weniger als 8Ω beträgt. 4Ω/ohms: Einstellen, wenn die Impedanz des angeschlossenen Latsprechers mindestens 4Ω, aber weniger als 8Ω beträgt. Prüfen Sie zuvor die auf der Rückseite ihrer Laatsprecher oder im Latsprecher-Bedienungshandbuch angegebene Latsprecherimpedanz (Ω).
Frontloutspr. einricht. Auswahl der vorderen Latsprecher für jeder Surround-Modus. HINWEIS Einstellung möglich, wenn “Endstufen-Zuweis.” - “Zuweis.” auf “Front B” eingestellt ist (1/2-Seite 91).	2CH DIRECT/STEREO: Die für die Modi direkte, Stereo- und Pure Direct- Wiedergabe (2-Kanal) verwendenten Front-Latsprecher werden vorab eingestellt. • A: Frontloutsprecher A wird verwendet. • B: Frontloutsprecher B wird verwendet. • A+B: Beide Frontloutsprecher A und B werden verwendet. MULTI CH: Front-Latsprecher, die für andere Modi als die direkte, Stereo- und Pure Direct-Wiedergabe (2-Kanal) verwendenten werden, werden vorab eingestellt. • A: Frontloutsprecher A wird verwendet. • B: Frontloutsprecher B wird verwendet. • A+B: Beide Frontloutsprecher A und B werden verwendet.

HDMI-Konfig.

Standard-Einstellungen sind unterstrichen.

Hier konnen Sie Einstellungen für die HDMI-Video-/Audio-Ausgabe vornehmen.

Einstellungspunkte	Einstellungsgangaben
RGB-Videobereich Einstellen des Videobereichs der RGB-Ausgabe vom HDMI-Anschluss.	Normal: Ausgabe mit RGB-Videobereich (16 (schwarz) bis 235 (weiß)). Erweitert: Ausgabe mit RGB-Videobereich (0 (schwarz) to 255 (weiß)). These Einstellung ist aktiviert, wenn ein Fernsehgeber mit einem DVI-Anschluss verwendet wird.
Vertical strecken Bildsignal vertical strecken.	EIN: Bildsignal vertical strecken. AUS: Signal vertical nicht strecken.
Auto Lip Sync Hier schalten Sie die automatische Synchronisation von Audio und Video für HDMI ein und aus.	EIN: Kompensiert. AUS: Nicht kompensiert.
HDMI-Audioausgang Wählten Sie das HDMI-Audio-Ausgabegerät.	Verträger: Wiedergabe durch Laufsprecher, die an dem Receiver angeschlossen sind. TV: Wiedergabe durch TV, die an dem Receiver angeschlossen sind. Wenn die HDMI-Steuerfunktion aktiviert ist, hat die TV-Audioeinstellung (Seite 61 "HDMI-Steuerfunktion") Vorrang.
HDMI-Ausgang Hier legen Sie fest, welcher HDMI-Ausgang verwendet werden soll.	Auto (Dual): Das Vorhandensein eines mit dem Anschluss MONITOR 1 oder MONITOR 2 verbundenen TV-Gerätes wird automatisch erkannt, und dieser TV-Anschluss wird verwendet. Monitor 1: Ein TV-Gerät, das mit dem Anschluss MONITOR 1 verbunden ist, wird immer verwendet. Monitor 2: Ein TV-Gerät, das mit dem Anschluss MONITOR 2 verbunden ist, wird immer verwendet. • Wenn an beiden Anschlüssen (Monitor 1 und Monitor 2) ein Gerät angeschlossen ist und "Auflösung" (Seite 79) auf "Automatisch" gestellt wurde, werden die Signale in einer Auflösung ausgegeben, die mit beiden Monitoren kompatibel ist. • Wenn "Auflösung" (Seite 79) nicht auf "Automatisch" gestellt ist, überprüften Sie, ob das verwendete TV-Gerät mit der Auflösung unter "HDMI-Info" - "Monitor 1" und "Monitor 2" kompatibel ist (Seite 103). • "HDMI-Ausgang" können Sie auch durch Drücken von MONITOR SELECT aktivieren.
HINWEIS Abhängig von dem von Ihnen angeschlossenen Monitor wird die Anzeige eventuell nicht korrigiert, wenn Sie "Auto (Dual)" einstellungen. Stellen Sie in solch einem Fall entweder auf "Monitor 1" oder "Monitor 2" ein.
HDMI Steuerung Wenn mehrere Geräte über HDMI-Anschlüsse miteinander verbunden und mit der HDMI-Steuierung kompatibel sind, können Sie die Gerätebedienung verketten.	Steuerung: Stellen Sie die HDMI-Steuerungsfunktion ein. EIN: HDMI-Steuergunktion verwenden. AUS: HDMI-Steuergunktion nicht verwenden.
	· Wenn ein Gerät angeschlossen ist, das nicht mit der HDMI-Steuergunktion kompatibel ist, stellen Sie "HDMI Steuerung" - "Steuerung" auf "AUS". · Zur Überprüfung der Einstellungen schlagen Sieitte in den Bedienungsanleitungen der angeschlossenen Komponenten nach. · Details zur HDMI-Steuergunktion finden Sie unter "HDMI-Steuergunktion" (15)Seite 61).
	HINWEIS · Wenn "HDMI Steuerung" - "Steuerung" auf "EIN" eingestellt ist, verbraucht das Gerät im Standby mehr Strom. Wenn Sie diesen Gerät länger Zeit nicht benutzten, sollen den Sie das Netzkabel aus der Steckdoseziehen. · Die "HDMI Steuerung" ist inaktiv, solange das Gerät nicht in Betrieb ist. Schalten Sie entweder an oder stellen Sie auf Standby ein. · Mit den HDMI-Steuergunktionen setzen sich Fernseherigte bedieren, die mit der HDMI-Steuergunktion kompatibel sind. Achten Sie darauf, dass der Fernseher und die HDMI-Kabel angeschlossen sind, bevor Sie eine HDMI-Steuergunktion aufrufen. · Wenn sich die "HDMI Steuerung" - "Steuerung"-Einstellungen geändert haben, müssen die Geräte nach jeder Änderung aus und wieder eingeschaltet werden.
	Standby-Quelle: Legt fest, dass die HDMI-Eingangsquelle auf Standby geschlossen wird, sobald das Gerät eingeschaltet ist. · Zuletzt verwendet: Standby mit der zuletzt verwendeten Eingabequelle während der Nutzung des Geräts. · HDMI1 / HDMI2 / HDMI3 / HDMI4 / HDMI5 / HDMI6 / HDMI7: Die betreffende Eingangsquelle wird auf Standby geschlossen. · "Standby-Quelle" kann aktiviert werden, wenn "HDMI Steuerung" - "Steuerung" auf "EIN" eingestellt ist.
	Kontroll-Monitor: Stellen Sie den HDMI MONITOR-Anschluss auf die Ausgabe des HDMI-Steuersignals ein. · Monitor 1: Ausgang vom Anschluss MONITOR 1. · Monitor 2: Ausgang vom Anschluss MONITOR 2.
	· "Kontroll-Monitor" kann vorgenommen werden wenn im GUI-Menü "HDMI Steuerung" - "Steuerung" auf "EIN" gesetzt wurde. · Die ARC-Funktion arbeitet nur an dem von "Kontroll-Monitor" ausgewählten Anschluss..

Einstellungspunkte

Einstellungsangaben

HDMI Steuerung (Fortgesetzt)

Ausschaltkontrolle : Leitet den Standby-Befehl von thisem Gerät an eine externe Einrichtung weiter. • Alle : Wenn ein angeschlossener Fernseher unabhängig von der Eingangsquelle ausgeschlossen wird, wechselt diese Gerät automatisch in den Standby-Modus. • Video : Wenn ein angeschlossener Fernseher ausgeschlossen wird, wenn es sich bei der Eingangsquelle um BD / DVD / TV / SAT/CBL / DVR / GAME / V.AUX / DOCK handelt, wechselt these Gerät automatisch in den Standby-Modus. • AUS : Beim Abschalten eines Fernsehers wird these Gerät nicht abgeschlossen. “Ausschaltkontrolle” kann aktiviert werden, wenn “HDMI Steuerung” – “Steuerung” auf “EIN” eingestellt ist.

Audio Konfigurat.

Standard-Einstellungen sind unterstrichen.

Hier legen Sie weitere Einstellungen für die Audiowiedergabe fest.

Einstellungspunkte	Einstellungsangaben
EXT. IN-Konfig. Setup für Wiedergabe über analoge Signale, die über externe Eingebaneschlüssen eingespeist werden (EXT. IN).	Subwoofer-Pegel: Setup für Wiedergabe über analoge Signale, die über externe Eingebaneschlüssen eingespeist werden (EXT. IN).• +15dB: Dies ist der empfohlene Pegel.• +10dB / +5dB / 0dB: Wahlen Sie den Pegel passend zum verwendenten • Player.
2-Kan. Dir/Stereo Wählen Sie die Methode aus, mit der die Laufsprecher im direkten und Stereo-Zweikanal Wiedergabemodus verwendet werden.	Einstellung: Wählen Sie die Methode aus, mit der die Laufsprecher im direkten und Stereo-Zweikanal Wiedergabemodus verwendet werden. • Standard: Die Einstellungen zu “Lautspr.-Konfig.” (Seite 89) werden verwendet. • Erweitert: Individuelle Einstellungen für den 2-Kanal-Modus. Nehmen Sie folgende Einstellungen vor:
	Front: Stellen Sie die Höhe der Front-Laufsprecher ein. • Groß: Wählen Sie diese Einstellung, wenn Sie große Laufsprecher verwenden, die auch Tiefbass unverfülltscht wiedergeben konnen. • Klein: Verwenden Sie einen kleinen Laufsprecher mit unzureichender Wiedergabe-Kapazität für niedrige Frenzen. Wenn die “Lautspr.-Konfig.” – “Subwoofer” (Seite 92) auf “Keiner” eingestellt wird, wird die Einstellung automatisch auf “Groß” eingestellt.
	Subwoofer: Geben Sie an, ob Sie einen Subwoofer verwenden. • Ja: Ein Subwoofer wird verwendet. • Nein: Einstellen, wenn kein Subwoofer angeschlossen ist. Wenn die “Lautspr.-Konfig.” – “Subwoofer” (Seite 92) auf “Keiner” eingestellt wird, wird die Einstellung automatisch auf “Nein” eingestellt. Wenn die “Front”-Einstellung bei “Klein” ist, dann ist die Einstellung automatisch “Ja”.
2-Kan. Dir/Stereo(Fortgesetzt)	SW-Modus : Hier konnen Sie die Signale für die Wiedergabe durch den Subwoofer auswähen.LFE : Wenn die Einstellung "2-Kan. Dir/Stereo" - "Front" auf "Groß" ist, wird allein das LFE-Signal vom Subwoofer ausgegeben. Ebenso, wenn die Einstellung "2-Kan. Dir/Stereo" - "Front" auf "Klein" gestellt ist, wird das Niedrigbereichssignal des Frontkanals dem LFE-Signalausgang vom Subwoofer hinzugeführtd.LFE+Main : Das Niedrigbereichssignal des Frontkanals wird dem LFE-Signalausgang vom Subwoofer hinzugeführtd.Diese Option steht zur Verfügung, wenn im Menu "2-Kan. Dir/Stereo" - "Subwoofer" auf "Ja" gesetzt wurde.Ubergangsfreq. : Stellen Sie die maximale Frequenz der Bass-Signalausgabe von jedem Kanal zum Subwoofer ein.40Hz / 60Hz / 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250HzThese Option steht zur Verfügung, wenn im Menu "2-Kan. Dir/Stereo" - "Subwoofer" auf "Ja" gesetzt wurde.Wenn die "2-Kan. Dir/Stereo" - "Front"-Einstellung "Groß" oder die "Subwoofer-Modus"-Einstellung "LFE" ist, wird "Vollständ." angezeigt, und die Einstellung kann nicht vorgenommen werden.Abstand FL / Abstand FR : Laatsprecher auswählen.0.00m - 18.00m (3.60m) / 0.0ft - 60.0ft (12.0ft) : Stellen Sie die Entfernung zum Laatsprecher ein.Stellen Sie Differenz der Distanz zwischen den Laatsprechem auf unter 6,0 m (20 ft) ein.Kanalpegel FL / Kanalpegel FR : Laatsprecher auswählen.-12.0dB - +12.0dB (0.0dB) : Passen Sie den Pegel jeder Kanals an.
Surround-AutomatikHier konnen Sie für jeder Eingangssignaltypdie Surround-Modus-Einstellungen speichern.	EIN : Die Einstellungen werden. Wird automatisch mit dem zuletzt verwendetem Surround-Modus abgeschlielt.AUS : Einstellungen werden nicht gespeichert, Surround-Modus ändert sich nicht mit Signal.Mit der Funktion Auto-Surround-Modus konnen Sie den Surround-Modus, der zuletzt zur Wiedergabe der vier verschiedene Eingangssignale verwendet wurde, speichern.1 Analoge und PCM 2-Kanal-Signale2 Dolby Digital- und DTS 2-Kanal-Signale3 Dolby Digital- und DTS-Mehrkanalsignale4 LPCM- und DSD-Mehrkanal-SignaleBei der Wiedergabe im PURE DIRECT-Modus ändert sich der Surround-Modus nicht, selbst wenn sich das Eingangssignal ändert.

Einstellungspunkte	Einstellungsangaben
EQ anpassen Einstellungen vorphinem, darabit nicht verwendete EQ-Einstellungen bei Drücken von MULTEQ nicht angezeigt werden. BANU MOU TUNING BPN EQUAL A-DSX RESTORER MULTEO DIN EQUIL A-DSX STANDARD D/ST SIMULATION PURS Der Equalizer-Modus, bei dem "Nicht verwendet" ausgewählt wurde, kann nicht mit der Quick Select- Funktion gespeichert oder aufgerufen werden.	Audyssey: Stellen Sie ein, wenn der "Audyssey"-Equalizer nicht verwendet wird. • Verwendet: Verwenden. • Nicht verwendet: Nicht verwenden. Stellen Sie es so ein, dass Einstellungen "Audyssey" ausgewählt werden können, wenn das Verfahren "Messautom. Audyssey®" abgeschlossen ist.
	Audyssey Byp. L/R: Stellen Sie ein, wenn der "Audyssey Byp. L/R"-Equalizer nicht verwendet wird. • Verwendet: Verwenden. • Nicht verwendet: Nicht verwenden. Stellen Sie es so ein, dass Einstellungen "Audyssey Byp. L/R" ausgewählt werden können, wenn das Verfahren "Messautom. Audyssey" abgeschlossen ist.
	Audyssey Flat: Stellen Sie ein, wenn der "Audyssey Flat"-Equalizer nicht verwendet wird. • Verwendet: Verwenden. • Nicht verwendet: Nicht verwenden. Stellen Sie es so ein, dass Einstellungen "Audyssey Flat" ausgewählt werden können, wenn das Verfahren "Messautom. Audyssey" abgeschlossen ist.
	Manuell: Stellen Sie ein, wenn der "Manuell"-Equalizer nicht verwendet wird. • Verwendet: Verwenden. • Nicht verwendet: Nicht verwenden.

Netzwerk-Konfig.

Standard-Einstellungen sind unterstrichen.

Netzwerkeinstellungen vornehmen.

Einstellungspunkte	Einstellungsangaben
Netzwerkverbindung Einstellungen für kabelgebundenes LAN vorphinem.	1. Schreiben Sie das LAN-Kabel an (Seite 26 "Anschluss an ein Heim- Netzwerk (LAN)"). 2. Schalten Sie das Gerät ein (Seite 7 "Geräts einschalten"). Dank der DHCP-Funktion werden die Netzwerkeinstellungen des Geräts automatisch festgelegt. Bei Anschluss an ein Netzwerk ohne DHCP-Funktion legen Sie die Einstellungen wie unter Arbeitsschnitt 3 fest. 3. Die IP-Adresse legen Sie im Menu mit den Befehlen "Netzwerkverbindung" fest.
DHCP IP-Adresse Beenden Erweitert Eingabe IP-Adresse und Proxy manuell eingeben	NETZWERKVERBINDUNG DHCP IP-Adresse Subnetzmaske Standardgateway Prim. DNS-Server Sek. DNS-Server Proxy Beenden IP-Adresse manuell festlegten Return) Abbrechen
① Wahlen Sie im Menu "Netzwerkverbindung" - "Erweitert" und drücken Sie ENTER. ② Drucken Sie <>, um "DHCP" auf "AUS" umzustellen, Drucken Sie anschließend ∇. Die DHCP-Funktion ist deaktiviert. ③ Geben Sie mit Δ∇ <> oder 0 - 9 die Adresse ein, und drucken Sie ENTER. · IP-Adresse: Geben Sie eine IP-Adresse in einem der unten genommen Adressbereiche ein. Beim Einstellen einer anderen IP-Adresse kann die Netzwerkfungtion nicht genutzt werden. CLASS A: 10.0.0.0 - 10.255.255.255 CLASS B: 172.16.0.0 - 172.31.255.255 CLASS C: 192.168.0.0 - 192.168.255.255 · Subnetzmaske: Beim direkten Anschuss eines xDSL Modems oder Terminaladapters an diesen Gerät müssen Sie die Subnetzmaske eingegeben, die in der Anbieterdokumentation genannt wird. Dies ist normalerweise 255.255.255.0. · Standardgateway: Wenn ein Gateway (Router) angeschlossen ist, geben Sie dessen IP-Adresse ein. · Prim. DNS-Server, Sek. DNS-Server: Wenn in der Dokumentation Ihres Anbieters nur eine DNS Adresse angegeben ist,/TRagen Sie 这些在Feld"Prim.DNS-Server"ein. Wenn zwei oder mehr DNS- Adressen vorhanden sind, geben Sie die ersten in das Feld"Sec.DNS- Server" ein.

Einstellungspunkte	Einstellungsangaben
Netzwerkverbindung (Fortgesetzt)	4 Wahlen Sie mit ∇ die Option "Beenden", und drücken Sie ENTER. Damit ist die Einstellung abgeschlossen. · Bei einer Netzwerkverbindung über einen Proxyserver wahren Sie "Proxy" und drücken Sie ENTER (12-26-2017 97 "Proxy settings").
	· Bei Verwendung eines Breitband-Routers (mit DHCP-Funktion) müssen keine "IP-Adresse" für das Gerät und für den "Proxy" festgelegt werden, da die DHCP-Funktion bei diesen Gerät standardmäßig aktiviert ist ("EIN"). · Wenn these Gerät in einem Netzwerk ohne DHCP-Funktion verwendent wird, mussen die Netzwerkeinstellungen festgelegt werden. In dieser Fall sind gewisse Netzwerkkenntnisse notwendig. Einzelheiten erfaren Sie bei einem Netzwerk administrator. · Wenn Sie keine Internetverbindung herstellen konnen, kontrollierten Sie die Anschlüsse und Einstellungen (12-26-2017 97 "EIN"). · Wenn Sie sich mit Internetanschlüssen nicht auskennen, wenden Sie sich an ihren ISP (Internet Service Provider) oder an das Geschäft, bei dem Sie den Computer gekauft haben. · Wenn Sie die Einstellung während der Eingabe der IP-Adresse abbrechen möchten, drücken Sie RETURN.
	Proxy-Einstellungen: Diese Einstellung legen Sie fest, wenn Sie die Internetverbindung über einen Proxyserver herstellen.
	● NETZWERKVERBINDUNG DHCP EIN IP-Adresse 192.168.100.19 Beenden Erweiter ① Eingabe IP-Adresse und Proxy manuell eingeben
	● NETZWERKVERBINDUNG DENON DHCP EIN IP-Adresse 192.168.100.019 Subnetzmaske 255.255.255.000 Standardgateway 192.168.100.001 Prim. DNS-Server 192.168.100.001 Secondary DNS 000.000.000.000 Proxy ② Beenden Eingabe Eingabe RETURN Abbrechen Proxy-Server festlegen (falls erforderl.)
	● NETZWERKVERBINDUNG DENON Proxy EIN ③ Proxy Address 000.000.000.000 Anschluss ⑥ 000000 Beenden ⑦ Proxy-Server wird verwendet RETURN Abbrechen 1 Wahlen Sie im Menu "Netzwerkverbindung" - "Erweitert" und drucken Sie ENTER. 2 Wahlen Sie mit ∇ die Option "Proxy", und drucken Sie ENTER. 3 Drucken Sie < ▶, um "Proxy" auf "EIN" umzustellen. Drucken Sie anschließend ∇. Der Proxyserver ist nun aktiviert.
Netzwerkverbindung(Fortgesetzt)	4 Drücken Sie < ▶ zur Auswahr einer Eingabemethode für denProxyserver. Drücken Sie anschließend √.Adresse : Methode zur Eingabe der IP-Adresse.Name : Methode zur Eingabe des Domain-Namens.5 Geben Sie mit △∇ < ▶ oder 0 - 9 die Adresse bzw. den Domain-Namen des Proxyservers ein,und drücken Sie ENTER.Wenn in Schritt 4 "Adresse" gewählt wurde :IP-Adresse eintragenWenn in Schritt 4 "Name" gewählt wurde :Domain-Namen eintragen.Hinweise zur Zeicheneingabe finden Sie auf Seite 74.6 Geben Sie mit △∇ < ▶ oder 0 - 9 die Anschlussnummer desProxyservers ein, und drücken Sie ENTER.7 Wahlen Sie mit √ die Option "Beenden", und drücken Sie ENTER.Damit ist die Einstellung abgeschlossen.
SonstigesEinstellung derNetzwerkfungtion ein/ausim Standby und die PC-Spracheinstellung.	Netzwerk-Standby : Netzwerkfungtion im Standby ein-bzw. ausschalten.EIN : Netzwerk ist im Standby aktiviert. Gerät ist über netzwerkfähigenController bedienbar.AUS : Im Standby-Betrieb ist die Netzwerkfungtion deaktiviert.Stellen Sie auf "EIN" bei Verwendung der Websteuerungsfunktion.HINWEISWenn "Sonstiges" - "Netzwerk-Standby" auf "EIN" eingestellt ist,verbraucht das Gerät im Standby mehr Strom.Zeichensatz : Wenn Schriftzeichen nicht korrekt angezeigt werden,stellen Sie den MP3 ID3-Tag Zeichencodotyp ein, der von dem USB-Speichergerät wiedergegeben wird.Automatisch : Zeichencode automatisch auswählen.Latein : ISO 8859-1 Latin-1 auswählen.Japanisch : Shift-JIS auswählen.Sollten die Zeichen nicht richtig angezeigt werden, wenn "Automatisch"eingestellt wurde, stellen Sie "Latein" oder "Japanisch" ein.PC-Sprache : Computersprache auswählen.ara / chi (smpl) / chi (trad) / cze / dan / dut / eng / fin / fre / ger / gre / heb / hun / ita / jpn /kor / nor /pol / por / por(BR) / rus / spa / swe /turName im Netzwerk : Der lesefreundliche Name ist der Name这点Gerätes, der im Netzwerk angezeigt wird. Es konnen bis zu 63 Zeicheningegeben werden. Der lesefreundliche Standardname beim erstenGebrauch ist "DENON:[AVR-A100]".Hinweise zur Zeicheneingabe finden Sie auf Seite 74.Standard : Für den leicht lesbaren Namen, den Sie geändert hatten, wirdwieder der Standardwert eingesetzt.Ja : Auf Standardeinstellung zusücksetzen.Nein : Nicht auf Standardeinstellung zusücksetzen.Party-Modus : Stellen Sie die Partymodus-Funktion ein.EIN : Deaktivieren Sie die Partymodus-Funktion.AUS : Aktivieren Sie die Partymodus-Funktion.Für weitere Informationen zur Partymodus-Funktion beziehen Sie sichitte auf Seite 64, "Party-Modus".

Einstellungspunkte	Einstellungsangaben
Sonstiges(Fortgesetzt)	Party-Mod. Start- : Nehmen Sie die Einstellungen für den Lautstärke-Pegel vor, wenn der Partymodus gestartet ist.Letzte Einstellung : Verwenden Sie dieselbe Lautstärke wie vor der Einstellung des Partymodus.- - - dB (0) : Verwenden Sie die Stummschaltung immer unter der Bedingung, dass der Partymodus gestartet ist.-80dB - 18dB (1 - 99) : Starten Sie den Party-Modus mit ihrer bevorzugten Lautstärke.Einstellung möglich, wenn "Party-Modus" auf "EIN" eingestellt ist.Hierfür wird ein Wert von 0 bis 99 angezeigt, wenn unter "Lautstärke-Anzeige" (123Seite 100) die Option "Absolut" aktiviert ist.Sie konnen die Obergrenze mit "Lautstärkegrenze" einstellen (124Seite 100).
	Netzwerkstatus : Es werden maximal 10 DENON-Produkte angezeigt die mit demselben Netzwerk verbunden sind.Name / Status Partymodus / Modell-Name /Strom EIN/Standby / Quelle auswahlen / Lautstärkepegel"Network Status" wird angezeigt, wenn ein DENON-Produkt angeschlossen ist, das die Netzwerkstatus-Anzeigefunktion unterstützt.
	Update-Meldung : Zeigt eine Benachrichtigung im MenuDEXses Geräts an, wenn die neueste Firmware mit "Firmware-Update" freigegeben wurde. Die Hinweismeldung wird für etwa 20 Sekunden angezeigt, wenn der Strom eingeschaltet wird. Verbinden Sie mit Breitbart-band-Internet (125Seite 26), wenn Sie diese Funktion verwenden.EIN : Update-Meldung aneigen.AUS : Update-Meldungen nicht aneigen.Wenn Sie während der Anzeige der Benachrichtigungsmitteilung ENTER drücken, wird der "Update prüfen"-Bildschirm angezeigt. (Gehen Sie auf Seite 102 für weitere Informationen bezüglich "Firmware-Update")Drücken Sie RETURN, um die Benachrichtigungsmitteilung zu Löschen.
	Upgrade-Meldung : Zeigt eine Benachrichtigung im MenuDEXses Geräts an, wenn eine herunterladbare Firmware mit "Features hinzuf." freigegeben wurde. Die Hinweismeldung wird für etwa 20 Sekunden angezeigt, wenn der Strom eingeschaltet wird. Verbinden Sie mit Breitbart-band-Internet (126Seite 26), wenn Sie diese Funktion verwenden.EIN : Upgrade-Meldungen aneigen.AUS : Upgrade-Meldung nicht aneigen.Wenn Sie während der Anzeige der Benachrichtigungsmitteilung ENTER drücken, wird der "Features hinzuf.-Bildschirm angezeigt. (Gehen Sie auf Seite 102 für weitere Informationen bezüglich "Features hinzuf.")Drücken Sie RETURN, um die Benachrichtigungsmitteilung zu Löschen.
Napster-ZugangBestimmten oder ändern SieIhren Benutzernamen undIhr Password (Seite 41" Napster anhören").	Benutzername / Password / Löschen·Hinweise zur Zeicheneingabe finden Sie auf Seite 74.
Last.fm-ZugangGeben Sie denBenutzernamen und dasKennwort ein oder änderNissen diese (Seite 42 "Sohören Sie mit thisem GerätLast.fm").	Benutzername / Password / Löschen·Hinweise zur Zeicheneingabe finden Sie auf Seite 74.
Last.fm-AnzeigeLegen Sie fest, ob der EintragLast.fm im Menu angezeigtwerden soll oder nicht.	Eingeblendet : Last.fm Eintrag im Menu(anzeigen.Ausgebrendet : Last.fm Eintrag nicht im Menu(anzeigen.
NetzwerkinfoHier konnen Sie dieNetzwerkinformationenanzeigen.	Name / DHCP / IP-Adresse / Adresse MAC

MultiZone-Konfig.

Standard-Einstellungen sind unterstrichen.

Hier legen Sie die Einstellungen für die Audiowiedergabe in einem Mehrzonensystem (ZONE2, ZONE3) fest.

Einstellungspunkte	Einstellungsangaben
BässeBässe (tiefe Frenzen)einstellen.	-10dB - +10dB (0dB)
HöhenHöhen (hohe Frenzen)einstellen.	-10dB - +10dB (0dB)
HPFWählten Sie denHochpass-Filter (HPF), umVerzerrungen im Bass zuvermeiden.	EIN : HPF eingeschaltet: Bass wird beschnitten.AUS : HPF ausgeschaltet.
Kanalpegel LAusgangspiegel des linkenKanals einstellen.	-12dB - +12dB (0dB)"Kanalpegel L" können eingestellt werden, wenn unter "Ton-Ausgabe" (Seite 99) - "Stereo" eingestellt ist.
Kanalpegel RAusgangspiegel des rechtenKanals einstellen.	-12dB - +12dB (0dB)"Kanalpegel R" können eingestellt werden, wenn unter "Ton-Ausgabe" (Seite 99) - "Stereo" eingestellt ist.
Ton-AusgabeStellen Sie denSignal-Ausgang vonMehrfachzonen ein.	Stereo : Stereo-Ausgabe wahren.Mono : Mono-Ausgabe wahren.Wenn "Endstufen-Zuweis." - "Zuweis." (Seite 91) auf "Z2/Z3(M)"eingestellt ist, wird der "Ton-Ausgabe" automatisch auf "Mono" umgestellt.

Einstellungspunkte	Einstellungsangaben
Lautstärkepegel Stellen Sie den Lautstärken-Ausgabepegel ein.	Variabel : Lautstärkeeinstellung am Hauptgerät und per Fernbedienung ist aktiviert. -40dB (41) : Lautstärke am Vorster.-Ausg. fest auf -40 dB einstellen. Ext. Verstärker regelt Lautstärke. 0dB (81) : Lautstärke am Vorster.-Ausg. fest auf 0 dB einstellen. Ext. Verstärker regelt Lautstärke. Wenn "Endstufen-Zuweis." - "Zuweis." (▶Seite 91) auf "ZONE2", "ZONE2/3" oder "Z2/Z3(M)" eingestellt ist, wird der "Lautstärkepegel" automatisch auf "Variabel" umgestellt.
Lautstärkegrenze Maximale Lautstärke festlegen.	AUS : Keine maximale Lautstärke festlegen. -20dB (61) / -10dB (71) / 0dB (81) • Dies kann eingestellt werden, wenn die Mehrzoneneinstellung "Lautstärkepegel" (▶Seite 99) auf "Variabel" gestellt ist. • Hierfür wird ein Wert von 0 bis 99 angezeigt, wenn unter "Lautstärke-Anzeige" (▶Seite 100) die Option "Absolut" aktiviert ist.
Einschaltlautstärke Legen Sie die Lautstärke fest, die beim Einsatzalten automatisch eingestellt wird.	Letzte Einstellung : Geseeherte Lautstärke der letzten Session wird wiederhergestellt. -- -dB (0) : Nach dem Einsatzten wird immer stummgeschaltet. -80dB - 18dB (1 - 99) : Die Lautstärke wird an den eingestillten Pegel angepasst. • Dies kann eingestellt werden, wenn die Mehrzoneneinstellung "Lautstärkepegel" (▶Seite 99) auf "Variabel" gestellt ist. • Hierfür wird ein Wert von 0 bis 99 angezeigt, wenn unter "Lautstärke-Anzeige" (▶Seite 100) die Option "Absolut" aktiviert ist.
Muting-Pegel Legen Sie den Pegel fest, der im Stummschaltmodus eingestellt wird.	Stumm : Der Ton wird vollständig abgeschelt. -40dB : Die aktuelle Lautst. wird um 40 dB gesenk. -20dB : Die aktuelle Lautst. wird um 20 dB gesenk.

Diverse Einstellungen.

Einstellungspunkte	Einstellungsangaben
LautstärkeregelungDient zum Regeln derLautstärke in der MAINZONE (der Raum, in demsich das Gerät befindet).	Lautstärke-Anzeige : Art der Lautstärkeanzeige festlegen.Relativ : Anzeige von -dB (Min) im Bereich von -80,5 dB - 18 dB.Absolut : Anzeige im Bereich von 0 (Min) - 99.Die "Lautstärke-Anzeige"-Einstellungwirdauchaufdie "Lautstärkegrenze"-und "Einschaltlautstärke"-Anzeigemethode angewandt.Die "Lautstärke-Anzeige"-Einstellung gilt für alle Zonen.
	Lautstärkegrenze : Maximale Lautstärke festlegen.AUS : Keine maximale Lautstärke festlegen.-20dB (61) / -10dB (71) / 0dB (81)
	Einschaltlautstärke : Legen Sie die Lautstärke fest, die beim Einschaltenautomatischen eingestellt wird.Letzte Einstellung : Gespeicherte Lautstärke der letzten Session wirdwiederhergestellt.- -- -dB (0) : Nach dem Einschalten wird immer stummgeschaltet.-80dB - 18dB (1 - 99) : Die Lautstärke wird an den eingestellen Pegelangepasst.Muting-Pegel : Legen Sie den Pegel fest, der im Stummschaltmoduseingestellt wird.Stumm : Der Ton wird vollständig abgeschelt.-40dB : Die aktuelle Lautst. wird um 40 dB gesenk.TypICHINWEISEingangsquellen, die in den verschiedenenZonen verwendet werden, können nicht gelöschtwerden.Die Eingabequellen, die auf "Löschen" gestellt wurden, können mit dem SOURCE SELECT.
QuellelöschenEntfernen Sie nichtverwendete Eingabequellenaus der Anzeige.	BD / DVD / TV / SAT/CBL / DVR / GAME / V.AUX /DOCK / NET/USB / TUNER / PHONO / CD :Wahlen Sie die Eingangsquelle aus, die nichtverwendet wird.EIN : Diese Quelle anzeigen.Löschen : Diese Quelle ausblenden.HINWEISEingangsquellen, die in den verschiedenenZonen verwendet werden, können nicht gelöschtwerden.Die Eingabequellen, die auf "Löschen" gestellt wurden, können mit dem SOURCE SELECT.
GUINehmen Sie hierEinstellungen bezüglichder Anzeigen auf demFernsehbildschirm vor.	Bildschirmschoner : Bildschirmschoner einstellen.EIN : Der Bildschirmschoner wird während der Menüanzeige, NET/USB,iPod-oder TUNER-Bildschirmanzeige aktiviert, wenn ungebärn 3 Minutenlang keine Bedienung erfolgt. Wenn Sie Δ∇ < > drücken, wird derBildschirmschoner geschlossen und zu dem Bildschirm darübergekehrt,der vor dem Aufruf des Bildschirmschoners aktiviert war.AUS : Der Bildschirmschoner ist nicht aktiviert.

Einstellungspunkte	Einstellungsangaben
GUI(Fortgesetzt)	Hintergrundbild : Stellen Sie ein, dass das Hintergrundbild angezeigt wird, wenn die Wiedergabe beendet ist usw. · Bild : Ein Bild als Hintergrund verwenden (DENON-Logo). · Schwarz : Stellt Schwarz als Hintergrund ein. · Grau : Stellt Grau als Hintergrund ein. · Blau : Stellt Blau als Hintergrund ein.
	Format : Stellen Sie das Videosignal-Format ein, das für den von Ohnen verwendeten Fernseher ausgegeben werden soll. · NTSC : NTSC auswählen. · PAL : PAL auswählen.
	"Format" kann auch auf folgende Weise eingestellt werden. Das Menübild wird allerdings nicht angezeigt. 1. Drücken und halten Sie am Hauptgerät AUDYSSEY DSX und RETURN für mindestens 3 Sekunden. Auf der Anzeige wird "Video Format" angezeigt. 2. Drücken Sie < ▶ , und halten Sie das Videosignal-Format ein. 3. Drücken Sie am Hauptgerät die Taste ENTER, MENU oder RETURN, um die Einstellungen abzuschreiben.
	HINWEISBei Einstellung auf ein andere Videoformat als das des angeschlossenen Fernsehgeräts wird das Bild nicht richtig angezeigt.
	Text : Zeigen Sie die Details zur Bedienung während des Wechsels zwischen Surround-Modus, Eingangsmodus usw. an. · EIN : Texteinblendungen anzeigen. · AUS : Texteinblendungen nicht anzeigen.
	Hauptlautstärke : Anzeigen der Hauptlautstärke während der Einstellung. · Unten : Unten anzeigen. · Oben : Oben anzeigen. · AUS : OSD-MENU nicht anzeigen.
	Wenn die Hauptlautstärken-Anzeige schwer zu sehen ist bei Überlagerung durch Film-Untertitel, stellen Sie auf "Oben".
	NET/USB : Stellen Sie die Anzeigezeit des NET/USB-Bildschirms ein, wenn die Eingangsquelle "NET/USB" ist. · 30s : OSD nach Betätigung für 30 Sekunden einblenden. · 10s : OSD-Menü nach Betätigung für 10 Sekunden einblenden. · AUS : OSD-Menü nicht anzeigen. · Immer : OSD dauerhaft anzeigen.
	iPod : Stellen Sie die Anzeigezeit des iPod-Bildschirms ein, wenn die Eingangsquelle "DOCK" oder "iPod (USB)" ist. · 30s : OSD nach Betätigung für 30 Sekunden einblenden. · 10s : OSD-Menü nach Betätigung für 10 Sekunden einblenden. · AUS : OSD-Menü nicht anzeigen. · Immer : OSD dauerhaft anzeigen.
Einstellungspunkte	Einstellungssangaben
GUI(Fortgesetz)	TUNER: Stellen Sie die Anzeigezeit des Tuner-Bildschirms ein, wenn die Eingangsquelle "TUNER" ist.30s: OSD nach Betätigung für 30 Sekunden einblenden.10s: OSD-MENU nach Betätigung für 10 Sekunden einblenden.AUS: OSD-MENU nicht anzeigen.Immer: OSD dauerhaft anzeigen.
Prog FB-CodesEinen vordefiniertenCode suchen, um dieFernbedienung darauf zuprogrammieren.	Siehe "Programmierung voreingestellter Codes" (28)Seite 104).
Quick Select NameÄndern Sie den "QuickSelect"-Anzeigettel in denvon Ihnen bevorzugten Titel.	Es konnen bis zu 16 Zeichen eingegeben werden.Hinweise zur Zeicheneingabe finden Sie auf Seite 74.
Zone umbenennenÄndern Sie den Anzeigettel jeder Zone in den von Ihnenbevorzugten Titel.	Es konnen bis zu 10 Zeichen eingegeben werden.Hinweise zur Zeicheneingabe finden Sie auf Seite 74.
Trigger-Ausg. 1/Trigger-Ausg. 2Wählen Sie dieAktivierungsbedingungfür Trigger Out 1/2 fürdie Eingangsquelle, denSurroundmodus usw.Für weitere Informationenzuber Trigger Out 1/2 siehe"TRIGGER OUT-Buchsen"(29)Seite 27).	Trigger-Ausg. 1/2Bei der Zonen-Einstellung (MAIN ZONE / ZONE2 / ZONE3)Trigger Out wird aktiviert durch die Verbindung zum Netzstrom derZone, die auf "EIN" gestellt ist.Bei der Einstellung der EingangsquelleAktivieren Sie Trigger Out, wenn die auf "EIN" gestellte Eingangsquellegewählt ist.Aktiv für die auf "EIN" gestellte Zone mit "Bei der Zonen-Einstellung".Bei der Einstellung für Surround-ModusAktivieren Sie Trigger Out, wenn der Surround-Modus, der auf "EIN"eingestellt ist, ausgewählt wird.Aktiv, wenn die auf "EIN" gestellte "MAIN ZONE" mit "Bei der Zonen-Einstellung" gewählt ist und wenn die auf "EIN" gestellte Eingangsquellemit "Bei der Einstellung der Eingangsquelle" gewählt ist.Bei der Einstellung des HDMI-MonitorsAktivieren Sie Trigger Out, wenn der HDMI-Monitor, der auf "EIN"eingestellt ist, ausgewählt wird.Aktiv, wenn die auf "EIN" gestellte "MAIN ZONE" mit "Bei der Zonen-Einstellung" gewählt ist und wenn die auf "EIN" gestellte Eingangsquellemit "Bei der Einstellung der Eingangsquelle" gewählt ist.Bei der Einstellung für "Bild vertical strecken"Aktivieren Sie Trigger Out durch Verbindung, wenn "Bild verticalstrecken"(28)Seite 94) auf "EIN" gestellt ist.EIN: Aktivieren Sie Trigger an thisem Modus.- - - : Aktivieren Sie Trigger nicht an thisem Modus.

Einstellungspunkte	Einstellungsangaben
Fernbed.-IDStellen Sie ein, wenn Sie einen anderen DENONAV-Verträger mit demFernbedienungsgerätdies Gerätes betreiben.Gleichen Sie dasFernbedienungsgerät, dasSie verwenden, mit derFernbedienungs-ID desGeräts ab.	1/2/3/4HINWEISWenn Sie die externe IDändern, dannändern Sie die externe ID derHauptfernbedienung gleichzeitig auch am (RC-1145) .Ändern Sie auchzum gleichen Zeitpunkt die Unterfernbedienung (RC-1148).
DimmerDisplayhelligkeit theseGéräts einstellen.	Hell: Normale Anzeigehelligkeit.Mittel: Reduzierte Anzeigehelligkeit.Dunkel: Sehr geringe Anzeigehelligkeit.AUS: OSD-Menü nicht anzeigen.
Setup sperrenHier konnen Sie dieSetup-Einstellungen vorungewählten Änderungenschützen.	EIN: Setup-Schutz einschalten.AUS: Setup-Schutz ausschalten.Wenn Sie die Einstellung abbrechen, stellen Sie "Setup sperren" auf"AUS".HINWEISWenn "Setup sperren" auf "EIN" gestellt wurde, konnen die unteraufgeführten Einstellungen nicht mehr geändert werden. Darüber hinaus wird "SETUP GESPERRT!" angezeigt, sobald Sie versuchen, ähnlicheEinstellungen zu aktivieren.• Menu operations• Kanalpegel• RESTORER• MultEQ®XT 32• Dolby Volume• Dynamic EQ®
Service-ModusWird verwendet, wennewartung von einemDENON-Servicetechniker oder einemInstalleur erfolgt.	HINWEISVerwenden Sie diese Funktion nur, wenn Sie von einem DENON-Servicemitarbeiter oder Installeur dazu aufgefordert werden.
Firmware-UpdateHier konnen Sie die Firmware des Receiversaktualisieren.	Update prüfen : Überprüfen Sie, ob Firmware-Updates vorliegen. Sie konnen ebenfalls kontrollieren, wie lange ungebung ein Update dauert.Starten : Aktualisierungsvorgang ausführren.Beim Start des Updatevorgangs leuchtet die Netzanzeige rot auf und das Menu wird ausgeblendet. Die abgelaufene Zeit des Updatevorgangs wird angezeigt.Nach Abschluss des Updatevorgangs leuchtet die Netzanzeige wieder grün auf, und der normale Betriebszustand wird wieder hergestellt.Wenn die Aktualisierung fehlschlätgt, hört die Zusammenstellungautomatisch auf, wenn aber die Aktualisierung immer noch nicht möglichist, wird eine der unter stehenden Nachrichten angezeigt. Wenn auf dem Display eine der folgenden Meldungen angezeigt wird, überprüfen Sie die Einstellungen und die Netzwerkumgangbund und versuchen Sie es erneut.
	DisplayBeschreibung
	Updating failDie Aktualisierung ist fehlgeschlagen Login failedDie Anmeldung auf dem Server ist fehlgeschlagenServer is busyDer Server ist überlastet. Warten Sie etwas undversuchen Sie es erneut.ConnectionfailFehler bei der Verbindung zu dem Server.Download failDownload der Firmware ist fehlgeschlagen.
Features hinzuf.Neue Funktionen aneigen, die auf these Gerätheruntergeladen werden konnen und ein Update durchfuhren.	Upgrade : Upgradevorgang durchführung.Beim Start des Updatevorgangs leuchtet die Netzanzeige rot auf und das Menu wird ausgeblendet. Die abgelaufene Zeit des Updatevorgangs wird angezeigt.Nach Abschluss des Updatevorgangs leuchtet die Netzanzeige wieder grün auf, und der normale Betriebszustand wird wieder hergestellt.Wenn der Upgradevorgang nicht erfolgreich war, erscheid im Display eine Fehlermeldung, die mit den Meldungen unter "Firmware-Update"identisch ist. Überprüfen Sie in diesen Fall die Einstellungen und die Netzwerkumgangbund und führen Sie den Updatevorgang erneut durch Upgrade-Status : Eine Listeteidererer Funktionen wird angezeigt, die mit dem Upgrade installiert werden.Details über Updates finden Sie auf der DENON-Website.Nach Abschluss des Vorgangs wird in thisem Menu "Registriert"angezeigt, und die Updates konnen gestartet werden. "Nicht registriert" wird angezeigt, wenn der Vorgang nicht gestartet wurde.Die ID Nummer, die in thisem Bildschirmdargestellt wird, wird für das Ausführendes Vorgangs benötigt.Die ID-Nummer kann auch angezeigtwerden, indem am Hauptgerät < undRETURN gedrückt und für mindestens 3Sekunden gehalten werden.

Hinweise zur Verwendung der Funktionen "Firmware-Update" sowie "Features hinzuf."

• Um diese Funktionen nutzen zu konnen, müssen Sie alle Systemvoraussetzungen erfüllen und alle Einstellungen für eine Breitband-Internetverbindung festgelegt haben (1/26).

• Bis zum vollständigen Durchlauf des Update- bzw. Upgradeborgangs darf das Gerät nicht abgeschaltet werden.

• Selbst mit einer Breitbandverbindung nauert der Update- / Upgradeborgangs umgebung eine Stunde.

• Wenn mit dem Update- / Upgradeborgang begonnen wurde, kann these Gerät nicht verwendet werden, bis der Update- / Upgradeborgang abgeschlossen wurde.

• Außendem werden durch die Update- / Upgradeborgänge der Firmware die Sicherungsdaten für die Parameter u. Ä., die für diese Gerät festgelegt wurden. u. U. gelöscht.

• Die folgenden Backup-Daten konnen nach einer Aktualisierung oder einem Upgrade gelöscht werden.

• Voreingestellter Kanal für Internetradio

• Kürzlich gespielte Daten des Internetradios

• Als Flickr-Kontakt registrierter Benutzername

• Daten des Internetradios, Medienservers und USB-Speicherverätes

• Wenn der Update- oder Upgradeborgang fehlschlört, halten Sie die Taste ON/STANDBY am Gerät länger als 5 Sekunden gedrückt oder ziehen Sie den Netzstecker und schreiben Sie him wieder an. "Update retry" erscheint auf dem Bildschirm, und die Aktualisierung startet erneut von dem Punkt an, an dem die Aktualisierung fehlschlug. Wenn der Fehler trotzdem weiterhin auftritt, überprüfen Sie die Netzwerk-Umgebung.

• Hinweise zu den Funktionen "Firmware-Update" und "Features hinzuf." werden auf der DENON Website bereits gegeben, sobald genauerres dazu vorliegt.
• Sobald eine neue Firmware zur Nutzung unter "Firmware-Update" oder "Features hinzuf." freiigegeben ist, erscheint im Menu eine Benachrichtigung. Wenn Sie nicht benachrichtigt werden möchten, stellen Sie "Update-Meldung" (Seite 98) und "Upgrade-Meldung" (Seite 98) auf "AUS".

Sprache

Standard-Einstellungen sind unterstrichen.

Stellen Sie die Sprache für die Anzeige des Menübildschirms ein.

Einstellungsangaben

English / Deutsch / Français / Italiano / Espanol / Nederlands / Svenska / 日本語

"Sprache" kann auch auf folgende Weise eingestellt werden. Der Menübildschirm wird allerdings nicht angezeigt.

1. Drücken und halten Sie am Hauptgerat die Tasten AUDYSSEY DSX und RETURN für mindestens 3 Sekunden. "Video Format" erscheint im Display.
2. Stellen Sie mit "GUI Language" ein.
3. Drücken Sie , und stellen Sie das Videosignal-Format ein.
4. Drücken Sie am Hauptgerat die Tasten ENTER, MENU oder RETURN um die Einstellungen abzuschreiben.

Zeigt Informationen über Receiver-Einstellungen, Eingangssignale uw. an.

Einstellungspunkte	Einstellungsangaben
StatusInformationen zu den aktuellen Einstellungen anzeigen.	MAIN ZONEMit dieser Option konnen Sie Informationen zu den Einstellungen der MAIN ZONE anzeigen.Die angezeigten Informationen sind von der Eingangsquelle abhängig.Quelle auswahlen / Name / Surround-Modus / Eingangsmodus/ Decoder-Modus / HDMI / Digital / Komponente / Aufnahme / Video-Ausbuhl / Video-Modus / Content Type / Videokonvertier. / I/P &Scaler / Auflösung / Progressiv-Modus / Seitenverhältnis usw.
	ZONE2/3Mit dieser Option konnen Sie Informationen zu den Einstellungen der ZONE2 oder ZONE3 anzeigen.ZONE2 / ZONE3 / Strom / Quelle auswahlen / Lautstärkepegel
Audio-EingangInformationen zu den Audioeinggangssignalen anzeigen.	Surround-Modus : Der gerade verwendete Surround-Modus wird angezeigt.Signal : Die Art des Eingangssignals wird angezeigt.Abtastrate : Die Abtastrate des Eingangssignals wird angezeigt.Form : Die Anzahl der Kanäle im Eingangssignal (Front, Surround, LFE) wird angezeigt OFFSET : Der Wert für die Dialog-Normalisierungskorrektur wird angezeigt.Flag : Dies wird angezeigt, wenn Eingangssignale einen Surround Back Kanal einschließlich. "MATRIX" wird mit Dolby Digital EX und DTS-ES Matrix Signalen angezeigt, "DISCRETE" mit DTS-ES Discrete-Signalen.
	Dialog-NormalisierungThese Funktion wird automatisch bei der Wiedergabe von Dolby-Digital-Quellen aktiviert.Sie korrigiert automatisch den Standard-Signalpegel für einzelne Programmquellen.Der Korrekturwert kann über STATUS geprüft werden.Dial.Norm Offset - 4dBBei der Zahl handelt es sich um den korrigierten Wert.Dieser kann nicht geändert werden.
HDMI-InfoInformationen zu HDMI-Eingangssignalen und den Monitoren anzeigen.	Signalinfo·Auflösung / Farbraum / FartbiefeMonitor 1 / Monitor 2·Schnittstelle / Unterst. Auflös.

Einstellungspunkte	Einstellungsangaben
Surround-AutomatikInformationen zu denEinstellungen des Auto-Surround-Modus anzeigen.	Analog/PCM 2-Ka. / Digital 2-Kanal / Digital 5.1-Kanal / Multikanal
Quick SelectInformationen über das"Schnellwahl-Funktion"(Seite 63).	Quick Select 1 / Quick Select 2 / Quick Select 3 / Z2 Quick Select 1 /Z2 Quick Select 2 / Z2 Quick Select 3 / Z3 Quick Select 1 /Z3 Quick Select 2 / Z3 Quick Select 3Quelleauswählen/Video-Ausb Wahl/Lautstärkepegel/MultEQ®XT32/DynamicEQ®/DynamicVolume®/Analog/PCM2-Ka./Digital2-Kanal/Digital 5.1-Kanal / Multikanal
SenderspeicherAngaben überSenderspeicher anziegen.TUNER NET/USB	A / B / C / D / E / F /G A1 - A8 / B1 - B8 / C1 - C8 / D1 - D8 / E1 - E8 / F1 - F8 / G1 - G8

Bedienung der angeschlossenen Geräte über die Fernbedienung

Das Hauptfernbedienungsgerät bedienen

Durch das Einprogrammieren der mitgelieferten Fernbediencodes in der Fernbedienung konnen Sie damit auch Fabrikate anderer Hersteller bedienen.

AV-Ausrüstung bedieren

1 Drücken Sie ZONE SELECT, um eine Zone für den Betrieb auszuwahlen.

Die Anzeige für den ZonenModus leuchtet entsprechend der Betriebszone.

• Der Modus wechselt jeder Mal, wenn ZONE SELECT gedrückt wird.

M Für Betrieb in der MAIN ZONE auswahlen.
22 Fur Betrieb in ZONE2 auswahlen.
23 Fur Betrieb in ZONE3 auswahlen.
Z4 Wird nicht verwendet.

2 Drücken Sie die Auswahltaste für die Eingangsquelle (Seite 28).

Die Eingangsquelle für die in Schritt 1 gewählte Zone wird geändert.
- Der Betriebsmodus der Fernbedienung wird umgescheltet wie in der Tabelle dargestellt.

Auswahltasten für die Eingangssquelle	Display der Fernbedienung	Eingangssquelle des Geräts	Geräte, die über die Fernbedienung gesteuert werden können (Betriebsmodus)
AMP	AMP	-	Dieses Gerät (AMP-Betrieb) *2
BD*1	BD	BD	Der BD-Taste zugeordnetes Gerät
DVD*1	DVD	DVD	Der DVD-Taste zugeordnetes Gerät
TV*1	TV	TV	Der TV-Taste zugeordnetes Gerät
SAT/CBL*1	SAT/L	SAT/CBL	Der SAT/CBL-Taste zugeordnetes Gerät
DVR*1	DVR	DVR	Der DVR-Taste zugeordnetes Gerät
GAME*1	GAME	GAME	Der GAME-Taste zugeordnetes Gerät
VAUX*1	V, AUX	V.AUX	Der V.AUX-Taste zugeordnetes Gerät
CD*1	CD	CD	Der CD-Taste zugeordnetes Gerät
iPod	iPod	NET/USB oder DOCK	iPod oder über den USB-Anschluss angeschlossener Steuerungsdeck für den iPod
DOCK	DOCK	DOCK	Steuerungsdeck für den iPod
NET/USB	NET/USB	NET/USB	· Netzwerkfungtion · iPod oder über den USB-Anschluss angeschlossenes USB-Speichergerät
PHONO	PHONO	PHONO	Dieses Gerät (AMP-Betrieb) *2
TUNER /DTU	TUTU	TUNER	Radio

1 Wenn für diese Taste ein voreingestellter Code programmiert ist, ist eine Steuerung anderer Geräte über die Fernbedienung dieser Geräts möglich.
2 Dieser Bedienungsmodus ermöglicht Ohnen die Bedienung von iPod, USB, Steuerungsdock für den iPod, Netzwerk Funktionen und des TUNER.

Wenn SOURCE SELECT gedrückt wird, startet automatisch der AMP-Bedienungsmodus.

HINWEIS

Wenn für die Fernbedienung ein anderer Modus als der Verstärkerbetrieb eingestellt wurde, lässt sich der AMP-Betrieb durch Drücken von AMP einstehen, um folgende Bedienschritte durchzuführren:

• Menübedienung durch Drücken von MENU
• Einstellung des Kanalpegels des Geräts durch Drücken von CH LEVEL
• Ein- oder Ausschalten der einzelnen Zonen durch Drücken von ZONE/DEVICE ON oder ZONE/DEVICE OFF.

3 Bedienung these Geräts oder des Geräts, das als Eingangsquelle gewählt ist.

• Einzelheiten finden Sie der Bedienungsanleitung des jeweiligen Geräts.

Zum Betrieb von iPod, TUNER und USB-Speichergerätenlesen Sie die folgenden Seiten durch.

iPod (Seite 31, 32)
TUNER (Seite 35)
- Netzwerkfunktion (16) - 38 - 43)
- USB-Speicherverat (Seite 45)

Programmierung voreingestellter Codes

Wenn in der beiliegenden Fernbedienung voreingestellte Codes programmiert sind, kann sie zur Steuerung der von Ihnen genutzten Geräte, wie z. B. DVD-Player oder Fernsehgeräte von verschiedenen Herstellern, verwendet werden.

In diesen Menu können Sie nach den voreingestellten Codes, die in der beiliegenden Fernbedienung eingestellt werden können, suchen und diese anzeigen setzen.

Tasten für die Bedienung der Geräte

① ZONE/DEVICE ON, ZONE/DEVICE OFF

Zum Ein- oder Ausschalten des jeweiligen Geräts.

② △▽△, ENTER, RETURN

Zur Menübedienung des jeweiligen Geräts.

③ MENU, SETUP, TOP MENU

Zur Anzeige des Menus des jeweiligen Gerats.

④ ▶，Ⅱ,Ⅱ,△△,△△,1△△,
⑤ Zahlentaste (0-9, +10)
⑥ CH + CH -
⑦ TV POWER, TV INPUT

Für den Fernsehbetrieb

These Tastes steht in allen Modi zur Verfügung.

Einzelheiten zur Bedienung über die Fernbedienung finden Sie auf den Seiten 31, 32, 35, 38, 39, 41 - 43, 45, 107.

Standardierstellungen für voreingestellte Codes

Die unter aufgeführten Geräte sind den jeweiligen Eingangssquellen-Ausbwahltasten standardmäßige zugeordnet. Die Einstellungen können je nach verwendeten Geräten geändert werden.

Auswahltasten für die Eingangsquelle	Kategorie	Marke	Voreingestellter Code
BD	Blu-ray Disc-Player	DENON	32258
DVD	DVD-Player	DENON	32134
TV	Fernsehergät	SONY	10810
SAT/CBL	Set-Top-Box für Satellitenempfang	DirecTV	01377
DVR	DVD-Recorder	Tivo	20739
GAME	Set-Top-Box für Kabelfernsehempfang	Motorola	01376
VAUX	Digitaler Camcorder (DVD-Recorder)	Panasonic	21378
DOCK*	Steuerungsdock für den iPod	DENON	62516
CD	CD-Player	DENON	42867

• Wenn kein Steuerungsdeck für den iPod verwendet wird, kann unter DOCK der voreingestellte Code für ein anderes Gerät eingestellt werden.

HINWEIS

Für TUNER/DTU, NET/USB, iPod, PHONO oder SAT TU kann kein voreingestellter Code programmiert werden.

1 Drucken Sie ZONE SELECT, um die Zone auf M (MAIN ZONE) zu setzen. Die M-Anzeige leuchtet.
2 Drücken Sie AMP, um die Fernbedienung auf den Betriebsmodus Verständner einzustellen.
3 Drücken Sie MENU. Das Menu wird auf dem Fernsehbildschirm angezeigt.

4 Wahlen Sie mit "MANUELLE KONFIG" - "Optionen" - "Prog FB-Codes" und drücken Sie anschließEND ENTER oder .

5 Drücken Sie zur Auswahl der Gerätekategorie für die Voreinstellungenregistierung. Drücken Sie dann entweder ENTER oder .

• In den Kategorien "TV", "TV/DVD" oder "TV/VCR" kann nur der voreingestellte Code für TV programmiert werden.

6 Drücken Sie zur Auswahl des ersten Zeichens des Gerätemarkennamens. Drücken Sie dann entweder ENTER oder .

• Das ersten Zeichen wird mit 1, A bis Z angezeigt. (In jeder Kategorie werden die Anfangsbuchstaben der Marken angezeigt.) Bei Markennamen, die mit Zahlen beginnen, wahren Sie "1".

7 Drücken Sie zur Auswahr des Gerätemarkennamens. Drücken Sie dann entweder ENTER oder .

• Wenn es mehrere Seiten mit Markennamen gibt, wird durch Drücken auf CH+ oder CH- auf der Fernbedienung zwischen den Seiten gewechselt.

HINWEIS

Wenn der gewünschte Markename nicht aufgeführ ist, ist eine Steuerung des Geräts über die mitgelieferte Fernbedienung nicht möglich. Verwenden Sie in thisem Fall die mit dem entsprechenden Gerät mitgelieferte Fernbedienung.

8 Die Anweisungen zum Programmieren von Fernbediencodes und zum Festlegen von Fernbedienprogrammcodes werden angezeigt.

HINWEIS

Drücken Sie QUICK SELECT 3, wenn ein falscher Markennamexausgewählt wurde. Der folgende Bildschirm wird angezeigt:

Drücken Sie auf AMP und danach auf ENTER, um zu Schritt 7 zusammen zukehren.

9 Die Tasten POWER ON und ZONE/DEVICE ON gleichzeitig mindestens 3 Sekunden gedrückt halten. "SETUP" blinkt zweimal auf der Fernbedienung.
10 Wenn auf der Fernbedienung "PRSET" erscheint, drücken Sie ENTER.
11 Wenn auf der Fernbedienung "MODE?" erscheint, drücken Sie am AV-Gerät die Quellenauswahltaste (DVD, BD, SAT/CBL, DVR, DOCK, V.AUX, GAME, CD oder TV) der Quelle, die Sie für die Voreinstellung programmieren wollen.
- Unter TV kann nur der voreingestelle Code für die Kategorien "TV", "TV/DVD" oder "TV/VCR" programmiert werden.

12 Wenn auf der Fernbedienung “- - - - - ” erscheint, drücken Sie die Zahlentasten 0 - 9 zur Eingabe eines 5-stelligen Codes.

Zwischen dem Drücken der einzelnen Tasten sollenn weniger als 30 Sekunden verstreichen.

• Wenn der Code programmiert wurde.
  "SET" blinkt viernal auf der Fernbedienung.
• Wenn der Code nicht korrekt programmiert wurde
  "NG" blinkt viernal auf der Fernbedienung.
  Führn Sie erneut alle Schritte ab Schritt 9 durch.
• Wenn eine Zahl nicht korrekt eingegeben wurde
  → Drücken Sie einzelnpower ON, und führen Sie erneut alle Schritte ab Schritt 9 durch.

13 Prufen Sie den Betrieb mit dem verwendeten Gerät.
- Wenn das Gerät Funktioniert, drücken Sie QUICK SELECT 1.

Fahren Sie mit Schritt 14 fort.
- Wenn das Gerät nicht Funktioniert, drücken Sie QUICK SELECT 2.
Fahren Sie mit Schritt 15 fort.

14 Der unten angezeigte Bildschirm wird angezeigt, und die Programmierung des voreingestellen Codes ist abgeschlossen.

• Der Menübildschirm wird aufgerufen. Drücken Sie AMP und anschließend ENTER.

15 Einer der unten dargestellen Bildschirme wird angezeigt.

①

• Der Bildschirm wird für 3 Sekunden angezeigt, und anschließend wird der{nachsteVoreinstellungen-Programmierbildschirm automatisch aufgerufen.

②

【Wenn Bildschirm ① angezeigt wird】

Mölicherweise Funktioniert das Gerät mit dem nachfolgenden angezeigten voreingestellten Code. Der Voreinstellungen-Programmierbildschirm wird angezeigt. Wiederholen Sie die Schritte 9 bis 13.

【Wenn Bildschirm ② angezeigt wird】

Eine Steuerung des Geräts mit der mit dieser Gerät mitgelieferten Fernbedienung ist nicht möglich. Verwenden Sie in dieser Fall die mit dem entsprechenden Gerät mitgelieferte Fernbedienung. Der Menübildschirm wird aufgerufen. Drücken Sie AMP und anschließend ENTER.

Einige Hersteller verwenden mehr als einen Typ von Fernbediencodes. Verwenden Sie voreingestellte Codes, um die Zahl zu ändern und einen korrekten Betrieb sicherzustellen.

HINWEIS

Abhängig von Modell und Herstellungsjahr der Geräte Funktionieren manche Tasten nicht.

K componenten bedieren

Über die mitgelieferte Fernbedienung können auch andere Komponenten als these Gerät gesteuert werden.

1 Drücken Sie die Engangswähltaste, unter der der Bediencode für das zu bedienende Gerät gespeichert wurde (Seite 104).
2 Bedieren Sie die Komponente.
- Weitere Informationen finden Sie in der Bedienungsanleitung der Komponente.

Bedienung von Blu-ray Disc-Player / HD-DVD-Player / DVD-Player / DVD-Rekorder

Funktionstasten	Funktion
ZONE/DEVICE ON	Gerät ein *
ZONE/DEVICE OFF	Standby *
CH+, -	Kanaländern (hoch/runter)
MENU	(Popup) Menu
TOP MENU	Hauptmenü
△▽◁▷	Cursorsteuerung
ENTER	Eingabe
SETUP	Einrichtung
RETURN	Zurück
←▶ ▷	Manueller Suchlauf(vorspulen/zurückspluten)
▶	Wiedergabe
I←▶ ▷→I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
0-9, +10	Wählen Sie Titel-, Kapitel- oder Kanalwahl aus.
TV POWER	TV einschalten/Standby(Standardeinstellung : SONY)
TV INPUT	TV-Eingang schalten(Standardeinstellung : SONY)

• Hierdurch werden einige Geräte möglicherweise ein- bzw. auf Standby geschaltet.

Bedienung von CD-Player / CD-Rekorder

Funktionstasten	Funktion
ZONE/DEVICE ON	Gerät ein *
ZONE/DEVICE OFF	Standby *
△▽◇◇	Cursorsteuerung
ENTER	Eingabe
←→	Manueller Suchlauf(vorspulen/zurückspulen)
▶	Wiedergabe
I←→▶I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
0-9,+10	Auswahl des Titels
TV POWER	TV einschalten/Standby(Standardeinstellung : SONY)
TV INPUT	TV-Eingang schalten(Standardeinstellung : SONY)

• Hierdurch werden einige Geräte möglicherweise ein- bzw. auf Standby geschählt.

Bedienung von Digitaler Videorekorder (PVR) / Videokassetenrekorder (VCR)

Funktionstasten	Funktion
ZONE/DEVICE ON	Gerät ein *
ZONE/DEVICE OFF	Standby *
CH+,–	Kanaländern (hoch/runter)
MENU	Menü
△▽◁▷	Cursorsteuerung
ENTER	Eingabe
SETUP	Einrichtung
RETURN	Zurück
←▶→	Manueller Suchlauf(vorspulen/zurückspluten)
▶	Wiedergabe
I←▶→I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
0-9,+10	Wählen Sie Titel-, Kapitel- oder Kanalwahl aus.
TV POWER	TV einschalten/Standby(Standardeinstellung:SONY)
TV INPUT	TV-Eingang schalten(Standardeinstellung:SONY)

• Hierdurch werden einige Geräte möglicherweise ein- bzw. auf Standby geschählt.

TV-Gerätebedienung

Funktionstaten	Funktion
ZONE/DEVICE ON	Gerät ein *
ZONE/DEVICE OFF	Standby *
CH+, -	Kanaländern (hoch/runter)
MENU	Menü
△▽◇	Cursorsteuerung
ENTER	Eingabe
SETUP	Einrichtung
RETURN	Zurück
←→	Manueller Suchlauf(vorspulen/zurückspulen)
▶	Wiedergabe
I←→ I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
0-9, +10	Auswahl des Kanals
TV POWER	TV einschalten/Standby(Standardeinstellung : SONY)
TV INPUT	TV-Eingang schalten(Standardeinstellung : SONY)

• Hierdurch werden einige Geräte möglicherweise ein- bzw. auf Standby geschaltet.

Bedienung von Set-Top-Box für Satellit (SAT) / Kabel (CBL) / IP TV

Funktionstasten	Funktion
ZONE/DEVICE ON	Gerät ein *
ZONE/DEVICE OFF	Standby *
CH+, -	Kanaländern (hoch/runter)
MENU	Menü
△▽◁▷	Cursorsteuerung
ENTER	Eingabe
SETUP	Hilfe
RETURN	Zurück
←▶ ▷▶	Manueller Suchlauf(vorspulen/zurückspulen)
▶	Wiedergabe
I←▶ ▷▶I	Automatischer Suchlauf (Cue)
II	Pause
■	Stopp
0-9, +10	Auswahl des Kanals
TV POWER	TV einschalten/Standby(Standardeinstellung : SONY)
TV INPUT	TV-Eingang schalten(Standardeinstellung : SONY)

• Hierdurch werden einige Geräte möglicherweise ein- bzw. auf Standby geschaltet.

Bedienungs-Lernfunktion

Wenn das AV-Gerät kein DENON-Gerät ist, oder wenn das Gerät selbst dann nicht Funktioniert, wenn der Voreinstellungs-Code registriert wurde, verwenden Sie die Lernfunktion. Fernbediencodes für verschiedene Geräte können zur Verwendung durch die mit dem Gerät gefleiferten DENON-Fernbedienung gespeichert werden.

Speicherung von Fernbediencodes anderer Geräte

• Den Fernbedienungscode der Taste AMP können Sie nicht speichern.
  4 Wenn auf der Fernbedienung "KEY?" erscheint, drücken Sie die Taste, die Sie speichern wollen.
• Den Fernbedienungscode von POWER ON, POWER OFF, ZONE SELECT, SOURCE SELECT, MACRO, QUICK SELECT 1 - 3, BACK LIGHT und der Eingangsquellen-Ausbahltaste können Sie nicht speichern.

5 Wenn "SEND/” auf der Fernbedienung erscheint, platzieren Sie die Fernbedienung des AV-Geräts mit ihrer Frontseite gegen die Frontseite der HauptFernbedienung (dieses Geräts). Halten Sie als nächstes die gewündte Taste der Fernbedienung des AV-Geräts gedrückt, die Sie speichern wollen.

• Wenn die Taste korrekt gespeichert wurde, blinking auf der Fernbedienung viermal "OK".
• Wenn die Taste nicht korrekt gespeichert wurde, blinkt auf der Fernbedienung viermal "FAIL". Wenn dies eintritt, dann führen Sie Schritt 4 nochmals durch.

6 Um eine weitere Taste zu speichern, wiederholen Sie die Schritte 4 und 5.
7 Wenn Sie mit der Speicherung der Fernbedienungscodes fertig sind, drücken Sie POWER ON.

"SET" blinkt viermal auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

• Es gibt eine Fernbedienungen, die nicht programmiert werden können oder selbst wenn Sie programmiert wurden, dann nicht korrekt arbeiten. Wenn dies eintritt, verwenden Sie zur Bedienung die mit dem AV-Gerät mitgelieferte Fernbedienung.
• Die Bedienung der programmierten Tasten setzen den Voreinstellungsspeicher außer Kraft. Wenn Sie die programmierten Tasten nicht benötigen, Löschen Sie die gespeicherten Fernbedienungscodes, um zu den ursprünglichen Einstellungen zurückzukehren (16) Seite 108 "Bedienungs-Lernfungkction".
• Die Anzahl der Tasten, die programmiert werden konnen, ist von der verwendeten Fernbedienung abhängig. Wenn Sie die für die Fernbedienung zulässige maximale Tastenzahl gespeichert haben, entscheint "FAIL" auf ihrem Display.

Löschen gespeicherte Fernbedienungscodes

Löschen des Codes von jeder Taste

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrückt.

"SETUP" blinkt zweimal auf der Fernbedienung.

2 Verwenden Sie zur Anzeige von "RESET" auf der Fernbedienung und drücken Sie dann ENTER.
3 Wenn auf der Fernbedienung "LEARN" entscheid, drücken Sie ENTER.
4 Wenn auf der Fernbedienung "MODE?" erscheint, drücken Sie die Eingangsquellentaste auf dem AV-Gerät, das Sie löschen wollen.

5 Verwenden Sie zur Anzeige von "ONE?" auf der Fernbedienung und drücken Sie dann ENTER.
6 Wenn auf der Fernbedienung "KEY?" erscheint, drücken Sie die Taste, die Sie loschen wollen.

"RESET" blinkt vierval auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

Löschen des Codes von jeder Geräteeingangsquelle

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrückt. "SETUP" blinkt zweimal auf der Fernbedienung.
2 Verwenden Sie zur Anzeige von "RESET" auf der Fernbedienung und drücken Sie dann ENTER.
3 Wenn auf der Fernbedienung "LEARN" entscheid, drücken Sie ENTER.
4 Wenn auf der Fernbedienung "MODE?" erscheint, drücken Sie die Eingangsquellentaste auf dem AV-Gerät, das Sie löschen wollen.
5 Wenn "ALL?" erscheint, drücken Sie ENTER. "RESET" blinkt viermal auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

Bedienung einer Makrofungtion

• Mit der Makrofungk tion konnen Bedienungen, die in der Regel eine komplizierte Folge mehrerer Tastenbedienungen erfordern, einfach durch das Drucken der Taste MACRO vorgenommen werden.
• Dieses Gerät kann bis zu 3 Makrofungtionen speichern.
• Jedes Makro kann bis zu maximal 18 Schritte aufnehmen.

[Beispiel] Alle Systeme einschalten

① Schalten Sie den Fernseher ein.
m - 1 0 ;
② Dieses Gerät einschalten
m - 1 0 ;
③ Schalten Sie die Eingangssquelle diesen Geräts auf DVD
m - 1 0 ;
④ Schalten Sie das DVD-Gerät ein

Aufzeichnung von Makrofungkarten

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrückt.

"SETUP" blinkt zweimal auf der Fernbedienung.

2 Verwenden Sie zur Anzeige von "MACRO" auf der Fernbedienung und drücken Sie dann ENTER.
3 Wenn auf der Fernbedienung "MCNo?" erscheint, drücken Sie die QUICK SELECT-Taste, die Sie speichern wollen.

Taste	Makronummer
QUICK SELECT 1	MACRO-1
QUICK SELECT 2	MACRO-2
QUICK SELECT 3	MACRO-3

4 Drücken Sie nacheinander die zu speichernden Tasten.

Die Schrittnummer des Speicherungsverfahrens und der Modus werden abwechselnd auf der Fernbedienung angezeigt.
Die Tasten ZONE SELECT, SOURCE SELECT und BACK LIGHT können Sie für die Makros nicht speichern.

5 Drücken Sie MACRO, um die Makrofungtion zu verlassen.

"SET" blinkt viermal auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

Einstellung des Zeitintervals der Makrovorgänge Übertragung

Das Übergangsintervall der Makrofungtion kann eingestellt werden.
Die werkseitige Einstellung beträgt "0.5 Sekunde".

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrückt.

"SETUP" blinkt zweimal auf der Fernbedienung.

2 Verwenden Sie zur Anzeige von "MACRO" auf der Fernbedienung und drücken Sie dann ENTER.
3 Wenn auf der Fernbedienung "MCNo?" erscheint, drucken Sie die QUICK SELECT-Taste, die Sie einstellen wollen.

Taste	Makronummer
QUICK SELECT 1	MACRO-1
QUICK SELECT 2	MACRO-2
QUICK SELECT 3	MACRO-3

4 Drücken Sie mehrmals MACRO, um das Übergangsintervall der Makrofungtion einzustellen und dann ENTER.

"SET" blinkt vierial auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

Display der Fernbedienung	Zeitwerte, die Sie setzen können
0.25	0.25 sec
0.50	0.5 sec
0.75	0.75 sec
1.00	1 sec
1.25	1.25 sec

Verwendung der Makrofungkction

1 Drücken Sie MACRO.
2 Drücken Sie die QUICK SELECT-Taste, die Sie zum Speichern der Makrofungtion verwendeten.

Taste	Makronummer
QUICK SELECT 1	MACRO-1
QUICK SELECT 2	MACRO-2
QUICK SELECT 3	MACRO-3

Rückstellung der Makrofungtion

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrückt. "SETUP" blinkt zweimal auf der Fernbedienung.
2 Verwenden Sie zur Anzeige von "RESET" auf der Fernbedienung und drücken Sie dann ENTER.
3 Verwenden Sie zur Anzeige von "MACRO" auf der Fernbedienung und drücken Sie dann ENTER.
4 Wenn auf der Fernbedienung "MCNo?" erscheint, drücken Sie die QUICK SELECT-Taste, die Sie zurücksetzen wollen. "RESET" blinkt viermal auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

Taste	Makronummer
QUICK SELECT 1	MACRO-1
QUICK SELECT 2	MACRO-2
QUICK SELECT 3	MACRO-3

Festlegung der Zone, deren Betrieb über die Fernbedienung gesteuert wird

Wenn die Taste ZONE SELECT gedrückt wird, kann nur die eingestellte Zone mit der Fernbedienung bedient werden.
Die werkseitige Einstellung beträgt "M234".

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrückt. "SETUP" blinkt zweimal auf der Fernbedienung.
2 Verwenden Sie zur Anzeige von "ZONEL" auf der Fernbedienung und drücken Sie dann ENTER.
3 Stellen Sie mit die zu verwendenden Zone ein und drücken Sie dann ENTER. "SET" blinkt viermal auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

Display der Fernbedienung	Zu verwendende Zone
M	MAIN ZONE only
M2	MAIN ZONE / ZONE2
M23	MAIN ZONE / ZONE2 / ZONE3
M234	MAIN ZONE / ZONE2 / ZONE3 / ZONE4

Einstellung der Fernbedienungs-ID

Nehmen Sie diese Einstellung vor, wenn Sie mehrere DENON-AV-Empfänger im gleichen Raum verwenden, so dass jeweils nur der gewünschte AV-Empfänger bedient wird.
Die werkseitige Einstellung beträgt "ID-1".

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrückt.

"SETUP" blinkt zweimal auf der Fernbedienung.

2 Verwenden Sie zur Anzeige von "RC-ID" auf der Fernbedienung und drücken Sie dann ENTER.
3 Stellen Sie mit die ID der Fernbedienung ein und drücken Sie dann ENTER. "SET" blinkt viermal auf der Fernbedienung und der normale Bedienungsmodus wird wieder hergestellt.

Display der Fernbedienung	Fernbedienungs-ID
ID-1	1
ID-2	2
ID-3	3
ID-4	4

HINWEIS

Wenn Sie die ID der Fernbedienung ändern, stellen Sie safer, dass die Fernbedienungs-ID der Haupteinheitexaktdie gleicheist (Seite 101).

Das Hauptfernbedienungsgerät bedieten

Einstellung der Anzeigedauer des Fernbedienungsdisplays

Mit folgender Vorgehensweise stellen Sie die Anzeigedauer von Displaydaten wie Zone und Modus auf dem Display der Fernbedienung ein.

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3

Sekunden lang gedrückt.

"SETUP" blinkt zweimal auf der Fernbedienung.

2 Verwenden Sie zur Anzeige von "LCD" auf der Fernbedienung und drucken Sie dann ENTER.
3 Stellen Sie mit die Anzeigedauer ein und drücken Sie dann ENTER.

"SET" blinkt viernal auf der

Fernbedienung und der normale

Bedienungsmodus wird wieder

hergestellt.

Display der Fernbedienung	Anzeigedauer
05SEC	5 sec
10SEC	10 sec
15SEC	15 sec
30SEC	30 sec

Wiederherstellung der Standardeinstellungen der Fernbedienung

Mit folgender Vorgehensweise stellen Sie die Standardeinstellung zum Zeitpunkt des Kaufs wieder her.

1 Halten Sie POWER ON und ZONE/DEVICE ON mindestens 3 Sekunden lang gedrück. "SETUP" blinkt zweimal auf der Fernbedienung.
2 Verwenden Sie zur Anzeige von "RESET" auf der Fernbedienung und drücken Sie dann ENTER.
3 Verwenden Sie zur Anzeige von "ALL" auf der Fernbedienung und drücken Sie dann ENTER.

4 Verwenden Sie zur Anzeige von "YES" auf der Fernbedienung und drücken Sie dann ENTER. ENTER.

"RESET" blinkt viernal auf der

Fernbedienung und der normale

Bedienungsmodus wird wieder hergestellt.

Steuern mit der untergeordneten Fernbedienung

• Auf der Zusammenfremdkadernierung besteht sich früig verwendete Tasten, so dass sie für einfache Bedienvorgänge verwendet werden kann.
• Die Zusatz-Fernbedienung kann auch für Multi-Zonen verwendet werden, so dass Sie theses Gerät aus einem anderen Raum bedienen können.
• Folgende Bedienvorgänge können mit der Zusammenhang ausgewührt werden.
• Umschalten der Eingangsquelle
• Einstellung der Lautstärke
• Tuner-(UKW/MW) und iPod-Bedienung
• NET/USB-Direktwiedergabe
• Menübedienungen
• Zonen ein-/ausschalten
• Es kann nur der Veränder berdient werden.

HINWEIS

Im ZONE4-Modus kann das Gerät nicht verwendet werden.

DIRECT PLAY-Taste

Die Wiedergabe ist in dem Modus möglich, der in Menu "Direct Play" eingestellt wurde.

FAVORITES

Die Wiedergabe beginnt mit dem ersten Titel, der in den Favoriten gespeichert ist.

ALL MUSIC

Die Wiedergabe beginnt mit dem ersten Titel, der im Ordner "Music" gespeichert ist.

• Wenn USB gedrück wird, beginnt die Wiedergabe mit dem ersten Titel auf dem USB-Speicher.

HINWEIS

Wenn der Media-Server gestopt oder erneut gestartet wurde, ist es eventuell nicht mehr möglich, die in den Favoriten gespeicherten Tracks wiederzugegeben.

AV-Ausrüstung bedieten

Hier können Sie die Zone auswahlen, die mit der Zusammenhangsbedient werden sollen.

1 Drücken Sie ZONE SELECT, um eine Zone für den Betrieb auszuwahlen.

Die Anzeige für den Zonen-Modus leuchtet entsprechend der Betriebszone.

• Der Modus wechselt jeder Mal, wenn ZONE SELECT gedrückt wird.
  M Für Betrieb in der MAIN ZONE auswahlen.
  22 Für Betrieb in ZONE2 auswahlen.
  Z3 Für Betrieb in ZONE3 auswahlen.
  Z4 Wird nicht verwendet.

2 Drücken Sie die Auswahltaste für die Eingangssquelle.

• Die Eingangsquelle für die in Schritt 1 gewählte Zone wird geändert.
• Der Betriebsmodus der Fernbedienung wird umgeschaltet wie in der Tabelle dargestellt.

Auswahltasten für die Eingangssquelle	Eingangssquelle des Geräts	Geräte, die über die Fernbedienung gesteuert werden können (Betriebsmodus)
BD	BD	-
DVD	DVD	-
TV	TV	-
SAT/CBL	SAT/CBL	-
DVR	DVR	-
GAME	GAME	-
V.AUX	V.AUX	-
CD	CD	-
DOCK	DOCK	Steuerungsdeck für den iPod
NET/USB	NET/USB	• Netzwerkfungtion • iPod oder über den USB-Anschluss angeschlossenes USB-Speichergerät
PHONO	PHONO	-
TUNER	TUNER	Radio

3 Bedienung these Geräts oder des Geräts, das als Eingangsquelle gewählt ist.

• Einzelheiten finden Sie der Bedienungsanleitung des jeweiligen Geräts. Zum Betrieb von iPod, TUNER und USB-Speichergerätenlesen Sie die folgenden Seiten durch.
• iPod (Seite 112)
  TUNER (Seite 113)
• Netzwerkfunktion (2016) 113
• USB-Speichergerät (13) 113

iPod-Betrieb

Funktionstaten	Funktion
Zone selection	M	Z2	Z3
ZONE SELECT	Auswahl des Betriebsmodus der Zone
ZONE OFF	Ausschalten*2
ZONE ON	Einschalten*2
QUICK SELECT	Schnellauswahlfunktion
INPUT SOURCE SELECT	Auswahl der Eingangsquelle
VOL+, -	Lautstärkeeinstellung*2
MUTE	Stummschaltung*2
MENU	Ausgewähltes Zonenmenü
ΔΔΔ<Δ>	Cursorsteuerung
ENTER	Eingabe
SEARCH	Seite nach vorn / Durchsuchen / Remote-Modus umschalten (gedrückt halten)
RETURN	Zurück
I←→I	Titelsuche
■	Stopp
▶/■	Wiedergabe / Pause
REPEAT	1 Titel/Alle Titel wiederholen
RANDOM	1 Titel/Album zufällig wiedergeben
USB	*3
ALL MUSIC*1 (nur Mediaserver)	*4
FAVORITES*1	*5

1 Ob "Music" oder "Favoriten" ausgewählt wird, hangt von der Einstellung unter "Direct Play" ab (26) Seite 81).
2 Betrifft die gerade ausgewählte Zone.
3 Die Eingangsquelle schaltet auf "NET/USB" um und die Dateien auf dem USB-Speicher werden wiedergegeben.
4 Die Eingangsquelle schaltet auf "NET/USB" um und es werden die Dateien in "Music" auf dem Media-Server wiedergegeben.
*5 Die Eingangsquelle schaltet auf "NET/USB" und die Dateien unter "Favoriten" werden wiedergegeben.

NET/USB-Betrieb

Funktionstaten	Funktion
Zone selection	M	Z2	Z3
ZONE SELECT	Auswahl des Betriebsmodus der Zone
ZONE OFF	Ausschalten *2
ZONE ON	Einschalten *2
QUICK SELECT	Schnellauswahlfunktion
INPUT SOURCE SELECT	Auswahl der Eingangsquelle
CH+, -	Auswahl voreingestellter Sender
SHIFT	Blockauswahl gespeicherter Sender
VOL+, -	Lautstärkeeinstellung *2
MUTE	Stummschaltung *2
MENU	Ausgewähltes Zonenmenü
MEMORY	Favoriten / Registrierung im Speicher
△▽←◇	Cursorsteuerung
ENTER	Eingabe
SEARCH	Seite nach vorn / Zeichensuche
RETURN	Zurück
I←→I	Titelsuche
■	Stopp
▶/II	Wiedergabe / Pause
REPEAT	1 Titel/Alle Titel wiederholen
RANDOM	Zufallswiedergabe 1 Titels
USB	*3
ALL MUSIC *1 (nur Mediaserver)	*4
FAVORITES *1	*5

1 Ob "Music" oder "Favoriten" ausgewählt wird, hangt von der Einstellung unter "Direct Play" ab (28) Seite 81).
2 Betrifft die gerade ausgewählte Zone.
3 Die Eingangsquelle schaltet auf "NET/USB" um und die Dateien auf dem USB-Speicher werden wiedergegeben.
4 Die Eingangsquelle schaltet auf "NET/USB" um und es werden die Dateien in "Music" auf dem Media-Server wiedergegeben.
*5 Die Eingangsquelle schaltet auf “NET/USB” und die Dateien unter “Favoriten” werden wiedergegeben.

Tuner (FM/AM)-Betrieb

Funktionstaten	Funktion
Zone selection	M	Z2	Z3
ZONE SELECT	Auswahl des Betriebsmodus der Zone
ZONE OFF	Ausschalten*2
ZONE ON	Einschalten*2
QUICK SELECT	Schnellauswahlfunktion
INPUT SOURCE SELECT	Auswahl der Eingangsquelle
CH+,−	Auswahl voreingestellter Sender
SHIFT	Blockauswahl gespeicherter Sender
VOL+,−	Lautstärkeeinstellung*2
MUTE	Stummschaltung*2
MENU	Ausgewähltes Zonenmenü
MEMORY	Preset memory registration
△∇<▷	Cursorsteuerung
TUNING ▲▼	Bildwechsel (hoch/runner)
USB	*3
ALL MUSIC*1(nur Mediaserver)	*4
FAVORITES*1	*5

1 Ob "Music" oder "Favoriten" ausgewähl wird, hängt von der Einstellung unter "Direct Play" ab (Seite 81).
2 Betrifft die gerade ausgewählte Zone.
3 Die Eingangsquelle schaltet auf "NET/USB" um und die Dateien auf dem USB-Speicher werden wiedergegeben.
4 Die Eingangsquelle schaltet auf "NET/USB" um und es werden die Dateien in "Music" auf dem Media-Server wiedergegeben.
*5 Die Eingangssquelle schaltet auf "NET/USB" und die Dateien unter "Favoriten" werden wiedergegeben.

Die Mehrfachzonen-Eingangsquelle auf die gleiche Eingangsquelle umschalten, wie sie auch in der MAIN ZONE verwendet wird

These Funktion ist nutzlich, wenn Sie zum Beispiel das gleiche Lied horen wollen, das in der Hauptzone gespielt wird, während Sie aber in einer anderen Zone sind.

1 Drücken Sie ZONE SELECT und stellen Sie es auf ZONE2 oder ZONE3 ein.

Die Anzeige für die derzeit ausgewählte Multi-Zone leuchtet.

2 Drücken Sie M.ZONE CALL auf der Zusammenfernbedienung.

Die Mehrfachzonen-Eingangsquelle schaltet auf die MAIN ZONE-Eingangsquelle um.

HINWEIS

• Diese Funktion kann nicht für MAIN ZONE verwendet werden.
• Wenn M.ZONE CALL gedrück wird, während der Mehrfachzonenstrom aus ist, schaltet sich der Mehrfachzonenstrom ein und die Eingangsquelle schaltet auf die Hauptzenen-Eingangsquelle um.

Einstellung der Zone, für die die Zusatz-Fernbedienung verwendet wird (Zonenauss Wahl-Blockierung)

Wir empfehlen, die Zusatz-Fernbedienung immer im gleichen Zimmer zu verwenden. In diesen Fall kann das Gerät so eingestellt werden, dass die Zone nicht umgeschaltet wird, wenn die Tasten betätigten werden.

1 Drücken Sie mit der Spitze eines Kugelschreibenbers ADVANCED SETUP.

Alle Multi-Zonen-Anzeigen leuchten auf.

2 Wahlen Sie die Multi-Zone aus, die eingestellt werden soll. Die Anzeige für die ausgewählte Multi-Zone leuchtet.

① Auf "MAIN ZONE" stellen Drücken Sie REPEAT.
② Auf “ZONE2” stellen Drücken Sie RANDOM.
③ Auf “ZONE3” stellen Drücken Sie USB.
④ Auf "ZONE4" stellen Drucken Sie ALL MUSIC/FAVORITES.

3 Drücken Sie mit der Spitze eines Kugelschreibenbers ADVANCED SETUP.

Die Multi-Zonen-Anzeige erlischt.

Abbruch der Einstellung

1 Drücken Sie mit der Spitze eines Kugelschreibenbers ADVANCED SETUP.

Die Anzeige für die derzeit ausgewählte Multi-Zone leuchtet.

2 Drucken Sie ZONE SELECT. Alle Multi-Zonen-Anzeigen leuchten auf.

3 Drücken Sie mit der Spitze eines Kugelschreibenbers ADVANCED SETUP.

Die Multi-Zonen-Anzeige erlischt.

Einstellung der Fernbedienungs-ID

Wenn Sie mehrere DENON-AV-Empfänger im gleichen Raum verwenden, erhnen Sie diese Einstellung vor, so dass jeweils nur der gewünschte AV-Empfänger bedient wird.

1 Drücken Sie MENU und gleichzeitig mit der Spitze eines Kugelschreibenbers ADVANCED SETUP.

Die Multi-Zonen-Anzeige für die derzeit ausgewählte Fernbedienungs-ID blinkt.

2 Wahlen Sie die Fernbedienungs-ID aus, die eingestellt werden soll.

① Auf 1 stellen

Drucken Sie REPEAT.

Die Anzeige "M" blinkt.

② Auf 2 stellen

Drucken Sie RANDOM

Die Anzeige "Z2" blinkt.

③ Auf 3 stellen

Drucken Sie USB

Die Anzeige "Z3" blinkt.

④ Auf 4 stellen

Drucken Sie ALL MUSIC/FAVORITES

Die Anzeige "Z4" blinkt.

3 Drücken Sie MENU und gleichzeitig mit der Spitze eines Kugelschreibers ADVANCED SETUP.

Die Multi-Zonen-Anzeige erlischt.

HINWES

Wenn Sie eine Einstellung ändern, muss die gleiche Fernbedienungs-

IDwiebeidiesenGerateingestelltwerden（Seite101).

Zurücksetzen der Einstellungen

Drücken Sie ZONE OFF und gleichzeitig mit der Spitze eines Kugelschreibers ADVANCED SETUP.

Alle Multi-Zonen-Anzeigen blinken vier Mal, dann werden alle Einstellungen auf ihre Standardwerte zurückgesetzt.

Information

Informationen

Im Folgenden haben wir einige Informationen zu dieser Gerät zusammengetragen. Heben Sie die Informationen für den Bedarfsfall gut auf.

Bezeichnung und Funktionen der Teile 116
Sonstige Informationen 1689e 121
Fehlersuche 品 Seite 131
Technische Daten 1687e 135
Index 136

Bezeichnung und Funktionen der Teile

Vorderseite

Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in Klammern ( ) angegeben Seiten.

1 Netzschalter

(ON/STANDBY) (7, 13)

Schaltet das Gerät ein und aus (Standby).

2 Netzanzeige (13)

3 Klappe

Wenn Sie Tasten und/oder Anschlüsse hinter der Tur verwenden, drücken Sie auf den unteren Teil der Tur, um diese zu öffnen. Schließen Sie die Tur, wenn Sie die dahinterliegenden Tasten und/oder Anschlüsse nicht verwenden. Seien Sie beim Schließen der Turitte vorsichtig, um sich nicht ihre Finger einzuklemen.

4 QUICK SELECT-Tasten (63, 70)
5 MASTER VOLUME-Knopf (28)
6 AUDYSSEY DSX^TM -Anzeige (86)
Hauptlautstärkanzeige
8 Display (117)
9Fernbedienungssensor (120)
10 SOURCE SELECT-Knopf (28)
11 SOURCE-Taste (28, 69)
12 TUNING PRESET-Taste (34)
13 ZONE2/3 /REC SELECT-Taste (63,69)
14 iPod PLAY-Taste (33)

[Mit offener Klappe]

15 Kopfhörerbuchse

Wenn der Kopfhörer an diese Buchse angeschlossen ist, ist kein Ton mehr aus den angeschlossenen Laatsprechern zu horen, auch nicht über die PRE OUT-Anschlüsse.

HINWEIS

Zur Vermeidung von Gehorschaden sollen die Lautstärke nicht übermäßig hoch eingestellt werden.

16 ZONE2 ON/OFF-Taste (69)
17 ZONE3 ON/OFF-Taste (69)
18 DYNAMIC EQ®/DYNAMIC VOLUME®-Taste (DYNAMIC EQ/VOL) (85, 86)
19 MENU-Taste (76)
20 Pfeiltasten (△∇◁▷) …………………… (73-76)

21 ENTER-Taste (73-76)
2 RETURN-Taste (73-76)
V.AUX INPUT-Anschlüsse (21)
24 SETUP MIC-Buchse (9, 59)
25HDMI IN-Anschlüsse (17)
26 USB/iPod-Anschluss (22)
STATUS-Taste (31, 103)
28 AUDYSSEY DSX-Taste (90)
RESTORER-Taste (92)
30 DIRECT/STEREO-Taste (48)
PURE DIRECT-Taste (48)
DSP SIMULATION-Taste (48)
STANDARD-Taste (46, 48)

Display

1 Anzeigen für das Eingangssignal

Anzeigen fur den Kanal des Eingangssignals Leuchten, wenn digitale Signale eingespeist werden.

Wenn HD Audio-Quellen gespielt werden, leuchtet EXT auf, falls ein Signal von einem weiteren Kanal (einem anderen als einem der Front-, Center-, Surround-, Surround Back- oder LFE-Kanäle) eingebehen wird. Wenn zwei oder mehr zusätzliche Kanäle vorhanden sind, leuchten EXT und EXT auf.

3 Informationsdisplay

Zeigt den Namen der Eingangsquelle, den Surround-Modus, die Einstellungen und andere Informationen an.

Anzeigen fur den Kanal des Ausgangssignals

These leuchtet auf, wenn die Audiosignale von den Lautsprechern ausgegeben werden.

Front-Lautsprecheranzeigen

Je nach Einstellung der Front-Laatsprecher A und B leuchten diese auf.

Monitorausgabeanzeigen

These Anzeige leuchtet auf, wenn ein HDMI-Monitor angeschlossen ist.

Wenn "Auto (Dual)"eingestellt ist, dann leuchten die Kontrollampen entsprechend dem Verbindungsstatus.

7 QUICK SELECT-Anzeigen

Die Anzeige, die dem Speicher entspricht, für den die Schnellwahl-Funktion eingestellt wurde, leuchtet (Seite 63 "Schnellwahl-Funktion").

Hauptlautstärkanzeige

MUTE-Anzeige

Diesleuchtet, wennder Stummschaltungsmodus ausgewähl ist (16)Seite 29).

10 Anzeigen für den Empfangsmodus des Tuners Leuchten entsprechend der Empfangsbedingungen, wenn der Eingang auf "TUNER" gestellt wurde.

STEREO: Leuchtet im UKW-Modus, wenn analoge Stereosendungen empfangen werden.

TUNED: Leuchtet, wenn das Sendesignal richtig eingestellt ist.

AUTO: Leuchtet, wenn die automatische Sendereinstellung lauft.

RDS: Leuchtet, wenn RDS-Sendungen empfangen werden.

PARTY-Anzeigen

These Anzeigen leuchten während des Party-Modus (1) - 6e 64 "Party-Modus-Funktion")

- ORGANIZER

Dies leuchtet, um anzuzeigen, dass der Party-Modus als Organisator gestartet ist.

- ATTENDEE

Dies leuchtet, um anzuzeigen, dass der Party-Modus als Teilnehmer gestartet ist.

Audyssey-Anzeigen

Die Anzeigen leuchten wie folgt, abhängig von der Einstellung des "MultEQ® XT 32" (Seite 85), "Dynamic EQ®" (Seite 85) und des "Dynamic Volume®" (Seite 86).

Wenn "MultEQ XT 32" und "Dynamic EQ" auf "EIN" und "Dynamic

Volume" auf "Midnight", "Evening" oder "Day" eingestellt sind.

Wenn "MultEQ XT 32" und "Dynamic EO" auf "EIN" und "Dynamic Volume" auf "AUS" eingestellt sind.

AUDYSSEY MULTEQXT

Wenn "MultEQ XT 32" auf "EIN" und "Dynamic EQ" und "Dynamic Volume" auf "AUS" eingestellt sind.

Schlafzeitschalter-Anzeige

Dies leuchtet, wenn der Schlafmodus ausgewähl ist (Seite 62).

14 RESTORER-Anzeige

Leuchtet, wenn der RESTORER-Modus ausgewählt wurde (Seite 88).

15 Multi-Zone-Anzeigen

Leuchtet auf, wenn ZONE2, ZONE3 (separater Raum) aktiviert ist (Seite 69).

16 AL24-Anzeige

Dies leuchtet auf, wenn AL24 Processing Plus (Seite 128) aktiviert ist.

DENON LINK-Anzeige

Leuchtet, wenn die Wiedergabe über den DENON LINK-Anschluss erfolgt (Seite 29 "Wiedergabe von Super Audio CD").

18 HDMI-Anzeige

Leuchtet, wenn die Wiedergabe über den HDMI-Anschluss erfolgt.

Eingangsmodusanzeigen

Audio-Eingangsmodus der einzelnen Eingangsquellen (Seite 80).

20 Anzeige für die Aufnahmeausgabequelle

Leuchtet, wenn der REC OUT-Modus ausgewählt wurde.

21 Decoder-Anzeigen

Leuchten, wenn der entsprechende Decoder verwendet wird.

Rückseite

Lesen Sie die Erläuterungen auf der Seite, die in Klammern angegeben ist().

1 RS-232C-Anschluss (27)
UKW/MW-Antennenanschlüsse (23)
3 Analoge Audioanschlusse (18-21, 23-25)
PRE OUT-Anschluse (6, 25, 52 - 58, 68)
5 SIGNAL GND-Anschluss (23)
6 Laatsprecheranschlüsse (6, 56-58)
Wechselstromeingang (AC IN) (6)
8EXT.IN-Anschlisse (24)
9 Digitale Audioanschlüsse (18-20)
10HDM-Anschlasse (6, 17)

1 DENON LINK-Anschluss (24)
12 COMPONENTVIDEO-Anschlisse (18-20)
13 ETHERNET-Anschluss (26)
USB/iPod-Anschluss (22)
15 DOCK CONTROL-Buchse (21)
16 REMOTE CONTROL-Buchsen (27)
17 S-VIDEO/VIDEO-Anschluss (18-21)
18 TRIGGER OUT-Buchsen (27)

HINWEIS

Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite. Elektrostatice Entladung konnte das Gerät beschädigen.

Fernbedienung

Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in Klammern () angegeben Seiten.

Hauptfernbedienung (RC-1145)

ZONE/DEVICE Ein-/Aus-Schalter (69, 107)
2 Display ① Zonenauswahlanzeigen (104) ② Bedienungsmodusanzeige (104) ③ Signalübertragungsanzeige
3Eingangsquelle wahlen-Tasten (28,69)
4 QUICK SELECT-Tasten (63, 70)
Stummschalttaste (MUTE) (29, 69)
6 Kanaltasten (CH) (33, 34, 37, 105, 107)
7 SOURCE SELECT-Taste (28)
8 MENU-Taste (76)
9 Pfeiltasten (△∇◁▷) …………………… (73-76)
SEARCH-Taste (30, 32, 34, 41, 75)
Systemtasten (31, 32, 38, 39, 41 - 43, 45, 107)

• Suchtaste (▲▲, ▲▶)
• Überspringen-Tasten (I▲, ▷■)
• Wiedergabetaste ()
• Pause-Taste (III)
• Stoppaste (■)

Tunersystemtasten (35)

• Taste zum Wechseln zwischen UKW/MW-Frequencybereich (BAND)
• Taste für den Senderabstimmungs-Modus (MODE)
• Tasten für die Sendereinstellung auf/ab (TUNING ▲▼)

12 Audyssey-Tasten (85, 86, 96)

• MULTEQ® XT 32-Taste (MULTEQ)
• Dynamic EQ®/Dynamic Volume®-Taste (DYN EQ/VOL)
  Audyssey DSXTM-Taste (A-DSX)

13 Surround-Modus-Tasten (46 - 48)

STANDARD-Taste
- Direkt/Stereo-Taste (D/ST)
DSP-Simulationstaste (SIMULATION)

14 SHIFT-Taste (33, 37, 74)
15 TV-Funktionstasten (TV POWER / INPUT) (107)

16Fernbedienungssignalsender (120)
17 Ein-/Aus-Schalter (POWER ON / OFF)… (7, 13)
Bildschirm-Ausbwahltaste (MONITOR SELECT) (17, 94)
19 MACRO-Taste (109, 110)
20 Hauptlautstärkeregelung (VOL) (28, 69)
21 Kanalpegeltaste (CH LEVEL) (62)
RETURN-Taste (76)
ENTER-Taste (73-76)
24 RESTORER-Taste (88)
25 Taste für die reine direkte Wiedergabe (PURE) (48)
Zahlentasten (33, 37, 105-107)
Zeichentasten (74)
28 MEMORY-Taste (33, 37)
PARTY-Taste (64)
SLEEP-Taste (62, 70)
31 BACK LIGHT-Taste

Wenn Sie diese Taste drücken, leuchtet die Rückbeleuchtung der Fernbedienung fur 10 Sekunden.

HINWEIS

Die Taste SAT TU kann nicht verwendet werden.

Zusatz-Fernbedienung (RC-1148)

1 Zonen-Anzeigen (112)

2 QUICK SELECT-Tasten (63, 70)

Eingangsquelle wahlen-Tasten (28, 112, 113)

4 SHIFT-Taste (33, 37, 74, 113)

5 Kanaltasten (CH) (33, 34, 37, 105, 113)

6 MENU-Taste (76, 112-114)

Pfeiltasten ( ) (73-76, 112, 113)

SEARCH-Taste (30, 32, 34, 41, 75, 112, 113)

9 REPEAT-Taste (112-114)

10 RANDOM-Taste (112-114)

Fernbedienungssignalsender (120)

12 ZONE SELECT-Taste (112-114)

13 Zonen ein- und ausschalten (ZONE ON, ZONE OFF) (69)

14Erweiterte Einrichtung (114)

15 MAIN ZONE-Aufruftaste (M.ZONE CALL) (113)

16 Hauptlautstärkeregelung (VOL) (28, 69)

17 Stummschalttaste (MUTE) (29, 69)

18 MEMORY-Taste (33, 37, 117)

ENTER-Taste (73-76, 112, 113)

20 RETURN-Taste (76, 112, 113)

Systemtasten (31, 32, 38, 39, 41 - 43, 45, 112, 113)

• Überspringen-Tasten (I_▲, ▷▶)
• Stoppaste (■)
• Wiedergabe/Pause-Taste (▶/■)

Tunersystemtasten (35, 113)

• Tasten für die Sendereinstellung auf/ab (TUNING ▲▼)

2 ALL MUSIC/FAVORITES (DIRECT PLAY)-Taste (111-113)

USB (DIRECT PLAY)-Taste (111-113)

HINWEIS

Die Tasten SAT TU und DTU können nicht verwendet werden.

Einlegend der Batterien

① Den Deckel auf der Rückseite in Pfeilrichtung herunterschieben.

② Legen Sie die zwei Batterien ordnungsgemäß anhand der Markierungen im Batteriefach ein.

③ Setzen Sie die Abdeckung wieder ein.

Reichweite der Fernbedienung

Richten Sie die Fernbedienung bei der Bedienung auf den Fernbedienungssensor.

HINWEIS

• Legen Sie die vorgeschriebenen Batterien in die Fernbedienung ein.
  Tauschen Sie die Batterien aus, wenn das Gerät nicht bedient werden kann, obwohl die Fernbedienung direkt vor dem Gerät betägt wird. (Die im Lieferumfang enthaltenen Batterien dienenur der Überprüfung der Funktionstüchtigkeit.)
• Beachten Sie beim Einsetzen der Batterien die richtige Polung, die mit den Symbolen und im Batteriefach angegeben ist.

• Beachen Sie folgende Hinweise, um Schäden oder ein Auslaufen der Batterien zu vermeiden:

• Verwenden Sie neue und alte Batterien nicht zusammen.

• Verwenden Sie nicht zwei entsprechliche Batteriearten.
• Versuchen Sie nicht, Trockenbatterien aufzuladen.
• Batterien)dürfen nicht kurzgeschlossen,zerlegt, aufgeheit oder ins Feuer geworfen werden.
  Lagern Sie die Batterie nicht an einem Ort, and dem sie direktem Sonnenlicht oder extrem hohen Temperatures ausgesetzt ist, wie z. B. in der Nähe eines Heizgeräts.
• Wenn eine Batterie auslauft, wischen Sie die Flüssigkeit im Batteriefach sorgfältig auf und gegen Sie neue Batterien ein.
• Nehmen Sie die Batterien aus der Fernbedienung, wenn diese langere Zeit nicht benutzt wird.
• Verbrauchte Batterien sollen entsprechend der örtlichen Bestimmungen bezüglich BatterieAbfallbeseitigung entsorgt werden.

HINWEIS

Das Gerät oder die Bedienung über die Fernbedienung Funktionieren möglicherweise nicht richtig, wenn der Fernbedienungssensor direktem Sonnenlicht, starkem künstlichen Licht aus Leuchtstofflampen oder Infrarotlicht ausgesetzt ist.

Sonstige Informationen

□ Informationen über Warenzeichen (Seite 121)
Surround (Seite 122)
Beziehungen zwischen Videosignalen und Monitorausgang (Seite 127)
Erklärung der Fachausdrücke (Seite 128)

Informationen über Warenzeichen

Dieses Produkt verwendet folgende Technologien:

DO DOLBY TRUE HD PRO LOGIC IIz DO DOLBY VOLUME	Hergestellt unter Lizenz von Dolby Laboratories. "Dolby", "Pro Logic" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
dts-hd Master Audio	Hergestellt in Lizenz unter US-Patentnummern 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.226.616; 6.487.535; 7.212.872; 7.333.929; 7.392.195; 7.272.567 und anderen Patenten bzw. Patentanmeldungen in den USA und weltweit. DTS und das Symbol sind eingetragene Warenzeichen, DTS-HD, DTS-HD Master Audio und die DTS-Logos sind Warenzeichen von DTS, Inc. Zu diesen Produkt gehört Software. © DTS, Inc. Alle Rechte vorbehalten.
HDMI	HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC in den USA und anderen Ländern.
AUDYSSEYMULTEQ XT32DYNAMIC VOLUME	In Lizenz von der Firma Audyssey LaboratoriesTM hergestellt. Internationale und US-Patente beantragt. Audyssey MultEQ® XT 32 ist eine eingetragene Marke von Audyssey Laboratories. Audyssey Dynamic EQ® ist eine Marke von Audyssey Laboratories. Audyssey Dynamic Volume® ist eine eingetragene Marke von Audyssey Laboratories. Audyssey DSXTM ist eine Marke von Audyssey Laboratories.
AUDYSSEYDSX

HDCD®	Microsoft, HDCD und das HDCD-Logo sind Marken oder eingetragene Marken von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
Made for iPod iPhone	"Made for iPod" and "Made for iPhone" mean that an electronic accessory has been designed to connect specifically to iPod, or iPhone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod, or iPhone, may affect wireless performance. iPhone, iPod, iPod classic, iPod nano, iPod shuffle, and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries. • Einzelbenutzer)dürfen iPhone, iPod, iPod classic, iPod nano, iPod shuffle und iPod touch für private Kopien und die Wiedergabe von nicht urheberrechtlich geschütteten Inhalten und Inhalten nutzen, für die das Kopieren und die Wiedergabe gesetzlich gestattet sind. Urheberrechtsverletzungen sind gesetzlich verboten.
Plays Windows MediaTM	Windows Media und das Windows-Logo sind Marken oder eingetragene Marken von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Dieses Produkt beinhaltet Kopierschutz-Technologie, die durch von Rovi Corporation US-Patente und weitere Rechte zum Schutz geistigen Eigentums geschützt ist. Reverse Engineering und Zerlegen sind verboten.

Surround

Dieses Gerat ist mit einem Schaltkreis zur Verarbeitung digitaler Signale ausgestattet, mit dem Programmquellen im Surround-Modus wiedergegeben werden konnen, um ein Gefühl wie in einem Kino zu vermitteln.

Surround-Modi und Surround-Parameter

In thiser Telle werdn the Lautsprecher, die in den einzelnen Surround-Modi verwendet werden konnen, sowie the Surround-Parameter, die in den einzelnen Surround-Modi eingestellt werden konnen, aufgehrt.

Symbole in der Tabelle

Zeigt die Audioausgangskanäe oder Surround-Parameter an, die eingestellt werden konnen.
© Zeigt die Audioausgangskanä an. Die Ausgangskanäe hangen von den Einstellungen unter "Lautspr.-Konfig." (Seite 91) ab.

Surround-Modus (Seite 46)

Kanalausgangx

Surround Parametersrs (Seite 82)

Front L/R

Center

Surround L/R

Surround back L/R

Front height L/R

Front wide L/R

Subwoofer

Modus (Seite 82)

Cinema EQ. (Seite 82)

DRC *14*17 (Seite 82)

Dynamik-Kompr. *15*17 (Seite 82)

LFE *16*17 (Seite 83)

Verzügerungszeit (Seite 83)

DIRECT/PURE DIRECT (2-Kanal)*1

○

◎*9

○

○

DIRECT/PURE DIRECT (Mehrkanal)*1

○

◎

◎

◎*3

◎*3

◎*3

◎

○

○

○

DSD DIRECT (2-Kanal)

○

DSD DIRECT (Mehrkanal)

○

◎

◎

◎

STEREO

○

◎

○

○

○

EXT.IN/PURE DIRECT EXT*2

○

◎

◎

◎

◎

MULTI CH IN

○

◎

◎

◎

◎*4

◎

○

○

WIDE SCREEN

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

○

DOLBY PRO LOGIC IIz

○

◎

◎

◎

◎

◎

○*10

○

○

○

DOLBY PRO LOGIC IIx

○

◎

◎

◎

◎

○

○*11

○

○

DOLBY PRO LOGIC II

○

◎

◎

◎

○

○*12

○

○

DOLBY PRO LOGIC

○

◎

◎

◎

○

○*12

○

○

DOLBY PRO LOGIC IIx A-DSX

○

◎

◎

◎

◎*7

◎*8

◎

○

○*11

○

○

DOLBY PRO LOGIC II A-DSX

○

◎

◎

◎*7

◎*8

◎

○

○*12

○

○

DOLBY PRO LOGIC A-DSX

○

◎

◎

◎*7

◎*8

◎

○

○*12

○

○

DTS NEO:6

○

◎

◎

◎

◎

○

○*11

○

○

DTS NEO:6 A-DSX

○

◎

◎

◎

◎*7

◎*8

◎

○

○*11

○

○

Audyssey DSX

○

◎

◎

◎

◎*7

◎*8

◎

○*13

○

○

○

DOLBY DIGITAL

○

◎

◎

◎

◎*4

◎

○*13

○

○

DOLBY DIGITAL Plus

○

◎

◎

◎

◎*4

◎

○*13

○

○

DOLBY TrueHD

○

◎

◎

◎

◎*4

◎

○*13

○

○

DTS SURROUND

○

◎

◎

◎

◎*4

◎

○*13

○

○

DTS 96/24

○

◎

◎

◎

◎*4

◎

○*13

○

○

DTS-HD

○

◎

◎

◎

◎*4

◎

○*13

○

○

DTS Express

○

◎

◎

◎

◎*4

◎

○*13

○

○

MULTI CH STEREO

○

◎

◎

◎

◎*5

◎*6

◎

○

○

SUPER STADIUM

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

ROCK ARENA

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

JAZZ CLUB

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

CLASSIC CONCERT

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

MONO MOVIE

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

VIDEO GAME

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

MATRIX

○

◎

◎

◎

◎*5

◎*6

◎

○

○

○

○

VIRTUAL

○

◎*9

○

○

○

1 Während der Wiedergabe im PURE DIRECT-Modus sind die Surround-Parameter die gleichen wie im DIRECT-Modus.
2 Während der Wiedergabe im PURE DIRECT EXT-Modus sind die Surround-Parameter die gleichen wie im EXT.IN-Modus.
3 Für jeder Kanal eines Eingangssignals wird ein Signal als Audiosignal ausgegeben.
4 Wenn "Surround-Parameter" - "PLIIz Height" (2018) 84) auf "EIN" gestellt ist, erfolgt die Klangwiedergabe durch die Fronthochtöner.
5 Wen "Surround-Parameter" "Lautspricher" (Seite 84) auf "Höhe" oder "Höhe/Breite" gestellt ist, erfolgt die Klangwiedergabe durch die Fronthochtöner.
6 Wenn “Surround-Parameter” – “Laustsprecher” (KüSeite 84) auf “Breite” oder “Höhe/Breite” eingestellt ist, wird der Ton über die Front-Wide-Laustsprecher ausgegeben.
*7 Wen "Audyssy DSX" (2019-2020) 86) auf "EIN-Höhe-" oder "EIN-Höhe/Breite-" gestellt ist, erfolgt die Klangwiedergabe durch die Fronthochtöner.

8 Wenn "Audyssey DSX" (2017) (Seite 86) auf "EIN-Breite-" oder "EIN-Höhe/Breite-" eingestellt ist, wird der Ton über die Front-Wide-Lautsprecher ausgegeben.
9 Nur wenn für "Subwoofer-Modus" "LFE+Main" eingestellt ist (16) Seite 92), erfolgt die Klangwiedergabe durch den Subwoofer.
10 Bei Auswahld these Surround-Modus steht nur die Moduseinstellung "Hoe" fur "Surround-Parameter" - "Modus" (Seite 82) zur Verflugung.
11 Dieser Punkt kann ausgewählt werden, wenn für “Surround-Parameter” – “Modus” (2016) “Cinema” eingestellt ist.
12 Dieser Punkt kann ausgewählten werden, wenn für “Surround-Parameter” – “Modus” (KöSe 82) “Cinema” oder “Pro Logic” eingestellt ist.
13 Dieser Punkt kann nicht ausgewählten werden, wenn für “Surround-Parameter” – “Surround Back” (2) (Seite 83) “PLIIx Music” eingestellt ist.
14 Dieser Punkt kann bei Wiedergabe eines Dolby TrueHD-Signals ausgewählt werden.
15 Dieser Punkt kann bei Wiedergabe eines Dolby Digital- oder DTS-Signals ausgewählten werden.
16 Dieser Punkt kann bei Wiedergabe eines Dolby Digital-, DTS- oder DVD-Audio-Signals ausgewählt werden.
17 Die Option kann nicht eingestellt werden, wenn “Dolby Volume” auf “EIN” eingestellt ist.

Surround

Surround-Modus (k-Seite 46)

Surround-Parameter (k-Seite 82)

Effekt(k-Seite 84)

Effektpegel(k-Seite 84)

Raumgroße(k-Seite 84)

AFDM * 11(k-Seite 83)

Surround Back(k-Seite 83)

PLIIz Height * 18(k-Seite 84)

HohVerstärung * 19(k-Seite 84)

Lautsprecher(k-Seite 84)

Subwoofer(k-Seite 84)

PRO LOGIC II/IIx Nur Musikmodus

NEO-6 NurMusikmodus

Panorama-Modus(k-Seite 83)

Dimension(k-Seite 83)

Basisbreite(k-Seite 83)

Basisbreite(k-Seite 83)

DIRECT/PURE DIRECT (2-Kanal)*1

○*9

DIRECT/PURE DIRECT (Mehrkanal)*1

DSD DIRECT (2-Kanal)

DSD DIRECT (Mehrkanal)

STEREO

EXT.IN/PURE DIRECT EXT *2

MULTI CH IN

○

○

○

○

WIDE SCREEN

○

○

○

DOLBY PRO LOGIC IIz

○

○

DOLBY PRO LOGIC IIx

○

○

○

○

○

DOLBY PRO LOGIC II

○

○

○

○

○

DOLBY PRO LOGIC

○

○

DOLBY PRO LOGIC IIx A-DSX

○

○

○

○

DOLBY PRO LOGIC II A-DSX

○

○

○

○

DOLBY PRO LOGIC A-DSX

○

DTS NEO:6

○

○

DTS NEO:6 A-DSX

○

○

Audyssey DSX

○

○

DOLBY DIGITAL

○

○

○

DOLBY DIGITAL Plus

○

○

○

DOLBY TrueHD

○

○

○

DTS SURROUND

○

○

○

DTS 96/24

○

○

○

DTS-HD

○

○

○

DTS Express

○

○

○

MULTI CH STEREO

SUPER STADUM

○

○

ROCK ARENA

○

○

○

JAZZ CLUB

○

○

○

CLASSIC CONCERT

○

○

○

MONO MOVIE

○

○

○

VIDEO GAME

○

○

○

MATRIX

○

VIRTUAL

*1 Wahrend der Wiedergabe im PURE DIRECT-Modus sind die Surround-Parameter die gleichen wie im DIRECT-Modus.
2 Während der Wiedergabe im PURE DIRECT EXT-Modus sind die Surround-Parameter die gleichen wie imEXT.IN-Modus.
9 Nur wenn für "Subwoofer-Modus" "LFE+Main" eingestellt ist (Seite 92), erfolgt die Klangwiedergabe durch den Subwoofer.
*11 These Eigenschaft kan ausgewahlt werden, wenn ein Dolby Digital- oder DTS-Signal oder DVD-Audio wiedergegeben wird.
18 Wenn für “Lautspr.-Konfig.” – “Front Height” (Seite 92) “Keiner” eingestellt wird, kann dieser Punkt nicht ausgewählten werden.
19 Dieser Punkt kann ausgewählt werden, wenn "Surround-Parameter" - "PLIIz Height" (26) Seite 84) auf "EIN" gestellt ist.

1 Während der Wiedergabe im PURE DIRECT-Modus sind die Surround-Parameter die gleichen wie im DIRECT-Modus.
2 Während der Wiedergabe im PURE DIRECT EXT-Modus sind die Surround-Parameter die gleichen wie im EXT.IN-Modus.
20 These Option kann nicht eingestellt werden, wenn "Dynamic EQ" (Seite 85) auf "EIN" oder "Dolby Volume" auf "EIN" eingestellt ist.
21 Dieser Punkt kann nicht ausgewählt werden, wenn “MultEQ XT 32” (Seite 85) auf “AUS” oder “Manuell” gestellt ist.
22 Dieser Punkt kann nicht ausgewählten werden, wenn "Dynamic EQ" (16) (Seite 85) auf "AUS" gestellt ist.
23 In thisem Surround-Modus liegt der Basspegel bei +6 dB, der Hohenpegel bei +4 dB. (Standardeinstellung)
*24 In thisem Surround-Modus liegt der Basspegel bei +6 dB, der Hohenpegel bei 0 dB. (Standardeinstellung)

*25 Dieses Element kann nicht ausgewählten werden, wenn der "Surround-Parameter" - "PLIIz Height" (1967) auf "EIN" eingestellt ist.

*26 Dieser Punkt kann ausgewählt werden, wenn “A-DSX Klangbühne” – “Audyssey DSX” aut “EIN-Höhe-oder “EIN-Höhe/Breite” gestellt ist.

*27 Dieser Punkt kann ausgewählt werden, wenn “A-DSX Klangbühne” – “Audyssey DSX” aut “EIN-Breite” oder “EIN-Höhe/Breite” gestellt ist.

*28 Dieser Punkt kann nicht ausgewählten werden, wenn “Dolby Volume” auf“AUS” gestellt ist.

*29 Dieser Punkt kann eingestellt werden, wenn das Eingangssignal analog ist bzw. bei einem PCM-Signal von 48 kHz oder 44,1 kHz.

□ Arten von Eingangssignalen und die entsprechenden Surround-Modi

In thiser Telle werdn die Eingangssignale aufgehrt, die in den einzelnen Surround-Modi wiedergegeben werden konnen. Uberprüfen Sie das Audiosignal der Eingangsquelle, und wahlen Sie anschliebend den Surround-Modus.

Symbole in der Tabelle

• Zeigt den Standard-Surround-Modus an.
  Zeigt den Surround-Modus an, der festgelegt wird, wenn "AFDM" (Seite 83) auf "EIN" gestellt wird.
  Zeigt die Surround-Modi an, die ausgewählt werden können.

1 Wenn für “Lautspr.-Konfig.” – “Surround Back” (Seite 92) “Keiner” eingestellt wird, kann dieser Surround-Modus nicht ausgewählten werden.
2 Wenn für "Lautspr.-Konfig." - "Surround Back" (Seite 92) "1 Lautsp." oder "Keiner" eingestellt wird, kann dieser Surround-Modus nicht ausgewählten werden.
3 Wenn für "Lautspr.-Konfig." - "Front Height" (2016) (Seite 92) "Keiner" eingestellt wird, kann dieser Surroundmodus nicht ausgewählten werden.
4 Das gleiche ist der Fall, wenn "Audyssey DSX^TM (2018) Seite 86) auf "EIN" gestellt ist.

5 Wenn die Einstellung "Laatspr.-Konfig." - "Center" und "Surround" auf "Keiner" eingestellt ist oder Kopfhörer gebraucht werden, kann dieser Surround-Modus nicht ausgewählten werden.
6 Wenn die Einstellung "Laatspr.-Konfig." - "Front Height", "Front Wide" und "Center" auf "Keiner" eingestellt ist oder Kopfhörer gebraucht werden, kann dieser Surround-Modus nicht ausgewählt werden.

Surround

1 Wenn für “Lautspr.-Konfig.” – “Surround Back” (2016-2017) “Keiner” eingestellt wird, kann dieser Surround-Modus nicht ausgewählten werden.
2 Wenn für “Lautspr.-Konfig.” – “Surround Back” (1976) Seite 92) “1 Lautsp.” oder “Keiner” eingestellt wird, kann dieser Surround-Modus nicht ausgewählten werden.
3 Wenn für “Lautspr.-Konfig.” – “Front Height” (26) Seite 92) “Keiner” eingestellt wird, kann dieser Surround-Modus nicht ausgewählt werden.
4 Das gleiche ist der Fall, wenn "Audyssey DSX^TM " (Seite 86) auf "EIN" gestellt ist.
5 Wenn die Einstellung "Lautspr.-Konfig." - "Center" und "Surround" auf "Keiner" eingestellt ist oder Kopfhörer gebraucht werden, kann dieser Surround-Modus nicht ausgewählt werden.
6 Wenn die Einstellung "Lautspr.-Konfig." - "Front Height", "Front Wide" und "Center" auf "Keiner" eingestellt ist oder Kopfhörer gebraucht werden, kann dieser Surround-Modus nicht ausgewählten werden.

Beziehungen zwischen Videosignalen und Monitorausgang

Videosignaleingabevorhanden
X Keine Videosignaleingabe
*1 Wenn kein HDMI-Monitor angeschlossen oder der HDMI-Monitor nicht eingeschaltet ist.

ZONE2 MONITOR OUT
Eingangssignal		Ausgabesignal	On-screen display
S-VIDEO	VIDEO	VIDEO	VIDEO
×	×	×	Es wird nur das Bildschirmenü angezeigt
×	○	VIDEO	○ (VIDEO)
○	×	S-VIDEO	○ (S-VIDEO)
○	○	S-VIDEO	○ (S-VIDEO)

• Die Videoumwandlungsfunktion der Hauptzone unterstützt folgende Formate: NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M und PAL-60.
• Wenn eingehende SECAM-Videosignale hochkonvertiert werden, werden die Signale im PAL-Format über den S-Video- und Video-Anschlüsse ausgegeben.
• Die Menüanzeige kann nicht überlagert werden bei x.v.Color, sYCC601 color, Adobe RGB color, Adobe YCC601 color oder Computeraufösung.

() Überlagert von dem Bild, das in () angezeigt ist.
× ( ) Nur das Bild in () wird ausgegeben.
Weder Bild noch das Menu werden ausgegeben
*2 Es wird nur das Menu angezeigt, wenn kein HDMI-Monitor angeschlossen oder der HDMI-Monitor ausgeschelt ist.

HINWEIS

• Wenn Sie das Menu während der Wiedergabe von 3D-Videoinhalten bedienen, wirdstatt der Videowiedergabe der Menübildschirm dargestellt. Das Video wird nicht hinter dem Menübildschirm abgespielt.
• Be der Wiedergabe von 3D-Videoinhalten zeigt diese Geräte keine Statusmeldungen an.

Erklärung der Fachausdrücke

A

Abtastfrequenz

Bei der Abtastung wird eine Tonamplitude (analoges Signal) in regelmäßigen Abständen eingeisen. Die Amplitudenhöhe wird bei jedem Einlesen in einen digitalen Wert umgewandelt. (Dadurch entsteht ein digitales Signal.)

Die Anzahl der Einlesungen pro Sekunde stellen die "Abtastfrequenz" dar. Jehigher der Wert,esto originalgetreuer klingt der reproduzierte Ton.

Adobe RGB color / Adobe YCC601 color

Wie bei x.v.Color enthalten all these Farbräume eine Anzahl verfügbar Farben, die welt über das herkömmliche RGB-Farbmodell hinausgehen.

AL24-Verarbeitung Plus

AL24-Verarbeitung bei allen Kanälen

DENON hat die eigene AL24-Verarbeitungstechnik, ein Reproduktionsverfahren für analogue Signalamplituden, weiterentwickelt, damit nun auch die Abtastfrequenz von 192 kHz unterstützt wird. AL24-Verarbeitung Plus unterrückt storende - bei der D/A-Konvertierung von LPCM-Signalen auftretende - Quantisierungsverzerrungen und gibt feinste musikalische Nuancen selbst in extrem leisen Musikpassagen wieder.

Ist nicht nur für die vorderen Kanäle links und rechts, sondern auch für die Surround-Kanäle links, rechts, Center und Subwoofer entsprechend ausgestattet.

Audyssey Dynamic Surround Expansion™ (A-DSX)

Eine realitätsnahe Tonwiedergabe beruht auf der Möglichkeit von Audiosystemen, sich der menschlichen Hörleistung anzupassen. Die drei Hauptanforderungen sind: (1) Frequenzgang; (2) Dynamikbereich; und (3) akkurate Raumwiedergabe. Die Anforderungen für den Frequenzgang wurden bereits mit Abtastfrequencies, die das menschliche Gehör übersteigen, übertroffen. Die Dynamikbereichsgrenzen der menschlichen Wahrnehmung wurden ebenfalls mit den aktuellen digitalen Audiosystemen, die mit betriebsfähigen Signal-Rausch-Verhältnissen arbeiten, die 120 dB erreichen, erfüllt. Die akkurate Raumtonwiedergabe hat bis jetzt noch nicht die Grenzen der Wahrnehmung erreicht, da die menschliche Wahrnehmung auf der Kombination von ankommenden Tönen aus mehr Richtungen beruht, als die, die 5.1-Kanal Surround-Sound-Systeme bieten. Die Audyssey DSX-Technologie wurde entwickelt, um die Grenzen der Raumtonwiedergabe zu überwinden, denen die 5.1-Kanal Surround-Sound-Formate gegenüber stehen.

Der ITU 5.1- Kanalstandard empflicht drei Vorderlautsprecher und zwei wichtere Lautsprecher. Der linke (L) und der rechte (R) Vorderlautsprecher sollen bei ± 30^ entsprechend der zentralen Hörposition aufgebaut werden. Der Center (C)-Lautsprecher sollte bei 0^ und die Surround-Lautsprecher (SL, SR) sollen zwischen 100^ und 120^ aufgebaut werden. Alle Lautsprecher müssen gleichweit von der zentralen Hörposition aus entfernt sein, oder wenn das nicht möglich ist, mit Zeitverzogung ausgeglichen werden. Ein separater Niedrigfrequency-Wirkungskanal (LFE) wird verwendet, um ein zusätzliches Bassgehalt vom Subwoofer wiederzugeben.

Es gibt bestimmte Dinge, die 5.1-Kanal Surround-Sound-Systeme im Vergleich zum 2-Kanal Stereo gut ausführten. So ist es zum Beispiel möglich, Töne makellos quer durch die Front zu bewegen. Es ist außerdem möglich, hinter dem Empfänger eine Atmosphäre zu erschaffen. Aber 5.1 Kanal-Surround-Systeme liefern nicht genug Kanäle, von denen man aus die reflektierten Tonkomponenten, die man für eine makellose und umhülende Tonbühne benötigt, erbringt. Leider sind die zwei zusätzlichen hinteren Surround-Kanäle bei 7.1-Kanal Systemen nicht am wichtigen Platz, um eine signifikante wahrnehmende Verbesserung zu liefern.

Das Hinzufugen weitere Kanäe zu einem Surround System, ist nicht für Spezialeffekte. Akkurate Raumtonwiedergabe erfordert die Wiedergabe von gerichteten Toneinsätzen und nicht gerichteten Raumsätzen. Reflexionen, die nach dem Direktton ankommen, spielen eine kritische Rolle in der Wahrnehmung von Tonbühnenweite und-tiefe. Um die große Wirkung zu erzielen, sollenn zusätzliche Surround-Kanäe verwendet werden, um die Richtung, die Ankunftszeit und den Frequenzgang des reflektierten Tons zu steuern, um eine erweiterte Tonbühne wiederzugeben, welche Töne mit einer besseren Lokalisierung und Umhüllung wiedergibt, als 5.1-Kanal Systeme liefern können. Forschungen in der Wahrnehmung von Hörquellweiten haben gezeigt, dass es starke Präferenzen bei der Richtung des reflektierten Tons und der Wahrnehmung der Tonbühnenweite und Geräumigkeit gibt. Die einzig wichtige Richtung der Längsstellenreflexion beträgt ±60. DSX liefert ein Paar Wide-Kanäe (LW und RW) bei ±60° mit angemessenemFrequenzgangundwahrnehmender Verarbeitung, die mit den Anforderungen des menschlichen Hörens übereinstimmen. In der Tat sind die Wide-Kanäe viel entscheidender in der Präsentation einer realitätsnahen Tonbühne,

als ein Back-Surround-Kanal, wie manihn bei traditionellen 7.1-Kanal Systemenfindet. Ein mehr umhülendes 7.1- Kanalsystem ist eines, bei dem die Wide-Laustprecher anstelle der Surround-BackLaustprecher verwendet werden. Surround-Kanäle hinter dem Empfänger hinzuzufugen, hat einen sehr kleinen Einfluss im Vergleich zur Zunahme der Umhülung und Tonbühnenweite, welche die FrontWide-Kanäle liefern werden.

Neben den Seitenreflexionenkommen die nachst wichtigsten akustischen und wahrnehmenden Einsatze von Reflexionen über der Frontbühne. DSX liefert ein Paar Height-Kanäle (LH und RH) bei ± 45^ Azimutwinkel und erhoben auf einen 45^ Winkel in der Mittelebene.

Zusätzlich zur Erschaffung neuer Wide- und Height-Kanäle, liefert DSX außer dem Surround-Bearbeitung, um die Umhüllung der Surround- und Back-Surround-Kanäle (falls vorhanden) zu steigern. Die DSX Surround-Bearbeitung beareritet die Standard-Surround-Signale in den Zeit- und Frequenzbereichen, um die wahrgenommen Sinne der Umhüllung und die Vermischung der anderen Laufsprecher im Surround-System zu verbessern.

Die Audyssey Dynamik-Surround Erweiterung ist ein skalierbares System, welches sich an die praktischen Bedürfnisse des Benutzers anpassen kann. Die erstee Stufe der Surround-Bühnenverständlung entsteht durch das Hinzufügen der Wide-Kanäe. Die zweite Stufe entsteht durch das Hinzufügen der Height-Kanäe. Wenn es practisch ist sowohl Wides, als auch Heights zu haben, dann wird die Surround-Wiedergabe weiter gesteigert. DSX gestaltet seine Bearbeitung automatisch um, um die Surround-Wiedergabe aller verfügbaren Laatsprecher über 5.1-Kanal hinaus zu optimieren.

Audyssey Dynamic EQ®

Mit der Funktion Audyssey Dynamic EQ wird das Problem der abnehmenden Klangqualität bei sinkender Lautstärke gelöst, indem die akustische Wahrnehmung des Menschen und die Raumakustik einkalkuliert werden. Die Einstellung Audyssey Dynamic EQ arbeitet mit der Einstellung Audyssey MultEQ XT 32 Hand in Hand, um bei jeder Lautstärke ein gut ausgewogenes Klangbild für jedem Publikum zu liefern.

Audyssey Dynamic Volume®

Mit Audyssey Dynamic Volume wird das Problem großer Lautstärke- Unterschiede zwischen den Fernsehsendungen, Werbeblöcken sowie zwischen leisen und lauten Passagen eines Films gelöst. Dank der vollständigen Integration von Audyssey Dynamic EQ in Dynamic Volume wird die Wiedergabelautstärke automatisch angepasst.

Die wahrgenommene Bassansprache, die Tonbalance, der Raumklangeindruck und die klare Dialogwiedergabe bleiben damit unverändert.

Audyssey MultEQ XT 32

Audyssey MultEQ XT 32 ist eine Lösung zum Raumklangausgleich, bei der jedem Audiosystem so eingemessen wird, dass es für jeder Hörer in einem großen Hörbereich optimale Klangleistung erzielt. Auf der Grundlage mehrerer Raummessungen berechnet die MultEQ XT 32 Funktion eine Klangabgleichlösung, bei der Probleme mit Zeitverzögerungen und Frequenzdurchgängen im Hörbereich korrigiert werden und das Raumklangsystem automatisch eingestellt wird.

Auto Lip Sync

Wenn Sie den Receiver an ein TV-Gerät anschließen, das die Funktion Auto Lip Sync unterstützt, kann dieser die Verzögerung zwischen Audio und Video automatisch korrigieren.

D

Deep Color

These Technologie erlaubt höhere Farbtafien und damit natürlichere, feinere Farübergänge als bei konventioneller 8-Bit-Auflösung.

DENON LINK

DENON LINK ist eine einzigartige digitale, ausgeglichene Übertragungsschnittstelle, die von DENON entwickelt wurde. Sie bietet die Übertragung von digitalen Audiodaten mit hoher Geschwindigkeit, hoher Qualität und niedrigem Signalverlust. Sie kann bei DENON Blu-ray Disc-bzw.-DVD-Playern, die mit einem speziellen DENON-LINK-Anschluss ausgestattet sind, über ein einziges Kabel verwendet werden, um hohe Klangqualität zu erziehen. Sie ermöglicht die digitale Übertragung von digitalen 192 kHz/24 Bit-2-Kanal-Signalen von DVD-Audio-Datenträgern, PCM-Mehrkanal-Signalen usw. Die digitale Übertragung des gesamten Spektrums der Audioinhalte von Super-Audio-CDs wird durch den Anschluss eines Wiedergabegerats, das DENON LINK (3. Edition) unterstützt, ermöglicht.

Während der Ausführung von DENON LINK leuchtet die DLINK-Anzeige des Displays.

DENON LINK 4th verwendet den Systemtakt des am DENON LINK angeschlossenen AV-Verstärkers, um die HDMI-Signalübertragung bei der Wiedergabe von BD mit geringem Jitter zu erhalten.

DLNA

DLNA und DLNA CERTIFIED sind Warenzeichen oder Gebrauchszeichen von Digital Living Network Alliance. Einige Inhalte sind u. U. nicht mit anderen DLNA CERTIFIED™-Produkten kompatibel.

Dolby Digital

Dolby Digital ist ein digitales Mehrkanal-Signalformat, das von Dolby Laboratories entwickelt wurde.

Es werden insgesamt 5.1 Kanäle wiedergegeben: 3 Front-Kanäle ("FL", "FR" und "C"), 2 Surround-Kanäle ("SL" und "SR") und der "LFE"-Kanal für niedrige Frenquenzen.

Aus thisem Grund kommt es nicht zu einer Kreuzkopplung zwischen den Kanälen. Es wird ein realistisches Klangfeld mit einem Gefühl von "Dreidimensionalität" (Entfernungs-, Bewegungs- und Positionsgeführ) erzielt.

Außerdem wird ein realistisches überwältigendes Gefühl des "Mittendrin-Seins" bei der Wiedergabe von Filmen in AV-Räumen erzeugt.

Dolby Digital EX

Dolby Digital EX ist ein von Dolby Laboratories angebotenes 6.1-Kanal-Surroundformat, mit dem User das "DOLBY DIGITAL SURROUND EX"-Audioformat bei sich Zuhause genießen konnen, das gemeinsam von Dolby Laboratories und Lucas Films entwickelt wurde.

Der6.1-Kanal-Sound, einschließlich SurroundRückseite-Kanäle, liefert verbesserte Soundpositionierung und verbesserten Raumausdruck.

Dolby Digital Plus

Dolby Digital Plus ist ein verbessertes Dolby Digital-Signalformat, das diskreten digitalen Klang mit bis zu 7.1 Kanälen Unterstützung und die Klangqualität dank zusätzlicher Datenbitrate-Leistung erhöht. Es ist mit herkömmlichen Dolby Digital-Formaten aufwärtskompatibel, so dass es je nach Quellsignal und den Bedingungen der Wiedergabeumgebung größere Flexibilität bietet.

Dolby TrueHD

DolbyTrueHDisteinhochauflosendesAudioverfahren, das von Dolby Laboratories entwickelt wurde und verlustfreie Kodierungsverfahren verwendet, um den Klang der Studio-Mastersaufnahme originalgetreu wiederzugegeben.

Dieses Format bietet die Mogglichkeit, bis zu 8 Audiokanäle mit einer Abtastfrequenz von 96 kHz/24 Bit Auflösung und bis zu 6 Audiokanäle mit einer Abtastfrequenz von 192 kHz/24 Bit Auflösung zu unterstützen. Dolby TrueHD wird fur Anwendungen eingesetzt, bei denen die Klangqualität sehr wichtig ist.

Dolby Pro Logic II

Dolby Pro Logic II ist ein matrix-kodiertes Verfahren, das von Dolby Laboratories entwickelt wurde.

Normale Musik wie z. B. auf einer CD wird in 5 Kanäle kodiert, um einen exzellenten Surround-Effect zu erreichen.

Die Surround-Kanal-Signale werden in Stereo- und

Full-Band-Signale (mit einem Frequenzgang von 20 Hz bis 20 kHz oder mehr) umgewandelt, um ein "dreidimensionales" Klangbild mit einem satten Prasenzgebung für alle Stereoquellen zu erhalten.

Dolby Pro Logic IIx

Dolby Pro Logic IIx ist eine weiterentwickelte Version des Matrix-Kodierungsverfahrens Dolby Pro Logic II.

Audiosignale, die mit 2 Kanalen aufgenommen wurden, werden dekodiert, um einen natürlichen Klang mit bis zu 7.1 Kanalen zu erzielen.

Es gibt drei Modi: "Music" ist für die Wiedergabe von Musik geeignet, "Cinema" ist für die Wiedergabe von Filmen geeignet, und "Game" ist für Spiele optimiert.

Dolby Pro Logic IIz

Dolby Pro Logic IIz stellt eine neue Dimension des Home Entertainments vor und darüber durch die Hinzufugung eines Front-Height-Kanalpaares. Sie sind mit Inhalten von Stereo, 5.1-Kanal und 7.1-Kanal kompatibel, Dolby Pro Logic IIz liefert erweiterte Geräumigkeit, Tiefe und Dimensionen zu Filmen, Konzertideos und Videospielwiedergaben, während die ganze Vollständigkeit der Quellmischung erhalten bleibt.

Dolby Pro Logic IIz erkennt und entschlussiert. Raumeinsätze, die auf natürliche Weise in allen Inhalten vorkommen, und leitet diese Informationen an die Front-Height-Kanäle weiter, undkomplementiert die Leistung der linken und rechten Surround-Sound-Laatsprecher. Ein Inhalt, der mit der Dolby Pro Logic IIz Height-Kanalinformation kodiert wird, kann mit wahrnehmender separator Height-Kanalinformation, die dem Home Entertainment eine aufregende neue Dimension bringt,)sagar noch enthülender sein.

Dolby Pro Logic IIz mit Front-Height-Kanälen, ist außer dem eine ideale Alternative für Haushalte, die keinen Platz für Back-Surround-Laatsprecher eines typischen 7.1-Kanalsystems haben, die aber eventuell noch Platz im Bucherregal haben, um die zusätzlichen Height-Laatsprecher unterzubrangen

Dolby Volume

Stellt automatisch die Lautstärke ein, die abhängig vom Inhalt und der Eingangssquelle variiert, und führt eine angemessene Korrektur der Frequenzcharakteristik durch.

DTS

Das ist eine Abkürzung für Digital Theater System, ein von DTS entwickeltes digitales Audio-System. Wenn durch den Anschluss these Systems an ein Gerät wie einen DTS-Veränderter Audio wiedergegeben wird, kann eine genaue Klangfeld

Position und realistischer Toneffekt erzielt werden, als wurden Sie sich in einem Filmtheater befinden.

DTS 96/24

DTS 96/24 ist ein digitales Audioformat, das die Audiowiedergabe von 5.1 Kanalen mit einer Abtastfrequenz von 96 kHz und 24-Bit-Quantisierung auf DVD-Video mit hochster Qualität ermöglich.

DTS Digital Surround ist das digitale Standard-Surround-Format von DTS, Inc., das eine Abtastfrequenz von 44,1 oder 48kHz und bis zu digitalen diskreten Surround-Klang mit 5.1 Kanälen unterstützt.

DTS-ES™ Discrete 6.1

DTS-ESTM Discrete 6.1 ist ein diskretes digitales Audioformat mit 6.1 Kanalen, das den digitalen DTS-Surround-Klang um einen Surround-Back-Kanal (SB) erweitert.

Die Dekodierung von herkömmlichen 5.1-Kanal-Audiosignalen ist je nach Decoder bereits möglich.

DTS-ES™ Matrix 6.1

DTS-ESTM Matrix 6.1 ist ein diskretes digitales Audioformat mit 6.1 Kanalen, das den digitalen DTS-Surround-Klang durch Matrix-Kodierung um einen Surround-Back-Kanal (SB) erweitert. Die Dekodierung von herkömmlichen 5.1-Kanal-Audiosignalen ist je nach Decoder bereits möglich.

DTS Express

DTS Express ist ein Audioformat, das niedrige Bit-Raten (max. 5.1-Kanäle, 24 bis 256 kbps) unterstützt.

DTS-HD

These Audio-Technologie bietet hohere Tonqualitat und erweiterte Funktionitat als die konventionelle DTS-Technologie. Sie wurde als optionale Audio-Funktion fur Blu-ray-Discs aufgenommen. These Technologie unterstutz Multikanal, Hochgeschwindigkeits-Datenübertragung, hohe Abtastraten und verlustfreie Audio-Wiedergabe. Maximal 7.1-Kanäle werden auf Blu-ray-Discs unterstutz.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio ist eine verbesserte Version der herkömmlichen Signaformate DTS, DTS-ES und DTS 96/24, die Abtastfrequenzen von 96 oder 48kHz und diskreten Digitalklang mit bis zu 7.1 Kanalen unterstützt. Durch die hohe Daten-Bitrate-Leistung wird eine hohe Klangqualität erzielt. Dieses Format ist mit herkömmlichen Produkten wie z. B. Daten im herkömmlichen digitalen DTS 5.1-Kanal-Surround-Format vollständig kompatibel.

DTS-HD Master Audio

DTS-HD High Resolution Audio ist eine verbesserte

Version der herkommlichen Signaformate DTS, DTS-ES und DTS 96/24, die Abtastfrequenzen von 96 oder 48kHz und diskreten Digitalklang mit bis zu 7.1 Kanalen unterstützt.

Durch die hohe Daten-Bitrate-Leistung wird eine hohe Klangqualität erzielt. Dieses Format ist mit herkömmlichen Produkten wie z. B. Daten im herkömmlichen digitalen DTS 5.1-Kanal-Surround-Format vollständig kompatibel.

DTS NEO:6™ Surround

DTS NEO:6™ ist ein Matrix-Dekodierungsvergehren, mit dem 6.1-Kanal- Surround-Wiedergabe bei 2-Kanal-Quellen erreicht werden kann. Es umfasst "DTS NEO:6 Cinema" zur Wiedergabe von Filmen und "DTS NEO:6 Music" zur Wiedergabe von Musik.

Dynamischer Bereich

DieDifferenzzwischendemmaximalenunverzerrten Klangpegel und dem minimalen Klangpegel, der uber dem vom Gerat ausgesendeten Gerausch wahrnehmbar ist.

H

HDCD

HDCD® ist ein Kodier-/Dekodierverfahren, das die Verzerrung, die bei digitalen Aufnahmen entsteht, stark mindert und gleichzeitig die Kompatibilität mit dem konventionellen CD-Format aufrecht erhält, wodurch der Dynamikbereich erweitert wird und eine hohe Auflösung gewährleistet wird.

Herkömmliche CDs und HDCD-kompatible CDs werden automatisch erkannt, um das optimale digitale Verarbeitungsverfahren auszuwahlen.

HDCP

Bei der Übertragung digitaler Signale zwischen Geräten verschlüsselt diese Kopierschutz-

Technologie die Signale, um das Kopieren der Inhalte ohne Autorisierung zu verhindern.

HDMI

Dies ist eine Abkürzung für High-Definition Multimedia Interface (hochauflosende Multimedia-Schnittstelle), eine AV-digitale Schnittstelle, die an ein TV-Gerät oder einen Verträger angeschlossen werden kann. Video- und Audio-Signal konnen mit einem Kabel angeschlossen werden.

Heruntermischen

These Funktion konvertiert die Anzahl der Kanäles Surround-Audio in eine geringere Anzahl von Kanälen und gibt sie wieder.

Erklärung der Fachausdrücker

L

Lautsprecher-Impedanz

In (Ohm) angegebener Widersstandswert. Je kleiner dieser Wert ist,esto groBer ist die Stromstärke.

LFE

Dies ist eine Abkürzung für Low Frequency Effect (Niedrigfrequency-Effekt), ein Ausgangskanal, der Klang mit Niedrigfrequency-Effekten betont. Surround-Audio wird durch die Ausgabe von 20 Hz bis 120 Hz tiefen Bassen intensiviert.

M

MAIN ZONE

Der Raum, an dem diesen Gerät aufgestellt wird, wird als MAIN ZONE bezeichnet.

MP3 (MPEG Audio Layer-3)

Dies ist ein international standardisiertes Komprimierungsverfahren für Audiodaten, bei dem der Videokomprimierungsstandard "MPEG-1" verwendet wird. Die Datenmenge wird bzw auf etwa ein Elftel der ursprünglichen Großge geschrumpt. Die Tonguality bleibt bzw vergleichbar mit einer Musik-CD.

MPEG (Moving Picture Experts Group, "Expertengruppe für bewegte Bilder"), MPEG-2, MPEG-4

These Bezeichnungen stehen für digitale Komprimierungsstandards zur Kodierung von Video- und Audiodaten. Als Videostandards sind "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC" und als Audiostandards die Formate "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC" besteht.

P

Progressiv (sequentielte Abtastung)

Das ist ein Abtastsystem des Videosignals, das 1 Einzelbild des Videos als ein Bild darstellt. Verglichen mit dem Interlaced-System bietet these System Bilder mit geringerem Flimmern und Ausbluten.

s

sYCC601 color

Wie bei x.v.Color enthalten all these Farbräume eine Anzahl verfügbar Farben, die welt über das herkömmliche RGB-Farbmodell hinausgehen.

U

Überlastschutz

These Funktion verhindert Schaden an den Bauteilen innerhalb des Netzeils bei Auftreten einer Störgroße wie z. B. einer Überlastung oder Überspannung. Bei diesen Gerät blinkt die Netzanzeige und das Gerät wechsel im Störfall in den Standby-Modus.

V

vTuner

Hierbei handelt es sich um einen kostenlosten Online-Inhalte-Server für Internetradi. Beachten Sie, dass in den Aktualisierungsgebühren Nutzungsgebühren enthalten sind.

Weitere Informationen zu dieser Dienst finden Sie auf der vTuner-Website (s. u.).

vTuner website: http://www.radiodenon.com

Dieses Produkt unterliegt bestimmten Rechten an geistigem Eigentum von Nothing Else Matters Software und BridgeCo. Die Verwendung oder Weitergabe dieser Technologien ohne Lizenz von Nothing Else Matters Software und BridgeCo oder einer befugten Tochtergesellschaft ist nicht zulässig.

W

Windows Media DRM

Hierbeihandeltessichumein Kopierschutzverfahren, das von Microsoft entwickelt wurde.

Content-Provider verwenden die digitale Rechteverwaltung für Windows Media, die in these Gerät integriert ist (WM-DRM), um die Integrität ihrer Daten zu schützen (geschützte Inhalte), so dass ihr geistiges Eigentum (einschließlich Urheberrechte) an diesen Daten nicht widerrechtlich verwendet werden kann. Dieses Gerät verwendet WM-DRM-Software zur Wiedergabe von geschützten Inhalten (WM-DRM-Software). Wenn die Sicherheit der WM-DRM-Software in thisem Gerät verletzt wurde, konnen die Eigentümer von geschützten Inhalten (Eigentümer geschützter Inhalte) Microsoft dazu auffordern, das Recht der WM-DRM-Software zum Erwerb neuer Lizenzen zum Kopieren, Anzeigen oder zur Wiedergabe von geschützten Inhalten zu wiedrufen. Eine Widerrufung beeinflusst die Fähigkeit der WM-DRM-Software zur Wiedergabe von ungeschützten Inhalten nicht. Ein Verzeichnis der widerrufenen WM-DRM-Software wird an Ihr Gerät übermittelt, wenn Sie eine Lizenz für geschützte Inhalte aus dem Internet oder von einem Computer herunterlagen. Microsoft kann im Namen der Eigentümer geschützter Inhalte zusammen mit einer solchen Lizenz auch eine Widerrufsliste auf Ihr Gerät laden.

Windows Media Player Ver.11

HierbeihandeltessichumeineWiedergabesoftware, die kosten von der Microsoft Corporation vertrieben wird.

Mit dieser Software konnen Wiedergabelisten, die mit Windows Media Player Ver. 11 erstellt wurden, ebenso wiedergegeben werden wie Dateien in den Formaten WMA, DRM WMA, MP3 und WAV.

WMA (Windows Media Audio)

Dies ist ein Audio-Komprimierungsverfahren, das von Microsoft Corporation entwickelt wurde.

WMA Daten halten sich mit Hilfe von Windows Media® Player Ver.7, 7.1, Windows Media®Player für Windows® XP sowie mit der Windows Media® Player 9 Serie kodieren.

Zur Kodierung von WMA-Dateien)durenur Anwendungen genutzt werden, die von Microsoft Corporation genehmigt sind. Bei Verwendung einer nicht genehmigten Anwendung besteht die Gefahr, dass die Datei unbrauchbar ist.

X

x.v.Color

These Funktion sorgt fur eine genauere Farbdarstellung auf HD-Fernsehgeräten. Sie ermöglich Darstellungen mit natürlichen, lebendigen Farben. "x.v.Color" ist eine von Sony registrierte Handelsmarke.

Z

ZONE2

Es ist eine Wiedergabe these Geräts in einem anderen als dem Raum, in dem es aufgestellt wurde, möglich (MAIN ZONE) (ZONE2-Wiedergabe). Der Raum für die ZONE2-Wiedergabe wird als ZONE2 bezeichnet.

ZONE3

Es ist eine Wiedergabe these Geräts in einem anderen als dem Raum, in dem es aufgestellt wurde, möglich (MAIN ZONE) (ZONE3-Wiedergabe). Der Raum für die ZONE2-Wiedergabe wird als ZONE3 bezeichnet.

Fehlersuche

Überprüfen Sie beim Auftreten einer Störung zunachst die nachfolgend aufgeführten Punkte:

1. Wurden die Anschlüsse richtig vorgenommen?

2. Wird das Gerät so verwendet wie in der Bedienungsanleitung beschrieben?

3. Funktionieren die anderen Komponenten ordnungsgemäß?

Sollte these Gerät nicht einwandfrei Funktionieren, überprüfen Sieitte die in der folgenden Tabelle aufgeführten Punkte. Wenn sich die Störung nicht beseitigen lassst, liegt vermutlich eine Fehlfunktion vor. Trennen Sie in thisem Fall das Gerät sofort vom Netz und Kontaktieren Sie ihren Handler.

[Allgemein]

Symptom	Ursache / Lösung	Seite
Die Stromversorgung schaltet sich nicht ein.	• Prüfen Sie, ob der Netzstecker fest in der Steckdose sitzt. • Der Überlastschutz ist aktiv. Ziehen Sie den Netzstecker aus der Steckdose, warten Sie 5 bis 10 Sekunden, und schreiben Sie das Netzkabel wieder an.	6 5, 130
Das Display ist ausgeschelt.	• Wahlen Sie für “Dimmer” im Menu eine andere Einstellung als “AUS”.	101
Die Netzanzeige blinking in Abständen von etwa 2 Sekunden rot.	• Die Temperatur im Gerät ist gestiegen. Betätigten Sie den Netzschalter am Gerätomal, und schalten Sie das Gerät ein, sobald die Gehäusetemperatur in ausreichendem Maße gesunken ist. • Stellen Sie diese Gerät an einem gut belufteten Ort neu auf.	-
		-
Die Netzanzeige blinking in Abständen von etwa 0,5 Sekunden rot.	• Benutzen Sie Laufsprecher mit der geforderten Impedanz. • Das Laufsprecherkabel hat einen Kurzschluss. Verdrillen Sie die Kabelseiele des Laufsprecherkabels, und schreiben Sie es wieder an die Laufsprecherklemme an.	5, 130 5
Nach dem Einschalten des Geräts blinking die Netzanzeige in Abständen von etwa 0,5 Sekunden rot.	• Die Veränderstufe des Gerätes ist ausgefallen. Schalten Sie das Gerät aus, und wenden Sie sich an einen DENON Servicedienst.	-
Das Gerät faktioniert nicht korrekt.	• Setzen Sie den Mikroprozessor zurück.	134

[Video]

Symptom	Ursache / Lösung	Seite
Es wird kein Bild angezeigt.	Überprüfen Sie die TV-Geräteverbindung.	6
	Stellen Sie das TV-Gerät auf den richtig Eingang ein.	7

[Audio]

Symptom	Ursache / Lösung	Seite
Es wird kein Ton ausgegeben.	· Kontrollieren Sie sümmtliche Geräteanschlüsse. · Überprüften Sie die Laufsprecheranschlüsse und-konfigurationen. · Prufen Sie nach, ob die Audiogeräte eingeschaltet sind. · Regulieren Sie die Master-Lautstärke. · Hebien Sie die Stummschaltung auf. · Wahlen Sie eine geeignete Eingangsguille. · Wahlen Sie einen geeigneten Eingangsmodus. · Ziehen Sie die Kopfhörer hereaus. Es kommt kein Ton aus den Laufsprechem oder aus den PRE OUT Endgeräten, weil Kopfhörer angeschlossen sind.	6, 17 - 27 5, 6, 50 - 58 - 28, 69 29, 69 28, 69 80 116
Aus dem Surround- Laufsprecher kommt kein Ton.	· Überprüften Sie, ob die Surround-Laatsprecher an die SURROUND-Anschlüsse angeschlossen sind.	-
Aus dem Surround- Back-Laatsprecher kommt kein Ton.	· Prufen Sie, ob "Endstufen-Zuweis." für die Audioausgabe an den Surround-Back-Laatsprechem entsprechend eingestellt ist. · Wahren Sie für "Laatspr.-Konig." - "Surround Back" im Menu eine andere Einstellung als "Keiner". · Wahren Sie für "Surround-Parameter" - "Surround Back" im Menu eine andere Einstellung als "AUS". · Stellen Sie für den Surround-Modus etwas anderes als "STEREO" ein.	89 92 83 46
Aus dem Front- Hochtöner kommt kein Ton.	· Stellen Sie "Surround-Parameter" - "PLIIz Height" im Menu auf "EIN". · Prufen Sie, ob "Endstufen-Zuweis." für die Audioausgabe an den Fronthochtöbern entsprechend eingestellt ist. · Wahren Sie für "Laatspr.-Konig." - "Front Height" im Menu eine andere Einstellung als "Keiner".	84 89 92
Aus dem Subwoofer kommt kein Ton.	· Überprüften Sie die Subwoofer-Anschlüsse. · Schalten Sie den Subwoofer ein. · Stellen Sie "Laatspr.-Konig." - "Subwoofer" im Menu auf "1 Lautsp." oder "2 Lautsp." · Wenn "Front" und "Center" für "Laatspr.-Konig." auf "Groß" gestellt sind und für "Subwoofer-Modus" "LFE" eingestellt ist, erfolgt je nach Eingangssignal oder gewähltem Surround-Modus u. U. keine Klangwiedergabe durch die Subwoofer.	6, 52 7 92 91, 92
Es wird kein DTSKlang ausgegeben.	· Stellen Sie "Decoder-Modus" im Menu auf "Automatisch" oder "DTS".	80
Audioformate Dolby TrueHD, DTS-HD, Dolby Digital Plus werden nicht ausgegeben.	· HDMI-Verbindungen herstellen.	17
Dolby PL II- oder DTS NEO:6-Modus kann nicht ausgewählten werden. Oder "Nicht verfügbar" wird angezeigt, wenn die Taste STANDARD gedrückt wird.	· Wenn die Einstellung "Laatspr.-Konig." - "Center" oder "Surround" auf etwas anderes als "Keiner" eingestellt ist. Wenn das Lautsprechersystem 2.0/2.1ch ist, kann dieser Surround-Modus nicht eingestellt werden. · Wenn Kopfhörer verwendent werden, kann der STANDARD-Modus (Dolby PL II oder DTS NEO:6) nicht ausgewählten werden.	92 -
Audyssey DSXTM kann nicht ausgewählt werden. Oder "Nicht verfügbar" wird angezeigt, wenn die Taste AUDYSSEY DSX gedrückt wird.	·Wenn die Einstellung "Lautspr.-Konfig." - "Front Height" oder "Front Wide" auf etwas anderes als "Keiner" eingestellt ist. ·Wenn die Einstellung "Lautspr.-Konfig." - "Center" auf etwas anderes als "Keiner" eingestellt ist ·Schalten Sie den Surround-Modus auf STANDARD um. ·Prüfen Sie, ob "Eingangsmodus" auf etwas anderes als "EXT.IN" eingestellt ist. ·Wenn Kopfhörer verwendet werden, kann Audyssey DSX nicht ausgewählt werden.	92 92 46 80 -
MultEQ® XT 32, Dynamic EQ® und Dynamic Volume® können nicht ausgewählt werden. Oder "Nicht verfügbar" wird angezeigt, wenn die Taste MULTEQ oder die Taste DYN EQ/VOL gedrückt werden.	·Schalten Sie den Surround-Modus auf etwas anderes als "DIRECT" oder "PURE DIRECT" um. ·Prüfen Sie, ob "Eingangsmodus" auf etwas anderes als "EXT.IN" eingestellt ist. ·Wenn Kopfhörer verwendet werden, können MultEQ XT 32, Dynamic EQ und Dynamic Volume nicht ausgewählt werden.	48 80 -
Dynamic EQ und Dynamic Volume konnen nicht ausgewählt werden. Oder "Audyssey Auto-Setup starten" wird angezeigt, wenn die Taste DYN EQ/ VOL gedrückt wird.	·Führten Sie die automatische Konfiguration Messautom. Audyssey durch.	7, 59
RESTORER kann nicht ausgewählt werden. Oder "Nicht verfügbar" wird angezeigt, wenn die Taste RESTORER gedrückt wird.	·Prüfen Sie ob ein Analogsignal oder PCM -Signal (fs=44.1/48 kHz) eingegeben wird. Für die Wiedergabe von Mehrkanalsignalen wie Dolby Digital oder DTS-Surround kann RESTORER nicht verwendet werden. ·Prüfen Sie, ob "Eingangsmodus" auf etwas anderes als "EXT.IN" eingesetzt ist.	88 80

[HDMI]

Symptom	Ursache / Lösung	Seite
Bei HDMI-Verbindung ist kein Ton zu horen.	· Kontrollieren die Verbindungen der HDMI Anschlüsse. · Stellen Sie bei der Ausgabe von HDMI Audio über die Laufsprecher "HDMI-Audioausgang" im Menu auf "Veränderk". · Stellen Sie bei der Ausgabe von HDMI Audio über ein Fernsehgerät "HDMI-Audioausgang" im Menu auf "TV".	17 94 94
Bei HDMI-Verbindung wird kein Video angezeigt.	· Kontrollieren die Verbindungen der HDMI Anschlüsse. · Schalten Sie die Eingangsquelle auf den jeweiligen HDMI-Anschluss. · Kontrollieren Sie, ob das TV-Gerät mit dem Kopierschutz (HDCP) kompatibel ist. Bei einer Verbindung mit einem Gerät, das mit HDCP nicht kompatibel ist, werden die Videodaten nicht korrekt ausgegeben.	17 17, 28 16
Wenn folgende Bedienfunktionen an Geräten ausgelösst werden, die mit der HDMI-Steuerung kompatibel sind, werden dieselben Bedienbefehle auch von thisem Gerät ausgeführnt. · Ein-/Ausschalten · Umschalten zwischen Audio-Ausgabegeräten · Lautstärke einstellen · Eingangsquelle umschalten	· Stellen Sie "HDMI Steuerung" im Menu auf "AUS". Stellen Sie "Ausschaltkontrolle" auf "AUS", um nur die einzelnen Geräte ein-bzw. auszuschalten.	61, 95

[Radio]

Symptom	Ursache / Lösung	Seite
Der Empfang schlägt fehl, oder das Signal ist zu sehr verausscht oder verzerrt.	Ändern Sie die Antennenausrichtung bzw. den Aufstellort.	23
	Ziehen Sie die AM-Rahmenantenne vom Gerät ab.	23
	Benutzen Sie eine FM-Außenantenne.	23
	Verlegen Sie die Antenne getrennt von den übrigen Anschlusskabeln.	23

[Steuergundsdock fur den iPod]

Symptom	Ursache / Lösung	Seite
Der iPod kann nicht wiedergegeben werden.	Überprüfen Sie die iPod-Verbindungen.Stecken Sie den Wechselstromadapter des Steuerungsdeck für iPod in die Netzsteckdose.Schalten Sie die Eingangsquelle auf “DOCK”.	21-
		28

[Internet-Radio / Musik-Server / iPod / USB-Speicher / Flickr / Napster]

Symptom	Ursache / Lösung	Seite
Wenn ein USB-Speichererat angeschlossen ist, wird "USB" nicht im Menu angezeigt.	·Das Gerat erkennt den USBSpeicher nicht. Überprüfen Sie die Verbindungen. ·Es wurde ein USB-Speicher angeschlossen, der die MSC- oder die MTP-Standards nicht erfüllt. Schliesen Sie einen USB-Speicher an, der die MSC- und MTPStandards erfüllt. ·Es wurde ein USB-Speicher angeschlossen, den das Gerat nicht erkennen kann. Hierbei handelt es sich nicht um eine Fehlfunktion. DENON kann nicht garantieren, dass alle USBSpeicher verwendet oder mit Strom versorgt werden können. ·Der USB-Speicher wurde über einen USB-Hub angeschlossen. Schliesen Sie den USB-Speicher direkt an den eingestellten USBAnschluss an.	22 - - - - -
Dateien auf einem USB-Speichererat konnen nicht wiedergegeben werden.	·Formatieren Sied das USB-Speichererät mit "FAT16" oder "FAT32". Weitere Informationen finden Sie in der Bedienungsanleitung des USB-Speichererats. ·Wenn sich auf dem USB-Speichererät mehrere Partitionen befinden, dazu sich nur Dateien wiedergeben, die auf der obersten Partition gespeichert sind. ·Die Datei wurde in einem inkompatiblen Format aufgezeichnet. Wiederholen Sie die Aufzeichnung mit einem kompatiblen Format. ·Dieses Gerät kann keine Dateien wiedergeben, die mit einem Kopierschutz versehen sind.	- - 44 44
Die Datenamen werden nicht richtig angezeigt ("... usw.).	·Zeichen, die auf thisem Gerät nicht angezeigt werden konnen, werden durch "... (Punkt) ersetzt.	-
Das Internetradiokann nicht wiedergegeben werden.	·Das Ethernet-Kabel ist nicht richtig angeschlossen oder das Netzwerk ist nicht angeschlossen. Überprüfen Sie den Verbindungsstatus. ·Das Programm wird in einem Format gesendet, das nicht unterstützt wird. Auf thisem Gerät konnen nur Internetradio-Sendungen im Format MP3 und WMA wiedergegeben werden. ·Die Firewall des Computers oder des Routers ist aktiviert. Überprüfen Sie die Einstellungen der Computer- oder Router-Firewall. ·Der Radiosender sendet jersey nicht. Wahlen Sie einen Radiosender aus, der jersey sendet. ·Die IP-Adresse ist falsch. Überprüfen Sie die IP-Adresse des Geräts.	26 36 - 37 99
Dateien, die auf einem Computer gespeichert wurden, konnen nicht wiedergegeben werden.	·Die Dateien haben ein Format, das nicht entwickelten wird. Nehmen Sie die Datei in einem Format auf, das entwickelten wird. ·Die Datei ist kopiergeschützt. Kopiergeschützte Dateien konnen auf thisem Gerät nicht wiedergegeben werden. ·Das Gerät ist mit einem USB-Kabel an den Computer angeschlossen. Der USB-Anschluss des Geräts kann nicht zum Anschluss an einen Computer verwendet werden.	36 36 - -
Der Server wird nicht gefunden oder es ist keine Verbindung zum Server möglich.	·Die Firewall des Computers oder des Routers ist aktiviert. Überprüfen Sie die Einstellungen der Computer- oder Router-Firewall. ·Der Computer ist nicht eingeschaltet. Schalten Sie das Gerät ein. ·Der Server ist ausgeschaltet. Schalten Sie den Server ein. ·Die IP-Adresse des Geräts ist falsch. Überprüfen Sie die IP-Adresse des Geräts.	- - - 99

Symptom	Ursache / Lösung	Seite
Der iPod kann nicht abgespielt werden.	· Einige iPods können nicht verwendet werden, wenn sie direkt über einen USB -Port angeschlossen sind.	22
Es kann keine Verbindung zu einem voreingestelltten Radiosender oder Favoriten hergestellt werden.	· Der Radiosender sendet gerade nicht. Warten Sie eine Weile, bevor Sie es erneut versuchen. · Der Radiosender ist außer Betrieb. Es kann keine Verbindung zu Radiosenden hergestellt werden, die ihren Betrieb eingestellt haben.	- -
Bei einigen Radiosenden wird "Radiostation-Server voll" oder "Verbindung unterbrochen" angezeigt und es kann keine Verbindung zum Sender hergestellt werden.	· Der Sender ist überlastet oder sendet gerade nicht. Warten Sie eine Weile, bevor Sie es erneut versuchen.	-
Während der Wiedergabe wird der Ton unterbrochen.	· Die Übertragungsgeschwindigkeit des Netzwerksignals ist zu langsam oder die Verbindung bzw. der Radiosender ist überlastet. Hierbei handelt es sich nicht um eine Fehlfunktion. Bei der Wiedergabe von Sendungen mit einer hohen Bitrate kann es abhängig von den Kommunikationsbedingungen dazu kommt, dass der Ton unterbrochen wird.	-
Die Tonqualität ist schlecht oder es treten Störgeräusauch.	· Die wiedergegebene Daten hat eine niedrige Bitrate. Hierbei handelt es sich nicht um eine Fehlfunktion.	-
Kann Playliste nicht zusammenstellen.	· Dieses Gerät reagiert nicht auf die zusammengestellte Playliste. Wenn die Playliste in der PC-Application zusammengestellt wurde, ist sie unter "My Library" abgelegt. In dieser Fall kann die Playliste in diesersem Gerät abgespielt werden.	-
In "My Library" abgelegte Stücke, Playlisten oder Kanäle können nicht gelöscht werden.	· Konnen nicht mit diesen Gerät ausgeführct werden. Aus PC-Application{löschen.	-
Login bei Napster nicht möglich. ("Benutzer oder Kennwort falsch" wird angezeigt.)	· Login-Information ist korrekt. Kontrollieren Sie, ob der Benutzername für Napster korrekt eingebehen wurde. Geben Sie das Password erneut ein. (Password wird nicht angezeigt.) http://www.napster.com/choose/index_default.html	41, 99

[Fernbedienung]

Symptom	Ursache / Lösung	Seite
Die Anlage{lösst sich über die Fernbedienung nicht bedieren.	Die Batterien sind leer. Ersetzen Sie die Batterien durch neue. Verwenden Sie die Fernbedienung in einer Entfernung von 7 m von diesen Gerät und in einem Winkel von 30°. Entfernen Sie alle Hindernisse zwischen diesen Gerät und der Fernbedienung. Legen Sie die Batterien richtig und entsprechend der Markierungen ⊕ und ⊙ ein. Der Fernbedienungssensor des Geräts ist starkem Licht ausgesetzt (direktes Sonnenlicht, Neonlicht usw.). Stellen Sie das Gerät an einem Ort auf, an dem der Fernbedienungssensor nicht starkem Licht ausgesetzt ist. Stellen Sie safer, dass die IDs der Fernbedienung des Hauptgeräts und der Fernbedienung selbst zusammenpassen. Wenn die IDs nicht übereinstimmen, erscheidt "AVAMP*" (* die Kontroll-ID der Fernbedienung des Hauptgeräts) auf dem Display這些 Geräts, wenn die Fernbedienung verwendent wird. Die Einstellung von ZONE SELECT ist nicht korrekt. Drücken Sie ZONE SELECT zur Auswahl der zu bedienenden Zone. Der Bedienungsmodus stimmt nicht mit den Einstellungen des zu bedienenden Geräts überein. Überprüfen Sie den Bedienungsmodus.	120 120 120 120 120 120 120 101, 110, 114 104 104

Zurücksetzen des Mikroprozessors

Setzen Sie den Mikroprofessor zurück, wenn das Display nicht normal anzeigt oder wenn Bedienvorgänge nicht ausgeführrt werden können.

Wenn der Mikroprozessor zurückgesetzt wird, werden alle Einstellungen auf ihre Standardwerte zurückgesetzt.

1 Schalten Sie das Gerät mit ON/STANDBY aus.
2 Drücken Sie ON/STANDBY und gleichzeitig STANDARD und DSP SIMULATION.
3 Lassen Sie die beiden Tasten los, sobald das Display im Sekundentakt zu blinken beginnnt.

Wenn in Schritt 3 das Display nicht in Intervallen von ca. 1 Sekunde aufleuchtet, wiederholen Sie alles ab Schritt 1.

Technische Daten

Audiobereich

Leistungsverträger

Nennausgang:

Front:

140 W + 140 W (8 Ω, 20 Hz - 20 kHz with 0,05 % THD)

170 W + 170 W (6 Ω, 1 kHz mit 0,7 % THD)

Center:

140 W (8 Ω, 20 Hz - 20 kHz mit 0,05 % THD)

170 W (6 Ω, 1 kHz mit 0,7 % THD)

Surround:

140 W + 140 W (8 Ω, 20 Hz - 20 kHz mit 0,05 % THD)

170 W + 170 W (6 Ω, 1 kHz mit 0,7 % THD)

Surround back:

140 W + 140 W (8 Ω, 20 Hz - 20 kHz mit 0,05 % T.H.D.)

170 W + 170 W (6 Ω, 1 kHz mit 0,7 % T.H.D.)

140 W + 140 W (8 Ω, 20 Hz - 20 kHz mit 0,05 % T.H.D.)

170 W + 170 W (6 Ω, 1 kHz mit 0,7 % T.H.D.)

Musikleistung:

150 W x 2ch (8 Ω)

220 W x 2ch (4 Ω)

Ausgabe:

4-16Ω

Analoge

Eingangsempfindlichkeit / Eingangsimpedanz: 200 mV/47 kΩ

Frequenzgang: 10 Hz - 100 kHz — +1, -3 dB (DIRECT-Modus)

Storabstand: 102 dB (IHF-A bewertet, DIRECT-Modus)

Klirrfaktor: 0,005 % (20 Hz - 20 kHz) (DIRECT-Modus)

Nennausgang: 1,2 V

Digital

D/A-Ausgang:

Nennleistun - 2 V (bei 0 dB Wiedergabe)

Harmonische Gesamtverzerrung (THD) — 0,008 % (1 kHz, bei 0 dB)

Storabstand - 102 dB

Dynamikbereich - 100 dB

Format — Digitale Audioschnittstelle

Digitaler Eingang:

• Phono-Equalizer (PHONO-Eingang - REC OUT)

Eingangsempfindlichkeit: 2.5mV

RIAA-Abweichung: ±1 dB (20 Hz bis 20 kHz)

Storabstand: 74 dB (Eine Gewichtung mit 5 mV-Eingang)

Nennausgang: 150 mV

Klirrfaktor: 0,03 % (1 kHz, 3 V)

Video section

• Standardvideoanschluss

Eingangs-/ Ausgangspegel und Impedanz: 1 Vp-p, 75 Ω

Frequenzgang: 5 Hz - 10 MHz — +0, -3 dB

(wenn "Videokonvertier." auf "AUS" eingestellt ist)

• Farbkomponenten-Videoanschluss

Eingangs-/ Ausgangspiegel und Impedanz: Y-Signal (Helligkeit) — 1 Vp-p, 75 Ω

P_B / C_B -Signal 0,7 Vp-p,75Ω

PR-/CR-Signal -0,7 Vp-p, 75Ω

Frequenzgang:

5 Hz - 60 MHz — +0, -3 dB

(wenn "Videokonvertier." auf "AUS" eingestellt ist)

Tuner

[UKW]

(Hinweis: V bei 75 0dBf = 1× 10^-15W)

Empfangsfrequencybereich:

Empfangsempfindlichkeit:

50 dB-Empfindlichkeit:

MONO 2.0 V (17,3 dBf)

Storabstand (IHF-A):

MONO 72dB

STEREO 67 dB

Harmonische Gesamtverzerrung

MONO 0,3%

STEREO 0,7%

Allgemein

Netzteil:

AC 230 V, 50 Hz

Leistungsverbrauch:

780 W

0,1 W (Bereitschaft)

2,2 W (CEC Bereitschaft)

434 (B) x 171 (H) x 414 (T) mm

18,5 kg

Max. äußere Abmessungen:

Gewicht:

Fernbedienungsgerät (RC-1145)

Batterien:

R6/AA-Typ (zwei Batterien)

Max. äußere Abmessungen:

53 (B) × 224 (H) × 30 (T) mm

Gewicht:

178 g (mit Batterien)

Zusatz-Fernbedienung (RC-1148)

Batterien:

R03/AAA-Typ (zwei Batterien)

Max. äußere Abmessungen:

49 (B) × 220 (H) × 24,5 (T) mm

Gewicht:

114 g (mit Batterien)

Änderung der technischen Angaben und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.

Index

Ziffern

2.1-Kanal 54
2-Kan. Dir/Stereo 95
3D 16
5.1-Kanal 51
6.1-Kanal 51, 53
7.1-Kanal 5
7.2-Kanal 50, 52
9.2-Kanal 50, 52
11.2-Kanal 50,57

A

Abstand 93
Abtastfrequenz 128
Adobe RGB color / Adobe YCC601 color 128
A-DSX Klangbühne 86
AFDM 83
AL24 Processing Plus 128

Anschluss

Antenne 23
Blu-ray Disc-Player 6, 17, 18
CD-Player 24
DENON-LINK 24
Digitaler Camcorder 17, 21
Digitaler Videorecorder 17, 20
DVD-Player 17, 19
Externen Leistungsverträkers 25
Externen Steuerungsgerätes 27
HDMI 16
Heim-Netzwerk (LAN) 26
iPod (USB) 22
Kabelfernsehen 19
Lautsprecher 5, 52
Mehrkanal 24
Mehrkanal + 2-Kanal 56
Netzkabel 6
Plattenspieler 23
PRE AMP-Modus 58
Satellitenempfänger 19
Set-Top-Box 17, 19
Spielekonsole 17
Steuerungsdock fur den iPod 21
TV. 6, 17, 18
USB-Speichergerät 22
Anzeigedauer 81
ARC 16
Audio Delay 88
Audio-Einstellungen 82
Audiokabel 6,18,19,20,21,23,24,25

Audio Konfigurat. 95
Audiomodus 46
Audio/Video-Einst. 82
Audyssey DSX 50,86
Audyssey Dynamic EQ 85, 128
Audyssey Dynamic Surround ExpansionTM
(A-DSX) 128
Audyssey Dynamic Volume 86, 128
Audyssey-Einstellungen 85
Audyssey MultEQ XT 32 85,128
Auflösung 79
Auto Einmessung 7,59
Auto Lip Sync 94,128
Autom.Sendersp. 77

B

Basisbreite 83
Basse 84,99
Bass-Einstellungen 92
Bi-Amp (Mehrkanal + 2-Kanal) 56
Bi-amp (Normal) 54
Bildeinstellungen 88
Bilder 81
Bildschirmschoner 100
Browse-Modus 30, 32
Bühnen-Breite 86
Bühnen-Höhe 86

C

Cinema EQ 82

Content Type 16

道D

Decoder-Modus 80

Deep Color 16, 128

DENONLINK 128

DENON LINK-Kabel 24

DENON Original-Surround-Modus 48

Diashow 81

Die Eingangsquelle auswahlen 28

Dimension 83

Dimmer 101

Direct Play 81

Display 117

DLNA 128

DNR 88

Dolby

Dolby Digital 47, 129
Dolby Digital EX 47,129
Dolby Digital Plus 47, 129
Dolby Pro Logic II 129
Dolby Pro Logic IIx 129

Dolby Pro Logic IIz 50, 129
Dolby TrueHD 47,129
Dolby Volume 87, 129
DTS 47,129
DTS 96/24 47,129
DTS Digital Surround 129
DTS-ES Discrete 6.1 47, 129
DTS-ES Matrix 6.1 47, 129
DTS Express 129
DTS-HD 47,129
DTS-HD High Resolution Audio 129
DTS-HD Master Audio 129
DTS NEO:6TM Surround 46,129

Dynamic EQ 85

Dynamic Volume 86
Dynamik-Kompr. 82
Dynamischer Bereich 129

道E

Effekt 84
Effektpegel 84
Eingangsmodus 80
Eingangssignal 47,125
Eingangszuordnung 77
Eing.pegel 80
Einschaltlautstärke 99,100
Einstellung der Hauptlautstärke 28
Endstufen-Zuweis. 90, 91
EQ anpassen 96
Erweiterung 88
Ethernet-Kabel 26
EXT. IN-Konfig. 95
Ext.Verst. 91

F

Fader-Funktion 62
Farbsattigung 88
Farbton 88
Features hinzuf. 102
Fehlermeldungen (Auto Setup) 11
Fehlerische 131
Fernbed.-ID 101
Fernbedienmodus 30, 32
Fernbedienung 104, 119

AV-Ausrüstung bedienen 104, 112
Einlagen der Batterien 120
Komponenten bedieren 107
Programmierung voreingestellter Codes 104
Fernbedienung einrichten 8,59
Fernbedienungs-ID 110, 114
Firmware-Update 102
Flat-Kurve kopier. 87

Flickr 36,40
Front-A/B (Anschluss) 51, 53
Front Height 92
Fronthochtener 50,52,57
Frontlautspr. einricht. 94
Front Wide 92
Front-Wide-Laursprecher 50, 52, 57

G

Gerat ausschalten (Standby) 13
Gerä einschalten 7
GUI 100

道H

Hauptlautstärke 100
HDCD 129
HDCP 16, 129
HDMI 16, 129
HDMI 1.4a 16
HDMI-Audioausgang 94
HDMI-Ausgang 94
HDMI-Einstellung 61
HDMI-Kabel 6,17
HDMI-Konfig. 94
HDMI Steuerung 95
Helligkeit 88
Heruntermischen 129
Hohen 84,99
Hohe Verständung 84
Hörposition 8
HPF 99

#

INFORMATIONEN 103

Audio-Eingang 103
HDMI-Info 103
Quick Select 103
Senderspeicher 103
Status 103
Surround-Automatik 103
iPod PLAY 33
I/P &Scaler 79

K

Kabel

Audiokabel 6,18,19,20,21,23,24,25
DENON LINK-Kabel 24
Ethernet-Kabel 26
HDMI-Kabel 6,17
Koaxiales Digitalkabel 19
Komponenten-Videokabel 18, 19, 20
Lautsprecherkabel 6

Optisches Kabel 18, 20

S-Video-Kabel 20

Komponenten-Videokabel 18, 19, 20

Kondensation 3

Kontrast 88

Kopfhorer 116

L

Last.fm 37,42

Lautsprecher 84

Anschluss 5, 52

Einrichten 7,59

Installation 5, 50

Lautsprecher-Impedanz 5, 130

Lautsprecherkabel 6

Lautspr.-Konfig. 89, 91

Lautspr.Zuw. 91

Lautstärke-Anzeige 100

Lautstärkegrenze 99,100

Lautstärkepegel 99

Lautstärkeregelung 100

LFE 83,130

LS-Impedanz 94

M

MAIN ZONE 130

MANUELLE KONFIG 89

Manueller EQ 87

Media-Controllers 65

Menübedienung (Mehrfachzonen) 69

Menüplan 71

Messautom.Audyssey 7,59

Modus 82

MP3 130

MPEG 130

MultEQXT32 85

MultiZone-Konfig. 99

Muting-Pegel 99,100

MW-Rahmenantenne 23

道

Napster 36,41

Netzwerk-Konfig. 97

Last.fm-Anzeige 99

Last.fm-Zugang 99

Napster-Zugang 99

Netzwerkinfo 99

Netzwerkverbindung 97

Sonstiges 98

Netzwerk-Steuer 66

0

Optionen 100

Dimmer 101

Features hinzuf. 102

Fernbed.-ID 101

Firmware-Update 102

GUI 100

Lautstarkeregelung 100

Prog FB-Codes 101

Quelle loschen 100

Quick Select Name 101

Service-Modus 101

Setup sperren 101

Trigger-Ausg. 1 101

Trigger-Ausg. 2 101

Zone umbenennen 101

Optisches Kabel 18, 20

P

Panorama-Modus 83

Parameter-Check 12

Party-Modus 64

PLlZ Height 84

Prog FB-Codes 101

Progressiv 130

Progressiv-Modus 79

PTY 34

#

Quelle loschen 100

QUELLE WÄHLEN 76

Quick Select Name 101

道R

Raumgroße 84

RDS 34

REC OUT-Modus 63

Referenzpegel-Offset 85

RESTORER 88

RGB-Videoobereich 94

RT 35

Rückseite 118

S

Schnellwahl 63,70

Seitenverhältnis 79

Sendername 77

Service-Modus 101

Setup sperren 101

Sleep Timer 62, 70

Sprache 102

Subwoofer 84

Subwoofer-Einstellung 8

Surround-Automatik 96

Surround Back 83, 92

Surround-Back-Latsprecher…5,50,51,52,53,57

Surround-Modus 46,122

Surround-Parameter 82

S-Video-Kabel 20

SW-Pegelabsenk. 84

sYCC601 color 130

T

Ton-Ausgabe 99

TP 35

Trigger-Ausq. 1 101

Trigger-Ausg. 2 101

U

Ubergangsfreq. 94

Überlastschutz 130

Uberspringen 77

UKW-/MW 33

UKW-Zimmerantenne 23

Umbenennen 80

USB-Eingang 81

V

Vertical strecken 94

Verzogerungszeit 83

Video 78

Voreingestellte Codes 101, 104

Voreinstellung von Radiosendern 33

Vorübergehendes Ausschalten des Tons 29

vTuner 130

W

Warenzeichen 121

Wiederg. 76

Wiedergabe

Blu-ray Disc-Player 29

CD-Player 30

DENON LINK 4th 29

Direkt 48

DVD-Player 29

Flickr 40

Internetradio 37

iPod (Steuerungsdeck für den iPod) 30

iPod (USB) 32

Last.fm 42

Mediaserver 39

MP3 36,44

MPEG-4 AAC 36

Napster 41

Netzwerkaudio 36

Pure direct 48

Standard 46

Stereo 48

Super Audio CD 29

UKW-/MW-Sendungen 33

USB-Speichergerät 44

WMA 36,44

ZONE2 69

ZONE3 69

Wiedergabe-Modus (Steuerungsdock für den iPod) 80

Wiedergabe-Modus (USB) 81

Wiederholen 80, 81

Windows Media DRM 130

Windows Media Player Ver.11 130

WMA 130

X

x.v.Color 16, 130

道Z

Zeichen 74

Zeicheneingabe 74

ZONE2 68,117,130

ZONE3 68,117,130

Zone umbenennen 101

Zubehör 2

Zufallswiedergab 80, 81

Zurücksetzen des Mikroprozessors 134

Zuweis. 91
