Produkttyp	Audio-Video-Receiver
Marke	Denon
Modell	DN474A
Rackmontage	Ja (Winkel im Lieferumfang)
Audioeingänge	Euroblock-Stecker 6-polig (2x) und 4-polig (4x) im Lieferumfang
Audioausgänge	Euroblock-Stecker für Lautsprecher
LED-Anzeigen	Signal (grün), Clipping (rot), Schutz (rot)
Einstellungen	Pegelregler pro Kanal
Betriebsart	Auswahl 70 V / 100 V (DIP-Schalter)
Schutz	Überhitzungsschutz (Schutzmodus)
Stromversorgung	Netz (Kabel im Lieferumfang)
Sicherung	Austauschbar (geeignete Nennstromstärke erforderlich)
Wartung	Lüftungsgitter freihalten
Sicherheit	Erdung über Masseanschlüsse
Mitgeliefertes Zubehör	Euroblock-Stecker, Netzkabel, Rackwinkel, Bedienungsanleitung
Dokumentation	Bedienungsanleitung (24 Seiten, französisch)

Häufig gestellte Fragen - DN474A DENON

Wie schließe ich Kabel an die Euroblock-Stecker an?

Verdrillen Sie das Lautsprecher- oder Quellkabel, führen Sie es in den entsprechenden Anschluss ein, bis es fest sitzt. Drücken Sie bei Bedarf mit einem kleinen Schraubendreher auf die Feder. Schließen Sie dann den Euroblock-Stecker an die Klemme des DN-474A an.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an den Netzeingang und die Steckdose angeschlossen ist. Wenn die Sicherung defekt ist, ersetzen Sie sie durch eine Sicherung mit geeignetem Nennstrom.

Warum kommt kein Ton oder ist der Ton verzerrt?

Stellen Sie sicher, dass alle Kabel und Geräte ordnungsgemäß angeschlossen und nicht beschädigt sind. Überprüfen Sie die Einstellungen Ihrer Lautsprecher und des Mischpults. Reduzieren Sie die Lautstärke, wenn die Clipping-LED leuchtet.

Wie stelle ich den Ausgangspegel ein?

Drehen Sie die Pegelregler an der Vorderseite, um den Ausgangspegel jedes Kanals einzustellen. Beobachten Sie die Signal-LEDs für einen optimalen Pegel.

Was bedeuten die LEDs auf der Vorderseite?

Grüne LED: optimales Eingangssignal. Rote LED (Clipping): verzerrtes oder übersteuertes Signal, reduzieren Sie die Lautstärke. Rote LED (Schutz): Überhitzung, das Gerät schaltet das Signal zum Schutz ab.

Wie verwende ich den 70V/100V-Modus-Wahlschalter?

Stellen Sie die DIP-Schalter auf der Rückseite auf die gewünschte Position (70V oder 100V) für die Ausgänge 3 und 4. Dadurch wird die Ausgangsspannung an die verwendeten Lautsprecher angepasst.

Wie ersetze ich die Sicherung?

Heben Sie die Sicherungslasche auf der Rückseite an, entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine Sicherung mit geeignetem Nennstrom. Die Verwendung einer falschen Nennstromstärke kann das Gerät beschädigen.

Besteht die Gefahr einer Überhitzung?

Ja, das Gerät schaltet in den Schutzmodus, wenn die Innentemperatur zu hoch wird. Um dies zu vermeiden, stellen Sie sicher, dass die Lüftungsgitter nicht blockiert sind und das Gerät gut belüftet ist.

Kann ich unsymmetrische Quellen anschließen?

Ja, aber achten Sie darauf, dass der Minuspol (-) mit Masse (G) verbunden ist, um Störgeräusche zu vermeiden. Beachten Sie das Anschlussschema in der Anleitung.

Wie erhalte ich eine Übersetzung der Bedienungsanleitung?

Wählen Sie auf der Download-Seite die gewünschte Sprache aus und geben Sie Ihre E-Mail-Adresse an. Eine übersetzte Version wird Ihnen zugesandt.

BEDIENUNGSANLEITUNG DN474A DENON

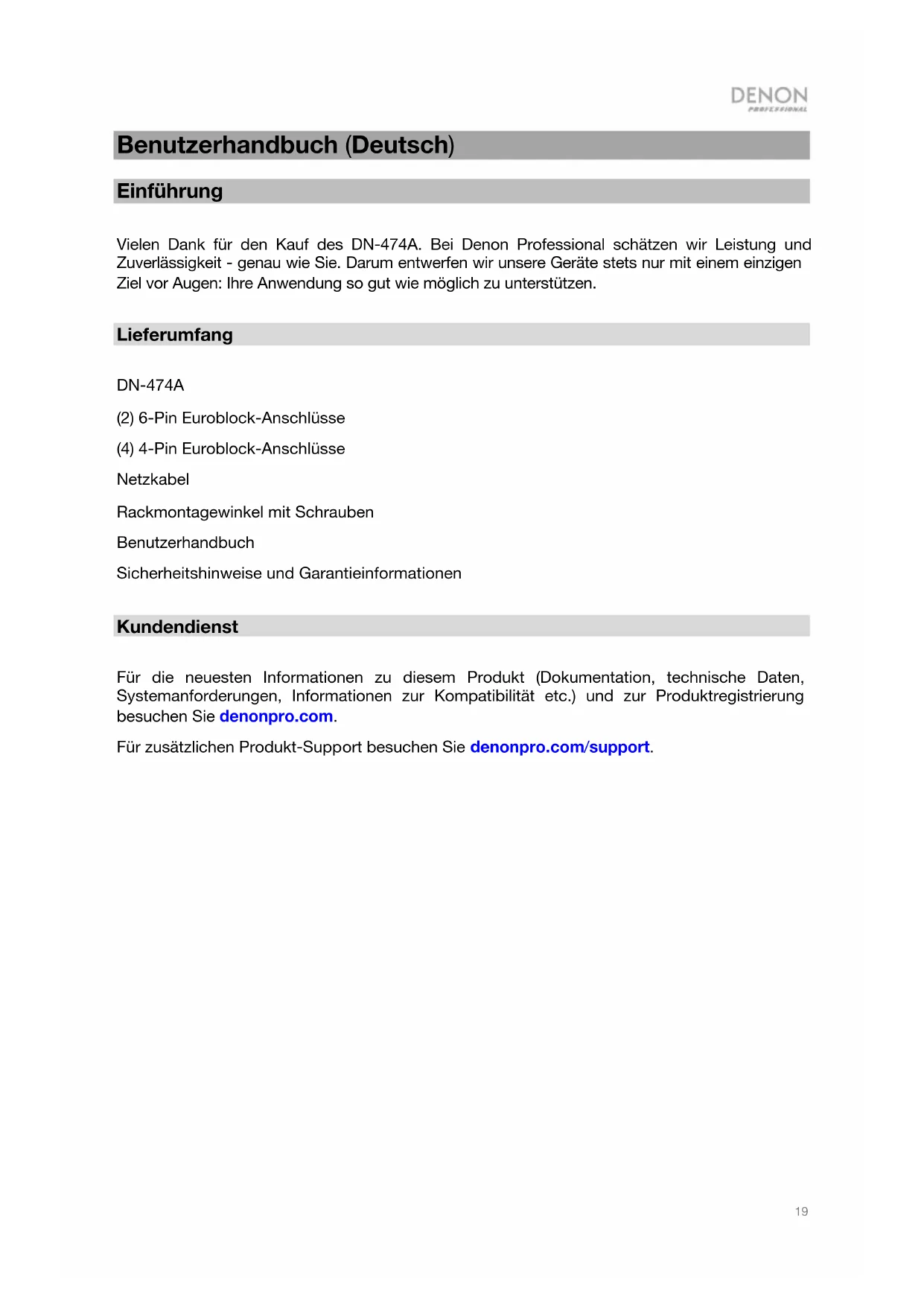

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des DN-474A. Bei Denon Professional schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.

Lieferumfang

DN-474A

Rackmontagewinkel mit Schrauben

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie denonpro.com.

Für zusätzlichen Produkt-Support besuchen Sie denonpro.com/support.

Funktionen

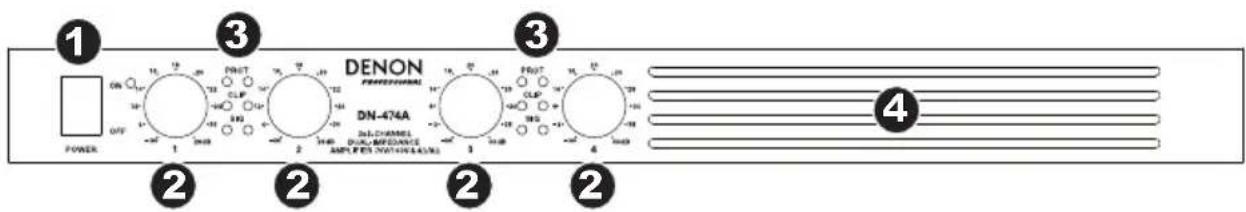

Vorderseite

1. Netzschalter: Drücken Sie diesen Schalter, um DN-474A ein- oder auszuschalten.
2. Pegelregler: Drehen Sie diese Regler, um den Ausgangspegel für jede Canale einzustellen.

3. Signal-/Clipping/Schutz-LEDs: Diese Dioden leuchten in unterschiedlichen Farben, um den Signalstatus des jeweiligen Canale-Eingänge anzuzeigen:

4. Signal-LED: Die Signal-LED des Eingangs leuchtet grün, wenn ein Signal mit optimalem Pegel empfangen wird.

5. Rot: Clip-LED: Die Clip-LED des Eingangs leuchtet, wenn die LED rot leuchtet (höher als 0 dB). Drehen Sie den Pegelregler gegen den Uhrzeigersinn oder V

6. Schutz-LED: Wenn die Schutz-LED rot leuchtet, befindet sich das Gerät im Hitzeschutzmodus und gibt keinen Ton aus. Um die Tonausgabe wiederherzustellen reduzieren Sie die Temperatur, indem Sie auf gute Belüftung achten und den Signalpege verringern.

7. Lufteinlassöffnungen: Halten Sie die Lufteinlässe frei von Hindernissen, damit die Luft durch das Frontgitter strömen kann, um die richtige Leistung zu erzielen.

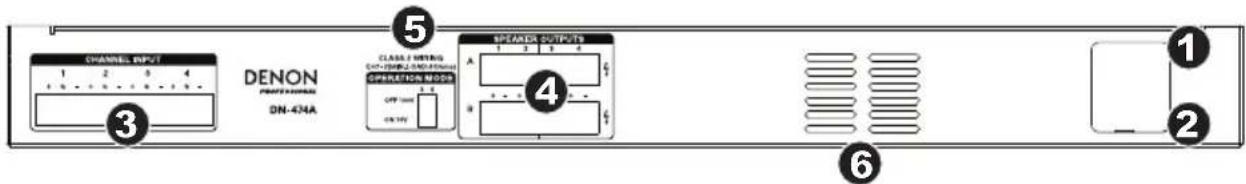

Rückseite

1. Stromanschluss: Verwenden sie das mitgelieferte Stromkabel, um diesen Eingang mit einer Steckdose zu verbinden.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt. Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Eingänge: Verwenden Sie Euroblock-Anschlüsse, um diese Canaleneingänge mit Ihrer Audioquellen zu verbinden. Jeder Canaleneingang hat eine Basis (G), einen kalten/negativ (-) und einen heißen/positiv (+) anschluss. Vergewissern Sie sich, dass die Verkabelung aller Geräte mit den jeweiligen Anschlüssen übereinstimmt.
4. Ausgänge: Verwenden Sie Euroblock-Anschlüsse, um diese Canale Ausgänge mit Ihre Stellen Sie sicher, dass die Verdrahtung jedes Lautsprechers für jeden Ausgang korrekt erfolgt.
5. Betriebsmodusschalter: Wählen Sie den Betriebsmodus (70V oder 100V) für Ausgänge 3 und 4, indem Sie die DIP-Schalter in die gewünschte Position bringen.
6. Abluftöffnungen: Luft aus dem vorderen Einlass strömt durch das Gerät und tritt hier aus. Um eine einwandfreie Funktion zu gewährleisten, blockieren Sie den Luftauslass nicht.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

1. Verwenden Sie den mitgelieferten Euroblock-Anschlüsse um die Eingänge auf der Rückseite an Ihre Audioquellen anzuschließen.
2. Jeder Canaleneingang hat eine Basis (G), einen kalten/negativ (-) und einen heißen/positiv (+) anschluss.
3. Verwenden Sie den mitgelieferten Euroblock-Anschlüsse um die Ausgänge auf der Rückseite an Ihre Lautsprechern anzuschließen.
4. Verwenden sie das mitgelieferte Stromkabel, um die Stromanschluss mit einer Steckdose zu verbinden.
5. Schalten Sie alle Ihre Audioquellen ein (Blu-ray-Player ^® , Stereoanlagen, Mikrophone, Verstärker etc.).
6. Drücken Sie Netzschalter, um DN-474A einzuschalten.
7. Stellen Sie bei Bedarf die Pegelregler für jeden Canaleneingang ein.

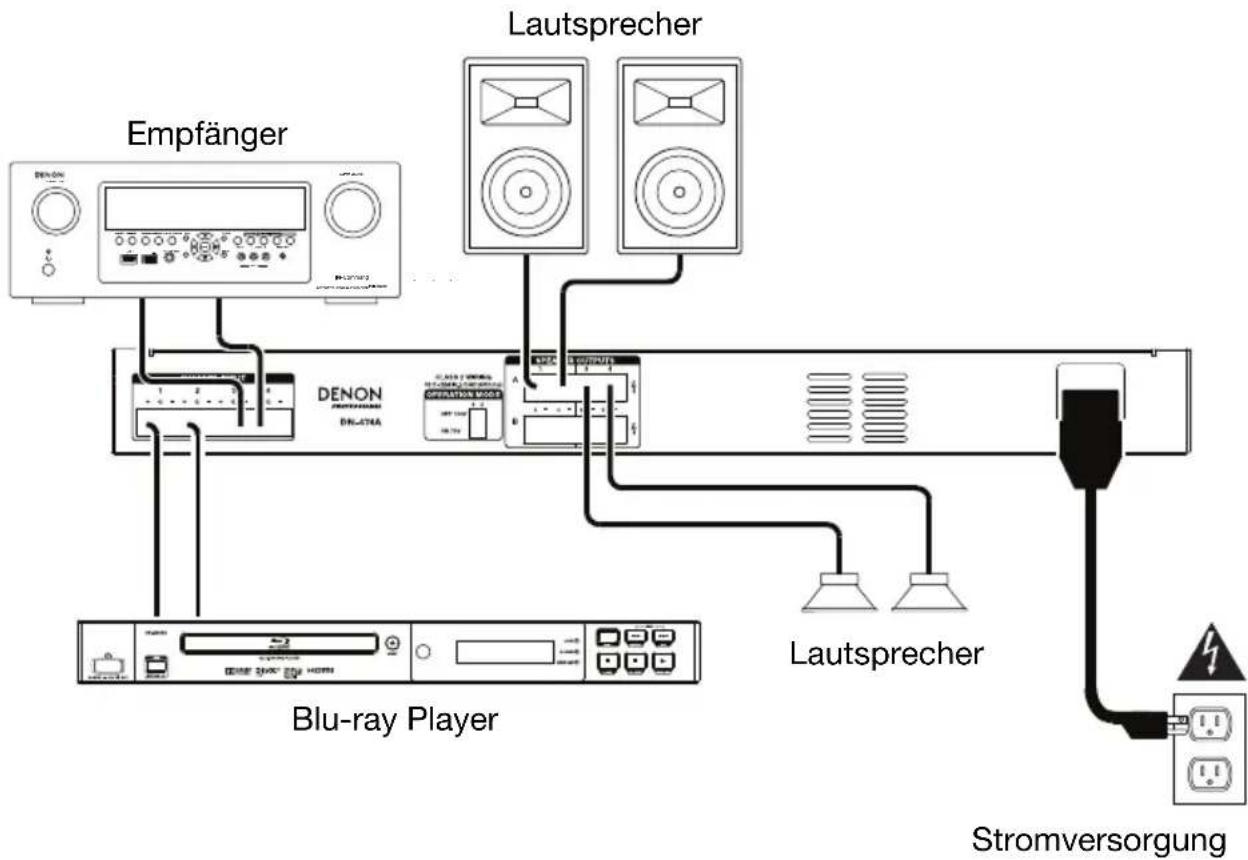

Beispiel


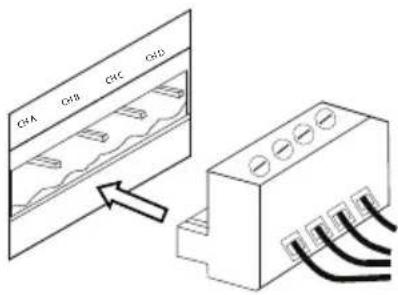

Verwenden eines Euroblock-Anschlusses

1. Verdrillen Sie die Lautsprecherkabel, um einen festen Strang zu bilden und bringen Sie diesen in den entsprechenden Anschluss ein. Schieben Sie den Draht soweit ein, bis er im Inneren gesichert ist.
2. Bringen Sie den Euroblock-Anschluss an die sklemme am DN-474A an.
3. Um den Draht zu trennen, verwenden Sie einen kleinen Schraubendreher, um die Feder oberhalb des Anschlusses einzudrücken, während Sie den Draht herausziehen.

Fehlerbehebung

Wenn Sie ein Problem haben, gehen Sie wie folgt vor:

• Sorgen Sie dafür, dass alle Kabel und Geräte Medien richtig und fest angeschlossen sind.
• Achten Sie darauf, dass DN-474A laut vorliegendem Benutzerhandbuch verwendet wird.
• Achten Sie darauf, dass Ihre anderen Geräte oder Medien ordnungsgemäß funktionieren.
• Wenn Sie glauben, dass DN-474A nicht ordnungsgemäß funktioniert, überprüfen Sie die folgende Tabelle auf Lösungen für das Problem.

Problem:	Lösung:	Siehe:
Das Gerät lässt sich nicht einschalten.	Vergewissern Sie sich, dass derNetzeingangdes DN-474A ordnungsgemäß mit dem mitgelieferten Netzkabel an eine Steckdose angeschlossen ist.		Setup
Das DN-474A gibt keinen Ton aus bzw. der Ton klingt verzerrt.	Stellen Sie sicher, dass alle Kabel- und Geräteanschlüsse sicher und korrekt sind.Achten Sie darauf, dass keine Kabel beschädigt sind.Vergewissern Sie sich, dass die Einstellungen auf Ihrem Lautsprecher, Mixer usw. korrekt sind.		Setup
Die Tonausgabe hat ein Brummen oder Rauschen.	Überprüfen Sie die Polarität der Eingangsanschlüsse.Wenn eine unsymmetrische Verbindung verwendet wird, stellen Sie sicher, dass der Anschluss (-) mit GND verbunden ist.Wenn die Clip-LED leuchtet, verringern Sie die Ausgangslautstärke.Überprüfen Sie die Polarität der Lautsprecheranschlüsse.		Setup
