DN474A - Récepteur audio-vidéo DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	Denon
Modèle	DN474A
Montage en rack	Oui (équerres fournies)
Entrées audio	Connecteurs Euroblock 6 broches (2x) et 4 broches (4x) fournis
Sorties audio	Connecteurs Euroblock pour enceintes
Indicateurs LED	Signal (vert), écrêtage (rouge), protection (rouge)
Réglages	Boutons de niveau par canal
Mode de fonctionnement	Sélecteur 70 V / 100 V (commutateurs DIP)
Protection	Protection contre la surchauffe (mode protection)
Alimentation	Secteur (câble fourni)
Fusible	Remplaçable (calibre approprié requis)
Entretien	Dégager les grilles d'entrée et de sortie d'air
Sécurité	Mise à la terre via connecteurs de masse
Accessoires inclus	Connecteurs Euroblock, câble d'alimentation, équerres de rack, guide d'utilisation
Documentation	Notice d'utilisation (24 pages, français)

FOIRE AUX QUESTIONS - DN474A DENON

Comment brancher des câbles sur les connecteurs Euroblock ?

Torsadez le fil de l'enceinte ou de la source, insérez-le dans le port approprié jusqu'à ce qu'il soit bien fixé. Utilisez un petit tournevis pour appuyer sur le ressort si nécessaire. Connectez ensuite le connecteur Euroblock à la borne du DN-474A.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à l'entrée d'alimentation et à la prise secteur. Si le fusible est endommagé, remplacez-le par un fusible de calibre approprié.

Pourquoi n'y a-t-il aucun son ou le son est-il déformé ?

Assurez-vous que tous les câbles et appareils sont correctement raccordés et non endommagés. Vérifiez les paramètres de vos enceintes et de la console de mixage. Réduisez le volume si la LED d'écrêtage est allumée.

Comment régler le niveau de sortie ?

Tournez les boutons de niveau situés sur le panneau avant pour régler le niveau de sortie de chaque canal. Observez les LED de signal pour un niveau optimal.

Que signifient les LED sur le panneau avant ?

LED verte : signal d'entrée optimal. LED rouge (écrêtage) : signal déformé ou écrêté, réduisez le volume. LED rouge (protection) : surchauffe, l'appareil coupe le signal pour se protéger.

Comment utiliser le sélecteur de mode 70V/100V ?

Déplacez les commutateurs DIP sur le panneau arrière à la position désirée (70V ou 100V) pour les sorties 3 et 4. Ceci permet d'adapter la tension de sortie aux enceintes utilisées.

Comment remplacer le fusible ?

Soulevez la languette du fusible sur le panneau arrière, retirez le fusible endommagé et remplacez-le par un fusible de calibre approprié. L'utilisation d'un calibre inapproprié peut endommager l'appareil.

Y a-t-il un risque de surchauffe ?

Oui, l'appareil passe en mode protection si la température interne devient trop élevée. Pour éviter cela, assurez-vous que les grilles d'entrée et de sortie d'air ne sont pas obstruées et que l'appareil est bien ventilé.

Puis-je connecter des sources asymétriques ?

Oui, mais veillez à ce que la borne négative (-) soit reliée à la masse (G) pour éviter des bruits parasites. Consultez le schéma de câblage dans la notice.

Comment obtenir une traduction de la notice ?

Sur la page de téléchargement, sélectionnez la langue souhaitée et indiquez votre adresse email. Une version traduite vous sera envoyée.

MODE D'EMPLOI DN474A DENON

Guide d'utilisation (Français)

Introduction

Merci d'avoir fait l'acquisition du DN-474A. Chez Denon Professional, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte

DN-474A

(2) 6-broches connecteurs Euroblock
(4) 4-broches connecteurs Euroblock

Câble d'alimentation

Équerres avec vis de montage en rack

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l'enregistrement du produit, veuillez visiter denonpro.com.

Pour de l'assistance supplémentaire, veuillez visiter le site denonpro.com/support.

Caractéristiques

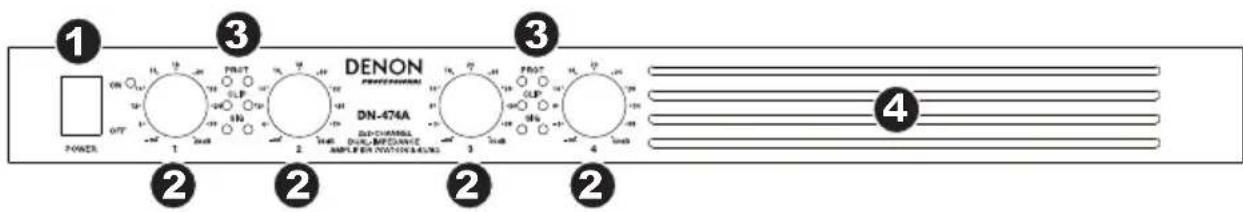

Panneau avant

1. Interrupteur d'alimentation : Cette interrupteur permet de mettre le DN-474A sous et hors tension.
2. Boutons de niveau : Ces boutons permettent de régler le niveau de sortie de chaque canale.

3. DEL du signal/d'écrêtage/protection : Ces voyants s'allument de couleurs différentes afin d'indiquer l'état du signal de chaque entrée canale :

4. DEL du signal : La DEL du signal d'entrée devient verte lorsque le signal d'entrée est de niveau optimal.

5. DEL d'écrêtage : La DEL d'écrêtage du signal d'entrée devient rouge lorsque le signal est déformé ou écrêté (plus de 0 dB). Tournez le bouton de niveau correspondant dans le sens antihoraire ou diminuez le volume de la source d'entrée afin d'empêcher l'écrêtage (distorsion).

6. DEL de protection : Lorsque la DEL de protection devient rouge, l'appareil passe en mode de protection contre la surchauffe et arrête de produire un signal. Pour rétablir le signal, vous devez réduire la température de l'appareil en vous assurant qu'il y a une bonne ventilation et diminuez le niveau de signal.

7. Grilles d'entrée d'air : Veillez à maintenir les grilles libres de toute obstruction afin de permettre à l'air de circuler à travers la grille avant et d'assurer le bon fonctionnement de l'appareil.

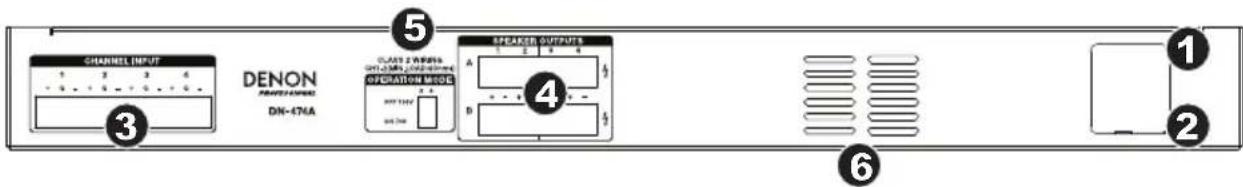

Panneau arrière

1. Entrée d'alimentation : Utilisez le câble d'alimentation fourni pour brancher cette entrée à une prise secteur.
2. Fusible : Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié. L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Entrées : Utilisez les connecteurs Euroblock pour relier ces entrées de canale à vos sources audio. Chaque canale dispose d'un connecteur de masse (G), d'un connecteur froid/négatif (-), et d'un connecteur chaud/positif (+). Veillez à ce que le câblage de chaque appareil corresponde à chaque connecteur.
4. Sorties : Utilisez les connecteurs Euroblock pour relier ces sorties de canale à vos enceintes. Veillez à ce que le câblage de chaque enceinte soit fait correctement pour chaque sortie.
5. Sélecteur de mode fonctionnement : Ce sélecteur permet de choisir le mode de fonctionnement (70 V ou 100 V) pour sorties 3 et 4 en déplaçant les commutateurs DIP à la position désirée.
6. Grilles de sortie d'air : L'air aspiré par la grille d'entrée d'air à l'avant traverse l'appareil et est ensuite évacué par cette sortie d'air. Afin d'assurer le bon fonctionnement de l'appareil, veillez à ne pas bloquer cette sortie d'air.

Démarrage

Les éléments qui ne figurent pas dans Introduction > Contenu de la boîte sont vendus séparément.

1. Utilisez le connecteurs Euroblock fourmi pour connecter les entrées du panneau arrière à vos sources audio.
2. Chaque canale dispose d'un connecteur de masse (G), d'un connecteur froid/négatif (-), et d'un connecteur chaud/positif (+).
3. Utilisez le connecteurs Euroblock fourni pour connecter les sorties du panneau arrière à vos enceintes.
4. Utilisez le câble d'alimentation fourni pour brancher l'entrée d'alimentation à une prise secteur.
5. Mettez toutes vos sources audio (lecteurs Blu-ray, systèmes audio, microphones, amplificateurs, etc.) sous tension.
6. Appuyez sur l'interrupteur d'alimentation pour mettre le DN-474A sous tension.
7. Réglez le bouton du niveau d'entrée de chaque canale au besoin.

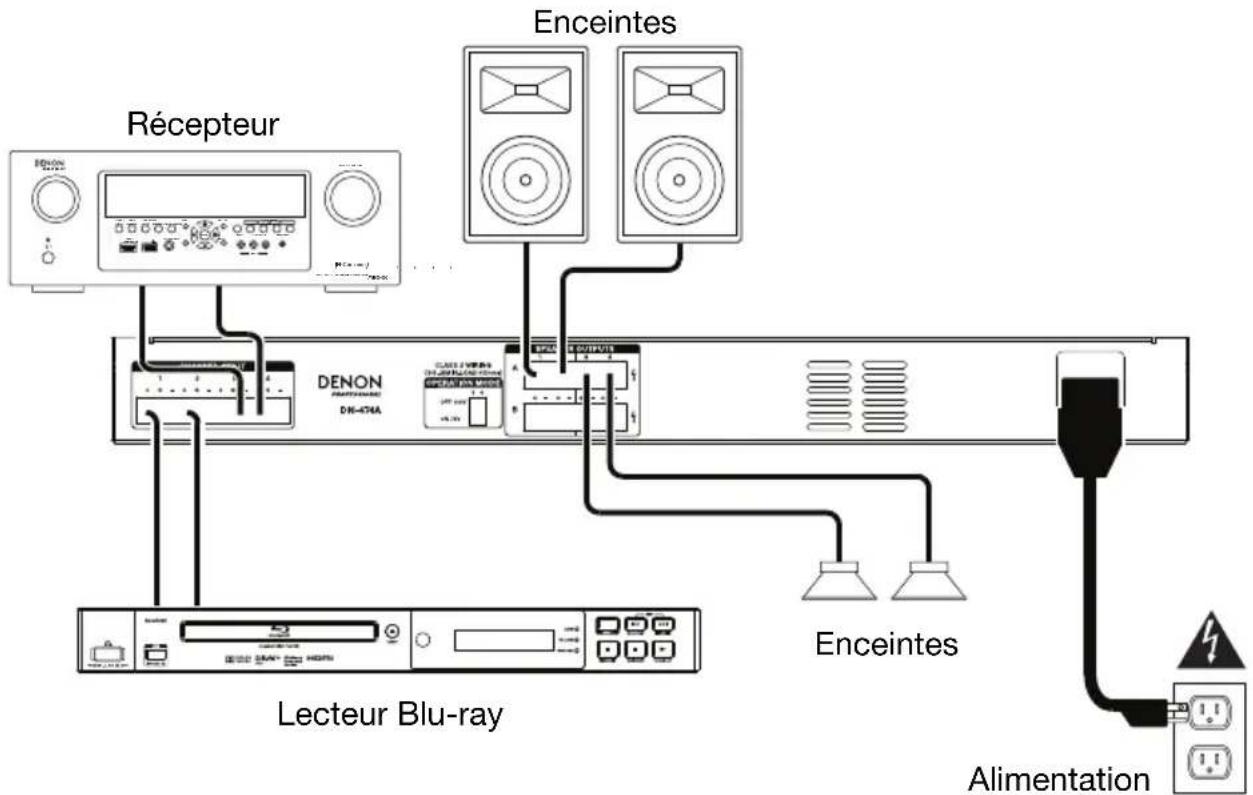

Exemple


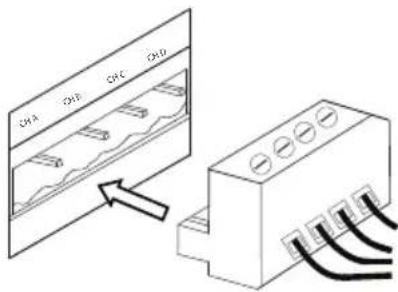

Utilisation d'un connecteur Euroblock

1. Torsadez le fil de l'enceinte pour former un brin serré et insérez-le dans le port approprié, en poussant le fil jusqu'à ce qu'il soit bien fixé à l'intérieur.
2. Fixez le connecteur Euroblock à la borne du DN-474A.
3. Pour débrancher un fil, utilisez un petit tournevis pour appuyer sur le ressort au-dessus du port tout en tirant le fil.

En cas de problème, procédez comme suit :

• Assurez-vous que tous les câbles et les autres périphériques sont correctement raccordés.
  • Assurez-vous que vous utilisez DN-474A comme indiqué dans ce guide d'utilisation.
  • Assurez-vous que vos autres appareils ou médias fonctionnent correctement.
• Si vous croyez que DN-474A ne fonctionne pas correctement, vérifiez le tableau suivant afin de trouver le problème et la solution.

Problème : Solution :		Veuillez consulter :
L’appareil ne s’allume pas.	Veuillez vous assurer que le câble d’alimentation du DN-474A est correctement branché à l’entrée d’alimentation et à la prise secteur.	Installation
Le DN-474A ne produit aucun son, ou le son est déformé.	Assurez-vous que tous les câbles et appareils soient correctement raccordés.Assurez-vous que les câbles ne soient pas endommagés.Assurez-vous que les paramètres de votre enceinte, console de mixage, etc. soient correctement réglés.	Installation
Il y a un ronflement ou des bruits parasites dans le signal.	Vérifiez la polarité des connexions d’entrée.Si une connexion asymétrique est utilisée, veillez à ce que la borne (-) soit reliée à la mise à la terre (GND).Si la DEL d’écrêtage est allumée, réduisez le volume de sortie.Vérifiez la polarité des connexions d’enceintes.	Installation
