DN474A - Receptor de audio y vídeo DENON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor de audio y vídeo
Marca	Denon
Modelo	DN474A
Montaje en rack	Sí (escuadras incluidas)
Entradas de audio	Conectores Euroblock de 6 pines (2x) y de 4 pines (4x) incluidos
Salidas de audio	Conectores Euroblock para altavoces
Indicadores LED	Señal (verde), recorte (rojo), protección (rojo)
Ajustes	Botones de nivel por canal
Modo de funcionamiento	Selector 70 V / 100 V (interruptores DIP)
Protección	Protección contra sobrecalentamiento (modo protección)
Alimentación	Red eléctrica (cable incluido)
Fusible	Reemplazable (calibre adecuado requerido)
Mantenimiento	Despejar las rejillas de entrada y salida de aire
Seguridad	Puesta a tierra mediante conectores de masa
Accesorios incluidos	Conectores Euroblock, cable de alimentación, escuadras de rack, guía de uso
Documentación	Manual de instrucciones (24 páginas, francés)

Preguntas frecuentes - DN474A DENON

¿Cómo conectar cables en los conectores Euroblock?

Retuerza el cable del altavoz o de la fuente, insértelo en el puerto apropiado hasta que quede bien fijado. Use un destornillador pequeño para presionar el resorte si es necesario. Luego conecte el conector Euroblock al terminal del DN-474A.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente conectado a la entrada de alimentación y al enchufe de red. Si el fusible está dañado, reemplácelo por un fusible de calibre adecuado.

¿Por qué no hay sonido o el sonido está distorsionado?

Asegúrese de que todos los cables y dispositivos estén correctamente conectados y no dañados. Verifique la configuración de sus altavoces y la mesa de mezclas. Reduzca el volumen si el LED de recorte está encendido.

¿Cómo ajustar el nivel de salida?

Gire los botones de nivel ubicados en el panel frontal para ajustar el nivel de salida de cada canal. Observe los LED de señal para un nivel óptimo.

¿Qué significan los LED en el panel frontal?

LED verde: señal de entrada óptima. LED rojo (recorte): señal distorsionada o recortada, reduzca el volumen. LED rojo (protección): sobrecalentamiento, el aparato corta la señal para protegerse.

¿Cómo usar el selector de modo 70V/100V?

Mueva los interruptores DIP en el panel posterior a la posición deseada (70V o 100V) para las salidas 3 y 4. Esto permite adaptar la tensión de salida a los altavoces utilizados.

¿Cómo reemplazar el fusible?

Levante la lengüeta del fusible en el panel posterior, retire el fusible dañado y reemplácelo por un fusible de calibre adecuado. El uso de un calibre inadecuado puede dañar el aparato.

¿Existe riesgo de sobrecalentamiento?

Sí, el aparato entra en modo protección si la temperatura interna se vuelve demasiado alta. Para evitarlo, asegúrese de que las rejillas de entrada y salida de aire no estén obstruidas y que el aparato esté bien ventilado.

¿Puedo conectar fuentes asimétricas?

Sí, pero asegúrese de que el borne negativo (-) esté conectado a masa (G) para evitar ruidos parásitos. Consulte el esquema de cableado en el manual.

¿Cómo obtener una traducción del manual?

En la página de descarga, seleccione el idioma deseado e indique su dirección de correo electrónico. Se le enviará una versión traducida.

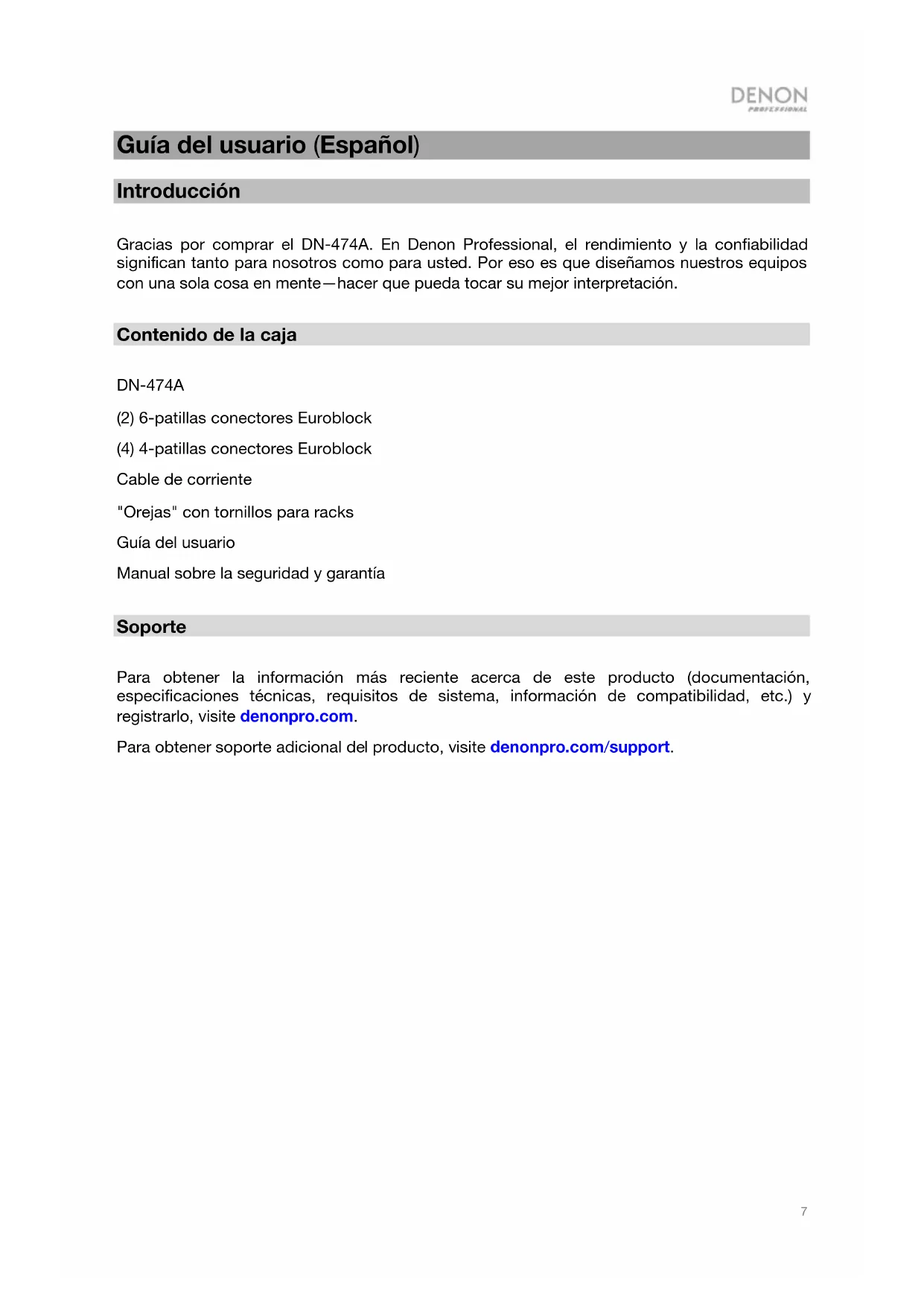

MANUAL DE USUARIO DN474A DENON

Guía del usuario (Español)

Introducción

Gracias por comprar el DN-474A. En Denon Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.

Contenido de la caja

DN-474A

(2) 6-patillas conectores Euroblock
(4) 4-patillas conectores Euroblock

Cable de corriente

"Orejas" con tornillos para racks

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite denonpro.com.

Para obtener soporte adicional del producto, visite denonpro.com/support.

Características

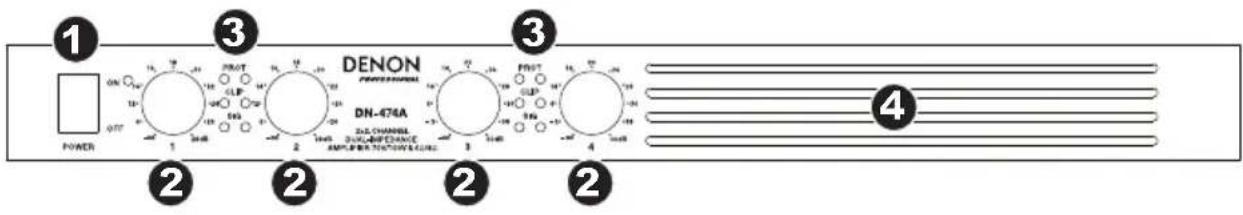

Panel frontal

1. Interruptor de encendido: Pulse este interruptor para encender o apagar el DN-474A.
2. Perilla de nivel: Gire estas perillas para ajustar el nivel de salida de cada canal.

3. LED de señal/clip: Estas luces se encenderán con diferentes colores para mostrar el estado de la señal de cada entrada de canal:

4. LED de señal: El LED de señal de la entrada se encenderá de verde cuando esté recibiendo una señal con el nivel óptimo.

5. LED de recorte: El LED de recorte llega a su "pico" cuando el LED se enciende de rojo (más de 0 dB). Gire su perilla Level (Nivel) en sentido antihorario o disminuya el volumen de la fuente para evitar el "recorte" (distorsión).

6. LED de protección: Si el LED de protección se enciende de rojo, la unidad se encuentra en modo de protección y no emitirá sonido. Para restaurar la salida de sonido, reduzca la temperatura asegurándose de que haya una buena ventilación y disminuyendo el nivel de la señal.

7. Ventilaciones de entrada de aire: Mantenga las ventilaciones libres de obstrucciones para permitir que el aire fluya a través de la rejilla delantera asegurando así un buen funcionamiento.

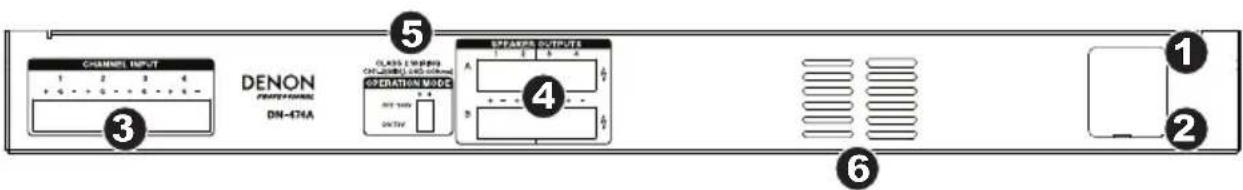

Panel trasero

1. Entrada de corriente: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada. Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
3. Entradas: Utilice conectores Euroblock para conectar estas entradas de canal a sus fuentes de audio. Cada entrada tiene un conector a tierra (G), un conector frío/negativo (-), y un conector caliente/positivo (+). Asegúrese de que el cableado de cada dispositivo coincida con cada conexión.
4. Salidas: Utilice conectores Euroblock para conectar estas salidas de canal a sus altavoces. Asegúrese de que el cableado de cada altavoz sea el correcto para cada salida.
5. Interruptor de modo de operación: Seleccione el modo de operación a 70 V o 100 V para salidas 3 y 4 del canal moviendo los interruptores dip a la posición deseada.
6. Ventilaciones de escape: El aire que proviene desde las entradas delanteras fluye por la unidad y sale por aquí. Para obtener un mejor funcionamiento, no obstruya esta salida de aire.

Instalación

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

1. Utilice los conectores Euroblock incluido para conectar las entradas del panel trasero a sus fuentes de audio.
2. Cada entrada tiene un conector a tierra (G), un conector frío/negativo (-), y un conector caliente/positivo (+).
3. Utilice los conectores Euroblock incluido para conectar las salidas del panel trasero a sus altavoces.
4. Utilice el cable de corriente incluido para conectar la entrada de corriente a una toma de corriente.
5. Encienda todas sus fuentes de audio (reproductores de Blu-ray ^® , estéreos, micrófonos, amplificadores, etc.).
6. Pulse el interruptor de encendido para encender el DN-474A.
7. Ajuste las perillas de nivel de cada entrada de canal según sea necesario.

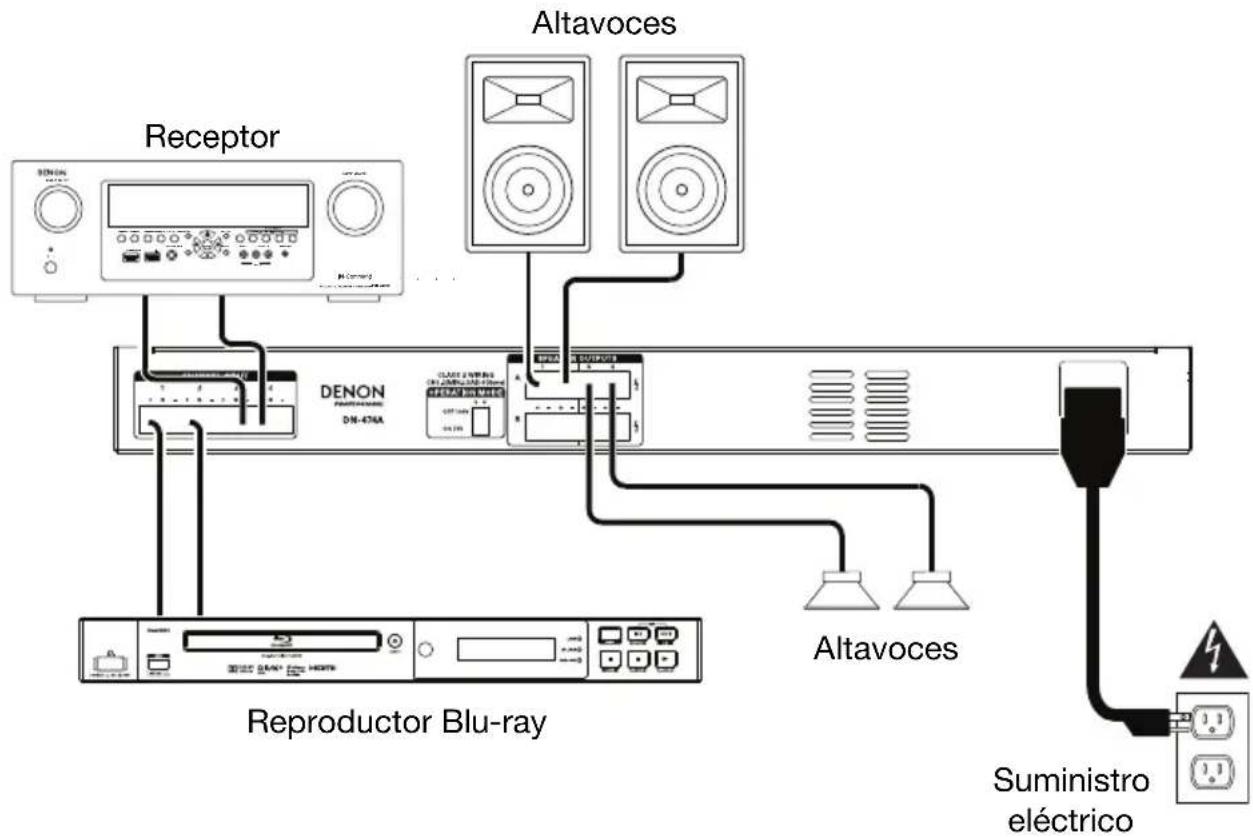

Ejemplo


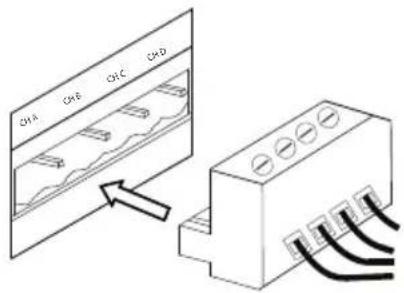

Uso del conector Euroblock

1. Retuerza el cable del altavoz para formar cable ajustado e insértelo en el puerto apropiado, empujando el cable hasta que quede sujetado firmemente en el interior.
2. Sujete el conector Euroblock el terminal de entrada del DN-474A.
3. Para desconectar un cable, utilice un destornillador pequeño para presionar el resorte encima del puerto de inserción mientras que tira del cable hacia fuera.

Solución de problemas

Si experimenta problemas, realice lo siguiente:

• Asegúrese de que todos los cables y los otros dispositivos estén conectados firme y correctamente.
• Asegúrese de estar utilizando DN-474A como describe esta guía del usuario.
• Asegúrese de que todos sus otros dispositivos o medios funcionen correctamente.
• Si cree que DN-474A no está funcionando correctamente, busque su problema y solución en la siguiente tabla.

Problema: Solución: Consulte:
La unidad no se enciende.	Asegúrese de que la entrada de corriente del DN-474A esté conectada correctamente a una toma de corriente utilizando el cable de corriente incluido.	Instalación
El DN-474A no emite ningún sonido o el sonido está distorsionado.	Asegúrese de que todas las conexiones de cables y dispositivos estén firmes y correctas.Asegúrese de que ninguno de los cables esté dañado.Asegúrese de que los ajustes en su altavoz, mezclador, etc. sean correctos.	Instalación
El sonido tiene un zumbido o ruido.	Verifique la polaridad de las conexiones de entrada.Si se está utilizando una conexión no balanceada, asegúrese de que el terminal (-) esté conectado a GND.Si el LED de recorte está encendido, disminuya el volumen de salida.Verifique la polaridad de las conexiones del altavoz.	Instalación
