Tipo di prodotto	Ricevitore audio-video
Marca	Denon
Modello	DN474A
Montaggio su rack	Sì (staffette incluse)
Ingressi audio	Connettori Euroblock a 6 pin (2x) e 4 pin (4x) inclusi
Uscite audio	Connettori Euroblock per altoparlanti
Indicatori LED	Segnale (verde), clipping (rosso), protezione (rosso)
Regolazioni	Manopole di livello per canale
Modalità di funzionamento	Selettore 70 V / 100 V (interruttori DIP)
Protezione	Protezione contro il surriscaldamento (modalità protezione)
Alimentazione	Rete (cavo incluso)
Fusibile	Sostituibile (calibro appropriato richiesto)
Manutenzione	Mantenere libere le griglie di ingresso e uscita dell'aria
Sicurezza	Messa a terra tramite connettori di massa
Accessori inclusi	Connettori Euroblock, cavo di alimentazione, staffette da rack, guida all'uso
Documentazione	Manuale d'uso (24 pagine, italiano)

Domande frequenti - DN474A DENON

Come collegare i cavi ai connettori Euroblock?

Torcete il filo dell'altoparlante o della sorgente, inseritelo nella porta appropriata fino a quando non è ben fissato. Utilizzate un piccolo cacciavite per premere sulla molla se necessario. Collegate quindi il connettore Euroblock al morsetto del DN-474A.

Cosa fare se l'apparecchio non si accende?

Verificate che il cavo di alimentazione sia correttamente collegato all'ingresso di alimentazione e alla presa a muro. Se il fusibile è danneggiato, sostituitelo con un fusibile di calibro appropriato.

Perché non c'è audio o l'audio è distorto?

Assicuratevi che tutti i cavi e gli apparecchi siano correttamente collegati e non danneggiati. Verificate le impostazioni dei vostri altoparlanti e del mixer. Riducete il volume se il LED di clipping è acceso.

Come regolare il livello di uscita?

Ruotate le manopole di livello situate sul pannello frontale per regolare il livello di uscita di ogni canale. Osservate i LED di segnale per un livello ottimale.

Cosa significano i LED sul pannello frontale?

LED verde: segnale di ingresso ottimale. LED rosso (clipping): segnale distorto o clip, riducete il volume. LED rosso (protezione): surriscaldamento, l'apparecchio interrompe il segnale per proteggersi.

Come utilizzare il selettore di modalità 70V/100V?

Spostate gli interruttori DIP sul pannello posteriore nella posizione desiderata (70V o 100V) per le uscite 3 e 4. Ciò consente di adattare la tensione di uscita agli altoparlanti utilizzati.

Come sostituire il fusibile?

Sollevate la linguetta del fusibile sul pannello posteriore, rimuovete il fusibile danneggiato e sostituitelo con un fusibile di calibro appropriato. L'uso di un calibro inappropriato può danneggiare l'apparecchio.

C'è rischio di surriscaldamento?

Sì, l'apparecchio entra in modalità protezione se la temperatura interna diventa troppo alta. Per evitare ciò, assicuratevi che le griglie di ingresso e uscita dell'aria non siano ostruite e che l'apparecchio sia ben ventilato.

Posso collegare sorgenti sbilanciate?

Sì, ma assicuratevi che il morsetto negativo (-) sia collegato a massa (G) per evitare rumori parassiti. Consultate lo schema di cablaggio nel manuale.

Come ottenere una traduzione del manuale?

Nella pagina di download, selezionate la lingua desiderata e indicate il vostro indirizzo email. Vi verrà inviata una versione tradotta.

MANUALE UTENTE DN474A DENON

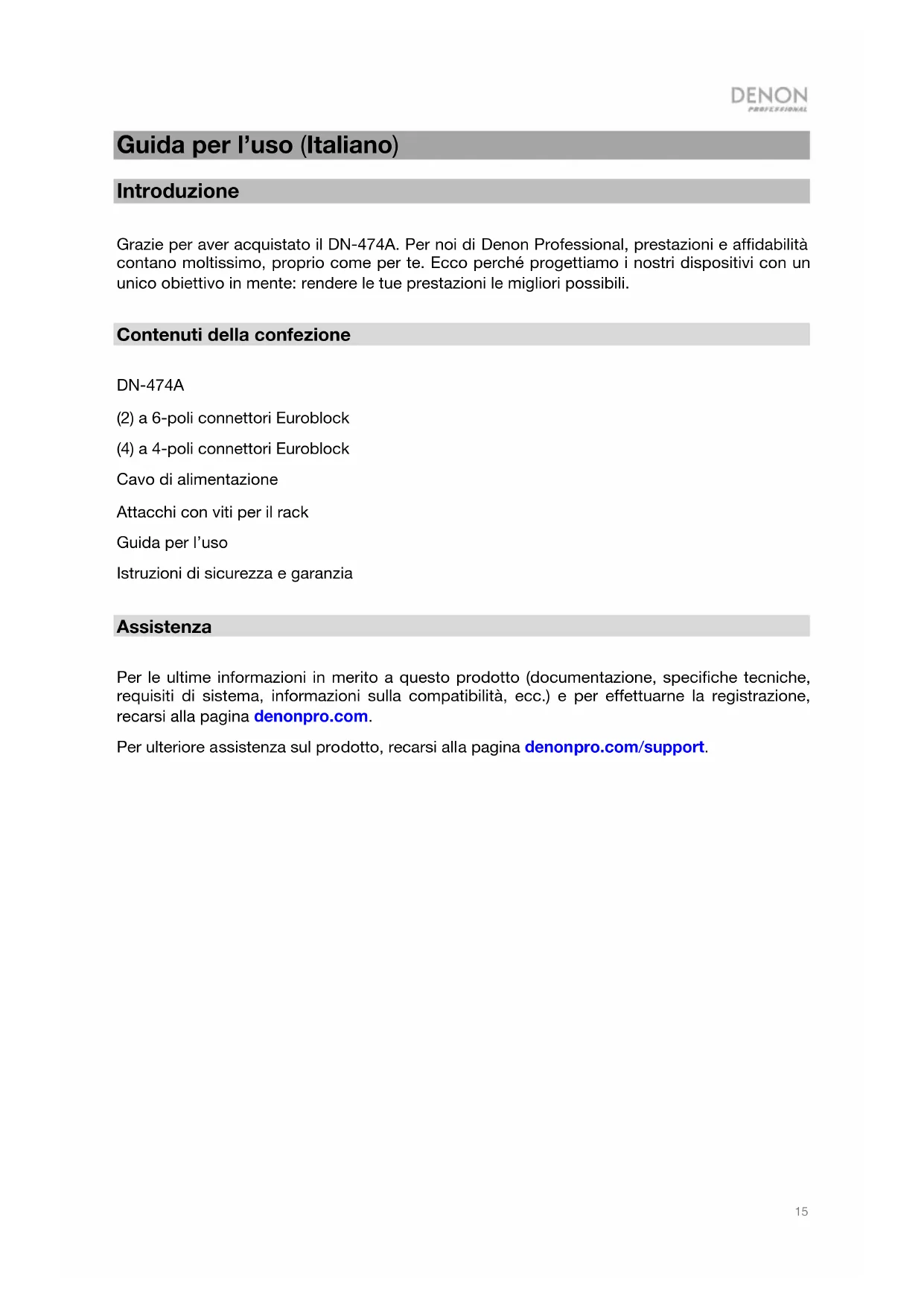

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato il DN-474A. Per noi di Denon Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Contenuti della confezione

DN-474A

(2) a 6-poli connettori Euroblock
(4) a 4-poli connettori Euroblock

Cavo di alimentazione

Attacchi con viti per il rack

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina denonpro.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina denonpro.com/support.

Caratteristiche

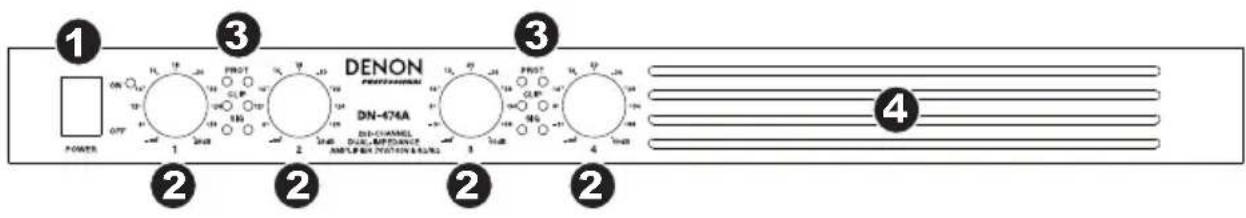

Pannello anteriore

1. Interruttore di alimentazione: premere questo interruttore per accendere o spegnere il DN-474A.
2. Manopole Level (livello): servirsi di queste manopole per regolare il livello di uscita di ciascuna canal.

3. LED di segnale/clip/protezione: queste spie si illuminano di colori diversi per illustrare lo stato del segnale di ciascun ingresso di canal:

4. LED segnale: quando riceve un segnale a un livello ottimale, il LED di segnale si illumina di verde.

5. LED clip: il LED clip di ingresso ha un “picco” quando si illumina di rosso (superiore a 0 dB). Girare la relativa manopola Level in senso antiorario o abbassare il volume della fonte per impedire il “clipping” (distorsione).

6. LED protezione: se il LED di protezione diventa rosso, l'apparecchio si trova in modalità di protezione e non emette suoni. Per ripristinare l'uscita audio, ridurre la temperatura assicurandosi che ci sia una buona ventilazione e riducendo il livello di segnale.

7. Ventole di ingresso dell'aria: mantenere le ventole libere da ostruzioni per consentire all'aria di fluire attraverso la griglia anteriore e garantire un funzionamento adeguato.

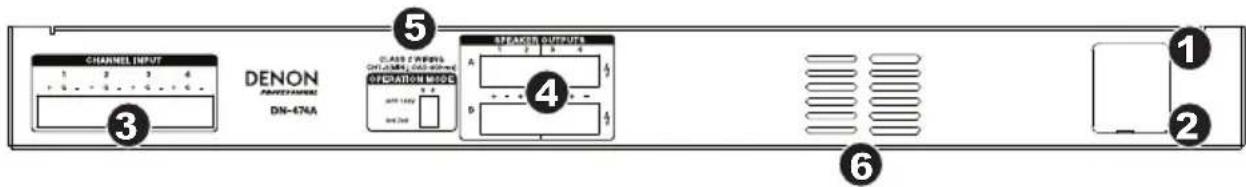

Pannello posteriore

1. Ingresso di alimentazione: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata. L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Ingressi: servirsi di connettori Euroblock per collegare questi ingressi di canal a il tuo fonti audio. Ciascun ingresso presenta un connettore di messa a terra (G), un connettore freddo/negativo (-) e un connettore caldo/positivo (+). Assicurarsi che il cablaggio di ciascun dispositivo corrisponda a ciascun collegamento.
4. Uscite: servirsi di connettori Euroblock per collegare questi uscite di canal a il tuo altoparlanti. Assicurarsi che il cablaggio di ciascun altoparlante sia effettuato correttamente per ciascuna uscita.
5. Interruttore modalità di funzionamento: selezionare la modalità di funzionamento (70V o 100V) per uscite 3 e 4 portando i commutatori sulla posizione desiderata.
6. Ventole di sfiato: l'aria proveniente dalla valvola di ingresso anteriore fluisce attraverso l'apparecchio e viene emessa a questo livello. Per un corretto funzionamento, non bloccare la ventola.

Configurazione

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

1. Servirsi dei connettori Euroblock in dotazione per collegare la ingressi sul pannello posteriore a il tuo fonti audio.
2. Ciascun ingresso presenta un connettore di messa a terra (G), un connettore freddo/negativo (-) e un connettore caldo/positivo (+).
3. Servirsi dei connettori Euroblock in dotazione per collegare la uscite sul pannello posteriore a il tuo altoparlanti.
4. Servirsi del cavo di alimentazione in dotazione per collegare l'ingresso di alimentazione ad una presa di alimentazione.
5. Accendere tutte le fonti audio (lettori Blu-ray ^® , stereo, microfoni, amplificatori, ecc.).
6. Premere l'interruttore di alimentazione per accendere il DN-474A.
7. Regolare le manopole di livello per ciascun ingresso di canal come necessario.

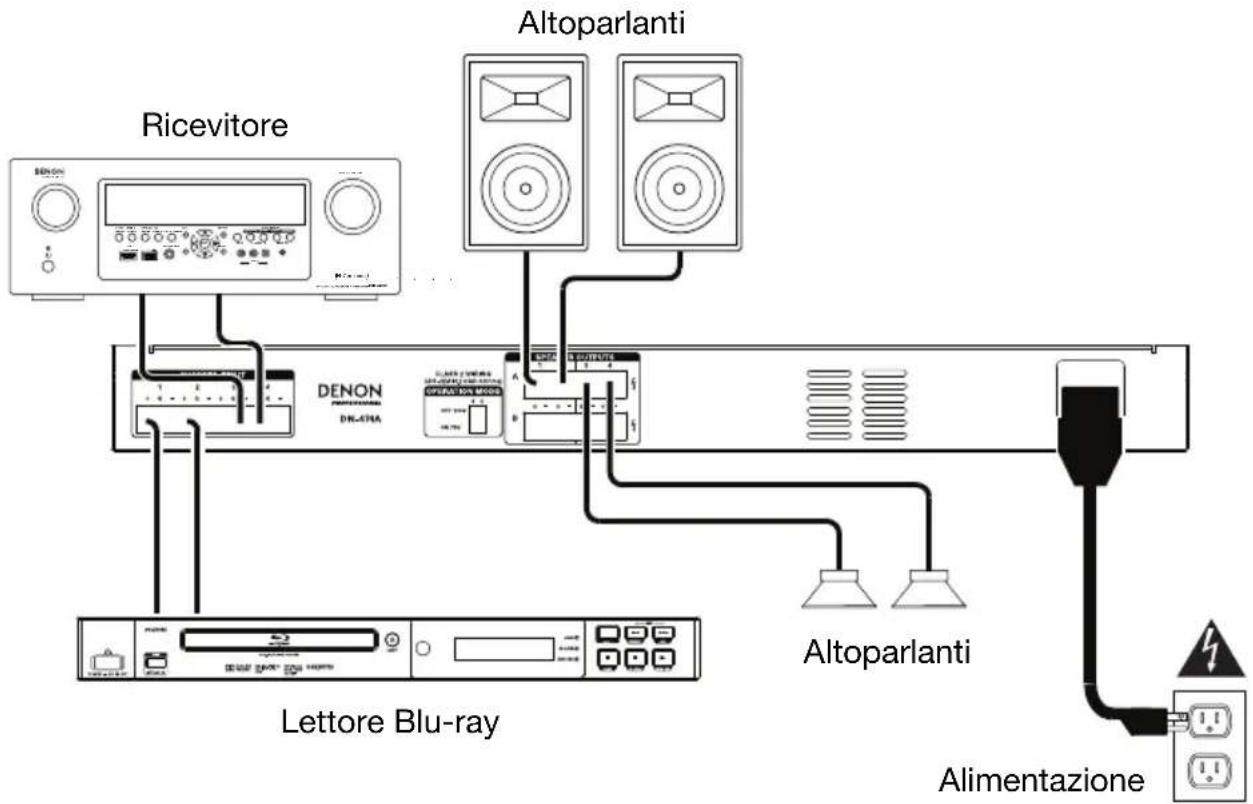

Esempio


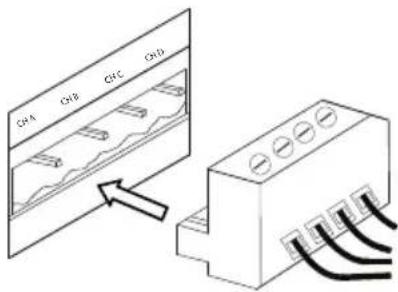

Utilizzo di un connettore Euroblock

1. Girare il cavo dell'altoparlante per formare un fascio stretto e inserirlo nella porta adeguata spingendo il cavo fino a quando non è ben fisso all'interno.
2. Fissare il connettore Euroblock al di ingresso sul DN-474A.
3. Per scollegare un cavo, servirsi di un piccolo cacciavite per premere la molla al di sopra della porta di inserimento mentre si estrae il cavo stesso.

Risoluzione di problemi

In caso di problemi, procedere come segue:

• Assicurarsi che tutti i cavi e i dispositivi siano collegati in maniera corretta e ben salda.
• Assicurarsi di utilizzare DN-474A come descritto nel presente guida per l'uso.
• Assicurarsi che gli altri dispositivi o media funzionino correttamente.
- Se si ritiene che DN-474A non funzioni come si deve, verificare nella seguente tabella il problema riscontrato e la relativa soluzione.

Problema: Soluzione: Si veda:
Non si accende.	Assicurarsi che l'ingresso di alimentazione del DN-474A sia collegato a una presa di alimentazione utilizzando le cavo in dotazione.	Installazione
Il DN-474A non produce alcun suono o il suono è distorto.	Assicurarsi che tutti i cavi e i collegamenti ai dispositivi siano sicuri e corretti.Assicurarsi che non vi siano cavi danneggiati.Assicurarsi che le impostazioni degli altoparlanti, mixer, ecc. siano corrette.	Installazione
Il suono presenta ronzio o rumore.	Verificare le polarità delle connessioni di ingresso.Se viene utilizzata una connessione non bilanciata, assicurarsi che il terminale (-) sia collegato a GND.Se il LED clip è acceso, ridurre il volume di uscita.Verificare le polarità delle connessioni dell'altoparlante.	Installazione
