MANUALE UTENTE DN280 DENON

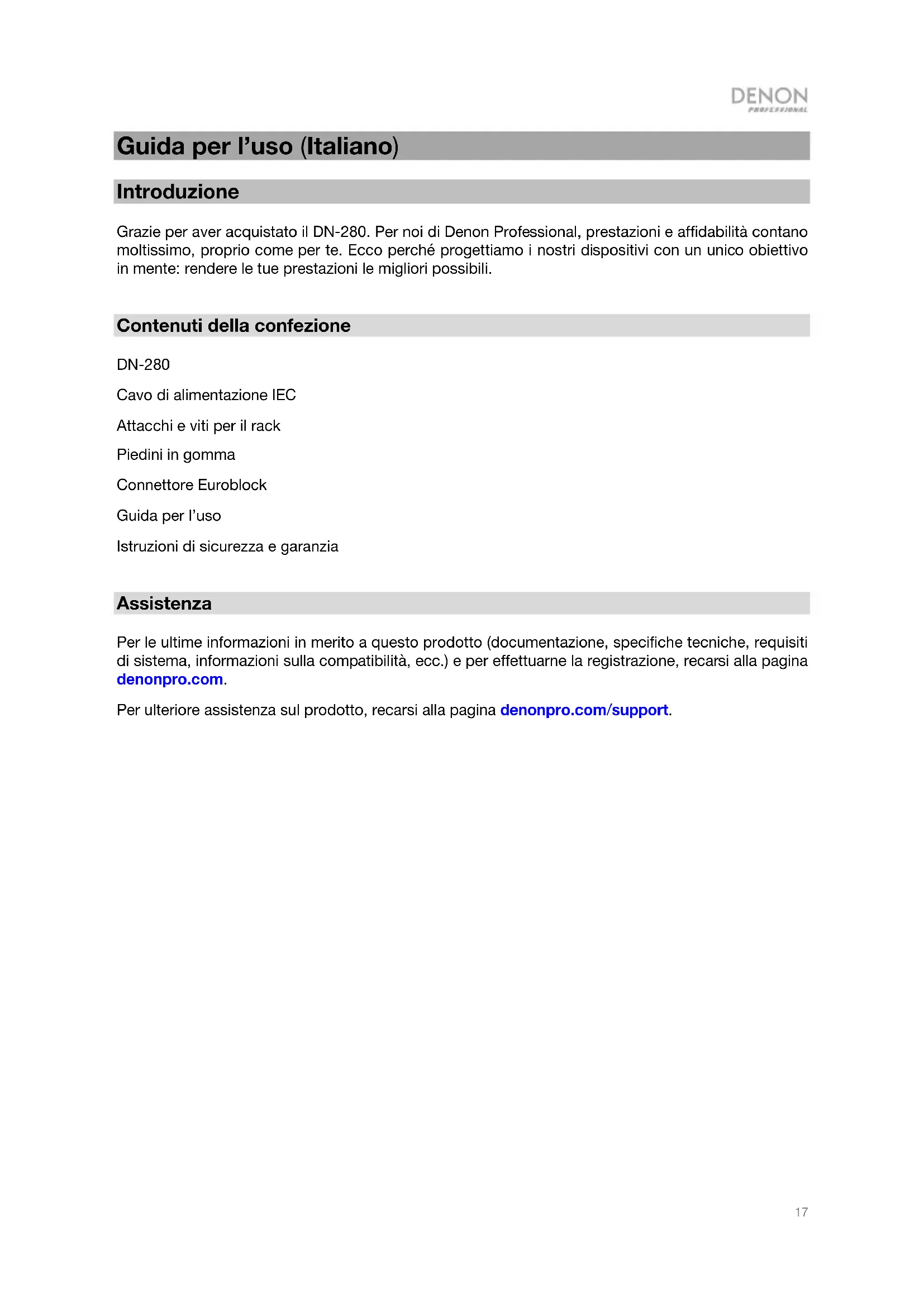

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato il DN-280. Per noi di Denon Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Contenuti della confezione

DN-280

Cavo di alimentazione IEC

Attacchi e viti per il rack

Piedini in gomma

Connettore Euroblock

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina denonpro.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina denonpro.com/support.

Caratteristiche

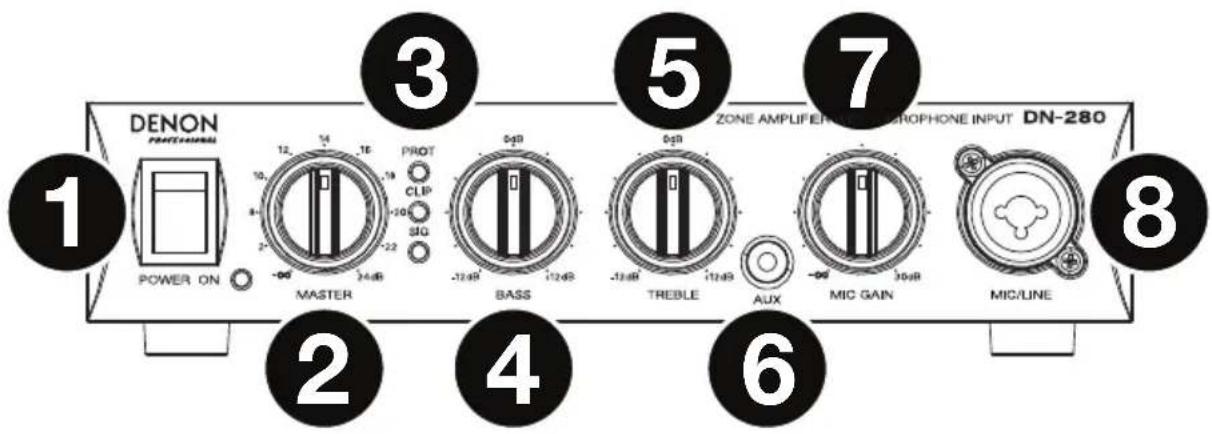

Pannello anteriore

1 DENON POWER ON MASTER PROT CLIP SIG -06 24dB -12dB 112dB BASS TREBLE AUX -06 30dB MIC GAIN MIC/LINE 2 3 5 7 ZONE AMPLIFIER MICROPHONE INPUT DN-280 6 8

1. Interruttore di alimentazione: premere questo interruttore per accendere o spegnere il DN-280. Il LED di alimentazione si illumina quando il DN-280 viene acceso. Assicurarsi che la manopola Master sia completamente girata prima di accendere l'apparecchio.
2. Master: girare questa manopola per controllare il volume del segnale audio inviato al Speaker Output (uscita Altoparlante).

3. LED segnale/clip/protezione: queste spie mostrano lo stato del segnale dell'ingresso Canale:

4. LED segnale (SIG): il LED segnale sarà illuminato di verde quando il segnale proveniente dal Channel Input (ingresso Canale) è a un livello di volume ottimale.

5. LED clip (CLIP): quando il LED clip è illuminato di rosso, il segnale dal Channel Input (ingresso Canale) ha un "picco" (superiore a 0 dB). Per impedire il "salto" (distorsione) che può derivare da un segnale di ingresso forte, girare la manopola Master in senso antiorario o abbassare il volume a livello del dispositivo collegato al Channel Input (ingresso Canale).

6. LED di protezione (PROT): se il LED di protezione si illumina di rosso, il DN-280 si trova in modalità di protezione contro il calore e non emette suoni. Per ripristinare l'uscita audio, ridurre la temperatura del DN-280 assicurandosi che ci sia una buona ventilazione e/o abbassando il volume.

7. Bass (bassi dell'altoparlante): girare questa manopola per controllare il livello delle frequenze basse (bassi) inviate dal Speaker Output (uscita altoparlante).

8. Treble (alti dell'altoparlante): girare questa manopola per controllare il livello delle frequenze alte (treble) inviate dal Speaker Output (uscita altoparlante).
9. Ingresso Aux: collegare un dispositivo audio a questo ingresso servendosi di un cavo stereo/TRS standard da 1/8" (3,5 mm).

Nota bene: l'ingresso Aux e il Channel Input (ingresso Canale) sul pannello posteriore non possono essere utilizzati contemporaneamente. Quando un dispositivo viene collegato all'ingresso Aux, il Channel Input (ingresso Canale) verrà disabilitato.

1. Mic Gain (guadagno del microfono): girare queste manopole per controllare il livello del volume dell'ingressi del microfono/dispositivo a livello di linea.
2. Mic/Line (ingresso Microfono/Dispositivo a livello di linea): Collegare un microfono o un dispositivo a livello di linea a questo ingresso servendosi un cavo XLR o TRS da 1/4" (6,35 mm) standard.

Nota bene: questo ingresso include una funzione di ducking ("abbassamento") che riduce automaticamente il guadagno dell'Ingresso Aux e dell'Ingresso Channel di 20 dB quando il microfono è in uso contemporaneamente (ad esempio quando si fanno annunci). Dopo 2,5 secondi senza alcun segnale dal microfono, il guadagno dell'Ingresso Aux e quello dell'Ingresso Channel torneranno ai livelli predefiniti.

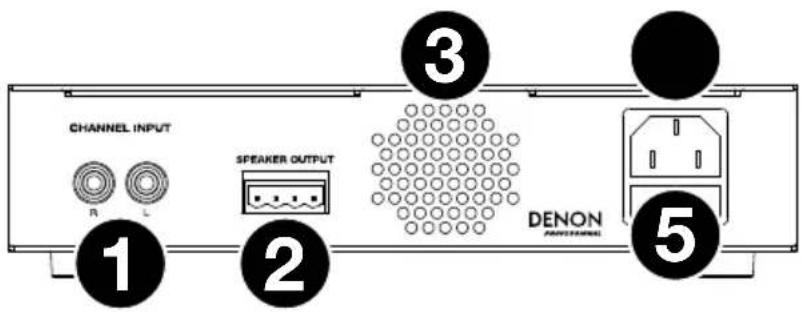

Pannello posteriore

CHANNEL INPUT R L SPEAKER OUTPUT 3 DENON POWER CHANNEL 1 2 5

1. Channel Input (ingresso Canale, RCA non bilanciato): Servirsi un cavo RCA per collegare questo ingresso ad una fonte audio esterna. I segnali di ingresso sinistro e destro verranno sommati a mono.
2. Speaker Output (uscita Altoparlante): Questa uscita invia il segnale principale da parte di DN-280 ad il vostra altoparlante. Collegare questa uscita per l'altoparlante servendosi del connettore Euroblock in dotazione e un cavo per altoparlanti (non in dotazione). La potenza di l'uscita è meno di 60 W (senza distorsione). Per maggiori informazioni, si veda Configurazione.

Nota bene: Collegare solo un tipo di altoparlante a l'uscita dell'amplificatore. Servirsi unicamente di altoparlanti da 70V/100V progettati con trasformatori abbassatori con l'uscita da 70V/100V. L'utilizzo di altoparlanti a bassa impedenza da 4Ω su uscite da 70V/100V causerà un sovraccarico e potrà danneggiare l'amplificatore.

1. Ventole di sfiato: Per un corretto funzionamento, non bloccare la ventola.
2. Ingresso di alimentazione: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che il DN-280 sia spento al momento di collegare e scollegare il cavo.
3. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (seguendo le specifiche tecniche situate su pannello posteriore di DN-280). L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

Configurazione

Primi passi:

1. Collegare una fonte audio al ingresso Canale, ingresso Aux o ingresso del Microfono/Dispositivo a livello di linea.
2. Collegare l'altoparlante al Speaker Output (uscita Altoparlante) servendosi del connettore Euroblock in dotazione e un cavo per altoparlanti (non in dotazione). Per maggiori informazioni, si veda Utilizzando il connettore Euroblock sotto.
3. Assicurarsi che la manopola Master sia completamente girata.
4. Collegare il cavo di alimentazione in dotazione dall'ingresso di alimentazione a una presa di alimentazione. Poi accendere il DN-280.
5. Regolare la manopola Master per ottenere un segnale forte senza distorsione.
6. Regolare le manopole Bass (bassi) e Treble (acuti) per controllare ulteriormente le frequenze del suono.

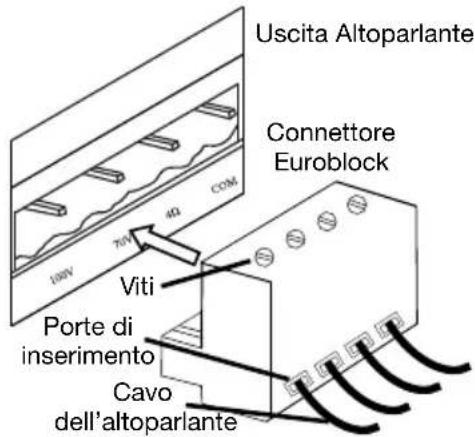

Utilizzando il connettore Euroblock:

1. Servirsi di un piccolo cacciavite per allentare le viti corrispondenti alle porte di inserimento a livello del connettore Euroblock.
2. Girare il cavo dell'altoparlante per formare un fascio stretto e inserirlo nella porta adeguata (seguendo le indicazioni situate al di sotto dal Speaker Output (uscita Altoparlante) del DN-280). Spingere il cavo fino a inserirlo saldamente. Ripetere questo passaggio per ogni porta.
3. Serrare le viti corrispondenti alle porte di inserimento a livello del connettore Euroblock.
4. Inserire il connettore Euroblock a livello dal Speaker Output (uscita Altoparlante) sul DN-280.

Se si desidera scollegare un cavo, assicurarsi innanzitutto di allentare la vite corrispondente sul connettore Euroblock prima di estrarre il cavo stesso.

Uscita Altoparlante Connettore Euroblock Viti Porte di inserimento Cavo dell'altoparlante

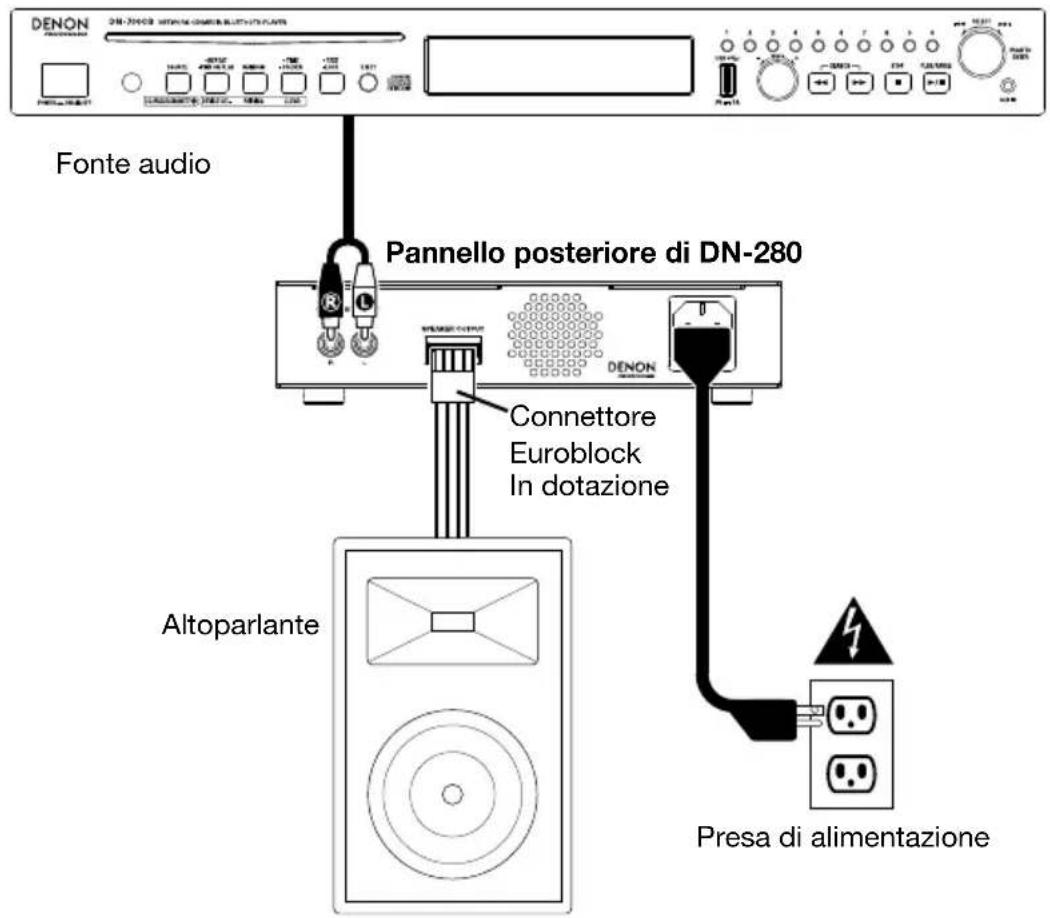

Schema dei collegamenti (Pannello posteriore)

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

DENON DN-2800B NETRONE CHINA BLUTS 15/15/2019 Fonte audio Pannello posteriore di DN-280 Connettore Euroblock In dotazione DENON Altoparlante Presa di alimentazione

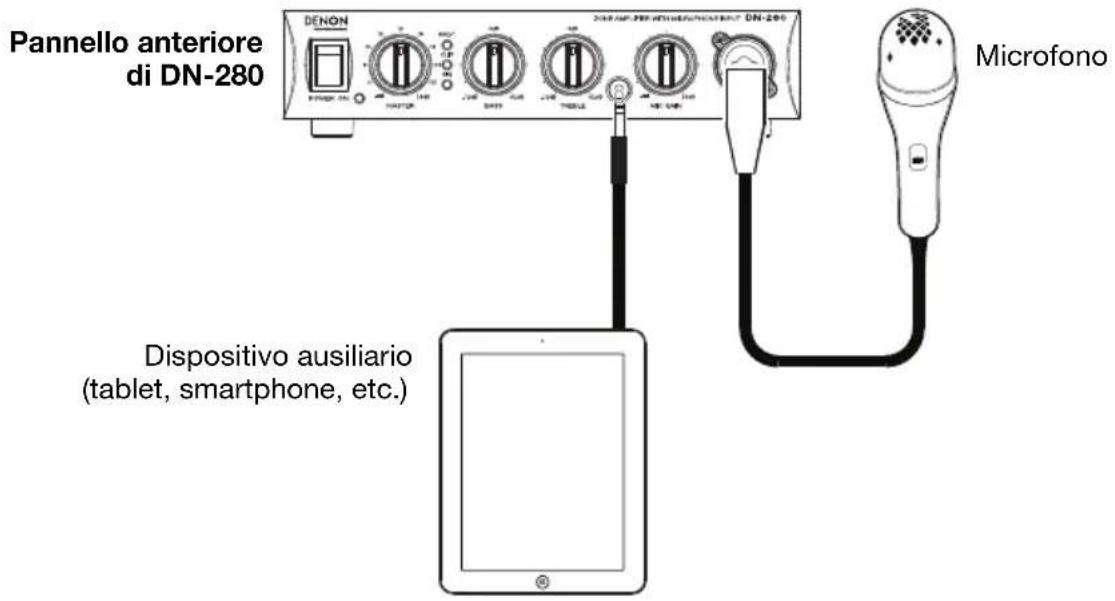

Schema dei colleegamenti (Pannello anteriore)

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Pannello anteriore di DN-280 Denon Microfono Dispositivo ausiliario (tablet, smartphone, etc.) Microfono

Risoluzione di problemi

In caso di problemi, procedere come segue:

• Assicurarsi che tutti i cavi e i dispositivi siano collegati in maniera corretta e ben salda.
• Assicurarsi di utilizzare DN-280 come descritto nel presente guida per l'uso.
• Assicurarsi che gli altri dispositivi o media funzionino correttamente.
- Se si ritiene che DN-280 non funzioni come si deve, verificare nella seguente tabella il problema riscontrato e la relativa soluzione.

Problema:	Soluzione:
Non si accende.	Assicurarsi che l'ingresso di alimentazione del DN-280 sia collegato a una presa di alimentazione utilizzando le cavo in dotazione.
Il DN-280 non produce alcun suono o il suono è distorto.	Assicurarsi che tutti i cavi e i collegamenti ai dispositivi siano sicuri e corretti.Assicurarsi che non vi siano cavi danneggiati.Assicurarsi che le impostazioni degli altoparlanti, mixer, ecc. siano corrette.Se si sta cercando di produrre audio tramite il Channel Input (ingresso Canale), assicurarsi che non ci siano dispositivi collegati al ingresso Aux.Se il LED di protezione (PROT) è acceso, ridurre la temperatura del DN-280 assicurandosi che ci sia una buona ventilazione e/o abbassando il volume.
Il suono presenta ronzio o rumore.	Verificare le polarità delle connessioni di ingresso.Se viene utilizzata una connessione non bilanciata, assicurarsi che il terminale (-) sia collegato a GND.Se il LED clip è acceso, ridurre il volume di uscita.Verificare le polarità delle connessioni dell’altoparlante.
